Высокотемпературный герметик термостойкий силиконовый и жаростойкий силикатный
Для эффективного и безопасного использования оборудования для отопления необходимо следить за отсутствием трещин в печной и каминной кладке, за герметичностью дымовыводящих путей обогревательных котлов. Высокотемпературный герметик при монтаже способствует повышению надёжности агрегатов и выступает в роли состава для ремонта, при помощи которого заделывают трещины и зазоры в стыках.
- Так ли необходима герметичность?
- Виды
- Герметик термостойкий силиконовый
- Герметик жаростойкий силикатный
- Производители
Высокотемпературные герметики
Так ли необходима герметичность?
Печки и камины из кирпича могут растрескиваться из-за неравномерного нагрева кладки, в том числе, если отсутствует защита слоем штукатурки либо изразцами. В случае, если в конструкции нагревающегося оборудования появились сквозные щели, то это влечёт за собой не очень приятные последствия. А именно:
- Расход топлива увеличивается, так как кислородная подача становится больше.
- В жилые комнаты может проникать сажа и оседать на стенах и потолке.
- В комнаты попадают продукты сжигания, первостепенно углекислый газ, который может негативно повлиять на здоровье человека.
Щели в кирпичных дымовыводящих путях, трещины в металлической трубе для выведения продуктов сжигания делают тягу ниже, в то время как отопительная конструкция не в силах функционировать в нормальном режиме.
Это сказывается на том, что топливо сжигается при более низких температурах и образует много пепла, а на внутренней стороне дымоходной трубы оседает больше сажи.
Много сажи и негерметичный дымоход – это довольно опасное сочетание. Из-за проникновения воздуха, сажа вспыхивает, причём сгорает она при температуре выше 1500 °С, и заставляет дымовыводящие пути накаляться. Тонкий слой высокотемпературного герметика не спасает конструкции из дерева от обугливания, что создаёт серьёзный риск возгорания.
В случае с котлами на газу трещины в дымоходной трубе становятся причиной того, что горелка гаснет. Во избежание регулярной проверки работоспособности котла, негерметичность в дымоходе заделывают особым герметиком.
Даже при установке дымоходов типа «сэндвич» стыки секций стоит уплотнять высокотемпературным герметиком. Но наносить герметизирующее средство необходимо аккуратно, чтобы в будущем была возможность разъединить секции, и провести демонтаж при необходимости без последствий.
Виды
В настоящее время рынок предлагает покупателям множество видов герметизирующих составов, но пригодные для котлов, печей и каминов остаются лишь два варианта. А именно:
- Силиконовый высокотемпературный герметик (термостойкий).
- Герметик силикатный для каминов и печей (жаростойкий).
Логично, что в двух случаях на помощь приходят современные полимеры. Продукт выглядит как готовая паста с разными свойствами и цветами. Продаётся в тубах. Помимо этого можно найти термостойкие герметики, которые в составе имеют два компонента. Однако работать с ними труднее, надо без ошибок делать дозировку и смешивать перед использованием, это в свою очередь влияет на надёжность заделки и срок службы соединения.
Герметик термостойкий силиконовый
После того, как силиконовый герметик для котлов отопления нанесён и застыл, образуется эластичный слой материала, чем-то напоминающий резину. Цвет состава обычно красный, что объясняется присутствием в составе окиси железа.
Максимальная температура около 250 ºС, некоторые изготовители заявляют 280-300 ºС.
Герметик для печек и каминов на основе силикона можно спутать с красными веществами, которые наносятся обычно на детали автомобильного двигателя при ремонтных работах. Однако стоит их различать, отличие в химическом составе. В красном веществе для автомобилей содержится кислота, которая на открытом воздухе начинает испаряться и издаёт характерный уксусный запах.
Различайте субстанцию для автомобилей и герметик для печей. Запомните, что вещество для машин продаётся в тюбиках, а не в тубах под строительный пистолет. А ещё лучше – прочтите, что написано на упаковке.
Силиконовый термогерметик Момент Гермент
Герметики для печи высокотемпературные нейтральны, от них почти нет запаха. Из-за собственной эластичности не боятся температурных перепадов, стойки к воздействию условий окружающей среды. Максимальная толщина слоя зависит от изготовителя, информацию об этом можно прочесть на упаковке.
Но по причине невысокого по тепловым техническим параметрам температурного порога, сфера использования высокотемпературных герметиков ограничивается такими типами работ:
- Герметизация дымоходов из кирпича на уличных участках.
- Заделка соединений материалов кровли к дымоходу с целью исключения проникновения воды.
- Заделка дымовыводящих путей из любых материалов, в частности дымоходов по типу «сэндвич», функционирующих вместе с котлами высокой производительности (с коэффициентом полезного действия выше 90 %). Нагрев газов в данном случае не происходит выше 150 ºС, что нормально для составов из силикона.
- Все работы, которые связаны с герметизацией трещин (не сквозных) снаружи конструкций из кирпича.
Подробная информация про термостойкий клей для печей и каминов представлена на этой странице.
Герметик жаростойкий силикатный
Данный огнеупорный герметик для печей предназначен для различных работ, которые связаны с ремонтом кирпичных конструкций.
Состав имеет чёрный цвет, максимальная температура равна 1250-1500 ºС. Отличие в том, что после застывания материал образует твёрдый неэластичный слой. Продаётся в тубах, которые вставляются в строительный пистолет.
Силикатный герметик для каминов Tytan
Жаропрочный герметик для печей на основе силиката отличается слабой адгезией к гладким поверхностям, потому практически не пригодны к соединению нержавейки дымоходов. Максимальная толщина слоя равна 15 мм.
Где применяется состав:
- Для герметизации сквозных трещин в теле печной топочной камеры и прочих поверхностях, которые имеют прямой контакт с открытым пламенем либо высокотемпературными газами.
- Для герметизации ослабленных стыков между кладкой кирпича и элементами стальных и чугунных приборов печи.
- Для герметизации трещин дымоходных труб, которые отводят высокотемпературные газы. В том числе печек для бани, твердотопливных котлов и иных тепловых генераторов с коэффициентом полезного действия ниже 90 %.
Работа с термогерметиком для печей и каминов
Применять вы можете разные герметики для каминов и прочих отопительных конструкций из кирпича, но в любом случае вам будут нужны следующие инструменты и материалы:
- резиновый шпатель;
- нож;
- малярная лента;
- перчатки из резины.
Для начала «заряжаем» пистолет. Срезаем кончик тубы и одеваем на него колпачок. Баллон вставляем в пистолет. Перед нанесением герметика из силикона поверхность требуется подготовить: очистить от загрязнений, пыли, остатков полиуретановой пены. Поверхность зачищают, если она очень гладкая. Это нужно для лучшей адгезии. Всю работу лучше производить при плюсовой температуре воздуха.
Герметик не применяют на влажной поверхности. После очистки с использованием воды необходимо всё хорошо просушить.
Для нанесения жаропрочного герметика для котлов проводятся аналогичные процедуры по подготовке. Потом вдоль трещины с двух сторон клеится малярная лента и осуществляется её заполнение пастой.
Излишки, которые попали в ленту, удаляются шпателем из резины. На первоначальном этапе уплотнения (по истечению нескольких минут) малярная лента удаляется, выжидается время, что прописано в инструкции.
Производители
Рынок предлагает материалы для герметизации разных производителей. Однако специалисты рекомендуют остановить свой выбор на продукции фирм, которые успели зарекомендовать себя и давно существуют на рынке. Например, герметик для печей Penosil Soudal, Tytan, Makroflex, Krass, Момент.
Высокотемпературный герметик Penosil +1500
Penosil – это компания из Эстонии, выпускающая качественную высокотемпературную пасту из силиката. Материал характеризуется высокой жаростойкостью и имеет чёрный цвет. Герметик популярен и подойдёт всем: от профессиональных до домашних мастеров. Помимо Penosil +1500 в ассортиментный ряд входит средство из силикона Penosil Hight Temp, который используется для подвижных стыков за счёт своей эластичности.
Soudal – это производитель из Бельгии, специализирующийся на выпуске составов для герметизации.
Серия Soudal Calofer предназначена как раз для печей и каминов, вещество имеет чёрный цвет. Силикатные материалы при контакте с повышенными температурами не издают неприятного запаха. Подходят для скрепления элементов котлов из чугуна. Soudal герметик для печей устойчив к растрескиванию и крошению.
Tytan – это марка группы производителей из Польши, специализирующихся на выпуске профессиональных материалов для строительства и отделки, Selena Group. В основе термогерметика стекловолокно, которое обеспечивает загерметизированным швам высокую непроницаемость газа. Материал устойчив к повышенным температурам (1250 ºС), поэтому его можно применять для заделки стыков и трещин в кладке каминов, печек, для установки дымовыводящих путей. Продукция Tytan относится к средней ценовой категории и является наилучшим решением для тех, кто ищет качество по доступной цене.
Makroflex – это изготовитель из Эстонии, делает на рынок поставки материала из силиката Makroflex HA147. Устойчив к недлительному нагреву до +1500 ºС и контакту с открытым пламенем.
Из достоинств можно выделить адгезию к большинству материалов, что применяются при строительстве, и отсутствие усадки при высыхании и под влиянием перепадов температур.
Кrass – герметик для каминов и печей российского производства. С применением «Кrass камины и печи» может быть соединена шамотная кладка в печной топочной камере. Состав устойчив к сильным температурным перепадам, к открытому пламени, может использоваться для монтажа печек, котлов и каминов из кирпича. Материалу не грозит усадка, сделан он на основе жидкого стекла. Герметик Кrass легко наносить из-за консистенции типа пасты.
Также стоит упомянуть востребованный на рынке герметик силиконовый высокотемпературный Гермент, который является маркой отечественного бренда Момент (принадлежит компании Henkel). Материал остаётся стойким и гибким в радиусе температур от минус 65 °С до плюс 260 °С, выдерживает кратковременный нагрев до плюс 315 °С. Из достоинств можно выделить хорошую адгезию ко многим непористым материалам, стойкость к озону, УФ-излучению и экстремальным температурам.
В процессе работы с Момент Гермент может потребоваться разровнять его в шве. Это с лёгкостью можно осуществить пальцем, перед этим смочив его в мыльной воде. Нужно провести пальцем вдоль шва, слегка придавить герметизирующее средство таким образом, чтобы он ровнее лёг в шве. Следите, чтобы он сильно не вылез из шва по краям! Если нужно, уберите излишки средства. Для такой работы можно взять смоченную тряпку / ветошь.
Высокотемпературные герметики для котлов, печей, каминов и дымоходов действительно могут помочь решить множество проблем, или хотя бы продлить эксплуатационный период отопительных конструкций на определённое время. Ваша задача – выбрать среди огромного количества предложений оптимальный вариант герметизирующего средства и воспользоваться им так, как указано в инструкции на упаковке.
Новости бренда Abat.
Следите за обновлением чтобы быть всегда в курсе, что происходит на предприятииПрофессиональное
кухонное оборудование
Подписаться на рассылку
Каталог продукции:
Подробнее
27.09.2022
Изменение графика погрузки в связи с инвентаризацией 3 октября 2022 года
В связи с проведением инвентаризации на всех 4 заводах – АО “Чувашторгтехника”, ООО “ЭЛИНОКС”, ООО “ФРОСТО”, ООО “Торговая Механика”, отгрузка оборудования 3 октября 2022 года осуществляться не будет.
Подробнее
26.07.2022
Корпоративный отпуск с 15.08.2022 по 04.09.2022
Напоминаем Вам, что с 15 августа по 4 сентября 2022 года все сотрудники АО “Чувашторгтехника”, ООО “ЭЛИНОКС”, ООО “ФРОСТО” и ООО “Торговая Механика” будут находиться в плановых отпусках.
Подробнее
07.07.2022
Изготовление изделий с термопластичным покрытием под заказ
Рады сообщить Вам, что в рамках производственного кластера Abat освоена технология по изготовлению и термопластичному покрытию полок-решеток холодильных шкафов Abat.
Подробнее
21.06.2022
График работы заводов 24 июня
Информируем партнеров об отмене отгрузок 24 июня в связи с празднованием Дня Чувашской Республики.
Подробнее
10.06.2022
Modern Bakery Moscow 2022
14-17 июня 2022 г. приглашаем всех партнеров и клиентов торговой марки Abat посетить наш стенд 21B40, Пав. 2, Зал 1 на 27-й международной выставке Modern Bakery Moscow 2022.
Подробнее
18.04.2022
Майские каникулы – 2022
Уважаемые партнеры! Напоминаем, что в связи с традиционными ежегодными майскими каникулами заводов с 2 по 15 мая 2022 года все наши сотрудники будут находиться в очередных отпусках.
Подробнее
01.04.2022
Перенос повышения цен на 4 апреля 2022
По Вашим многочисленным просьбам с целью предоставления возможности отгрузки всего объема предоплаченного Вами оборудования по прежним ценам, мы решили пойти Вам навстречу и перенесли повышение цен на 4 апреля 2022 г.
Подробнее
25.03.2022
Повышение цен с 1 апреля 2022
Сообщаем Вам, что с 1 апреля 2022 г. пройдет вынужденное повышение цен на оборудование Abat в связи с продолжающимся ростом цен на металл, материалы и комплектующие, применяемые при производстве оборудования.
Подробнее
05.03.2022
Повышение цен на ЗИП к оборудованию Abat
Сообщаем Вам, что с 9 марта 2022 г. пройдет вынужденное повышение цен на ЗИП к оборудованию Abat в связи с ослаблением курса рубля на фоне текущей геополитической ситуации, продолжающимся ростом цен на сырье и материалы.
Подробнее
01.03.2022
Повышение цен на ряд позиций с 9 марта 2022
Сообщаем Вам, что с 9 марта 2022 г. пройдет вынужденное повышение цен на ряд позиций оборудования Abat в связи с резким ослаблением курса рубля, ростом цен на металл, материалы и комплектующие, применяемые при производстве оборудования.
Подробнее
24.02.2022
Заводы группы Abat работают в штатном режиме
Сообщаем Вам, что все заводы группы Abat работают в штатном режиме.
На заводах обеспечивается бесперебойная отгрузка оборудования.
Загрузить еще
Архив новостей за 2021 год
Подробнее
29.12.2021
Поздравляем с наступающими праздниками!
Команда Abat поздравляет партнеров и клиентов с наступающим Новым годом и Рождеством!
Подробнее
25.11.2021
Изменение графика погрузки в связи с инвентаризацией 1 декабря 2021 года
В связи с проведением инвентаризации на всех 4 заводах – АО “Чувашторгтехника”, ООО “ЭЛИНОКС”, ООО “ФРОСТО”, ООО “Торговая Механика”, отгрузка оборудования 1 декабря 2021 года осуществляться не будет.
Подробнее
21.10.2021
График работы заводов с 30.10.2021 г. по 07.11.2021 г.
Уважаемые партнеры и клиенты. На основании Указа Президента Российской Федерации № 595 от 20.10.2021, все 4 завода в период с 30 октября по 7 ноября 2021 года не будут работать!!
Подробнее
04.10.2021
Прайс-лист на оборудование Abat от 04.
10.2021 г.
Напоминаем Вам, что с 4 октября 2021 г. вступает в силу новый прайс-лист в связи с вынужденным повышением розничных цен на продукцию под торговой маркой Abat.
Подробнее
29.09.2021
Изменение габаритных размеров подового пекарского шкафа ЭШ-3К
Информируем Вас об изменении габаритных размеров подового пекарского шкафа ЭШ-3К.
Подробнее
24.09.2021
Повышение цен с 4 октября 2021
Сообщаем Вам, что с 4 октября 2021 г. пройдет вынужденное повышение цен на оборудование под торговой маркой Abat в связи с продолжающимся ростом цен на металл, материалы и комплектующие, применяемые при производстве оборудования.
Подробнее
12.08.2021
Изменение упаковки на подовые пекарские шкафы типа ЭШ
Информируем Вас об изменении упаковки подовых пекарских шкафов типа ЭШ.
Загрузить еще
Архив новостей за 2020 год
Подробнее
29.12.2020
Поздравляем с Новым Годом 2021
Команда Abat поздравляет партнеров и клиентов с наступающим Новым годом и Рождеством!
Подробнее
23.
12.2020
Отгрузка в декабре 2020 г. – январе 2021 г.
Уведомляем Вас о графике работы складов готовой продукции в декабре 2020 – январе 2021 в период новогодних праздников и традиционных январских каникул.
Подробнее
21.12.2020
Новые календари торговой марки Abat 2020
В преддверии Нового года торговая марка Abat с радостью продолжает добрую традицию дарить подарки своим партнерам и клиентам!
Загрузить еще
Архив новостей за 2019 год
Подробнее
27.12.2019
Поздравляем с Новым Годом 2020
Уважаемые партнеры и клиенты! Поздравляем Вас с Новым годом и Рождеством! Желаем Вам успехов и процветания в новом году! Мы же рады поделиться нашими достижениями и результатами уходящего года.
Подробнее
20.12.2019
Повышение цен на зонты к ПКА и КЭП с 01.01.2020 г.
Сообщаем, что с 1 января 2020 г. ожидается повышение цен на зонты к ПКА и КЭП, а также на лоток для хлеба ЛХБ-16
Подробнее
17.
12.2019
Зонт вытяжной встраиваемый с пароконденсатором ЗВВ-800П: изменение в конструкции
Информируем партнеров и клиентов торговой марки Abat об изменении в конструкции зонта вытяжного встраиваемого с пароконденсатором ЗВВ-800П.
Подробнее
11.12.2019
Отгрузка в декабре 2019 г. – январе 2020 г.
В связи с новогодними праздниками и традиционными январскими каникулами, сообщаем график работы складов заводов в декабре 2019 – январе 2020
Подробнее
11.12.2019
Новые календари торговой марки Abat 2019
Рады сообщить Вам, что традиционно в преддверии Нового года торговая марка Abat дарит подарки своим дилерам и клиентам! Уже совсем скоро новые концептуальные календари торговой марки Abat украсят стены и столы Ваших офисов.
Загрузить еще
Профессиональное кухонное
оборудование
Чувашская Республика,
г. Чебоксары, Базовый проезд, 17
Подписаться на рассылку
Информация, представленная на сайте, не является технической документацией.
Завод-производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделий без предварительного уведомления.
О компании
Контакты
Прайс-листы
Скачать материалы
Новинки
Где купить
Акции
Сервис и поддержка
Статьи
Abat © 2022
Эксплуатация котлов с высокотемпературными теплоносителями
Версия для печати
418. Применение теплоносителей, отличных от указанных в паспорте котла, должно быть согласовано с организацией – изготовителем котла.
419. Вне котельного помещения должен быть установлен специальный бак для опорожнения системы и котлов от теплоносителя. Сливные линии должны обеспечивать беспрепятственный слив теплоносителя самотеком и полное удаление его из котла.
420. В целях обеспечения избыточного давления, исключающего возможность вскипания теплоносителя в котле и в верхней точке внешней циркуляционной системы, должны применяться поддавливание теплоносителя инертным газом или установка расширительного сосуда на необходимой высоте.
421. Арматуру следует выбирать в зависимости от рабочих параметров и свойств теплоносителя.
Применяемая на котлах арматура должна быть присоединена к патрубкам и трубопроводам с помощью сварки. При этом должна быть использована арматура сильфонного типа. Допускается применение сальниковой арматуры на давление не более 1,6 МПа.
Запорная арматура, устанавливаемая на котлах со стороны входа и выхода теплоносителя, должна либо располагаться в легкодоступном и безопасном для обслуживания месте, либо управляться дистанционно.
Фланцевые соединения, арматура и насосы не должны устанавливаться вблизи смотровых отверстий, лазов, устройств сброса давления и вентиляционных отверстий топок и газоходов.
На спускной линии теплоносителя в непосредственной близости от котла (на расстоянии не более 1 м) должны быть установлены последовательно два запорных органа.
422. Элементы указателя уровня, соприкасающиеся с теплоносителем, в особенности его прозрачный элемент, должны быть выполнены из негорючих материалов, устойчивых против воздействия на них теплоносителя при рабочих температуре и давлении.
В указателях уровня жидкости прямого действия внутренний диаметр арматуры, служащей для отключения указателя уровня от котла, должен быть не менее 8 мм.
Проходное сечение запорной арматуры должно быть не менее проходного сечения отверстий в корпусе указателя уровня.
Установка пробных кранов или клапанов взамен указателей уровня жидкости в паровом котле не допускается.
423. На жидкостном котле манометры следует устанавливать на входе в котел и выходе из него.
424. На отводящем из котла трубопроводе пара или нагретой жидкости непосредственно у котла перед запорным органом должны быть установлены показывающий и регистрирующий температуру приборы, а на подводящем трубопроводе – прибор, показывающий температуру.
425. На каждом котле должно быть установлено не менее двух предохранительных клапанов.
Суммарная пропускная способность предохранительных клапанов, устанавливаемых на жидкостном котле, должна быть достаточной для отвода прироста объема расширившегося теплоносителя при номинальной теплопроизводительности котла.
Применение рычажно-грузовых предохранительных клапанов не допускается. Допускается применение только предохранительных клапанов полностью закрытого типа.
Условный проход предохранительного клапана должен быть не менее 25 мм и не более 150 мм.
Допускается установка предохранительных устройств на расширительном сосуде, не отключаемом от котла.
Допускается установка между котлом (сосудом) и предохранительными клапанами трехходового вентиля или другого устройства, исключающего возможность одновременного отключения всех предохранительных клапанов. При отключении одного или нескольких предохранительных клапанов остальные должны обеспечивать необходимую пропускную способность.
Суммарная пропускная способность предохранительных клапанов, устанавливаемых на расширительном сосуде, должна быть не менее массового потока инертного газа, поступающего в сосуд в аварийном случае.
Отвод от предохранительных клапанов пара или жидкости, нагретой до температуры кипения или выше, должен производиться через конденсационные устройства, соединенные с атмосферой, при этом противодавление не должно превышать 0,03 МПа.
Отключающие и подводящие трубопроводы должны иметь обогревающие устройства для предотвращения затвердевания теплоносителя.
426. Жидкостные котлы и системы обогрева должны иметь расширительные сосуды или свободный объем для приема теплоносителя, расширившегося при его нагреве.
Геометрический объем расширительного сосуда должен быть не менее чем в 1,3 раза больше приращения объема жидкого теплоносителя, находящегося в котле и установке, при его нагреве до рабочей температуры.
Расширительный сосуд должен быть помещен в высшей точке установки.
Расширительный сосуд должен быть оснащен указателем уровня жидкости, манометром и предохранительным устройством от превышения давления сверх допускаемого значения.
427. Котлы должны быть оснащены технологическими защитами, отключающими обогрев, в случаях:
а) снижения уровня теплоносителя ниже низшего допустимого уровня;
б) повышения уровня теплоносителя выше высшего допустимого уровня;
в) увеличения температуры теплоносителя выше значения, указанного в проекте;
г) увеличения давления теплоносителя выше значения, указанного в проекте;
д) снижения уровня теплоносителя в расширительном сосуде ниже допустимого значения;
е) достижения минимального значения расхода теплоносителя через жидкостный котел и минимальной паропроизводительности (теплопроизводительности) парового котла, указанных в паспорте;
ж) недопустимого повышения или понижения давления газообразного топлива перед горелками;
з) недопустимого понижения давления жидкого топлива перед горелками, кроме ротационных горелок;
и) недопустимого уменьшения разрежения в топке;
к) недопустимого понижения давления воздуха перед горелками с принудительной подачей воздуха;
л) погасания факелов горелок.
При достижении предельно допустимых параметров котла должна автоматически включаться звуковая и световая сигнализация.
428. Для каждого из паровых котлов при индивидуальной схеме питания должно быть установлено не менее двух питательных насосов, из которых один – рабочий, а другой – резервный. Электрическое питание насосов должно производиться от двух независимых источников.
При групповой схеме питания количество питательных насосов выбирают с таким расчетом, чтобы в случае остановки самого мощного насоса суммарная подача оставшихся насосов была не менее 110% номинальной паропроизводительности всех рабочих котлов.
Для паровых котлов, в которые конденсат возвращается самотеком, установка питательных насосов необязательна.
Для жидкостных котлов должно быть установлено не менее двух циркуляционных насосов с электрическим приводом, из которых один должен быть резервным. Подача и напор циркуляционных насосов должны выбираться так, чтобы была обеспечена необходимая скорость циркуляции теплоносителя в котле.
Жидкостные котлы должны быть оборудованы линией рециркуляции с автоматическим устройством, обеспечивающим поддержание постоянного расхода теплоносителя через котлы при частичном или полном отключении потребителя.
Паровые котлы с принудительной подачей теплоносителя и жидкостные котлы должны быть оборудованы автоматическими устройствами, прекращающими подачу топлива при отключении электроэнергии, а при наличии двух независимых источников питания электродвигателей насосов – устройством, переключающим с одного источника питания на другой.
Для восполнения потерь циркулирующего в системе теплоносителя должно быть предусмотрено устройство для обеспечения подпитки системы.
429. Паровые и жидкостные котлы должны быть установлены в отдельно стоящих котельных или на открытых площадках.
При установке котлов на открытых площадках обязательно осуществление мер, исключающих возможность остывания теплоносителя.
В помещении для котлов, в зоне расположения трубопроводов и емкостей с теплоносителем, должна поддерживаться температура, при которой исключается застывание теплоносителя.
В котельном помещении допускается установка расходного бака с жидким теплоносителем для проведения периодической подпитки котлов и регенерации теплоносителя. Баки должны быть оборудованы обогревом. Размещение баков над котлами не допускается.
В зависимости от продолжительности работы, температурных условий, удельных тепловых напряжений поверхностей нагрева и условий эксплуатации теплоносители должны подвергаться периодической регенерации.
Продолжительность времени работы котлов между регенерациями и методика определения степени разложения теплоносителя устанавливаются производственной инструкцией. Содержание продуктов разложения в теплоносителе не должно превышать 10%.
Для каждого котла должен быть установлен график технического осмотра поверхностей нагрева и график очистки поверхностей нагрева от отложений. Технический осмотр и очистка поверхностей нагрева должны производиться систематически, но не реже чем через 8000 часов работы котла, с отметкой в ремонтном журнале.
<< назад / к содержанию Правил / вперед >
Высокотемпературный органический теплоноситель S1 – Уральский завод, Россия
Синтетический высокотемпературный кремнийорганический теплоноситель S1 – высокоэффективный жидкофазный теплоноситель для закрытых систем, работающий при температурах от -50 до + 380
По физико-химическим показателям теплоноситель S1 соответствует данным, указанным в таблице №1.
|
Наименование показателя |
Норма |
|
Внешний вид |
Прозрачная бесцветная жидкость |
|
Плотность при 20 оС, г/см3 |
0,910-0,980 |
|
Температура вспышки в открытом тигле, оС, не менее |
170 |
|
Температура замерзания (кристаллизации), оС, менее |
Минус 65 |
|
Кинематическая вязкость при 20 оС, сСт, не более |
10,5 |
|
Температура самовоспламенения, оС, не менее |
385 |
|
Массовая доля воды, %, не более |
0,004 |
Теплоноситель S1 поставляется в металлических бочках вместимостью 195 кг нетто.
Допускается упаковка в другую транспортную тару, обеспечивающую сохранность продукта.
Продукт, упакованный в бочки, транспортируют железнодорожным и автомобильным транспортом в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующих на данном виде транспорта, железнодорожным транспортом по вагонными отправками. Кроме того, теплоноситель S1 транспортируют в железнодорожных и автомобильных цистернах, изготовленных из нержавеющей или углеродистой стали, оборудованных нижним сливом.
Теплоноситель S1 должен храниться в герметично закрытых емкостях, в неотапливаемых помещениях. Гарантийный срок хранения теплоносителя S1 не ограничен.
Температурная зависимость теплофизических параметров теплоносителя S1 представлена в таблице №2:
|
Температура, оС |
Вязкость, сСт |
Плотность, г/см3 |
Теплоемкость кДж/кгК |
Теплопроводность, Вт/мК |
|
-40 |
50,1 |
0,967 |
1,50 |
0,145 |
| -20 |
24,7 |
0,954 |
1,54 |
0,140 |
|
0 |
14,3 |
0,935 |
1,58 |
0,137 |
|
20 |
9,1 |
0,918 |
1,61 |
0,133 |
|
40 |
6,2 |
0,895 |
1,65 |
0,129 |
|
60 |
4,0 |
0,881 |
1,68 |
0,126 |
|
|
2,9 |
0,876 |
1,70 |
0,122 |
|
100 |
1,9 |
0,847 |
1,74 |
0,117 |
|
120 |
1,4 |
0,832 |
1,77 |
0,114 |
|
140 |
0,9 |
0,843 |
1,81 |
0,110 |
|
160 |
0,6 |
0,795 |
1,84 |
0,107 |
|
180 |
0,5 |
0,775 |
1,87 |
0,102 |
|
200 |
0,5 |
0,767 |
1,92 |
0,099 |
|
220 |
0,4 |
0,742 |
1,95 |
0,095 |
|
240 |
0,4 |
0,723 |
1,97 |
0,092 |
|
260 |
0,4 |
0,699 |
2,01 |
0,087 |
|
280 |
0,3 |
0,685 |
2,09 |
0,084 |
|
300 |
0,3 |
0,667 |
2,13 |
0,080 |
|
320 |
0,3 |
0,648 |
2,17 |
0,076 |
|
340 |
0,3 |
0,630 |
2,20 |
0,072 |
|
360 |
0,3 |
0,612 |
2,24 |
0,068 |
|
380 |
0,2 |
0,594 |
2,29 |
0,065 |
|
400 |
0,2 |
0,576 |
2,33 |
0,061 |
Данные, представленные в таблице №2, являются средними значениями для выборки из нескольких партий.
Не регламентируются техническими условиями.
Высокотемпературный синтетический теплоноситель S1 является одним из линейки теплоносителей выпускаемых компанией Полиэстер. Для технических консультаций и по вопросам приобретения обращайтесь по телефону 7 (343) 272-31-82.
Наше предприятие специализируется на поставках высокотемпературных органических теплоносителей (ВОТ) и обеспечивает полный цикл работ теплоносителя:
- консультация технологов,
- подбор марки теплоносителя,
- поставка теплоносителя,
- периодический отбор проб теплоносителя,
- контроль ключевых параметров теплоносителя,
- переработка/утилизация отработанного теплоносителя.
Все теплоносители, выпускаемые нашим предприятием, сертифицированы.
FuranFlex RWV® для каминов и высокотемпературных котлов
+7 (495) 790-97-76
Другие виды FuranFlex:
FURANFLEX Black® для котлов FURANFLEX RainFlex® для водостоков FURANFLEX VentilFlex® для вентиляцииМатериал FuranFlex® RWV для дымохода камина, печи или твердотопливного котла
FuranFlex® RWV – композиционный стеклопластиковый материал, обладает высшими показателями теплостойкости.
ФуранФлекс RWV нужен, чтобы защитить от конденсата дымоходы для каминов, печей или котлов, а также избавить от трещин в кирпичном дымоходе.
FuranFlex® RWV применяется в дымовых каналах высокотемпературных отопительных приборов (топливо: древесина и производные), работающих на принципах естественной (атмосферной) тяги.
Почему стоит выбрать дымоход для камина Фуранфлекс?
Даже ровные дымоходы для каминов со временем начинают разрушаться, теряют свою герметичность, и продукты сгорания дров начнут проникать в помещение. Дымоходы для каминов ФуранФлекс позволят избавиться от этой проблемы. Технологию ФуранФлекс можно применять в любом существующем канале, независимо от его формы, сечения или изгиба.
- Ремонт трубы камина за несколько часов
- Установка для любой формы трубы по сечению дымохода
- Ремонт дымохода материалом ФуранФлекс проходит без разбора стен
- Чистая работа не оставляет строительного мусора в доме
- 10 лет заводской гарантии на материал FuranFlex® RWV после установки дымохода
Технические характеристики
00″ data-percent-format=”10.00%” data-date-format=”DD.MM.YYYY” data-time-format=”HH:mm” data-features=”["after_table_loaded_script"]” data-search-value=”” data-lightbox-img=”” data-head-rows-count=”1″ data-pagination-length=”50,100,All” data-auto-index=”off” data-searching-settings=”{"columnSearchPosition":"bottom","minChars":"0"}” data-lang=”default” data-override=”{"emptyTable":"","info":"","infoEmpty":"","infoFiltered":"","lengthMenu":"","search":"","zeroRecords":"","exportLabel":"","file":"default"}” data-merged=”[]” data-responsive-mode=”0″ data-from-history=”0″>
” data-order=”145 Н/мм кв.”> 145 Н/мм кв.Преимущества применения FuranFlex® в качестве дымохода для камина
Дымоходы для камина Фуранфлекс можно использовать в широком диапазоне температур.
Материал FuranFlex® представляет собой укрепленную стекловолокнами, твердеющую при высокой температуре искусственную смолу, так называемый композит. Он более коррозиестойкий, чем нержавеющая сталь. При температурах 200-700°С Ваш полимерный дымоход для камина проходит процесс отвердения, труба не меняет конфигурацию. Дымоход для камина не дымится до температуры 800°С и не горит даже при 1000°С.
Превосходная тяга
Вам знаком выброс дыма при разжигании вашего камина? Это происходит при отсутствии хорошей тяги. Фуранфлекс делает внутреннюю поверхность канала дымохода котла более гладкой, обеспечивая коэффициент шероховатости, как у нержавеющей стали. Таким образом, вы забудете об этой проблеме.
Коррозийная стойкость
Материал Фуранфлекс, в отличие от труб из нержавеющей стали не имеет стыков или швов. На практике это означает минимальную вероятность протечек. Свойства композитной вставки Фуранфлекс таковы, что вкладыш меньше расширяется и сужается при скачках температур.
Это снижает образование трещин и позволяет увеличить срок службы канал до 10 лет.
Полезные ссылки
Как отремонтировать трубу на крыше Старый дымоход Почему мокнет кирпичная труба Безопасность дымохода Ремонт печной трубы из кирпича на крыше Ремонт дымохода Москва Установка дымохода Аварийный ремонт дымохода Ремонт дымохода из кирпича Технологии для ремонта дымоходаОставьте заявку прямо сейчас!
Мы свяжемся с Вами в ближайшее время
Ремонт дымоходов в Москве и МОРемонт внутренних водостоков в Москве и МО
Как подключить водяной теплый пол к системе отопления
Теплый пол как единственный источник тепла, комбинированная система отопления, подключение к радиатору и готовые комплекты.
Теплые полы — возможно, один из самых комфортных видов отопления дома. Воздух в помещении прогревается равномерно на всей площади, не создаются горячие и холодные зоны в комнате, а теплее всего — ногам.
Но вариантов подключения теплого пола к системе отопления так много, что можно запросто в них запутаться.
В этом материале расскажем о самых распространенных вариантах подключения теплого пола в разных исходных ситуациях.
Прямое подключение к отдельному котлу под теплый пол
Это оптимальный и простой вариант, так как теплый пол не будет зависеть от другой схемы отопления и как-либо влиять на нее. Но есть важное ограничение:
Теплый пол — низкотемпературная система отопления. Большинство типов котлов работают на высоких температурах, а при работе в низкотемпературном режиме будут выдавать низкий КПД. Кроме того, существует риск быстрого выхода из строя теплообменника.
Лучше всего с отоплением пола справляется конденсационный котел. В низкотемпературном режиме он выдает максимальный для себя КПД.
Простая схема подключения теплого пола непосредственно к котлу. Термометры контролируют температуру поступающего теплоносителя и обратки: оптимальная разница 5-10°C. Так как конденсационный котел может эффективно вырабатывать оптимальную температуру для обогрева теплых полов, подключить такую систему несложно — потребуется меньше всего дополнительных элементов.
Комбинированная система отопления: радиаторы + теплый пол
В этом случае перед владельцем дома стоит принципиально другая задача. Для радиаторного отопления котел работает в высокотемпературном режиме. Вопрос в том, как понизить температуру теплоносителя.
Обычно для отопления дома радиаторами котел нагревает теплоноситель до температуры 70-80°C, для теплых полов она не должна превышать 60°C, оптимально — 35-45°C.
Для понижения температуры теплоносителя применяются разные решения. Одно из самых популярных — подмес остывшего теплоносителя к котловому уже в контуре теплого пола. Но и это можно делать по-разному.
Трехходовой термосмесительный клапан
Устройство работает на смешивание двух потоков теплоносителя разной температуры. С одной стороны через него проходит нагретый теплоноситель с котла, с другой — остывший теплоноситель обратки отопительной системы. Смешиваясь в нужной пропорции — чтобы достичь установленной температуры, — вода направляется в контур теплого пола.
После полного круга вода смешивается с обраткой всей отопительной системы.
Термостатические трехходовые клапаны позволяют настроить температурный режим теплого пола. В некоторых моделях есть преднастройки температурного диапазона согласно климатическим зонам.
В трехходовом клапане без термостата температура теплоносителя регулируется механически. Владельцу придется долго настраивать его в ручную, чтобы добиться комфортной температуры отопления. Если вы решите изменить температуру в котле или выключить теплый пол, настраивать придется заново. На кран можно установить сервопривод — для автоматической регулировки по заданным температурным значениям.
Готовый смесительный узел
Некоторые производители выпускают готовые решения «все в одном» для теплого пола — насосно-смесительные узлы.
Их комплектация, качество исполнения и цена разнообразны. Это максимально простой для подключения вариант. Принцип работы тот же: смешивание горячего теплоносителя с остывшей обраткой для поддержания нужной температуры теплого пола.
Обычно такие устройства имеют в своей конструкции трехходовой клапан, термометры на подаче и обратке и элементы подключения — к насосу и трубам или коллектору. Остальное — балансировочный клапан, автоматические воздухоотводчики, байпас, термоголовка с выносным датчиком — опционально. Насос в комплект узла не входит.
В центре – готовый насосно-смесительный узел. Слева – коллектор радиаторного отопления, справа – теплого пола. В этом решении есть все необходимое. Боковые подводы — самое удобное и эстетичное решение для соединения с коллектором.Все элементы смесительного узла можно купить и собрать похожую систему самостоятельно.
Теплый пол на втором этаже дома
Главная проблема монтажа теплого пола на втором этаже — уровень расположения воздухоотводчиков.
Воздухоотводчик должен находиться выше теплого пола, иначе воздух будет поступать в трубы и оставаться там. Поэтому устанавливать пол на втором этаже, подключая его к коллектору, расположенному на первом, запрещено.
Варианта решения два:
- 1. Дополнительные узлы с воздухоотводчиками на обеих трубах выше уровня теплого пола.
- 2. Подключение теплого пола от радиатора отопления.
Теплый пол от радиатора отопления
Это решение подходит для отопления помещения небольшой площади или части комнаты — 10-15 кв.м. Представляет собой готовый терморегулирующий монтажный комплект в декоративном боксе для подключения одной петли теплого пола к высокотемпературному контуру отопления без насосно-смесительного узла. Внутри — термостатический клапан, управляющийся вручную, сервоприводом или головкой с выносным термочувствительным элементом, и воздухоотводчик.
К высокотемпературному контуру присоединяется одна петля теплого пола. На выходе из петли монтируется монтажный комплект. Горячий теплоноситель поступает в петлю и остывает до температуры, установленной автоматическим регулятором. Остывший теплоноситель уходит в обратку, а в теплый пол подается новая порция горячего теплоносителя.
Для жилых помещений это не самое комфортное решение — больше подходит для лоджии, балкона, санузла, коридора.
Еще раз самое главное:
- Если теплый пол подключается в качестве единственной отопительной системы, то для надежности и комфорта лучше использовать конденсационный котел в низкотемпературном режиме.
- Для подключения комбинированной отопительной системы с теплыми полами используются насосно-смесительные узлы, состав которых зависит от ваших требований и кошелька.
- Можно купить готовый смесительный узел, который прост в монтаже и в любой комплектации позволяет смонтировать теплый пол — нужно только докупить насос.
- При монтаже теплого пола на втором этаже дома нужно помнить о расположении воздухоотводчиков, при необходимости — установить дополнительные.
- Можно смонтировать теплый пол прямо от радиатора основного отопления, но это решение подходит для нежилых помещений малой площади.
Основное руководство по промышленным водогрейным котлам
Существует много типов систем промышленных водогрейных котлов, включая высокотемпературные водогрейные котлы, среднетемпературные водогрейные котлы и низкотемпературные водогрейные котлы. Как вы понимаете, основное различие между этими типами водогрейных котлов заключается в максимальной температуре. Давление также играет значительную роль в классификации этих котельных систем. Например, высокотемпературный водогрейный котел включает любой котел с максимальной температурой, превышающей 250°F, и/или максимальным давлением, превышающим 160 фунтов на квадратный дюйм или PSIG.
В этой статье мы рассмотрим различные типы водогрейных котлов.
Однако мы хотим сначала сделать шаг назад и объяснить роль Американского общества инженеров-механиков (ASME) в классификации котлов, а также уточнить разницу между промышленными паровыми котлами и системами водогрейных котлов.
Американское общество инженеров-механиков (ASME) предоставляет конкретные рекомендации по различным классификациям промышленных котлов. Каждые два года ASME выпускает набор книг под названием «Правила для котлов и сосудов под давлением» (BPVC). BPVC устанавливает стандарты классификации, проектирования, производства и сертификации котлов и сопутствующего оборудования. По сути, ASME является руководящим органом для промышленных котлов, а BPVC — это материал, который используется профессионалами в области производства котлов, чтобы убедиться, что вы соответствуете требованиям.
Большинство людей, работающих в бойлерной промышленности, знакомы с паровыми котлами, но мало что знают о водогрейных котлах. Мы здесь, чтобы устранить любую путаницу. Паровые котлы классифицируются как раздел 1 (> 15 фунтов на квадратный дюйм изб.
) или раздел IV (≤ 15 фунтов на кв. дюйм изб.) в зависимости от их конструкции максимально допустимого рабочего давления (MAWP). Между тем, ASME Section I Power Boiler также может быть спроектирован как водогрейный котел, где максимальная температура превышает 250°F и/или MAWP выше 160 фунтов на квадратный дюйм изб. Кроме того, отопительный котел согласно разделу IV ASME также может быть спроектирован как водогрейный котел, максимальная температура которого не превышает 250°F, а МДРД не превышает 160 фунтов на квадратный дюйм изб.
Понимание классификации паровых и водогрейных котлов необходимо учитывать при покупке котла. В некоторых случаях котел может быть построен для использования как водогрейного, так и парового котла, и в этом случае общая классификация будет определяться желаемой работой любой конфигурации. Например, если одна конфигурация требует, чтобы конструкция соответствовала разделу 1 ASME, тогда весь проект должен быть классифицирован как раздел 1 ASME.
Наконец, паровые и водогрейные котлы имеют разное применение.
Паровой котел больше подходит для стерилизации, увлажнения, прямого впрыска и теплообменников. Между тем, котел HTHW больше подходит для централизованного и кампусного отопления.
Теперь, когда мы знаем разницу между промышленными паровыми котлами и системами водогрейных котлов, давайте углубимся в типы систем водогрейных котлов. Как уже упоминалось, основным отличием систем водогрейных котлов является температура. Следовательно, названия дают некоторое представление о температуре, связанной с системой. В этом разделе мы объясним три типа систем водогрейных котлов: высокотемпературные водогрейные котлы, среднетемпературные водогрейные котлы и низкотемпературные водогрейные котлы. Мы предоставим определение этих котельных систем от ASME, а также то, как это обычно выглядит в приложении.
Высокотемпературные водогрейные котлы (HTHW)
Согласно ASME, высокотемпературный водогрейный котел является энергетическим котлом согласно разделу I ASME и включает в себя любой котел с максимальной температурой, превышающей 250°F, и/или максимальным давлением, превышающим 160 фунтов на квадратный дюйм.
При применении системы HTHW относятся к конструкциям, в которых температура превышает 350°F. Как правило, система HTHW работает с максимальным рабочим давлением менее 300 фунтов на квадратный дюйм. Эти системы идеально подходят для более крупных систем, таких как централизованное и кампусное отопление, из-за больших тепловых нагрузок, обширных сетей трубопроводов и общего размера объектов. Крупные технологические процессы также идеально подходят для высокотемпературных водогрейных котлов из-за требований к высокой температуре, которые не могут быть достигнуты низко- и среднетемпературными системами.
Водогрейные котлы средней температуры (MTHW)
Водогрейный котел средней температуры относится к котлу с температурой от 250°F до 350°F, с максимальным рабочим давлением 150 фунтов на квадратный дюйм. Это означает, что для системы MTHW может потребоваться котел ASME Section I для некоторых конструкций и котел ASME Section IV для других. Каждую конкретную систему необходимо сравнить с ASME BPVC, чтобы убедиться, что котел для этой системы разработан в соответствии с применимым разделом.
Системы, в которых используется водогрейный котел средней температуры, представляют собой энергетические контуры района и кампуса, жилые и гостиничные комплексы, а также небольшие процессы, требующие средних температур.
Низкотемпературные водогрейные котлы (LTHW)
Согласно разделу IV ASME, отопительный котел включает в себя любой котел с максимальной температурой ниже 250°F и максимальным давлением ниже 160 фунтов на квадратный дюйм. При применении системы LTHW относятся к конструкциям, в которых температура ниже 250°F. Как правило, система LTHW работает с максимальным рабочим давлением менее 30 фунтов на квадратный дюйм. Это означает, что в системе LTHW обычно используется котел, построенный в соответствии со стандартами ASME Section IV. Эти котлы обычно используются в небольших зданиях и даже жилых домах. В большинстве домов используется система принудительной подачи воздуха для отопления и охлаждения, но змеевики могут быть размещены в системе обработки воздуха, используя горячую воду для обогрева в холодные месяцы.
В других домах и зданиях, в которых есть низкотемпературный водогрейный котел, используются радиаторы для распределения тепла от воды для кондиционирования различных помещений и жилых помещений.
Системы водогрейных котлов, особенно котлов HTHW, имеют несколько преимуществ по сравнению с паровыми котлами. Некоторые примеры включают низкие затраты и более высокую эффективность, которые могут быть огромным преимуществом для вашей работы. В конце концов, мы все стремимся повысить эффективность котла при одновременном снижении затрат.
Есть несколько соображений, которые вы должны учитывать в процессе принятия решения о системе котла с высокотемпературной горячей водой (HTHW). Мы предоставили несколько критериев как для существующих, так и для новых систем.
- Существующие системы: паровые системы и HTHW работают совершенно по-разному. Непростая задача преобразовать объект, который работал с паровым контуром, в затем работающий по контуру HTHW. Потребуется полная модернизация, поэтому необходимо иметь важную информацию с подробным описанием текущей эффективности вашего котла и финансов.
- Новые системы: если вы переходите на систему котлов HTHW, вам следует подумать о конструкции, типе распределения и использовании. Мы выделили для вас несколько вопросов.
- Конструкция: Какая температура и давление необходимы? Какова оптимизация затрат между более высокой температурой и давлением по отношению к стоимости оборудования?
- Тип распределения: Как будет контролироваться циркуляция через котел и распределительную систему для достижения конечных компонентов?
- Использование: Каково будет основное использование?
Большинство приобретаемых новых котлов будет построено для конкретной операции на объекте заказчика. Поскольку мы разрабатываем новую котельную систему для ваших операций, мы позаботимся о том, чтобы принять наилучшее решение для ваших конкретных потребностей.
Однако при аренде наших котлов мы проектируем для каждого сценария, потому что мы никогда не знаем, где наши котлы будут арендованы.
Вот почему наши арендные котлы рассчитаны как на пар, так и на ГВС. В наших установках RL-50 используется котел ASME Section IV, рассчитанный на работу при давлении пара ≤ 15 фунтов на кв. дюйм и горячей воды ≤ 100 фунтов на кв. дюйм. В наших RH-установках используется энергетический котел ASME Section I с максимальным максимальным рабочим давлением 150–250 фунтов на квадратный дюйм в зависимости от установки, и они могут работать как с паром высокого давления, так и с горячей водой высокой температуры. Кроме того, у нас есть блоки WT , построенные в соответствии с разделом I ASME, с MAWP 39.9 фунтов на квадратный дюйм и способны работать как с паром высокого давления, так и с горячей водой высокой температуры.
Свяжитесь с нами сегодня, чтобы получить дополнительную информацию
Поговорите с нами о котлах
Применение высокотемпературного пара
В чем разница между промышленным котлом (напорным) и парогенератором ?
Котлы медленнее производят пар по сравнению с парогенераторами.
Котлы создают пар путем кипячения воды в нагретом сосуде высокого давления. Поскольку вода кипит при температуре кипения (температура кипения зависит от создаваемого давления), пар получается при давлении насыщения. Этот тип производства пара представляет собой более старую паровую технологию. Котлы требуют высокого давления для достижения высоких температур; например, для температуры 200°C требуется давление 225 фунтов на квадратный дюйм. Даже при 100 бар температура насыщения составляет всего 311°C. Таким образом, насыщенный или котельный пар может быть влажным и содержать капли воды. Традиционные котлы высокого давления производят насыщенный пар, который иногда может быть слегка перегрет.
С другой стороны, парогенераторы представляют собой современные быстродействующие устройства для производства пара с функциями мгновенного включения-выключения, функциями контроля скорости пара, независимым контролем противодавления и значительной паропроизводительностью при высоких температурах (w без необходимости использования сосудов под давлением или давление, если это не требуется для противодавления).
Парогенераторы не должны работать при высоком давлении из-за высокой температуры – обычно они предлагают сухой пар высокой температуры. Температуры 1000°C могут быть получены без требования к давлению.
Выберите чистый электрический парогенератор, если требуемая температура выше 120°C, требуется чистый пар, может потребоваться переменный расход, а регулируемая температура и малая занимаемая площадь необходимы. Из-за своей энергоэффективности, управляемости и функции включения-выключения без холостого хода парогенератор может быть наиболее экономичным выбором. (прокрутите ниже, чтобы увидеть больше сравнений)
Парогенераторы могут работать при комнатном давлении или при противодавлении, которое необходимо преодолеть для получения необходимой температуры 200°C, 300°C, 400°C, 500°C, 600 °С, 700°С, 800°С и даже до 1300°С. Таким образом, можно получить высокие температуры парового газа без использования громоздких давлений.
- Температурные ограничения – Промышленные котлы требуют высокого давления для более высоких температур. Не так для парогенераторов.
- Бойлеры обычно жертвуют эффективностью или безопасностью, чтобы работать при более низких температурах, чем номинальные. Не так для парогенераторов. По мере увеличения номинального давления котла его эффективность часто падает.
- Процесс сжигания – Почти все крупные промышленные котлы используют процесс сжигания. Сгорание добавляет к CO2 и NO X производство, а также потребление ископаемого топлива. Процессы сгорания обычно приводят к низкой эффективности и высоким потерям энергии. Какова цена загрязнения климата?
- Безопасность . Сосуды под давлением могут выйти из строя и взорваться (хотя это случается редко, поскольку многие производители котлов следуют передовым методам). Низкий уровень воды может привести к перегреву котла и потенциальному взрыву. Утечки газа представляют опасность при вдыхании, а также опасность взрыва.
- Сертификаты – Для любого котла или сосуда под давлением требуются сертификаты и проверки. Парогенераторы с открытым потоком могут не требовать специальных и ежегодных сертификатов по нескольким критериям. Ознакомьтесь с правилами котла для вашего штата. Правила типичны для Канады.
- Котлы, сложные в использовании — Работа котла обычно зависит от конкретных, обученных людей, которые обучены читать циферблаты и соблюдать многочисленные меры безопасности в соответствии с местными нормами. Котлы сложные.
Не так для парогенераторов.
Парогенераторы с открытым потоком могут не требовать специальных и ежегодных сертификатов по нескольким критериям. Ознакомьтесь с правилами котла для вашего штата. Правила типичны для Канады. Парогенераторы используют технологию 21-го века — без сосудов для сжигания или под давлением . Запатентованные технологии GHGA, MHGA, OAB и HGA позволяют парогенераторам работать с непревзойденной эффективностью, экономя ваше время и деньги и улучшая технологический процесс. Промышленные котлы хорошо работали в прошлом, но они представляют собой технологические машины 19-го и 20-го веков с низким КПД. Они могут достигать эффективности 85% во многих конфигурациях (только в установившемся режиме, который часто занимает много времени для котлов), но они все еще имеют существенные недостатки в отношении температурных характеристик.
По мере увеличения номинального давления КПД котлов очень часто падает. Парогенераторы типа GHGA, MHGA, OAB или HGA обычно предлагают более 9КПД 5 % даже при температуре 1000 °C и выше (температура, невообразимая для котлового пара).
| Особенность | Пар OAB® или пар GHGA | Водотрубные паровые котлы, неэлектрические | Электрические паровые котлы высокого давления |
| Максимальная температура пара 1 Всегда чистый пар? | 120-1300°C Стандарт. Выбор моделей. Всегда высокий расход. Нет влаги. Высокая производительность. Да | В основном 121С. Иногда до 600°C с экономайзером и пароперегревателем. Достижение устойчивого состояния котлов занимает много времени. № | 134°C для пара 3 бар. № |
| Доставка до первоначального запуска. Насколько универсален | Модели легко устанавливаются в течение дня, и нет необходимости ждать начала сертификации. Независимые настройки температуры, расхода и давления | Неизвестно Не все типы универсальны или компактны. | Небольшие устройства могут работать по принципу plug-and-play. Для крупных единиц может потребоваться время на сертификацию. Вообще не универсальный. |
| Эффективность | >90-98% | <85-90% (в устойчивом состоянии намного ниже, в противном случае) | ~85-95% (в устойчивом состоянии намного ниже, в противном случае) |
| Пустая трата энергии | Нет (Выбор непрерывной или двухпозиционной установившейся подачи пара) | Высокий | Умеренный |
| Время использования энергии без производства пара (время запуска 2) | Пуск и остановка. Почти мгновенно. Обычно в течение минуты. | 60+ минут. Работает медленнее при более высоких давлениях и требованиях к объему | ~60 минут. Становится медленнее при более высоких давлениях и объемах. (Время не включает время охлаждения и сброса давления для автоклавов) |
| Рекомендуемая температура/давление на входе 3 | Вода из крана/воды под давлением обратного осмоса | 40-60°F. Вода должна быть кондиционирована. | 20-35°С. Вода должна быть кондиционирована. |
| Капитальные затраты на кг пара 3 | Низкий. Финансирование доступно при наличии квалификации. | Высокий | Умеренный. Зависит от требуемой температуры/давления. |
| Операционные расходы 4 | Низкий даже до 1300°C. Современные элементы управления ЧМИ и ПЛК. Работа с сенсорным экраном. | Высокий | Низкая-умеренная |
| Площадь основания | Начиная с 1’x 1’x 1’. Типичный блок мощностью 180 кВт имеет размеры 4 х 4 фута. Небольшие и удаленно устанавливаемые силовые панели. Зависит от требуемой скорости подачи пара. | Большой | Зависит от размера и требований к давлению. |
| Операции Plug & Play | Да | № | № |
| Требуется сертификат котла 5 Ознакомьтесь с правилами для котлов для вашего штата . Канада. | Обычно № | Да | Да |
| Простой 6 | Низкий (Агрегат может использоваться для непрерывного стационарного пара). Благодаря малой занимаемой площади и модульной конструкции MHI-Never-Down Service™ доступен для всех паровых установок. Самодренирующийся Самопромывка | Низкий-умеренный Может потребоваться сложная промывка и слив. | Низкий Может потребоваться сложная промывка и слив. |
| Использует теплоту сгорания 7 (требуется вентиляция) При сгорании образуются CO2 и NOx | № | Да..jpg) Высокая социальная стоимость. В будущем у нас могут быть налоги на выбросы углерода, когда это применимо. | № |
| Энергия, необходимая для производства 100 кг пара в час при холодном пуске | ~70 кВтч для пара при ~200°C. Вода комнатной температуры для пара. | Эквивалент ~150–200 кВтч (включая потребление времени запуска). Не всегда сообщается о воде комнатной температуры. | Эквивалент ~150 кВтч (включая потребление времени запуска). Не всегда сообщается о воде комнатной температуры. |
| Мощность Вес [кг оборудования/(кг/час) пара] для генератора мощностью 100 кВт | ~2 кг на кг/ч пара. Переменная. | ~5 кг/ч пара (вес увеличивается с ростом температуры/давления). Переменная | |
| Максимальный рабочий потенциал (на основе ограничения по второму закону) Основой является 1 бар 100°C жидкой воды для всех. | 672 кДж/кг для перегретого пара с температурой 500°C 1973 кДж/кг для перегретого пара с температурой 1300°C | 755 кДж/кг для насыщенного пара 10 бар 1169 кДж/кг для насыщенного пара 100 бар.  | Обычно не используется для создания работы. |
| Энтальпия (тепло) Содержание | 3489 кДж/кг для перегретого пара с температурой 500°C при давлении 1 бар | 2777 кДж/кг для насыщенного пара 10 бар Температура насыщенного пара 180°C | 2725 кДж/кг для насыщенного пара 3 бар Температура насыщенного пара 134°C |
| Работа на частичной мощности | С электронной системой управления MHI, существенной потери эффективности нет | Значительно более низкая эффективность, даже если модель способна | Низкая эффективность |
| Воздействие загрязнения воздуха | Чрезвычайно высокие рабочие температуры снижают воздействие загрязненного воздуха, если таковое имеется. | Загрязнение воздуха вредит выходу | Загрязнение воздуха не допускается (строго) |
| Потери в трубопроводах | Отдельные, локализуемые блоки сокращают количество необходимых трубопроводов. Одноатмосферная труба может быть лучше изолирована и легче. | Высокое давление в трубопроводе в сочетании с большой протяженностью трубопровода приводит к потерям тепла и создает опасные условия в случае отказа трубопровода. Трубы могут быть тяжелыми. | Высокое давление в трубопроводе в сочетании с большой протяженностью трубопровода приводит к потерям тепла и создает опасные условия в случае отказа трубопровода. Трубы могут быть тяжелыми. |
| Как далеко я могу протянуть свою трубу? Инфографика . | Низкие потери трубопровода. Переменная. | Неизвестно. | Неизвестно. |
| Типовые показатели повышенной эффективности (энергии) | Зависит от применения – иногда более чем на 50 % лучше, чем при сжигании. | ||
| Повышенная эффективность использования воды | Зависит от применения – иногда более чем на 50 % лучше, чем при сжигании. | Неэффективно | Средняя эффективность |
Пар без ожидания
Компания MHI предлагает энергоэффективное высокопроизводительное решение для вашего парового применения с новой паровой технологией для получения высококачественного пара. Технология BoilerFree TM позволяет практически мгновенно производить пар. Большинство парогенераторов MHI производят перегрев менее чем за минуту после холодного пуска (котел может занять много часов или дней). Обратитесь в МХИ.
Современные датчики пара работают на вас. Знаете ли вы, что парогенераторы постоянно контролируют входящие электрические фазы на предмет дисбаланса, позволяют регулировать расход воды, следят за качеством воды в резервуаре, отображают температуру пара и многое другое?
Парогенератор Modern OAB®
OAB-12-300
Установка OAB для упаковки.
СаниЗап-4
HGA-S-01
Сравните занимаемую площадь котлов и парогенераторов.
OAB 300C, одна тонна в час – такой компактный!
HGA-M
Хотите узнать, как MHI может помочь вам удовлетворить ваши потребности в паре?
Пожалуйста, заполните короткую анкету, нажав на интересующий продукт.
Мы поможем найти хорошее решение для удовлетворения ваших потребностей.
Курсы PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.
“Мне нравится широта ваших курсов HVAC; не только экология или энергосбережение
Курсы. “
Рассел Бейли, P.E.
New York
. меня к новым источникам
информации.”
Стивен Дедак, ЧП
Нью-Джерси
“Материал был очень информативным и организованным. Я многому научился, а их было
очень быстро отвечают на вопросы.
Это было на высшем уровне. Буду использовать
снова.
Спасибо.”
Blair Hayward, P.E.
Альберта, Канада
“Простой в использовании сайт. Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.
Я передам имя вашей компании
другим сотрудникам.”
Рой Пфлейдерер, ЧП
Нью-Йорк
«Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком
с деталями аварии в Канзасе
2
2
Hyatt».
Майкл Морган, ЧП
Техас
“Мне очень нравится ваша бизнес-модель. Мне нравится возможность просматривать текст перед покупкой. Я нашел класс
Информативная и полезная
В моей работе.
Уильям Сенкевич, P.E.
Florida
“Вы можете получить большой отбор. Вы
– лучшее, что я нашел ».
Рассел Смит, стр. PDH, дав время на просмотр
материал.”
Хесус Сьерра, ЧП
Калифорния
“Спасибо, что позволили мне просмотреть неправильные ответы. В действительности,
человек изучает больше
от неудач ».
Джон Скондры, P.E.
Pennsylvania
66669. учеба является эффективнымway of teaching.”
Jack Lundberg, P.E.
Wisconsin
“I am very impressed with the way you present the courses; т.е. разрешение
Студента для рассмотрения курса
Материал перед оплатой и
Получение викторины ».
Arvin Swanger, с.0067
“Спасибо, что предложили все эти замечательные курсы. Я, конечно, многому научился и
получил огромное удовольствие.
”
Мехди Рахими, ЧП
Нью-Йорк
“Я очень доволен предлагаемыми курсами, качеством материала и простотой поиска и прохождения онлайн-курсов
“.
Уильям Валериоти, ЧП
Техас
“Этот материал в значительной степени оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном давали хорошее представление о
обсуждаемых темах.”
Майкл Райан, ЧП
Пенсильвания
“Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.”
Джеральд Нотт, ЧП
New Jersey
“Это был мой первый онлайн -опыт в получении моих необходимых кредитов PDH. Это было
Информативный, выгодный и экономичный.
Я настоятельно рекомендую это
6666.
Я настоятельно рекомендую это
6666. все инженеры».Джеймс Шурелл, ЧП
Огайо
“Я ценю, что вопросы “реальные” и имеют отношение к моей практике, и
не основаны на некоторых неясных Раздел
из законов, которые не применяются
до “Нормальная практика.”
9002 .Нью-Йорк
«Отличный опыт! Я многому научился, чтобы вернуться к моему медицинскому устройству
организации.”0067
Теннесси
«Материал курса был хорошего содержания, не слишком математический, с хорошим акцентом на практическое применение технологий».
Юджин Бойл, ЧП
Калифорния
«Это был очень приятный опыт.0067
использование. Большое спасибо. “
Патриция Адамс, P.
E.
Канзас
” Отличный способ достижения соответствия PE Continuing Education в рамках лицензиата.
Нью-Джерси
«Должен признаться, я действительно многому научился. Это поможет распечатать тест в течение
просмотр текстового материала. I
Также оценка просмотра
Фактические случаи Тест
действительно требовал исследований в документе
, но ответов было
легко доступен.”
Гарольд Катлер, ЧП
Массачусетс
“Это было эффективное использование моего времени. Спасибо за различные выборы
в инженерии дорожного движения, который мне нужен
, чтобы выполнить требования
Сертификация PTOE.
Milliz
“Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.
”
Ричард Роадс, ЧП
Мэриленд
“Защитное заземление многому меня научило. Все курсы, которые я прошел, были великолепны.
Кристина Николас, ЧП
Нью-Йорк
«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных курсов
.
Деннис Мейер, ЧП
Айдахо
“Услуги, предоставляемые CEDengineering, очень полезны для профессионалов
Инженеров для получения единиц PDH
в любое время. Очень удобно.”
Пол Абелла, ЧП
Аризона
“Пока все было отлично! С матерью на полную ставку у меня не так много
Время, чтобы исследовать, где до
.
“Это было очень информативно и поучительно. Легко для понимания с иллюстрациями
и графиками; Определенно делает это
проще для поглощения Все теории
.
Victor Ocampo, P.Eng. обзор полупроводниковых принципов. Мне понравилось проходить курс в
моем собственном темпе в течение 9 лет.0067 Утреннее
ТЕМУТА
на работу. “
Clifford Greenblatt, P.E.
Maryland
9006″ Простые до места интересного интересного курса. контрольный опрос.
Я бы очень порекомендовал бывсем PE нуждающимся
Устройства CE.”
Марк Хардкасл, ЧП
Миссури
«Очень хороший выбор тем во многих областях техники».
Рэндалл Дрейлинг, ЧП
Миссури
«Я заново узнал то, что забыл.0067
Сниженная Цена
на 40%. »
Conrado Casem, P.E.
Tennessee
.
Я буду использовать вашу услугу в будущем. “
Чарльз Флейшер, P.E.
New York
профессиональная этика
Коды и Нью -Мексико
Правила ».
Брун Хилберт, P.E.
Калифорния
». Они стоили потраченного времени и усилий». Буду использовать CEEngineerng
При необходимости дополнительной
Сертификация. “
Томас Каппеллин, P.E.
Illinois
666″ I Acced Amproding Ascilem Asciled Ascilement Ascilemors As Exciled Ascilemors it It Etepriemors.
мне то, за что я заплатил – много
ценю!”0066 “CEDengineering предлагает удобные, экономичные и актуальные курсы
для инженеров.”
Майк Зайдл, ЧП
Небраска
“Учебный курс был по разумной цене, материал был кратким и
хорошо организованным.
”
Глен Шварц, ЧП
Нью-Джерси
“Вопросы соответствовали урокам, материал урока
Хороший справочный материал
для дизайна древесины ».
Bryan Adams, P.E.
Minnesota
” Отлично и был способен получить справку.
Роберт Велнер, ЧП
Нью-Йорк
0067
Курс и
EXPLAY РЕКОМЕНДАЯ ИТ. »
2 Denis Solano, с.е.
Материалы курса этики штата Нью-Джерси были очень хорошо подготовлены».0067
“Очень хороший опыт. Мне нравится возможность загружать учебные материалы по номеру
, просматривать где угодно и
, когда угодно.”
Тим Чиддикс, ЧП
Колорадо
“Отлично! Широкий выбор тем на выбор.
”
Уильям Бараттино, ЧП
Вирджиния
“Процесс прямой, никакой чепухи. Хороший опыт.”
Тайрон Бааш, ЧП
Иллинойс
«Вопросы на экзамене были наводящими и демонстрировали понимание
материала.
Майкл Тобин, ЧП
Аризона
“Это мой второй курс, и мне понравилось то, что курс предложил мне, что
поможет в моей работе
.”
Рики Хефлин, ЧП
Оклахома
“Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.”
Анджела Уотсон, ЧП
Монтана
“Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата.”
Кеннет Пейдж, ЧП
Мэриленд
«Это был отличный источник информации о нагревании воды с помощью солнечной энергии.
Луан Мане, ЧП
Conneticut
“Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем
вернуться, чтобы пройти тест.”
Алекс Млсна, ЧП
Индиана
“Я оценил количество информации, предоставленной для класса. Я знаю
это вся информация, которую я могу
использовать в реальной жизни
0066 жизненные ситуации. “
Natalie Deringer, P.E.
South Dakota
” Обзорные материалы и образцы были в достаточной подробности, чтобы позволить ME
9002 6667. курс.”
Ира Бродская, ЧП
Нью-Джерси
0067
и пройти тест. Очень
Удобный и на моем
Собственный .
“
Michael Gladd, P.E.
Georgia
666666666″ For Aper Wore Mosty Georgia.Деннис Фандзак, P.E.
Ohio
“Очень легко зарегистрироваться, доступ к курсу, тестируйте и распечатайте PDH “.0067
сертификат. Спасибо за то, что
упростили процесс.” Я быстро нашел курс, который соответствовал моим потребностям, и закончил
одночасовой курс PDH в
один час».0067
“Мне понравилось, что можно загрузить документы для просмотра содержания
и пригодности, прежде чем
иметь для оплаты
материалов.”
Ричард Ваймеленберг, ЧП
Мэриленд
«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками».
Дуглас Стаффорд, ЧП
Техас
“Всегда есть возможности для улучшения, но я не могу придумать ничего в вашем
процессе, который нуждается в
улучшении.
”
Томас Сталкап, ЧП
Арканзас
“Мне очень нравится удобство прохождения онлайн-викторины и получения сертификата
“.
Марлен Делани, ЧП
Illinois
“CEDengineering teaching modules is a very convenient way to access information on
many different technical areas outside
one’s own specialization without
having путешествовать.”
Гектор Герреро, ЧП
Грузия
Проект расширения высокотемпературной станции горячего водоснабжения
Системы высокотемпературного горячего водоснабжения (HTHW) используются в Европе для отопления жилых и коммерческих помещений с начала 1900-х годов. . По мере совершенствования технологий и разработки более прочных материалов системы HTHW набирали популярность в Соединенных Штатах.
Сегодня они применяются в студенческих городках США, где необходимо распределять большое количество тепла без проблем с обслуживанием пара.
Системы HTHW обычно работают при температуре подачи 350°F и выше. Давление в системе обычно устанавливается примерно на 25 фунтов на квадратный дюйм выше давления насыщения при рабочей температуре. Давление в системе имеет решающее значение для предотвращения испарения воды в пар и предотвращения кавитации в насосе.
Основными преимуществами систем HTHW по сравнению с паровыми системами являются большая разница температур в системе и экономия топлива. Большие перепады температур в системе обеспечивают больший запас тепловой энергии. Система HTHW может выдерживать перепады нагрузки в кампусе, помогая поддерживать стабильную мощность котла. Кроме того, системы HTHW представляют собой системы замкнутого цикла, которые устраняют необходимость продувки котла и снижают потребность в подпиточной воде по сравнению с паровыми системами. Наконец, большие перепады температур систем HTHW позволяют использовать трубопроводы и оборудование меньшего размера по сравнению с паровыми системами.
Существует четыре основных компонента конструкции ГТВ-установки:
- Выбор ГТВ-генератора.
- Выбор насоса.
- Рассмотрение возможности расширения и подпитки системы.
- Анализ напряжения и схема трубопровода.
В этой статье обсуждаются все четыре недавно завершенного расширения завода HTHW в Университете Джорджа Мейсона в Фэрфаксе, штат Вирджиния.0-MMBtu-выходная мощность. С ростом числа студентов и университетского городка университет нуждался в дополнительных тепловых мощностях. Существующий завод работал на максимальной мощности, поэтому университет решил его расширить. На расширенном заводе будут размещены генераторы HTHW, первичные насосы, вторичные насосы, расширительный бак, подпиточный бак, подпиточные насосы, системы сжатого воздуха, системы HVAC, а также все необходимое трубопроводное и вспомогательное оборудование. Это дополнение сможет быть изолировано от существующего оборудования завода и по-прежнему обслуживать HTHW в кампусе.
Выбор генератора HTHW
Наиболее важным компонентом конструкции дополнительной установки был генератор HTHW. Университетская система HTHW обычно работала при температуре 360°F и поставляла воду с температурным перепадом 100°F (температура обратки 260°F). Заданное значение давления в системе составляло приблизительно 220 фунтов на кв. дюйм. Требовался новый генератор HTHW, способный обеспечить такие же рабочие условия.
У университета были проблемы с выходом из строя ламп в предыдущих генераторах, поэтому выбор нового генератора имел первостепенное значение. Генераторы HTHW имеют особую конструкцию; жаротрубные котлы и традиционные водотрубные паровые котлы не должны использоваться для обслуживания ГВС. Генераторы HTHW нагнетают воду по определенному пути потока — через расположение труб или отверстия — для балансировки потока и обеспечения равномерного распределения воды. После тщательного рассмотрения был установлен генератор HTHW с максимальной выходной мощностью 25 MMBtuh (Фото A).
ФОТО A. Новый генератор HTHW.
Частично на выбор генератора повлияла горелка, которая должна была быть способна использовать природный газ и мазут № 2 — все существующие генераторы HTHW использовали природный газ в качестве основного топлива и мазут № 2. в качестве резервной копии. При использовании обоих видов топлива для университета были важны эффективность и выбросы. Генератор был определен с предельно допустимыми выбросами 30 частей на миллион оксида азота и 50 частей на миллион оксида углерода на природном газе и эффективностью 82 процента на природном газе и 84 процента на мазуте № 2. Соблюдение этих требований по выбросам и эффективности требует точного управления горелкой. Горелка использует промежуточный вал. Для контроля выбросов были установлены рециркуляция дымовых газов и дымовая заслонка. Для поддержания заданных значений и надлежащей скорости горения в генераторе используются контурные контроллеры. Несмотря на то, что для обеспечения надлежащего пламени горелки и выбросов требовалось много настроек, генератор достиг КПД 82% на природном газе и 84% на мазуте № 2.
Кроме того, все требования по выбросам были соблюдены.
Важно отметить, что в генераторе HTHW не используется типичный экономайзер дымовой трубы. Вместо этого он включает в себя секцию трубок «внутреннего экономайзера». Как и в традиционном дымовом экономайзере, обратная вода поступает в заднюю часть генератора, где дымовые газы самые горячие. Возвратная вода поглощает энергию дымовых газов, выходящих из генератора, обеспечивая максимальную эффективность.
Выбор насоса
Установка HTHW использует первично-вторичную насосную конфигурацию. Первичные насосы (фото B) постоянно обеспечивают полный поток через все трубы генератора HTHW. Это критично для работы; если генератор не получает минимально необходимого потока, система будет подвержена риску перегрева, что может привести к тому, что температура подачи горячей воды поднимется слишком близко к давлению насыщения, как описано выше. Вторичные насосы модулируют для поддержания дифференциального давления, измеренного в удаленных местах здания.
ФОТО B. Первичные насосы HTHW.
Насосная система HTHW Университета Джорджа Мейсона уникальна. Хотя в системе используются как первичные, так и вторичные насосы, установка не является традиционной: вторичные насосы находятся на обратной стороне распределительной системы, что означает, что обратная вода сначала поступает во вторичные насосы. При такой настройке системы все насосы получают обратную воду с самой низкой возможной температурой, что помогает увеличить срок службы и предотвратить выход из строя механических уплотнений насоса.
Насосы с односторонним всасыванием. Механические уплотнения имеют вращающуюся поверхность из углерода-карбида кремния и неподвижную поверхность из карбида кремния-карбида вольфрама и рассчитаны на температуру до 400°F. В то время как насосы получают воду с более низкой температурой, чем в традиционной системе «первичный-вторичный», температура обратной воды по-прежнему колеблется примерно от 230°F до 300°F.
Каждый насос включает в себя систему охлаждения уплотнений, использующую теплообменник и охлажденную воду для снижения температуры воды на уплотнениях насоса. Эта система охлаждения уплотнений имеет решающее значение для работы и надежности насосов.
Расширение системы и модернизация
Одной из наиболее важных частей дополнения установки HTHW была установка установки на 6000 галлонов. расширительный бак. Размер резервуара был таким, чтобы все существующие, новые и будущие генераторы HTHW могли работать от него. Это было особенно важно, учитывая, что существующий расширительный бак приближался к своей максимальной емкости.
Существует два основных типа наддува расширительного бака, которые можно использовать в системе HTHW: пар и инертный газ. Наддув пара обычно используется, когда расширительный бак может быть установлен на большой высоте и там, где есть потребность в паре. В университете не было ни того, ни другого, поэтому было выбрано наддув инертным газом.
При наддуве инертным газом (азот в случае Университета Джорджа Мейсона) расширительный бак можно установить на той же высоте, что и генераторы HTHW.
Расширительный бак был подключен к коллектору обратной воды. Это позволяет поддерживать уставку давления в системе ниже, чем если бы бак находился на стороне подачи системы.
Чтобы исключить избыточное давление в системе, на расширительном баке был установлен регулирующий клапан для сброса HTHW до нового объема 700 галлонов. бак подпиточной воды (фото C). Клапан управления открывается при высоком давлении в системе. Когда HTHW сбрасывается в подпиточный бак, он выбрасывается в атмосферу. При надлежащем управлении системой HTHW регулирующий клапан расширительного бака никогда не должен открываться; однако это необходимо в случае неожиданных скачков давления в системе.
ФОТО C. Расширительный бак (зеленый) и бак подпиточной воды (фиолетовый).
Анализ напряжения и схема трубопровода
При проектировании установки HTHW важно учитывать термическую нагрузку на систему трубопровода, связанную с конфигурацией трубопровода, расчетными температурами и давлением в системе.
Из-за высоких температур подачи трубопровод будет сильно смещаться от места его установки. Чтобы уменьшить опасения, связанные с расширением трубопровода в проекте Университета Джорджа Мейсона, был проведен анализ термических напряжений. Компьютерная программа использовала температуру системы, давление, размер трубы, материал трубы, расположение опор и многое другое для создания модели, показывающей прогибы, напряжения в трубе, силы, моменты и другие результаты. Важно отметить, что все результаты напряжений были рассчитаны в соответствии с ASME B31.1, 9.0066 Силовой трубопровод .
Анализ термического напряжения был ключевой частью проекта установки по ряду причин. Во-первых, трубопроводная система должна была соответствовать требованиям ASME B31.1 по нагрузке. Труба была проложена таким образом, чтобы обеспечить возможность расширения системы, где это возможно, для снижения нагрузки на систему. Во-вторых, необходимо проанализировать силы и моменты на входном и выходном фланцах котла.
Чтобы гарантировать, что нагрузки на фланец находятся в пределах допусков производителя HTHW, на трубопроводную систему были установлены петли и пружинные подвески (фото D). Кроме того, были оценены силы и моменты, воздействующие на фланец насоса HTHW. Производители насосов допускают минимальные усилия и моменты на своих фланцах. Когда силы слишком велики, насосы подвергаются большему риску отказа. Это включает несоосность и отказы корпуса насоса. Для снижения сил и моментов на всасывании и нагнетании всех насосов HTHW были установлены сильфонные компенсаторы вместе с пружинными подвесками. Используя комбинацию пружинных подвесок, компенсаторов и трубных петель, была спроектирована и установлена трубопроводная система, соответствующая стандарту ASME B31.1.
ФОТО D. Программная модель, показывающая систему трубопроводов с пружинными подвесками и опорами.
Краткий обзор проектирования и установки
Таким образом, существует множество важных компонентов системы HTHW.
При проектировании не забудьте:
- Изучите конструкцию HTHW и условия эксплуатации.
- Выберите генератор, разработанный специально для систем HTHW. Паровой котел, модернизированный для работы на ГТВ, может преждевременно выйти из строя.
- Выберите насосы, подходящие для режима HTHW.
- Убедитесь, что в системе достаточно герметизации и подпитки.
- Выполнение анализа напряжения и нагрузки на фланец.
Следуя этим шагам, вы можете убедиться, что указаны правильные компоненты системы HTHW и построена полнофункциональная система HTHW. Установка HTHW в Университете Джорджа Мейсона была завершена в 2016 году, она полностью введена в эксплуатацию и, как ожидается, будет играть важную роль в удовлетворении потребностей кампуса в отоплении в течение многих лет.
Эрик Чренчик, инженер-механик, имеет опыт проектирования центральных установок и систем ОВКВ и управления строительством. Он разрабатывает проекты центральных установок пара, охлажденной воды и высокотемпературной горячей воды, а также распределительных систем для высших учебных заведений, государственных и медицинских учреждений.
У него есть опыт построения гидравлических моделей и анализа термических напряжений. С ним можно связаться по телефону [email protected] .
Была ли эта статья полезной для вас? Комментарии и предложения направляйте исполнительному редактору Скотту Арнольду по телефону [email protected] .
На какую температуру должен быть установлен котел центрального отопления?
Определить оптимальную температуру для вашего котла центрального отопления может быть непросто. Из-за колебаний наружной температуры и различных потребностей в горячей воде настройки вашего котла могут сильно отличаться от настроек следующего человека. Знание того, какой тип котла центрального отопления у вас есть в вашем доме, и типичные настройки температуры помогут вам определить наилучшую температуру для вашего котла или водонагревателя. Узнайте, каковы рекомендации, чтобы вы могли эффективно обогревать свой дом.
Распространенные типы котлов центрального отопления
Прежде чем пытаться отрегулировать температуру котла, может быть полезно понять, какой тип котла центрального отопления установлен в вашем доме и как он работает.
Комбинированные котлы
Комбинированные котлы, формально известные как комбинированные, стали популярным вариантом для центрального отопления, поскольку они обеспечивают отопление и горячее водоснабжение от одного блока. Главный водопровод дома подает холодную воду в пароконвектомат. Затем котел сжигает газовое топливо для производства тепла и использует теплообменник для передачи тепла воде из камеры сгорания. Поскольку в комбинированных котлах для нагрева воды используется газ или нефть, они могут быстро нагреваться.
Эти котлы намного компактнее других котлов, поскольку им не требуется место для отдельного резервуара для воды. Эта особенность делает их идеальными для небольших объектов. Несмотря на то, что отопление и горячая вода находятся в одном блоке, комбинированные котлы не могут одновременно направлять горячую воду и в кран, и в центральное отопление. Например, если центральное отопление включено, и кто-то в вашем доме включает водовыпуск, котел временно перенаправит горячую воду в водовыпуск, пока он используется.
Обычные котлы
Обычный котел также называют котлом только для нагрева или обычным котлом. Эти типы котлов состоят из трех компонентов: бойлера, отдельного бака для хранения горячей воды и отдельного бака для хранения холодной воды. Резервуар для холодной воды обычно устанавливается на чердаке или чердаке дома и использует силу тяжести для заполнения котла. Затем котел нагревает воду и подает ее прямо в радиаторы системы центрального отопления и наполняет бак горячей водой, поэтому горячая вода есть по требованию.
Если у вас большая собственность, лучше всего подойдет обычный бойлер. Этот тип котла идеален для домов с несколькими санузлами и домов с водопроводом низкого давления. Хотя обычные бойлеры занимают больше места, их отдельные баки для воды одновременно обеспечивают горячую воду и отопление.
Системные котлы
Как и обычные котлы, системные котлы могут снабжать радиаторы отопительной водой и горячей водой по запросу через водонагреватель.
Эти котлы состоят только из котла и водонагревателя. Основной водопровод дома подает воду в бойлер, что устраняет необходимость в отдельном баке для холодной воды.
Эти котлы также идеально подходят для больших домов с высокими требованиями к горячей воде. Они занимают меньше места и предлагают более гибкие варианты установки, чем обычные котлы, поскольку многие компоненты являются внутренними. Кроме того, для системных котлов по-прежнему требуется место для бойлера с горячей водой, и если в главном водопроводе низкое давление воды, это отразится на скорости потока по всему дому.
Настройки температуры котла центрального отопления
Проще говоря, нет единой температуры, на которую вы должны установить свой котел центрального отопления. Температура, на которую вы установите бойлер, будет варьироваться в зависимости от нескольких переменных, включая погоду и личные предпочтения. В идеале, вы должны отрегулировать температуру котла, чтобы поддерживать ее в определенном температурном диапазоне, чтобы предотвратить перегрев котла.
Рекомендуемые настройки температуры
Настройки температуры воды центрального отопления и емкостного водонагревателя будут отличаться друг от друга.
Для отопительной воды лучше всего отрегулировать настройки высокой/низкой температуры бойлера по мере того, как погода становится то теплее, то холоднее. В то время как низкая температура котла более эффективна и комфортна летом, более высокая температура котла больше подходит для зимы. Типичные низкотемпературные настройки должны быть в диапазоне 120-160 градусов по Фаренгейту, а высокотемпературные настройки должны быть в пределах 180-200 градусов по Фаренгейту.
Если вам нужно, чтобы температура была теплой, старайтесь поддерживать максимальную температуру около 200 градусов. Когда температура начнет подниматься выше 212 градусов, ваш котел начнет перегреваться, что может привести к протечке или взрыву котла.
Температурные настройки вашего водонагревателя, скорее всего, останутся в одном и том же температурном диапазоне круглый год.
Лучшая температура для вашего цилиндра с горячей водой составляет от 140 до 150 градусов по Фаренгейту. По соображениям здоровья и безопасности старайтесь не допускать слишком низкой температуры воды в котле.
Бактерии под названием Legionella могут расти в пресной воде с температурой 77-112 градусов по Фаренгейту. Эти бактерии могут подвергнуть вас риску заражения формой пневмонии, называемой болезнью легионеров. CDC рекомендует поддерживать температуру воды в нагревательном цилиндре как минимум выше 124 градусов.
Советы по энергоэффективности
Чтобы эффективно обогревать дом и максимизировать энергоэффективность, используйте регуляторы температуры в доме. Использование программируемых термостатов и термостатов для отдельных комнат позволяет более точно контролировать температуру в каждой комнате вашего дома. Например, в вашей спальне должно быть прохладнее, чем в других комнатах вашего дома, чтобы обеспечить комфортный и здоровый ночной сон.
Интеллектуальные регуляторы температуры автоматически регулируют температуру в вашем доме или позволяют получить доступ к элементам управления с мобильного устройства.
Эти функции дают вам возможность снизить потребление тепла, когда вы находитесь вдали от дома. Настройка котла на колебание от четырех до пяти градусов в разное время дня поможет эффективно обогреть ваш дом. Сохранение домашней прохлады во время вашего отсутствия также поможет снизить затраты.
Энергоэффективные решения с Smart Touch Energy
Возможность отапливать дом и иметь горячую воду имеет важное значение для создания комфортных условий в доме, особенно в зимние месяцы. Покупка топлива для поддержания работы котла центрального отопления может быть проблемой, но с Smart Touch Energy все меняется. Мы предоставляем потребителям возможность заказывать нефть и газ через Интернет, чтобы они могли согревать свои дома, не нарушая свою повседневную жизнь. Наша надежная команда доставит ваш заказ в течение трех рабочих дней или раньше.
Благодаря более чем 80-летнему опыту работы мы уверены, что сможем предоставить вам ресурсы, необходимые для эффективного обогрева вашего дома.
Узнайте больше о наших услугах или свяжитесь с членом нашей команды сегодня.
UT-H Водогрейный котел Водогрейный котел | Высокотемпературный котел
Более 126 лет производства
Great British
О водогрейном котле UT-H

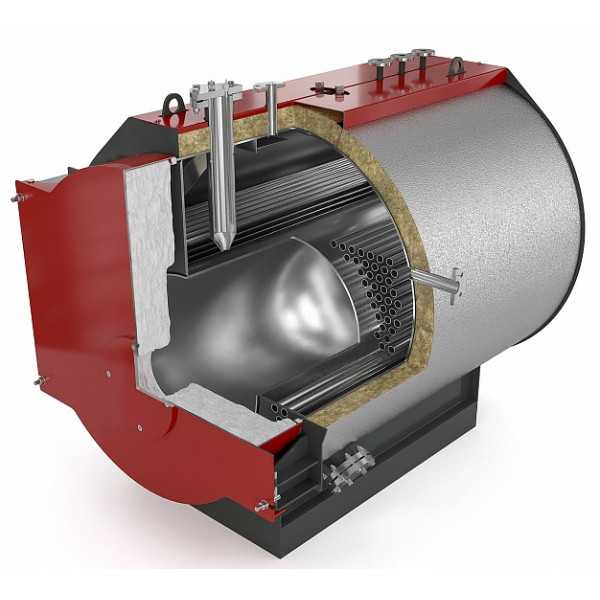

Наша точно спроектированная линейка жаротрубных трехходовых котлов предназначена для производства горячей воды при очень высоком давлении и температуре – до 30 бар и 240°C соответственно.
Мощный и надежный котел с кожухом UT-H подходит для использования в местных органах власти, таких как спортивные комплексы и бассейны, а также для коммерческих технологических установок в теплицах, заводских цехах и аэропортах, а также для теплоснабжения жилых помещений. комплексы и многоквартирные дома.
Технические данные
| Модель | УТ-Х |
| Теплоноситель | Горячая вода высокого давления |
| Дизайн | Технология трехходовой жаровой/дымовой трубы |
| Выход | 820 до 18 300 кВт |
| Предохранительное давление | до 30 бар |
Макс. температура | до 225 °C |
| Топливо | Газ, нефть, биогаз, бионефть, водород |
Высокотемпературный водогрейный котел
- Мощность от 820 до 18 300 кВт
- Котел с жаротрубным корпусом 3-ходовой конструкции
- Низкий уровень выбросов NOx
- Модулируется в соответствии с меняющимися потребностями в тепле
- Подходит для всех типов горелок
- Стабилен при пиковых и низких нагрузках
- Конструкция инжектора улучшает циркуляцию и повышает температуру возврата внутреннего потока
- Дополнительное встроенное устройство рекуперации тепла дымовых газов
Зачем вам нужен водогрейный котел UT-H
- Удобное управление
Инновационная конструкция упрощает эксплуатацию и обеспечивает легкий доступ для очистки, осмотра и обслуживания - Многофункциональное отопление
Подходит для обогрева помещений/воды и технологических процессов в диапазоне высоких температур - Дополнительное повышение эффективности
Встроенное устройство рекуперации тепла дымовых газов для еще большей эффективности - Функция самомодуляции
Пучок дымогарных труб и вместимость воды оптимизированы для обеспечения быстрой передачи тепла и адекватной подачи горячей воды. Приспосабливается к изменяющимся требованиям к теплу.
Приспосабливается к изменяющимся требованиям к теплу.Наши услуги
Аренда котла Системный дизайн Установка системы Контракты на техническое обслуживание и обслуживание Ремонт Подготовка Химическое удаление накипи
Аренда котла
Существует множество причин, по которым требуется аренда котла. Может быть, вышла из строя существующая котельная? Кратковременный промежуток между демонтажем вашего старого котла и установкой нового? Планируете долгосрочную потребность в дополнительных мощностях? Пробуете разработку нового продукта, для которого требуется пар или горячая вода?
Какой бы ни была причина, по которой вам может понадобиться арендовать промышленный котел или целую комплексную установку, мы являемся экспертами, к которым можно обратиться, и вот почему:
Никаких скрытых доплат – вы будете точно знать, сколько будет стоить аренда вашего котла, что позволит вам тщательно управлять своим бюджетом.
Быстрое и простое подключение: наши блоки по аренде промышленных котлов включают в себя все необходимое для немедленного запуска котла. . Наши высококвалифицированные чертежники работают с инженерами, рабочими на объектах и заказчиками для проектирования и создания 2D и 3D компьютерных моделей котлов, вспомогательного оборудования, макетов котельных, технических помещений, схем трубопроводов, схем электропроводки и многого другого.
Работа над тем, чтобы выбранное вами оборудование помещалось в необходимое пространство, и предоставление вам полной технической информации обо всех аспектах вашего котла и вспомогательного оборудования.
Мы также гарантируем, что поставляемое оборудование соответствует критериям спецификаций и местным нормам, включая Закон о чистом воздухе, Директиву об установках для сжигания средней мощности, BG01 и другие.
- Индивидуальные решения . Наш огромный ассортимент продукции и специально построенные производственные мощности позволяют нам разрабатывать и производить решения для котлов, точно отвечающие вашим потребностям. Закажите опрос сайта прямо сейчас и приступайте к работе.
- Гибкий подход . Мы здесь, чтобы помочь. Мы будем работать с вами на любом этапе проекта и будем рады поддерживать связь с инженерами по обслуживанию зданий, поставщиками газа и архитекторами для достижения наиболее эффективной установки.
- Попробуйте перед покупкой . Помимо аренды котла, мы можем организовать для вас посещение аналогичной установки на месте, чтобы вы могли увидеть, что вы получите, и познакомиться с другими нашими довольными клиентами
- Четкие предложения . После посещения объекта (при необходимости) мы предоставим вам подробное и четкое предложение, включающее техническую, эксплуатационную и финансовую информацию. Если применимо, мы включим прогнозы затрат и энергосбережения.
Закажите опрос сайта прямо сейчас и приступайте к работе.Узнать больше
Установка системы
Мы знаем, что бесперебойная установка жизненно важна для непрерывности и эффективности бизнеса, и ваши потребности являются нашим главным приоритетом.
Вот почему наши услуги по установке не имеют себе равных:
- Гибкий подход : Мы устанавливаем время, которое лучше всего подходит для вашего бизнеса, будь то в обычное рабочее время (с коротким запланированным отключением, если необходимо) или в выходные дни. -часы пик, такие как выходные
- Опытная команда : Наши инженеры, дизайнеры и специалисты по продажам используют 126-летний опыт компании CFB Boilers в производстве и установке паровых котлов. Вы тоже можете извлечь пользу из этого опыта.
- Мы любим вызовы : Трудное место? Ограниченный доступ? Крохотное пространство? Для нашей высококвалифицированной команды нет сложных задач, поскольку мы установили паровые котлы везде, от оловянных шахт до старых шкафов .
- Комплексное обслуживание : Наш полный ассортимент паровых котлов означает, что у нас есть системы, подходящие для большинства применений, что в сочетании с нашим техническим опытом дает нам явное преимущество, когда дело доходит до установки системы.
Узнать больше
Контракты на техническое обслуживание и обслуживание
Достижение максимальной долговечности, производительности и эффективности вашей системы парового котла, а также устранение преждевременного ремонта и поломок легко и экономически эффективно достигается с помощью наших плановых услуг по профилактическому техническому обслуживанию. Мы также заключаем контракты на обслуживание минимум на 1 год, поскольку по закону требуется, чтобы ваш паровой котел проходил ежегодную проверку.
- Бесплатная чистка котла : В рамках стандартной услуги мы разберем ваш котел и проведем его тщательную чистку. Это не является стандартной отраслевой практикой — мы делаем все возможное, чтобы обеспечить долгосрочную работу и надежность вашего котла .
- Услуга по фиксированной цене : Мы предлагаем обслуживание по фиксированной цене, чтобы обеспечить вам душевное спокойствие и полный контроль над расходами
- Никаких непредвиденных затрат : Если потребуется какая-либо дополнительная работа, мы всегда выезжаем на место, чтобы предоставить нам точную цитату. Никаких скрытых или непредвиденных затрат
- Гибкие пакеты : Мы подберем для вас пакет обслуживания, чтобы вы могли получить максимально эффективное и экономичное обслуживание
- Удобство и эффективность : Наша цель состоит в том, чтобы ваш бизнес продолжал работать без перебоев, чтобы любая работа выполнялась максимально эффективно командой наших опытных инженеров
- Полное спокойствие : Многие из наших клиентов выбирают нас на контрактной основе, гарантируя, что стандартное техническое обслуживание и ремонт полностью контролируются.
Никаких скрытых или непредвиденных затратУзнать больше
Ремонт
Долговременная работа и надежность заложены в самой основе наших котлов, которые спроектированы и спроектированы в соответствии с самыми высокими стандартами. В очень редких случаях или с некоторыми старыми котлами (некоторые из наших котлов, установленных в 1950-х годах, все еще работают!), может потребоваться ремонт.
Если это так, вы можете рассчитывать на отличное обслуживание:
- Ответ эксперта: Если клиент звонит, чтобы сообщить о проблеме, 9В 9% случаев мы можем связать их с обученным инженером, который сможет диагностировать и даже помочь решить проблему по телефону .
- Ремонт с фиксированной оплатой: Если необходима проверка на месте, мы предлагаем услугу по ремонту с фиксированной оплатой, которая гарантирует, что котел будет запущен и работает быстро и в рамках бюджета
- Время ремонта 24 часа: Контрактные клиенты получают приоритетный статус, когда речь идет об оперативном решении проблем и ремонте — мы всегда стремимся начать процесс ремонта или решить проблему в течение 24 часов
Узнать больше
Обучение
Наши курсы охватывают все аспекты управления котлами, которые можно пройти на вашем объекте или в нашей специально построенной мастерской здесь, в Эссексе.
Мы предоставляем пользователям всестороннее обучение работе с их системой и гарантируем, что они будут полностью уверены в ее работе, и мы всегда готовы дать любой совет по последующему уходу, который необходим.
По окончании курса всем кандидатам выдается сертификат о прохождении обучения котельной.
Узнать больше
Химические средства для удаления накипи
Если ваш котел нуждается в удалении накипи, мы предлагаем кислотные промывки.
Это двухдневный процесс, который включает циркуляцию кислоты в сосуде в первый день, а затем его оставляют на ночь. На второй день повторной циркуляции будут проведены проверки, чтобы убедиться, что кислота выполнила свою работу, в зависимости от того, какая у вас накипь, почти в 9 из 10 случаев вы останетесь с нетронутой оболочкой котла.
Общие Факторы, способствующие образованию накипи:
- При достаточной очистке воды
- Нет соли в солевом баке
- Неправильные процедуры продувки (т.
