Крышные котельные производства Завода ГазСинтез
Назначение крышных котельных
Крышные котельные предназначены для горячего водоснабжения, теплоснабжения и вентиляции жилых домов, а также промышленных зданий и сооружений.

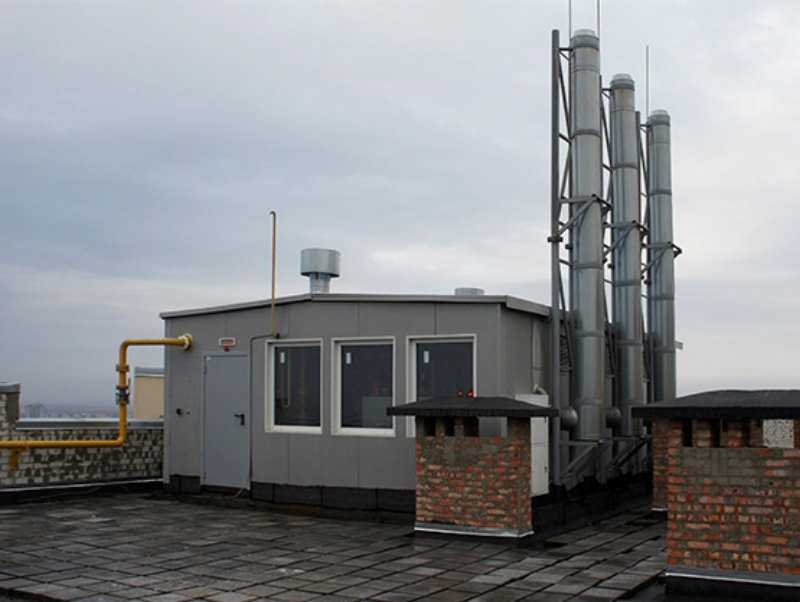

Крышные котельные размещаются на крыше дома, здания или иного сооружения на специально подготовленном покрытии здания или техническом этаже. Такой способ размещения котельной обуславливается экономической целесообразностью и экономией территории (по сравнения с котельными стационарного типа). При этом следует отметить, что не любое здание или сооружение может отапливаться крышной котельной.
Правила проектирования, изготовления и эксплуатации крышных котельных регулируются государственными стандартами:
- СП 41-104-2000 “Проектирование автономных источников теплоснабжения”
- СП 89.13330.2012 “Котельные установки. Актуализированная редакция СНиП II-35-76”
Преимущества крышных котельных
Благодаря своему размещению крышные котельные имеют ряд преимуществ перед котельными другой конструкции:
- экономическая выгода за счет экономии территории для установки отдельно стоящего здания котельной
- отсутствие необходимости прокладки длинных инженерных сетей
- простота монтажа и эксплуатации
- энергоэффективность за счет близкого расположения к потребителю и низких теплопотерь на магистральных трубопроводах
Особенности конструкции крышных котельных установок
Применение котельных установок на крыше предопределяет некоторые ограничения:
- по мощности (до 3 МВт)
- по высоте отапливаемого здания (до 26,5 м) (возможно размещение крышных котельных выше при специальном согласовании с контролирующими органами)
- по температуре воды (до 115°С)
- по давлению пара (до 0,07 МПа)
Также, запрещена установка крышных котельных на некоторых типах зданий, например, над школами, санаторно-оздоровительными учреждениями или производственными помещениями, в которых пребывает единовременно свыше 50 человек.
Крышные котельные изготавливаются и поставляются в полной заводской готовности на раме или в каркасных утеплённых блоках-модулях с уже размещенным внутри оборудованием. На месте дальнейшей эксплуатации остается только подключить котельную к тепловым сетям, наладить работу котельной.
Управление крышными котельными полностью автоматизировано. Пульт контроля и управления размещается в диспетчерском пункте.
Принцип работы и оборудование крышных котельных
Принцип работы крышной котельной аналогичен работе отдельно стоящих котельных установок: сетевая вода или теплоноситель поступает в крышную котельную по входящим трубопроводам, нагревается до необходимой температуры в котлах или через теплообменники, далее – поступает к потребителю для обеспечения теплом. Так же при необходимости в крышной котельной осуществляется приготовление горячей воды.
В паровых крышных котельных установках вода нагревается до образования пара и затем поступает в систему отопления.
Схема оборудования крышной котельной
Состав технологического оборудования крышной котельной определяется требованиями к мощности котельной и видом топлива (газ, жидкое топливо). Так, к основному оборудованию крышных котельных относится:
|
Технические характеристики крышных котельных производства Завода ГазСинтез
Ⓡ
| № | Наименование | Значение |
|---|---|---|
| 1 | Мощность котельной | до 3 МВт |
| 2 | Варианты размещения оборудования | на раме, в металлическом блок-боксе |
| 3 | Тип контура теплоснабжения | открытый зависимый, закрытый независимый с теплообменниками, контур с гидравлическим разделителем |
| 4 | Тип используемого топлива | газ низкого давления |
| 5 | КПД котлов, % | 92-97 |
| 6 | Степень автоматизации | автоматический режим управления с выводом параметров работы на выносной диспетчерский пульт |
| 7 | Срок службы котельной | 15 лет |
Чертежи фасада крышной котельной на примере ГазСинтез-К-1000
Расчет стоимости крышной котельной производства Завода ГазСинтез
Ⓡ в Вашем городеДля расчета и подбора необходимой крышной котельной с учетом доставки до места эксплуатации Вы можете:
- связаться со специалистами Завода ГазСинтезⓇ по телефону 8-800-555-4784
- скачать Опросный лист для дальнейшего заполнения его Вашими специалистами; заполненный Опросный лист просим высылать на электронную почту
- указать контактную информацию в форме “Запрос цены”, и наш специалист свяжется с Вами
Информируем Вас, что специалисты Завода ГазСинтезⓇ готовы выполнить весь комплекс услуг для сдачи объекта в эксплуатацию:
- проектирование системы теплоснабжения с применением крышной котельной установки
- разработка рабочего проекта
- изготовление крышной котельной в соответствии с требованиями государственных норм и правил
- доставка крышной котельной на объект строительства
- строительно-монтажные работы (устройство фундамента и сетей)
- пуско-наладка крышной котельной на площадке строительства
Крышные котельные | Альянстепло | Москва
Компания «Альянстепло» предлагает полный перечень услуг по крышным котельным установкам – от проектирования до введения в эксплуатацию.
Заказывайте строительство крышной котельной мощностью от 0,1 до 5 МВт «под ключ» по доступным ценам в Москве! Возможна транспортировка в другие регионы России.
| Тип котельной | 0,2 | 0,24 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,24 | 1,6 | 1,7 |
| Номинальная теплопроизводительность, МВт (Гкал/час) | 0,2 (0,17) | 0,24 (0,21) | 0,3 (0,26) | 0,4 (0,34) | 0,5 (0,43) | 0,6 (0,52) | 0,7 (0,6) | 0,8 (0,69) | 1,0 (0,86) | 1,24 (1,06) | 1,6 (1,38) | 1,7 (1,46) |
| Вид здания, на котором производится установка | Жилое / производственное | |||||||||||
| Потребляемая мощность, кВт не более * | 2,7 | 3,0 | 3,7 | 4,3 | 5,8 | 8,0 | 11,0 | 11,7 | 12,2 | 13,0 | 16,0 | 20,0 |
| Количество котлов | Двухтопочный котел вертикальной компоновки. (1+1) | |||||||||||
| Напряжение электросети, В | 220/380 | |||||||||||
| Топливо | Газ природный ГОСТ 5542. | |||||||||||
| Максимальный расход газа, нм3/ч | 24,2 | 34 | 35,2 | 48,3 | 75,8 | 75,8 | 92 | 120 | 120 | 186 | 226 | 226 |
| Температурный режим котельной, °С | 95 (115) – 70 | |||||||||||
| Температура уходящих газов, при номинальной теплопроизводительности, °С | 160-190 | |||||||||||
| Коэффициент полезного действия (без учета потерь в теплосетях), % | 99,5 | |||||||||||
| Режим работы котельной | Автоматизированный (без присутствия обслуживающего персонала) | |||||||||||
| Габаритные размеры котельной, м | 7,4 x 2,45 x 3,1 | 8,6 x 2,4 x 3,1 | 9,8 x 3,0 x 3,5 | |||||||||
| Тип котельной | 1,9 | 2,0 | 2,4 | 2,6 | 2,8 | 3,2 | 3,6 | 4,0 | 4,8 | 5,0 |
| Номинальная теплопроизводительность, МВт (Гкал/час) | 1,9 (1,7) | 2,0 (1,72) | 2,4 (2,06) | 2,6 (2,24) | 2,8 (2,4) | 3,2 (2,75) | 3,6 (3,1) | 4,0 (3,44) | 4,8 (4,13) | 5,0 (4,3) |
| Вид здания, на котором производится установка | Жилое / производственное | Производственное | ||||||||
| Потребляемая мощность, кВт не более * | 22,0 | 23,0 | 24,0 | 25,0 | 26,0 | 27,0 | 35,0 | 53,0 | 55,8 | 68,0 |
| Количество котлов | 2 | |||||||||
| Напряжение электросети, В | 220/380 | |||||||||
| Топливо | Газ природный ГОСТ 5542. | |||||||||
| Максимальный расход газа, нм3/ч | 226 | 280 | 362 | 362 | 362 | 414 | 500 | 500 | 702 | 702 |
| Температурный режим котельной, °C | 95 (115) – 70 | |||||||||
| Температура уходящих газов, при номинальной теплопроизводительности, °C | 160-190 | |||||||||
| Коэффициент полезного действия (без учета потерь в теплосетях), % | 99,5 | |||||||||
| Режим работы котельной | Автоматизированный (без присутствия обслуживающего персонала) | |||||||||
| Наружные ограждения | Панели типа “Сендвич” Венталл | |||||||||
| Габаритные размеры котельной, м | 7,4 x 7,4 x 3,2 | 9,6 x 7,4 x 3,5 | 9,8×8,6×3,5 | |||||||
* — данные могут меняться в зависимости от комплектации котельной.
