Котлы навьен неисправности: Неисправности котлов Навьен – коды и ошибки 02, 03, 10 и другие, причины и методы устранения

Содержание

Неисправности, ремонт и обслуживание котла Navien Deluxe

______________________________________________________________________________

Отчего часто отключается газовый настенный котел Навьен Делюкс Коаксиал 24 кВт? Например, на днях поджиг совершенно не функционировал. Чистку котла производили в начале месяца. Что может быть?

Можем предположить, что присутствуют неполадки в системе дымоотвода. Вам нужно осмотреть дымоход. Неработоспособность электророзжига означает неисправность одной из его деталей из-за непостоянного напряжения или протечки воды.

Кто-нибудь помогите, пожалуйста, прояснить ситуацию с дымоходом? Уже двое суток возникает возвратная тяга, при этом дым проходит сразу же на кухню. Дымоход делал я сам. Он представляет собой трубу из стали. Может быть в расчетах допущена ошибка.

Агрегат отлично функционирует в цикле ГВС, хотя когда включаешь отопление, происходит кипение воды, и прибор выдает сбой. Что это за поломка, и каким способом можно устранить?

Возможно, насос циркуляции имеет поломку, плата управления имеет повреждения, термодатчик неисправен. Также может загрязниться сетка фильтра.

На этапе снабжения горячей водой агрегат поочерёдно стал выдавать то холодную, то горячую воду. Не понимаю, какая взаимосвязь. Как самому настроить нагрев теплоносителя?

Вероятней всего, есть грязь в системе отопления или теплообменник нуждается в чистке. Помимо этого, может быть неисправность реле протока или неисправен циркуляционный насос.

Основной причиной может быть неверно выполненная конструкция дымохода. Может быть отложение сажи на стенках трубы, которое достаточно ограничивает его производительность. Кроме этого, желательно контролировать вентиляцию в жилых помещениях.

Установил неделю назад двухконтурный котел Navien Deluxe 16K. Прибор моментально выполняет подъем температуры выше 96 градусов, но потом встает с ошибкой. Впоследствии, после его охлаждения, начинает автоматически запускаться. Как устранить поломку?

Приостановка работы по перегреву обозначает отсутствие циркуляции теплоносителя. Изначально следует осмотреть краники радиаторов. Их надо открыть. После проводится проверка на чистоту фильтрующего элемента, а также следует убедиться, не имеет ли грязи теплообменное устройство.

Провел ввод в эксплуатацию такой же модели в марте. Примерно через три месяца аппарат вдруг стал шуметь. Не могли бы Вы подсказать, из-за чего он шумит?

Скорей всего, теплообменник имеет накипь. Если вода имеет жесткость, то со временем в радиаторных трубках отложится известковый налет.

Я планирую в загородном доме подсоединить настенный котел Навьен Делюкс 13К. Интересует, как самому грамотно требуется запускать этот прибор в эксплуатацию?

Для правильного запуска в эксплуатацию данного оборудования следует произвести определенные мероприятия. Подключаем электропитание прибора. Установить в открытое положение газовый вентиль. Затем включаем главную горелку. После отрегулировать желаемую температуру.

Нам нужно сделать техобслуживание. Посоветуйте, как лучше слить воду с прибора?

Согласно мануалу, такая процедура выполняется так. Отсоединить агрегат от сети. Закрыть газовый вентиль. Приоткрываем автоматический воздухоотводчик. Полностью открываем сливной кран. Далее убрать вытекшую жидкость. Если необходимо, допускается сливать жидкость через клапан сброса. Этот клапан размещается в нижней части аппарата.

Можете рассказать, как нужно диагностировать работу трехходового клапана? Есть подозрение, что этот компонент плохо открывается. В цикле отопления не прокачивает крайние батареи, а в режиме ГВС греется труба для поступления отопления под котлом.

Все верно, следует проверять 3х-ходовой клапан относительно плохого хода его штока в среднем положении. Также рекомендуем сделать проверку самой системы отопления.

Используем дома газовый котел Deluxe Coaxial 24K. До этого дня трудился без вопросов. В данный момент через 5 секунд после старта он тухнет.

Думается, что у него не получается прогнать воду в систему. Помогите, пожалуйста, что за фактор неполадки? Возможным фактором данной неисправности может быть электрод-ионизатор, который не видит огонь, либо уменьшение циркуляции.

Недавно возникла неисправность с отопительным прибором. В цикле нагревания он стал свистеть. Я решил перезагрузить его - попытка удалась, но изменений не произошло. Может, кто подскажет, в чем причина свиста?

Очень часто сильный свист возникает, если неверно выполнена регулировка давления на форсунках газогорелочного устройства. Требуется проверить установленную величину и исправить при необходимости.

В котёл вчера попала вода, и он стал работать со сбоями. К примеру, настраиваем любую температуру, а цикл нагревания доходит исключительно до 24 градусов, и потом прибор встает в аварию. Объясните, в чем проблема?

Если был залит водой блок платы управления, скорей всего, плата работает не корректно. Попробуйте выполнить ее перезагрузку с помощью полного отключения агрегата от электросети. Затем заново включите и проверьте его исправность.

Двухконтурный настенный котел Навьен Делюкс 16К не может выполнить пуск. Когда держишь клавишу старта, горелка работает. Но если не фиксировать клавишу, агрегат начинает тухнуть. Объясните причину неисправности?

Похоже, вышел из строя термоэлемент или проблемы с газовым клапаном. Еще может возникнуть понижение давления газа на входном трубопроводе. В некоторых случаях имеется недостаток напряжения платы управления.

У нас появилась неполадка. Запуск происходит с трудом. Запальная горелка загорается, а главной горелке огня нет. Помогите разобраться, какая это причина?

Похоже, функциональный сбой работы узла розжига. Советуем сделать техобслуживание аппарата и очистить устройство зажигания.

Отчего котел Navien Deluxe 20K не выключается во время того, как нагонит необходимую температуру? Нагрев происходит до 85 градусов, потом уходит в аварию. После перезапуска проблема повторяется.

Предположительно, электронная плата неисправна, термодатчик имеет повреждение, сломалась кнопка датчика защиты. Вполне возможно, что произошла ошибка регулировок автоматики.

Скажите, пожалуйста, из-за чего котел не нагревает воду более 70 С? Нам нужно выставить больше, но на экране высвечивается, что это наибольшая величина. Как можно повысить нагрев?

В случае, если агрегат не исполняет цикл подъема температуры отопительного контура, то можно предположить следующие проблемы. В настройках параметров стоит ограничение на максимальную температуру нагревания не выше 70С. Прослеживается уменьшение тяги в дымоходе.

Котел Делюкс 24К нестабильно функционирует в цикле нагревания контура ГВС. Из крана течет чередуясь то горячая вода, то холодная. Объясните, Из-за чего эта неисправность?

Причины появления повреждения могут быть следующие. Произошел подмес холодной воды вследствие того, что неисправен 3-х ходовой клапан. Сильное загрязнение теплообменника. Рекомендуем Вам его очистить.

Под котлом имеется кран, из него нередко происходит утечка воды. Сам прибор не работает. Что нужно делать?

Похоже, происходит выход теплоносителя через защитный клапан. В таком случае, это означает повышение давления в системе. Помимо этого может быть не перекрыт вентиль подпитки системы либо требуется накачать расширительный бак.

Объясните, из-за чего резко прыгает вверх давление, и в то же время начинает срабатывать клапан сброса воды? Дисплей выдает всякий раз значок отопления в цикле нагрева прибора. Как быть?

Присутствует неисправность термодатчика в контуре отопления. Отсутствует нормальная циркуляция в отопительной системе.

Поясните, как почистить фильтр на холодную воду?

Сначала необходимо освободить от воды контур горячего водоснабжения. Следующая операция - отвернуть гайку датчика потока. Затем демонтируем датчик и фильтр из углубления. После снятия чистим от накопившихся примесей и грязи.

Аппарат в период включения и ранее мог гудеть, а в данное время шум усилился. Изначально звук пропадал быстро, сейчас же продолжается дольше. Кто-нибудь с такой проблемой сталкивался?

Возникновение постороннего шума можно объяснить наличием минеральных отложений на внутренних стенках теплообменного устройства прогрев которого следует не одинаково ввиду различной толщины стенок. Чем больше теплообменник засорен, тем отчетливее грохот, из-за чего ниже отдача тепла.

Газовый настенный котел Navien Deluxe Plus функционирует, но в системе вода, видимо, не циркулирует. Заметно нагревается насос, действующий на обратку. Что могло случиться?

Вероятно, загрязнился фильтр или где-нибудь перекрыли кран, что блокирует движение теплоносителя. Мог также выйти из строя насос циркуляции.

Почему не приготавливается гор. вода? Вода вытекает еле теплая. Объясните, что случилось?

Обнаружение неполадок можно по нескольким путям. Например, поломка температурного датчика ГВС, требуется провести его замену. Также велика вероятность того, что случился сбой регулировок мощности аппарата на нагрев воды.

Часто просматривается срыв пламени при поджиге. Горелка не грязная, дымоход в порядке, с тягой проблем нет. В каком месте искать?

Аппарат не определяет пламя вследствие плохого импульса с блока управления горением. Требуется диагностировать провод между ионизационным датчиком и электродом. Возможно, надо подтянуть его. Еще могла лопнуть изоляция датчика, которая предусматривает замену.

Установили неделю назад данный прибор. Сегодня во время запуска фитиль зажигается на 9 секунд, но главная горелка не подхватывает пламя, и из-за этого прибор начинает затухать. Как можно решить эту проблему?

Причина, скорей всего в том, что имеет дефект блок розжига или неполадки с горелкой. На всякий случай можно проверить, не нарушилась ли фазировка во время подсоединения к электросети.

Мне сделали в середине этого года установку котла Navien Deluxe Coaxial 13K. Предположительно спустя полгода возник сбой в контуре ГВС, при этом отопление действует нормально. Пытался пользоваться горячей водой, но прибор лишь изображает температуру, и выполнять нагрев не считает нужным. В чем проблема?

Есть предположение, что неисправен 3-х ходовой клапан. Он должен быть заменен.

Скажите, пожалуйста, для каких функций в котле нужен предохранительный температурный датчик?

Этот датчик не допускает подачу газа в газогорелочный блок, если происходит перегрев жидкости первичного теплообменника.

Требуется промыть и очистить первичный теплообменник. Скажите мне, какие действия провести, чтобы правильно демонтировать этот компонент?

Теплообменник несложно вынимается из котельного агрегата при использовании обычной отвертки. Вот процесс снятия. Проводим слив воды из аппарата, применяя выпускной кран. Далее требуется опорожнить систему ГВС. Открутить болты крепежа основного теплообменника и вытащить его из рамы.

Я провел подключение данной модели. Примерно спустя 3 месяца снизилось давление воды в агрегате. Часто он сбрасывает его и останавливается. Другими словами совсем не держит давление. Почему это происходит?

Когда агрегат не набирает водяное давление, скорей всего, имеется течь из крана подпитки. Когда произошло отключение и давление воды падает до нуля, то поврежден 3х ходовой клапан.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________





______________________________________________________________________________

______________________________________________________________________________

Как определить и устранить ошибки и неисправности в котлах Навьен

__________________________________________________________________________

Как определить и устранить ошибки и неисправности в котлах Навьен


Ошибка 02 - Пониженное давление воды в отопительной системе или неполадка датчика протока. За ошибку 02 отвечает датчик протока отопительного контура, который находится на выходе первичного теплообменника. Если движение воды в контуре отопления происходит свободно, то после запуска циркуляционного насоса контакты датчика замкнутся и сигнал фиксирует блок управления, в обратном случае экран пульта выдает код ошибки 02. Причины этой неисправности следующие: слабое давление в отопительной системе. Контроль за давлением в котлах Навьен осуществляется стрелочным манометром, располагающимся на фронтальной крышке. Требуется проверить и сделать подпитку системы до показателя 1,2-1,5 бар. Неполадка датчика протока (при проверке замеряют сопротивление датчика перед и после запуска циркуляционного насоса). Отсутствует циркуляция в контуре отопления. Неисправность платы управления. Потеря циркуляции означает, что теплоноситель не имеет возможности корректно совершать движение по трубам. Препятствуют этому загрязненные фильтры очистки, замерзшие участки трубопроводов,
закрытые краны по периметру отопительной системы, присутствие воздуха или неисправности функций насоса циркуляции. Для того чтобы удалить воздух, попробуйте запуск котла в режиме тестирования. Перед этой процедурой не забудьте открыть клапан воздухоотводчика на насосе. Для активирования режима теста, требуется отключение агрегата и перевод переключателя 1 на колодке DIP-Switch платы в позицию ON.

Ошибка 03 - Электрод ионизации не подает сигнал. Признаки возникновения ошибки 03 в котле Навьен можно ограничить двумя группами. Неудачный розжиг (не появляется пламя). Розжиг происходит, но сразу пламя гаснет. При ситуации, когда не происходит розжиг, рекомендуется провести проверку давления газа на входе и выходе газового клапана (выполняется при помощи диф. манометра). Осмотреть состояние электродов розжига (зазор, нормам изготовителя, их чистоту). Корректное расстояние между электродами должно быть 3,5-4,5 мм. Проверяют изоляцию проводов питания электрода. Провести контроль регулировки мощности агрегата на DIP-переключателе. Проверить, поступает ли напряжения на трансформатор розжига. Также ошибка 03 может произойти в случае нестабильного горения (прерывистое пламя) или когда блок управления не может зафиксировать наличие пламени. В такой ситуации требуется удостовериться, что соединения электрода ионизации с платой управления надежны. Выполнить проверку заземления прибора и отсутствия грязи на электроде. Нестабильное горение также может проявляться повышенной скоростью работы вентилятора, поэтому нужно убедиться, что шланг, проходящий к турбине от датчика APS, присоединен хорошо и на нем нет повреждений. Возможно, что в процессе проверки не получится упорядочить работу агрегата, то в этом случае рекомендуется провести диагностику электронной платы управления, отремонтировать ее или заменить.

Ошибка 04 - Датчик пламени подает некорректный сигнал или произошло короткое замыкание. Убедиться, что контакт ионизационного электрода с корпусом агрегата или горелки отсутствует. Выполнить проверку электронной платы. Если горение отсутствует, то поступает сигнал о наличии пламени. Короткое замыкание в цепи электрод ионизации и блока управления. Происходит касание электрода о корпус аппарата (горелки).
Электронная плата дает сбой. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления.

Ошибка 05 - Температурный датчик отопления неисправен. Замерить эл. сопротивление датчика и провести сравнение результатов по таблице температур. Удостовериться, что соединения платы с датчиком надежны. Неисправность полупроводникового температурного NTC датчика отопительной воды. Выполнить проверку сопротивления датчика, и если требуется, заменить его. Нет коммутации между контактами температурного датчика отопления и коннектором блока управления. Отсоединить разъемы и вновь их соединить, добиваясь, таким образом, нормального контакта.

Ошибка 06 - Произошло короткое замыкание в цепи датчика температуры отопления. При сообщении с этим кодом ошибки нужно прозвонить или провести замену датчика. Неисправность полупроводникового температурного NTC датчика отопительной воды. Выполнить проверку сопротивления датчика, и если требуется, заменить его. Короткое замыкание в цепи термодатчика и блока управления. Проверить цепь на
присутствие замыкания, и если нужно поменять датчик на новый.

Ошибка 07 - Повреждение термодатчика горячего водоснабжения (ГВС). Выполнить проверку зависимости сопротивления от температуры на термодатчике. Удостовериться, что датчик надежно подключен к блоку управления. Неисправность полупроводникового температурного NTC датчика ГВС. Выполнить проверку сопротивления термодатчика, и если требуется, заменить его. Нет коммутации между контактами термодатчика горячего водоснабжения и коннектором блока управления. Отсоединить разъемы и вновь их соединить, добиваясь, таким образом, нормального контакта.

Ошибка 08 - Короткое замыкание термодатчика ГВС. При сообщении с этим кодом ошибки следует прозвонить или провести замену датчика. Неисправность полупроводникового температурного NTC датчика ГВС. Выполнить проверку сопротивления датчика, и если требуется, заменить его. Короткое замыкание в цепи термодатчика ГВС и блока управления. Проверить цепь на присутствие замыкания, и если нужно, поменять датчик на новый.

Ошибка 09 - Поломка вентилятора. Провести измерение сопротивления обмотки вентилятора (номинальный показатель 23 Ом). Удостовериться, что вентилятор имеет на клеммах напряжение 220В. Вероятен дефект в схеме электронной платы управления (рекомендуется выполнить диагностику). Подача питания на электродвигатель вентилятора присутствует, но нет его вращения. Неисправность электродвигателя вентилятора. Провести проверку обмотки мотора вентилятора на предмет обрыва или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при температуре 20 градусов. Если нужно, выполните замену вентилятора в сборе. Электронная плата дает сбой. Выполнить перезапуск агрегата. Если сбой повторяется, произведите замену платы управления. Вентилятор функционирует, но не может набирать номинальные обороты. Провести контроль напряжение электропитания, которое подается на электродвигатель вентилятора. Прозвоните обмотку мотора вентилятора на межвитковое замыкание, то есть проверить ее сопротивление. Если нужно, выполните замену вентилятора в сборе. Проверьте значение напряжения питания в электросети. Оно должно быть равно 220В. Если оно повышено или понижено, требуется подключение аппарата к электрической сети через трансформатор-стабилизатор напряжения. Сбой
функций системы фазового регулирования напряжения, то есть электронная плата дает сбой. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления. Неполадка датчика фазового управления. Выполните замену вентилятора в сборе.

Ошибка 10 - Неполадки в работе системы вывода продуктов сгорания. Эта неисправность связана с механизмом удаления дыма. Продукты сгорания обязательно должны выводиться посредством встроенного вентилятора. Чтобы контролировать работу вентилятора и определять наличие допустимой тяги в котлах применяется дифференциальное реле, соединяющееся 2-мя двумя пластиковыми трубками с турбиной. При запуске вентилятора происходит разряжение, реле замыкается, и агрегат корректно выполняет свои функции. Ошибка 10 может также возникнуть при засоре дымохода, наличии обратной тяги либо неверном подсоединении вентилятора с датчиком контроля воздушного давления. В последнем случае рекомендуется провести проверку трубок. Желтую нужно подсоединять к нижней части вентилятора, а прозрачную - к верхней. Также осмотреть сами трубки на предмет изломов, деформаций или внутреннего конденсата.
Следует учитывать, что при прямых порывах ветра или засора, в дымоходе происходит повышенное сопротивление.

Ошибка 13 - Датчик протока системы отопления замкнут. Датчик залип или неисправен блок управления. Проверить цепь Датчик протока - Блок управления на обрыв, и если требуется поменять датчик. Возможно, завис подвижный исполнительный механизм с флажком. Разобрать датчик и прочистить.

Ошибка 15 - Внутренний сбой электронной платы. При сообщении с данным кодом ошибки необходимо выполнить проверку всех контактных соединений коннекторов компонентов агрегата, которые соединяются с коннекторами блока управления. Отсоедините разъемы коннекторов компонентов агрегата от разъёмов блока управления, а затем вновь соединить их для корректного контакта. Выполнить перезапуск. Если сбой
повторяется, произведите замену платы управления. Неправильно установлены DIP-переключатели на контроллере. Проведите корректную установку положения DIP-переключателей. Выполнить перезапуск. Если сбой повторяется, произведите замену платы управления. Котел оборудован платой управления, модель и версия которой не совпадают с его модификацией. Требуется замена электронной платы.

Ошибка 16 - Перегрев котла. Аварийный термостат подает сигнал. Перегрев может произойти из-за недостаточной циркуляции теплоносителя (код ошибки 02), засора теплообменника или неисправности самого термостата. Защита срабатывает при 98С, отключение аварии при остывании до 83С. Включился датчик по перегреву (предохранительный термостат) и заблокировал работу агрегата. В моделях Navien Ace датчик перегрева срабатывает при следующих температурах: отключение - 98C; включение 83C. Следует дождаться, пока агрегат остынет и провести его перезапуск. Неисправность или некорректная работа самого датчика по перегреву. Выполнить замену датчика. Обрыв цепи Датчик по перегреву - Блок управления. Выполнить замену датчика. При запуске прибора 3-х ходовой клапан не переключился на контур отопления, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Выполнить перезапуск аппарата, если сбой повторится, трёхходовой клапан на замену.

Ошибка 27 - Обрыв или короткое замыкание цепи датчика давления воздуха. Прозвонить цепь Датчик APS — Блок управления на обрыв или КЗ. Если обнаружатся неполадки, поменять датчик APS. Поврежден или неверно работает датчик Холла. Поменять датчик APS. Нет коммутации между контактами датчика APS и коннектором блока управления. Отсоединить разъемы и вновь их соединить, добиваясь, таким образом, нормального контакта. Электронная плата дает сбой. Выполнить перезапуск прибора. Если сбой повторяется, произведите замену платы управления.

Устранение неполадок

Котел показывает ошибку 02. Провел проверку проточника и трехходового клапана. Все исправно. Подскажите, в чем еще может быть проблема?

Проверьте датчик перегрева и работу насоса. Если с этим все в порядке, то, скорее всего, проблема в теплообменнике (забит).

Сломался настенный котел Навьен Айс. Когда появляется на табло ошибка 02, одним из решений проблемы является необходимость открытия верхней заглушки на его корпусе. Пока мне это помогает, но явно требуется ремонт аппарата. Давление газа я проверял, с расширительным баком все в порядке, дымоход чистый (не разбирал, прочищал проволокой и сжатым воздухом). В данный момент он в работе, но, если закрыть крышку,
снова появится ошибка.

Ошибка 02 означает, что в системе отопления не хватает воды, или же, возможно, сорвало датчик протока (в системе турбо). Проверяйте датчик протока, а также фильтра и теплообменник на чистоту.

В эксплуатации газовый котел Навьен Делюкс Turbo. Тот, который с крутилкой. Работает он почти без тактования и настроен по температуре теплоносителя. Последнее время он стал работать как-то неправильно. Что нужно сделать, чтобы провести правильное техническое обслуживание? А странность работы заключается в трех следующих моментах. Когда агрегат работает в зимнем режиме, то устанавливаю на пульте 60С, а при подаче воды в ГВС охлаждаю ее до нужной температуры путем подмешивания в нее холодной. В целом, такая система работает стабильно, но иногда бывают проблемы. Если в системе очень слабый напор воды, то случается ее перегрев. Сейчас, даже если я открываю несколько кранов в доме, он все равно поднимает температуру воды до 70-80С, потом выключается и охлаждает ее до 45С. И так раз за разом. Потом, через какое-то время, он начинает греть воду нормально и держать ее 60С. Есть подозрения, что нужно отключать горячую воду для срабатывания трехходового клапана. Когда аппарат греет воду на отопление, происходит похожая ситуация. Устанавливаю температуру теплоносителя 57С. Он достигает
заданного значения и выключается, вместо того, чтобы начать поддерживать. Температура опускается до 52, а затем снова начинает расти. А пару недель назад появилась еще одна проблема. Теперь котел разжигается не с первого раза. Пошевелил трехходовой клапан, почистил фильтра. Затем отрегулировал минимальное давление газа (был ниже, чем следует). Вроде бы проблема ушла. Даже перегрев на ГВС стал меньше. Но все
равно продолжает смущать вот что: при работе на 13К, минимально давление требуется настроить на 11 мм водного столба. А у меня сейчас уже полностью выкрученный регулировочный винт и давление около 200. Что с этим делать и есть ли возможность его как-то снизить?

Работающая электроника имеет очень неприятное свойство, она может зависать. У меня настроен на работу от температуры в помещении. За эту зиму случилось уже два случая, что он не включился, несмотря на то, что температура в помещении стала уже ниже на 2С, чем было задано. Еще наблюдается нестабильность по времени в открытии клапанов.

Уже более трех лет эксплуатирую настенный котел Navien Ace. Последнее время все чаще и чаще стала появляться ошибка 10. Что это может быть?

Ошибка 10 указывает на загрязненность теплообменника, а именно той его части, что расположена в камере сгорания. Это могут быть продукты сгорания или иные инородные предметы, застрявшие между пластинами. Для очистки желательно вызвать мастера, так как для этой процедуры требуется демонтировать всю камеру сгорания.

Неисправность газового двухконтурного котла Navien Turbo. В последнее время он стал показывать ошибку 11. Это ошибка датчика воды, а у меня, вроде бы он даже не установлен.

Ошибка 11 означает неполадки в системе наполнения отопительной водой. Да, в вашей модели нет автоматического клапана, но такая ошибка может быть показана после трехкратного появления ошибки 02.

Мы почти год эксплуатируем котел Navien и до настоящего времени никаких проблем не наблюдалось. Но вчера он выключил пламя и показал ошибку 03. Я проверил газовый шланг – подача газа в норме. То есть газ до него доходит, а там он где-то застревает. Что это может быть?

Ошибка 03 может означать следующее: Слабое давление газа. Проверяется по газовой плите. Если пламя не меняется, то требуется проверить трассу до самого котла. Для этого лучше обратиться к специалистам – так безопаснее. Если газ в норме, то требуется проверять газовый клапан или трансформатор розжига (именно он дает искру). Если агрегат все-таки хоть иногда поджигается, то дело не в трансформаторе. Нужно искать, где засорился клапан. Так же можно проверить все провода на обрыв или короткое замыкание.

Почему может случиться ошибка 10 у навесного котла Навьен Делюкс 24 кВт?

Ошибка 10 может появляться в нескольких случаях. В первую очередь необходимо проверить дымоход. Возможно, у него нарушена проходимость, и выхлопные газы не отводятся нормально. И ошибка 10 – эта защита системы. Неправильно работает датчик воздуха. Если у вас уже старый агрегат, то единственное решение – замена. Нестабильная работа вентилятора горелки. Иногда вместо замены датчика воздуха проблему можно решить, установив трубочку из силикона.

Газовый двухконтурный котел Навьен показывает ошибку 02. Как я понимаю, она означает низкий уровень воды в системе отопления. Давление 2 Атм. С чем это связано?

Вся проблема этих моделей в отсутствии датчика давления теплоносителя. Вместо этого в нем установлен датчик протока, и если движение теплоносителя нарушено, то агрегат показывает такую ошибку.

Подскажите причину ошибки 02?

В первую очередь обозначения ошибок можно посмотреть в паспорте. Там есть и расшифровки ошибок, и самые распространенные способы их устранения. Многие проблемы вы можете устранить сами. Помимо этого, ошибка 02 может указывать на слишком низкий уровень воды. Нарушена циркуляция теплоносителя в системе отопления. Рекомендуем проверить все фильтра, и, если требуется, почистить их. Также можно попробовать
устранить воздушную пробку, стравив воздух из радиаторов.

Сегодня случилась неисправность в бытовом котле Navien Deluxe. После того, как в его системе упало давление, он перестал работать на нагрев воды (ГВС). Давление удалось привести в норму, а он, даже после перезагрузки, показывает ошибку 03. На пульте кран подачи газа перекрыт, но по факту он остается открытым.

Ошибка 03 указывает на проблему розжига котла. Чаще всего это случается из-за отсутствия газа в системе, но это не единственная причина. Во-первых, стоит прислушаться, есть ли при попытке запуска слабый треск. Если он есть, значит, проблему с искрой можно исключить. Значит, проблема точно в газе. При первичной подаче газа впереди него всегда идет воздух, который следует стравить на газовой плите (делать это нужно
будет до тех пор, пока плита не начнет гореть нормально). Помимо этого, при ошибке 03 еще следует проверить работу трансформатора зажигания и газовый клапан на предмет посторонних включений.

Установлен газовый котел Deluxe 24K. Я поменял в нем коллектор с форсунками, так, чтобы можно было работать на сжиженом газе. Дип переключатель настроил соответственно. При попытке запустить его газ не загорается и появляется ошибка 03. С чем это может быть связано?

Наиболее вероятно, что проблема заключается в давлении газа в баллоне. Иногда некоторым клиентам меняли 2-3 лягушки на баллоне, прежде чем все начинало нормально работать. Давление газа должно составлять 300 мм водного столба. Но для точной диагностики лучше, чтобы аппарат осмотрел специалист.

В частном доме смонтирован коаксиальный котел Асе 16К. При его работе слышны гидроудары и наблюдаются перепады давления (если судить по манометру). При включении подачи воды горячая вода чередуется с холодной. В чем может быть поломка?

В первую очередь требует проверки и, возможно, замены, 3-х ходовой клапан. Далее необходим осмотр теплообменника на наличие накипи. Если сильно забит (смотреть надо с обеих сторон) – потребуется замена. Если подключен второй наружный насос, то проверить наличие гидроударов без него. Если такого насоса нет, то проблема именно в трехходовом клапане. Возможно, он засорен.

Почему вода в навесном котле Навьен Делюкс 16К нагревается на отопление, если используется только ГВС? Я подозреваю подтекание 3-ходового клапана, который пропускает воду из ГВС в систему отопления. Индикатор давления же показывает только давление в системе отопления?

Трехходовой клапан в этих моделях является их слабым местом. Но вода через него просочиться не может, так как он только перенаправляет потоки. Единственное, что он может не до конца закрываться, тогда вода будет теплой.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Как устранить неполадки в котлах AEG

Неисправности газовых котлов Бугатти и их устранение

Неполадки и ремонт котлов Chaffoteaux

Рекомендации по регулировкам и устранению неполадок твердотопливных котлов Дакон

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант - ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Неисправности, ремонт и обслуживание котлов Elsotherm

Котлы Газлюкс - Как устранить поломки и провести ремонт

Устраняем неполадки газовых котлов Хайер

Рекомендации по устранению неполадок в котлах Гидроста

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Значение кодов ошибок и неисправностей в газовых котлах Херман

Как устранить неполадки на котлах Sime

Рекомендации по эксплуатации и ремонту котлов Solly

Неисправности и ошибки при эксплуатации котлов Сатурн

Рекомендации по эксплуатации твердотопливных котлов Дефро

Помощь по ремонту и настройкам котлов Фондитал Виктория

Эксплуатация, возможные неисправности и ремонт водонагревателей Isea

Неисправности и поломки при эксплуатации водонагревателей Monlan

Советы по устранению неполадок водонагревателя Heateq

Рекомендации по регулировкам и устранению неполадок водонагревателей Аристон

Водонагреватели Electrolux - Как устранить неполадки и провести ремонт

Способы устранения неполадок в водонагревателях Gorenje

Водонагреватель Леран - Рекомендации по ремонту и настройкам

Способы регулировок и устранение поломок водонагревателей Оазис

Как устранить неисправности и поломки на водонагревателях Ferroli

Водонагреватели Junior - Поиск неисправностей и их устранение

Ремонт и устранение неполадок в водонагревателях Aquaverso

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

что делать, как устранить поломку, пошаговая инструкция, рекомендации, замена электронной платы, видео


Корейский производитель «Навьен» предлагает обширный ассортимент котлов высокого качества. Устройства способны эффективно работать на протяжении многих лет, что подтверждают многочисленные положительные отзывы пользователей. Однако в связи с активной эксплуатацией, даже самое надежное оборудование способно выдавать ошибки. Одной из распространенных является код 15.

Способность к самодиагностике

Содержание статьи

Котлы «Навьен» имеют функцию самодиагностики. Подобное оборудование вовремя выявляет серьезные технические неисправности и помогает предотвратить поломку. Если в процессе эксплуатации возникают какие-либо ошибки, электронная система автоматически отключает устройство. Код неисправности появляется на ЖК-дисплее, что облегчает пользователю определение вида сбоя.

Без применения самодиагностики установить характер ошибки намного сложнее. Однако алгоритм выявления сбоя остается идентичным. Благодаря этой функции поиск причин неисправностей котлов «Навьен» облегчается.

Электронная система управления самостоятельно собирает данные с основных технических узлов и датчиков, затем осуществляет анализ полученной информации и сохраняет результаты в заложенной памяти. Если возникает ошибка критического уровня, сведения попадают на ЖК экран котла «Навьен».

Функция самодиагностики изначально была предназначена для ремонтников. С появлением данной опции пользователи стали экономить на обращении к специалистам и стараются справиться с поломками самостоятельно.

Перед тем, как приступить к самостоятельному устранению ошибок, рекомендуется проверить гарантийный срок на котел «Навьен». Если он еще не истек, целесообразно обратиться за помощью в сервисный центр.

Что делать, если возникает код 15

В соответствии с таблицей неисправностей для котла «Навьен» код 15 предполагает неисправность электронной платы. Чтобы избежать ухудшения ситуации в будущем и не допустить полного выхода из строя конструкции, целесообразно выполнить несколько шагов:

  1. Перезапуск устройства. Это универсальное решение, которое стоит использовать в первую очередь, когда появляется ошибка на ЖК экране котлов «Навьен».
  2. Проверка напряжения в сети. В техническом паспорте на котел «Навьен» прописано условие 1Ф/230В. Если произошло отклонение от установленной нормы, контроллер автоматически выдает ошибку с кодом 15. Не рекомендуется делать оценку напряжения по работе приборов или яркости свечения лампочек. Все измерения осуществляются в клеммной плате.
  3. Проверка сопротивления. Нередко окисления контактов приводит к тому, что на экране устройства начинает высвечиваться код ошибки 15. Чтобы проверить, в каком состоянии находится конструкция, достаточно сделать замер сопротивления. Главное, чтобы показатель укладывался в норму 4 Ом.
  4. Проверка качества контактов. Отсоединить все жгуты, а затем вернуть их на место. Если код возник в результате ненадежного контакта, проблема исчезнет.

Дополнительные рекомендации

Если происходит резкий скачок напряжения, это может привести к техническому сбою в работе процессора. Устройство проинформирует пользователя о том, что произошла ошибка 15. Самое эффективное решение – подключение агрегата посредством ИБП. Это дополнительные затраты, но они окупятся. В результате котел «Навьен» будет работать стабильно, а при отключении питания не возникнет критических проблем.

Электронные блоки разных моделей котлов по внешнему виду и устройство идентичны: могут совпадать разъемы, габариты коробки. Однако в схемах наблюдаются определенные различия. Нередко пользователи допускают серьезную ошибку, меняя схемы самостоятельно и нарушая правила гарантийного обслуживания. Перед проведением работ следует тщательно изучить инструкцию, особенно раздел «Устройство и основные элементы котла».

Предварительно рекомендуется посмотреть обозначение узла в техническом паспорте котла, а затем сделать сравнение с модульной панелью. Иногда код ошибки возникает в результате подмены комплектующих.

Если перечисленные методы не дают эффективных результатов, то может потребоваться полная замены электронной платы в котле «Навьен». Порядок выполнения этой операции представлен на видео.

Расскажите в комментариях, удавалось ли вам при появлении ошибки с кодом 15 отремонтировать котел «Навьен» самостоятельно.

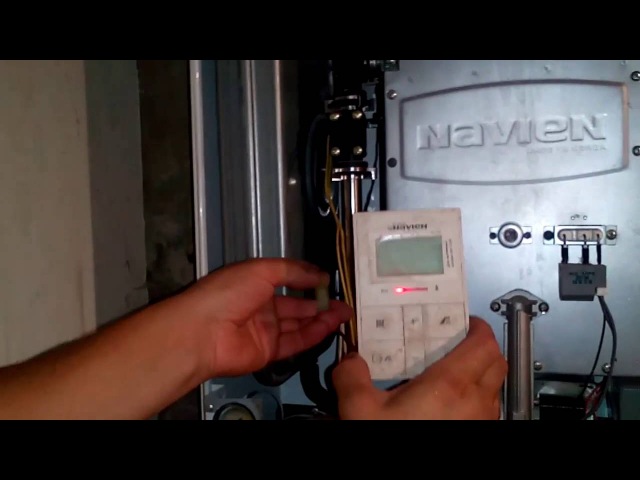

В видео ниже приведена инструкция по замене блока управления (платы) настенного котла Navien:

С другими ошибками котла Навьен и способами их решения можно ознакомиться в следующих статьях:

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените статью:

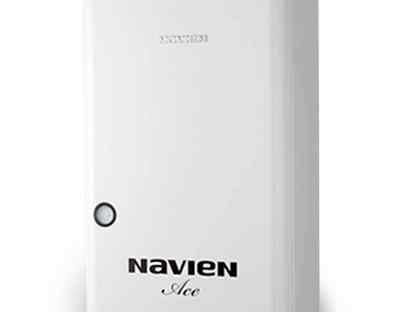

Диагностика неисправностей и ошибок в котлах Навьен Айс

_______________________________________________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Код ошибки 02 - Говорит о недостаточном давлении внутри системы.

Вероятные причины, которые влияют на формирование этой неполадки: уменьшение давления теплоносителя в системе отопления. Нарушился контакт между датчиком минимального давления и электронной платой. Неисправность реле минимального давления.

Предварительно требуется посмотреть на показатели манометра. Как правило, проблему можно устранить при использовании подпитывающего крана, который монтируется, чтобы дополнять систему теплоносителем.

Если авария возобновляется, то скорей всего, есть утечка жидкости. Негерметичным может быть гидронасос, первичный теплообменник, предохранительный клапан, поврежденные уплотнения и прокладки, подпиточный кран и другие детали. Утечка определяется визуально при осмотре гидравлических соединений и компонентов.

Код ошибки 03 - Означает, что зажигание отсутствует. Сигнализирует о неполадке аппарата датчик ионизации пламени. Данный датчик-электрод анализирует наличие пламени и прекращает рабочие функции газового котла Navien Ace во время неполного горения главной горелки или при затруднениях с подачей газа.

Режим работы прекращается по завершении 3-х неудачных запусков. Для возобновления работы надо удерживать в нажатом положении кнопку R.

Неполадка с газовым клапаном - Действия газового клапана контролирует электронная плата. Проверку данного элемента производят путем замеров напряжения и сопротивления. Если обнаружится, что величины расходятся со стандартными параметрами, надо заменить клапан на работоспособный.

Отсутствие притока газа в прибор - В газораспределительной схеме находится кран, который ограничивает подачу газа. Исходя из этого, сбой в момент запуска агрегата может появляться из-за перекрытого крана.

Недостаточный контакт либо не обнаружен импульс с датчика контроля пламени.

Плата управления имеет неисправность - Если розжиг произведен корректно, но агрегат при этом моментально затух, то скорей всего, электронная плата не может увидеть пламя. Исходя из этого, рекомендуется произвести ее тестирование.

Код ошибки 05/06 - Датчик температуры на контуре отопления функционирует некорректно.

Такая ситуация свидетельствует о том, что сломался датчик температуры отопительной системы либо слишком высока допустимая температура.

Повреждение цепи термодатчика отопительного контура - Эта неполадка чаще всего случается, если прерван контакт термодатчика с электронной платой, либо температура ниже нормы.

Спустя 5 секунд после распознавания аварии котел Navien Ace должен возобновить нормальную работу, в случае, если неполадка возникла спонтанно. Рекомендуется убедиться, что отсутствует влага на коннекторе датчика и соединителе платы управления При отсутствии влажности нужно заменить термодатчик.

Возникло короткое замыкание датчика температуры отопительной воды - Такая неисправность может возникнуть в момент короткого замыкания цепи датчика температуры либо температурная величина воды выше нормы. Сперва надо выполнить замеры сопротивления датчика.

В случае, если показатели сопротивления различаются с номинальными, рекомендуется поменять датчик. Если установка исправного датчика не приносит результат, замените плату управления.

Код ошибки 07/08 - Отказ в определении температуры датчиком ГВС.

Это обстоятельство показывает, что сломан датчик температуры контура горячего водоснабжения или же поднялась требуемая температура.

Возможные причины, при которых появляется эта неполадка: термодатчик горячего водоснабжения сломался. Плохой контакт термодатчика ГВС и платой управления. Неисправность платы управления.

Если же датчик температуры горячего водоснабжения целый и правильно присоединен с электронной платой управления, хотя при этом прибор выдает ошибку, то, скорей всего, электронная плата повреждена.

Код 09 - Неполадки с вентилятором - В крыльчатке вентилятора возник засор. На валу вентилятора отсутствует смазка, в связи с чем он не выходит на требуемые обороты. Отсутствует контакт между электронной платой и вентилятором.

Код ошибки 10 - Недостаточная тяга.

Для корректного и бесперебойного функционирования газового агрегата нужно создать тягу для отвода продуктов сгорания, чтобы они не попали в помещение. Вывод газов контролирует автоматикой, и когда возникают определенные неполадки, включается датчик-реле тяги, и котел прекратит работать.

Вероятные причины отсутствия тяги: ограниченный размер дымоходного канала неточность при установке, засор, обледенение внутренней стенки. Ограничение размеров дымоотводящего канала служит причиной недостаточной тяги.

Труба дымохода слишком длинная - Необходимо тщательно изучить инструкцию по использованию прибора и следовать соответствующим требованиям. Слишком протяжённый горизонтальный участок дымоотводящей трубы может послужить источником отсутствия тяги.

Неполадка прессостата-датчика тяги - При воздействии разряжения в подводящей трубке, будет заметен слабый щелчок. Плохой контакт между датчиком-реле тяги и электронной платой, имеется конденсат, а также неверное присоединение трубок к пневмореле.

Код ошибки 12 - Проблемы при выполнении розжига.

Это высвечивается, когда отсутствует розжиг или происходит затухание пламени горелки.

Следует сделать диагностику контактов между блоком розжига, и электродом пламени, а также между платой и газовым клапаном. Главным фактором затухания пламени горелки может являться недостаток тяги.

Код 13 - Неисправность датчика протока системы отопления / ГВС.

Ошибка 16 - Перегревание теплообменника котла Навьен Айс. Возникает блокировка агрегата.

Вступил в действие предохранительный термостат перегрева - Термостат перегрева, как и датчик температуры, чаще всего расположены на выходной трубке первичного теплообменника. Главной задачей термостата является защита котельного агрегата от ненужного повышения температуры. Авария появляется в силу проблем в термостате, температурном датчике, а также при нарушении в работе главного циркуляционного контура.

Повреждение температурного датчика - Электронная плата получает некорректный сигнал либо нарушился контакт между датчиком и электронной платой.

Поломка термостата перегрева - Когда компонент работоспособен, хотя выявлен фактический перегрев жидкости, то, вероятней всего, существует проблема с циркуляцией теплоносителя отопительного контура. Забился первичный теплообменник либо элемент фильтра контура отопления (низкий уровень циркуляции предполагает повышенный нагрев теплоносителя).

Сломался насос циркуляции или присутствует закупорка из воздуха в отопительной системе.

В эксплуатации настенный котел Navien Ace 24K. В последнюю неделю практически ежедневно начинает выдавать код ошибки 03 (розжиг). После сбрасывания кнопкой reset котел временами включается хорошо, но это бывает эпизодически. Совсем недавно я убрал воздушную крышку, и он начал работать намного лучше. Что может быть неисправно?

Если выдает ошибку, связанную с дымоходом, обязательно нужно открыть крышки защиты. Это посодействует забору воздуха из помещения. Вслед за этим обследовать дымоотводящую трубу на предмет льда и, если нужно, выполнить очистку. Если авария связана с горением, необходимо узнать, идет ли газ в дом.

Часто на котле горит код ошибки 05. Не получается выяснить, о чем она сигнализирует?

Такой код указывает Вам на неполадку с температурным датчиком отопительной системы. Вероятно, необходимо заменить его.

Почему не запускается газовый котел Навьен Айс 24? И еще периодически выдает ошибку 16. Что делать?

Такая неисправность может появляться в силу различных проблем с термостатом, датчиком температуры, а кроме того при неполадке основного циркуляционного контура. Вероятно, теплообменник перегрет. В случае, если температурный датчик и термостат работоспособны, то проблема в плате управления. Рекомендуем Вам заменить ее.

Отчего котел не может выполнить пуск и высвечивается ошибка 02? В системе давление нормальное, утечек нет. Отключаю от сети, но проблема остается. Помогите, как исправить?

Код неисправности обычно выдается при низком давлении теплоносителя в отопительном контуре. При данной неполадке советуем проверить датчик давления. Похоже, он имеет поломку.

Неисправность аппарата выглядит так: горячее водоснабжение отрегулировано на температуру сорок градусов. Если открыть кран горячей воды, газогорелочное устройство загорается на несколько секунд и быстро затухает. Этот процесс протекает регулярно. Из смесителя вытекает то теплая вода, то холодная. Нередко светится код ошибки 16. По какой причине это случилось?

Этот код означает, что теплоноситель системы ГВС закипел. Вероятно, имеется засорение теплообменника, либо неправильно настроен термостат.

Произошла следующая неисправность. Во время разжигания прибор выводит ошибку с кодом 12 (отрыв пламени). Когда выполняем перезагрузку, он включается, но едва зажигается горелочное устройство, можно услышать какие-то щелчки, и опять показывается ошибка. Заменил электрод ионизации, сделал промывку датчика протока, переворачивал вилку, но результат нулевой. Что может быть?

Эта неисправность может возникать в трех случаях. Повреждение электрода контроля пламени. Трудности с подачей газа. Повреждена плата управления.

Аппарат самопроизвольно прерывал работу и выдает код 02. Что можно сделать?

Низкий уровень теплоносителя в приборе или же дефект датчика реле давления. Вначале наполните систему водой.

Газовый прибор останавливает работу с сигналом кода ошибки 10. Чистка и продувка помогла ненадолго. Что делать?

Эта ситуация оповещает о слабой тяге, и нужно проверить систему вывода дымовых газов. Возможно, произошло залипание мембраны. В противном случае, необходимо вызвать специалиста для тщательного осмотра газового котла с последующим его.

Дома работает газовый настенный котел Navien Ace 13K. Стала вылезать ошибка с кодом 08. Сам агрегат выполняет работу, уровень температуры теплоносителя устанавливается ручным переключателем. Во время его монтажа, наверно, пошло перегревание, поскольку включали автоматический температурный режим. Уличного температурного датчика воздуха нет. По какой причине это случилось?

Скорей всего, произошла поломка датчика температуры горячего водоснабжения. Иногда бывает дает сбой плата управления.

Агрегат работает где-то 2-3 минуты, затем выключается горелочное устройство, и возникает ошибка 10. Она горит не более минуты, газовая горелка, заново начинает работать, и агрегат функционирует бесперебойно еще 3-4 минуты, и так постоянно. Данный сбой, судя по руководству, указывает на сработку датчика по тяге, хотя канал дымохода не засорен, продукты сгорания выходят нормально. Никак не могу понять, какая причина неполадки?

В Вашем случае, основными источниками отсутствия тяги могут являться: неисправность пневмореле-датчика тяги. Отсутствует контакт между датчиком-пневмореле и электронной платой. Конденсат в трубках, а также некорректное соединение трубок с прессостатом. Неполадка с вентилятором. Возможно, он работает на низких оборотах.

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Управление системой отопления. Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.

Особенности. Установка и монтаж. Компоненты автоматики.

Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.

Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.

_______________________________________________________________________________

_______________________________________________________________________________

После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый сезон.

Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?

Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?

Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?

Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?

В эксплуатации газовый котел Ардерия 2. 35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятора и прочее. Возможно ли реально уменьшить мощность?

_______________________________________________________________________________

Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18, котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 по сравнению с /3-5?

Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.

В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы - летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?

Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?

Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?

Неисправность котла ферроли домипроджект 24 - настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?

В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?

Подскажите по регулировкам газового котла Навьен Асе 16 turbo пульт v1.3. Не получается настроить выбег вентилятора. Ставлю 30 сек., а все равно 2 мин. крутит.

Неисправность котла Оазис ZRT18. Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?

Неисправность газового котла Сеньор Дюваль - датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода, но при этом давление воды в квартире хорошее. Как устранить неполадку?

В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на расстоянии 1м от стены.

Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.

Напольный газовый котел Новелла заблокировался – зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?

Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление падает до нуля, хотя вода регулярно набирается. Что с давлением?

Неисправность котла metropolis dgt 25 bf. Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?

Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку GS.

В эксплуатации котел Вольф. В последнее время он стал странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду, а на дисплее выскакивает 70 градусов. Где искать неисправность?

ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально. Агрегат почти новый, что с ним не так?

В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой плитой все в порядке, газ есть. В чем причина?

Неисправность котла Kiturami world, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?

_____________________________________________________________

Ошибки котлов Nike Star, Eolo Star/Mini, Mythos. Неисправности котлов с возможностью автоматической разблокировки.

У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих моделей имергаз, и предложил поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот программатора?

Модели 11.6; 17,4; 23.2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание. Неисправности и их устранения.

Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца, и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?

Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.

Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.

Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?

Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.

Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время отключить автоматику и как?

Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина подскажите?

Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь, автоматика Арбат 1. Не регулируется пламя - слишком большое. Что делать?

Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит, если регулятор повернуть 2-7 писк пропадает. Подскажите, что может быть?

Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?

В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться сбрасывать. В чём дело, как исправить?

В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно устранить данную проблему?

Упало давление горячей воды в котле Mora Top. В чем причина?

Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига. Каким образом ее можно устранить? Что именно вышло из строя?

Как устранить ошибку 03 у двухконтурного котла Навьен

Современное отопительное оборудование оснащено производителем различными системами защиты и автоматики. Часто это помогает до визита в сервисный центр примерно сориентироваться, что означает тот или иной шифр неисправности. Пользователи определенных марок, наученные горьким опытом, заранее знают, что означает ошибка 03, выдаваемая котлом Навьен. А для тех, кто впервые столкнулся с такой ситуацией, предназначена данная информационная статья.

Технические характеристики газовых котлов Навьен

Навьен относится к ведущим производителям котельного оборудования из Южной Кореи, его продукция пользуется спросом во многих странах мира и отличается гарантированно высоким качеством. Модельный ряд широко представлен как одно, так и двухконтурными агрегатами, среди которых:

  • с турбонаддувом;
  • атмосферные;
  • конденсационные.

В последнее время появились также электрические котлы данной марки. Производитель делает особый акцент на том, что газовые котлы Навьен по техническим характеристикам ничуть не уступают конкурентам, а главное, максимально адаптированы к отечественным условиям с их нестабильным давлением, перепадами в газовой магистрали, электросети.

К сожалению, на практике случается ситуация, когда на информационном табло агрегата высвечивается код ошибки и нужно принимать решение, что с этим делать дальше.


Причины появления неисправностей

Для газового котла Навьен неисправности сосредоточены в нескольких вероятных областях:

  1. проблемы с теплоносителем;
  2. не работает поджиг;
  3. отсутствует подача топлива (газа).

Сначала, до того, как планировать визит в сервисный центр или оценивать стоимость ремонта, нужно попробовать проанализировать возможные причины указанной ошибки. Это, в первую очередь, сбой в получении автоматикой сигнала о нормальном уровне пламени в запальнике. Дальнейший поиск вероятного источника неисправности приведет к датчику ионизации (вышел из строя), давлению газа в системе (ошибочно закрыт вентиль, нет подачи), проблемы с заземляющим контуром.

Можно начать с осмотра датчика пламени: он должен быть чистым, без отложений и грязи. Если это не так, сенсор очищают, а потом пытаются включить котел. Параллельно проверяют положение крана на входе газа в агрегат, подключение заземления.

Практика показывает, что в большинстве случаев эти нехитрые манипуляции позволят обойтись без вызова специалистов и расходов на диагностику.

Важно. До начала самостоятельного устранения любых неисправностей следует внимательно изучить код ошибки, проверить ее соответствие по классификации производителя, а уже потом пытаться решить проблему.

Неисправности газовых котлов Навьен и их устранение

Как известно, не бывает ничего абсолютно надежного или вечного, любое оборудование имеет тенденцию к выходу из строя. Изучая, как устранить ошибку 03, выдаваемую котлом Навьен, не нужно забывать и о других вероятных отказах, сбоях.

Иногда это мелкие неисправности, которые вполне по силам диагностировать (и даже исправить) самому владельцу. Код «01» аккумулирует несколько вероятных поводов для сбоя в нормальной работе, это засорение контура отопления, отказ циркуляционного насоса или ухудшение нормального протока в трубах. Попытаться устранить эту проблему можно, выдавив лишний воздух из фильтра отопительной магистрали. После чего следует выполнить проверку насоса (крыльчатки и двигателя) – визуальным осмотром и замером сопротивления обмотки мотора.

При коде «02» внешне вроде бы все работает: функционирует контур горячей воды, которая исправно бежит из крана, но потом вдруг резко становится холодной. Причины следует искать в слабом уровне воды, отказе датчика, банально закрытом распределительном кране. Может барахлить и циркуляционный насос.

Для устранения ошибки стравливают воздух, проверяют систему циркуляции (двигатель), положение запорных вентилей. Не помешает осмотреть датчик, но чаще всего причина для неисправности котла газового двухконтурного настенного Навьен — в завоздушенности системы.

Для кода «10» характерны неполадки в воздуподающих трубках вентилятора: неправильное подключение или повреждение. Такую же ошибку может вызвать забитый дымоход (резкие порывы ветра), в любом случае, начинать нужно с осмотра магистрали отвода продуктов сгорания.

Кодировке «05» соответствует сбой в автоматике замера температуры. При этом проверяют состояние проводников, соединяющих датчик с платой контроллера. Иногда достаточно, не выполняя замену сенсора, зачистить контакты или сначала отключить, а потом снова подключить его.

Кроме вышеперечисленных неисправностей, иногда котел начинает гудеть во время открывания крана горячей воды. Специалисты считают данную проблему типичной, широко распространенной, и объясняют ее забитым теплообменником. Кардинальное решение – замена узла, но для начала можно попытаться его очистить.

Вышедший из строя трехходовой клапан, ресурс которого редко превышает 4 года, приводит к тому, что котел Навьен плохо греет горячую воду (при нормальной работе остальных систем, включая отопительный контур). Решается установкой нового.


Коды ошибок

Котел Навьен выдает ошибку по разным причинам, именно поэтому каждая из них маркируется особым образом. Не обязательно знать все их наизусть, достаточно запомнить основные.

  • Например, «01E» недвусмысленно свидетельствует о перегреве котла, а вот почему это происходит, нужно разбираться отдельно.
  • «02» – кодировка недостаточного уровня теплоносителя (воды) в отопительном контуре. В некоторых случаях подобная же ошибка укажет на разрыв цепи датчика протока.
  • Уже упоминавшийся «03» относится к проблемам с поджигом (сигналом об уровне пламени).

  • Сходное значение имеет «04»: ложное срабатывание датчика.
  • Об обрыве цепи в автоматике температуры (неисправность сенсора) скажет код «05».
  • При «07» следует искать проблему в контуре горячей воды (датчик).
  • Неисправный вентилятор кодируется, как «09».
  • А на затруднения с дымоудалением непосредственно указывает шифр «10».
  • При коротком замыкании в датчике прохода дисплей отобразит сочетание цифр «13».
  • Сложности с давлением воздуха в системе обозначаются, как «27».
  • И, наконец, неисправная плата управления, серьезные сбои в функционировании всего агрегата кодируются сигналом «15».

Важно. Большинство возникающих у котла Навьен неисправностей закодированы сочетанием цифр, но, кроме приведенных, могут быть и другие отказы в работе. Определить их можно с помощью специалистов сервисного центра.

Правила эксплуатации и своевременного технического обслуживания

Приобретая газовый агрегат для обогрева своей квартиры, частного дома, следует помнить, что современные устройства относятся к разряду сложных, высокотехнологичных, насыщенных автоматикой и защитными системами. Поэтому, чтобы продлить срок службы котла и не допустить его преждевременного выхода из строя, необходимо соблюдать определенные правила эксплуатации.

  1. Во-первых, это монтаж в соответствии с установленными требованиями, по схеме, рекомендуемой производителем, а не на основании советов знакомого мастера.
  2. Во-вторых, это качественные материалы и узлы: экономия на данном этапе грозит перерасти в финансовые затраты на ремонт котла в будущем.
  3. В-третьих, это тщательная проверка состояния датчиков, дымохода, подачи воды/газа перед запуском котла. Осмотр и очистку основных узлов нужно производить регулярно, а не от случая к случаю.

Вероятные причины неполадок подскажет автоматика, отображая на дисплее кодированные сообщения. Опыт свидетельствует, что выполнение данных рекомендаций поможет избежать вероятных серьезных поломок, отказов, а значит, владельцам не придется узнать, какие у котла Navienace типичные неисправности и что потребуется для их устранения.

Смотрите также


Поломки в процессе работы котлов Navien Ace


Скажите мне, почему затухает двухконтурный котел Навьен Айс?

Функциональный сбой обнаружения пламени. Не хватает газового давления. Ухудшение подачи газовой смеси. Некорректная работа газового клапана. Дефекты компонентов блока розжига или же разорваны их электроконтакты. Помимо этого может выйти из строя электронная плата.

Подскажите, пожалуйста, в чем причина повреждения, если котел часто выключается? Кто-нибудь наблюдал такую неполадку? Эксплуатируем агрегат только полгода.

Причины прекращения работы котла: неверная мощность агрегата, понижено давление газа, неисправности с каналом дымоудаления, перепады электропитание, выход из строя автоматики.

Кто-нибудь сможет объяснить, в чем проблема, если падает давление в котле без утечек? Монтаж прибора проводился в позапрошлом году. Как избавиться от этого?

Присутствует воздух в отопительном контуре. Вышел из строя клапан удаления воздуха. Рекомендуется поменять его. Забит фильтрующий элемент системы отопления. Очистите фильтроэлемент. Имеется утечка в котле или же в отопительных трубах. Неисправность клапана подпитки. Неполадки с датчиком протока. Проверить и поменять, если требуется. Насос циркуляции вышел из строя. Слабое вращение в результате повреждения лопастей.

Можете мне объяснить, какая неисправность, когда не включается газовый котел Navien Ace 24K? Как можно устранить неисправность?

Длительный период разжигания горелки говорит о засоре ионизационного датчика пламени. Чтобы устранить проблему потребуется провести чистку датчика после чего заново включить агрегат. Некорректная работа датчика тяги. Перестает подаваться газ на горелку. Рекомендуем очистить датчик либо сменить на новый.

Кто-то сможет объяснить, какая бывает неисправность, когда котел не нагревает теплоноситель? Как можно устранить? Агрегат используем только полгода.

Проверьте фильтр контура отопления. Если в фильтре присутствует засор, разберите и прочистите фильтрующий элемент. Крыльчатка циркуляционного гидронасоса изношена. Осмотреть насос и заменить, если потребуется. Кроме этого, проверьте циркуляцию теплоносителя в отопительном трубопроводе. Изношенность или же засорение отопительного трубопровода сокращает количество воды в системе, в следствие этого агрегат станет неудовлетворительно работать в режиме отопления.

Никак не могу понять, как заполнить газовый котел?

Эту процедуру требуется проводить в следующем порядке. Открыть краны удаления воздуха, находящиеся в радиаторах, и проверить работу воздухоотводчика на котле. Медленно откройте кран подпитки, тестируя стабильность в работе всех до единого компонентов воздухоудаления системы отопления. Закройте на батареях воздушные краны, как только увидите воду. Затем произвести закрытие клапана подпитки и выпустить повторно воздух при помощи клапанов на батареях. Запустите агрегат и нагрейте его до нужной температуры в отопительной системе, в дальнейшем отключите гидронасос и осуществите новое удаление воздуха.

Сможете мне подсказать, в чем проблема, если котел Navien Ace 16K загорается и сразу тухнет? Как это исправить? Пользуемся прибором приблизительно полгода.

Не фиксируется пламя управляющей платой: неправильно подсоединены ноль и фаза. Подключите фазу и ноль корректно. Если это не принесло результата, блок автоматики в ремонт. Кабель электрода обнаружения пламени отсоединился либо оборван. Соединить или же заменить электропроводку. Давление газа крайне слабое. Отрегулируйте на большее давление.

Хотелось бы узнать, какая причина того, что не загорается газовый котел? Подключение прибора выполнили в прошлом году. Что это такое?

Розжиг не происходит. Неисправность в притоке газовой смеси. Газовый кран должен оставаться в открытом состоянии. Несоответствующее расстояние между электродами либо их деформация. Слабая искра электрода. Вероятно, произошли перебои с электропитанием.

Почему после запуска газового котла возникает непонятный шум, и следом угасает газогорелочный блок. На экране выдается ошибка, которая указывает на перегрев. Нам порекомендовали менять теплообменник. Как устранить неполадку?

Остановка агрегата по причине перегрева воды говорит не только о загрязнении теплообменника. Посторонние шумы слышатся и при обилии накипи внутри теплообменника, и по причине присутствия воздуха в системе отопления. Но сперва потребуется проверить, что датчик перегрева, 3-ходовой клапан и циркуляционный водяной насос функционируют нормально.

Из-за чего котел Навьен Асе 24 начал щелкать во время нагревания? Предположим, воспламеняется горелка начинает расти температура, то слышатся непривычные металлические звуки. Хотя если ослабить болты крепежа внешней облицовки, в этом случае стуков нет. Что может быть?

Изредка прибор начинает издавать гудение и потрескивание в особенности во время выключения основного горелочного узла. Главная причина данной проблемы кроется в неровном нагреве ребер теплообменника, из-за загрязнений либо минеральных отложений. Вам понадобится без промедления выполнить прочистку котла.

По каким причинам котел не отключается при наборе установленной температуры? Нагрев идет до 85С, вслед за этим случается сбой. Если выполняешь перезагрузку, все начинается заново.

Возможно, управляющая плата повреждена, термодатчик имеет повреждение, имеет неполадку кнопка защиты от перегрева. Нельзя исключать, что возникла ошибка в работе автоматики.

Помогите понять, каким образом на настенном котле Navien Ace сократить давление? И разрешено ли снижать давление газового топлива? В аппарате расположен регулятор, который выравнивает давление газового топлива либо им не желательно делать данную корректировку?

Регулятор должен корректировать давление топлива, доставляющегося в котлоагрегат. Когда оно крайне слабое, газогорелочный механизм не загорается, если повышено, то наблюдается отрыв пламени от фитиля, и горелочное устройство затухает тотчас после зажигания. Вот процедуры при настройке. Усиленно нагреть котлоагрегат. Откройте целиком дымоходный канал. Установить основное газогорелочное устройство на максимум, в этот период факел становится жёлто-синим. Перекрываем кран подачи газовой смеси, посредством чего устранится пламя желтого цвета. Затем сделать тестирование функционирования аппарата в разных режимах.

Снизу котла есть кран, откуда регулярно происходит протечка воды. Сам аппарат не включается. Что необходимо сделать?

По-видимому, имеется сбрасывание теплоносителя через защитный клапан. Данный фактор указывает на повышение давления в системе. Также может быть открытым вентиль наполнения системы или рекомендуется накачать расширительный бачок.

Поясните, в чем проблема, если очень часто поднимается давление, и начинает срабатывать клапан сброса теплоносителя? На дисплее горит всякий раз символ отопления в режиме нагревания агрегата. Как быть?

Присутствует неисправность термодатчика отопительной линии. Отсутствие необходимой циркуляции в системе отопления.

Совсем недавно обнаружилась неприятность с газовым котлом Навьен Айс 20К. Во время работы он начал свистеть. Попробовал перезагрузить его - получилось, но свист не исчезает. Подскажите мне, в чем неполадка?

Нередко резкий свист возникает, когда неверно настроено давление на форсунках горелки. Нужно проверить установленный показатель и исправить, если это целесообразно.

После 2-х лет удовлетворительной работы появилась небольшая проблема. Когда запускаем режим отопления, то в момент нагрева сразу же растет давление, и следует аварийный вывод воды. Почему это произошло?

Видимо, износилась мембрана расширительного бака или же отсутствие воздуха в воздушной камере. Еще возможна поломка трехходового клапана.

Прибор в период включения и ранее мог гудеть, но в настоящее время шум усилился. Первоначально звук быстро исчезал, сейчас же его слышно намного дольше. Кто-то наблюдал такую неполадку?

Возникновение излишнего шума говорит о наличии минеральных отложений внутри корпуса теплообменника, нагревание которого протекает не одинаково за счет разной толщины стенок. Чем более загрязнен теплообменник, тем сильнее грохот, из-за чего ниже отдача тепла.

Хотели бы на дачу установить настенный котел Навьен Айс. Подскажите, как самому безошибочно запустить такой агрегат в работу?

Для правильного ввода в работу котельного аппарата необходимо сделать определенные процедуры. Подключаем электрическое питание аппарата. Открываем кран газа. Затем включаем основную горелку. После отрегулировать желаемую тем-ру.

Объясните, как прочистить фильтр на холодную воду?

Начальный этап - необходимо освободить от воды систему горячего водоснабжения. Второе, выкрутить гайку датчика потока. Потом вытаскиваем датчик вместе с фильтром из углубления. После этого удаляем скопившиеся мусор и грязь.

Из-за чего перестала в котле Navien Ace 24 нагреваться гор. вода? Вода идет еле теплая. Можете объяснить, что произошло?

Проблемы можно искать по следующим направлениям. Например, неполадка температурного датчика горячего водоснабжения, нужно выполнить замену датчика. Также существует вероятность, что произошел сбой настроек мощности прибора на нагрев ГВС.

Помогите мне прояснить ситуацию с каналом дымоудаления? Уже двое суток возникает обратная тяга, при которой дым начал валить прямиком в помещение. Дымоходом занимались самостоятельно. Он выполнен из стальной трубы. Кажется в расчетах допущена ошибка.

Основным фактором является неверно изготовленная конфигурация дымоходной трубы. Может быть загрязнение трубы продуктами сгорания, которое ощутимо уменьшает его коэффициент полезного действия. Кроме этого, необходимо контролировать вытяжные отверстия в жилых помещениях.


________________________________________________________________________________

Как устранить ошибки на котлах Навьен — ремонт неисправностей

Основная характеристика

Корейские производители позаботились об удобстве потребителей и выпустили обширный модельный ряд отопительных систем. Оборудование отличается высокой надежностью и доступной ценой. Особенности газовых котлов Навьен:

  1. Аппарат оснащен схемой регулировки, которая позволяет избежать проблем, связанных с перепадами напряжения в сети. Такая функция защищает систему от поломок при ложном запуске датчиков. Эта функция очень полезна, поскольку напряжение в энергосети не всегда стабильно.
  2. Отопительная система способна стабилизировать свою работу при снижении давления подачи до 4 бар.
  3. Аппарат не замерзает даже при отсутствии подачи газа. Имеется насос для принудительной циркуляции воды.
  4. В системе присутствует двойной теплообменник, предназначенный для нагрева теплоносителя и воды. Предварительное нагревание можно запрограммировать.
  5. Электроника отличается простотой и удобством.

Газовый котел Navien:

Разновидности оборудования

У компании Навьен очень широкий ассортимент, включающий напольное и настенное оборудование. Агрегаты могут нормально функционировать даже при нестабильной подаче топлива и электроэнергии. Модели имеют функцию турбонаддува и оснащены защитной системой от замерзания.

Напольное оборудование идеально подходит для загородных домов. Оно качественно отапливает помещение и обеспечивает его горячей водой. Агрегаты просты и компактны. Встречается конденсационное оборудование. Такие аппараты значительно сокращают расходы на отопление дома.

Виды котлов Navien:

Большой популярностью пользуются следующие модели Navien: Ace (Эйс), выпускаемые с различным уровнем мощности, например, 16 k или 20 k, Deluxe (Делюкс), Prime (Прайм).

Компания производит как одно-, так и двухконтурное оборудование.

Новая модель Deluxe

Navien Delux — это новейшая отопительная система, которая пришла на смену Ace. Эта модель имеет закрытую камеру сгорания и турбину для принудительного отвода дыма. Особенности оборудования:

  1. Увеличенная защита от замерзания. При температуре -6 градусов включается автоматическая горелка, а при -10°С активируется циркуляционный насос, позволяющий теплоносителю непрерывно двигаться.
  2. Вентилятор с регулируемым количеством оборотов. Скорость турбины меняется в зависимости от показания датчика воздушного давления.
  3. Отопительная система создана из нержавеющей стали, которая отличается гораздо более длительным сроком работы по сравнению с другими материалами.
  4. Защита от воздействия перепадов напряжения в сети и возможность эксплуатации при низком давлении воды и теплоносителя.

Газовый котел Navien Deluxe:

Интересно, что в системах Навьен нет встроенного дисплея управления.

Вся работа совершается с помощью отдельного пульта. На нем отображается индикатор температуры и разная информация о текущем состоянии прибора, в том числе коды ошибок и неисправностей.

Также присутствует датчик воздушного давления, которой не только проверяет тягу, но и оповещает об обратной тяге и отправляет данные для порционного контроля на пульт управления.

Если в дымоходе был образован избыток давления, газ перестанет перемещаться в горелку, и котел временно остановится.

Navien ошибка 02:

Виды котлов

На рынке можно встретить товары от Навьен в достаточно широком ассортименте, где особенно пользуются популярностью следующие модели:

Настенное оборудование, изготовленное в двух вариациях

Приборы нормально способны функционировать даже при нестабильной подаче электроэнергии и газа. Агрегаты оснащаются турбонадувом и защитной системой от перемерзания.

Агрегаты напольного исполнения

Идеально подходят для монтажа в частных домах. Они обеспечивают помещение горячей водой и теплом. Преимущества: компактность, простота конструкции, удобство при эксплуатации. Показатель мощности может варьироваться от 11 до 34 кВт.

Конденсационные изделия

Технические характеристики газовых котлов Навьен

Навьен относится к ведущим производителям котельного оборудования из Южной Кореи, его продукция пользуется спросом во многих странах мира и отличается гарантированно высоким качеством. Модельный ряд широко представлен как одно, так и двухконтурными агрегатами, среди которых:

  • с турбонаддувом;
  • атмосферные;
  • конденсационные.

В последнее время появились также электрические котлы данной марки. Производитель делает особый акцент на том, что газовые котлы Навьен по техническим характеристикам ничуть не уступают конкурентам, а главное, максимально адаптированы к отечественным условиям с их нестабильным давлением, перепадами в газовой магистрали, электросети.

К сожалению, на практике случается ситуация, когда на информационном табло агрегата высвечивается код ошибки и нужно принимать решение, что с этим делать дальше.

Причины появления неисправностей

Для газового котла Навьен неисправности сосредоточены в нескольких вероятных областях:

  1. проблемы с теплоносителем;
  2. не работает поджиг;
  3. отсутствует подача топлива (газа).

Сначала, до того, как планировать визит в сервисный центр или оценивать стоимость ремонта, нужно попробовать проанализировать возможные причины указанной ошибки. Это, в первую очередь, сбой в получении автоматикой сигнала о нормальном уровне пламени в запальнике. Дальнейший поиск вероятного источника неисправности приведет к датчику ионизации (вышел из строя), давлению газа в системе (ошибочно закрыт вентиль, нет подачи), проблемы с заземляющим контуром.

Можно начать с осмотра датчика пламени: он должен быть чистым, без отложений и грязи. Если это не так, сенсор очищают, а потом пытаются включить котел. Параллельно проверяют положение крана на входе газа в агрегат, подключение заземления.

Практика показывает, что в большинстве случаев эти нехитрые манипуляции позволят обойтись без вызова специалистов и расходов на диагностику.

Важно. До начала самостоятельного устранения любых неисправностей следует внимательно изучить код ошибки, проверить ее соответствие по классификации производителя, а уже потом пытаться решить проблему.

Неисправности газовых котлов Навьен и их устранение

Как известно, не бывает ничего абсолютно надежного или вечного, любое оборудование имеет тенденцию к выходу из строя. Изучая, как устранить ошибку 03, выдаваемую котлом Навьен, не нужно забывать и о других вероятных отказах, сбоях.

Иногда это мелкие неисправности, которые вполне по силам диагностировать (и даже исправить) самому владельцу. Код «01» аккумулирует несколько вероятных поводов для сбоя в нормальной работе, это засорение контура отопления, отказ циркуляционного насоса или ухудшение нормального протока в трубах. Попытаться устранить эту проблему можно, выдавив лишний воздух из фильтра отопительной магистрали. После чего следует выполнить проверку насоса (крыльчатки и двигателя) – визуальным осмотром и замером сопротивления обмотки мотора.

При коде «02» внешне вроде бы все работает: функционирует контур горячей воды, которая исправно бежит из крана, но потом вдруг резко становится холодной. Причины следует искать в слабом уровне воды, отказе датчика, банально закрытом распределительном кране. Может барахлить и циркуляционный насос.

Для устранения ошибки стравливают воздух, проверяют систему циркуляции (двигатель), положение запорных вентилей. Не помешает осмотреть датчик, но чаще всего причина для неисправности котла газового двухконтурного настенного Навьен — в завоздушенности системы.

Для кода «10» характерны неполадки в воздуподающих трубках вентилятора: неправильное подключение или повреждение. Такую же ошибку может вызвать забитый дымоход (резкие порывы ветра), в любом случае, начинать нужно с осмотра магистрали отвода продуктов сгорания.

Кодировке «05» соответствует сбой в автоматике замера температуры. При этом проверяют состояние проводников, соединяющих датчик с платой контроллера. Иногда достаточно, не выполняя замену сенсора, зачистить контакты или сначала отключить, а потом снова подключить его.

Кроме вышеперечисленных неисправностей, иногда котел начинает гудеть во время открывания крана горячей воды. Специалисты считают данную проблему типичной, широко распространенной, и объясняют ее забитым теплообменником. Кардинальное решение – замена узла, но для начала можно попытаться его очистить.

Вышедший из строя трехходовой клапан, ресурс которого редко превышает 4 года, приводит к тому, что котел Навьен плохо греет горячую воду (при нормальной работе остальных систем, включая отопительный контур). Решается установкой нового.

Коды ошибок

Котел Навьен выдает ошибку по разным причинам, именно поэтому каждая из них маркируется особым образом. Не обязательно знать все их наизусть, достаточно запомнить основные.

    • Например, «01E» недвусмысленно свидетельствует о перегреве котла, а вот почему это происходит, нужно разбираться отдельно.
    • «02» – кодировка недостаточного уровня теплоносителя (воды) в отопительном контуре. В некоторых случаях подобная же ошибка укажет на разрыв цепи датчика протока.
    • Уже упоминавшийся «03» относится к проблемам с поджигом (сигналом об уровне пламени).



  • Сходное значение имеет «04»: ложное срабатывание датчика.
  • Об обрыве цепи в автоматике температуры (неисправность сенсора) скажет код «05».
  • При «07» следует искать проблему в контуре горячей воды (датчик).
  • Неисправный вентилятор кодируется, как «09».
  • А на затруднения с дымоудалением непосредственно указывает шифр «10».
  • При коротком замыкании в датчике прохода дисплей отобразит сочетание цифр «13».
  • Сложности с давлением воздуха в системе обозначаются, как «27».
  • И, наконец, неисправная плата управления, серьезные сбои в функционировании всего агрегата кодируются сигналом «15».

Важно. Большинство возникающих у котла Навьен неисправностей закодированы сочетанием цифр, но, кроме приведенных, могут быть и другие отказы в работе. Определить их можно с помощью специалистов сервисного центра.

Правила эксплуатации и своевременного технического обслуживания

Приобретая газовый агрегат для обогрева своей квартиры, частного дома, следует помнить, что современные устройства относятся к разряду сложных, высокотехнологичных, насыщенных автоматикой и защитными системами. Поэтому, чтобы продлить срок службы котла и не допустить его преждевременного выхода из строя, необходимо соблюдать определенные правила эксплуатации.

  1. Во-первых, это монтаж в соответствии с установленными требованиями, по схеме, рекомендуемой производителем, а не на основании советов знакомого мастера.
  2. Во-вторых, это качественные материалы и узлы: экономия на данном этапе грозит перерасти в финансовые затраты на ремонт котла в будущем.
  3. В-третьих, это тщательная проверка состояния датчиков, дымохода, подачи воды/газа перед запуском котла. Осмотр и очистку основных узлов нужно производить регулярно, а не от случая к случаю.

Вероятные причины неполадок подскажет автоматика, отображая на дисплее кодированные сообщения. Опыт свидетельствует, что выполнение данных рекомендаций поможет избежать вероятных серьезных поломок, отказов, а значит, владельцам не придется узнать, какие у котла Navienace типичные неисправности и что потребуется для их устранения.

Основные коды ошибок

Современные котлы имеют ЖК-панель управления тепловыми процессами котлоагрегата с системой диагностики, которая анализирует по датчикам давления, температуры и пламени состояние агрегата, определяет его неисправности и высвечивает результаты на дисплее. Большинство сбоев вызваны неправильной установкой и эксплуатацией котла, а также низкорежимными параметрами работы основных инженерных сетей: водопровод, газовая магистраль, районные электрические сети.

Нарушения циркуляции теплоносителя «02»

Ошибка «02» появляется, когда из крана горячей воды идет теплая вода буквально пару секунд, а затем сразу холодная, хотя на рабочем пульте показывается максимальная температура ГВС, при этом температура отопления, находится в норме.
Котел Навьен ошибка 02:

  • Завоздушенная сеть отопительного контура;
  • низкий уровень воды;
  • насос циркуляции не способен выйти на режим из-за повреждения рабочего колеса;
  • не функционирует датчик по давлению в подаче теплоносителя;
  • перекрыт кран на коллекторе в распредсетьотопления;
  • недопустимое давление в сети ниже 1.2-1.5 бара;
  • неисправность платы блока автоматики.

Последствия нарушения циркуляции — горячий теплоноситель не двигается по системе трубопроводов.

Обратите внимание! Причины сбоя котла Navien ошибка 02: забиты фильтры очистки воды, обледенение участка труб, закрытые разводящие вентиля по периметру сети, завоздушивание насоса. Этот сбой для котла значит больше, чем все остальные.

Отсутствие факел на горелке «03»

Этот сбой на агрегате Navien проявляется при некачественном пульсирующем горении или когда управленческий блок не получает информацию от датчика по факелу.

В агрегатах этого бренда наличие факела определяется особым устройством — электродом ионизации. Работа автоматики безопасности настроена на постоянную проверку присутствия факела после подачи газа. Прерывистое горение может вызвать нестабильная подача дутьевого воздуха из-за большой скорости работы воздушного вентилятора. Возможны также дефекты на шлангах, проложенных от турбины к APS.

Котел Навьен ошибка 03, последствия:

  • Неудачные варианты розжига;
  • сразу после растопки — факел тухнет.

Для того, чтобы исправить код, предварительно убеждаются в качестве соединений электрода и платы блока управления. Также проверяют заземления элементов агрегата и чистоту первичных датчиков. Если в ходе тестирования не получится нормализовать функционирование котлоагрегата, нужна будет диагностика или замена котловой платы.

Обрыв датчика температуры

Ошибка «05» возникает, если нет связи датчика температуры с блоком управления. Программа срабатывает на защиту, когда температура в сети отопления падает ниже +14 С. Данную ошибку может вызвать влажность на электроконтактах датчика и платы. Также нужно проверить сопротивление проводки и при неудовлетворительных результатах рекомендуется выполнить замену датчика NTC водяного контура отопления. База для проверки принимается в виде штатных рабочих параметров. Особое внимание уделяют проводам схемы, контролируя их простейшим омметром.

Сбой «06» показывается на экране, когда обнаруживается короткое замыкание в сети датчика Т, который выдает сигнал, аналогичный при Т выше 120 С, измеряют сопротивление в сети датчика, которое при 20 С составляет 10,3 кОм, а при 50 С 3,5кОм. Когда измеренные данные не отвечают этим параметрам, потребуется замена первичных приборов или электроплаты контроллера.

Обратите внимание! Ошибка «07» показывает обрыв цепи Т-датчика, но уже в системе ГВС. Аналогичный сбой возможен из-за некачественного подсоединения контактов датчика, исправление возможно по методике, описанной выше.

Сбой работы вентилятора «09»

Сбой устраняют на плате, проверяют качество выполнения соединения красного и черного проводов устройства и параметры переменного электрического тока — от 100. 0 до 220.0 В. Если они в норме, а производительность вентилятора низкая, то рекомендуют его заменить.

Условия проявления ошибки:

  1. Низкая скорость вентилятора ниже 400 об/мин на протяжении не менее 3 сек, розжиг будет заблокирован программой защиты.
  2. Если при горении скорость вентиляции упадет до 400.0 об/мин и продержится в течении 10 сек, на панели появится ошибка 09.
  3. Через 31 сек после сбоя программа вновь проверяет работу дутьевого устройства и если скорость вернется в норму — сбой самоудалится.
  4. Если при отключенном аппарате программа определяет частоту вращения с показателем 2000.0 об/мин, это свидетельствует о коротком замыкании в схеме симистора. Такой сбой требует замены вентилятора или замены платы.

Нарушение системы дымоудаления «010»

Данная ошибка вызывается сбоем системы удаления дымовых газов из котлоагрегата. Для их выхода из котла в нем создается режим допустимой тяги с помощью дымососа, которая контролируется пультом управления.
Причины сбоя 010:

  • засорение внутренней поверхности дымовыводящей системы;
  • нулевая тяга;
  • неправильное подключения датчиков к дымососу не позволит правильно работать блоку управления;
  • высокое внутреннее сопротивление в трубе из-за сильного ветра, засорение по ходу движения уходящих газов или обледенение дымохода;
  • низкое напряжение (1.7 В) APS на выходе;
  • неправильное подключение шлангов к APS-датчику;
    произошел перегиб шлангов.

Проблема с датчиком протока «13»

Обратите внимание! Эта ошибка типичная для платы управленческого блока из-за короткого замыкания в цепи первичного прибора давления. Для исправления его нужно протестировать и при обнаружении неисправности подвергают замене. Также тестируют проводку, иногда причина кроется в плате управления.

Причиной может стать прикипание датчика в системе отопления. Его проверяют после отключения котла прозвонкой линий первичного устройства, при этом сопротивление измерять не нужно. Если линии прозваниваются, потребуется открыть корпус и обратить внимание на положение флажка, при работающем котле нужно отпустить флажок.


Сигнал срабатывает после выключения насоса для циркуляции сетевой воды, датчик давления в течение 15 сек отправляет сигнал на плату блока. После того, как сбой будет устранен, ошибка аннулируется ручным способом через кнопку Stand-by.

Дополнительная таблица кодов

Вышеперечисленные виды сбоев наиболее частные в практике эксплуатации котлоагрегата, хотя всех кодов намного больше.

Код неисправности Описание ошибки
15 Неисправность платы блока управления, необходимо тестирование, текущий ремонт или замена платы.
16 Высокая температура котловой воды во внутреннем контуре агрегата из-за плохой циркуляции, загрязнение внутренних поверхностей нагрева теплообменника отложениями и накипь. Предельная температура срабатывания — 98 С, отключение сигнализации 83 С.
27 Нарушение целостности провода в схеме по замеру давления воздуха перед горелкой.

Обзор менее частых ошибок

Существуют и другие менее распространенные сбои, которые говорят о сбоях в работе котлоагрегатов Навьен и необходимости проведения ремонта:

  • Е011, нарушение установленных параметров по уровню или давлению среды в нагревательном контуре. Этот сбой проявляется на ЖК-дисплее агрегата с автоматической системой подпитывания контура водой. Для устранения поломки необходимо отсоединить систему отопления, диагностировать функциональность клапана подпитки водой, слить остаточную воду в сливе электронасоса, переподключить его и запустить вновь котел.
  • Е012, ошибка 12 — нет пламени в топке котла. Причин может быть много, алгоритм устранения рекомендуется применять, как при ошибках Е003-Е004. Предварительно проверяют, не перекрыт ли главный газовый кран, есть напряжение в линии питания котла и надежно ли система заземления.
  • Е013, ошибка 13 характеризует КЗ в линии или нет подачи питания датчика протока контура отопления.
  • Е015, ошибка 15 — нарушение в функционировании платы управления. В том случае, когда не отклика на поступление электроэнергии, потребуется ремонт либо замена.
  • Е016, ошибка 16 говорит о перегреве элемента в системе. Перегреваться может какой угодно узел: электродвигатель дутьевого вентилятора, теплообменный аппарат, электродвигатель центробежного насоса. Самостоятельно можно почистить установленный фильтр перед котлом, теплообменный аппарат и заменить термостат.
  • Е017, сбой, вызван DIP-переключателем, потребуется скорректировать опции управляющей платы и перезапустить котлоагрегат.
  • Е027, ошибка 27- сбой первичного датчика давления. Проверяют засор, слаженность работы датчика и дутьевого вентилятора. При обнаружении поломки заменяют неисправную деталь.
  • Е030, излишний нагрев дымового термостата. Нужно выключить котлоагрегат, предоставить время для его охлаждения не менее 30 мин, после чего перезапускают агрегат. Если сбой не устранен — проверяют дутьевой вентилятор и первичный воздушный датчик давления, выполнить очистку дымовентиляционной системы.
  • Е 093, неисправна кнопка «вкл./выкл.» Ее можно заменить собственными средствами.

Правила эксплуатации и своевременного технического обслуживания

Специалисты рекомендуют собственникам котлов Навьен накануне эксплуатации познакомится не только с устройством и технологическими параметрами, но и с матрицей кодов системы самодиагностики, которую обязан предоставить производитель в технической документации.

Советы и рекомендации по обслуживанию котлов Навьен:

  1. Настроечный алгоритм тепловой производительности котла напрямую зависит от модели горелки. Установки с цифровым управлением по установленному тепловому режиму включают термостат, функционирующий в блоке с комнатным температурным датчиком.
  2. Настройка выполняется автоматически, термометр отслеживает температуру внутри помещения. Через некоторое время, когда она падает ниже определенной границы, термостат посылает сигнал на включение горелки или с помощью клапана-регулятора наращивает расход газового топлива.
  3. Как правило, термостат осуществляет контроль температурного режима в одном помещении, но в случае, когда запорно-регулирующие устройства установлены перед каждым радиатором, температуру можно контролировать во всех помещениях.
  4. Регулирование горелочного устройства допускается выполнять поворотом газового клапана, что особенно важно для устройств атмосферного типа с открытыми топочными камерами.
  5. Смена режима производится в меню на ПУ.

Алгоритм установки режима работы котлоагрегата через сервисное меню:

  1. Открывают вентили на приборах отопления.
  2. Устанавливают нужное значение на отопительном термостате в комнате.
  3. Горелочное устройство будет остановлено, когда температура станет больше на 5 С заданного режима.
  4. Нажимают «Mode» на ЖК-дисплее. При возникновении на экране «0», вводят число «35 » с помощью клавиш «+» и «-«.
  5. При представлении на экране «d. 0», набирают номер строки с применением «+» и «-«. Настройка приобретет автоматическое согласование.
  6. Возвращаются в сервисное меню с использованием «Mode».
  7. Осуществляют контроль пламени в топочной камере и ростом температур.

В случае, когда пользователь выполнил неправильную настройку мощности котла появляется губительный процесс цикличности, и горелка начинает чрезмерно быстро включаться/выключаться.

При этом радиаторы не успевают нагреваться, а функциональные узлы котла быстро выходят из строя. Помимо этого в таком режиме происходит перерасход газа, из-за чего падает энергоэффективность котла и общий КПД тепловой системы.

Подавляют цикличность 2-мя вариантами:

  1. Убавляют факел горелочного устройства.
  2. Повышают нагрузку в системе отопления путем включения дополнительной нагрузки в виде установки радиаторов или внешнего бака косвенного нагрева ГВС.

Производитель котлов Навьен изучил все возможные вариаций сбоя агрегата и выпустил заводскую инструкцию по ремонту и наладке оборудования. Современная система диагностики, самостоятельно выявить ошибку в работе устройства и предложит пользователю способы устранение поломки.

Система индивидуальна и зависит от модели агрегата и варианта установки — навесной или напольной, а также от модификации блока управления.

Она испытанный верный помощник даже для неопытного пользователя, мало разбирающегося в технике. Именно благодаря программам диагностики ошибок сегодня, возможно, быстро преодолеть аварийную ситуацию и восстановить температурный режим в доме.

Частые неисправности

Газовые котлы Навьен хотя и отличаются высоким качеством комплектующих, правильной сборкой, но могут выходить из строя. Каждая поломка имеет свой код, который отображается на дисплее прибора.

Среди часто встречающихся неполадок выделяют:

  1. Увеличение температурного режима, приводящего к перегреву оборудования (01E).
  2. Недостаточный уровень теплоносителя в системе, а также повреждена цепь измерительного устройства протока (02E).
  3. Отсутствует сигнал о пламени (03E).
  4. Неправдивое оповещение о наличии огня либо КЗ цепи датчика (04E).
  5. Оборвана цепь в измерителе температуры отопительной воды (05E).
  6. Короткое замыкание цепи в датчике температуры (06E).
  7. Повреждена цепь в температурном датчике горячей воды (07E).
  8. Нарушение цепи в датчике температуры горячего водоснабжения (08E).
  9. Неисправности в вентиляторе (09E).
  10. Сложности с устранением дыма (10E).
  11. В процессе работы погас огонь (12E).
  12. Произошло короткое замыкание в измерителе протока отопления (13E).
  13. Отсутствует подача газа (14E).
  14. Наличие неполадок в плате управления (15E).
  15. Перегрелся агрегат (16E).
  16. Произошел сбой в работе DIP- переключателя (17E).
  17. Перегрев измерительного прибора удаления дыма (18E).
  18. Возникли проблемы в функционировании датчика давления воздуха (27E).
  19. Наличие шума и гудения без отображения ошибки на дисплеи, что случается, когда проход воды затруднен накипью в трубах, при перегреве либо вскипании.
  20. Нет подачи горячей воды, что указывает на неполадки в трехходовом клапане (его нужно заменить).

Рекомендации по эксплуатации и ремонту

Чтобы оборудование долго и продуктивно работало можно установить стабилизатор напряжения, фильтры (газовый и водяной), магнитный либо полифосфатный преобразователь воды и т. д.

  1. Устанавливать газовый котел нужно строго в соответствии с требованиями, указанными в паспорте.
  2. Для устранения причин неисправностей нужно внимательно изучить инструкцию и действовать согласно ей.

Подробнее об ошибке «03»

Если перед вами возникла проблема, которая выражена в том, что оборудованием выдается ошибка «03», котел «Навьен» должен быть возвращен к нормальному функционированию. Если вы заметили, что на дисплее появилось обозначение «03», можете быть уверены в том, что устройство не получило сигнала о пламени. В качестве причин данной неполадки можно выделить отсутствие подачи газа, а также поломку датчика ионизации. Иногда попросту нет розжига, или кран оказался закрыт. В некоторых случаях заземление устройства неисправно.

Для решения данной задачи необходимо почистить засор на датчике пламени. Если на электроде вы заметили серый налет, то от него необходимо избавиться. Для этого используется мелкая наждачная бумага, с помощью которой необходимо зачистить поверхность.

Рекомендации по устранению некоторых проблем по основным кодам ошибок

Если вы приобрели газовый котел «Навьен», ошибка «03» – это не единственный код, который может быть выдан дисплеем. При появлении того или иного кода необходимо обратиться за помощью к специалистам. Они могут устранить неисправность или проконсультировать потребителя. Однако некоторые владельцы стараются самостоятельно выявить неисправность и привести оборудование в рабочее состояние.

Например, если возникла ошибка «01», то в качестве причины можно рассматривать уменьшение протока или засорение в системе отопления. Иногда на это указывает еще и выход из строя циркуляционного насоса. Для самостоятельного выхода из ситуации необходимо проверить фильтр системы отопления на наличие воздуха. Самым простым решением будет стравливание пробок. Следующим шагом будет проверка работоспособности насоса и катушки на сопротивление. Иногда крыльчатка циркуляционного насоса оказывается повреждена.

Котёл навьен ошибка 10

Данная ошибка связана с системой дымоудаления газового котла. Продукты сгорания обязательно должны удаляться, для этого в котлах предусмотрен вентилятор. Для контроля работы вентилятора и определения наличия допустимой тяги для работы котла используется дифференциальное реле, которое соединяется с турбиной двумя пластиковыми трубками. Когда вентилятор работает, создается разряжение, реле замыкается, и котел нормально функционирует.

Причинами ошибки 10 может являться засорение дымохода, наличие обратной тяги или неправильное соединение датчика контроля воздушного давления с вентилятором. Для последнего случая необходимо проверить, что трубочка желтого цвета подсоединяется к нижней части вентилятора, а прозрачная – к верхней и сами трубочки не имеют повреждений, деформации или конденсата внутри.

Повышенное сопротивление в дымоходе может происходить вследствие прямых порывов ветра или засорения дымохода (гнездо птиц или паутина, зимой – обмерзание). Правильно, место выведения дымохода предусматривать учитывать направление ветров конкретного региона еще на этапе проектирования и дымоход не должен выводиться на подветренную сторону дома.

Мы остановились на самых частых сбоях в работе котлов навьен, но на самом деле кодов ошибок существенно больше. Способы проверки и устранения неполадок – это тема отдельной статьи. Для удобства приведем сводную таблицу кодов с кратким описанием:

Номер неисправности Краткое описание проблемы

02 Низкое давление воды в отопительной системе или поломка датчика протока
03 Нет сигнала с электрода ионизации
04 Неправильный сигнал с датчика пламени или короткое замыкание. Убедиться отсутствие контакта электрода ионизация с корпусом котла или горелки, провести диагностику платы управления.
05 Поломка датчика температуры отопления. Измерить электрическое сопротивление датчика и соответствие таблице температур, убедиться в надежности соединения датчика с платой управления.
06 Короткое замыкание цепи датчика температуры отопительной воды. Прозвонить или заменить датчик.
07 Поломка датчика температуры ГВС. Проверить зависимость сопротивления от температуры на датчике, убедиться в надежности подключения датчика к блоку управления.
08 Короткое замыкание термодатчика ГВС. Прозвонить или заменить датчик.
09 Поломка вентилятора. Измерить сопротивление обмотки вентилятора (контрольное значение примерно 23 Ом). Убедиться, что на клеммах вентилятора есть напряжение 220 В. Возможна неполадка схемы платы управления (требуется диагностика платы навьен)
10 Сбой в работе системы отведения продуктов сгорания
13 Замыкание датчика протока СО. Залипание датчика, либо неисправность блока управления.
15 Внутренняя ошибка платы управления (требуется диагностика и ремонт)
16 Перегрев котла. Сигнал с аварийного термостата. Причинами перегрева может недостаточная циркуляция теплоносителя (см. ошибку 02), засоренность теплообменника или неисправность самого термостата. Срабатывание происходит при 98 градусах, отключение аварии при остывании до 83 градусов.
27 Обрыв или короткое замыкание цепи датчика давления воздуха

Решение проблемы при ошибке «10»

Иногда котел «Навьен» выдает ошибку «03», но в некоторых случаях вы можете заметить, что на дисплее отобразился код «10». Это может возникнуть из-за нарушения функционирования вентилятора. Трубки могут оказаться повреждены или неправильно подключены. Они должны идти от улитки вентилятора к датчику давления. Иногда к ошибке «10» приводит засорение дымохода. Однако в некоторых случаях сильные порывы ветра могут повлечь то, что котел выдает вышеупомянутую ошибку. Неисправности можно устранить, заменив или отремонтировав вентилятор. Дымоход следует прочистить, но для начала проверить его. Трубки от датчика должны быть подсоединены правильно, важно исключить перегибы, если таковые имеются.

Расшифровка кода

Проблема с дымоудалением – об этом информирует высветившийся код. В частном секторе востребованы газовые котлы настенного крепления. Ошибка 10 характерна для Navien Ace всех модификаций. Алгоритм действий по поиску причины отказа оборудования идентичны без поправок на конструктивные отличия отопительных установок.

Шаг 1 – перезапуск котла

Навьен характеризуются устойчивостью к перепадам напряжения и этим отличаются от иных моделей импортных отопительных установок. Но корейский производитель не в состоянии предусмотреть, с чем приходится нам сталкиваться на практике: сильнейшие перекосы фаз, огромные скачки, запредельные значения. Надеяться на встроенную схему стабилизации бесполезно – ее возможности ограничены. При появлении ошибки Навьен, и не обязательно с кодом 10, первое, что требуется сделать – перезапустить котел нажатием кнопки выносного пульта.

Шаг 2 – проверка канала дымоудаления

К любой модификации котла Навьен присоединяется труба для отведения горючих газов в атмосферу. Именно проблема с каналом часто вызывает ошибку 10. Свеча, спичка, зажигалка – индикаторы ненадежные. Дрожание пламени не свидетельствует о нормальной тяге. Если давление в дымоходе ниже допустимого значения (визуально не определить), срабатывает защитная автоматика Навьен, появляется ошибка 10, работа котла блокируется.


Коаксиальный дымоход с защитой от внешней среды

Вероятные причины
  • Обледенение оголовка. В зимний период на выходе дымохода образуется своеобразная «пробка», блокирующая его. В результате резко снижается тяга, срабатывает автоматика, котел Навьен останавливается с ошибкой 10.
  • Загрязнение фильтра. При монтаже турбированных моделей используется коаксиальный дымоход. Для предотвращения попадания в котел при заборе воздуха инородных предметов на входе трубы установлен сетчатый фильтр. Его ячейки могут закупориваться пылью, листвой, инеем, отсюда и ошибка 10 Навьен.
  • Переполнение конденсатосборника. Скопление жидкости становится причиной аварийной остановки котла.

Обозначенные проблемы устранить несложно. Но если ошибка 10 не исчезает, а к котлу Навьен претензий нет, придется заниматься дымоходом.

Недостатки
  • Вывод трубы из здания сделан без учета розы ветров. Если ошибка 10 появляется периодически, при смене погоды, нужно принять меры: прикрыть оголовок для предотвращения обратной тяги, изменить схему прокладки последнего колена так, чтобы оно не выходило наружу с подветренной стороны здания.
  • Просчеты при проектировании, монтаже. В инструкции котла Навьен указаны параметры канала дымоудаления исходя из характеристик отопительной установки. Несоответствие угла уклона, длины трассы, высоты вертикального участка, сечения – причины ошибки 10.


Проверьте правильность монтажа дымохода

Шаг 3 – диагностика котла

Круг поисков сужается, если знать, что о неисправности вентилятора Навьен свидетельствует ошибка 09, а при перегреве датчика температуры дымовых газов высвечивается код 30.

Вероятные причины
  • Устройство Вентури. Оно установлено в блоке вентилятора и при работающем котле подвергается термическому воздействию. В некоторых моделях Навьен корпус приспособления пластиковый. Его деформация – причина ошибки 10.


Устройство вентури котла Navien

  • Трубки. Соединяют вентилятор с дифференциальным реле для контроля тяги в дымоходе. Если они деформированы, забиты конденсатом, мельчайшими фракциями, то при работающей турбине не создается разрежение, мембрана датчика не замыкает контакты микровыключателя. Плата управления, не получая сигнала об устойчивом функционировании оборудования, блокирует котел Навьен с ошибкой 10. Достаточно заменить или продуть трубки, и она исчезнет.


Пример загрязненных трубок в котле Navien

Еще одна причина – невнимательность пользователя при самостоятельном обслуживании (ремонте) отопительной установки. Достаточно перепутать местами трубки после замены (очистки), результат тот же – ошибка 10.   Верное присоединение: к нижней части вентилятора Навьен – желтая (+ датчика), к верхней – прозрачная (–).

С напольными котлами иначе. Нюанс в том, что в трубку помещена медная шайба с микроскопическим отверстием. Даже профессиональная настройка оборудования не гарантирует полного (на 100%) сгорания «голубого топлива». В дымоход Навьен вместе с летучими веществами поступают мельчайшие фракции сажи. Смешиваясь с конденсатом, блокируют отверстие шайбы, вызывая аварийную остановку котла с ошибкой 10. Удалить «пробку» с помощью пылесоса проблематично: необходимо очистить «канал» острием длинной иголки, кончиком тонкой проволоки.

Вынимать шайбу из трубки, как рекомендуют отдельные авторы, не нужно. С учетом малого сечения возникнут сложности с установкой на место. Оно определено разработчиком, и менять его нельзя.

  • Датчик давления. В котлах Навьен редко выходит из строя, ремонту не подлежит (в герметичном корпусе), но протестировать можно. Внутри подвижная мембрана, давящая на кнопку микровыключатедя при изменении давления в дымоходе. Проверка заключается во втягивании воздуха в месте присоединения трубки. Щелчок (срабатывание датчика) при небольшом усилии (вдох/выдох) – все нормально. Отсутствие характерного звука свидетельствует, что прибор является причиной ошибки 10.


Датчик давления в дымоходе котла Navien

На заметку! Датчик настраивается на заводе, с учетом характеристик котла Навьен и требований ТБ. В глобальной Сети встречаются рекомендации доморощенных специалистов по самостоятельной регулировке прибора с помощью ключа-шестигранника. Методика несложная, но практиковать не стоит. Специфика функционирования датчика давления такова, что настройка в процессе работы котла сбиться не может.  Прежде чем экспериментировать с устранением ошибки 10 Навьен таким способом, нужно подумать о собственной безопасности и членов семьи – с угарным газом не шутят!

Если принятые меры не устранили проблему с котлом, меняется электронная плата. Но это уже прерогатива профессионала: обращаться в сервисную службу.

Устранение ошибки 03

На пути поступления в систему сигнала о наличии пламени возникли какие-то препятствия. Причиной этой неисправности котла Навьен может быть прекращение поступления газа или выход из строя датчика наличия пламени в горелке. Нередко проблемы этого типа возникают после ремонтных мероприятий на газовом трубопроводе. Ошибка 03 высвечивается также при возникновении проблем с розжигом.

Порядок устранения:

  • Проверка подачи газа.
  • Тестирование исправности розжига.
  • Чистка ионизационного датчика (он часто загрязняется).

При использовании сжиженного газа необходимо убедится в исправности редуктора. Если котел полностью исправен, причиной ошибки 03 может быть неправильно выполненное заземление.

Отсутствие должно нагрева

Первым делом проводится чистка теплообменника. В домашних условиях для этого принято использовать лимонную кислоту, чистящие средства для унитазов и специальные жидкости (если они есть). Перед тем, как почистить газовый котел Навьен, нужно демонтировать теплообменник и залить в него подходящий раствор. После небольшой паузы его вымывают большим напором воды.

Подобную процедуру следует провести и с теплообменником контура ГВС, если наблюдаются проблемы с подогревом горячей воды. В случае особенного загрязнения проще установить новый обменник. Чтобы не возникала накипь, рекомендуется обзавестись системой чистки и умягчения водопроводной воды.

Диагностика магистрали

Проблема с подачей газа к котлу Навьен выражается в блокировке тракта или пониженном давлении. Методика поиска «виновника» ошибки 03 зависит от схемы подключения агрегата к магистрали или резервуару с «голубым топливом». Если в строении имеется газовая плита, задача упрощается. Определить наличие проблем на трубопроводе можно розжигом конфорки.

Проверить давление также несложно включением всех: по интенсивности язычков пламени, их стабильности станет понятно, достаточно ли оно для нормального функционирования оборудования. Для газовых котлов, и Навьен не исключение, существует нижний порог срабатывания. И если газ поступает, но давление в магистрали ниже критического, ошибка 03 неизбежна.

Для объектов без плиты или с подключением котла Навьен по отдельной линии рекомендуется следующий порядок диагностики элементов системы.

Источники

  • https://kaminguru.com/remont/02-i-drugie-na-kotle-naven.html
  • https://househill.ru/kommunikacii/otoplenie/kotel/gazovye/neispravnosti-gazovyx-kotlov-naven-i-sposoby-ix-ustraneniya.html
  • http://pikucha.ru/otoplenie/kotly/kotel-naven-oshibka-03.html
  • https://www.tproekt.com/kotel-naven-osibka-02/
  • https://kotle.ru/gazovye-kotly/oshibki-kotla-navien
  • https://FB.ru/article/274577/neispravnosti-kotlov-kotel-naven-oshibka-kotel-naven-osnovnyie-kodyi-oshibok
  • https://thermo-lider.ru/interesnye-stati/kotel-naven-oshibka-10-i-oshibka-03/
  • https://fixbroken.ru/oshibka-10-kotla-naven/
  • https://teplospec. com/gazovoe-otoplenie/vozmozhnye-neispravnosti-kotla-naven-i-sposoby-ikh-ustraneniya.html
  • https://fixbroken.ru/oshibka-03-kotla-naven/

[свернуть]

Неисправности, ремонт и обслуживание котла Navien Deluxe

______________________________________________________________________________

Отчего часто отключается газовый настенный котел Навьен Делюкс Коаксиал 24 кВт? Например, на днях поджиг совершенно не функционировал. Чистку котла производили в начале месяца. Что может быть?

Можем предположить, что присутствуют неполадки в системе дымоотвода. Вам нужно осмотреть дымоход. Неработоспособность электророзжига означает неисправность одной из его деталей из-за непостоянного напряжения или протечки воды.

Кто-нибудь помогите, пожалуйста, прояснить ситуацию с дымоходом? Уже двое суток возникает возвратная тяга, при этом дым проходит сразу же на кухню. Дымоход делал я сам. Он представляет собой трубу из стали. Может быть в расчетах допущена ошибка.

Агрегат отлично функционирует в цикле ГВС, хотя когда включаешь отопление, происходит кипение воды, и прибор выдает сбой. Что это за поломка, и каким способом можно устранить?

Возможно, насос циркуляции имеет поломку, плата управления имеет повреждения, термодатчик неисправен.Также может загрязниться сетка фильтра.

На этапе снабжения горячей водой агрегат поочерёдно стал выдавать то холодную, то горячую воду. Не понимаю, какая взаимосвязь. Как самому настроить нагрев теплоносителя?

Вероятней всего, есть грязь в системе отопления или теплообменник. нуждается в чистке. Помимо этого, может быть неисправность реле протока. или неисправен циркуляционный насос.

Основная причина может быть неверно выполненная конструкция дымохода.Может быть отложение сажи на стенках трубы, которое достаточно ограничивает его производительность. Кроме этого, желательно контролировать вентиляцию в помещениях.

Установил неделю назад двухконтурный котел Navien Deluxe 16K. Прибор моментально подъем температуры выше 96 градусов, но потом встает с ошибкой. Вперед, после его охлаждения, начинает автоматически запускаться. Как устранить поломку?

Приостановка работы по перегреву обозначает отсутствие циркуляции теплоносителя.Изначально следует осмотреть краники радиаторов. Их надо открыть. После проверки на чистоту фильтрующего элемента, а также следует убедиться, не имеет ли грязи теплообменное устройство.

Провел ввод в эксплуатацию такой же модели в марте. Примерно через три месяца аппарат вдруг стал шуметь. Не могли бы Вы подсказать, из-за чего он шумит?

Скорей всего, теплообменник имеет накипь. Если вода имеет жесткость, то со временем в радиаторных трубках отложится известковый налет.

Я планирую в загородном доме подключить настенный котел Навьен Делюкс 13К. Интересует, как самому грамотно требуется запускать этот прибор в эксплуатации?

Логин запуска в эксплуатации данного оборудования следует произвести мероприятия. Подключаем электропитание прибора. Установить в открытое положение газовый вентиль. Затем включаем главную горелку. После отрегулировать желаемую температуру.

Нам нужно сделать техобслуживание.Посоветуйте, как лучше слить воду с прибор?

Согласно мануалу, такая процедура выполняется так. Отсоединить агрегат от сети. Закрыть газовый вентиль. Приоткрываем автоматический воздухоотводчик. Полностью открываем сливной кран. Далее убрать вытекшую жидкость. Если необходимо, сливать жидкость через клапан сброса. Этот клапан размещается в нижней части аппарата.

Можете рассказать, как нужно диагностировать работу трехходового клапана? Есть подозрение, что этот компонент плохо открывается.В цикле не прокачивает крайние батареи, в режиме ГВС греется труба для поступления отопления под котлом.

Все верно, следует проверять 3х-ходовой клапан относительно плохого хода его в положении положения. Также рекомендуем сделать проверку самой системы отопления.

Используем дома газовый котел Deluxe Coaxial 24K. До этого дня трудился без вопросов. В данный момент через 5 секунд после старта он тухнет.

Думается, что у него не получается прогнать воду в систему.Помогите, пожалуйста, что за фактор неполадки? Возможным фактором данной неисправность может быть электрод-ионизатор, который не видит огонь, либо уменьшение циркуляции.

Недавно возникла неисправность с отопительным прибором. В цикле нагревания стал он свистеть. Я решил перезагрузить его - попытка удалась, но изменений не произошло. Может, кто подскажет, в чем причина свиста?

Очень часто сильный свист возникает, если неправильно выполнена регулировка давления на форсунках газогорелочного устройства.Требуется проверить установленную ошибку и исправить при необходимости.

В котёл вчера попала вода, и он стал работать со сбоями. К примеру, настраиваем любую температуру, цикл нагревания доходит исключительно до 24 градусов, и потом прибор встает в аварию. Объясните, в чем проблема?

Если был залит водой блок платы управления, скорей всего, плата работает не корректно. Попробуйте выполнить ее перезагрузку с помощью полного отключение агрегата от электросети.Заново заново включите и проверьте его исправность.

Двухконтурный настенный котел Навьен Делюкс 16К не может выполнить пуск. Когда держишь работу старта, горелка работает. Но если не фиксировать находятся, агрегат начинает тухнуть. Объясните причину неисправности?

Похоже, вышел из строя термоэлемент или проблемы с газовым клапаном. Еще может быть понижение давления газа на входном трубопроводе. В В некоторых случаях имеется недостаток напряжения платы управления.

У нас появилась неполадка. Запуск происходит с трудом. Запальная горелка загорается, а главной горелке огня нет. Помогите разобраться, какая это причина?

Похоже, функциональный сбой работы узла розжига. Советуем сделать техобслуживание аппарата и очистить устройство зажигания.

Отчего котел Navien Deluxe 20K не выключается во время того, как нагонит Указанная температура? Нагрев происходит до 85 градусов, уходит в аварии. После перезапуска проблема повторяется.

Предположительно, электронная плата, неисправна, термодатчик имеет повреждение, сломалась кнопка датчика защиты. Вполне возможно, что произошла ошибка регулировок автоматики.

Скажите, пожалуйста, из-за чего котел не нагревает воду более 70 С? Нам нужно выставить больше, но на экране высвечивается, что это самая большая величина. Как можно повысить нагрев?

В случае, если агрегат не исполняет цикл подъема температуры отопительного контура, то можно предположить следующие проблемы.В настройках ограничения стоит ограничение на максимальную температуру нагревания не выше 70С. Прослеживается уменьшение тяги в дымоходе.

Котел Делюкс 24К нестабильно функционирует в цикле нагревания контура ГВС. Из крана течет чередуясь то горячая вода, то холодная. Объясните, Из-за чего эта неисправность?

Причины появления повреждений могут быть следующие следующие. Произошел подмес холодной воды снабжения того, что неисправен 3-х ходовой клапан. Сильное загрязнение теплообменника.Рекомендуем Вам его очистить.

Под котлом имеется кран, из него нередко происходит утечка воды. Сам прибор не работает. Что нужно делать?

Похоже, происходит выход теплоносителя через защитный клапан. В таком случае, это означает повышение давления в системе. Помимо этого может быть не перекрыт вентиль подпитки системы либо требуется накачать расширительный бак.

Объясните, из-за чего резко прыгает вверх давление, и в то же время начинает срабатывать клапан сброса воды? Дисплей выдает всякий раз значок отопления в цикле наблюдателя.Как быть?

Присутствует неисправность термодатчика в контуре отопления. Отсутствует нормальная циркуляция в отопительной системе.

Поясните, как почистить фильтр на холодную воду?

Сначала необходимо освободить от воды горячего водоснабжения. Следующая операция - отвернуть гайку датчика потока. Затем демонтируем датчик и фильтр из углубления. После снятия чистим от накопившихся примесей и грязи.

Аппарат в период включения и ранее мог гудеть, а в данное время шум усилился.Изначально звук пропадал быстро, сейчас же продолжается дольше. Кто-нибудь с такой проблемой сталкивался?

Возникновение постороннего шума можно объяснить наличием минеральных отложений на внутренних стенках теплообменного прогрев которого не следует одинаково для различных толщины стенок. Чем больше теплообменник засорен, тем отчетливее грохот, из-за чего ниже отдача тепла.

Газовый настенный котел Navien Deluxe Plus функционирует, но в системе вода, видимо, не циркулирует.Заметно нагревается насос, действующий на обратку. Что могло случиться?

Вероятно, загрязнение фильтр или где-нибудь перекрыли кран, что блокирует движение теплоносителя. Мог также выйти из строя насос циркуляции.

Почему не приготавливается гор. вода? Вода вытекает еле теплая. Объясните, что случилось?

Обнаружение неполадок можно по нескольким путям. Например, поломка температурного датчика ГВС, требуется провести его замену. Также велика вероятность того, что случился сбой регулировок мощности аппарата на нагрев воды.

Часто просматривается срыв пламени при поджиге. Горелка не грязная, дымоход в порядке, с тягой проблем нет. В каком месте искать?

Аппарат не определяет пламя плохого импульсса с блока управления горением. Требуется диагностировать провод между ионизационным датчиком и электродом. Возможно, надо подтянуть его. Еще могла лопнуть изоляция датчика, которая предусматривает замену.

Установили неделю назад данный прибор. Сегодня во время запуска фитиль зажигается на 9 секунд, но главная горелка не подхватывает пламя, и из-за этого прибор начинает затухать.Как можно решить эту проблему?

Причина, скорей всего в том, имеет дефект блок розжига или неполадки с горелкой. На всякий случай можно проверить, не нарушилась ли фазировка во время подключения к электросети.

Мне сделали в середине этого года установку котла Navien Deluxe Coaxial 13К. Предположительно спустя полгода возник сбой в контуре ГВС, при этом отопление действует нормально. Пытался пользоваться горячей водой, но прибор лишь изображает температуру, и выполнять нагрев не считает нужным.В чем проблема?

Есть предположение, что неисправен 3-х ходовой клапан. Он должен быть заменен.

Скажите, пожалуйста, для каких функций в котле нужен предохранительный температурный датчик?

Этот датчик не допускает подачу газа в газогорелочный блок, если происходит перегрев жидкости первичного теплообменника.

Требуется промыть и очистить первичный теплообменник. Скажите, какие действия провести, чтобы правильно демонтировать этот компонент?

Теплообменник несложно вынимается из котельного агрегата при использование обычной отвертки.Вот процесс снятия. Проводим слив воды из аппарата, применяя выпускной кран. Далее требуется опорожнить систему ГВС. Открутить болты крепежа основного теплообменника и вытащить его из рамы.

Я провел данное подключение модели. Примерно спустя 3 месяца снизилось давление воды в агрегате. Часто он сбрасывает его и останавливается. Другими словами совсем не держит давление. Почему это происходит?

Когда агрегат не набирает водяное давление, скорей всего, имеется течь из крана подпитки.Когда произошло отключение и давление воды падает до нуля, то поврежден 3х ходовой клапан.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________





______________________________________________________________________________

______________________________________________________________________________

Как исправить ошибку 12 газового котла Навьен (Navien)

В инструкции на газовое оборудование дается общее описание кодов неисправностей.Подразумевается, что ремонт - прерогатива профессионала. Ошибка 12, появляющаяся при аварийной остановке котла Навьен, устранима силами пользователя. Статья объясняет, как это сделать.

Расшифровка

Отсутствие пламени - обозначение ошибки 12 в команде пользователя. Для выработки алгоритма действий нужно понимать - трактуется неисправность неоднозначно. Она - следствие блокировки газового тракта или неполадки в котле Навьен. Пламя горелки может и быть, но если датчик его не фиксирует, на электронную плату поступает сигнал аварии, и она останавливает работу отопительной установки.

Коды неисправностей 12 и 03 схожи - обе проблемы связаны с газовой арматурой, отсюда и путаница. Но разница имеется, и принципиальная. Ошибка 03 появляется при отсутствии розжига, то есть в момент запуска котла Навьен. 12-я же высвечивается в процессе его работы и информирует пользователя о пропадании пламени. Искать причину, чтобы сэкономить время, нужно последовательно, переходя от простых действий к сложным проверкам, а не грешить сразу на котел Навьен.

Шаг 1 - тестирование газовой магистрали

Если «голубое топливо» перестало поступать к горелке, котел Навьен остановится с ошибкой 12. На объектах с газовой проверкой несложно путем включения ее на полную мощность.

Проверка поступления газа в котел с помощью кухонной газовой плиты

Разжигаются все конфорки, а по язычкам пламени (высоте, стабильности) можно определить, есть ли проблемы в магистрали. Газовая арматура Навьен настроена так, что при снижении давления ниже критического значения работа котла прекращается. Отсюда и ошибка 12.

Вероятные причины
  • Блокировка тракта .В частном секторе на трубе устанавливается арматура безопасности - отсечной клапан. Кратковременного пропадания напряжения сети, чтобы он сработал и перекрыл коммуникацию. Тип прибора замкнут нормально замкнутый вручную: ошибка 12.
Отсечной клапан газовой трубы
  • Счетчик . Некорректная работа вычислителя запускает снижение давления. Причины разные, зависят от типа устройства (механическое или электронное).При автономном газоснабжении нередко вызывает аварийную остановку котла Навьен. Работоспособность проверяется по циферблату (табло) включением любого газового прибора на объекте: сбои визуально заметить нетрудно.
Газовые счетчики
  • Фильтр . Пренебрежение его регулярным обслуживанием приводит к ошибке котла Навьен 12. Причина - в загрязнении сетки, вызывающее падение давления в трубе.
Коррозия забит фильтр котла Навьен
  • Редуктор .Обледенение при плохой термоизоляции оголовка газгольдера, шкафа с баллонной группой - причина ошибки 12 котла.
Редуктор для газовых баллонов
  • Выработка объема . При автономном газоснабжении нужно следить за запасом «голубого топлива» в резервуаре. Расходование газа сопровождается снижением давления, и в какой-то момент Навьен останавливается.

Шаг 2 - диагностика котла

  • Датчик ионизации . Организуя газоснабжение объекта по автономной схеме, собственники стараются сэкономить, в том числе, и на «голубом топливе». Дешевый газ, низкого качества - причина 12. При его горении мельчайшие фракции (сажа), оседающие на стенках камеры, теплообменнике, электроде датчика ошибки. Котел разжигается, какое-то время работает, но вызываемое загрязнение чувствительного элемента копотью приводит к тому, что он не видит пламя и останавливает отопительный агрегат с ошибкой 12. Удалить нагар несложно.
Электрод розжига котла использованный и новый Navien
  • Горелка . Аналогично датчику - из-за некачественного топлива постепенно забиваются форсунки, язычки пламениваются, срабатывает защита по ошибке 12. Чистка с помощью зубной щеточки и пылесоса (на всасывание) ее устраняет. Через несколько минут котел Навьен можно заниматься.
  • Газовый клапан . Этот узел регулирует подачу «голубого топлива» к горелке в соответствие с выбранным режимом работы котла Навьен или блокирует по сигналу аварии. Устройство простое: литой корпус, 3 электромагнита, клапана, уплотнительные кольца. Убрать ошибку 12 можно обслуживанием арматуры. Но делать это нужно аккуратно, не сбивая регулировку - узел настроен на заводе по давлению.
Газовый клапан котла Navien

Вероятные причины

  • Загрязнение металлической сеточки-фильтра . Сняв заднюю крышку, ЭМ-клапан, достать просто. Постепенное забивание ячеек отражается на давление: оно падает, появляется ошибка 12 котла Навьен.
  • Электрическая часть . Межвитковое замыкание самостоятельно не выявить, Проверка же на обрыв обмотки или КЗ выполнить несложно. Измеренные сопротивления должны соответствовать значениям (для Навьен): модуляционная катушка - 78 Ом, соленоиды клапанов (их два) - по 5,5 кОм.
  • Проблема с цепями питания . Команды на газовый клапан поступают с модуля котла: ненадежный контакт, обрыв - и появится ошибка 12.

После обслуживания узла он проверяется на функционирование подачей на катушки (по очереди) 220В. Характерный щелчок - свидетельство исправности электромагнитного механизма.

  • Электронная плата . Ремонт на дому не проводится - только замена. Если принятыми мерами не получается устранить ошибку 12 котла Навьен, единственное решение - вызвать представителя мастерской.

Полезные советы

  • Обращаясь в сервисный центр, нужно правильно выбирать организацию.Если она не аттестована представителем компании Навьен, возникнут проблемы. Отсутствие квалифицированных мастеров, методичек, схем, запасных частей приведут к затяжному ремонту. А цена на детали, необходимые для восстановления работоспособности котла, выше - нет прямых связей с соединением.
  • Рекомендации менеджеров и доморощенных знатоков по включению Навьен через стабилизатор у профессионала вызовите улыбку. В корейском котле своя схема. Только ИБП обеспечивает функционирование агрегата даже при пропадании напряжения на линии.Стабилизатор в данном случае бессилен, автономный блок выручит за счет встроенных (или подключаемых) аккумуляторов, устройств заряда и сглаживания пульсаций.

Понравилась статья? Репост будут лучшей благодарностью.

Диагностика неисправностей и ошибок в котлах Навьен Айс

_______________________________________________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Код ошибки 02 - Говорит о недостаточном давлении внутри системы.

Вероятные причины, вызывающие образование этих неполадок: уменьшение давления теплоносителя в системе отопления. Нарушился контакт между датчиком минимального давления и электронной платой. Неисправность реле минимального давления.

Предварительно требуется посмотреть на показатели манометра. Как правило, проблему можно устранить при использовании подпитывающего крана, который монтируется, чтобы дополнять систему теплоносителем.

Если авария возобновляется, то скорей всего, есть утечка жидкости.Негерметичным может быть гидронасос, первичный теплообменник, предохранительный клапан, поврежденные уплотнения и прокладки, подпиточный кран и другие детали. Утечка определяется визуально при осмотре гидравлических соединений и компонентов.

Код ошибки 03 - Означает, что зажигание отсутствует. Сигнализирует о неполадке аппарата ионизации пламени. Данный датчик-электрод анализирует наличие пламени и прекращает рабочие функции газового котла Navien Ace во время неполного горения главной горелки или при затруднениях с подачей газа.

Режим работы прекращается по завершении 3-х неудачных запусков. Для возобновления работы надо удерживать в нажатом положении кнопку R.

Неполадка с газовым клапаном - Действия газового клапана контролирует электронная плата. Проверку данного элемента производят путем замеров напряжения и сопротивления. Если обнаружится, что величины расходятся со стандартными запланированными, надо заменить клапан на работоспособный.

Отсутствие притока газа в прибор - В газораспределительной схеме находится кран, который ограничивает подачу газа.Исходя из этого, сбой в момент запуска агрегата может появиться из-за перекрытого крана.

Недостаточный контакт либо не обнаружен импульс с датчика контроля пламени.

Плата управления имеет неисправность - Если розжиг произведен корректно, но агрегат при этом моментально затух, то скорей всего, электронная плата не может увидеть пламя. Исходя из этого, рекомендуется произвести ее тестирование.

Код ошибки 05/06 - Датчик температуры на контуре отопление функционирует некорректно.

Такая ситуация свидетельствует о том, что сломался датчик температуры отопительной системы либо слишком высока допустимая температура.

Повреждение цепи термодатчика отопительного контура - Эта неполадка чаще всего случается, если прерван контакт термодатчика с электронной платой, либо температура ниже нормы.

Спустя 5 секунд после распознавания аварии котел Navien Ace должен возобновить нормальную работу, в случае, если неполадка возникла спонтанно.Рекомендуется убедиться, что отсутствует влага на коннекторе датчика и соединителе платы управления При отсутствии нужно заменить термодатчик.

Возникло короткое замыкание датчика температуры отопительной воды - Такая неисправность может быть в момент короткого замыкания цепи датчик температуры либо температурная величина воды выше нормы. Сперва надо выполнить замеры сопротивления датчика.

В случае, если показатели сопротивления различаются с номинальными, рекомендуется поменять датчик.Если установка исправного датчика не приносит результат, замените плату управления.

Код ошибки 07/08 - Отказ в определении температуры датчиком ГВС.

Это обстоятельство показывает, что сломан датчик температуры контура горячего водоснабжения или же поднялась требуемая температура.

Возможные причины, при которых появляется эта неполадка: термодатчик горячего водоснабжения сломался. Плохой контакт термодатчика ГВС и платой управления.Неисправность управления платы.

Если же датчик температуры горячего водоснабжения целый и правильно присоединен с электронной платой управления, хотя при этом прибор выдает ошибка, то, скорей всего, электронная плата повреждена.

Код 09 - Неполадки с вентилятором - В крыльчатке вентилятор возник засор. На валу вентилятора отсутствует смазка, в связи с чем он не выходит на требуемые обороты. Отсутствует контакт между электронной платой и вентилятором.

Код ошибки 10 - Недостаточная тяга.

Для корректного и бесперебойного функционирования газового агрегата нужно создать тягу для отвода продуктов сгорания, чтобы они не попали в помещение. Вывод газов контролирует автоматикой, и когда возникает лампадки, включается датчик-реле тяги, и котел прекратит работать.

Вероятные причины отсутствия тяги: ограниченный размер дымоходного канала неточность при установке, засор, обледенение внутренней стенки.Ограничение размеров дымоотводящего канала служит недостаточной тяги.

Труба дымохода слишком длинная - Необходимо тщательно изучить инструкцию по использованию прибора и соответствующего требованиям. Слишком протяжённый горизонтальный участок дымоотводящей трубы может послужить причиной отсутствия тяги.

Неполадка прессостата-датчик тяги - При воздействии разряжения в подводящей трубке, будет заметен слабый щелчок. Плохой контакт между датчиком-реле тяги и электронной платой, имеется конденсат, а также неверное присоединение трубок к пневмореле.

Код ошибки 12 - Проблемы при выполнении розжига.

Это высвечивается, когда отсутствует розжиг или происходит затухание пламени горелки.

Следует сделать диагностику контактов между блоком розжига, и электродом. пламени, а также между платой и газовым клапаном. Главным фактором затухания пламени горелки может быть недостаток тяги.

Код 13 - Неисправность датчика протока системы отопления / ГВС.

Ошибка 16 - Перегревание теплообменника котла Навьен Айс.Возникает блокировка агрегата.

Вступил в действие предохранительный термостат перегрева - Термостат перегрева, как и датчик температуры, чаще всего размещено на выходной трубке первичного теплообменника. Главной гарантирует термостата является защита котельного агрегата от ненужного повышения температуры. Авария появляется в силу проблем в термостате, температурном датчике, а также при нарушении работы главного циркуляционного контура.

Повреждение температурного датчика - Электронная плата получает некорректный сигнал либо нарушился контакт между датчиком и электронной платой.

Поломка термостата перегрева - Когда компонент работоспособен, хотя факлен фактический перегрев жидкости, то вероятней всего, существует проблема с циркуляцией теплоносителя контура. Забился первичный теплообменник либо элемент фильтра контура отопления (низкий уровень циркуляции предполагает повышенный нагрев теплоносителя).

Сломался насос циркуляции или присутствует закупорка воздуха в отопительной системе.

В эксплуатации настенный котел Navien Ace 24K.В последнюю неделю практически ежедневно начинает выдавать код ошибки 03 (розжиг). После сбрасывания кнопка сброса котел временами включается хорошо, но это бывает эпизодически. Совсем недавно я убрал воздушную крышку, и он начал работать намного лучше. Что может быть неисправно?

Если выдает ошибку, связанный с дымоходом, обязательно нужно открыть крышки защиты. Это посодействует забору воздуха из помещения. Вслед за этим обследовать дымоотводящую трубу на предмет льда. выполнить очистку.Если проблема связана с горением, необходимо узнать, идет ли газ в дом.

Часто на котле горит код ошибки 05. Не получается выяснить, о чем она сигнализирует?

Такой код указывает Вам на неполадку с температурным датчиком отопительной системы. Вероятно, необходимо заменить его.

Почему не запускается газовый котел Навьен Айс 24? И еще периодически выдает ошибку 16. Что делать?

Такая неисправность может появляться в силу различных проблем с термостатом, датчик температуры, а кроме того при неполадке основного циркуляционного контура.Вероятно, теплообменник перегрет. В случае, если температурный датчик и термостат работоспособны, то проблема в плате управления. Рекомендуем Вам заменить ее.

Отчего котел не может выполнить пуск и высвечивается ошибка 02? В системе давление нормальное, утечек нет. Отключаю от сети, но проблема остается. Помогите, как исправить?

Код неисправности обычно выдается при низком давлении теплоносителя в отопительном контуре. При данной неполадке советуем проверить датчик давление.Похоже, он имеет поломку.

Неисправность аппарата выглядит так: горячее водоснабжение отрегулировано на температуру сорок градусов. Если открыть кран горячей воды, газогорелочное устройство загорается на несколько секунд и быстро затухает. Этот процесс протекает регулярно. Из смесителя вытекает то теплая вода, то холодная. Нередко светится код ошибки 16. По какой причина это случилось?

Этот код означает, что теплоноситель системы ГВС закипел. Вероятно, имеется засорение теплообменника, либо неправильно настроен термостат.

Произошла следующая неисправность. Во время разжигания прибор выводит ошибку с кодом 12 (отрыв пламени). Когда выполняем перезагрузку, он включается, но невероятно зажигается горелочное устройство, можно услышать какие-то щелчки, и опять показывается ошибка. Заменил электрод ионизации, сделал промывку датчика протока, переворачивал вилку, но результат нулевой. Что может быть?

Эта неисправность может возникать в трех случаях. Повреждение электрода контроля пламени.Трудности с подачей газа. Повреждена плата управления.

Аппарат самопроизвольно прерывал работу и выдает код 02. Что можно сделать?

Низкий уровень теплоносителя в приборе или же дефект датчика реле давление. Вначале наполните систему водой.

Газовый прибор останавливает работу с сигналом кода ошибки 10. Чистка и продувка помогла ненадолго. Что делать?

Эта ситуация оповещает о слабой тяге, и нужно проверить систему вывода дымовых газов.Возможно, произошло залипание мембраны. В противном случае В случае необходимости вызвать специалиста для тщательного осмотра газового котла с последующим его.

Дома работает газовый настенный котел Navien Ace 13K. Стала вылезать ошибка с кодом 08. Сам агрегат работы, уровень температуры теплоносителя устанавливается ручным переключателем. Во время его монтаж, наверно, пошло перегревание, поскольку включается автоматический температурный режим. Уличного температурного датчика воздуха нет.По какая причина это случилось?

Скорей всего, произошла поломка датчика температуры горячего водоснабжения. Иногда бывает дает сбой плату управления.

Агрегат работает где-то 2-3 минуты, затем выключается горелочное устройство, и возникает ошибка 10. Она горит не более минут, газовая горелка, заново начинает работать, и агрегат функционирует бесперебойно еще 3-4 минуты, и так постоянно. Данный сбой, судя по руководству, указывает на сработку датчика по тяге, хотя канал дымохода не засорен, продукты сгорания выходят нормально.Никак не могу понять, какая причина неполадки?

В вашем случае, входящими в вас отсутствие тяги находятся: неисправность пневмореле-датчика тяги. Отсутствует контакт между датчиком-пневмореле и электронной платой. Конденсат в трубках, а также некорректное соединение трубок с прессостатом. Неполадка с вентилятором. Возможно, он работает на низких оборотах.

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Управление системой отопления.Монтаж. Подключение. Перевод на другой тип газа. Настройки регулировки и приборы защиты.

Особенности. Установка и монтаж. Компоненты автоматики.

Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.

Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.

_______________________________________________________________________________

_______________________________________________________________________________

После запуска появилась неисправность.Не хочет включаться, работал два года, теперь загорелось все табло как при включении котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый сезон.

Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды на входе в аппарат для ГВС?

Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?

Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?

Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?

В эксплуатации газовый котел Ардерия 2.35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятор и прочее. Возможно ли реально уменьшить мощность?

_______________________________________________________________________________

Произвели монтаж и подключения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице + 16 + 18, котел отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке.Нажимали кнопку, повторно включаем питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные / фактические отличия в лучшую сторону в новом поколении turboTEC plus ВУ / 5-5 по сравнению с / 3-5?

Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все резисторы SMD и транзисторы, все в порядке.

В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы - летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?

Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд.И после 3х попыток выдавал ошибку E1. Как можно исправить?

Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?

Неисправность котла ферроли домипроджект 24 - настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?

В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?

Подскажите по регулировкам газового котла Навьен Асе 16 турбо пульт v1.3. Не получается настроить выбег вентилятора. Ставлю 30 сек., А все равно 2 мин. крутит.

Неисправность котла Оазис ZRT18.Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?

Неисправность газового котла Сеньор Дюваль - датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода, но при этом давление воды в квартире хорошее. Как устранить неполадку?

В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на расстояние 1м от стены.

Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.

Напольный газовый котел Новелла заблокировался - зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?

Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление падает до нуля, хотя вода регулярно набирается. Что с давлением?

Неисправность котла metropolis dgt 25 bf.Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?

Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку GS.

В эксплуатации котел Вольф. В последнее время он странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду, а на дисплее выскакивает 70 градусов. Где искать неисправность?

ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально. Агрегат почти новый, что с ним не так?

В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой системой все в порядке, газ есть. В чем причина?

Неисправность котла Китурами мира, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?

_____________________________________________________________

Ошибки котлов Nike Star, Eolo Star / Mini, Mythos.Неисправности котлов с помощью автоматической разблокировки.

У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих моделей имергаз, и включает поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот программатора?

Модели 11.6; 17,4; 23,2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание.Неисправности и их устранение.

Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца, и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?

Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.

Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.

Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?

Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.

Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время отключить автоматику и как?

Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина подскажите?

Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь, автоматика Арбат 1. Не регулируется пламя - слишком большое. Что делать?

Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит, если регулятор повернуть 2-7 писк пропадает.Подскажите, что может быть?

Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?

В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться сбрасывать. В чём дело, как исправить?

В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно устранить сервис проблему?

Упало давление горячей воды в котле Mora Top. В чем причина?

Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига.Каким образом ее можно устранить? Что именно вышло из строй?

что делать, как устранить поломку, пошаговая инструкция, рекомендации, замена электронной платы, видео


Корейский производитель «Навьен» предлагает обширный ассортимент котлов высокого качества. Устройства эффективно работают на протяжении многих лет, что подтверждают многочисленные положительные пользователи. Однако в связи с активной эксплуатацией, даже самое надежное оборудование способно выдавать ошибки. Одной из распространенных является код 15.

Способность к самодиагностике

Содержание статьи

Котлы «Навьен» имеют функцию самодиагностики. Подобное оборудование вовремя выявляет серьезные технические неисправности и предотвратить поломку. Если в процессе эксплуатации возникают какие-либо ошибки, электронная система автоматически отключает устройство. Появляется код неисправности на ЖК-дисплее, что облегчает пользователю определение вида сбоя.

Без применения самодиагностики установить характер ошибки намного сложнее.Однако возможный сбоя идентичным. Благодаря этой функции поиск неисправностей котлов «Навьен» облегчается.

Электронная система управления результатами самостоятельно собирает данные с основных технических узлов и датчиков, затем осуществляет анализ полученной информации и собирает данные в заложенной памяти. Если возникает ошибка критического, возникают сообщения попадают на ЖК экран уровня котла «Навьен».

Функция самодиагностики была специально для ремонтников. С появлением опций данные пользователи стали экономить на обращении к специалистам и стараются справиться с поломками самостоятельно.

Перед тем, как приступить к самостоятельному устранению ошибок, рекомендуется проверить срок на котел «Навьен». Если он еще не истек, целесообразно обратиться за помощью в сервисный центр.

Что делать, если возникает код 15

В соответствии с таблицей неисправностей для котла «Навьен» код 15 предполагает неисправность электронной платы.Чтобы избежать улучшения ситуации в будущем и допустить полного выхода из конструкции конструкции, целесообразно выполнить несколько шагов:

  1. Перезапуск устройства. Это универсальное решение, которое стоит использовать в очередь, когда появляется ошибка на первую ЖК-установку котлов «Навьен».
  2. Проверка напряжения в сети. В техническом паспорте на котел «Навьен» прописано 1 условиеФ / 230В. Если произошло отклонение от установленной нормы, контроллер автоматически выдает ошибку с кодом 15. Не рекомендуется делать напряжения по работе приборов или яркости свечения лампочек. Все измерения осуществляются в клеммной плате.
  3. Проверка сопротивления. В каком состоянии находится устройство, повышающее сопротивление, повышающее напряжение. Главное, чтобы показатель укладывался в норму 4 Ом.
  4. Проверка качества контактов. Отсоединить все жгуты, а затем вернуть их на место.Если возник в результате ненадежного контакта, проблема исчезнет.

Дополнительные рекомендации

Если происходит резкий скачок напряжения, это может привести к техническому сбою в работе процессора. Устройство проинформирует ошибку пользователя о том, что произошла ошибка 15. Самое эффективное решение - подключение агрегата посредством ИБП. Это дополнительные затраты, но они окупятся. В результате котел «Навьен» будет работать стабильно, при отключении питания не возникнет критических проблем.

Электронные блоки разных моделей котлов по внешнему виду и устройство идентичны: могут совпадать разъемы, габариты коробки. Однако в схемах представлены характеристики. Нередко допускают серьезную ошибку, меняя схемы самостоятельно и нарушая правила гарантийного обслуживания. Перед проведением работ следует изучить инструкцию, особенно раздел «Устройство и основные элементы котла».

Предварительно рекомендуется посмотреть обозначение узла в техническом паспорте котла, а затем сделать сравнение с модульной панелью.Иногда код ошибки возникает в результате подмены комплектующих.

. Если перечисленные методы не дают эффективных результатов, то может потребоваться полная замена электронной платы в котле «Навьен». Порядок выполнения этой операции на видео.

Расскажите в комментариях, удавалось ли вам при появлении ошибки с кодом 15 отремонтировать котел «Навьен» самостоятельно.

В видео ниже приведена инструкция по замене блока управления (платы) настенного котла Navien:

С ошибками котла Навьен и способами их решения можно ознакомиться в следующих статьях:

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените статью:

Как устранить 03 у двухконтурного котла Навьен

Современное отопительное оборудование оснащено ошибку системы и автоматики. Часто это помогает до визита в сервисный центр примерно сориентироваться, что означает тот или иной шифр неисправности. Пользователи определенных марок, наученные горьким опытом, заранее знают, что означает ошибка 03, выдаваемая котлом Навьен. А для тех, кто впервые столкнулся с такой ситуацией, информационная статья.

Технические характеристики газовых котлов Навьен

Навьен относится к ведущим производителям котельного оборудования из Южной Кореи, его продукция пользуется спросом многих стран мира и отличается гарантированно высоким качеством.Модельный ряд представлен как одно, так иконтурными агрегатами, среди которых:

  • с турбонаддувом;
  • атмосферные;
  • конденсационные.

В последнее время появились также электрические котлы данной марки. Производитель делает особый акцент на том, что газовые котлы. Навьен по техническим характеристикам ничуть не уступают конкурентам, максимально, максимально адаптированы к отечественным условиям с их нестабильным давлением, перепадами в газовой магистрали, электросети.

К сожалению, на практике происходит ситуация, когда на информационном табло агрегата высвечивается код ошибки и нужно принимать решение, что с этим делать дальше.


Причины появления неисправностей

Для газового котла. Навьен неисправности сосредоточены в нескольких вероятных областях:

  1. проблемы с теплоносителем;
  2. не работает поджиг;
  3. отсутствует подача топлива (газа).

Сначала, до того, как планировать визит в сервисный центр или оценить стоимость ремонта, нужно попробовать проанализировать возможные причины указанные ошибки.Это, в первую очередь, сбой в автоматике сигнала на нормальном уровне пламени в запальнике. Дальнейшему поиску источника неисправности к датчику ионизации (вышел из строя), давлению газа в системе (ошибочно закрыт вентиль, нет подачи), проблемы с заземляющим контуром.

Можно начать с осмотра датчика пламени: он должен быть чистым, без отложений и грязи. Если это не так, сенсор очищают, а потом пытаются включить котел. Параллельно проверяют положение крана на входе газа в агрегат, подключение заземления.

Практика показывает, что в большинстве случаев нехитрые манипуляции позволили обойтись без помощи специалистов и расходов на диагностику.

Важно. До начала самостоятельного устранения любых неисправностей следует внимательно изучить код ошибки, проверить ее соответствие по классификации производителя, а уже потом пытаться решить проблему.

Неисправности газовых котлов Навьен и их устранение

Как известно, не бывает ничего абсолютно надежного или вечного, любое оборудование тенденцию к выходу из строя.Изучая, как устранить ошибку 03, выдаваемую котлом Навьен, не нужно забывать и о других вероятных отказах, сбоях.

Иногда это мелкие неисправности, которые вполне по силам диагностировать (и даже исправить) самому владельцу. Код «01» аккумулирует несколько вероятных поводов для сбоя в нормальной работе, это засорение контура отопления, отказ циркуляционного насоса или ухудшение нормального протока в трубах. Попытаться устранить эту проблему можно, выдавив лишний воздух из фильтра отопительной магистрали.После чего выполнить проверку насоса (крыльчатки и двигателя) - визуальным осмотром и замером сопротивления обмотки мотора.

При коде «02» внешне вроде бы все работает: работает контур горячей воды, которая исправно бежит из крана, но потом вдруг резко становится холодной. Причины следует искать в слабом уровне воды, отказе датчика, банально закрытом распределительном кране. Может барахлить и циркуляционный насос.

Для устранения ошибок стравливают воздух, проверяют систему циркуляции (двигатель), положение запорных вентилей.Не помешает осмотреть датчик, но чаще всего причина для неисправности котла газового двухконтурного настенного Навьен - в завоздушенности системы.

Для кода «10» характерны неполадки в воздуподающих трубках вентилятора: неправильное подключение или повреждение. Такую же ошибку может вызвать забитый дымоход (резкие порывы ветра), в любом случае, начинать с осмотра магистрали отвода продуктов сгорания.

Кодировке «05» соответствует сбой в автоматике замера температуры.При этом проверяют состояние проводников, соединяющих датчик с платой контроллера. Иногда достаточно, не выполняя замену сенсора, зачистить контакты или сначала отключить, а потом снова подключить его.

Кроме вышеперечисленных неисправностей, иногда котел начинает гудеть во время открывания крана горячей воды. Специалисты представляют проблему типичной, широко распространенной, и объясняют ее забитым теплообменником. Кардинальное решение - замена узла, но для начала можно попытаться его очистить.

Вышедший из строя трехходовой клапан, ресурс которого редко превышает 4 года, приводит к тому, что котел Навьен плохо греет горячую воду (при нормальной работе остальных систем, включая отопительный контур). Решается установкой нового.


Коды ошибок

Котел Навьен выдает ошибку по разным способам, именно поэтому каждая из них маркируется особым. Не обязательно знать все их наизусть, достаточно запомнить основные.

  • Например, «01E» недвусмысленно свидетельствует о перегреве котла, а вот почему это происходит, нужно разбираться отдельно.
  • «02» - кодировка недостаточного уровня теплоносителя (воды) в отопительном контуре. В некоторых случаях подобная же ошибка укажет на разрыв цепи датчика протока.
  • Уже упоминавшийся «03» относится к проблемам с поджигом (сигналом об уровне пламени).

  • Сходное значение «04»: ложное срабатывание датчика.
  • Об обрыве цепи в автоматике (неисправность сенсора) скажет код «05».
  • При «07» следует искать проблему в контуре горячей воды (датчик).
  • Неисправный вентилятор кодируется, как «09».
  • А на затруднения с дымоудалением непосредственно шифр «10».
  • При коротком замыкании в датчике прохода дисплея отображит сочетание цифр «13».
  • Сложности с давлением воздуха в системе обозначаются, как «27».
  • И, наконец, неисправная плата управления, серьезные сбои в функционировании всего агрегата кодируются сигналом «15».

Важно. Большинство включающих у котла Навьен неисправностей закодированы сочетанием цифр, но, кроме приведенных, могут быть и другие отказы в работе.Определить их можно с помощью специалистов сервисного центра.

Правила эксплуатации и своевременного технического обслуживания

Приобретая газовый агрегат для обогрева квартиры, частного дома, следует помнить, что современные устройства относятся к разряду сложных, высокотехнологичных, насыщенных автоматикой и защитными системами. Поэтому, чтобы продлить срок котла и не допустить его преждевременного выхода из строя, необходимо обеспечить службы правила эксплуатации.

  1. Во-первых, это монтаж в соответствии с установленными требованиями, по схеме, рекомендой, а не на основании советов знакомого мастера.
  2. Во-вторых, это качественные материалы и узлы: экономия на данном этапе грозит перерасти в финансовые затраты на ремонт котла в будущем.
  3. В-третьих, это тщательная проверка состояния датчиков, дымохода, подачи воды / газа перед запуском котла. Осмотр и очистку основных узлов нужно выполнять регулярно, а не от случая к случаю.

Вероятные причины неполадок подскажет автоматика, отображаемая на дисплее кодированные сообщения. Опыт свидетельствует, что выполнение данных поможет избежать вероятных серьезных поломок, отказов, а значит, владельцам не придется узнать, какие у котла Navienace типичные неисправности и что потребуется для их устранения.

Смотрите также


Поломки в процессе работы котлов Navien Ace


Скажите мне, почему затухает двухконтурный котел Навьен Айс?

Функциональный сбой обнаружения пламени.Не хватает газового давления. Ухудшение подачи газовой смеси. Некорректная работа газового клапана. Дефекты компонентов блока розжига или же разорваны их электроконтакты. Помимо этого может выйти из строя электронная плата.

Подскажите, пожалуйста, в чем часто причина повреждений, если котел выключается? Кто-нибудь наблюдал такую ​​неполадку? Эксплуатируем агрегат только полгода.

Причины прекращения работы котла: неверная мощность агрегата, понижено давление газа, неисправности с каналом дымоудаления, перепады электропитание, выход из строя автоматики.

Кто-нибудь сможет объяснить, в чем проблема, если падает давление в котле без утечек? Монтаж прибора проводился в позапрошлом году. Как избавиться от этого?

Присутствует воздух в отопительном контуре. Вышел из строя клапан удаление воздуха. Рекомендуется поменять его. Забит фильтрующий элемент системы отопления. Очистите фильтроэлемент. Имеется утечка в котле или же в отопительных трубах. Неисправность клапана подпитки. Неполадки с датчиком протока. Проверить и поменять, если требуется.Насос циркуляции вышел из строя. Слабое вращение в результате повреждений лопастей.

Можете мне объяснить, какая неисправность, когда не включается газовый котел Navien Ace 24K? Как можно устранить неисправность?

Длительный период разжигания горелки говорит о засоре ионизационного датчик пламени. Чтобы устранить проблему потребуется провести чистку датчик после чего заново включить агрегат. Некорректная работа датчика тяги. Перестает подаваться газ на горелку.Рекомендуем очистить датчик либо сменить на новый.

Кто-то сможет объяснить, какая бывает неисправность, когда котел не нагревает теплоноситель? Как можно устранить? Агрегат используем только полгода.

Проверьте фильтр контура отопления. Если в фильтре присутствует засор, разберите и прочистите фильтрующий элемент. Крыльчатка циркуляционного гидронасоса изношена. Осмотреть насос и заменить, если потребуется. Кроме этого, проверьте циркуляцию теплоносителя в отопительном трубопроводе.Изношенность или же засорение отопительного трубопровода сокращает количество воды в системе, в следствие этого агрегат станет неудовлетворительно работать в режиме отопления.

Никак не могу понять, как заполнить газовый котел?

Эту поддержание требуется в следующем порядке. Открыть краны удаление воздуха, находящиеся в радиаторах, и проверить работу воздухоотводчика на котле. Медленно откройте кран подпитки, тестируя стабильность в работе всех до единого компонентов воздухоудаления системы отопления.Закройте на батареях воздушные краны, как только посмотрите воду. Затем произвести закрытие клапана подпитки и выпустить повторно воздух при помощи клапанов на батареях. Запустите агрегат и нагрейте его до нужной температуры в отопительной системе, в дальнейшей отключите гидронасос и осуществите новое удаление воздуха.

Сможете мне подсказать, в чем проблема, если котел Navien Ace 16K загорается и сразу тухнет? Как это исправить? Пользуемся прибором приблизительно полгода.

Не фиксируется пламя управляющей платой: неправильно соединены ноль и фаза. Подключите фазу и ноль корректно. Если это не принесло результата, блок автоматики в ремонт. Кабель электрода обнаружения пламени отсоединился либо оборван. Соединить или же заменить электропроводку. Давление газа крайне слабое. Отрегулируйте на большее давление.

Хотелось бы узнать, какая причина того, что не загорается газовый котел? Подключение прибора выполнили в прошлом году. Что это такое?

Розжиг не происходит. Неисправность в притоке газовой смеси. Газовый кран должен оставаться в открытом состоянии. Несоответствующее расстояние между электродами либо их деформация. Слабая искра электрода. Вероятно, произошли перебои с электропитанием.

Почему после запуска газового котла возникает непонятный шум, и следом угасает газогорелочный блок. На экране выдается ошибка, которая указывает на перегрев. Нам порекомендовали менять теплообменник.Как устранить неполадку?

Остановка агрегата по причине перегрева воды говорит не только о загрязнении теплообменника. Посторонние шумы слышатся и при обилии накипи внутри теплообменника, и по причине присутствия воздуха в системе отопления. Но сперва потребуется проверить, что датчик перегрева, 3-ходовой клапан и циркуляционный водяной насос функционируют нормально.

Из-за чего котел Навьен Асе 24 начал щелкать во время нагревания? Предположим, воспламеняется горелка начинает расти температура, то слышатся непривычные металлические звуки. Хотя если ослабить болты крепежа внешней облицовки, в этом случае стуков нет. Что может быть?

Изредка прибор начинает издавать гудение и потрескивание в особенностях во время выключения основного горелочного узла. Главная причина данной проблемы кроется в неровном нагреве ребер теплообменника, из-за загрязнения либо минеральных отложений. Вам понадобится без промедления прочистку котла.

По каким причинам котел не отключается при наборе установленной температура? Нагрев идет до 85С, после этого случается сбой.Если Выполняешь перезагрузку, все начинается заново.

Возможно, управляющая плата повреждена, термодатчик имеет повреждение, имеет неполадку кнопку защиты от перегрева. Нельзя исключать, что возникла ошибка в работе автоматики.

Помогите понять, каким образом на настенном котле Navien Ace сократить давление? И разрешено ли снижать давление газового топлива? В аппарате расположен регулятор, который выравнивает давление газового топлива либо им не желательно делать установку корректировку?

Регулятор должен корректировать давление топлива, доставляющегося в котлоагрегат. Когда оно крайне слабое, газогорелочный механизм не загорается, если повышено, то наблюдается отрыв пламени от фитиля, и горелочное устройство затухает тотчас после зажигания. Вот процедуры при настройка. Усиленно нагреть котлоагрегат. Откройте целиком дымоходный канал. Установить основное газогорелочное устройство на максимум, в этот период факел становится жёлто-синим. Перекрываем кран подачи газовой смеси, посредством чего устранится пламя желтого цвета. Сделать затем функционирование аппарата в разных режимах.

Снизу котла есть кран, откуда регулярно происходит протечка воды. Сам аппарат не включается. Что необходимо сделать?

По-видимому, имеется сбрасывание теплоносителя через защитный клапан. Данный фактор указывает на повышение давления в системе. Также может быть открытым вентиль наполнения системы или рекомендуется накачать расширительный бачок.

Поясните, в чем проблема, если очень часто поднимается давление, и начинает срабатывать клапан сброса теплоносителя? На дисплее горит всякий раз символ отопления в режиме нагревания агрегата. Как быть?

Присутствует неисправность термодатчика отопительной линии. Отсутствие необходимой циркуляции в системе отопления.

Совсем недавно обнаружилась неприятность с газовым котлом Навьен Айс 20К. Во время работы он начал свистеть. Попробовал перезагрузить его - получилось, но свист не исчезает. Подскажите мне, в чем неполадка?

Нередко резкий возникает свист, когда неверно настроено давление на форсунках горелки. Нужно установлен проверить показатель и исправить, если это целесообразно.

После 2-х лет удовлетворительной работы появилась небольшая проблема. Когда запускаем режим отопления, то в момент запуска сразу же растет давление, и следует аварийный вывод воды. Почему это произошло?

Видимо, износилась мембрана расширительного бака или же отсутствие воздуха в воздушной камере. Еще возможна поломка трехходового клапана.

Прибор в период включения и ранее мог гудеть, но в настоящее время шум усилился. Первоначально звук быстро исчезал, сейчас же его слышно намного дольше. Кто-то наблюдал такую ​​неполадку?

Возникновение излишнего шума говорит о наличии минеральных отложений внутри корпуса теплообменника, нагревание которого протекает не одинаково за счет разной толщины стенок. Чем более загрязнен теплообменник, тем сильнее грохот, из-за чего ниже отдача тепла.

Хотели бы на дачу установить настенный котел Навьен Айс. Подскажите, как самым безошибочно такой запускающий агрегат в работу?

Логический ввод в работу котельного аппарата необходимо сделать введение процедуры.Подключаем электрическое питание аппарата. Открываем кран газа. Затем включаем основную горелку. После отрегулировать желаемую тем-ру.

Объясните, как прочистить фильтр на холодную воду?

Начальный этап - освободить от воды систему горячего водоснабжения. Второе, выкрутить гайку датчика потока. Потом вытаскиваем датчик вместе с фильтром из углубления. После этого удаляем скопившиеся мусор и грязь.

Из-за чего перестала в котле Navien Ace 24 нагреваться гор. вода? Вода идет еле теплая. Можете объяснить, что произошло?

Проблемы можно искать по следующим направлениям. Например, неполадка температурного датчика горячего водоснабжения, нужно выполнить замену датчик. Также существует вероятность, что произошел сбой настроек мощности прибора на нагрев ГВС.

Помогите мне прояснить ситуацию с каналом дымоудаления? Уже двое суток возникает обратная тяга, при которой дым начинает валить прямиком в помещение. Дымоходом занимались самостоятельно.Он выполнен из стальной трубы. Кажется в расчетах допущена ошибка.

Основным фактором является неверно изготовленная конфигурация дымоходной трубы. Может быть загрязнение продуктами сгорания, которое ощутимо уменьшает его коэффициент полезного действия. Кроме этого, необходимо контролировать вытяжные отверстия в жилых помещениях.


________________________________________________________________________________

Ошибки Газовых Котлов Навьен

Корейская марка «NAVIEN», представленная на отечественном рынке газовыми котлами PRIME и DELUXE », постепенно завоёвывает популярность. По своим техническим и эксплуатационным характеристикам, эта техника почти не уступает известным итальянским и немецким образцам аналогичной продукции. Это, как правило, двухконтурные котлы с естественной или принудительной тягой, работающие в режимах отопления и системы воды. Котлы способны работать на природном (магистральном) газе и на сжиженном. Электронный блок управления позволяет осуществлять работу котла в автоматическом режиме, сократив до минимума вмешательство пользователя. Возможные неисправности в виде кода (ошибки).Ориентируясь на эти показания, идентичные для всех моделей «NAVIEN», можно определить причину проблем и принять решение, как устранить возникшую проблему. Ошибки котлов навьен делюкс, как и ошибки котлов других моделей расширений в прилагаемых инструкциях и технической документации.

Ошибка 02 - Котла Навьен

Данный код ошибки сигнализирует на отсутствии или недостаточной циркуляцией в контуре системы отопления. Это может быть связано с недостаточным количеством теплоносителя в системе. Попаданием воздуха в систему. Обрыв в электрической цепи соединения с датчиком протока или выходом из строя самого датчика.

Ошибка 03 - Котла Навьен

Ошибка 03 связана с неполадками в системе розжига котла. Недостаточное давление газа в магистральном газопроводе. Полное отсутствие подачи газа (закрыт кран). Загрязнение электродов. Поломка датчика наличия пламени.

Ошибка 04 - Котла Навьен

Подобный код появляется в случае сбоя в работе электронной платы управления.Проходит сигнал о наличии пламени в тот момент, когда оно отсутствует (ложный сигнал).

Ошибка 09 - Котла Навьен

Подобная ошибка часто возникает по неисправности вентилятора. В редких случаях, из-за понижения напряжения в сети электропитания, происходит снижение оборотов вентилятора.

Ошибка 10 - Котла Навьен

Данный код позволяет определить, что существует проблема с удалением продуктов горения или недостаточная подача воздуха для поддержания горения. Может указывать и на возможный выход из строя датчика давления воздуха.

Ошибка 11 - Котла Навьен

Ошибка 11, как и ошибка 02 привяз с падением давления в системе теплоснабжения. Только в этом случае это относится к возможной разгерметизацией. Течь в теплообменнике также приводит к появлению данной ошибки.

Ошибка 16 - Котла Навьен

Данный код ошибки появляется в случаях перегрева газового котла. Причинами этого может быть засорение каналов теплообменника из-за отложений на внутренней поверхности при использовании жёсткой воды.Перебои в работе насоса или его поломка также приводят к резкому повышению температуры внутри котла. Может быть неисправен температурный датчик.


Эти и другие коды ошибок газовых котлов навьен подробности в инструкциях по эксплуатации. Это облегчает специалистам в предварительном исследовании методами лечения неполадок и помогает в принятии решения, что делать в том или ином случае. Большинство инструкций и порядок работ при устранении неисправностей. Как устранять проблемы, пользователь решает сам. Конечно, некоторые причины вполне возможно устранить самостоятельно. Тем не менее, лучше обратиться к услугам мастеров, обладающих достаточной квалификацией и опытом обслуживания сложного газового оборудования. Если возникает небольшая проблема, то не факт, что это не следствие сбоев оптимального режима работы узлов.

Обращаясь к нам, вы соглашаетесь с условиями "Пользовательского соглашения" - Договора оферты!

Помните - мы ВСЕГДА РЯДОМ !!!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
