Ков ст сигнал: Котлы КОВ-СТ Сигнал мощностью 31,5, 40, 50, 63, 80, 100 кВт

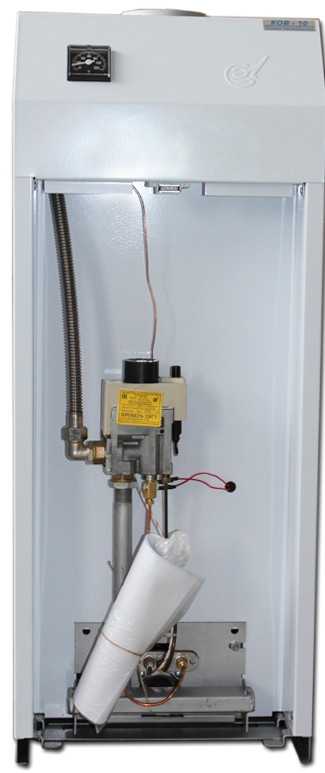

СИГНАЛ КОВ-63 СТн Котел газовый

Котлы газовые КОВ 63 СТ(н) «Сигнал» представляют собой водогрейные устройства мощностью 63 кВт и применяются для отопления зданий и сооружений площадью до 630 кв.м. Данные котлы работают в системах отопления с рабочим давлением 0,3 МПа и имеют КПД не менее 89 %. Водяной объем агрегата включает в себя 100 л, а его масса составляет 230 кг. Срок службы оборудования не менее 15 лет.

Котлы КОВ «Сигнал» 63 кВт имеют возможность использования в системах отопления с принудительной циркуляцией теплоносителя, а также в закрытых системах отопления. Котлы данной модели оснащены надежной автоматикой Honeywell (США), теплообменником жаротрубного типа и горелочным устройством.

Теплообменник котлов КОВ 63 СТн имеет трубную конструкцию, которая увеличивает его надежность и понижает требования к уровню тяги дымохода. Также, жаротрубные теплообменники удобны в обслуживании. В процессе обслуживания, при осуществлении доступа ко всем деталям конструкции нет никаких сложностей.

Возможности автоматики, установленной на котлах:

• автоматическое прекращение подачи газа в случаях: погасании пламени на запальной горелке, нарушении тяги, перегрева теплоносителя;
• автоматическое поддержание заданной температуры теплоносителя;
• пьезорозжиг запальной горелки;
• подключение комнатного термостата и другого оборудования.

Преимущества:

• энергонезависимые;
• возможность работы как с открытыми, так и с закрытыми системами отопления;
• низкое гидравлическое сопротивление теплообменника;
• простота обслуживания;
• встроенный стабилизатор тяги;
• возможность внешнего управления котлами.

Характеристика	Значение
Максимальная мощность	63 кВт
КПД	89%
Объем воды в котле	100 л
Диаметр дымохода	200 мм
Длина	837 мм
Ширина	683 мм
Высота	1253 мм
Масса	230 кг
Средний расход газа	3,8 м3/ч
Вид топлива	Природный газ по ГОСТ 5542-87
Номинальное давление природного газа на входе в котел	1300 Па
Диапазон давлений природного газа	600. .3000 Па
Диапазон регулирования температуры воды на выходе из котла	40..90 °С
