Оцинкованный кожух для изоляции труб и трубопроводов
Кожух оцинкованный для изоляции труб предназначен для защиты трубопроводов инженерных и технологических сетей от неблагоприятных воздействий окружающей среды. Хотя кожух могут изготавливать из различных металлов, наиболее предпочтительным вариантом считается изделие из оцинкованной стали. Сфера использования широка, от квартир и домов до теплотрасс.
Назначение кожухов
Оцинкованный кожух для труб предназначается главным образом для защиты следующих трубопроводных коммуникаций:
- Снабжения горячей и холодной водой.
- Отопительных систем замкнутого типа.
- Канализационных трубопроводов.
- Вентиляционных шахт.
Согласно условиям эксплуатации различных инженерных систем, проектные требования могут включать в себя наружную изоляцию. Последняя состоит из базальтовой ваты, вспененного полиуретана, пенопласта или других пригодных для этой цели материалов.
Теплоизоляция нужна для поддержания нужной температуры рабочей среды в трубах, а кожух из оцинкованной стали для трубопроводов помогает защищать систему от воздействия внешних факторов.
Полный функционал изоляционных кожухов состоит в следующем:
- Защита инженерных систем от таких внешних воздействий, как грунтовая и атмосферная влага, перепады температур, вибрации и другие механические воздействия.
- Поддерживать необходимую температуру теплоносителя для систем горячего и холодного водоснабжения, в трубопроводах особого назначения, предназначенных для доставки газа или нефтепродуктов.
- Препятствовать образованию конденсата на изолируемой от внешних воздействий поверхности.
- Обеспечивать защиту персонала от соприкосновений с горячими трубами в условиях промышленного производства.
- Прочие требования безопасности, которые помогут избежать повышенного риска возгорания и взрывов.
Перечисленные факторы делают оцинкованный кожух для трубопроводов универсальным способом защиты как стандартных бытовых коммуникаций, так и сложных технических и промышленных производств.
Свойства и характеристики
Главное свойство оцинкованных кожухов заключается в их прочности и герметичности. За счет формы и специальных замковых элементов после установки на трубах изделия дают полноценную защиту от того, чтобы влага проникла к утеплителю и другим важным элементам.
Такие кожухи имеют немало достоинств, среди которых выделяются следующие:
- Противокоррозионные свойства.
- Достаточно жесткие и устойчивые к давлению изделия.
- Легко монтируются.
- Способны выдержать длительный срок эксплуатации.
- Универсальны, адаптированы под любые климатические условия.
- Обладают презентабельным внешним видом.
Фасонные изделия устанавливаются на изолированный трубопровод при помощи специальных напусков продольного и торцевого вида.
Это позволяет добиться такого стыка, который не позволяет влаге проникнуть внутрь изделия. Оцинкованное покрытие не дает кожуху разрушаться по причине вероятной коррозии.
Еще один нюанс оцинкованных кожухов заключается в наличии у них ребер жесткости. Они не дают произойти деформации даже в случае регулярных динамических нагрузок в виде ударов, давления или вибрации. Сочетание прочности и коррозионной стойкости позволяет изделию прослужить достаточно долго — срок эксплуатации составляет 12 и более лет.
Разновидности изделий
Изоляционные кожухи зачастую изготавливают с помощью листового проката и горячекатаным методом. Металлу в ходе проката придают определенную форму. Она зависит от того, на каком участке трубопровода будут ставиться защитные элементы конструкции.
Согласно будущей форме, стальные кожухи делятся на такие разновидности:
- Стандартные в форме цилиндра. Представляют собой разомкнутый цилиндр, у которого имеются собственные и универсальные замковые элементы.
- Устанавливаемые по принципу скорлупы, их применяют на прямых участках трубопроводных сетей и коммуникаций.
- При наличии врезной отводящей трубы ставят изделие в виде тройника. Он позволяет защитить узловой участок трубы.

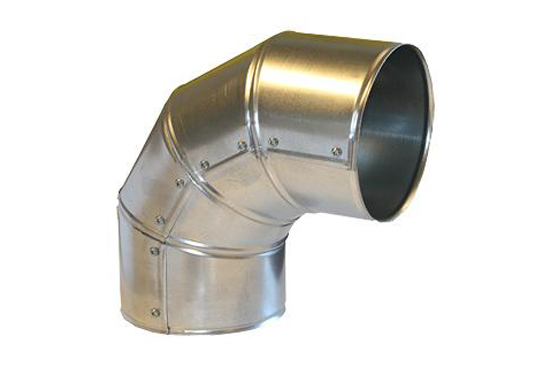

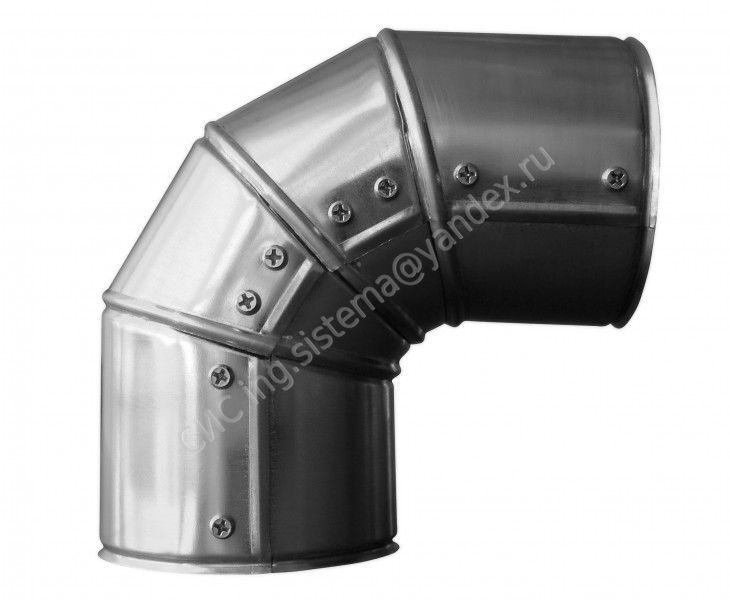

- Отводы защищают участок трубы, если он проходит под сравнительно небольшим углом.
- Кожухи в форме конуса ставят либо на оголовок дымоходной трубы, либо на крыше в районе вентиляционного отвода.
- Тупиковые участки инженерных сетей защищают с помощью установки торцевых заглушек.
- Цеппелиновые кожухи нужны для тех случаев, когда требуется надежная изоляция емкостей и резервуаров.
- Защиту запорной арматуры, муфтовых и фланцевых соединений предполагает установку разъемных коробов.
Широкий выбор разновидностей изоляционных оцинкованных кожухов с их оболочками позволяет применить их для защиты и установки в большом спектре инженерных и технологических сетей. Под каждую конструкцию можно выбрать собственное изделие согласно требованиям и условиям заказчика.
Важно помнить, что у производителей нет стандартных параметров, которые следует применять для производства изоляционных кожухов. Основой большинства изделий служит листовой металл толщиной от 0,35 до 0,5 миллиметров, обладающий значительной прочностью и жесткостью.
Применение и особенности монтажа
Большим плюсом оцинкованных изделий является их универсальность. Это означает, что их можно применять как в области жилищно-коммунального хозяйства, так и в сфере тяжелой промышленности.
Основными сферами применения изоляционных защитных кожухов являются:
- Инженерные системы, которые проходят во внутридомовых хозяйствах. К ним относятся отопительные трубы, водоснабжение, канализационные сети, шахты для вентиляции.
- Для обустройства печей и каминов. Применение кожухов обусловлено тем, что требуется изоляция дымоходов. Они устанавливаются внутри или снаружи соответствующего периода.
- Трубопроводы для отвода и подачи циркулирующей технологической жидкости, что не позволяет ей застревать внутри и принести вред коммуникациям.
- Оцинкованные изделия очень часто применяют для прокладки теплотрасс под землей, траншей, а особенно если необходимо проложить коммуникации наземным способом.
- Кожухи отлично защищают рабочие части машин и механизмов, это спасает рабочий персонал от получения травм на производстве и других опасных последствий.
Установка и монтаж фасонных изделий не представляет особых сложностей. Производители заранее предусмотрели специальные элементы в форме замка, заклепок или других частей для установки сверху теплоизоляции.
Если это необходимо, то монтаж кожухов производят с помощью металлического скотча или алюминиевой бандажной ленты, а также композитного пластика. Ставят защитные изделия ручным способом.

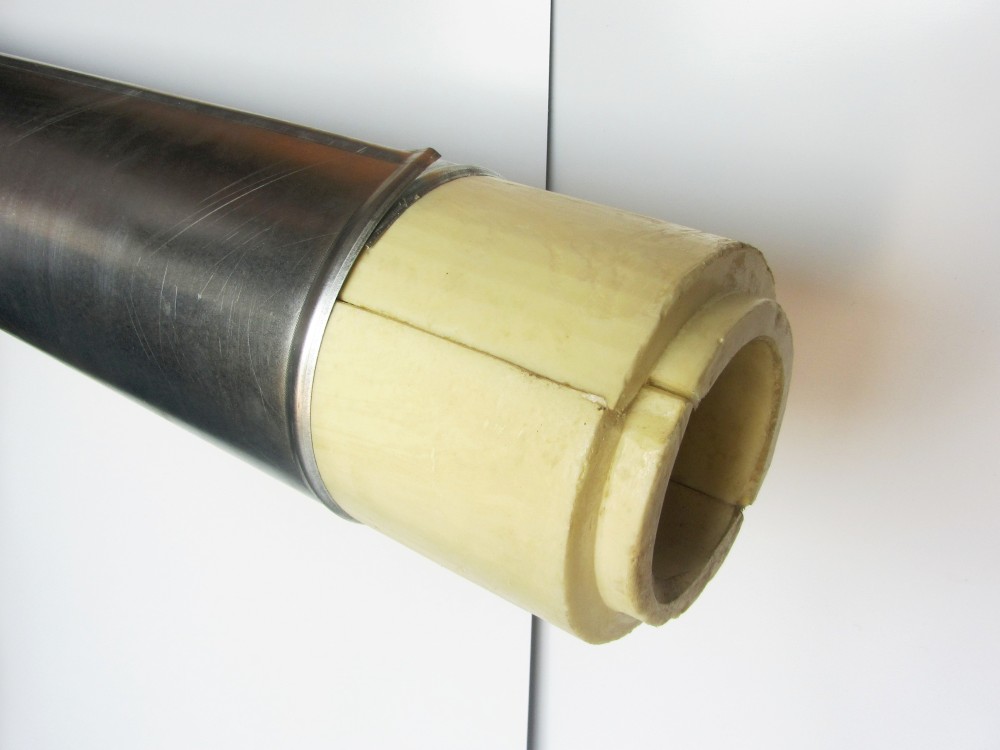

Монтаж производится на уже зафиксированный ранее слой теплоизоляции, в качестве которого может выступать вата, пенопласт или полиуретан. Эта процедура производится либо при установке самой инженерной системы, либо когда она уже в готовом состоянии.
Наличие у оцинкованных изделий продольного замкового разъема значительно облегчает процесс монтажа на трубопроводах. Следовательно, никаких технологических сложностей при установке кожухов не должно возникнуть.
Также не требуется производить дополнительных манипуляций с изделием, включая обрезку фасок. Проблема решается подбором соответствующего кожуха согласно диаметру и форме трубопровода, а затем надо произвести установку при помощи специальных крепежных элементов.
Оцинкованные кожухи, предназначенные для изоляции трубопроводов инженерных и других сетей, являются очень простыми и универсальными изделиями. С их помощью обеспечивается высокая степень защиты от попадания внутрь влаги, они выдерживают различные механические воздействия, включая удары и вибрации. Выбирая такие изделия, можно не сомневаться в длительности их срока службы и высоком уровне надежности.
youtube.com/embed/lfSD7wOPh8w” allowfullscreen=”allowfullscreen”>21.11.2022
Поделитесь статьей с друзьями в социальных сетяхПредыдущая статья: Шаровой и угловой кран американка: описание, плюсы и минусы, монтаж
Оцинкований кожух Tradeizol: окожушка, кожух з оцинкованої сталі від “ТОВ “Трейдизол””
Опис
Кожух з оцинкованої сталі Tradeizol..
ОПИС кожуха з оцинкованої сталі Tradeizol:
Захисний кожух з оцинкованої сталі служить покриттям для ізоляційних матеріалів
базальтової групи. Конструкція кожуха запобігає потраплянню і подальше накопичення вологи
всередині ізоляції, а також, завдяки міцності матеріалу, надає захист від шкідливих подразників навколишнього середовища, тим самим гарантуючи безперебійну експлуатацію будь-якого теплоносія.
Кожух з оцинкованої сталі зберігає тепло в теплоносіях, утримуючи таким чином температуру охолоджуючого речовини на необхідному рівні, як в приміщенні, так і на відкритих просторах. Більше того, застосування кожуха дозволить Вам знизити витрати при обслуговуванні теплоносія і додасть об’єкту вид завершеності і естетичності.
и защиты теплоносителей!
ПРИМЕНЕНИЕ кожуха из оцинкованной стали Tradeizol:
Кожух из оцинкованной стали Tradeizol применяется для изоляции труб, трубопроводов, тепловых сетей, теплотрасс, паропроводов и т.
Диаметр кожуха, мм | Прямой участок, грн с НДС | Отвод, колено, грн с НДС | Диаметр кожуха, мм | Прямой участок, грн с НДС | Отвод, колено, грн с НДС | Диаметр кожуха, мм | Пряму ділянку, грн з ПДВ | Відвід, коліно, грн з ПДВ | Діаметр кожуха, мм | Пряму ділянку, грн з ПДВ | Відвід, коліно, грн з ПДВ | |||
90 | 168,36 | 336,73 | 200 | 293,74 | 587,49 | 310 | 419,12 | 838,25 | 420 | 544,50 | 1089,01 | |||
100 | 179,76 | 359,52 | 210 | 305,14 | 610,28 | 320 | 430,52 | 861,04 | 430 | 555,90 | 1111,81 | |||
110 | 191,16 | 382,32 | 220 | 316,54 | 633,08 | 330 | 441,92 | 883,84 | 440 | 567,30 | 1134,60 | |||
120 | 202,56 | 405,12 | 230 | 327,94 | 655,88 | 340 | 453,32 | 906,64 | 450 | 578,70 | 1157,40 | |||
130 | 213,96 | 427,91 | 240 | 339,34 | 678,67 | 350 | 464,72 | 929,43 | 460 | 590,10 | 1180,19 | |||
140 | 225,35 | 450,71 | 250 | 350,74 | 701,47 | 360 | 476,12 | 952,23 | 470 | 601,50 | 1202,99 | |||
150 | 236,75 | 473,51 | 260 | 362,13 | 724,27 | 370 | 487,51 | 975,03 | 480 | 612,89 | 1225,79 | |||
160 | 248,15 | 496,30 | 270 | 373,53 | 747,06 | 380 | 498,91 | 997,82 | 490 | 624,29 | 1248,58 | |||
170 | 259,55 | 519,10 | 280 | 384,93 | 769,86 | 390 | 510,31 | 1020,62 | 500 | 635,69 | 1271,38 | |||
180 | 270,95 | 541,90 | 290 | 396,33 | 792,66 | 400 | 521,71 | 1043,42 | 1000 | 1205,60 | 2411,20 | |||
190 | 282,35 | 564,69 | 300 | 407,73 | 815,45 | 410 | 533,11 | 1066,21 | 1250 | 1490,56 | 2981,11 |
Характеристики
Інформація для замовлення
Алюминиевая оболочка для изоляции труб
Цена: Распродажа: $8,22
- Артикул:
- 3600S016
- Единица измерения:
- На 3-футовую секцию
- Описание
- Другие детали
- Видео
- Отзывы
Алюминиевая изоляционная оболочка изготовлена из гладкого алюминия диаметром 0,016 дюйма и состоит из секций по 3 фута. Внутренняя часть алюминиевой трубы покрыта поли-влагозащитным составом, который обеспечивает превосходную влагостойкость и превосходную защиту от истирания во время установки. Алюминиевая оболочка разрезается и прокатывается, чтобы правильно соответствовать размеру изоляции трубы. Используйте таблицу, чтобы определить размер внешней изоляции трубы, необходимой для изоляции трубы, которую вы пытаетесь покрыть. Алюминиевая изоляционная оболочка хороша для механических повреждений и для защиты наружных труб от атмосферных воздействий. Алюминиевые муфты для труб могут быть установлены либо с помощью шурупов, либо с помощью бандажей и уплотнений (ткацких лент).
ТАБЛИЦА РАЗМЕРОВ АЛЮМИНИЕВОЙ ОБОЛОЧКИ
УСТАНОВКА:
Установка алюминиевой изоляционной оболочки на изолированные трубы очень проста, если ее обрезать и свернуть по размеру трубы. Ниже приведены некоторые ключевые примечания, которые следует помнить во время установки:
1. На горизонтальном трубопроводе убедитесь, что алюминиевая оболочка внахлестку направлена вниз, чтобы предотвратить просачивание дождевых стоков.
2. Fab Straps обычно устанавливаются через каждые фут трубопровода, убедившись, что размещение близко к стыкам двух секций кожуха.
3. На вертикальном трубопроводе убедитесь, что стыки двух секций перекрываются, а верхняя часть размещается над нижней. Это предотвратит просачивание дождевых стоков.
4. На наружных трубах все стыки и нахлесты должны быть герметизированы силиконовым герметиком алюминиевого цвета.
5. Компенсатор должен быть установлен на каждом участке изоляции трубы. Компенсационный шов представляет собой перехлест двух секций алюминиевого кожуха размером от 6 до 8 дюймов, который допускает расширение и сжатие из-за изменений температуры.
ВИДЕО: КАК УСТАНОВИТЬ АЛЮМИНИЕВУЮ ОБОЛОЧКУ НА ИЗОЛЯЦИЮ ТРУБ
Как установить алюминиевую оболочку и крышки колен на изоляцию из стекловолокна
В этом базовом учебном пособии показано, как установить алюминиевую вырезанную и прокатанную.
..
- 5
Алюминиевая оболочка
Опубликовано Майком 27 марта 2022 г.
Я использовал их в помещении при ремонте квартиры с промышленным дизайном. В результате получаются чистые и блестящие трубы, которые проходят над головой и соответствуют дизайну! Куртки легко устанавливаются благодаря имеющимся алюминиевым ремням.
- 4
Прибыл в хорошем состоянии
Опубликовано Джет Б. 24 сентября 2020 г.
Подходит очень хорошо. Жаль, что у него не было края объятий
- 5
Какая разница
Опубликовано Ларри Л. 27 января 2020 г.
Эта оболочка придавала нашей изоляции профессиональный вид и была проста в использовании.
- 5
Защита канализационных труб автодома от замерзания
Опубликовано Эд Э. 10 декабря 2018 г.
Я использовал алюминиевую оболочку для теплопередачи черных и серых водосточных труб из ПВХ в своем доме на колесах.
Я хотел применить нагревательную ленту, однако нагревательные ленты не предназначены для непосредственного применения к трубе из ПВХ, если только внутри трубы нет воды. Поскольку после сброса резервуаров в трубах не будет воды, я использовал защитную оболочку для нанесения нагревательной ленты. Это также будет лучшей передачей тепла, чем может предложить ПВХ, и это не оставит возможности повреждения ПВХ. Рукава работали отлично, однако локти потребовали небольших манипуляций, чтобы они подошли правильно. Это было связано с тем, что изоляция, которую я использовал, создавала больший объем в локтях. Если бы они были нанесены прямо на трубу, это было бы идеально.
Я использовал потрясающие ремни, чтобы закрепить установку. Я счел необходимым использовать ремешок, чтобы плотно стягивать куртки и локти. Как только я его закрепил, я установил потрясающие ремни, которые надежно удерживали все на месте.
- 5
Отличный продукт и услуга
Опубликовано Кеном Т.
31 марта 2017 г.
Отличный продукт и услуга
Клиенты также просмотрели
Оуэнс Корнинг / Джонс Мэнвилл
Изоляция труб из стекловолокна
Изоляционное покрытие для труб из стекловолокна предназначено в качестве теплоизоляции как для горячего, так и для холодного воздуха.
Цена: Распродажа: $4,53
Металл
Алюминиевые налокотники 90 градусов
Алюминиевые накладки на локти под углом 90 градусов состоят из двух точно вырезанных одинаковых половинок, которые используются как мы
Распродажа: 8,79 $
Металл
Алюминиевые ремни Fab 1/2 дюйма
Алюминиевые хомуты 1/2″ с прикрепленными уплотнителями, нарезанные по размеру. Ремни Fab используются в качестве системы закрытия для Al
Цена: Распродажа: $1,95
Прото/JM
ПВХ-оболочка для резки и скручивания с SSL (3 фута)
Белая трубная изоляция из ПВХ, изготовленная из листа ПВХ толщиной 20 мил, скрученного под действием тепла, чтобы он идеально подходил поверх изоляции
Распродажа: $6,54
Защитная оболочка Прямая секция PIPEWOOL
ТРУБОПРОВОД Базальтовая вата оцинкованная – современное решение для теплоизоляции и защиты трубопроводных сетей от внешних воздействий. Это защитное покрытие из оцинкованной стали. Специальные ребра жесткости, продольные и торцевые накладки, технологические замки позволяют предотвратить попадание влаги внутрь кожуха.
Защитный металлический кожух из оцинкованной стали – гарантия бесперебойной работы любого трубопровода!
Кожух стальной для труб способствует поддержанию температуры теплоносителя, предотвращает образование конденсата на изолируемой поверхности и продлевает срок службы трубопровода. Но основное его предназначение – защита оборудования и трубопровода от ультрафиолетовых лучей, атмосферных осадков и механических повреждений.
Металлическая оболочка из оцинкованной стали отражает тепло, поддерживая температуру жидкости или газа, транспортируемых по трубопроводу, на нужном уровне как внутри, так и снаружи помещений. Плюс это не только снижает затраты на обслуживание, но и придает объекту законченный и эстетичный вид.
Исполнение оболочки:
Прямая секцияСоединения оболочки:
Сделайте заказ прямо сейчас – цена Вас приятно удивит!
описание
характеристика
аксессуары
маркировка
для инженеров
главное
предыдущая
следующая
Конструкция оболочек из тонколистовой стали : Стандарт согласно ТУ 4937-002-61278130-2016
Атрибуты : Готов к установке.
Длина : 500, 625, 1000, 1200, 1250 мм.
Толщина : Zn 0,5-1,2 мм, Al 0,50-0,80 мм, SSt (нержавеющая сталь) 0,50 мм.
Диаметр : От 60 мм с шагом 10 мм, 6 отверстий под заклепки или саморезы диаметром 3,2 мм.
Направление монтажа : Двусторонний, торцевой и продольный зиг.
Во всем мире наиболее распространенными покрытиями, защищающими открытые трубопроводные сети от внешних воздействий, являются оцинкованные защитные кожухи.
Корпус представляет собой изделие в виде цилиндра с накатными дренажными ребрами жесткости. Это многофункциональная сборно-разборная защитная конструкция, которая монтируется на трубопровод.
Конструкция кожуха PIPEWOOL предусматривает продольные и торцевые накладки.
На трубе для быстрого доступа к теплоизоляционному материалу кожух фиксируется стяжками и бандажной лентой.
Антивандальный корпус из тонколистовой стали имеет наилучшие эксплуатационные параметры:
● Стойкость к механическим нагрузкам;
● Коррозионная стойкость;
● Низкая теплопроводность;
● Влагостойкость;
● Негорючесть.
Благодаря тому, что оцинкованный кожух состоит из нескольких сегментов и имеет защелкивающиеся пазы, его легко установить в кратчайшие сроки. Кроме того, такая разборная конструкция обеспечивает свободный доступ к трубопроводу и позволяет быстро проводить ремонтные работы. Монтаж не требует особых навыков, так как базальтовый утеплитель легко режется на нужные сегменты.
Оцинкованная сталь обладает замечательными эксплуатационными характеристиками – она устойчива к механическим нагрузкам, не подвержена коррозии, позволяет быстро получить свободный доступ к трубе, выполнять работы, связанные с эксплуатацией трубопровода.
Монтаж кожуха не требует применения специальных приспособлений и осуществляется в несколько этапов:
● Подготовка изоляции трубопровода;
● крепление корпуса с последующей фиксацией с помощью бандажей и пряжек.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | |||||||||
---|---|---|---|---|---|---|---|---|---|
Диаметр корпуса: от 60 до 1000 мм. | |||||||||
Длина корпуса: Zn до 1000 мм; Ал до 1200 мм; Ст до 1000 мм. | |||||||||
Тип и толщина металла: оцинкованная сталь 0,50/0,55/0,80 мм; Алюминий Al 0,50/0,80 мм; Нержавеющая сталь St 0,50 мм. | |||||||||
Глубина паза: от 10 мм до 1/2 Ø. | |||||||||
Отверстия для крепежа: 5-6 шт/1 м – Ø3, 2 мм |
Во всем мире наиболее распространенными покрытиями, защищающими открытые трубопроводные сети от внешних воздействий, являются оцинкованные защитные кожухи.
Корпус представляет собой изделие с накатными дренажными ребрами жесткости. Это многофункциональная сборно-разборная защитная конструкция, которая монтируется на трубопровод.
В конструкции кожуха предусмотрены продольные и торцевые накладки.
На трубе для быстрого доступа к теплоизоляционному материалу кожух фиксируется стяжками и бандажной лентой.
Защитная оболочка трубопроводов из оцинкованной стали проверена временем и российским климатом, для которого характерны резкие перепады температур и повышенная влажность. Конструкция успешно зарекомендовала себя при теплоизоляции трубопроводов холодного и горячего водоснабжения, применяемых в различных строительных и административных комплексах, промышленных предприятиях, медицинских и образовательных учреждениях, пищевых производствах, спортивных сооружениях и многоэтажных домах. В любом случае оцинкованная оболочка для труб и теплоизоляционных баллонов сэкономит тепло и продлит срок службы трубопровода.
Применяется для защиты теплоизоляционного слоя на трубопроводных системах из минераловатных цилиндров и матов, а также пенополиуретановых оболочек, сегментов пеноплекса. Они крепятся к готовой теплоизоляционной конструкции путем покрытия внешней поверхности утеплителя.
Кожухи-оболочки стальные выполняют функции защиты изоляционного материала от механических повреждений и дополнительного крепления теплоизоляционного материала к трубопроводу.
Кожух оцинкованный для трубопроводов поставляется в комплекте с изделиями, облегчающими его монтаж, в соответствии с требованиями ГОСТ:
● Специальный режущий инструмент;
● Лента обвязочная алюминиевая или пропиленовая для крепления изделия к изолируемой поверхности;
● скотч металлический для изоляции стыков от влаги и воды;
● Застежки из антикоррозионного металла или композитного пластика для фиксации повязок.
Оболочка теплоизоляционная оцинкованная для труб, предназначенная для эффективной гидроизоляции и теплоизоляции открытых участков трубопроводов, поставляется в армированных картонных коробках. Стоит учесть, что такая упаковка не предназначена для хранения продуктов на открытом воздухе!
Примеры правильной маркировки продукции для правильного оформления заявки:
* Очень важно сформировать правильную маркировку продукции для правильной регистрации вашей заявки.
• Наш менеджер – ваш личный гид, который поможет правильно сформировать заявку индивидуально для вас.
• Наш инженер поможет вам произвести все необходимые расчеты и подобрать нужные виды продукции под ваши задачи в соответствии со всеми требованиями и техническими условиями.
Онлайн-форма для технических специалистов:
Outer shell diameter D1 (mm)
60708011012013014015016017018012102202302402502602702802 310320330340350360370380390400410420430440450460470480490500510510520530540550560570580590600610620630640650660670680690700710720730740750760770780790800810820830840850860870880890
Длина изделия L (мм)
300350400450500550600650700750800850
010001050110011501200Глубина углубления G (мм)
Защитное покрытие
Выбрать. .. Сталь оцинкованная Zn 0,50 мм Сталь оцинкованная Zn 0,55 мм Сталь оцинкованная Zn 0,80 мм Алюминий Аl 0,50 мм Алюминий Аl 0,80 мм Нержавеющая сталь St 0,50 мм
Соединения по краям 1
Закрытый паз Закрытый паз с нахлестом Открытый паз Открытый паз с нахлестом Открытый паз с гофрированным нахлестом
Соединения по краям 2
Открытый паз Открытый паз с нахлестом Открытый паз с гофрированным нахлестом Закрытый паз Закрытый паз с нахлестом
Монтажные отверстия (Ø3,2 мм)
Крепление конструкции
Без крепления Саморез DIN 7504 M(N) Вытяжная заклепка (Ø3мм) Замки (*доп. задание) *доп. задание
Раскраски
Тип держателя теплоизоляции
Без держателя *Дополнительное задание
Количество изделий (шт.
