Коэффициент полезного действия котла

Коэффициент полезного действия котла

Коэффициентом полезного действия (КПД) парового или водогрейного котла называют отношение полезной теплоты к располагаемой теплоте. Не вся полезная теплота, лучку поверхностей нагрева и т. д., а электрическая энергия - для привода дымососа, вентилятора, питателей топлива, мельниц системы пылеприготовления и т. д. Под расходом на собственные нужды понимают расход всех видов энергии на производство пара или горячей воды. Поэтому различают коэффициент полезного действия котла агрегата брутто и нетто. Если коэффициент полезного действия агрегата определяется по выработанной теплоте, то его называют брутто, а если по отпущенной теплоте - нетто. Разность между выработанной и отпущенной теплотой представляет собой расход на собственные нужды. Коэффициент полезного действия брутто агрегата характеризует степень его технического совершенства, а коэффициент полезного действия нетто - коммерческую экономичность.

Коэффициент полезного действия брутто котельного агрегата (%) можно определить по уравнению прямого баланса:

или по уравнению обратного баланса, если известны все потери:

Определение коэффициент полезного действия по уравнению прямого баланса применяется преимущественно при отчетности за длительный промежуток времени (декада, месяц), а по уравнению обратного баланса - при испытании котельных агрегатов. Определение коэффициент полезного действия по обратному балансу значительно точнее, так как погрешности при измерении потерь тепла меньше, чем при определении расхода топлива, особенно при сжигании твердого топлива.

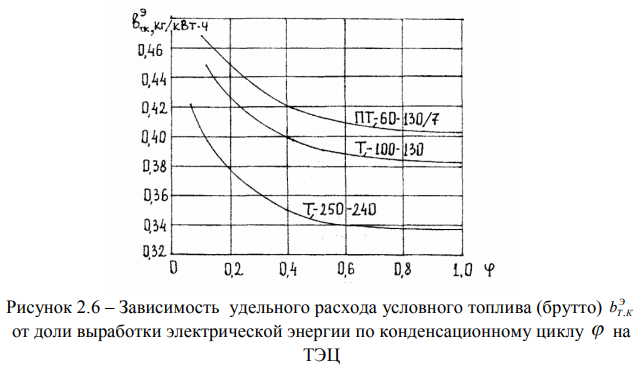

Приведенные данные показывают, что для повышения рентабельности парогенератора и водогрейного котла недостаточно стремиться к снижению тепловых потерь; необходимо также всемерно сокращать расход тепловой и электрической энергии па собственные нужды. Поэтому сравнение экономичности работы различных котельных агрегатов в конечном счете следует производить по их коэффициент полезного действия нетто.

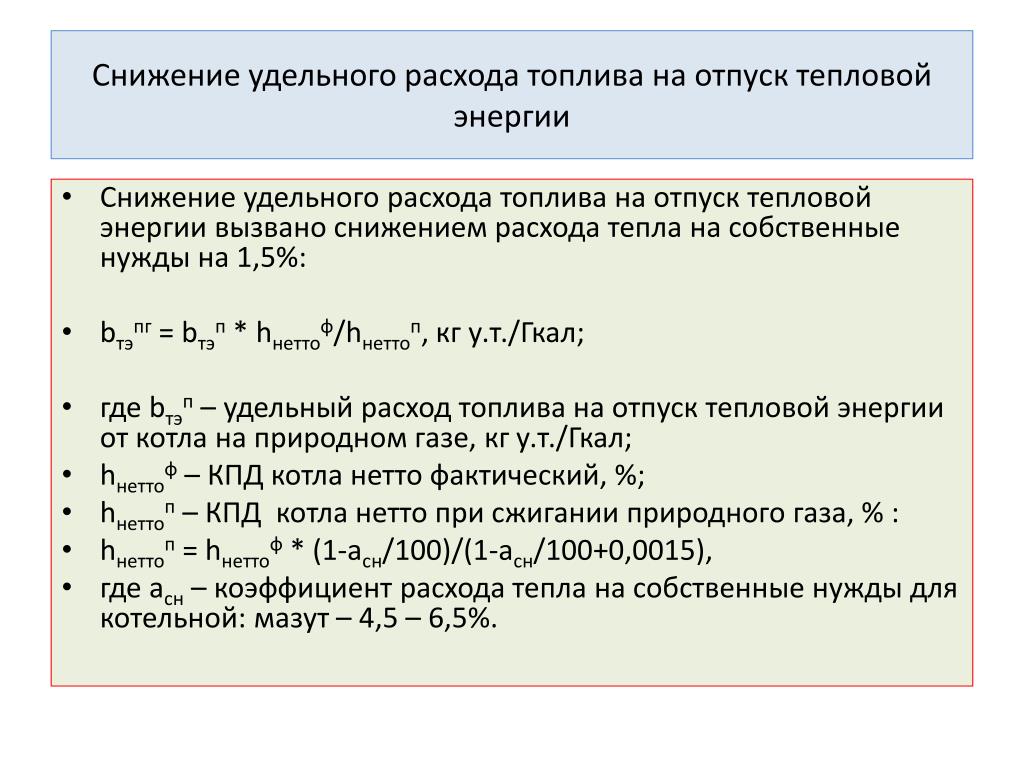

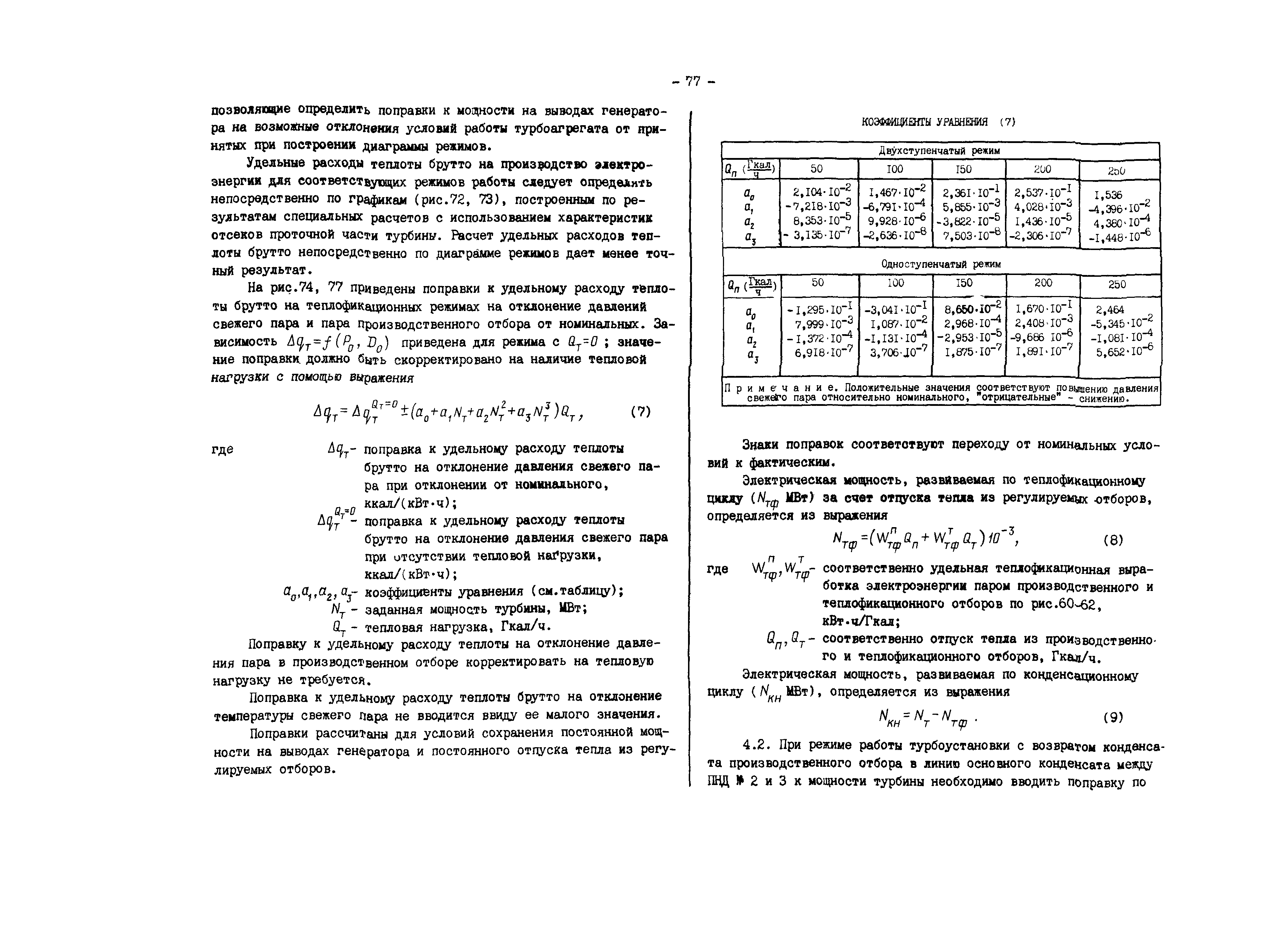

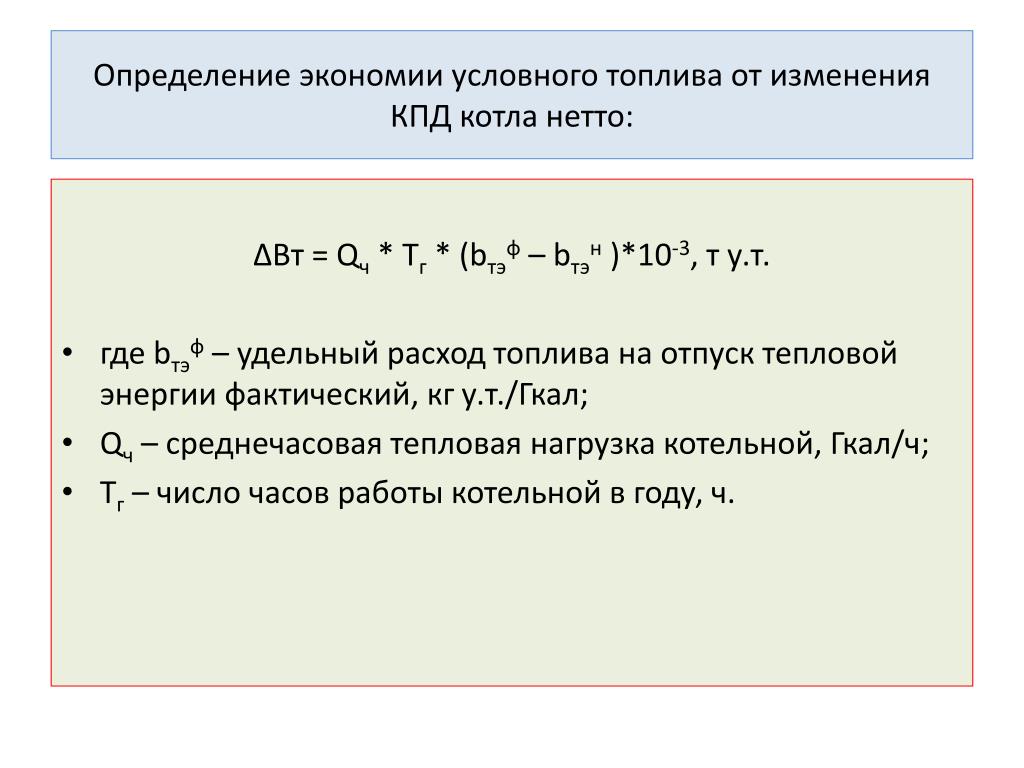

формула расчета брутто и нетто

Перед выбором и покупкой стоит произвести правильный расчет КПД котла и уточнить все его параметры и факторы, которые повлияют на его работу и объем вырабатываемого тепла.

СодержаниеПоказать

Что такое КПД котла и какие процессы влияют на его величину

Коэффициент полезного действия котла-это отношение объема использованного топлива к объему полученного тепла от котла. КПД даже самых современных котлов не может быть 100% из-за потерь тепла внутри котла.

Эффективность паровых и водогрейных котлов определяется коэффициентом полезного действия — их теплоэффективностью. То есть, это объем выработанной теплоты на производство номинального объема горячей воды в соотношении к номинальному объему сожженного топлива.


Производители указывают изначальные возможности оборудования, где КПД водогрейного котла может достигать 110%, но чаще их значение придерживается параметров 95-98%.

Потребитель в дальнейшем при эксплуатации может с помощью технических модернизаций и теплоизоляции увеличить эти показатели.

Самостоятельный расчет КПД котла производится на месте монтажа и зависит от многих факторов, в том числе грамотно выстроенной системе дымоудаления, исключении недочетов при установке и т.д. Все затраченные ресурсы для работы теплоносителя (топливо, электричество) сравнивают с объемом выделенного им тепла.

Как рассчитать КПД

КПД брутто котла характеризует степень технической оснащенности, КПД нетто — экономичность расхода топлива.

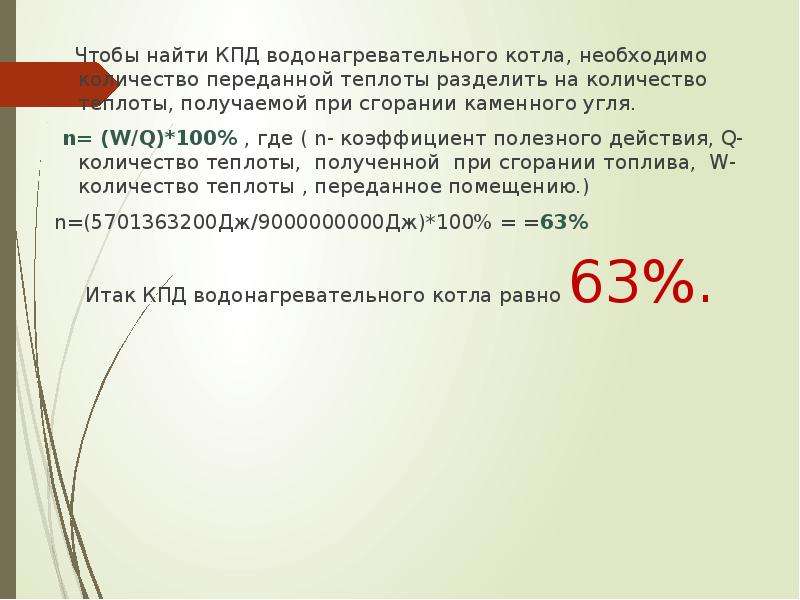

Для выявления показателей КПД котла используется формула:


КПД котла = (Q1/ Q_общая)х100%, где Q1 — аккумулированная теплота использованная для отопления, а Q_общая — общее количество тепловой энергии, выделившееся при сжигании топлива.

Расчеты не затрагивают многих моментов, поэтому их результат усреднен.

Любые сбои или отклонения в работе оборудования или внешние факторы, влияющие на теплопотери, исказят результат, полученный по данной формуле.
Чтобы исключить большее число искажающих факторов, проводят коррекцию результата с уточнением теплоэффективности. В зависимости от особенностей конкретной системы отопления.

КПД котла=100-(Q2+Q3+Q4+Q5+Q6)

Где Q2 – теплопотери в виде дыма, вышедшего через систему вентиляции,
Q3 – недостаточное сжигание смеси газа при неправильно используемых объемах газовоздушной смеси,
Q4 – тепловые теплопотери из-за загрязнений теплообменника, а также, если загрязнены газовые горелки,
Q5 – теплопотеря из-за внешнего холодного воздуха (влияет производительностью котельной установки),
Q 6 – потеря тепла по время чистки топочной камеры.
Основной фактор влияющий на телоэффективность — это уходящие отработанные продукты горения, при уменьшении их нагрева в пределах 10-12°С можно увеличить общий КПД газового котла отопления на несколько процентов.

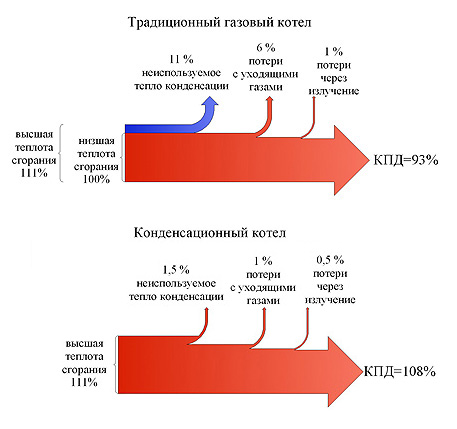

По этой же причине конденсационные котлы обладают самым высоким показателем КПД, т.е. чем ниже температура отопительного оборудования, тем выше это значение. Самым низким показателем обладает пищеварочный электрический котел в силу минимальной функциональности и простого устройства.

Два используемых варианта в определении КПД газовых котлов отопления: отчетность за конкретный период времени и во время первоначальных испытаний при установке. В последнем варианте результат расчета будет более точен, благодаря наглядности в подсчете теплопотерь.

Как увеличить КПД газового котла

Создать подходящие условия для повышения коэффициента полезного действия, можно оптимизировав процессы самостоятельно или с привлечением специалиста. Изначально все параметры заложены в конструкции электрокотла, эффективность принимаемых мер по увеличению КПД техники будут зависеть от этих данных.

Источник фото: teplo-com.ru

Для начала проводят модернизация без изменения структуры твердотопливных котлов:

  1. Комнатные терморегуляторы. Они контролируют температуру в жилых помещениях, не влияя на работу теплоносителя.
  2. Установка циркулярного насоса, так можно стабилизировать равномерность и скорость прогревания.
  3. Замена газовой горелки, повысит увеличение КПД твердотопливного котла на 5-7%. Модуляционная горелка позволит расходовать газовоздушную смесь в правильных пропорциях, что исключит неполное сжигание.
  4. Расположение горелок у водяного контура прибавит к общему количеству КПД несколько процентов. Такая частичная модификация положительно повлияет на расход топлива и увеличит тепловой баланс всей системы.

Проведение регулярного обслуживания и очистка оборудования увеличит его КПД. Накипь в трубах системы отопления и сажа на внешних стенках дымохода, образующиеся в процессе работы, могут забирать до 5%. Пластиковые трубы меньше нуждаются в уходе, но осуществлять их продувку требуется периодически.

Засорившийся дымоход суживает проход отводящей дым трубы, это приводит к уменьшению тяги, а это уже не только потеря процентов тепла, но и угроза для здоровья людей, находящихся в жилых помещениях.

Также теплообменник с видимыми признаками загрязнения, которые представляют из себя солевые отложения металлов, провоцирует сильный расход всех видов энергии затраченных на работу, что уменьшает теплопроводность и может вывести из строя котел. Чистку камеры сгорания обязательна и проводят ее несколько раз в год.

Как вариант понизить химические тепловые потери, для этого производят высококвалифицированную настройку системы оборудования. Лучше воздержаться от самостоятельной настройки и доверить дело специалисту.
Борьба с недогаром решается увеличением скорости поступления сжиженного газа в горелку, так процесс сгорания происходит активнее, а КПД, соответственно, увеличивается.

Хотя увеличение КПД практически никак не влияет на теплоэффективность котельного агрегата. На нынешний день природный газ остается самым экономичным, оборудование на этом топливе более распространено и экономически оправдано, чем котлы на традиционном твердом дровяном топливе или угле.

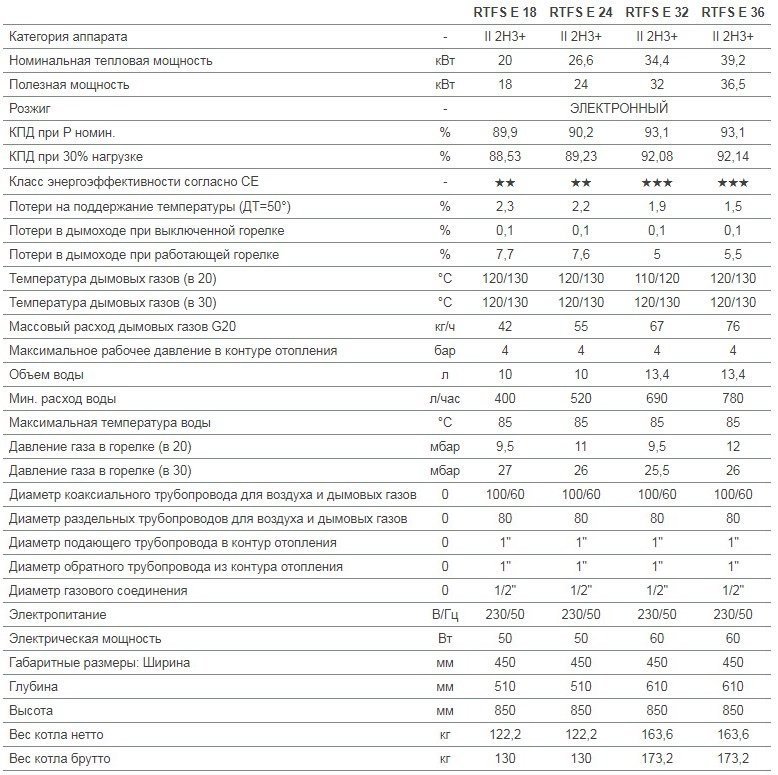

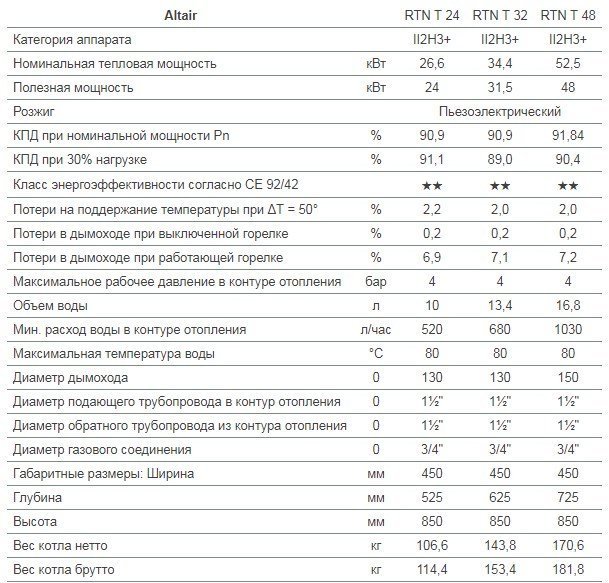

Газовые котлы с самым высоким КПД

Лучшее качество котлов, которые еще и обладают высокими показателями КПД — иностранного происхождения. Энергосберегающие технологии, соответствующие требованиям ЕС, являются определяющими при производстве такого оборудования.

Высокие показатели обеспечивает современные инструменты модернизации, например, как модуляционная горелка.

Автоматическая и экономичная, у нее широкий набор, позволяющий приспособиться к индивидуальным параметрам конкретного котла и системы отопления. Ее горение осуществляется в постоянном режиме.
Также основное преимущество — их максимальная теплоотдача. Наиболее оптимальное значение разогрева теплоносителя, представленное иностранным производителем, до 70°С. Продукты горения нагреваются не более 110°С.
Изготавливают теплообменник для котлов с наивысшими показателями КПД из нержавеющей стали. Дополнительно они оборудованы блоком для отбора тепла из конденсата. Минусы, которые характерны при низком температурном нагреве: сила тяги развивается с недостаточной силой и образование излишнего конденсата.

Источник фото: teplonet.ru

Подача в горелку уже подогретого газа и газовоздушной смеси, а также поступающего в камеру воздуха через двуполостную трубу в топку — обеспечивает снижение общего числа теплозатрат для котлов закрытого типа на 1-2%.

Удачный вариант модернизация котлоагрегата состоит в монтаже рециркуляции отработанных газов. При таком варианте продукты сгорания поступают в горелочное устройство после прохождения канала дымохода с сильными изломами, обогащаясь при этом кислородом из внешней среды. Максимальное КПД достигается при температуре, благодаря которой образуется конденсат (точка росы).

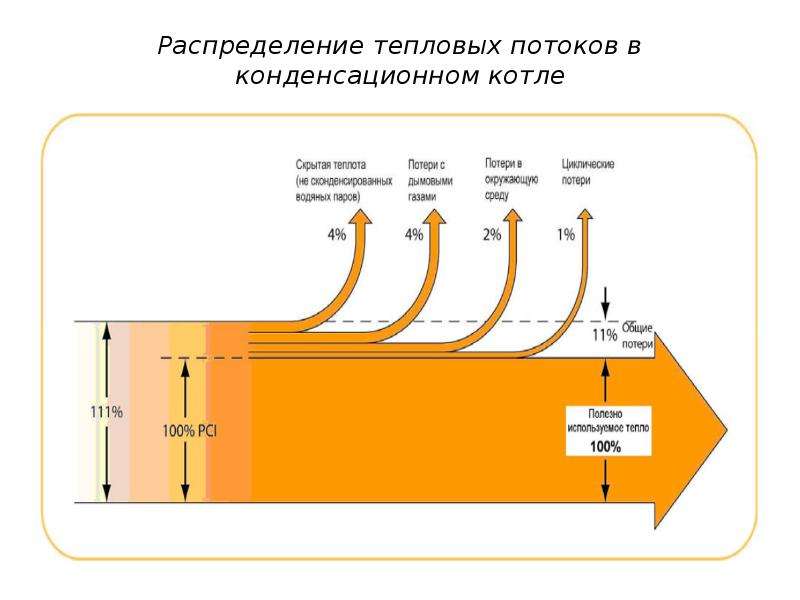

Конденсационные котлы, работающие на условиях нагревания при низких температурах отличаются относительно небольшим потреблением газа. Это обуславливает их теплоэффективность, особенно при подключении к газобаллонным установкам. Также это делает такой котел экономичным.
Список конденсационных котлов известных и заслуженных европейских производителей с лучшим качеством сборки и высоким уровнем КПД:

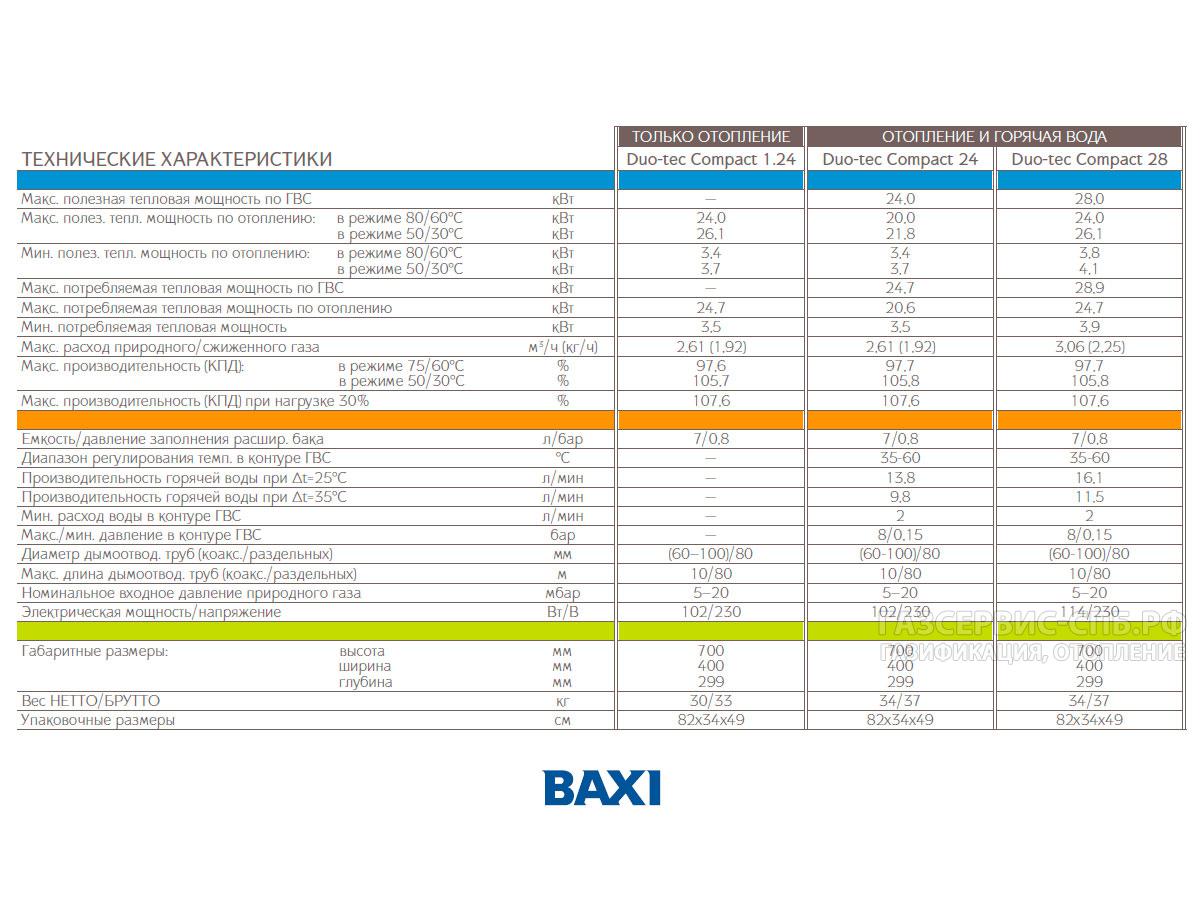

  • Baxi.
  • Buderus.
  • De Dietrich.
  • Vaillant.
  • Viessmann.

Как заявлено их производителями в сопровождающей документации, коэффициент полезного действия данных котловых агрегатов, при подключении к низкотемпературным системам, соответствует 107-110%.

Аналитика. Энергоэффективность – во главу котла

КПД – ничто, ТЗ – все?

Фундаментальный показатель энергоэффективности – коэффициент полезного действия (КПД). Чем ниже КПД котлоагрегата, тем больше необходимо сжечь топлива для обогрева одной единицы полезного объема (площади). При этом КПД никогда не может быть больше 100 %, так как неизбежны потери тепла: с уходящими газами, от химического и механического недожога топлива, потери в окружающую среду. Применяя различные технологии, материалы, оборудование производители котлов научились снижать теплопотери, добившись впечатляющих результатов увеличения КПД, то есть увеличения базового показателя энергоэффективности установок. Например, своеобразный «стандарт» современных газовых котлов – КПД, равный 92 %. В некоторых моделях и сериях оборудования этого типа коэффициент полезного действия (заявленный производителем) достигает 94 % и даже 96 %.

Не вся полезная теплота, выработанная котельным агрегатом, направляется потребителям, часть расходуется на собственные нужды. С учетом этого различают еще КПД котла по выработанной (КПД-брутто) и по отпущенной (КПД-нетто) теплоте. По разности выработанной и отпущенной теплоты определяется расход на собственные нужды, а это не только теплота, но и электрическая энергия (например, на привод дымососа, вентилятора, питательных насосов, механизмов топливоподачи), т.е. расход на собственные нужды включает в себя расход всех видов энергии, затраченных на производство пара или горячей воды. В итоге КПД-брутто отопительного котла характеризует степень его технического совершенства, а КПД-нетто – экономичность. Понятно, что энергоэффектвиный котел должен обладать высокими параметрами и КПД-брутто и КПД-нетто.

«Все котельные установки проектируются с запасом по мощности от 20 до 30 %, большую часть времени котел работает в режиме 60-70 % от полной загрузки», ¬– говорит Андрей Варваркин, региональный директор по продаже промышленного оборудования ООО «Виссман» (г. Екатеринбург). – Энергоэффективность оборудования во многом зависит даже не от проектирования, а от грамотного и глубоко проработанного технического задания. Когда сделан хороший анализ, или даже энергоаудит системы, тогда проект и котельная будут на ту мощность, которая реально нужна заказчику».

«Необходима предпроектная работа, разработка схемы теплоснабжения, решающая проблему рациональной подачи тепла. Чтобы добиться энергосберегающего эффекта необходимо, но недостаточно иметь только энергоэффективное оборудование», – считает генеральный директор ООО ТД «Бустер бойлер-Урал» Алексей Яблонских (г. Екатеринбург).

Их нравы…

В СССР на долгое время отказались от жаротрубных и дымогарных котлов, делая ставку на использование водотрубных конструкций. При монтаже такие котлы обмуровывали кирпичом или наносили защитное покрытие слоем жаростойкой изоляции.

В Европе преобладал другой подход. Сохраняя производство водотрубных котлов, компании параллельно развивали выпуск компактных энергоэффективных установок высокой заводской готовности. Газоплотные котлы с одной (или двумя) автоматизированными  блочными горелками имели заводскую теплоизоляцию и не требовали установки высокозатратных дымососов и регулирования разрежения в топке.

С началом рыночных преобразований западные компании начали активно продвигать в России жаротрубные котлы на дизельном и газовом топливе. Среди большого числа иностранных марок этого оборудования наиболее известны немецкие – Viessman, Buderus, Loos.

В «линейке» Viessman преобладают трехходовые котлы (рис.1). Пламя топки обогревает первый газоход – цилиндрическую камеру сгорания, жаровую трубу первого хода, после чего продукты сгорания, возникающие в процессе работы горелки, через патрубок в конце топки поступают в жаровые трубы второго газохода котлового блока и по ним – в переднюю часть котла. После этого направление вновь меняется на 180, и по дымогарным трубам третьего хода газы движутся к камере сбора продуктов сгорания. Для интенсификации теплообмена и защиты последних ходов от конденсации Viessman применяет патентованную технологию изготовления многослойных труб – Duplex.

«Серия водогрейных котлов Vitomax вобрала передовые технические решения мирового котлостроения, – рассказывает Андрей Варваркин. – Учтено все: водоохлаждаемая передняя и задняя стенка, охлаждаемая горелочная труба, возможность обслуживания трубных решеток без демонтажа горелки, защита от попадания холодной воды на трубу, широкое пространство между трубами, исключающее массированное шламооотложение. Большее водонаполнение обеспечивает больший объем горячей воды и меньшее количество стартов автоматизированной горелки, т. е. снижаются расходы газа и эксплуатационные расходы на горелочное устройство. Максимальный КПД серии – 94,5 %».

Рис. 1. Водогрейный котел Viessman Vitomax-300LT.

Жаротрубные котлы доминируют в сегменте иностранной продукции современного российского рынка. Но есть и альтернативные технологии. Например, пароводогрейные вакуум-котлы южнокорейской компании Booster Boiler (рис. 2).

«Энергосбережение – отличительная особенность конструкции котла состоящего из двух камер: нижней (топки) и верхней камеры с теплообменниками, – рассказывает Алексей Яблонских, генеральный директор ООО ТД «Бустер бойлер-Урал». – Топочная камера прямоугольного сечения выполнена из двух рядов труб, заполненных водой, нагреваемая топочными газами; верхний уровень воды является плоскостью испарения, с которой пар, поднимаясь вверх, омывает трубы теплообменников и конденсируется, нагревая циркулирующую в них воду; конденсат стекает в водный объем камеры и смешивается в замкнутом внутреннем контуре циркуляции воды. Эффективный теплообмен при конденсации пара сокращает в несколько раз поверхность теплообменников. В свою очередь это дает очень малое сопротивление при движении сетевой воды, резко сокращая затраты на электроэнергию при перекачке. Так, для котла мощностью 3 Гкал\ч потеря напора составляет всего 4 м. вод.ст. Вакуумная среда – лучший изолятор. За счет этого теплообмен в производстве горячей воды происходит практически без потерь. Продолжительность пуска из холодного состояния не более 6 мин, КПД – 95 %».

Рис. 2. Пароводогрейный вакуум-котел Booster Boiler.

И наш ответ…

Как уже говорилось, у России долгое время был свой – «особый» – путь развития котлостроения, но сейчас жаротрубные конструкции выпускает целый ряд предприятий: «Бийскэнергомаш», Белгородский завод энергетического машиностроения, «Дорогобужкотломаш», «Уралкотломаш» и некоторые другие. Параллельно развивается, совершенствуясь, и «традиционное» – водотрубное котлостроение.

Все поверхности нагрева газовых котлов КВ-Г (компания «ЭНКО») выполнены из стальных гладких и оребренных труб в виде одного цельного блока (рис. 3). Конструкция обеспечивает прохождение сетевой воды одним потоком последовательно сначала через трубы развитых топочных экранов, где она нагревается на 50 % от всего теплосъема котла, затем через конвективную часть попутно с движением дымовых газов. Так обеспечивается наиболее высокая температура воды в месте самой низкой температуры дымовых газов на выходе из котла; исключается образование конденсата и низкотемпературная коррозия. Котел может использоваться без рециркуляционных насосов, что снижает капитальные и эксплуатационные затраты. КПД – в пределах 93-96 %, в зависимости от температуры воды и нагрузки.

Рис. 3. Водогрейный водотрубный котел КВ-Г.

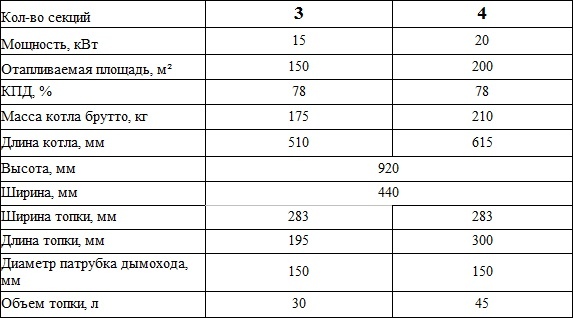

В России по-прежнему велика доля котельных, работающих на твердом топливе. Несмотря на то, что котлы на твердом топливе обычно имеют КПД несколько ниже, чем у газового оборудования, дешевизна и доступность топлива делает использование таких котлов экономически целесообразным. В свою очередь производители совершенствуют технологии сжигания.

Барнаульский завод котельного оборудования производит водогрейные котлы серии КВЦ (3,15 и 4,0 МВт, КПД – 83 %) на базе технологии «кипящий слой» (рис. 4). По словам Алексея Болотова, ведущего инженера-конструктора отдела по подготовке и диспетчированию производства ООО «НПО «БЗКО»,  технология сжигания топлива в низкотемпературном «кипящем» слое (НТКС) позволяет снизить выбросы токсичных газов и повысить экономические показатели. В топке размещена воздухораспределительная решетка с расположенной на ней массой гранулированного материала (песок, шлак, зола и т.п.), через которую снизу вверх продувается воздух. Массовая доля топлива в «кипящем» слое – 1-3 %. Это позволяет выводить золу из любой точки слоя с минимальными потерями от механического недожога. Возможно сжигание топлива с зольностью до 90 %, работа при низких нагрузках (30-50 %) без подсветки жидким топливом.

Рис. 4. Водогрейный котел КВЦ.
Коэффициент эффективности системы

КПД отопительного котла – важнейший показатель энергоэффективности, но эта величина не является определяющей при оценке эффективности работы отопительной системы в целом.
Российские нормативные документы, определяющие технические требования к котлам (ГОСТ 20219-74, ГОСТ 11032-80, ГОСТ 10617-83), предписывают рассчитывать тепловую нагрузку газовых котлов по формуле:

N = В*QH, ккал/ч, где В - часовой расход газа, куб.м/час, QH - низшая теплота сгорания газа, приведенная к нормальным условиям, ккал/куб. м.

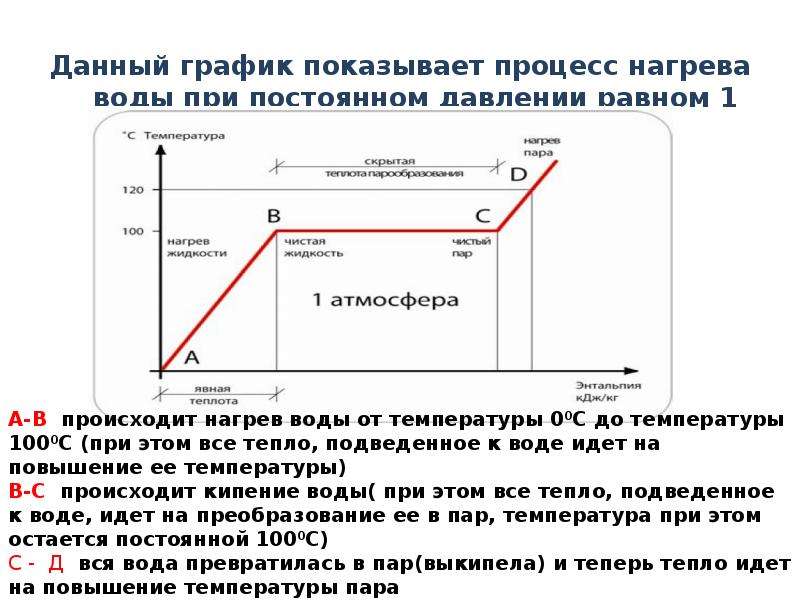

 В отличие от российских, в стандартах США на газовые котлы (при расчете нагрузки) применяется высшая теплота сгорания, которая в 1,11 раза превышает QH для природного газа и на 6% – для легкого жидкого топлива. В результате величина тепловой нагрузки, рассчитанная по высшей теплоте сгорания природного газа, на 11 % больше, чем принятая по российским нормам (высшая и низшая теплота отличаются на величину скрытой теплоты парообразования, т.е. на количество теплоты, выделяющейся при полной конденсации водяных паров, образующихся при горении газа). Так как величина КПД – функция тепловой нагрузки (и, соответственно, теплоты сгорания газа), то величины КПД, рассчитанные в соответствии со стандартом США, на 11 % ниже российских. Величина КПД, рассчитанная по высшей теплоте для любых котлов, никогда не бывает более 100 %, в то время как КПД котлов конденсационного типа, рассчитанные по низшей теплоте (применяющейся в России, странах СНГ и многих странах Европы), превышает 100 %.

В США величине КПД котла не придают столь решающего значения, как в России и странах СНГ. Это связано с тем, что величина КПД является характеристикой котла только в режиме непрерывной работы (при номинальной производительности). Такой режим применяется на испытательных стендах при определении фактических параметров котлов, либо в непрерывном производственном цикле с постоянной нагрузкой, но такой режим для отопительных систем невозможен. Это связано с переменной тепловой нагрузкой на котлы в течение годового цикла эксплуатации системы.

Именно поэтому, в соответствии с рекомендациями Минэнерго и Национального Бюро по Стандартам США, в инженерных расчетах принято рассматривать не величину КПД котлов, а коэффициент эффективности системы.
Наименее энергоэффективный режим работы котлов (вне зависимости от теоретической величины его КПД) имеет место в переходные периоды отопительного сезона.

Примерное сезонное потребление топлива = Суммарные теплопотребления здания за сезон/
показатель AFUE {десятичный)

Министерство энергетики США ввело в действие стандарт для оценки сезонного энергопотребления отопительных устройств. Установленный этим стандартом показатель AFUE (Annual Fuel Utilization Efficiency – годовая эффективность использования топлива) в настоящее время применяется в США для оценки работы системы в целом.
Величина AFUE выражается, как и КПД, в процентах, но – в отличие от величины КПД – она учитывает влияние многочисленных переходных периодов на протяжении всего отопительного сезона (т.е. всех периодов времени, когда котел работает в режиме неноминальной нагрузки).
Таким образом, показатель AFUE используется для оценки реальных стоимостных затрат отопительного сезона.

Для примера: данные о снижении эффективности работы системы при переходных нагрузках. (По замерам на системе отопления здания в г. Сиракузы, штат Нью-Йорк):
Соотношение:

К.Литвиненко
В статье использованы материалы http://www.laarshs.ru



4 РАСХОД  ТОПЛИВА  И  КПД  КОТЛА - Котельные установки промышленных предприятий

4 РАСХОД  ТОПЛИВА  И  КПД  КОТЛА



Существует 2 метода определения КПД:

- по прямому балансу;

- по обратному балансу.

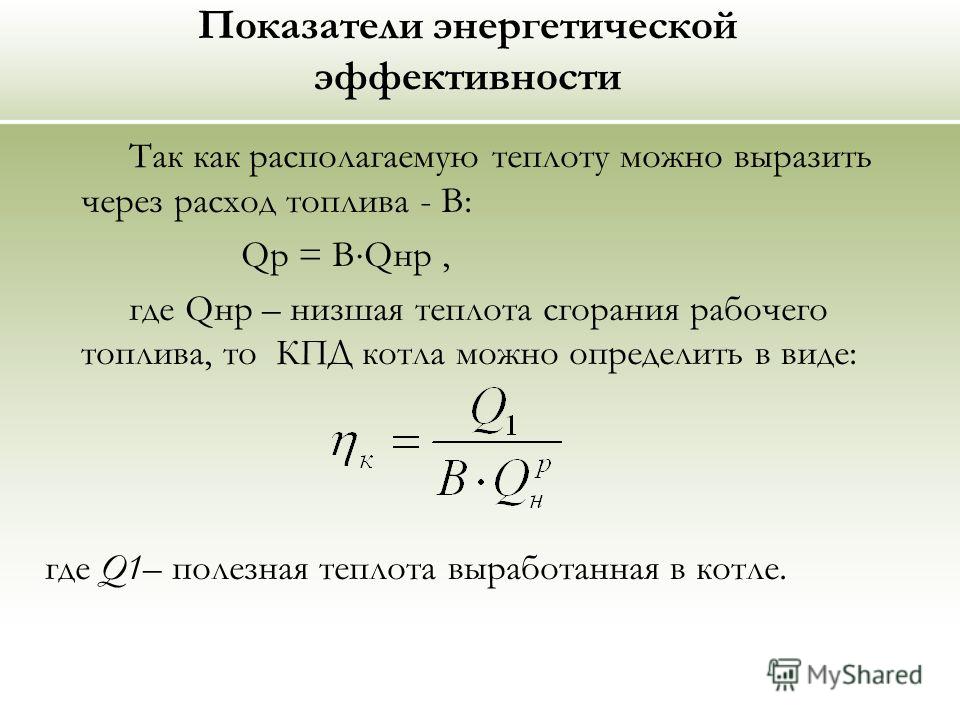

Определение КПД котла как отношение полезно затраченной теплоты к располагаемой теплоте топлива – это определение его по прямому балансу:



. (4.1)

КПД котла можно определить и по обратному балансу – через тепловые потери. Для установившегося теплового состояния получаем



 .                                                           (4.2)



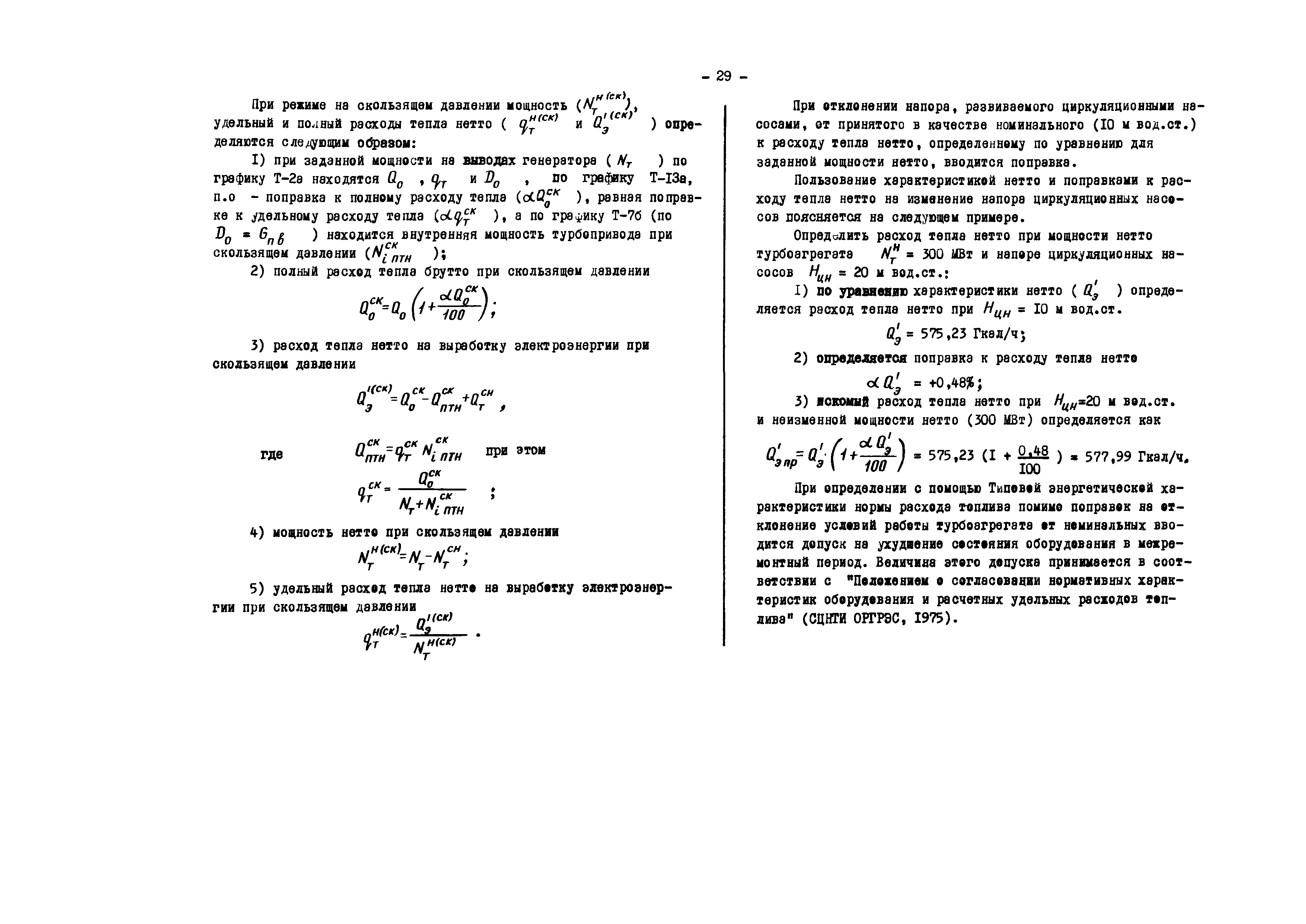

КПД котла, определяемый по формулам (1) или (2), не учитывает электрической энергии и теплоты на собственные нужды. Такой КПД котла называют КПД брутто и обозначают  или .

Если потребление энергии в единицу времени на указанное вспомогательное оборудование составляет , МДж, а удельные затраты топлива на выработку электроэнергии в, кг/МДж, то КПД котельной установки с учетом потребления энергии вспомогательным оборудованием                    (КПД нетто), %,

.                                     (4.3)



Иногда  называют энергетическим КПД котельной установки.

Для котельных установок промышленных предприятий затраты энергии на собственные нужды составляют около 4%  вырабатываемой энергии.

Расход топлива определяется:



.               (4.4)



Определение расхода топлива связано с большой погрешностью, поэтому КПД по прямому балансу характеризуется низкой точностью. Данный метод используется для испытаний существующего котла.

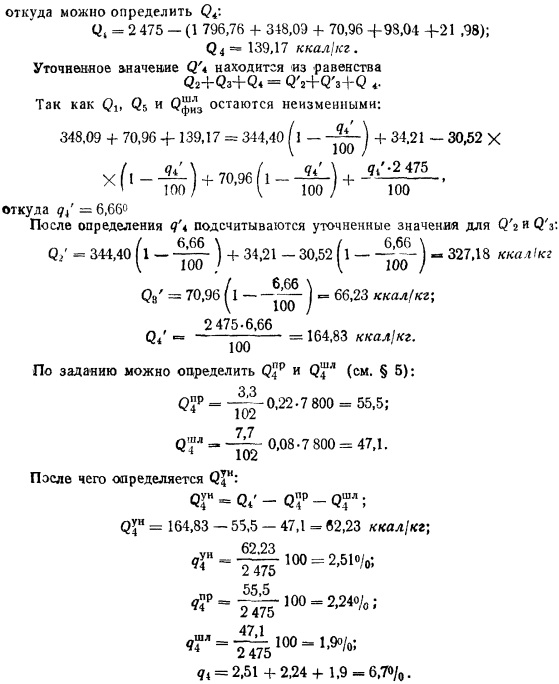

Метод по обратному балансу характеризуется большей точностью, используется  при эксплуатации и проектировании котла. При этом Q3 и Q4 определяется по рекомендации и из справочников. Q5 определяется по графику. Q6 – рассчитывается (редко учитывается), и по существу определение  по обратному балансу сводится к определению Q2, которое зависит от температуры уходящих газов.

КПД брутто зависит от типа и мощности котла, т.е. производительности, вида сжигаемого топлива, конструкции топки. На КПД влияет  также режим работы котла и чистота поверхностей нагрева.

При наличии механического недожога часть топлива не сгорает (q4), а значит  не расходует воздуха, не образует продуктов сгорания  и не выделяет теплоты, поэтому при расчете котла пользуются расчетным расходом топлива



.                                                         (4.5)



 КПД брутто учитывает только тепловые потери.

Рисунок 4.1 - Изменение КПД котла с изменением нагрузки































9

КПД отопительного котла -Статьи по ЖКХ и котельному оборудованию -Статьи сайта

Коэффициентом полезного действия отопительного котла называют отношение полезной теплоты, израсходованной на выработку пара (или горячей воды), к располагаемой теплоте отопительного котла. Не вся полезная теплота, выработанная котельным агрегатом, направляется потребителям, часть теплоты расходуется на собственные нужды. С учетом этого различают КПД отопительного котла по выработанной теплоте (КПД-брутто) и по отпущенной теплоте (КПД-нетто).

По разности выработанной и отпущенной теплот определяется расход на собственные нужды. На собственные нужды расходуется не только теплота, но и электрическая энергия (например, на привод дымососа, вентилятора, питательных насосов, механизмов топливоподачи), т.е. расход на собственные нужды включает в себя расход всех видов энергии, затраченных на производство пара или горячей воды.

В итоге КПД-брутто отопительного котла характеризует степень его технического совершенства, а КПД-нетто — коммерческую экономичность. Для котельного агрегата КПД-брутто, %:

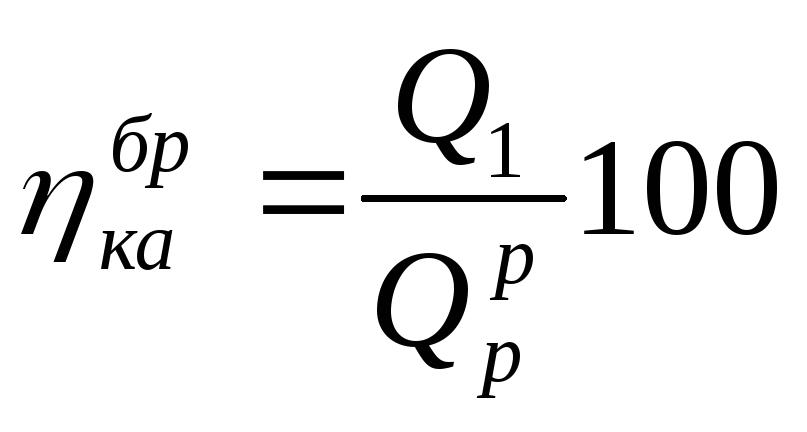

по уравнению прямого баланса:

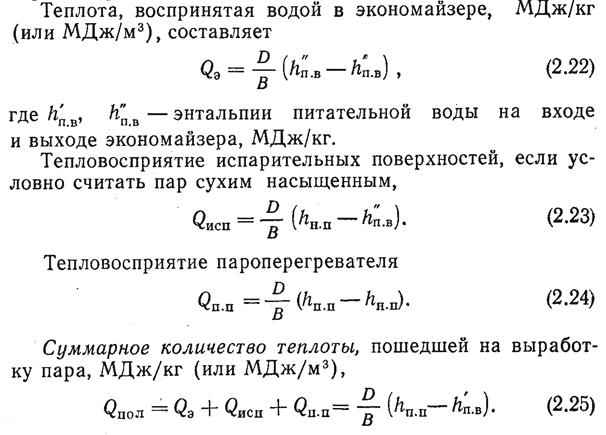

ηбр = 100 Qпол / Qрр

где Qпол — количество полезно используемой теплоты, МДж/кг; Qрр — располагаемая теплота, МДж/кг;

по уравнению обратного баланса:

ηбр = 100 - (qу. г + qх.н + qн.о)

где qу.г, qх.н, qн.о — относительные потери теплоты с уходящими газами, от химической неполноты сгорания топлива, от наружного охлаждения.

Тогда КПД-нетто отопительного котла по уравнению обратного баланса:

ηнетто = ηбр - qс.н

где qс.н — расход энергии на собственные нужды, %.

Определение КПД по уравнению прямого баланса проводят преимущественно при отчетности за отдельный период (декада, месяц), а по уравнению обратного баланса — при испытании отопительного котла. Вычисление КПД отопительного котла по обратному балансу значительно точнее, так как погрешности при измерении потерь теплоты меньше, чем при определении расхода топлива.

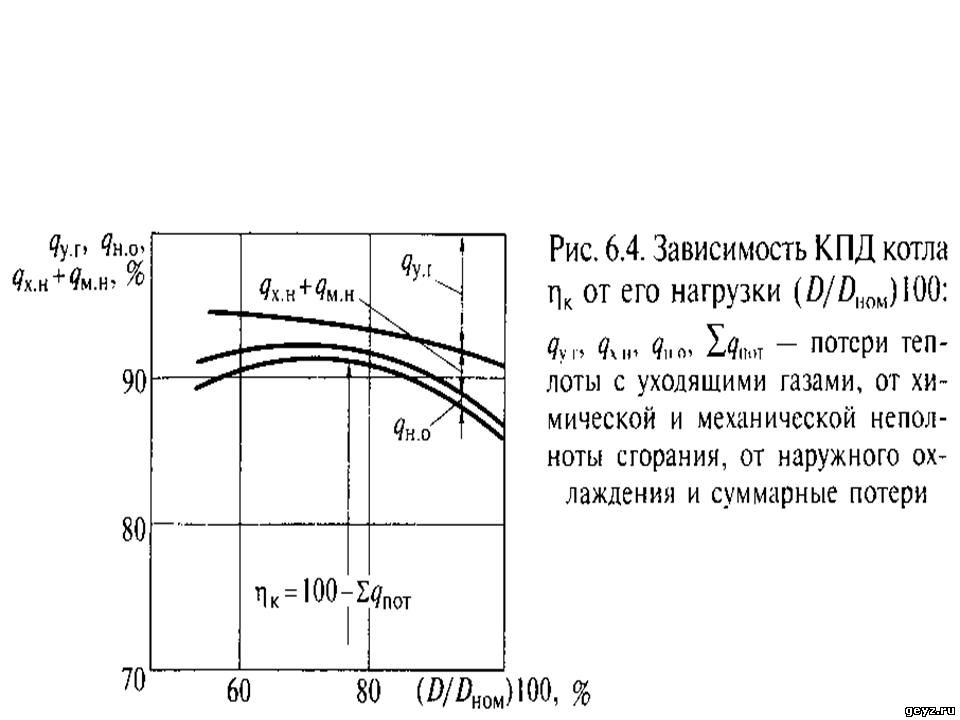

Зависимость КПД котла ηк от его нагрузки (D/Dном) 100

qу.г, qх.н, qн.о — потери теплоты с уходящими газами, от химической и механической неполноты сгорания, от наружного охлаждения и суммарные потер.

Таким образом, для повышения эффективности отопительного котла недостаточно стремиться к снижению тепловых потерь; необходимо также всемерно сокращать расходы тепловой и электрической энергии на собственные нужды, которые составляют в среднем 3...5% теплоты, располагаемой котельным агрегатом.

Изменение КПД отопительного котла  зависит от его нагрузки. Для построения этой зависимости (рис.) нужно от 100% вычесть последовательно все потери котельного агрегата, которые зависят от нагрузки, т.е. qу.г, qх.н, qн.о. Как видно из рисунка, КПД отопительного котла при определенной нагрузке имеет максимальное значение. Работа котла на этой нагрузке наиболее экономична.
