| Отраслевой шифр | Наименование и характеристики | Ед. | Цена | Опт. цена |
|---|---|---|---|---|
| 18.1.06.10-0001 | Кран латунный регулирующий двойной регулировки пробковый КРДП, номинальное давление 1,6 МПа (16 кгс/см2), номинальный диаметр 15 мм | шт | 26.34 | 25.81 |
| 18.1.06.10-0002 | Кран латунный регулирующий двойной регулировки пробковый КРДП, номинальное давление 1,6 МПа (16 кгс/см2), номинальный диаметр 20 мм | шт | 32.04 | 31.40 |
| 18.1.06.10-0003 | Кран латунный регулирующий двойной регулировки шиберный КРДШ-15 | шт | 42.31 | 41.46 |
| 18.1.06.10-0004 | Кран латунный трехходовой регулирующий КРТПП, номинальное давление 1,6 МПа (16 кгс/см2), номинальный диаметр 15 мм | шт | 23. 55 | 23.07 |
| 18.1.06.10-0005 | Кран латунный трехходовой регулирующий КРТПП, номинальное давление 1,6 МПа (16 кгс/см2), номинальный диаметр 20 мм | шт | 30.50 | 29.88 |
| 18.1.06.10-0011 | Кран трехходовой 11б18бк, номинальное давление 1,6 МПа (16 кгс/см2), с контрольным фланцем для манометра, натяжной муфтовый, номинальный диаметр 15 мм | шт | 17.87 | 17.51 |
| 18.1.06.10-0012 | Кран трехходовой для манометра, номинальное давление 1,6 МПа (16 кгс/см2), номинальный диаметр 15 мм | шт | 146.24 | 143.36 |
| 11-01-011-01 | Устройство стяжек: цементных толщиной 20 мм — 100 м2 |
| 06-01-001-01 | Устройство бетонной подготовки — 100 м3 |
| 08-01-003-07 | Гидроизоляция боковая обмазочная битумная в 2 слоя по выровненной поверхности бутовой кладки, кирпичу, бетону — 100 м2 |
| 08-01-002-01 | Устройство основания под фундаменты: песчаного — м3 |
| 17-01-011-01 | Установка насосов погружных с электродвигателем производительностью: до 25 м3/час — 10 шт |
| 15-02-041-03 | Устройство металлического каркаса из направляющих профилей под облицовку различными материалами: стен — 100 м2 |
| 12-01-036-01 | Установка водосточной системы из ПВХ: желобов — 100 м |
| 09-08-001-01 | Установка металлических столбов высотой до 4 м: с погружением в бетонное основание — 100 шт |
| 13-03-004-26 | Окраска металлических огрунтованных поверхностей: эмалью ПФ-115 — 100 м2 |
| 15-01-027-01 | Затирка швов между плитками ранее облицованных поверхностей с применением сухой смеси — 100 м2 |
Тестируем ФСНБ-2022
API расценок ФГИС ЦС
ФСНБ-2020 включая дополнение №9 (приказы Минстроя России от 20.
Нашли ошибку? Напишите в Техподдержку

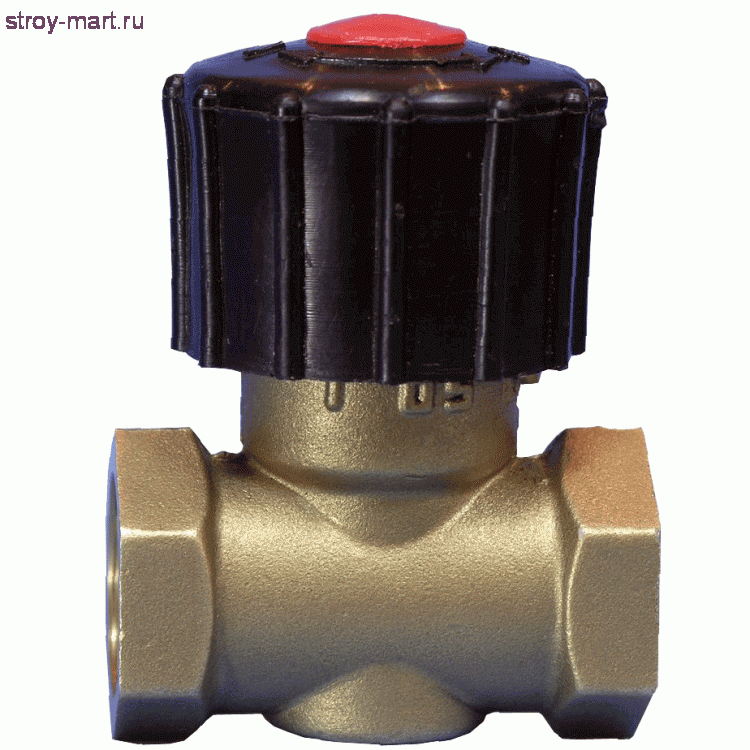

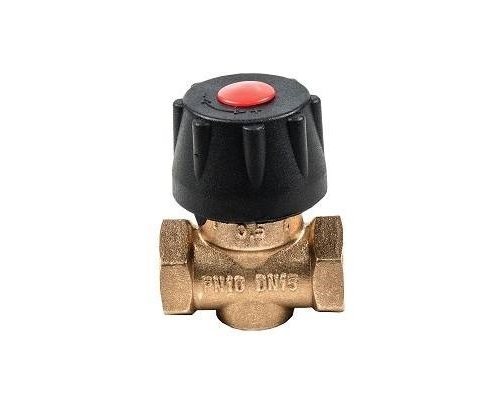

Кран регулирующий двойной регулировки КРДШ ДУ-15 фас
Распечатать
- 0 отзывов
- Станьте первым, кто оставит отзыв к этому товару: это поможет кому-то в выборе, а
нам — улучшить сервис.
Код товара: 2.181295
Гарантия и возврат
Основные характеристики
- Тип шаровой кран
- Сфера использования для системы водоснабжения
- Форма прямая
- Вид арматуры запорно-регулирующая
- Вид терморегулятора ручной
- Ручка-фиксатор бабочка
- Тип резьбы внутренняя + внутренняя
- Материал арматуры латунь
- Цвет желтый
Технические характеристики
- Вид рабочей среды газ
Размеры и вес
- Присоединительный диаметр 15 мм
Все характеристики
Параметры товара в упаковке
- Ширина 12 см
- Длина 15 см
- Высота 3 см
- Вес нетто
0.
3 кг - Единицы измерения шт
3 кгОписание бренда
Группа компаний Bosch — это более 400 дочерних предприятий и региональных компаний в шестидесяти странах мира, которые создают практичные и вдохновляющие продукты, нацеленные на то, чтобы улучшить качество жизни своих владельцев.
Подробнее о бренде
Описание
Применяются в кач-ве запорного устройства на трубопроводах общепромышленного назначения с рабочим давлением Ру=1,0 МПа т/ф (10 кгс/см2)Гарантия и возврат
У данного товара еще нет отзывов
Станьте первым, кто оставит отзыв на данный товар.
Это поможет другим посетителям сделать свой выбор.
36,00
Кран шаровой MISTRAL, стальная рукоятка 3/4 вн.-вн.TIEMME 2360238/2360016
13,40
Кран шаровой MINI 1/2 вн.-нар. VT.331.N.04
15,87
Кран шаровой VT.392.N.04, 1/2х1/2
18,74
Кран водоразборный VT.051.N.04 со штуцером 1/2
7,86
Кран шаровой ГАЛЛОП DN-15 (1/2″), PN-1,6МПа ПРАКТИК 121 ВхН (арт.
0103267)
7,62
Кран шаровой ГАЛЛОП DN-15 (1/2″), PN-1,6МПа ПРАКТИК 131 ВхН (арт. 0103253)
16,57
Кран шаровой VT.256.N.04, 1/2х3/4х1/2
14,39
Кран шаровой ДУ-15 В/Н Ру-16, 11Б27п 5
25,24
Кран шаровый латунный Цветлит 11Б27п5 ММ Ду 20
19,44
Кран шаровой Цветлит 11Б27п5, ДУ-15 В Ру-16
23,78
Вентиль-тройник VALTEC VT.
255.N.04 1/2х3/4х1/2
38,03
Кран шаровой трехходовой, тип Т 1/2 вн.-вн.-вн. VT.361.N.04
21,83
Кран шаровый муфтовый латунный КШ-20 (газ) НхН(р) (с покрытием) ГЛИУ.505.00.00-22
15,28
Кран шаровой BASE VT.219.N.04
12,07
Кран шаровый муфтовый латунный КШ-15 (газ) ВхВ(р) ГЛИУ.
504.00.00-10
13,66
Кран шаровой ДУ-20/15 В Ру-16, 11Б27п 5
19,37
Кран шаровый латунный Цветлит 11Б27п5 МР Ду 15
15,87
Кран шаровой VT.392.N.05, 1/2х3/4
21,31
Кран водоразборный настенный КрН-15
10 фактов, которые нужно знать о двойных регулирующих клапанах
29 ноября
Компания FloControl регулярно получает запросы на двойные регулирующие клапаны для использования в гидравлических системах.
Термин «двойной регулирующий клапан» часто используется как термин для ручных балансировочных клапанов, но существуют варианты продукта, которые служат для других целей в гидравлической системе. Мы обнаружили, что довольно часто варианты продукта не понимаются, что может привести к осложнениям в дальнейшем на месте, если был приобретен неправильный продукт. Давайте подробнее рассмотрим различные ручные балансировочные клапаны и для чего они используются.
5 ФАКТЫ, КАСАЮЩИЕСЯ ВИДОВ ПРОДУКЦИИ
1. Термин «двойное регулирование» был придуман в Великобритании и просто означает клапан, который можно настроить на желаемую степень открытия, блокируя это положение с помощью стопора с памятью, чтобы гарантировать, что положение может быть восстановлено точно после того, как клапан был закрыт.
2. В Великобритании двойной регулирующий клапан [DRV] в основном используется для создания сопротивления потоку или перепада давления в байпасе трехходового смесительного или отводного клапана или для имитации нагрузки на будущий контур.
Имейте в виду, что этот балансировочный клапан не обеспечивает измерения расхода. Для размеров трубопровода от DN 65 дисковые затворы, оснащенные стопором с памятью, могут обеспечивать ту же функциональность, что и традиционная шаровая конструкция, но при этом они легче, меньше по размеру, проще в установке и дешевле.
Простые DRV с остановкой памяти
3. DRV иногда называют « Двойной регулирующий клапан с переменным сечением » [VODRV]. Это особенно актуально в других странах, кроме Великобритании, где этот клапан используется в качестве клапана для ввода в эксплуатацию по коммерческим причинам. Хотя стоимость покупки ниже, стоимость ввода в эксплуатацию потенциально выше из-за сложности установления расхода. Расход рассчитывается с использованием значения Kv для каждой настройки маховика и Δ P через клапан. Расход можно определить с помощью графиков или специального расходомера.
Сопло представляет собой узел седла/диска внутри клапана. Пространство между седлом и диском различно для каждого положения маховика. Коэффициент расхода (Kv) изменяется в зависимости от положения маховика.
VODRV можно определить по положению контрольных заглушек, расположенных на входе и выходе клапана, используемых для измерения расхода через клапан.
Этот принцип может неблагоприятно повлиять на точность измерения на плюс-минус 15 %, когда точка близка к минимальной уставке (25 % открытия в соответствии с рекомендациями CIBSE). Клапан является однонаправленным, поэтому необходимо соблюдать направление, указанное стрелкой потока на корпусе клапана. Процедура настройки – трудоемкий процесс на этапе балансировки.
ВОДРЫ
4. Двойной регулирующий клапан с фиксированным отверстием [FODRV] также называется пусковым клапаном или комплектом пускового клапана.
Эти клапаны имеют отверстие или трубку Вентури. Значение коэффициента расхода Kvs элемента измерения расхода этих клапанов является фиксированным. Перепад давления называется измерительным сигналом. Расход рассчитывается на основе измерительного сигнала и Kvs измерительного устройства. Точность этого типа клапана обычно + 5%, в зависимости от положения открытия. Для точного измерения клапану с диафрагмой требуется длина прямой трубы до и после клапана. Клапан должен быть установлен с соблюдением направления потока, указанного на корпусе. Процедура настройки быстрая, простая и точная. Расход можно считать с манометра или электронного расходомера с правильным значением Kvs для всех клапанов, установленных в системе.
FODRV с трубкой Вентури сводит к минимуму турбулентность и восстанавливает значительную часть потери давления после того, как поток проходит через нее, и может быть тесно соединен, что делает трубку FODRV подходящей для систем с низким перепадом давления.
Некоторые FODRV с трубкой Вентури немного более точны, +3%, чем их аналоги с отверстием. Измерительное отверстие Вентури ускоряет поток воды, увеличивая измеренный сигнал, гарантируя, что значительная потеря давления, характерная для других клапанных систем, компенсируется по мере прохождения воды. Таким образом, энергия не расходуется на восстановление давления без необходимости, что делает эти клапаны очень эффективными.
Клапан для ввода в эксплуатацию Вентури может использоваться при более высоких скоростях потока без потери давления, что упрощает процесс ввода в эксплуатацию. Никаких прямых участков трубы не требуется ни до, ни после измерительной трубки Вентури (за исключением непосредственно после насоса, что вызывает турбулентность воды). Это может быть значительным преимуществом в ограниченном пространстве, где пространство имеет большое значение, и предлагает более элегантный метод ввода в эксплуатацию для современных зданий.
Сопло FODRV
Вентури FODRV
5.
Проходные двойные регулирующие и пусковые клапаны оснащены функцией измерения расхода. В качестве альтернативы они могут быть собраны с простым DRV или дисковым затвором с стопором с памятью и тесно соединенной диафрагмой или трубкой Вентури.
Давайте подробнее рассмотрим варианты, их плюсы и минусы.
Преобразование DRV в комплект для ввода в эксплуатацию в наши дни обычно рассматривается в ситуации модернизации с уже установленным DRV шарового типа, когда возникает потребность в измерении расхода из-за изменений конструкции.
Добавление диафрагмы или трубки Вентури может быть более экономичным и быстрым, чем замена всего клапана на FODRV. Имейте в виду, что для диафрагмы требуется прямая труба на входе, в то время как трубка Вентури может быть тесно соединена.
Для установок, где пространство ограничено, установка FODRV шарового типа может быть сложной задачей из-за их размера и веса, а также стоимости, особенно при больших размерах.
Комплект для ввода в эксплуатацию Butterfly & Orifice Plate может предложить бюджетную альтернативу, особенно для DN300 до DN800 или даже до DN1400. FODRV шарового типа обычно доступны только для линий размером до DN600.
Вес комплекта для ввода в эксплуатацию поворотной диафрагмы и диафрагмы составляет примерно 1/3 веса традиционного шарового клапана. Поворотный затвор будет оснащен стопором с памятью, поэтому при настройке он будет работать точно так же, как DRV Globe-Style.
Butterfly DRV с трубкой Вентури FODRV
DRV-бабочка с диафрагмой
5 ФАКТЫ, СВЯЗАННЫЕ С ПРИМЕНЕНИЕМ
1. Текущая тенденция проектирования систем отопления и охлаждения основана на стратегии переменного расхода, что делает ненужными клапаны ввода в эксплуатацию [FODRV]. Ввод в эксплуатацию Клапаны не подходят для переменного расхода и были заменены клапанами PICV.
2. Учитывая потребность в большем комфорте для пассажиров, меньшем потреблении энергии и упрощении процесса ввода в эксплуатацию, BSRIA BG29/21 теперь рекомендует стратегию насоса с регулируемой скоростью для гидравлической системы, для которой требуются независимые от давления или автоматические балансировочные и регулирующие клапаны.
устанавливаться на ответвлениях и оконечных устройствах.
Для контуров отопления и охлаждения BG29/21 теперь рекомендует только включение двойного регулирующего клапана [DRV] и 3-ходового байпаса регулирующего клапана в конструкцию машинного помещения, создавая сопротивление между подачей и обраткой в первичном контуре.
DRV устанавливается перед насосом в качестве перепускного клапана, соединяющего подающую и обратную ветви, для достижения равного перепада давления в системе и на байпасе DRV при настройке DRV.
Падение давления от контрольной точки 1 до контрольной точки 3 должно быть равно падению давления от контрольной точки 2 до контрольной точки 3.
DRV и трехходовой байпасный клапан
3. Установите байпас DRV между подачей и обраткой, чтобы имитировать будущую нагрузку на систему.
Клапан ввода в эксплуатацию в ответвлении потока настроен на будущий расход нагрузки системы, а байпасный DRV настроен на будущий перепад давления нагрузки, что позволяет инженерам по вводу в эксплуатацию вводить систему в эксплуатацию в зависимости от нагрузки, ожидаемой в рабочих условиях.
Конструкция обхода DRV
4. В системе с переменным расходом, включающей зональное управление, пусковой клапан [FODRV] может быть установлен в зонах, контролируемых PICV, для балансировки потока к каждому оконечному устройству в зоне.
Зона, контролируемая PICV: Каждый оконечный блок в зоне, контролируемой PICV, оснащен статическим балансировочным клапаном, чтобы вода распределялась пропорционально на все оконечные блоки в зоне.
5. Хотя клапаны ввода в эксплуатацию систем с переменным расходом [FODRV] устарели, в Великобритании все еще используется значительная часть устаревших систем, разработанных для постоянного расхода. Ниже показана типовая конструкция ответвления с пуско-наладочными клапанами (BSRIA BG29/11).
Конструкция системы с постоянным расходом
Терминалы контролируются 4-портовым регулирующим клапаном и клапаном ввода в эксплуатацию, при этом для каждого ответвления также требуется клапан ввода в эксплуатацию.
Хотя этот дизайн работает, его сложнее сбалансировать. Учтите, что каждый терминал необходимо посетить, чтобы вручную сбалансировать систему. Если использовались VODRV, падение давления необходимо пересчитывать в процессе ввода в эксплуатацию при каждом изменении положения маховика. Более того, система с постоянным расходом также потребляет на 40 % больше энергии, а поскольку насосы работают постоянно, сокращается срок службы этих компонентов. Чтобы упростить балансировку системы постоянного потока, пусковые клапаны можно заменить автоматическими балансировочными клапанами [ABV], для которых потребуются отдельные дозирующие станции.
Все еще не уверены, какое решение лучше всего подходит для вашего приложения?
Свяжитесь с нашими инженерами [email protected]
Изображения продуктов: jtmplumping.co.uk и flocontrol.ltd.uk
Скачать
Бронзовый двойной регулирующий балансировочный клапан, с соплом – клапаны NETA
- Главная
- Продукты
NMW-16B
PN-25
- Стандарт продукта: BS 7350
- Резьбовые муфты BSP
- Обеспечивает точную и точную регулировку потока.
- Защита от несанкционированного доступа с помощью встроенного запирающего устройства
- Оснащен двумя встроенными контрольными точками – красной для высокого давления и синей для низкого давления
- Управляется маховиком и прост в установке
- Помогает исправить человеческие ошибки при проектировании и установке системы
- Повышает скорость потока и минимизирует падение давления
- Уплотнительный диск из ПТФЭ для обеспечения надлежащего закрытия
- Диапазон размеров: от 15 мм до 50 мм
Корпус: 545 фунтов на кв. дюйм изб. гидр.
Сиденье: 362 фунтов на квадратный дюйм, гидравл. при температуре окружающей среды до 45°C
Макс. Рабочая температура: 200°C
Сертификат заводских испытаний
Вода
84818020
Скачать PDF Начать чат в WhatsApp
