Кран трехходовой с электроприводом esbe: Трехходовой клапан с электроприводом Esbe VRG131+ARA661 13022400 ДУ25, Ру 10 BP, латунь, Kvs=10

кран ЭСБЕ для теплого пола, разновидности, преимущества

Содержание:

Общая информация
Особенности конструкции трехходового клапана ЭСБЕ
Основные разновидности
Принцип подключения крана ESBE
Смесительный узел
Применение клапанов для отопительных котлов

Несмотря на простую конструкцию, трехходовой клапан esbe относится к числу тех элементов, от которых напрямую зависит жизнеобеспечение всего дома. Приспособления данного типа представлены в продаже в нескольких разновидностях.

Общая информация

Трехходовым клапаном называют устройство для регулировки трубопроводных сетей с жидкой рабочей средой. Если объяснять популярно, после включения в состав отопительной системы прибор будет выполнять функцию хорошо известного крана-смесителя, задача которого заключается в переключении или смешивании потоков.

Благодаря трехходовому клапану эсбе достигаются следующие результаты:

1. Перенаправление потоков из разных сетей.
2. Рабочая жидкость приводится к необходимому температурному показателю при помощи смешивания холодной и горячей жидкости.
3. Динамическое перенаправление дает возможность получить струю стабильной температуры.

Особенности конструкции трехходового клапана ЭСБЕ

Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».

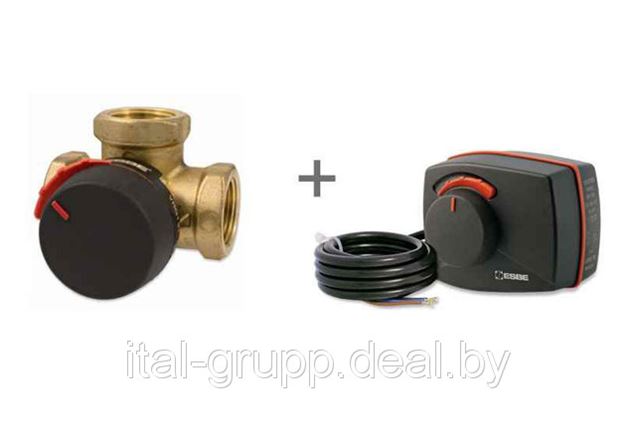

Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме.

Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.

Работа прибора происходит примерно так:

1. При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
2. Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.

У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.

Основные разновидности

Трехходовые клапаны бывают трех типов:

• Гидроприводные.
• Электроприводные.
• Пневмоприводные.

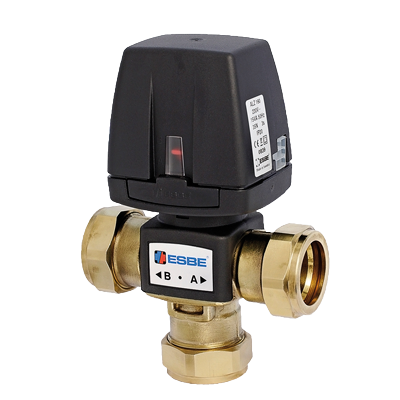

Приборы с электроприводом (к примеру, модель ESBE) немного отличаются по своему принципу работы. Электрический придаток действует здесь, как обычный термостат: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. Во время понижения или повышения температуры осуществляется автоматическое изменение положения запорной арматуры. Как результат, сечение прохождения потока увеличивается или уменьшается. Параллельно происходит изменение сечения на участке входа холодного потока, что позволяет сообщить воде на выходе стабильную температуру. При этом трехходовой эсбе клапан полностью обходится без контроля со стороны человека: управление оборудованием ложится на автоматику.

Клапан ESBE с электроприводом и термостатом с успехом может применяться в отопительных системах и в горячем водоснабжении. Строго говоря, таким краном можно оснащать трубопровод любого типа, где требуется смешать два потока жидкости и поддержать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий данного типа недостаток: входные точки, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует рост гидравлического сопротивления.

Подобные краны отлично подходят для водопроводов. Клапанами ESBE часто комплектуются теплые полы, хотя при этом и применяют специальную схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить трехходовые термостатические клапаны. Несмотря на видимую схожесть этих приборов, их функции во многом отличаются. В термостатических разновидностях применяются термостаты с датчиком выносного типа. Кроме того, принцип работы здесь тоже другой.

В отличие от стандартных моделей, термостатические краны управляют потоком только в одной точке. Два остальных входа находятся в постоянно открытом положении, со стабильным сечением. Приобретая такую конструкцию, важно протестировать на предмет зауженности вторую точку, в противном случае могут возникнуть сложности работы прибора из-за большого гидравлического сопротивления. Если подобный дефект будет обнаружен, проблему можно решить установкой смесительного клапана в дополнительный контур.

Принцип подключения крана ESBE

Для подавляющего числа имеющихся в продаже трехходовых устройств применяется одна схема подключения. Для примера можно рассмотреть установку трехходового крана esbe. Лучше начать с водопроводной системы, где смесительные краны встречаются чаще всего. Клапаны в этом случае препятствуют образованию обратного потока. Дело в том, что холодный и горячий потоки обладают различным давлением, что провоцирует перепады. В результате этого может возникать обратный поток. Системы с клапанами ESBE полностью безопасны в этом отношении.

В отопительных системах приборами данного типа могут оснащаться всего три участка:

• Смесители системы «теплый пол».
• Входящая в котел труба. Таким образом достигается стабилизация температуры теплоносителя во входящем трубопроводе.
• Выходящая труба, для уменьшения подачи нагретого теплоносителя.

Смесительный узел

Применение клапан esbe для теплого пола имеет свою специфику. Местом размещения смесительного узла является дополнительный контур. Коммутация с коллектором-распределителем осуществляется посредством двух точек: это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывают только при возникновении потребности в дополнительном тепле.

Смесительный узел коммутируется с клапаном и термостатом. Нужно понимать, что термостат для водяного теплого пола позволяет сократить затраты на отопление. Учитывая зауженность всех клапанов в точке 2, насос может столкнуться с проблематикой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, уменьшающую уровень потребления электричества. Но такая потребность не всегда возникает, т.к. сечение некоторых трехходовых клапанов достаточно большое.

В ситуации, когда первая линия обладает недостаточной мощностью потока, перекрывание термостатом прохода в нужном масштабе не происходит.

Для выхода из такого положения обычно применяется два варианта действий:

1. Заужается вторая линия.
2. Монтируется балансировочный клапан.

Более эффективным считается второй способ, т.к. поток в таком случае настраивается более точно. Существует еще одна схема подключения трехходового клапана esbe для теплого пола – коммутация насоса ко второй линии: тут балансировочный кран не нужен. Это позволяет уровнять температурный режим во входном и выходном потоке.

Монтаж крана с термостатом может осуществляться в одноконтурных системах. Наиболее простая их вариация – теплый пол небольшой площади. Использовать в таком случае габаритный смесительный узел не очень практично. Более целесообразным решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с терморегулятором проводится на обратной трубе, содержащей остывший теплоноситель. Благодаря термостату активизируется запорная арматура, которая увеличивает сечение. Когда труба нагревается, термодатчик это фиксирует и сокращает поток.

Применение клапанов для отопительных котлов

Отдельного внимания заслуживают трехходовые клапаны для котлов отопления. Они выполняют задачу по недопущению попадания остывшего теплоносителя внутрь входящего в котел трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасная разница температур. Это чревато деформациями стыковочных участков, самым безобидным последствием которых будет появление небольших протечек. Если вовремя не среагировать, система может полностью выйти из строя.

С особенной ответственностью следует отнестись к установке запорной арматуры в обвязку твердотопливного котла, при работе которого возникают значительные температурные перепады (прочитайте также: “Какой трехходовой клапан для твердотопливного котла лучше выбрать, принцип работы и устройство”). Смесительный клапан позволяет защитить котельное оборудования от попадания внутрь него теплоносителя с температурой ниже +50 градусов. Таким образом достигается сокращение температурной разницы, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют применять смесительные клапаны также в системах с пластиковым трубопроводом. Хотя полимерные коммуникации и обладают целым рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них разрушающе. Согласно нормативам, наиболее комфортный температурный режим находится в диапазоне +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К подбору модели устройства нужно отнестись ответственно, взяв в учет технические характеристики инженерной сети.

Трехходовой кран esbe принцип работы – minecrew.ru

Необходимость использования

Эта конструкция, с одной стороны, является достаточно простой, но с другой, она призвана выполнять чрезвычайно важную задачу, являясь частью инженерных сетей. Всем известно правило о том, что спрос рождает предложение, именно поэтому на рынке сегодня можно встретить множество моделей, которые представлены всевозможными производителями. Однако превосходными эксплуатационными показателями отличаются клапаны, которые выпускаются компанией Esbe. Клапан трехходовой такого типа можно приобрести по доступной стоимости. Подтверждением этому выступают отзывы пользователей.

Конструктивные особенности

В широком ассортименте сегодня можно найти продукцию компании Esbe. Клапан трехходовой не является исключением. Этот элемент обладает регулирующей составляющей, в качестве которой выступает шар или шток. Последний передвигается вертикально, а вот что касается шара, то его движение происходит вокруг своей оси. По той причине, что движения регулирующего элемента не позволяют перекрыть поток жидкости, происходит распределение и смешивания. Самые обычные и простые модели представляют собой краны.

Конструкция

Трехходовой смесительный клапан имеет регулирующий элемент, в качестве которого выступает шток или шар. Шток передвигается вертикально, шар – вокруг своей оси. Так как движение регулирующего элемента не позволяет полностью перекрыть поток рабочей жидкости, происходит ее смешение и перераспределение. Простейшие модели – обычный кран. Основное их преимущество – дешевизна и конструктивная простота. Недостаток – невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран может быть установлен в системах отопления типа «теплый пол». Теперь представим себе клапан-кран с электроприводом. Такая конструкция уже функциональнее, так как она способна регулировать температурный режим автоматически. Простой клапан является балансировочным. Его основная функция – настройка сечения для прохождения рабочего потока. Условно принцип его работы можно описать следующим образом:

• Рукоятка повернута на 50% – равномерное смешивание двух потоков, так как входные клапаны будут равны.
• Рукоятка повернута на 100% – первый клапан поджимается полностью и перекрывает движение потока жидкости.

Представленные на рынке модификации могут иметь разные повороты рукоятки, но принцип их работы сохраняется. Кран и его положение регулируются вручную, тем самым обеспечивается баланс между двумя потоками.

Проведение монтажных работ

Почти все описываемые клапаны, которые представлены на рынке, подключаются на основе одной схемы. Наиболее часто краны-смесители используются в системах водоснабжения. В качестве главной их цели выступает снижение риска возникновения обратного потока. Между потоками холодной и горячей воды неизбежно будет возникать перепад давления. Он может стать причиной возникновения обратного потока. Если же вы установите клапан, то с такой проблемой не столкнетесь. Если речь идет о системе отопления, то подобные устройства используются исключительно в трех направлениях, а именно для стабилизации температурного режима потока теплоносителя во входящем трубопроводе котельного оборудования, для снижения подачи воды с высокой температурой от обогревательного устройства на трубопровод, а также в условиях смесительных узлов систем по типу теплый пол.

Немного полезных знаний

Трехходовой клапан является регулирующим устройством в системах трубопроводов с жидкой рабочей средой. Говоря простым языком, встроенный в конструкцию отопительной сети он будет действовать как всем хорошо знакомый – кран-смеситель, который переключает или смешивает потоки. Установка клапана позволяет решить ряд практических задач:

• Перенаправление потоков, идущих от разных трубопроводов.
• Достижение нужной температуры рабочей жидкости за счет смешивания горячего и холодного потока.
• Получение струи с постоянной температурой путем динамического перенаправления.

Сложно? Только на первый взгляд. Для того чтобы понять принцип работы устройства, рассмотрим его конструктивные особенности.

Подключение в смесительном узле

Если вас заинтересовала продукция Esbe, клапан трехходовой может быть вами приобретен в любом магазине соответствующих товаров. Стоит только перед этим рассмотреть, как используется кран в системе теплый пол. Применение смесительного узла позволяет создавать в системе дополнительный контур. Двумя точками он соединяется с распределительным коллектором, это позволяет обеспечить постоянную циркуляцию воды на выходе. Что касается входа, то поток обеспечивается исключительно в том случае, если есть потребность получить дополнительное тепло. Клапан с термостатом присоединяется к смесительному узлу. По той причине, что в точке находятся все клапаны, они заужены, что может стать причиной недостаточного расхода насосного оборудования. Для его увеличения необходимо создать дополнительную линию, с помощью которой можно снизить потребление электричества насосом. В процессе проведения монтажа стоит помнить о том, что вторая линия не всегда требуется. Ряд моделей клапанов обладает достаточно большим проходом. Трехходовой клапан Esbe, схема подключения которого может быть разработана на основе инструкций, представленных в статье, может предполагать недостаточную мощность потока на первой линии. В этом случае термостат не имеет возможности открыть проход необходимой величины. Данный вопрос можно с легкостью решить двумя способами: первый предполагает заужение второй линии, тогда как другой вариант заключается в монтаже на нее балансировочного клапана. Последний вариант считается более продуктивным, так как позволяет настроить поток.

Плюсы применения именно этого вида клапанов

Среди главных преимуществ установки именно продукции компании Esbe нужно назвать:

1. Простоту в монтаже данного вида комплектующих, возможность устанавливать образцы фактически в любую систему.
2. Широкий температурный диапазон работы, особенно, для таких моделей, как поворотный кран vrg131.
3. Универсальность в применении – могут использоваться в сетях с различной нагрузкой.
4. Отсутствие необходимости в обслуживании таких образцов при правильной установке подобного оборудования.
5. Возможность использования с любым приводом Esbe, имеющим нужные технические характеристики.
6. Наличие в некоторых деталях так называемой функции защиты от ожога
   – автоматического прекращения подачи горячей воды в том случае, если в систему перестала поступать холодная.

Популярные модели клапанов Esbe

В настоящее время в продаже особой популярностью пользуются такие модели клапанов Esbe:

• оборудование VTA200 – лучший кран для всех систем водоснабжения. Применимы для систем без рециркуляции горячей воды, а также HWC, имеющих такую функцию. Не требуют специального технического обслуживания;
• VTA270 – модельный ряд, применимый для установки в системах «теплый пол». Могут монтироваться в системах, где нет риска «ожога». Подходят для систем с довольно большой площадью – до 100 квадратных метров;
• VTA310 – оборудование, как и поворотный кран vrg131, пригодное для всех систем водоснабжения, в которых не имеется специальных требований по защите от ожогов. Предназначены для участков с максимально температурой теплоносителя 95 градусов, выдерживают дифференциальное давление 0,3 МПа.
  Данный вид клапана можно монтировать в кран с любым типом привода;
• VTA330/VTA360 – оборудование, которое устанавливается в системы, не имеющие дополнительных приборов, осуществляющих температурный контроль. Особенности данного оборудования заключаются в том, что оно, как и кран 3-х ходовой vrg131, максимально чутко реагирует на изменения давления в системе и позволяет поддерживать стабильную температуру воды даже при его скачках. Данная модель поставляется со специальной защитной крышкой, если, конечно, пользователь не выбрал для себя другую комплектацию. Детали VTA330/VTA360 различимы лишь по направлению потоков воды;

• VTC300 – термостатический смеситель. Кран используется для установки с котлами мощностью до 30 кВт. Используется в тех случаях, когда по обратной трубе оборудования поступает теплоноситель достаточно низкой температуры. К данной модели нет никакой необходимости устанавливать сервопривод – без него она также вполне нормально функционирует. Оборудование имеет несколько вариантов установки и может быть легко адаптировано под требования выбранной вами системы;
• DN25 – еще одна особо популярная модель клапана. Представляет собой . Применим также для защиты котлов
  мощностью до 150кВт. Рабочая температура данного образца составляет также 110 градусов. DN25 совершенно неприхотлив к условиям установки, его эффективность работы не зависит от выбранной позиции монтажа;

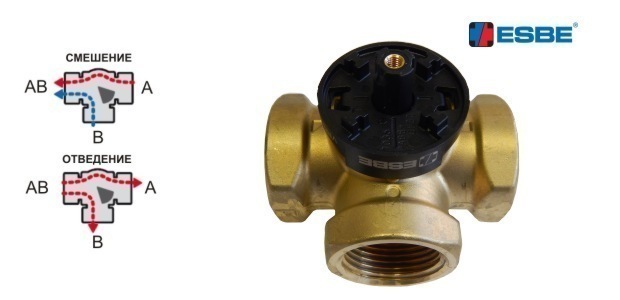

• модель vrg131 – , разработанный непосредственно для использования в сетях горячего водоснабжения. Выпущен vrg из сплава специализированного латунного, что значительно увеличивает срок его эксплуатации. Может быть установлен вручную. Рекомендовано для управлением данного трехходового клапана использовать сервопривод этого же производителя.

Монтаж клапана для котла отопления

Этот вопрос, как утверждают профессионалы, необходимо рассматривать отдельно. Главная задача монтажа заключается в исключении поступления холодного потока воды на входящий трубопровод, который подключен к отопительному оборудованию. Если не учесть это требование, то на трубах будет возникать конденсат, температурные перепады приведут к деформации в точках стыков. Если говорить о последствиях деформации, то в лучшем случае вы столкнетесь с малой течью, тогда как в худшем систему будет необходимо полностью менять. Для того чтобы не понадобился ремонт трехходового клапана Esbe, важно подключить запорную арматуру к котлу, который характеризуется перепадами температур в процессе эксплуатации. Если установить смесительный клапан, то вы сможете добиться того, что на вход оборудования не поступает вода, температура которой ниже 50 градусов. Перепад температур значительно уменьшаются, негативное воздействие холода снижается. Специалисты советуют дополнять системы, которые обустроены с использованием пластиковых трубопроводов, смесительными клапанами. В этом случае задачей выступает исключение попадания в трубопровод воды с высокой температурой. Несмотря на то что полимеры обладают множеством преимуществ, они достаточно плохо справляются с частыми перепадами температур, которые могут оказаться выше рабочих.

При воздействии таких условий система трубопровода достаточно скоро выходит из строя. Специалисты советуют выбирать продукцию компании Esbe. Трехходовой клапан, инструкция по установке которого представлена в статье, изготавливается уже давно данной фирмой. Если использовать этот элемент, то вы сможете обеспечить температурные показатели в пределах от 75 до 85 градусов, которые являются рекомендованными специалистами. Монтаж клапана позволяет справиться со многими проблемами, однако модель обязательно должна быть подобрана в соответствии с характеристиками сети, а также обладать достаточно большим проходом.

Принцип работы трехходового клапана

Трехходовой смесительный клапан устанавливается на тех участках трубопровода, где необходимо разделение основного потока теплоносителя на 2 контура:

• с переменным гидрорежимом;
• с постоянным.

Зачастую постоянный поток необходим для того, кому подается теплоноситель высокого качества и в установленных объемах. Его регулировка соответствует показателям качества. Касаемо же переменного потока, то он используется для объектов, где показатели качества не являются ключевыми. Здесь важную роль играет показатель коэффициента количества. Другими словами , подача тёплого носителя в этом случае осуществляется по требуемому количеству.

Обратите внимание! Одним из элементов запорной арматуры является и аналог прибора, о котором мы повествуем в данной статье, который называется двухходовой клапан. В чем его отличие? Он отличается от трехходового принципом своей работы. Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели.

Шток постоянно открыт, он настраивается на определенный объем жидкости. Исходя из этого, у пользователей появляется возможность получать требуемый объем как в плане количества, так и в плане качества. В общем, данный прибор не может остановить подачу жидкости для сети с постоянным гидравлическим потоком. А вот поток переменного типа он способен перекрыть, из-за чего появляется возможность регулировать давление/расход.

Можно создать один трехходовой клапан, соединив пару двухходовых. Но они должны работать в режиме реверса, то есть, при открытии одного, другой должен закрываться.

Трехходовой клапан для теплого пола или других целей работает со следующей последовательностью:

• к коллектору, который является одним из элементов теплого пола, поступает горячая вода;
• степень нагрева жидкости определяется во время ее прохождения через термосмесительный клапан;
• в том случае когда температура превышает установленный уровень, открывается проход откуда поступает охлажденная жидкость;
• оба потока смешиваются внутри;
• после того как температура падает до установленного предела, проход для холодной воды закрывается.

К недостаткам трехходовых клапанов, можно отнести вероятность появления резких скачков температуры, которые могут происходить при запуске нагретой воды, что может оказывать негативное воздействие на состояние трубопровода при смешении.

Трехходовой термостатический смесительный клапан применяется для того, чтобы:

• при необходимости перенаправлять потоки с разных трубопроводов;
• смешивать потоки диаметрально разных температур, для получения потока установленной температуры;
• динамически управлять направлением потоков для получения потока с постоянно установленной температурой;
• в водопроводной системе, это получение потока с заданной стабильной температурой;
• в отопительной системе, это получение отдельного смесительного узла со стабильно постоянной температурой циркуляции.

С помощью обычного шарового крана можно регулировать вручную. С виду он схож с обычным вентилем, но обладает такой особенностью как дополнительный выход. Данный вид арматуры используется для принудительного ручного управления.

Для автоматической регулировки используется особый трехходовой клапан, который оснащен электромеханическим прибором для того чтобы менять положение штока. Его нужно подключать к термостату для того, чтобы была возможность регулировать температурный режим в помещении.

Особенности регулировки

Приобретая продукцию компании Esbe — трехходовой клапан, инструкция по установке и регулировке которого представлена в статье, — вы должны помнить о том, что с помощью данного устройства удается добиться подмешивания остывшей воды из обратки в подачу. Для качественного регулирования самостоятельно в систему устанавливается не только трехходовой, но и четырехходовой клапан, который должен присутствовать в системе отопления. Его располагают непосредственно перед контуром теплого пола. Рукоятка позволяет открывать байпас, при этом циркуляционные насосы и оборудование затягивают остывший теплоноситель из обратки, где она смешивается с горячей водой. Для того чтобы регулировка была произведена максимально эффективно, следует разобраться, что происходит при определенных положениях ручки. Последнюю можно установить в положение перекрытия байпаса, при этом горячий теплоноситель будет поступать в трубу системы отопления теплого пола. Что касается режима, при котором подача перекрывается, вода поступает в бак и курсирует по малому кругу. Третье положение позволяет подпитывать подачу из системы обратки, не перекрывая полноценного цикла прохождения воды по всему контуру.

Клапаны Esbe — технические особенности устройств

Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.

Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод.

Данному устройству нужно уделить несколько больше внимания.

Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при .

По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят . К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.

В некоторых устройствах сервопривод, а также регулировка электроприводом не используется.

В таких случаях применяются такие специальные устройства как для регулировки работы оборудования.

К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.

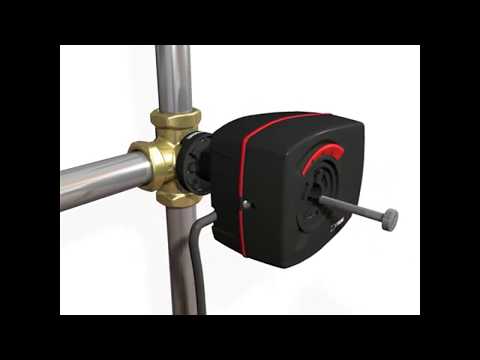

Обзор трехходового клапана Esbe (видео)

Назначение клапанов Esbe

Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.

Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.

Подобрать изделие можно под любой кран.

Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор.

Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.

Трехходовой клапан ESBE в системе отопления

Трехходовой клапан типа ESBE – всего лишь один из элементов систем жизнеобеспечения жилого дома. С одной стороны, это простая конструкция. С другой, она выполняет важную задачу в инженерных сетях. Спрос рождает предложение. На рынке существует множество моделей, представленных разными производителями. Хорошими эксплуатационными показателями отличаются трехходовые клапаны, выпускаемые под брендом ESBE.

Содержание

1. Немного полезных знаний
2. Конструкция
3. Виды
4. Схемы подключения
5. Клапан в смесительном узле
6. Для котлов отопления
7. Заключение

Немного полезных знаний

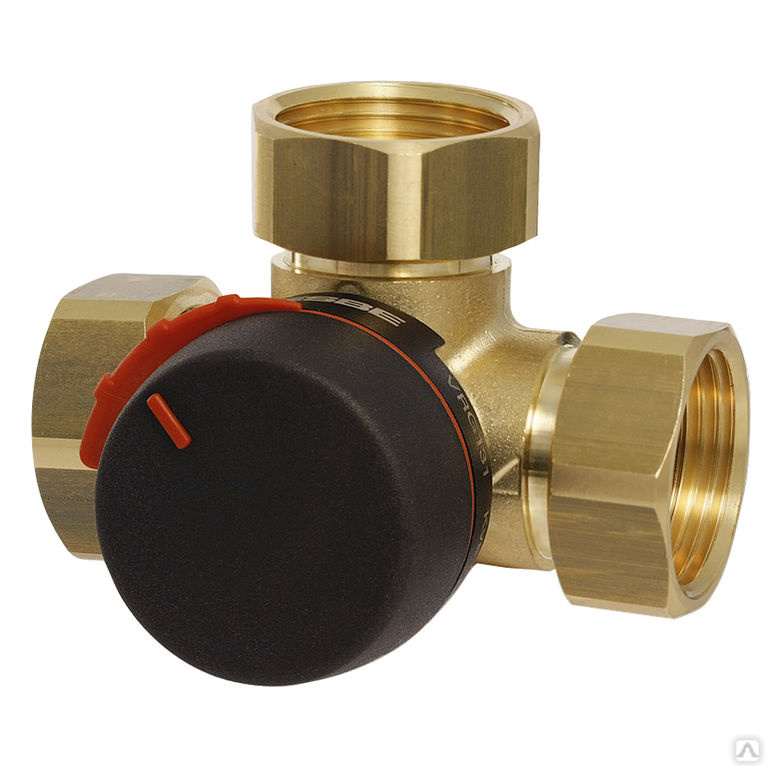

Трехходовой поворотный клапан ESBE

Трехходовой клапан является регулирующим устройством в системах трубопроводов с жидкой рабочей средой. Говоря простым языком, встроенный в конструкцию отопительной сети он будет действовать как всем хорошо знакомый – кран-смеситель, который переключает или смешивает потоки. Установка клапана позволяет решить ряд практических задач:

• Перенаправление потоков, идущих от разных трубопроводов.
• Достижение нужной температуры рабочей жидкости за счет смешивания горячего и холодного потока.
• Получение струи с постоянной температурой путем динамического перенаправления.

Сложно? Только на первый взгляд. Для того чтобы понять принцип работы устройства, рассмотрим его конструктивные особенности.

Конструкция

Трехходовой смесительный клапан имеет регулирующий элемент, в качестве которого выступает шток или шар. Шток передвигается вертикально, шар – вокруг своей оси. Так как движение регулирующего элемента не позволяет полностью перекрыть поток рабочей жидкости, происходит ее смешение и перераспределение. Простейшие модели – обычный кран. Основное их преимущество – дешевизна и конструктивная простота. Недостаток – невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран может быть установлен в системах отопления типа «теплый пол». Теперь представим себе клапан-кран с электроприводом. Такая конструкция уже функциональнее, так как она способна регулировать температурный режим автоматически. Простой клапан является балансировочным. Его основная функция – настройка сечения для прохождения рабочего потока. Условно принцип его работы можно описать следующим образом:

• Рукоятка повернута на 50% – равномерное смешивание двух потоков, так как входные клапаны будут равны.
• Рукоятка повернута на 100% – первый клапан поджимается полностью и перекрывает движение потока жидкости.

Представленные на рынке модификации могут иметь разные повороты рукоятки, но принцип их работы сохраняется. Кран и его положение регулируются вручную, тем самым обеспечивается баланс между двумя потоками.

Виды

Существует несколько видов таких приборов:

• С гидроприводом.
• С пневмоприводом.
• С электроприводом.

Трехходовой клапан с электроприводом, например, модель ESBE, будет иметь несколько иной принцип работы. Электропривод выполняет функцию обычного термостата, что позволяет не просто смешивать потоки, а поддерживать заданную температуру. При понижении/повышении температуры привод автоматически изменяет положение запорной арматуры, увеличивая или уменьшая сечение прохождения потока горячей воды. Одновременно изменяется и сечение в месте впуска холодного потока. В результате на выходе получается вода с постоянной температурой. Никакого вмешательства со стороны человека кран ESBE не требует. Его работа регулируется автоматикой.

Принцып работы клапана

Оснащенные электроприводами и термостатами клапаны ESBE одинаково хорошо подходят для использования в системах отопления и горячего водоснабжения. В принципе, кран может быть установлен в любом трубопроводе, где необходимо смешение двух потоков жидкости с постоянным поддержанием температуры. Каким бы качественным и надежным ни был трехходовой клапан с термостатом, он будет иметь один недостаток, характерный абсолютно для всех приборов этого вида.

Таким недостатком является сильная зауженность входных точек. Зауженное сечение входной точки, в свою очередь, увеличивает гидросопротивление.

Такой кран будет хорошо работать в системах водоснабжения. Клапаны ESBE пригодны для установки в системах «теплый пол», но при этом требуется специальная схема подключения. Помимо описанных выше конструкций, на рынке представлены трехходовые термостатические клапаны. Эти приборы нередко путают между собой, но все же они являются совершенно разными. Термостатические модели имеют термостат с выносным датчиком, но отличаются они не только этим элементом, но и принципом работы. В отличие от обычных моделей, в термостатических кранах поток регулируется только в одной точке, две оставшиеся находятся открытыми, и их сечение не изменяется. При выборе такой конструкции нужно проверить, нет ли зауженности в точке 2, иначе гидравлическое сопротивление приведет к сложностям в работе устройства. Возможно, для минимизации проблемы придется установить смесительный клапан в альтернативное кольцо.

Схемы подключения

Клапан трехходовой — схема включения

Практически все представленные на рынке трехходовые клапаны подключаются по одной схеме. Рассмотрим ее на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь кран-смеситель используется чаще всего.  Основная цель, с которой устанавливается клапан — снижение риска образования обратного потока. Между двумя потоками – с холодной и горячей водой – неизбежно будет происходить перепад давления. Он может привести к появлению обратного потока. При установке клапанов ESBE подобные казусы встречаются редко. В системах отопления клапаны ESBE применяются только в трех направлениях:

• В смесительных узлах систем типа «теплый пол».
• Для стабилизации температуры потока жидкости во входящем трубопроводе котла.
• Для снижения подачи теплоносителя с высокой температурой от котла на трубопровод.

Клапан в смесительном узле

Рассмотрим, как используется кран ESBE в системах «теплый пол». Смесительный узел создает в системе дополнительный контур. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключается клапан с термостатом. Так как в точке 2 все клапаны, в том числе и ESBE, заужены, может наблюдаться недостаточный расход насоса. Для его увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая линия не всегда требуется. Некоторые модели трехходовых клапанов имеют достаточный проход.

Схема теплого пола с трехходовым клапаном

В том случае, если на первой линии будет недостаточная мощность потока, термостат не сможет открыть проход на необходимую величину. Проблема легко решается двумя способами: заужением второй линии или установкой на нее балансировочного клапана. Второй способ продуктивнее. Он позволяет точно настраивать поток. Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате температура входного и выходного потоков сравнивается. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание здесь смесительного узла, с его немалыми габаритами, далеко не всегда оправдано. Лучше подключить теплый пол с одним контуром. Трехходовой клапан с терморегулятором устанавливается на обратку, по которой течет уже остывший теплоноситель. В этом случае термостат приведет в движение запорную арматуру, увеличив сечение и открыв поток. После нагрева трубы термодатчик считает данные и уменьшит поток.

Для котлов отопления

Трехходовые клапаны для котлов отопления стоит рассмотреть отдельно. Основная задача их установки — не допустить холодный поток теплоносителя на входящий трубопровод, подключенный к котлу. В противном случае на трубах начнет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах стыков. Говорить о последствиях подобных деформаций не приходится. В лучшем случае образуется небольшая течь, в худшем – систему придется полностью менять.

Трехходовой клапан в системе отопления

Особенно важно подключение запорной арматуры к твердотопливным котлам, отличающимся существенными перепадами температур во время работы. Подключение смесительного клапана позволяет добиться того, что на вход котельного оборудования не поступит жидкость, температура которой ниже 50 градусов. В результате перепад температур уменьшается, негативное воздействие холода со всеми вытекающими последствиями снижается. Рекомендуется установка смесительных клапанов в системах с пластиковым трубопроводом. Здесь цель – не допустить попадания в трубопровод теплоносителя высокой температуры. При всех преимуществах полимеров, они плохо выдерживают частое повышение температур выше рабочих параметров. В таких условиях работы трубопровод быстро разрушается. Рекомендованные специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапанов позволяет решить многие проблемы, но модель должна быть подобрана в точном соответствии с техническими характеристиками инженерной сети, и должна иметь достаточный проход.

Заключение

Простейшая запорная арматура – трехходовые смесительные клапаны – важный элемент инженерных коммуникаций. Современные модели, созданные на стыке старых традиций и современных технологий, позволили добиться отличных результатов их использования с самыми разными целями.

Читайте далее:

Трехходовые клапаны с электроприводом esbe. Обзор 3-ходовых смесительных клапанов Esbe моделей

Трехходовой клапан ESBE — это всего лишь один из элементов систем жизнеобеспечения жилого дома. С одной стороны, это простая конструкция. С другой стороны, он выполняет важную задачу в инженерных сетях. Спрос рождает предложение. На рынке представлено множество моделей от разных производителей. Трехходовые клапаны, выпускаемые под маркой ESBE, отличаются хорошими эксплуатационными характеристиками.

Немного полезных знаний

Трехходовой поворотный затвор ESBE

Трехходовой клапан является регулирующим устройством в трубопроводных системах с жидкой рабочей средой. Говоря простым языком, встроенный в конструкцию тепловой сети, он будет действовать как всем известный кран-смеситель, переключающий или смешивающий потоки. Установка клапана позволяет решить ряд практических задач:

• Перенаправление потоков, поступающих из разных трубопроводов.
• Достижение заданной температуры рабочей жидкости путем смешения горячего и холодного потока.
• Получение струи с постоянной температурой путем динамического перенаправления.

Сложно? Только на первый взгляд. Для того чтобы понять принцип работы устройства, рассмотрим его конструктивные особенности.

Конструкция

Трехходовой смесительный клапан имеет регулирующий элемент, представляющий собой шток или шар. Стержень движется вертикально, шарик движется вокруг своей оси. Так как перемещение регулирующего элемента не позволяет полностью перекрыть поток рабочей жидкости, она перемешивается и перераспределяется. Самые простые модели – это обычный кран. Главное их достоинство – дешевизна и конструктивная простота. Недостатком является невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран можно устанавливать в системах теплого пола. Теперь представьте моторизованный клапан. Эта конструкция уже более функциональна, так как способна регулировать температуру автоматически. Простой клапан является балансировочным клапаном. Его основная функция заключается в корректировке сечения для прохождения рабочего потока. Условно принцип его работы можно описать так:

• Ручка повернута на 50% – равномерное смешение двух потоков, так как впускные клапаны будут равны.
• Ручка повернута на 100% – первый клапан полностью нажат и перекрывает движение потока жидкости.

Представленные на рынке модификации могут иметь разные повороты рукоятки, но принцип их действия сохраняется. Клапан и его положение регулируются вручную, тем самым обеспечивается баланс между двумя потоками.

Виды

Есть несколько типов таких устройств:

• С гидравлическим приводом.
• С пневматическим приводом.
• С электроприводом.

Трехходовой клапан с электроприводом, такой как модель ESBE, имеет несколько иной принцип работы. Электропривод выполняет функцию обычного термостата, что позволяет не только смешивать потоки, но и поддерживать заданную температуру. При снижении/повышении температуры привод автоматически изменяет положение запорной арматуры, увеличивая или уменьшая сечение потока горячей воды. При этом изменяется и сечение на входе в холодный поток. В результате получается вода с постоянной температурой. Кран ESBE не требует вмешательства человека. Его работа регулируется автоматикой.

Принцип действия клапана

Клапаны ESBE, оснащенные электрическими приводами и термостатами, одинаково хорошо подходят для использования в системах отопления и горячего водоснабжения. В принципе, клапан можно установить в любом трубопроводе, где необходимо смешать два потока жидкости с постоянной температурой. Каким бы качественным и надежным не был трехходовой клапан с термостатом, у него будет один недостаток, характерный абсолютно для всех устройств этого типа.

Такой минус сильное сужение точек входа. Зауженный участок входа, в свою очередь, увеличивает гидравлическое сопротивление.

Такой кран будет хорошо работать в системах водоснабжения. Клапаны ESBE подходят для установки в системах напольного отопления, но для этого требуется специальная схема подключения. Кроме конструкций, описанных выше, на рынке представлены трехходовые термостатические вентили. Эти устройства часто путают между собой, но все же они совершенно разные. Термостатические модели имеют терморегулятор с выносным датчиком, но отличаются они не только этим элементом, но и принципом работы. В отличие от обычных моделей, в термостатических кранах поток регулируется только в одной точке, остальные две открыты, и их сечение не меняется. При выборе такой конструкции нужно проверить, нет ли узости в точке 2, иначе гидравлическое сопротивление приведет к затруднениям в работе устройства. Может потребоваться установка смесительного клапана в альтернативное кольцо, чтобы свести к минимуму проблему.

Схемы подключения

Трехходовой клапан – схема переключения

Почти все трехходовые клапаны на рынке подключаются одинаково. Рассмотрим это на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь чаще всего используется смеситель. Основной целью установки клапана является снижение риска обратного потока . Между двумя потоками — с холодной и горячей водой — неизбежно будет перепад давления. Это может привести к обратному течению. При установке клапанов ESBE такие случаи случаются редко. В системах отопления клапаны ESBE используются только в трех направлениях:

• В смесительных узлах систем типа «теплый пол».
• Для стабилизации температуры потока жидкости во входном трубопроводе котла.
• Для уменьшения подачи высокотемпературного теплоносителя из котла в трубопровод.

Клапан смесительного узла

Рассмотрим, как кран ESBE используется в системах напольного отопления. Смесительный узел создает дополнительный контур в системе. Он соединяется с распределительным коллектором в двух точках, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только при необходимости дополнительного тепла. К смесительному узлу подключен вентиль с термостатом. Так как в точке 2 все клапаны, включая ESBE, сужаются, то может наблюдаться недостаточная подача насоса. Для ее увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая строка требуется не всегда. Некоторые модели трехходовых клапанов имеют достаточное проходное сечение.

Схема теплого пола с трехходовым клапаном

В случае недостаточной мощности потока на первой линии термостат не сможет открыть проход до необходимого значения . Проблема легко решается двумя способами: сужением второй магистрали или установкой на ней балансировочного клапана. Второй способ более продуктивный. Это позволяет точно настроить поток. Можно подключить трехходовой клапан по другой схеме, не требующей установки балансировочного клапана. Для этого ко второй линии подключается насосное оборудование. В результате сравнивается температура входного и выходного потоков. Термостатический клапан может быть установлен в системах с одним контуром. Самый простой пример таких систем — теплые полы в небольших помещениях. Создание узла микширования здесь , с его большим размером , не всегда оправдан. Подключать теплый пол лучше одним контуром. На обратке установлен трехходовой клапан с термостатом, по которому поступает уже остывший теплоноситель. В этом случае термостат будет перемещать запорные вентили, увеличивая сечение и открывая поток. После нагрева трубы датчик температуры считывает данные и уменьшает расход.

Для котлов отопления

Клапаны трехходовые для котлов отопления следует рассматривать отдельно. Основная задача их установки – предотвратить поступление холодного теплоносителя на входящий трубопровод, подсоединенный к котлу. В противном случае на трубах начнет образовываться конденсат, а перепады температур в системе приведут к ее деформации в местах стыков. О последствиях таких деформаций говорить не приходится. В лучшем случае образуется небольшая течь, в худшем – придется полностью менять систему.

Клапан трехходовой в системе отопления

Особенно важно подключение запорной арматуры к твердотопливным котлам, для которых характерны значительные перепады температур при эксплуатации. Подключение смесительного клапана позволяет гарантировать, что на вход котельного оборудования не попадет жидкость, температура которой ниже 50 градусов. В результате уменьшается перепад температур, снижается негативное воздействие холода со всеми вытекающими последствиями. В системах с пластиковыми трубопроводами рекомендуется устанавливать смесительные клапаны. Здесь целью является предотвращение попадания высокотемпературного теплоносителя в трубопровод. При всех достоинствах полимеров они не выдерживают частого повышения температуры выше рабочих параметров. В таких условиях эксплуатации трубопровод быстро разрушается. Рекомендуемые специалистами температурные показатели колеблются в пределах от 75 до 85 градусов. Установка задвижек решает многие проблемы, но модель должна быть подобрана точно по техническим характеристикам инженерной сети, иметь достаточный проход.

Заключение

Простейшая запорная арматура – трехходовая смесительная арматура – важный элемент инженерных коммуникаций. Современные модели, созданные на стыке старых традиций и современных технологий, позволили добиться отличных результатов их использования в самых разных целях.

Продукция Esbe сегодня достаточно популярна. не исключение. Это один из многих элементов, входящих в состав жилых домов.

Необходимость использования

Эта конструкция, с одной стороны, достаточно проста, а с другой стороны, предназначена для выполнения чрезвычайно важной задачи, являясь частью инженерных сетей. Всем известно правило, что спрос рождает предложение, именно поэтому на рынке сегодня можно найти множество моделей, которые представлены различными производителями. Однако клапаны производства Esbe отличаются отличными эксплуатационными характеристиками. Трехходовой клапан такого типа можно приобрести по доступной стоимости. Это подтверждают отзывы пользователей.

Особенности конструкции

В широком ассортименте сегодня можно найти продукцию Esbe. Трехходовой клапан не является исключением. Этот элемент имеет регулирующий компонент, который представляет собой шарик или стержень. Последний движется вертикально, а что касается шара, то его движение происходит вокруг своей оси. Благодаря тому, что движения регулирующего элемента не позволяют перекрыть поток жидкости, происходит распределение и перемешивание. Наиболее распространенными и простыми моделями являются краны.

Основной плюс

Основное их преимущество – низкая стоимость и простота. Однако если вам необходимо отрегулировать трехходовой клапан Esbe, то следует исключить покупку простых устройств, так как у них есть главный недостаток, выражающийся в невозможности стабилизировать температуру на выходе.

Проведение монтажных работ

Почти все описанные клапаны, представленные на рынке, подключаются по одной схеме. Чаще всего смесители используются в системах водоснабжения. Их основная цель – снизить риск обратного потока. Между потоками холодной и горячей воды неизбежно возникнет перепад давления. Это может вызвать обратный поток. Если вы установите вентиль, то с такой проблемой не столкнетесь. Если речь идет о системе отопления, то такие устройства применяются исключительно по трем направлениям, а именно для стабилизации температурного режима потока теплоносителя в подводящем трубопроводе котельного оборудования, для уменьшения подачи высокотемпературной воды из системы отопления устройство к трубопроводу, а также в условиях смесительных узлов систем теплого пола.

Соединение в смесительном узле

Если вас заинтересовала продукция Esbe, трехходовой клапан можно приобрести в любом соответствующем магазине. Стоит только перед этим учесть, как используется кран в системе теплого пола. Приложение позволяет создать дополнительный контур в системе. Он соединяется с двумя точками, что позволяет обеспечить постоянную циркуляцию воды на выходе. Что касается входа, то приток обеспечивается только при необходимости получения дополнительного тепла. Термостатический клапан соединен со смесительным узлом. Из-за того, что все клапаны находятся в точке, они сужены, что может вызвать недостаточную подачу насосного оборудования. Для его увеличения необходимо создать дополнительную линию, с помощью которой можно снизить потребление электроэнергии насосом. В процессе установки стоит помнить, что вторая строчка требуется не всегда. Ряд моделей клапанов имеют достаточно большой проход. Трехходовой клапан Esbe, схема подключения которого может быть составлена ​​на основе инструкции, представленной в статье, может указывать на недостаточную пропускную способность в первой линии. В этом случае термостат не в состоянии открыть проход нужного размера. Этот вопрос легко решается двумя способами: первый предполагает сужение второй линии, а другой вариант – крепление на нее. Последний вариант считается более производительным, так как позволяет регулировать подачу.

Альтернативный вариант установки

Установка трехходового клапана Esbe также может быть выполнена другим способом. Он не предполагает использования балансировочного крана. Насос подключается ко второй линии, со временем температуры выходного и входного потоков выравниваются. Термостатический клапан встречается в одноконтурных системах. Самый простой пример таких систем — теплые полы в небольших помещениях. При этом не всегда оправдано создание смесительного узла больших габаритов. Подключать систему теплого пола лучше всего с помощью одного контура. Если вы думаете, как подключить трехходовой клапан Esbe с электроприводом, то его можно разместить на обратке, по которой проходит охлажденная вода. В этом случае термостат приведет в движение клапаны, сечение увеличится, а поток будет открыт. Как только труба нагреется, термодатчик обнаружит это и уменьшит расход.

Установка клапана для котла отопления

Этот вопрос, по мнению профессионалов, необходимо рассмотреть отдельно. Основная задача установки – предотвратить попадание потока холодной воды в подводящий трубопровод, который подключается к отопительному оборудованию. Если это требование не учесть, то на трубах будет образовываться конденсат, перепады температуры приведут к деформации в местах стыков. Если говорить о последствиях деформации, то в лучшем случае вы столкнетесь с небольшой течью, а в худшем систему нужно будет менять полностью. Во избежание необходимости ремонта трехходового клапана Esbe важно подключить запорную арматуру к котлу, для которого характерны перепады температуры в процессе работы. Если установить смесительный клапан, то можно добиться того, чтобы на вход оборудования не поступала вода, температура которой ниже 50 градусов. Значительно снижается перепад температур, снижается негативное воздействие холода. Специалисты советуют дополнять системы, которые оснащены пластиковыми трубопроводами со смесительными клапанами. При этом задача состоит в том, чтобы не допустить попадания в трубопровод воды высокой температуры. Хотя полимеры имеют много преимуществ, они плохо справляются с частыми изменениями температуры, которые могут быть выше рабочих температур.

Под влиянием таких условий трубопроводная система достаточно быстро выходит из строя. Специалисты советуют выбирать продукцию Esbe. Трехходовой кран, инструкция по установке которого представлена ​​в статье, давно производится этой фирмой. Если использовать этот элемент, то можно обеспечить показания температуры в пределах от 75 до 85 градусов, которые рекомендуют специалисты. Монтаж вентиля позволяет справиться со многими проблемами, однако модель должна быть подобрана в соответствии с особенностями сети, а также иметь достаточно большой проход.

Особенности регулировки

Приобретая продукцию Esbe – трехходовой клапан, инструкция по установке и регулировке которого представлена ​​в статье – необходимо помнить, что с помощью этого устройства возможно подмешивание охлажденной воды из обратки в поставлять. Для качественного регулирования в системе устанавливают не только трехходовой клапан, но и четырехходовой, который обязательно должен присутствовать в системе отопления. Он располагается непосредственно перед контуром теплого пола. Ручка позволяет открыть байпас, при этом циркуляционные насосы и оборудование всасывают остывший теплоноситель из обратки, где он смешивается с горячей водой. Чтобы регулировка производилась максимально эффективно, следует понимать, что происходит при определенных положениях рукоятки. Последний можно установить в положение байпасного перекрытия, при этом горячий теплоноситель будет поступать в трубу системы теплого пола. Что касается режима, при котором подача перекрыта, вода поступает в бак и бежит по малому кругу. Третье положение позволяет подавать подачу из обратки, не блокируя полный цикл прохождения воды по всему контуру.

Заключение

В последнее время специалисты все чаще рекомендуют приобретать продукцию марки Esbe. Трехходовой клапан, инструкция, схема подключения которого представлена ​​в статье, как раз тому пример. Он может выступать незаменимым элементом системы отопления и частью котельного оборудования, однако важно правильно подобрать модель и установить ее, соблюдая технологию.

Клапаны Esbe – одни из самых надежных и функциональных узлов, используемых в различных системах водоснабжения, в том числе бытовых и магистральных. Имеет очень широкий ассортимент, в который входят: поворотные врг131, дн25, а также другие популярные разновидности.

В настоящее время трехходовой поворотный образец такого оборудования можно установить в каждом доме. Для того чтобы сделать это правильно, давайте разберемся в тонкостях работы с таким оборудованием и особенностях его использования.

Содержание статьи

Клапаны Esbe – технические характеристики устройств

Клапаны Esbe представляют собой разнообразные устройства, используемые для управления жидкостью или газом при его подаче из одной трубы в другую. Трехходовой тип клапанов отличается наличием трех штуцеров, позволяющих эффективно перенаправлять потоки в системе, особенно в случае смешивания горячей и холодной воды.

Регулировка работы клапанов этого типа в рамках одной системы может реализовать сервопривод. Этому устройству нужно уделить больше внимания.

Сервопривод. Это отдельный элемент в системе, контролирующий положение клапанов. Сервопривод, как правило, самый доступный и простой в установке, именно поэтому его чаще всего используют для .

По конструктивным особенностям сервопривод может быть разным, чаще всего в категорию таких устройств входят. Например, это можно установить с образцами vrg131. Сегодня они обеспечивают высочайшее качество и точность обслуживания системы, поэтому пользуются такой популярностью у потребителей.

В некоторых устройствах не используется сервопривод, а также управление двигателем. В таких случаях используются такие специальные приспособления, как для регулировки работы оборудования.

К таким разновидностям относится, например, задвижка DN25, которая может монтироваться в кран без привода.

Трехходовой клапан Esbe обзор (видео)

Назначение клапанов Esbe

Данный тип изделия может применяться в самых разных системах, включая системы отопления, даже централизованные, горячего, холодного водоснабжения, а также кондиционирование воздуха.

Данные типы клапанов подходят для различных систем, в том числе работающих на нефтепродуктах, газе, а также на экотопливе, включая солнечную энергию или энергию ветра. Возможна установка данных видов оборудования, например, трехходового поворотного крана врг131, как для центральных сетей водоснабжения, так и для домашних сетей.

Вы можете подобрать товар для любого крана. Важно только правильно выбрать тип изделия и установить его согласно рекомендациям. Также для правильной работы системы очень важно отрегулировать серводвигатель или термостатический регулятор.

Тогда выбранная Вами модель будет работать без сбоев, независимо от заданных технических параметров.

Преимущества использования данного типа клапанов

Среди основных преимуществ установки именно продукции Esbe можно выделить:

1. Простота монтажа данного типа компонентов, возможность установки образцов практически в любую систему.
2. Широкий диапазон рабочих температур, особенно для таких моделей, как поворотный кран vrg131.
3. Универсальность в использовании – можно использовать в сетях с разной нагрузкой.
4. Отсутствие необходимости обслуживания таких образцов при правильной установке такого оборудования.
5. Может использоваться с любым приводом Esbe, имеющим требуемые характеристики.
6. Наличие в некоторых деталях так называемых функций защиты от ожогов – автоматическое отключение подачи горячей воды в случае, если в систему перестала поступать холодная вода.

Популярные модели клапанов Esbe

В настоящее время особой популярностью в продаже пользуются следующие модели клапанов Esbe:

• Оборудование VTA200 – лучший кран для всех систем водоснабжения. Применяется для систем без рециркуляции горячей воды, а также ГВС с этой функцией. Не требует специального ухода;
• VTA270 – это модельный ряд, подходящий для установки в системах напольного отопления. Их можно монтировать в системах, где нет риска «сгореть». Подходит для систем с достаточно большой площадью – до 100 квадратных метров;
• ВТА310 – это оборудование, как и кран поворотный врг131, подходит для всех систем водоснабжения, где нет особых требований по защите от ожогов. Предназначен для районов с максимальной температурой теплоносителя 95 градусов, выдерживают перепад давления 0,3 МПа. Этот тип клапана может быть установлен на кране с любым типом привода;
• VTA330/VTA360 – оборудование, устанавливаемое в системах, не имеющих дополнительных устройств, осуществляющих контроль температуры. Особенности данного оборудования в том, что оно, как и 3-ходовой клапан врг131, максимально чутко реагирует на изменение давления в системе и позволяет поддерживать стабильную температуру воды даже при ее скачках. Эта модель поставляется со специальной защитной крышкой, если, конечно, пользователь не выбрал другую комплектацию. Детали VTA330/VTA360 можно отличить только по направлению потока воды;

• VTC300 — термостатический смеситель. Кран используется для монтажа с котлами до 30 кВт. Применяется в тех случаях, когда по обратному трубопроводу оборудования поступает теплоноситель достаточно низкой температуры. Для этой модели нет необходимости устанавливать сервопривод – без него он тоже вполне нормально функционирует. Оборудование имеет несколько вариантов установки и легко адаптируется к требованиям выбранной вами системы;
• DN25 — еще одна особенно популярная модель клапана. Представляет собой . Также может использоваться для защиты котлов мощностью до 150 кВт. Рабочая температура этого образца также составляет 110 градусов. DN25 совершенно неприхотлив к условиям монтажа, его работоспособность не зависит от выбранного места установки;
• модель врг131 – разработан специально для использования в сетях горячего водоснабжения. Выпущен врг из специализированного латунного сплава, что значительно увеличивает срок ее службы. Можно установить вручную. Для управления этим трехходовым клапаном рекомендуется использовать серводвигатель того же производителя.

Несмотря на простую конструкцию, трехходовой клапан esbe является одним из тех элементов, от которых напрямую зависит жизнеобеспечение всего дома. Устройства этого типа имеются в продаже в нескольких вариантах.

Общие сведения

Клапан трехходовой – устройство для регулировки трубопроводных сетей с жидкой рабочей средой. Если объяснить популярно, то после включения в систему отопления устройство будет выполнять функцию всем известного крана-смесителя, задача которого переключать или смешивать потоки.

Благодаря трехходовому клапану esbe достигаются следующие результаты:

1. Перенаправление потоков из разных сетей.
2. Рабочая жидкость доводится до необходимой температуры путем смешивания холодной и горячей жидкости.
3. Динамическое перенаправление позволяет получить струю стабильной температуры.

Конструктивные особенности трехходового клапана ESBE

Регулировка трехходового клапана осуществляется с помощью штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Этот элемент перемещается таким образом, что полного перекрытия потока рабочей жидкости не происходит: он только смешивает и перенаправляет. Самый простой пример такого устройства – обычный подъемный кран. Его сильной стороной является простая конструкция и низкая стоимость; слабый – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах теплого пола.

Если в конструкцию обычного крана внедрить электропривод, то можно будет значительно увеличить его функциональные возможности: устройство сможет регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов – подогнать секцию под расход рабочего потока.

Устройство работает так:

1. При повороте рукоятки наполовину два потока равномерно смешиваются, что обеспечивается равенством впускных клапанов.
2. Если ручку повернуть до упора, будет нажат первый клапан, из-за чего поток жидкости полностью перекроется.

У серийно выпускаемых моделей повороты ручек могут немного отличаться, что никак не влияет на принцип работы устройств.

Основные разновидности

Клапаны трехходовые бывают трех типов:

• Гидравлические.
• Электрический.
• Пневматический.

Приборы с электроприводом (например, модель ESBE) немного отличаются по принципу действия. Электрический придаток здесь действует как обычный термостат: благодаря ему потоки не только смешиваются, но и поддерживаются при нужной температуре. При понижении или повышении температуры положение запорной арматуры автоматически изменяется. В результате поперечное сечение потока увеличивается или уменьшается. Параллельно происходит изменение сечения на входе холодного потока, что позволяет сообщать воде на выходе стабильную температуру. При этом трехходовой клапан esbe полностью обходится без человеческого контроля: оборудованием управляет автоматика.

Клапан ESBE с электроприводом и термостатом может успешно применяться в системах отопления и горячего водоснабжения. Строго говоря, таким клапаном можно оборудовать любой тип трубопровода, где требуется смешивать два потока жидкости и поддерживать стабильную температуру. Даже самые качественные и надежные модели трехходового клапана с термостатом имеют один общий для изделий этого типа недостаток: места входа, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует увеличение гидравлического сопротивления.

Эти краны отлично подходят для водопровода. Клапаны ESBE часто комплектуются теплыми полами, хотя и используют особую схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить и трехходовые термостатические вентили. Несмотря на кажущуюся схожесть этих устройств, их функции во многом различаются. В термостатных разновидностях используются терморегуляторы с датчиком выносного типа. К тому же и принцип работы здесь другой.

В отличие от стандартных моделей, термостатические смесители регулируют поток только в одной точке. Два других входа находятся в постоянно открытом положении, с устойчивым сечением. Приобретая такую ​​конструкцию, важно протестировать вторую точку на узкость, иначе устройство может испытывать трудности из-за высокого гидравлического сопротивления. При обнаружении такого дефекта проблему можно решить установкой смесительного клапана в дополнительный контур.

Принцип подключения крана ESBE

Для подавляющего большинства имеющихся в продаже трехходовых устройств используется одна схема подключения. Например, рассмотрите возможность установки трехходового клапана esbe. Начать лучше всего с водопроводной системы, где наиболее распространены смесители. Клапаны в этом случае предотвращают образование обратного потока. Дело в том, что холодные и горячие потоки имеют разное давление, что и провоцирует перепады. В результате может возникнуть обратный поток. В этом отношении системы с клапанами ESBE полностью безопасны.

В системах отопления только три секции могут быть оборудованы устройствами данного типа:

• Смесители системы «теплый пол».
• Труба входящая в котел. Таким образом достигается стабилизация температуры теплоносителя во входящем трубопроводе.
• Выпускной патрубок, для уменьшения подачи нагретого теплоносителя.

смесительный узел

Использование клапана esbe для теплого пола имеет свою специфику. Расположение смесительного узла – дополнительный контур. Переключение с коллектором осуществляется через две точки: это позволяет впускному теплоносителю постоянно циркулировать. Входной поток открывается только тогда, когда возникает потребность в дополнительном тепле.

Смесительный узел коммутируется с вентилем и термостатом. Нужно понимать, что термостат для водяного теплого пола позволяет снизить расходы на отопление. Учитывая узость всех клапанов в точке 2, насос может столкнуться с проблемой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, что снижает уровень потребления электроэнергии. Но такая необходимость возникает не всегда, т.к. сечение некоторых трехходовых клапанов довольно велико.

В ситуации, когда первая линия имеет недостаточную пропускную способность, термостат не перекрывает проход в необходимом масштабе.

Для выхода из этой ситуации обычно используют два варианта:

1. Вторая линия сужается.
2. Балансировочный клапан установлен.

Второй способ считается более эффективным, т.к. поток в этом случае настраивается более точно. Есть и другая схема подключения трехходового клапана esbe для теплого пола — переключение насоса на вторую магистраль: балансировочный клапан здесь не нужен. Это позволяет выровнять температурный режим во входном и выходном потоках.

Установка клапана с термостатом может производиться в одноконтурных системах. Простейшая их вариация – теплый пол небольшой площади. В этом случае габаритный смесительный узел не очень практичен в использовании. Более подходящим решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с термостатом осуществляется на обратку, содержащую охлаждаемый теплоноситель. Благодаря термостату срабатывает запорный клапан, увеличивающий сечение. Когда труба нагревается, датчик температуры определяет это и уменьшает расход.

Применение клапанов для отопительных котлов

Особого внимания заслуживают трехходовые клапаны для отопительных котлов. Они выполняют задачу предотвращения попадания остывшего теплоносителя внутрь трубопровода, поступающего в котел. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасный перепад температур. Это чревато деформациями стыковочных секций, самым безобидным последствием чего будет появление небольших протечек. Если вовремя не отреагировать, система может полностью выйти из строя.

С особой ответственностью следует отнестись к установке запорной арматуры в обвязке твердотопливного котла, при которой возникают значительные перепады температур (читайте также: «»). Смесительный клапан позволяет защитить котельное оборудование от попадания теплоносителя с температурой ниже +50 градусов. Таким образом достигается снижение перепада температур, что положительно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют использовать смесительные клапаны также в системах с пластиковыми трубопроводами. Хотя полимерные коммуникации имеют ряд преимуществ, однако частое превышение рабочих температурных параметров сказывается на них губительно. По стандартам наиболее комфортный температурный режим находится в пределах +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К выбору модели устройства нужно отнестись ответственно, учитывая технические характеристики инженерной сети.

Трехходовые смесительные клапаны (краны, клапаны) и приводы ESBE

Трехходовые клапаны Esbe обычно используются в качестве смесительных клапанов, но также могут использоваться в качестве отводных или разделительных клапанов. Необходимо убедиться, что номинальное давление, перепад давления и скорость утечки находятся в допустимых пределах. Эта информация предоставляется для каждого клапана.
Четырехходовые клапаны обычно используются, когда требуется высокая температура обратки (обычно для твердотопливных котлов). В системах с двумя источниками тепла или накопительным баком клапаны помогут установить приоритет использования недорогого источника тепла, сохраняя при этом хорошее температурное разделение в накопительном баке.
Принцип работы 3-ходовых клапанов Esbe VRG130. Требуемая температура в системе достигается добавлением необходимого количества воды, поступающей из обратного трубопровода, подаваемого в котел.

Технические характеристики клапанов трехходовых Esbe VRG131 с внутренней резьбой

артикул	Ду	Квс	Соединение	А мм	В мм	С мм	Г мм	Е мм	Вес кг
11600100	15	0,4	Rp 1/2″	36	72	32	50	36	0,4
11600200	15	0,63	Rp 1/2″	36	72	32	50	36	0,4
11600300	15	1	Rp 1/2″	36	72	32	50	36	0,4
11600400	15	1,6	Rp 1/2″	36	72	32	50	36	0,4
11600500	15	2,5	Rp 1/2″	36	72	32	50	36	0,4
11600600	15	4	Rp 1/2″	36	72	32	50	36	0,4
11600700	20	2,5	Rp 3/4″	36	72	32	50	36	0,43
11600800	20	4	Rp 3/4″	36	72	32	50	36	0,43
11600900	20	6,3	Rp 3/4″	36	72	32	50	36	0,43
11601000	25	6,3	Рп 1″	41	82	34	52	41	0,7
11601100	25	10	Рп 1″	41	82	34	52	41	0,7
11601200	32	16	Rp 1 1/4″	47	94	37	55	47	0,95
11603400	40	25	Rp 1 1/2 дюйма	53	106	44	60	53	1,68
11603600	50	40	Рп 2″	60	120	46	64	60	2,3

Технические характеристики трехходовых клапанов Esbe VRG132, наружная резьба

код продавца	Ду	Квс	Соединение	А мм	В мм	С мм	Г мм	Е мм	Вес кг
11601500	15	0,4	G 3/4″	36	72	32	50	36	0,4
11601600	15	0,63	G 3/4″	36	72	32	50	36	0,4
11601700	15	1	G 3/4″	36	72	32	50	36	0,4
11601800	15	1,6	G 3/4″	36	72	32	50	36	0,4
11601900	15	2,5	G 3/4″	36	72	32	50	36	0,4
11602000	15	4	G 3/4″	36	72	32	50	36	0,4
11602100	20	2,5	Г 1″	36	72	32	50	36	0,43
11602200	20	4	Г 1″	36	72	32	50	36	0,43
11602300	20	6,3	Г 1″	36	72	32	50	36	0,43
11602400	25	6,3	G 1 1/4″	41	82	34	52	41	0,7
11602500	25	10	G 1 1/4″	41	82	34	52	41	0,7
11602600	32	16	G 1 1/2 дюйма	47	94	37	55	47	0,95
11603500	40	25	G2″	53	106	44	60	53	1,69
11603700	50	40	G2 1/4″	60	120	46	64	60	2,3

Как работает трехходовой клапан Esbe?

Требуемая температура в системе отопления обеспечивается пропорциональным добавлением более холодного теплоносителя к более горячему потоку теплоносителя от котла.

Как работает четырехходовой клапан?

Клапаны этого типа имеют функцию двойного смешивания, т.е. более горячий теплоноситель смешивается с более холодным теплоносителем, подаваемым в котел. Это позволяет повысить температуру теплоносителя в обратке (возврате в котел) и снизить риск низкотемпературной коррозии, что значительно продлевает срок службы котла.

Примеры установки и гидравлические характеристики серии смешанных клапанов ESBE VRG и 3F

ESBE VRG

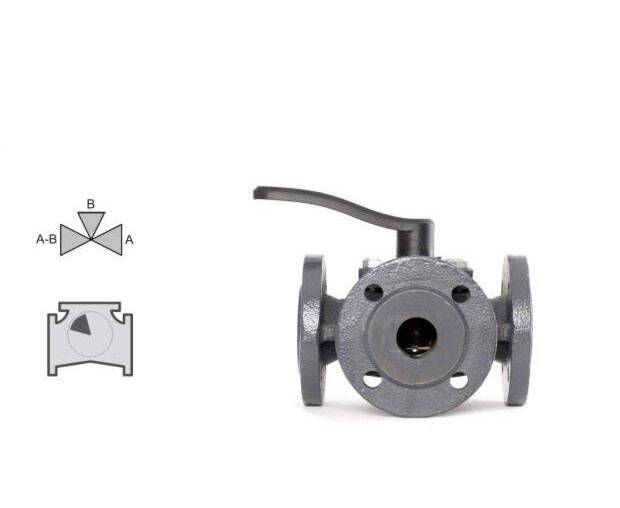

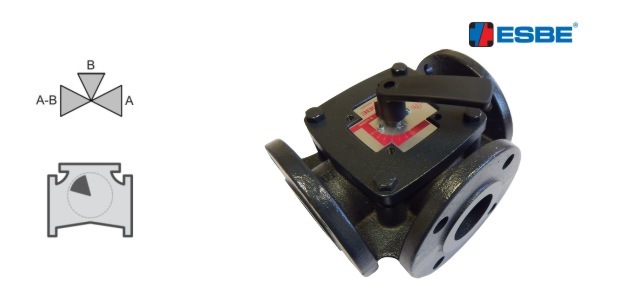

ESBE 3F

Как ESBE 3, 4-WAY.

Преимущества смесительных клапанов Esbe:

• Простота установки приводов.
• Компактный размер, легкость и удобство установки – при установке требуется минимум инструментов.
• Минимальные размеры смесительных клапанов, облегчающие установку в стесненных условиях.
• Надежная установка клапана с внутренней резьбой. Ребра для ключа шире и имеют два ребра вместо шести. Это обеспечивает лучший захват и меньший риск соскальзывания трубного или накидного ключа.
• Более гибкие кабели. Приводы поставляются в комплекте с соединительным кабелем, а также с дополнительным кабельным контактом. Преимущество состоит в том, что отдельный кабель может быть проложен, например, непосредственно к циркуляционному насосу без подключения к центральному контроллеру.
• Высокая точность управления.
• Минимальная задержка и высокая точность всего цикла, от полного закрытия до полного открытия клапана, клапаны обеспечивают возможность использования полного угла поворота. Такая регулировка максимально приближена к идеальной и обеспечивает повышенный комфорт и снижение энергопотребления.
Клапаны
• Esbe известны своей минимальной внутренней утечкой и были удостоены награды «Лучший сантехнический продукт 2003 года».
• Процент утечек снижен с 0,1 до 0,05%. И достигается это при двойном давлении, т.е. при 100 кПа (1,0 бар). Клапан, обеспечивающий более плотное отсечение, трудно найти и купить на рынке поворотных клапанов.
• Простое и удобное регулирование, высокая производительность
• Надежные и долговечные

Что такое квс? Каждый смесительный клапан имеет характеристику Kvs (производительность м3/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой клапан подходит для вашей системы отопления. Вы можете определить Kvs клапана Esbe, используя приведенный ниже график.

Выбор размера смесительного клапана Esbe

Выбор смесительных клапанов Esbe серий VRG и VRB для систем напольного или радиаторного отопления.
Отталкиваемся от тепловой мощности котла в кВт (например, 25 кВт). Двигаемся по вертикали к выбранному температурному режиму t (например, 15°С). Затем переходим по горизонтали в заштрихованную область (диапазон падения давления 3-15 кПа) и выбираем меньшее значение коэффициента Kvs (например, 4,0).
В этом случае подбираем нужный тип клапана с коэффициентом Kvs = 4,0

Значение Kvs принимается для потока только в одном направлении
Для 4-ходовых клапанов допустим двойной перепад давления P, указанный на графике .

Используемые материалы, требования к охлаждающей жидкости.

Клапаны серий VRG, VRB и 5MG изготавливаются из специального латунного сплава (латунь, устойчивая к обесцинкованию DZR, CW 602N), которая дает преимущества, недостижимые в конструкциях, сочетающих чугун и латунь. Это позволяет использовать их для бытовых систем горячего водоснабжения.
Избирательная коррозия латуни (из обычной латуни выделяется цинк, оставляя хрупкую пористую медную массу) – наиболее опасный вид коррозии, приводящий к быстрому снижению срока службы и функциональных возможностей. Покрытие внутренней поверхности клапанов и клапанов слоем DZR снижает вероятность прилипания грязи и отложений к клапанам, приводит к уменьшению износа и более чистой воде. Сплав также содержит меньше свинца, чем многие другие продукты. и особенно подходит для установки систем водопровода с холодной водой.
Все остальные клапаны ESBE можно использовать только в закрытых системах с водой, не содержащей растворенного кислорода.
Для защиты от замерзания можно использовать теплоноситель, содержащий гликоль и добавки, нейтрализующие растворенный кислород, с максимальной концентрацией до 50%. При добавлении гликоля в воду увеличивается ее вязкость и изменяется теплоемкость, поэтому это необходимо учитывать при выборе клапана. Если процентное содержание гликоля составляет 30-50%, то необходимо выбрать другой клапан с Kv на один уровень выше. Более низкое содержание гликоля не влияет на работу клапана.

Специалисты компании «Термогород» Москва помогут выбрать подходящую, купить , а также установить фитинги ESBE, найти доступное решение. Задавайте любые интересующие вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой “Обратная связь”
Вы останетесь довольны сотрудничеством с нами!

Смесительный клапан 3-ходовой 1 дюйм с электроприводом AM8 HPControl

Детали

Клапан смесительный трехходовой 1 дюйм DN25 с электроприводом AM83



Клапан смесительно-отводной трехходовой предназначен для систем центрального отопления, охлаждения или горячего водоснабжения. .Они обычно используются в качестве смесительных клапанов для регулирования температуры подаваемой воды в системе центрального отопления или горячего водоснабжения. Требуемая температура подачи достигается за счет смешивания теплоносителя из котла, питающего систему, с обратным теплоносителем. .Они обычно используются в качестве смесительных клапанов для регулирования температуры подаваемой воды в системе центрального отопления или горячего водоснабжения. Требуемая температура подачи достигается за счет смешивания теплоносителя из котла, питающего систему, с теплоносителем обратки. Клапаны также могут использоваться в качестве отводных или переключающих клапанов.
4-ходовой смесительный клапан используется для регулирования температуры воды в системе. Дополнительным преимуществом является повышение температуры обратки в котел, что делает котел более устойчивым к коррозии.
Компактные 3- и 4-ходовые смесительные клапаны могут управляться вручную с помощью рукоятки или электрически с помощью привода AM8, образуя компактный блок.

Электроприводы АМ83 предназначены для управления 3-х или 4-х ходовыми поворотными смесительными клапанами и шаровыми кранами. Применяются для управления арматурой с углом поворота до 9°.0 градусов. Они оснащены концевыми выключателями, отключающими потребление электроэнергии в режиме простоя, и индикатором положения клапана. Электроприводы AM83 в основном используются для управления потоком среды в смесительном клапане для достижения требуемой температуры на выходе из клапана.
Электропривод AM83 отличается компактными размерами, а также простотой использования и установки. Кроме того, акуатор оснащен ручным рычагом, который в аварийных случаях позволяет вручную управлять клапаном.

Благодаря инновационному методу монтажа электрические приводы AM83 могут работать с большинством доступных клапанов, включая AFRISO ARV Proclick или ESBE VRG. Приводы также можно использовать для клапанов таких фирм, как: AFRISO, ESBE (тип MG, G, F), Seltron, Somatherm, Hora, WIP, PAW, LK, BARBERI, BRV, IMIT, IVAR, HOVAL, OLYMP.

Электропривод AM83 также можно использовать со стандартными шаровыми кранами с монтажной пластиной ISO5211 и внутренней резьбой M5 на штоке клапана.
Компактная конструкция делает привод AM83 идеальным приводом для смесительных клапанов диаметром до 2 дюймов и шаровых кранов до 1 1/4 дюйма.

Преимуществом данного варианта привода является его высокая мощность и надежность.

Технические параметры клапана:

Рабочее давление: 0-10 Бар
Рабочая температура: -28 ÷ 120 ° C
КОД

Тип

Резьба

А [мм]

В[мм]

С[мм]

Г[мм]

3-ходовой

1 дюйм

92,5

78

39

54

3-ходовой

1 ¼”

92,5

85

42,5

54

4-ходовой

1 дюйм

92,5

78

–

54

4-ходовой

1 ¼”

92,5

85

–

54

Технические параметры электропривода:

Электропитание – 230 В перем. тока
Мощность – 6 Вт
Концевые выключатели – Да
Крутящий момент – 8 Нм

Рабочая температура – -5 ÷ 50°C
Класс изоляции – IP54
Размеры – см. рис.
Длина кабеля – 0,9 м

За дополнительную плату приводы AM83 также доступны в 3-проводной версии с контактным управлением SPST (6 сек.) и 4-проводной версии с беспотенциальным контактом.

Дополнительная информация

Вес кг.	2,2
Штрих-код:	5 8313108
Декларация ЕС	Скачать сертификат CE
Руководство по обслуживанию	Скачать инструкцию для смесительного клапана Скачать инструкцию AM8
Размер резьбы	1″
Корпус клапана	Латунь
Максимальное давление [бар]	8,4005 бар

1. Будьте первым, кто оставит отзыв об этом продукте

Напишите свой отзыв

Только зарегистрированные пользователи могут оставлять отзывы. Пожалуйста, войдите или зарегистрируйтесь

Трехходовые клапаны | Трехходовые клапаны из нержавеющей стали, латуни и ПВХ

Моторизованный
Нержавеющая сталь
3-ходовой
Шаровой кран

Моторизованный
Латунь
3-ходовой
Шаровой кран

Моторизованный
ПВХ
3-ходовой
Шаровой кран

Пневматический
Латунь
Трехходовой
Шаровой кран

Ручной
Полнопроходной
3-ходовой клапан

Среди многих типов шаровых кранов 3-ходовые шаровые краны являются эффективным решением для смешивания, отвода и выбора приложений.

Valworx предлагает широкий выбор 3-ходовых клапанов, поставляя продукты, которые соответствуют высоким стандартам качества, производительности и поставки наших клиентов.

Что такое трехходовой шаровой кран?

Трехходовые клапаны

Трехходовые клапаны предназначены для смешивания, отвода и отбора различных сред. Эти компоненты соединены с трубками или трубопроводами для управления потоком жидкостей или газов. Как следует из их названия, трехходовые шаровые краны имеют три порта. Эти клапаны различаются по составу на входе и выходе в зависимости от применения клапана:

Смесительные клапаны: Объедините два потока жидкости в один.

Отводные клапаны: Отвод жидкости к одному из двух выходных портов.

Выбор клапанов: Забирает поступающую жидкость из одного из двух портов и перемещает ее через выходной порт.

Вы можете управлять 3-ходовыми клапанами вручную с помощью рычага, используемого для открытия и закрытия нужных проходов, или вы можете управлять ими с помощью электрических или пневматических приводов для автоматической работы.

Типы трехходовых клапанов для продажи через Интернет

Т-образные и L-образные клапаны указывают конструкцию отверстия и путь потока среды. Поскольку порты клапана могут располагаться по-разному, важно знать конструкцию отверстия, чтобы обеспечить желаемый поток среды.

Т-образный порт

Т-образные трехходовые клапаны имеют шар с тремя отверстиями Т-образной формы. Эти универсальные клапаны подходят для режимов выбора, отвода и смешивания в зависимости от настроек клапана:

• Путь потока T1 (левое смешивание) : Среда поступает слева и проходит через клапан, смешивая все порты в положении два, пока не отклонится влево и не выйдет через передний порт 2 положения.
• Путь потока T2 (левый отвод) : Среда поступает слева и проходит через клапан в положении один, пока не отклонится влево из положения два переднего порта.
• Путь потока T3 (правый отвод) : Среда поступает справа и проходит через клапан в положении два, отводя вправо и выход из первого переднего порта.
• Путь потока T4 (правое смешивание) : Среда поступает справа и проходит через клапан, смешивая все порты в положении один, отводя вправо и выходя через передний порт во втором положении.

Т-образные клапаны всегда имеют активный путь прохождения жидкости независимо от настройки, то есть они всегда открыты и никогда не могут быть полностью закрыты.

L-порт

Г-образные порты представляют собой клапаны с двумя отверстиями, просверленными в шаре под углом 90 градусов, для перемещения жидкости из нескольких источников. Эти 3-ходовые шаровые краны напоминают L-образную форму и используются для отвода и выбора приложений, но не работают как смесительные клапаны. Они имеют две настройки для перенаправления потока жидкости вправо или влево.

Активация трехходового клапана

Клапаны Valworx поставляются со встроенным креплением для простого крепления к приводу клапана. (Для грунтовки клапанов с электроприводом нажмите здесь ). Стандартная настройка клапана зависит от типа привода.

ПРИМЕНЕНИЕ ТРЕХХОДОВЫХ КЛАПАНОВ

Поскольку трехходовые шаровые краны надежны, удобны в использовании и обеспечивают длительный срок службы, эти устройства являются распространенным типом многоходовых клапанов. Трехходовые клапаны предлагают простые и экономичные средства обеспечения отсечки и управления направлением потока в одном корпусе клапана, и они универсальны для использования во многих областях, включая:

• Паровая служба
• Воздушные, паровые и газообразные системы
• Управление технологическим процессом

КУПИТЕ ТРЕХХОДОВЫЕ ШАРОВЫЕ КРАНЫ В VALWORX СЕГОДНЯ

Вы можете найти трехходовые клапаны для продажи в Интернете на сайте Valworx. Мы изготавливаем, испытываем и отправляем клапаны с приводом в тот же день, когда вы их заказываете, обеспечивая клиентам быстрый и эффективный заказ и доставку.

Добавьте наши 3-ходовые клапаны в корзину сегодня или свяжитесь с нами для получения дополнительной информации о нашей продукции.
