Краны итап официальный сайт: Каталог Itap – купить продукцию бренда Itap в интернет-магазине “Duim24.ru” в Москве

Itap | Lunda – отопление, водоснабжение, водоотведение

Итальянская фабрика Itap основана в 1960 году. Ей принадлежит первый в мире патент на технологию обратных пружинных клапанов. Семейное предприятие специализируется на производстве запорной и предохранительной арматуры, применяемой в сантехнических системах. Благодаря высокому качеству продукции оборудование Itap пользуется активным спросом во многих странах. Основные производственные мощности располагаются в северной части Италии в небольшом городе Люмеццане и включают в себя автоматизированные станки Transfer и современные сборочные линии. С 1995 года на фабрике действует система управления качеством ISO 9001.

Компания LUNDA является официальным дистрибьютором Itap, что позволяет совершать оптовые закупки высококачественной продукции от итальянской фабрики и предлагать доступные цены за счёт отсутствия посредников.

В наличии на официальном сайте имеются следующие виды продукции:

1. Запорная арматура. Шаровые латунные краны.
2. Насосное оборудование. Узел для обеспечения водоснабжения.
3. КИП. Муфта для термометра.
4. Регулирующая арматура. Воздухоотводчики автоматического типа, сетчатые фильтры, редукционные клапаны.
5. Фитинги и фланцы. Прямое разъемное соединение с плоской прокладкой.

Шаровые краны Itap имеют прочный латунный корпус с хромированным покрытием, гарантирующим защиту от возникновения коррозии, повышенного давления и температурных перепадов. Надежность и долговечность изделий обеспечивают конструктивные элементы из нержавеющей стали и уплотнительные кольца из полимерных материалов. Латунные краны Itap рассчитаны на эксплуатацию при температуре -20 °C… +80 °C.

Фильтры Itap оснащаются сеткой из нержавеющей стали, которая эффективно улавливает мелкие инородные частички. Монтаж/демонтаж изделий осуществляется с использованием минимального количества инструментов. Благодаря применению высококачественных материалов срок службы фильтрующих элементов может достигать 30 лет.

За счет своей конструкции фильтры могут задействоваться в сетях питьевой воды.  Они характеризуются компактностью, тихой работой, большим запасом прочности  и минимальным уровнем износа при амортизационных действиях.

Клапаны Itap обладают простой и надежной конструкцией. Благодаря итальянскому качеству гарантируется многолетний срок эксплуатации с сохранением первоначальных характеристик. Изделия способны выдерживать воздействие температуры до 100 °C. Для производства изделий задействуется высококачественная латунь. За счет компактных размеров обеспечивается быстрый и простой монтаж/демонтаж. К особенностям клапанов производства Itap относят возможность выполнять перекачивания масел и жидкостей неагрессивного типа.

Обратившись в нашу компанию можно купить продукцию Itap по доступным ценам и с официальной гарантией. В наличии имеется большой ассортимент запорной и предохранительной арматуры.

Регулярно проводятся обучающие мероприятия от производителя в виде семинаров и мастер-классов. Грамотные специалисты проконсультируют по возникшим вопросам, расскажут об эксплуатационных особенностях арматуры и помогут с выбором.

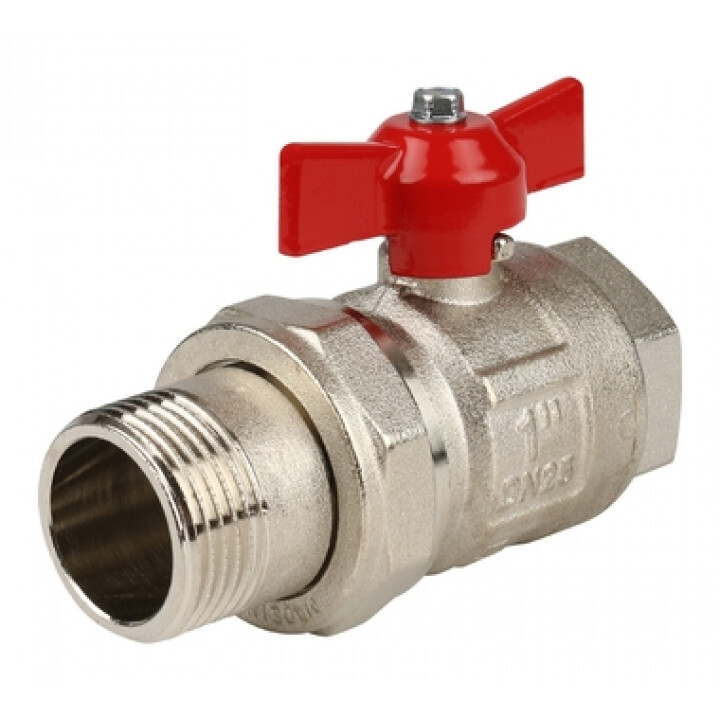

Кран шаровый Itap IDEAL 098 1/2″ НР/ВР американка полнопроходной ручка-бабочка

Аналогичные товары

Кран шаровый Oventrop Optibal 1/2″ НГ арт. 1075804 с американкой маховик из алюминия

2346 руб

Шаровой кран Rommer с американкой 1/2″ ВР/НР, ручка-бабочка (RBV-0005-0510215)

349 руб

Кран шаровой Valtec Base 1/2″ ВР/НР с полусгоном ручка-бабочка (арт. VT.227.N.04)

444 руб

Кран шаровой LD Pride 1/2″ с разъёмным соединением полнопроходной, бабочка (LD 47.306.15)

297 руб

Кран шаровый Stout 1/2″ ВР/НР с накидной гайкой полнопроходной (бабочка) SVB-0007-000015

398 руб

Кран шаровый Bugatti Oregon 322 1/2″ НР/ВР американка полнопроходной ручка-бабочка

623 руб

Кран шаровой Giacomini R859 1/2″ НР/ВР американка полнопроходной ручка-бабочка

437 руб

Описание

Кран шаровый Itap IDEAL 098 1/2″ НР/ВР американка полнопроходной ручка-бабочка предназначен для использования в качестве запорной арматуры для быстрого и многократного перекрытия потока на трубопроводах систем отопления, бытового водоснабжения, установок кондиционирования, систем сжатого воздуха. Кран является полнопроходным.

Особенности

Полнопроходной шаровой кран Itap Ideal 098 1/2′ с внутренней резьбой снабжён алюминиевой рукояткой-бабочкой с покрытием красного цвета.

Условия эксплуатации

Шаровой кран Итап 098 1/2′ может использоваться с водой, растворами гликолей и воздухом. Допустимая температура рабочей среды от -20°C до +150°C в отсутствие пара. Кран способен выдержать давление до 50 бар.

Конструкция и материалы

Корпус шарового крана изготовлен из никелированной латуни CW617N, шаровой затвор – из хромированной латуни CW617N. Уплотнение шара представлено в виде 2 сёдел из фторопласта-4 (P.T.F.E.). Шток изготовлен из латуни марки CW614N.

Уплотнения штока представлено в виде двух прокладок из NBR и фторкаучука «Viton». Материал уплотнения накидной гайки – NBR.

1 – концевой адаптер из никелированной латуни CW617N 2 – седло из P.T.F.E. 3 – шар из хромированной латуни CW617N 4 – шток из латуни CW614N 5 – корпус из никелированной латуни CW617N 6 – накидная гайка из никелированной латуни CW617N 7 – соединение из никелированной латуни CW617N 8 – кольцевое уплотнение из NBR 9 – рукоятка из лакированного алюминия 9 – гайка из оцинкованной стали Fe CB4 11 – кольцевое уплотнение из фторкаучука «Viton» 12 – кольцевое уплотнение из NBR

Преимущества шаровых кранов Itap Ideal

• Полнопроходные шаровые краны характеризуются меньшим гидравлическим сопротивлением и большей пропускной способностью по сравнению с неполнопроходными, что позволяет избежать потери напора в трубопроводе.
• Краны сертифицированы согласно требованиям EAC во многих государствах, в т.ч. в России, что является гарантией превосходного качества продукции.
• Широкий температурный диапазон использования: от -20°C до +150°C.
• Универсальность: краны можно применять в системах отопления и водоснабжения, а также в установках кондиционирования и в системах сжатого воздуха.
• Надёжность: краны изготавливаются из прочных материалов, хорошо себя зарекомендовавших в данной области.
• Отсутствие застойных зон в проточной части.

Указания по эксплуатации

• Рабочая среда может перемещаться в обоих направлениях.
• Чтобы избежать поломки крана, не допускайте воздействия крутящих моментов на его корпус.
• В случае загрязнённой рабочей среды (содержащей песок, другие примеси, или чересчур жёсткой) обязательно установите фильтр-грязевик перед шаровым кранам.
• Периодически производите осмотр крана, чтобы убедиться, что он работает корректно и в правильных условиях.

Габариты

DN – 15 мм Ширина корпуса A – 74 мм Высота B – 30,5 мм Высота С – 41 мм Длина ручки D – 47 мм Размер E – 15 мм Размер F – 12,5 мм Размер G – 12 мм

Технические характеристики

Производитель	Itap
Тип	шаровой кран
Коллекция	Ideal
Модель	098
Артикул	098 1/2′
Номинальный диаметр условного прохода (DN)	15 мм
Номинальное давление (PN)	50 бар
Класс по эффективному диаметру	полнопроходной
Область применения	системы отопления, водоснабжения, кондиционирования
Рабочая среда	вода, растворы гликолей, воздух
Рабочая температура	от -20°C до +150°C
Тип присоединения	резьба
Стандарт резьбы	трубная цилиндрическая (ISO 228)
Вид резьбы	наружная/внутренняя
Размер резьбы	1/2″
Материал корпуса	никелированная латунь CW617N
Материал шара	хромированная латунь CW617N
Материал штока	латунь CW614N
Материал уплотнения шара	P. T.F.E.
Материал уплотнения штока	NBR, фторкаучук Viton
Тип рукоятки	рукоятка-«бабочка»
Материал рукоятки	лакированный алюминий
Цвет рукоятки	красный
Страна-родина бренда	Италия
Страна производства	Италия
Официальная гарантия производителя	2 года

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!

«ГидроТепло» – официальный продавец запорной, регулирующей и предохранительной арматуры бренда Itap
