Вставка гибкая круглая ВГк-3,15 (для вентилятора ВР 80-75; ВЦ 4-75)

Вставки гибкие круглые ВГк

Вставки гибкие к вентиляторам предназначены для предотвращения передачи вибрации от вентилятора к воздуховодам и для снижения уровня шума.

Виброизоляторы изготавливаются в климатическом исполнении – У (умеренный климат) 1-й категории размещения по ГОСТ 15150-69.

Гибкий элемент вставок типоразмера 45-60-45 изготовлен из полиэстра и обеспечивает изменение их длины до 60 мм.

Габаритные и присоединительные размеры вставок гибких круглых ВГк
Назначение вставки№ вставки ВГпРазмеры, ммn, шт
DD1dH

ВР 80-75

ВР 86-77

ВР 280-46

ВЦ 4-75

ВЦ 14-46

22052357х14158. ..2142х6
2,52652807х14158…2142х8
2,82903098158…2142х8
3,153253457х14158…2142х8
3,5537039010158…2142х8
44104307х14158…2142х8
4,54554808158…2142х8
55105307х14158…2142х8
5,65666008х16158…2142х8
6,36406607х14158…2142х16
7,173076610158…2142х16
88158508х16158. ..2142х16
99159509158…2142х16
101010104014х14158…2142х16
11,21140118012158…2142х16
121220126010х14158…2142х16
12,51270131010х14158…2142х16
141262130013х20169…2252х16
161446149013х20169…2252х36
ВР 132-303,151582007х12158…2142х8
42552907х12158…2142х8
525033610х14158. ..2142х8
6,331543010х14158…2142х12
840053015158…2142х12
1050064515158…2142х12
12,581685012х16158…2142х16

ВРП 01(05)

ВЦП 6-46

2,51752107х12158…2142х8
3,152222507х12158…2142х8
42803057х12158…2142х8
53503838х16158…2142х8
6,34404708х16158…2142х8
856061010х14158. ..2142х8
1070074510х14158…2142х16
ВЦ 5-353,5513918212158…2142х8
417421912158…2142х8
835240512х16158…2142х8
8,535240512х16158…2142х8
ВЦ 5-454,2522626512158…2142х8
844849712х16158…2142х12
8,544849712х16158…2142х12
ВЦ 5-50856063014х20158. ..2142х16
963069814х20158…2142х16
ВР 12-262,51752107х14158…2142х6
3,152202557х14158…2142х6
3,52452807х14158…2142х6
42803107х14158…2142х8
4,53153457х14158…2142х8
53503857х14158…2142х8
5,53854157х14158…2142х8

ВО 06-300

ВО 14-320

ВО 16-300

ВО 16-310

2,52502807х14158. ..2142х8
3,153103407х14158…2142х8
3,53453757х14158…2142х8
44104357х14158…2142х8
55105307х14158…2142х16
6,36426707х14158…2142х16
881084010х14158…2142х16
101010104510х14158…2142х16
12,51260129510х14158…2142х16

Звоните по телефону, +7 (343) 328-03-77 и наши специалисты, помогут вам подобрать нужную модель гибкой вставки.





Наши преимущества

  • Наличие более 1000 видов вентиляционного и теплового оборудования на складе Екатеринбурга.
  • Выгодные цены, сравнимые с ценами конкурентов.
  • Доставка по всем регионам Российской Федерации.
  • Рассмотрение заявок в короткие сроки и своевременная доставка заказа.
  • Дополнительные скидки на покупки оптом, в зависимости от объема товара, и отсрочку платежа.
  • Качество товара гарантировано, предоставляется вся необходимая документация.





Товар в наличии на складе

Высокое качество

Оперативная доставка

Скидки оптовикам



Схема работы



Вы отправляете заявку
Мы выставляем Вам счет
Вы оплачиваете покупку удобным для Вас способом
Получаете свой товар



Гибкие вставки круглые для вентиляторов

Технические характеристики гибких вставок круглых

Гибкие вставки круглые являются неотъемлемой частью приточно-вытяжной системы вентиляции и служат для снижения вибрации, исходящей от работающего вентилятора, а так же предназначены для герметичного стыка между вентилятором и воздуховодом, обеспечивая, тем самым, рабочее давление и производительность. Гибкие вставки используются в разветвленной сети воздуховодов вентиляционной системы, в которую вмонтированы радиальные, центробежные вентиляторы. Соответственно, гибкие вставки имеют точно такой же размер, который соответствует типоразмеру часто используемых вентиляторов.

Есть два варианта присоединения гибких вставок к вентиляторам: на выходе, т.е на нагнетание (прямоугольные – типа Н) и на всасывающем патрубке вентилятора (круглые – типа В). Оба варианта изготавливаются с двухсторонним фланцевым соединением или нипельным. Причем мягкие участки вставок (гибкая лента) производят из поливинилхлорида, а хомуты и фланцы – из оцинкованной стали. Температурный режим для эксплуатации гибких вставок круглых может варьироваться от -40° до +80°.

Технические характеристики Общепромышленные Специальные
PVC NEOPREN CANVAS
Ткань Полиэстер Стекловолокно Хлопок
Покрытие ПВХ (с двух сторон) Неопрен (с двух сторон) Химическое покрытие
Конструкция Оцинкованная стальная пластина — ткань с покрытием — оцикованная пластина
Цвет
Серый/черный 		Черный Зеленый
Диапазон температур, °С -30. ..+80 -30…+180 +80
Огнестойкость Огнеустойчивый Ткань: негорючая. Покрытие: огнеустойчивое Огнеустойчивый
Применение Общепромышленное исполнение
Экономичен в эксплуатации 		Для систем с высокой скоростью воздушного потока и наружного применения.
Устойчив к воздействию щелочей и бензина 		Устойчив к образованию грибка и сырости
Сертификаты ГОСТ Р (Россия) ГОСТ Р (Россия) ГОСТ Р (Россия)

Гибкие вставки

Что такое гибкие вставки и для чего они используются? Ответы на эти вопросы и многие другие Вы получите прочитав данную статью о гибких вставках в системах вентиляции, ведь эти элементы имеют влияние на работу системы вентиляции и, поэтому, являются важной ее составляющей.

Гибкая вставка — это элемент (устройство) системы вентиляции, предназначением которого является гашение вибрационных воздействий от вент-машины (вентилятора), и предотвращение передачи вибрационных волн воздуховодам. Читайте подробнее о шуме вентиляции

Содержание статьи:

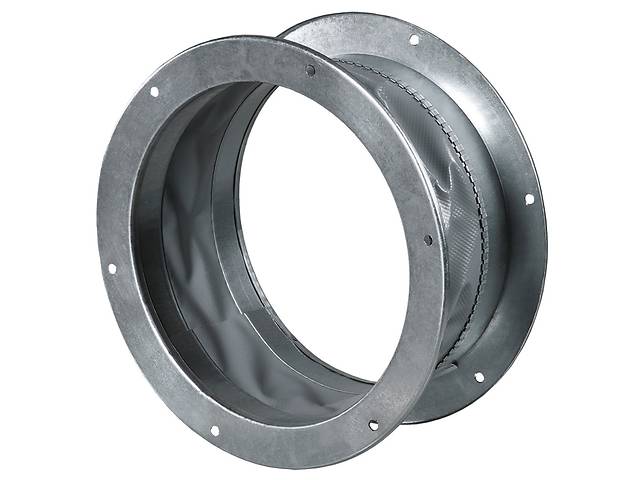

Гибкие вставки фланцевые для круглых и прямоугольных воздуховодов

Конструкция

Гибкие вставки фланцевые состоят из двух крепежных элементов — фланцев, между которыми расположен гибкий элемент.

 Именно гибкий элемент выполняет роль глушителя вибрационных колебаний, за счет своей мягкости он может выполнять некоторые движения небольшой амплитуды, потому передает большую часть вибрации окружающему воздуху, при этом фланец, который крепится к воздуховоду остается неподвижным.

В качестве такого элемента обычно используют полиэтиленовую ленту вместе с текстильной тканью или неопреновой тканью.

Для изготовления фланцев гибких вставок вентиляции применяют оцинкованную сталь (в дымоудаляющих сетях), алюминий, алюминиевую фольгу. Конструкция гибких вставок одновременно проста и эффективна, что позволяет значительно уменьшить вибрационные действия. Меры по снижению вибрации с помощью виброизоляции вентиляторов представленны в данной статье.

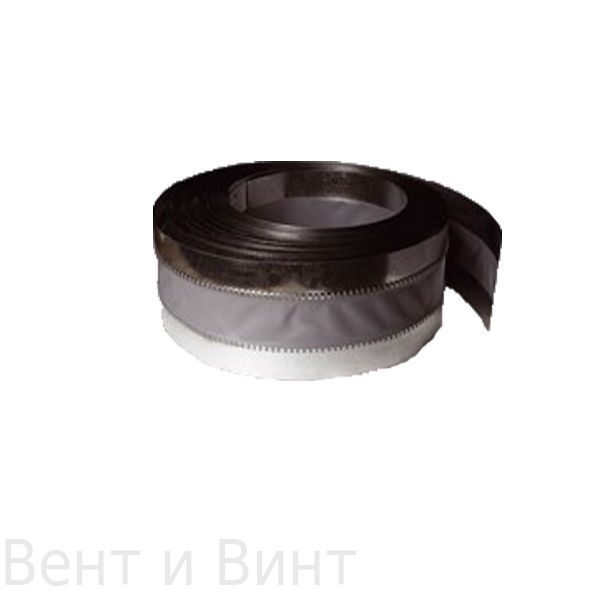

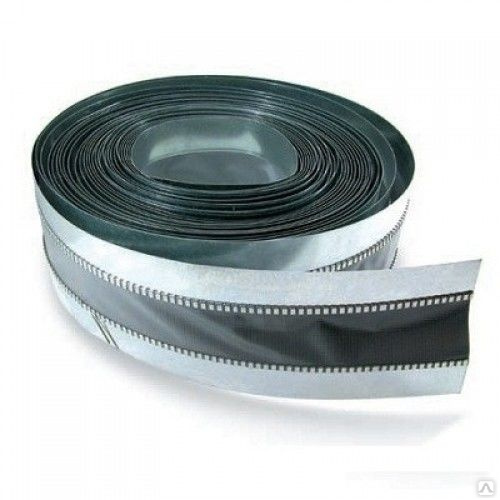

Лента для изготовления гибкой вставки

Виды гибких вставок

В зависимости от вида вентиляторов, что используется, применяют несколько видов гибких вставок, которые соответствуют им.

Конечно же, еще гибкие вставки различают по виду присоединяемых воздуховодов и патрубков — круглые или прямоугольные.

Также, гибкие вставки изготавливают из разных материалов. В основном фланцы изготавливают из стали.

Гибкая вставка с ниппельным креплением

Виды по применению

Большая часть видов гибких вставок применяется для перемещения воздуха температурой от -30 до +85°С. Они состоят из обычных широко используемых материалов о которых шла речь выше.

Но существуют специальные виды вставок, которые подлежат использованию при температурах, которые значительно превышают указанные. Это температуры до +650°С. При этом фланцы гибких вставок выполняют из нержавеющей стали высокого качества, а соединяющий гибкий элемент — из стекловолокна.

Подбор гибкой вставки

Для подбора гибких вставок для вентиляторов учитывают номер вентилятора и его тип. Гибкие вставки можно устанавливать на входных и выходных патрубках вентилятора. Они характеризуются диаметром и длинной или при использовании прямоугольных гибких вставок  — размерами сечения и длинной.

Гибкие вставки применяют не только на входных и выходных патрубках, но и между участками воздуховодов, так как эти виброизолирующие элементы демпфируют вибрацию воздуховодов, когда через них проходит большой поток воздуха. Также, они способны выступать в роли компенсаторов для системы вентиляции, и избавлять воздуховоды от температурных деформаций.

Установка

Для установки гибких вставок в монтажное положение, нужно прикрепить (прикрутить) сначала одну сторону гибкой вставки к патрубку вентилятора, потом другую сторону к воздуховоду.

В случае, если гибкие вставки выполнены с ниппельным соединением, последовательность присоединение остается той же.

Правильность монтажа вибровставок лучше всего проверять показателем эффективности работы виброизолирующих элементов: нужно измерить показания шума и вибрации в системе вентиляции. Для этого пользуются приборами для измерения шума.

Заключение

Использовать гибкие вставки в системах вентиляции и кондиционирования необходимо. Особенно, если используются мощные агрегаты.

Цена на гибкие вставки может быть разной, она зависит как от производителя, так и от размера и вида гибкой вставки. Средняя цена круглых гибких вставок на ниппельном соединении примерно 150 р. Цена прямоугольных гибких вставок больших размеров на фланцевом соединении может достигать 700
