Котлы КС-Т-12,5/16 являются исполнением
котлов типа КС-ТГ и предназначенным только для сжигания твердых видов
топлива и без комплектации автоматикой безопасности с газогорелочным
устройством.
Аппараты предназначены для теплоснабжения индивидуальных домов и, при наличии водоподогревателя в составе, для горячего водоснабжения.
Котлы КС-Т-12,5/16 могут работать на разных видах твердого топлива. Возможно также сжигание каменного и бурых углей, качество которых соответствует нормам топлива для коммунально-бытовых нужд, а также брикетов и дров.
Рис.1. Устройство твердотопливных котлов КС-Т-16/12,5
1 – Указатель температуры, 2 – Шторка загрузочной дверцы, 3 – Дверца загрузочная, 4 – Панель облицовочная, 5 – Дверца шуровочная, 6 – Заслонка регулирования подачи воздуха, 7 – Зольник, 8 – Щиток шуровочный, 9 – Комплект колосников, 10 – Патрубок для присоединения к обратному трубопроводу системы отопления, 11 – Топка, 12 – Корпус, 13 – Водяной контур, 14 – Шибер дымохода, 15 – Дымоход, 16 – Букса установки регулятора подачи воздуха, 17 – Патрубок для присоединения к подающему трубопроводу, 18 – Дополнительные штуцеры G1 ¼”, 19 – Кронштейн заслонки, 20 – Водоподогреватель
Устройство котла КС-Т-12,5/16 на твердом топливе
Основой котла КС-Т-16/12,5 (рис.
1.) является корпус 12, представляющий
собой сварную конструкцию коробчатой формы, закрытую снаружи
облицовочными панелями 4.
На лицевой стороне аппарата расположены дверца загрузочная 3, служащая для загрузки твердого топлива, и дверца шуровочная 5, предназначенная для растопки, а также для извлечения очагового остатка.
На дверце 5 располагается заслонка 6, которым регулируется количество воздуха, подаваемое под колосники, тем самым регулируется интенсивность горения.

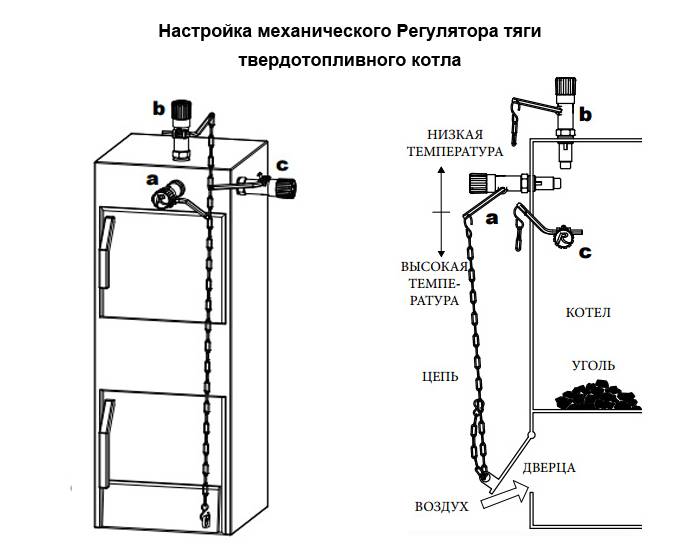

Управлением положения заслонки осуществляет регулятор подачи воздуха типа РПВ (приобретается за отдельную плату) через цепь или ручной регулятор, размещаемый на кронштейне заслонки.
Настройка механизма РПВ производится в соответствии с инструкцией по эксплуатации (паспортом) на регулятор подачи воздуха. Положение ручного регулятора определяется потребителем по оптимальному сжиганию фактически используемого топлива.
Внутри корпуса расположены колосники 9 и зольник 7, служащий для сбора
золы.
Щиток 8 служит для предотвращения самопроизвольного выпадения
продуктов сгорания из агрегата.
На корпусе котла КСТ расположены два патрубка 17 и 10, служащие, соответственно, для отвода горячей воды от него в систему и подвода охлажденной воды. Указатель температуры 1, расположенный на крышке, информирует о температуре теплоносителя.
Шибер дымохода 14 служит для регулирования тяги. Дымоход 15 служит для сбора и отвода дымовых газов. Нижняя часть корпуса дымохода выполнена открывающейся для удобства прочистки конвектора котла при техническом обслуживании потребителем.
В котлах КС-ТВ- вода из водопровода нагревается проходя через водоподогреватель 20, расположенный внутри корпуса котла в среде горячей воды системы отопления. Конструкция змеевика выполнена из нержавеющей трубки.
Работа твердотопливного котла КС-Т
Перед пуском в работу аппарата необходимо заполнить систему водой до ее
появления из переливной трубы расширительного бачка, затем открыть
шибер дымохода 14 (см.
рис. 1), открыть кран на обратной линии системы
отопления (если такой имеется) и проверить наличие тяги.
Порядок работы котла КС-Т-16/12,5:
– необходимо растопить котел сухими дровами, загрузив ими топку до половины ее высоты и следя за ним, чтобы горячие угли покрыли все колосниковое полотно, затем загрузить постепенно уголь;
– загрузку топлива производить небольшими порциями, быстро, не оставляя надолго открытой загрузочную дверцу 3 чтобы не допускать прорыва большого количества холодного воздуха в топку;
– загрузить топливо таким образом, чтобы уровень горения располагался не выше кромки загрузочной дверцы;
– загрузку всего объема завершить примерно за час;
– после того, как уголь хорошо разгорится, заслонку 6 поставить в положение, обеспечивающее оптимальное сжигание топлива;
– очистку колосниковой решетки производить не реже двух раз в сутки.
– не допускать большого накопления золы в топке, чистку производить два
раза в сутки.
– при накоплении в топке шлака необходимо его быстро выбрать, оставить весь несгоревший уголь (жар) в топке, после чего производить очередную загрузку топлива.
Для котлов КС-Т-12,5/16, оборудованных встроенным водоподогревателем порядок обслуживания аналогичен изложенному выше.
Особенности работы самого водоподогревателя заключаются в следующем:
– начинать пользоваться водонагревателем рекомендуется после выхода котла на рабочий режим – по достижении температуры теплоносителя 85 – 90° С;
– необходимую температуру нагрева воды водонагревателем регулируют путем изменения количества воды, поступающей в него из водопроводной сети, посредством вентиля на выходе.
Рис.2. Рекомендуемая схема системы отопления котла КС-Т
1 – Труба обратки, 2 – Вентиль регулировочный, 3 – Отопительная батарея, 4 – Раковина, 5 – Вентиль слива из системы отопления, 6 – Вентиль подачи, 7 – Труба подачи, 8 – Труба перелива, 9 – Расширительный бачок, 10 – Труба разбора горячей воды, 11 – Вентиль перемычки (для летнего периода), 12 – Котел, 13 – Вентиль холодной воды (открыт постоянно), 14 – Вентиль для заполнения системы отопления, 15 – Вентиль обратки, 16 – Труба слива (канализация), 17 – Кран слива из водоподогревателя
