Тема: Квитирование
Уважаемые релейщики,правильно ли я понимаю,что термин “квитирование” означает сброс звуковой или лампочной сигнализации на устройствах РЗА?
2 Ответ от
ANTi_13 2013-11-20 16:46:49- ANTi_13
- Пользователь
- Неактивен
Re: Квитирование
не только. Квитировать – значит подтвердить прием/передачу информацию. Когда выполняете возврат указательного реле/блинкера – тоже его “квитируете”: т.е. подтверждаете, что “приняли” соответствующую информацию. Или например стоит ключ в положении включено и горит красная лампочка.
Происходит отключение от релейной защиты, и загорается зеленая лампочка лампочка (моргающая), хотя ключ управления выключателем стоит в положении “включено”. Операция по переводу ключа управления в положение “отключено” при таком положении выключателя также называется “квитированием”. Т.е. ты подтвержаешь, что информация об отключении выключателя тобой получена.
В западной литературе checkback.
3 Ответ от
doro 2013-11-20 17:06:05- doro
- свободный художник
- Неактивен
Re: Квитирование
Этот термин имеет разное (хотя и сходное) значение в АСУ, машиностроении и т.п. Но, пожалуй, приведенное определение больше всего соответствует реалиям электроэнергетики и релейной защиты в частности.
Сайт doro
4 Ответ от
Yakyt 2013-11-21 08:39:51- Yakyt
- Пользователь
- Неактивен
Re: Квитирование
Благодарю за ответ.
а в АСУ под этим термином,что понимается?
5 Ответ от
rimsasha 2013-11-21 09:03:19- rimsasha
- Пользователь
- Неактивен
Re: Квитирование
В моем понимание “квитирование” – что то вроде возврат схемы в нормальное состояние, приведение схемы в соответствие.
| Присоединяйтесь!!! Мы в социальных сетях и на Ютуб. |
Все что угодно, снялся сигнал-поднять блинкер, отключился выключатель без перефиксации реле – подать команду на перефиксацию реле согласно положению выключателя.
Зализняка).
Просто в своей книге довели до широкого круга то, что и ранее было известно, но более узкому кругу специалистов. И не только типовые проектные решения, но и некоторые элементы жаргона. Возьмите самую старую из ныне обсуждаемых книг Виктора Иванова «Реле и релейная защита». Слово «масленик» там упоминается (нынче релейщики этого термина избегают, больше удел оперативщиков и ремонтников) или определение реле:
Страничка эмбеддера » Сигналы квитирования (RTS, CTS итп) и RS232 вообще
У стандартного модемного интерфейса (rs232) кроме линий RxD и TxD есть еще куча разных, их называют “сигналами квитирования”.
Я всегда путался в них — во всех этих RTS’ах, CTS’ах и прочих DSR’ах. В этой статье, я попробую систематизировать и кратко описать эти сигналы.
Итак, первое что стоит знать – интерфейс rs232 соединяет два типа устройств
DTE (Data Terminal Equipment) – это обычно компьютер или заменяющее его устройство. Для простоты, дальше я DTE буду называть компьютер. На компьютер устанавливается разъем типа “папа”
DCE (Data Circuit-terminating Equipment) – это обычно модем, или его заменяющее оборудование. Для простоты я буду называть DCE модемом. На DCE устанавливается разъем типа “мама”
Сигналы я буду описывать на примере 9-контактного разъема, так как он самый распространенный. Взглянем на него.
Как видно, контакты на разъемах перевернуты. Таким образом, прямой провод соединит контакты с одинаковыми номерами, тоесть, к примеру, контакту 2 на “папе” будет соответствовать контакт 2 на “маме”.
А вот и сводная табличка сигналов. Под названием вывода – номер его штырька в 9-контактном разъеме.
| Сигналы, которыми управляет компьютер | Сигналы, которыми управляет модем |
| Передача данных компьютером, прием модемом | TxD 3 | ||
| RxD 2 | Передача данных модемом, прием компьютером | ||
| Компьютер готов передавать данные, либо компьютер разрешает модему передавать данные | RTS 7 | ||
| CTS 8 | Модем разрешает компьютеру передавать данные | ||
| DSR 6 | Готовность модема к работе. | ||
| Готовность компьютера к работе. | DTR 4 | ||
| RI 9 | Индикатор звонка | ||
| DCD 1 | Индикатор наличия несущей. Устанавливается после соединения. | ||
| Земля | SG 5 | SG 5 | Земля |
Ну, и немного подробнее опишем каждый сигнал.
Я буду рассматривать сигналы обычных логических уровней – так, как они выглядят на выходах или входах микроконтроллера.
Сигналы в кабеле (после преобразователя уровня, к примеру max232) перевернуты и уровни сдвинуты. Так, логической 1 на выходе контроллера соответствуют уровни напряжения от –3 до –15 вольт, а логическому нулю – +3…+15 вольт.
TxD (Tramsmit Data)
Сразу скажу, что откуда в сокращении буква “x” – я не знаю.
По этой линии происходит передача данных от компьютера к модему. По умолчанию на ней — высокий уровень. Прием байта начинается по стартовому биту (а точнее, по переходу линии из высокого состояния в низкое). Стартовый бит всегда является логическим нулем.
Далее, передаются данные. Обычно это 8 бит, хотя бывает и по другому. Данные передаются младшим битом вперед и в прямой логике (нулю на ножке контроллера соответствует принятый нулевой бит).
После этого идет не обязательный бит четности (на картинке его нет). Бит четности дополняет количество единиц до четного (even) или нечетного (odd).
К примеру, если в байте было 3 единицы и четность установлена как “even”, то бит четности будет равен 1, чтобы дополнить количество единиц до четырех – четного числа. Четность служит для проверки правильности передачи байта.
После бита четности идет один, один с половиной или два стоп-бита. Стоп бит используется, чтобы правильно отработался старт-бит (чтобы между байтами всегда был перепад из высокого уровня в низкий). Это бит всегда установлен в логическую 1.
К примеру, передача 0xEE будет выглядеть на линии UART’а так:
Параметры последовательного порта обычно пишут так – “9600, 8N1”. 9600 – это скорость передачи бит/с, 8 – количество бит данных в посылке, N – бит четности не используется (может быть E или O, если используется), 1 – один стоп бит.
Заметьте, что количество передаваемых байт в секунду зависит не только от скорости передачи, но и от формата байта. К примеру, один байт в формате 8N1 занимает 10 бит (стартовый + 8 бит данных + стоповый), а в формате 8E1 уже 11бит – добавляется бит четности.
Соответственно, байтовая скорость при битовой 9600бод станет 960байт/с в первом случае и 872.7байт/с во втором.
RxD (Receive Data)
Тоже самое, что и TxD, только хозяин этой линии – модем.
CTS (Clear To Send)
Рассмотрим такую ситуацию – компьютер отправляет модему большое количество данных на скорости 38400 бод, а модем подключен к другому модему на скорости 9600 бод.
Буфер внутри модема быстро заполняется, и, для того, чтобы он не переполнился, модем должен сообщить компьютеру “прекрати передачу!”. Для этого и служит линия CTS.
Активный уровень CTS – низкий. Тоесть, модем разрешает передачу данных, когда на ножке контроллера 0.
Пример из руководства по LPC17xx.
Как видно, компьютер передавал данные, пока на ножке был ноль. Когда появился высокий уровень, компьютер закончил передавать текущий байт и остановился.
RTS (Request To Send)
Вот с этой ножкой неразбериха.
Проблема в том, что на месте этой ножки по стандарту могут быть два сигнала – RTS (номер цепи по стандарту — 105) и RTR (номер 133).
RTS (Ready To Send) – компьютер сигнализирует модему о том, что он сейчас будет передавать данные. Модем должен приготовиться и активировать CTS, после чего компьютер начинает передавать данные.
RTR (Ready To Receive) – компьютер сообщает модему о том, что он готов принимать данные. Это – аналог CTS, только со стороны компьютера.
Сейчас основная часть оборудования использует RTS как RTR! И даже аппаратное квитирование у LPC17xx, LPC2xxx, AT91SAM7 реализует именно механизм RTR.
Активный уровень как и у CTS – низкий.
Рассмотрим механизм подробнее на примере из руководства по LPC17xx
Сначала — сигнал RTS – низкий, принимаются байты.
Как только буфер приемника заполнился N символами, RTS переходит в высокое состояние, что запрещает модему передавать данные.
Но, как видно, модем не успел среагировать на RTS и передал еще один байт, поэтому очень важно оставлять в буфере запас для как минимум одного байта.
Далее, байты читаются, и, когда их количество в буфере становится равным M, RTS возвращается в низкое состояние (разрешает модему передавать данные).
Подробнее про RTS/CTS — https://en.wikipedia.org/wiki/RS-232_RTS/CTS#RTS.2FCTS_handshaking
DTR (Data Terminal Ready)
Сигнал от компьютера к модему, обозначающий, что компьютер включен и котов к работе с модемом. Активное состояние, как обычно, низкое. Тоесть, если на ножке контроллера 0, то модем должен подготовиться к подключению к линии. Если-же компьютер выставит на этой ножке логическую 1, то модем обязан отключиться от линии (положить трубку, к примеру)
DTR также часто использовался как источник питания для внешнего малопотребляющего оборудования (к примеру, для мышки).
Подробнее: https://en.wikipedia.org/wiki/Data_Terminal_Ready
DSR (Data Set Ready)
Сигнал от модема к компьютеру.
Говорит о том, что модем включен, проинициализирован, и готов к общению с компьютером. До тех пор, пока этот сигнал не активен нет смысла передавать что-либо в модем. Модем готов, когда на ножке контроллера логический 0.
RI (Ring Indicator)
Сигнал от модема к компьютеру. Как не сложно догадаться, этот сигнал дергается, когда на модем звонят. Скорость переключения сигнала – маленькая, порядка секунд, сигнал довольно точно повторяет огибающую звонка (огибающую того, что вы слышите, когда звонит аналоговый телефон).
На практике, этот сигнал используется редко. Обычно программа просто ждет сообщения “RING” от модема.
Логический 0 на ножке контроллера значит, что идет вызов.
подробнее: https://en.wikipedia.org/wiki/Ring_Indicator
DCD (Data Carrier Detect)
Сигнал от модема к компьютеру. Сообщает компьютеру о том, что модем подключен к удаленному модему.
Эта ножка – очень важна, так как дает возможность определить спонтанные отключения.
Логический 0 означает, что связь между модемами активна.
подробнее: https://en.wikipedia.org/wiki/Data_Carrier_Detect
Теперь кратко про кабель
Теперь про кабель. Стандарт определяет максимальную емкость кабеля как 2.5нФ. Это, примерно, 25метров.
Однако, на практике, это ограничение игнорируют, так как целостность сигнала определяется не только емкостью но и скоростью. Вот максимальные длинны, используемые на практике для низких скоростей.
| Скорость (бод) | Длинна экранированного кабеля, метры | Длинна неэкранированного кабеля, метры |
| 110 | 1500 | 300 |
| 300 | 1200 | 300 |
| 1200 | 900 | 150 |
| 2400 | 600 | 150 |
| 4800 | 150 | 75 |
| 9600 | 75 | 30 |
Стандарт
Если у вас остались какие-то вопросы, то лучше обратиться непосредственно к стандарту.
как оказалось, найти его довольно сложно, поэтому выкладываю еще и у себя.
Телеуправление в электроэнергетике
Любая электрическая сеть, то есть будь то сеть небольшого населенного пункта или целого региона, состоит из нескольких объектов, которые тесно взаимосвязаны друг с другом. К таковым объектам относятся подстанции вблизи населенных пунктов, энергетические магистрали, пункты производства и потребления электрической энергии.
Процессы, происходящие между объектами, регулируются специальными диспетчерскими пунктами. Каждый такой пункт выполняет управление большим числом различных подстанций, функционирование которых является автоматическим.
Задачи, которые возложены на объекты электрической сети, безусловно, характеризуются высокой важностью. Следовательно, контроль над ними должен быть постоянным. Управление может осуществляться при помощи двух систем, а именно телеуправление (ТУ) или телесигнализация (ТС).
Более подробно мы расскажем Вам о системе телеуправления.
Как работает система ТУ?
На каждой подстанции имеются собственные распределительные устройства, которые, в свою очередь, оснащены силовыми выключателями. Данные выключатели предназначены для коммутации проходящей и отходящей электрической энергии, которая движется по электролинии. Выключатель взаимосвязан со вторичными блок-контактами, промежуточными реле, а также с реле фиксации. Расположение данных устройств отображается в схеме системы телеуправления. Работают перечисленные приборы в роли датчиков и имеют два состояния: вкл и выкл.
Подстанции оснащаются специальной сигнализирующей аппаратурой, которая предназначена для информирования персонала о состоянии электросхемы. Индикаторами перебоев являются информационные световые табло, звуковые сигналы. Важно отметить, что большую часть времени подстанция выполняет свою работу без людей.
Информирование при этом о состоянии функционирования системы ложится на телесигнализацию, которая поступает на пульт дежурного диспетчера.

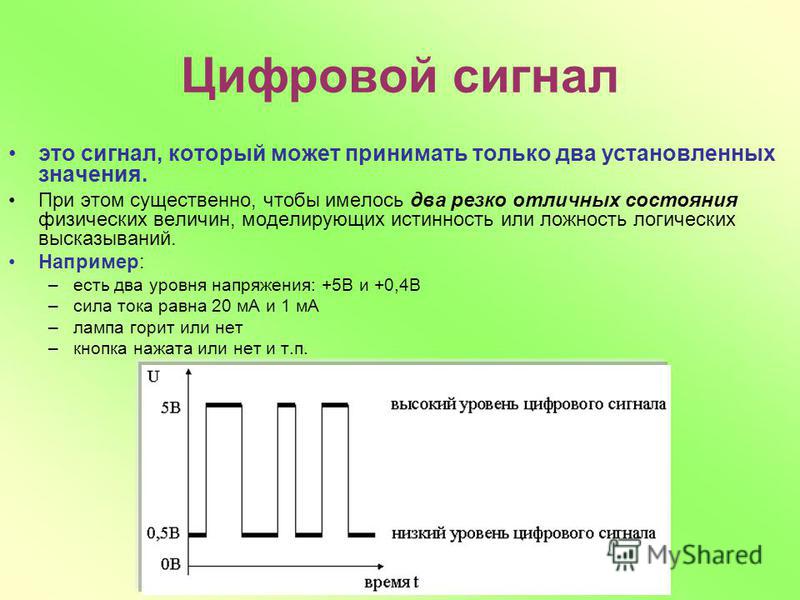

Работа системы основана на двоичном коде «0» и «1». Одно из значений присваивается положению выключателя. Данное значение поступает через передатчик, который имеет подключение к каналу связи. Канал связи, а он может быть проводным, телефонным или радио-каналом, оснащен пунктом управления энергетическими объектами и приемником. Обработкой сигналов и их преобразованием в нужную для диспетчера информацию занимается именно приемник. По доставленным персоналу сигналам происходит оценка состояния подстанции.
В большинстве случаев получаемых данных не хватает для полной и объективной оценки состояния энергетической системы. Именно поэтому телесигнализация дополняется телеизмерениями. Система ТИ транслирует на пульте управления показания основных измерительных приборов. Схема телеизмерений входит в систему телемеханики.
Используя средства телеуправления диспетчер может оказывать влияние на распределение электрической энергии при помощи специальных средств ТУ. Для этой цели используется собственный передатчик, который выдает в канал связи определенные команды, поступающие с пульта управления. Переданная команда поступает на приемник, а после передается на автоматические приборы и тем самым воздействует на устройства управления силовым выключателем.
Какие существуют команды телеуправления?
Команда – это сигнал, который направляет передатчик диспетчера в орган управления подстанции. Команда требует беспрекословного и немедленного исполнения.
Команды передаются адресно, а именно: выключателю (конкретному объекту подстанции) и группе устройств разных подстанций.
Система ТУ и особенности ее эксплуатации
Диспетчер с пункта коммутации выполняет определенные задачи, которые отличаются требованиями обеспечения.
Так, ТУ характеризуется оперативностью работы, что существенно повышает надежность электрического снабжения потребителей. Также сохраняются критерии безопасности, которые необходимы при использовании электроэнергии.
Прежде. чем осуществить присоединение по ТУ диспетчер обязательно должен учесть состояние выключателя на удаленной подстанции (включен/выключен). Это может быть выполнено двумя путями: при помощи защиты от аварии автоматикой повторного включения (АПВ) или же оперативным персоналом, который имеет специальный допуск к работе на подстанцию.
Прежде, чем осуществить коммутацию схемы, необходимо в любом случае выполнить все требования к безопасности и собрать информацию у персонала о состоянии схемы и готовности ее включения в нагрузку.
Недобросовестные работники нередко совершают ошибку и допускают халатность в поиске места, где возникает короткое замыкание, с целью ускорить данный процесс.
То есть, персонал включает под нагрузку выключатель после того, как отключат часть потребителей электроэнергии. такой принцип работы чреват неправильным определением поврежденного участка и в электросхеме снова возникает короткое замыкание. Сопутствующими такой оплошности являются высокие нагрузки на используемое оборудование и переток мощности, то есть отклонениями от нормального режима работы.
Каким образом происходит взаимодействие между ТУ и ТС?
Команды передаются через две ступени:
- подготовительная;
- исполнительная.
Благодаря такому двухуровневому процессу снижается вероятность возникновения ошибок. Диспетчер имеет возможность проверить введенные данные (адрес и действие) до отправки сигнала передатчиком. Все командные действия системы телеуправления характеризуются определенным положением исполнительных органов на подстанции. Данное положение подтверждается посредством телесигнализации и принимается диспетчером.
Команда от телесигнализации будет подаваться до тех пор, пока не будет подтвержден акт приема-передачи (квитирование).
Что такое квитирование?
Это операция, которая выполняется оператором, контролирующим поступающие на пульт сигналы, с целью подтверждения приема сигнала и его дальнейшей фиксации на мнемосхеме. Если на мнемосхему сигнал поступает вновь, то это говорит об изменениях состояния объекта контроля. Например, это отображается частым миганием светосигнальной аппаратуры. Также повторное поступление сигнала говорит о несоответствии положения прибора сигнала состоянию контролируемого объекта.
Результатом квитирования является занятие сигнальным прибором того места, которое соответствует действительному состоянию объекта контроля.
Квитирование бывает двух видов:
- индивидуальное квитирование, т.е применение индивидуальных ключей;
- общее квитирование, т.
е. используется одна общая квитирующая кнопка.
е. используется одна общая квитирующая кнопка. В общем квитировании все зависит от комплекта квитирующих реле.
Существуют ситуации, когда команда системы телеуправления не может быть выполнена. В основе этого лежат различные причины. Система телеуправления в таком случае не должна сохранять данную команду и, соответственно, не допускать ее дублирования.
Последующие действия должны проводиться лишь после полной проверки объекта и его функционирования.
Канал связи и его состояние должно быть постоянно под контролем, который осуществляется специальной аппаратурой. Сигнал, что передается по телесигнализации, должен дойти до конечного пункта без каких-либо перемен. Никакие помехи не должны служить причиной снижения достоверности передаваемых команд.
Вся информация, что передается от ТС, сохраняется в памяти аппаратуры до ее подтверждения на пункте управления.
При нарушениях в канале связи команды возобновят свою передачу после восстановления нормального режима работы.
В процессе передачи команды телеуправления нередки ситуации изменений, которые вызывают нежелательное действие электрооборудования или вовсе теряют свой смысл. Во избежание таких случаев или же хотя бы для их минимизации в работу автоматики вводится сообщение телесигнализации предварительно до команд телеуправления.
Оборудования телемеханики могут применять устройства, которые работают как на устаревшей аналоговой базе, так и на современных цифровых технологиях. В последнем случае существенно расширяются возможности электрооборудования, а также улучшается защита от помех в каналах связи.
Вам будет интересно:
- Энергетическая система страны
- Проектирование электроснабжения промышленных предприятий
- Блуждающие токи: причина возникновения и защита от них
4.
1: Основы ввода-вывода — квитирование и буферизация- Последнее обновление
- Сохранить как PDF
- Идентификатор страницы
- 14849
- Harrison Njoroge
- African Virtual University
Этот раздел знакомит учащегося с различными стратегиями, используемыми в интерфейсах ввода/вывода, и другими операциями, возможными на интерфейсе
Детали деятельности Компьютер бесполезен без интерфейса с внешним миром . Есть много разных устройств, которые мы можем подключить к компьютерной системе; клавиатуры, VDU и дисководы являются одними из наиболее знакомых. Независимо от деталей того, как такие устройства подключены, мы можем сказать, что весь ввод-вывод управляется тремя основными стратегиями.
- Запрограммированный ввод/вывод
- Ввод/вывод, управляемый прерываниями
- Прямой доступ к памяти (DMA)
При программируемом вводе-выводе все передачи данных между компьютерной системой и внешними устройствами полностью контролируются компьютерной программой. Часть программы проверит, не требуют ли какие-либо внешние устройства внимания, и будет действовать соответствующим образом. Этот процесс известен как опрос. Программируемый ввод-вывод, вероятно, является наиболее распространенным методом ввода-вывода, потому что он очень дешев и прост в реализации и, как правило, не создает непредвиденных опасностей.
Запрограммированный ввод-вывод Это метод передачи данных между ЦП и периферийным устройством, таким как сетевой адаптер или устройство хранения ATA. В общем, запрограммированный ввод-вывод происходит, когда программное обеспечение, работающее на ЦП, использует инструкции, которые обращаются к адресному пространству ввода-вывода для выполнения передачи данных на устройство ввода-вывода или от него.
Интерфейс PIO сгруппирован в разные режимы, соответствующие разным скоростям передачи. Электрическая сигнализация в разных режимах аналогична — только время цикла между транзакциями уменьшено для достижения более высокой скорости передачи
Режимы PIO требуют большой нагрузки ЦП для настройки транзакции данных и передачи данных. Из-за этой неэффективности интерфейс DMA (и, в конечном итоге, UDMA) был создан для повышения производительности. Простая цифровая логика, необходимая для реализации передачи PIO, по-прежнему делает этот метод передачи полезным сегодня, особенно если не требуются высокие скорости передачи, как во встроенных системах, или с микросхемами FPGA, где можно использовать режим PIO без значительной потери производительности.
Ввод/вывод, управляемый прерыванием Способ управления операциями ввода/вывода, при котором периферийное устройство или терминал, которому необходимо выполнить или получить передачу данных, посылает сигнал, вызывающий установку программного прерывания.
В момент времени, соответствующий уровню приоритета прерывания ввода-вывода по отношению ко всей системе прерываний, процессор входит в подпрограмму обслуживания прерывания (ISR). Функция подпрограммы будет зависеть от системы уровней и приоритетов прерывания, реализованной в процессоре.
В одноуровневой одноприоритетной системе существует только одно прерывание ввода/вывода – логическое ИЛИ всех подключенных устройств ввода/вывода. Соответствующая процедура обслуживания прерывания опрашивает периферийные устройства, чтобы найти устройство с установленным статусом прерывания.
Квитирование Квитирование — это метод управления вводом-выводом для синхронизации устройств ввода-вывода с микропроцессором. Поскольку многие устройства ввода-вывода принимают или выдают информацию гораздо медленнее, чем микропроцессор, этот метод используется для управления микропроцессором для работы с устройством ввода-вывода со скоростью передачи данных устройств ввода-вывода.
Квитирование — это автоматизированный процесс согласования, который динамически устанавливает параметры канала связи, установленного между двумя объектами, прежде чем начнется нормальная связь по каналу. Он следует за физическим установлением канала и предшествует обычной передаче информации. Процесс рукопожатия обычно имеет место для установления правил связи, когда компьютер устанавливает связь с чужим устройством. Когда компьютер обменивается данными с другим устройством, например модемом, принтером или сетевым сервером, ему необходимо установить с ним рукопожатие, чтобы установить соединение.
Квитирование может согласовать параметры, приемлемые для оборудования и систем
на обоих концах канала связи, включая скорость передачи информации, кодовый алфавит, четность, процедуру прерывания и другие функции протокола или оборудования. Рукопожатие — это метод общения между двумя объектами. Однако в документах TCP/IP RFC термин «рукопожатие» чаще всего используется для обозначения трехэтапного установления связи TCP.

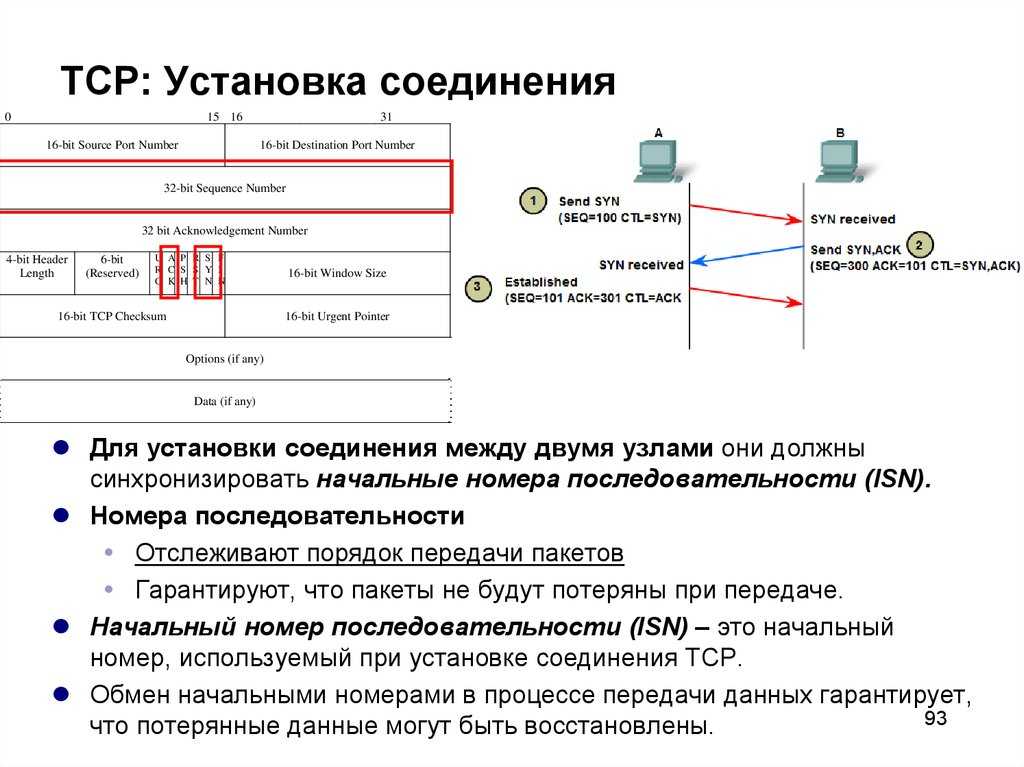

Например, термин «рукопожатие» отсутствует в документах RFC, касающихся FTP или SMTP. Единственным исключением является безопасность транспортного уровня, TLS, настройка, FTP RFC 4217. Вместо термина «рукопожатие» используется FTP RFC 3659.заменяет термин «разговор» на передачу команд.
Простой протокол квитирования может включать только отправку получателем сообщения, означающего «Я получил ваше последнее сообщение и готов отправить мне еще одно». Более сложный протокол квитирования может позволить отправителю спросить получателя, готов ли он к приему, или чтобы получатель ответил отрицательным подтверждением, означающим «Я не получил ваше последнее сообщение правильно, отправьте его повторно» (например, если данные был поврежден в пути).
Квитирование облегчает подключение относительно разнородных систем или оборудования по каналу связи без необходимости вмешательства человека для установки параметров.
Пример: Предположим, что у нас есть принтер, подключенный к системе.
Принтер может печатать со скоростью 100 символов в секунду, но микропроцессор может одновременно отправлять на принтер гораздо больше информации. Вот почему, как только принтер получает достаточно данных для печати, он помещает логический сигнал
1 на свой контакт Busy, указывая, что он занят печатью. Теперь микропроцессор проверяет бит занятости, чтобы решить, занят принтер или нет. Когда принтер освободится, он изменит бит занятости, и микропроцессор снова отправит достаточное количество данных для печати. Этот процесс опроса принтера называется квитированием.
Это процесс передачи данных между программой и внешним устройством. Процесс оптимизации ввода-вывода состоит в основном из максимально возможного использования самой медленной части пути между программой и устройством. Самой медленной частью обычно является физический канал, который часто медленнее, чем ЦП или передача данных из памяти в память. Время, затрачиваемое на обработку ввода-вывода, может сократить количество времени, в течение которого может использоваться канал, тем самым снижая эффективную скорость передачи.
Самым большим фактором для максимизации скорости этого канала часто является сокращение накладных расходов на обработку ввода-вывода.
Буфер — это место временного хранения данных во время их передачи. Буфер часто используется для следующих целей:
- Небольшие запросы ввода-вывода могут быть собраны в буфер, что позволяет значительно сократить накладные расходы, связанные с выполнением множества относительно дорогостоящих системных вызовов.
- Размер буфера сбора этого типа и его обработка могут быть такими, чтобы фактические физические запросы ввода-вывода, отправляемые операционной системе, соответствовали физическим характеристикам используемого устройства.
- Многие структуры файлов данных, такие как файловые структуры f77 и cos, содержат управляющие слова. Во время процесса записи буфер может использоваться как рабочая область, где управляющие слова могут быть вставлены в поток данных (процесс, называемый блокировкой). Затем заблокированные данные записываются на устройство. Во время процесса чтения та же рабочая область буфера может использоваться для проверки и удаления этих контрольных слов перед передачей данных пользователю (деблокировка).
- При случайном доступе к данным одни и те же данные могут запрашиваться много раз. Кэш — это буфер, который хранит старые запросы в буфере на случай, если эти запросы потребуются снова. Кэш, который является достаточно большим и/или эффективным, может избежать значительной части физического ввода-вывода, имея готовые данные в буфере. Когда данные часто находятся в кэш-буфере, говорят о высокой частоте попаданий. Например, если весь файл помещается в кэш и файл присутствует в кэше, для выполнения ввода-вывода больше не требуется физических запросов. В этом случае вероятность попадания составляет 100%.
- Параллельная работа дисков и ЦП часто повышает производительность; поэтому полезно держать ЦП занятым во время перемещения данных. Для этого при записи данные могут передаваться в буфер со скоростью копирования из памяти в память и может выполняться асинхронный запрос ввода-вывода. Затем управление немедленно возвращается программе, которая продолжает выполняться, как если бы ввод-вывод был завершен (процесс, называемый отложенной записью). Аналогичный процесс можно использовать при чтении; в этом процессе данные считываются в буфер до того, как для них будет выдан фактический запрос. Когда он нужен, он уже находится в буфере и может быть передан пользователю на очень высокой скорости. Это другая форма или использование кеша.
Во время процесса чтения та же рабочая область буфера может использоваться для проверки и удаления этих контрольных слов перед передачей данных пользователю (деблокировка).
Затем управление немедленно возвращается программе, которая продолжает выполняться, как если бы ввод-вывод был завершен (процесс, называемый отложенной записью). Аналогичный процесс можно использовать при чтении; в этом процессе данные считываются в буфер до того, как для них будет выдан фактический запрос. Когда он нужен, он уже находится в буфере и может быть передан пользователю на очень высокой скорости. Это другая форма или использование кеша.В этом разделе учащиеся знакомятся с различными способами, интерфейсами доступа и передачи данных. К ним относятся опрос, прерывание и DMA. В них скорость между различными устройствами, подключенными к ЦП, синхронизируется для обеспечения эффективной связи
Оценка1. В чем разница между программируемым вводом-выводом и вводом-выводом, управляемым прерываниями?
Запрограммированный ввод-вывод означает, что программа опрашивает или проверяет какой-либо аппаратный элемент, например.
мышь в цикле.
Для ввода-вывода, управляемого прерываниями, та же самая мышь будет инициировать сигнал программе для обработки события мыши.
2. Каковы одно преимущество и один недостаток каждого?
Преимущество Programmed Driven: простота программирования и понимания
Недостатки: медленный и неэффективный
Преимущество Interrupt Driven: быстрый и эффективный
Недостаток: может быть сложно написать, если вы используете язык низкого уровня.
Может быть сложно заставить разные части хорошо работать вместе. Обычно это делает производитель оборудования или производитель ОС, например. Майкрософт.
Эта страница под названием 4.1: Основы ввода/вывода, рукопожатие и буферизация распространяется под лицензией CC BY-SA, автором, ремиком и/или куратором которой является Харрисон Ньороге (Африканский виртуальный университет) .
- Наверх
- Была ли эта статья полезной?
- Тип изделия
- Раздел или Страница
- Автор
- Харрисон Ньороге
- Лицензия
- CC BY-SA
- Теги
Сила идеального рукопожатия
Сила идеального рукопожатия
«Рукопожатие — ценная форма невербального общения. Это форма интерактивного языка тела, которая дает представление о том, как другой человек смотрит на мир, на себя и на вас. Это жизненно важная, хотя обычно подсознательная часть создания первого впечатления и отправки прощального сообщения».
– Роберт Э. Браун и Доротея Джонсон, «Сила рукопожатия»
Французский поцелуй, китайский поклон; и тем не менее, когда президент Китая недавно встретился с президентом Франции, они обменялись рукопожатием. Ты знаешь почему? Потому что рукопожатие является самым приемлемым приветствием во всем мире. Он выходит за пределы культур.
Какое впечатление вы производите своим рукопожатием?
Никогда не недооценивайте силу идеального рукопожатия! С незапамятных времен мы протягивали руки, чтобы сказать, что пришли с дружбой.
В этом и заключается значение рукопожатия.
Рукопожатие является единственным социально приемлемым способом, которым можно коснуться другого делового человека в западной культуре при первой встрече. Рукопожатие оставляет неизгладимое сообщение другому человеку.
Рукопожатия раскрывают внутренние черты человека, его личность и то, как он относится к человеку, с которым встречается.
Рукопожатие начинает деловые отношения; и это «запечатывает сделку»: «Давайте потрясем». Собственно, это все, что нужно было в свое время между двумя людьми, договорившимися о коммерческой сделке.
В тот момент, когда мы соприкасаемся с кем-то кожей к коже, в нашем организме вырабатывается нечто, называемое окситоцином. Окситоцин – гормон связи. Когда вы обмениваетесь рукопожатием с кем-то, ваше тело производит это; и это именно тот гормон, который вам обоим нужен, чтобы построить доверие, а затем и более глубокую связь.
Почему крепкое рукопожатие так важно?
Потому что менее чем за пять секунд потенциальный работодатель, клиент или деловой партнер может многое узнать о вас — заслуживаете ли вы доверия, уверены в себе и компетентны, и выполняете ли вы свои обязательства.
Хорошее рукопожатие, сопровождаемое прямым зрительным контактом и теплой улыбкой, свидетельствует о том, что вы уверены в себе и заслуживаете доверия — две самые важные черты, которыми должен обладать деловой человек.
Чтобы произвести первое впечатление, нужно крепкое рукопожатие. Чтобы выделиться среди конкурентов, вам нужно крепкое рукопожатие. Чтобы получить работу, вам нужно крепкое рукопожатие. Многие люди потеряли работу и возможности для бизнеса из-за плохого рукопожатия. Вот как важно крепкое рукопожатие.
Как освоить сильное рукопожатие
- Всегда будьте готовы к рукопожатию, убедитесь, что ваша правая рука всегда свободна для рукопожатия. Переложите все, что вы носите, в левую руку, особенно холодные напитки, из-за которых ваши руки могут стать холодными и липкими.
- Никогда не обменивайтесь рукопожатием, когда левая рука находится в кармане. Обе руки должны быть видны.
- Всегда вставайте для рукопожатия — мужчина или женщина.
- Установите зрительный контакт и тепло улыбнитесь . Остерегайтесь слишком много улыбаться, так как это заставит вас выглядеть чрезмерно нетерпеливым. Совет: смотрите в глаза достаточно долго, чтобы отметить цвет глаз собеседника.
- Держите голову прямо и повернитесь лицом к другому человеку плечом к плечу, сердцем к сердцу . Держите около 18 дюймов между вами и другим человеком.
- Гибкие колени ; переместите правую ногу на 2 дюйма впереди левой, когда вытягиваете правую руку.
- Вытяните руку вертикально, подняв большой палец вверх и расставив пальцы . Избегайте ладонью вниз (доминирующая) или ладонью вверх (подчинение). И не протягивайте руку с поднятым вверх большим пальцем и согнутыми пальцами. Направьте большой палец прямо к потолку.
- Не начинайте рукопожатие до тех пор, пока вы не подключитесь к сети и ваши ладони не соприкоснутся.
- Встряхивайте локтем, а не запястьем или плечом, двумя плавными нажатиями.
- Сжимайте, пока не почувствуете, что их мышцы напряглись, а затем остановитесь. Подбери хватку другого человека.
Рукопожатия, которых следует избегать:
- Костодробилка
- Вялая рыба
- Рукопожатие в перчатке
A Всегда здоровайтесь за руку :
- При представлении человека и при прощании.
- Когда кто-то приходит к вам домой или в офис, чтобы навестить вас.
- При знакомстве с человеком и при прощании.
- Когда кто-то приходит к вам домой или в офис, чтобы навестить вас.
- Когда вы встречаете кого-то за пределами вашего дома или офиса.
- Когда вы входите в комнату, вас приветствуют те, кого вы знаете, или вас представляют тем, кого вы не знаете.
- Когда вы уходите с собрания, на котором присутствуют друзья или деловые партнеры.
- Когда вы поздравляете человека, который получил награду или выступил с речью.
- С теми, кто рядом с вами, вашим хозяином и с кем бы вы ни встретились, перемещаясь по комнате.
- После того, как вы подписали контракт.
- В конце игры.
Вопрос о мужчине и женщине
- Исторически мужчины не должны были пожимать руку женщине, но сегодня каждый в бизнесе должен пожимать руку каждому. И мужчина должен пожать женщине такое же крепкое рукопожатие, как и мужчине. Однако в социальных ситуациях мужчина должен ждать, пока женщина первой протянет руку. В Европе мужчина должен ждать, пока женщина протянет ему руку как в бизнесе, так и в социальных ситуациях.
- Как правило, человек с более высоким статусом — мужчина или женщина — инициирует рукопожатие — в западной культуре. Когда другие люди наблюдают за взаимодействием, они воспринимают инициатора как имеющего более высокий статус. Когда женщина подходит к мужчине и протягивает ему руку, инициируя рукопожатие, она тем самым доносит до него, а также до всего остального мира, что считает свой статус как минимум равным, а, возможно, даже выше, чем его.
Когда женщина подходит к мужчине и протягивает ему руку, инициируя рукопожатие, она тем самым доносит до него, а также до всего остального мира, что считает свой статус как минимум равным, а, возможно, даже выше, чем его.
Рукопожатие на международном уровне
Рукопожатие может различаться в зависимости от культуры. Например, на Ближнем Востоке рукопожатие довольно вялое и продолжительное. В Японии уместно легкое рукопожатие и кивок головой. Сделайте свою домашнюю работу, прежде чем отправиться в другую страну по делам. Первые впечатления производятся за секунды; и первое впечатление начинается с вашего приветствия.
Домашнее задание
Пожать руку нескольким людям в офисе и попросить их оценить ваше рукопожатие? Это слишком слабо? Это слишком сильно? Или это крепкое рукопожатие, сопровождаемое уверенным, теплым, открытым языком тела?
от: Патриция Нейпир -Фитцпатрик
апрель 2019 г.
If a computer or other device cannot transmit t h e handshake signal r e qu ired by a connected equipment, the signal (e.g. RTS) [… ] можно создать. westermo.com:80 westermo.com:80 | El convertidor almacenatempormente los datos recibidos, y los retransmite a la velocidad que эль рецептор puede manejar. westermo.com:80 westermo.com:80 |
Таким образом, преобразователь также можно использовать для подключения оборудования, имеющего сигнал квитирования s n o 0366 . socomec-ups.co.in socomec-ups.co.in | De este modo, se pude utilizar para conectar equipos en los que la gestin no se realiza mediante control de flujo. socomec-ups.co.in socomec-ups.co.in |
B ut a рукопожатие i s j u 0365 a рукопожатие . America.gov America.gov | P e ro un apretn d e manos e s sl o un apretn de manos. America.gov America.gov |
Боюсь, видите ли, что найдутся хитрые, хитрые и хитрые чиновники, которым удастся принести пользу […] отсюда идут ld e n рукопожатие . europarl.europa.eu europarl.europa.eu | Назовите мне тему, которая поможет вам разобраться в функциях и списках, которые вы должны подтвердить [. europarl.europa.eu europarl.europa.eu |
Т h e рукопожатие a l поэтому […] Функция – служит подтверждением передачи ответственности при смене смены. holmenpaper.com holmenpaper.com | E л апретн де м анос т амбин […] tiene una funcin prctica: sirve como confirmacin del traspaso de responsabilidad al cambiar de turno. holmenpaper.com holmenpaper.com |
Он не содержит ANA Y ‘ Руководство P R EM IUM IUM IUM IUM IUM IUM IUM IUM IUM IUM IUM IUM IUM IUM IUM IUM IUM IUM. Нормативные документы. eur-lex. eur-lex.europa.eu | No prev una indemnizacin global, sino nicamente tiene porobjetivo reducire incluso, en algunos casos, suprimir los coeficientes correctores previstos en el Estatuto. eur-lex.europa.eu eur-lex.europa.eu |
Заинтересованных в аренде людей отворачивают с дружелюбной улыбкой a nd a рукопожатие , a a nd они покидают жилье, не подозревая, что они являются жертвами дискриминации. money-wise.org money-wise.org | A la persona interesada en alquilar se la despide con una sonrisa amigable y un apretn d e manos , y se va sin sospechar que fue vctima de diversin en la vivienda. money-wise.org money-wise.org |
Если бы у вас был выбор в этом вопросе, естественно, вы бы выбрали [. согнут. logitech.com logitech.com | Si la mano pudiera elegir, naturalmente acceptara el ngulo […] de un apre t n de manos cuan do el brazo […] есть доб. logitech.com logitech.com |
Ирландцы прислали c le a r signal t h at они хотят оставаться в центре единого континента. europarl.europa.eu europarl.europa.eu | Los irlandeses han enviado un mensaje claro: desean continuar en el centro de un continente unido. europarl.europa.eu europarl.europa.eu |
Крест-фактор: [. измеряется относительно среднего арифметического значения. deltaohm.com.br deltaohm.com.br | Эль-фактор амплитуды: es la relacin entre el valor de […] пико де л печать y е л доблесть eficaz де ла печать , я ди дос уважение […] al valor medio aritmtico. deltaohm.com.br deltaohm.com.br |
Поэтому Франция приказала Eutelsat остановить […] передача t h e сигнал . europarl.europa.eu europarl. | Francia ha ordenado por tanto a Eutelsat que cese la […] Трансм это в де л а уплотнение . europarl.europa.eu europarl.europa.eu |
Т ч я s signal i s o ften use d i n handshaking . utax.de utax.de | E ST A SEAL S E U TILIZ A ОБЩИЙ0366 . utax.de utax.de |
Вам будет еще труднее убедить бизнесмена в том, что этот рабочий должен продолжать работать дольше, и, в частности, еще труднее, чем когда люди знают, что эти бумаги пишут люди, которые рассчитывают дожить до пятидесяти. europarl.europa.eu europarl.europa.eu | Y ms Problemtico Resultsa convencer al empresario de que dicho trabajador debe continuar en el trabajo y, sobre todo, an ms difcil cuando esa gente sabe que tales disposiciones estn elaboradas por individuos que esperan poder jubilarse a los cincuenta aos o poco msin una оро. europarl.europa.eu europarl.europa.eu |
Химическая реакция […] создается в e ve r y рукопожатие . agniyoga.org agniyoga.org | E n t odo apretn de manos s […] una reaccin qumica. agniyoga.org agniyoga.org |
Члены клуба также обязательно приветствуют всех участников и [. lionsclubs.org lionsclubs.org | Los socios del club tambin se cercioran de saludar a todos los […] socialos e invitados c on un ap re tn de manos […] до воссоединения. lionsclubs.org lionsclubs.org |
Многие соглашения, которые использовались для […] на a рукопожатие n o w требуется […] письменный договор, определяющий права и обязанности каждой стороны. lionsclubs.org lionsclubs.org | Много акуэрдос-ке-се-селлабан […]
con un a pr etn de manos ah ora r eq uieren [. un contrato escrito para definir los derechos y obligaciones de las partes. lionsclubs.org lionsclubs.org |
Ручки Wacom позволяют держать […] рука в отн топор e d рукопожатие p o si […] скручивание предплечья. wacom.eu wacom.eu | Los lpices de Wacom le permissionen mantener la mano en una […] postura re laja da, evitando as ten er que torcer […] эль антебразо. wacom.eu wacom.eu |
И если кто […]
дает мне очень st ro n g рукопожатие , t ha t 9036, память возвращается [. потому что несколько раз, что мы боялись, он […] раньше очень сильно сжимал мою руку. ushmm.org ushmm.org | Y si hoy alguien me da […] u n apretn d e manos muy f uert e, revivo aq uel re cuerdo , […] porque las pocas veces que tuvimos miedo, […] l me apretaba la mano muy fuerte. ushmm.org ushmm.org |
В этом случае вам понадобится специальная перчатка, чтобы воссоздать […] ощущение t h e рукопожатие i n t рука. network.imdea.org network.imdea.org | En ese caso, se necesitara un guante especial, para ser capaz de [. network.imdea.org network.imdea.org |
На церемонии открытия Обама пересек комнату […] для истории или i c рукопожатие w i th Чавес, […] ход, который поверг правого в волнение. cipamericas.org cipamericas.org | На церемонии инаугурации Обамы крус-эль-салн […] пункт эль привет улица ico апретен де человек с, […] que llen de sobresalto a la derecha. cipamericas.org cipamericas.org |
Примечательно то, что соглашение было заключено с -й a рукопожатие ; n o контрактов. ottobock.com ottobock.com | Cabe destacar que nos comprometimos a este acuerdo co n un a pr etn de manos, sin celebar contrato alguno. ottobock.com ottobock.com |
На этом будет сосредоточена большая тяжелая работа — посмотрим, сможем ли мы […] опирайтесь на это cor di a l рукопожатие . America.gov America.gov | Es el foco de mucho trabajo arduo – para ver si podemos construir sobre la base […] de ese co rdial apretn de ma no s. America.gov America.gov |
Чтобы привести более осязаемый пример: в виртуальной реальности вы можете пожать чужую руку, [. network.imdea.org network.imdea.org | Pone un ejemplo muy cercano: darle la mano a otra persona en realidad […] виртуальный год ti r es e apretn c omo si fuera […] Вердад. network.imdea.org network.imdea.org |
Возврат ni n g сигнал f r om средства […] слишком слабый. storage.toshiba.eu storage.toshiba.eu | L a уплотнение d e r esp uesta d el medio es […] demasiado dbil. storage.toshiba.eu storage. |
Их встречают у входной двери fi r m рукопожатием b y y y t 6 t t 2. lasalle.org lasalle.org | Дос о трес-де-лос-мучачос-ле-салудан ан-ла-пуэрта-главный кон ип enrgico apretn де Манос. lasalle.org lasalle.org |
К ней вернулось хорошее настроение, и она застенчиво приветствует посетителей […] неловкое левое-ха nd e d рукопожатие . unicef.org unicef.org | Ha recobrado el buen юмор y tmidamente recibe a los visitantes […] tendindoles la m ano izquierda en un complicado gesto. unicef.org unicef. |
Однако, если STM не используется, железнодорожная компания должна обеспечить отсутствие o f a ‘ 0366 ‘ ( = обработка ETCS переходов между классом A и классом B на стороне пути), тем не менее, осуществляется должным образом. eur-lex.europa.eu eur-lex.europa.eu | Sin эмбарго, си не се utiliza ип STM, ла empresa ferroviaria deber garantizar que se gestiona adecuadamente la ausencia de intercambios (es decir, de manejo por ETCS de las Transiciones entre la clase A y la clase B en tierra). eur-lex.europa.eu eur-lex.europa.eu |
Быстрый ответ на обвинения в злоупотреблениях, сопровождаемый подотчетностью, отправляет однозначный OC A L . задержанных недопустимы ни при каких обстоятельствах. |
..]
de esta atract iv a offer .
europa.eu
..]
угол из a рукопожатие w h en ваша рука […]
..]
ratio between t h e signal p e ak level and t h e signal e f fe активная стоимость, […]
europa.eu
или начало пятидесятых с ходу ld e n рукопожатие .
..]
гости wi th a рукопожатие b e fo re встреча.
..]
..]
..]
regenera r la sensacin de l апретен де манос.
..]
и чувствовать th a t рукопожатие , a s если бы это было реально.
toshiba.eu
org
