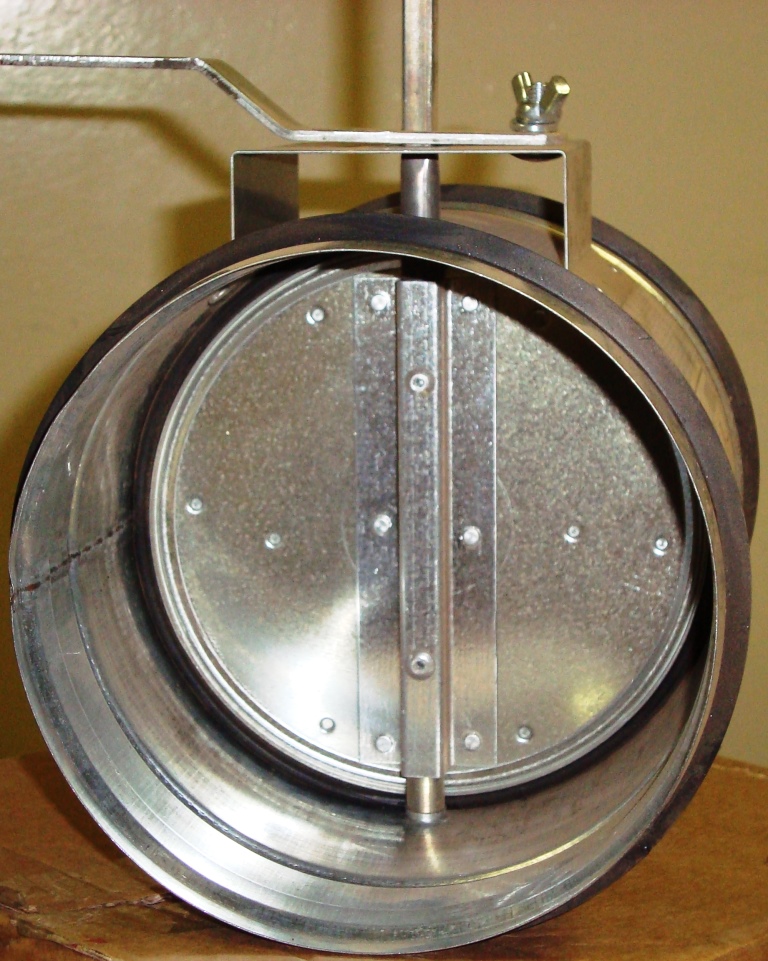

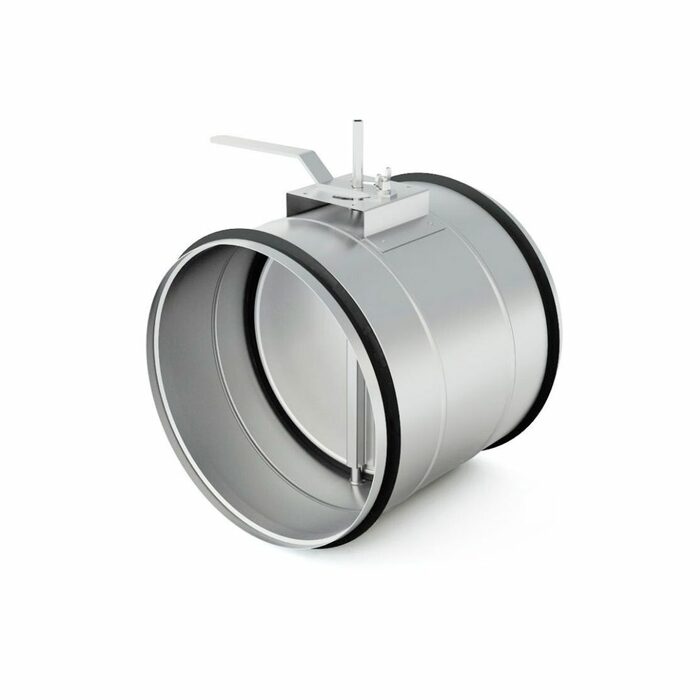

Клапан для круглых воздуховодов КВК
Воздушные клапаны КВК предназначены для регулирования потока воздуха или перекрывания воздушных каналов.
Корпус и заслонка клапанов изготавливаются из стального оцинкованного листа.
- КВК-М – снабжена резиновым уплотнением, обеспечивающим плотное перекрывание канала. Управление осуществляется с помощью электрического привода, для которого прилагается подставка;
- КВК-Р – не предназначена для перекрывания канала, выполнена усеченной с боков, благодаря чему получена линеаризованная зависимость расхода воздуха через клапан в зависимости от угла поворота заслонки. Имеет ручное управление, для чего сам клапан комплектуется ручкой с возможностью фиксирования ее положения.
Корпус с двух сторон снабжён резиновыми уплотнениями для подсоединения воздуховодов или других компонентов вентиляционной системы.
Заслонка клапанов снабжена силиконовым уплотнением, вал заслонки установлен на втулках из полиамида.
Подставка под электропривод, электропривод
Технические характеристики клапанов КВК-М и КВК-Р
| Модель | ØD, мм | A, мм | B, мм | C, мм | E, мм | F, мм | G, мм | Момент вращения, Нм | Вес, кг |
| КВК-100М | 98 | 203 | 200 | 106 | 8 | 90 | 47 | 2 | 0,38 |
| КВК-125М | 123 | 233 | 200 | 106 | 8 | 90 | 47 | 2 | 0,53 |
| КВК-160М | 158 | 265 | 200 | 106 | 8 | 90 | 47 | 3 | 0,74 |
| КВК-200М | 198 | 312 | 200 | 106 | 8 | 90 | 47 | 3 | 1,11 |
| КВК-250М | 248 | 365 | 200 | 106 | 8 | 90 | 47 | 3 | 1,56 |
| КВК-315М | 313 | 430 | 200 | 106 | 8 | 90 | 47 | 3 | 2,12 |
| КВК-355М | 353 | 472 | 200 | 106 | 8 | 90 | 47 | 3 | |
| КВК-400М | 399 | 518 | 200 | 106 | 8 | 90 | 47 | 3 | 2,91 |
| КВК-500M | 498 | 620 | 272 | 126 | 12 | 90 | 73 | 5 | 6,40 |
| КВК-630M | 628 | 750 | 272 | 126 | 12 | 90 | 73 | 6 | 9,80 |
| КВК-100Р | 98 | 163 | 200 | 106 | 8 | 50 | 47 | 2 | 0,38 |
| КВК-125Р | 123 | 193 | 200 | 106 | 8 | 50 | 47 | 2 | 0,53 |
| КВК-160Р | 158 | 225 | 200 | 106 | 8 | 50 | 47 | 3 | 0,74 |
| КВК-200Р | 198 | 272 | 200 | 106 | 8 | 50 | 47 | 3 | 1,11 |
| КВК-250Р | 248 | 325 | 200 | 106 | 8 | 50 | 47 | 3 | 1,56 |
| КВК-315Р | 313 | 390 | 200 | 106 | 8 | 50 | 47 | 3 | 2,12 |
| КВК-355Р | 353 | 432 | 200 | 106 | 8 | 50 | 47 | 3 | 2,40 |
| КВК-400Р | 399 | 478 | 200 | 106 | 8 | 50 | 47 | 3 | 2,91 |
| КВК-500Р | 498 | 580 | 272 | 126 | 12 | 50 | 73 | 5 | 5,80 |
| КВК-630Р | 628 | 720 | 272 | 126 | 12 | 50 | 73 | 6 | 8,00 |
Назад к списку
Воздушные клапаны квк, авк, увк, кву, ква.
Воздушные клапаны КВК. Дроссель-клапан Регулировочный клапан квкИспользуется данный тип клапанов КВК для перекрытия воздушных каналов, а также с целью регулирования расхода воздуха. Заслонка и корпус клапанов изготавливают из оцинкованного листа стали. Заслонка клапана КВК-…М имеет резиновое уплотнение, которое обеспечивает плотное перекрывание канала; заслонка КВК-…Р не предназначается для перекрывания клапана. Она усечена с боков, благодаря чему получилась линеазированная зависимость расхода воздуха через клапан в соответствии с углом поворота заслонки. Корпус клапана имеет резиновые уплотнители, необходимые для объединения с воздуховодами или прочими компонентами системы вентиляции.
Управлять воздушными клапанами можно вручную при помощи рукоятки, которая позволяет зафиксировать заслонку в требуемом положении, а также при помощи привода.
Клапаны не теряют работоспособность и продолжают функционировать при любой пространственной ориентации.

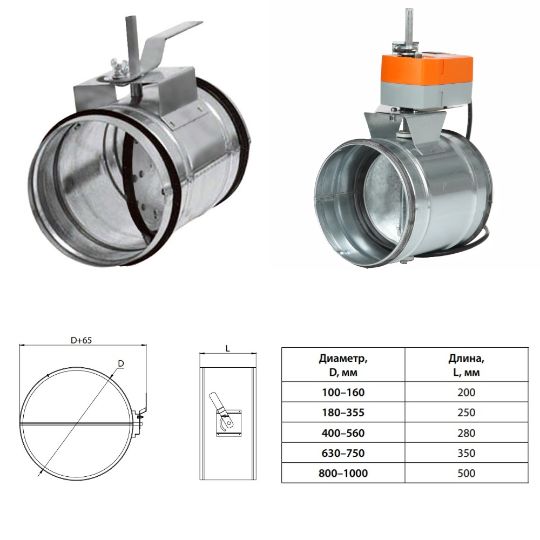

Габаритные размеры воздушных клапанов КВК
| Модель | Размеры, (мм) | Момент вращения, Нм | ||||||
|---|---|---|---|---|---|---|---|---|
| Ø D | А | В | С | Е | F | G | ||
| Воздушный клапан КВК-100М | 100 | 203 | 200 | 106 | 8 | 90 | 47 | 2 |
| Воздушный клапан КВК-125М | 125 | 233 | 200 | 106 | 8 | 90 | 47 | 2 |
| Воздушный клапан КВК-160М | 160 | 265 | 200 | 106 | 8 | 90 | 47 | 3 |
| Воздушный клапан КВК-200М | 200 | 312 | 200 | 106 | 8 | 90 | 47 | 3 |
| Воздушный клапан КВК-250М | 250 | 365 | 200 | 106 | 8 | 90 | 47 | 3 |
| Воздушный клапан КВК-315М | 315 | 430 | 200 | 106 | 8 | 90 | 47 | 3 |
| Воздушный клапан КВК-355М | 355 | 472 | 200 | 106 | 8 | 90 | 47 | 3 |
| Воздушный клапан КВК-400М | 400 | 518 | 200 | 106 | 8 | 90 | 47 | 3 |
| Воздушный клапан КВК-500М | 500 | 620 | 272 | 126 | 12 | 90 | 73 | 5 |
| Воздушный клапан КВК-630М | 630 | 750 | 272 | 126 | 12 | 90 | 73 | 6 |
| Воздушный клапан КВК-100Р | 100 | 163 | 200 | 8 | 50 | 47 | 2 | |
| Воздушный клапан КВК-125Р | 125 | 193 | 200 | 106 | 8 | 50 | 47 | 2 |
| Воздушный клапан КВК-160Р | 160 | 225 | 200 | 106 | 8 | 50 | 47 | 3 |
| Воздушный клапан КВК-200Р | 200 | 272 | 200 | 106 | 8 | 50 | 47 | 3 |
| Воздушный клапан КВК-250Р | 250 | 325 | 200 | 106 | 8 | 50 | 47 | 3 |
| Воздушный клапан КВК-315Р | 315 | 390 | 200 | 106 | 8 | 50 | 47 | 3 |
| Воздушный клапан КВК-355Р | 355 | 432 | 200 | 106 | 8 | 50 | 47 | 3 |
| Воздушный клапан КВК-400Р | 400 | 478 | 200 | 106 | 8 | 50 | 47 | 3 |
| Воздушный клапан КВК-500Р | 500 | 580 | 272 | 126 | 12 | 50 | 73 | 5 |
| Воздушный клапан КВК-630Р | 630 | 720 | 272 | 126 | 12 | 50 | 73 | 6 |
Воздушные клапаны КВК- .
..М предназначены для регулирования потока воздуха или перекрывания воздушных каналов. Корпус и заслонка клапанов изготавливаются из стального оцинкованного листа. Заслонка клапанов снабжена силиконовым уплотнением.
Воздушные клапаны КВК-…Р предназначены для регулирования потока воздуха, по типу дроссель-клапана. Корпус и заслонка клапанов изготавливаются из стального оцинкованного листа. Заслонка клапанов выполнена усеченной с боков, такая конструкция позволяет получить линеаризованную зависимость расхода воздуха через клапан в зависимости от угла поворота заслонки.
Управление воздушных клапанов КВК осуществляется с помощью ручного или электрического привода. Для регулирования положения заслонки вручную клапан комплектуется ручкой с возможностью фиксирования ее положения. Вал заслонки установлен на втулках из полиамида.
Аксессуары: подставка под электропривод, электропривод.
Габаритные и присоединительные размеры клапана КВК:
Тип клапана ØD, мм А, мм В, мм С, мм Момент вращения, Нм Вес, кг
КВК 100 100 163 200 106 1,0 0,38
КВК 125 125 193 200 106 1,0 0,53
КВК 160 160 225 200 106 1,0 0,74
Воздушные клапаны квк, авк, увк, кву, ква. Воздушные клапаны квк арктос Дроссель клапан с ручным управлением квк 100м
Клапаны КВК-М и КВК-Р для круглых воздуховодов:Воздушные клапаны КВК- …М предназначены для регулирования потока воздуха или перекрывания воздушных каналов. Корпус и заслонка клапанов изготавливаются из стального оцинкованного листа. Заслонка клапанов снабжена силиконовым уплотнением.
Воздушные клапаны КВК-…Р предназначены для регулирования потока воздуха, по типу дроссель-клапана. Корпус и заслонка клапанов изготавливаются из стального оцинкованного листа. Заслонка клапанов выполнена усеченной с боков, такая конструкция позволяет получить линеаризованную зависимость расхода воздуха через клапан в зависимости от угла поворота заслонки.
Корпус с двух сторон снабжён резиновыми уплотнениями для подсоединения воздуховодов или других компонентов вентиляционной системы.
Управление воздушных клапанов КВК осуществляется с помощью ручного или электрического привода. Для регулирования положения заслонки вручную клапан комплектуется ручкой с возможностью фиксирования ее положения. Вал заслонки установлен на втулках из полиамида.
Аксессуары: подставка под электропривод, электропривод.
Габаритные и присоединительные размеры клапана КВК:
Тип клапана ØD, мм А, мм В, мм С, мм Момент вращения, Нм Вес, кг
КВК 100 100 163 200 106 1,0 0,38
КВК 125 125 193 200 106 1,0 0,53
КВК 160 160 225 200 106 1,0 0,74
Используется данный тип клапанов КВК для перекрытия воздушных каналов, а также с целью регулирования расхода воздуха. Заслонка и корпус клапанов изготавливают из оцинкованного листа стали. Заслонка клапана КВК-…М имеет резиновое уплотнение, которое обеспечивает плотное перекрывание канала; заслонка КВК-…Р не предназначается для перекрывания клапана.
Она усечена с боков, благодаря чему получилась линеазированная зависимость расхода воздуха через клапан в соответствии с углом поворота заслонки. Корпус клапана имеет резиновые уплотнители, необходимые для объединения с воздуховодами или прочими компонентами системы вентиляции.
Управлять воздушными клапанами можно вручную при помощи рукоятки, которая позволяет зафиксировать заслонку в требуемом положении, а также при помощи привода.
Клапаны не теряют работоспособность и продолжают функционировать при любой пространственной ориентации.
Габаритные размеры воздушных клапанов КВК
| Модель | Размеры, (мм) | Момент вращения, Нм | ||||||
|---|---|---|---|---|---|---|---|---|
| Ø D | А | В | С | Е | F | G | ||
| Воздушный клапан КВК-100М | 100 | 203 | 200 | 106 | 8 | 90 | 47 | 2 |
| Воздушный клапан КВК-125М | 125 | 233 | 200 | 106 | 8 | 90 | 47 | 2 |
| Воздушный клапан КВК-160М | 160 | 265 | 200 | 106 | 8 | 90 | 47 | 3 |
| Воздушный клапан КВК-200М | 200 | 312 | 200 | 106 | 8 | 90 | 47 | 3 |
| Воздушный клапан КВК-250М | 250 | 365 | 200 | 106 | 8 | 90 | 47 | 3 |
| Воздушный клапан КВК-315М | 315 | 430 | 200 | 106 | 8 | 90 | 47 | 3 |
| Воздушный клапан КВК-355М | 355 | 472 | 200 | 106 | 8 | 90 | 47 | 3 |
| Воздушный клапан КВК-400М | 400 | 518 | 200 | 106 | 8 | 90 | 47 | 3 |
| Воздушный клапан КВК-500М | 500 | 620 | 272 | 126 | 12 | 90 | 73 | 5 |
| Воздушный клапан КВК-630М | 630 | 750 | 272 | 126 | 12 | 90 | 73 | 6 |
| Воздушный клапан КВК-100Р | 100 | 163 | 200 | 106 | 8 | 50 | 47 | 2 |
| Воздушный клапан КВК-125Р | 125 | 193 | 200 | 106 | 8 | 50 | 47 | 2 |
| Воздушный клапан КВК-160Р | 160 | 225 | 200 | 106 | 8 | 50 | 47 | 3 |
| Воздушный клапан КВК-200Р | 200 | 272 | 200 | 106 | 8 | 50 | 47 | 3 |
| Воздушный клапан КВК-250Р | 250 | 325 | 200 | 106 | 8 | 50 | 47 | 3 |
| Воздушный клапан КВК-315Р | 315 | 390 | 200 | 106 | 8 | 50 | 47 | 3 |
| Воздушный клапан КВК-355Р | 355 | 432 | 200 | 106 | 8 | 50 | 47 | 3 |
| Воздушный клапан КВК-400Р | 400 | 478 | 200 | 106 | 8 | 50 | 47 | 3 |
| Воздушный клапан КВК-500Р | 500 | 580 | 272 | 126 | 12 | 50 | 73 | 5 |
| Воздушный клапан КВК-630Р | 630 | 720 | 272 | 126 | 12 | 50 | 73 | 6 |
