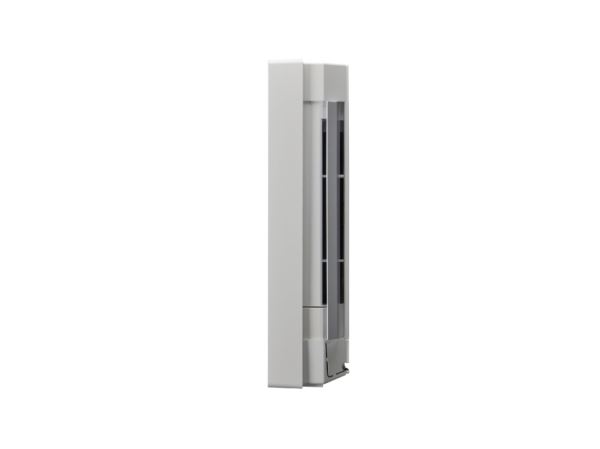

Сплит-система LG Artcool Stylist A-09IWK
Все товары представленные в нашем магазине, сертифицирован в установленом законом порядке, имеет ОФИЦИАЛЬНУЮ гарантию производителя, реализуется строго в рамках постановления Правительства РФ N 612 от 27 сентября 2007 г.
Тип : сплит-система
Режимы работы : охлаждение/обогрев/осушение/вентиляция
Тип монтажа : настенный
Комплектация : внутренний блок
внешний блок
Кол-во внутренних блоков : 1 шт
Производительность
Рекомендуемая площадь помещения : 25 м²
Потребляемая мощность (охлаждение/нагрев) : 780/830 Вт
Мощность в режиме охлаждения : 2500 Вт
Мощность в режиме обогрева : 3000 Вт
Циркуляция воздуха : 370 м³/час
Удаление влаги : 1.2 л/час
Уровень шума (макс/мин) : 39/19 дБ / внешний блок – 45 дБ /
Функции и возможности
Функции : инверторное управление
автовыбор режима работы
таймер
ночной режим
авторестарт
самоочистка
самодиагностика
Характеристики
Тип хладагента : R410А
Максимальный перепад высот между блоками : 7 м
Минимальная t для режима охлаждения : -10 °C
Минимальная t для режима обогрева : -15 °C
Фильтры : пылеулавливающий
Общее
Габариты внутреннего блока (ШхВхГ) : 645x645x121 мм / вес – 18 кг /
Габариты оконного/внешнего блока (ШхВхГ) : 770x545x288 мм / вес — 34 кг /
Официальный сайт : lg.
comНачало продаж : март 2014
*
Все сведения, указанные на сайте, включая характеристики товаров, наличия на складе, стоимости товаров, носят исключительно информационный характер и ни при каких условиях не являются публичной офертой или иной офертой, определяемой положениями Статьи 435 и ст. 437 п. 2 Гражданского кодекса Российской Федерации.
Производитель на свое усмотрение и без дополнительных уведомлений может менять комплектацию, внешний вид, страну производства и технические характеристики модели.
Приведенные в разделе розничные цены имеют ознакомительный характер и не являются обязательными к исполнению организацией.
Изображения товаров и видео представленные в каталоге на сайте, приведены только для иллюстрации и могут не соответствовать точной модели продукта.
Каталог на сайте не может в полной мере передавать достоверную информацию о свойствах, комплектации и характеристиках товара, включая цвета, размеры и формы.
Информация о технических характеристиках товаров, указанная на сайте, может быть изменена производителем в одностороннем порядке.
Пожалуйста уточняйте подробную информацию о товаре при оформлении заказа и в инструкции при получении товара.
| Вес внешнего блока | — 34 кг |
| Вес внутреннего блока | 18 кг |
| Габариты внешнего блока (ШхВхГ) | 770x545x288 мм |
| Габариты внут. блока (ШхВхГ) | 645x645x121 мм |
| Комплектация | внутренний блок внешний блок |
| Максимальная длина труб | 15 м |
| Потребляемая мощность (охлаждение/нагрев) | 780/830 Вт |
| Режимы работы | охлаждение/обогрев/осушение/вентиляция |
| Тип хладагента | R410А |
| Фильтры | пылеулавливающий |
| Функции | инверторное управление автовыбор режима работы таймер ночной режим авторестарт самоочистка самодиагностика |
| Тип | сплит-система |
| Тип монтажа | настенный |
| Кол-во внутренних блоков | 1 шт |
| Рекомендуемая площадь помещения | 25 м² |
| Циркуляция воздуха | 370 м³/час |
| Мощность в режиме охлаждения | 2500 Вт |
| Мощность в режиме обогрева | 3000 Вт |
| Минимальная t для режима охлаждения | -10 °C |
| Минимальная t для режима обогрева | -15 °C |
Мин. | 19 дБ |
| Макс. уровень шума | 39 дБ |
| Нар. блок уровень шума | 45 дБ |
| Инверторное управление | да |
| Ночной режим | да |
| Самоочистка | да |
| Функция (обогрев) | да |
| Макс. перепад высот между блоками | 7 м |
| Ширина внешнего блока | 770 мм |
| Ширина внутреннего блока | 645 мм |
| Глубина внешнего блока | 288 мм |
| Глубина внутреннего блока | 121 мм |
| Высота внешнего блока | 545 мм |
| Высота внутреннего блока | 645 мм |
| Начало продаж (год) | 2014 |
| Цвет внутреннего блока | белый |
Написать отзыв
LG Artcool Stylist 09 (A09IWK/A09UWK)
0.
00 ₴
Новый ARTCOOL Stylist – это настоящий дизайнерский шедевр
Невероятно стильный элемент интерьера, который не только эффективно охлаждает воздух, но и украшает пространство вокруг себя. Новый ARTCOOL Stylist – это настоящий дизайнерский шедевр. Глубина корпуса всего 121 мм. Кондиционер LG Inverter V Artcool Stylist имеет низкий уровень шума 19 дБ. Сделано в Южной Корее.
Количество LG Artcool Stylist 09 (A09IWK/A09UWK)
Артикул: LG-01 Категории: Инверторные кондиционеры, Кондиционирование, Настенные кондиционеры (бытовые), Сплит системы
- Описание
- Детали
Описание
Новый ARTCOOL Stylist – это настоящий дизайнерский шедевр
Невероятно стильный элемент интерьера, который не только эффективно охлаждает воздух, но и украшает пространство вокруг себя.
Новый ARTCOOL Stylist – это настоящий дизайнерский шедевр. Глубина корпуса всего 121 мм. Кондиционер LG Inverter V Artcool Stylist имеет низкий уровень шума 19 дБ. Сделано в Южной Корее.
Особенности LG Inverter V Artcool Stylist:
Светодиодная подсветка внутреннего блока, 26 различных оттенков
Инверторная технология Inverter V
Класс энергоэффективности А
Уровень шума в ночном режиме 19 дБ
Воздушный поток 3D
Режим эффективного нагрева
Новый антибактериальный фильтр
Революционный пульт управления
Уникальный тонкий квадратный корпус кондиционера LG Inverter V Artcool Stylist идеально впишется в любой интерьер. От классического до минимализма. В любой квартире, в любом доме ? новый Artcool Stylist никого не оставит равнодушным
Благодаря распределению воздуха по принципу 3D, мы гарантируем, что новый кондиционер LG Inverter V Artcool Stylist можно устанавливать даже над спальным местом.
Такого Вы еще не видели. Абсолютно новый подход к управлению кондиционером LG.
Новый пульт сочетает в себе стильный дизайн, полностью сенсорное управление и цветной дисплей
| Модель | Artcool Stylist |
|---|---|
| Гарантия | 36 |
| Тип оборудования | Кондиционеры |
| Производительность холода (кВт) | 2,5 |
| Производительность тепла (кВт) | 3 |
| Портебление электроэнегрии на охлаждение (кВт) | 0,78 |
| Потребление электроэнегрии на отопление (кВт) | 0,83 |
| Электропитание (В/фаз/Гц) | 220В/1фаза/50Гц |
| Эффективность SCOP | 3,61 |
| Эффективность SEER | 3,21 |
| Расход воздуха (М3/ч) | 570-630 |
| Шум наружного блока (дБ) | 45 |
| Шум внутреннего блока (дБ) | 19-39 |
| Размеры наружного блока (ШхДхВ) | 770х545х288 |
| Размеры внутреннего блока (ШхДхВ) | 645х645х121 |
| Диаметр труб (мм) | 6,35/9,52 |
| Длинна/перепад фреон провода | 15/- |
| Рабочая жидкость/газ | Фреон R410 |
LG Art Cool Stylist Инверторный тепловой насос G12WL-NS3 3 5kW/12000 Btu A 240V 50Hz
1096,70 фунтов стерлингов 913,92 фунтов стерлингов (без НДС)
Статус на складе: В наличии
Информация Отзывы Это действительно уникальный и ультратонкий инвертор теплового насоса для кондиционирования воздуха от LG Air Conditioning.
Пульт дистанционного управления также уникален и не менее привлекателен благодаря 3,4-дюймовому сенсорному дисплею в элегантном округлом дизайне. Он включает в себя расширенные функции управления для настройки таких параметров, как цвет и яркость светодиодного освещения. Вы также можете увидеть полезную информацию, такую как режим работы, температура и время на дисплее.
Artcool Stylist Inverter V является преемником оригинальной LG Artcool Gallery , выпущенной в 2001 году. Имея толщину всего 121 мм, новый AC на 25 мм тоньше, чем его предшественник, и висит на любой стене, ненавязчиво повышая привлекательность комнаты. Поскольку для борьбы с избыточным конденсатом не требуются водопроводные трубы, устройство можно легко установить. Хотя эта премиальная модель переменного тока оснащена передовой инверторной технологией LG, которая обеспечивает эффективную, почти бесшумную работу, а также большую экономию энергии, гладкий дизайн модели является самой важной особенностью.
Технические характеристики:
| Модель: G12WL-NS3 | |||
| Теплопередача (источник/приемник) | – | Воздух-воздух | |
| Тип прибора | – | Охлаждение/обогрев (инверторный тепловой насос) | |
| Холодопроизводительность | Вт | 1300~3500~4000 | |
| Тепловая мощность | Вт | 1300~3500~5000 | |
| Потребляемая мощность | Охлаждение/Обогрев | Вт | 1090/970 |
| Рабочий ток | Охлаждение/Обогрев | А | 5,0/4,5 |
| Пусковой ток | Охлаждение/Обогрев | А | 5,0/4,5 |
| Максимальный ток | Охлаждение/Обогрев | А | 6,0/7,0 |
| ВИДЯЩАЯ | В/В | 5,6 | |
| СЦЕНАРИЙ | В/В | 3,8 | |
| Класс энергоэффективности* | Охлаждение/обогрев | – | А+/А |
| *А (более эффективный), | |||
| G (менее эффективный) | |||
| Годовое потребление энергии | Охлаждение/Обогрев | кВтч | 220/1224 |
| Блок питания | Ø / В / Гц | 1/220~240/50 | |
| Расход воздуха | В помещении, макс. | м3/мин | 10,5 |
| Открытый, макс. | 33 | ||
| Удаление влаги | кг/ч | 1,5 | |
| Уровень звукового давления | Внутренний, H/M/L (охлаждение) | дБ(А)+3 | 39/34/29 |
| Внутренний, H/M/L (отопление) | дБ(А)+3 | 39/35/32 | |
| Открытый, макс. | дБ(А)+3 | 45 | |
| Уровень звуковой мощности | В помещении, макс. | дБ(А) | 60 |
| Открытый, макс. | дБ(А) | 65 | |
| Хладагент и заправка (на 7,5 м) | г | R410A, 1000 | |
| Дополнительная заправка хладагентом | г/м | 20 | |
| Компрессор | Модель | – | ГА102МФБ |
| Тип двигателя | – | Бесщеточный двигатель постоянного тока | |
О. Л.П. имя | – | – | |
| Вентилятор (внутренний) | Тип | – | Турбовентилятор |
| Тип двигателя | – | БДК | |
| Мощность двигателя | Вт | 32,7 | |
| Вентилятор (наружный) | Тип | – | Пропеллер, вентилятор |
| Тип двигателя | – | БДК | |
| Мощность двигателя | Вт | 43 | |
| Автоматический выключатель | А | 15 | |
| Кабель питания | Н x мм² | 3*1,0 | |
| Кабель питания и передачи N x мм² | Н x мм² | 4*1,0 | |
| Соединения трубопроводов | Сторона жидкости | мм (дюйм) | 6,35 (1/4) |
| Газовая сторона | мм (дюйм) | 9,52 (3/8) | |
| Сливной шланг (наружный и внутренний диаметр) | мм (дюйм) | 21,5,16,0 (0,85,0,63) | |
| Размеры | В помещении (ШⅹВⅹГ) | мм | 645*645*121 |
| Снаружи (ШⅹВⅹГ) | мм | 770*545*288 | |
| Вес нетто | Внутренний | кг (фунты) | 18 (39,7) |
| Наружная | кг (фунты) | 34 (75) | |
| Рабочий диапазон | Охлаждение (наружный) | °С (˚F) | -10~48 (14~118,4) |
| Обогрев (наружный) | °C(˚F) | -15~24 (5~75,2) | |
Длина трубопровода (мин. /макс.) | м (фут) | 3(9,8) / 15 (49,2) | |
| Максимальная разница высот | м (фут) | 10 (32,8) | |
Руководство пользователя в формате PDF:
Данные в формате PDF:
Эти кондиционеры должны устанавливаться квалифицированным инженером по фторсодержащим газам. Мы можем установить устройство для вас с помощью наших сертифицированных инженеров по фторсодержащим газам. Обратите внимание, что если вы не выберете нашу услугу по установке, мы не отправим устройство, пока не получим от вас подтверждение того, что устройство будет установлено квалифицированным инженером по фторсодержащим газам. Это требование статьи 11 (5) EC/517/2014 о фторированных парниковых газах и Правил о фторированных парниковых газах 2015 года9.0015
Напишите онлайн-обзор и поделитесь своими мыслями с другими покупателями!
Будьте первым кто оценит этот продукт
LG ARTCOOL STYLIST G09WL РУКОВОДСТВО ПО УСТАНОВКЕ Pdf Скачать
РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕР ВОЗДУХА
ТИП: НАСТЕННЫЙ
СОВЕТЫ ПО ЭКОНОМИИ ЭНЕРГИИ
2 Вот несколько советов, которые помогут вам минимизировать энергопотребление кондиционера.
Вы можете более эффективно использовать свой кондиционер, следуя инструкциивнизу:
• Не допускайте чрезмерного охлаждения в помещении. Это может быть вредно для вашего здоровья и может потреблять больше
электроэнергии.
• Закрывайте солнечный свет жалюзи или занавесками во время работы кондиционера.
• Во время работы кондиционера держите двери и окна плотно закрытыми.
• Отрегулируйте направление воздушного потока по вертикали или по горизонтали для обеспечения циркуляции воздуха в помещении.
• Ускорьте работу вентилятора, чтобы быстро охладить или нагреть воздух в помещении за короткий промежуток времени.
• Регулярно открывайте окна для проветривания, так как качество воздуха в помещении может ухудшиться, если кондиционер используется в течение многих часов.
• Очищайте воздушный фильтр каждые 2 недели. Пыль и загрязнения, скопившиеся в воздушном фильтре, могут заблокировать поток воздуха
или ослабить функции охлаждения/осушения.
Для записей
Прикрепите квитанцию к этой странице на случай, если она понадобится для подтверждения даты покупки или для гарантийных
целей. Напишите номер модели и серийный номер здесь:
Номер модели:
Серийный номер:
Вы можете найти их на этикетке сбоку каждого устройства.
Название продавца:
Дата покупки:
ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
ПЕРЕД ИСПОЛЬЗОВАНИЕМ ПРИБОРА ПРОЧТИТЕ ВСЕ ИНСТРУКЦИИ.
Всегда соблюдайте следующие меры предосторожности, чтобы избежать опасных ситуаций и обеспечить максимальную
производительность вашего продукта.
ВНИМАНИЕ
!
Игнорирование указаний может привести к серьезной травме или смерти.
ОСТОРОЖНО
!
Несоблюдение указаний может привести к легкой травме или повреждению изделия.
ВНИМАНИЕ
!
• Установка или ремонт, выполненные неквалифицированным персоналом, могут представлять опасность для вас и окружающих.
• Кондиционер Должен быть установлен в соответствии с национальными нормами электропроводки.
• Если шнур питания поврежден, он должен быть заменен производителем, его сервисным агентом или аналогичным
квалифицированным лицом во избежание опасности.
• Информация, содержащаяся в руководстве, предназначена для использования квалифицированным техническим специалистом по
правилам техники безопасности и оснащенным соответствующими инструментами и контрольно-измерительными приборами.
• Несоблюдение всех инструкций в данном руководстве может привести к неисправности оборудования, повреждению имущества, травмам и/или смерти.
Установка
• Всегда выполняйте заземление.
– В противном случае возможно поражение электрическим током.
• Не используйте шнур питания, вилку или незакрепленную розетку, если они повреждены.
– В противном случае это может привести к возгоранию или поражению электрическим током.
• Для установки изделия всегда обращайтесь в сервисный центр или в специализированное агентство по установке
.
– В противном случае это может привести к пожару, поражению электрическим током, взрыву или травме.
• Надежно прикрепите крышку электрической части к внутреннему блоку и сервисную панель к наружному блоку.
– Если крышка электрической части внутреннего блока и сервисная панель наружного блока не
надежно закреплены, это может привести к возгоранию или поражению электрическим током из-за пыли, воды и т. д.
• Всегда устанавливайте прерыватель утечки воздуха и специальный распределительный щит.
– Установка не может привести к возгоранию или поражению электрическим током.
• Не храните и не используйте легковоспламеняющиеся газы или горючие вещества рядом с кондиционером.
– В противном случае это может привести к пожару или поломке изделия.
• Убедитесь, что монтажная рама наружного блока не повреждена в результате длительного использования.
– Это может привести к травме или несчастному случаю.
• Не разбирайте и не ремонтируйте изделие случайно.
– Это может привести к пожару или поражению электрическим током.
• Не устанавливайте изделие в местах, где оно может упасть.
– В противном случае это может привести к травме.
• Будьте осторожны при распаковке и установке.
– Острые края могут привести к травме.
• Толщина используемых медных труб соответствует таблице «Развальцовка».
– Никогда не используйте медные трубы тоньше, чем указано в таблице, даже если они имеются в продаже передний
винт заземления в правой боковой части.
1
Вытяните нижнюю часть передней панели и
поднимите ее.
Тип C
Передняя панель
Панель
Винт заземления
Снимите сервисную крышку
2
Снимите крышку клеммной колодки.
1
Чтобы снять крышку SVC, потяните две крышки винтов
и выверните два винта
в нижней части.
1
2
Снимите зажим
2
Потяните вниз крышку SVC.
1. Отсоедините хомут для трубопровода.
Зажим
Крепежная установочная пластина
Просверлить отверстие в стене
Стена, которую вы выберете, должна быть прочной и твердой.
– Просверлите отверстие для трубы диаметром 55 мм
, достаточное для предотвращения вибрации.
дрель. Просверлите отверстие для трубопровода справа или
слева, слегка наклонив отверстие к наружной стороне
.
1
Закрепите монтажную пластину на стене с помощью винтов
типа «А». При монтаже блока на бетонную стену
используйте анкерные болты.
СТЕНА
– Установите монтажную пластину горизонтально с помощью
внутри помещения
снаружи
, выровняв центральную линию с помощью горизонтального измерителя
.
Монтажная плита
Шасси
крюк
Развальцовка
Винты типа “А”
Основной причиной утечки газа является дефект
развальцовки.
Выполните правильную развальцовку в
в соответствии со следующей процедурой.
2
Измерьте стену и отметьте осевую линию.
Также важно соблюдать осторожность в отношении расположения монтажной пластины.
Разрезать трубы и кабель
Прокладка проводки к розеткам
обычно через стены. Сверление отверстия
1
Используйте комплект трубопроводов или трубы
через стену для соединения трубопроводов
, приобретаемые на месте.
должны быть выполнены безопасно.
2
Измерить расстояние между внутренними
и наружный блок.
Поместите уровень A на повышенную TAB
ОБСЛУЖИВАНИЕ
БУНДЕКОВОЙ ЛИНИЯ
3
Разрежьте трубы чуть длиннее, чем измеренные
37
287
287
37
Расстояние.
4
Отрежьте кабель на 1,5 м длиннее трубы
.
Медь
90°
Наклонный Неровный Грубый
Труба
Монтажная пластина
Ø55
Ø55
30
20
40
43
(единица измерения: мм)
!
ОСТОРОЖНО
Убедитесь, что отверстие для трубопровода расположено
внутри нижней линии агрегата.
P/No: MFL67986601_v2
• Не используйте медные трубы, имеющие деформацию.
– В противном случае расширительный клапан или капиллярная трубка могут быть забиты загрязнениями.
• Для модели R410A используйте трубопровод, накидную гайку и инструменты, указанные для хладагента R410A.
– Использование трубопровода (R22), накидной гайки и инструментов может привести к аномально высокому
циклу хладагента (трубопроводу) давления и, возможно, к взрыву и травме.
• Желательно, чтобы количество остаточного масла не превышало 40 мг/10м.
• Попадание воздуха в систему хладагента приводит к чрезмерно высокому
повреждению оборудования или травмам.
• Всегда проверяйте наличие утечки газа (хладагента) после установки или ремонта изделия. Низкий уровень хладагента –
els может привести к отказу продукта.
• Убедитесь, что вы держитесь за шасси, когда поднимаете устройство.
– Если вы поднимаете устройство, удерживая панель, это может привести к серьезной травме или поломке устройства.
• Не включайте выключатель или питание, если передняя панель, шкаф, верхняя крышка, крышка блока управления
сняты или открыты.
– В противном случае это может привести к возгоранию, поражению электрическим током, взрыву или смерти.
Эксплуатация
• Не делите розетку с другими приборами.
– Это может привести к поражению электрическим током или возгоранию из-за выделения тепла.
• Не используйте поврежденный шнур питания.
– В противном случае это может привести к возгоранию или поражению электрическим током.
• Не модифицируйте и не удлиняйте шнур питания случайным образом.
– В противном случае это может привести к возгоранию или поражению электрическим током.
• Следите за тем, чтобы шнур питания не тянулся во время работы.
– В противном случае это может привести к возгоранию или поражению электрическим током.
• Отключите устройство от сети, если из него исходят странные звуки, запах или дым.
– В противном случае это может привести к поражению электрическим током или возгоранию.
• Держите огонь подальше.
– В противном случае может возникнуть пожар.
• При необходимости вынимайте вилку из розетки, держась за головку вилки и не прикасаясь к ней мокрыми
руками.
– В противном случае это может привести к возгоранию или поражению электрическим током.
• Не используйте шнур питания рядом с нагревательными приборами.
– В противном случае это может привести к возгоранию и поражению электрическим током.
• Не открывайте всасывающее отверстие внутреннего/наружного блока во время работы.
– В противном случае возможно поражение электрическим током и выход из строя.
• Не допускайте попадания воды на электрические детали.
– В противном случае это может привести к выходу машины из строя или поражению электрическим током.
• При извлечении вилки держите ее за головку.
– Это может привести к поражению электрическим током и повреждению.
• Никогда не прикасайтесь к металлическим частям устройства при снятии фильтра.
– Они острые и могут нанести травму.
• Не наступайте на внутренний/наружный блок и ничего не кладите на него.
– Это может привести к травме из-за падения устройства или падения.
• Не кладите тяжелые предметы на шнур питания.
– В противном случае это может привести к возгоранию или поражению электрическим током.
• Если изделие попало в воду, всегда обращайтесь в сервисный центр.
– В противном случае это может привести к возгоранию или поражению электрическим током.
• Следите за тем, чтобы дети не наступили на наружный блок.
– В противном случае дети могут получить серьезные травмы при падении.
ОСТОРОЖНО
!
Установка
• Установите сливной шланг, чтобы убедиться в надежном сливе.
– В противном случае может произойти утечка воды.
• Устанавливайте изделие таким образом, чтобы шум или горячий ветер от наружного блока не причинил
ущерба соседям.
– В противном случае может возникнуть конфликт с соседями.
• Всегда проверяйте утечку газа после установки и ремонта изделия.
– В противном случае это может привести к выходу продукта из строя.
• При установке изделия соблюдайте параллельный уровень.
– В противном случае это может вызвать вибрацию или утечку воды.
Эксплуатация
• Избегайте чрезмерного охлаждения и иногда проводите вентиляцию.
– В противном случае это может нанести вред вашему здоровью.
• Для очистки используйте мягкую ткань. Не используйте воск, растворитель или сильные моющие средства.
– Внешний вид кондиционера может ухудшиться, измениться цвет или появиться дефекты поверхности.
• Не используйте прибор для специальных целей, таких как консервирование овощей,
точных машин или предметов искусства.
– В противном случае это может повредить ваше имущество.
• Не ставьте препятствия вокруг входного или выходного отверстия.
– В противном случае это может привести к поломке прибора или несчастному случаю.
Удаление заусенцев
1
Полностью удалить все заусенцы из разреза
Пруток
Пруток
поперечное сечение трубы/трубы.
2
При удалении заусенцев положить конец медной трубки
вниз
при удалении заусенцев расположение также
изменено во избежание падения заусенцев
Медная трубка
в трубку.
Ручка-зажим
Чек
1
Сравните развальцованную работу с рисунком
по.
2
Если развальцовка повреждена, отрежьте ее
и повторите развальцовку.
Установка гайки на
Гладкая со всех сторон
– Снимите накидные гайки, прикрепленные к внутреннему и
Внутри блестящие, без царапин
наружного блока, затем наденьте их на трубу/трубу
, завершив удаление заусенцев.
(нельзя надеть после завершения
развальцовки)
Накидная гайка
Наклонная
Равномерная длина
по периметру
Медная трубка
9 Соединение трубопровода0002 Подготовка трубопровода внутреннего блока и сливного шланга
к прокладке через стену.
Развальцовка
1
Проложите внутреннюю трубку и дренажный шланг
1
Крепко удерживайте медную трубу в стержне с помощью
в направлении сзади влево или вправо.
размер показан в таблице ниже Таблица
ниже.
2
Выполните развальцовку с помощью развальцовочного инструмента.
Левый
Наружный диаметр
A
Thickness
mm
inch
mm
mm
Ø6.35
1/4″
1.1~1.3
0.7
Right
Ø9.52
3/8 “
1,5 ~ 1,7
0,8
вниз
назад
Ø12.7
1/2″
1,6 ~ 1,8
0,8
Ø15.88
5/8/1
10002 ~ 15.885/8/1
,6 ~ø15.88
5/8/1
,61 ~Ø
1,0
Хороший чемодан
Соединение сливного шланга
– Нажмите на крышку трубки и разверните
1
Снимите резиновую заглушку в нужной трубке
, медленно опуская ее вниз.
А затем согните
направление стока.
в левую сторону медленно.
2
Вставьте сливной шланг в ручку сливного
поддона и соедините сливной шланг с соединительным
шлангом согласно рисунку.
<Правый трубопровод>
Только
желаемое направление
резиновый колпачок
Неисправный корпус
<Трубопровод слева>
– Изгиб корпуса справа налево
может привести к повреждению трубопровода.
ПРИМЕЧАНИЕ
!
• При установке сливного шланга убедитесь, что
сливной шланг проходит через ближайшее
* Характеристика может быть изменена в соответствии с отверстием трубы
.
тип модели.
ОСТОРОЖНО
!
Информация по установке. Для правого трубопровода.
Следуйте приведенным выше инструкциям.
4
РУССКИЙ
ВВЕДЕНИЕ
Символы, используемые в данном руководстве
Этот символ предупреждает вас об опасности поражения электрическим током.
!
Этот символ предупреждает вас об опасностях, которые могут повредить кондиционер.
!
Этот символ указывает на особые примечания.
Особенности
Воздушный фильтр
Кнопка включения/выключения
Выпуск воздуха
Вентиляционные отверстия
Вентиляционные отверстия
* Функция может быть изменена в зависимости от типа модели.
УСТАНОВОЧНЫЕ ДЕТАЛИ
Наименование
Количество
Монтажная пластина
1 шт.
Характеристики могут быть изменены в зависимости от типа модели.
Винт типа «А»
5 шт.
* Входящие в комплект детали могут быть заменены в зависимости от типа модели.
ИНСТРУМЕНТЫ ДЛЯ УСТАНОВКИ
Рисунок
Наименование
Отвертка
Electric Drill
Измерительная лента, нож
Dore Dore Drill
Спиньи
Torque Trip
1
Установка внутреннего блока
1
Зацепите внутренний блок на верхний POR-
1
.
Клемя
Хомут
два крючка в верхней части внутреннего блока
Конус
с верхним краем монтажной пластины
. Убедитесь, что крючки установлены правильно
устанавливается на монтажную пластину, перемещая ее
влево и вправо.
Красная стрелка
Бобышка
Стойка
ОСТОРОЖНО
!
= Неправильное развальцовка =
Убедитесь, что вы поместили бобышку шасси
на опору установочной плиты
и совместили отверстие шасси с отверстием
установочной плиты.
Поверхность
Трещины Неровный
Поврежденный
толщина
* Функция может быть изменена в соответствии с типом модели
.
Трубопровод
1
Вставьте соединительный кабель через нижнюю часть внутреннего блока
и подсоедините кабель
(см. подробное содержание в разделе
«Подключение кабелей»)
GN 903L 9003 BR BL
BK
Клемма
Блок
Соединительный
Кабель
Фиксатор кабеля
2
Закрепите кабель на плате управления
с помощью фиксатора кабеля.
Подсоединение монтажной трубы
и сливного шланга к внутреннему блоку.
1
Совместите центр труб и достаточный-
Ly затяните всплывающую гайку вручную
.
Крутящий момент
mm
inch
kgf cm
N m
Ø6.35
1/4
180~250 17.6~24.5
Ø9.52
3/8
340~420 33.3~41.2
Adhesive
Ø12.7
1/2
550~660 53.9~64.7
Ø15.88
5/8
630~820 61.7~80.4
Connecting
part
Open-end wrench
Слив
Шланг
(фиксированный)
Накидная гайка
Подключение
Деревня
Труба
Внутреннее блок Трубки
3
Когда необходимо, чтобы расширить шланг дренаж
. сливной шланг блока
Виниловая лента (узкая)
Клей
5
КАРТА УСТАНОВКИ
Передняя панель
Приемник сигналов
Соединительные
2 Провода0003
Трубопровод
* Функция может быть изменена в зависимости от типа модели.
Сливной шланг
!
ПРИМЕЧАНИЕ
Опорная плита
• Необходимо приобрести установочные детали.
УСТАНОВКА
Выберите наилучшее расположение
Форма
Внутренний блок
– Рядом с
блоком не должно быть тепла или пара.
– Выберите место, где нет препятствий
вокруг устройства.
– Убедитесь, что слив
конденсата можно удобно отвести.
– Не устанавливайте возле дверного проема.
– Убедитесь, что расстояние между стеной и
левой (или правой) частью блока превышает
500 мм. Блок должен быть установлен на стене как можно выше
, оставляя минимум
200 мм от потолка.
– Используйте металлоискатель, чтобы определить местонахождение шпилек на пре-
Рисунок
Название
удалить ненужные повреждения стены.
Мультиметр
Более
500
Шестигранный ключ
Амперметр
Детектор утечки газа
* Функция может быть изменена в зависимости от типа модели
.
Термометр,
Уровень
Набор инструментов для развальцовки
2
3
Обмотайте лентой трубопровод, сливной шланг и соединительный кабель
. Убедитесь, что слив 9Установка 0003
Шланг
расположен на нижней стороне пучка
. Расположение на верхней стороне банки
1
Соберите хомут для трубопровода и завинтите
, чтобы вызвать перелив из дренажного поддона через
вверх.
внутри устройства.
<Правый трубопровод>
Петля
2
Соберите крышку клеммной колодки.
Трубопровод со стороны газа
Соединительный
кабель
Трубопровод стороны жидкости
Сливной шланг
<Трубопровод левой стороны>
Петля
3
Завинтите крышку клеммной колодки в исходном состоянии
. (Привинтите крышку блока терминала
и входную решетку с помощью винта «C» типа
в положении «a», а также клемму
со стороны газа
Соединительный
крышку блока и корпус с помощью
кабель
винт заземления в положении “b”.
)
Трубопровод стороны жидкости
Сливной шланг
Тип C
(позиция “a”)
ОСТОРОЖНО
!
Если дренажный шланг проложен внутри помещения
, изолируйте шланг изоляционным материалом
*, чтобы капли «пота» (конденсата) не повредили мебель или полы.
* Рекомендуется вспененный полиэтилен или эквивалент
.
Винт заземления
(позиция “b”)
Соединение трубопровода
Оберните изоляционный материал
вокруг соединительной части.
Наружный блок
1
Перекройте изоляцию соединительной трубы
1
Снимите крышку трубки с блока с помощью материала
и изоляцию трубы внутреннего блока
, ослабив винт.
материал. Свяжите их между собой виниловой лентой
, чтобы не было зазора.
Изоляционный материал
2
Установите линию разреза трубки вверх.
Оберните область, в которой находится задняя секция корпуса трубопровода
, виниловой лентой.
Линия реза
Линия реза
Газовая труба
Жидкостная труба
2
Выровняйте центры трубопроводов и
Хороший корпус
Плохой корпус3 раструбом 900
* Линия отреза трубки должна быть направлена вверх.
Трубка внутреннего блока
Подключаемая труба
Виниловая лента (широкая)
Обертка с виниловой лентой
Подключающий кабель
Труба
Виниловая лента (узкая)
3
Ответ достаточное количество ленты
, чтобы покрыть места, где они входят в заднюю часть корпуса трубопровода
.
Обертка виниловой лентой
Труба
Виниловая лента (широкая)
Сливной шланг
6
Установка
Рукав
Втулка на рукаве
ГОДА (Герметик типа резинки)
Изгиб трубу как можно ближе
на стене,
, но будьте осторожны, что
не перерыв.
Виниловая лента (широкая)
• Наносится после проведения дренажного теста
.
• Для проведения дренажной проверки
снимите воздушные фильтры
Седло
и залейте воду в нагреватель
обменник.
Направление постукивания
Газовая боковая трубопровода
(дополнительные детали)
Жидкие боковые трубопроводы
(дополнительные детали)
Дополнительная дренажная труба
Виниловая лента (узкая)
Дренажный шарни части)
!
ПРЕДУПРЕЖДЕНИЕ
• Установите установочную пластину на ровную стену.
Если стена неровная, сделайте поверхность стены плоской. В противном случае может
вызывают аномальный шум.
• Убедитесь, что расстояние между стеной
и левой частью блока превышает
500 мм. В противном случае могут возникнуть трудности с извлечением/установкой воздушного фильтра.
Наружный блок
– Если над блоком установлен навес для предотвращения
воздействия прямых солнечных лучей или дождя, убедитесь, что
тепловое излучение от конденсатора не ограничено.
– Убедитесь, что пространство сзади и
стороны более 300 мм. Пространство в
Более 200
Перед устройством должно быть более 700 мм
пространства.
– Не размещайте животных и растения на пути
теплого воздуха.
Более
– Учитывайте вес кондиционера
500
и выбирайте место, где шум и вибрация
минимальны.
– Выберите место, где теплый воздух и шум
(Единица измерения: мм)
из кондиционера не беспокоить
соседей.
More than
300
F e
n c
o b
e o
s t a
r
More than
c l e
s
300
More than
600
More than
700
(Единица измерения: мм)
3
4
Завершите сборку, завинтив блок
к монтажной пластине с помощью двух
винтов типа “C”.
Зажим
5
Соберите сервисную крышку и прикрутите ее
.
