VRF-системы LG Multi V – Мир Климата и Холода

Системы с переменным расходом хладагента (VRF) выпускают многие производители климатического оборудования, но компании LG благодаря традиционному корейскому подходу удалось достичь в этом совершенства.

Наружный блок системы Multi V Space

Бытовые кондиционеры LG, отличающиеся надежностью, высоким качеством и доступной ценой, давно завоевали популярность в нашей стране. Их наружные блоки с легко узнаваемым логотипом сегодня можно увидеть практически повсюду. А вот внешние блоки VRF-систем LG встречаются не так часто — и вовсе не потому, что их мало. Просто дизайнеры компании прилагают все силы к тому, чтобы не портить внешний облик зданий, в которых установлены VRF-системы. К дизайну оборудования LG мы еще вернемся, но сначала расскажем о его функциональных особенностях.

VRF-системы LG под общим именем Multi V делятся на четыре группы: PLUS II, SPACE, SYNC и MINI.

Все они рассчитаны на работу с озонобезопасным хладагентом R410A. Инверторный привод и оптимизированный профиль спирали обеспечивают высокую энергоэффективность компрессора, а система впрыска и снижения выноса масла значительно повышает его надежность, особенно в режимах с неполной загрузкой или, наоборот, с высокой частотой вращения. Инвертор применяется не только в приводе компрессора, но еще и в приводе вентилятора. Что в комбинации с усовершенствованным теплообменником и улучшенным алгоритмом управления дает высокий коэффициент производительности (COP) — так, в режиме нагрева для системы PLUS II он равен 4,3. Антикоррозийное покрытие Gold Fin обеспечивает долговечность теплообменника, а оребрение жалюзийного типа не только значительно увеличивает эффективность теплоотдачи, но и позволяет достичь низких шумовых характеристик. Уровень шума наружного блока в режиме максимальной производительности — 58 дБ, в «ночном» — не более 41 дБ.

Главное достоинство системы PLUS II — возможность комбинировать модули различной производительности.

Наружные блоки системы Multi V PLUS II имеют производительность 3,7–4,4 кВт или 5,9–11,8 кВт. Комбинация из четырех блоков позволяет получить суммарную производительность 47 кВт и подключить до 64 внутренних блоков. PLUS II — самая мощная из всех VRF-систем LG (потребляемая мощность до 50 кВт) — она подойдет даже для очень больших объектов. При этом, благодаря технологиям LG, суммарная длина трубопроводов может достигать 1000 метров, а максимальный перепад высот между наружным и внутренним блоками в 100 метров позволяет устанавливать такие системы даже в высотные здания. Скажем, для здания высотой 200 метров будет достаточно двух наружных блоков: внизу и на крыше.

Блоки серии ART COOL Gallery даже не всегда можно опознать в интерьере

Multi V PLUS II оснащена удобной системой дистанционного управления, благодаря которой диспетчер может выбирать режим работы всех внутренних блоков по своему усмотрению. Система самодиагностики PLUS II контролирует рабочие параметры и состояние всех модулей и своевременно предупреждает о неисправностях. Причем отказ одного компрессора не приведет к нарушению работоспособности: благодаря умному распределению нагрузки Multi V PLUS II увеличит мощность других компрессоров в системе. При поломке какого-либо блока нет нужды эвакуировать из системы весь хладагент — можно перекачать его в другие блоки. Это позволяет сэкономить на хладагенте и серьезно сократить время ремонта. Облегчил производитель и процесс заправки оборудования хладагентом. У инженера, осуществляющего пуско-наладку системы, есть возможность контролировать количество хладагента в системе и производить его заправку без применения весов, а подсистема автоматической диагностики вовремя предупредит его об утечках и ошибках монтажа.

Наружные блоки Multi V MINI не слишком сильно отличаются от блоков PLUS II. Однако название серии говорит само за себя: наружные блоки серии MINI занимают на 52 % меньший объем, чем блоки Multi V PLUS II, а подключать к ним можно до девяти внутренних блоков. Таким образом, система предназначена, прежде всего для небольших офисов и коттеджей.

Панель потолочного блока сама опускается на нужный для ее обслуживания уровень

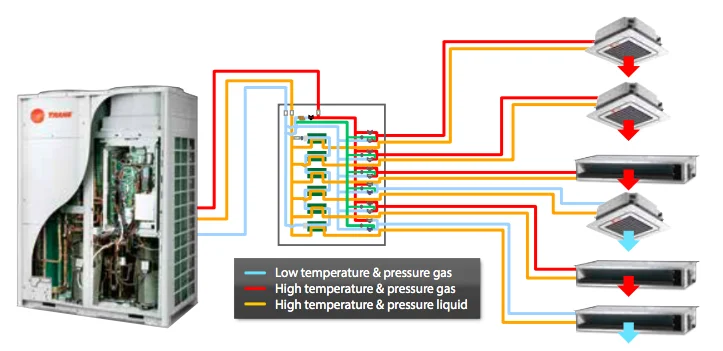

Система Multi V SYNC II в отличие от PLUS II позволяет подключенным к одному наружному блоку внутренним блокам работать как на охлаждение, так и на отопление. Благодаря блоку рекуперации тепло из охлаждаемых помещений передается туда, где в данный момент нужен подогрев. В случае, когда 40 % внутренних блоков работают на охлаждение, а 60 % внутренних блоков — на нагрев, обеспечивается максимальное значение COP — 5,68. Мощность системы SYNC II немного меньше, чем у PLUS II, однако к ее наружным блокам SYNC II также можно подсоединить до 64 внутренних блоков.

Пожалуй, SYNC II — самая совершенная VRF-система LG. Она допускает параллельное и последовательное подключение блоков рекуперации, к каждому из которых можно подсоединить до 4 внутренних блоков. Улучшенные алгоритмы смены режимов работы AMC (Advanced Mode Change), работающие по текущему значению давления, позволяют переключаться с режима охлаждения на подогрев и наоборот всего за 3 минуты. Оборудованию других производителей на это потребуется намного больше времени — приблизительно 20 минут.

Одно из основных достоинств наружного блока Multi V SPACE — его дизайн. Эта серия разрабатывалась специально для зданий, привлекательный внешний вид которых недопустимо портить громоздкими наружными блоками. Блок серии SPACE закрыт шторками-жалюзи, которые открываются при включении системы. Небольшие щели — вот и все, что видно снаружи.

Четырехпоточные внутренние блоки – самые удобные для офисных помещений

Опытные монтажники знают, что при поэтажном расположении системы кондиционирования горячий воздух из одного наружного блока, попадающий на всасывание блоков, расположенных выше, может существенно снизить эффективность системы охлаждения. Кроме того, вследствие конвективных потоков блоки, расположенные высоко, будут «душить» сами себя: встречный ветер загонит горячий воздух обратно на всасывание. В блоках серии SPACE все эти моменты учтены: горячий воздух выбрасывается центробежными вентиляторами в стороны.

Разумеется, данная серия обладает также и всеми достоинствами систем LG Multi V: инверторный привод компрессора и вентиляторов, высокая энергоэффективность, низкий уровень шума и простота обслуживания. Каждый наружный блок SPACE рассчитан на подключение до 8 внутренних блоков.

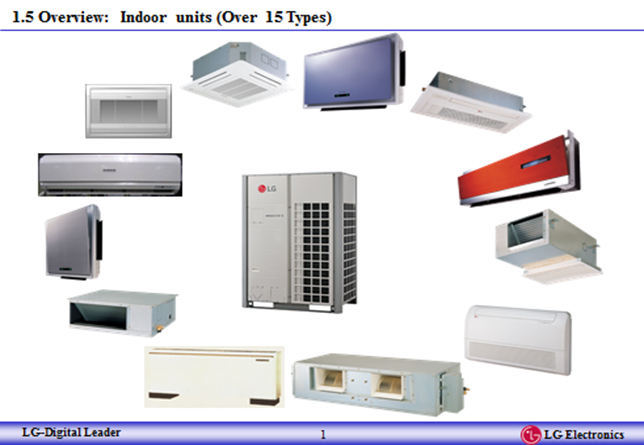

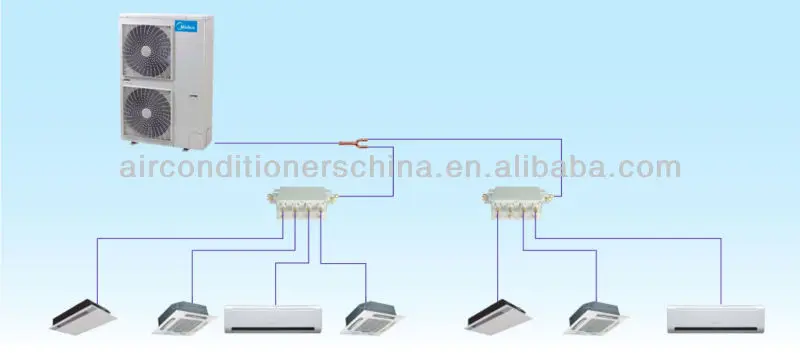

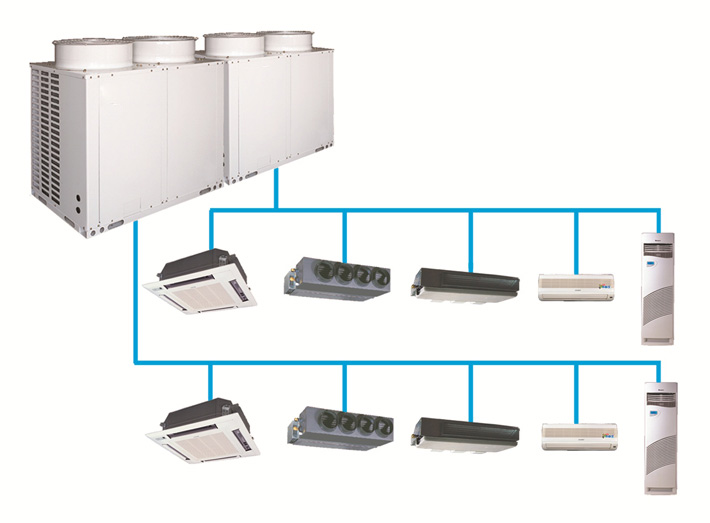

Совместно с наружными блоками системы Multi V можно использовать канальные, кассетные, настенные, потолочные, напольные или напольно-потолочные внутренние блоки. Полная информация о них сведена в таблицу, которую можно найти на сайте http://lg-aircon.ru, — рассказать обо всем просто невозможно.

Особого внимания заслуживают внутренние блоки серии ART COOL Gallery и Mirror: это несколько десятков различных комбинаций корпусов, передних панелей и цветов. Внутренний блок можно сделать заметным и стильным или же, наоборот, спрятать его под потолком. В любом случае заказчик получит еще и систему очистки воздуха Neo Plasma, удобный пульт дистанционного управления, приятный запах из кондиционера благодаря системе автоматического удаления влаги из теплообменника, малошумный вентилятор и умную систему распределения воздуха.

Благодаря быстросъемным элементам и системе автоматического перемещения передней панели обслуживание даже потолочных блоков не представляет никакой сложности. Достаточно нажать кнопку — и панель с фильтром опустится на нужный уровень.

Даже привычный проводной пульт ПДУ может выглядеть изящно

Если же заказчик не придает особого значения дизайну внутреннего блока или же он предпочитает вариант скрытой установки оборудования, ему предложат один из напольных или напольно-потолочных блоков в бескорпусном исполнении либо канальный блок встраиваемого типа. Такой блок можно спрятать под потолком или в элементах отделки.

Насколько богат выбор внутренних блоков, настолько же велик ассортимент принадлежностей. Возьмем, например, пульты дистанционного управления. В гостиничном номере лучше поставить упрощенный пульт управления с заблокированной функцией смены режимов работы, в офисе целесообразно установить стандартный пульт, а вот в элитном жилье будет хорошо смотреться пульт серии Deluxe, оснащенный сенсорным LCD. В том случае когда нужно управлять работой нескольких внутренних блоков, поможет установка центральных контроллеров. Их линейка также весьма разнообразна: от самых простых, позволяющих управлять 16 блоками, до сложных контроллеров AC SMART, которые предназначены для работы со сложными системами, включающими в себя до 128 внутренних блоков.

Несмотря на огромный ассортимент оборудования LG, подобрать необходимую вам технику очень просто — любой посетитель сайта http://lg-aircon.ru может скачать себе установочный файл программного комплекса для подбора оборудования под названием LATS Multi. Программа проста, но обладает очень большими возможностями.

Все описанное в этой статье оборудование можно увидеть в демо-зале академии кондиционирования LG в Москве или же на стенде компании LG на выставке «МИР КЛИМАТА–2010», которая пройдет с 9 по 12 марта в Экспоцентре на Красной Пресне.

Материал подготовлен компанией LG Electronics

Мульти В 5 | ВРФ | ОВКВ | Business

Перейти к содержанию Перейти к нижнему колонтитулу

LG MULTI V 5 — это интегрированное решение, объединяющее передовые технологии для высотных зданий. Он обеспечивает максимальную энергоэффективность при минимальных эксплуатационных расходах, а его двойное сенсорное управление измеряет влажность и температуру.

MULTI V 5

Multi V 5, наряду с внутренним блоком с мощной очисткой воздуха и эффективной вентиляцией, позволяет вам и вашему зданию дышать чистым и свежим воздухом, как в лесу.

Максимальная эффективность

MULTI V 5 обеспечивает лучший в мире уровень энергоэффективности благодаря инновационным технологиям.

Двойное сенсорное управление

Двойное сенсорное управление измеряет влажность и температуру для экономичной и комфортной работы.

• Интеллектуальное управление нагрузкой

  Интеллектуальное управление нагрузкой управляет нагрузкой на охлаждение, измеряя температуру и влажность для повышения энергоэффективности.

• Комфортное охлаждение

  Комфортное охлаждение помогает поддерживать работу в режиме мягкого охлаждения без остановки между операциями.

• Усиленный обогрев

  Увеличенное время нагрева с задержкой обледенения теплообменника из-за точного прогнозирования точки росы.

Инверторный компрессор Ultimate

Инверторный компрессор Ultimate повышает энергоэффективность и надежность компрессора.

• Усовершенствованный подшипник с материалом PEEK

  Усовершенствованный подшипник из материала PEEK (полиэфирэфиркетон) повышает долговечность и надежность компрессора благодаря смазывающему материалу подшипника и улучшенной форме.

• Впрыск пара

  Эффект двухступенчатого сжатия обеспечивает эффективную работу в режиме обогрева в условиях низких температур.

• Интеллектуальное управление маслом

  Датчик масла запускает операцию восстановления масла, только если это необходимо для повышения эффективности компрессора. Он также балансирует и регулирует уровень масла в обоих компрессорах.

• ХиПОР™

  HiPOR™ (возврат масла под высоким давлением) минимизирует потери энергии за счет прямого возврата масла.

Установите LG ERV вместе с Multi V 5 и наслаждайтесь энергосберегающей вентиляцией. ERV реагирует на температуру наружного воздуха и уровни CO ₂ , обеспечивая более эффективное отопление и охлаждение.

Непрерывный нагрев

Благодаря отложенной оттайке с помощью датчика влажности, частичной оттайке и интеллектуальному управлению маслом с помощью датчика масла технология непрерывного нагрева была улучшена.

Гибкая установка с наружным блоком большой мощности

Благодаря усовершенствованиям основных частей одиночный наружный блок MULTI V 5 может обеспечить большую мощность до 26 л.с. Это позволяет гибко использовать площадь за счет минимизации площади установки и значительного снижения общего установленного веса.

• Технология биомиметики

  Усовершенствованные вентиляторы увеличивают скорость воздушного потока до 10 % при одновременном снижении энергопотребления до 20 %.

• Увеличенный расход воздуха

  Удлиненный кожух обеспечивает более высокую способность теплообмена для увеличения расхода воздуха.

• 4-сторонний теплообменник

  Улучшает теплопередачу до 20, что в конечном итоге увеличивает мощность и производительность.

Простое управление с подключением Multi V-AHU

MULTI V может быть подключен к теплообменнику DX блока обработки воздуха для создания условий с кондиционированием свежего воздуха.
Различные варианты управления подготовлены для контроллеров LG или поставляемых DDC, которые могут связываться с сигналом или протоколами Modbus.

MULTI V 5 является подходящим решением для

MULTI V 5 Line Up

Запрос на покупку

Пожалуйста, свяжитесь с нами для получения дополнительной информации о продукте .

Узнать больше

MULTI V S | ОВКВ | Бизнес

Перейти к содержанию Перейти к нижнему колонтитулу

LG MULTI V S — это компактное, но мощное решение VRF для жилых домов и небольших офисов, обеспечивающее высокую производительность при низких эксплуатационных расходах. Откройте для себя компактный, более мощный и экологичный MULTI V S.

MULTI V S

Более компактный, мощный и экологичный VRF для жилых домов и небольших офисов.

Одно решение для любого помещения

Объедините несколько помещений в один компактный наружный блок. К одному наружному блоку можно подключить несколько внутренних блоков, что обеспечивает бесперебойное охлаждение для различных планировок дома.

• 4-полосная кассета

• 1-полосная кассета

• Настенный блок

Решения для помещений, подходящие для любого пространства

Сочетайте базовые настенные блоки с различными потолочными конструкциями, чтобы соответствовать планировке вашего дома. Кроме того, комплект для очистки воздуха для улучшения качества воздуха в помещении.

Решения для помещений, подходящие для любого пространства

Сочетайте базовые настенные блоки с различными потолочными конструкциями, чтобы соответствовать планировке вашего дома. Кроме того, комплект для очистки воздуха для улучшения качества воздуха в помещении.

Решения для помещений, подходящие для любого пространства

Комбинируйте базовые настенные блоки с различными потолочными конструкциями, чтобы соответствовать планировке вашего дома. Кроме того, комплект для очистки воздуха для улучшения качества воздуха в помещении.

*На настенный блок не распространяется комплект очистки воздуха.

MULTI V S 1 вентилятор включает в себя технологию и эффективность модели с 2 вентиляторами. Благодаря своим компактным размерам и легкому весу он обеспечивает лучший внешний вид и значительно упрощает установку.

*Небольшой диапазон мощностей: 4, 5 и 6 л.с.

• Экологичный хладагент

  MULTI V S оснащен хладагентом R32 с низким ПГП*, что снижает расход хладагента** и связанные с этим расходы.


• Сильное сопротивление Ocean Black Fin

  Черное покрытие с усиленной эпоксидной смолой применяется для надежной защиты от различных агрессивных внешних условий.


*R32 с ПГП (потенциал глобального потепления) на 68 % ниже
**Заправка хладагента на 23 % ниже Его гибридная спиральная структура расширяет рабочий диапазон, а конструкция со сквозным валом и нижним сжатием сводит к минимуму потери энергии. Кроме того, снижается уровень шума и вибрации.

Dual Sensing Control измеряет влажность и температуру для экономичной и комфортной работы. В летние дни
при высокой влажности выбрасывается более холодный воздух для быстрого удаления скрытого тепла. А в сухие летние дни, когда влажность низкая, подается более мягкий воздух
, чтобы сделать помещение менее сухим.

Дистанционное управление из любого места

С помощью приложения ThinQ™ пользователи могут управлять системой охлаждения в любое время и из любого места. Удаленный доступ к системе охлаждения обеспечивает пользователям максимальный комфорт.
