Маркировка трубопроводов по ГОСТ 14202, для чего каких целей служит?, 29.05.2019 – «ГАСЗНАК», Москва
В современных реалиях инженерно-технический персонал российских предприятий постоянно сталкивается с государственными стандартами. На любом промышленном предприятии внутренние коммуникации отличаются достаточной протяженностью. Возникает проблема их идентификации и маркировки. Поэтому, вопрос маркировки трубопроводов не теряет актуальности. Благодаря разработке современных материалов в последние годы фиксируется большое разнообразие способов маркировки.
Одна из проблем, с которой сталкиваются соответствующие службы предприятия, это, какой способ маркировки коммуникаций выбрать. На многих отечественных предприятий сложилась практика помечать трубопроводы яркими стрелками. Но, маркировка трубопроводов в промышленных отраслях должна проводиться в соответствии с требованиями государственных стандартов. На сегодняшний день данный вопрос регулируется нормами ГОСТ 14202.
Особенностью стандарта является идентификация трубопровода по цветным отметкам. ГОСТ 14202 устанавливает четкие правила цветовой маркировки трубопровода.
В базовом государственном стандарте ГОСТ 1402 изложены ключевые подходы существования разноцветной маркировки в привязке к веществу, прокачиваемому по трубе. Иными словами, опознавательная окраска трубопровода определяется принадлежностью к группе прокачиваемой среды/вещества.
С учетом того, что на заводской территории проложены километры труб с разным содержимым – цветовая маркировки трубопровода кардинально облегчает процедуру их идентификацию и принадлежность к общей сети производственных коммуникаций.
К примеру, в соответствии со сложившей практикой воздуховоды маркируются в синий цвет, а с учетом требований ГОСТ дополнительно применяется контрастный черный цвет.
Синий цвет в обычных условиях, практически не контрастирует с черным цветом, поэтому в синюю краску добавляют немного белой краски, в результате чего на выходе получается голубой цвет.
Трубопровод для подачи щелочной среды выкрашивают в фиолетовый цвет, но с учетом требований стандарта его поверхность имеет светлый сине-фиолетовый цветовой тон (оттенок сирени).
Нанесение цветных меток в случае транспортировки опасных веществ
Жидкости и газообразные смеси, токсичность (ядовитость) которых превышает допустимые нормы, по требованиям ГОСТ 1402 должны иметь отдельное обозначение в виде предупреждающих колец разного цвета.
В табл. №2 представлены цветовые вариации предупреждающих колец в зависимости от опасных свойств разных веществ.
В табл. № 3 представлены варианты нанесения цветовых меток на магистральную трубу в зависимости от уровня опасности веществ (3 группы) для человека. Каждой из групп соответствует нормативно установленное количество колец.
Варианты разноцветной маркировки в целом, ничем не ограничены.
К примеру, трубопровод по которому прокачивается ядовитое вещество группы «ГАЗ», окрашен в желтый цвет. По требованиям стандарта на поверхность трубопровода наносятся желтые кольца. Чтобы кольца были хорошо выделены на желтом фоне, целесообразно края колец окружить каемкой.
На желтом, либо оранжевом фоне кольца обводятся черной каемкой, на зеленом фоне на кольца наносится белая каемка.
Требования ГОСТ 14202 к маркировке трубных магистралей обусловлены двумя условиями:
– принадлежностью среды к классу веществ;
– степенью токсичности (ядовитости) прокачиваемой среды.
Для указания вектора движения, типа и концентрации прокачиваемого вещества на поверхность трубопровода наносят специальные стрелки. Кроме того, для обозначения степени опасности (вредности) вещества в отношении влияния на жизнь и здоровье человека на трубопровод наносятся предупреждающие кольца соответствующего цвета.
Цветовая маркировка, соответствующая государственному стандарту облегчает идентификацию внутренних трубопроводов в общей сети коммуникаций предприятия.

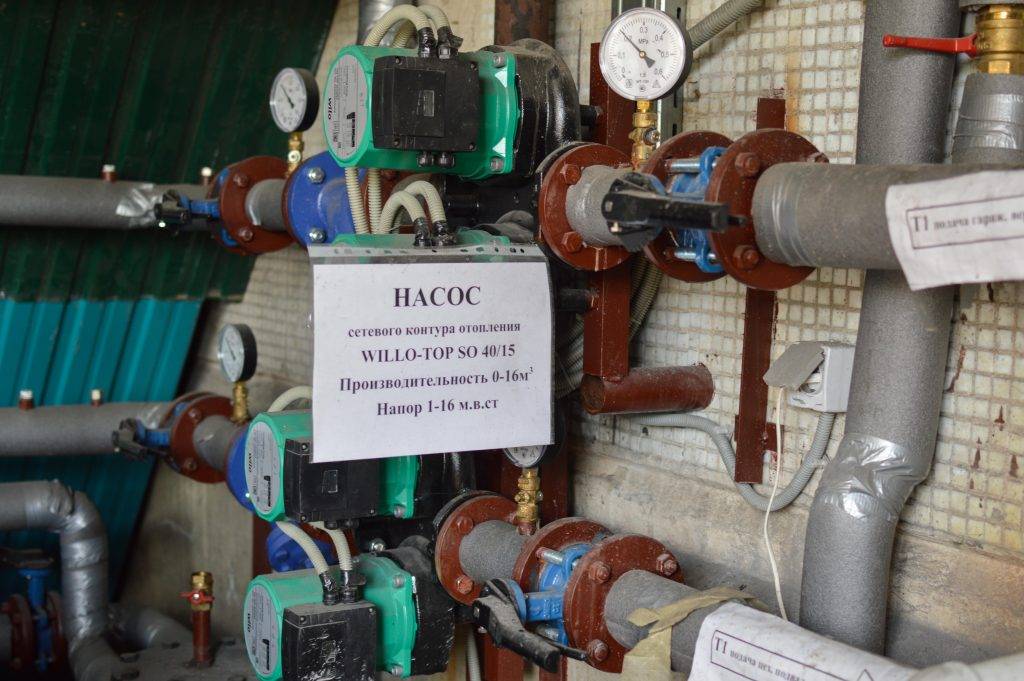

Только оптовые продажи | |||||||||
| |||||||||
| | Маркировка трубопроводов, согласно действующим стандартам, производится для идентификации транспортируемого в нем вещества. Современная маркировка трубопроводов итп делается только в соответствии с ГОСТом. Поверхность трубопровода окрашивается в определенный цвет, прикрепляются специальные надписи. Теплообменники, а также трубопроводы, по которым подается горячая вода или пар, окрашиваются теплостойкой эмалью. Нужно, чтобы все надписи точно соответствовали правилам безопасной эксплуатации пара и горячей воды. На магистральных линиях обязательно римскими цифрами наносится номер, а также стрелка, показывающая направление движения транспортируемого вещества. Такой же номер магистрали наносится на магистральные ответвления. Все надписи должны быть хорошо видимыми, они не должны заслоняться вентилями и задвижками. Согласно гост 14202 69 в случае покрытия поверхности трубопровода металлической обшивкой окраска этой обшивки необязательна, но на трубопровод может наноситься условное обозначение его типа и класса транспортируемого вещества. Все оборудование, по которому передается горячая жидкость или пар, должно иметь соответствующую изоляцию. Это делается во избежание ожогов. Температура на поверхности изоляции не должна вызывать повреждения кожи при прикосновении. На трубопроводах обязательно должны быть стрелки, показывающие движение рабочей жидкости. Все надписи должны получаться видимыми и выполняться только печатными буквами. Хорошо заметные порядковые номера также должны наноситься на насосные агрегаты, задвижки, затворы и другие механизмы. Также на трубах нужна соответствующая маркировка, которая должна указывать их назначение. В таком случае она может быть легко идентифицирована. Все государственные стандарты являются обязательными к соблюдению всеми субъектами жилищно-коммунального хозяйства, теплоснабжения, независимо от форм их собственности. Несоблюдение таких правил может привести к авариям, пожарам и другим техногенным происшествиям. Интересное из этой же темы: Бронзовый пруток от БазисПартнер Значение выбора ИБП для котла отопления Производство теплоизолирующих материалов Трубы из поликарбоната: особенности Деревообрабатывающий цех |
| |||||||
| |||||||||
Обычно распознавание веществ производится с помощью цветовых анализаторов. Могут также наноситься специальные опознавательные кольца, наклейки с предупреждающими надписями (это касается опасных веществ).
Окраска и надписи на этих трубопроводах должны строго соответствовать этому же стандарту.
Учитывая высокую интенсивность эксплуатации данной техники, его выбору следует уделять особое внимание.
Одной из лучших марок сантехник..
Именно этот прибор не подвергается пару и чрезмерной влаге. Для покупки качественного и хорошего влагоустойчивого светильника нужно хорошо разобраться в его разновидностях.Маркировка труб 101 – Основы безопасности труб
Трубы могут представлять опасность для людей и объектов, если никто не знает, что по ним протекает. Этикетки на трубах помогают предоставить важную информацию там, где она больше всего нужна для обеспечения безопасности всех. Комплексная система маркировки труб может принести пользу всем типам объектов для поддержки программ безопасности.
Общие стандарты маркировки труб
Целью маркировки труб является информирование о содержимом труб и предоставление важных сведений при наличии конкретных опасностей, таких как экстремальные температуры или давление.
Этикетки на трубах также важны для ремонтников и аварийно-спасательных служб, поскольку они помогают легко идентифицировать содержимое труб, чтобы быстрее и безопаснее реагировать на проблемы. Выбранный вами стандарт маркировки труб будет зависеть от типа и местоположения вашего объекта. Некоторые отрасли и юрисдикции будут иметь дополнительные юридические требования. Вот обзор наиболее распространенных стандартов маркировки труб, используемых на различных промышленных объектах и в различных отраслях промышленности:
Общая маркировка труб: ANSI/ASME A13.1
Американский национальный институт стандартов (ANSI) предлагает общий подход к маркировке трубопроводных систем на промышленных и электростанциях в своей Схеме идентификации трубопроводных систем или ANSI/ASME A13.
1. Это самая широкая и наиболее распространенная рекомендация по маркировке труб в США, которая является отличной отправной точкой для большинства проектов по маркировке труб в большинстве отраслей.
Это также относится к коммерческим и институциональным объектам, включая здания, используемые для общественных собраний. Однако это не относится к подземным трубопроводам или электрическим каналам.
Вы находитесь за пределами США?
Если ваше предприятие работает в Великобритании, Европе, Австралии и других странах, вам необходимо соблюдать соответствующие стандарты. Получите полезные ресурсы, такие как таблица маркировки труб для Великобритании, статьи и руководства, которые охватывают требования к маркировке труб в разных странах, на нашей странице ресурсов для маркировки труб.
OSHA
OSHA не предъявляет требований к маркировке труб, хотя это по-прежнему важная часть обеспечения безопасности на рабочем месте. Маркировка труб подпадает под действие Общей статьи об обязанностях OSHA, которая охватывает все потенциальные опасности на рабочем месте.
В стандарте 1910.261(a)(3)(ii) OSHA рекомендует следовать стандарту ANSI/ASME A13.1 в качестве передовой практики, а также маркировать все трубы с указанием их содержимого, чтобы облегчить общее техническое обслуживание объекта и связь.
Объекты, трубы которых не имеют маркировки, могут быть привлечены к ответственности, если применимо следующее:
- Трубы с опасным содержимым или могут создать опасные условия
- Труба служит для обеспечения безопасности, как часть предотвращения опасности или реагирования на чрезвычайные ситуации
- Если вам нужно перенаправить поток, отключите его или отрегулируйте для проведения технического обслуживания или других необходимых работ.
- Если труба или ее содержимое могут повлиять на процедуры во время чрезвычайной ситуации.
Путаница с содержимым труб в этих случаях может привести к травмам и даже смерти, что делает их маркировку важной.
Маркировка аммиачных труб: Бюллетень IIAR 114
Важно, чтобы предприятия с аммиачными холодильными системами использовали маркировку труб, чтобы улучшить видимость частей системы и снизить вероятность воздействия токсичного аммиака.
Международный институт аммиачного охлаждения (IIAR) предоставляет рекомендации по маркировке трубопроводов и компонентов аммиака в своем стандарте «Идентификация компонентов трубопроводов и систем аммиака» или бюллетене IIAR 114. В нем представлены цветовая схема, формат маркировки, рекомендации по размерам и сокращения для маркеров труб.
Эти требования к маркировке соответствуют требованиям ANSI/ASME A13.1 по согласованности и являются предпочтительным стилем для обозначения труб, содержащих токсичные вещества, такие как аммиак.
Прежде чем получить оценку, оцените свою систему трубопроводов и проблемы на рабочем месте. После того, как вы определите стандарт маркировки труб, подходящий для вашего объекта, вам необходимо понять элементы, которые необходимо включить в этикетку.
Компоненты этикетки для труб
В соответствии с рекомендациями ANSI существует пять элементов, из которых состоит эффективная этикетка для труб. К счастью, большинство стандартов маркировки труб используют те же самые элементы.
Текст
Идентифицируйте содержимое канала по имени. Вы также можете указать температуру или давление, если они представляют опасность.
Размер
Выберите соответствующий размер этикетки и размер текста, чтобы их было легко увидеть и понять. Стандарт ANSI A13.1 определяет минимальные размеры этикеток и текста в зависимости от внешнего диаметра трубы. Вот таблица с рекомендациями по минимальным размерам:
| 0,75–1,25 дюйма | 1 x 8 дюймов | 0,5 дюйма |
| 1,25–2,0 дюйма | 1 x 8 дюймов | 0,75 дюйма |
| 2–7 дюймов | 2 x 12 дюймов | 1,25 дюйма |
| 7–10 дюймов | 3 x 24 дюйма | 2,5 дюйма |
| Более 10 дюймов | 4 x 32 дюйма | 3,5 дюйма |
Для труб диаметром менее 0,75 дюйма мы рекомендуем использовать постоянную бирку для лучшей видимости.
Направление потока
Используйте стрелки, чтобы указать направление потока содержимого трубы. Если содержимое может течь в любом направлении, используйте несколько стрелок.
Размещение этикетки
Всегда учитывайте, как кто-то будет приближаться к трубе и смотреть на нее. Этикетки должны быть видны с точки нормального приближения человека. Например, если труба находится прямо над головой, нанесите метку ниже осевой линии. Если труба находится ниже уровня глаз, наклейте этикетку над осевой линией для лучшего обзора.
Рекомендации по наиболее эффективному размещению этикеток включают:
- Через каждые 50 футов на прямых участках трубы (или через каждые 25 футов, если требуется большая видимость)
- С обеих сторон отверстий в полу, стене или потолке
- Рядом со всеми клапанами и фланцами
- Где трубы меняют направление
Цветовая маркировка
ANSI/ASME A13.
1 рекомендует применять цветовую маркировку труб. Цветовой код помогает улучшить распознавание труб, помогая быстро предупредить людей о типе опасности, которую потенциально представляет содержимое трубы.
Стандарт ANSI Z535.1 Safety Colors предлагает использовать цветовые оттенки для наилучшего уровня идентификации для сотрудников с нормальным зрением и нарушением цветового зрения. Существует шесть предопределенных цветов для обозначения широкого спектра содержимого трубы и четыре определяемые пользователем комбинации, которые могут использоваться отдельно каждым предприятием, использующим стандарт.
| Содержимое трубы | Цвета | Пользовательские цвета |
| Огнетушащие жидкости | Красный маркер с белым текстом | Белый на черном |
| Токсичные и агрессивные жидкости | Оранжевый маркер с черным текстом | Белый на сером |
| Легковоспламеняющиеся и окисляющие жидкости | Желтый маркер с черным текстом | Черный на белом |
| Горючие жидкости | Коричневый маркер с белым текстом | Белый на фиолетовом |
Прочая вода (питьевая, охлаждающая, кипяченая и т. д.) | Зеленый маркер с белым текстом | |
| Сжатый воздух | Синий маркер с белым текстом |
Чтобы легко ориентироваться в требованиях к маркировке труб ANSI, где бы вы ни находились, загрузите нашу удобную таблицу маркировки труб.
Что нужно сделать перед началом работы
Прежде чем приступать к маркировке труб, рекомендуется проконсультироваться с местными властями, чтобы убедиться, что вы полностью соблюдаете закон. Следует учитывать несколько важных факторов, которые могут существенно повлиять на успех вашей системы маркировки труб, в том числе:
Размер вашей трубопроводной системы: у вас малая или большая трубопроводная система? У вас несколько систем? Это поможет определить наиболее эффективный метод реализации вашей системы маркировки труб.
Состояние труб: оцените физическое состояние ваших труб. Поверхности труб грязные, жирные или ржавые? Вы можете маркировать трубы с такими трудными для маркировки поверхностями, как эти, с помощью прочных бирок для клапанов и гильз для захвата труб, которые обеспечивают чистую поверхность.
Содержимое труб: проходят ли через ваши трубы опасные материалы или очень горячее или холодное содержимое? Для этого, вероятно, потребуются определенные расходные материалы, способные выдерживать высокие температуры и суровые условия, чтобы ваши этикетки оставались неповрежденными и разборчивыми.
Окружающая среда на рабочем месте: оценить ваше предприятие на наличие общих опасностей. Существуют ли препятствия во время повседневных операций, которые могут повлиять на состояние или видимость ваших этикеток? Учитывайте такие вещи, как потенциальное воздействие погодных условий, истирание и общий износ.
Оценка вашей трубопроводной системы перед маркировкой труб может помочь предотвратить потенциальные опасности и несчастные случаи в будущем.
Дальнейшие действия по маркировке труб
Чтобы узнать, как внедрить систему маркировки труб на вашем предприятии, см. нашу подробную статью о начале работы с маркировкой труб.
Вы также можете запросить наше бесплатное руководство по передовой практике маркировки труб, чтобы получить подробные инструкции и инструменты, которые помогут создать эффективную систему.
В процессе вы обнаружите, что выбор правильных расходных материалов является важной частью обеспечения успешной работы системы. К счастью, существуют высококачественные решения, устойчивые к повреждениям в сложных условиях и обеспечивающие долговечность этикеток.
Когда вы будете готовы создавать этикетки для труб и другие визуальные сигналы для вашего объекта, вы можете положиться на линейку промышленных принтеров для этикеток и вывесок DuraLabel, а также на линейку напольной маркировки и защитных лент PathFinder. Все наши продукты разработаны для обеспечения долговечной идентификации и маркировки для различных промышленных нужд, и они идеально подходят для маркировки труб.
Готовы приступить к маркировке труб на своем предприятии? Прочтите нашу статью «Как начать работу с маркировкой труб», чтобы получить исчерпывающие инструкции по внедрению системы маркировки труб.
Маркировка трубопроводов | Creative Safety Supply
Содержание
- Стандарты маркировки труб ANSI
- Цветовой код труб ANSI/ASME A13.1
- Дополнительное использование символов СГС
- Как маркировать Трубопроводы
- Оборудование для маркировки труб
- Различные типы маркировки труб
- Обеспечение видимости маркировки труб
Трубопроводы используются для безопасной и эффективной транспортировки широкого спектра различных жидкостей, газов и паров по объектам. Трубопроводы, хотя они и являются безопасным вариантом транспорта, могут переносить опасные химические вещества, которые могут нанести серьезный вред работникам. По этой причине необходимо обеспечить правильную маркировку труб.
Если труба не имеет маркировки, работники, работающие с трубой, могут не знать, что содержится в трубе, и поэтому не могут принять необходимые меры предосторожности. Это особенно важно, поскольку трубы имеют такой широкий спектр различных решений, что делает невозможным предсказать, что находится внутри, не отслеживая трубу в обратном направлении, что было бы неэффективно.
Например, если сотрудник открывает трубу, которая, как ожидается, должна быть водой, но на самом деле это какой-то токсичный газ или жидкость, легко увидеть, как это может вызвать очень серьезную проблему. К счастью, маркировка трубопровода — довольно простой процесс, который может практически исключить риск того, что кто-то будет работать с трубой, не зная, что внутри.
При изучении лучших способов маркировки трубопроводов на объекте рекомендуется ознакомиться с этим бесплатным руководством по маркировке труб, которое содержит необходимые стандарты, установленные ANSI.
Существует множество стандартов маркировки трубопроводов, которым необходимо следовать. Некоторые из этих стандартов введены в действие регулирующими органами, такими как OSHA, а другие рекомендованы ANSI или другими учреждениями. Несмотря на это, существует множество стандартов, в которых указано, что должны говорить этикетки, а также где они должны быть размещены, которым компании могут следовать в зависимости от своих конкретных условий работы.
Стандарт ANSI/ASME A13.1 сегодня является наиболее распространенным стандартом для маркировки труб. Фактически, почти все компании, которые используют трубопроводы на своих объектах, должны знать об этом необходимом стандарте.
Хотя ANSI не является государственным органом и не имеет юридических полномочий принуждать какую-либо компанию следовать своим стандартам, почти все компании стараются их соблюдать. Кроме того, когда OSHA и другие правительственные учреждения решают установить требования в отношении маркировки труб, они почти всегда обращаются к стандартам ANSI как к основе закона.
ANSI пользуется большим уважением практически во всех отраслях, поэтому предприятия склонны прислушиваться к их рекомендациям. Их стандарты составлены таким образом, чтобы помочь повысить безопасность, не создавая чрезмерного бремени для бизнеса или сотрудников. Это превосходный баланс, который годами помогает повышать безопасность труб.
Этикетки, используемые на трубах, обычно должны соответствовать цветовым кодам, установленным ASME в их стандарте A13.
1, который был последний раз обновлен в 2020 году. Ниже приведены наиболее распространенные стандарты цветового кода труб, которые будут использоваться на большинстве объектов. :
- Черный текст на Оранжевый фон – Используется для токсичных и агрессивных жидкостей.
- Черный текст на Желтый фон – Используется для горючих и окисляющих жидкостей.
- Белый текст на Коричневый фон – для горючих жидкостей.
- Белый текст на Зеленый фон – это вода для охлаждения, питания котлов, питьевая и другая вода.
- Белый текст на Синий фон – для труб со сжатым воздухом.
Существует также множество различных цветовых комбинаций, зарезервированных для «определенного пользователем» содержимого канала. Это важно, так как это позволит объектам использовать маркировку труб с цветами, которые, как они могут быть уверены, не будут означать что-то еще в ближайшие годы.
Текущие пользовательские цвета маркировки труб: белый текст на фиолетовом фоне, белый текст на сером фоне, белый текст на черном фоне и черный текст на белом фоне. Может быть полезно носить с собой краткий карманный справочник, чтобы определить, что означает каждый из цветов. На многих объектах также будут установлены более крупные знаки с цветовыми значениями, чтобы напомнить сотрудникам, находящимся в этом районе.
Можно даже включить пиктограммы СГС на маркировочную этикетку трубы, если труба ведет к сборному контейнеру со стандартной этикеткой СГС. Это должно обеспечить непрерывность и максимальный уровень связи между работниками и их окружением. Если выбран этот маршрут, этикетка должна соответствовать стандартной цветовой схеме A13.1, а также содержать следующую информацию:
- Идентификатор продукта
- Пиктограммы
- Сигнальное слово
- Заявление об опасности для здоровья человека и окружающей среды
Маркировка труб может быть простым процессом, если человек или команда делают маркировку имеет правильное оборудование и соблюдает все правила и положения, регулирующие этот процесс.
Инвестирование во все необходимое стоит усилий любой компании, у которой есть трубопроводы, требующие маркировки.
Большинство предприятий, которые самостоятельно маркируют трубопроводы, захотят иметь промышленный принтер этикеток для создания и распечатки необходимых этикеток. Эти принтеры поставляются с программным обеспечением, которое можно использовать для разработки точного типа этикетки, которая необходима, чтобы она соответствовала ANSI и другим требованиям. Одна из лучших особенностей наличия такого принтера этикеток на месте заключается в том, что этикетки можно настраивать по мере необходимости, и их можно распечатывать всякий раз, когда требуется новая.
Маркировка труб часто сильно отличается от других типов этикеток, поэтому важно все спланировать и сделать правильно с первого раза. Эти маркировки должны включать стрелку, указывающую, в каком направлении течет содержимое трубы, и дополнительную информацию о том, что находится в трубе. Рассмотрение требований к маркировке трубопроводов будет иметь важное значение для обеспечения безопасности и соответствия требованиям.
Существует множество различных типов этикеток, которые можно использовать. Конкретный вариант, который является правильным для данной ситуации, будет зависеть от таких вещей, как количество информации, которую необходимо передать, что находится в трубах, среда, в которой находится труба, и т. д. Ниже приведены некоторые распространенные типы маркеров труб, которые позволяют Владельцы или менеджеры по технике безопасности должны знать о них, чтобы они могли использовать их в случае необходимости:
- Лента для стрелок — Лента для стрелок — это просто прочная лента со стрелками. При установке он четко покажет, в каком направлении течет труба. Это часто используется вместе с этикетками или знаками для маркировки труб.
- Этикетки в термоусадочную пленку — эффективный вариант — обернуть трубу этикеткой, а затем усадить ее, чтобы она плотно прилегала к трубе. Обычно это делается с помощью теплового пистолета, что позволяет отображать информацию со всех сторон самой трубы.
- Маркировка труб – Этикетки для маркировки труб, которые представляют собой стандартные этикетки для труб, содержащие информацию о том, что находится в трубе, вероятно, являются наиболее распространенным способом маркировки труб сегодня. Они содержат важную информацию как для тех, кто работает с трубами, так и для спасателей, которым необходимо знать, что в них находится.
- Лента с рисунком — Лента с рисунком может при необходимости привлечь к трубе дополнительное внимание. Это может быть черно-желтая полоса, которая напоминает людям об осторожности при работе с трубопроводом. Подобно стрелочной ленте, этот вариант обычно используется вместе со стандартными этикетками для маркировки труб.
С помощью любой из этих лент становится легко оснастить трубы на любом объекте. Этикетки могут быть изготовлены точного размера, который необходим в зависимости от диаметра трубы, которую необходимо маркировать. Однако это можно сделать только в том случае, если имеется подходящее оборудование или если предприятие заказывает изготовленную на заказ ленту для маркировки труб, которая будет использоваться на этом предприятии.
В стандартах ANSI и ASME четко указано, что маркировка труб должна размещаться выше или ниже горизонтальной осевой линии трубы в тех случаях, когда трубопроводы расположены выше или ниже линии нормального обзора, чтобы обеспечить максимальную видимость для сотрудников. Надписи следует размещать также возле запорной арматуры и фланцев, а также при смене направления, ответвлениях, местах прохождения труб через стены и перекрытия, а также через достаточные промежутки на прямолинейных участках. Брошенный трубопровод также должен быть соответствующим образом маркирован в соответствии с обновленным стандартом A13.1.
После нанесения на трубы маркировки важно убедиться, что они остаются видимыми для всех, кто может находиться в этом районе. Сюда входят люди, которые работают непосредственно на трубах, и те, кто может работать вокруг них в любое время.
Чтобы труба оставалась видимой, необходимо предусмотреть освещение для маркировки. Также важно следить за чистотой этикеток.
