Тепловая пушка на отработанном масле своими руками

Тепловые пушки – устройства вспомогательного характера, используемые для поддержания комфортного температурного режима в условиях производства ремонтных и строительных работ. Но применение их более обширно: аппараты используют и для бытовых нужд, причём в быту используют массу конструктивно интересных самоделок.

Мы расскажем, как должна быть собрана тепловая пушка на отработанном масле своими руками. В предложенной нами статье представлены наиболее популярные схемы, даны рекомендации по грамотному воплощению разработок. Приведены советы по безопасной и беспроблемной эксплуатации изготовленных агрегатов.

Содержание статьи:

• Как работают теплопушки?
• Отработка как недорогой вид топлива
• Инструкция для реализации проекта
  • Работа изготовленного нагревателя
  • Разновидности схем на отработанном масле
  • Особенности эксплуатации самоделок
• Выводы и полезное видео по теме

Как работают теплопушки?

Обогревательные приборы, имеющие отношение к тепловым пушкам, технологически строятся по единому принципу. Конструкция таких установок обычно состоит из нагревающего модуля и вентилятора, установленных в едином корпусе.

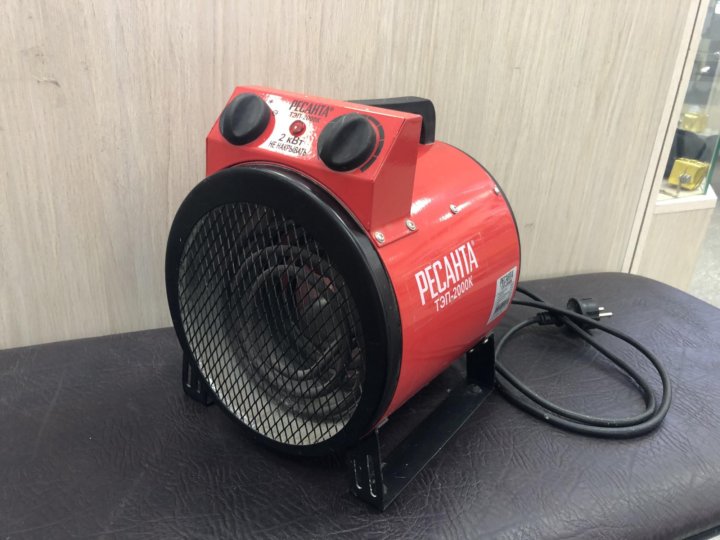

Конструкция тепловой пушки, изготовленной в условиях промышленного производства. Компактный, безопасный, удобный аппарат, благодаря которому можно получить необходимое тепло за короткое время действия устройства

Распространённый конструктивный вариант – электрический. В этом случае в качестве нагревателя применяется электрический ТЭН. Однако существуют также тепловые пушки, где обогрев осуществляется за счёт иных источников тепла, например, горелок, сжигающих машинное масло.

На уровне бытового применения часто ассоциируются с обыкновенными . Но такая конструкция, как печка-буржуйка, существенно отличается от теплопушки, так как не предусматривает системы принудительного распределения нагретого воздуха.

Принцип действия обширной группы обогревателей, объединенных техническим термином «тепловая пушка», рассмотрен в , посвященной устройству и разновидностям агрегата.

Самодельная печка-буржуйка с питанием жидким топливом, а именно – отработанным машинным маслом. Конструкция сомнительная в плане безопасности и не совсем удобная в применении. Но на основе таких сооружений умельцы делают тепловые пушки

Правда создающие технику домашние мастера умудряются приделывать к печкам вентиляционный модуль, добиваясь тем самым эффекта тепловой пушки. Рассмотрим популярную конструкцию с нагревом на отработанном масле, которую часто делают своими руками.

Отработка как недорогой вид топлива

Отработанное машинное (техническое) масло видится эффективным топливом для хозяйственно-бытовых установок обогрева. Этот вид энергоресурса позволяет экономить на потреблении электричества и одновременно получать требуемое количество тепла. Но с точки зрения экологии, сжигание отработанного масла приравнивается к химическим выбросам.

Отработанное машинное масло – идеальное топливо для самодельных бытовых печей и тепловых пушек. Обращение к такому виду топлива позволяет решать две задачи – экономить средства и утилизировать отработку

Однако на экологический момент никто не обращает внимания. Главное — получить дешёвое тепло. К тому же пушки на отработанном масле, изготовленные своими руками, зачастую представляют собой технологически опасное оборудование.

Есть немало примеров, когда выгорали сразу несколько частных гаражей по той причине, что кому-то из владельцев авто не хватало тепла, и он решил снять проблему самодельной пушкой на отработке.

Поэтому, принимая решение на изготовление подобной системы нагрева, следует с полным пониманием подойти к делу. Необходимо просчитать все конструктивные варианты, обезопасить личную собственность и собственность других людей.

Инструкция для реализации проекта

Схемотехника одной из популярных конструкций тепловой пушки, действующей на отработанном масле, предусматривает использование обычной стальной трубы D=219 мм в качестве корпуса.

Размера стенки трубы в 10 мм вполне достаточно для долгосрочной эксплуатации прибора. Кусок трубы длиной 780 мм с торцов закрывается стальными крышками.

Схема для сборки простой тепловой пушки своими руками: 1 – масляный бак; 2 – дозатор с трубкой; 3 – верхняя крышка; 4 – смотровое окно; 5 – бортик верхней крышки; 6 – люк для обслуживания; 7 – патрубок воздушный; 8 – чаша для масла; 9, 10, 11 – отверстия разного диаметра (3,5 – 5 мм)

Причём нижняя крышка заваривается наглухо, а верхняя увеличенная в диаметре до 226 мм, оснащается нижними бортиками и делается съёмной. На дне корпусной трубы устанавливается чаша для масла, сделанная из трубы D=133 мм и дополненная верхним бортиком.

Верхняя крышка корпуса пушки оснащается двумя отверстиями. Одно для смотрового окна, второе для патрубка подачи воздуха. Воздушный патрубок тепловой пушки изготавливают своими руками из металлической трубы D=89 мм.

Эта деталь конструкции, согласно схеме, пропускается с натягом через центральное отверстие верхней крышки корпуса и закрепляется на ней (обваривается).

Патрубок подачи воздуха фиксируют с таким расчётом, чтобы при установленной крышке расстояние между его дном и дном чаши для масла в корпусной трубе не превышало 50 мм.

Вариант изготовления воздушного патрубка. Распределение и диаметр отверстий играют важную роль в работе этой детали конструкции тепловой пушки. Также имеет значение толщина металла, определяющая долговечность патрубка

Воздушный патрубок также дополняется маслопроводом – медной трубкой небольшого диаметра (6-10 мм), которая проходит внутри воздушного канала, в центральной его части. Свободная часть трубки, оставшаяся снаружи, соединяется с промежуточной ёмкостью — регулятором подачи отработанного масла.

На расстоянии 80-100 мм от верхней крышки на стенке корпусной трубы вырезается отверстие D=100 мм и вваривается отвод. Это патрубок, предназначенный для подключения дымохода. А с противоположной стороны корпуса, в нижней его части, делается люк диаметром 100-120 мм для обслуживания (поджига). Люк размещается на одном уровне с чашей для масла.

Вариант конечного продукта – тепловой пушки на отработанном масле. Однако разумнее делать верхнюю крышку съёмной, чем упрощается не только обслуживание системы, но также технический ремонт при необходимости

Для производства работ по изготовлению такой домашней пушки, функционирующей на отработке, достаточно иметь под руками сварочный аппарат, стандартный набор слесарных инструментов и трубный материал согласно размерам схемы.

Также потребуется стальной лист и металлический уголок для опорных ножек. Главным образом процесс состоит из сварки подготовленных деталей. Подготовка элементов конструкции не занимает много сил и времени.

Работа изготовленного нагревателя

Принцип действия самодельный печки-буржуйки на отработанном масле прост. Через медную трубку внутрь подаётся порция машинного масла. Топливом заполняют чашу в донной области трубы и поджигают содержимое через нижний люк.

Закрывают люк и наблюдают через смотровое окно. Дают разгореться до рабочей температуры, после чего включают постоянную дозированную (капельную) подачу отработки.

Подготовка самодельного устройства к запуску. Крышка с воздушным патрубком надевается на корпус печки, после чего останется только заправить систему маслом, поджечь жидкое топливо и отрегулировать капельную подачу отработки

Регуляцией капельной дозировки настраивают работу устройства так, чтобы не перегреть корпус. По мере нагрева печи будет нагреваться поступающее в дозирующую трубку масло. Изменится характеристика точки воспламенения топлива.

Понятно, что в таких условиях без автоматики добиться чёткой регулировки крайне сложно. Поэтому, если нет автоматики, масляную тепловую пушку нельзя оставлять без присмотра.

Разновидности схем на отработанном масле

С точки зрения конструктивных особенностей существуют две разновидности обогревателей, действующих на отработанном масле:

1. Прямого горения.
2. Изолированного горения.

Аналогичные признаки лежат в основе деления на подгруппы . Конструкции прямого горения отличаются более выраженной эффективностью, но при работе вместе с теплом выбрасывают продукты горения, вредные для здоровья.

Схема установки прямого горения для промышленного изготовления: 1 – камера сгорания; 2 – масляная горелка; 3 – сопло горелки; 4 – клапан с электроприводом; 5 – трубка подачи; 6 – вентилятор; 7 – электродвигатель; 8 – насос; 9 – энергоблок; 10 – ёмкость под масло; 11 – щит управления

Устройство прямого горения несложно сделать своими руками. Причём есть возможность для реализации мобильного проекта. Подобные пушки выпускаются на уровне промышленного производства. Можно на основе промышленной схемы сделать аппарат своими руками.

Для работы потребуется:

1. Ёмкость подходящей формы и размеров.
2. Облегчённая металлическая труба (нержавейка).
3. Вентилятор осевой.
4. Топливный насос миниатюрный.
5. Горелка под техническое масло.

Масляная ёмкость оснащается колёсами и рукояткой. Внутри стальной трубы, в задней её половине, монтируется вентилятор с топливным насосом, система подачи и впрыска топлива, масляная горелка.

Передняя половина трубы (внутренняя часть) нагревателя оборудуется дополнительными защитными пластинами. Непосредственно на выходе делается ограничитель пламени. Вот и вся конструкция.

Схема установки изолированного горения: 1 – камера сгорания; 2 – патрубок дымохода; 3 – горелка масляная; 4 – сопло горелки; 5 – клапан с электроприводом; 6 – трубка подачи; 7 – вентилятор; 8 – электродвигатель; 9 – топливный насос; 10 – энергоблок; 11 – бак для масла; 12 – щит управления

Практически по тому же принципу изготавливается тепловая пушка изолированного горения. Разница с первой конструкцией отмечается лишь в добавлении к передней области патрубка дымохода и создании изолированной камеры сгорания.

При устройстве камеры сгорания внутри трубы диаметр этой части конструкции делают на треть меньше диаметра корпуса. За счёт такого исполнения образуются межтрубные каналы. Продуваемый сквозь них воздух выходит через сопло нагретым.

Особенности эксплуатации самоделок

Получить тепло от пушки на отработанном масле несложно. Другой вопрос – как всем этим хозяйством пользоваться, чтобы исключить разливы отработанного масла и опасность его возгорания. Поэтому особое внимание при изготовлении таких конструкций следует уделять также хранилищам отработки и системе питания печки этой рабочей жидкостью.

Попытка оснастить электроникой самодельную установку нагрева на отработанном машинном масле. Однако для надёжной системы автоматики необходимо установить несколько датчиков и задействовать многоступенчатую схему контроля

Для хранения топлива желательно использовать герметичные металлические ёмкости, оснащённые системой дозированной подачи. Размещать сосуды с машинным маслом допустимо только в местах удалённых от источников открытого огня, в том числе на удалении от самодельной печки.

Отработанное масло применять в качестве топлива не рекомендуется, если оно содержит пусть даже небольшое количество воды. Смесь машинного масла с водой обладает при горении свойствами «взрывного» характера.

Попадая в сопло горелки, такой состав воспламеняется и выбрасывается с высокой скоростью в виде массы горящих масляных капель. Этот неконтролируемый процесс зачастую и становится причиной пожара.

Компактная удобная и к тому же мобильная тепловая пушка, действующая на жидком топливе. Прямая альтернатива самодельным устройствам. Стоимость такой установки не столь велика, чтобы можно было полностью игнорировать вариант покупки и делать пушку своими руками

Самодельные нагреватели прямого горения являются источниками распространения канцерогенных веществ. Применять такие установки внутри закрытых помещений запрещено.

Если же используется сборка с изолированной камерой горения и выводом продуктов горения за пределы помещения, следует принять меры к снижению загрязнения окружающей среды. Для кого-то все эти требования видятся «филькиной грамотой», но истинный конструктор не должен игнорировать общепринятые правила.

В общем, тепловая пушка – вещь, конечно, стоящая. При условии сборки действительно качественной во всех отношениях самоделки, пользоваться подобными устройствами не запрещается. Однако сборка эффективной системы пропорциональна стоимости агрегата промышленного образца.

О том, как сооружаются тепловые пушки, способные работать на различных видах топлива, узнаете из , с содержанием которой мы очень советуем ознакомиться.

Выводы и полезное видео по теме

Как сделать обогревательное устройство для гаража и повысить эффективность его работы, можно узнать из следующего видеоролика:

Если недостаточно возможностей или желания изготовить теплопушку своими руками, можно просто обратиться в специализированный магазин, выбрать подходящий аппарат и купить без лишних телодвижений. Преимущества очевидны: гарантии, безопасность эксплуатации, высокая эффективность действия при небольшом расходе горючего материала.

Хотите рассказать о собственноручно собранной тепловой пушке? Есть желание поделиться технологическими нюансами, которые будут полезны посетителям сайта? Пишите, пожалуйста, комментарии, публикуйте тематические фото, задавайте вопросы в расположенном ниже блоке.

Тепловая пушка на отработке: Master, EnergyLogic, Kroll

Тепловая пушка на отработанном масле

5 (100%) голосов: 1

Потребность отопить и просушить помещение может появиться не только в зимний период. Для этих целей применяются различные устройства. Одними из практичных, высокоэффективных и долговечных считаются тепловые пушки. Они из-за своей хорошей тепловой отдачи прекрасно подходят для тех ситуаций, когда в помещении нет стационарного отопления.

• Особенности
• org/ListItem”> Производители

Тепловая пушка на отработанном масле пользуется популярностью для воздушного обогрева помещений разной площади, в том числе и относительно больших: гаражей, складов, цехов, ангаров, строительных объектов.

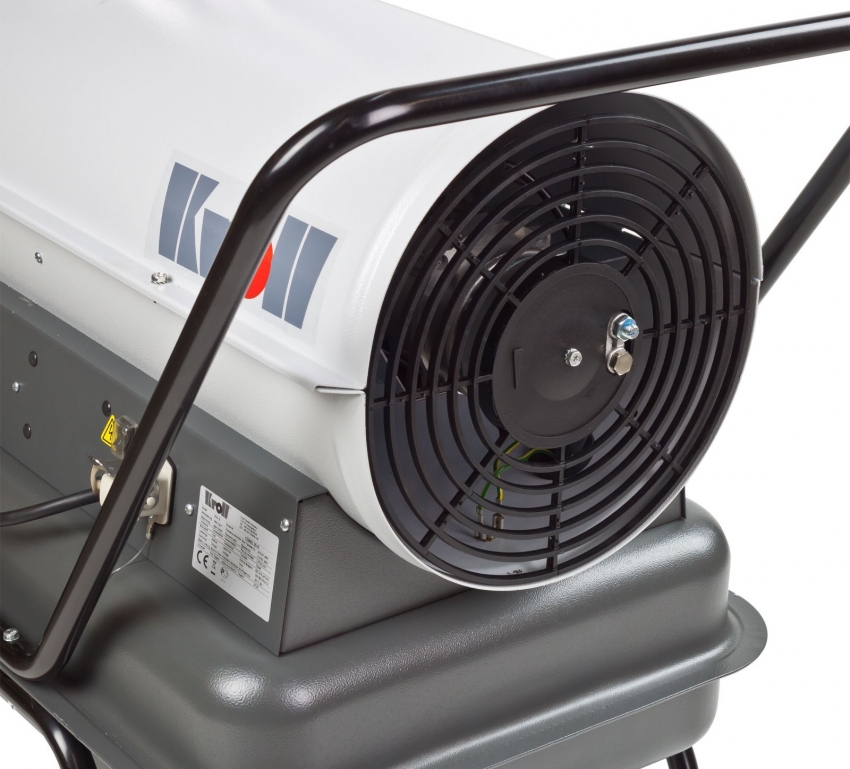

Тепловая пушка на отработанном масле Kroll W 401 VL

Особенности

Тепловые пушки функционируют на жидком топливе, в том числе, на отработке любого вида: моторном масле, гидравлическом, трансмиссионном и т.п. Коэффициент полезного действия этих высокомощных устройств доходит до 100 %. Пушки могут функционировать без перерыва около 10-15 часов, а если присутствует терморегулятор, то целые сутки.

При помощи насоса масло подаётся в чашу горелки, где и сгорает, излучая теплоэнергию воздуху.

На рынке приборов для обогрева можно встретить пушки на жидком топливе двух типов:

• непрямого нагрева;
• прямого нагрева.

Устанавливать тепловые пушки на отработанном масле желательно только в помещениях с хорошей вентиляцией.

Тепловая мощность таких приборов может составлять 200 кВт, а объём помещения обогрева – до 900 м³.

Множество модификаций тепловых пушек на отработке имеют отличную сервисную автоматику, которая обеспечивает настройку разных тепловых режимов, автоматическую регулировку топливной подачи для достижения определённого нагрева помещения, автоматическую адаптацию к разным типам масла, электрический розжиг, аварийное отключение оборудования. Автоматика делает пользование тепловыми пушками на отработанном масле простым, удобным и безопасным.

Производители

Чтобы выбрать качественное и надёжное оборудование, стоит уделить внимание не только техническим характеристикам, но и производителю. Популярностью пользуются модели тепловых пушек таких компаний, как Master, Kroll, EnergyLogic. Рассмотрим их подробнее.

Kroll – это немецкая компания с опытом в 30 лет. Является лидером мирового масштаба в производстве тепловых пушек, горелок, тепловых генераторов, осушителей. Продукция бренда отличается надёжностью, безопасностью, экономичностью, а также интересным дизайном. Вся продукция имеет соответствующие сертификаты качества по мировым и отечественным стандартам, обладает качественной гарантией.

Модель Kroll W401K прекрасно подойдёт для экономичного обогрева на авторынках, СТО, производствах, где можно найти большое количество отработки. Данная тепловая пушка окупится владельцу уже, в среднем, через 5 месяцев. Модель надёжна в эксплуатации, отличается небольшими габаритами, имеет минимум автоматики и малую стоимость. Такая печь не требует сложного техобслуживания специалистами.

Принцип работы тепловой пушки на отработанном масле на отработанном масле Kroll W401 K

Master является лидирующей компанией в сфере продаж тепловых пушек. За долгое время работы производитель довёл техпараметры своих устройств до рекордных показателей в отрасли. Почти все модели довольно компактны и мобильны.

MASTER WA – это серия экономичных устройств, функционирующих почти на любом типе отработки, будь то моторные масла, гидравлические жидкости и даже биологически масла!

Особенности тепловых пушек на отработке Master WA

Пушки имеют дымоход. Тепловая производительность от 19 до 59 кВт. Устройства в силах экономично отопить помещение. Выпускаются модели серий WA 29А, WA 31, WA 33В, WA 33С, WA 41А, WA 59А.

Теплопушка стационарного типа MASTER WA 33B использует в качестве топлива любую отработку. Устройства имеют дымоходную трубу для отвода продуктов сгорания, безопасный и стойкий к износу корпус, ручное управление системой воспламенения. Данная модель в силах выдавать до 30 кВт тепла.

Теплогенератор на отработанном масле EnergyLogic EL 200H-S

EnergyLogic – это компания с десятками запатентованных инноваций и 30-летним опытом, направленным на безотказную работу оборудования.

Теплогенератор на отработке модели EnergyLogic EL-200H имеет топливный насос, который даёт возможность с точностью проводить дозирование разных типов топлива. Корпус теплообменника выполнен из нержавейки, которая славится отличной устойчивостью к высоким температурам и коррозийным процессам. Запчасти к модели легко найти на рынке, их стандартность обеспечивает лёгкий монтаж и обслуживание.

Модель EL-200H имеет жалюзи для выхода горячего воздуха (расположены либо с правой, либо с левой стороны, либо с двух одновременно). Мощность составляет 58,3 кВт, потребляемая мощность 1,98 кВт.

Также можно обратить внимание на дизельные тепловые пушки, которые также отличаются высокой производительностью.

Тепловые пушки на отработанном масле – это отличный способ отопления нежилых помещений. В качестве топлива они не привередливы, относительно экономичны. Эти устройства станут «спасением» для тех, кто обязан работать в помещениях без отопления.

Благодаря высокоэффективной работе, лёгкости обслуживания в течение многих лет и другим преимуществам теплопушки на отработке пользуются достаточно хорошим спросом.
