Мембранный бак для отопления как рассчитать: Расчет объема расширительного бака для закрытой системы отопления

Расчет расширительного бака – Калькулятор подбора объема

Выполните расчет объема расширительного бака для отопления по известной кубатуре теплоносителя в системе, максимальному значению давления в контуре и давлению срабатывания предохранительного клапана в баке. Альтернативный расчет предполагает указание значений суммарной мощности отопительных приборов, где 1 кВт эквивалентен 15 л жидкости. Коэффициенты температурного расширения взяты из справочных данных, можно указать свое значение. Максимальное и минимальное давление должно быть в диапазоне значений указанных в таблице. Оптимальное давление в системах отопления частных домов – 1-2 бар. Для того чтобы получить результаты подсчета, нажмите кнопку «Рассчитать».



Смежные нормативные документы:

• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
• СП 30.13330.2012 «Внутренний водопровод и канализация зданий»
• СП 41-101-95 «Проектирование тепловых пунктов»



Формула расчета объема расширительного бака

V_бака = (V_сум × e) / ((P_max – P_o) × (P_max + 1))

• V_сум – объем системы отопления, л;
• e – коэффициент температурного расширения;
• P_max – максимальное рабочее давление отопительной системы, бар;
• P_o – давление зарядки мембранного бака, бар.



Коэффициент заполнения расширительного мембранного бака

Предельное давление в системе Рmax, бар	Первоначальное давление в баке Ро, бар
	0.5	1.0	1.5	2.0	2.5	3.0	3.5	4.0
1.0	0.25	–	–	–	–	–	–	–
1.5	0.40	0.20	–	–	–	–	–	–
2.0	0.50	0.33	0.16	–	–	–	–	–
2.5	0.58	0.42	0.28	0.14	–	–	–	–
3.0	0.62	0.50	0.37	0.25	0.12	–	–	–
3. 5	0.67	0.55	0.44	0.33	0.22	–	–	–
4.0	0.70	0.60	0.50	0.40	0.30	0.20	–	–
4.5	–	0.63	0.54	0.45	0.36	0.27	0.18	–
5.0	–	–	0.58	0.50	0.41	0.33	0.25	0.16
5.5	–	–	0.62	0.54	0.47	0.38	0.30	0.23
6.0	–	–	–	0.57	0.50	0.42	0.35	0.28



Коэффициент расширения воды – таблица

°С	Коэффициент расширения	°С	Коэффициент расширения
0	0.00013	65	0.0198
10	0. 00027	70	0.0227
20	0.00177	75	0.0258
30	0.00435	80	0.0290
40	0.00782	85	0.0324
50	0.0121	90	0.0359
55	0.0145	95	0.0396
60	0.0171	100	0.0434



Коэффициент расширения водогликолевой смеси – таблица

°С	Содержание гликоля, %
	0	10	20	30	40	50	70	90
0	0.00013	0.00320	0.00640	0.00960	0.01280	0.01600	0.02240	0.02880
10	0.00027	0.00340	0.00660	0.00980	0. 01300	0.01620	0.02260	0.02900
20	0.00177	0.00480	0.00800	0.01120	0.01440	0.01760	0.02400	0.03040
30	0.00435	0.00740	0.01060	0.01380	0.01700	0.02020	0.02660	0.03300
40	0.00780	0.01090	0.01410	0.01730	0.02050	0.02370	0.03010	0.03650
50	0.01210	0.01510	0.01830	0.02150	0.02470	0.02790	0.03430	0.04070
60	0.01710	0.02010	0.02320	0.02630	0.02940	0.03250	0.03870	0.04490
70	0.02270	0.02580	0.02880	0.03180	0.03480	0.03780	0.04380	0.04980
80	0.02900	0.03200	0. 03490	0.03780	0.04070	0.04360	0.04940	0.05520
90	0.03590	0.03890	0.04170	0.04450	0.04730	0.05010	0.05570	0.06130
100	0.04340	0.04650	0.04910	0.05170	0.05430	0.05690	0.06210	0.07290

Расчет мембранного бака для отопления

Тяжело представить жизнедеятельность проживающего в нашей стране без отопления жилища. Каждый знает, что топливо для обогрева всегда дорожает. Перед каждым владельцем коттеджа поднимается вопрос: как улучшить систему дома. Абсолютно в каждом месте РФ необходимо в зимнее время отапливать квартиру. На данном web ресурсе размещенно много разных отопительных комплексов квартиры, использующих исключительно различные приемы получения тепла. Перечисленные комплексы обогрева возможно реализовывать самостоятельно или комбинационно.

Современный мембранный бак — изделие, состоящее

Расширение объемов трубопроводов и

содержащейся с них воды поглощались самой структурой системы,

расположенной в самой верхней точке ёмкостью.

Этот существенный результат был

достигнут простым изготовлением металлического бака, состоящего из двух

частей, герметично разделенных диафрагмой из резины. Одна из двух

частей могла быть наполнена сжатым воздухом, другая часть соединена с

До сих пор, в большинстве систем

отопления предполагается, что горячая вода, получаемая из котла,

циркулирует по всей схеме периметра, а бак расположен в самой высокой

точке строения. Магистрали снабжают радиаторы, где вода отдаёт тепло, нагревая окружающую среду. Охлажденная

Источник: http://mlynok.wordpress.com/2010/05/22/%D1%80%D0%B0%D1%81%D1%87%D0%B5%D1%82-%D1%80%D0%B0%D1%81%D1%88%D0%B8%D1%80%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D1%85-%D0%B1%D0%B0%D0%BA%D0%BE%D0%B2-%D1%81%D0%B8%D1%81%D1%82%D0%B5%D0%BC%D1%8B/

Оглавление статьи:

Незаменимым элементом любой отопительной системы является бак расширения. Расширительный бак выполняет функцию стабилизации давления внутри системы за счет увеличения ее общего объема.

Теплоноситель при нагревании расширяется, поднимая давление в емкостях системы; при избыточном давлении самые ненадежные элементы системы ломаются, что влечет за собой поломку всей системы отопления. Чтобы такого не произошло, необходимо произвести расчет расширительного бака, который позволит использовать систему для отопления без поломок.

Типы баков

Устройство расширительного бака открытого типа. Нажмите на фото для увеличения.

После установки бака его верхняя камера заполняется воздухом при помощи автонасоса, давление в воздушной камере должно быть равно начальному давлению во всей системе.

Расчет мембранного бака

При проектировке отопительной системы важно рассчитать требуемый объем расширительного бака и коэффициент его заполнения. Для того чтобы высчитать, какую емкость должен занимать расширительный бак системы отопления. необходимо рассчитать объем излишков теплоносителя при нагревании и коэффициент заполнения нижней части бака. Объем всего бака (Vбака) равен максимальному количеству излишков нагретого теплоносителя (Vрасш) разделенному на коэффициент заполнения бака расширения (f). Отсюда получаем формулу:

Чтобы сделать расчет излишков теплоносителя при нагревании (Vрасш), следует объем всей системы (Vсист), не учитывая бак расширения, умножить на коэффициент объемного расширения выбранного теплоносителя (β). Имеем:

Vсист – объем всех частей системы – радиаторов, труб, котла и т.д. Если вы не можете точно подсчитать объем системы отопления, можно приблизительно высчитать объем по потребляемой мощности котла в расчете 1 кВатт = 14 литров.

Коэффициент объемного расширения теплоносителя (β) рассчитывается исходя из максимальной температуры нагрева жидкости. Необходимый вам коэффициент объемного расширения воды можно посмотреть в уже готовых таблицах и графиках.

Расчет коэффициента заполнения бака

Формула расчета

Коэффициент заполнения бака показывает максимальный процент заполнения бака жидкостью. Сделать расчет коэффициента можно по формуле:

Рмакс – максимальный показатель давления в системе. Желательно использовать максимальную величину давления при срабатывании клапана предохранения.

Ргаза – начальное давление воздуха в воздушной камере бака, которое приблизительно равно начальному давлению во всей системе обогрева. Чтобы рассчитать требуемое давление в камере используйте формулу:

Символами Ргидр обозначается гидростатическое давление в системе. Сила гидростатического давления обусловлена разницей высот жидкости в верхних и нижних частях отопительной системы. Чтобы совершить расчет гидростатического давления в системе, используется формула:

ρ – плотность теплоносителя, измеряется в г/см³. Плотность воды – 1 г/см³.

hгидр – расстояние от самой нижней до самой верхней точки отопительной системы, измеряется в метрах.

Необходимо учесть, что объем расширительного бака должен быть заполнен теплоносителем не более, чем наполовину, в противном случае это грозит преждевременным выходом из строя отопительной системы. Если бак устанавливается после циркулярного насоса, то осуществлять расчет следует по этой формуле:

Особенности установки

Преимущество закрытых расширительных баков отопления заключается в том, что они могут быть установлены в любом месте отопительной системы. Однако рациональнее устанавливать бак перед циркулярным насосом, в самой нижней точке обратной ветки. В зависимости от объема мембранного бака при подключении к системе необходимо использовать трубы соответствующего размера, но не меньше PN20. В месте, где бак стыкуется с трубой, желательно поставить клапан, который стравит воздух из подводящей трубы. Перед запуском отопительной системы важно создать в баке давление, равное давлению в системе.

Источник: http://ultra-term.ru/otoplenie/pribory/pribory-ucheta-tepla/raschet-rasshiritelnogo-baka-dlja-otoplenija.html

Расширительный бак — очень важный элемент в системе отопления. С его помощью предотвращается повышение давления в отопительной системе, когда она нагревается. Баки могут быть открытого и закрытого типа. Открытые баки имеют ряд недостатков, которых нет в мембранных. Они громоздки, имеют большую потерю тепла, не работаю под большим давлением. Мембранные баки более совершенны, и у них нет тех недостатков, которые есть у открытых.

Содержание

Что такое мембранный расширительный бак

Расширительный бак — немаловажный элемент в отоплении, потому что он предотвращает закипание теплоносителя, что может привести к плохим последствиям.

Такие баки могут использоваться в разных системах:

• с тепловыми насосами и солнечными коллекторами;
• с автономным источником тепла;
• подключенных к сети центрального теплоснабжения по независимой схеме;
• с замкнутыми контурами.

Мембранные баки регулируют давление в системе отопления в случае его повышения и при перепадах давления, что предотвращает чрезвычайные опасные ситуации и раз разе неисправности отопительных систем.

Расширительный мембранный бак может быть с фиксированной и заменяемой перегородкой. Первые, сделанные с внутренней полостью, поделенной на две части надежно зафиксированной мембранной, которая находится по периметру сечения.

Баки с заменяемой перегородкой отличаются от фиксированных тем, что теплоноситель находится в мембранной емкости и не вступает в контакт со стальной поверхностью. Монтаж и демонтаж мембраны достаточно прост, через фланец, который крепится болтами.

Совет. Устанавливая мембранный бак, необходимо надежно его прикрепить, потому что во время работы, масса бака увеличивается.

Преимущества мембранных расширительных баков

Расширительные баки обладают огромным количеством преимуществ:

• не загрязняют воду;
• низкие расходы при эксплуатации;
• легкий монтаж;
• безопасность, надежность;
• установка в любой части дома;
• невозможность выливания воды из бака;
• отсутствие потерь тепла;
• минимальная подача воздуха;
• мембраны из натуральной резины и бутила могут применяться в питьевом водоснабжении;
• применяются при любом типе воды;
• удобны в использовании;
• радиатор и котел из-за отсутствия контакта воды и воздуха служат дольше. чем обычно.

Расширительные мембранные баки используются в закрытых отопительных системах и обеспечивают надежную работу котла.

Совет. Выбирая мембранный бак, следует отдать предпочтению бакам закрытого типа, которые значительно лучше открытых.

Конструкция расширительного мембранного бака

Мембранный расширительный бак — плоский или баллонный металлический корпус. внутри разделенный мембранной из резины. В одной части находится воздух или газ, который сжимается до определенного необходимого уровня. Уровень сжатия воздуха, можно найти в паспорте. Другая часть бака в рабочем состоянии будет наполняться водой и благодаря этому уровень сжатия газа будет таким же, как и во всей системе отопления. Компрессор в баке поддерживает давление в воздушной камере.

Одним из самых важных элементом мембранного расширительного бака является мембрана, которая может быть двух типов:

• баллонного;
• диафрагменного.

Диафрагменный применяются в баках с маленьким объемом и их невозможно заменить. Баллонные можно легко заменить в случае необходимости и такой тип расширительного бака более надежный из-за того, что вода находится в мембране и не прикасается к корпусу бака.

Совет. Выбирая мембранный расширительный бак, необходимо уделить внимание материалу, из которого сделанная мембрана.

Выбор мембранного бака

В отопительных системах нагрузка мембраны, как и расширение воды, меняется не очень значительно, но температура нагрева жидкости может быть примерно 90 °C.

Выбирая расширительный мембранный бак, особое внимание нужно уделить материалу, из которого изготовлена мембрана. Материал должен быть качественным, надежным и устойчивым к высоким температурам и перепадам.

Также следует обратить внимание на такие характеристики мембраны:

• диапазон рабочих температур;
• длительный срок службы;
• санитарные и гигиеничные требования;
• устойчивость к воздействию высоких температур;
• динамичность.

Совет. Выбирая расширительный мембранный бак, необходимо подбирать баки с прочным и надежным корпусом, чтобы он прослужил дольше.

Расчет объема расширительного мембранного бака

Для того чтобы определить объем расширительного мембранного бака, нужно определиться с суммарным объемом отопительной системы, который складывается из нескольких объемов:

Самый простой способ определения нужного объема бака, это вычислить 10% от суммарного объема системы отопления. Если он составляет 500 литров, то понадобится бак с объемом 50 литров.

Если объем расширительного мембранного бака будет меньше чем нужно, то это приведет к плохим последствиям. Начнут появляться трещины, будет утечка горячей воды через резьбу, да и сам бак может очень быстро испортиться и его придется менять.

Мембранный бак подбирается индивидуально для каждой системы отопления.

Совет. Если в замкнутую отопительную систему поставить предохраняющие клапаны, то можно избежать повышения давления и защитить всю систему.

Установка расширительного мембранного бака

Для установки и подключения мембранного бака к отопительной системе понадобится умение и знания. За установку бака не следует браться самостоятельно, если нет уверенности, что все будет правильно сделано.

Для установки понадобится:

Устанавливая мембранный расширительный бак в систему отопления, нужно очень тщательно и внимательно проверять герметичность соединений.

Расширительный бак должен быть герметичным, его нельзя разбирать, открывать, он просто подсоединяется к трубопроводу. который находится ближе всего к котлу. Также для предотвращения повышения давления необходимо установить предохранительные устройства.

Устанавливая бак, необходимо учесть несколько правил:

• устанавливать мембранный бак до разветвления;
• в комнате должна быть постоянно температура выше 0;
• место крепления бака может получать огромную нагрузку, поэтому оно должно быть несущим ;
• перепроверить расчеты перед установкой;
• Если объем бака больше 30 литров. то он не крепится к стене, а ставится на ножки;
• На выходе бака, следует установить манометр для контролирования давления. а на входе — обратный клапан, если нет насоса.

Совет. Для того чтобы продлить срок службы отопительных систем, не нужно использовать воду с кислородными примесями и агрессивные газы.

Возможные поломки

Самой распространенной поломкой мембранного расширительного бака считается разрыв мембраны в случае превышения допустимого давления и неравномерные нагрузки. Сменные мембраны рвутся намного чаще запрессованных, потому что для вторых, используются более прочные материалы, поскольку их можно в любой момент поменять, а вот запрессованные нет.

Из-за разрыва мембраны, если ее не заменить, бак со временем приходит в негодность. потому что вода попадает на внутреннюю поверхность бака и он под воздействием коррозии становится негодным.

На качество и надежность мембранного расширительного бака влияет также выбор материала, из которого его сделано. Качественный материал будет стоить намного дороже.

Мембранные расширительные баки — важная часть системы отопления, потому что именно благодаря им возможен контроль над давлением в отопительной системе. Чтобы выбрать бак, необходимо учитывать индивидуальные особенности системы и подбирать под нее.

Источник: http://teplo.guru/elementy/baki/membrannyi-rasshiritelnyi-bak.html

Оглавление:

Расширительный бак для отопления является неотъемлемой составляющей любой жидкостной системы обогрева дома – без него система не сможет полноценно работать и оберегать вас от холода в зимнее время года. Это устройство служит своего рода демпфером, в задачи которого входит компенсация температурных увеличений объема жидкости в системе. Именно о нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с принципом работы этого устройства, его разновидностями и решим вопрос выбора расширительного бака и самостоятельной установки.

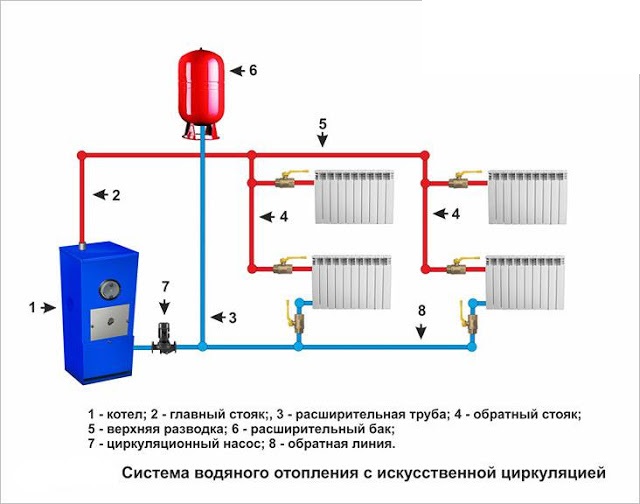

Расширительный бак для системы отопления фото

Расширительный бак для отопления: для чего он нужен и как работает

Ни для кого не секрет, что при нагревании вода увеличивается в объеме – так случается каждый раз, когда человек запускает отопительную систему, в которой теплоносителем как раз и является обыкновенная вода. Куда, по-вашему, девается этот избыточный объем воды? Он поступает в расширительный бак для системы отопления, где благополучно дожидается того часа, когда остынет и, уменьшившись в объеме, снова вернется в систему трубопроводов.

Разновидности и особенности расширительного бака

Источник: http://stroisovety.org/rasshiritelnyj-bak-dlya-otopleniya/

Смотрите также:

21 апреля 2021 года

Мембранный расширительный бак системы отопления

Расширительный бак — очень важный элемент в системе отопления. С его помощью предотвращается повышение давления в отопительной системе, когда она нагревается. Баки могут быть открытого и закрытого типа. Открытые баки имеют ряд недостатков, которых нет в мембранных. Они громоздки, имеют большую потерю тепла, не работаю под большим давлением. Мембранные баки более совершенны, и у них нет тех недостатков, которые есть у открытых.

Что такое мембранный расширительный бак

Расширительный бак — немаловажный элемент в отоплении, потому что он предотвращает закипание теплоносителя, что может привести к плохим последствиям.

Такие баки могут использоваться в разных системах:

• с тепловыми насосами и солнечными коллекторами;
• с автономным источником тепла;
• подключенных к сети центрального теплоснабжения по независимой схеме;
• с замкнутыми контурами.

Мембранные баки регулируют давление в системе отопления в случае его повышения и при перепадах давления, что предотвращает чрезвычайные опасные ситуации и раз разе неисправности отопительных систем.

Расширительный мембранный бак может быть с фиксированной и заменяемой перегородкой. Первые, сделанные с внутренней полостью, поделенной на две части надежно зафиксированной мембранной, которая находится по периметру сечения.

Баки с заменяемой перегородкой отличаются от фиксированных тем, что теплоноситель находится в мембранной емкости и не вступает в контакт со стальной поверхностью. Монтаж и демонтаж мембраны достаточно прост, через фланец, который крепится болтами.

Совет. Устанавливая мембранный бак, необходимо надежно его прикрепить, потому что во время работы, масса бака увеличивается.

Преимущества мембранных расширительных баков

Расширительные баки обладают огромным количеством преимуществ:

• не загрязняют воду;
• низкие расходы при эксплуатации;
• легкий монтаж;
• безопасность, надежность;
• установка в любой части дома;
• невозможность выливания воды из бака;
• отсутствие потерь тепла;
• минимальная подача воздуха;
• мембраны из натуральной резины и бутила могут применяться в питьевом водоснабжении;
• применяются при любом типе воды;
• удобны в использовании;
• радиатор и котел из-за отсутствия контакта воды и воздуха служат дольше, чем обычно.

Расширительные мембранные баки используются в закрытых отопительных системах и обеспечивают надежную работу котла.

Совет. Выбирая мембранный бак, следует отдать предпочтению бакам закрытого типа, которые значительно лучше открытых.

Конструкция расширительного мембранного бака

Мембранный расширительный бак — плоский или баллонный металлический корпус, внутри разделенный мембранной из резины. В одной части находится воздух или газ, который сжимается до определенного необходимого уровня. Уровень сжатия воздуха, можно найти в паспорте. Другая часть бака в рабочем состоянии будет наполняться водой и благодаря этому уровень сжатия газа будет таким же, как и во всей системе отопления. Компрессор в баке поддерживает давление в воздушной камере.

Одним из самых важных элементом мембранного расширительного бака является мембрана, которая может быть двух типов:

• баллонного;
• диафрагменного.

Диафрагменный применяются в баках с маленьким объемом и их невозможно заменить. Баллонные можно легко заменить в случае необходимости и такой тип расширительного бака более надежный из-за того, что вода находится в мембране и не прикасается к корпусу бака.

Совет. Выбирая мембранный расширительный бак, необходимо уделить внимание материалу, из которого сделанная мембрана.

Выбор мембранного бака

В отопительных системах нагрузка мембраны, как и расширение воды, меняется не очень значительно, но температура нагрева жидкости может быть примерно 90 °C.

Выбирая расширительный мембранный бак, особое внимание нужно уделить материалу, из которого изготовлена мембрана. Материал должен быть качественным, надежным и устойчивым к высоким температурам и перепадам.

Также следует обратить внимание на такие характеристики мембраны:

• диапазон рабочих температур;
• длительный срок службы;
• санитарные и гигиеничные требования;
• устойчивость к воздействию высоких температур;
• динамичность.

Совет. Выбирая расширительный мембранный бак, необходимо подбирать баки с прочным и надежным корпусом, чтобы он прослужил дольше.

Расчет объема расширительного мембранного бака

Для того чтобы определить объем расширительного мембранного бака, нужно определиться с суммарным объемом отопительной системы, который складывается из нескольких объемов:

• трубопровода;
• отопительного прибора;
• котла.

Самый простой способ определения нужного объема бака, это вычислить 10% от суммарного объема системы отопления. Если он составляет 500 литров, то понадобится бак с объемом 50 литров.

Если объем расширительного мембранного бака будет меньше чем нужно, то это приведет к плохим последствиям. Начнут появляться трещины, будет утечка горячей воды через резьбу, да и сам бак может очень быстро испортиться и его придется менять.

Мембранный бак подбирается индивидуально для каждой системы отопления.

Совет. Если в замкнутую отопительную систему поставить предохраняющие клапаны, то можно избежать повышения давления и защитить всю систему.

Установка расширительного мембранного бака

Для установки и подключения мембранного бака к отопительной системе понадобится умение и знания. За установку бака не следует браться самостоятельно, если нет уверенности, что все будет правильно сделано.

Для установки понадобится:

• ступенчатый ключ;
• газовый ключ;
• трубы пластиковые;
• разводной ключ.

Устанавливая мембранный расширительный бак в систему отопления, нужно очень тщательно и внимательно проверять герметичность соединений.

Расширительный бак должен быть герметичным, его нельзя разбирать, открывать, он просто подсоединяется к трубопроводу, который находится ближе всего к котлу. Также для предотвращения повышения давления необходимо установить предохранительные устройства.

Устанавливая бак, необходимо учесть несколько правил:

• устанавливать мембранный бак до разветвления;
• в комнате должна быть постоянно температура выше 0;
• место крепления бака может получать огромную нагрузку, поэтому оно должно быть несущим;
• перепроверить расчеты перед установкой;
• Если объем бака больше 30 литров, то он не крепится к стене, а ставится на ножки;
• На выходе бака, следует установить манометр для контролирования давления, а на входе — обратный клапан, если нет насоса.

Совет. Для того чтобы продлить срок службы отопительных систем, не нужно использовать воду с кислородными примесями и агрессивные газы.

Возможные поломки

Самой распространенной поломкой мембранного расширительного бака считается разрыв мембраны в случае превышения допустимого давления и неравномерные нагрузки. Сменные мембраны рвутся намного чаще запрессованных, потому что для вторых, используются более прочные материалы, поскольку их можно в любой момент поменять, а вот запрессованные нет.

Из-за разрыва мембраны, если ее не заменить, бак со временем приходит в негодность, потому что вода попадает на внутреннюю поверхность бака и он под воздействием коррозии становится негодным.

На качество и надежность мембранного расширительного бака влияет также выбор материала, из которого его сделано. Качественный материал будет стоить намного дороже.

Мембранные расширительные баки — важная часть системы отопления, потому что именно благодаря им возможен контроль над давлением в отопительной системе. Чтобы выбрать бак, необходимо учитывать индивидуальные особенности системы и подбирать под нее.

Оцените статью: Поделитесь с друзьями!

Мембранный бак для системы отопления: расчет, подбор и ремонт

Автор Евгений Апрелев На чтение 6 мин. Просмотров 4.3k.

Расширительные баки (техническое название устройства экспанзоматы) производятся для различных систем обогрева (СО). Для открытых необходимы емкости в виде обычной металлической или пластиковой бочки без крышки. Такие устройства используются, как правило, в гравитационных системах.

Для закрытых систем применяются современные, герметичные баки с эластичной диафрагмой (мембраной), монтирующиеся в СО с насосом, в любом удобном для размещения, месте трубопровода. В сегодняшней публикации будет рассказано именно о мембранных расширительных баках для отопления, их типах, методиках расчета емкости и этапах их монтажа.

Назначение, конструктивные и эксплуатационные особенности

Экспанзомат – это устройство, предназначенное для компенсации расширившегося при нагревании теплоносителя. Другими словами: если данный резервуар не будет предусмотрен, расширившейся под воздействием температуры жидкости будет некуда деваться и она разорвет трубы, радиаторы, теплообменник котлоагрегата, создав опасность взрыва.

Кроме этого, какой бы ни была герметичной СО, теплоноситель из нее все равно испаряется. Снижается его количество в контуре, что значительно уменьшает эффективность обогрева жилища. Мембранный расширительный бак для отопления позволяет пополнить объем жидкости, сохраняя необходимую герметичность в системе.

Конструкция данного устройства состоит из стального, устойчивого к коррозии бака, в котором посередине находится эластичная диафрагма. В данном резервуаре установлен золотник, для накачки необходимого давления, клапан безопасности и патрубок подключения прибора к СО.

Виды закрытых экспанзоматов

«Первую скрипку» в данном устройстве играет диафрагма, которая, в зависимости от модели, может быть заменяемой или фиксированной.

1. В первом случае, форма мембраны напоминает грушу или баллон. Именно поэтому емкости такого типа называют «баллонными». Ремонт расширительного бака отопления и замена пришедшей в негодность диафрагмы производятся через фланец с водяным патрубком, расположенный в нижней части прибора.
2. При фиксированной конструкции диафрагмы, мембрана крепится посередине корпуса, после чего, бак запаивается в заводских условиях, делает невозможным ее замену. Ремонт резервуара такого типа (замена подрывного клапана, патрубка) производится только в специализированных мастерских.

Единственным преимуществом мембранных устройств перед емкостями со сменной диафрагмой является низкая стоимость.

Важно! Подбор расширительного бака для системы отопления – это важный процесс, требующий точного расчета и опыта. Если вы неуверены в своих знаниях, то обратитесь к профессионалу.

Преимущества

Существует достаточно много преимуществ мембранных экспанзоматов перед открытыми емкостями. Специалисты выделяют следующие:

• Данные устройства могут применяться в системах с водопроводной водой.
• Простота замены бака или пришедшей в негодность диафрагмы.
• Минимальное обслуживание.
• Не испарения, а это значит можно использовать дешевый этиленгликоль.

Основное достоинство данных моделей, по мнению специалистов – это большая вытесняющая способность.

Как работает экспанзомат

Принцип работы мембранного расширительного бака отопления гениально прост, и заключается в следующем:

• В нормальном состоянии уровень теплоносителя доходит до мембраны. Расширяясь, он начинает вдавливать диафрагму в сторону газовой камеры, которая находится под определенным давлением.
• При остывании теплоносителя, его уровень в емкости падает, а мембрана возвращается в рабочее положение.

Если рассматривать баллонный «механизм», то при подъеме уровня жидкости в системе она попадает в «грушу» бачка. Постепенно, она растягивается, ограничивая контакт жидкости (воды, антифризов, рассолов) со стенками прибора. При достижении рабочей температуры СО, давление в газовой камере, выдавливает жидкость в систему.

Таким образом, установка мембранного расширительного бака для отопления:

• Стабилизирует работу СО при максимальном расширении теплоносителя и скачках давления при запуске котлоагрегата.
• Минимизирует испарение жидкости из системы.
• Дает возможность работы как с водой, так и с антифризами.

Как рассчитать объем экспанзомата

Расчет расширительного бака для систем отопления закрытого типа достаточно серьезный процесс, который можно провести несколькими способами:

1. Доверить проведение вычислений сертифицированному специалисту. Результат достаточно высокого качества, но за это придется заплатить, немалую сумму.
2. С помощью онлайн-калькуляторов. Результаты достаточно достоверны. Этот вариант для тех, кто не хочет терять время и платить деньги. Единственным минусом такого расчета является то, что в случае неправильных данных некому предъявить претензию. А проблемы при неправильном расчете могут быть достаточно серьезные: от неэффективной работы СО до ее полного разрушения, по причине меньшого, чем нужно объема расширительного бака.
3. Сделать расчет самостоятельно, к тому же это не так сложно.

Воспользуйтесь формулой

V = (V_s * Z) / N

где:
V_s – объем СО. Чтобы рассчитать данное значение нужно исходить из того, что на каждый 1кВт мощности котельной установки необходимо 15л. жидкости. Например, ваш теплогенератор имеет мощность 45кВт, то объем СО будет равен 45 х 15 = 675 л.

Z –коэффициент, показывающий расширение конкретного теплоносителя при определенной температуре. Вода — 0,04; гликолевые антифризы, (в зависимости от концентрации активного вещества) от 0,044 до 0,048. Данные действительны при максимальной температуре в СО 95°С.
N – показатель эффективности устройства. Некоторые производители указывают данный параметр. Если его нет, в документации к устройству, то ег достаточно просто рассчитать самостоятельно, воспользовавшись формулой:

N = (D_max — D_min) / (D_max + 1)

где:
D_max – максимальное давления. Для бытовых автономных СО это значение равно 2,5-3 кг/см²;
D_min – начальное давление в воздушной камере устройства. Эта величина равна 0,5 кг/см² на каждые 5м. высоты СО.

Итак:

N = (2,5-0,5)/(2,5+1) = 0,57

Все данные для расчета есть. Рассчитаем емкость экспанзомата для СО одноэтажного частного дома, с котлоагрегатом, мощностью 45кВт и водой, в качестве теплоносителя.

V = (675 х 0.04)/0,57 = 47,36л рекомендованный объем резервуара, для данной СО 50 л.

Этапы монтажа

Прежде чем устанавливать емкость в СО, необходимо подготовить котельное помещение, которое должно соответствовать рекомендованному производителем оборудования температурно-влажностному режиму. Определитесь с местом монтажа. Мембранные устройства, теоретически, можно монтировать в любом месте СО. Специалисты рекомендуют: чтобы на прибор не воздействовали резкие скачки давления, не устанавливайте его после котла на подающем трубопроводе. Лучшее место – на обратке, только не после насоса.

Совет! Исходя из опыта, необходимо монтировать устройство именно на подаче. Кроме этого, жидкость из СО должна поступать в емкость сверху. Такая схема монтажа гарантирует, что воздух из СО не попадет в камеру для жидкости.

1. Врежьте в выбранную ветку трубопровода патрубок, размером ¾;
2. Подготовьте паронитовую прокладку. Данный материал прекрасно выдерживает высокие температуры.
3. Смонтируйте бак таким образом, чтобы на него не воздействовали нагрузки.

И в качестве заключения: обязательно отрегулируйте клапан безопасности. Значение должно быть на 10-15% ниже, чем критическое в СО.

Совет: Для безопасной работы СО выбирайте модели экспанзоматов, только с регулируемым подрывным клапаном.

Для чего нужен мембранный расширительные бак в системе отопления?

Главная > Статьи > Для чего нужен мембранный расширительные бак в системе отопления? 03.02.2014



Расширительный бак – это один из важных элементов системы отопления. Он необходим для приёма избытка воды, который образуется при тепловом расширение воды в результате нагревания.

Назначение:
Вся система отопления внутри заполнена теплоносителем (водой). А у воды есть особенность, при повышении температуры она увеличивается, а при понижении – уменьшается. Однако эти свойства воды не должны отражаться на работоспособности системы отопления и, прежде всего, не должны приводить к превышению предела прочности любых её элементов. Во избежании проблем и устанавливают расширительный бак, что бы в нём поместить образовавшиеся объём воды.

Мембранный расширительный бак состоит из герметично закрытого металлического корпуса. С нижней стороны бака находится отверстие для присоединения к системе отопления. С верхней стороны находится ниппель, через который закачивается воздух.
Внутри бака находится мембрана.

Работа расширительного бака:
Когда бак пустой, мембрана занимает меньшую часть объёма. Остальной объём занимает воздух.
При нагреве воды, она начинает поступать в полость между корпусом и мембраной.
При остывании воды, при уменьшении её объёма, сжатый воздух начинает выдавливать воду обратно в систему.

Установка расширительного бака:
Расширительный бак можно устанавливать в любом месте системы отопления, где будет удобно, но чтобы он был доступен. Но предпочтительней подключить его к обратному контуру, так как там самая низкая температура и нагрузка на мембрану будет минимальной.
В начале эксплуатации необходимо проверить давление воздуха в расширительном баке. При необходимости его можно понизить путем открытия ниппеля либо повысить, подкачав воздух насосом.
Расширительный бак подсоединяется к системе отопления через запорную арматуру, защищает от отключения бака от системы отопления.

Уход за расширительным баком:
Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.

При подборе расширительного бака необходимо знать:
Какой теплоноситель будет использоваться в системе отопления. Так как вода и антифриз имеют разные коэффициенты расширения.
Вычислить объём расширения теплоносителя можно по формуле:
V = (E x C / 1 – Рmin / Pmax.) / Кзап.

С – Общий объем теплоносителя в системе.
Е – коэффициент расширения теплоносителя.
Рmin – начальное давление в расширительном баке (в атм.). Рmin. не должно быть меньше, чем гидростатическое давление системы отопления в точке расположения расширительного бака.
Pmax – максимально допустимое значение давления (в атм.). Pmax. соответствует давлению настройки предохранительного клапана с учетом возможного дополнительного давления, возникающего от перепада высоты расположения предохранительного клапана и мембранного расширительного бака.
Кзап – Коэффициент заполнения расширительного бака при заданных условиях работы, который показывает максимальный объем жидкости (в процентах от полного объема расширительного бака), который может вместить бак. Рассчитывается по таблице:

Пример:
Теплоноситель: вода
Объем теплоносителя в системе = 600 литров
Коэффициент температурного расширения воды при температуре 85 С = 0,034
Начальное давление = 1,5 атм.
Максимально давление = 4 атм.
Коэффициент заполнении бака, берем значения Pmax и Pmin и смотрим по таблице = 0,5
V = (0,034 х 600 / 1 – 1,5 / 4) / 0,5 = 65,2 литра
Далее берем коэффициент запаса равный 1,25 (или 25%) и рассчитаем полный необходимый объем расширительного бака для нашей системы отопления.
Vполный 65,2 х 1,25 = 81,5 литра.
Теперь выбираем ближайший по объему бак и покупаем. В нашем случае подойдет бак объемом 80 литров.

Можно так же пользоваться таблицей (теплоноситель вода):

 Если нет совпадения, то берётся бак большим объёмом: В системе отпления 120 литров, то бак нужен 24 литра.

Особенности применения расширительных баков. Практические советы:
Как влияет антифриз на мембранный бак в системах отопления?
 Стоит помнить, что выбирая расширительный бак необходимо учитывать некоторое отличие коэффициента объемного расширения (на 20-25% в сторону увеличения) такой жидкости, как антифриз. Следовательно, размер расширительного бака должен составлять 15% от всего объема отопительной системы.

Какой расширительный бак купить?
Лучше покупать расширительный бак, в котором в случае поломки мембраны, её можно заменить.


Как определить, нужен ли дополнительный расширительный бак к настенному газовому котлу?
При монтаже системы отопления необходимо рассчитать объём воды и сравнить с баком, который находиться в котле. Если он меньше по объёму, то установите дополнительный расширительный бак.
Если Вы не правильно рассчитали, то это можно будет увидеть на манометре (установлен на котле). Если при нагревании системы отопления стрелка поднимается, а при остывании опускается. То вам надо дополнительный расширительный бак.





Расширительный бак: расчёт, выбор, установка

Плоский расширительный бак для отопления, объемом 8 литровПлоский расширительный бак для отопления, объемом 8 литров

Расширительный бак защищает систему отопления от поломки при увеличении объема теплоносителя. Статья поможет рассчитать, выбрать и правильно установить бак.

Текст: Владимир Равилов · 08-28-2018 12-20-2020 Good-Tips.PRO

Расширительный бак — неотъемлемая часть любой системы отопления потому, что теплоноситель при нагревании увеличивается в объеме, вода и отопительный антифриз в том числе. Расширительный бак принимает на себя увеличивающийся объем жидкости, предохраняя систему отопления от разрушения.

Расширительные баки бывают открытые и мембранные (закрытые). Открытый расширительный бак принято включать в схему классической системы отопления там, где теплоноситель циркулирует по трубам за счет естественной циркуляции. В этом случае расширительный бак устанавливают в самой верхней точке дома, желательно на чердаке. В открытый расширительный бак наливают воду при заполнении системы отопления теплоносителем, в него же заводят воздушник.

Открытый расширительный бак для классической системы отопления

Закрытые, мембранные баки применяются в закрытых системах отопления, которые все время, за исключение ремонта, находятся под избыточным давлением около 1 кгс/см². В этом случае мембранный расширительный бак не только принимает на себя расширяющийся теплоноситель, но и поддерживают давление на постоянном уровне, даже если котел не работает и циркуляции теплоносителя в системе нет. Через мембранный бак не наполняют систему отопления, как в случае с открытым расширительным баком, который служит своеобразной воронкой.

В закрытых системах циркуляция теплоносителя осуществляется за счет циркуляционного насоса, который все чаще встраивается прямо в котел. Не обошла эта участь и расширительные баки — мембранные баки давно стали неотъемлемой частью настенных котлов. Конечно, объем расширительных баков в котлах невелик, порядка 4-8 литров, но для простых систем отопления с малым объемом теплоносителя этого достаточно.

Вообще, перед покупкой мембранного расширительного бака или изготовлением емкости открытого расширительного бака надо сделать расчёт объема бака, чтобы он смог вместить весь объем расширяющейся жидкости.

Мембранный расширительный бак (экспанзомат)

По сути, мембранный бак представляет собой гидроаккумулятор с прочной мембраной, которая способна выдерживать горячую воду без повреждения.

Расширительный бак, экспанзомат, в разрезе. Фото: Day & Nite Plumbing & HeatingРасширительные баки Джилекс различных моделей в разрезе. Иллюстрация: ИЭ 1.1/2017ЛМ

Мембрана делит бак на два отсека: воздушный и водяной. В воздушный отсек компрессором или автомобильным насосом накачивается воздух под давлением 1-1,5 кгс/см², точное давление указано на наклейке, наклеенной на бак или в паспорте экспанзомата. Воздух под давлением выполняет роль пружины, сжимаясь при увеличении объема жидкости в баке.

Срок службы расширительного бака зависит от правильности установки и качества оборудования, в среднем составляет 5-8 лет. Продлить срок службы экспанзомата можно установив бак на обратной линии, перед циркуляционным насосом.

Выбор расширительного бака зависит от ассортимента отопительного оборудования в магазинах вашего региона, поэтому ориентируйтесь на отзывы касательно имеющихся в продаже моделей.

Расчёт расширительного бака для отопления

Выбирая расширительный бак надо знать его объем. Объем можно определить по формулам, а можно воспользоваться таблицей и подобрать бак для вашей системы отопления, если известна ёмкость системы отопления, объем теплоносителя во всех без исключения трубопроводах, радиаторах, котле и др.

Объем расширительного бака должен соответствовать расчетам, либо быть немного больше расчетной величины

В любом случае, рекомендуется покупать бак с запасом 10-15% по объему. Как говорится лишний объем не помешает, особенно если в качестве теплоносителя используется отопительный антифриз, а не вода.

Таблица. Расчет емкости расширительного бака для системы отопления, в зависимости от объема теплоносителя.

Объем теплоносителя в системе отопления, литров	Емкость расширительного бака, литров
15-20	1
25-30	2
35-45	3
50-55	4
60-65	5
70-80	6
85-90	7
95-100	8
105-110	9
120	10
Примечание: расчёт верен, если в качестве теплоносителя используется вода, начальное давление в системе отопления — 1 кгс/см2, максимальное давление — 3 кгс/см2. Точный расчет объема расширительного бака можно сделать на сайте ГК Климатик.

Где и как установить расширительный бак

Мембранные расширительные баки рекомендуется устанавливать на обратной линии системы отопления, недалеко от котла, перед циркуляционным насосом, водяным патрубком вверх (горизонтальные баки: влево или вправо).

Рекомендуемый производителем способ установки мембранного расширительного бака Джилекс: 1-воздухоотводчик; 2-предохранительный клапан; 3-манометр; 4-корпус группы безопасности; 5-расширительный бак; 6-отопительный котел; 7-радиаторы отопления; 8-циркуляционный насос. Иллюстрация: ИЭ 1.1/2017ЛММембранный расширительный бак установлен правильно. Фото: Википедия

Не рекомендуется устанавливать экспанзоматы водяным патрубком вниз — это будет способствовать скоплению воздуха в баке, который будет невозможно удалить из системы. Также не рекомендуется устанавливать бак на напорной линии системы отопления, чтобы продлить срок службы мембраны.

Открытые расширительные баки по традиции монтируются в самом высоком месте дома так, чтобы труба, идущая от бака, входила в обратную линию системы отопления недалеко от входа в котел. Также требуется обеспечить удобство наполнения системы водой и контроль уровня воды в баке без дополнительных ухищрений.

Источники:

1. Расчет мембранных расширительных баков Reflex – www.climatik.su

зачем нужен, место установки, расчёт объема

Расширительный бак — важное звено отопительной системы. В данной статье мы расскажем о предназначении этого устройства, принципе его работы и способе подключения, а также рассмотрим ключевые критерии выбора мембранного бака для частного дома.

Расширительные баки разных объемов

Предназначение и принцип работы

В процессе функционирования системы отопления наблюдаются частые изменения температуры теплоносителя: она то скачет вверх, то, наоборот, уменьшается. При этом изменяется и объем жидкости. Когда жидкость нагревается, показатели давления в сети увеличиваются, подобное явление может спровоцировать образование гидроударов и разрушение отопительного прибора.

Во избежание таких неприятных ситуаций, излишнее количество теплоносителя вытесняется в расширительный бак. Нужно установить предохранительный клапан безопасности, через который будет уходить лишнее количество воды.

Больше информации о предохранительном клапане в системе отопления можно найти тут

Для того, чтобы кислород не растворялся в воде и на стенках трубопровода не образовывались коррозийные процессы, вода в бачке отделяется от воздуха посредством эластичной мембраны.

Принцип функционирования расширительного бака базируется на том, что когда показатели температуры теплоносителя увеличиваются на 10°С, его объем возрастает на 0,3-0,4 %. Поскольку жидкость не сжигается, образуется избыток давления, который направляется именно в расширительный бак.

Виды расширительных баков

Для разных систем отопления применяются различные виды расширительных баков, которые отличаются между собой формой, габаритами и расчетом. Однако, главный критерий, на основе которого выделяются типы расширительных баков — тип отопительной системы.

Виды мембранных расширительных баков

В закрытой системе отопления движение теплоносителя происходит благодаря циркуляционному насосу. Он не образует вспомогательного давления, а просто направляет воду по трубам. В подобной отопительной системе монтируется расширительный бак для отопления закрытого типа. Внешне он напоминает герметичную емкость, которая поделена на две части. Между ними расположена эластичная мембрана. В одном участке помещен воздух, другой предназначен для излишнего теплоносителя.

Из-за того, что в баке закрытого типа присутствует мембрана, его часто называют мембранным.

В открытой системе отопления циркуляционный насос отсутствует, поэтому здесь в качестве расширительного бака может выступать абсолютно любая емкость, к которой подведены трубы отопления.

Самый обычный вариант такого бака — это металлическая емкость, устанавливаемая на чердаке. Однако, у подобного варианта выделяется значительный изъян. Из-за того, что бак негерметичный, теплоноситель испаряется. Поэтому за ним постоянно нужно следить и в случае необходимости доливать. Вы можете осуществлять это собственноручно, но это не совсем удобно, потому что можно забыть пополнить запасы воды, что чревато поломкой системы.

Поэтому рекомендуется использовать автоматизированный контроль уровня воды.

Выбор мембранного бака

Чтобы подобрать наиболее оптимальный расширительный бак для системы отопления в вашем доме, следует учесть несколько рекомендаций, которые дают специалисты.

Если в вашем жилище смонтирована схема с естественной циркуляцией, то наиболее оптимальным вариантом станет — расширительный бак открытого типа. Открытую емкость можно как приобрести, так и изготовить собственноручно. Главное, произвести правильные вычисления объема бака.

Расширительный (мембранный) бак на отопление 24 л

Вопрос с выбором мембранного расширительного бака немного сложнее. Выбирая емкость, главное не спутать бачок для отопления с гидроаккумулятором для водоснабжения. Внешних различий у этих емкостей практически нет, поэтому будьте внимательны и обязательно читайте надписи на шильдике. На отопительном баке будет указана рабочая температура до 120°С и давление до 3 Бар. На гидроаккумуляторе температура до 70°С и давление до 10 Бар.

Помимо вышеописанного, выбирая расширительный бак для системы отопления, следует обратить внимание на такую составляющую, как возможность заменить “грушу” в случае ее поломки. Габариты устройства выбираются только после предварительного расчета бака закрытого типа.

Расчет объема

Для того, чтоб ответить, какой объем расширительного бака нужен для отопления, следует прибегнуть к расчету. Для этого нужно высчитать 10 % от объема теплоносителя в системе. Эти данные обычно рассчитываются на этапе разработки проекта.

Если они отсутствуют, то значение объема можно получить следующим образом: необходимо слить теплоноситель, а затем заполнить бак новым, при этом произвести его замеры (пустить через счетчик). Другой вариант — можно просто высчитать объем труб в системе и приплюсовать объем радиаторов, полученный результат и будет объем системы отопления. И уже от этой цифры рассчитать 10 %.

Еще один способ вычисления объема расширительного бака для отопления — воспользоваться формулой.

Вам понадобятся данные:

• объем системы — С;
• максимальное рабочее давление системы — Pмакс;
• начальное давление, с которого система начинает функционировать (этот показатель указан в паспорте) — Pмин;
• коэффициент расширения теплоносителя (для воды 0,4, для антифризов показатель указывается на этикетке, чаще всего в пределах 01,-0,13) — Е.

Зная все вышеописанные показатели, можно произвести расчет объема расширительного бака по формуле:

V= E*C* (Pмакс + 1) / (Pмакс + Pмин)

Объём расширительного бака

Расчеты не сложные, но если вы имеете дело с системой отопления открытого типа, вы и без этих значений можете подобрать расширительный бак, поскольку объем подобных емкостей практически не влияет на стоимость.

А вот расчет объема расширительного бака для закрытых отопительных системы лучше произвести, т.к. цена напрямую зависит ото объема.

Выбирайте бак с запасом объема, т.к. из-за недостаточного количества, система может быстро износиться или вовсе перестать функционировать.

Монтаж

Процесс установки расширительного бака в системе отопления находится в непосредственной зависимости от того, открытый или закрытый тип отопительной системы.

Открытая система

По большому счету открытое отопление — это один большой сосуд, в котором осуществляются конвекционные потоки.

Монтаж расширительного бака должен выполнять следующие функции:

• он должен быстро направлять нагретый теплоноситель вверх;
• должен обеспечивать свободную циркуляцию воздуха.

Исходя из вышеизложенных требований к расширительному баку, его размещение должно быть выполнено вверху конструкции. Обычно в частных домах, в качестве места расположения для подобных емкостей выбирают чердак либо разгонный коллектор (в однотрубной системе).

Стоит отметить и основные особенности самого бака, применяемого в системе отопления открытого типа:

• не предполагает наличие запорной арматуры;
• нет необходимости в наличии резиновой мембраны и крышки.

В качестве расширительного бака используется обычная емкость, в которую в случае необходимости можно долить воду (например, когда она испарилась).

Закрытая система

В случае, если в вашем доме система отопления закрытая, то установка расширительного бака характеризуется рядом особенностей:

1. Наиболее подходящим местом для подключения устройства считается тот участок, где нет завихрений, течение теплоносителя ближе всего к ламинарному. Поэтому лучше всего монтировать бак перед циркуляционным насосом.
2. Особое внимание стоит уделить размещению бачка в пространстве. Наиболее оптимальный вариант — когда жидкость попадает в емкость сверху. Это позволит полностью освободить от воздуха отсек с жидкостью.
3. Объем бака должен быть равен 1/10 части и более от объема всей жидкости в системе.

Обратите внимание! Часто в комплект отопительного котла входит расширительный бак и циркуляционный насос. Поэтому прежде чем приобретать эти устройства, убедитесь в том, что они вам необходимы. Иначе вы попросту потратите деньги впустую.

На примере рассмотрим, как осуществляется установка мембранной емкости.

1. Если вы подключаете расширительную емкость к функционирующей в данный момент системе отопления, то прежде всего нужно отключить оборудование и слить воду с батарей. Для того, чтобы вода стекала быстрее, рекомендуется открыть краны Маевского.
2. В случае использования пластиковых батарей, то монтаж должен производиться через разъемный элемент, именуемый «американкой». Первая часть этой детали прикручивается непосредственно к бачку, а другую нужно припаять к трубе. После чего обе части надо соединить между собой.
3. На следующем этапе разрезается труба отопления и монтируется тройник. Именно к нему подсоединяется труба от бака.
4. Далее осуществляется промывка и демонтаж фильтра грубой очистки.
5. После того как все необходимые элементы установлены, надо открыть краны и заполнить батареи водой. Уровень давления должен подняться до 1,2-1,3 кПа.
6. На заключительном этапе стравливается воздух и закрываются краны Маевского.

Перед расширительным баком установите кран. Благодаря этой детали вы сможете ремонтировать устройство, при этом не нужно будет спускать воду с радиаторов.

Обслуживание расширительного бака

Для того, чтобы расширительный функционировал максимально долго, без сбоев и неполадок, нужно соблюдать требования, выдвигаемые к обслуживанию устройства:

• осуществляйте проверку бака на на случай образования возможных повреждений — подтеки, ржавления и т.д.;
• раз в несколько месяцев нужно проверять начальное давление газового пространства на соответствие расчетному показателю;
• следите за целостностью мембраны. Если обнаружите какие-либо нарушения, то сразу замените ее;
• если вы не эксплуатируете бак на протяжении длительного времени, то слейте из него воду и храните устройство в сухом месте.

Для того, чтобы осуществить проверку расширительного бака отопления, первым делом отключите его от системы отопления, затем опустошите его и к ниппелю газовой плоскости подсоедините манометр. Если показатели давления ниже того, что было установлено в процессе установки расширительного бака, то через этот же ниппель надо накачать бак компрессором.

Мембрана — важный элемент, поэтому ее проверкой не стоит пренебрегать. Если во время проверки давления газового пространства, после того как вы слили воду, через дренажный кран продолжает поступать воздух, а давление в газовой полости уменьшилось до атмосферного, то вывод очевиден -мембрана пробита.

Для осуществления замены этой детали, в первую очередь, нужно отсоединить бак от системы отопления, а затем дренировать его. На следующем этапе надо сбросить давление газовой полости через ниппель и демонтировать фланец мембраны и достать саму мембрану. После этого, проверьте внутреннюю часть корпуса на наличие загрязнений и коррозийных процессов. В случае обнаружения — промойте корпус водой и высушите.

Подводя итог, можно прийти к выводу, что расширительный бак является неотъемлемым звеном отопительной системы. Для того, чтобы устройство максимально эффективно функционировало, не стоит пренебрегать правилами установки и эксплуатации.

Определение размеров, ввод в эксплуатацию и техническое обслуживание расширительного бака

Определение размера расширительного бака

Тщательный расчет размера расширительного бака имеет решающее значение для правильного функционирования системы.

Коэффициент расширения
Рассчитайте коэффициент расширения вашей системы, рассчитав разницу между температурой холодной воды в системе (нагрев выключен) и максимальной рабочей температурой.

]]>

° C	Коэффициент
0	0.00013
10	0,00025
20	0,00174
30	0,00426
40	0,00782
50	0,01207
60	0,0145
65	0,01704
70	0,0198
75	0,02269
80	0.0258
85	0,02899
90	0,0324
95	0,0396
100	0,04343

Система отопления

Формула определения размера расширительного бака следующая (на основе закона Бойлса):

]]>

Vf	=	e x C	=	Vu
		1 – (Pi / Pf)		1 – Pi / Pf

]]>

Vu	=	Общий полезный объем бака = Vi-Vf
Ви	=	Начальный объем
Vf	=	Окончательный объем
e	=	Коэффициент расширения
Пи	=	Начальное давление наддува (абсолютное) резервуара. Это давление не должно быть ниже гидростатического давления в точке, где бак подключен к системе.
Pf	=	Максимальное рабочее давление (абсолютное) предохранительного (предохранительного) клапана с учетом разницы уровней между резервуаром и предохранительным клапаном.
С	=	Общий объем воды в системе в литрах: котел, трубопроводы, радиаторы и т. Д. (в общем случае C составляет от 4 до 8 литров на каждый кВт мощности котла)
Примечание: Расчеты должны производиться в абсолютном давлении e.грамм. 100 кПа = 200 кПа абсолютное. В стандартных системах отопления:
e	=	0,04318 (Tmax = 99 ° C, Tmin = 10 ° C, Δt = 89 ° C, C = 0,035)

Система охлаждения

Формула определения размера емкости выглядит следующим образом (на основе закона Бойлса):

]]>

Vf =	e x C
	1 – (Pi / Pf)

В стандартных системах охлаждения:

]]>

e	=	0.011 (Tmax = 50ºC, T min = 4ºC)
Пи	=	Максимальное давление в установке, соответствующее максимально достижимой температуре , равное температуре окружающей среды, , которое рекомендуется установить на уровне 50ºC
Pf	=	Конечное рабочее давление, достигнутое при минимальной температуре , при 4ºC
Пример
С	=	500 литров
Пи	=	150 кПа (250 кПа абс.)
Pf	=	400 кПа (500 кПа абс.)
В	=	0.04318 x 500 = 43,2 литра
1	–	(250/500)

Выбрать бак ближайшего размера 50 литров

Расчет давления предварительной зарядки расширительного бака

Воспользуйтесь приведенным ниже расчетом, чтобы правильно определить давление предварительной зарядки расширительного бака:

]]>

Пи	=	[Hm x 10] + 20 кПа
где:
Пи	=	Начальное давление наддува (абсолютное) резервуара
Hm	=	Высота системы (в метрах) над местом расположения расширительного бачка

Установка

]]>

1. Расширительный бак должен быть установлен на стороне всасывания системного насоса и предпочтительно в самой холодной части системы. E.грамм. по возвращении в котел.
2. Убедитесь, что температура воды, поступающей в резервуар, ниже 70ºC, чтобы предотвратить преждевременный выход из строя диафрагмы. Если температура воды выше 70ºC, необходимо установить промежуточный бак между расширительным баком и системой.
3. Расширительный бак должен быть оснащен запираемым сервисным клапаном и точкой слива. Это необходимо для обеспечения надлежащего обслуживания резервуара в будущем.
4. Расширительный бак должен быть установлен с предохранительным клапаном между баком и запираемым рабочим клапаном, чтобы защитить бак от ситуаций избыточного давления.
5. Номинальное значение предохранительного клапана не должно превышать безопасное рабочее давление расширительного бака.

Ввод в эксплуатацию

Для ввода в эксплуатацию расширительного бака выполните следующие 4 шага:

1. Отключить
1. Изолируйте расширительный бак от системы с помощью запираемого рабочего клапана. Это очень важно для получения точных показаний давления.
2. Отсоедините от системы и слейте воду из бака.
2. Тест
1. Рассчитайте правильное давление предварительной зарядки расширительного бачка.
2. Проверить давление предварительной зарядки в расширительном баке через клапан Шредера.
3. Заряд
1. Заправьте расширительный бак до нужного давления (см. Примечание по расчету давления предварительной зарядки) через клапан Шредера, используя воздушный компрессор или баллон с азотом.
2. Еще раз проверьте заправку бака, чтобы убедиться, что предварительное давление сохраняется. При обнаружении утечки потребуется замена клапана Шредера или расширительного бачка.
4. Повторное подключение
1. Подсоедините расширительный бачок к системе.
2. Подайте давление в системе и проверьте на предмет утечек.

Техническое обслуживание

Для обслуживания расширительного бачка выполните следующие 5 шагов:

1. Осмотреть
1. Проведите визуальную проверку расширительного бачка, чтобы убедиться в отсутствии явных повреждений или коррозии.
2. Чтобы проверить целостность диафрагмы, нажмите
   на клапан Шредера.Если вода выходит из клапана, значит, диафрагма разорвана, и расширительный бачок требует замены.
2. Отключить
1. Изолируйте расширительный бак от системы с помощью запираемого рабочего клапана. Это очень важно для получения точных показаний давления.
2. Отсоедините от системы и слейте воду из бака.
3. Тест
1. Подсчитайте правильный расширительный бак
   (см. Примечание по расчету давления предварительной зарядки)
2. Проверить давление предварительной зарядки в расширительном баке через клапан Шредера.
4. Заряд
1. Заправьте расширительный бак до нужного давления предварительной зарядки через клапан Шредера, используя воздушный компрессор или баллон с азотом.
2. Еще раз проверьте заправку бака, чтобы убедиться в сохранении давления. При обнаружении утечки потребуется замена клапана Шредера или расширительного бачка.
5. Повторное подключение
1. Подсоедините расширительный бачок к системе.
2. Подайте давление в системе и проверьте на предмет утечек.

Что нужно и чего нельзя делать с расширительным бачком

Когда вода нагревается, пространство, необходимое для каждой молекулы, увеличивается.Любая попытка предотвратить это расширение будет встречена огромными силами. Если прочный металлический контейнер полностью заполнен жидкой водой и изолирован от атмосферы, давление в нем будет быстро возрастать по мере нагрева воды. Если позволить этому давлению расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Чтобы предотвратить такой результат, гидронные системы с обратной связью оборудуются расширительным баком. Бак представляет собой воздушную подушку – жидкость с высокой степенью сжатия, на которую расширяющаяся вода может давить, не создавая большого повышения давления в системе.Думайте о воздухе в резервуаре как о пружине. По мере расширения воды в системе этот «источник» сжимается. Когда вода остывает и сжимается, «родник» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в прямом контакте. Расширительный бак этого типа обычно подвешивается к потолку механического помещения. Это позволяет воздуху, выпущенному из первоначального количества воды в системе, перемещаться вверх в резервуар.Пример такого резервуара показан на рисунке 1.

Несмотря на то, что стандартные расширительные баки функционируют, они значительно больше, чем современные расширительные баки мембранного или баллонного типа. По сути, они дороже, тяжелее и требуют больше места для монтажа. Если они не оснащены подходящей арматурой, они также могут со временем наполняться водой и «заболачиваться». Они редко используются в современных гидравлических системах, особенно в жилых или легких коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

Сегодня в наиболее часто используемых расширительных баках для систем водяного отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака.Эта диафрагма соответствует внутренней стальной поверхности резервуара, когда на стороне воздуха находится давление, как показано на Рисунке 2.

Рисунок 2 Мембрана из EPDM разделяет воздух и воду в резервуаре

Когда вода в системе нагревается и расширяется в резервуар, диафрагма деформируется и перемещается в сторону закрытой воздушной камеры. Давление воздуха в баке увеличивается, как и давление воды в системе. Однако, если резервуар имеет надлежащие размеры, повышения давления в системе недостаточно для открытия предохранительного клапана, даже когда вся вода в системе достигает максимальной температуры.

Мембранные расширительные баки можно подобрать по размерам с помощью таблиц или программного обеспечения. Подробная процедура определения размеров расширительных баков мембранного типа приведена в ссылке 1, а также в нескольких других отраслевых публикациях. Ключевые концепции:

1. Создание давления на воздушной стороне бака до уровня статического давления воды в месте расположения расширительного бака перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Выберите размер резервуара так, чтобы давление на предохранительном клапане системы было на 5 фунтов на кв. Дюйм ниже номинального давления открытия клапана, когда вся жидкость в системе имеет максимально ожидаемую температуру. Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже при правильном размере расширительного бачка детали установки могут повлиять на его работу по назначению и на долгие годы эксплуатации.

ДО

Рисунок 4 Монтаж расширительного бака мембранного типа

1.Do Pump Away: Деталь, которая когда-то понималась и уважалась в отрасли гидроники, но постепенно утратила приоритет по сравнению с другими «удобствами» упаковки или установки, – это подключение расширительного бака к контуру гидравлического трубопровода возле входа в циркуляционный насос. Это сводит к минимуму перепад давления между точкой, где резервуар подключается к контуру, то есть точкой, где нет изменения давления при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе.Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто позволяет работать тише. Это также увеличивает способность вентиляционных отверстий выводить воздух из системы. На рисунке 3 показано несколько приемлемых мест размещения резервуара.

2. Установите резервуар вертикально с подключением вверху: Также лучше всего устанавливать расширительные резервуары мембранного типа вертикально, так чтобы трубопроводное соединение было вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой.Это также позволяет предотвратить попадание воздуха в трубопровод со стороны воды расширительного бака при первом заполнении системы. Рисунок 4 иллюстрирует различия.

3. Проверьте давление воздуха: Важно убедиться, что давление воздуха на стороне резервуара равно статическому давлению, которое будет присутствовать в соединении резервуара, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда правда или правильно.Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа расширительного бака (при условии, что в самом верху системы требуется статическое давление 5 фунтов на квадратный дюйм, чтобы вентиляционные отверстия функционировали должным образом). Для более высоких трубопроводных систем требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы перед нагревом жидкости. Рассчитайте статическое давление на входе в резервуар по формуле 1.

Формула 1:

Где:

Па = правильное давление на стороне воздуха (фунт / кв. Дюйм)
H = расстояние от соединения расширительного бака до верхней части контура трубопровода (футы)
Dc = плотность «холодной» жидкости в системе при температуре примерно 60F (фунт / фут3)
5 = статическое давление 5 фунтов на кв. Дюйм, необходимое в верхней части системы для работы вентиляции
144 = постоянная преобразования единиц

Например: если верхняя часть контура трубопровода находилась на 25 футов выше соединения расширительного бака и предполагая, что система заполнена водой, правильное давление воздуха на стороне бака будет:

Приобретите шинный манометр низкого давления со шкалой 0–30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор.Используйте их для установки расчетного давления воздуха на стороне перед заполнением системы жидкостью.

4. Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые баки выходят из строя, когда в диафрагме возникает утечка. Обычно это приводит к тому, что бак наполняется жидкостью и становится «забитым водой». Вы можете проверить это, нажав на шток клапана Шредера. Если выходит струя жидкости, значит, емкость поджаривается.Баки также могут иметь утечки в тонкой стальной оболочке. Единственный вариант – новый танк. Это когда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной части системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы только для того, чтобы открутить вышедший из строя резервуар и ввинтить новый.

5. Учитывайте завышение размера: Типичные расчеты размеров мембранного расширительного бака определяют минимальный объем бака. Можно использовать резервуар большего размера, хотя, вероятно, и более дорогой.Это снижает изменения давления в системе при изменении температуры жидкости.

6. Планируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление на стороне воздуха основаны на предположении, что холодная жидкость, используемая для заполнения системы, находится в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или системе снеготаяния, раствор антифриза будет временами намного холоднее, возможно, даже ниже 0F.Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45 ° F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможное приток воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить в резервуар достаточное количество жидкости во время создания давления в контуре, чтобы диафрагма не расширялась полностью внутри резервуара до тех пор, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокий коэффициент расширения по сравнению с водой. Чем выше концентрация антифриза, тем больше требуется объем расширения. Увеличение объема воды, нагретой от 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого от 60 ° F до 180 ° F, составляет около 4,5%. Это следует учитывать при выборе размеров резервуаров для таких систем, как таяние снега, солнечное тепло, или других приложений, где используются антифризы на основе гликоля.Опять же, методы, описанные в ссылке 1, могут приспособиться к этому.

НЕЛЬЗЯ

Как обычно, список всех запретов по сути будет включать в себя противоположность всем запретам. Тем не менее, есть еще несколько важных моментов.

1. Не совмещайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в любом типе открытого контура, например, в системе, использующей питьевую воду для передачи тепла к водяным тепловым излучателям, т.е. плохая идея по ряду других причин.Повышенное содержание растворенного кислорода в воде в системе с разомкнутым контуром по сравнению с системой с замкнутым контуром ускоряет коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также применяется к системам с замкнутым контуром, в которых используются небарьерные трубки из PEX или другие материалы, которые могут допускать диффузию кислорода в системе. Расширительные баки с внутренней полимерной футеровкой следует использовать в любом применении, где может присутствовать более высокий уровень растворенного кислорода.

Рисунок 5 Расширительный бак, установленный рядом с гидравлическим сепаратором

2.Не заполняйте его грязью: Не устанавливайте расширительные бачки непосредственно под гидравлическими сепараторами. Это позволит грязи, скопившейся на дне сепаратора, попасть в расширительный бачок. Со временем это могло привести к выходу из строя диафрагмы. Если резервуар должен находиться рядом с гидравлическим сепаратором, лучше всего установить его на тройнике на любой трубе, соединяющейся с соединениями нижней боковой стенки на сепараторе, как показано на Рисунке 5.

3. Не перегревайте: По возможности избегайте расположения расширительных баков в непосредственной близости от очень горячей воды.Когда оболочка резервуара нагревается за счет миграции тепла (теплопроводности и конвекции), давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с более холодной оболочкой резервуара. Это может привести к утечке предохранительного клапана. Можно разместить резервуар на расстоянии нескольких футов от того места, где труба от резервуара соединяется с системой. Держите резервуар ниже этой точки подключения, чтобы уменьшить перенос тепла за счет конвекции.

4.Не создавайте несколько точек подключения: Можно использовать два или более расширительных бачков с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единственную точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы по отношению к резервуарам.

Рисунок 6 Стяжная система для крепления корпуса резервуара

5.Не оставляйте его уязвимым для ударов: Небольшой расширительный бачок, который свисает с верхних соединений ½ дюйма, можно легко согнуть при случайном ударе, например, когда кто-то встает из согнутого положения и толкает бак. Спросите меня, откуда я это знаю … Если резервуар должен быть установлен в уязвимом месте, используйте систему обвязки, чтобы закрепить корпус на твердой поверхности, как показано на рисунке 6. Некоторые производители расширительных резервуаров предлагают комплекты ремней или другое оборудование для надлежащей поддержки резервуара танковый снаряд.

В дополнение к примечанию обвязки оба резервуара имеют изолирующие шары и достаточно места для доступа к воздушному клапану Schrader внизу.Оба резервуара подключены параллельно к общей трубе, что позволяет использовать одну точку подключения к контуру.

6. Не предполагайте совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Комбинированные диафрагмы из бутила / EPDM или полностью из EPDM обычно совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов.Всегда лучше получить разрешение производителя резервуара на совместимость с жидкостями.
Расширительные баки выполняют простую, но очень необходимую функцию. Следуйте этим советам, чтобы они работали должным образом. <>

Джон Зигенталер, физическое лицо, окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления. Последняя книга Зигенталера – «Отопление с использованием возобновляемых источников энергии» (см. Www.Hydronicpros.com для получения дополнительной информации).

Ссылки
1. Modern Hydronic Heating, 3rd Ed., John Siegenthaler, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
2. Отопление с использованием возобновляемых источников энергии, Джон Зигенталер, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Страница не найдена – в MoS Way

Самая важная информация из мира СПГ

статья Прогресс в сети TEN-T

article Итоговая конференция проекта TDI RETE-GNL состоялась 27 ноября

article CIRCLE: Connecting EU Insights, 4-дневное виртуальное мероприятие, посвященное судоходной отрасли и ее переходу к Зеленому Новому курсу, начинается

Правила, законы и законодательство о СПГ

артикул Стандарт бункеровки поддерживает использование СПГ

article Бункеровка СПГ по-прежнему является ключевым решением правила

ИМО о предельных значениях серы на 2020 год

article CME Group объявляет о запуске фьючерсного контракта на СПГ DES Japan (Rim)

Текущие и будущие проекты СПГ

статья Проект TDI RETE-GNL – технологические и производственные решения по поставке и бункеровке СПГ в приграничных зонах порты

статья Новые парадигмы физического Интернета в цепочке поставок последней мили

article Автовозы для перевозки СПГ отправятся в плавание в 2019 году

Анализ, данные и отчет о тенденциях рынка СПГ

артикул Ue-Japan, сотрудничество также о рынке СПГ

статья Терминал СПГ спасает рабочие места в порту Великобритании

статья Терминал СПГ в Корк привлечет больше круизного бизнеса

Семинар, события и другая полезная информация о СПГ

article Первая в Северной Америке баржа-бункеровщик СПГ

статья Накилат расширяет совместное предприятие с Маран

статья о сетевой конференции MoS Way – «Проблемы бункеровки и обучения СПГ»

Научно-исследовательская тепловая насосная установка.1 – бак холодной воды, 2 – расширительный бак, …

Контекст 1

… для экспериментов используется прототип тепловой насосной установки, собранный специально для научных исследований в области низкопотенциальных источников энергии. На рис. 1 показан общий вид экспериментальной установки. На рисунке 2 показана тепловая диаграмма установки согласно рисунку 1. …

Context 2

… 1 показывает общий вид экспериментальной установки. На рисунке 2 представлена ​​тепловая схема установки согласно рисунку 1.Схема исследовательской тепловой насосной установки. …

Контекст 3

… построены прямоугольники, на оси абсцисс нанесены нормированные значения удельной эксергии, а на оси ординат нанесены Δy / Δei. равные интервалы размеров Δei принимаются за основания, а равные интервалы Δy / Δei – за высоту (рисунок 10). …

Context 4

… В процессе решения задачи предлагается взять за основу полученный график распределения (пошаговый рисунок, рисунок 11), который описывается кусочно-непрерывной функцией y = ∑ pixi <х.Решение может быть получено методами теории линейных систем на каждом участке такой функции. ...

Context 5

… графики ступенчатой ​​функции (23) и ее четырех последовательных приближений в этом случае имеют вид, показанный на рисунке 12. Следует отметить, что график аппроксимирующей функции приближается начальную функцию y даже при относительно небольших значениях n во время процедуры (23). …

Контекст 6

…К принятой схеме необходимо добавить условия взаимодействия хладагента и окружающей среды, чтобы определить взаимодействие конкретных эксергий. В результате более точные результаты экспериментальных и численных исследований могут быть получены с использованием новых методов аппроксимации и анализа отклонений удельной эксергии (рисунок 12). В частности, ниже представлено трехмерное распределение отклонений при расчете удельной эксергии. …

Контекст 7

… В частности, ниже приводится трехмерное распределение отклонений при расчете удельной эксергии. Рисунок 13 основан на данных, представленных в таблице 6. Таблица 6). …

Контекст 8

… большое количество источников небольших случайных ошибок влияет на результаты измерений. Весь набор измерений имеет симметричную колоколообразную функцию Гаусса в качестве предельного распределения (рисунок 10). Центр распределения, который совпадает с максимумом этой функции, будет истинным значением измеренного значения….

Контекст 9

… исследования проводятся в сотрудничестве с одной из фирм-представителей стран Евросоюза в России (Рисунок 1). Следующие значения удельной эксергии фреона (таблица 7) были получены по результатам экспериментальных исследований в зависимости от температуры. …

Мембранная дистилляция, управляемая централизованным теплоснабжением, для усовершенствованной обработки конденсата дымового газа на ТЭЦ

Основные моменты

•

Очистка конденсата дымового газа на ТЭЦ посредством мембранной дистилляции.

•

Уровни температуры и pH корма определяют эффективность отделения загрязняющих веществ.

•

Мембранная дистилляция хорошо подходит для когенерационных установок ТБО.

•

Мембранная дистилляционная система с приводом от централизованного теплоснабжения идеально подходит для ТЭЦ.

•

Стоимость чистого конденсата может существенно зависеть от стоимости централизованного теплоснабжения.

Реферат

Это исследование включает в себя недавние работы по разработке мембранной дистилляции (MD) как новой технологии разделения для обработки конденсата дымовых газов в системах комбинированного производства тепла и электроэнергии (ТЭЦ).Образцы конденсата дымовых газов были взяты из ТБО и ТЭЦ, работающих на биотопливе, и были испытаны на лабораторном оборудовании с воздушным зазором. Эффективность разделения и другие параметры качества воды были измерены, и результаты показывают, что может быть извлечен высококачественный чистый конденсат, т. Е. Проводимость <5 мСм / м; общий органический углерод <2 частей на миллион; общая жесткость <0,15 ° dH; pH ∼7,5; и мутность <1 FNU. Строгие пределы сброса кадмия не могли быть достигнуты во всех испытаниях.Этот аспект исследуется более подробно в отношении потенциальных механизмов, приписываемых неидеальному разделению загрязняющих веществ ниже предела частей на миллиард. Помимо этого, была разработана и проанализирована система мембранной дистилляции с приводом от централизованного теплоснабжения в промышленных масштабах. Расчетная годовая потребность в тепловой энергии составляла 88 ГВт-ч для очистки 500 000 м 3 ³ конденсата дымового газа в год, при ожидаемой стоимости чистого конденсата около 2,6 долл. / М ³ .

Ключевые слова

Биотопливо

Мембранная дистилляция

Твердые бытовые отходы

Технико-экономический анализ

Устойчивое развитие

Рекомендуемые статьиЦитирующие статьи (0)

Посмотреть Аннотация

© 2021 Автор (ы).Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Расширительные баки | Котлы Rite Есть два основных типа …

Существует два основных типа расширительных баков: компрессионный и баллон / диафрагма. Компрессионный бак (также называемый обычным стальным баком) всегда устанавливается горизонтально где-то над котлом – чем выше расположение, тем меньше бак. Баки-дозаторы / диафрагмы имеют кольцевое основание, которое находится на полу, поэтому их намного легче установить на место.Компрессионный бак не имеет внутренних деталей и обычно сбоку мерного стекла показывает количество воздуха в баке. Баллоны / мембранные баки имеют внутренний баллон из бутилкаучука, прикрепленный к водяному патрубку системы. Этот баллон окружен воздухом в резервуаре, который предварительно заполнен сжатым воздухом под давлением, равным самому высокому статическому давлению воды в системе плюс 5 фунтов на квадратный дюйм. Компрессионные резервуары и резервуары-дозаторы являются резервуарами полной приемки, а мембранные резервуары – резервуарами частичной приемки, что важно только тогда, когда дело доходит до определения размеров резервуаров для системы.Баки-дозаторы имеют сменные баллоны на случай их разрыва, а мембранные баки – нет. Пневматические / мембранные баки имеют пределы температуры 240 F. Для систем, работающих при этой температуре, можно использовать компрессионный бак ASME с надлежащим номинальным давлением и температурой, или в некоторых случаях можно использовать трубопроводы с тепловым ответвлением для отвода тепла и сохранения тепла. баллоны / мембранные баки до 240 F.

Как правило, системы отопления в одно- или двухэтажных зданиях могут иметь более дешевый компрессорный бак.Когда котельные находятся в нижней части более высоких зданий, резервуары-дозаторы будут лучшим выбором, потому что они могут быть на 75% меньше, чем резервуары сжатия из-за их способности предварительной зарядки. Кроме того, чем больше компрессионный резервуар, тем больше он будет весить (резервуар плюс 8,3 фунта на галлон воды внутри) и тем больше будет стоить его проектирование и надежное подвешивание.

Как узнать, исправен ли расширительный бачок? Ответ: Следите по манометру бойлера, как нагревается система.Если давление заметно возрастает, значит, резервуар (а) малоразмерный (б) заболоченный (компрессионный резервуар) (в) разорванный баллон (баллон / мембранный резервуар) (г) недостаточно предварительно заряжен (баллон / диафрагма) или (д) клапан закрытый изолирующий расширительный бак от системы.

Местоположение: Расширительный бак всегда должен присоединяться к системе на стороне всасывания системного насоса, а не на стороне нагнетания насоса. Это также называется точкой отсутствия изменения давления в системе. Точка подключения баков компрессионного типа к системе должна находиться выше воздухоотделителя (если он есть) или воздухоотводящего фитинга на котле, если сепаратор не был поставлен.В трубопроводе между выходом горячей воды из котла и всасывающей стороной насоса необходимо установить воздухоотделители.

Следует ли заполнить систему и создать давление до того, как баллоны / мембранные баки будут заполнены воздухом? Нет, эти резервуары должны быть предварительно заполнены воздухом перед заполнением системы и созданием давления. Большинство баков-дозаторов / диафрагм предварительно заправлены воздухом под давлением 12 фунтов на квадратный дюйм. Подрядчик должен проверить давление воздуха в резервуаре и добавить давление воздуха (при необходимости) до 5 фунтов на квадратный дюйм сверх максимального статического давления в системе.Статическое давление можно найти, разделив общую высоту системы в футах на 2,31. Добавьте 5 фунтов на квадратный дюйм к статическому давлению, и это давление, до которого следует предварительно заправить бак. Напишите этот номер на баке для использования в будущем. При проведении полугодовых испытаний давления воздуха в резервуаре, отсоедините резервуар от системы, слейте воду до тех пор, пока давление воды в резервуаре не станет нулевым, затем проверьте давление воздуха в резервуаре с помощью клапана Шредера и при необходимости добавьте воздух.

Определение размеров расширительных баков: Требуется следующая информация: (a) Общее количество галлонов системы (котел + трубопровод + нагревательные змеевики).(b) Температура воды в заливке (для большинства применений используйте 40-50 градусов по Фаренгейту). (c) Максимальная рабочая температура горячей воды. (d) Настройка предохранительного клапана котла (большинство новых водогрейных котлов Rite имеют настройку предохранительного клапана 125 PSI). (e) Статическое давление в месте расположения расширительного бака после заполнения системы холодной водой (используйте 1 фунт / кв. дюйм на каждые 2,31 фута трубопровода системы над расширительным баком). Затем эти числа вводятся в нашу программу определения размеров, чтобы определить модель резервуара, которая вам нужна для работы.

Воздух в системе: Воздух может вызывать стук и стук внутри котла при его возгорании.Хотя это скорее раздражает, чем вредно, увлеченный воздух также действует как изолятор и снижает эффективность котла. Поэтому важно удалить воздух из системы. В расширительных баках сжатия воздух находится в прямом контакте с водой. В баллонах / мембранных резервуарах воздух не находится в прямом контакте с водой. Почему это важно? Потому что, когда система остынет, объем воды уменьшится. Кроме того, если вода находится в прямом контакте с воздухом, она будет поглощать больше воздуха по мере того, как становится холоднее.В системах с компрессионными баками этот воздух может возвращаться в основной трубопровод и проходить обратно через котел, пока не достигнет воздухоотделителя, где он будет отделяться и следовать по трубопроводу обратно в расширительный бак, где он должен быть. Не устанавливайте автоматические вентиляционные отверстия в системах с компрессионными баками, так как удаление этого воздуха в конечном итоге приведет к уменьшению объема воздуха в баке до тех пор, пока его не станет недостаточно, чтобы быть эффективным, или он станет заболоченным. Манометрические стеклянные уплотнения и клапанные уплотнения на компрессионных резервуарах также могут быть медленным путем для выхода воздуха и в конечном итоге привести к потере воздушной подушки резервуара.Системное соединение с компрессорным баком всегда должно осуществляться с помощью фитинга B&G Airtrol, который действует как ловушка, помогая удерживать воздух в баке. Если система все время остается горячей, усадки и попадания воздуха обратно в систему не произойдет. Системы, использующие компрессионные баки, называются системами контроля воздуха.

Системы

, в которых используются баллонные / мембранные баки, называются системами удаления воздуха или удаления воздуха. В этой системе используются воздушные сепараторы и ручные или автоматические вентиляционные отверстия для удаления воздуха из системы.

Полное руководство по расширительным баллонам / мембранным бакам

Что такое баллон-дозатор?

An Расширительный бак, который содержит баллон, известен как резервуар-дозатор. Мочевой пузырь Расширительный бак – это система, которая используется для отопления и охлаждения поглощая силу расширения. Он использует сжатый воздух для регулировки изменения давления, исключая или принимая изменения объема воды, расширяется или сжимается из-за нагрева или охлаждения.Предварительно заряженный бачок-дозатор расширительный бак, который уже заправлен воздухом. Расширительные баки мочевого пузыря обладают преимуществом: замена мочевого пузыря по мере необходимости.

В мочевой пузырь отделяет расширенную воду от воздуха. Таким образом, вода не контактирует с резервуаром и предотвращает коррозию под действием кислорода и ржавчину. Это также увеличивает срок службы насоса за счет уменьшения количества циклов насоса. Эта система предотвращает засорение водой за счет использования воздушной перегородки между внутренней частью резервуара и внешний вид мочевого пузыря.

Обзор диафрагмы Танки

Диафрагма цистерны – это сосуды для воды, которые подвергаются высокому давлению. Эти танки

В диафрагма разделяет воду и воздух внутри емкости. Мембранные баки работают аналогично баллонам-дозаторам. Ключевое отличие заключается в том, что что в одной системе используются баллоны, а в другой – диафрагмы. Диафрагмы не могут заменить из бака.

Это предотвращает переувлажнение системы и предотвращает всасывание воздуха. Этот Кстати, он защищает системы водяного отопления и охлаждения.

● Что чем отличается бачок-дозатор от бачка диафрагмы?

А Бак-дозатор содержит внутри виниловый бак. Бачок-дозатор можно заменить как и при необходимости.

На с другой стороны, мембранный бак содержит резиновую плоскую мембрану, бутиловый бак. или установленный на нем виниловый резервуар.Диафрагма остается прикрепленной к внутренняя площадь резервуара. Следовательно, его нельзя заменить.

Оба баки, баллон и диафрагма имеют одинаковые функции.

Предварительно заправленные расширительные баки

Предварительно заряженный Расширительные баки содержат баллон или диафрагму. Они служат цели отделение воздуха от воды внутри резервуара. Цистерны используются как резервуары для хранения воды, а также для уменьшения суточного цикла насосов для повышения ее жизнь.Когда насос наполняет резервуар водой, баллон или диафрагма становятся сжатый. Это приводит к увеличению давления и продолжается до тех пор, пока реле давления насоса отключается.

В Особенностью предварительно заправленного расширительного бачка является то, что он заряжается воздухом. Он держит заряд, и он может быть увеличен в полевых условиях при использовании. Предварительно заряженные баки имеют подключение одинарная труба. Как размер танка увеличивается, количество используемой воды увеличится и будет меньше насосные циклы.Это может продлить срок службы насоса и повысить его долговечность.

Предлагаемые расширительные бачки Белл и Госсетт

Bell & Gossett предлагает предварительно заправленные расширительные баки с диафрагма или мочевой пузырь в трех разных сериях. Узнайте о Характеристики трех серий ниже. Все Расширительные баки Bell & Gossett , системы отопления и охлаждения соответствуют стандартам ASME Section VIII, Division 1.

1. Расширительные баки Bell & Gossett серии B

Этот серия доступна в размерах 53 – 3,63 галлона. Он имеет сверхмощный сменный бутиловый пузырь. Доступен в смотровом стекле по калифорнийскому кодексу и для высокого давления. также доступны модели до 250 фунтов на квадратный дюйм. Эта модель предварительно заряжена до 12 фунтов на квадратный дюйм. но его можно отрегулировать в полевых условиях в соответствии с требованиями. Вы также можете получить при необходимости – сейсмические ограничения.

2. Расширительные баки Bell & Gossett серии D

Этот модель имеет фиксированную бутиловую диафрагму, которую нельзя заменить. Это экономично в Применение. Вы можете выбрать вертикальную или горизонтальную форму. Он доступен в размеры 8-211 галлонов. Сейсмические ограничения и Доступны смотровые стекла с кодексом Калифорнии. Его заряд можно регулировать и его заводская предварительная зарядка составляет до 12 фунтов на квадратный дюйм.

В Корпус данной модели выполнен из углеродистой стали.Уменьшает заболачивание проблем, предотвращает кислородную коррозию и, таким образом, предохраняет резервуар от ржавчины.

Это поддерживает надлежащую систему наддува в нескольких рабочих условиях, которые помогает ему поглощать силы расширения систем охлаждения и отопления.

3. Расширительные баки Bell & Gossett Series B-LA

Этот модель является одной из лучших, так как содержит экономичную сверхмощную сменную бутиловый пузырь.Он поставляется в размерах 10–158 галлонов. Как и другие серии, сейсмический Ограничители и смотровое стекло, соответствующее нормам штата Калифорния, также доступны с этой моделью.

В модели этой серии разработаны специально для поглощения сил расширения системы охлаждения или нагрева воды. Отлично выдерживает давление в различных условиях эксплуатации.

Более того, Баки-дозаторы серии B-LA снижают вероятность коррозии бака и поддерживают его качество.
