8. Терморегулирующий вентиль.
| 8. Терморегулирующий вентиль. |
Рассмотрим рис. 8.1, иллюстрирующий изменение расхода воды через поливальный шланг Я в зависимости от давления в подводящей магистрали.
В обоих случаях вода вытекает из шланга в атмосферу.
Однако очевидно, что массовый расход воды Ml при давлении в магистрали 3 бара больше, чем расход М2’при давлении I бар.
Следовательно, можно сделать вывод о том, что при падении давления в подводящей магистрали (уменьшении перепада АР по отношению к атмосферному давлению) расход воды, вытекающей из шланга, падает
Точно также падает расход жидкости через данный ТРВ, когда перепад давления между входом в ТРВ и выходом из него уменьшается, и, наоборот, при повышении перепада давления расход возрастает.
Но чем больше возрастает расход жидкости хладагента через ТРВ, тем больше увеличивается его производительность, повышая мощность установки.
Не путайте производительность ТРВ с холо- допроизводительностью и поглощающей способностью испарителя.
Производительностью ТРВ называют максимальный расход, который способен пропускать данный элемент при фиксированном перепаде давления АР и полностью открытом отверстии.
Следовательно, производительность зависит, в частности, от диаметра проходного сечения сменного клапанного узла (патрона), установленного внутри ТРВ. Эта зависимость иллюстрируется схемой на рис. 8.2.
Проходное сечение В, имея больший диаметр, чем проходное сечение Ь, позволит при одном и том же перепаде давления
пропускать больший расход жидкости.
Следовательно, ТРВ, оснащенный клапанным узлом с проходным сечением В, будет иметь большую производительность, чем тот же ТРВ, оснащенный патроном сечения Ь.
Конечно, производительность ТРВ должна быть как минимум равна холодопроизводительности испарителя (ТРВ должен пропускать столько же жидкости, сколько может выкипеть в испарителе).
В качестве примера рассмотрим данные таблицы 8 1 по выбору ТРВ для установки на R22 с номинальной холодопроизводительностью 3,5 кВт.
Для данного проходного сечения производительность ТРВ указана в зависимости от температур кипения (to) и конденсации (tk):
Точка 1: ТРВ с производительностью 3,32 кВт при tk = 50°С и to = 0°С
(перепад давления АР = 18,4 – 4 = 14,4 бар).
Точка 2: ТРВ с производительностью 2,88 кВт при tk = 35°С и to = 0°С
(перепад давления АР = 12,5 – 4 = 8,5 бар).
Точка 3: ТРВ с производительностью 2,53 кВт при tk = 35°С и to = 10°С
(перепад давления АР = 12,5 – 5,8 = 6,7 бар).
Таким образом, для постоянной температуры кипения 0°С производительность падает с 3,32 до 2,88 кВт при снижении перепада АР с 14,4 бар (точка 1) до 8,5 бар (точка 2), то есть примерно на 13 %.
Следовательно, для одного и того же ТРВ располагаемая производительность главным образом зависит от рабочего перепада давления АР.
В общем случае ТРВ маркируются (обозначаются) по их производительности. Большинство разработчиков ТРВ включают в обозначение номинальную производительность ТРВ, указывающую значение этой величины (часто в тоннах холода США) для определенных условий работы (например, +5°/+32°С при переохлаждении 4 К).

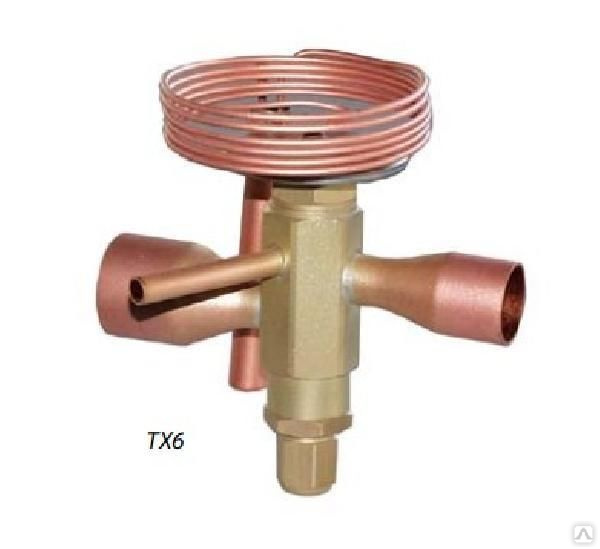

Так, например ТРВ фирмы DANFOSS марки ТЕХ5-3 имеет номинальную производительность 3 тонны, фирмы SPORLAN марки GFE2C – 2 тонны, фирмы ALCO марки TIE4HW – 4 тонны.
Заметим, что номинальная производительность указывает только порядок величины, а конкретное ее значение, которое будет реализовано на практике, определяется рабочим перепадом давления и паспортом ТРВ, позволяющим установить точное значение производительности для данного диаметра проходного сечения в зависимости от условий работы.
| 8.2. ЗАМЕЧАНИЯ ПО ПОВОДУ ПУЛЬСАЦИЙ ТРВ |
Рассмотрим схему (рис. 8.3), на которой изображен испаритель, запитанный через ТРВ. Представим, что испаритель снабжен двухканальным регистратором температуры, который измеряет:
1) Температуру термобаллона ТРВ (первый канал).
2) Температуру парожидкостной смеси на .ыходе из ТРВ (второй канал), то есть температуру кипения.
Следовательно, разница между этими двумя характеристиками, дает нам величину перегрева.
В момент времени to хорошо отрегулированный ТРВ обеспечивает перегрев 7 К. Установка работает совершенно стабильно с требуемым перегревом.
В момент времени tl откроем ТРВ на один оборот винта. Сразу можно заметить, что очень быстро ТРВ выйдет на пульсирующий режим работы с изменением перегрева от 2 до 14 К.
Наблюдая за манометром НД, вы увидите, что давление кипения будет также пульсировать. почти в точности совпадая по частоте с изменениями кривой 2
В момент il откроем ТРВ еще на один оборот.
Очень быстро частота пульсаций возрастает и перегрев будет колебаться между 0 и 12 К.
Дотронувшись рукой до всасывающего трубопровода, вы отчетливо ощутите периодические гидроудары, которые передаются в компрессор. Более того, корпус компрессора станет аномально холодным.
Итак, открытие ТРВ с каждым оборотом регулировочного винта повышает его производительность.
Пульсации ТРВ указывают на то, что пропускная способность ТРВ гораздо выше производительности испарителя.
ОТРИЦАТЕЛЬНЫЕ АСПЕКТЫ ПУЛЬСАЦИЙ.
Поскольку температура кипения пульсирует, это автоматически приводит к пульсациям низкого давления и. под воздействием этого, пульсируют значения всех основных параметров установки:
► Пульсирует температура воздушной струи, проходящей через испаритель, потому что непрерывно меняется холодопроизводительность (заметим, что холодопроизводи-тельность меняется с изменением количества жидкости, находящейся в испарителе).
► Пульсирует высокое давление, потому что непрерывно меняется холодопроизводительность и, как следствие, меняется количество хладагента, поступающего в конденсатор.
► Пульсирует сила тока, потребляемая компрессором, потому что постоянно меняются высокое и низкое давления.
Легко понять, что оставлять установку в состоянии пульсации крайне нежелательно!
ВНИМАНИЕ. Если вы и дальше будете открывать ТРВ, вращая регулировочный винт, пульсации в конце концов прекратятся, низкое давление стабилизируется, а температуры 1 и 2 будут иметь одинаковое значение.
В этом случае компрессор будет постоянно работать в условиях, когда на входе в него имеются неиспарившиеся частицы жидкости (правда неизвестно, сколько времени он проработает в таком режиме, который может привести к очень серьезным неисправностям).
| 8.3. МЕТОД НАСТРОЙКИ ТРВ |
В настоящее время имеется большое количество документов и технических инструкций разработчиков, в которых подробно описывается конструкция ТРВ, их работа, технология их подбора и монтажа.
Вместе с тем, возникает вопрос: как настроить ТРВ. если по какой-либо причине поя <тся необходимость дополнительной регулировки?Мы рекомендуем следующий метод. Дополнительно к обычно используемым манометрам нужно установить электронный термометр, датчик которого следует укрепить на термобаллоне ТРВ (см. рис. 8.4).
Чтобы сохранить стабильность настройки во времени, необходимо производить ее при температуре в охлаждаемом объеме близкой к температуре отключения компрессора
(настройка, обеспечивающая стабильность при температуре 25 °С, может привести к пульсациям при температуре 20°С).
Не допускается производить настройку ТРВ при высокой температуре в охлаждаемом объеме!
Рекомендуемая технология настройки заключается в том, чтобы сначала вывести ТРВ на предельный режим, при котором начнутся пульсации.
► Для этого при постоянной величине перегрева (показания термометра и манометра НД не меняются) нужно медленно открывать ТРВ до тех пор, пока не начнутся пульсации.
► Если при этом появляются пульсации перегрева (пульсации показаний термометра и манометра), нужно закрывать ТРВ до тех пор, пока пульсации не прекратятся.
Внимание. Никогда не вращайте регулировочный винт больше, чем на один оборот (предельный режим, приводящий к пульсациям, может наступить при вращении винта на 1/4 или даже на 1/8 оборота). После каждого изменения настройки (поворота регулировочного винта) следует выждать не менее 15 минут (в дальнейшем это позволит вам сэкономить время на настройку).
Когда установка выйдет на пульсирующий режим, достаточно слегка закрыть ТРВ (например, на пол-оборота).
В этом случае ТРВ будет настроен на минимально возможный перегрев, который обеспечивается данной установкой, заполнение испарителя жидким хладагентом будет оптимальным, а пульсации прекратятся.
ПРИМЕЧАНИЕ. В течение настройки давление конденсации должно оставаться относительно стабильным, но его величина должна быть максимально приближена к номинальным условиям работы, так как от нее зависит производительность ТРВ.
При настройке могут возникнуть две сложности:
1) Вам не удается добиться пульсаций. Это означает, что ТРВ, будучи даже полностью открытым, имеет производительность ниже, чем производительность испарителя.
В общем случае это может происходить по следующим причинам: либо проходное сечение ТРВ слишком мало, либо в установке не хватает хладагента, либо на вход в ТРВ поступает недостаточно жидкости.
В общем случае это связано с тем, что либо проходное сечение ТРВ слишком велико, либо испарителю не хватает производительности.
Настройка прекращается, когда перегрев достигает слишком большого значения (это наступает, когда ТРВ практически перекрыт, давление кипения аномально малое и полный перепад температур Дбполн слишком большой). Это означает, что испаритель производит меньше паров, чем способен поглотить компрессор, то есть мощность испарителя недостаточна.
ПРИМЕЧАНИЕ. Аномалии, которые могут вызывать перечисленные выше проблемы, возникающие при настройке ТРВ (слишком малый или слишком большой ТРВ, плохая подпитка жидкостью, нехватка хладагента в контуре, нехватка производительности испарителя), более подробно будут проанализированы при детальном изучении каждой из этих неисправностей.
Здесь же мы сформулируем основной вывод из данного раздела: настройка ТРВ может оказаться трудоемким и длительным процессом, поэтому не приступайте к процедуре настройки, не будучи абсолютно уверенными в глубоком понимании наших рекомендаций.
Во всех случаях, когда вы приступаете к настройке ТРВ, обязательно в качестве меры предосторожности заметьте начальную настройку (начальное положение регулировочного винта) и точно подсчитывайте число оборотов регулировочного винта, которое вы сделали (точная регулировка может быть обеспечена поворотом винта всего на 1/8 оборота).
| 8.4. УПРАЖНЕНИЕ |
Какая из двух схем, приведенных ни рис.
8.5, представляется вам более удачной? Почему?
Решение
В варианте 2 зону перегрева испарителя обдувает уже охлажденный воздух.
Напротив, в варианте 1 воздух, который обдувает зону перегрева, имеет более высокую температуру.
Мы уже изучили влияние температуры воздуха на заполнение испарителя и на холодопро-изводительность (см. раздел 7, рис. 7.1).
Следовательно, схема 1 обеспечивает лучшее заполнение испарителя и является более предпочтительной с точки зрения улучшения холодопроизводительности.
46. Термостатические трв. Дополнительные сведения
| 46. Термостатические трв. Дополнительные сведения |
Невозможно изучать механизм различных аномалий, которые могут происходить в холодильном контуре, если непонятен до конца принцип работы ТРВ.
Поэтому, хотя мы уже изучали работу термостатических ТРВ с внутренним уравниванием давления (см.
раздел 4. “Работа терморегулирующего вентиля “), в настоящем разделе мы дополним эту информацию, проведя детальный анализ различных типов ТРВ, наиболее часто используемых в контурах с прямым циклом расширения.

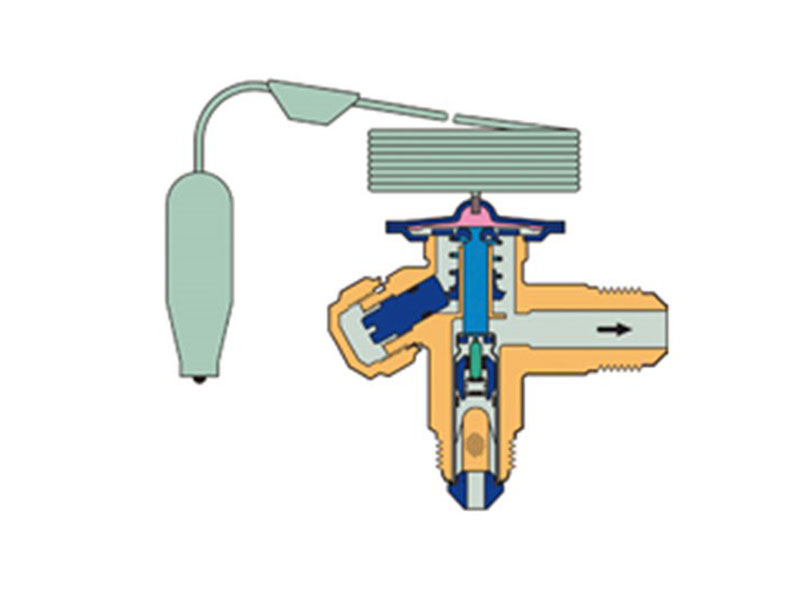

А) Термостатические ТРВ с внутренним уравниванием давления
Допустим, что управляющий тракт ТРВ с внутренним уравниванием давления (который представлен на рис. 46.1), заправлен R22 и используется в составе кондиционера, также работающего на R22. ТРВ настроен таким образом, чтобы его производительность в точности соответствовала производительности испарителя (см. раздел 8.3. “Метод настройки ТРВ”).
Тогда температура кипения, измеренная на установившемся режиме, составит, напрмер, 4°С (то есть 4,6 бар), а перегрев в термобаллоне будет равен 7К. При этом температура термобаллона составит 11°С, что соответствует давлению 6 бар, следовательно сила, действующая в полости термобаллона (Fb) и обеспечивающая открытие ТРВ, будет эквивалентна давлению в 6 бар.
Сила, действующая на мембрану снизу (Fo), соответствует давлению в полости испарителя (то есть 4,6 бар) и работает на закрытие ТРВ. Это означает, что для находящегося в равновесии ТРВ регулировочная пружина развивает усилие закрытия ТРВ (Fr), соответствующее давлению 6 — 4,6 =1,4 бар.
Если, при находящемся в равновесии ТРВ, температура воздуха на входе в испаритель возрастает, содержащаяся в нем жидкость кипит более интенсивно, и точка А отодвигается внутрь испарителя. Участок трубы, на котором обеспечивается перегрев пара, становится длиннее и температура термобаллона повышается. Сила открытия Fb растет, следовательно равновесие нарушается, что приводит к дальнейшему открытию ТРВ и более интенсивному притоку жидкости в испаритель. Точка А вновь сдвигается к выходу из испарителя, восстанавливая новое состояние равновесия, соответствующее настройке ТРВ на перегрев на 7 К.
Напротив, когда температура воздуха на входе в испаритель падает, жидкость кипит менее интенсивно и точка А сдвигается к термобаллону.
В результате, перегрев и температура термобаллона уменьшаются. Сила открытия Fb снижается, что нарушает равновесие и приводит к закрытию ТРВ. Точка А вновь отодвигается внутрь испарителя до тех пор, пока не установится новое положение равновесия, соответствующее настройке ТРВ на перегрев 7 К.
Теоретически, таким образом поддерживается постоянный перегрев в 7К независимо от условий работы. Однако на практике это не вполне так. Чтобы лучше понять, почему практика отличается от теории, представим себе, что тот же самый ТРВ, настроенный тем же самым образом, питает тот же самый испаритель, но потери давления при этом очень велики (составляют 1 бар в распределителе жидкости, см. рис. 46.2).
При этом сила Fo, действующая на мембрану ТРВ снизу, всегда эквивалентна давлению в 4,6 бар. Поскольку настройка пружины неизменна, плунжер ТРВ будет находиться в равновесии, когда сила Fb, обусловленная давлением в полости термобаллона, будет эквивалентна 6 бар, то есть, когда температура термобаллона будет равна П°С.
Но если на выходе из ТРВ температура жидкости равна 4°С, то на выходе из распределителя .-жидкости она равна -2°С!
Для того, чтобы обеспечить температуру термобаллона, равную 11°С, последняя капелька жидкости при температуре -2°С обязательно должна выкипеть гораздо раньше, например, в точке А, тогда перегрев составит 13К. Испаритель при этом запитан хуже, а располагаемая холо-допроизводительность становится явно меньшей!
В итоге, из наших наблюдений мы можем сделать следующий вывод. При повышении потерь давления в испарителе перегрев повышается. И наоборот, перегрев падает, когда уменьшаются потери давления в испарителе.
Что же из этого следует? Априори вы можете думать, что достаточно изменить настройку ТРВ таким образом, чтобы вновь найти допустимую величину перегрева.
В данном конкретном случае вы правы, однако как это сделать, если потери давления в испарителе постоянно меняются, то есть в случае, когда расход хладагента в контуре переменный (например, если на один испаритель работают несколько параллельно соединенных компрессоров или один компрессор располагает несколькими ступенями производительности)?
Для лучшего понимания рассмотрим теперь многоцилиндровый компрессор, располагающий 3 ступенями производительности за счет изменения числа работающих цилиндров, который подключен к одному испарителю.
Возьмем случай, когда компрессор дает только 33% от полной производительности за счет того, что в работе находится только один из трех (№2) цилиндров (см. рис. 46.3). Настройка ТРВ С ВНУТРЕННИМ УРАВНИВАНИЕМ обеспечивает перегрев, равный 7 К. Поскольку производительность компрессора низкая, расход хладагента очень небольшой и потери давления в испарителе также незначительные.
Представим теперь, что температура в охлаждаемом объеме резко возросла и система регулирования выводит компрессор на 100% производительности путем включения в работу цилиндров 1 и 3. Поскольку теперь работают все цилиндры, расход хладагента также резко возрастает, что приводит к заметному росту потерь давления в испарителе.
Из-за того, что потери давления в испарителе резко увеличились, ТРВ с внутренним уравниванием обусловливает заметное повышение перегрева, вследствие чего наполнение испарителя падает как раз в тот момент, когда требуется максимальная холодопроизводительность!
И наоборот, если настройка ТРВ на заданный перегрев была произведена тогда, когда компрессор давал 100% своей производительности, по мере ее падения, обусловленного работой системы регулирования, расход хладагента будет падать, потери давления уменьшаться, обусловливая снижение перегрева.
Гидроудар обеспечен!
Как же решить эту проблему? Не волнуйтесь, мы рассмотрели чисто теоретический пример, целью которого является дальнейшее укрепление ваших знаний в области процессов, которые управляют работой холодильного контура.
На самом деле все ТРВ, используемые в составе холодильных установок такого типа (с компрессорами мощностью в несколько десятков кВт), оснащены линией внешнего уравнивания (сейчас мы приступим к их изучению) и применение в таких установках ТРВ с внутренним уравниванием принесет вам массу неприятностей (подумайте об этом, отвечая на вопрос упражнения №1 настоящего раздела).
Б) Термостатический ТРВ с внешним уравниванием давления
Продолжая наш анализ, рассмотрим теперь последствия такого же повышения потерь давления в испарителе, если использовавшийся до настоящего времени ТРВ с внутренним уравниванием заменен моделью с внешним уравниванием. На моделях с внешним уравниванием сила закрытия ТРВ Fo не зависит больше от давления над седлом клапана ТРВ, то есть от давления на выходе из ТРВ, а определяется давлением на выходе из испарителя.
Вновь рассмотрим предыдущий пример с ТРВ этого типа (см. рис. 46.4)
Сила Fo, обусловленная давлением кипения, измеряемым на выходе из испарителя, эквивалентна давлению в 3,6 бар. Настройка пружины неизменна и всегда соответствует давлению в 1,4 бар. Это означает, что ТРВ будет находиться в равновесии, когда давление в термобаллоне будет равно 5 бар, что для R22 соответствует температуре 6°С.
Последняя капелька жидкости, выкипая при -2°С, будет обеспечивать поддержание перегрева на уровне 8 К вместо 13 К, получавшихся в предыдущем варианте для модели ТРВ с внутренним уравниванием, в точно таких же, как ранее, условиях.
Заметим, что если потери давления нулевые, на выходе из испарителя устанавливается давление в 4,6 бар и ТРВ с внешним уравниванием будет работать точно так же, как и модель с внутренним уравниванием.
При замене термостатического ТРВ с внутренним уравниванием на модель с внешним уравниванием не только не будет никаких недостатков, а даже напротив, между началом рабочего цикла (повышенное давление кипения; огромные потребности в холоде; ТРВ почти полностью открыт, большой расход жидкости через испаритель и, следовательно, высокие потери давления в нем) и его окончанием (давление кипения упало, потому что полный перепад температуры почти постоянный; потребности в холоде снизились; ТРВ почти полностью закрыт; расход хладагента упал и, следовательно упали потери давления в испарителе) перегрев будет оставаться гораздо более стабильным.
Итак, только ТРВ с внешним уравниванием позволяет обеспечить относительно стабильный перегрев при переменных потерях давления в испарителе, то есть когда расход хладагента в контуре может меняться в очень широких пределах.
Допустим, что управляющий тракт ТРВ с внутренним уравниванием давления (который представлен на рис. 46.1), заправлен R22 и используется в составе кондиционера, также работающего на R22. ТРВ настроен таким образом, чтобы его производительность в точности соответствовала производительности испарителя (см. раздел 8.3. “Метод настройки ТРВ”).
Тогда температура кипения, измеренная на установившемся режиме, составит, напрмер, 4°С (то есть 4,6 бар), а перегрев в термобаллоне будет равен 7К. При этом температура термобаллона составит 11°С, что соответствует давлению 6 бар, следовательно сила, действующая в полости термобаллона (Fb) и обеспечивающая открытие ТРВ, будет эквивалентна давлению в 6 бар.
Сила, действующая на мембрану снизу (Fo), соответствует давлению в полости испарителя (то есть 4,6 бар) и работает на закрытие ТРВ.
Это означает, что для находящегося в равновесии ТРВ регулировочная пружина развивает усилие закрытия ТРВ (Fr), соответствующее давлению 6 — 4,6 =1,4 бар.
Если, при находящемся в равновесии ТРВ, температура воздуха на входе в испаритель возрастает, содержащаяся в нем жидкость кипит более интенсивно, и точка А отодвигается внутрь испарителя. Участок трубы, на котором обеспечивается перегрев пара, становится длиннее и температура термобаллона повышается. Сила открытия Fb растет, следовательно равновесие нарушается, что приводит к дальнейшему открытию ТРВ и более интенсивному притоку жидкости в испаритель. Точка А вновь сдвигается к выходу из испарителя, восстанавливая новое состояние равновесия, соответствующее настройке ТРВ на перегрев на 7 К.
| 46.1 Упражнения |
УПРАЖНЕНИЕ 1
Попробуйте представить последствия в работе установки, если магистраль внешнего урав- es нивания давления по ошибке подключена к выходу из ТРВ.
(Решение на следующей странице).
УПРАЖНЕНИЕ 2
На установке с мощностью в несколько десятков кВт, оборудованной компрессором с возможностью многоступенчатого изменения производительности, выполнен монтаж, схема которого представлена на рис. 46.5.
Попробуйте описать работу такой схемы: установить ее преимущества и недостатки. Для того, чтобы помочь вам, мы приводим на рис. 46.6 принципиальные схемы ТРВ и небольшого трехходового электроклапана.
Решение на следующей странице (попробуйте найти его сами…)
Решение упражнения 1
Режим работы установки примем таким же, как в предыдущих примерах (см. рис. 46.7). Если монтажник по ошибке подключил полость внешнего уравнивания ТРВ к выходу из него (например, чтобы сэкономить на длине трубки диаметром 1/4″), сила Fo будет соответствовать давлению 4,6 бар на выходе из испарителя. ТРВ начнет работать точно так же, как если бы он был с внутренним уравниванием. Последствия этого для установок с широким диапазоном изменения расхода нам теперь хорошо известны!
Решение упражнения 2
Когда компрессор работает (см.
рис. 46.8), на электроклапан подано питание и его общий выход (то есть выход, который никогда не закрывается) соединен с входом 2, который подключен к выходу из испарителя. В результате, давление Ро, установившееся на выходе из испарителя, действует снизу на мембрану ТРВ, который работает вполне нормально, поддерживая постоянный перегрев независимо от режима работы компрессора. Когда регулятор будет останавливать компрессор, вначале он отключит напряжение на трехходовом электроклапане, не прекращая работы компрессора. Что произойдет в этот момент?
В отсутствие напряжения трехходовой электроклапан закроет вход 2 и соединит вход 1 с общим выходом (см. рис. 46.9). В этот момент высокое давление, действующее на входе в ТРВ (Рк), проникает в полость под мембраной ТРВ, ТРВ плотно закрывается, испаритель не может больше подпитываться жидкостью, и пока еще работающий компрессор начинает ва-куумирование испарителя.
Следовательно, компрессор будет остановлен по команде от реле НД, обеспечивающего остановку с предварительным вакуумированием, хотя на жидкостной магистрали электроклапан не установлен (см.
раздел 29. “Остановка холодильных компрессоров “).
Таким образом, данная схема позволяет с помощью небольшого электроклапана 1/4″ обеспечить точно такую же автоматизацию процесса остановки компрессора с предварительным вакуумированием, как и с помощью огромного электроклапана 1″ 1/8 (в примере на рис. 46.10), установленного на жидкостной магистрали. Следовательно, это очень экономичная схема, которая иногда встречается в установках большой мощности.
Напомним, что компрессоры с несколькими ступенями производительности останавливают с предварительным вакуумированием испарителя, в основном, с целью возврата масла, которое находится в контуре, в картер компрессора (см. раздел 37. “Проблемы возврата масла”).
Что касается недостатков данной схемы, то к ним, прежде всего, относится возникновение на мембране ТРВ очень сильных напряжений под действием значительных величин давления, которые могут устанавливаться в жидкостной магистрали (более 22 бар для конденсатора с воздушным охлаждением при работе на R22).
Следовательно, для такой схемы важно, чтобы изготовитель ТРВ допускал указанные нагрузки для материала мембраны, в противном случае мембрана очень быстро разрушится и после этого нужно будет заменять ТРВ, а потом все равно устанавливать на жидкостной магистрали большой электроклапан.
Примечание: маленький фильтр-осушитель 1/4″ служит только как фильтр для защиты небольших проходных сечений электроклапана 1/4″ от возможных посторонних частиц (кусочки меди, капельки флюса или припоя…), которые могут нарушить его работоспособность.
Проблема максимальной разности давления открытия
Другой недостаток может возникнуть, если рабочее давление в полости электроклапана превышает величины, предусмотренные изготовителем. Поскольку значимость этой проблемы в ряде моментов недооценивается, воспользуемся случаем, чтобы рассмотреть влияние максимальной разности давления открытия на работу электроклапана (см. рис. 46.11).
В нерабочем положении обмотка электроклапана не запитана и его подвижная часть подвержена действию следующих сил:
► Поз.
1: Рконд действует на каждую из двух больших поверхностей клапана в противоположных направлениях. Результирующая сила равна нулю (одна действует вниз, другая вверх).
► Поз. 2: Рконд действует также на малую поверхность (площадь которой равна площади проходного сечения седел клапана) верхнего клапана и прижимает его вниз.
► Поз. 3: Рисп действует на малую поверхность нижнего клапана и отжимает его вверх в направлении, противоположном действию силы давления Рконд.
Кроме того, возвратная пружина прижимает подвижную часть электроклапана книзу и, с некоторым упрощением, можно утверждать, что электроклапан сможет открыться только если электромагнит + Рисп > пружина + Рконд
или электромагнит > пружина + Рконд — Рисп.
Электромагнит и пружина развивают постоянные усилия, определенные конструктором. А вот разность Рконд — Рисп может меняться в очень широких пределах в зависимости от типа установки (кондиционер, морозильник…), времени года (для конденсаторов с воздушным охлаждением летом Рконд растет.
..).
Поэтому разработчик оговаривает максимальную разность давления открытия, при превышении которой клапан не может открываться при подаче напряжения на его обмотку.
Таким образом, сочетание внутренних сил может воспрепятствовать втягиванию вверх сердечника электромагнитом, если разность между Рконд и Рисп будет очень большой (как правило, максимально допустимая разность находится в пределах от 17 до 19 бар).
Последствия такой аномалии в работе электроклапана для функционирования установки вы легко можете себе представить!
Подбор терморегулирующего вентиля (ТРВ) для кондиционеров
Терморегулирующий вентиль (ТРВ) – один из элементов, без которого работа холодильного контура невозможна. Другими словами, без ТРВ не сможет функционировать ни одна холодильная машина. Вместо ТРВ в холодильный контур может быть также установлено другое устройство с подобными функциональными свойствами. Это может быть более простая и дешевая капиллярная трубка, или более дорогой и сложный электронный терморегулирующий вентиль (ЭТРВ).
Все эти приборы носят одно общее название – дросселирующие устройства. Установка в холодильный контур одного или другого дросселирующего устройства регламентируется только производителем, исходя из особенностей того или иного вида кондиционера.
Наполнители
В ТРВ с универсальным наполнителем
количество жидкости в термобаллоне таково, что какой бы ни была температура термобаллона по отношению к температуре термочувствительной системы, в термобаллоне всегда будет оставаться жидкость.
ТРВ с наполнителем МОР
используются в моноблочных агрегатах, в которых при пуске установки желательно ограничивать давление всасывания (авторефрижераторы, воздушные кондиционеры).
ТРВ с заправкой МОР имеют небольшое количество жидкости в термобаллоне. Это означает, что вентиль или термочувствительная система всегда должны быть более теплыми, чем термобаллон. В противном случае начинается перетекание наполнителя из термобаллона в полость термочувствительной системы и ТРВ перестает работать.
В термобаллонах с наполнителем МОР
количество жидкости ограничено. МОР (максимальное рабочее давление) — это максимально допустимое в магистралях всасывания и/или кипения давление всасывания и/или кипения соответственно. При достижении МОР жидкость в термобаллоне испаряется. Когда давление всасывания повышается, вентиль начинает закрываться, как только это давление приблизится к давлению МОР менее, чем на 0,3—0,4 бар. При достижении давления МОР вентиль полностью закроется.
ТРВ с наполнителем МОР и балластом
предназначены для холодильных установок, имеющих высокодинамичные испарители, например, воздушных кондиционеров, или для пластинчатых теплообменников с высокой интенсивностью теплопередачи. ТРВ, заправленные наполнителем МОР с балластом, обеспечивают работу испарителя при перегреве на 2—4°К ниже, чем это достигается с другими типами наполнителя.
При использовании наполнителя с балластом внутри термобаллона содержится материал с высокой пористостью, т.
е. с большим отношением площади поверхности к массе. Этот материал создает демпфирующий эффект при регулировке, обеспечивающий медленное открытие ТРВ при повышении температуры термобаллона и быстрое закрытие при ее понижении.
Сокращение МОР часто переводят также как «Motor Overload Protection», т.е. «Защита двигателя от перегрузки».
Соленоидный
Соленоидный вентиль danfoss достаточно популярный среди аналогичных устройств. Без соленоидных клапанов нельзя представить полноценное функционирование холодильных установок, кондиционеров, газоснабжающих и отопительных систем.
Главными составляющими соленоидного трв danfoss являются катушка и сердечник (поршневой или дисковый), которые размещаются в пластиковом или металлическом корпусе. С помощью сердечника трв danfoss осуществляется регулировка потока рабочих сред или перекрытие прохода рабочих веществ.
При настройке трв соленоидного типа нужно учитывать направление потоков хладагентов, которое указанное стрелками на корпусах, иначе – агрегат функционировать не будет.
Если необходимо установить клапан перед терморегулирующим вентилем, то они должны находиться очень близко друг от друга. Такое размещение исключает возможность возникновения гидравлических ударов во время возможных открытий.
Существует два вида регулировки агрегатами: электронное управление трв danfoss и механическое.
Второй вид можно разделить на 2 модификации:

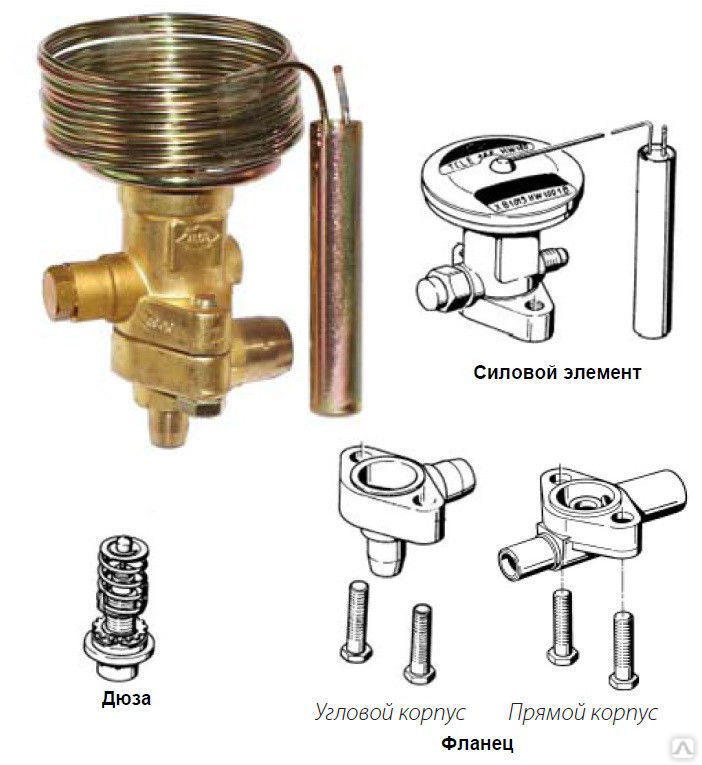

- приборы, в которых можно менять клапанные узлы;
- устройства с незаменяемыми клапанными узлами.

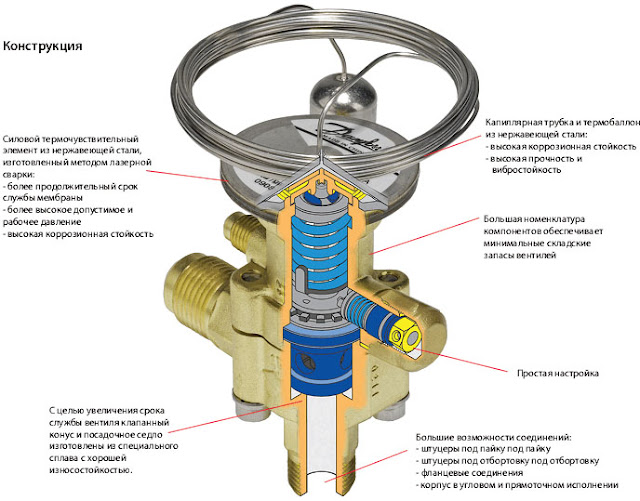

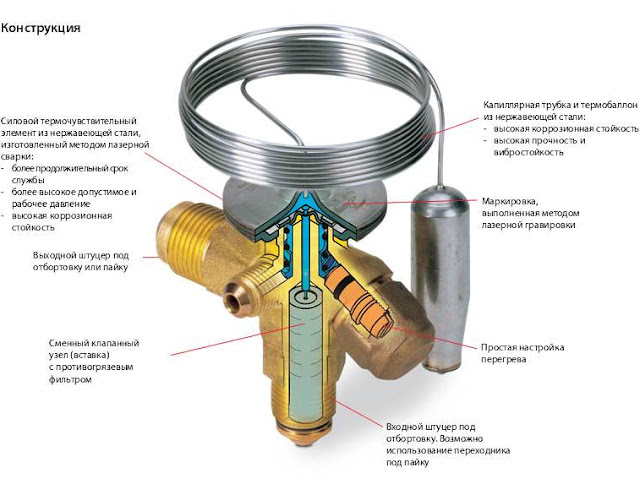

К изделиям, конструкция которых предвидит наличие заменяемых клапанных узлов, относят устройства расширительного типа, оснащенные автоматикой, предназначенной для регулирования подачи хладагента с наличием хлора и фтора.
Терморегулирующий вентиль danfoss r410a относится к угловым устройствам, как с внешним выравниванием, так и без внешнего уравнителя которые можно купить в комплекте с дюзой (аналог клапанного узла). Правильный подбор дюзы для трв danfoss определяет дальнейшее функционирование целого агрегата.
Для терморегулирующего вентиля (трв) danfoss 068u4261 характерно наличие стандартной заводской настройки статического перегрева 5 K.
Номинальная мощность при функционировании трв danfoss tcbe 068u4504 возможна при температурах:
- испарение – te = + 5 °C;
- конденсация – tc = + 32 °C;
- жидкости хладагентов – tl = + 28 °C, при максимальном рабочем давлении до 45,5 бар.
Терморегулирующий вентиль danfoss tex 5 067b3250 осуществляет регулировку расхода хладагента с наличием фтора в испарителях охлаждающих конструкций.
Трв danfoss tes 5:
- характеризуется обширным выбором моделей;
- отличается большой амплитудой производительности;
- оснащён капиллярной трубкой, сменными нержавеющими элементами питания, клапанными узлами и термобаллонами;
- используется в холодильном оборудовании с давлением до 28 атм.
Большой популярностью пользуются трв danfoss tes2 и трв tex2 danfoss, которые рассчитаны на работу в температурном диапазоне от -40⁰С до +10⁰С.
Среди механических аналогов углового типа TES2 пользуется спросом терморегулирующий вентиль danfoss r404a tes 2 2-40 c +10 c без мор с внешним выравниванием.
Обладает входным соединением на 3/8 » под отбортовку. Рассчитан на эффективное функционирование при давлениях до 34 атмосфер.
Терморегулирующий вентиль danfoss tdez 8 068h5169 обычно оснащен капиллярной трубкой 150 см с входным штуцером 3/8 дюйма, рассчитан на функционирование в температурных условиях от +10⁰С до -25⁰С.
Выбор терморегулирующего вентиля
В маркировке указывается тип ТРВ (и его кодовый номер), диапазон температуры кипения, точка MOP, тип хладагента, допустимое рабочее давление PB/MWP. В вентилях ТЕ20 и ТЕ55 номинальная производительность ТРВ указывается на этикетке, прикрепленной к вентилю.
На сменных клапанных узлах вентилей Т2 и ТЕ2 указывается размер этих узлов (например, 06), а также номер недели и последняя цифра года изготовления (например, 279). Размер клапанного узла указывается также на крышке его пластикового контейнера.
Верхняя маркировка клапанного узла вентилей ТЕ 5 и ТЕ 12 указывает, для какого вентиля предназначен данный клапанный узел. Нижняя маркировка (на рисунке 01) указывает размер клапанного узла.
Нижняя маркировка клапанного узла вентилей ТЕ 20 и ТЕ 55 (50/35 TR N/B) указывает номинальные производительности данного узла в двух диапазонах температур кипения N и B и тип хладагента (50/35 TR соответствует 175 кВт в диапазоне N и 123 кВт в диапазоне В).
Структура и принцип работы системы охлаждения
Чтобы понять функции терморегулирующего вентиля, необходимо иметь хотя бы общие представления о работе холодильной системы. Холодильная система может определяться как замкнутый контур, процесс поглощения и передачи тепла в котором производится хладагентом в парокомпрессионном цикле. В таком простейшем виде холодильная система включает пять составляющих:
- конденсатор;
- компрессор;
- испаритель;
- расширительное устройство;
- соединительный трубопровод.
Схема конструкции терморегулирующего вентиля
Сердцем холодильной системы является компрессор, так как он провоцирует циркуляцию хладагента. Его роль заключается во всасывании из испарителя паров низкой температуры (и давления) и сжатие их до высокой температуры (и давления). После этого пары высокой температуры переходят в конденсаторе в жидкую фазу. Конденсатор производит эту работу с помощью отвода в атмосферу тепла паров высокой температуры или, если конденсатор водяной, через отвод к воде тепла. Оставшаяся при высокой температуре жидкость поступает в расширительные устройства и превращается в двухфазную смесь (пар и жидкость) низкой температуры. В испарителе эта смесь переходит к первоначальному состоянию путем отвода тепла от среды, которая охлаждается.
Очень важным является правильный выбор ТРВ, так как он является регулятором степени заполнения испарителя. Неправильно подобранные или используемые расширительные устройства будут усложнять управление и являться причиной низкой производительности всей системы.
К примеру, расширительное устройство, недостаточное по производительности, станет причиной расчетной выработки всей системы. Слишком большое расширительное устройство может пропускать слишком много жидкости в испаритель, что повлечет за собой попадание на всасывание компрессора капель жидкости. Если в скором времени не исправить ошибку, то очень вероятна поломка компрессора. Отсюда вывод, что расширительные устройства необходимо правильно подбирать и монтировать.
Монтаж ТРВ
Термобаллон рекомендуется устанавливать на горизонтальной части всасывающего трубопровода в зоне первой трети окружности трубопровода (см. рисунок). Размещение термобаллона зависит от размеров всасывающего трубопровода. Примечание: Никогда не устанавливайте термобаллон в нижней части трубопровода, так как наличие масла на дне трубопровода может исказить показания термобаллона.
Термобаллон должен контролировать температуру перегретого пара на линии всасывания, поэтому устанавливать его нужно таким образом, чтобы избежать влияния посторонних источников тепла или холода.
Если есть опасность попадания на термобаллон потока горячего воздуха, его нужно теплоизолировать.
Крепежный хомутик должен плотно и надежно фиксировать термобаллон на трубопроводе линии всасывания, обеспечивая хороший тепловой контакт термобаллона и трубопровода. Конструкция винта крепежного хомутика позволяет монтажнику легко передавать момент кручения от отвертки на винт, не оказывая усилия на шлиц винта. Более того, конструкция шлица исключает опасность его повреждения.
Во избежание появления ложных команд в контуре регулирования не устанавливайте термобаллон за промежуточным теплообменником.
Как уже отмечалось, термобаллон следует устанавливать на горизонтальном участке всасывающей магистрали сразу после испарителя. Не устанавливайте термобаллон на коллекторе или вертикальном участке трубопровода после масляной ловушки.
Термобаллон следует всегда монтировать перед любыми жидкостными ловушками.
READ Как установить вайбер на нокиа 5230 бесплатно на русском языке
На рис.
8 рекомендуемое расположение термобаллона соответствует только точке (1).
Следует также отметить, что температура термобаллона определяется не только температурой хладагента, циркулирующего во всасывающей линии, но и температурой наружного воздуха, окружающего термобаллон. Монтаж термобаллона должен быть проведен так, чтобы повысить эффективность теплообмена между хладагентом и термобаллоном и максимально снизить влияние температуры наружного воздуха.
Поэтому трубопровод в месте крепления термобаллона должен быть совершенно чистым и прямолинейным. Улучшение контакта между термобаллоном и трубопроводом можно добиться применением специальной теплопроводной пасты, заполняя ею пустоты вдоль образующих трубы и термобаллона. Это способствует повышению теплопередачи. Крепежный хомут термобаллона должен быть затянут до предела, чтобы термобаллон не проворачивался от руки.
Для уменьшения влияния температуры окружающего воздуха необходимо термобаллон теплоизолировать от окружающей среды.
Применяемая для этой цели теплоизоляция должна быть съемной (чтобы можно было снять ее, не разрушая, при осмотре термобаллона) и непромокаемой, чтобы она не поглощала воду (поскольку влага способствует увеличению инерционности термобаллона). Необходимость использования теплоизоляции возрастает с увеличением разности между температурой хладагента и температурой окружающего наружного воздуха.
Следует также помнить, что трубка внешнего уравнивания давления в ТРВ должна врезаться во всасывающую магистраль ниже по потоку хладагента от термобаллона на расстоянии не менее 10 см, чтобы возможные утечки жидкого хладагента через сальниковое уплотнение штока ТРВ не приводили к необоснованному закрытию клапанаТРВ (рис. 9). При этом трубка внешнего уравнивания (3) должна врезаться в верхнюю часть всасывающего трубопровода (1), чтобы исключить попадание масла, циркулирующего в нижней части трубопровода всасывания, в трубку внешнего уравнивания и накопления его в ней. В противном случае это приведет к нарушению нормальной работы ТРВ.
Рис. 9. Подсоединение трубки внешнего выравнивания. 1 — всасывающий трубопровод; 2 — термобаллон; 3 — трубка внешнего выравнивания.
Поэтому трубопровод уравнительной линии присоединяется к всасывающей трубке компрессора в непосредственной близости от термобаллона, но обязательно за ним по ходу газа к компрессору (рис. 9).
Терморегулирующие вентили с уравнительной линией предусмотрены в основном для использования совместно с распределительным устройством, предназначенным для равномерного распределения хладагента после вентиля в параллельно соединенные змеевики испарителя холодильной установки. В этом случае необходимо монтировать вентиль таким образом, чтобы хладагент двигался по распределителю сверху вниз или наоборот. Не рекомендуется монтировать распределитель в горизонтальном положении, так как поступающий в распределители хладагент находится в парожидкостном состоянии и может происходить расслоение, в результате чего заполнение змеевиков прибора охлаждения будет неравномерным, в нижние трубки будет поступать больше жидкости, а в верхние — больше пара.
Примеры расположения распределителей показаны на рис. 10.
Рис. 10. Положение распределителей в рабочем состоянии.
Вариант (3) не рекомендуется, но допустим, если расход хладагента через распределитель достаточно велик.
Кроме того, при подаче хладагента в прибор охлаждения через распределитель жидкости, длины всех трубок, соединяющих распределитель с соответствующими секциями прибора охлаждения, должны быть одинаковыми. Например (см. рис. 11), если трубопровод подвода жидкого хладагента (6) в испаритель (4) значительно длиннее трубопровода (3), то это приведет к тому, что перепад давления в трубопроводе (6) будет гораздо больше, чем в трубопроводе (3), поэтому жидкий хладагент испарится в нем гораздо быстрее, чем в первом, и в результате трубопровод (2) прибора охлаждения окажется недостаточно заполненным жидким хладагентом, даже если термобаллон правильно установлен и теплоизолирован. Следовательно, нормальная работа прибора охлаждения будет нарушена и его производительность уменьшится.
Рис. 11. Подача хладагента в прибор охлаждения: 1 -ТРВ; 2 — распределитель жидкости; 3, 6 — трубопроводы; 4 — прибор охлаждения; 5 — термобаллон; 7 — вентилятор.
Трубки всех змеевиков испарителя, работающего с распределительным устройством, должны иметь одинаковую длину. Это связано с тем, что равные по длине трубки имеют одинаковое гидравлическое сопротивление. Поэтому поступление хладагента во все змеевики испарителя будет одинаковым.
Поток воздуха, обдувающего испаритель, должен поступать так, чтобы параллельно подключенные змеевики находились в одинаковых условиях (на рис. 12 стрелкой Б показано правильное направление потока воздуха, стрелкой А — возможный вариант, но не рекомендуемый, стрелками В и Г — неправильное). При вариантах В и Г тепловая нагрузка параллельно подключенных змеевиков будет неодинакова и уменьшаться по мере продвижения воздуха от первого змеевика к последующим.
Перед пуском холодильной установки необходимо убедиться в правильности монтажа ТРВ, так как неправильный монтаж его может оказать существенное влияние на работу всей холодильной установки.
Рис. 12. Направление потока воздуха.
Капиллярная трубка не должна касаться испарителя, она должна быть укреплена таким образом, чтобы не испытывала дополнительных температурных воздействий и в то же время не мешала работникам, обслуживающим холодильную установку.
С хладагентом в вентиль могут поступать механические примеси, что приводит к засорению механизма приборов, а также и испарителей. Чтобы гарантировать нормальную работу вентиля, перед ним необходимо устанавливать сетчатые фильтры.
Наиболее отрицательное влияние на работу вентиля оказывает наличие влаги в хладагенте. Присутствие влаги для вентиля недопустимо, так как она при дросселировании замерзает в дроссельных органах. Расход при этом уменьшается, что нарушает нормальную работу вентиля (см. рис. 13), а, следовательно, и холодильной машины.
Рис. 13. Места обмерзания (1) вентиля.
Учитывая вышесказанное, надо стремиться к тому, чтобы содержание влаги в хладагенте не превышало критической точки. Одним из практических способов подсушивания хладона является установка перед вентилями селикагелиевых или цеолитовых осушителей.
Для оттайки обмерзших вентилей не следует пользоваться различными горелками с открытым пламенем. Для этого могут быть использованы горячий пар, горячая вода или воздух.
Настройка ТРВ
Для ТРВ типа Т2/ТЕ2 полный оборот винта изменяет температуру перегрева примерно на 4К при температуре кипения 0°C.
Для вентиля ТЕ5 полный оборот винта дает изменение перегрева примерно на 0,5 К при температуре кипения 0°C. Для вентилей TUA и TUB полный оборот винта дает изменение перегрева примерно на 3 К при температуре кипения 0°C.
Чтобы избежать колебаний перегрева, нужно действовать следующим образом: Вращая регулировочный винт вправо (по часовой стрелке), повышайте перегрев до прекращения колебаний. Затем понемногу вращайте винт влево до появления колебаний. После этого поверните винт вправо примерно на 1 оборот (для вентилей Т/ТЕ2 на ¼ оборота). При такой настройке колебания перегрева прекращаются, и испаритель работает в оптимальном режиме. Изменения перегрева в диапазоне ±1 К не рассматриваются как колебания.
Если хладагент в испарителе сильно перегревается, это может быть следствием его недостаточной подпитки жидкостью.
Снизить перегрев можно, вращая регулировочный винт влево (против часовой стрелки), постепенно выходя установку на режим с колебаниями перегрева. После этого поверните винт вправо на один оборот (для ТРВ типа Т/ТЕ2 на У оборота). При такой настройке колебания перегрева прекращаются, и испаритель работает в оптимальном режиме. Изменения перегрева в диапазоне ±1 К не рас сматриваются как колебания.
ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ И ПОРЯДОК НАСТРОЙКИ ТРВ
Для восстановления герметичности мест присоединения вентиля следует подтянуть гайки крепления фланцев и уравнительной линии.
Если течь установлена в месте свинчивания штуцера с корпусом, восстановление герметичности может быть достигнуто подтяжкой штуцера.
Течь в сальнике узла настройки устраняется подтяжкой гайки с помощью специального ключа, входящего в комплект поставки.
Течь по месту соединения головки вентиля с корпусом должна устраняться только в мастерской.
Вес работы должны выполняться только с помощью гаечных ключей. Применение ударных предметов не допускается.
Проверка герметичности должна производиться с соблюдением «Правил техники безопасности на фреоновых холодильных установках».
2. Если во время работы часть прибора охлаждения не обмерзает, а давление всасывания после включения холодильной установки быстро понижается, то это свидетельствует о неправильной настройке ТРВ (малом его открытии).
Чтобы обеспечить нормальную работу холодильной установки, не рекомендуется менять заводскую настройку вентилей. Следует помнить, что ТРВ, регулируя степень заполнения прибора охлаждения хладагентом, только косвенно оказывает влияние на температуру в холодильных камерах. При необходимости изменить температуру в холодильных камерах это должно достигаться изменением настройки специально для этого предназначенных реле и регуляторов температуры. Регулирование температуры изменением настройки ТРВ, т.е. путем изменения величины перегрева начала открытия клапана, приводит к снижению экономичности работы установки, а также к преждевременному выходу агрегата из строя.
Если все же возникает необходимость произвести подрегулировку перегрева начала открытия клапана, изменяют настройку медленным поворачиванием регулировочного винта с выдержкой через каждые пол-оборота для нормализации режима работы установки.
3. Разборка вентиля, не связанная с настройкой вентиля, не допускается. Источник Интернет газета Холодильщик.RU
Источник
ТРВ компании Данфосс
Вентили TUA, TUB, TUC с корпусом из нержавеющей стали и штуцерами из нержавеющей стали/меди под пайку. Номинальная производительность: от 0,5 до 12 кВт (R134a).
Вентили ТСАЕ, TСBЕ, TСCЕ с корпусом из нержавеющей стали и штуцерами из нержавеющей стали/меди под пайку. Номинальная производительность: от 12 до 18 кВт (R134a). Эти вентили работают, как вентили TU, но имеют большую производительность. Поставляются с линией внешнего уравнивания.
Вентили ТRE с корпусом из латуни и штуцерами из нержавеющей стали/меди. Номинальная производительность: от 18 до 196 кВт (R134a). ТRE оснащены фиксированными клапанными узлами и имеют регулируемый перегрев.
Вентили ТDE с корпусом из латуни и медными штуцерами под пайку. Номинальная производительность: от 10,5 до 140 кВт (R407Q. ТDE оснащены фиксированными клапанными узлами и имеют регулируемый перегрев.
Вентили ТE 5 — ТЕ 55 с корпусом из латуни. Вентили ТЕ 5 — ТЕ 55 поставляются в комплектации, включающей корпус, клапанный узел и термочувствительную систему. Корпус вентиля в прямом или угловом исполнении со штуцерами под пайку, отбортовку или под фланцы. Номинальная производительность: от 12,9 до 220 кВт (R134а). Поставляются с линией внешнего уравнивания.
Источник
Вентиль ТРВ 2
Терморегулирующий вентиль трв tn 2 r 134 – достаточно точный агрегат, с помощью которого регулируется подача хладагентов, в зависимости от интенсивности их кипения в испарителях. Регулировка потока осуществляется наличием конкретных температурных показателей и давления хладагента парообразного типа при выходе с испарителя.
Терморегулирующие клапаны моделей трв 2 типа tes 2 с внешним выравниванием обычно изготавливаются из латуни и рассчитаны на функционирование в системах с оптимальным давлением 34 бар. Они легко выдерживают внешнее воздействие и отличаются длительным сроком службы.
Выбор и установка терморегулирующего вентиля
Для регулирования давления иногда применяют ТРВ типа МРД. Заметьте, что такие ТРВ могут действовать как регуляторы давления только при нормальных рабочих условиях, но не во время пуска. Двухседельные вентили, вероятно, будут удачным решением, особенно для режимов, при которых вентиль с высокой пропускной способностью должен работать с низкой нагрузкой. В таком режиме игла располагается очень близко к седлу, и ее малейшие движения вызывают большие отклонения рабочих параметров. См. рис. 09 Е.
Правильно ли установлен ТРВ? ТРВ с абсорбционным или жидким заполнением может работать в любом положении, а ТРВ с паровым заполнением должен располагаться вертикально. Если ожидается неустойчивость системы, испаритель следует рассчитывать на более высокий перегрев, чем нормальные 5 К. Фактически, испаритель всегда проектируется с запасом, учитывая загрязнение. При этом увеличивается угол наклона, но с некоторой потерей производительности.
Выбирайте такой ТРВ, чтобы его максимальная производительность была меньше, чем производительность испарителя при нулевом перегреве. В случае возникновения колебаний это исключит опасность попадания жидкого хладагента в компрессор. Рисунок 17 иллюстрирует некоторые правила по монтажу терморегулирующего вентиля. Термобаллон в данном случае показан без изоляции, но обычно он должен быть изолирован. Жидкий хладагент может протекать через уплотнение тер-морегулирующего вентиля и таким путем попадать в пар, идущий к компрессору. Обычно в конструкторской документации говорится, что термобаллон нужно устанавливать перед манометром, чтобы исключить неверное определение перегрева термобаллоном. Однако это означает, что фактический перегрев на входе в компрессор отличается от измеренного.
READ Как установить новый драйвер nvidia на windows 10
Если расстояние между испарителем и компрессором достаточно велико, чтобы установить термобаллон через 400600 мм после манометра, нужно это сделать. В этом случае жидкий хладагент успевает испариться, и термобаллон определяет истинный перегрев. При снижении давления уменьшается усилие, с которым мембрана воздействует на шток вентиля. Достаточно большое усилие является важным условием поддержания устойчивой работы. Небольшое усилие можно компенсировать большой поверхностью мембраны. Иначе говоря, из равных по прочим показателям вентилей выбирайте тот, у которого диаметр мембраны больше, что особенно существенно при работе с низкими температурами.
Избегайте применять вентили с внутренними компонентами из пластика, так как у них меньше срок службы. В случае системы с непосредственным расширением и сепаратором на линии всасывания, взвесьте возможность установки термобаллона на выходе такого сепаратора. Сепараторы на линии всасывания. Каждый из параллельно соединенных испарителей должен иметь собственный ТРВ, поскольку двухфазную смесь трудно равномерно распределить между испарителями. Вентили с шаговым двигателем не закрываются при отключении питания (и не меняют положения). Даже если такой вентиль плотно закрывается при нормальном останове системы, смонтируйте перед ним электромагнитный клапан.
Избегайте применять вентили с широтно-импульсной модуляцией, т.е. вентили, которые остаются открытыми определенное время. Электронный регулирующий вентиль, поскольку они могут привести к повреждению испарителя.
Источник
Какие сложности могут возникнуть при настройке ТРВ
При настройке ТРВ могут возникнуть две сложности:
- Вам не удается добиться пульсаций. Это означает, что ТРВ, будучи даже полностью открытым, имеет производительность ниже, чем производительность испарителя. В общем случае это может происходить по следующим причинам: либо проходное сечение ТРВ слишком мало, либо в установке не хватает хладагента, либо на вход в ТРВ поступает недостаточно жидкости.
- Вам не удается исключить пульсации после их возникновения. Это означает, что ТРВ, будучи даже полностью закрытым, сохраняет производительность выше, чем пропускная способность испарителя. В общем случае это связано с тем, что либо проходное сечение ТРВ слишком велико, либо испарителю не хватает производительности.
Методика регулирования ТРВ
Рис. 1. Кривые рабочих характеристик регулятора и испарителя для случая регулирования подачи хладагента в испаритель с помощью ТРВ.
Как только достигается статический перегрев Δt3, ТРВ начинает открываться и при полном открытии обеспечивает свою номинальную производительность. При этом перегрев повышается на величину перегрева открытого ТРВ Δtпо. Сумма статического перегрева Δt3, и перегрева открытого ТРВ Δtпо составляет рабочий перегрев Δtпн. Изготовители ТРВ устанавливают величину статического перегрева, как правило, в диапазоне от 3 до 5 К. Ее можно изменить в ту или иную сторону, вращая регулировочный винт и поджимая или отпуская при этом пружину. Данная операция приводит к эквидистантному сдвигу рабочей характеристики ТРВ влево или вправо, в результате чего появляется возможность обеспечить устойчивое регулирование установки, расположив рабочую характеристику ТРВ таким образом, чтобы она пересекла характеристику прибора охлаждения точно в рабочей точке номинальной холодопроизводительности. Для приборов охлаждения, работающих при очень малых разностях температур, необходимо предусматривать теплообменник, который, переохлаждая жидкий хладагент, позволяет повысить перегрев.
Выполненная при отправке с завода изготовителя настройка ТРВ соответствует большинству установок. Если возникает необходимость дополнительной регулировки, то нужно использовать регулировочный винт (см. рис. 2). При вращении винта вправо (по часовой стрелке) перегрев повышается, при вращении влево (против часовой стрелки) перегрев понижается.
Для ТРВ марки Т2/ТУ2 полный оборот винта меняет температуру перегрева примерно на 4 ° при температуре кипения 0°С.
Начиная с ТРВ марки ТЕ5, полный оборот винта дает температуру перегрева около 0,5 К при температуре кипения 0°С.
Начиная с ТРВ марки ТКЕ3, полный оборот винта дает изменение перегрева примерно на 3 ° при температуре кипения 0°С.
Рис. 2. Настройка ТРВ с помощью регулировочного винта. Рекомендуется следующий метод регулировки. Дополнительно на выходе трубопровода из прибора охлаждения помимо манометра (5) устанавливается электронный термометр (3), датчик (6) которого крепится к термобаллону (4) ТРВ, как показано на рис. 3.
Рис. 3. Схема метода регулировки ТРВ: 1 — терморегулирующий вентиль с внутренним выравниванием; 2 — прибор охлаждения; 3 — электронный термометр; 4 — термобаллон; 5 — манометр; 6 — первичный датчик электронного термометра. Для обеспечения стабильности настройки ТРВ во времени необходимо производить ее при температуре в охлаждаемом объеме, близкой к температуре, при которой отключается компрессор. Не допускается производить настройку ТРВ (регулировку) при высокой температуре в охлаждаемом объеме.
Рис. 4. Последовательность регулировки ТРВ на номинальный режим. Чтобы избежать переполнения испарителя жидкостью, нужно действовать следующим образом. Вращая регулировочный винт вправо (по часовой стрелке), повышать перегрев до прекращения колебаний давления. Затем понемногу вращать винт влево до точки начала колебаний, после этого повернуть винт вправо примерно на 1 оборот (для Т2/ ТЕ2 и ТКЕ на ¼ оборота). При такой настройке колебания давления отсутствуют, и испаритель работает в номинальном режиме. Изменения перегрева в диапазоне ±0,5°С не рассматриваются как колебания.
READ Как в компасе установить значение размера
Если в испарителе имеет место чрезмерный перегрев, это может быть следствием его недостаточной подпитки жидкостью. Снизить перегрев можно, вращая регулировочный винт влево (против часовой стрелки), постепенно выходя на точку колебаний давления. После этого повернуть винт вправо на один оборот (для ТРВ типа Т2/ТЕ и ТКЕ на ¼ оборота). При такой настройке колебания давления прекращаются, и испаритель работает в номинальном режиме. Изменения перегрева в диапазоне ±0,5°С не рассматриваются как колебания.
В случае если ТРВ будет отрегулирован на минимальный возможный перегрев, необходимый для нормальной работы данной холодильной установки, заполнение прибора охлаждения жидким хладагентом будет достигнуто номинальным, а пульсации величины перегрева паров хладагента прекратятся. В процессе регулировки ТРВ давление конденсации должно оставаться относительно стабильным и близким по значению (Рк
Рк.н) при номинальных условиях работы, так как от них зависит холодопроизводительность ТРВ.
При регулировке возможны следующие осложнения:
1. Не удается регулировкой добиться пульсаций.
Это означает, что при полностью открытом ТРВ, его производительность ниже, чем производительность прибора охлаждения. Это связано со следующими причинами: либо проходное сечение (f) ТРВ мало, либо в установке не хватает хладагента и на вход ТРВ поступает недостаточное количество жидкого хладагента из конденсатора.
2. Не удается устранить пульсации после их возникновения.
Это означает, что производительность ТРВ выше, чем пропускная способность прибора охлаждения. Это связано с тем, что либо проходное сечение (f) ТРВ слишком большое, либо прибору охлаждения не хватает жидкого хладагента.
Регулировка ТРВ невозможна, когда перегрев достигает большего значения (это наступает, когда ТРВ практически закрыт, давление испарения небольшое, и полный перепад температур между температурой воздуха на входе в прибор охлаждения tв1 и температурой кипения хладагента t большой). Это означает, что в приборе охлаждения образуется меньше паров, чем способен всасывать компрессор, т.е. холодопроизводительность прибора охлаждения недостаточна.
Дроссельное (или сопловое) отверстие многих ТРВ выполняется в виде сменного вкладыша, что позволяет обеспечить новое значение его производительности простой заменой этого элемента. Терморегулирующий (силовой, управляющий) тракт ТРВ, т.е. комплекс, состоящий из верхней части ТРВ (надмембранная полость, образующая терморегулирующий элемент), капиллярной трубки и термобаллона, также иногда бывает сменным, что позволяет подобрать наилучший вариант заправки термобаллона (паровая, жидкостная или адсорбционная заправка), наиболее подходящий для конкретных условий работы данной установки.
Рис. 5. Замена сменного вкладыша ТРВ и сменных патронов.
Конструкция и принцип работы
В холодильных установках и кондиционерах используется замкнутый контур, по которому циркулирует хладагент, меняя свое агрегатное состояние в испарителе. В системах отопления нагрев осуществляется при перекачке горячей жидкости к термоэлементам. Несмотря на разработку различных альтернативных способов охлаждения и нагрева, подобная схема работы является основной.
При небольшой мощности устройства не требуется постоянная подстройка под внешние изменения. В маломощных системах охлаждения роль регулятора выполняет дроссель из капиллярной трубки. Его работа не зависит от производительности испарителей и не способен менять уровень хладагента в контуре.
В отопительных контурах устанавливаются ручные регуляторы. В них изменение потока горячей жидкости осуществляется поворотом рукоятки, опускающей или поднимающей ограничительный шток.
Устройство ручного вентиля отопления
В системах, где требуется постоянная подстройка под изменяющиеся внешние условия, регулировка мощности охлаждения или нагрева осуществляется изменением величины потока рабочей среды.
Основным регулятором силы потока является ТРВ, что означает терморегулирующий вентиль. Это устройство прямого действия. Для его работы не требуется поступление внешней энергии. Вентиль реагирует на перегрев паров, выходящих из испарителя. А он, в свою очередь, зависит от нагрузки на охладительную систему.
Дополнительным преимуществом применения терморегулирующих вентилей является некритичность системы к точному количеству заполняющего хладагента.
Внутреннее устройство регулятора показано на рисунке.
Классический терморегулирующий вентиль для систем охлаждения
*
Основными элементами ТРВ являются:
- мембрана или диафрагма, управляющая движением запорного штока;
- капиллярная трубка с термобаллоном, передающая устройству изменения температуры паров на выходе из испарителя,
- регулирующая пружина для настройки уровня установки,
- входной и выходной штуцера.
Совокупность диафрагмы, термобаллона и капиллярной трубки называют термоэлементом. Именно он воспринимает окружающую температуру и осуществляет регулирование подачи хладагента.
Принцип работы вентиля заключается в движении мембраны под действием трех сил:
- давление среды из термобаллона,
- уравнивающее давление испарителя,
- воздействие пружинного механизма.
После достижения равновесия между этими тремя силовыми составляющими диафрагма устанавливает требуемую величину потока хладагента.
Давление термобаллона = уравнивающее давление + давление пружины на мембрану.
При изменении температуры и возрастании тепловой нагрузки в испарителе увеличивается нагрев термобаллона и давление заполняющей его жидкости. Через капиллярную трубку оно передается диафрагме, в результате чего происходит открывание вентиля и увеличение подачи хладагента в испаритель.
По схожему принципу устроен и термостатический клапан радиатора отопления.
Терморегулятор для отопительных систем
*
В нем роль термобаллона выполняет чувствительный элемент (поплавок), расположенной в полости, заполненной жидкостью или газом. При изменении температуры происходит уменьшение или увеличение объема среды. В результате поплавок меняет свое положение, сдвигая шток, который изменяет проходное сечение клапана.
Наиболее чувствительными считаются термоэлементы, заполненные газом. Они реагируют на температурные изменения быстрее, чем жидкостные. Но и стоят они дороже.
1.5 Устранение неисправности «слабый ТРВ». Терморегулирующий вентиль. Ремонт ленточного конвейера
Терморегулирующий вентиль. Ремонт ленточного конвейера
курсовая работа
Неисправность, обусловленная недостаточной пропускной способностью ТРВ, охватывает большое число различных отказов, при которых появляются аналогичные симптомы.
Прежде всего необходимо убедиться, что ТРВ выбран правильно. Термобаллон ТРВ должен быть заполнен тем же хладагентом, который используется в холодильной машине. Тип хладагента указывается на корпусе термосифона, иногда в виде цветного кода (R12 — желтый, R22 — зеленый, R502 — фиолетовый). Если в холодильной машине заправлен переходной хладагент, то необходимо уточнить у поставщика хладагента, каким типом ТРВ необходимо комплектовать холодильную установку. Убедиться, что установка заправлена достаточным количеством хладагента. Это определяется по отсутствию пузырьков газа в смотровом стекле жидкостной магистрали. При наличии пузырьков необходимо включить установку на 15-20 мин и добавлять хладагент, соблюдая правила.
Проверить:
1. Чистоту фильтров.
2. Правильность выполнения монтажа ТРВ.
3. Отсутствие повреждений терморегулирующего тракта ТРВ (термобаллон, капиллярная трубка).
4. Величину давления конденсации. При низком давлении на входе ТРВ его производительность снизится.
5. При необходимости заменить дросселирующий узел (дюзу) или ТРВ.
Неправильно выбранный ТРВ с малым диаметром проходного сечения.
Напомним, что для данного хладагента фактическая производительность ГРВ взаимно зависит от давлений конденсации и кипения. В случае сомнений, только справочные данные разработчика (потребные значения рабочих давлений и точные характеристики ТРВ) смогут дать уверенность в том, что выбранная производительность соответствует требуемой. Внимание! Ремонтник должен быть особенно внимателен, если речь идет о ТРВ, оснащенных взаимозаменяемыми сменными проходными сечениями. К примеру, ТРВ фирмы DANFOSS марки ТЕХ2 для R22 имеет производительность от 7 кВт до 17 кВт для одних и тех же условий функционирования. Точно так же ТРВ фирмы ALCO марки TIE.HW для R22 имеет производительность от 1,2 до 18 кВт. Однако по внешнему виду нельзя с уверенностью утверждать, какой номер проходного сечения установлен в ТРВ. Если у вас появились сомнения, нужно будет извлечь сменный патрон из ТРВ и на его корпусе прочитать выгравированный номер проходного сечения. В этом случае ремонт заключается в том, чтобы установить патрон с увеличенным проходным сечением, приспособленным для получения ожидаемой производительности, а затем правильно отрегулировать ТРВ.
Неправильная настройка. ТРВ недостаточно открыт
Вспомните, что оптимально настроенный ТРВ должен обеспечивать минимально возможный перегрев, который можно поддерживать, не допуская возникновения пульсаций, при этом охлажденный воздух должен иметь температуру, наиболее близкую к температуре, при которой термостат отключает компрессор. Никогда не меняйте настройку ТРВ, если вы не уверены в абсолютной справедливости своего диагноза. Если вы хотите это сделать, примите необходимые меры для того, чтобы, в случае необходимости, вернуться к первоначальной настройке.
Разрушен управляющий тракт ТРВ
Эта неисправность часто возникает вследствие плохого крепления капилляра, соединяющего управляющую полость мембраны ТРВ с термобаллоном. Как правило негерметичность появляется либо в месте подвода капилляра к ТРВ, либо в месте его соединения с термобаллоном в результате чрезмерных вибраций капилляра, а также в самом капилляре в случае, когда имеет место многократное трение капилляра при его вибрациях о какую-либо металлическую деталь установки. Точно установите место повреждения капилляра с целью его замены на аналогичный, обратив внимание на характер повреждения и место разрушения, чтобы при замене не повторить ошибку, допущенную ранее во время монтажа! Примечание. Такая поломка приводит к полному перекрытию проходного сечения ТРВ, что очень быстро вызовет остановку компрессора по сигналу от предохранительного реле НД. Термобаллон ТРВ установлен ниже по потоку от места врезки трубки внешнего уравнивания давления. ТРВ с трубкой внешнего уравнивания давления, установленной неверно по отношению к термобаллону.
В том случае, если уплотнение, обеспечивающее непроницаемость между приемной камерой низкого давления и камерой дросселирования, в результате износа, обусловленного продолжительным трением о направляющие штока иглы ТРВ, потеряет герметичность, появляется опасность частичного проникновения жидкости в полость А Из этой полости незначительное количество жидкости по уравнительной трубке может попасть на выход испарителя и привести к аномальному охлаждению термобаллона, вызывая тем самым неоправданное закрытие ТРВ. Если утечка существует, разница в температурах между точками В и С может быть легко обнаружена простым прикосновением к этим двум трубопроводам. Чтобы избежать этой проблемы, следует считать предпочтительным крепление термобаллона выше по потоку от места врезки уравнительной трубки в точке С на расстоянии не менее 10 см друг от друга.
Управляющий тракт и термобаллон заполнены не тем хладагентом, который используется в установке.
Вспомним, что давление, развиваемое в термобаллоне, является единственной силой, которая используется для открытия ТРВ Когда температура термобаллона повышается, давление внутри него также растет и это повышение давления вызывает открытие ТРВ. Этот ТРВ предназначен для питания испарителя с прямым циклом расширения в небольшом кондиционере и работает на R22. Температура кипения составляет 4 °С, а перегрев поддерживается на уровне 7 К. Поэтому, когда температура в термобаллоне превысит 11 °С, что для управляющего тракта, содержащего R22, эквивалентно давлению в 6 бар, ТРВ начнет открываться. То есть давление открытия ТРВ составляет 6 бар. Следовательно, чтобы ТРВ начал открываться, давление в термобаллоне должно достигнуть 6 бар. Если давление в термобаллоне ниже 6 бар, ТРВ будет закрыт. Представим себе, что в результате ошибки при монтаже или ремонте на ТРВ установили термостатический элемент с термобаллоном, заполненным R12 (Некоторые конструкции ТРВ имеют сменный управляющий тракт, который состоит из мембранного узла, капилляра и термобаллона). Когда температура термобаллона будет равна 11 °С, давление в нем составит только 3.4 бар и, следовательно, ТРВ будет полностью закрыт.
Для того, чтобы ТРВ начал открываться нужно, чтобы давление в термобаллоне поднялось до 6 бар. Для R12 это означает, что температура термобаллона должна повыситься до 27°С!При этом перегрев становится огромным и испаритель будет содержать так мало жидкости, как если бы производительность ТРВ была недостаточной! Как выявить эту аномалию? Сначала нужно удостовериться, что неисправность не вызвана другой причиной. После этого нужно обязательно определить, с одной стороны, какой хладагент используется в установке, а с другой стороны, каким хладагентом заполнен термобаллон и управляющий тракт ТРВ. Тип хладагента, заполняющего управляющий тракт ТРВ, всегда указан на верхней крышке мембранного узла, иногда в виде цветного кода (обычно желтый цвет означает R12, зеленый – R22 и фиолетовый – R502).Однако распространение новых хладагентов может несколько осложнить ситуацию потому что некоторые из них (особенно переходные смеси типа HCFC которые не требуют замены ТРВ) могут работать без проблем с использованием ТРВ не предназначенных для роботы совместно с этими хладагентами! Если наименование хладагента не указано на установке и вы сомневаетесь, к какому типу он относится (хорошим способом определения вида хладагента является соотношение между давлением и температурой), никогда не стесняйтесь спросить у клиента, который располагает необходимой документацией на установку и, как правило, очень хорошо знает ее историю.
Механическое заклинивание штока ТРВ и его заедание при открытии
Эта неисправность может иметь чисто механическую причину и тогда следует просто заменить ТРВ Однако, она может быть вызвана также загрязнениями холодильного контура присутствием влаги, грязи или посторонних частиц, которые налипают на подвижные части (в некоторых крайних случаях внутренние поверхности ТРВ могут становиться клейкими и прилипать к пальцам).В случае нагрязненного контура ремонтник не должен удовлетворится очисткой ТРВ и заменой фильтра-осушителя. Он должен подумать о нежелательных последствиях такого загрязнения (в особенности для компрессора) и провести проверку масла на содержание в нем кислоты. В том случае, если результаты проверки будут положительными, он должен предпринять все необходимые меры для полной очистки системы, иначе компрессор (герметичный или бессальниковый) имеет серьезные шансы быстро выйти из строя.
Закупорка фильтра на входе в ТРВ
Как и предшествующая неисправность, эта аномалия (к счастью, довольно редкая) означает, что холодильный контур крайне загрязнен, а фильтр-осушитель неэффективен Следует предпринять те же меры, что и в предыдущем случае.
Аномальное падение давления конденсации
Мы видели, что производительность ТРВ в значительной степени определяется давлением в магистрали на входе в ТРВ. Когда наружная температура падает, падает также и давление конденсации, и тогда система регулировки конденсатора с воздушным охлаждением должна поддерживать значение давления конденсации в разумных пределах. Какими бы ни были причины отсутствия такого регулирования (неисправность системы регулировки давления конденсации, плохая настройка…), если давление жидкости на входе в ТРВ падает, количество жидкости, которое способен пропустить ТРВ в испаритель также уменьшается, даже если дроссельное отверстие полностью открыто. Как вследствие количество паров, производимых испарителем сильно уменьшается. вызывая падение давления кипения что сопровождается всеми признаками низкой производительности ТРВ.
Следовательно, главное — это при любой наружной температуре постоянно поддерживать на входе в ТРВ высокое давление способное обеспечить на выходе из него нормальную подпитку испарителя жидким хладагентом. Примечание. Однако, некоторые неопытные ремонтники, столкнувшись с падением давления конденсации, имеют тенденцию слишком легко пользоваться регулировочным винтом ТРВ вращают его как попало, что неизбежно приводит к разрегулированию установки. В связи с этим, нам представляется полезным еще раз напомнить, что ТРВ не предназначен для регулировки давления кипения, что настройка ТРВ является трудоемкой и сложной операцией (чтобы сбить настройку иногда достаточно повернуть винт всего на 1/8 оборота) и что для прямого воспроизведения перегрева достаточно зажать термобаллон в ладони вместо того, чтобы бестолково крутить винт настройки ТРВ.
Малое отверстие диафрагмы распределителя
Некоторые модели испарителей, главным образом предназначенные к использованию в торговом холодильном оборудовании, изначально снабжены жидкостным распределителем с взаимозаменяемой сменной диафрагмой, которую можно извлечь из питателя после его демонтажа, удалив стопорное кольцо.
Номер отверстия выгравирован на корпусе диафрагмы, чтобы с уверенностью идентифицировать ее (чем больше номер диафрагмы, тем больше диаметр ее отверстия). Такая конструкция сменной диафрагмы позволяет в зависимости от требуемой температуры кипения (охлаждение или заморозка) и типа используемого хладагента (R12, R22, R134a, R404A, R502…) подобрать производительность испарителя и питателя в соответствии с условиями работы установки. Метод регулировки заключается в том, что для более низких потребных значений температуры кипения устанавливают диафрагму с большим диаметром отверстия. Кроме того, для одинаковых условий работы, установка на R12 (или на R134a) требует диафрагму с более значительным диаметром, чем установка на R22 (или на R404A).Как правило такие испарители имеют диафрагму для R12 (R134a), установленную на заводе изготовителе, но зачастую они снабжаются также запасной диафрагмой для R22 (R404A), вложенной в мешочек внутри упаковки испарителя и входящей в комплект поставки.
Ее можно использовать при необходимости заправки контура другим хладагентом, причем в конструкторской документации указаны номера отверстий, пригодных для данной модели испарителя, используемого хладагента и требуемой температуры кипения. Если распределитель оборудован диафрагмой с малым отверстием, расход жидкости будет пониженным даже в случае полного открытия ТРВ и установка будет иметь все признаки, присущие низкой производительности ТРВ.
Корпус ТРВ более холодный, чем термобаллон
Эта проблема может возникнуть в том случае, если в термобаллоне и управляющем тракте мало жидкости.
Термобаллон ТРВ неправильно установлен
Установка снабжена регулятором давления в картере (пусковым регулятором), но ТРВ находится под действием ограничителя максимального рабочего давления (МОР), иначе называемого защитой мотора от перегрузки.
Небольшой трехходовой злектроклапан управляет большим ТРВ
Этот вариант встречается, когда жидкостная магистраль имеет очень большой диаметр, то есть когда холодопроизводительность установки сравнительно высокая (порядка многих десятков киловатт).
Особенности небольших систем

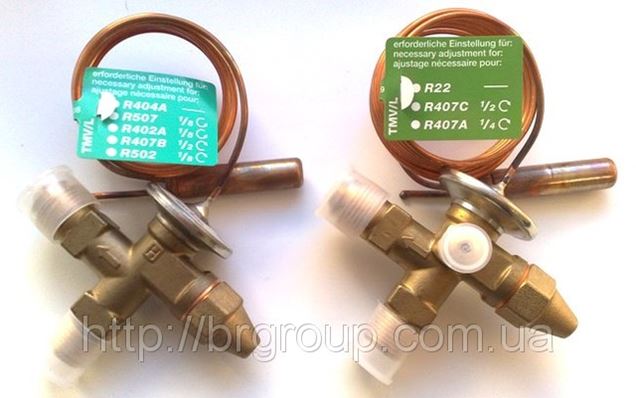

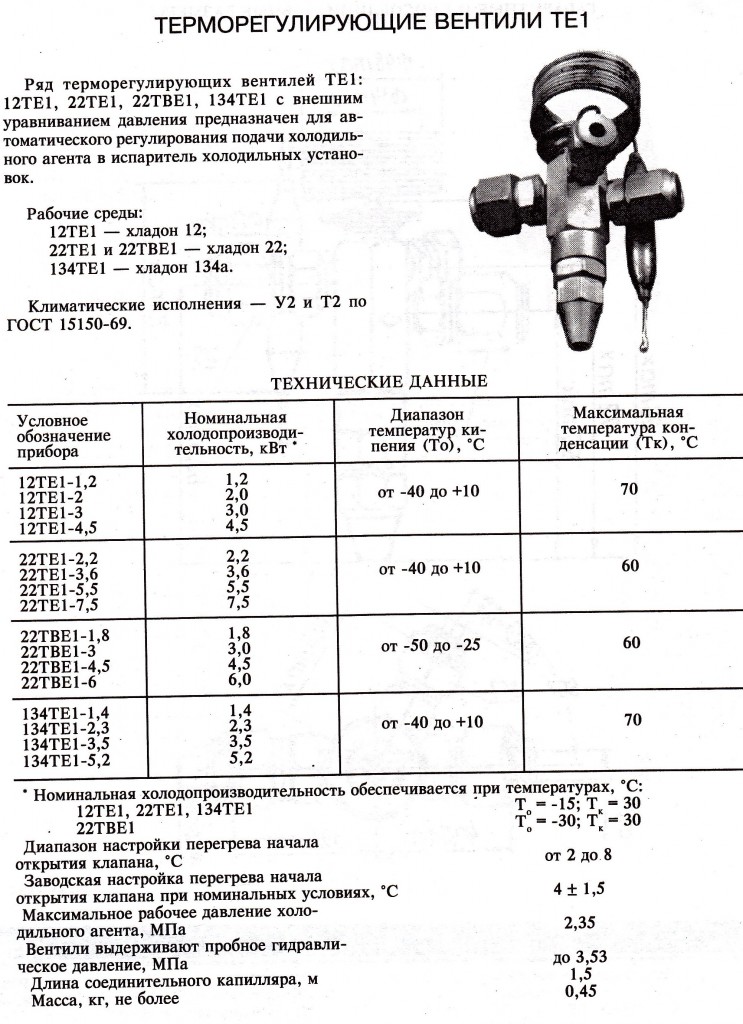

Особенности расширительных устройств, используемых в малых холодильных установках (домашние холодильники, бытовые индивидуальные кондиционеры, небольшие тепловые насосы).
|
|||||
|
Тележка пуста Медные трубы Труба медная Фитинги Резьбовые соединения Хомуты для труб Теплоизоляция Трубная теплоизоляция Теплоизоляция для вентиляции Вентиляция Автоматика Вентиляторы для круглых каналов Вентиляторы для прямоугольных каналов Воздуховоды гибкие Воздуховоды спирально-навивные из оцинкованной стали Демпферы, клапаны Диффузоры Лента для гибких вставок Нагреватели водяные Нагреватели электрические Приточные установки компактные Приточно-вытяжные установки с рекуперацией тепла Решетки Фасонные изделия Фильтры Хомуты для воздуховодов Шина, уголки, крепеж Шумоглушители Электроприводы Помпы для кондиционеров Помпы для кондиционеров Дренаж Полипропиленовые трубы и фитинги Трубка капиллярная Инструмент Вакуумирование и заправка Ручной инструмент Сервисное оборудование Оборудование для пайки Зимний комплект Измерительные приборы Рулетки Промышленные шланги Texonic PU-5 полиуретановый шланг для абразивных материалов PU-6-Т высокотемпературный полиуретановый шланг для абразивных материалов PU-7 полиуретановый шланг для абразивных материалов PU-9 полиуретановый шланг для абразивных материалов PU-11 полиуретановый шланг для абразивных материалов PU-13 полиуретановый шланг для абразивных материалов PU-15 полиуретановый шланг для абразивных материалов PU-20 полиуретановый шланг для абразивных материалов PU-25 полиуретановый шланг для абразивных материалов PVC-5-C универсальные воздуховоды из ПВХ EVA-6 универсальные воздуховоды из сополимера Расходные материалы Фреон Масла Крепеж Буры, сверла, отрезные круги Пена, герметики Скотч Перчатки Очистители Металлоконструкции Кронштейны Козырьки Подставки Защиты Книги Руководства Электрика Автоматы защиты Вилки электрические Гофра электротехническая Короба (кабель-каналы) Провод |
|
||||
Регистрация и настройка проводных устройств
1. Метод и правила регистрации
1.1. После стартовой операции считывания заводских настроек из ППКОП и записи в БД в списке устройств на начальных адресах будут присутствовать сам ППКОП и встроенный радиомодуль, если предусмотрен (в качестве примера ППКОП Астра-812 Pro)
1. 2. Подключить очередное регистрируемое устройство к линии интерфейса RS-485 или установить только один из модулей коммуникации в слот расширения. Предварительно перед подключением в каждом устройстве должно быть гарантированно восстановлены заводские настройки или очищена память от вероятных старых регистрационных параметров. Процедуры восстановления/очистки описаны в главе “Восстановление заводских настроек“.
1.3. Регистрация устройств допустима на любой произвольно выбранный адрес (номер списка). Последовательность подключения и регистрации устройств по типам не имеет значения.
Запустить регистрацию из дополнительного меню
1.4. Каждый запуск процедуры регистрации может иметь результат:
– “Регистрация выполнена успешно. Обновление данных завершено”
– “Лимит времени регистрации!”
При первом результате в списке отобразится вновь зарегистрированное устройство
Для него в колонке “Состояние устройства” будет отображаться цепочка условных значений состояния (см. ниже раздел 2. Отображение состояния устройств).
Второй результат
Возможен при наличии каких-либо неисправностей (например, не подключена линия связи) или, когда регистрируемое устройство содержит в своей памяти параметры регистрации, унаследованные из предыдущих попыток регистрации в другой системе. В последнем случае для регистрируемого устройства необходимо воспользоваться процедурой восстановления заводских настроек – удаления регистрационных параметров (кроме коммуникаторов)
Внимание!
Недопустим запуск регистрации одновременно подключенных двух и более устройств!
1.5. После регистрации проводные устройства имеют следующие индексы в списке устройств:
– ППКОП | Астра-712 Pro Астра-812 Pro Астра-8945 Pro | ППКОП |
– радиомодуль, в составе Астра-8945 Pro (2,4 ГГц) |
| МРР-Z |
– радиомодуль, в составе Астра-812 Pro (433 МГц) |
| МРР-РИМ |
– адресный радиорасширитель (2,4 ГГц) | Астра-Z РР | РР-Z |
– адресный радиорасширитель (433 МГц) | Астра-РИ-М РР | РР-РИМ |
– адресный проводной расширитель | Астра-А РПА | РПА |
– расширитель проводных ШС | Астра-713 | РП |
– пульт контроля и управления | Астра-814 Pro | ПКУ |
– блок индикации | Астра-863 исп. | БИ |
– блок индикации и управления | Астра-863 исп. Б | БИУ |
– блок реле с контролем цепей управления | Астра-823 | БР |
– блок реле | Астра-824 | БР |
– модуль коммуникации | Астра-GSM | GSM (Проксима) |
– модуль коммуникации | Астра-GSM (ПАК Астра) | GSM (ПАК Астра) |
– модуль коммуникации | Астра-LAN (ПАК Астра) | LAN (ПАК Астра) |
2. Отображение состояния устройств
В списке устройств для каждого из зарегистрированных автоматически отображается цепочка условных значений состояния с момента окончания регистрации. Отображение состояния производится в режиме On-Line.
Расшифровка основных условных обозначений состояния:
НОР | – норма |
НСГ | – нет сигнала |
НСП | – неисправность |
НОП | – неисправность основного питания |
НРП | – неисправность резервного питания |
ТМП | – кнопка тампера в норме, корпус закрыт |
ВСК | – вскрытие корпуса |
ТРВ | – тревога |
ПОЖ | – пожар |
НАР | – нарушение |
ВНМ | – внимание |
Блок. | – блокирование радиоканала |
Основные показываемые параметры, одинаковые для всех типов устройств:
2.1. состояние включения (ВКЛ)
2.2. состояние информационного обмена с центральным ППКОП (Связь:НОР/НСГ)
2.3. состояние вскрытия корпуса или отрыва от плоскости крепления, для тех устройств, у которых есть кнопки (Тампер:ТМП/ВСК)
2.4. состояние питания (Пит:НОР/НОП/НРП/НСП), несколько значений, зависящих от схемотехнических и конструктивных особенностей каждого устройства, за исключением встроенных устройств
Другие параметры зависят от типа устройства:
2.5. для устройств, содержащих активные ШС, – состояние шлейфов сигнализации (ШС:НОР/ТРВ/ПОЖ/НАР/ВНМ) (пример показан при подключении ППКОП Астра-712 Pro)
2. 6. для радиомодуля МРР-Z (встроен в ППКОП Астра-8945 Pro) и радиомодуля МРР-РИМ (встроен в ППКОП Астра-812 Pro) и радиорасширителей РР-Z и РР-РИМ – состояние радиоканала (Сост.РК: НОР/Блок.РК)
Сообщение Блок.РК возникает при условии, если в радиомодуле МРР зарегистрировано от 1-го и более радиоустройств, и от всех нет возможности дешифрации сообщений в течение установленного времени контроля канала. Если число зарегистрированных в радиомодуле устройств более 64-х, время на принятие решения о блокировании сокращается вдвое
2.7. для коммуникатора GSM (Проксима) – состояние уровня сигнала базовой станции по каждой SIM-карте в диапазоне от 0 до 13 единиц (SIM#1: C13 SIM#2: C0), неисправности (НСП: 0 – 7) и факт активности SIM-карты (Акт.SIM#1/2)
(пример показан при подключении ППКОП Астра-712 Pro)
Для настоящей версии актуально два значения неисправностей НСП:
0 | – отсутствие неисправностей при работе модема с сетью GSM |
7 | – отсутствие связи в сети GSM по возможным 5-ти причинам: |
1. | модуль не смог зарегистрироваться в сети GSM при условии, что SIM-карта вставлена в держатель |
2. | отсутствуют SIM-карты в держателях |
3. | ошибки чтения содержимого SIM-карт |
4. | необходимость PIN-кода для доступа к SIM-карте, который не указан в настройках |
5. | блокировка SIM-карт |
2.8. для коммуникатора GSM (ПАК Астра) – факт активности SIM-карты (Акт.SIM#1/2), состояние уровня связи с базовой станцией по активной в настоящий момент SIM-карте в % (от 0 до 100%), состояние связи в GSM-каналах (Норма) и состояние связи в GPRS-канале (Норма )
(пример показан при подключении ППКОП Астра-812 Pro)
2. 9. для коммуникатора LAN (ПАК Астра) – состояние подключения к сети (Кабель: подкл./откл.) и реальные значения адреса, маски подсети и шлюза, через которые установлена связь (IP:…, Mask:… и Шлюз:…)
(пример показан при подключении ППКОП Астра-712 Pro)
2.10. для блока реле БР Астра-823 состояния контролируемых цепей первых 2-х реле (Р1/2: Н/К/О). Сообщения означают: «Норма»/«Короткое замыкание»/«Обрыв»
(пример показан при подключении ППКОП Астра-712 Pro)
3. Удаление устройств
Удаление выполняется в списке устройств Модуля настройки из дополнительного меню, вызываемого кликом правой кнопки мыши на выбранном для удаления адресе. При удалении происходит очистка адреса и появляется возможность регистрации другого устройства на этот адрес
В случае запуска процедуры удаления устройства возможен только один исход: “Устройство удалено. Обновление данных завершено”.
В результате в ППКОП автоматически удаляются все связанные с удаленным устройством настройки, и происходит обновление интерфейса Модуля настройки.
Процедура не выполнима для центрального ППКОП системы и встроенных в центральные ППКОП радиомодулей Астра-Z МРР или Астра-РИМ МРР (пример показан при подключении ППКОП Астра-812 Pro) – пункт меню не активен
После завершения процедуры удаления устройства выполнить процедуру записи настроек в БД.
4. Настройка проводных устройств
Устройства типов МРР-Z, МРР-РИМ, РР-Z, РР-РИМ, ПКУ, БИ, БИУ, БР, кроме регистрации, специальных настроек не требуют.
Для ППКОП и устройств типов РПА, РП, GSM (Проксима), GSM (ПАК Астра) и LAN (ПАК Астра), кроме регистрации, должны быть выполнены основные настройки дополнительном окне “Настройки устройства”, вызываемом двойным кликом левой кнопки мыши на каждом из устройств.
4.1. ППКОП Астра-712 Pro
4.1.1. В заводских настройках все ШС ППКОП выключены. После активации каждого ШС, они начинают отображаться в окне “Назначение ИИ в разделы” Модуля настройки как источники извещений ППКОП для привязки в логические разделы. Подробно о привязке в разделе 3. Назначение ИИ в разделы главы “Настройка разделов”.
Для активации необходимо последовательно на каждом из ШС выбрать нужный тип из выпадающего списка и задать параметры
По окончании нажать кнопку “Сохранить”, затем произвести запись в ППКОП.
Каждый тип ШС имеет предустановленные значения границ диапазонов сопротивлений с уведомлениями. При работе прибора измеряется сопротивление каждого шлейфа, определяется диапазон и соответствующие уведомления передаются в раздел, к которому данный ШС привязан, для дальнейшей обработки.
В настоящем комплекте версий ППКОП и ПКМ в настройках выбор возможен из пяти типов ШС с фиксированными и одним типом с программируемыми значениями границ.
Привязки ШС возможны в разделы:
Тип ШС |
| Тип раздела |
“Пожарный дымовой с двойной сработкой” |
| “Пожарный с двойной сработкой” |
“Пожарный тепловой с двойной сработкой” |
| “Пожарный (с двойной сработкой)” |
“Пожарный комбинированный с одинарной сработкой” |
| “Пожарный (с одинарной сработкой)” |
“Охранный” |
| “Охранный или Проходная зона” |
“Технологический” |
| “Технологический” |
“Программируемый” |
| “Технологический” |
Типы ШС с фиксированными предустановленными параметрами:
ШС с типом “Программируемый” может использоваться для контроля состояния самого различного оборудования и извещателей, в том числе не связанных непосредственно с охранной и пожарной сигнализацией. В шлейф могут включаться извещатели или выходные цепи других приборов с выходом типа «сухой контакт» совместно с дополнительными ограничивающими резисторами разных значений, что дает возможность расширять информативность.
При контроле шлейфа могут выдаваться до пяти различных уведомлений в зависимости состояния реального сопротивления. Пороговые значения переходов между диапазонами и значения сообщений в уведомлениях программируются в таблице из выпадающих списков
Первым диапазоном считается диапазон сопротивлений от 0 Ом до величины, установленной в колонке “Порог 1”. При реальном сопротивлении шлейфа, находящемся в данном диапазоне, будет в качестве уведомления генерироваться сообщение, указанное в колонке “Увед. 1”. И т. д.
Дополнительно проводится выбор типа считывателя идентификаторов, подключаемого к клеммам WD1, WD0/ТМ+ и -ТМ.
Одновременная работа с двумя типами считывателей невозможна.
Физическое подключение извещателей и считывателей выполнять в соответствии с рекомендациями главы “Схемы проводных соединений / ППКОП серии Pro“.
4.1.2. Параметры ППКОП, отображаемые в дополнительном окне “Настройки устройства”, предустановленые в заводских настройках, требуют поснений и могут быть изменены
Параметр отображения силы сигнала в нормированном виде касается отображения обобщенных показателей качества связи по каждому радиоустройству с двухсторонней связью в виде либо инженерных показателей (соотношение сигнал/шум в дБ и уровень шума в минус дБм), либо нормированных показателей в шкале от 1 до 8. Отображение меняется в:
– закладке “Список” окна “Список адресных устройств” Модуля настройки
или
– в закладке “Адресные устройства” модуля Монитор при авторизации правами Техника или Инженера
или
4.1.3. Центральные ППКОП серии Pro, выпускаемые в настоящее время, не имеют энергонезависимого хранителя времени на основании того, что для них требованиями нормативной документации ВО и МЧС предусматривается обязательное дублированное питание от резервированных источников (для ППКОП Астра-712 Pro резервирование обеспечивается встриваемой АКБ, для Астра-812 Pro и Астра-8945 Pro – парами внешних резервированных ИП). Поэтому настройка источника времени предусматривается либо вручную, либо от сопряженного с ППКОП компьютера с работающим Ядром ПКМ для постоянного мониторинга, либо автоматически из сети GSM. Необходим выбор источника синхронизации
и предварительная установка при настройке
4.1.4. В поле “Серийный номер” отображается присвоенный на заводе-изготовителе уникальный номер, который необходим для идентификации ППКОП на серверах с ПАК Астра
Номер неизменяемый.
Дополнительный параметр автоматического блокирования постановки на охрану при остутствии связи, устанавливаемый по умолчанию в заводских настройках, служит для повышения надежности охраны защищаемых объектов силовыми структурами
Флажок может быть убран, но это не рекомендуется.
4.1.5. Оставшиеся параметры не требуют особых пояснений
4.2. ППКОП Астра-812 Pro
4.2.1. Свойства ШС ППКОП Астра-812 Pro существенно отличаются от свойств шлейфов ППКОП Астра-712 Pro:
– напряжение питания в шлейфах ниже стандартных значений (10 – 27 V) и составляет 3 – 5 V. Это определяет невозможность включения в них извещателей с питанием по шлейфу. Поэтому организация пожарной охраны с использованием таких шлейфов запрещена, разрешено использование только в разделах типа “Охранный”, “Проходная зона” или “Технологический”
– шлейф №1 (клеммы Z1, GND) ППКОП по умолчанию предназначен для контроля исправности внешнего источника питания и может быть использован, если источник питания имеет соответствующие выходы контроля.
Если шлейф №1 не используется для контроля исправности источника питания, он может быть либо выключен, либо переназначен для использования в логических разделах системы
Аналогично ППКОП Астра-712 Pro проводится выбор типа считывателя идентификаторов, подключаемого к клеммам WD1, WD0 и -ТМ.
Физическое подключение извещателей и считывателей выполнять в соответствии с рекомендациями главы “Схемы проводных соединений / ППКОП серии Pro“.
4.2.2. Настройка параметров ППКОП, отображаемых в дополнительном окне “Настройки устройства” и рассмотренных в п. п. 4.1.2 – 4.1.5, аналогична.
Изменение параметра отображения силы сигнала в нормированном виде, рассмотренного в п. 4.1.2, дополнительно приводит к изменению показателей в меню ППКОП Астра-812 Pro при авторизации правами Техника или Инженера по цепочке
4.2.3. Для ППКОП Астра-812 Pro предусмотрен выбор нескольких очевидных параметров, не требующих пояснений.
Активация кнопки “Быстрая постановка” происходит при условии выбора кого-либо из пользователей, назначенных в результате выполнения минимума работ, описанных в главе “Регистрация пользователей и идентификаторов“. При этом производится выбор одного из идентификаторов, принадлежащего конкретному пользователю правами и от имени которого будет происходить быстрая постановка на охрану по нажатию кнопки на клавиатуре прибора.
При наличии в системе пользователя с правами «Оператор» и присвоенного ему PIN-кода (обязательно присутствует в заводских настройках ППКОП Астра-812 Pro) автоматически устанавливается профиль настроек интерфейса прибора “Домашний”. Возможна установка профилей “Пост охраны” и “Офис”, однако в настоящее время они не реализованы и ведутся работы по их развитию. Поэтому изменять предустановленное значение не рекомендуется.
Установленным профилем определяется вид отображения информации на экране прибора и способы управления с клавиатуры. Отображение информации в соответствии с установленным профилем возникает по нажатию кнопки “#” на клавиатуре.
Запрещается удалять предустановленного в заводских настройках пользователя с правами «Оператор».
Правила взаимодействия пользователя с ППКОП в любом из выбранных профилей подробно описаны в главе “Профили и управление“
4.3. ППКОП Астра-8945 Pro
Свойства ШС ППКОП Астра-8945 Pro также отличаются от свойств шлейфов ППКОП Астра-712 и аналогичны свойствам шлейфов ППКОП Астра-812 Pro. Поэтому настройки ШС выполняются аналогично ППКОП Астра-812 Pro.
Аналогично ППКОП Астра-712 Pro проводится выбор типа считывателя идентификаторов, подключаемого к клеммам WD1, WD0 и -ТМ.
Настройка параметров ППКОП, отображаемых в дополнительном окне “Настройки устройства” и рассмотренных в п.п. 4.1.2 – 4.1.5, аналогична.
Физическое подключение извещателей и считывателей выполнять в соответствии с рекомендациями главы “Схемы проводных соединений / ППКОП серии Pro“.
4.4. расширитель проводных ШС РП Астра-713
Настройки ШС расширителя РП выполняются аналогично ППКОП Астра-712 Pro с учетом большего количества ШС.
Настройки переключения типа считывателя нет, так как РП схемотехнически допускает работу только со считывателями ТМ.
Физическое подключение извещателей и считывателей выполнять в соответствии с рекомендациями главы “Схемы проводных соединений / Расширители проводных ШС“
4.5. адресный проводной расширитель РПА Астра-А РПА
Настройки ШС адресного расширителя РПА сводятся к выбору структур поддерживаемых адресных сетей. Расширитель имеет 2 интерфейса (L1 и L2) подключения линий связи. Поэтому возможны два типа структур АЛС:
– 2 индивидуальных линий связи (условно – радиальных, хотя допустимы разветвления), каждая из которых включается в свой интерфейс (L1 или L2)
– 1 кольцевая линия связи, соединяющая оба интерфейса в единое кольцо (здесь также допустимы ветвления, в виде радиальных линий.
Необходимую структуру выбрать в дополнительном окне “Настройки устройства”
Физическое подключение линий связи и извещателей выполнять в соответствии с рекомендациями главы “Схемы проводных соединений / Адресные проводные устройства“
5. Настройка модулей коммуникации
5.1. Совместно с изменением подхода к способам удаленного мониторинга и управления, а также состава поддерживаемых типов модулей коммуникации (подробности в разделе Назначение и свойства главы “Модули коммуникации”) изменились общие свойства систем с ППКОП серии Pro, и связанные с этим настройки.
5.2. модуль коммуникации Астра-GSM (производства “Проксима”)
Предусмотрен комплекс настроек для работы в GSM-сетях по каждой из устанавливаемых SIM-карт:
– выбор оператора сотовой связи
Для операторов “большой четверки” России в окне предусмотрена автоматическая установка данных, действующих на всей территории России, по выбору конкретного оператора
Для остальных операторов данные необходимо заносить вручную.
– номер сервисного центра (СЦ) SMS, необходимый для пересылки SMS и запроса баланса
Внимание!
Для всех операторов мобильной связи, действующих на территории России, существуют единые федеральные номера СЦ. В случае приобретения SIM-карт с иными предустановленными и рекомендованными в договорах номерами СЦ, действующими в регионах, рекомендуется изменить их на ФЕДЕРАЛЬНЫЕ номера.
Для операторов “большой четверки” (актуальность номеров уточняйте у операторов):
+79037011111 для Beeline
+79173911800 для MTS
+79272909090 для Megafon
+79043490000 для TELE2.
Для иных операторов рекомендуется узнавать федеральные номера СЦ у оператора, кому принадлежит приобретенная SIM-карта
– команда запроса состояния счета
Рекомендуемые команды по операторам «большой тройки»:
«*102#» для Beeline
«*100#» для MTS, дополнительно – «#100#» для отсечения рекламных сообщений,
«*100#» для Megafon, дополнительно – «#100#» для отсечения рекламных сообщений,
«*105#» для TELE2.
– наименование точки доступа GPRS или APN (Access Point Name)
– имя пользователя GPRS или USER
– пароль GPRS или PASS
Эти параметры работы в GPRS-соединении указываются для каждой SIM-карты отдельно в случае, если предусматривается работа коммуникатора с передачей сообщений по Internet.
Чтобы правильно задать значения этих полей, необходимо узнать параметры точки доступа у своего оператора мобильной связи. Для операторов “большой четверки” эти параметры имеют следующие значения:
Оператор | Наименование точки доступа | Имя пользователя | Пароль |
Beeline | internet. | beeline | beeline |
MTS | internet.mts.ru | mts | mts |
Megafon | internet | – | – |
TELE2 | internet.tele2.ru |
|
|
Использование PIN-кода SIM-карты в коммуникаторе Астра-GSM не предусмотрено. В случае наличия PIN-кода у SIM-карты, его необходимо предварительно отключить путем установки в любой телефон.
Внимание!
Перед покупкой SIM-карты для надежной и корректной работы коммуникатора необходимо ознакомиться с рекомендацией, размещенной на сайте
В настоящем комплекте версий ПО ППКОП и устройств автоматических уведомлений о состоянии счетов SIM-карт не предусмотрено. Информация о состоянии счета выдается только по запросу (подробности в главе “Настройка дистанционного управления“)
Предупреждение!
Реальное состояние счетов не может быть передано абсолютно точно, в особенности при использовании 2-х SIM-карт. Надежнее использовать постоплатные тарифы, либо тарифы с абонентской оплатой, осуществляемой в конкретную дату. В этих случаях нет необходимости в сообщениях о состоянии счетов.
5.2. модуль коммуникации Астра-GSM (ПАК Астра)
Предусмотрено переключение типа антенны GSM и аналогичный комплекс настроек для работы в GSM-сетях по каждой из устанавливаемых SIM-карт с немного видоизмененным интерфейсом но идентичной логикой
Здесь присутствуют все параметры, описанные в п. 5.1, настройка которых аналогична.
Переключение антенны актуально только для коммуникатора, установленного в ППКОП Астра-812 Pro, имеющего встроенную в печатную плату антенну GSM. При установке коммуникатора в ППКОП Астра-712 Pro или в ППКОП Астра-8945 Pro параметр фиксируется значением “внешняя антенна” и не активен для переключения
5.3. модуль коммуникации Астра-LAN (ПАК Астра)
Предусмотрен комплекс настроек для работы в сетях с TCP/IP для подключения к серверу с ПАК Астра.
Взаимодействие с сервером обеспечивается подключением ППКОП с коммуникатором Астра-LAN (ПАК Астра) в сети TCP/IP с действующей DHCP-службой Internet-провайдера или DHCP-сервера локальной сети. Данная служба обеспечит автоматическое получение нужных параметров. Это позволяет избежать ручной настройки и уменьшает количество ошибок.
Распределение адресов может происходить разными способами, определяется администратором DHCP-сервера, но в большинстве случаев задействуется способ динамического распределения.
Для такого подключения при настройках в поля “IP-адрес прибора”, “Маска подсети”, “Адрес шлюза во внешнюю сеть” не требуется введения каких-либо значений, отличных от «0», установленных по умолчанию
Полученные значения параметров сети являются скрытыми и не отображаются в полях окна.
Как правило, при использовании DHCP-службы Internet-провайдера коммуникатором запоминаются и адреса пары DNS-серверов, которые являются скрытыми.
В случае использования фиксированного IP-адреса получателя выход на него осуществляется без их участия. В случае некорректной работы возможна установка адресов DNS-серверов вручную. Адреса должны предоставляться Internet-провайдером.
В более редких случаях подключения к сети с фиксированным IP-адресом данные для заполнения полей “IP-адрес прибора”, “Маска подсети”, “Адрес шлюза во внешнюю сеть” должны предоставляться Internet-провайдером или администратором локальной сети.
Назначения каких-либо значений в поле “Порт подключения” не требуется.
Физическое подключение ППКОП к сетевым устройствам выполнять кабелем Ehernet по EIA/TIA-568B в соответствии с рекомендациями главы “Схемы проводных соединений / ППКОП серии Pro“.
Внимание!
Используемые в предшевствовавшей версии системы описания задач
“4. 5.2. Мониторинг и управление системой с помощью ПКМ на компьютере с прямым Ethernet-подключением к ППКОП без USB-соединения”
“4.5.3. Мониторинг и управление системой с помощью средств ПКМ, размещенных на компьютерах в локальной сети, или удаленно через Internet”
удалены как неподдерживаемые
Лучшие настройки изображения для телевизоров всех основных брендов — The Plug
Когда вы покупаете новый телевизор, настройки изображения по умолчанию могут быть неоптимизированы. Чтобы получить наилучшее качество изображения, необходимо изменить несколько настроек. Таким образом, вы сможете наслаждаться любимыми фильмами и сериалами именно так, как задумал режиссер. Вот лучшие настройки изображения для всех основных марок телевизоров.
Как калибровать телевизор?
Чтобы откалибровать телевизор вручную, нажмите кнопку «Меню» или «Настройки» на пульте дистанционного управления и перейдите к «Настройки изображения» или что-то подобное. Затем вы сможете изменить режим изображения, яркость, контрастность и многое другое.
Вы также можете использовать калибровочный диск или заказать профессиональную калибровку телевизора. Однако эти варианты могут быть сложными и дорогими. Если вы хотите откалибровать телевизор самостоятельно, вот настройки, которые вы должны изменить.
Spears & Munsil UHD HDR Benchmark (UHD Blu-ray Disc)
Spears & Munsil UHD HDR Clarkmark (UHD Blu-ray Disc)
$ 39,95
$ 44,95
В Склейке
В Склейке
9000 2 29,95. по состоянию на 29 сентября, 2022 3:50
КУПИТЬ
Amazon.com
Режим изображения: Режим кино/кино
Первая настройка, которую необходимо изменить на телевизоре, — это режим изображения. В наши дни телевизоры поставляются с несколькими режимами изображения, которые могут сильно отличаться друг от друга, потому что они используют разные настройки для подсветки, резкости и многого другого.
Для большинства телевизоров режим Кино или Кино, как правило, является наиболее «точным», что означает, что изображение будет выглядеть ближе к тому, что задумал режиссер или создатель контента. Однако вы можете заметить, что этот параметр делает изображение немного более красным и тусклым.
Хотя рекомендуется переключиться в режим «Кино» или «Кино», это может оказаться не лучшим вариантом для вас. Если вы смотрите телевизор в комнате с большим количеством света, вы можете вместо этого рассмотреть возможность использования другого режима изображения.
Динамический/Яркий режим
Возможно, вы захотите использовать эту настройку, если ваш телевизор находится в очень ярко освещенной комнате, так как он обеспечивает максимально яркое изображение. Однако цвета не будут точными, поэтому вы не будете смотреть фильмы так, как задумал создатель контента.
Обычный/Стандартный режим
Возможно, вы захотите использовать эту настройку, если смотрите телевизор в любое время дня и ночи. Это хороший баланс между режимами Movie/Cinema и Vivid/Dynamic, и он может подходить для различных условий освещения.
Яркость: 50%
Установка слишком высокого уровня яркости телевизора сделает черные области светлее, что может сделать изображение «размытым». Установка слишком низкого уровня яркости сделает изображение полностью темным. Таким образом, лучший вариант — оставить уровень яркости вашего телевизора на уровне по умолчанию или установить его на 50%.
Как вы можете видеть на картинке выше, установка слишком высокого уровня яркости вашего телевизора может даже размыть черные полосы сверху и снизу изображения. Если вы хотите, чтобы ваш телевизор был ярче, вам следует вместо этого увеличить подсветку.
Подсветка: чем меньше, тем лучше
Изменение подсветки фактически меняет количество света, излучаемого экраном ЖК- или светодиодного телевизора. Чем сильнее вы установите подсветку, тем ярче будет ваш экран, и вы сможете увидеть больше деталей на изображении. Однако установка слишком высокого уровня подсветки может сделать светлые части изображения слишком яркими.
OLED-телевизоры не имеют настройки подсветки. Вместо этого вы можете отрегулировать яркость экрана с помощью настройки «Управление подсветкой OLED». Однако, если вы установите слишком высокое значение, это увеличит остаточное изображение на вашем экране, что означает, что части изображения будут временно «прилипать» к экрану после того, как это изображение исчезнет.
Вы можете изменить настройки подсветки телевизора в зависимости от того, насколько ярко освещена ваша комната. Чтобы предотвратить усталость глаз, вы можете уменьшить громкость в темной комнате и увеличить ее в хорошо освещенной комнате. Тем не менее, более низкая настройка подсветки часто более точна.
Если вы хотите изменить настройки подсветки телевизора, приостановите просмотр фильма на темной сцене и выключите подсветку до нуля. Затем медленно увеличивайте уровень подсветки, пока не увидите достаточно деталей в темных областях, но убедитесь, что светлые области не слишком яркие.
Контрастность: 100 %
Регулировка параметров контрастности изменяет «уровень белого» или насколько яркими являются самые белые части ваших изображений. Установите слишком высокую контрастность, и вы потеряете детали в ярких сценах. Установите слишком низкое значение, и качество изображения будет низким или плоским. В большинстве случаев вы хотите установить максимально высокую контрастность.
Чтобы найти правильную настройку контрастности, сделайте паузу в фильме на сцене с яркими областями, такими как облака или снег. Затем установите контрастность на 100% и уменьшайте ее, пока не начнете видеть детали в самых ярких областях. Но не устанавливайте слишком низкое значение, иначе яркие части изображения будут недостаточно яркими.
Стоит отметить, что для большинства телевизоров заметной разницы между максимальными и идеальными настройками контрастности практически нет.
Резкость: 0%
Настройки резкости на вашем телевизоре изменяют то, как определенные края будут отображаться на экране. Если вы установите слишком высокую резкость, это не обязательно улучшит разрешение изображения вашего телевизора или общую четкость. Вместо этого он может сделать контуры чрезмерно четкими, что приведет к «мутному» качеству изображения.
Конечно, вы хотите, чтобы изображения на вашем телевизоре были четкими, но большинство фильмов и телепередач уже достаточно четкие. Итак, вы хотите установить значение резкости довольно низким. В зависимости от того, какой у вас телевизор, вы должны установить резкость на 0% или меньше 50%.
Если вокруг объектов появляется ореол или изображение слишком зернистое, возможно, выбрана слишком высокая резкость. Вы также заметите, что движение выглядит более естественным при правильных настройках резкости.
Цвет: 50%
Настройки цвета позволяют изменить уровень насыщенности цвета на экране телевизора. Установка слишком высокого значения сделает цвета нереальными, а слишком низкое значение может сделать изображения на вашем телевизоре черно-белыми.
Оттенок/Оттенок: 0%
Настройки Оттенка или Оттенка изменяют то, как красные и зеленые изображения выглядят на экране телевизора. Этот параметр чаще всего имеет правильный уровень по умолчанию. Если ваш телевизор уже не имеет зеленого или красного оттенка, оставьте для этого параметра значение по умолчанию 0%.
Цветовая температура/тон: Теплый
Настройки цветовой температуры или тона позволяют изменять оттенок телевизора между теплым (красный) и холодным (синий). Теплый тон более точен, и он делает оттенки кожи более естественными. Если он слишком красный для вас, попробуйте средний или нормальный тон.
Большинство телевизоров автоматически меняют цветовую температуру (или цветовой тон) при выборе режима изображения. Таким образом, вам, возможно, не придется вручную изменять этот параметр, если вы уже установили режим изображения на телевизоре на «Кино/Кино».
Сглаживание движения/интерполяция: Выкл.
Сглаживание движения было создано для уменьшения размытости движения путем «угадывания» того, что находится между двумя кадрами, и вставки гибридного изображения. Хотя было бы неплохо включить этот параметр при просмотре спортивных передач или реалити-шоу, он может создать слишком плавное движение в большинстве фильмов и телешоу.
В большинстве телевизоров сглаживание движения включено по умолчанию. Том Круз и режиссер «Миссия невыполнима: Последствия» Кристофер МакКуорри недавно сняли социальную рекламу, призывающую фанатов отключить настройку, чтобы наслаждаться фильмами «именно так, как задумали создатели фильма».
Вам также следует отключить сглаживание движения, если вы играете в игру, так как это может привести к заметным задержкам или отставанию.
Локальное затемнение/контрастность: Высокая
Локальное затемнение делит экран телевизора на различные «зоны», чтобы затемнять темные части экрана, не затрагивая яркие области. Это делает контраст отличным для просмотра фильмов, особенно в темноте. Итак, если ваш телевизор имеет эту настройку, рекомендуется включить ее на высокий уровень.
Однако не все телевизоры имеют эту настройку, и лишь немногие делают это хорошо. Чтобы найти наилучшую настройку, приостановите просмотр фильма на сцене, в которой есть яркие области рядом с темными областями, например космическая сцена или черно-белый фильм. Затем включите и выключите Local Dimming, чтобы увидеть, какой из них имеет лучшее качество изображения.
После калибровки телевизора ознакомьтесь с нашим пошаговым руководством о том, как правильно закрепить телевизор на стене.
Настенное крепление для телевизора Sanus Full Motion
299,00 $
399,99 $
в наличии
Настенное крепление Sanus Premium Full Motion для телевизоров с диагональю 42–90 дюймов Вес до 150 фунтов. (Модель VLF628-B1)
Настенное крепление Sanus Premium Full Motion TV для телевизоров с диагональю от 42 до 90 дюймов Вес до 150 фунтов. (Модель VLF628-B1)
391,19 $
в наличии
8 новые от 39 $1.19
1 б/у от $299,99
по состоянию на 29 сентября 2022 г. 3:50
КУПИТЬ СЕЙЧАС
Amazon.com
Привет, редакторы пишут о продуктах и услугах. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию.
Была ли эта статья полезной?
Спасибо за ваш отзыв, добавьте комментарий, чтобы помочь улучшить статью
Просмотреть все результаты
Сэкономьте 5 долларов на любом продукте или услуге!
Внимание: для этого контента требуется JavaScript.
Просмотреть все результаты
Сэкономьте 5 долларов на любом продукте или услуге!
Как откалибровать телевизор
Режим изображения
Стандартный режим
Режим кино
Динамический режим
Первое, что необходимо настроить, это режим изображения телевизора. Этот параметр обычно оказывает наибольшее влияние на качество изображения. Каждый режим изображения имеет разные настройки по умолчанию, и некоторые из них ведут себя по-разному, даже если вы пытаетесь сопоставить настройки в разных режимах.
| Сони | Самсунг | ЛГ | Визио | Хисенс | ТКЛ | |
| Рекомендуемая настройка | Пользовательский | Фильм | Эксперт (темная комната) | Калиброванный темный | Вечер театра | Фильм |
Специальные настройки для игр
Хорошее качество изображения важно для видеоигр, но вы также должны убедиться, что у вас нет слишком большой задержки ввода.
Если это вас беспокоит, вам следует выбрать режим изображения «Игра» (или «ПК» на некоторых моделях) или зайти в настройки телевизора и включить режим «Игра». Оттуда остальные настройки можно отрегулировать как обычно, и изображение будет очень похоже на то, что вы получаете с «Кино» или «Стандарт». Однако на некоторых моделях режимы ПК или игры отключают многие улучшения изображения телевизора. , а некоторые телевизоры даже ограничивают доступные режимы изображения.
Подсветка
Минимальная подсветка
Средняя подсветка
Максимальная подсветка
Для светодиодных телевизоров настройка подсветки определяет яркость светодиодов, которые используются для освещения изображения. Чем выше значение, тем ярче будет изображение. Для этой настройки нет правильного ответа. Каждый пользователь должен настроить этот параметр в соответствии со своими конкретными условиями просмотра. Например, если вы находитесь в ярко освещенной комнате, телевизор должен быть настроен на более яркое значение, чем если бы он был помещен в полностью темную комнату. Это также зависит от личных предпочтений, так как некоторые люди предпочитают более яркое или более темное изображение.
Настройка параметров подсветки не оказывает существенного влияния на общее качество изображения. Он имеет тенденцию осветлять все примерно одинаково, поэтому, хотя черные, как правило, пропускают немного больше света, белые также ярче, поэтому коэффициент контрастности фактически остается примерно таким же. Для светодиодных телевизоров не беспокойтесь об использовании высокой настройки подсветки, это не приведет к преждевременному износу вашего телевизора.
Рекомендуемая настройка: В зависимости от ваших условий просмотра и личных предпочтений.
OLED-телевизоры
OLED-телевизоры не имеют подсветки, поэтому вместо этого найдите параметр «OLED Light» на телевизорах LG или «Яркость» на OLED-телевизорах Sony. Как и настройку подсветки выше, вы должны настроить ее в соответствии с вашими условиями просмотра. Однако, в отличие от LED-телевизоров, более высокие настройки подсветки могут повлиять на срок службы вашего телевизора, поэтому не рекомендуется оставлять максимальное значение для контента SDR.
Яркость
Минимальная яркость
Правильная яркость
Максимальная яркость
Параметр «Яркость» на телевизоре используется для регулировки глубины черного на экране. Установите слишком низкое значение, и вы «раздавите» черный цвет, а это означает, что вы потеряете детали в более темных изображениях. Установите его слишком высоко, и черные не будут выглядеть достаточно темными.
Почти на всех телевизорах этот параметр установлен правильно по умолчанию, поэтому мы рекомендуем оставить его в покое. Если вы хотите попробовать отрегулировать его, используя шаблон выше, установите яркость на минимальное значение, а затем увеличивайте его, пока не увидите, что черная часть слева начинает светлеть.
Шаблон загрузки
Рекомендуемая настройка: Обычно используется настройка по умолчанию в режимах «Кино» или «Пользовательский».
Контрастность
Минимальная контрастность
Правильная контрастность
Максимальная контрастность
Параметр контрастности регулирует количество деталей, присутствующих в ярких изображениях. Если контрастность установлена слишком высокой, белые цвета могут быть “обрезаны”, что означает потерю деталей в ярких участках изображения. Слишком низкое, и яркие участки изображения будут выглядеть недостаточно яркими.
Этот параметр должен быть близок к правильному по умолчанию, но иногда требуется небольшая настройка. Просто уменьшите настройку контрастности на вашем телевизоре до минимума, а затем увеличивайте, пока не появятся только строки 230-234. Новый телевизор очень редко обрезает белые цвета, поэтому можно установить максимальное значение, если при таком высоком значении не происходит потери деталей. Как видно из приведенных выше изображений, разница между правильной настройкой и максимальной незначительна.
Скачать образец
Рекомендуемое значение: По умолчанию или макс.
Резкость
Правильная резкость
Максимальная резкость
Настройка резкости телевизора меняет способ определения отдельных объектов на экране. При правильной настройке резкости все будет выглядеть примерно так же, как в реальной жизни. Слишком много будет преувеличивать контуры и линии. Телевизор очень редко имеет возможность убрать резкость изображения, поэтому здесь сравниваются только два изображения.
Поскольку высокие уровни резкости делают изображение «популярным», нередки случаи, когда изображение на телевизоре по умолчанию чрезмерно резкое. Чтобы настроить этот параметр с помощью узора, увеличьте резкость до максимально возможного значения, а затем уменьшите, пока линии не станут нормальными, а любые геометрические узоры в линиях (обычно ромбовидные) не исчезнут.
Шаблон загрузки
Рекомендуемая настройка: «0» для Samsung, Vizio, TCL, Hisense и LG. «50» для телевизоров Sony и Samsung в режиме ПК.
Цвет
Блеклый цвет
Правильный цвет
Максимальный цвет
Параметр «Цвет» регулирует уровень насыщенности цветов в телевизионных изображениях. Слишком низкая насыщенность приведет к размытию цвета изображения (крайний пример вверху слева), а слишком большая сделает изображение перенасыщенным (вверху справа).
Современные телевизоры почти всегда правильно устанавливают этот параметр по умолчанию в режиме «Кино», и хотя самый простой способ изменить его, требующий синего фильтра, работает довольно хорошо, лучше всего оставить этот параметр в покое.
Чтобы настроить этот параметр с помощью шаблона, просмотрите синий фильтр и настройте параметр цвета так, чтобы синее поле в крайнем левом углу выглядело так же, как меньшие серые поля внутри.
Шаблон загрузки
Рекомендуемая настройка: Настройка по умолчанию в режиме изображения «Кино» или «Пользовательский».
Оттенок/Оттенок
Зеленый оттенок
Правильный оттенок
Красный оттенок
Этот параметр регулирует количество красного и зеленого оттенка изображения на телевизоре. Как и настройка цвета, это почти всегда правильно по умолчанию, поэтому нет необходимости настраивать его самостоятельно. Еще раз, если вы решите настроить этот параметр самостоятельно, используйте синий фильтр.
Чтобы настроить этот параметр с помощью шаблона, просмотрите свой синий фильтр и настройте параметр оттенка/оттенка так, чтобы пурпурный и бирюзовый поля (расположенные в синем и красном столбцах) выглядели одинаково.
Шаблон загрузки
Рекомендуемая настройка: Настройка по умолчанию в режиме изображения «Кино» или «Пользовательский».
Баланс белого и цветовое пространство
Меню баланса белого на Samsung Q80R
Меню цветового пространства на Samsung Q80R
Настройка баланса белого означает изменение количества красного, синего и зеленого в нескольких различных оттенках серого. Корректируя каждый из этих оттенков, общий цвет изображения корректируется настолько точно, насколько это возможно для телевизора.
Это невозможно отрегулировать без специального оборудования, поэтому мы не рекомендуем пытаться отрегулировать это на глаз. Он также различается для разных устройств, даже одной модели и размера, поэтому мы не рекомендуем копировать чужие настройки, включая значения, которые мы предоставляем на каждой странице настроек обзора.
Другие общие настройки
Цветовой тон/цветовая температура
Теплая цветовая температура
Холодная цветовая температура
Чем теплее цветовая температура, тем желтее изображение, а чем холоднее, тем голубее. Мы рекомендуем использовать теплую температуру — ее используют профессиональные калибраторы (она наиболее близка к стандартной цветовой температуре 6500 К), — но вы должны выбрать то, что вам больше нравится.
Рекомендуемая настройка: Теплый
Уровни черного HDMI
TV RGB: ограниченный / PC RGB: ограниченный (правильный)
TV RGB: полный / PC RGB: ограниченный
TV RGB: полный / PC RGB: полный ( Правильно)
TV RGB: Ограниченный / PC RGB: Полный
Этот параметр определяет количество деталей в темных тонах и тенях, а «Полный» предлагает немного больше деталей. На самом деле не имеет значения, какую настройку вы выберете, если оба устройства настроены на одно и то же. Как вы можете видеть на изображениях выше, несоответствие приведет к плохому черному цвету.
Рекомендуемая настройка: Не имеет значения, если ваш телевизор и источник настроены на одно и то же.
Динамический контраст
Динамический контраст ВЫКЛ.
Динамический контраст ВКЛ.
Динамический контраст — это программный усилитель контрастности. На самом деле это не увеличивает абсолютную контрастность изображения (чистый черный и чистый белый цвета остаются прежними). Вместо этого он создает впечатление большего контраста, затемняя тени и осветляя блики. Мы рекомендуем отключить эту функцию, так как она может вызвать появление цветовых полос и изменить предполагаемую гамма-кривую.
Рекомендуемая настройка: Выкл.
Локальное затемнение
Локальное затемнение ВЫКЛ.
Локальное затемнение ВКЛ. Не все телевизоры поддерживают эту функцию, и относительно немногие телевизоры делают это хорошо. Вы должны настроить это в соответствии с вашими личными предпочтениями, в зависимости от ваших условий просмотра и даже контента, который вы смотрите. Узнать больше
Рекомендуемая настройка: Вы должны настроить это в соответствии с вашими личными предпочтениями.
Интерполяция движения
Интерполяция движения ВЫКЛ.
Интерполяция движения ВКЛ.
Функция интерполяции движения увеличивает частоту кадров видео, сглаживая его и добавляя «эффект мыльной оперы». не. Обратите внимание, что это обычно значительно увеличивает задержку ввода, поэтому это не идеально для игр. Узнать больше
Рекомендуемая настройка: Личные предпочтения.
Удаление/снижение шума
Видео низкого качества (кабельное, DVD, другие носители с низким разрешением) часто имеют артефакты сжатия или другие шумы (маленькие точки или общую нечеткость). У большинства телевизоров есть возможность уменьшить или удалить шум, и рекомендуется использовать ее для видео более низкого качества. При просмотре видео высокого качества (Blu-ray, видеоигры, сигналы ПК) эти настройки могут привести к потере мелких деталей, поэтому мы их не рекомендуем. К сожалению, трудно передать разницу на фотографии, поэтому для этой функции ничего не включено.
Рекомендуемая настройка: Выкл. для самого последнего контента, Вкл. для более старых видео с более низким разрешением.
Заключение
Большинство телевизоров способны обеспечить приличную точность всего за несколько незначительных изменений настроек, большинство из которых новички могут легко выполнить дома без специального оборудования. Для большинства людей профессиональная калибровка телевизора не требуется. В конце концов, не всем нравится точное изображение, поэтому вам следует настроить свой телевизор так, чтобы он выглядел лучше всего, адаптированным к вашим условиям просмотра.
Глоссарий для разных брендов
Хотя большинство настроек разных брендов довольно схожи, в некоторых настройках есть заметные различия. Ниже вы найдете список наиболее часто используемых настроек для 6 самых популярных брендов, которые мы тестируем. Обратите внимание, что некоторые настройки имеют тенденцию меняться из года в год, имена настроек, перечисленные ниже, относятся к самым последним моделям 2019 года, которые мы тестировали.
| Самсунг | Сони | Визио | ЛГ | ТКЛ | Хисенс | |
|---|---|---|---|---|---|---|
| Режим изображения | Режим изображения | Режим изображения | Режим изображения | Режим изображения | Режим изображения | Режим изображения |
| Подсветка | Подсветка | Яркость | Подсветка | Подсветка (OLED-подсветка для OLED-телевизоров) | Яркость телевизора и подсветка | Уровень подсветки |
| Яркость | Яркость | Черный Уровень | Яркость | Яркость | Яркость | Яркость |
| Контраст | Контраст | Контраст | Контраст | Контраст | Контраст | Контраст |
| Резкость | Резкость | Резкость | Резкость | Резкость | Резкость | Резкость |
| Цвет | Цвет | Цвет | Цвет | Цвет | Цвет | Цвет |
| Оттенок | Оттенок (зелено-красный) | Оттенок | Оттенок | Оттенок | Оттенок | Оттенок |
| Баланс белого и цветовое пространство | Баланс белого/Цветовое пространство | Доп. цветовая температура | Цветовой тюнер | Система баланса белого / управления цветом | Экспертные настройки изображения (доступно только в сопутствующем приложении) | Настройка цвета, баланс белого |
| Цветовая температура | Цветовой тон | Цветовая температура | Цветовая температура | Цветовая температура | Цветовая температура | Цветовая температура |
| Полный/ограниченный RGB | Черный HDMI уровень | Видеодиапазон HDMI | (автомат) | Черный Уровень | (автомат) | (автомат) |
| Динамический контраст | Усилитель контраста | Доп. усилитель контраста | Черная деталь | Динамический контраст | Динамический контраст | Активный контраст |
| Локальное затемнение | Локальное затемнение | Автоматическое локальное затемнение | Активный полный массив | Светодиод с локальным затемнением | Локальный контраст | Локальное затемнение |
| Интерполяция движения | Auto Motion Plus | Движение потока | Управление движением | TruMotion | Действие Сглаживание | Улучшение движения |
| Удаление шума | Цифровой чистый вид | Шумоподавление, Цифровое шумоподавление | Уменьшить шум | Шумоподавление MPEG | Шумоподавление | Шумоподавление, Цифровое шумоподавление |
| Черная вставка для рамки | Светодиод Clear Motion | Прозрачность | Очистить действие | Motion Pro (OLED Motion для OLED-телевизоров) | Светодиод Motion Clarity | Четкость движения |
| Полная пропускная способность | Входной сигнал Плюс | Формат сигнала HDMI | Full UHD Color | Глубокий цвет Ultra HD | Режим HDMI | Формат HDMI 2. 0 |
Как настроить новый телевизор
Только что купили новый телевизор? Поздравляем! Теперь, когда у вас есть новый, не беспокойтесь обо всех сложных модных словечках и аббревиатурах, таких как HDR, Ultra HD 4K, 8K, OLED, QLED, 120 Гц и HDMI 2.1. Установить новый телевизор не сложно. Однако это очень важно. Из коробки ваш телевизор выглядит не лучшим образом. Несколько небольших настроек обеспечат максимально возможное качество изображения на вашем конкретном телевизоре.
Вам может понадобиться новый кабель, а может и нет. Вам может понадобиться новый источник, а может и нет. Стоит узнать о различных вариантах и о том, почему они важны, чтобы вы могли получить максимальную отдачу от своей новой покупки.
Большинство телевизоров имеют первоначальную процедуру настройки, при которой вы подключаетесь к Wi-Fi, загружаете обновления программного обеспечения и соглашаетесь с лицензией и уведомлениями о конфиденциальности, но после этого вы предоставлены сами себе. Вот что следует учитывать дальше.
Кабели HDMI
Ранплетт / GettyImagesПочти все, что вы хотите подключить к телевизору в наши дни, использует одно и то же соединение: HDMI.
Кабели HDMI передают изображение и звук высокого разрешения по одному небольшому кабелю. К счастью, кабели HDMI довольно дешевы. Существуют дорогие кабели HDMI, но они не обеспечивают дополнительной производительности по сравнению с более дешевыми вариантами. Вообще говоря, вы должны быть в состоянии получить кабель, который идеально подходит для вас, примерно за 1 доллар за фут.
Возможно, ваши текущие кабели HDMI будут работать нормально. Многие старые кабели HDMI поддерживают разрешение 4K. Если вы не получаете желаемого разрешения, или если изображение мерцает или обрывается, некоторые новые кабели могут решить проблему. Но если то, что у вас есть, работает, более дорогие кабели не улучшат ни изображение, ни звук.
Ознакомьтесь с нашим списком лучших кабелей HDMI на 2021 год для получения дополнительной информации.
mbbirdy / Getty ImagesЕсли вы покупаете PlayStation 5 или Xbox Series X, новые кабели вам, скорее всего, не понадобятся. Исключением является то, что вы хотите запустить их в разрешении 4K/120, с чем могут справиться лишь несколько телевизоров. В этом случае стоит узнать о кабелях с премиальной сертификацией, которые стоят ненамного дороже, чем несертифицированные кабели.
Бретт Пирс/CNETИсточники, от кабельного до потокового, от игр до звука
Большинство телевизоров имеют встроенные наборы Smart TV для потоковой передачи, но во многих случаях вам потребуется подключить и другие устройства. Если вы купили более новую потоковую приставку или игровую приставку, она, вероятно, автоматически определит, что хочет ваш телевизор (1080p или 2160p), и отправит его в зависимости от того, что подходит. То же самое верно для 4K или обычных проигрывателей Blu-ray. Для более старых устройств, а именно кабельного или спутникового телевидения, убедитесь, что оно настроено на широкоэкранный формат 16:9.видео и установите для вывода HD.
Тот факт, что кабельная приставка поддерживает высокое разрешение, не означает, что вы получаете HD. Иногда вам нужно доплатить своему провайдеру и/или настроиться на определенный HD-канал для просмотра. Например, у моего провайдера канал 2 — SD, а канал 1002 — HD. Это также верно для Netflix и других потоковых сервисов. Например, с Netflix вы можете получить 4K только в том случае, если платите за более дорогой уровень потоковой передачи.
Сара Тью/CNETВы также можете бесплатно получить HDTV с антенной, а беспроводное 4K уже развертывается во многих городах.
Если вы пытаетесь передать звук с телевизора на саундбар или ресивер, вам необходимо предпринять определенные шаги. Это связано с реверсивным звуковым каналом (ARC), который является самой распространенной темой вопросов, которые я получаю о современных телевизорах и настройках домашнего кинотеатра. В любом случае, если вы купили 4K-телевизор, вам может в любом случае понадобиться новый ресивер .
Если вы хотите подключить свой 4K-телевизор к компьютеру, вот о чем следует подумать. Вы также можете подключить свой ноутбук к телевизору по беспроводной сети.
Настройки изображения
“Ну, на самом деле… цветовая температура очень важна.”
Getty Images/Ноль креативов После того, как вы все подключите, найдите минутку, чтобы проверить настройки изображения вашего телевизора. Большинство современных телевизоров при первом включении спрашивают, используется ли телевизор дома или в магазине. Выберите тот, который наиболее подходит для вашей среды (надеюсь, «домашний»; я не уверен, почему вы живете в Best Buy).
После того, как вы выполните процедуру настройки телевизора, вам нужно будет выбрать лучший режим изображения для повседневного просмотра. Даже если вы не хотите настраивать что-либо еще, выбор правильного режима изображения поможет вашему телевизору выглядеть наилучшим образом. Версия CliffsNotes? Телевизор будет наиболее точным (иными словами, наиболее реалистичным) в режиме изображения «Кино» или «Кино». Он будет выглядеть ярче в режиме «Спорт» или «Яркий».
Если вам нужны более тонкие настройки, вы можете перейти к другим настройкам телевизора. Элементы управления «Подсветка» и «Контрастность» обычно регулируют яркость изображения, а «Яркость» определяет, насколько темными выглядят темные части изображения. 9 лет0143 вниз Регулятор резкости вашего телевизора действительно улучшает изображение. Аналогичное простое решение состоит в том, чтобы отрегулировать масштаб телевизора, чтобы вы могли видеть все изображение. Да, ваш телевизор может обрезать края!
Если вы хотите погрузиться еще глубже, ознакомьтесь с нашими статьями о том, как настроить телевизор на глаз и с помощью установочного диска Blu-ray. И если вы хотите получить максимальную отдачу от вашего телевизора более высокого класса, рассмотрите возможность его калибровки.
Ваш новый телевизор, вероятно, имеет еще больше настроек и настроек, которые мы здесь не рассматриваем, но это должно помочь вам начать работу. А если вы ищете, что посмотреть, загляните в инсайдерскую программу Streaming TV от CNET. Наслаждаться!
Обновление от 11 декабря 2021 г. : Эта статья была впервые опубликована в 2011 (!) году, но регулярно обновляется новой информацией и ссылками.
Помимо освещения телевидения и других информационных технологий, Джефф проводит фототуры по крутым музеям и местам по всему миру, включая атомные подводные лодки, огромные авианосцы, средневековые замки, эпические 10 000-мильные путешествия и многое другое. Ознакомьтесь с Tech Treks , чтобы узнать обо всех его турах и приключениях.
Он написал научно-фантастический роман-бестселлер о подводных лодках размером с город, а также сиквел. Вы можете следить за его приключениями в Instagram и на его канале YouTube.
Как настроить телевизор и получить наилучшее изображение
(Изображение предоставлено: Будущее / Побег из Претории, Amazon Prime)Бесполезно покупать великолепный телевизор, если вы не знаете, как извлечь из него максимум пользы. В конце концов, новый набор — это большие инвестиции. Вы хотите получить от этого максимально возможную выгоду, а это означает, что вы должны правильно его настроить.
Многих это отпугивает, но небольшая хитрость может многое изменить.
Лучше всего это сделать при первой установке, чтобы не беспокоиться о таких ключевых факторах, как позиционирование, когда вы уже встали на ноги. Но более тонкие настройки изображения можно выполнить в любое время, и это может значительно изменить ваше изображение по сравнению с заводскими настройками. Вы даже можете настроить их в зависимости от того, что вы смотрите, или от погодных условий (вам может потребоваться увеличить яркость, если, скажем, солнце светит в окно).
Наше руководство поможет вам правильно расположить телевизор, подключить различные источники и подключить его к Интернету, прежде чем заняться всеми важными настройками яркости, контрастности, обработки движения и т. д. Все это создает наилучшее телевизионное изображение. Тогда вы можете поднять ноги и по-настоящему насладиться.
- Руководство по покупке телевизора: как правильно выбрать телевизор
- Лучшие телевизоры: от бюджетных до премиальных телевизоров 4K Ultra HD
Где разместить телевизор?
(Изображение предоставлено Samsung / Fear The Walking Dead, Amazon Prime) Установка телевизора в правильном положении, а не только рядом с ближайшей розеткой, — это одна из самых простых вещей, которую вы можете сделать, чтобы убедиться, что ваш телевизор выглядит лучше всех.
Для начала убедитесь, что как можно больше сидячих мест смотрят телевизор прямо. Под углом цвета и уровни черного могут выглядеть размытыми, особенно если вы смотрите ЖК-телевизор. Это гораздо меньшая проблема с OLED-телевизорами, поскольку изображение не теряет своей яркости при просмотре под углом, но мы все же попытаемся сидеть прямо, чтобы насладиться полной картиной. Поворотная тумба под телевизор может помочь в этом, если размер или форма вашей комнаты не позволяют сделать это.
Вы также должны принять во внимание отражения: на большинстве окон есть шторы или жалюзи, которые можно закрыть, и, конечно же, свет можно выключить, но темная комната также может увеличить нагрузку на глаза во время длительных сеансов кино.
Стоит отметить, что многие телевизоры могут автоматически регулировать яркость в зависимости от освещения в комнате. Исторически эти функции были довольно плохо реализованы, но новый формат Dolby Vision IQ, который регулирует яркость в сочетании с метаданными Dolby Vision контента, который вы смотрите, гораздо эффективнее и его стоит использовать, если у вас есть телевизор. что поддерживает его. Даже стандартные телевизоры Dolby Vision обычно имеют отдельные предустановки для светлых и темных комнат.
Для окружающего освещения, которое не будет отвлекать внимание, рассмотрите возможность размещения ламп или осветительных приборов за телевизором. Это иногда называют «смещенным освещением». Многие телевизоры Philips также имеют встроенную технологию светодиодного светового шоу Ambilight, которая одновременно привлекательна и эффективна в этом отношении.
- Лучшие OLED-телевизоры 2021 года: лучшие бюджетные и премиальные OLED-телевизоры
Лучшие предложения 55-дюймовых OLED-телевизоров
Цена со скидкой
0003
Philips 55oLED805
(Opens in New Tab)
(Opens in New Tab)
£ 1 649
(Opens in New Tab)
£ 1 382.74
(Opens In New) в новой вкладке)
Посмотреть все цены
Как насчет угла обзора и расстояния просмотра?
- 65 дюймов — минимум 2,5 м (Full HD) или 2,1 м (4K)
- 50–52 дюйма — минимум 2,2 м (Full HD) или 1,7 м (4K)0
- 0782 46 дюймов — минимум 1,9 м (Full HD) или 1,5 м (4K)
- 40–42 дюйма — минимум 1,7 м (Full HD) или 1,3 м (4K)
- 32 дюйма — минимум 1,3 м )
Когда вы сидите, экран должен находиться на уровне глаз, поэтому приобретите достойную подставку для телевизора, на которой можно разместить любой другой имеющийся у вас комплект, например ТВ-приставку, проигрыватель Blu-ray, игровую приставку или звуковую панель.
Не забывайте, что это правило остается в силе, если вы решите установить телевизор на стене. Избегайте тенденции размещать его над камином, если можете, иначе это будет похоже на сидение в первом ряду кинотеатра. Если вам необходимо разместить его выше уровня глаз, убедитесь, что вы, по крайней мере, наклонили его вниз, чтобы сделать просмотр более комфортным.
Рекомендации различаются в зависимости от того, как далеко вы должны сидеть от телевизора — это зависит от размера экрана, а также от разрешения вашего телевизора.
Ориентировочное значение для телевизоров Full HD составляет от 1,5 до 2,5 размеров диагонали экрана. Это изменяется в 1 и 1,5 раза по диагонали экрана, когда речь идет о 4K-телевизорах.
Рекомендации по расстоянию существуют, потому что чем больше размер экрана телевизора, тем больше размер пикселя, и если вы сидите ближе, шансы увидеть эти отдельные пиксели (и любые экранные артефакты) увеличиваются.
Когда дело доходит до экранов 4K, более высокое разрешение приводит к меньшим пикселям, а это означает, что вы можете сидеть намного ближе к экрану (почти две трети расстояния от телевизора Full HD), не различая эти отдельные пикселей. С 8K-телевизором, воспроизводящим собственный 8K-контент (не то, чтобы его было много), вы можете сидеть всего в нескольких дюймах от экрана и все равно не сможете видеть отдельные пиксели, хотя это не значит, что вы должны это делать.
В конечном счете все зависит от личных предпочтений и того, что лучше всего подходит для вас и вашей комнаты.
Как подключить источники
Пришло время подумать о том, что вы будете подключать к телевизору. Некоторые люди будут использовать AV-ресивер и подключать к нему все свои источники, в то время как другие могут подключаться непосредственно к самому телевизору.
Как бы вы ни решили это сделать, лучший и самый простой способ подключения каждого источника — через кабель HDMI. Это гарантирует, что вы получите наилучшее изображение из источников HD и 4K, а также сможете передавать аудио и видео по одному кабелю.
9Звуковые панели 0002 могут немного отличаться — многие доступные варианты подключаются к телевизору с помощью цифрового оптического соединения. Стоит проверить вашу конкретную модель и убедиться, что ваш телевизор имеет необходимую розетку.Однако, если он использует HDMI, вам нужно убедиться, что вы используете вход с пометкой «ARC» (Audio Return Channel) или, лучше, eARC для этого соединения. Это позволяет телевизору передавать весь звук с подключенных источников на звуковую панель. Это также относится к AV-ресиверам для передачи звука из приложений Smart TV обратно на ресивер для усиления.
Если вы купили телевизор 4K, обратите внимание на HDCP 2.2, который может быть помечен на одном или нескольких входах HDMI вашего телевизора. Это технология защиты от копирования, встроенная в устройства с поддержкой 4K, и вам потребуется использовать эти входы для подключения любых источников 4K, таких как проигрыватели Blu-ray 4K, игровые приставки 4K или приемники с поддержкой 4K.
Совсем недавно появились порты HDMI 2.1 с такими функциями, как 4K@120Hz, VRR и ALLM, которые могут быть полезны геймерам, особенно тем, у кого есть консоли следующего поколения. Если на вашем телевизоре есть разъем HDMI, специально помеченный как 2.1 или предназначенный для игр, подключите к нему консоль, а если у вас есть Xbox Series X или PS5, найдите порт, поддерживающий 4K при 120 Гц. Если вы серьезно относитесь к играм, а ваш текущий телевизор не поддерживает эти функции, рассмотрите возможность перехода на один из лучших игровых телевизоров.
Также обязательно проверьте наличие поддержки HDR (High Dynamic Range). Если у вас есть телевизор с разрешением 4K HDR, не думайте, что все соединения HDMI будут поддерживать передачу HDR. Точно так же вам нужно использовать современные кабели HDMI, чтобы получить все последние стандарты. Проверьте характеристики в описании кабеля.
Некоторые старые телевизоры обеспечивают полную совместимость с 4K HDR только через два из четырех входов HDMI. Убедитесь, что вы подключили проигрыватель 4K Blu-ray к правильному входу HDMI, чтобы получить все преимущества изображения 4K HDR.
Что касается каналов, если вы подключаете спутниковую или кабельную приставку через HDMI, настройка будет выполнена сама собой. Однако, если вы используете встроенный в телевизор тюнер Freeview или Freesat, подключите антенну или спутниковый кабель, а затем выполните поиск каналов в меню настройки каналов — опция автоматического сканирования обычно помогает.
- HDMI ARC и HDMI eARC: все, что вам нужно знать
- Что такое HDMI 2.1? Все, что вам нужно знать
Как насчет подключения телевизора к Интернету?
Потоковое онлайн-видео становится все более и более распространенным благодаря большому количеству телешоу и фильмов (4K и других), доступных на Netflix, Amazon Prime Video, Apple TV и Disney Plus. подключите телевизор к домашней сети, чтобы получить доступ ко всему этому контенту. Приложения для догоняющего телевидения, такие как BBC iPlayer, также зависят от подключения к Интернету, как и другие разнообразные интеллектуальные приложения, которые вы найдете в большинстве современных телевизоров.
Большинство телевизоров проведут вас через сетевую область меню настроек. Хотя Wi-Fi удобен (особенно если ваш телевизор не находится рядом с маршрутизатором), мы всегда рекомендуем проводное подключение через Ethernet для более стабильного и надежного соединения.
Это особенно полезно, если вы смотрите много потокового или транслируемого контента 4K, поскольку аппаратное подключение гарантирует, что вы не столкнетесь с пропаданием.
- Как смотреть видео 4K онлайн и на ТВ
Как отрегулировать настройки изображения вашего телевизора
Теперь, когда это сделано, пришло время обратить ваше внимание на изображение. Чтобы убедиться, что вы получаете максимальную производительность от вашего нового телевизора, вы можете поиграть с настройками изображения вашего телевизора.
Большинство телевизоров теперь поставляются с вполне разумными настройками изображения по умолчанию, но это не значит, что вы не можете улучшить ситуацию с помощью нескольких разумных настроек.
Единственное, что следует помнить: любые изменения, которые вы вносите в изображение, обычно применяются только к выбранному входу HDMI. Некоторые производители предлагают возможность применить ваши настройки ко всем входам, но вы можете счесть целесообразным запрограммировать входы по отдельности, чтобы вы могли выполнять определенные настройки для определенных источников. Некоторые люди даже имеют разные настройки для дня и ночи. Вы также, вероятно, обнаружите, что вам нужно настраивать сигналы HDR и не-HDR отдельно.
Ваши настройки также будут меняться при просмотре любого потокового онлайн-контента (на Netflix, BBC iPlayer или YouTube), и, что довольно раздражает, не всегда есть возможность настроить изображение во время просмотра.
Все это может показаться слишком трудоемким, но, вообще говоря, вам придется делать это только один раз для каждого источника. Более того, Dolby Vision HDR помогает сделать это проще. При просмотре исходного материала Dolby Vision совместимый телевизор обычно переключается на одну из двух предустановок Dolby Vision, которые, как правило, хорошо настроены и должны обеспечивать изображение, близкое к тому, что задумал создатель.
Следует ли использовать диск THX Optimizer?
At Что Hi-Fi? мы используем тестовые шаблоны для настройки телевизоров для просмотра, и диск THX Optimizer может быть очень полезен.
Калибратор THX можно найти в дополнительных материалах на некоторых сертифицированных THX DVD и Blu-ray, таких как «Звездные войны» , «Пираты Карибского моря» и несколько фильмов Pixar.
Кроме того, у THX есть бесплатное приложение для Android (открывается в новой вкладке) и iOS (открывается в новой вкладке), но здесь мы рассмотрим некоторые рекомендации по основным настройкам.
Помните, если вы хотите начать с нуля, найдите опцию «Восстановить заводские настройки» в меню настроек. Даже однажды установив по этим дискам, стоит помнить, что они только отправные точки. Важно точно настроить на глаз и попробовать вручную во время просмотра.
А как насчет предустановленных режимов изображения телевизора?
Большинство телевизоров предлагают несколько предустановленных телевизионных режимов, с которых обычно хорошо начинать. Они различаются в зависимости от марки и модели вашего телевизора, но обычно вы увидите вариации на тему «стандартный», «динамический», «кино», «игра», «спорт» и, все чаще, «HDR».
«Динамический» пресет (иногда называемый «ярким») может выглядеть впечатляюще для начала, но цвета, как правило, будут перенасыщенными, а белые — преувеличенными, что выдает детали в процессе. Таким образом, они могут быть не лучшим первым выбором.
Вместо этого начните со «стандартного», «естественного» или «кино» (иногда называемого «теплым» или «профессиональным») — последнее из них обычно обеспечивает наиболее точную цветопередачу.
Если у вас есть телевизор 4K HDR, вы обнаружите, что ваш телевизор автоматически переключается в режим HDR при воспроизведении содержимого 4K HDR. Разработанный для того, чтобы ваш телевизор работал наилучшим образом при воспроизведении HDR-видео, он максимально расширяет границы яркости и контрастности, чтобы соответствовать стандартам HDR. Dolby Vision — это особый тип HDR, который должен переключать совместимые телевизоры на определенные и часто очень хорошие предустановки Dolby Vision.
Есть несколько других режимов, которые могут помочь в определенных обстоятельствах. Например, если у вас есть игровая приставка, подключенная к телевизору, стоит переключиться в режим «игры». Это предустановка с низкой задержкой, при которой большая часть обработки изображения отключена, чтобы обеспечить более быстрое время отклика, что особенно важно в шутерах от первого лица.
Эко-режим — еще одна опция, встроенная в большинство современных телевизоров. Хотя мы стремимся внести свой вклад в защиту окружающей среды, мы рекомендуем вам отключить эту функцию, поскольку она влияет на яркость вашего телевизора и приводит к нестабильной производительности.
На некоторых телевизорах параметры «Эко» находятся в другой области по сравнению с основными настройками изображения — стоит отследить их и отключить, особенно любой параметр с названием, похожим на «обнаружение окружающего света». Это предназначено для регулировки яркости экрана в зависимости от количества света в комнате, но, как правило, приводит к слишком тусклому изображению.
А если вы фанат спорта, избегайте спортивного режима — в нем все выглядит слишком кричаще и нереалистично.
- HDR TV: что это такое? Как вы можете получить это?
Как отрегулировать контрастность телевизора
Контрастность — это еще одно название уровня интенсивности белого, и эти элементы управления определяют, насколько белыми будут выглядеть самые яркие части изображения. Цель — яркое изображение, сохраняющее яркие детали.
Хороший способ проверить это — сцена с облаками — увеличьте контраст до максимума и уменьшите его до тех пор, пока вы не начнете видеть детали, а не сплошное белое пятно.
С ЖК-экранами здесь можно добиться довольно высоких значений, вплоть до 80-90 процентов. Начиная примерно с 65 процентов, вы должны получить маркер, но если вы взяли в руки старый плазменный телевизор, это, вероятно, должно быть немного ниже, чтобы избежать выгорания экрана.
То же правило применимо и к OLED-экранам, хотя они, естественно, не достигают таких ослепительных высот, как ЖК-телевизоры. Цель здесь состоит в том, чтобы получить достаточную четкость в ярких областях, чтобы они хорошо контрастировали с черными как смоль, не теряя мелких деталей.
- Что такое QLED? Как следующая телевизионная технология сравнивается с OLED
Что насчет яркости, подсветки и цвета?
Яркость
Несмотря на название, этот элемент управления на самом деле настраивает уровни черного на вашем телевизоре. Мы хотим, чтобы черные на изображении были настолько глубокими, насколько это возможно, без потери деталей в тенях.
Для этого увеличьте яркость так, чтобы черные полосы над и под фильмом выглядели серыми, а затем уменьшите уровень до тех пор, пока они снова не станут черными.
Сосредоточьтесь на чем-то темном, например, на куртке или рубашке, и двигайтесь как можно ниже, пока не начнете терять детали в складках. Выберите уровень до того, как эта деталь начнет исчезать, обычно где-то около 50 процентов.
Подсветка
Этот параметр регулирует общую яркость изображения вашего телевизора, позволяя настроить ее для различных условий просмотра.
Вы можете делать это между днем и ночью, немного уменьшая яркость в затемненной комнате, чтобы предотвратить усталость глаз.
Этот параметр будет полностью зависеть от личных предпочтений и окружающей среды — лучше всего начать с полпути и поэкспериментировать, чтобы увидеть, что подходит.
Цвет
Возможно, вам не нужно много делать с элементами управления цветом, так как выбранный вами режим ТВ часто настраивает это автоматически, а ползунок обычно находится примерно посередине.
Включите красочную сцену и посмотрите, достаточно ли яркие цвета выглядят, немного подвиньте регулятор, если считаете, что они могут быть более эффектными. И наоборот, если цвета выглядят немного преувеличенными, приглушите их на одну-две ступени.
Затем откройте сцену с человеческими лицами, чтобы увидеть, выглядят ли тона кожи реалистично — это может быть самым сложным для балансировки, поэтому потратьте некоторое время, чтобы убедиться, что все выглядит естественно.
Большинство телевизоров также имеют настройку для регулировки цветовой температуры изображения. Настройки варьируются от «холодных» (синих тонов) до «теплых» (красных тонов), хотя мы стараемся, насколько это возможно, оставить их на «нейтральных» или «нормальных».
Если вы не можете найти удачный баланс между яркостью и реалистичностью, может помочь изменение настроек оттенка и/или оттенка, но мы часто обнаруживаем, что их лучше оставить на заводских настройках (обычно 0 или на полпути).
- OLED против QLED — какая телевизионная технология лучше?
Насколько резким должно быть ваше телевизионное изображение?
Добавление резкости к изображению может показаться хорошей вещью, но это может сделать изображение неестественным и лишить его тонких деталей. Как это должно контролироваться, зависит от вашего телевизора. Во-первых, следите за усилителями резкости, которые часто называют усилителями деталей. Они будут иметь большое значение, когда вы будете включать и выключать их, поэтому сначала почувствуйте их.
Затем перейдите к самой настройке ползунка резкости, и, где вы его поместите, опять же, зависит от вашего телевизора. С некоторыми лучше всего держать его очень низким, обычно не выше 30 процентов, в то время как другие могут быть значительно выше.
Чтобы проверить это, возьмите изображение (HD или 4K) с четкими краями и сосредоточьтесь на нем, увеличивая резкость с нуля. В какой-то момент вы заметите, что контур начинает выглядеть неестественно и резко, вокруг него появляется своего рода ореол. Когда это произойдет, сдвиньте ползунок вниз, пока он не исчезнет.
Вместе с резкостью идет переразвертка — процесс, который восходит ко временам HD, когда вещательные компании прятали данные, не относящиеся к изображению, по краям телевизионного изображения. Вам нужно убедиться, что это отключено, чтобы получить полную картину.
Посмотрите в настройках меню, что-нибудь связанное с соотношением сторон, и убедитесь, что экран установлен на «полный», «1:1» или аналогичную настройку.
Как насчет режимов обработки ТВ?
Основные режимы настройки изображения мы рассмотрели, пришло время поговорить об обработке изображения. Большинство производителей заполняют свои меню настроек целым рядом параметров обработки, которые могут сбивать с толку и иметь огромное значение для качества изображения — и не всегда в лучшую сторону.
Это не значит, что все они списаны. В последние годы определенно произошли улучшения, но вы по-прежнему редко получаете что-то в одной области, не теряя в другой — это тщательный баланс.
Как правило, мы предлагаем вам начать с отключения всей обработки, настроить параметры изображения и продолжить. Затем вы можете протестировать любые параметры с хорошей отправной точки, чтобы увидеть, улучшают ли они ваше изображение, убедившись, что вы начинаете с самого низкого значения, доступного для каждого параметра, прежде чем увеличивать его.
Вот некоторые из наиболее популярных вариантов обработки, на которые стоит обратить внимание, и их действие.
Усилители черного и белого
В большинстве случаев лучшее, что вы можете сделать для получения сильных уровней черного и белого на вашем телевизоре, — это правильно настроить параметры контрастности и яркости, но лучшие телевизоры могут предложить еще более высокую производительность с помощью эти усилители.
Тем не менее, более старые или более доступные модели часто лучше всего работают с выключенными такими режимами, поскольку они могут пожертвовать детализацией одновременно с затемнением черного или осветлением белого. Другими словами, подходите к делу с осторожностью.
Динамическая контрастность
Этот параметр (и варианты этой «динамической» опции) заставит ваш телевизор адаптировать свою яркость в зависимости от того, что отображается на экране, поэтому во время более темных сцен он будет тусклее, чтобы передать более глубокие черные цвета. , а затем увеличьте яркость для светлой сцены.
Опять же, самые лучшие наборы могут предложить улучшения с помощью такого режима, как этот, но пробег сильно различается от модели к модели, поэтому экспериментируйте и решайте, что лучше для вас. Некоторые комплекты даже вызывают мерцание и явные скачки яркости при включении динамического контраста. Если вы заметили такое поведение, вам лучше отключить этот режим.
- Лучшие сцены фильма для проверки качества изображения
Как отрегулировать телевизионный шум и обработку движущихся объектов хорошее изображение HD или 4K слишком много, убирая детали в попытке сделать изображение менее шумным.
То же самое происходит в обратном порядке для улучшения краев или деталей, которые обычно увеличивают шум в изображении, пытаясь повысить четкость.
Стоит попробовать эти настройки, но они предлагают разные преимущества на каждом уровне разрешения. Иди осторожно.
Обработка движения
Это один из самых спорных вариантов, когда речь заходит об обработке ТВ, но, несмотря на недавние улучшения, вы по-прежнему в конечном итоге получаете более плавное движение объекта для менее стабильного общего изображения.
В зависимости от производителя, он будет известен как Trumotion (LG) или Motionflow (Sony) и работает путем сканирования изображения и вставки повторяющихся кадров или пустых кадров в видеопоследовательность, чтобы предотвратить прерывистый конечный результат. Технологии каждого производителя работают по-разному, но на момент написания статьи Sony по-прежнему остается королем.
Агрессивная обработка движения часто приводит к появлению отвлекающего размытого ореола вокруг движущегося объекта. В фильмах это может дать довольно нереалистичный блеск, называемый «эффектом мыльной оперы», когда голливудские блокбастеры, снятые со скоростью 24 кадра в секунду (кадры в секунду), приобретают вид и ощущение эпизода EastEnders, снятого со скоростью 60 кадров в секунду.
Некоторые любители спорта могут предпочесть более плавное изображение и согласиться с артефактами изображения, которые оно вносит в процесс.
Однако в последних моделях эта технология совершенствовалась, поэтому при просмотре фильмов мы рекомендуем установить ее на низкое значение (или полностью отключить, если вы можете мириться с небольшим дрожанием). Это зависит от личных предпочтений, поэтому с этим стоит поиграться.
Часто можно добиться лучших результатов, если элементы управления движением разделены на элементы управления размытием и дрожанием (это предлагают OLED-дисплеи LG и QLED-экраны Samsung). Если ваш телевизор предлагает эти более точные элементы управления, мы рекомендуем вам упростить управление дрожанием и настроить элементы управления размытием в соответствии с вашими потребностями.
- Как отключить сглаживание движения на телевизоре
Устройтесь поудобнее и наслаждайтесь…
Теперь ваш телевизор настроен, все, что вам остается, это подавать на него лучший исходный материал, который вы можете, сидеть сложа руки и наслаждаться. Поздравляем, теперь вы ответственный за настройку телевизора.
Лучшие цены на наши любимые телевизоры
(откроется в новой вкладке)
LG OLED65G1
(откроется в новой вкладке)
(откроется в новой вкладке)
£2,450
(откроется в новой вкладке)
Посмотреть предложение (открывается в новой вкладке)
Посмотреть все цены
- 11 лучших дисков 4K Blu-ray для тестирования телевизора лучший?
- 4 of the best TV systems
- Best TV and home cinema systems for watching sport
- How to improve your TV’s sound
- Best TV deals 2021 – 4K, HD, OLED
What Hi-Fi?, основанный в 1976 году, является ведущим в мире независимым справочником по покупке и владению оборудованием Hi-Fi и домашними развлечениями. Наши всесторонние тесты помогут вам купить самое лучшее за ваши деньги, а в разделах с советами вы найдете пошаговую информацию о том, как получить еще больше от музыки и фильмов. Все проверяется нашей специальной командой штатных рецензентов в специально построенных тестовых лабораториях в Лондоне и Бате. Наш желанный пятизвездочный рейтинг и награды признаются во всем мире как высший знак одобрения, поэтому вы можете покупать с абсолютной уверенностью.
Подробнее о том, как мы тестируем
Как откалибровать телевизор
Независимо от того, сколько вы потратите на новый телевизор, калибровка изображения является необходимым шагом для получения наилучшего впечатления от домашнего кинотеатра. Поскольку телевизоры, выставленные в магазинах, должны конкурировать с освещением выставочного зала, настройки изображения по умолчанию часто не идеальны для домашнего использования. Даже телевизоры с несколькими предустановками изображения нуждаются в доработке.
Содержание
- Выберите свой процесс
- Обсуждение
- Подготовка
- Внесение корректировок
- Важные заключительные замечания
Любой может откалибровать телевизор, если вы будете следовать правильным шагам. При правильных настройках вы можете получить дисплей, который лучше всего подходит для вашего дома. Наше руководство по настройке телевизора поможет вам быстро настроить наилучшее качество изображения.
Выберите свой процесс
Это руководство предназначено для тех, кто хочет выполнить настройку вручную без помощи калибровочного диска. На самом деле, мы рекомендуем вам сначала начать с калибровки «на глаз», даже если вы собираетесь использовать диск для помощи. Это приблизит вас к вашим идеальным настройкам и облегчит более быструю точную настройку позже.
Вы также можете выбрать калибровочный диск, который будете использовать в прилагаемом проигрывателе Blu-ray. Хотя многие могут задаваться вопросом об отдельных методах настройки телевизоров 4K Ultra HD, особенно телевизоров с высоким динамическим диапазоном (HDR), мы с сожалением сообщаем, что в настоящее время широкой публике доступно очень мало жизнеспособных калибровочных дисков. Вы найдете несколько доступных тестовых шаблонов YouTube, но их полезность ограничена по сравнению со сценами, которые вы можете найти, просто воспроизведя любимый фильм или шоу.
Если вам действительно нужен калибровочный диск для работы, мы предлагаем тест Spears & Munsil HD Benchmark and Calibration. По нашему опыту, это один из самых интуитивно понятных дисков для калибровки и тестирования, доступных энтузиастам. Он предоставляет четкие, простые для понимания инструкции на экране, а также онлайн-поддержку, и избавляет от часто банальных и дрянных голосов за кадром, связанных с другими калибровочными дисками. Единственным недостатком является то, что он не включает настройку звука, но если вам нужна помощь со звуком, мы вам поможем.
Если вы хотите попробовать совершенно другой подход — не с диском, а с вашим устройством iOS или Android — воспользуйтесь приложением THX Tune-Up. Он подключается к телевизору через HDMI (требуется отдельный адаптер) и использует камеру вашего устройства iOS или Android, чтобы помочь вам. Вы можете узнать больше о приложении в магазине App Store (iOS) или магазине Google Play (Android).
Говори, болтай
При обсуждении качества изображения и его различных аспектов используется множество терминов. Хотя многие из этих терминов, как правило, легко подобрать и сразу понять, производители телевизоров, похоже, намерены сделать вещи еще более запутанными, применяя свою собственную номенклатуру к таким терминам, как контрастность, насыщенность и т. д., или названия торговых марок к таким технологиям, как локальное затемнение или подсветка.
Хотя в этой статье мы будем использовать основные термины, они могут отличаться от тех, что указаны в ваших списках телепередач. Чтобы прояснить ситуацию, мы включили следующую таблицу, в которой описано, как разные производители телевизоров относятся к базовой терминологии.
| ЛГ | Самсунг | Острый | Сони | Визио | |
| Подсветка | Подсветка/OLED-подсветка | Подсветка | Подсветка | Яркость | Подсветка |
| Яркость | Яркость | Яркость | Яркость | Черный уровень | Яркость |
| Цвет | Цвет | Цвет | Цвет | Цвет | Цвет |
| Цветовое пространство | Управление цветом | Цветовое пространство | К. М.С. | Расширенная цветовая температура | Цветовой тюнер |
| Цветовая температура | Цветовая температура | Цветовой тон | Цветовая температура | Цветовая температура | Цветовая температура |
| Контраст | Контраст | Контраст | Контраст | Контраст | Контраст |
| Динамический контраст | Динамический контраст | Динамический контраст | АквоДимминг | Усилитель контраста Advanced | Черная деталь |
| Полный/ограниченный RGB | Черный уровень | Уровень черного HDMI | Черный уровень | Динамический диапазон | |
| Локальное затемнение | Локальное затемнение светодиода | Интеллектуальный светодиод | Н/Д | Автоматическое локальное затемнение | Светодиодные зоны Acrive |
| Интерполяция движения/сглаживание движения | TruMotion | Автоматическое движение плюс | Улучшение движения | Движение потока | Уменьшить дрожание/Уменьшить размытость изображения |
| Удаление шума | Шумоподавление и шумоподавление MPEG | Цифровой четкий обзор и фильтр помех MPEG | Цифровое шумоподавление | Шумоподавление и цифровое шумоподавление | Уменьшить шум |
| Режим изображения | Режим изображения | Режим изображения | Режим AV | Режим изображения | Режим изображения |
| Резкость | Резкость по горизонтали и вертикали | Резкость | Резкость | Резкость | Резкость |
| Тон | Оттенок | Оттенок | Оттенок | Оттенок | Оттенок |
| Баланс белого | Баланс белого | Баланс белого | Расширенная цветовая температура | Расширенная цветовая температура | 11-точечный баланс белого |
Подготовка
Прежде чем мы начнем вносить какие-либо изменения в настройки вашего телевизора, нам нужно сделать несколько вещей, чтобы убедиться, что все готово для беспроблемной и успешной калибровки.
Выберите источники
В качестве основного источника мы рекомендуем проигрыватель дисков Blu-ray (стандартный или Ultra HD) или игровую приставку. Эти устройства обеспечивают полное изображение 1080p, а в некоторых случаях разрешение 4K и/или HDR. Такая деталь пригодится позже. Кроме того, калибровка вашего телевизора для получения наилучшего возможного источника изображения сразу же имеет смысл. Если у вас нет проигрывателя Blu-ray, лучшей альтернативой будет кабельная/спутниковая HD-приставка с цифровым видеорегистратором. Ключ в том, чтобы получить наилучший возможный источник, сохраняя при этом возможность приостанавливать изображения по мере необходимости. Какой бы источник вы ни выбрали, вам необходимо подключить его к телевизору через кабель HDMI.
В качестве исходного материала мы рекомендуем фильм высокой четкости или телепрограмму, изначально записанную в формате HD или 4K Ultra HD в зависимости от вашего дисплея. Выберите что-то, что имеет хорошее сочетание ярких и темных сцен, а также много цветов. Избегайте унылых, недостаточно насыщенных сериалов, таких как Игра престолов . Компьютерные анимационные фильмы могут стать отличным источником ярких цветов и деталей с разрешением, но фильмы с живыми актерами лучше подходят для оценки более тонких аспектов, таких как точность тона кожи и детализация теней.
Выберите режим изображения
Ваш телевизор поставляется с несколькими различными режимами изображения и предустановками. Обычно они обозначаются как спорт, игры, яркие, кино, кино или стандартные — некоторые даже уточняют, какой вид спорта. Большинство из них ужасно не в порядке. Держитесь подальше от спортивных и ярких или «ярких» режимов, так как они неизменно являются худшими нарушителями и, поскольку они слишком яркие, сокращают длительный срок службы вашего телевизора. Фильм, кино или стандартные настройки служат лучшими стартовыми площадками для создания собственных пользовательских настроек. Сначала они могут показаться немного темными на ваш вкус, но мы это исправим. После того, как ваши настройки сделаны, они могут быть сохранены как «пользовательские» настройки, а не изменены заводские настройки. Те, кто изменяет заводские настройки, обычно предоставляют возможность сброса настроек, а также возможность сделать настройки «глобальными» и применить их ко всем источникам.
Современные телевизоры поставляются с длинным списком различных процессоров, предназначенных для того или иного улучшения изображения. Хотя некоторые из них могут оказаться полезными, лучше отключить их во время настройки — вы всегда можете снова включить их позже, когда закончите. Имейте в виду, что образ диска Blu-ray изначально имеет очень высокое качество и в любом случае практически не требует помощи при обработке.
В первую очередь мы рекомендуем вам отключить функцию сглаживания движения, например, MotionFlow, CineMotion, TrueMotion, CineSpeed 120 Гц, 240 Гц, 480 Гц или что-то еще в этом роде (см. таблицу выше). Эти процессоры делают все, что вы смотрите, похожим на мыльную оперу, и побеждают кинематографию, благодаря которой фильмы выглядят потрясающе.
Другие улучшения изображения, которые часто можно отключить для повышения качества, могут включать, среди прочего, коррекцию краев, цифровое шумоподавление (DNR), коррекцию ошибок MPEG, телесный тон, динамическую контрастность, усиление черного и уровень черного HDMI.
SonyНастройка параметров
В следующем разделе мы рассмотрим большинство основных настроек, которые пользователи могут выполнять, не взламывая заблокированные «сервисные настройки» вашего телевизора. Мы немного поговорим о том, что делают эти настройки и на что нужно обратить внимание, чтобы убедиться, что у вас есть наилучшие настройки.
(Примечание. Мы настоятельно рекомендуем, чтобы доступ к заблокированным сервисным меню выполнялся только квалифицированными специалистами по обслуживанию. Всего одна регулировка в неправильном направлении может сбросить множество других настроек — поэтому они заблокированы!)
Подсветка
Эта регулировка регулирует интенсивность задней подсветки ЖК-/LED-телевизора. Для тех, у кого телевизор в темной комнате или в подвале, этот параметр не должен быть слишком высоким. Для тех, кто живет в более светлых комнатах, потребуется более интенсивная подсветка. Старайтесь не выполнять эту регулировку, когда солнце светит прямо на экран, так как это приведет к неестественно высоким настройкам. Вместо этого внесите свои коррективы, когда освещение в комнате находится на среднем уровне, когда вы смотрите, и выберите программу или сцену фильма с большим количеством белого — например, сцену дневного света на заснеженной горе. Если после просмотра сцены в течение 10 минут вы начинаете щуриться, подсветка слишком сильная. Уменьшите подсветку и повторяйте, пока не будете довольны.
Яркость
Термин «яркость» немного вводит в заблуждение, так как настройка на самом деле больше связана с уровнем черного вашего телевизора. Установка слишком высокой яркости приведет к затемнению черного цвета и потере размера. Если установить слишком низкую яркость, вы потеряете детализацию в темных областях экрана (это называется отсечением). Самый простой способ отрегулировать яркость — использовать черные полосы в верхней и нижней части фильма.
Эти полосы должны быть абсолютно черными, и обычно они темнее, чем черный фон, часто встречающийся в титрах фильмов. Сделайте паузу на выбранной вами сцене и увеличьте яркость до тех пор, пока полосы почтового ящика не станут серыми. Затем уменьшите яркость до тех пор, пока черные полосы не станут полностью черными.
Как только это будет сделано, найдите сцену, в которой есть большие темные участки, которые все еще содержат детали. Если установить слишком низкую яркость, вы будете упускать детали в темных сценах и затененных областях. Имейте в виду, что есть такое понятие, как «чернее черного». Не все детали в тенях должны быть видны.
Контраст
Контрастность — это, как и яркость, термин, вводящий в заблуждение, потому что эта регулировка на самом деле касается яркости и детализации в белых частях изображения.
В конечном счете, настройка контрастности будет зависеть от личных предпочтений, но мы советуем не поддаваться желанию просто увеличить контрастность. Найдите сцену с ярким белым изображением и нажмите кнопку паузы. Отрегулируйте контраст до точки, где белый объект яркий, но все еще содержит детали и четкие края. Хорошей отправной точкой является середина пути. Оттуда у вас не должно возникнуть проблем с поиском настроек, которые вам подходят.
(Примечание. Возможно, вам придется переключаться между настройками контрастности и яркости, чтобы найти оптимальное сочетание. Это нормально и может занять некоторое время, но окончательный результат стоит затраченных усилий.)
Резкость
Распространено заблуждение, что максимальное увеличение резкости на телевизоре обеспечивает более четкое изображение. По правде говоря, изображения высокой четкости обычно практически не нуждаются в повышении резкости. Вы можете поиграть с этой настройкой, приостановив источник на сцене с множеством прямых линий; например, сцена с большим количеством зданий или других однородных форм, таких как трибуны стадиона.
Если вы установите резкость на максимум, вы заметите, что прямые линии станут неровными. Это телевизор, вносящий в изображение артефакты, которых быть не должно. Уменьшите резкость до уровня, при котором края кажутся чистыми и прямыми, затем оставьте так.
Цвет
Многие из протестированных нами высококлассных телевизоров сразу после распаковки демонстрируют выдающуюся точность цветопередачи. Но на телевизорах среднего и нижнего уровня регулировка цвета может считаться самой сложной из всех. Без калибровочного диска и оптического фильтра (или возможности подавить красный и зеленый выход телевизора) может быть сложно понять, правильно ли вы передали цвет. В любом случае, насколько зеленым должен выглядеть лист? По этой причине настоятельно рекомендуется использовать калибровочный диск для достижения наиболее точных настроек цвета. Тем не менее, у нас есть пара трюков, которые мы можем предложить.
Мы настоятельно рекомендуем вам делать заметки о каждой настройке и сохранять их для дальнейшего использования.
Сначала узнайте, поддерживает ли ваш телевизор регулировку цветовой температуры. Настройки цветовой температуры обычно выражаются холодным или теплым цветом. Выберите самую теплую настройку, которая у вас есть, в качестве отправной точки. Оттуда найдите сцену с большим количеством лиц, затем нажмите Пауза .
Включите цвет до упора и обратите внимание, что у всех желтуха или свежий солнечный ожог. Вы этого не хотите. Теперь уменьшите цвет почти до конца и обратите внимание, как все выглядят так, как будто они принадлежат моргу. Вы и этого не хотите. Теперь откорректируйте цвет до тех пор, пока лица не станут естественными. Лицо каждого человека должно иметь свой особый оттенок. Если это похоже на настоящий оттенок кожи, вы будете знать, что приблизились.
Обратите внимание, что вы также можете увидеть ссылки на цветовую гамму, которую может охватить ваш телевизор, например, в процентах от кинематографического стандарта DCI-P3. Их нельзя настроить, но контент с такими технологиями оптимизации, как HDR, может использовать преимущества более широкого охвата цветовой гаммы.
Оттенок
Мы рекомендуем не менять настройку оттенка, если только вы не используете калибровочный диск. Это редкий случай, когда настройка оттенка требует серьезной настройки, но это случается. Если это так, вы также можете использовать наш тот же тест на цвет кожи, который мы упоминали выше.
Важные заключительные замечания
- Мы рекомендуем отметить или сфотографировать выбранные вами настройки для дальнейшего использования, чтобы вы не потеряли их после набора идеальных. В конце концов, в какой-то момент обязательно кто-то придет и случайно все испортит. Особенно разумно записывать настройки, если у вас есть дети или просто домохозяйство с большим количеством периферийных устройств (или игровых систем).
- Если вы смотрите контент с HDR, это здорово, это должно заметно улучшить ваши визуальные эффекты. Но это будут не те настройки, которые вы выбрали при калибровке телевизора. Обычно вы можете откалибровать отдельные настройки в режиме HDR, но обычно в этом нет необходимости — HDR имеет тенденцию находить наилучшие возможные варианты для контента, который вы смотрите, или максимально приближенные к нему.
- Если вы хотите получить максимальную отдачу от качества изображения вашего телевизора, вы всегда можете приобрести новые специализированные инструменты для дальнейшего повышения производительности. Например, вы можете использовать калибровочный диск для микроуправления выходным сигналом вашего телевизора. Хотя он использует тестовые шаблоны с меньшей субъективностью, вы оптимизируете настройки своего телевизора. Сам диск стоит немного дороже, но в конечном итоге он дает вам уверенность в том, что вы получаете наилучшее качество изображения.
- Если вы не знаете, что смотреть, у нас есть списки лучших дисков Blu-ray и дисков Ultra HD Blu-ray , чтобы максимально использовать возможности вашего домашнего кинотеатра. Всегда лучше вознаградить тяжелый день холодным пивом или лимонадом. Так что берите один, садитесь и наслаждайтесь своим новым блестящим телевизором, зная, что он выглядит лучше всего. Мы даже позволим немного злорадствовать с вашей стороны как новоиспеченного гения домашнего кинотеатра.
- Ознакомьтесь с нашим руководством по ручной калибровке динамиков, чтобы добиться невероятного звука и сделать свой домашний кинотеатр еще лучше. В конце концов, качество изображения и качество звука настолько прекрасно дополняют друг друга, что одно невозможно без другого.
Рекомендации редакции
- Как добавить приложение на смарт-телевизор Vizio
- Как получить Dolby Atmos на Netflix
- Новый Amazon Fire TV Omni QLED отображает искусство и чувствует ваше присутствие
- Как сбросить Apple AirPods и AirPods Pro
- Apple AirPods Pro 2 против AirPods Pro: что нового?
Как откалибровать телевизор
Вы можете получить более качественное изображение от телевизора, откалибровав его. Профессиональная калибровка — это трудоемкий и дорогостоящий процесс, требующий специального оборудования и обучения, но вы также можете настроить свой телевизор, чтобы он выглядел лучше, потратив всего 30–40 долларов на тестовый диск и потратив полчаса на то, чтобы поиграться с некоторыми настройками.
Я сертифицированный ISF калибратор телевизоров, и эти инструкции проведут вас через очень простой процесс калибровки, основанный на методах Imaging Science Foundation(Opens in a new window) и не требуют от вас никакого опыта. Все, что вам нужно сделать, это заказать эталонный и калибровочный диск Spears & Munsil(откроется в новом окне). Текущая версия диска — это Ultra HD Blu-ray, поэтому для его просмотра вам понадобится проигрыватель UHD Blu-ray (или PlayStation 5, Xbox One или Xbox Series X). Тем не менее, вы все еще можете найти более старый диск Spears & Munsil HD Benchmark 2nd Edition(открывается в новом окне), который работает на стандартном проигрывателе Blu-ray. Он так же хорошо работает для настройки цвета и контрастности — просто использует контент 1080p вместо 4K.
Диск Spears & Munsil — очень полезный инструмент для тех, кто хочет откалибровать свой телевизор или просто узнать больше о том, как работают видеосигналы. Он рекомендован основателем и президентом ISF Джоэлом Сильвером. Он поставляется с подробными инструкциями как на диске, так и в прилагаемом буклете, но многие из них не нужны, и ими можно просто пренебречь, если только вы не профессионал и не знакомы с калибровкой телевизора.
Теперь, прежде чем начать, я отмечу, что большинство телевизоров, которые я тестировал за последние два года, предлагают превосходную точность цветопередачи в стандартном динамическом диапазоне (SDR) из коробки, во многих случаях с точностью до стандартов вещания при использовании правильная предустановка изображения. Они также имеют тенденцию быть довольно точными при отображении сигнала с высоким динамическим диапазоном (HDR) и в обоих случаях также демонстрируют очень хорошие показатели контрастности.
Следуя нашему руководству по лучшим настройкам изображения для вашего телевизора, вы можете получить впечатления от просмотра, которые настолько близки к идеальным, насколько это возможно для данной панели, без прохождения более тщательного процесса калибровки.
Однако, если вам интересно, как работает калибровка телевизора, или вы хотите настроить изображение на более детальном уровне, читайте дальше.
Как PCMag тестирует телевизоры
1. Найдите лучший режим изображения
Вы получите наилучшие результаты, начав с правильного режима изображения. Это общий режим, который диктует многие индивидуальные настройки изображения вашего телевизора и часто включает некоторые параметры более высокого уровня для выполнения калибровочных настроек.
В идеале ваш телевизор должен иметь режим изображения ISF, что означает, что он предоставляет полный набор настроек для выполнения полной калибровки (вам не нужно трогать большинство из них, это для профессионалов). В противном случае найдите любой режим «Кино» или «Театр» и начните оттуда. Если они недоступны, ищите Custom. Держитесь подальше от любых режимов Vivid, Game или Sports.
2. Используйте настройку «Теплая цветовая температура»
Как только вы найдете подходящий режим, найдите настройку «Температура цвета» и убедитесь, что она установлена на «Теплый». Это работает с режимом изображения, обеспечивая для большинства современных телевизоров довольно точные цвета по всем направлениям. Вы можете получить точную точность уровней цвета с полной калибровкой баланса белого/RGBCMY, но для этого требуется специалист по калибровке со специальным оборудованием. Большинству потребителей подойдет предустановка самой теплой цветовой температуры.
3. Отключите ненужные функции изображения
Ваш телевизор, вероятно, поставляется с несколькими опциями, позволяющими на лету настраивать параметры изображения, чтобы они идеально соответствовали тому, что вы смотрите. У них есть свое место, но они губительны для калибровки. Вы должны убедиться, что тестовые шаблоны, которые вы просматриваете, отображаются с фиксированными настройками и что телевизор не регулирует их, пока вы работаете.
В меню настроек изображения вашего телевизора найдите любое подменю, которое звучит как Расширенное изображение, Экспертное изображение или Параметры изображения. Отключите любую функцию со словами Adaptive, Dynamic, Motion, Processing или Smoothing. Пока вы там, убедитесь, что Overscan отключен, если это возможно (это поможет на следующем шаге).
Между прочим, отключение любых функций, улучшающих движение, уменьшит этот резкий эффект мыльной оперы, который не нравится большинству людей. Улучшения движения имеют свое место, часто в спортивных состязаниях или видеоиграх, но большинство фильмов и телешоу гораздо приятнее смотреть, когда они отключены.
Наше руководство по частоте обновления предлагает более подробное объяснение того, что делают эти режимы, и имеет ли значение частота вашего телевизора 60, 120 или 240 Гц.
4. Проверка геометрии изображения
Независимо от того, как вы отрегулируете другие настройки, ваш телевизор будет выглядеть лучше, если он настроен на отображение того, что вы смотрите, с правильным соотношением сторон. Это может быть проблемой для кабельных приставок, если вы переключаетесь между каналами HD и SD, но в противном случае вы сможете настроить все так, чтобы изображения отображались в исходном разрешении. Найдите кнопку на пульте дистанционного управления или параметр в меню «Изображение» под названием «Соотношение сторон», «Размер изображения» или «Масштаб». Убедитесь, что для него установлено значение «Обычный» или «Просто сканирование». Не выбирайте ничего под названием «Широкий», «Масштаб», «3:4» или «16:9»..
Проверить правильность геометрии изображения можно с помощью диска Spears & Munsil. В разделе «Расширенное видео» выберите «Настройка», а затем «Кадрирование». Появится тестовый шаблон, отображающий границы различных разрешений. Если вы используете стандартный диск Blu-ray, белые стрелки, указывающие на линии 1920 x 1080, будут касаться края экрана (это также применимо, если вы используете телевизор 4K; ваш проигрыватель увеличит изображение) . Если вы используете диск Ultra HD Blu-ray, стрелки, указывающие на строки 3840 x 2160, будут касаться края экрана.
5. Установить контрастность
Здесь диск Spears & Munsil становится действительно полезным. Вы собираетесь настроить параметры яркости и контрастности, используя тестовые таблицы PLUGE на диске. В главном меню диска выберите Video Calibration, а затем Contrast. Настройте параметр «Контраст» на телевизоре так, чтобы полоски с цифрами ниже 238 были отчетливыми оттенками серого, а полоски с цифрами выше 238 — белыми. Серые прямоугольники, окружающие десять цветных квадратов вверху и внизу экрана, должны быть видны, а градиент в середине должен плавно снижаться от белой полосы в центре до черной по бокам.
6. Настройка яркости
Звучит парадоксально, но настройка яркости вашего телевизора на самом деле регулирует уровень черного. Нажмите вправо на пульте дистанционного управления, чтобы перейти к шаблону проверки яркости. Увеличивайте яркость телевизора до тех пор, пока не станут видны все четыре серые полосы посередине, затем медленно уменьшайте яркость до тех пор, пока не станут видны только две правые полосы, а две левые полосы не исчезнут на заднем плане.
7. Запишите свои настройки
Если вы следовали этим инструкциям, ваш телевизор теперь должен быть откалиброван так, как это может быть без профессионального оборудования. Игнорируйте инструкции по настройке цвета или резкости в меню «Калибровка видео»; подавляющее большинство телевизоров, проданных за последние несколько лет, отсортировали эти настройки по умолчанию, которые работают довольно хорошо, и попытка их изменить может привести к ошибкам изображения.
Вы можете проверить свои результаты, зайдя в меню “Демонстрационные материалы” и просмотрев несколько видеоклипов. Они должны выглядеть полными деталей как в свете, так и в тени, с отчетливыми мелкими текстурами. Цвета должны выглядеть естественными, а не кричащими или окрашенными в синий или розовый цвет.
Запишите настройки изображения, настройки цветовой температуры и любые функции, которые вы отключили, а также уровни яркости и контрастности. Если вы будете вносить изменения в будущем, вы можете исправить любые проблемы, возникающие с изображением, сбросив настройки телевизора к настройкам по умолчанию и используя свои заметки.
