С точки зрения используемого холодо- или теплоносителя многозональные системы могут быть воздушными (VAV) и комбинированными (рис. 1): водо-воздушными (чиллер–фанкойлы) или фреоно-воздушными (VRF). Причем выбор энергоносителя влияет на конструктивно-компоновочные и эксплуатационно-энергетические характеристики системы, но зачастую не является определяющим для функционально-технологических критериев. Это означает, что решить задачу многозонального кондиционирования помещений вполне возможно как с помощью воздушных СКВ, так и с помощью комбинированных водяных или фреоновых. Все возложенные на систему функции по поддержанию требуемых параметров воздушной среды будут выполнены. Однако системы различны, следовательно, при одинаковом функциональном результате будут получены различные величины габаритов оборудования, расходов энергии, капитальных затрат и т.д.Выбору оптимального варианта многозональных систем кондиционирования воздуха посвящено множество исследований [1], он должен производиться с учетом многих факторов. В первую очередь необходимо определить основные критерии для каждого варианта системы кондиционирования. Поэтому никогда нельзя заранее сказать, что для какого-нибудь объекта однозначно будет оптимальна именно система VRF или чиллер–фанкойл. В конечном итоге, выбор типа системы кондиционирования определяется рядом критериев для каждого случая (габариты, цена, предел потребляемой мощности, скорость монтажа, уровень шума и т.д.). Но в данной статье рассматриваются именно принципы расчета многозональных систем кондиционирования, которые как раз являются общими для всех систем данного класса. Традиционно в нашей стране сильна теоретическая база по воздушным системам кондиционирования. В частности воздушным многозональным системам посвящена книга А.Г. Сотникова «Системы кондиционирования и вентиляции с переменным расходом воздуха» [2].Однако развитие климатической техники во второй половине XX в показало значительные преимущества комбинированных систем кондиционирования: тепловую и влажностную нагрузку несут местные кондиционеры (фанкойлы или внутренние блоки VRF), а чистоту воздуха поддерживают системы вентиляции или центральные воздушные кондиционеры. По целому ряду функциональных особенностей комбинированные системы кондиционирования можно отнести к многозональным, сегодня они широко применяются благодаря своим следующим преимуществам:
1. А.А. Рымкевич. Системный анализ оптимизации общеобменной вентиляции и кондиционирования воздуха.— М.: «Стройиздат», 1990. 2. А.Г. Сотников. Системы кондиционирования и вентиляции с переменным расходом воздуха. — Л.: «Стройиздат», 1984. 3. М.Г. Тарабанов. Расчет систем кондиционирования воздуха с центральными кондиционерами и фанкойлами. АВОК, №2/2005. 4. О.Я. Кокорин. Энергосберегающие системы кондиционирования воздуха для помещений и зон в многокомнатных и многозонных административно-общественных зданиях. Журнал «C.O.K.», №8/2005. 5. P.O. Fanger. Thermal comfort; Analysis and Application in Environmental Engineering. McGraw-Hill Book Company, N.Y., 1973. 6. С.И. Бурцев, Ю.Н. Цветков. Тепловой и газовый комфорт с учетом индивидуальных особенностей человека. «Теплоэнергоэффективные технологии», №1/2002. 7. С.В. Брух. Вероятностный метод выбора расчетной температуры внутреннего воздуха при проектировании многозональных систем кондиционирования. Арктический СНИП, №1/2003. 8. С.В. Брух. Тепловлажностный режим помещений с VRF-системами кондиционирования. Журнал «C.O.K.», №9/2005. 9. GENERAL. VRF-система серии S. Технические данные и проектирование. 2005.

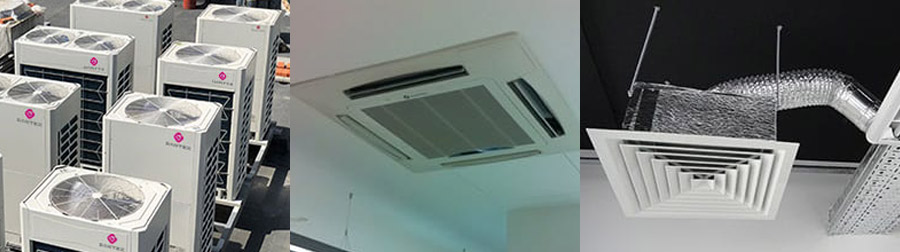

Что такое кондиционирование воздухаКондиционирование воздуха – это создание и автоматическое поддержание (регулирование) в закрытых помещениях всех или отдельных параметров (температуры, влажности, чистоты, скорости движения) воздуха на определенном уровне с целью обеспечения оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей или ведения технологического процесса. Кондиционирование воздуха осуществляется комплексом технических средств, называемым системой кондиционирования воздуха (СКВ). В состав СКВ входят технические средства забора воздуха, подготовки, то есть придания необходимых кондиций (фильтры, теплообменники, увлажнители или осушители воздуха), перемещения (вентиляторы) и ео распределения, а также средства хладо- и теплоснабжения, автоматики, дистанционного управления и контроля. СКВ больших общественных, административных и производственных зданий обслуживаются, как правило, комплексными автоматизированными системами управления. Автоматизированная система кондиционирования поддерживает заданное состояние воздуха в помещении независимо от колебаний параметров окружающей среды (атмосферных условий). Основное оборудование системы кондиционирования для подготовки и перемещения воздуха агрегатируется (компонуется в едином корпусе) в аппарат, называемый кондиционером. Во многих случаях все технические средства для кондиционирования воздуха скомпонованы в одном блоке или двух блоках, и тогда понятия “СКВ” и “кондиционер” однозначны. Признаки классификации систем кондиционированияПрежде чем перейти к классификации систем кондиционирования, следует отметить, что общепринятой классификации СКВ до сих пор не существует, и связано это с многовариантностью принципиальных схем, технических и функциональных характеристик, зависящих не только от технических возможностей самих систем, но и от объекта применения (кондиционируемых помещений). Современные системы кондиционирования могут быть классифицированы по следующим признакам:
Комфортные СКВКомфортные системы кондиционирования воздуха предназначены для создания и автоматического поддержания температуры, относительной влажности, чистоты и скорости движения воздуха, отвечающих оптимальным санитарно-гигиеническим требованиям для жилых, общественных и административно-бытовых зданий или помещений. Технологические СКВТехнологические системы кондиционирования воздуха предназначены для обеспечения параметров воздуха, в максимальной степени отвечающих требованиям производства. Технологическое кондиционирование в помещениях, где находятся люди, осуществляется с учетом санитарно-гигиенических требований к состоянию воздушной среды. Центральные СКВ
Снабжаются извне холодом (доставляемым холодной водой или хладагентом), теплом (доставляемым горячей водой, паром или электричеством) и электрической энергией для привода электродвигателей вентиляторов, насосов и пр. Центральные системы кондиционирования воздуха расположены вне обслуживаемых помещений и кондиционируют одно большое помещение, несколько зон такого помещения или много отдельных помещений. Иногда несколько центральных кондиционеров обслуживают одно помещение больших размеров (производственный цех, театральный зал, закрытый стадион или каток). Центральные СКВ оборудуются центральными неавтономными кондиционерами, которые изготавливаются по базовым (типовым) схемам компоновки оборудования и их модификациям. Центральные системы кондиционирования воздуха обладают следующими преимуществами:
Несмотря на ряд достоинств центральных СКВ, надо отметить, что крупные габариты и проведение сложных монтажно-строительных работ по установке кондиционеров, прокладке воздуховодов и трубопроводов часто приводят к невозможности применения этих систем в существующих реконструируемых зданиях. Местные СКВМестные системы кондиционирования воздуха разрабатывают на базе автономных и неавтономных кондиционеров, которые устанавливают непосредственно в обслуживаемых помещениях. Достоинством местных СКВ является простота установки и монтажа. Такая система может применяться в большом ряде случаев:
Автономные СКВАвтономные системы кондиционирования воздуха снабжаются извне только электрической энергией, например, кондиционеры сплит-систем, шкафные кондиционеры и т.п. Такие кондиционеры имеют встроенные компрессионные холодильные машины, работающие, как правило, на фреоне-22. Автономные системы охлаждают и осушают воздух, для чего вентилятор продувает рециркуляционный воздух через поверхностные воздухоохладители, которыми являются испарители холодильных машин, а в переходное или зимнее время они могут производить подогрев воздуха с помощью электрических подогревателей или путем реверсирования работы холодильной машины по циклу так называемого “теплового насоса”. Наиболее простым вариантом, представляющим децентрализованное обеспечение в помещениях температурных условий, можно считать применение кондиционеров сплит-систем. Неавтономные СКВНеавтономные системы кондиционирования воздуха подразделяются на:
Однозональные центральные СКВОднозональные центральные системы кондиционирования воздуха применяются для обслуживания больших помещений с относительно равномерным распределением тепла и влаговыделений, например, больших залов кинотеатров, аудиторий и т.п. Такие СКВ, как правило, комплектуются устройствами для утилизации тепла (теплоутилизаторами) или смесительными камерами для использования в обслуживаемых помещениях рециркуляции воздуха. Многозональные центральные СКВМногозональные центральные системы кондиционирования воздуха применяют для обслуживания больших помещений, в которых оборудование размещено неравномерно, а также для обслуживания ряда сравнительно небольших помещений. Такие системы более экономичны, чем отдельные системы для каждой зоны или каждого помещения. Однако с их помощью не может быть достигнута такая же степень точности поддержания одного или двух заданных параметров (влажности и температуры), как автономными СКВ (кондиционерами сплит-систем и т.п.) Прямоточные СКВПрямоточные системы кондиционирования воздуха полностью работают на наружном воздухе, который обрабатывается в кондиционере, а затем подается в помещение. Рециркуляционные СКВРециркуляционные системы кондиционирования воздуха, работают без притока или с частичной подачей (до 40%) свежего наружного воздуха или на рециркуляционном воздухе (от 60 до 100%), который забирается из помещения и после его обработки в кондиционере вновь подается в это же помещение. Классификация кондиционирования воздуха по принципу действия на прямоточные и рециркуляционные обуславливается, главным образом, требованиями к комфортности, условиями технологического процесса производства либо технико-экономическимим соображениями. СКВ с качественным регулированиемЦентральные системы кондиционирования воздуха с качественным регулированием метеорологических параметров представляют собой широкий ряд наиболее распространенных, так называемых одноканальных систем, в которых весь обработанный воздух при заданных кондициях выходит из кондиционера по одному каналу и поступает далее в одно или несколько помещений. При этом регулирующий сигнал от терморегулятора, установленного в обслуживаемом помещении, поступает непосредственно на центральный кондиционер. СКВ с количественным регулированиемСистемы кондиционирования воздуха с количественным регулированием подают в одно или несколько помещений холодный или подогретый воздух по двум параллельным каналам. Температура в каждом помещении регулируется комнатным терморегулятором, воздействующим на местные смесители (воздушные клапаны), которые изменяют соотношение расходов холодного и подогретого воздуха в подаваемой смеси. Двухканальные системы используются очень редко из-за сложности регулирования, хотя и обладают некоторыми преимуществами, в частности, отсутствием в обслуживаемых помещениях теплообменников, трубопроводов тепло-холодоносителя, возможностью совместной работы с системой отопления, что особенно важно для существующих зданий, системы отопления которых при устройстве двухканальных систем могут быть сохранены. Недостатком таких систем являются повышенные затраты на тепловую изоляцию параллельных воздуховодов, подводимых к каждому обслуживаемому помещению. Двухканальные системы так же, как и одноканальные, могут быть прямоточными и рециркуляционными. Степень обеспечения метеорологических условийКондиционирование воздуха, согласно СниП 2.04.05-91, по степени обеспечения метеорологических условий, подразделяется на три класса:
Создаваемое вентиляторами давлениеПо давлению, создаваемому вентиляторами центральных кондиционеров, системы кондиционирования воздуха подразделяются на системы
“Мир Климата – Заказчику”. Спецвыпуск, февраль 2001 года. Ассоциация предприятий индустрии климата – АПИК. |
все варианты установок на климатическом рынке
Качественная и грамотно спроектированная система воздушного кондиционирования (СВК) в помещении – залог комфортного микроклимата в доме, в офисе или в общественном пространстве. А это десятки приятных моментов в кругу родных. Сотни довольных сотрудников. Тысячи счастливых улыбок покупателей или гостей. О том, какие системы кондиционирования представлены сегодня на рынке, расскажем в этой статье.
Типы кондиционеров и СВК
Конкретный вид устройства выбирается, исходя из размеров помещения, его предназначения и особенностей архитектуры. Например, в публичной художественной галерее в приоритете четкое соблюдение заданного температурного режима. А в частном доме добавляются внешняя эстетика и шумоизоляция.
На рынке существуют разные модели систем воздушного кондиционирования. Для жилых помещений, для административных и государственных учреждений, а также для промышленных зданий. С помощью дополнительных аксессуаров и приборов любую систему можно автоматизировать. Автономная и бесперебойная работа – одно из обязательных требований независимо от типа кондиционера и места его установки. Оборудовать кондиционером можно практически любые помещения.
По внешнему виду все они разделяются на моноблоки и сплит-системы. Моноблоки представляют собой единую конструкцию, в которой есть все необходимые элементы для движения фреона по холодильному контуру. Сплит-система – это кондиционер, состоящий из двух частей. Первая представляет собой внутренний блок и устанавливается непосредственно внутри помещения. Здесь расположены фильтры, вентилятор, теплообменник, плата управления и т.д. Вторая часть (внешний блок) вынесена на улицу. В ней находятся все шумные детали.
Кондиционирование воздуха на промышленных предприятиях требует немного более сложной конструкции. Как и на полупромышленных объектах, например, в магазинах. У таких систем воздухообмена больше вентиляторов, фильтров, клапанов. Но принцип работы от этого не меняется. Теплый воздух всасывается внутрь воздуховода, под давлением проходит сквозь охлаждающие элементы и выходит уже нужной температуры.
Кондиционеры для квартиры и частного дома
Самым популярным вариантом кондиционера для жилого пространства является бытовая сплит-система. Блоки в ней располагаются на стене. Такие домашние кондиционеры рассчитаны, как правило, на охлаждение конкретных комнат, поэтому имеют не очень большую мощность. В случае полупромышленного использования ее рекомендуется увеличить. Компрессор находится на улице. Внутри помещения совершенно тихо. Это отличное решение для жилых пространств.
Мульти-сплит системы кондиционирования
Мульти-сплит системы охлаждения воздуха – ближайшие родственники предыдущего варианта кондиционера. Отличие только в том, что к одному внешнему блоку можно подключить до пяти внутренних. Они устанавливаются на фасадах исторических зданий или современных домов со сложной системой согласования внешнего вида с городом. Установка может быть произведена и на земле, рядом со зданием. Ошибочно думать, что такие мультисистемы лучше или дешевле простых бытовых кондиционеров. Разработчики отмечают, что «начинка» в них чуть сложнее, т.к. возрастает нагрузка на центральный блок. Да и сама установка стоит дороже.
Многозональные системы
Все это время мы говорили о кондиционерах, где используются внутренние блоки одного типа. Они удобны для помещений, идентичных по тепловой нагрузке. Но на практике таких не много.
Представьте современное офисное здание с множеством кабинетов, несколькими конференц-залами, столовой, просторным холлом и складом на цокольном этаже. Каждое помещение имеет разный метраж и, соответственно, разную тепловую нагрузку. Обеспечить комфортную температуру в этом случае помогают многозональные сплит-системы кондиционирования. Что это такое?
Это система воздуховодов, в которых к одному внешнему блоку можно подключить несколько внутренних элементов с изменяемым расходом хладагента. В результате получается разветвленная система блоков, соединенных трубами. За счет специальных электронных терморегулирующих клапанов (ЭРТВ), в каждом блоке контролируется расход фреона. А в помещении устанавливается оптимальная температура без резких скачков.
Такие сложные системы кондиционирования на профессиональном языке называются VRV-системы или мультизональные системы. Общая длина всей конструкции в собранном виде может быть до 1000 м. Допустимы перепады по высоте до 50 м. Количество внутренних блоков обычно составляет максимум 64 штуки, а управление каждым может осуществляться с центрального пульта или индивидуально. Из существенных минусов – только шум, издаваемый регулирующим клапаном.
Кондиционирование «чиллер-фанкойл»
Отличие этой системы от предыдущих в том, что между внутренним и наружным блоком циркулирует не фреон, а вода или любая другая незамерзающая жидкость. Именно за счет ее движения воздух в помещении охлаждается.
Холодильная машина (чиллер) охлаждает воду. Внутренний блок, расположенный непосредственно в помещении (фанкойл), принимает эту воду по системе теплоизолированных труб от насосной станции. Без нее не было бы необходимого давления и, как следствие, циркуляции воды. Систему чиллер-фанкойл используют на больших площадях, где расстояния не позволяют устанавливать классические сплит-системы. В этом случае мощность всей установки зависит только от мощности насосов. Вода двигается по обычным водопроводным трубам. А количество фанкойлов не ограничено. Это очень мощный кондиционер.
Крышные установки
Представьте огромный торговый центр. На его фасаде нет никаких кондиционеров. Зато есть на крыше. Для обеспечения воздухообмена на объектах типа спортивных комплексов, концертных залов, выставочных площадей и торговых центров используют мощные крышные установки. Это благодаря их работе даже в самый жаркий летний день внутри всегда комфортная прохлада. Кондиционеры на крыше позволяют сохранить эстетичный вид фасадов здания. В них внутренний воздух сначала смешивается с внешним, потом проходит через систему фильтрации, охлаждения, нагрева, увлажнения. И только затем попадает вновь в здание.
Супер точные системы кондиционирования
Раз мы заговорили о заборе воздуха из окружающей среды, расскажем и о кондиционерах, работающих только по принципу рециркуляции. Так называемых прецизионных (супер точных) кондиционерах. Эти установки захватывают воздух из комнаты, охлаждают (реже – нагревают) его до нужной температуры, а затем подают обратно. Модели с дополнительными функциями в процессе еще и увлажняют его.
Центральные кондиционеры
Именно такие устройства установлены в большинстве больниц, школ и детских садов. Они способны обслуживать большие территории годами. Они дешевле и проще в ремонте и сервисе, хотя требуют значительных инвестиций на этапе проектирования и строительства здания. Их работа не полностью автономна. Требуется подключение воды, электричества, вывода всех технических и инженерных коммуникаций и т.д. Однако центральные кондиционеры позволяют очищать, увлажнять, нагревать, охлаждать воздух, а также регулировать его подачу извне. Среди них выделяют прямоточные модели с забором воздуха только с улицы. И модели с рециркуляцией воздуха, забранного в помещении.
Теперь, зная об особенностях разных систем кондиционирования, вы сможете выбрать ту, которая отвечает потребностям именно ваших помещений. Воздух комфортной температуры – обязательное условие для качественного труда и отдыха.
Если необходимо подать в несколько кондиционируемых помещений приточный воздух с разными температурно-влажностными параметрами, можно установить многозональную систему. Подача приточного воздуха с разными параметрами может быть необходима как при различных, так и при одинаковых требованиях к воздуху в разных помещениях. При одинаковых требованиях к воздуху помещения должны быть расположены на разной высоте здания или иметь различную ориентацию по сторонам света.
В таких системах воздух сначала обрабатывается в центральном кондиционере, а затем уже перед поступлением в различные хоны или в комнаты с разными требованиями к воздуху он доводится до заданных параметров.
Многозональные системы кондиционирования воздуха бывают нескольких схем. Многозональная система с регулированием расхода воздуха является одной из самых простых схем (рис. III.65). Такая схема определяется максимальными расходами приточного воздуха для отдельных зон с учетом коэффициента одновременности расходов. Параметры приточного воздуха регулируются путем изменения его расхода в отдельной зоне. В кондиционируемых помещениях устанавливают датчики температуры, которые передают на исполнительные механизмы командный импульс. Последние в свою очередь регулируют степень открытия воздушных клапанов.
На рисунке III.66 изображена многозональная система с позонным охлаждением или подогревом воздуха. В отдельных зонах помещения устанавливают доводчики (охладитель или нагреватель воздуха). Степень охлаждения или подогрева воздуха регулируется путем изменения объема воздуха, циркулирующего через доводчик хладоносителя (теплоносителя). При этом не изменяется объем приточного воздуха.
В межзональных системах с эжекционными кондиционерами – доводчиками (рис. III.67) в отдельных зонах за счет эжектирующего действия основного потока воздуха к приточному воздуху добавляется рециркуляционный. Иногда рециркуляционный воздух подмешивается при помощи вентилятора.
Многозональные двухканальные системы снабжены двумя центральными кондиционерами: в одном образуется холодный воздух, в другом – горячий. Из них холодный и горячий воздух поступает по отдельным воздуховодам в специальные смесительные устройства. Благодаря установленным в помещениях терморегуляторам образуется смесь воздуха заданной температуры.
что это и как это работает
Кондиционирование помещения- это сложный технологический процесс, который позволяет поддерживать необходимую температуру в помещении. Температурный контроль осуществляется в автоматическом режиме.
Помимо всего прочего кондиционирование в некоторых случаях осуществляет контроль влажности, в некоторых случаях возможна ионизация воздуха. Основным видом деятельности кондиционеров, является поддержание необходимых метеорологических условий, необходимых для комфорта или поддержания рабочего процесса.
Процесс кондиционирования помещения, реализуется при помощи целого комплекса различных технических средств, называемых системой кондиционирования воздуха (СКВ). В состав данной системы входят различные фильтры, осушители или увлажнители воздуха,а также теплообменники. Кроме того, в систему входят вентиляторы, средства контроля или дистанционного управления, а также системы охлаждения или теплообеспеспечения.
Стоит отметить, что промышленные системы и другие решения, которые обслуживают здания и помещения с большой площадью, имеют дополнительные автоматизирующие системы, которые управляются микропроцессорами на основе заданных данных оператором установки.
В том случае, если система кондиционирования воздуха, размещается в одном корпусе или состоит из двух блоков, то определение «кондиционер» становится применимым к данной системе
Существует множество разновидностей кондиционеров. Интересным фактом, является, то что не существует какой-либо точной классификации , по причинам многовариативности и больших различий в технической и функциональных характеристиках. Помимо всех перечисленных факторов точная классификация невозможна и по причине разнообразия объектов применения кондиционеров.
Классификация
Современные системы кондиционирования воздуха можно классифицировать по ряду признаков:
- По объекту применения. Использование в целях комфорта или технологичного процесса. Под комфортным применением, обычно подразумевается использование кондиционера в домашнем или административном помещении.
- Расположение кондиционера. Учитывается локальное расположение системы кондиционирования воздуха-местное или центральное.
- По количеству зон обслуживания. Выделяют однозональные и многозональные системы кондиционирования.
- По степени обеспечения метеоусловий в обслуживаемом помещении. Всего, существует три класса обслуживания:
- Класс — гарантирует наличие требуемых метеорологических условий в соответствии с утверждёнными нормативными документами.
- Класс — гарантирует требуемые санитарно-технические или гигиенические нормы.
- Класс — гарантирует нормы охлаждения помещения, в том случае, если в тёплое время года, с поставленной задачей не может справиться вентиляция.
- Регулирование параметров выходящего воздуха. Однотрубные или двухтрубные (качественные или количественные).
- Различают автономные и не автономные системы кондиционирования, по наличию в них собственного источника холода/тепла.
Помимо вышеперечисленной классификации, существуют системы запрограммированные на изменение метеоусловий в обслуживаемом помещении в определённый период времени.
Виды кондиционеров
Системы кондиционирования воздуха, также можно разделить по типовой принадлежности:
- Сплит-системы. Данный вид систем имеет очень много разновидностей и является самым распространённым. Различают сплит-системы по форме и креплению: настенные, напольные, колонного типа. Также можно выделить различия в системе обслуживания: многозональные кондиционеры с расходом хладагента, имеющим возможность замены и кассетного типа.
- Системы с чиллер-фанкойл. Основным отличием является то, что охлаждающим элементом , является не хладагент, а вода. Специальное охлаждающее устройство «чиллер» понижает температуру воды. В некоторых системах чиллер-фанкойл, вместо воды используется незамерзающая жидкость. Чиллер- это фреоновый кондиционер, с одной лишь разницей, что через испаритель проходит вода, а не воздух. С помощью насоса по системе трубопровода вода поступает к фанкойлам. Количество подключенных фанкойлов может достигать большого числа- это зависит от мощности насоса чиллера.
- Прецизионные кондиционеры. Данный тип является высокоточным и предназначен для контроля микроклимата в помещениях с повышенной чувствительностью оборудования. Прецизионные кондиционеры, как правило относятся к шкафному типу. Стоит отметить, что помещения технологического типа обладают повышенными значениями тепловых нагрузок, в отличии от бытовых. Отличительной особенностью данного вида систем, является их бесперебойная работа 24 часа в сутки.
- Канальные кондиционеры. Система такого типа относится к разновидности сплит-систем. Наружный блок соединяется с внутренним посредством воздуховода. Особенностью данного типа, является то, что к внутреннему блоку, находящемся в меж потолочном пространстве, можно подключать несколько внутренних. Система канального кондиционера идеально подходит для помещений с натяжными потолками, кроме того изгибы воздуховодов можно корректировать индивидуально, что позволяет охлаждать несколько комнат при любой планировке квартиры. Стоит отметить, что данный вид кондиционера способен не только нагревать и охлаждать воздух, но и примешивать к нему наружный, что очень благоприятно сказывается на микроклимате в помещении.
- Мультизональные VRV и VRF системы. Данный вид имеет вид улучшенной системы мультисплит кондиционирования. К одному наружному блоку, как и в случае с мультисплит системой подключается несколько внутренних, но в случае с VRV может достигать нескольких десятков. Как и в случае со сплит-системами, системы типа VRV имеют свои разновидности (кассетные, напольные, настенные, колонные и т.п.). Мощность варьируется от 2-х до 25 Квт. Отличительной чертой данной системы, является, то что все её блоки подключаются к единой системе медных трубопроводов или так называемой трассе. Общая трасса состоит из двух- трёх медных труб, к которым в свою очередь возможно подключить до трёх внешних блоков и тридцати внутренних. Такое технологическое решение позволяет расширить систему, если в будущем появится необходимость. Интересным фактом о данной системе, является, то, что обозначение VRV(дословный перевод-переменный объём хладагента) принадлежит компании Daikin, которая первая запатентовала данную систему. На сегодняшний день у других производителей присутствует название VRF (переменный поток хладагента), что по-сути является обозначением той же самой технологии, но не нарушает авторских прав.
Проектирование и расчёт кондиционирования
Особенную важность имеет анализ, а также расчёт и проектирование кондиционирования воздуха. Одним из наиболее важных моментов в расчётах является вычисление избытков тепловой энергии, которые бывают, как внутренние, так и внешние. К внутренним источникам тепла можно отнести работу бытовой техники и присутствие людей. К внешним источникам тепловой энергии можно отнести солнечную радиацию. Немаловажным фактором при расчётах, является и шумоизоляция. Все выполняемые операции с расчётами ,руководствуются экономической целесообразностью и соблюдением правил и нормативов предъявляемых к определённому помещению. Вопрос цены также важен при расчёте энергопотребления системы кондиционирования воздуха, а также выполнения работ по монтажу оборудования. Для получения точных расчётов необходимо точно знать тип и вид кондиционера, а так же специфику работы именно с конкретной моделью. При проведении проектировочных работ, имеет место, учитывать и такой фактор, как автоматический или дистанционный способ управления кондиционером.
Типы систем кондиционирования
Если говорить о типах систем кондиционирования, то здесь наблюдается большое разнообразие, так как существуют и устройства для квартиры, и приборы для административных зданий, и агрегаты для промышленных помещений. Автоматизация систем кондиционирования воздуха в данном случае достигается использованием дополнительного оборудования.
Они могут быть выполнены в виде моноблока или двухкомпонентного устройства – сплит-системы. Первые имеют в одном корпусе все элементы, обеспечивающие движение фреона по холодильному контуру. У вторых более шумные детали вынесены в наружный блок, размещаемый на улице, а во внутреннем (комнатном) остаются фильтры, вентилятор, испарительный радиатор, иногда плата управления и другие нешумные детали.
Устройство любой СКВ, работающей на фреоне, предполагает наличие таких важных элементов, как:
- компрессор, осуществляющий сжатие и всасывание хладагента;
- теплообменники испарительного и конденсаторного типа, через которые передается тепловая энергия от фреона к окружающей среде;
- вентиляторы, обеспечивающие обдув теплообменников;
- фильтры механической очистки + нередко фильтры тонкой очистки;
- плата управления, отвечающая за работу всей электроники;
- регулятор потока (ТРВ или капиллярная трубка) для дозированной подачи жидкого хладагента из конденсатора в испаритель;
- 4-ходовый клапан у «теплых» кондиционеров, перенаправляющий хладагент в другую сторону.
Устройство системы кондиционирования воздуха промышленного типа гораздо сложнее. В том же чиллере может быть несколько рядов вентиляторов или определенное количество трехходовых клапанов, изменяющих направление движения воды у чиллера с водяным охлаждением конденсатора.
Самая простая принципиальная схема системы кондиционирования воздуха показана здесь. На ней отражены все основные составляющие компрессионного цикла охлаждения вместе с соединяющими коммуникациями.
Практически во всех СКВ принципиальная схема цикла идентична. Представить цикл охлаждения можно и в виде графического изображения, как на рисунке. Здесь левая часть кривой – это состояние насыщенной жидкости, правая – состояние насыщенного пара. В точке соединения фреон может быть в любом состоянии.

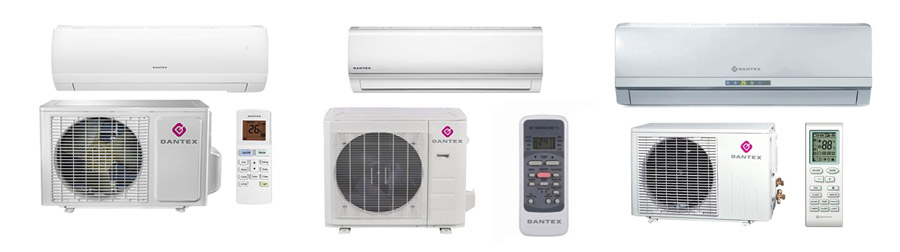

Бытовые кондиционеры
Как уже говорилось, существуют системы кондиционирования воздуха для жилых помещений – это бытовые сплит-системы, и промышленные – для обеспечения нужд производства или других промышленных и технологических объектов. Есть так называемые полупромышленные или коммерческие системы, которые монтируют в офисах, магазинах, административных помещениях и на других общественных объектах.
К системам кондиционирования для квартиры можно отнести настенные, напольно-потолочные, кассетные, канальные и колонные сплит-систем, а также оконные и мобильные моноблоки, которые отличаются по конструкции внутреннего блока. Они же часто применяются в качестве полупромышленных устройств, но только с увеличенным мощностным диапазоном. Самым популярным бытовым устройством для охлаждения является настенный сплит, но его мощностной потенциал ограничен, так как у пользователей бытовых приборов нет потребности в сильной струе охлажденного воздуха.
У сплит-систем компрессор находится во внешнем блоке, поэтому работа таких приборов совершенно бесшумна. Если внутренних блоков, соединенных с внешним электрическими проводами и фреоновой трассой, несколько, то речь уже идет о мульти-сплит системе кондиционирования воздуха. К наружному модулю можно присоединить от 2 до 9 внутренних.
Мульти сплит-системы
Мульти сплит-системыСистема мульти сплит отлична от простого сплита способом подключения блоков. Дело в том, что мульти система позволяет одновременно подключать некоторое количество внутренних блоков. Чаще МСС устанавливают в том, случае, если по техническим причинам невозможно поставить сразу несколько простых сплит систем. Также она используется для того, чтобы предотвратить появление каких — либо повреждений на фасаде здания в случае установки несколько наружных блоков.
Некоторые люди по каким-то причинам считают, что МСС стоит гораздо дешевле, чем несколько простых сплитов. Однако, во внешнем блоке МСС установлена дорогая современная автоматика, которая влияет на его стоимость и увеличивает ее в несколько раз, в отличие от простого оборудования. Возрастает и стоимость ее установки, так как увеличивается количество материала на коммуникации и подачу фреона. Соответственно, МСС стоит значительно дороже.

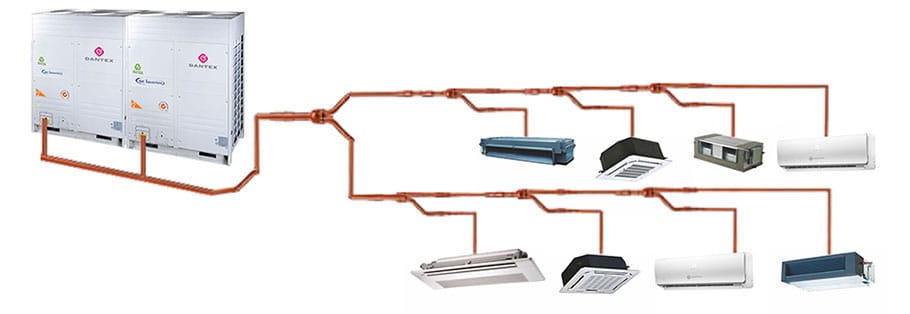

Мультизональные VRV и VRF-системы кондиционирования
Существуют многозональные системы, которые работают только с одним типом комнатных блоков – например, настенным, то есть все внутренние модули должны быть исключительно одного типа. Но современные производители выпускают мульти-сплит системы кондиционирования с возможностью подключения разнотипных внутренних блоков к одному наружному, при этом для зданий, имеющих большое количество помещений с различной тепловой нагрузкой уже не первый год создаются многозональные системы с изменяемым расходом хладагента. У них один внешний агрегат способен обеспечивать десятки внутренних.
Например, у MITSUBISHI ELECTRIC серия СИТИ МУЛЬТИ рассчитана на 16 внутренних модулей различных типов и совершенно разной мощности. Эти инверторные системы с переменной производительностью оснащены специальным терморегулирующим клапаном, который меняет мощность блока в зависимости от нагрузки и тем самым регулируют расход фреона. Температура поддерживается за счет этого более точно и не происходит никаких перепадов.
Внутренние блоки системы кондиционирования по типу мульти-сплит, как у MITSUBISHI ELECTRIC, могут работать в разных режимах одновременно. Это обеспечивает BC-контроллер, распределяющий фреон между блоками и разделяющий его с помощью сепаратора на пар и жидкость высокого давления. Благодаря этому сепаратору устройство данной системы кондиционирования воздуха упрощается – присоединение блоков к контроллеру осуществляется всего двумя трубками. Монтаж становится дешевле и проще, количество фитингов для стыковки уменьшается, допустимая длина трубопровода и перепады высот значительно увеличиваются.
Как правило, у простых мульти-сплит систем наружные и внутренние блоки соединяются линейно, то есть на каждый комнатный модуль нужна отдельная трасса. У многозональных от внешнего блока отходит лишь одна пара трубок, которая потом разветвляется по древовидному принципу с помощью рефнетов.
Рефнет имеет разные размеры сечения. При совмещении с трубой его обрезают по линии подходящего диаметра.
Многозональные устройства с переменным расходом хладагента имеют еще одно название – VRV-системы кондиционирования или VRF. Их преимущества очевидны:
- длина единой системы трубопровода доходит до 100 м и даже более, перепады высот между блоками – до 50 м, что позволяет размещать наружный модуль в любом удобном месте;
- количество внутренних блоков, соединяемых с одним внешним, доходит до нескольких десятков, при этом производительность последнего может быть на 30% меньше суммарной производительности первых;
- управление может осуществляться как с индивидуальных пультов ДУ, так и с центрального стационарного пульта или компьютера – специальное программное обеспечение дает возможность объединить компьютерную сеть с кондиционерной сетью и управлять каждым кондиционером с персонального компьютера в разных зонах здания.
Разницы между понятиями VRF-системы кондиционирования и VRV практически нет. Изначально создание такой системы принадлежит компании DAIKIN, поэтому остальные производители применяют другую аббревиатуру, что не меняет смысл. Просто разные производители наделяют разными техническими возможностями выпускаемую технику (длина трассы, возможность рекуперации и т.д.)
Стоит помнить, что работа всех блоков в разных режимах (охлаждение и тепло) возможна только при трехтрубной системе соединения. Двухтрубная VRF-система кондиционирования способна обеспечить разные заданные параметры воздуха, но только в одном режиме.
Наружный блок некоторых VRV-систем кондиционирования может быть похож на полупромышленный двухвентиляторный блок или иметь более серьезную конструкцию, как на картинке.
Минусом кондиционирования с помощью VRV-системы можно считать заметный шум, издаваемый клапаном расхода. Его стараются спрятать в подсобном помещении или подвесном потолке. Также существуют устройства с выносным клапаном.

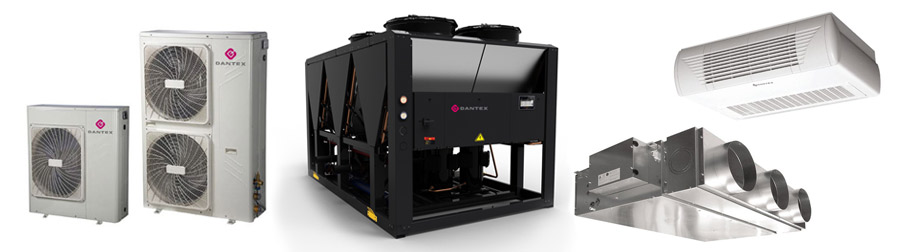

Система чиллер фанкойл
Система чиллер фанкойл состоит из трех ключевых элементов: чиллера с фанкойлом, соединенных друг с другом посредством водопроводных труб, а также насосной станции, обеспечивающей циркуляцию по ним жидкости.
Чиллер фактически представляет собой обычный кондиционер, однако функционирует он за счет пропуска через испаритель воды (либо незамерзающей жидкости), а не газообразного вещества. Через систему трубопроводов подача жидкости осуществляется к фанкойлам, находящихся в кондиционируемых помещениях и работающих по аналогии с узлами сплит-систем. Установка фанкойла может осуществляться на значительном удалении от чиллера, и расстояние может быть тем больше, чем мощнее используемый насос. К одному чиллеру может подсоединяться несколько фанкойлов, число которых зависит от того, насколько мощным является чиллер.
Фанкойл является устройством, обеспечивающим прием охлаждающего носителя и предназначенным для рецирукляции и охлаждения воздуха в помещении. При помощи интегрированного вентилятора фанкойл смешивает внутренний воздушный поток с наружным, а затем направляет полученную смесь в заданном направлении.
Насосная станция, также называемая гидромодулем, необходимый элемент системы, без которого не происходило бы циркуляции теплоносителя между чиллером и фанкойлом. В состав станции входит собственно сам насос, расширительный бак, компенсирующий расширение/сжатие теплоносителя вследствие изменения температурного режима, вентили, аккумулирующий бак, обеспечивающий увеличение суммарного объема и теплоемкости теплоносителя, что способствует увеличению ресурса компрессора за счет снижения частоты его включения и выключения, а также система управления и защиты насосной станции.

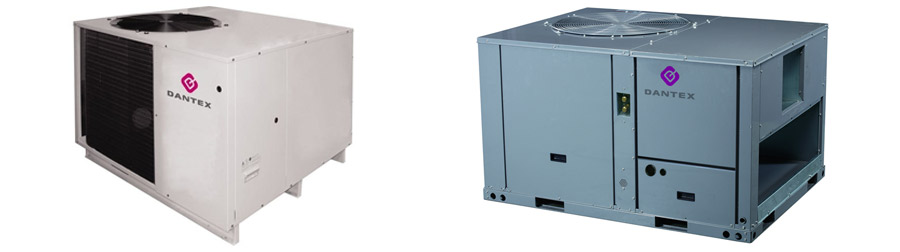

Крышные кондиционеры
Крышный кондиционер обычно применяют для кондиционирования и вентиляции больших помещений: торговых и спортивных комплексов, концертных залов, театров, многозальных кинотеатров, конференц-залов, кафе, вокзалов, аэропортов, в общем, крупных одноэтажных открытых помещений с общей крышей.
Принцип работы
Работу крышных кондиционеров можно разбить на несколько этапов. Сначала через заборную решетку руфтопа забирается свежий воздух с улицы. Рециркуляционный воздух из помещения по системе воздуховодов поступает в смесительную камеру руфтопа, где смешивается со свежим воздухом. Требуемое соотношение рециркуляционного и свежего воздуха обеспечивается изменением положения заслонок. Крышные кондиционеры малой мощности не оборудуются смесительной камерой с заслонками. Поэтому в них смешение происходит в подводящем воздуховоде. После смешения воздух проходит через фильтр крышного кондиционера и подается к испарителю или конденсатору, где он соответственно охлаждается или нагревается в зависимости от выставленного режима работы. В руфтопах, не оборудованных тепловым насосом, возможно только охлаждение. Для дополнительного подогрева воздуха крышные кондиционеры снабжаются электрическим или водяным нагревателем (в некоторых случаях газовым). Прогретый или охлаждённый до необходимой температуры воздух подается центробежным вентилятором крышного кондиционера в систему распределительных воздуховодов. Использованный для охлаждения конденсатора воздух забирается из атмосферы входящим в конструкцию руфтопа специальным вентилятором, а затем выбрасывается обратно на улицу.
Прецизионные кондиционеры
Прецизионные кондиционеры – это особый вид сплит систем, с помощью которых можно добиться точных параметров микроклимата в обслуживаемом помещении. Собственно это понятно даже из названия: ведь английское слово «precision» в одном из вариантов перевода на русский означает «точный».
При этом к регулируемым параметрам относится не только температура, но и уровень влажности воздуха и даже интенсивность воздухообмена в помещении.
Принцип работы прецизионного кондиционера
Такая климатическая установка черпает холодный воздух из-за пределов помещения (с улицы) и, обработав приточную среду, подает ее в помещение. При этом во время «обработки» приточный воздух получает нужную температуру, влажность и скорость движения.
В итоге кондиционеры прецизионного типа являются своеобразным гибридом климатической установки и системы приточной вентиляции помещения.
Причем, забор «уличного» воздуха помогает сократить энергопотребление установки, особенно в зимний период, когда температура внешней среды может упасть до – 50 градусов Цельсия. Ведь «зимний» воздух не нужно дополнительно охлаждать, его придется «подогреть», используя рекуператор.

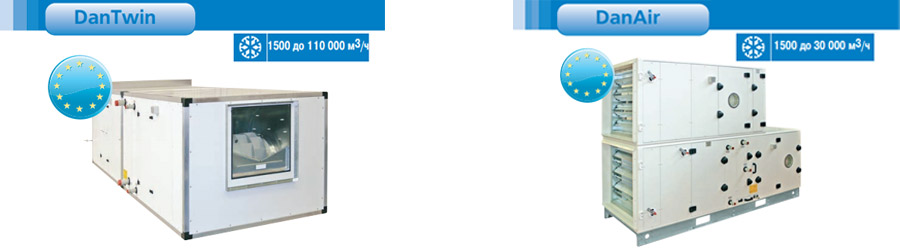

Центральные кондиционеры
Центральные кондиционеры позволяют обеспечить централизованную подачу охлажденного воздуха, обеспечить приемлемый микроклимат на большой площади. Их обслуживание значительно дешевле и проще, нежели регулярное ТО бытовых сплит-систем, которых на фасаде здания может быть установлено более 30 единиц.
Функциональные возможности мощного центрального блока превосходят рабочие параметры обычных кондиционеров. Применение системы вентиляции в теплообмене накладывает дополнительные требования и увеличивает финансовые вложения на этапе проектирования и строительства. Однако центральные кондиционеры остаются надежными, отказоустойчивыми и неприхотливыми агрегатами, способными служить на протяжении долгих лет.
Больницы, офисы и общественные заведения не всегда могут установить кондиционеры внутри помещений, поскольку появление дополнительного шума может раздражать коллектив, мешать больным. Центральное кондиционирование может быть установлено в удаленных от основных рабочих зон местах, включая крышу, открытые удаленные площадки.
Центральное кондиционирование относится к не автономным видам обеспечения температурного режима внутри помещения. Они требуют подключения холодного водоснабжения, электрических сетей, подводом контура отопления или горячей воды (другого теплоносителя), воздушных коммуникаций и инженерных систем для отвода жидкостей.
В отличие от бытовых установок, центральные блоки способны работать над большим внутренним объемом помещения, вплоть до нескольких тысяч квадратных метров. Именно такие установки призваны обслуживать стадионы, торговые центры, театры и кинозалы.
Центральное кондиционирование позволяет выполнять:
- очистку воздуха;
- осушение;
- увлажнение;
- эффективное смешивание свежего воздуха с воздухом из помещения;
- нагрев;
- охлаждение;
- регулирование подачи объема внешнего воздуха.
Типовой считается модульная структура, состоящая из нескольких секций. В связи с этим, возникают требования в проведении сложных работ по монтажу систем вентиляции, прокладке магистралей и инженерных систем (трубопроводов, воздуховодов, электрических сетей).
Существуют прямоточные кондиционеры (обрабатывающие лишь наружный воздух) и кондиционеры с рециркуляцией (достигается эффект рециркуляции внутреннего и внешнего воздуха). Кондиционеры с рециркуляцией – более экономичны, поскольку часть объема воздуха повторно после подмеса внешнего объема используется, при этом уменьшаются затраты на подогрев либо охлаждение газов.
Существуют также камеры с теплоутилизацией – это специальные теплообменники, которые позволяют избежать потери тепла без смешивания внешнего и внутреннего воздуха.

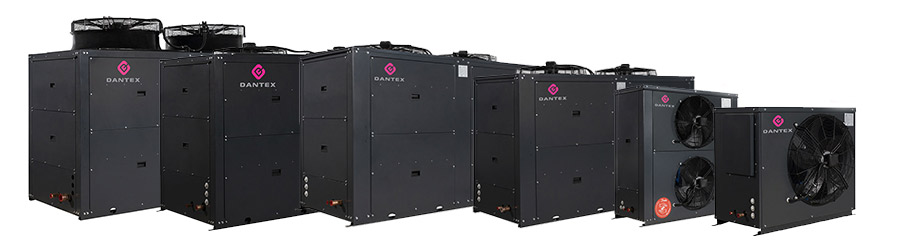

Компрессорно-конденсаторные блоки
Применяются данные комплексы на промышленных предприятиях, в магазинах и других объектах, где нет необходимости поддерживать температурный режим с высокой точностью. Эти компрессоры используют, если необходимо подавать свежий и холодный воздух в несколько помещений. Здесь отсутствует возможность регулирования климата в каждой из комнат.
Кроме применения на малых объектах, эти модели отлично себя показывают и на больших. Но для этого следует применить несколько систем вентиляции средней производительности.
Сегодня многие компании-производители представляют такие модели. Современные климатические системы теперь имеют высокую стабильность и качество. Существуют различные технические решения для самых разных отраслей. Представлены модели для любых температур, вентиляционных комплексов.
Применение и принцип работы компрессорно-конденсаторного блока позволяет открыть новые возможности в вопросах вентиляции, охлаждения или же отопления. Это отличное и недорогое решение для поддержания комфортных температур в гостинцах, ресторанах и супермаркетах, на промышленных объектах самых разных отраслей.
“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.
Получите коммерческое предложение на email:
Нужна консультация? Звоните:
Отзывы о компании ООО “ИНТЕХ”:
Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.
Основное отличие многозональных СКВ от однозональных состоит в том, что центральный кондиционер подает только требуемое количество воздуха в помещения. Окончательное изменение температуры и относительной влажности воздуха в обслуживаемых зонах
и помещениях до заданных значений осуществляется местными зональными доводчиками. Доводчики состоят из одного или двух поверхностных теплообменников и устройства, всасывающего рециркуляционный воздух из помещения, а затем подающего его через теплообменники и воздуховыпускную решетку снова в помещение. В качестве такого устройства могут использоваться вентиляторы или эжекторы. Доводчики с вентиляторами называются фэнкойлами, а с эжекторами – эжекционными доводчиками.
Рис. 1.4.Принципиальная схема центральной многозональной системы кондиционирования воздуха с фэнкойлами: 1 – центральный кондиционер; 2 – фэнкойл; 3 – вытяжной вентилятор; Н – наружный воздух; К, В – воздух, подаваемый в помещение соответственно кондиционером и фэнкойлами; У – воздух, удаляемый из помещения.
Наружный воздух, обработанный в центральном кондиционере 1, поступает в отдельные помещения (зоны) через воздухораспределители. В фэнкойлах 2 проходит обработку рециркуляционный воздух, забираемый из помещения, где он охлаждается или нагревается в зависимости от периода года. Воздух из помещений удаляется вытяжным вентилятором 3. Наружный воздух, обработанный в центральном кондиционере 1, поступает в отдельные помещения (зоны) через воздухораспределители. В фэнкойлах 2 проходит обработку рециркуляционный воздух, забираемый из помещения, где он охлаждается или нагревается в зависимости от периода года. Воздух из помещений удаляется вытяжным вентилятором 3. Для обработки рециркуляционного воздуха в фэнкойлах в них по-дается тепло- и хладоноситель. Снабжение фэнкойлов горячей и хо-лодной водой осуществляется по двух- или четырехтрубным схемам. Двухтрубная схема применяется для фэнкойлов с одним теплообменником, в который поступает холодный или горячий теплоноситель от чиллера с тепловым насосом. Четырехтрубная схема используется при установке фэнкойлов с двумя теплообменниками. В один из них подается хладоноситель от чиллера, а во второй – горячая вода из сис-темы центрального отопления. При использовании четырехтрубной системы фэнкойлы работают летом от чиллера как охладители, а зимой – как обычные радиаторы от линии центрального отопления. В тех случаях, когда центральные многозональные системы работают с первой рециркуляцией обычно применяют двухвентиляторную схему с переменными расходами наружного и рециркуляционного воздуха. Такие системы, как правило, экономичней систем с постоянным расходом. Основным преимуществом двухвентиляторных систем является надежность и удобство регулирования, так как все устройства, обеспечивающие приток и вытяжку воздуха, сосредоточиваются в одном кондиционере. Кроме этого у них пониженный уровень шума из-за работы вентиляторов при более низких давлениях, чем в одновентиляторных системах. В многоэтажных зданиях устройство общей рециркуляции часто невозможно в связи с недостатком площади для прокладки каналов или недопустимо по акустическим и санитарно-гигиеническим соображениям. В таких случаях применяют многозональные системы с поэтажными вентиляторными доводчиками, с помощью которых производится рециркуляция воздуха в пределах группы помещений или в пределах этажа.
- Поиск
- Мой счет
- (0) телега
- Статус заказа
- Инструменты и ресурсы
- войти в систему или Завести аккаунт
Поиск
1.877.847.0050Поиск
Поиск
- КондиционерыВоздушные кондиционеры
- Типы кондиционеров
- Мини-сплит-кондиционеры без воздуховодов
- PTAC (комплектные терминальные кондиционеры)
- Тепловые и холодные кондиционеры
- через настенные кондиционеры
- VTAC (вертикальные терминальные кондиционеры)
- Центральные кондиционеры
- Оконные кондиционеры
- Скользящие / створчатые оконные кондиционеры
- Переносные кондиционеры
- Комплектующие и аксессуары для кондиционеров
- Комплектующие для кондиционеров
- Линейные крышки для
- Мини-сплит-системы
- Кондиционеры Настенные муфты и решетки
- Мини-аксессуары Split
- Мини-комплекты Split Line
- Аксессуары PTAC
- Аксессуары VTAC
- Типы кондиционеров
- HeatingHeating
- Газовые обогреватели
- Безотходные газовые обогреватели
- Вентилируемые газовые обогреватели для дома
- Аксессуары для газовых обогревателей
- Запчасти для газовых обогревателей
- Газовые обогреватели
Что такое мини-сплит-кондиционер Ductless?
Безканальная система кондиционирования воздуха (также известная как мини-сплит-блок переменного тока) работает за счет наличия конденсатора снаружи вашего дома, который нагнетает и выводит тепло и охлаждает хладагентом по медным линиям, которые ведут к внутреннему блоку обработки воздуха, который распределяет прохладу. воздух с вентилятором. Они способны эффективно охлаждать и обогревать ваш дом. Тем не менее, если вы живете в районе с очень низкими температурами, установка переменного тока без воздуховодов может оказаться не лучшим вариантом установки HVAC.Большинство кондиционеров Ductless способны обеспечивать тепло только при температуре до -15 градусов по Фаренгейту, но большинство моделей отключается, когда температура падает ниже 5 градусов по Фаренгейту. Вы также можете всегда соединить свою мини-сплит систему без воздуховодов с новой печью, если вам нужна большая мощность обогрева в холодные месяцы.
Разница между бескамерным и центральным кондиционерами
Основное различие между мини-сплит-агрегатами без воздуховодов и центральными системами кондиционирования воздуха состоит в том, что центральные кондиционеры перекачивают и нагревают воздух в ваш дом через вентиляционные отверстия и воздуховоды в ваших стенах или чердаке.Поскольку воздух должен проходить через ваши воздуховоды до того, как он остынет, часть воздуха теряется в необусловленных областях вашего дома. Это приводит к менее эффективной системе в целом, что может привести к увеличению счетов за коммунальные услуги. Тем не менее, центральное кондиционирование может выдерживать гораздо более низкие температуры, но затраты на установку центрального кондиционера обычно дороже.
Поговорите с подрядчиками
Установка воздуховода без воздуховодов
Сертифицированный установщик переменного тока без воздуховодов необходим для установки системы кондиционирования без воздуховодов, чтобы гарантировать, что линии, кабель, клапан и дренаж установлены правильно и функционируют должным образом.Найдите надёжную установку переменного тока без воздуховодов рядом с вами с помощью Modernize. Многие из ведущих брендов кондиционеров предлагают также кондиционеры для вашего дома.
- Сплит-система
- без воздуховодов: сплит-система состоит из трех основных частей. Компрессор, который расположен снаружи, внутренний воздуховыпускной канал (воздухозаборник) и пульт дистанционного управления.
- Компрессор и внутреннее отверстие для выпуска воздуха могут располагаться на расстоянии до 50 футов и при этом функционировать должным образом.
- Дополнительные материалы, используемые для установки, включают медные трубки, которые соединяют наружную и внутреннюю части устройства.Трубка несет необходимый хладагент для работы системы.
- Сантехническое соединение также необходимо для отвода конденсата, накопленного системой. Трубопровод может быть подключен к непрямому сливу в доме, например, тот, который используется для стиральной машины, или специальный слив, который можно использовать для перенаправления конденсата.
- Multi-split Система переменного тока без воздуховодов: Multi-split использует то же оборудование, что и система Split, за исключением того, что имеет только один выход для воздуха. Мульти системы могут иметь до пяти выходов воздуха.
- Требуется больше медных труб и проводки для мульти-сплит системы, так как каждый выход воздуха подсоединен независимо к компрессору.
Какой размер мини-сплит-блока мне нужен?
В зависимости от размера вашего дома или комнат, в которых вы нуждаетесь для охлаждения и обогрева, вы захотите установить мини-сплит-блок без воздуховодов, который имеет возможность BTU для эффективного управления температурой вашего дома. Для площади 400 квадратных футов, нуждающейся в охлаждении или нагревании, вам понадобится мини-сплит-блок, способный производить 9 000 БТЕ.Вы можете увидеть нашу полную таблицу размеров помещения и возможностей охлаждения ниже.
выводного протока Тепловой насос Размер Необходимое
| BTU, не требующих трубчатых тепловых насосов | Площадь помещения Ft. |
|---|---|
| 6000 БТЕ | От 150 до 250 сл. |
| 7000 БТЕ | От 250 до 300 сл. |
| 8000 БТЕ | От 300 до 350 сл. |
| 9 000 БТЕ | От 350 до 400 сл. |
| 10000 БТЕ | От 400 до 450 сл. |
| 12 000 БТЕ | от 450 до 550 сл. |
| 14 000 БТЕ | от 550 до 700 сл. |
| 18 000 БТЕ | от 700 до 1000 шв. |
| 21 000 БТЕ | 1 000 до 1 200 СФ. |
| 23 000 БТЕ | от 1 200 до 1 400 сл. |
| 24 000 БТЕ | 1500 сл.+ |
Mini Split против Multi Split AC
Мини-сплит-кондиционерыи мульти-сплит-кондиционеры – это те же агрегаты, в которых используется тепловой насос для подачи и отвода тепла, а хладагент для охлаждения выталкиваемого воздуха. Тем не менее, с мини-сплит-блоками переменного тока все внутренние регуляторы температуры, регулирующие температуру подаваемого воздуха, будут выдавать одинаковый охлажденный воздух и только один термостат для управления каждой комнатой с одинаковой выходной температурой. Если вы установите многокамерный воздухоочиститель, у вас будет возможность установить разные температурные параметры в каждой комнате, в которой установлен настенный блок без воздуховодов.Если вы рассматриваете возможность полной замены системы отопления, вентиляции и кондиционирования воздуха, вы должны решить, стоит ли сравнивать затраты на новый блок переменного тока и печь.
Single Zone vs Multi Zone Установка
Количество зон, в которых будет нуждаться ваш дом, зависит от его планировки, размера, объема ежедневного использования и вашего бюджета. Как уже говорилось, существует два типа систем без воздуховодов. Первая – это мини сплит система без воздуховодов, которая состоит из одного компрессора и одного выпускного отверстия кондиционера и предназначена для охлаждения вашего дома с одной заданной температурой.С другой стороны, система кондиционирования воздуха с разделенной зоной имеет один наружный блок HVAC, который подключается к пяти внутренним воздуховодным блокам без воздуховодов, часто устанавливаемым на внутренних стенах, и может поддерживать разные температуры для каждого отдельного помещения и комбинации блока.
Расходы на воздуховод переменного тока
Комфорт и энергоэффективность – это самые большие преимущества мини-сплит систем. Но если ваша система без воздуховодов установлена неправильно или имеет неправильный размер, вы не получите ни одного из этих преимуществ.
Если вы не являетесь строителем или ремонтником, стоит нанять установщика кондиционера без воздуховода с подходящими инструментами на ремне. Подрядчик должен заложить бетон для наружного блока, вырезать отверстие во внешней стене, провести электрические линии для кабелепровода и выполнить другие необходимые задачи, такие как избавление от некоторых компонентов вашей нынешней системы. Ожидайте платить от 1300 до 2000 долларов.
Несмотря на то, что у вас может возникнуть искушение согласиться на лучшую цену, независимо от конкретного опыта, помните, что системы отопления и охлаждения без воздуховодов по-прежнему являются нишевым рынком в США.S. Возможно, вам придется немного поискать подходящего подрядчика, поэтому не соглашайтесь на то, что вы не уверены, что он сделает хорошую работу только потому, что он предлагает лучшую цену на оплату труда и установку.
Что нужно учитывать
- Если вы живете где-то с экстремальными летними температурами, кондиционер без воздуховодов может не выдержать всего бремени охлаждения вашего дома в самые жаркие дни. Возможно, вы захотите сохранить свою традиционную систему отопления, вентиляции и кондиционирования воздуха, чтобы использовать в качестве дополнения, когда это необходимо.
- Если у вас есть настенные блоки или лучистое отопление, вы можете интегрировать только одну систему без воздуховодов, чтобы позаботиться о своей основной жилой зоне или «зоне», вместо того, чтобы переходить на без воздуховодов во всем доме.
- Для вас могут быть предусмотрены скидки и налоговые льготы, поэтому проверьте их, прежде чем загореться красным или зеленым цветом этого проекта.
Получить местные расходы
Дешевый ли мини-сплит кондиционер переменного тока дешевле, чем центральный?
Основным преимуществом переменного тока без труб является экономия затрат.Большая часть тепловой энергии теряется через воздуховоды в центральной системе отопления, вентиляции и кондиционирования дома. При охлаждении вашего дома воздуховодами, холодный воздух будет нагреваться горячим воздухом вне воздуховодов, когда он перемещается по вашему дому.
Даже воздуховоды с сильной изоляцией будут пропускать часть охлажденного воздуха в окружающее пространство. Это означает, что с центральным блоком переменного тока значительная часть охлажденного воздуха теряется на наружные стены и другие ненужные участки дома.
С другой стороны,бескамерных блоков переменного тока обеспечивают тепло именно там, где это необходимо.При работе без кондиционера воздуховод не теряет холодного воздуха, потому что не нужно беспокоиться о воздуховодах – вместо этого система включается, и тепло сразу попадает в пространство.
В отличие от обычной системы отопления, вентиляции и кондиционирования воздуха, в которой для контроля температуры всего дома используется один термостат, каждый блок в системе без воздуховодов имеет свой собственный термостат. Это позволяет уникальные настройки температуры в каждой комнате, где есть блок переменного тока без воздуховодов, что приводит к большей эффективности и часто сокращает счета за коммунальные услуги.
Другие преимущества
- Энергоэффективность – ищите устройства с рейтингом Energy Star.
- Поскольку воздуховодов нет, затраты на установку, как правило, ниже, чем в центральных системах отопления, вентиляции и кондиционирования. Установка
- , как правило, менее разрушительна для вашего существующего дома, поскольку не требует того же физического пространства, что и воздуховоды. Сплит-системы
- без гибких соединений обеспечивают гибкость при установке вентиляционных отверстий внутри помещений, поскольку они могут монтироваться к стене, вплотную к потолку или встраиваться в потолок. Многоканальные системы кондиционирования
- без воздуховодов спроектированы так, чтобы гармонировать с декором с использованием различных цветов и стилей. Мультизональные системы
- также имеют преимущество использования от двух до пяти отверстий для выпуска воздуха, что позволяет размещать отдельные выходы для воздуха в нескольких помещениях. Каждый выпуск воздуха имеет свой собственный термостат для индивидуального управления помещением. Системы
- Ductless позволяют вам освободить пространство в шкафу или даже иметь более высокие потолки, так как вам не нужно оставлять место для воздуховодов.
В поиске мини-сплит инсталлятора переменного тока
Защитите свои инвестиции. Свяжитесь с лицензированным подрядчиком мини-сплит переменного тока рядом с вами, чтобы оценить ваше использование и подобрать размер вашей мини-сплит системы без воздуховодов в соответствии с планировкой вашего дома.
Прежде чем нанимать подрядчика HVAC, попросите письменную оценку и копии их лицензии HVAC и страхового покрытия. Поскольку большинство муниципалитетов требуют, чтобы подрядчики HVAC имели действующую лицензию на отопление и кондиционирование воздуха, а также страховку ответственности и компенсацию работника, было бы разумно проверить их полномочия перед подписью пунктирной линией.
Свяжитесь с местным отделом строительства или офисом генерального прокурора, чтобы подтвердить лицензию подрядчика. Свяжитесь с соответствующими страховыми компаниями, чтобы убедиться, что они имеют требуемую страховую защиту.Кроме того, посетите веб-сайт BBB или Better Business Bureau для поиска последних жалоб или судебных исков против указанного подрядчика или компании.
Руководство по закупке воздуховодов
Ищите рейтинг ENERGY STAR. Системы вентиляции и кондиционирования воздуха Energy Start были протестированы и прошли строгие стандарты, установленные Агентством по охране окружающей среды и Министерством энергетики США.
Проверка на высокий рейтинг энергоэффективности (EER) и сезонный рейтинг энергоэффективности (SEER). Более высокий рейтинг увеличит стоимость системы переменного тока без воздуховодов, но окупит себя вовремя, так как устройство будет стоить дешевле в эксплуатации.
Проверка наличия BTU. Когда вы делаете покупки, вы заметите упоминание BTU. Он обозначает британские тепловые единицы, единицу мощности. Чем больше ваша комната, тем больше BTU вам нужно, чтобы она остыла.
Используйте онлайн-калькулятор BTU или диаграмму, чтобы оценить свои потребности на основе квадратных метров каждой комнаты. Например, помещение площадью 150 квадратных футов требует до 5000 БТЕ. Помещению площадью 500 кв. Футов требуется 10 000 БТЕ, а комнате площадью 1 960 кв. Футов – 28 500 БТЕ.
В информационных целях 2-тонная мини-сплит система мощностью 22 000 БТЕ работает на 230 Вольт; он имеет высокий сезонный рейтинг энергоэффективности (SEER) 15, что приводит к качественной энергоэффективности, и он может покрывать до 1500 квадратных футов.
Техническое обслуживание без вентиляции, вентиляции и кондиционирования воздуха
Независимо от того, выберете ли вы раздельную или многораздельную систему без воздуховодов, для каждого кондиционера без воздуховодов потребуется несколько шагов, чтобы оба компонента работали в пиковом состоянии в течение предполагаемого срока службы от 12 до 15 лет:
- Регулярно очищайте и заменяйте фильтр. : Это позволяет системе очищать воздух и помогает предотвратить поломки системы. Чтобы поддерживать оптимальный поток воздуха к компрессору, вам необходимо держать растения, высокую траву и мусор подальше от устройства.
- Запланируйте ежегодный осмотр с лицензированным профессионалом, чтобы убедиться, что все детали работают на полную мощность. Лицензированный профессионал будет:
- Очистите или замените фильтр
- Очистите компрессор и удалите все скопления с катушек конденсатора.
- Проверьте правильность работы вентилятора и клапана.
- Осмотрите медные трубки, чтобы убедиться, что хладагент не вытекает
- Произведите дополнительный ремонт или замену по мере необходимости
- Осмотрите электрические соединения, чтобы убедиться в отсутствии ослабленных, изношенных или неисправных проводов.
Просмотр мультизональных сплит кондиционеров
59
предметов найдено
Мультизональные сплит-кондиционеры
Сузьте ваши результаты
Цена
Сертификат Energy Star
Сезонный рейтинг энергоэффективности -SEER
Напряжение
зон
BTU Охлаждение
БТЕ Отопление
- 22 000 (9)
- 24 000 (7)
- 30000 (4)
- 36000 (6)
- 18 000 (1)
- 21 тысяча (1)
- 27000 (2)
- 28600 (17)
- 39000 (2)
- 45000 (2)
- 48000 (1)
Марка
opTop
{{#Последние Заказы}}Ожидаемая Доставка к
{{etaWeekDay}}
{{etaDay}}
{{}} EtaMonth {{}} EtaYear
№ заказа: {{orderKey}}
Отслеживание #
{{}} #TrackingList {{}} #TrackingNo {{}} #TrackingUrl {{}} TrackingNo {{/ TrackingUrl}} {{^ TrackingUrl}} {{}} TrackingNo {{/ TrackingUrl}} {{/ TrackingNo}} {{^ TrackingNo}} {{}} #TrackingUrl Отслеживать свой заказ {{/ TrackingUrl}} {{/ TrackingNo}} {{/ TrackingList}} {{/Последние Заказы}} {{}} #deliveredOrders{{orderStatus}}
{{etaWeekDay}}
{{etaDay}}
{{}} EtaMonth {{}} EtaYear
№ заказа: {{orderKey}}
{{}} #TrackingList {{}} #TrackingNoОтслеживание #
{{/ TrackingNo}} {{/ TrackingList}} {{}} #FlagReturn {{/ FlagReturn}} {{/ deliveredOrders}}Global Assistant
{{}} #FlagQuoteAlert{{quoteAlerts}}
Цитаты срок истечения
{{/ FlagQuoteAlert}} {{}} #FlagOrderAlert{{orderAlerts}}
заказы в ожидании утверждения
{{/ FlagOrderAlert}} ИксGlobal Assistant
Быстро проверить заказНомер заказа недействителен.
Почтовый индекс недействителен.
Не было найдено заказа с
Номер заказа (обязательно)
Zip (обязательно)
Найти мой заказ ,Системы кондиционирования VRF
Что такое VRF (переменный поток хладагента)?
Переменный поток хладагента (VRF) – это конфигурация системы кондиционирования, в которой имеется один наружный конденсаторный блок и несколько внутренних блоков. Термин «переменный поток хладагента» относится к способности системы контролировать количество хладагента, поступающего к нескольким испарителям (внутренним блокам), что позволяет использовать множество испарителей различной мощности и конфигурации, подключенных к одному блоку конденсации, и обеспечивает возможность управления зоной.
Существуют различные формы VRF-систем , 2-трубные, 3-трубные, с воздушным и водяным охлаждением, а также системы с газовым приводом для зданий с ограничением мощности, все из которых можно приобрести в интернет-магазине Easyair Condition .
различных типов систем VRF:
1. Система тепловых насосов – 2 трубы
Системы теплового насосаVRF, обычно известные как 2-трубные, допускают нагрев или охлаждение во всех внутренних блоках, но НЕ одновременное нагревание и охлаждение.Когда внутренние блоки находятся в режиме охлаждения, они действуют как испарители; когда они находятся в режиме нагрева, они действуют как конденсаторы.
Системы тепловых насосов
VRF эффективно применяются в зонах с открытой планировкой, розничных магазинах, офисах сотовой связи и в любых других областях, где требуется охлаждение или обогрев в течение тех же периодов эксплуатации.
2. Система рекуперации тепла – 3 трубы
Системы с переменным потоком хладагента с возможностью рекуперации тепла (VRF-HR) могут работать одновременно в режиме обогрева и / или охлаждения, позволяя использовать тепло, а не отбрасывать, как это было бы в традиционных системах с тепловым насосом .Каждый внутренний блок отводится от 3 труб с помощью соленоидной коробки, которая содержит ряд клапанов. Внутренний блок, требующий охлаждения, откроет свои клапаны жидкостной линии и линии всасывания и будет действовать как испаритель. Внутренний блок, требующий отопления, откроет свои клапаны линии подачи горячего газа и жидкости и будет действовать как конденсатор. Как правило, дополнительные теплообменники в распределительных коробках используются для передачи некоторого отбракованного тепла от перегретого хладагента, выходящего из охлаждаемой зоны, к хладагенту, который направляется в нагреваемую зону.Этот балансный баланс может привести к значительной экономии энергии
Трехтрубные системы тепловых насосов эффективно применяются в зонах открытого плана, розничных магазинах, офисах сотовой связи и в любых других областях, где требуется охлаждение и нагрев одновременно.
3. VRF с водяным охлаждением
Чаще всего используются системы с воздушным охлаждением, использующие упакованные наружные конденсационные агрегаты, которые через холодильные трубопроводы соединяются с рядом внутренних агрегатов.Однако существуют некоторые ограничения, прокладка трубопроводов, в основном вертикальные стояки (хотя Samsung может иметь вертикальный подъем до 115 метров), площадь завода и шум. Там, где это становится проблемой, можно использовать системы с водяным охлаждением. Они работают как агрегаты с воздушным охлаждением, но вместо встроенного теплообменника с воздушным охлаждением они используют пластинчатый теплообменник, который передает энергию в водяной контур.
Это связано с градирней или сухим охладителем, который передает энергию / тепло в атмосферу.Благодаря этому процессу системы VRF с водяным охлаждением можно размещать внутри, не беспокоясь о вертикальных стояках, на гораздо меньших площадях, занимая меньше места, и их можно ослабить, чтобы удовлетворить большинству экологических требований. Эти системы также идеально подходят для строительства, обслуживаемого существующим арендодателем конденсатора водяного контура
4. Газовые
В случае ограниченного электропитания, VRF-блоков Panasonic доступны с газовыми двигателями, которые будут работать на природном газе или калорийном газе.Все они однофазные и могут вырабатывать 90 кВт охлаждения и нагрева от одного однофазного источника питания на 30 А. Они также предлагают другие преимущества, такие как производство горячей воды, производство электроэнергии, и они будут продолжать обеспечивать отопление вечером в периоды разморозки.
,
