Монтаж и установка крышных вентиляторов

Крышные вентиляторы — особый тип вентиляционного оборудования, предназначенный для наружного монтажа на кровле зданий. Монтаж крышных вентиляторов на кровле предусматривает установку и закрепление агрегата на вершине шахты и не включает монтаж воздуховодов и прочих элементов систем вентиляции внутри здания.

До начала работ по установке вентилятора на крышу должны быть выполнены проектные работы и расчет системы вентиляции с подбором конкретной модели вентилятора. Далее её монтаж крышных вентиляторов на кровле осуществляется в соответствии с инструкцией производителя и действующими нормами.

Нормативная документация

В нормативной документации требования к монтажу крышных вентиляторов содержатся в следующих документах:

• СП 60.13330.2012. «Отопление, вентиляция и кондиционирование воздуха»
• СП 73.13330.2016. «Внутренние санитарно-технические системы зданий»
• СП 7.13130.2013. «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».

На что обратить внимание до начала монтажных работ

При монтаже крышных вентиляторов неминуемо возникает вопрос выполнения отверстия в кровле и гидроизоляция стыков. Данные работы должны быть отражены в проекте на системы вентиляции в виде строительного задания и выполняться строительной организацией.

Ещё один нюанс — подведение электричества к агрегату. Кабель к вентилятору может быть проложен как внутри вентиляционной шахты, так и по отдельному кабельному стояку. Как бы то ни было, требования по электроподключению отражаются в проекте на систему вентиляции в задании на электроснабжение системы, а детально описываются в рамках проекта на систему электроснабжения. Непосредственно на объекте работы по прокладке кабеля выполняет электромонтажная организация.

К моменту монтажа крышных вентиляторов шахта уже должна быть построена, её примыкание к кровле гидроизолировано, а кабели — подведены, но обесточены.

Вентилятор крышный — схема монтажа

Схемы монтажа крышных вентиляторов разного типа отличаются некоторыми деталями, однако общий принцип работы един и сводится к следующим действиям:

• Проводится проверка целостности агрегата (визуальный осмотр).
• До начала монтажа проверяется работа электродвигателя вентилятора.
• На шахте устанавливается монтажный стакан — специальное изделие для установки вентилятора. Для каждого вентилятора производитель предусматривает свой собственный стакан.
• Между стаканом и шахтой устанавливается резиновая прокладка.
• На стакан устанавливается вентилятор и закрепляется.
• Все щели герметизируются.
• Выполняется электроподключение двигателя.
• Осуществляется пуск вентилятора.
• Выполняется регулирование производительности вентилятора, производится наладка системы вентиляции.
• Данные о работе системы заносятся в паспорт системы вентиляции.

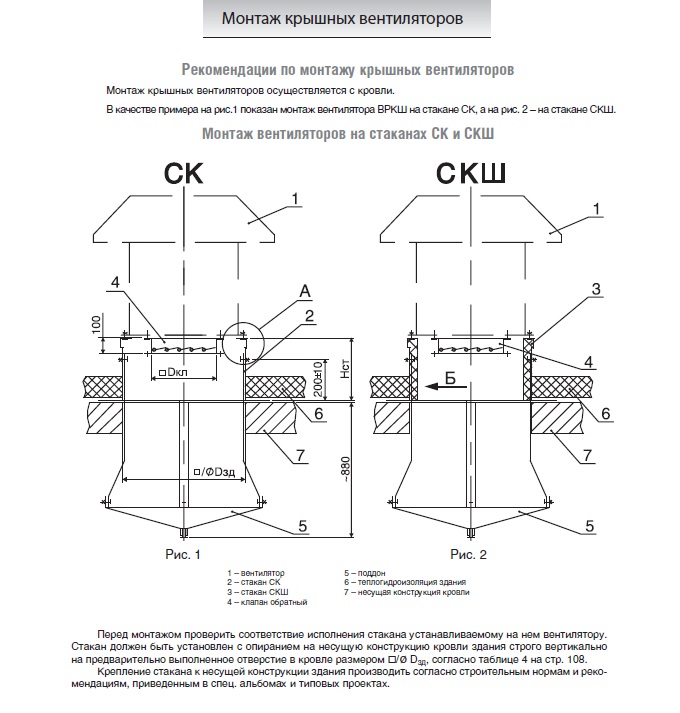

Схема установки крышного вентилятора

Дополнительные рекомендации:

• Высоту монтажа вентилятора необходимо выбирать с учетом толщины снежного покрова.
• Вокруг вентилятора должно быть свободное пространство для нормальной его работы и сервисного обслуживания в соответствии с требованиями производителя.

Монтаж крышных вентиляторов дымоудаления

Монтаж крышных вентиляторов дымоудаления на кровле производится в порядке, указанном выше. Разница лишь в том, что вентиляторы дымоудаления зачастую имеют большие массу и габариты, так как предназначены для прокачивания больших объёмов воздуха. И этот факт несколько усложняет процесс выполнения работ.

Отметим следующие нюансы монтажа крышных вентиляторов дымоудаления на кровле:

• Для доставки вентиляторов на крышу могут быть задействованы краны и подъёмники.
• Следует произвести расчет несущей способности кровли и шахты при установке вентилятора с учетом заводских показателей по вибрации оборудования в процессе работы (в первую очередь вибрации негативно влияют на стенки шахты). Исходными данными для такого расчета являются вес и предполагаемое место размещения вентилятора, а оформляются исходные данные в виде строительного задания, которое в свою очередь является частью проекта на систему вентиляции.
• Шахта должна быть выполнена из огнестойкого кирпича или иного материала с нормированной огнестойкостью (материал определяется строительной организацией на основе требований, заложенных проектировщиком в строительное задание). Все элементы, применяемые при монтаже, в частности, виброизоляторы, прокладки и прочее, также должны выдерживать расчётную температуру отводимых газов.

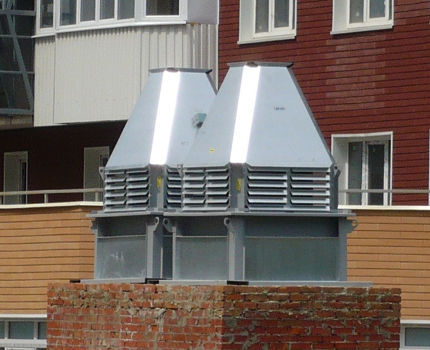

Монтаж крышных вентиляторов дымоудаления. Такая низкая установка вентилятора возможна в регионе с малой нормативной высотой снежного покрова или при регулярной очистке кровли от снега.

Стакан для крышных вентиляторов (стакан крышный)

Стакан крышный — это стакан, предназначенный для монтажа крышных вентиляторов. Он обеспечивает надежное крепление устройства к кровле. Это прочная цилиндрическая или прямоугольная конструкция, изготовленная из стали для установки конкретного вентилятора. Для каждого типоразмера вентилятора завод-изготовитель предусматривает свой стакан. В стакане уже предусмотрены отверстия в местах крепления вентилятора.

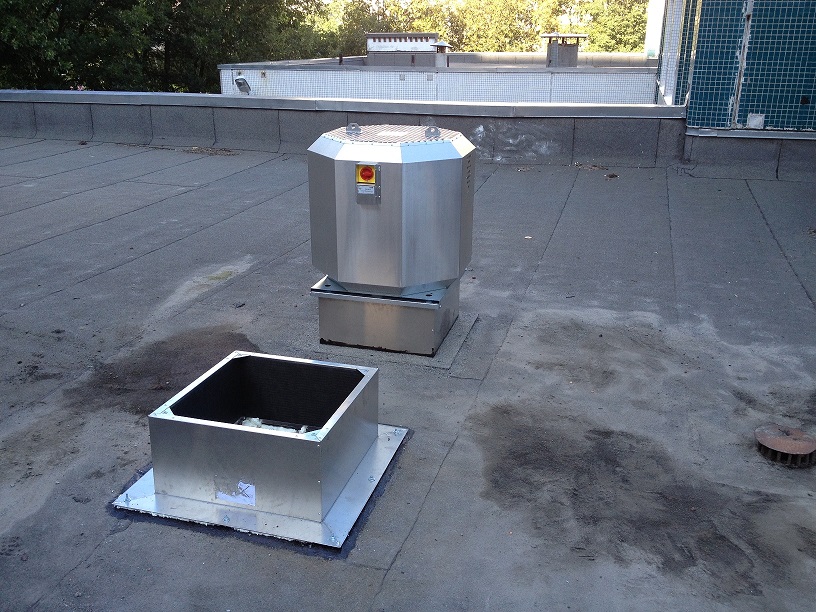

Внешний вид стакана для установки крышного вентилятора

При монтаже вентиляторов на кровлю или шахту сначала устанавливается стакан (через прокладку), а потом уже на стакан монтируется сам вентилятор.

Монтаж стаканов под крышные вентиляторы выполняется в три этапа:

1. На основание или вентиляционную шахту на кровле здания устанавливается резиновая прокладка, предназначенная для нейтрализации вибраций, возникающих при работе вентилятора
2. На резиновую прокладку устанавливается монтажный стакан.
3. Выполняется закрепление стакана с помощью анкерных болтов, количество и диаметр которых выбирается согласно инструкции по монтажу данного стакана. Все зазоры герметизируются. Во избежание раскручивания болтов рекомендуется применение контргаек.

После завершения монтажа стаканов под крышные вентиляторы выполняется установка самих вентиляторов.

Установка крышных вентиляторов

Установка крышных вентиляторов может выполняться как вручную, так и с применением специальной подъёмной техники. Как показывает практика, установку оборудования массой до 100-150 кг (иногда — до 200 кг) проще выполнить вручную бригадой из 3-4 человек. Для установки более тяжелого оборудования следует прибегнуть к помощи подъёмных механизмов.

Установка крышных вентиляторов осуществляется на шахту или иное основание через переходник или монтажный стакан. В обоих случаях рекомендуется применять заводские переходники и стаканы, так как они рассчитаны на вес вентилятора и имеют заранее подготовленные отверстия для крепления вентилятора.

Процесс установки крышных вентиляторов сводится к постановке вентилятора на переходник или стакан и его закреплению болтами.

Схема установки крышных вентиляторов с использованием монтажного стакана

Схема установки крышного вентилятора с использованием переходника

Как показывает практика, установка крышного вентилятора на кровлю вызывает массу вопросов у монтажников. В связи с этим проектировщикам рекомендуется включать в проект узел установки крышных вентиляторов. Пример такого узла приведён на рисунке. Он включает в себя схему монтажа в разрезе, сечения в нескольких плоскостях и рекомендации по раскрою стальных листов для получения нужных заготовок.

Узел установки крышных вентиляторов. Пример из проекта.

Вес крышных вентиляторов

Масса крышных вентиляторов может достигать и превышать 700 кг, поэтому при проектировании и монтаже систем вентиляции на базе этого оборудования в обязательном порядке следует учитывать их вес.

Вес вентилятора служит исходными данными для разработки конструкции шахты. В свою очередь при выборе места размещения вентилятора должен учитываться как вес вентилятора, так и расчетная масса возводимой шахты. В разных местах кровля имеет различную несущую способность, и подобный анализ позволит выбрать безопасное место монтажа с учетом нагрузки от другого инженерного оборудования.

Заключение

В рамках данной статьи мы описали основные этапы монтажа и установки крышных вентиляторов. В зависимости от производителя и модели вентилятора данная схема может отличаться, а потому первичным источником при выполнении работ всегда должна являться инструкция от завода-изготовителя.

Делаем дыру в крыше правильно. Монтаж крышного вентилятора

Монтаж крышных вентиляторов – это сложный процесс, который соединяет в себе не только навыки монтажа вентиляционных систем, но и общестроительные правила обустройства некоторых элементов.
Самостоятельный монтировать крышные вентиляторы можно только при условии полного ознакомления с вариантами установки и детального расчета всех монтируемых элементов.


Монтаж крышного вентилятора

Монтаж крышного вентилятора и большая часть работ производятся со стороны крыши (кровли).
Первым шагом в монтаже должна быть установка стакана, который рассчитан на установку определенного вентилятора. Стакан устанавливают строго вертикально. Перед его установкой в кровле выполняют отверстие, диаметр которого зависит от диаметра стакана и выбирается по специальным таблицам.
Крепеж стакана выполняют тем способом, который позволяет крыша. Крепление должно учитывать все возможные нагрузки на стакан после установки вентилятора.

Все работы проводятся в полном соответствии со строительными нормами и правилами.


Монтаж клапана крышного вентилятора

При установке крышного вентилятора, прежде чем его установить, к нему крепят клапан или первое звено воздуховода. Последующие звенья воздуховодов необходимо закрепить отдельно с учетом снятия нагрузок с вентилятора.
Перед креплением клапана, его следует осмотреть. Часто створки клапана фиксируются производителем. Поэтому, любую заводскую фиксацию (часто транспортировочные винты) удаляют. Работу клапана проверяют на отсутствие перекосов и заеданий.
Крепление клапана к крышному вентилятору очень ответственное дело и его проводят при условии нахождения самого вентилятора в подвешенном (приподнятом) состоянии. После установки клапана, ставить крышный вентилятор на любые основания запрещается, так как это может привести к повреждению.

Некоторые производители снабжают клапан и вентилятор специальными отметками, которые упрощают монтаж (совмещение отметок).


Крепление крышного вентилятора на стакан

После установки на вентилятор клапана, его крепят к стакану. Вариантов крепления несколько, но все они сводятся к надежной фиксации крышного вентилятора в строго вертикальном положении.
На каждую шпильку рекомендовано навинчивать по две гайки. Все болты и винты крепления должны проверятся на силу зажима. Все работы, их очередность, схемы и правила выполнения должны быть описаны в технической документации, которая прилагается к изделию.


Монтаж поддона крышного вентилятора

Поддон необходимо крепить к стакану до начала крепления к нему крышного вентилятора. Тип и размеры поддона выбираются в соответствии с размерами стакана по специальным таблицам. Поддоны снабжаются сливными отверстиями, через которые отводится конденсат. Некоторые стаканы и поддоны поставляются в комплекте.


Завершение работ по установке крышного вентилятора

В завершение работ по установке крышного вентилятора, необходимо заделать все зазоры между верхом стакана и вентилятором. Для этих целей можно использовать строительные или специальные герметики.
При необходимости, выполняется цементно-песчаная стяжка, укладка тепловой или гидроизоляции, обустройство юбок и фартуков и других элементов.
Если крышный вентилятор представляет собой центробежный вентилятор для систем дымоудаления с боковым выбросом, то вокруг него на кровле выполняется защитное пространство из негорючих материалов радиусом не менее 2 м..



Как видно, монтаж крышного вентилятора является сложным делом, с которым трудно справиться специалисту без опыта проведения подобных работ. Поэтому, при создании вентиляционной системы на основе крышных вентиляторов, лучше доверить все монтажные работы квалифицированному персоналу специализированных предприятий и фирм.
От качества проведения работ зависят не только характеристики всей вентиляционной системы, но и срок эксплуатации оборудования. В виду того, что крышные вентиляторы устанавливаются в кровле (крыше), замена или внесение в конструкцию изменений очень затруднено или невозможно. Поэтому, монтаж крышного вентилятора должен производиться с обязательной гарантией на все выполненные работы.

Как установить чердачный вентилятор на крышу (*Руководство 2022*)

Хотите узнать, как установить чердачный вентилятор на крышу?

Чердачные вентиляторы, установленные на крыше, могут быть отличным подспорьем для поддержания прохлады на чердаке летом и предотвращения образования ледяных заторов зимой (вот мой обзор   самых популярных крышных чердачных вентиляторов ).

В этом руководстве я рассмотрю…

• Шаги, необходимые для установки крышного вентилятора для чердака
• Простой способ точного определения центра вентилятора на чердаке
• Как вырезать отверстие в крыше сабельной пилой
• Надлежащая герметизация вентилятора на чердаке герметиком
• И простой способ проверить термостат

Введение

Установка мансардного вентилятора на крышу — простой процесс.

Есть три основных шага, которые включают вырезание отверстия в крыше, крепление вентилятора и подключение его к источнику питания.

Также важно убедиться, что на чердаке достаточно пассивной вентиляции, чтобы чердачный вентилятор мог нормально работать. Вы также хотите, чтобы чердак был хорошо изолирован от интерьера дома, чтобы он не вытягивал кондиционированный внутренний воздух.

Кроме того, если у вас нет достаточной изоляции чердака, это может значительно снизить эффективность установки чердачного вентилятора. Я рекомендую вам сделать на мансардном этаже хотя бы фут изоляции.

Подсчитано, что хорошая вентиляция чердака может снизить температуру на чердаке до 25 градусов по Фаренгейту.

Читайте также: Какие крышные чердачные вентиляторы самые популярные?

#1. Выберите место для установки чердачного вентилятора

Первым шагом при установке чердачного вентилятора на крыше является определение места его размещения. Как правило, вам нужно установить чердачный вентилятор примерно на 2 фута ниже конька крыши.

Вентилятор также лучше размещать ближе к середине крыши в горизонтальной плоскости. Если вы установите чердачный вентилятор с одной стороны или с фронтона, то вентиляция будет усилена только с одной стороны.

Кроме того, вы хотите, чтобы чердачный вентилятор находился как можно дальше от любых пассивных вентиляционных отверстий.

Если вы установите чердачный вентилятор рядом с пассивным вентиляционным отверстием, он будет всасывать воздух из пассивного вентиляционного отверстия, что будет мешать выдуванию горячего чердачного воздуха.

Читайте также: Вентиляция чердака без софитов? (Возможно ли это?)

#2. Просверлите винт по центру

Лучший способ правильно разместить чердачный вентилятор — определить место на чердаке.

Отметьте точный центр между стропилами с помощью карандаша и рулетки. После того, как вы отметили центр, просверлите шуруп через обшивку и гонты наружу так, чтобы шуруп протыкал гонты снаружи.

Теперь пора идти на крышу. Найдите винт, который вы только что просверлили, протыкая черепицу.

№3. Карандаш Контур вентилятора на чердаке

Возьмите бумажный шаблон, прилагаемый к вентилятору на чердаке.

Если в комплект поставки не входит шаблон для установки, вы можете сделать его самостоятельно, нарисовав контур вентилятора на картоне.

Поместите шаблон на винт так, чтобы он находился точно по центру. Теперь карандашом обведите шаблон на черепице — теперь у вас есть идеальный контур чердачного вентилятора.

Читайте также: Какие вентиляторы для фронтонных чердаков самые популярные?

#4. Вырежьте отверстие для вентилятора на чердаке

Пришло время просверлить в крыше отверстие для сабельной пилы. Для проделывания отверстия можно использовать полудюймовое сверло по дереву. Прежде чем делать какие-либо пропилы на крыше, рекомендуется надеть защитные очки из-за возможного разлетающихся щепок.

Вставьте полотно сабельной пилы в стартовое отверстие и обрежьте контур, нарисованный карандашом.

Следите за тем, чтобы не врезаться в стропила или фермы чердака, поскольку это может привести к повреждению конструкции вашего дома.

Когда вы приблизитесь к концу выреза, убедитесь, что вы взяли винт, чтобы вырез не упал на чердак. Если вы не будете держаться за вырез, это может повредить гипсокартон потолка.

№5. Подготовка к сухой подгонке

Прежде чем приступать к сухой подгонке чердачного вентилятора, достаточно плоского инструмента, например, монтировки, открыть черепицу вокруг отверстия, куда войдет обшивка чердачного вентилятора.

Если есть гвозди, блокирующие обшивку вентилятора на чердаке, самое время их спилить.

Вы можете использовать сабельную пилу, чтобы прорезать гвозди под черепицей.

Читайте также: Каковы плюсы и минусы чердачных вентиляторов?

#5. Сухая установка чердачного вентилятора

После того, как вы подняли черепицу и обрезали все гвозди, которые мешают установке, настало время сухой установки чердачного вентилятора.

Просто вставьте чердачный вентилятор в отверстие и поднимите гонты над окладом. Нижняя обшивка чердачного вентилятора должна идти на верх из черепицы, не под.

Как вы проверяете чердачные вентиляторы?

#1. Включится ли он?

Найдите термостат (небольшой металлический ящик), обычно устанавливаемый на стропиле или ферме рядом с вентилятором на чердаке. Поверните ручку температуры так, чтобы она была ниже текущей температуры на чердаке. Вы также можете использовать тепловую пушку, фен или лампу, чтобы нагреть термостат, если на чердаке холодно.

#2. Поверните лезвия

Если чердачный вентилятор не включается, попробуйте повернуть лопасти вентилятора. Если лопасти не вращаются, возможно, у вас заклинило двигатель.

#3. Operation Quality

Если включается вентилятор на чердаке, издают ли они странные звуки? Он работает гладко? Вы чувствуете поток воздуха или он очень слабый? Экран вентилятора или жалюзи не должны быть заблокированы мусором, препятствующим потоку воздуха.

#4. Пятна от воды

Распространенной проблемой чердачных вентиляторов являются утечки. Есть ли признаки протечки воды вокруг вентилятора на обшивке крыши?

#6. Крепление чердачного вентилятора к крыше

После того, как вы удовлетворены подгонкой, можно прикрепить чердачный вентилятор к крыше. Заранее рекомендуется нанести на нижнюю часть чердачного вентилятора немного наружного герметика.

Вы также можете сначала прикрепить термостат или распределительную коробку к стропилу, если у вас плохой доступ на чердак.

После того, как вы установили мансардный вентилятор в нужное положение, пришло время установить несколько шурупов или кровельных гвоздей на обшивку мансардного вентилятора.

Читайте также: Каковы лучшие чердачные вентиляторы на солнечной энергии?

#7. Нанесите наружный герметик или кровельный герметик

После того, как он был закреплен, нанесите немного внешнего герметика на верхнюю часть головок гвоздей или винтов, а также под соседнюю черепицу.

Вы не хотите наносить герметик под нижний отлив, потому что вы хотите, чтобы вода вытекала.

#8. Подсоедините или подключите чердачный вентилятор

Для подключения чердачного вентилятора обратитесь к схеме подключения вентилятора, но в целом вам потребуется подключить черный провод к черному, белый к белому, а заземляющий провод к зеленому винту.

Если это штепсельный тип, то вы просто подключаете его к розетке на чердаке.

#9. Закрепите и проверьте термостат

Если вы не прикрепили термостат к стропилу или ферме, вам также необходимо это сделать.

Убедитесь, что воздушное отверстие термостата не закрыто небольшим отверстием сзади.

Вы можете отрегулировать настройку температуры на термостате, которая является температурой, при которой должен включаться чердачный вентилятор. Для проверки чердачного вентилятора можно просто поднести лампу к термостату, чтобы он нагрелся, и включить вентилятор. Пожалуйста, не используйте зажигалку или пламя для проверки термостата.

Читайте также: Могут ли мансардные вентиляторы защитить и продлить вашу крышу?

Заключение

Чердачные вентиляторы могут стать отличным способом снизить температуру на чердаке и, возможно, продлить срок службы кровельного покрытия.

При установке вентилятора на чердаке самой большой проблемой, скорее всего, будет протекающая крыша. Чтобы избежать этого, лучше всего купить чердачный вентилятор с очень широким накладным элементом — вы хотите, чтобы металлический накладной элемент выступал вдоль вентилятора как можно шире.

Кроме того, необходимо нанести герметик на шляпки шурупов или гвоздей, а также под черепицу поверх вентилятора и рядом с ним. Это поможет предотвратить попадание бокового ветра в вентиляционное отверстие на чердаке.

Всегда избегайте нанесения герметика под нижнюю часть гидроизоляции, потому что вы не хотите препятствовать стоку воды.

Аналогичен внешнему сайдингу. Нижняя часть сайдинга никогда не запечатывается и не заделывается герметиком, чтобы с него стекала вся влага или вода, попадающие под него.

Установка вентилятора на чердаке. Как установить вентилятор на чердаке

Команда разработчиков медиаплатформ

Возможно, вы не тратите много времени на размышления о вентиляции чердака, но если у вас есть собственный дом, вы обязаны серьезно подумать над этой темой. . Неадекватная вентиляция приводит к высоким температурам на чердаке, что может снизить комфорт, увеличить счета за коммунальные услуги и сократить срок службы кровельных материалов. Хорошая новость заключается в том, что добавление нескольких вентиляционных отверстий почти всегда решает проблему. А для еще большей эффективности вы также можете рассмотреть возможность установки чердачного вентилятора.

Эти недорогие вентиляторы управляются термостатом, поэтому они включаются только тогда, когда они необходимы. Если учесть, что температура чердаков может достигать 150 градусов по Фаренгейту, а на чердачное тепло приходится 20 процентов среднего счета за охлаждение, эти вентиляторы являются хорошей инвестицией. Большинство из них можно установить примерно за 100 долларов. Вентиляторы чердачной вентиляции также доступны с гигростатами и термостатами. Вентилятор с гигростатом — хороший выбор для контроля избыточной влажности на чердаке в холодные месяцы.

Основы вентиляции

Прежде чем бежать покупать чердачный вентилятор, найдите время, чтобы проверить существующую чердачную вентиляцию в вашем доме. Хотя тип и количество вентиляционных отверстий будет варьироваться в зависимости от конкретной конструкции крыши, местоположения дома и количества прямых солнечных лучей, минимальная вентиляционная система должна иметь 1 кв. фут площади вентиляционного отверстия на крыше на каждые 300 кв. футов площади чердака.

Когда дело доходит до вентиляционных отверстий, чем больше, тем лучше, и каждому вентиляционному отверстию, установленному высоко на крыше, нужен аналог на нижней крыше, обычно под карнизом в софите. При таком расположении горячий воздух, поднимающийся через верхние вентиляционные отверстия, будет тянуть более холодный воздух на чердак через вентиляционные отверстия софита. Без софитных вентиляционных отверстий это все равно, что пытаться охладить свой дом, открывая окна только с одной стороны дома.

Обычными признаками чрезмерно жаркого чердака являются битумная черепица с загнутыми вверх углами или выпуклости на войлоке и черепица непосредственно над швами обшивки. В холодные зимние дни поищите иней на чердаке. В этом морозе задерживается влага, которая, если не дать ей выйти, может сгнить на всей кровле.

И, наконец, проверьте существующие вентиляционные отверстия потолка, чтобы убедиться, что они не забиты мусором. В жаркие дни движение воздуха через эти вентиляционные отверстия достаточно сильное, чтобы затянуть легкие семена с деревьев и кустов прямо в вентиляционные сетки. Забитые вентиляционные отверстия необходимо очистить, чтобы ваш новый вентилятор работал должным образом.

Выбор вентилятора

Существует две основные конструкции чердачных вентиляторов: те, которые предназначены для установки на крыше, и те, которые предназначены для установки на фронтоне. Крышные вентиляторы монтируются на пластиковых или металлических основаниях, которые служат в качестве гидроизоляции. Просто вырежьте отверстие в крыше, как правило, возле вершины, и установите вентилятор над отверстием. Затем уложите гальку сверху и вокруг гидроизоляции так же, как для стандартного вентиляционного отверстия на крыше или водопроводной трубы.

В нашем случае мы выбрали настенный вентилятор, который было немного проще установить, потому что не нужно было нарушать черепицу. По сути, мы просто установили наш вентилятор вместо существующего фронтонного вентиляционного отверстия. Нам нужно было немного увеличить отверстие, чтобы разместить автоматический затвор немного большего размера, но это все равно была довольно простая работа, не требующая конструктивных изменений. Если существующая вентиляция достаточно велика, возможно, вам не придется ее заменять. Просто установите вентилятор прямо за ним.

Мы выбрали вентилятор Whisper Cool (модель WCGA) производства CertainTeed (CertainTeed Ventilation, 3000 W. Commerce St., Dallas, TX 75212; www.certainteed.com). Гарантия на вентилятор составляет пять лет, он потребляет всего 3,2 ампера и способен работать на чердаке площадью до 1500 кв. футов. Его термостат установлен в блоке управления и предварительно подключен.

Мы заплатили около 40 долларов за вентилятор, плюс около 30 долларов за автоматические жалюзи Attic Aire, также изготовленные CertainTeed. Эта пластиковая заслонка остается закрытой от непогоды до тех пор, пока ее не откроет вентилятор. Вам также понадобится герметик, несколько электрических предметов и кусок 1/2 дюйма. фанера, на которую крепится вентилятор.

Шаг 1. Установка жалюзи

Команда разработчиков медиаплатформ

Если диаметр существующего вентиляционного отверстия на фронтоне меньше диаметра вентилятора, необходимо снять вентиляционное отверстие и установить вентиляционное отверстие большего размера или автоматический жалюзи. Начните с удаления винтов или гвоздей, которыми крепится старое вентиляционное отверстие, и выньте его из отверстия.

Шаг 2. Установка затвора

Группа разработчиков медиаплатформ

Расположите переднюю часть автоматического затвора над вентиляционным отверстием, убедитесь, что рама затвора выровнена, и обведите ее карандашом. Это даст вам окончательное положение монтажного фланца. Чтобы установить края нового отверстия, отмерьте 5/8 дюйма со всех сторон.

Этап 3: Установка жалюзи

Команда разработчиков медиа-платформ

Наша установка была упрощена, поскольку наша фронтонная стена была покрыта фанерным сайдингом Texture-111, который обеспечивает плоскую поверхность для крепления фланца жалюзи. Если ваша стена обшита сайдингом внахлест, вам нужно будет обрезать сайдинг по периметру вентиляционного отверстия и установить доски 1 x 3 или 1 x 4 вокруг отверстия, чтобы они действовали как плоская монтажная поверхность, на которой вы можете закрепить вентиляционный фланец. .

Если вы обнаружите, что нижняя часть старого проема обрамлена блокировкой 2 x 4, используйте сабельную пилу, чтобы прорезать гвозди, удерживающие ее на месте, и отложите блокировку.

Этап 4: Установка жалюзи

Группа разработчиков медиаплатформ

Удалив все препятствия, вырежьте новое отверстие с помощью сабельной пилы. Следуйте линиям, проведенным на 5/8 дюйма внутри линий периметра полки затвора.

Шаг 5. Установка жалюзи

Группа разработчиков медиаплатформ

Поднимите новую ставню в отверстие, дважды проверьте ее уровень и закрепите ее на месте с помощью 1-дюймовой скобы. шурупы. Замажьте периметр акриловым герметиком.

Шаг 6. Установка жалюзи

Команда разработчиков медиаплатформ

Наконец, прибейте старую блокировку прямо под нижней частью ставни.

Замените любую блокировку, которую вы вырезали при увеличении проема. Блокировка поможет поддержать монтажную панель вентилятора.

Шаг 7: Установка вентилятора

Команда разработчиков медиаплатформ

На коробке, в которой пришел наш вентилятор, был вырезан круг, который мы использовали для определения размера отверстия вентилятора на куске фанеры. Установка вентилятора на монтажную панель из фанеры является хорошей идеей, потому что она удерживает лопасти вентилятора на расстоянии от стены и позволяет отцентрировать и закрепить сборку, не беспокоясь о лежащей под ней раме.

Отрежьте кусок фанеры до размера, подходящего для чердачного каркаса, окружающего вентиляционное отверстие. Вырежьте круг из картона и поместите картонный шаблон на фанеру так, чтобы готовое отверстие было по центру над вентиляционным отверстием, когда фанера будет прикреплена к стене. Обведите шаблон карандашом.

Шаг 8: Установка вентилятора

Группа разработчиков медиаплатформ

Сабельной пилой прорежьте воздуховод в монтажной панели. Просверлите отверстие в области отходов, чтобы начать резку.

Шаг 9: Установка вентилятора

Группа разработчиков медиаплатформ

Поместите монтажный кронштейн вентилятора на фанеру, отцентрируйте вентилятор над отверстием и прикрутите кронштейн к фанере. Мы подкрепили наши винты шайбами, чтобы головки не выпадали.

Блок вентилятора должен быть ориентирован вертикально, поэтому найдите маркировку «Вверх/Вниз» на одном наборе опор и соответствующим образом отметьте верхнюю часть фанерной монтажной панели. Затем перенесите вентилятор и панель в сборе на чердак, расположите за ставнем и прибейте к каркасу фронтона.

Шаг 10. Подключение вентилятора

Команда разработчиков медиаплатформ

Схема подключения чердачного вентилятора зависит от местных норм и от того, сможете ли вы найти чердачную цепь с достаточным запасом мощности для работы двигателя вентилятора на 3,2 А.

Если вы не можете найти достаточную резервную мощность в соседней существующей цепи, вам нужно вернуться к сервисной панели и создать новую 15-амперную цепь, предназначенную для вентилятора и, возможно, несколько новых чердачных светильников. Ваша установка должна соответствовать действующим электротехническим нормам и должна быть проверена должностным лицом по нормам и правилам. Если вы сомневаетесь в своих силах выполнить электромонтаж, установите вентилятор самостоятельно и наймите профессионала для выполнения электромонтажных работ.

Чтобы определить, имеет ли доступная цепь резервную мощность, отключите ее выключатель и подсчитайте количество светильников и розеток, находящихся в этой цепи. Назначьте каждому значение 1,5 ампер и сложите общее количество. Цепь на 15 ампер может обслуживать 10 ящиков, а схема на 20 ампер — 13. Если вы найдете лишнюю цепь на 4 или 5 ампер, вам повезло. Если нет, вернитесь к сервисной панели и выловите кабель 14-2 ж/г на чердаке. В нашем случае мы смогли подключиться к ближайшей 15-амперной цепи, которая питала цепные светильники на нашем чердаке. Как всегда, убедитесь, что питание отключено, прежде чем работать с любой проводкой.

Термостат вентилятора уже смонтирован в коробке, которая соединена с вентилятором гибким трубопроводом. Прикрутите эту коробку к фанере так, чтобы она находилась на пути воздушного потока

Шаг 11. Подключение вентилятора

Группа разработчиков медиаплатформ

Затем подойдите к ближайшей монтажной коробке — в нашем случае к цепному приспособлению. . Отсоедините прибор и пока отложите его в сторону.

Шаг 12: Подключение вентилятора

Группа разработчиков медиаплатформ

Затем просверлите отверстия в стропилах между фронтонной стеной и открытой коробкой для крепления. Используйте 5/8-дюймовый. сверло и просверлите только центр доски. Протяните кабель 14-2 ж/г через отверстия между двумя коробками и прикрепите новый кабель скобами к стропилу в пределах 8 дюймов от коробки потолочного крепления.

Шаг 13. Подключение вентилятора

Группа разработчиков медиаплатформ

Проделайте то же самое с кабелем рядом с коробкой термостата.

Протяните кабель через отверстия в стропилах и закрепите его скобами на расстоянии 8 дюймов от потолочной коробки и коробки термостата.

Шаг 14. Подключение вентилятора

Группа разработчиков медиаплатформ

Протяните кабель через одну из шпилек, поддерживающих вентилятор, и зачистите примерно 8 дюймов изоляции с конца. Прикрепите соединитель коробки к кабелю и введите провода в коробку термостата. Затяните крепежную гайку на разъеме коробки и подключите оголенный провод заземления к зеленой клемме в коробке.

Шаг 15. Подключение вентилятора

Команда разработчиков медиаплатформ

Затем подключите белый провод цепи к белому проводу крепления, а черный провод цепи — к черному проводу крепления с помощью поворотных разъемов.
