Монтаж напольного отопления и охлаждения: Напольное отопление и охлаждение x-net

Напольное отопление и охлаждение x-net

Невидимый источник тепла зимой или приятное охлаждение без воздушных потоков летом. Именно это обеспечивают системы напольного и стенового отопления x-net. Высокопроизводительные и долговечные системы x-net в качестве напольного или стенового отопления создают приятный климат. Разнообразные способы монтажа подходят как для систем в мокрой стяжке, так и для систем, установленных на сухой стяжке. Предлагаемые системы на бобышках, клипсах, липучках или гарпун-скобах идеально подходят для монтажа как в жилых домах, так и в промышленной сфере. В жилом секторе у напольного и стенового отопления есть целый ряд преимуществ по сравнению с классическими радиаторами.

Преимущества панельного отопления/охлаждения x-net

• Комфорт: благодаря приятному тепловому излучению
• Энергоэффективность: благодаря низким температурам в подающем трубопроводе
• Экологичность: идеально сочетается с альтернативными источниками энергии
• Свобода проектирования: идеальное отопление для новостроек, домов старой постройки или ремонта
• Здоровье: гигиеничность без завихрений пыли
• Качество жизни круглый год: благодаря объединению функций отопления и охлаждения в одной системе

x-net PE-RT-5

Системы без изоляционного материала

Если вам требуется минимальная высота системы панельного отопления, идеальным решением станут системы без изоляционного материала. Они доступны с фиксацией клипсами, в виде панелей на липучках, на бобышках или в качестве систем с тонкослойным покрытием.

Системы с изоляцией

При наличии необходимой конструкционной высоты в первую очередь следует рассматривать системы напольного

отопления с изоляцией. Изоляция уменьшает расходы на энергию и повышает комфорт.

Системы стенового отопления

Системы стенового отопления излучают тепло в помещение от поверхностей стен. Благодаря низкой температуре подачи они идеально подходят для низкотемпературного обогрева. С решениями для новостроек и ремонта.

Отопление промышленных площадей

Системы панельного отопления для коммерческих и промышленных зданий позволяют оптимально использовать условия в помещении, не тратя место на нагревательные элементы или мешая рабочему процессу. Кроме того, не требуется очистка и техническое обслуживание теплообменников.

Компоненты системы x-net

Регулирование x-net

^®

Комфорт тепла одни нажатием кнопки

Умное регулирование напольного отопления и охлаждения. С его помощью в каждом помещении можно индивидуально настроить комфортную температуру. Умное регулирование значит умная экономия. Регулирование x-net представлено в двух вариантах, отвечающим требованиям каждого.

x-link

^® plus

Превосходное сочетание дизайн-радиатора и напольного отопления

Комплект подключения с решеткой в цветовых исполнениях белый и хром великолепно подходит к 50-мм подключению полотенцесушителя Kompakt.

Дополнительная информация о x-link plus

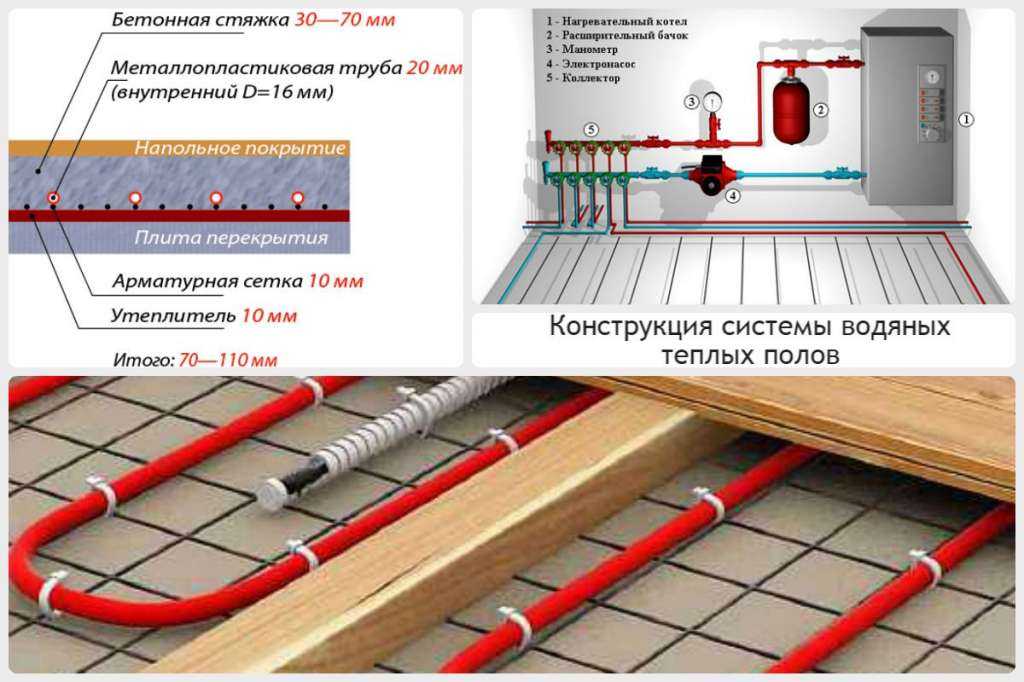

Как же работает напольное отопление?

Принцип действия напольного или стенового отопления настолько же прост, насколько гениален: вместо радиатора в полу (или в стене) помещения прокладываются трубы, по которым потом течет горячая или холодная вода. Горячая вода через отопительную трубу передает свою энергию полу, благодаря чему помещение отапливается так равномерно, как если бы в помещении был установлен радиатор. При желании по такому полу даже зимой можно ходить босиком.

И почему оно также может и охлаждать?

Холодная вода забирает тепло пола и равномерно охлаждает помещение, благодаря чему летом достигается приятная температура. Функция охлаждения значительно приятнее классического кондиционера, который создает поток воздуха, помимо этого напольное отопление еще и экономит дорогостоящую электроэнергию.

Выбор правильной системы напольного отопления зависит, например, от того, какой пол вы в дальнейшем будете укладывать и/или делаете ли вы ремонт в новостройке или в старом доме. В целом, все системы подразделяются на две основные группы: системы для установки в мокрой стяжке, например система теплого пола x-net C11 с покрытием на бобышках или система теплого пола x-net C12 с фиксацией гарпун-скобами, и системы для сухой установки, такие как система для сухой стяжки x-net C13. В выборе правильной системы вам с удовольствием поможет специализированный партнер Kermi в вашем регионе.

Кстати, еще римляне использовали напольное отопление — основной принцип работы был таким же, как и у современных систем.

Стеновое и напольное отопление: можно ли установить после основного ремонта?

Да, можно. Даже проще, чем вы думали. Kermi предлагает специальные системы напольного отопления для ремонта, которые значительно упрощают замену радиаторов на систему теплого пола. Благодаря системе с фиксацией клипсами x-net C16, тонкослойному покрытию с фиксаторами x-net С15 и системе для сухой стяжки x-net C13 доустановка отопления производится быстро и легко. Если условия строительства не позволяют установить теплый пол, то можно рассмотреть системы стенового отопления x-net C21 и x-net C22 в качестве достойной альтернативы при проведении ремонта. В вопросах комфорта и функциональности стеновое отопление не уступает напольному, только прокладываются отопительные системы не в полу, а в легкодоступных стенах.

Именно поэтому стеновое отопление представляет собой идеальный вариант для ремонта.

Преимущества для ремонта:

• ремонт и реставрация в жилом помещении
• прокладка без штробления и сносов
• очень низкая монтажная высота
• возможность комбинирования с различными напольными покрытиями

Напольное отопление и охлаждение в производственном секторе

Плюс при использовании в промышленности

Лес рубят, щепки летят. Используемые в коммерческом секторе компоненты должны быть особенно износостойкими, прочными и надежными. Система отопления промышленных площадей x-net C14 монтируется в пол и обеспечивает комфортную температуру, нагревая помещение зимой и охлаждая летом. Преимущество отопления промышленных площадей Kermi заключаются в том, что установка осуществляется непосредственно в прочный бетонный пол, что обеспечивает легкий и быстрый монтаж, а также оптимальную мощность отопления и охлаждения.

Преимущества использования в промышленной среде:

• регулируемый монтажный кронштейн для промышленного распределителя
• разматывающее устройство x-net для эргономичной укладки труб
• возможность использования с различными видами бетона, например, с железобетоном, вакуум-бетоном, армированным бетоном
• профессиональная поддержка при проектировании и на месте

Отопление промышленных площадей Kermi x-net C14

Напольное отопление | PURMO



ПОЧЕМУ НАПОЛЬНОЕ ОТОПЛЕНИЕ?

1.  Исключительное удобство пользования – идеальное распределение температуры в помещении.

Напольное отопление было известно уже во времена древнего Рима. Оно обеспечивает идеальное для человека т. н. вертикальное распределение температуры в помещении.

Более высокая температура над полом и более низкая на уровне головы создают оптимальный тепловой комфорт. Напольное отопление обеспечивает тепло в той высотной зоне помещения, в которой пребывают люди, поэтому оно особо достойно рекомендации в комнатах на первом этаже, открытых на лестничную клетку или антресоль, и поистине незаменимо в высоких помещениях – например, храмах, спортивных залах и производственнх цехах.

Таким же существенным достоинством этого метода отопления является равномерная теплоотдача всей поверхности пола. Это имеет особое значение в помещениях с большой площадью – гостиных и общих комнатах в коттеджах, а также в выставочных залах, помещениях для приёмов и т. п.

Вместе с тем благодаря невысокой температуре поверхности нагрева, составляющей всего 22-26оС, весьма ограничена циркуляция воздуха, чтó заметным образом  уменьшает количество поднимающейся пыли. Это качество напольного отопления является особенно ценным в помещениях с повышенными санитарными требованиями.

Кроме того эта система даёт возможность обогрева избранных зон снаружи зданий для предохранения их от скапливающегося снега и обледенения.

2. Эстетика интерьеров – отсутствие видимых нагревательных элементов .

Система напольного отопления полностью скрыта под напольным покрытием, а отсутствие каких-либо видимых нагревательных элементов даёт неограниченные возможности оформления интерьеров. Это важно при планировании эффектного оформления пространства под окнами.

Достоинства напольного отопления неоценимы при оформлении старинных интерьеров, а также при проектировании обстановки гимнастических залов, где обычные радиаторы необходимо снабжать специальными ограждениями, чтобы скрыть их или обеспечить безопасность для пользователей.

Кроме того в квартире можно смело планировать устройство каменных или керамических полов, которые при обычном отоплении кажутся холодными и неприятными. Напольное отопление обеспечит ощущение приятного тепла под ногами.

3.  Экономия энергии – невысокая температура работы системы .

«Тёплый пол» повышает комфорт в такой степени, что можно снизить температуру воздуха в отапливаемом помещении даже на 2оС, а это, в свою очередь, даёт значительную экономию энергии (около 12%).

Важным доводом в пользу напольного отопления является невысокая температура работы системы. Как правило, она не превышает 45оС, поэтому система может питаться теплом, получаемым от высокопроизводительных конденсационных котлов, тепловых насосов, а также солнечных коллекторов. Кроме того можно с успехом использовать отбросное тепло – например, воду, нагревающуюся в процессах охлаждения, имеющих место во многих производственных технологиях.

ПОЧЕМУ НАПОЛЬНОЕ ОТОПЛЕНИЕ PURMO?

1.  Надёжность, подкреплённая 30-летним опытом на немецком рынке .

Условием получения настоящего комфорта является безошибочный проект и надлежащий монтаж системы. В достижении выгоды, обусловленной применением напольного отопления, нам помогает 30-летний опыт на требовательном немецком рынке.

Концерн «Реттиг Хитинг» был одним из первых поставщиков систем напольного отопления в Европе, а его богатая практика в этой области вызывает доверие у инвесторов и расположение исполнителей во многих странах. За всеми элементами системы на протяжении десятков лет следят выдающиеся специалисты нашего концерна. Система постоянно развивается и модернизируется.

Уверенность во взаимостыкуемости отдельных элементов, а также укомплектованность системы – это не только основные требования рынка, но и ключ к надлежащему монтажу системы. Монтаж, в свою очередь, должен осуществляться в строгом соответствии с техническим проектом, поскольку напольное отопление является более трудным для выполнения, нежели система с обычными радиаторами, и требует от исполнителя основательных знаний.

В нормально работающей системе температура пола не должна превышать 29оС. Обычно при средних погодных условиях она не поднимается выше 24-25оС. Такая температура практически не чувствуется при прикосновении. Непрофессиональное исполнение приводит, как правило, к перегреву пола, а это не только сводит на нет все достоинства напольного отопления, но и может сделаться настоящей мукой для пользователей.

2.  Самые высококачественные компоненты, гарантирующие стопроцентную безопасность.

В соответствии с философией концерна изделие «Пурмо» всегда означает высокое качество и безопасность по разумной цене. Компоненты системы не без причины изготовлены исключительно из хороших элементов, поскольку ценовой компромисс, достигнутый благодаря использованию более дешёвых материалов, мог бы оказать только плохое влияние на долговечность системы.

Система напольного отопления «Пурмо» производится в соответствии со стандартами ISO 9001, ISO 14001,  имеет немецкие сертификаты качества RAL и DIN. Производство в Германии гарантирует надёжность и точность. Долговечность элементов, тестируемых во время лабораторных испытаний, которые являются основанием для получения сертификатов, превышает 50 лет.

3.  10-летняя гарантия на всю систему.

Высокое качество системы напольного отопления «Пурмо» позволяет предоставлять 10-летнюю гарантию при использовании в системе исключительно системных элементов «Пурмо».

4.  Профессиональное обслуживание.

Мы предлагаем професиональное обслуживание и консультации со стороны нашего ысококвалифицированного коллектива. Рекомендуемые монтажники систем «Пурмо» и сотрудничающие проектанты гарантируют нормальную работу системы, её многолетнюю надёжность и удобство пользования.

УВАЖАЕМЫЙ КЛИЕНТ !ПРОВЕРЬ, ПОКУПАЕШЬ ЛИ ТЫ ОРИГИНАЛЬНЫЕ КОМПОНЕНТЫ «ПУРМО»!

Если Ты строишь или ремонтируешь дом и Тебе нужен совет, свяжись с нами, и мы окажем Тебе профессиональную помощь!

 Виды маркировка наших изделий:

1. Два вида отопительных труб, заливаемых после монтажа монолитным полом:
  – трубы PEX с антидиффузионным барьером – Purmo Diffu-Pex  PE-Xa
  – трубы многослойные PEX/Al/PEX – Purmo HKS Sitec PE-X/Al/PE-X
    Трубы в бухтах упакованы в картонные коробки, снабжённые этикетками с наименованием трубы.

2. Теплоизоляция – пенополистироловые плиты с плёнкой и сеткой должны с наружной стороны плёнки иметь надпись “Rolljet”.
       Выпускаются в рулонах, упакованных по 12 или 9 м2 в пластиковые мешки с этикеткой «Пурмо»

3. Распределители напольного отопления снабжены наклеенным логотипом «Пурмо».
    Каждый распределитель упакован в картонную коробку с логотипом «Пурмо».

4. Шкафы распределителей  снабжены выбитой на верхней передней рамке надписью «Пурмо».
    Они упакованы в картонные коробки.

5. Окаймляющая изоляционная лента снабжена надпечаткой с логотипом «Пурмо».
    Она упакована по 30 п. м. в пластиковые мешки с этикеткой «Пурмо».

Система теплого пола – руководство по установке и эксплуатации многослойной деревянной доски

Пошаговая инструкция

Водяные системы теплого пола могут использоваться для охлаждения помещений в жаркие летние дни. Комбинация систем напольного отопления и охлаждения должна быть установлена ​​еще на этапе проектирования здания. Система напольного охлаждения представляет собой систему, в которой конструкция пола поглощает тепло из помещения, тем самым снижая его температуру. Фактором, поглощающим тепло, является холодная вода, подводимая к утопленным в стяжке трубам. Это решение позволяет добиться комфортной температуры в помещении без использования традиционного кондиционера. В помещениях с очень высоким уровнем солнечного света система охлаждения пола будет очень хорошо выполнять свою функцию, непрерывно поглощая тепло из воздуха через охлаждаемый пол. Это соответствует термодинамическому принципу передачи тепла от более теплой среды к более холодной.

Рекомендации для установщиков и пользователей – соблюдение этих указаний даст вам основание для сохранения гарантии, предоставленной Barlinek.

• Очень важно, чтобы напольное охлаждение было оборудовано соответствующими системами управления, защищающими от конденсации водяного пара на поверхности пола. Чтобы этого не произошло, температура холодной воды в трубах не должна опускаться ниже определенного значения. В каждом помещении с системой напольного охлаждения должен быть установлен датчик, вычисляющий зависимость относительной влажности воздуха от температуры поверхности доски и отключающий подачу холодной воды до достижения так называемой точки росы, т.е. водяной пар на поверхности плит. Отсутствие такой защиты может привести к проникновению конденсата воды из воздуха на пол, вызывая неконтролируемое увлажнение древесины, приводящее к таким повреждениям деревянного пола, как деформация, обесцвечивание, образование щелей между досками.
• Внутренние термостаты не должны быть настроены на температуру ниже 23°C. Кроме того, разница температур на термостате и температуры в помещении не должна быть больше 5°С. Пример: комнатная температура 30°C, температура, установленная на термостате мин. 25°С.
• Система охлаждения пола должна быть защищена от падения температуры воды ниже 18°C.
• Максимальное тепловое сопротивление уложенного пола не должно превышать R≤0,15м ² К/Вт. Если деревянная многослойная доска укладывается в плавающую систему, термическое сопротивление основного материала не должно превышать 0,05 м ² К/Вт. Для достижения минимального теплового сопротивления Barlinek рекомендует клеевую систему сборки пола.
• Выключите охлаждение пола за 24 часа до укладки пола. После укладки пола систему можно перезапустить через 24 часа.
• Влажность цементной стяжки должна быть не более 1,8 %, ангидридной стяжки – до 0,3 %. Измерения следует производить карбидным методом, так называемым СМ.
• Прочие параметры укладки и использования в соответствии с инструкцией по укладке и условиям эксплуатации деревянных многослойных полов. Узнайте больше на https://www. barlinek.com
• Решение об использовании напольного охлаждения требует установления теплового баланса на этапе проектирования. Пропуск этого этапа может привести к неправильному выбору оборудования и недостаточной работе всей системы охлаждения.

Лучистое отопление и охлаждение – GreenBuildingAdvisor

Для обогрева этого дома будут использоваться трубы, установленные в основании, изготовленной компанией Warmboard. Хотя установка требует большего планирования и тщательности, чем другие распространенные системы отопления, лучистое отопление пола работает тихо и совершенно незаметно. Фото предоставлено Джастином Гиббсом.

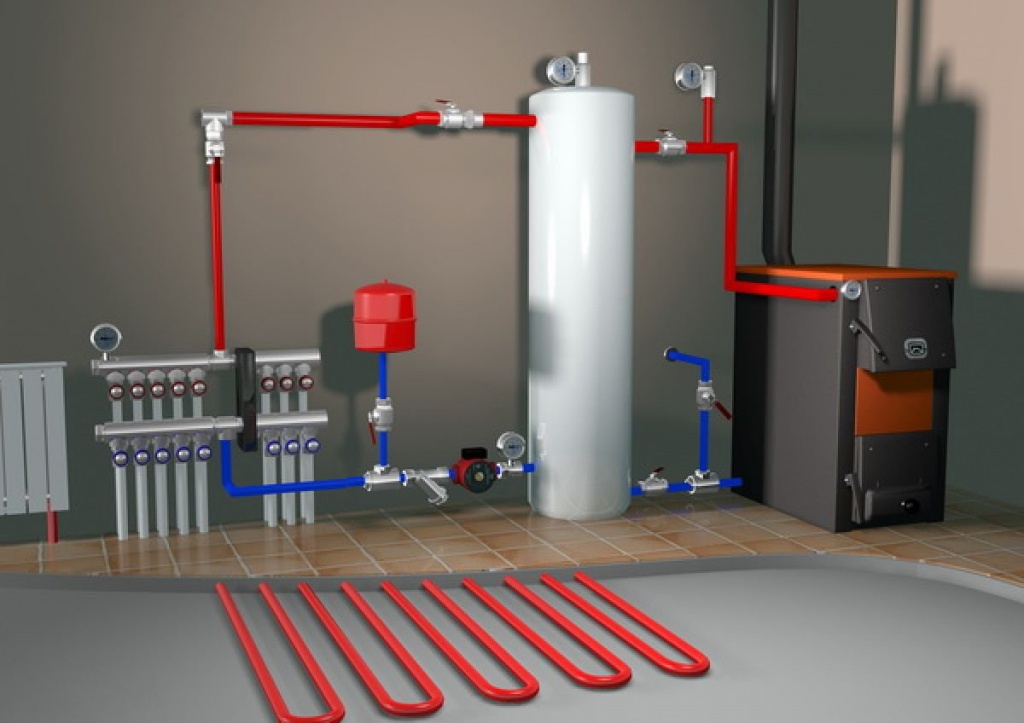

Водяные системы отопления, в которых вода является средой для передачи тепла, используют один из нескольких типов радиаторов, в том числе настенные, плинтусные и те старые классические чугунные, которые стоят на полу. Но когда кто-то говорит «лучистое отопление», он обычно имеет в виду лучистое отопление пола, систему распределения тепла, основанную на трубах, которые полностью скрыты от глаз.

Отсутствие видимых радиаторов является одной из привлекательных характеристик этих систем отопления. Они тоже беззвучно бегают. Тепло распределяется равномерно, бесшумно и без раздражающей периодической модуляции, характерной для системы принудительной вентиляции. Домовладельцам не придется расставлять мебель для размещения обогревателей или громоздких радиаторов. По сути, это система «установил и забыл».

Есть и недостатки. Среди них высокая стоимость, сложность ремонта некоторых типов систем и неизбежное разочарование домовладельцев, когда они обнаруживают, что ногам, по сути, не будет тепло всю зиму.

Короче говоря, мнения по поводу этих систем разделились. Некоторым домовладельцам они нравятся. Некоторые проектировщики не видят места для систем лучистого обогрева пола в хорошо изолированных, плотно построенных домах. Мартин Холладей, бывший редактор Green Building Advisor, даже возражает против термина «теплый пол», предпочитая вместо него более длинное, но более точное выражение «гидронические трубы в полу».

Но давайте начнем с рассмотрения того, как устроены эти системы, рассмотрим альтернативу с электрическим отоплением, а затем обратимся к вопросу о том, может ли та же сеть труб, которая обеспечивает тепло зимой, также охлаждать жилое пространство летом. (Большая часть технической информации, приведенной в этой статье, взята из ранее опубликованных работ Холладея, Алекса Уилсона и других, на которые есть ссылки в тексте или в списке «Похожие статьи» внизу страницы.)

Трубки обычно прокладывают в полу

Трубки можно прокладывать в стенах или потолке (компания Messana предлагает системы такого типа), но системы лучистого обогрева пола обычно строятся на трубах, которые либо прикрепляются скобами к нижней стороне обшивка пола (системы сшивания) или встроенные в слой бетона или гипсбетона. В качестве альтернативы, трубы могут быть помещены в специальную подложку с канавками, прежде чем они будут покрыты финишным покрытием.

Трубка изготовлена ​​из очень прочного пластика под названием PEX, сокращенно от сшитого полиэтилена. Петли трубопровода соединены с коллекторами, которые, в свою очередь, питаются линией подачи от котла или водонагревателя. Вода, циркулирующая в трубах, обычно имеет более низкую температуру, чем вода, которая питает плинтус или настенные радиаторы. Даже в разгар зимы в Новой Англии циркулирующая вода может иметь температуру всего около 80°F.

Бетонные полы имеют большую массу, поэтому они медленнее нагреваются и медленнее остывают, чем деревянный пол. Radiantec, компания, которая специализируется на системах лучистого отопления, говорит, что установка бетонной плиты является самым простым и эффективным вариантом, если все сделано правильно. Трубки также можно размещать в тонких плитах, устанавливаемых поверх деревянного каркаса (Radiantec называет такие системы «подвесными плитами»). Следует иметь в виду, что если трубка, встроенная в бетонную пружину, дает течь, ремонт будет трудным, грязным и дорогим.

Системы сшивания иногда включают в себя алюминиевые передаточные пластины, которые помогают более эффективно прогревать пол. Пролеты балок также могут иметь отражающий барьер и слой изоляции для направления тепла вверх. Warmboard представляет собой структурную панель для пола, которая включает в себя отражающий слой. Он имеет канавки для трубок PEX.

Эй, у меня мерзнут ноги

Домовладельцев, которые думают, что система теплого пола гарантирует тепло ногам всю зиму, может ждать сюрприз. В хорошо утепленном доме этого, вероятно, не произойдет.

Даже в очень холодный день пол будет всего на несколько градусов теплее, чем комната. Если термостат установлен, скажем, на 70°, температура пола будет 75° или около того — намного холоднее, чем подошва босой ноги. Если плиту нагреть до такой степени, что она будет похожа на ваши любимые флисовые тапочки, комната будет перегрета.

Дома с хорошей теплоизоляцией и тщательной герметизацией имеют низкие тепловые нагрузки. Система лучистого пола, работающая от котла, который производит 75 000 или 80 000 БТЕ в час, является излишним, что Теодор Бернстайн назвал бы «атомной мухобойкой». Дело в том, что дорогая система отопления, построенная вокруг мощного котла, начинает разрушаться по мере того, как ограждение здания становится лучше изолированным и герметичным.

Вот еще несколько часто возникающих вопросов:

• Дешевле ли эксплуатация систем теплого пола? Согласно исследованию Уилсона, температура воды в бойлере может быть ниже, но экономия вряд ли будет значительной. Во-первых, циркуляционным насосам, которые перемещают воду по трубам, приходится много работать.
• Хотя некоторые сторонники систем теплого пола утверждают, что домовладельцы чувствуют себя комфортно при более низких настройках термостата, мы не знаем никаких данных, подтверждающих это утверждение.
• Системы теплого пола, установленные в домах с плитой на уровне земли, нуждаются в достаточной изоляции под плитой, чтобы избежать потери большого количества тепла в землю. Если эту потребность не удовлетворить, потенциально это может означать увеличение, а не снижение энергопотребления.
• Должен ли трубопровод проходить в полу? Нет. Излучающие панели, установленные на потолке, не так распространены, но, как отмечает Ллойд Альтер в этом обсуждении, панели производства Messana имеют некоторые преимущества. Их проще установить, они могут выдерживать более высокие температуры воды и имеют меньше задержек при регулировке температуры. Кроме того, их можно использовать как для охлаждения, так и для обогрева, при условии, что уровень влажности в помещении можно контролировать.

Электрический вариант

Полы также можно обогревать с помощью электрических ковриков. Поскольку электричество является относительно дорогим топливом во многих частях страны, электрическое лучистое тепло обычно используется в небольших помещениях — например, в ванной комнате, где вам просто нужен точечный обогрев в течение короткого промежутка времени.

Электрические коврики можно укладывать под плитку в ванной или прихожей. Существуют также версии, предназначенные для установки под дерево, винил и ламинат. Nuheat является одним из производителей.

Экономика электрического тепла во многом зависит от того, есть ли в доме солнечные панели, которые могут компенсировать стоимость электроэнергии за счет чистого учета, а также от того, насколько герметична и хорошо изолирована ограда здания. Это, вероятно, не имеет большого значения, когда вокруг дома установлена ​​​​пара согревающих ковриков.

Как насчет лучистого охлаждения?

Системы лучистого теплого пола обычно не предусматривают охлаждения. Та же труба, по которой циркулирует горячая вода зимой, потенциально может использоваться для охлаждения людей летом. Но хотя эти двойные системы вполне возможны, они, по крайней мере, пока, редко встречаются в домах США.

Одной из причин является возможность повреждения водой, поскольку влага из воздуха скапливается на поверхностях, охлажденных ниже точки росы. Чтобы избежать этого, необходимо контролировать относительную влажность в помещении, что является более сложной задачей в тех частях страны, где скрытая нагрузка на охлаждение высока.
