Солнечная электростанция на дом 200 м2 своими руками / Хабр

Частенько в сети проскакивают сообщения о борьбе за экологию, развитие альтернативных источников энергии. Иногда даже проводят репортажи о том, как в заброшенной деревне сделали солнечную электростанцию, чтобы местные жители могли пользоваться благами цивилизации не 2-3 часа в сутки, пока работает генератор, а постоянно. Но это всё как-то далеко от нашей жизни, поэтому я решил на своем примере показать и рассказать, как устроена и как работает солнечная электростанция для частного дома. Расскажу обо всех этапах: от идеи до включения всех приборов, а также поделюсь опытом эксплуатации. Статья получится немаленькая, поэтому кто не любит много букв могут посмотреть ролик. Там я постарался рассказать то же самое, но будет видно, как я все это сам собираю.

Исходные данные: частный дом площадью около 200 м2 подключен к электросетям. Трехфазный ввод, суммарной мощностью 15 кВт. В доме стандартный набор электроприборов: холодильник, телевизоры, компьютеры, стиральные и посудомоечные машинки и так далее. Стабильностью электросеть не отличается: зафиксированный мною рекорд — отключение 6 дней подряд на период от 2 до 8 часов.

Что хочется получить: забыть о перебоях электроэнергии и пользоваться электричеством, невзирая ни на что.

Какие могут быть бонусы: Максимально использовать энергию солнца, чтобы дом приоритетно питался солнечной энергией, а недостаток добирал из сети. Как бонус, после принятия закона о продаже частными лицами электроэнергии в сеть, начать компенсировать часть своих затрат, продавая излишки выработки в общую электросеть.

Содержание

С чего начать?

Всегда есть минимум два пути для решения любой задачи: учиться самому или поручить решение задачи кому-то другому. Первый вариант предполагает изучение теоретических материалов, чтение форумов, общение с владельцами солнечных электростанций, борьбу с внутренне жабой и, наконец, покупку оборудования, а после — установку. Второй вариант: позвонить в специализированную фирму, где зададут много вопросов, подберут и продадут нужное оборудование, а могут и установить за отдельные деньги. Я решил совместить эти два способа. Отчасти потому что мне это интересно, а отчасти для того, чтобы не напороться на продавцов, которым надо просто заработать, продав не совсем то, что мне нужно. Теперь пришло время теории, чтобы понять, как я делал выбор.

На фото пример «освоения» денег на строительство солнечной электростанции. Обратите внимание, солнечные панели установлены ЗА деревом – таким образом, свет на них не попадает, и они просто не работают.

Типы солнечных электростанций

Сразу отмечу, что говорить я буду не о промышленных решениях и не о сверхмощных системах, а об обычной потребительской солнечной электростанции для небольшого дома. Я не олигарх, чтобы разбрасываться деньгами, но я придерживаюсь принципа достаточной разумности. То есть я не хочу греть бассейн «солнечным» электричеством или заряжать электромобиль, которого у меня нет, но я хочу, чтобы в моем доме все приборы постоянно работали, без оглядки на электросети.

Теперь расскажу про типы солнечных электростанций для частного дома. По большому счету, их всего три, но бывают вариации. Расположу, по росту стоимости каждой системы.

Сетевая Солнечная Электростанция — этот тип электростанции сочетает в себе невысокую стоимость и максимальную простоту эксплуатации. Состоит всего из двух элементов: солнечных панелей и сетевого инвертора. Электричество от солнечных панелей напрямую преобразуется в 220В/380В в доме и потребляется домашними энергосистемами. Но есть существенный недостаток: для работы ССЭ необходима опорная сеть. В случае отключения внешней электросети, солнечные батареи превратятся в «тыкву» и перестанут выдавать электричество, так как для функционирования сетевого инвертора нужна опорная сеть, то есть само наличие электричества. Кроме того, со сложившейся инфраструктурой электросети, работа сетевого инвертора не очень выгодна. Пример: у вас солнечная электростанция на 3 кВт, а дом потребляет 1 кВт. Излишки будут «перетекать» в сеть, а обычные счетчики считают энергию «по модулю», то есть отданную в сеть энергию счетчик посчитает, как потребленную, и за нее еще придется заплатить. Тут логично подходит вопрос: куда девать лишнюю энергию и как этого избежать? Переходим ко второму типу солнечных электростанций.

Гибридная Солнечная Электростанция – этот тип электростанции сочетает в себе достоинства сетевой и автономной электростанции. Состоит из 4 элементов: солнечные панели, солнечный контроллер, аккумуляторы и гибридный инвертор. Основа всего – это гибридный инвертор, который способен в потребляемую от внешней сети энергии подмешивать энергию, выработанную солнечными панелями. Более того, хорошие инверторы имеют возможность настройки приоритезации потребляемой энергии. В идеале, дом должен потреблять сначала энергию от солнечных панелей и только при ее недостатке, добирать из внешней сети. В случае исчезновения внешней сети инвертор переходит в автономную работу и пользуется энергией от солнечных панелей и энергией, запасенной в аккумуляторах. Таким образом, даже если электроэнергию отключат на продолжительное время и будет пасмурный день (или электричество отключат ночью), в доме всё будет функционировать. Но что делать, если электричества нет вообще, а жить как-то надо? Тут я перехожу к третьему типу электростанции.

Автономная Солнечная Электростанция – этот тип электростанции позволяет жить полностью независимо от внешних электросетей. Она может включать в себя больше 4 стандартных элементов: солнечные панели, солнечный контроллер, АКБ, инвертор.

Дополнительно к этому, а иногда вместо солнечных панелей, может быть установлена ГидроЭлектроСтанция малой мощности, ветряная электростанция, генератор (дизельный, газовый или бензиновый). Как правило, на таких объектах присутствует генератор, поскольку может не быть солнца и ветра, а запас энергии в аккумуляторах не бесконечен – в этом случае генератор запускается и обеспечивает энергией весь объект, попутно заряжая АКБ. Такая электростанция легко трансформируется в гибридную, при подключении внешней электросети, если инвертор обладает этими функциями. Основное отличие автономного инвертора от гибридного – это то, что он не умеет подмешивать энергию от солнечных панелей к энергии из внешней сети. При этом гибридный инвертор, наоборот, умеет работать в качестве автономного, если внешняя сеть будет отключена. Как правило, гибридные инверторы соразмерны по цене с полностью автономными, а если и отличаются, то несущественно.

Что такое солнечный контроллер?

Во всех типах солнечных электростанций присутствует солнечный контроллер. Даже в сетевой солнечной электростанции он есть, просто входит в состав сетевого инвертора. Да и многие гибридные инверторы выпускаются с солнечными контроллерами на борту. Что же это такое и для чего он нужен? Буду говорить о гибридной и автономной солнечной электростанции, поскольку это как раз мой случай, а с устройством сетевого инвертора могу ознакомить детальнее в комментариях, если будут запросы в комментариях.

Солнечный контроллер – это устройство, которое полученную от солнечных панелей энергию преобразует в перевариваемую инвертором энергию. Например, солнечные панели изготавливаются с напряжением кратно 12В. И АКБ изготавливаются кратно 12В, так уж повелось. Простые системы на 1-2 кВт мощности работают от 12В. Производительные системы на 2-3 кВт уже функционируют от 24В, а мощные системы на 4-5 кВт и более работают на 48В. Сейчас я буду рассматривать только «домашние» системы, потому что знаю, что есть инверторы, работающие на напряжениях в несколько сотен вольт, но для дома это уже опасно.

Итак, допустим у нас есть система на 48В и солнечные панели на 36В (панель собрана кратно 3х12В). Как получить искомые 48В для работы инвертора? Конечно, к инвертору подключаются АКБ на 48В, а к этим аккумуляторам подключается солнечный контроллер с одной стороны и солнечные панели с другой. Солнечные панели собираются на заведомо большее напряжение, чтобы суметь зарядить АКБ. Солнечный контроллер, получая заведомо большее напряжение с солнечных панелей, трансформирует это напряжение до нужной величины и передает в АКБ. Это упрощенно. Есть контроллеры, которые могут со 150-200 В от солнечных панелей понижать до 12 В аккумуляторов, но тут протекают очень большие токи и контроллер работает с худшим КПД. Идеальный случай, когда напряжение с солнечных панелей вдвое больше напряжения на АКБ.

Солнечных контроллеров существует два типа: PWM (ШИМ – Широтно-Импульсная Модуляция) и MPPT (Maximum Power Point Tracking – отслеживание точки максимальной мощности). Принципиальная разница между ними в том, что ШИМ-контроллер может работать только со сборками панелей, не превышающими напряжения АКБ. MPPT – контроллер может работать с заметным превышением напряжения относительно АКБ. Кроме того, MPPT-контроллеры обладают заметно бОльшим КПД, но и стоят дороже.

Как выбрать солнечные панели?

На первый взгляд, все солнечные панели одинаковы: ячейки солнечных элементов соединены между собой шинками, а на задней стороне есть два провода: плюс и минус. Но есть в этом деле масса нюансов. Солнечные панели бывают из разных элементов: аморфных, поликристаллических, монокристаллических. Я не буду агитировать за тот или иной тип элементов. Скажу просто, что сам предпочитаю монокристаллические солнечные панели. Но и это не всё. Каждая солнечная батарея – это четырехслойный пирог: стекло, прозрачная EVA-пленка, солнечный элемент, герметизирующая пленка. И вот тут каждый этап крайне важен. Стекло подходит не любое, а со специальной фактурой, которое снижает отражение света и преломляет падающий под углом свет таким образом, чтобы элементы были максимально освещены, ведь от количества света зависит количество выработанной энергии. От прозрачности EVA-пленки зависит, сколько энергии попадет на элемент и сколько энергии выработает панель. Если пленка окажется бракованной и со временем помутнеет, то и выработка заметно упадет.

Далее идут сами элементы, и они распределяются по типам, в зависимости от качества: Grade A, B, C, D и далее. Конечно, лучше иметь элементы качества А и хорошую пайку, ведь при плохом контакте, элемент будет греться и быстрее выйдет из строя. Ну и финишная пленка должна также быть качественной и обеспечивать хорошую герметизацию. В случае разгерметизации панелей, очень быстро на элементы попадет влага, начнется коррозия и панель также выйдет из строя.

Как правильно выбрать солнечную панель? Основной производитель для нашей страны – это Китай, хотя на рынке присутствуют и Российские производители. Есть масса OEM-заводов, которые наклеят любой заказанный шильдик и отправят панели заказчику. А есть заводы, которые обеспечивают полный цикл производства и способны проконтролировать качество продукции на всех этапах производства. Как узнать о таких заводах и брендах? Есть пара авторитетных лабораторий, которые проводят независимые испытания солнечных панелей и открыто публикуют результаты этих испытаний. Перед покупкой вы можете вбить название и модель солнечной панели и узнать, насколько солнечная панель соответствует заявленным характеристикам. Первая лаборатория – это Калифорнийская Энергетическая Комиссия, а вторая лаборатория Европейская – TUV. Если производителя панелей в этих списках нет, то стоит задуматься о качестве. Это не значит, что панель плохая. Просто бренд может быть OEM, а завод-производитель выпускает и другие панели. В любом случае, присутствие в списках этих лабораторий уже свидетельствует о том, что вы покупаете солнечные батареи не у производителя-однодневки.

Мой выбор солнечной электростанции

Перед покупкой стоит очертить круг задач, которые ставятся перед солнечной электростанцией, чтобы не заплатить за ненужное и не переплатить за неиспользуемое. Тут я перейду к практике, как и что делал я сам. Для начала, цель и исходные: в деревне периодически отключают электроэнергию на период от получаса до 8 часов. Возможны отключения как раз в месяц, так и подряд несколько дней. Задача: обеспечить дом электроснабжением в круглосуточном режиме с некоторым ограничением потребления на период отключения внешней сети. При этом, основные системы безопасности и жизнеобеспечения должны функционировать, то есть: должны работать насосная станция, система видеонаблюдения и сигнализации, роутер, сервер и вся сетевая инфраструктура, освещение и компьютеры, холодильник. Вторично: телевизоры, развлекательные системы, электроинструмент (газонокосилка, триммер, насос для полива огорода). Можно отключить: бойлер, электрочайник, утюг и прочие греющие и много потребляющие устройства, работа которых сиюминутно не важна. Чайник можно вскипятить на газовой плите, а погладить позже.

Как правило, солнечную электростанцию можно купить в одном месте. Продавцы солнечных панелей также продают всё сопутствующее оборудование, поэтому я начал поиск отталкиваясь от солнечных батарей. Один из солидных брендов – TopRay Solar. О них есть хорошие отзывы и реальный опыт эксплуатации в России, в частности, в Краснодарском крае, где знают толк в солнце. В РФ есть официальный дистрибьютор и дилеры по регионам, на вышеозначенных сайтах с лабораториями для проверки солнечных панелей этот бренд присутствует и далеко не на последних местах, то есть можно брать. Кроме того, фирма-продавец солнечных панелей TopRay, также занимается собственным производством контроллеров и электроники для дорожной инфраструктуры: системы управления трафиком, светодиодные светофоры, мигающие знаки, солнечные контроллеры и прочее. Ради любопытства даже напросился на их производство – вполне технологично и даже есть девушки, которые знают, с какой стороны подходить к паяльнику. Бывает же!

Со своим списком хотелок я обратился к ним и попросил собрать мне пару комплектаций: подороже и подешевле для моего дома. Мне задали ряд уточняющих вопросов насчет резервируемой мощности, наличия потребителей, максимальной и постоянной потребляемой мощности. Последнее вообще оказалось для меня неожиданным: дом в режиме энергосбережения, когда работают только системы видеонаблюдения, охраны, связь с инетом и сетевая инфраструктура, потребляет 300-350 Вт. То есть даже если дома никто не пользуется электричеством, на внутренние нужды уходит до 215 кВт*ч в месяц. Вот тут и задумаешься над проведением энергетического аудита. И начнешь выключать из розеток зарядки, телевизоры и приставки, которые в режиме ожидания потребляют по чуть-чуть, а набегает прилично.
Не буду томить, остановился я на более дешевой системе, так как зачастую до половины суммы за электростанцию может занимать стоимость аккумуляторов. Список оборудования получился следующим:

Солнечная батарея TopRay Solar 280 Вт Моно – 9 шт
Однофазный Гибридный инвертор на 5 кВт InfiniSolar V-5K-48 – 1 шт
Аккумулятор AGM Парус HML-12-100 – 4 шт

Дополнительно, мне было предложено приобрести профессиональную систему крепления солнечных панелей на крышу, но я, посмотрев фотографии, решил обойтись самодельными креплениями и тоже сэкономить. Но я решил собирать систему сам и не жалел сил и времени, а монтажники работают с этими системами постоянно и гарантируют быстрый и качественный результат. Так что решайте сами: с заводскими креплениями работать гораздо приятнее и проще, а моё решение просто дешевле.

Что даёт солнечная электростанция?

Этот комплект может выдать до 5 кВт мощности в автономном режиме – именно такой мощности я выбрал однофазный инвертор. Если докупить такой же инвертор и модуль сопряжения к нему, то можно нарастить мощность до 5кВт+5кВт=10 кВт на фазу. Или можно сделать трехфазную систему, но я пока довольствуюсь и этим. Инвертор высокочастотный, а потому достаточно легкий (порядка 15 кг) и занимает немного места – легко монтируется на стену. В него уже встроено 2 MPPT-контроллера мощностью 2,5 кВт каждый, то есть я могу добавить еще столько же панелей без покупки дополнительного оборудования.

Солнечных панелей у меня на 2520 Вт по шильдику, но из-за неоптимального угла установки они выдают меньше – максимум я видел 2400 Вт. Оптимальный угол – это перпендикулярно солнцу, что в наших широтах составляет примерно 45 градусов к горизонту. У меня панели установлены под 30 градусов.

Сборка АКБ составляет 100А*ч 48В, то есть запасено 4,8 кВт*ч, но забирать энергию полностью крайне нежелательно, поскольку тогда их ресурс заметно сокращается. Желательно разряжать такие АКБ не более, чем на 50%. Это литий-железофосфатные или литий-титанатные можно заряжать и разряжать глубоко и большими токами, а свинцово-кислотные, будь то жидкостные, гелевые или AGM лучше не насиловать. Итак, у меня есть половина емкости, а это 2,4 кВт*ч, то есть порядка 8 часов в полностью автономном режиме без солнца. Этого хватит на ночь работы всех систем и еще останется половина емкости АКБ на аварийный режим. Утром уже встанет солнце и начнет заряжать АКБ, параллельно обеспечивая дом энергией. То есть дом может функционировать и автономно в таком режиме, если снизить энергопотребление и погода будет хорошей. Для полной автономии можно было бы добавить еще аккумуляторов и генератор. Ведь зимой солнца совсем мало и без генератора будет не обойтись.

Начинаю собирать

Перед покупкой и сборкой необходимо просчитать всю систему, чтобы не ошибиться с расположением всех систем и прокладкой кабелей. От солнечных панелей до инвертора у меня порядка 25-30 метров и я заранее проложил два гибких провода сечением 6 кв.мм, так как по ним будет передаваться напряжение до 100В и ток 25-30А. Такой запас по сечению был выбран, чтобы минимизировать потери на проводе и максимально доставить энергию до приборов. Сами солнечные панели я монтировал на самодельные направляющие из алюминиевых уголков и притягивал их самодельными же креплениями. Чтобы панель не сползала вниз, на алюминиевом уголке напротив каждой панели смотрит вверх пара 30мм болтов, и они являются своеобразным «крючком» для панелей. После монтажа их не видно, но они продолжают нести нагрузку.

Солнечные панели были собраны в три блока по 3 панели в каждом. В блоках панели подключаются последовательно — так напряжение удалось поднять до 115В без нагрузки и снизить ток, а значит можно выбрать провода меньшего сечения. Блоки между собой подключены параллельно специальными коннекторами, обеспечивающими хороший контакт и герметичность соединения – называются MC4. Их же я использовал для подключения проводов к солнечному контроллеру, так как они обеспечивают надежный контакт и быстрое замыкание\размыкание цепи для обслуживания.

Далее переходим к монтажу в доме. АКБ предварительно заряжены «умной» автомобильной зарядкой, чтобы выровнять напряжение и подключены последовательно для обеспечения напряжения 48В. Далее, они подключены к инвертору кабелем с сечением 25 мм кв. Кстати, во время первого подключения АКБ к инвертору будет заметная искра на контактах. Если вы не спутали полярность, то всё нормально – в инверторе установлены довольно емкие конденсаторы и они начинают заряжаться в момент подключения к аккумуляторам. Максимальная мощность инвертора – 5000 Вт, а значит ток, который может проходить по проводу от АКБ будет составлять 100-110А. Выбранного кабеля хватает для безопасной эксплуатации. После подключения АКБ, можно подключать внешнюю сеть и нагрузку дома. К клеммным колодкам цепляются провода: фаза, ноль, заземление. Тут всё просто и наглядно, но если для вас починить розетку небезопасно, то подключение этой системы лучше доверить опытным электромонтажникам. Ну и последним элементом подключаю солнечные панели: тут тоже надо быть внимательным и не перепутать полярность. При мощности в 2,5 кВт и неправильном подключении, солнечный контроллер сгорит моментально. Да что там говорить: при такой мощности, от солнечных панелей можно заниматься сваркой напрямую, без сварочного инвертора. Здоровья это солнечным панелям не добавит, но мощь солнца действительно велика. Так как я дополнительно использую разъемы MC4, перепутать полярность просто невозможно при первоначальном правильном монтаже.

Всё подключено, один щелчок выключателя и инвертор переходит в режим настройки: тут надо выставить тип АКБ, режим работы, зарядные токи и прочее. Для этого есть вполне понятная инструкция и если вы можете справиться с настройкой роутера, то настройка инвертора тоже не будет очень сложной. Надо только знать параметры АКБ и правильно их настроить, чтобы они прослужили как можно дольше. После этого, хм… После этого наступает самое интересное.

Эксплуатация гибридной солнечной электростанции

После запуска солнечной электростанции, я и моя семья пересмотрели многие привычки. Например, если раньше стирка или посудомоечная машина запускались после 23 часов, когда работал ночной тариф в электросетях, то теперь эти энергозатратные работы перенесены на день, потому что стиралка потребляет 500-2100 Вт во время работы, посудомоечная машина потребляет 400-2100 Вт. Почему такой разброс? Потому что насосы и моторы потребляют немного, а вот нагреватели воды крайне прожорливы. Гладить оказалось тоже «выгоднее» и приятнее днем: в комнате гораздо светлее, а энергия солнца полностью покрывает потребление утюга. На скриншоте продемонстрирован график выработки энергии солнечной электростанцией. Хорошо виден утренний пик, когда работала стиральная машинка и потребляла много энергии – эта энергия была выработана солнечными панелями.

Первые дни я по несколько раз подходил к инвертору, взглянуть на экран выработки и потребления. После поставил утилиту на домашний сервер, который в реальном времени отображает режим работы инвертора и все параметры электросети. К примеру, на скриншоте видно, что дом потребляет больше 2 кВт энергии (пункт AC output active power) и вся эта энергия заимствуется от солнечных батарей (пункт PV1 input power). То есть инвертор, работая в гибридном режиме с приоритетом питания от солнца, полностью покрывает энергопотребление приборов за счет солнца. Это ли не счастье? Каждый день в таблице появлялся новый столбик выработки энергии и это не могло не радовать. А когда во всей деревне отключили электричество, я узнал об этом только по писку инвертора, который оповещал о работе в автономном режиме. Для всего дома это означало только одно: живем как прежде, пока соседи ходят за водой с ведрами.

Но есть в наличии дома солнечной электростанции и нюансы:

Я начал замечать, что птицы любят солнечные панели и, пролетая над ними, не могут сдержаться от счастья наличия технологичного оборудования в деревне. То есть иногда всё же солнечные панели надо мыть от следов и пыли. Думаю, что при установке под 45 градусов, все следы просто смывались бы дождями. Выработка от нескольких птичьих следов вообще не падает, но если затенена часть панели, то падение выработки становится ощутимым. Это я заметил, когда солнце пошло к закату и тень от крыши начала накрывать панели одну за другой. То есть лучше располагать панели вдали от всех конструкций, способных их затенить. Но даже вечером, при рассеянном свете, панели выдавали несколько сотен ватт.
При большой мощности солнечных панелей и подкачке от 700 Ватт и более, инвертор включает вентиляторы активнее и их становится слышно, если дверь в техническое помещение открыта. Тут либо закрывать дверь, либо крепить инвертор на стену через демпфирующие прокладки. В принципе, ничего неожиданного: любая электроника греется при работе. Просто надо учитывать, что инвертор не стоит вешать там, где он может мешать звуком своей работы.
Фирменное приложение умеет отправлять оповещения по электронной почте или в SMS, если произошло какое-либо событие: включение/отключение внешней сети, разряд АКБ и подобное. Вот только приложение работает по незащищенному 25 порту SMTP, а все современные почтовые сервисы, вроде gmail.com или mail.ru работают по защищенному порту 465. То есть сейчас, фактически, оповещения по почте не приходят, а хотелось бы.

Не сказать, что эти пункты как-то огорчают, ведь всегда надо стремиться к совершенству, но имеющаяся энергонезависимость того стоит.

Заключение

Полагаю, что это не последний мой рассказ о собственной солнечной электростанции. Опыт эксплуатации в различных режимах и в разное время года однозначно будет отличаться, но я точно знаю, что даже если в Новый Год отключат электричество, в моём доме будет светло. По результатам эксплуатации установленной солнечной электростанции могу отметить, что оно того стоило. Несколько отключений внешней сети прошли незаметно. О нескольких я узнал только по звонкам соседей с вопросом «У тебя тоже нет света?». Бегущие цифры выработки электричества безмерно радуют, а возможность убрать от компа UPS зная, что даже при отключении электроэнергии всё продолжит работать – это приятно. Ну а когда у нас наконец-то примут закон о возможности продажи электроэнергии частными лицами в сеть, я первый подам заявку на эту функцию, ведь в инверторе достаточно изменить один пункт и всю выработанную, но не потребленную домом энергию, я буду продавать в сеть и получать за это деньги. В общем, это оказалось довольно просто, эффективно и удобно. Готов ответить на ваши вопросы и выдержать натиск критиков, убеждающих всех, что в наших широтах солнечная электростанция – это игрушка.

Монтаж солнечной электростанции своими руками пошаговая инструкция

Научно-технический прогресс не стоит на месте. Люди научились пользоваться силой природы и ее ресурсами, которые полностью бесплатные и не обедняют природу. Использование энергии ветра, воды и солнца – абсолютно безвредно для природы, что делает этот факт особенно ценным. Солнечные батареи – отличный вариант экономии на оплате за коммунальные услуги. Солнечные батареи работают за счет энергии солнца, поглощая солнечный свет, они вырабатывают энергию.

Сборка солнечной электростанции своими руками
Электростанция на солнечных батареях своими руками
Схема сборки солнечной электростанции
Собрать солнечную электростанцию руками
Домашняя солнечная электростанция руками, особенность установки на крыше
Самодельная электростанция на солнечных батареях
Как собрать солнечную электростанцию для дома

Сборка солнечной электростанции своими руками

Купить гелиоустановку для выработки электричества для дома не составляет никакого труда, на рынке можно найти много различных предложений, но стоимость такого оборудования достаточно высокое. Купить систему доступно далеко не каждому. Есть альтернатива – изготовление гелиоустановки собственноручно.

Сила тока, которую сможет создавать фотоэлемент, будет зависеть от количества попавших на поверхность солнечных элементов. Количество этих элементов напрямую зависит от ряда факторов:

размера аккумуляторов;
силы и интенсивности солнечного света;
длительности использования;
КПД сооружения;
температурных показателей.

От размера батареи зависит количество вырабатываемой энергией. Чем больше площадь конструкции, тем больше энергии вырабатывается и тем выше стоимость оборудования.

В зависимости от стоимости и мощности оборудования, солнечные батареи для преобразования солнечной энергии в электричество, разделяются на:

Конструкции с малой мощностью – мощность данного оборудования сможет обеспечить зарядку планшета и других электронных приборов. Но при высокой стоимости и столь малой мощности, данное оборудование не пользуется высокой популярностью
Универсальные конструкции – чаще всего приобретаются для использования в походах и кемпингах. Это более мощная конструкция, способная питать несколько электроприборов одновременно.
Солнечные батареи – плоские фотопластины, крепящиеся на специальной основе. Устанавливаются на крышах домов и благодаря сложному устройству, позволяют полностью покрывать все потребности в электрической энергии.

Электростанция на солнечных батареях своими руками

Уже перестают быть редкостью и диковинкой солнечные электростанции в быту. Данная конструкция повышает комфортность проживания, обеспечивает независимость от работы коммунальных служб. При запасе базовых знаний в электротехнике, можно сделать солнечную электростанцию собственноручно и при этом сэкономить ощутимые деньги. Различают три вида солнечных электростанций:

автономные;
сетевые;
комбинированные.

Для обеспечения дома электроэнергией автономная солнечная электростанция считается наиболее оптимальным вариантом.

Любая солнечная электростанция, продуцирующая переменный ток, состоит из четырех основных компонентов:

Фотомодули – количество и площадь фотоэлементов определяется в зависимости от потребностей дома и солнечной активности в конкретной географической местности. Смонтировать модули можно собственными силами, купить придется только кремниевые фотоячейки или купить гелиоблоки, при условии, что размеры блоков совпадают со всеми требованиями.
Аккумуляторные батареи – нужны для предотвращения перебоев с подачей электроэнергии. В непогоду и пасмурные дни аккумуляторы смогут поддержать подачу электричества в дни без солнца.
Контроллеры – своего рода «часовые», контролирующие аккумуляторы от чрезмерной зарядки. Когда батарея будет полностью заряжена, они понизят ток, вырабатываемый солнечной батареей до той величины, которая необходима для поддержания саморазряда. В самодельной установке данное оборудование необходимо для продления срока эксплуатации.
Инверторы – специальные приборы, преобразующие постоянный ток в переменный, который питает всю технику в доме. В частной солнечной электростанции речь идет о синусоидальных батареях. Данный вариант дешевле и подходит для домашнего использования. При переизбытке электроэнергии инверторы выступают связующим звеном между домашней и коммунальной энергетической системой. Они перенаправляют избыток электричества в общую сеть.
Кабели – им отводится важная роль. Все уличные кабеля должны быть высокого качества и устойчивости к непогоде и перепадам температур. Для уменьшения энергетических потерь рекомендуется короткий путь и специальное сечение, не меньше четырех миллиметров.

Схема сборки солнечной электростанции

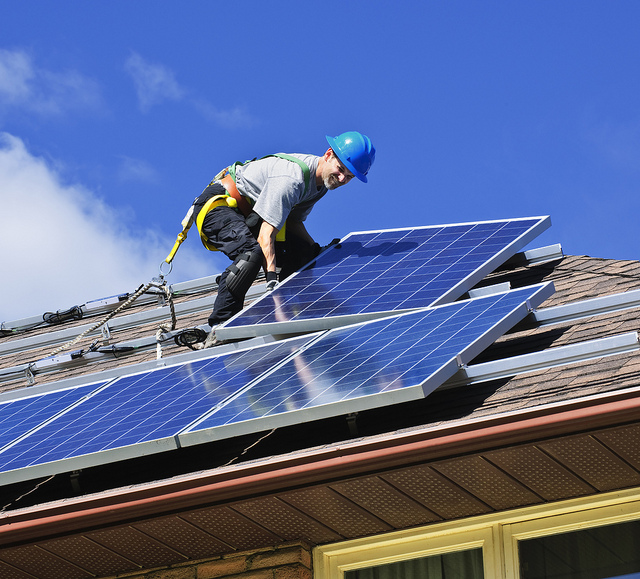

Солнечные модули следует установить на крыше дома. Располагается конструкция в соответствии с инструкцией: расположение под прямым углом к падающему свету, угол отклонения не должен быть больше, чем пятнадцать градусов. При условии, что планируется круглогодичное использование гелиоустановки, батареи располагаются под углом +15 градусов к географической широте. Если используется батарея только в летний период – требуется придерживаться угла наклона – минус пятнадцать градусов к широте. Попросить помочь расположить солнечные батареи правильно, можно человека, который компетентен в данном вопросе. Устанавливаются батареи друг над другом с учетом того, как будет ложится тень, чтобы не перекрывать доступ солнца.

Остальные составляющие конструкции рекомендуется устанавливать отдельно, в специально отведенного для этого помещении. Это поможет избежать энергопотери, да и вся система станет работать намного эффективнее.

При расположении панелей в несколько рядов, между приборами следует придерживаться определенного расстояния. В таком случае не будет затенения. Закрепляют панели в четырех, а лучше в шести местах. Закрепляются батареи только «родными» фиксаторами, в противном случае не будет никакой гарантии надежного крепления.

Собрать солнечную электростанцию руками

Чтобы сэкономить на установке оборудования, которое бригада специалистов произведет за определенную стоимость, необходимо соблюсти правила и прислушаться к рекомендациям опытных людей. Иначе фотопанели не смогут работать с максимально возможной мощностью и материальные затраты на изготовление или приобретение будут напрасными.

Собственноручно изготовленная электростанция солнечной энергии собирается с учетом таких правил:

Освещенность – панели обязательно должны быть установлены на самом освещенном месте без малейшего затенения. Как правило, это крыша помещения или фасад.
Направление – установка фотобатарей осуществляется с южной стороны крыши, с учетом корректного угла наклона. Южная сторона максимально получают энергию солнца.
Угол наклона – для результативности и максимальной эффективности работы панелей, необходимо брать во внимание правильный угол наклона по отношению к горизонту. Выше было описано правило выбора угла, но, если такой вариант недоступен к применению, выбирается постоянный угол, равный географической широте.
Обслуживание – если допускать загрязнение поверхностей солнечных батарей, происходит заметная потеря производительности поверхности панели. Необходимо регулярно очищать поверхность: летом от пыли и листьев, зимой от снега и загрязнений.
Если батареи устанавливаются на поверхности грунта, то необходимо приподнять конструкцию над землей примерно на полметра.

Но помимо этих нюансов, большую роль во время установки батареи играет тип кровли.

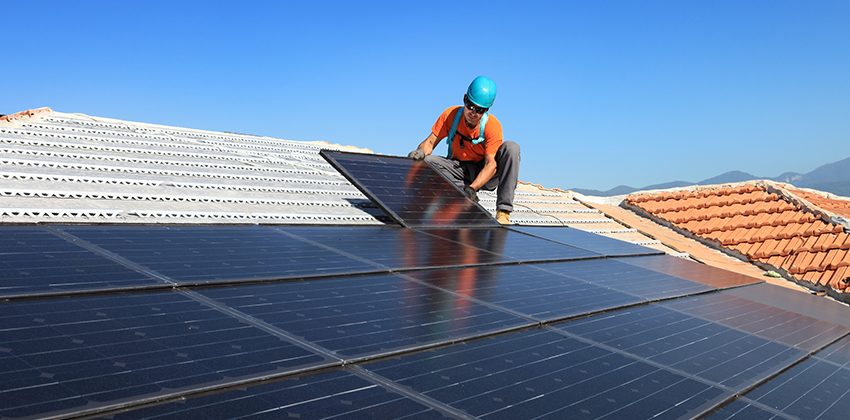

Домашняя солнечная электростанция руками, особенность установки на крыше

От варианта крыши зависит способ расположения батареи. Даже расцветка кровли играет значительную роль. Например, темная крыша сильнее прогревается на солнце и становится причиной перегрева солнечной панели. Если покрытие кровли имеет темную расцветку, в месте расположения батареи необходимо предусмотреть светлую вставку. Если фотопанель устанавливается на плоскую кровлю собственными силами, этот процесс не должен вызвать затруднений. Плоская крыша считается самым лучшим вариантом для расположения солнечной батареи. Для установки приобретают опорные рамы для удобного расположения панели под правильным углом. Ухаживать за панелями и чистить их поверхность на плоских крышах намного удобнее.

Скатные крыши требуют немного другого варианта монтажа. На специальных креплениях устанавливаются батареи с учетом материала, из которого изготовлена кровля. К каждому варианту используется свой крепежный материал. Также монтажные технологии отличаются в каждом конкретном случае. Для естественного охлаждения солнечной батареи рекомендуется делать зазор между крышей и оборудованием, это обеспечивает циркуляцию воздушных масс.

Самодельная электростанция на солнечных батареях

Перед началом самостоятельного изготовления солнечной электростанции, необходимо определиться с материалом. Чаще всего в основу фотопанели идет поликристаллический кремний или монокристаллический материал. Поликристаллический материал имеет невысокий коэффициент полезного действия, но панель из такого материала эффективна при любой силе солнца. Что касается монокристаллических веществ, они имеют более высокую производительность, но заметно снижают эффективность при отсутствии солнца в пасмурную погоду. Из-за этого домашние умельцы отдают предпочтение поликристаллам.

Следует учесть такой факт: все фотоячейки покупаются у одного производителя, чтобы исключить ситуации, когда возникают сложности с определением общей мощности или элементы будут иметь различный срок годности. Некоторые предприимчивые мастера покупают наборы на онлайн-аукционах, что означает выгодное приобретение. Помимо перечисленного, необходимо купить проводники, служащие соединительными элементами для гелиоячеек, приспособления для пайки.

Для корпуса панели применяются легкие материалы, наподобие алюминиевых уголков. Дерево также может служить основой для батарей, но учитывая тот факт, что оно будет подвергаться бесконечному отрицательному воздействию, не рекомендуется использовать этот материал. Следует помнить, что на аукционах продаются многие элементы установки, в том числе и готовый корпус. Для внешнего прозрачного покрытия применяют поликарбонат или оргстекло. В идеале, подойдет любой прозрачный материал, не пропускающий инфракрасные лучи, которые ухудшают качество работы системы.

Как собрать солнечную электростанцию для дома

После подготовки всех материалов, можно заняться непосредственно сборкой солнечной электростанции. Сначала спаивают проводники с гелиоячейками. Так как эта процедура довольно трудоемка и сопровождается порчей элементов из-за их хрупкости, рекомендуется приобретение ячеек с припаянными проводниками. Но если товар приобретен отдельно и нуждается в соединении, существует такой алгоритм действия:

подготовить проводники требуемой длины;
крайне осторожно переместить проводники в ячейку;
на место соединения нанести специальное средство – паяльную кислоту и припой;
не оказывая давления на кристалл, следует припаять проводник.

Процесс пайки – кропотливый и затратный по времени.

Соединять элементы можно по разным схемам: последовательно, параллельно, последовательно, со средней точкой. Это не принципиально, главное, чтобы были шунтирующие диоды, благодаря которым не произойдет разрядка в ночное время. Перед установкой проводятся испытания на ток, напряжение, фиксацию элементов и герметизацию. Можно загерметизировать каждую ячейку специальным средством и запечатать пластиком.

Справиться с такой задачей, как монтаж солнечной электростанции своими руками поможет пошаговая инструкция в видео. Гелиобатареи – это выгодно, доступно и недорого. В результате установки инновационной системы, можно не зависеть от погодных условий, когда пропадает электричество из-за сильного ветра или дождя в результате замыкания или выхода из строя оборудования. Солнечные электростанции – это удобно.

Как собрать солнечную электростанцию для дома своими руками

Собственное электроснабжение выручит как в условиях отсутствия централизованной сети (в удаленных и труднодоступных регионах, на даче, в походе), так и при построении более экологичного подхода к потреблению природных ресурсов.

Автономная солнечная электростанция для дома своими руками

Собрать собственную гелиостанцию несложно, она содержит всего четыре составных элемента:

солнечные панели;
аккумулятор заряда;
контроллер;
инвертор.

Все их легко найти и заказать через интернет-магазины. А вот как сделать солнечную электростанцию своими руками, чтобы создать полноценную автономную систему энергоснабжения дома? Для начала необходимо собрать информацию о ваших потребностях, возможностях местности, где будет работать гелиостанция, и произвести все необходимые расчеты для подбора составных элементов.

Как рассчитать количество гелиопанелей

Выбор гелиостанции начинается с поиска информации по инсоляции в вашей местности — количеству солнечной энергии, которое попадает на земную поверхность (измеряется в ваттах на кв. метр). Эти данные можно найти в специальных метеосправочниках или интернете. Обычно инсоляцию указывают отдельно для каждого месяца, потому что уровень сильно зависит от сезона. Если вы планируете пользоваться гелиостанцией круглый год, то ориентироваться нужно по месяцам с самыми низкими показателями.

Далее нужно подсчитать ваши потребности в электроэнергии на каждый месяц. Помните, что для автономной системы электроснабжения роль играет не только эффективность накопления энергии, но и экономное ее использование. Меньшие потребности позволят значительно сэкономить при покупке гелиопанелей и создании бюджетной версии солнечной электростанции своими руками.

Сравните ваши потребности в электричестве с уровнем инсоляции в вашей местности и вы узнаете площадь гелиопанелей, которая необходима для вашей гелиостанции. Учтите, что КПД панелей составляет всего 12-14%. Всегда ориентируйтесь на самый низкий показатель.

Таким образом, если уровень инсоляции в самый неблагоприятный месяц в вашей местности равен 20 кВт-час/м², то при КПД равном 12% одна панель площадью 0.7м² будет вырабатывать 1.68 кВт-час. Ваша энергопотребность, например, составляет 80 кВт-час/месяц. Значит, в самый несолнечный месяц удовлетворить эту потребность смогут 48 панелей (80/1,68). Подробнее о том, как выбирать солнечные батареи, вы можете почитать в нашей предыдущей статье.

Как установить гелиопанель

Для наилучшего КПД устанавливать гелиопанель нужно так, чтобы лучи солнца падали на нее под углом 90 градусов. Поскольку солнце постоянно перемещается по небу, то здесь есть два решения:

Динамичная установка. Используйте сервопривод, чтобы гелиопанель поворачивалась по мере того, как солнце перемещается по небосводу. Сервопривод позволит собрать на 50% больше энергии, чем статичная установка.
Стационарная установка. Чтобы извлечь максимальную пользу из неподвижного положения гелиопанели, необходимо найти тот угол установки, при котором панель соберет максимально возможное количество лучей солнца. Для круглогодичной работы этот угол рассчитывается по формуле +15 градусов к широте местности. Для летних месяцев это -15 градусов к широте местности.

Как подобрать контроллер заряда

Еще один способ, как самому собрать солнечную электростанцию, чтобы заставить ее работать эффективно, это использовать контроллер заряда, который позволяет отслеживать точки максимальной мощности (англ. MPPT). Такой контроллер может накапливать энергию даже во время низкой освещенности и продолжает подавать ее на аккумулятор в оптимальном режиме.

Как выбрать аккумулятор

Итак, от солнечных панелей энергия поступает на аккумулятор. Это позволяет накапливать энергию, чтобы использовать ее даже при отсутствии солнечного света. Кроме того, аккумуляторы сглаживают неравномерное поступление энергии, например, при сильном ветре или облачности.

Чтобы правильно выбрать и установить аккумулятор для домашней солнечной электростанции своими руками, необходимо учесть два параметра:

Очень важно, чтобы ток зарядки (от панелей) не превышал 10% от уровня номинальной емкости для кислотных аккумуляторов и 30% — для щелочных устройств.
Конструкция инвертора с напряжением на низкой стороне.

Учитывайте показатели саморазряда аккумуляторов (не всегда указываются производителями). Например, кислотные устройства во избежание поломки подзаряжают каждые полгода.

Как выбрать инвертор

Описание параметров и обязательных функций идеального инвертора:

сигнал синусоидальный с искажениями не выше трех процентов;
при подключении нагрузки амплитуда напряжения изменяется не более чем на десять процентов;
двойное преобразование тока — постоянного и переменного;
аналоговая часть преобразования переменного тока с хорошим трансформатором;
защита от короткого замыкания;
запас по перегрузке.

При моделировании электросистемы вашего дома сгруппируйте нагрузки так, чтобы разные их виды получали питание от разных инверторов.

Другие схемы солнечных электростанций своими руками

Гелиостанции — это работающий альтернативный способ энергоснабжения дома. Но не во всех регионах инсоляция достаточна для окупаемости гелиооборудования и для полноценного обеспечения электроэнергией. Иногда стоит обратить внимание на гибридные солнечные электростанции, которые тоже можно построить своими руками, но где кроме солнечных батарей могут быть ветряки, а также дизельные или даже бензиновые генераторы.

Если же вы хотите лишь попробовать «приручить» гелиоэнергию, но не готовы полностью изменить электроснабжение своего дома, сделайте мини солнечную электростанцию своими руками. Она будет состоять из нескольких солнечных панелей, аккумулятора и контроллера. Это все поместится в чемодане, но обеспечит вас энергией при внезапном отключении электричества, поездке на дачу или на природу. Расчеты и подбор компонентов происходят по тому же принципу, что и для полноценной домашней станции.

Установка солнечных батарей для дома: выбор места монтажа, этапы

В связи с постоянным повышением тарифов на энергоносители и стимуляцией зеленой энергетики в ряде государств, для обывателей стал актуальным вопрос организации собственной солнечной электростанции. Для чего многими владельцами частных территорий и квартир осуществляется установка солнечных батарей для дома. Но далеко не все автономные источники выдают ожидаемые от них результаты, а некоторые вообще не функционируют. Поэтому далее мы рассмотрим основные нюансы использования солнечных батарей и детальный алгоритм установки, что позволит вам добиться максимального эффекта.

Что следует учесть на этапе проектирования?

Перед тем как установить автономную электростанцию, важно выбрать наиболее подходящее место для установки солнечных панелей, их тип и назначение. В соответствии с этими критериями определите параметры солнечных батарей и комплектующего оборудования. Если вы собираетесь использовать домашнюю электростанцию для выработки электроэнергии номиналом в 220 В, то вам понадобятся такие элементы:

Рис. 1: устройство солнечной электростанции

Фотоэлектрический преобразователь – позволяет генерировать электрическую энергию из солнечного излучения посредством химической реакции. Характеризуются мощностью на 1м² площади, производительностью и типом. Общее количество выбирается в зависимости от нужд потребителя и планируемых объемов выработки.
Аккумуляторная батарея – накапливает электрический заряд, получаемый от солнечной батареи для питания приборов в темное время суток. Поэтому емкость выбирается с запасом из расчета, что в пасмурную погоду заряд будет происходить значительно хуже.
Контроллер заряда – осуществляет перераспределение электроэнергии от солнечных батарей к аккумулятору, а при достижении ним максимума, передает избыток во внешнюю сеть. При отсутствии такой системы, снижает электрическую мощность, поступающую на аккумулятор до минимума.
Инвертор – предназначен для преобразования постоянного электрического напряжения, поступающего от фотоэлектрического элемента, в переменное, используемое в бытовых сетях. Они же позволяют владельцам солнечных батарей продавать избыток электричества от домашней электростанции. Рис. 2. Принцип реализации солнечной электроэнергии
Соединительные провода – осуществляют передачу электроэнергии по всей электрической сети солнечной установки. В зависимости от места расположения, к ним предъявляются различные требования, к примеру, прокладываемые на улице должны быть устойчивыми к воздействию внешних факторов.

Несмотря на важность каждого элемента домашнего генератора свободной энергии, особое внимание следует уделить выбору фотоэлектрического модуля, так как от этого будет зависеть и продуктивность, и качество работы всей системы.

Выбор солнечной батареи

В качестве источника электроэнергии сегодня популярны три типа солнечных батарей:

С поликристаллическим модулем – отличаются стабильными показателями генерации, не зависимо от интенсивности солнечных лучей. Также солнечные батареи на основе поликристаллического кремния отличаются сравнительно небольшим КПД – от 9 до 18%, в зависимости от производителя. Со временем КПД не снижается, но к недостаткам поликристаллических элементов следует отнести сравнительно небольшой срок службы – порядка 10 лет.
С монокристаллическим модулем – такие панели неравномерно вырабатывают электричество в солнечную и пасмурную погоду, теряют мощность со временем эксплуатации. Но КПД автономного электроснабжения на основе монокристаллического кремния находится в пределах от 12 до 25%. А срок службы монокристаллических панелей составляет порядка 25 лет. Рис. 3. поликристаллический и монокристаллический модуль
С аморфными кристаллами – используются в гибких пластинах, отличаются довольно низким КПД – порядка 6%. Максимальная мощность, заявляемая производителем, значительно снижается со временем эксплуатации и может упасть на 20 – 40%. Срок службы довольно низкий – не более 5 лет. Рис. 4: аморфный модуль

Выбор места и способа установки

Оптимальная генерация электрического тока обеспечивается при условии попадания достаточного количества солнечного света на поверхность панели, поэтому близлежащие постройки и деревья не должны ее затенять. То же касается и способа размещения их друг относительно друга – верхние или боковые панели не должны закрывать собой соседние. Оптимальная выработка электроэнергии достигается при перпендикулярном попадании лучей на фотоэлектрический преобразователь, что тоже должно учитываться при выборе места.

Наиболее часто для установки солнечных батарей используются:

Крыши зданий – в зависимости от угла наклона, солнечные батареи могут располагаться как непосредственно на кровле, так и на специальной конструкции. Но далеко не каждый угол наклона подойдет для получения электричества, оптимальным считается от 0° до 40°. Рис. 5: солнечная батарея на крыше здания
Отдельно стоящие опоры – подходят для дома с приусадебным участком, на котором есть место под дополнительную конструкцию. Рис. 6: отдельно стоящие солнечные батареи
Стены – несмотря на горизонтальное положение, панель крепиться к наклонному каркасу. Рис. 7: солнечная батарея на стенах зданий
Лоджия или балкон – для покрытия фотоэлементами подходят как стены, так и крыша. Рис. 8: солнечная батарея на балконе

Помимо открытого пространства, не забывайте, что выбранная конструкция должна выдерживать и вес солнечной батареи. Это особенно актуально для строящихся или модернизируемых зданий, дабы та же крыша не провалилась под весом домашней электростанции, солнечного коллектора и прочего крышевого оборудования. По отношению к сторонам света ее устанавливают с юга. Расположенные на земле, обязательно приподымаются над поверхностью грунта не менее чем на полметра.

Заметьте, скопление на солнечном модуле пыли, снега, листьев, продуктов жизнедеятельности животных и насекомых существенно снижает эффективность их работы. Поэтому место установки должно предусматривать возможность ухода и периодического технического обслуживания.

Этапы установки солнечных батарей

После того, как вы заготовили все необходимое для домашней электростанции, подобрали место и составили схему расположения панелей, переходите непосредственно к установке. Для этого:

Соберите каркас – для этого подойдут любые прочные материалы (сталь, алюминий или дерево). Желательно использовать долговечные варианты, так как электростанция прослужит вам не один год. Рис. 9: Соберите каркас

В зависимости от места установки их можно изготавливать и собирать отдельно от монтажной площадки, но размеры должны учитывать габариты панелей заранее. Между крышей и батареей обязательно оставляйте воздушный зазор для вентиляции.

Если модули в панелях не спаяны между собой, обязательно произведите данную процедуру. Выполняйте ее крайне аккуратно, так как хрупкие детали можно легко повредить. Рис. 10: спаяйте модули

Если вы приобрели готовые панели, в которых ничего спаивать не нужно, сразу переходите к монтажу.

Установка готовых солнечных батарей не требует дополнительных манипуляций – главное надежно зафиксировать их на каркасе. Рис. 11: установите панели

Если вы собираете их из модулей, изготовьте основание из диэлектрического материала с отверстиями для вентиляции, установите клеевую основу и закройте герметичной прозрачной крышкой.

Припаяйте соединительные провода – панели между собой могут соединяться как последовательно, так и параллельно, но главное, не забудьте установить запирающий диод в цепь питания каждой из них. Это предотвратит обратный разряд аккумулятора в цепь модуля после захода солнца.
Подключите солнечную батарею к остальным элементам домашней электростанции.

Следует отметить, что положение солнца летом и зимой кардинально отличается, поэтому весьма эффективно выполнять регулировку угла наклона. Для этого можно предусмотреть соответствующий подвижный механизм в каркасе или опорном кронштейне.

Видео по теме

как подключить своими руками, схема, комплект, отзыв и опыт эксплуатации автономной станции на солнечных батареях

В 2017 году я установил на участке одну солнечную батарею мощностью 260Вт для выработки электроэнергии. В июне выработка панели составила 34кВт электроэнергии, что в 4.5 раза превысило её нормативную мощность.

Далее я расскажу о том, как работает солнечная электростанция, из каких элементов состоит, кому подойдет и как её подключить. Кроме того, поделюсь реальной статистикой выработки одной панели.

Кому подойдет домашняя солнечная электростанция

Тем, у кого на участке нет электричества. Солнечные батареи смогут автономно обеспечивать объект электроэнергией. В качестве альтернативы также можно рассматривать ветряк (для которого должна быть соответствующая роза ветров) или дизельный генератор (который не очень удобен в эксплуатации и неэкономичен).
Также солнечную станцию можно рассматривать как инвестицию, чтобы на фоне постоянно растущих тарифов в будущем меньше платить за электроэнергию. К тому же срок службы батарей очень большой, а солнце светит всегда.
И последний вариант — всем, кто хочет заработать. В Украине существует закон о зеленом тарифе, согласно которому государство выкупает выработанную электроэнергию с помощью альтернативных источников энергии по особой цене.

Как устроена солнечная батарея

Солнечная батарея (или ФЭМ – фотоэлектрический модуль) работает за счет кремниевых элементов, которые преобразовывают световую энергию в электрическую (в отличие от солнечных коллекторов, которые работают за счет солнечного тепла).

Сзади у панели есть выход двух кабелей, которые подключатся на инвертор или аккумулятор, в зависимости от схемы использования (об этом далее подробнее).

Как подключить, если на участке нет электричества

Если участок не подключен к сети, то главная задача — накапливать электроэнергию, чтобы использовать её в будущем по мере необходимости.

Какое оборудование понадобится:

Солнечные батареи.
Аккумулятор для накопления заряда.
Контролер заряда (чтобы контролировать ток заряда аккумулятора).
Преобразователь в 220В. По умолчанию солнечная панель выдает 12В, 24В, тогда как большинство электроприборов подключаются к 220В. Если вы используете приборы, работающие от 12В, то преобразователь не понадобится.
Оборудование для фиксации и крепежа самой батареи.

Самый простой вариант, «своими руками»

Самый примитивный, но рабочий вариант «для дачи»: солнечная батарея + аккумулятор, которые соединяются между собой клеммами. В таком виде станция уже готова к эксплуатации и её можно даже не ставить на крышу, а просто установить на землю. Электроэнергия будет накапливаться на аккумуляторе, от которого можно зарядить телефон, подключить освещение и т.д.

Такую станцию очень легко собрать своими руками. Достаточно просто купить аккумулятор (подойдет даже обычный автомобильный), солнечная батарея, провода и клеммы. Если вы приезжаете на дачу только по выходным, то станция может быть переносной, так как легко разбирается и прячется (или увозится с собой).

Более сложная реализация

Схема для повседневной эксплуатации и разводкой по розеткам. Солнечные батареи устанавливают на крышу (или отдельную металлическую конструкцию), а кабель от них прокладывают к аккумулятору, от которого электричество через преобразователь поступает на розетки.

По мере необходимости станцию легко масштабировать, подключая дополнительные батареи и аккумуляторы.

Как подключить, если на участке есть электричество

Если участок подключен к сети, то установка солнечной электростанции сделает дом более энергонезависимым, позволит сократить затраты на электроэнергию и даже заработать на этом благодаря зеленому тарифу.

В этой схеме подключения отсутствует аккумулятор, так как не нужно накапливать электроэнергию (но если вы хотите иметь резервный источник питания на случай выключения света, то аккумулятор необходим).

Для подключения такой станции нужна только солнечная батарея (или несколько), которая через сетевой инвертор подключается в розетку. В таком виде станция уже готова к работе. Батарея вырабатывает электричество и вы сразу же его потребляете для внутренних нужд: работы холодильника, освещения, чайника и т.п.

Например, выработка станции в сутки — 1кВт электроэнергии, а здание суммарно потребляет 5кВт. По факту из сети вы берёте лишь 4кВт. Но если станция вырабатывает в сутки 5кВт, а вы реально потребляете только 2кВт, то остаток (3кВт) сгорает. В этом случае можно подключить зеленый тариф и продавать разницу государству по более высокой цене, либо же поставить аккумулятор и накапливать избыток на него.

Сейчас существуют компании которые подключают зеленый тариф «под ключ». Начиная от подбора и установки станции, до заключения договора с ОБЛЭНЕРГО.

Реальная выработка солнечной электростанции для дома

Выработка зависит от мощности и угла наклона панелей, интенсивности солнца и продолжительности светового дня.

Между собой батареи отличаются площадью, что отражается на их мощности. Это может быть 10Вт, 100Вт, 150Вт, 260Вт и так далее. Однако реальная выработка панели обычно выше её номинальной мощности, так как необходимо учитывать коэффициент интенсивности солнца. В южных регионах солнце светит сильнее и дольше, а в северных слабее и меньше, поэтому одна и та же панель вырабатывает разное количество электроэнергии.

Пример из практики

Это график выработки электроэнергии одной панелью мощностью 260Вт за июнь 2018 года. Суммарная выработка станции за месяц — 34,89 кВт. Из расчета, что номинальная месячная мощность батареи — 7,8кВт (260Вт Х 30 дней), её фактическая мощность оказалась в 4.5 раза выше (поправочный коэффициент). Летом он больше, зимой – меньше или вообще отсутствует.

Из графика видно, что выработка непостоянна и присутствуют резкие спады – это пасмурные дни, когда световой день короче, а солнечная активность очень слабая. Худшая производительность была зафиксирована 17.06 — около 0.4кВт, а максимальная 25.06 — около 1.4кВт.

А вот так выглядит выработка солнечной батареи по часам в течение дня:

Выработка начинается ближе к 9 утра, достигает пика к 13:00, затем постепенно снижается и прекращается около 19:00. В течение дня есть небольшие провалы — когда солнце было закрыто облаками.
Примерно с 13:00 до 15:00 выработка электроэнергии была нестабильна из-за облачности. Но и это не сильно сказалось на итоговой производительности станции — 1.32кВт.
В течение дня было множество провалов, что и отразилось на итоговой выработке станции — 0.98кВт.
А это пасмурный дождливый день, когда солнечная активность очень слабая и выработка в течение дня составила 0.45кВт.

Из этого можно сделать вывод, что целиком полагаться на солнечную электроэнергию сложно. Производительность станции сильно зависит от интенсивности солнца и даже летом она может быть непостоянна из-за пасмурной погоды.

Угол наклона солнечной батареи

Панель вырабатывает максимум электроэнергии тогда, когда солнечные лучи падают на неё под прямым углом. В этом случае лучи практически не отражаются и потери энергии минимальны. Но так как солнце в течения дня постоянно движется и меняет высоту, то поддерживать постоянным угол падения в 90° сложно.

Для этого существуют специальные механизмы, которые поворачивают панель вслед за солнцем в течение дня и изменяют угол её наклона, что дает максимально возможную выработку электроэнергии. Однако для домашней станции они нецелесообразным: при малой мощности станции дополнительные 5-15% электричества не покроют затраты на их установку.

Поэтому рекомендуется универсальное положение солнечной панели: для северного полушария направление на юг (которое охватывает максимальную траекторию движения солнца) и угол наклона в 30 ° на лето и 60 ° на зиму. Либо же средний вариант в 45 °, если панель работает круглый год.

Как рассчитать мощность электростанции на солнечных батареях

Оттолкнуться нужно от того, сколько электроэнергии вам нужно для нормального функционирования здания. Самый простой способ — выписать все эл. приборы, которые вы планируете использовать, время их работы и потребляемую мощность.

Пример:

Холодильник: 100Вт – 24ч – 2400Вт
Освещение: 100Вт – 5ч – 500Вт
Чайник: 15мин – 1,5кВт – 0,03кВт
Стиральная машина:
Ноутбук:
…
Итого: 3кВт

3кВт — это мощность, которую должна производить солнечная электростанция для нормальной жизнедеятельности здания. Т.е. понадобится 12 панелей мощностью по 260Вт. На практике их производительность будет выше (при коэффициенте солнечной активности 4.5 суточная выработка станции составит 14кВт), однако мы отталкиваемся от самого пессимистичного сценария, при котором каждый день — пасмурный. Также учитывайте: если вы не подключены к зеленому тарифу или не запасаете энергию на аккумулятор, то избыток будет сгорать.

Если вы устанавливаете солнечную электростанцию для заработка на зеленом тарифе, то начать можно с любой мощности и постепенно её наращивать.

Заключение

Солнечные электростанции для дома решают две основные задачи:

могут обеспечивать электроэнергией участок, который не подключен к сети. В самом простом варианте вам понадобится только панель, аккумулятор и контролер заряда, которые уже способны генерировать электроэнергию. Также возможна более сложная реализация, когда станция генерирует электричество и через инвертор передает его в розетки. В этой схеме дополнительно необходим преобразователь из 12В в 220В.
служить инвестицией и источником дохода. В Украине существует закон о зеленом тарифе, согласно которому государство готово покупать у населения электроэнергию, выработанную на альтернативных источников энергии, по более высокому тарифу. Другими словами: каждый может установить в доме солнечную электростанцию и продавать электроэнергию государству.

Производительность станции зависит от мощности панели и коэффициента интенсивности солнца. Для южных регионов, где солнце светит долго и интенсивно, выработка панелей может быть в 4.5 — 5 раз больше номинала. Зимой коэффициент практически отсутствует.

При пасмурных днях даже летом выработка сильно падает. Поэтому целиком полагаться на солнечную энергию не стоит (особенно если у вас автономное энергообеспечение объекта) и не лишним будет иметь резервный источник, например — дизельный генератор.

Как происходит установка солнечных электростанций?

Какую последовательность действий нужно предпринять, если возникла необходимость возвести небольшую частную солнечную электростанцию для загородного дома? Сначала надо решить вопрос с расположением.

Плюсом таких высокотехнологичных устройств является то, что их можно монтировать практически везде, если, конечно, это целесообразно. Это может быть крыша загородного коттеджа, балкон, лоджия или территория приусадебного участка. Единственное принципиальное требование – добиться эффективного расположения панелей, чтобы обеспечить выработку максимального возможного объёма электричества на выходе. Для этого необходимо произвести ориентацию светопоглощающих плоскостей на южную сторону и установить такой наклон, чтобы лучи солнца падали на поверхность под прямым углом и этот процесс занимал бы как можно больше времени.

В разных точках земного шара этот оптимальный наклон отличается. К тому же надо учитывать, в какое время года планируется пик энергопотребления. Для Москвы зимой угол должен составлять примерно 65 градусов, летом – 17-18. Поэтому по крайней мере два раза в год надо будет менять направление последовательно подключенных панелей.

О чем нужно не забывать

Кстати, надо обратить внимание на то, чтобы батареи, расположенные на территории придомового участка, находились на полметра выше от земли, чтобы их не засыпало снегом в зимний период. Кроме этого, они не должны попадать в зону затенения от деревьев. Надо помнить и учитывать при монтаже, что тень весь год может изменять своё местоположение. Дополнительное стеклянное покрытие панелей нежелательно, КПД падает от этого сразу на треть. Недопустим плотный монтаж панелей на установочную поверхность без зазора. Циркуляция воздушных потоков необходима, чтобы рассеивать тепло с их обратной стороны.

Крепление

Каждая батарея должна быть прикреплена к алюминиевой раме болтами или особыми фиксаторами в 4-х местах как минимум. Крепеж должен быть стоек к коррозии. Сверление в раме новых отверстий, а также внесение любых конструктивных изменений считается недопустимым и рассматривается продавцом как повод к прекращению гарантии.

Проверка

Провода нужно применять с одной жилой. Они должны быть защищены от солнца. Изоляция должна выдерживать воздействие ультрафиолетового излучения. Провода крепятся к переходникам или припаиваются. Перед тем как произвести подключение, должна быть протестирована корректность всех соединений. Показатели измерительных приборов обязаны точно соответствовать паспортному значению оборудования.

Монтаж

Сначала с помощью разъемов соединяются контрольное устройство и герметичный аккумулятор. Здесь и далее нужно всегда обращать особое внимание на полярность. Затем к устройству подключается батарея. Преобразователь, превращающий двенадцать вольт в двести двадцать, присоединяется к аккумулятору. И уже к инверторному выходу можно вести подключение любых бытовых приборов. По требованиям техники безопасности предусмотрено применение предохранителей, а сама батарея заземляется.

Достоинства и недостатки устройств, использующих энергию солнечных лучей

Принимая решение о приобретении солнечной электростанции для коттеджа, необходимо учитывать ряд факторов. Слабым местом оборудования, которое превращает свет в электричество, обычно называют неспособность работать ночью, но ведь и энергопотребление в это время резко падает, поэтому накопленной за светлый день энергии с избытком хватает до утра. Новые технологические решения, которые регулярно появляются на рынке, позволяют не только аккумулировать и хранить ее, но и делиться с обесточенными соседями в случае чрезвычайных ситуаций, обрыва проводов и сетевых сбоев.

Недостатком этих систем можно было бы назвать и их относительную дороговизну по сравнению с установками традиционной энергетики, но это компенсируется получением подлинной автономности и независимости от внешних поставщиков. Тем более что каждый год приносит новые рекорды снижения себестоимости производства солнечных электростанций. Недалек тот день, когда они смогут стать доступными всем.

Home Solar Установка и панель солнечных батарей

Последнее обновление 15.07.2020

Чтобы максимизировать производство энергии вашей солнечной панелью, ваша система должна быть установлена там, где панели будут подвергаться наибольшему воздействию солнечного света. Вот почему солнечные установки на крыше дома так популярны. Если ваша крыша не подходит для солнечных батарей, вы также можете установить панели на земле.

В идеальной солнечной солнечной установке ваш дом будет иметь большую солнечную крышу, ориентированную на юг, с уклоном 30 градусов. Тем не менее, вам не нужны идеальные условия для использования солнечной энергии. Солнечные панели могут быть установлены на большинстве крыш, так что вы можете сэкономить на расходах на электроэнергию и помочь окружающей среде.

Подходит ли солнечная установка для того места, где вы живете?

Даже если вы не живете в особенно солнечном состоянии, солнечные панели могут быть разумной инвестицией. Сумма денег, которую вы экономите, переходя на солнечную энергию, в значительной степени зависит от двух факторов: ваших тарифов на электроэнергию и доступных солнечных скидок и стимулов в вашем регионе.

В результате самые солнечные места в стране не всегда предлагают наибольшую долгосрочную экономию за счет солнечной энергии. Фактически, потребители, расположенные на северо-востоке, могут получить значительно более высокую экономию за счет использования солнечной энергии, чем домовладельцы в более солнечных штатах, таких как Флорида.

Ваша крыша подходит для солнечной установки?

Панели солнечных батарей

могут быть установлены на большинстве крыш. Чтобы определить, подходит ли крыша для солнечных батарей, солнечные инсталляторы посмотрят:

Направление крыши

Крыши, ориентированные на юг, идеально подходят для солнечных батарей, потому что они получают больше солнечного света в течение дня.Однако система солнечных панелей на крыше, обращенной на восток или запад, все еще может производить достаточно энергии, чтобы сократить ваши счета за электроэнергию, сэкономить деньги и уменьшить выбросы углекислого газа. Узнайте больше о том, как ориентация крыши влияет на производство электроэнергии.

Угол наклона крыши

Солнечные панели можно устанавливать на крышах с уклоном от 15 до 40 градусов. Даже если ваша крыша плоская, вы все равно можете использовать солнечную энергию, если монтируете панели под хорошим углом.Узнайте больше о влиянии угла наклона крыши на производство электроэнергии.

Размер и форма вашей крыши

Легче всего установить панели на большой квадратной крыше. Общее правило заключается в том, что на каждый киловатт панелей, которые вы хотите установить, вам потребуется около 100 квадратных футов пространства на крыше. Типичная домашняя система потребует около 500 квадратных футов пространства для установки солнечных батарей.

Такие вещи, как мансардные окна, слуховые окна и дымоходы будут влиять на количество места, доступного для домашней солнечной установки.Как правило, солнечные установщики могут спроектировать расположение ваших панелей вокруг этих препятствий таким образом, чтобы максимизировать выработку электроэнергии.

Затенение на вашей крыше

Важно, чтобы на вашей крыше было достаточно солнца в течение дня, чтобы максимизировать выработку электроэнергии. Высокие деревья или расположенные поблизости здания могут блокировать солнце, отбрасывать тень на крышу и снижать количество электроэнергии, производимой вашими панелями. Вы можете подрезать деревья так, чтобы больше солнца доходило до ваших панелей – это может принести пользу для окружающей среды, хотя может показаться, что это не так.

Срок службы вашей крыши

Солнечные панели могут прослужить более 25 лет, и их удаление для замены крыши через несколько лет после установки может быть дорогостоящим. Перед установкой панелей убедитесь, что ваша крыша в хорошем состоянии и ее не нужно будет заменять в ближайшем будущем.

Материал вашей крыши

Солнечные панели совместимы с большинством кровельных материалов, включая композит, дерево, цементную плитку, шифер, гудрон и гравий или металл.Несмотря на то, что вы можете устанавливать солнечные батареи на шиферные, кедровые и глиняные черепичные крыши, они более подвержены поломкам при установке солнечных панелей. Убедитесь, что вы работаете с опытным установщиком, если ваша крыша изготовлена из этих материалов.

Что делать, если ваш дом не подходит для солнечных батарей

Панели солнечных батарей

совместимы с большинством объектов недвижимости, но если вы живете в квартире или квартире, сдаете в аренду свою недвижимость или не можете установить солнечную батарею на своей крыше, для вас также есть варианты. Общественные солнечные сады становятся все более популярным способом использования солнечных батарей для тех, кто не может или предпочитает не устанавливать солнечные батареи в своих домах.

Начните свое солнечное путешествие сегодня с EnergySage

EnergySage – это национальный онлайн-рынок солнечных батарей: когда вы регистрируетесь на бесплатную учетную запись, мы связываем вас с солнечными компаниями в вашем регионе, которые конкурируют за ваш бизнес с помощью индивидуальных предложений по солнечной энергии, разработанных в соответствии с вашими потребностями. Более 10 миллионов человек приезжают в EnergySage каждый год, чтобы узнать, купить и инвестировать в солнечную энергию. Зарегистрируйтесь сегодня, чтобы увидеть, сколько солнечной энергии может спасти вас.

,Установка

солнечных панелей | Solar.com

Solar Learning Center> Солнечные панели для дома> Установка солнечных панелей

Условия установки солнечной панели и солнечной установки

Bankability – Измерение вероятности того, что солнечная компания будет в бизнесе в будущем. Банковская способность производителя солнечных батарей зависит от ряда факторов, в том числе доли рынка, количества лет в бизнесе, финансовой устойчивости и т. Д.Домовладелец хочет быть уверен, что оборудование, используемое на его установке, произведено банкротной компанией с высокой степенью вероятности того, что он будет в бизнесе и сможет выполнить свою гарантию в случае неисправного оборудования.
Строительная инспекция – После установки солнечной фотоэлектрической системы монтажная компания должна запланировать строительную инспекцию в городе или AHJ (орган, обладающий юрисдикцией). В день осмотра представитель города встречается в резиденции домовладельца с представителем солнечной монтажной компании, чтобы убедиться, что проект был установлен с должным качеством и что система безопасна и соответствует всем соответствующим городам. коды.После прохождения проверки компания, занимающаяся солнечной установкой, обращается за разрешением работать с местной коммунальной службой.
Сертифицированный дилер – компания, занимающаяся установкой солнечных батарей, которая обязана материнской компанией продавать солнечные панели одной конкретной марки.
Заказ на изменение – Заказ на изменение – это документ, в котором подробно описываются изменения конструкции или области применения солнечной системы. Это необходимо, когда инженерные планы должны быть изменены после того, как они уже подписаны.
Инженер-проектировщик – Человек, который создает индивидуальный дизайн солнечной системы для домовладельца.Они используют данные об освещенности, чтобы определить, где разместить панели и принципы электротехники для проектирования электропроводки и инвертора.
Ассоциация домовладельцев (HOA) – это организация, которая устанавливает правила для жилого сообщества. Правила, как правило, устанавливаются таким образом, чтобы сохранять определенную эстетическую привлекательность и не допускать, чтобы сосед нарушал опыт другого соседа. Домовладельцы, которые хотят перейти на солнечную энергию, должны получить разрешение от своего ТСЖ. Однако Калифорнийский закон о правах на солнечную энергию упростил этот процесс, и HOA может не запрашивать изменения, которые значительно снижают производительность системы или увеличивают стоимость системы.
Взаимосвязь Оформление документов – Стандартная служебная документация, которую солнечная монтажная компания будет иметь знак домовладельца. Затем компания, занимающаяся установкой солнечных батарей, должна представить эту документацию, а также другие необходимые документы коммунальному предприятию для получения разрешения на эксплуатацию (ВОМ).
Irradiance Map – Карта, которая учитывает местные препятствия и показывает среднее количество солнечного света, которое получает область крыши. Эти карты используются, чтобы определить, какие места идеально подходят для солнечных батарей.
LIDAR – LIDAR, метод обнаружения и измерения освещенности, представляет собой метод измерения расстояний. Он работает так же, как RADAR, но использует световые волны вместо звуковых.
Local Solar Installer – Местная монтажная компания, которая ведет бизнес в местном географическом регионе.

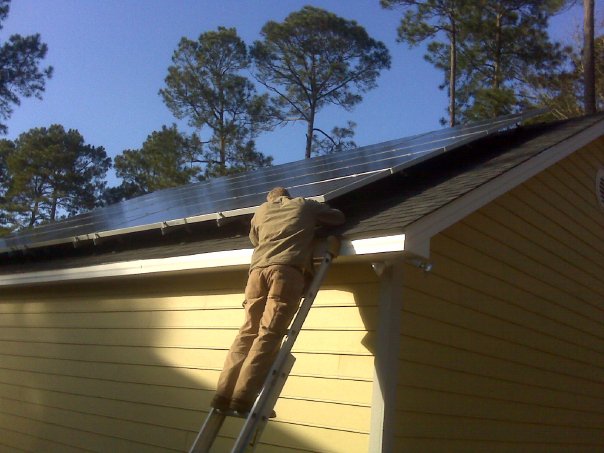

Техническое обслуживание – Солнечные батареи не имеют движущихся частей. Два основных компонента солнечной фотоэлектрической системы – это панели и инверторы. В связи с тем, что это очень простые системы, требования к обслуживанию одинаково просты.Чистка панелей шлангом – единственное требование регулярного технического обслуживания, и инверторы могут потребоваться заменять раз в 15 лет.
National Solar Installer – это компания, занимающаяся установкой солнечных батарей, которая ведет бизнес по всей территории Соединенных Штатов.
Онлайн мониторинг – Большинство солнечных фотоэлектрических систем поставляются с системой мониторинга. Система мониторинга отслеживает выработку энергии солнечной панели с течением времени и отображает эти данные на онлайн-портале.Это позволяет домовладельцу легко увидеть, насколько хорошо работают их панели.
Эксплуатация и техническое обслуживание (O & M) – Как правило, затраты на строительные проекты делятся на капитальные затраты и затраты на эксплуатацию и техническое обслуживание. Это текущие расходы, которые клиент должен заплатить, чтобы система работала на оптимальном уровне. В солнечной энергетике капитальные затраты относительно высоки, но затраты на эксплуатацию и техническое обслуживание очень низки из-за низкой частоты отказов оборудования.
Разрешение на эксплуатацию (ВОМ) – После того, как солнечная фотоэлектрическая установка завершена и прошла городскую инспекцию, последний шаг – установочная компания должна подать заявку на разрешение на эксплуатацию. После того как коммунальное предприятие предоставит ВОМ (время ожидания может варьироваться от 2 до 30 дней), домовладелец сможет включить питание своей системы.
Разрешение – Письменное разрешение, выданное городом, округом или другим AHJ (уполномоченным органом), дающее разрешение солнечной монтажной компании на установку солнечной фотоэлектрической системы на объекте заказчика.
Ценовые прогнозы – Средняя цена установки солнечной фотоэлектрической системы в определенном географическом регионе под ключ.
Удаленное проектирование – Это метод проектирования солнечной фотоэлектрической системы, который не требует, чтобы монтажная компания приходила в резиденцию домовладельца. Потенциальная фотоэлектрическая система может быть проанализирована с использованием спутниковых снимков и данных об освещенности для определения оптимального местоположения солнечных панелей. Эти инструменты могут учитывать практически все аспекты проекта, включая деревья!
Требуется лицензия – В большинстве штатов требуется, чтобы солнечные компании лицензировались советом по лицензированию штата, чтобы гарантировать, что когда домовладелец нанимает солнечную компанию, компания имеет надлежащее обучение и является этичной.
Комиссия по продажам – Торговые представители зарабатывают деньги, продавая солнечные фотоэлектрические системы. Как правило, эта сумма может составлять от 3% до 8% от общей цены системы.
Анализ оттенков – Чтобы точно рассчитать и проанализировать, сколько энергии будет производить солнечная система в течение года, учитывая определенное количество тени от деревьев и других препятствий. Анализ оттенков может быть выполнен с использованием данных, полученных с помощью программного обеспечения, такого как Aurora, или данных, полученных на крыше, полученных с портативных устройств, таких как Suneye by Solemetric.
Оценка площадки (или Оценка площадки) – Оценка площадки – это когда техник, представляющий монтажную компанию, приезжает в резиденцию домовладельца, чтобы проанализировать его дом на солнечную способность. Это может занять час или два. Благодаря передовым программным средствам, доступным для солнечной энергетики, некоторые оценки объекта можно проводить удаленно.
Солнечный консультант – Солнечный консультант является экспертом в солнечной промышленности и может помочь домовладельцу в процессе солнечной энергии.Они собирают информацию о домовладельце, получают предложения от нескольких установщиков, помогают во время установки и поддерживают контакт с домовладельцем после завершения проекта, чтобы обеспечить качественный опыт.
Солнечная консультация – Солнечная консультация – первый шаг в солнечном процессе. Солнечный консультант поговорит с домовладельцем об их использовании энергии, предпочтениях солнца и вариантах финансирования, чтобы начать составление предложения.
Solar Dealer – солнечная компания, основным направлением деятельности которой является распространение солнечного фотоэлектрического оборудования. Компании такого типа обычно сосредоточены на одной или двух марках панелей, в отличие от Solar.com, которая занимается различными марками.
Очистка солнечных панелей – Солнечные панели обычно не требуют очистки, так как дождь хорошо помогает вымывать мусор, который в противном случае может негативно повлиять на производительность вашей системы. Тем не менее, в районах с небольшим дождем чистка модулей каждые 3–6 месяцев не приносит вреда для поддержания максимальной мощности.Со временем грязь и пыль накапливаются на панелях, снижая эффективность панели. Если вы решите снять шланги с панелей, мы рекомендуем делать это рано утром (до того, как на них ударит солнце) или поздно ночью (после того, как модули остыли от прямого солнечного света в течение дня).
Солнечный Pathfinder – Солнечный Pathfinder – это устройство, которое отслеживает солнце по небу и собирает информацию о затенении для определенного местоположения. Эта информация в сочетании с глобальными данными о солнечной энергии позволяет оценить годовую солнечную освещенность предлагаемой системы для этого местоположения и используется для производства вычислительных систем.
Solar Provider или Solar Installer – Компания (лицензированный подрядчик), которая устанавливает солнечную фотоэлектрическую систему (панели, инвертор, баланс системы) на собственность домовладельца.
Солнечная квота, предложение или предложения – Солнечная квота – это оценочная стоимость системы, обычно выражаемая в устной форме. Предложение является более формальным, чем цитата, и обычно представляется в письменной форме. Солнечная ставка на платформе Solar.com – это предложение установить определенную систему по определенной цене.Клиенты обычно платят на 20% меньше, чем ожидаемая рыночная цена.
Траншея – Процесс рытья нового желоба для электрических кабелей, обслуживающих домашнее хозяйство. Этот процесс иногда требуется для солнечной фотоэлектрической установки на крыше и всегда требуется для наземной системы.

Солнечная крыша, стойки и условия монтажа:

Воздушный зазор – Область между панелью и крышей, от 6 до 12 дюймов, которая позволяет воздуху проходить через заднюю сторону панели, чтобы предотвратить перегрев и неисправность.
Балластная стеллажная конструкция – PV-стеллажная конструкция для наклонного массива на плоской крыше, которая не монтируется непосредственно на крыше, а скорее использует гири, шлакоблок или мешки с песком для удержания каркаса / стеллажа на крыше.
Compout-Out / Strip and Go – метод установки для крыш из глиняной или бетонной черепицы, в которых участок, на котором будут установлены панели, удаляется и укладывается слой композитной черепицы. Солнечная система затем устанавливается на композитный гонт, а открытые участки затем покрываются глиной или бетонной плиткой.
Composite – тип кровельной черепицы, изготовленный из гудронной бумаги и покрытый асфальтом; стандартная кровельная черепица.
Бетонная плитка – кровельный материал, который сделан из бетона или цемента для формирования отдельных блоков плитки.
Мигает – Материал, который используется на кровле, является водонепроницаемым и устанавливается вокруг стыков и щелей для предотвращения утечек воды.
Скрытое крепление – Стиль монтажа фотоэлектрической системы на крыше, где система находится как можно ближе к крыше и практически исключает воздушный зазор; обычно делается в эстетических целях.
Footing – Физическая часть системы стеллажей, которая крепится к крыше; солнечная батарея будет иметь несколько опор.
Непроникающие стеллажи – метод установки, при котором стеллажная система не опирается на балки крыши. Используются крюки или опоры для плитки, которые крепятся к фанерной плите, но не проникают в большие балки крыши.
Re-Roof – процесс укладки нового кровельного материала, который может происходить иногда перед выполнением солнечной установки.
Re-Deck – Процесс удаления фанерных частей под кровельным материалом; выполняется, если какие-либо деревянные части сгнили и должны быть заменены, чтобы выдержать вес Солнечной системы.
Хребет – горизонтальная область, где встречаются два ската крыши.
Препятствия на крыше – Любой объект на крыше, который не может быть покрыт солнечными батареями, такой как дымоход, кухонные вентиляционные отверстия и блоки переменного тока.
Типы крыш. Наиболее распространенными кровельными материалами являются бетонная черепица, глиняная черепица, композитная черепица, металлическая черепица, металлический шов и плоская крыша.
Герметики – вещество, используемое для перекрытия любых открытых отверстий на крыше; для водонепроницаемости любых открытых площадок.
Отступы назад – расстояние, на которое солнечная система должна находиться от края крыши или некоторых препятствий на крыше, таких как мансардные окна, дымоходы, блоки кондиционирования воздуха и вентиляционные отверстия.
Stand Offs – метод установки, при котором солнечные модули устанавливаются на несколько дюймов выше плоскости крыши, но затем наклоняются к оптимальному углу для солнечного производства; используется на крышах с небольшим уклоном.
– точка на крыше, где встречаются два разных склона крыши, часто называемые «бедрами и долинами».

Условия использования выключателя

Amperage или Amps – Измерение силы электрического тока, протекающего через систему. Амперы – это измеренная величина электрического тока в цепи. Напряжение х Amperage = Вт.
Breaker Box – еще один термин для электрической панели обслуживания.
– также называется блоком выключателей, панелью или главной панелью, это блок электрических предохранителей в вашем доме или внутри него.Это центр для вашего электрического потока в вашем доме. Он разделен на электрические нагрузки для различных частей вашего дома. Нагрузки зависят от количества энергии, которую использует каждая часть дома.
Электрические нагрузки – это разделение вашего электрического использования на группы. Каждая из этих групп имеет предохранитель, подключенный к ним на вашей электрической панели обслуживания. Как правило, они выглядят как выключатель внутри вашей панели сервисной панели. Это так называемые автоматические выключатели. Им присваивается числовое значение в зависимости от силы тока, способной безопасно проходить через них.
Автоматический выключатель – каждая электрическая нагрузка подключена к автоматическому выключателю на вашей электрической сервисной панели. Они выглядят как выключатель внутри вашей коробки выключателя. Автоматический выключатель предназначен для отключения или отключения, когда он превышает предел своей мощности.
– еще один термин для электрической панели обслуживания.
Модернизация главной панели (MPU) – это когда требуется модернизация вашей коробки выключателя для удовлетворения дополнительных потребностей солнечной системы. Общая сила тока, которую может выдержать ваш выключатель, может быть больше, чтобы управлять количеством электричества, поступающего через него от вашей новой солнечной системы.
Панельная коробка – еще один термин для электрической сервисной панели.
– коробка выключателя меньшего размера, как правило, для специального использования в таких местах, как гараж или отдельное строение на вашем участке. Они подключены к вашему главному выключателю и подчинены его главному выключателю.

4 Условия контракта на солнечную энергию, которые необходимо знать

Расчетное производство – Ваша солнечная система будет производить расчетный кВтч за год, основываясь на ряде факторов, включая размер системы (кВт), ориентацию, условия затенения и т. Д.Фактическое производство может быть немного выше или ниже, чем предполагаемое производство.
Гарантированное производство – это количество энергии, которое гарантируется для вашей системы. Если ваша система производит меньше, чем это, вы, вероятно, будете иметь право на компенсацию. Эта компенсация часто осуществляется по согласованной ставке за кВтч.
Performance Guarantee – это гарантия производства панелей от производителя панелей. Панели имеют естественную деградацию со временем из-за света, возраста и т. Д.В идеальных условиях это основано на проценте от номинальной мощности на шильдике, обычно 95-97%. В реальных условиях это будет базироваться на первом году производства. Начиная со второго года, гарантия будет ежегодно снижаться на коэффициент деградации, обычно 0,7%. Если панель не соответствует этому требованию, вы будете иметь право либо на ремонт / замену панели, либо на возмещение разницы между ожидаемым производством и фактическим объемом производства.
– эта гарантия предоставляется установщиком вашей солнечной системы.Это может варьироваться от установщика к установщику. Solar.com стандартизировал гарантию качества изготовления. Ваша гарантия качества изготовления будет охватывать проникновение кровли, повреждение водой, электромонтажные работы и все, что связано с установкой. Гарантийные сроки варьируются от 10 до 25 лет.

Темы

Лучшие солнечные панели

Когда речь идет о солнечных панелях, каждый дом индивидуален. Если вы хотите установить солнечную батарею для своего дома, то это одно из самых важных решений…

Узнать больше

Как работают солнечные батареи?

Солнечные панели содержат элементы из полупроводникового материала, обычно кремния, обычно заключенного в металлический каркас и закаленное стекло.При воздействии солнечного света фотоэлементы создают …

Узнать больше

Панель солнечных батарей Эффективность

Вы можете услышать термин «эффективность», часто встречающийся при чтении на солнечных панелях.Это звучит как хорошая вещь, но что …

Узнать больше

Солнечный Инвертор

Солнечная энергия не обеспечивает электричество в формате, которым может питаться ваша настольная лампа.Инверторы изменяют мощность ваших солнечных панелей …

Узнать больше

Солнечные провайдеры рядом со мной

Когда вы начинаете свой домашний солнечный проект, первое, что вы, вероятно, сделаете, – это поиск «Солнечные провайдеры рядом со мной».«Скорее всего, вам подарят …

Узнать больше

Солнечные батареи для зарядки электромобиля

Если вы являетесь владельцем электромобиля (EV) или хотите стать таковым, есть также хорошие шансы, что вы изучите его…

Узнать больше

Tesla Solar Roof

Илон Маск и программа Tesla Solar выпустили долгожданную солнечную крышу.Выпуск солнечной кровли также вызвал полный пересмотр …

Узнать больше

Солнечный подогреватель бассейна

Купание в бассейне может быть отличным способом освежиться после жаркого дня.Менее расслабляющим является ремонт сломанного бассейна …

Узнать больше

Сообщество Solar

Не секрет, что многие из нас тратят большую часть своего дохода на счета за электроэнергию и электроэнергию.На самом деле в 2012 году мы потратили …

Узнать больше

Солнечная для владельцев кондо

Солнечная энергия для владельцев кондоминиумов встречается редко, но приобретает постоянную популярность, особенно в таких штатах, как Калифорния, где об этом написано специальное законодательство.Если …

Узнать больше

Узнайте, сколько стоят солнечные батареи в вашем районе.

Пожалуйста, введите действительный почтовый индекс.

Начать

Пожалуйста, введите действительный почтовый индекс.

Нулевая первоначальная стоимость. Гарантия лучшей цены.

Статьи по Теме

Наши солнечные рекомендации COVID-19

Solar.com стремится предоставить нашим клиентам лучший опыт обслуживания клиентов в солнечной промышленности. В свете происходящих событий вокруг …

УниверситетS. Установленная солнечная мощность: 2 миллиона Milestone

Согласно последним данным, опубликованным Wood Mackenzie Power & Renewables и Ассоциацией производителей солнечной энергии (SEIA), рынок солнечной энергии в жилом секторе …

Установка солнечной панели

Вы читали новости – вы заметили, что ваш счет за электроэнергию в доме растет – и вы знаете, какой ущерб мы наносим окружающей среде. Но вы также читали о том, как сохранить. Вы слышали о солнечных панелях, их преимуществах, затратах и отдаче от инвестиций. Теперь вы заинтересованы в установке солнечной электрической системы в вашем собственном доме. Что участвует в процессе установки? Читайте ниже, чтобы узнать.

Сколько и какого типа солнечных батарей вам понадобится?

Это зависит от множества факторов, в том числе от того, какое у вас место, где вы живете и сколько денег вы должны потратить на солнечные батареи.Некоторые солнечные панели намного эффективнее, но гораздо дороже. Некоторые менее эффективные типы солнечных панелей являются более доступными, но вам потребуется купить больше солнечных панелей, чтобы компенсировать их отставание в эффективности. Возможно, вы живете в районе, где мало солнца (например, Сиэтл, Чикаго). Возможно, вы живете в районе, где много солнца (например, в Калифорнии, Аризоне). Это все факторы, которые вы должны учитывать при выборе правильных солнечных батарей и определении того, какой тип системы подходит для ваших жилых помещений.

Существует три основных типа солнечных панелей: монокристаллические кремниевые солнечные панели, поликристаллические кремниевые солнечные панели и тонкопленочные солнечные элементы. Они перечислены в порядке убывания от эффективности панелей и стоимости. Монокристаллические кремниевые солнечные панели – ваши самые эффективные панели, но они стоят более дорого, чем тонкопленочные солнечные элементы. Тонкопленочные солнечные элементы хороши, если у вас много места, потому что они стоят дешевле, но вам нужно будет установить их больше, чтобы получить те же преимущества и окупаемость энергии.Но большинство домовладельцев не имеют места, необходимого для этих типов солнечных батарей. Все компромисс, и вы будете впереди игры, изучая плюсы и минусы каждого типа, прежде чем вызывать установщика, чтобы выяснить, какая система лучше всего подходит для ваших нужд.

Начало процесса установки

Давайте перенесемся в прошлое и предположим, что вы провели исследование, связались с авторитетным специалистом по установке солнечных батарей и готовы к установке. Что связано? И как скоро вы начнете замечать окупаемость инвестиций?

Давайте начнем с того, что на самом деле происходит, когда вы устанавливаете солнечные панели в вашем доме, и как они преобразуют солнечный свет в энергию.Во-первых, солнечные панели преобразуют солнечный свет в постоянный ток. Инвертор (часть вашей солнечной энергосистемы, которая преобразует накопленную энергию в напряжение, необходимое для работы стандартного электрического оборудования) преобразует это электричество постоянного тока в переменное. Ваш дом потребляет энергию, необходимую ему, в зависимости от количества электрических единиц, требующих энергии. Если ваша солнечная солнечная система также подключена к сети, любое дополнительное неиспользуемое электричество подается обратно в сеть (или к батарее, если у вас есть резервная батарея). В таких случаях вы, как правило, имеете право на то, что называется чистым замером.По сути, это кредит, который выдается вашему энергетическому счету от коммунальной компании. Когда вы черпаете энергию из сетки (потому что у вас больше нет солнечной энергии для потребления), чистый замер компенсирует количество энергии, которое вы дали сети. По сути, можно получить нулевой баланс, потому что то, что вы кладете в сетку (из своих солнечных панелей), примерно равно количеству, которое вы взяли из сетки (например, в ночное время).

В некоторых чрезвычайно сельских местах, с ограниченной или отсутствующей сетью, вы можете установить домашние солнечные системы, которые не подключены к сети.Ваше преобразование солнечного света такое же; однако у вас не будет возможности подключиться к сети, когда у вас кончится солнечная энергия. Этот тип солнечной электрической системы требует значительного мониторинга использования энергии, чтобы убедиться, что у вас достаточно энергии, чтобы провести вас в течение дня.

До того, как что-либо установлено, инженер по солнечной энергии приедет к вам домой и оценит ваш дом для правильного типа установки – спросит вас и проконсультирует по следующим вопросам:

* Сколько солнца у вас будет
* Где будет система быть размещенным (на крыше, на земле)
* Насколько большой должна быть система, чтобы удовлетворить ваши энергетические потребности
* Будете ли вы подключены к сети или не подключены к сети
* Как можно оптимизировать безопасность и Функциональные возможности системы после ее установки

После того, как вы пройдете через все это, и инженер по солнечной энергии порекомендует лучшую солнечную систему для ваших бытовых нужд, процесс установки солнечной панели может начаться.

Установка солнечных панелей

Когда дело доходит до установки солнечных панелей, лучший способ – нанять профессионала. Эти люди хорошо разбираются в солнечной энергии, знают все тонкости установки, могут максимизировать окупаемость инвестиций за счет правильной установки и расположения панелей, а также могут дать системе все необходимое, чтобы убедиться, что все безопасно для использования.

Есть несколько вещей, которые вы должны рассмотреть, прежде чем выбрать солнечный установщик.Вот самые важные вещи, которые следует учитывать:

* Какой опыт имеет установщик, устанавливающий солнечные батареи?
* Вы имеете дело с лицензированным и уважаемым солнечным установщиком?
* Обращались ли вы к вашему государственному электротехническому совету, чтобы определить, есть ли у солнечной компании, с которой вы работаете, какие-либо ожидающие или активные судебные решения или залоговые права?
* Вы получили несколько заявок на проект?

После того, как вы выполнили все домашние задания, провели тщательную проверку и выбрали подрядчика, самое время начать!

Весь процесс установки занимает в среднем около двух дней.Но это не значит, что после того, как вы определились с типом системы, которую вы хотите установить, они будут запущены к концу недели. Процесс установки может быть долгим и затянутым из-за количества вовлеченных контрактов. После того, как вы выбрали свою систему, и если вы будете подключаться к электросети (как это делает подавляющее большинство домовладельцев с бытовыми солнечными системами), вам придется подписывать контракт по контракту. Один с установщиком. Другой с электрической компанией. Но это не останавливается там.После того, как вы подпишете свой контракт с электрической компанией, они должны будут одобрить его, потому что вы будете подключаться к их сети. У электрической компании будет ряд обручей, через которые должна пройти ваша система, включая эффективность системы и безопасность соединений. Поскольку мы имеем дело с электричеством, любая проблема со сбоями или безопасностью может стать серьезным препятствием для коммунального предприятия и его оборудования.

Какие еще виды консультаций вам понадобятся? Если вы устанавливаете солнечные панели на своей крыше, кровельный подрядчик должен прийти, чтобы определить, выдержит ли ваша крыша вес солнечных панелей.Подобные «зависания» с подрядчиками могут занять недели для утверждения. Затем вам нужно будет самостоятельно составить график установки солнечных инсталляторов. Таким образом, то, что кажется простым двухдневным процессом, на самом деле может занять пару месяцев, когда все это сказано и сделано. Какая окупаемость? Деньги, которые вы сэкономите на первом счете за энергию. И финансовые стимулы, которые вы получаете, чтобы использовать в своих интересах экологичность и сокращение вашего углеродного следа!

Техническое обслуживание, ремонт и стоимость

Как и в случае с любым другим типом системы, вам потребуется его поддерживать, а иногда и ремонтировать.Этот ремонт может происходить из-за неисправных частей или изношенных и нуждающихся в замене. Как и ваш автомобиль, до тех пор, пока вы будете размазывать и настраивать его каждые несколько тысяч миль, вы будете наслаждаться многолетней экономией энергии благодаря установленной солнечной энергетической системе.

Как долго можно ожидать, что ваша солнечная система прослужит долго? Большинство систем солнечных панелей для жилых помещений работают более 25 лет. Поэтому, когда вы рассматриваете изрядную цену этих систем, постарайтесь подумать об экономии затрат на электроэнергию в течение этого длительного периода.В Соединенных Штатах большинство домов потребляют около 1 кВт электроэнергии в час, при этом средний счет за коммунальные услуги по стране составляет в среднем 0,10 долл. США за кВтч электроэнергии. Говоря консервативно, вы можете генерировать около 10 Вт солнечной энергии на квадратный фут. Говоря электрически, вам понадобится около 100 кв. Футов солнечных батарей на каждый киловатт, который вы производите. В среднем по стране стоимость солнечных батарей составляет от 7 до 9 долларов за ватт. Для дома среднего размера, в государстве со средним солнечным светом, установленная система солнечных батарей мощностью 5 кВт будет стоить вам от 25 000 до 35 000 долларов.Я знаю, что это похоже на многое. Но вы хотите знать хорошие новости. Цены на солнечные панели значительно снижаются из года в год. Фактически, в следующем году или около того, будет возможно, что вы сможете приобрести систему по цене от 1 до 2 долларов за ватт (солнечные компании начинают очень агрессивно снижать цены, чтобы увеличить количество людей, покупающих их системы). , Если мы откажемся от этого сценария, система мощностью 5 кВт может стоить вам всего 10 000 долларов США с 10-летней окупаемостью. А если учесть, что срок службы системы составляет более 25 лет, вы получите огромную отдачу от инвестиций.

Заключение

Надо много думать, много исследовать и много денег. Но это также огромная выгода для вашего кошелька и огромная выгода для окружающей среды. Темпы использования солнечной энергии расширяются, и это большой шаг вперед. Как только вы пройдете авансом и получите период окупаемости, вы получаете чистую прибыль от установленной солнечной системы. В конце концов, что за несколько месяцев головной боли связаны с подрядчиками по коммунальным, солнечным и кровельным работам, если учесть выгоды, ожидающие вас в течение следующих 25 с лишним лет.

Установка и обслуживание солнечных панелей

Солнечные компоненты системы

Солнечные системы

состоят из солнечных панелей (модулей), монтажной системы и солнечного инвертора с компьютеризированным контроллером. Солнечные батареи производят постоянного тока электроэнергии из солнечного света . Затем инвертор преобразует выработанную электроэнергию в AC , чтобы его можно было использовать в домашнем хозяйстве. Компьютеризированный контроллер управляет солнечной системой и обеспечивает оптимальную производительность .Если вам нужна батарея с резервной системой или автономная солнечная система, вам потребуется батарея .

В следующем видео вы можете узнать больше о компонентах солнечной системы.

Процесс установки солнечной панели

Наиболее распространенным местом для установки солнечных фотоэлектрических панелей является крыша . Большинство крыш, как правило, имеют требуемые характеристики для монтажа, поэтому панели получают максимум солнечного света .

Тем не менее, если установка на крыше неприменима или нежелательна, солнечные панели также могут быть установлены на заземление . Вам просто нужно убедиться, что нет объектов, блокирующих доступ к солнцу .

Следующие шаги объясняют установку солнечной панели на крыше:

1. Установка лесов

Во-первых, вам необходимо установить строительные леса , чтобы обеспечить безопасность в течение всего процесса установки при нахождении на крыше.

2. Установите крепления панели солнечных батарей

Затем необходимо установить систему для монтажа панели солнечных батарей . Это поддержит основание солнечных панелей. Вся монтажная конструкция должна быть наклонена и иметь угол от 18 до 36 градусов , чтобы максимально подвергаться солнечному свету .

3. Установите солнечные панели

Когда крепления установлены, сама солнечная панель должна быть установлена на монтажной конструкции . Обязательно затяните все болты и гайки, чтобы оставался устойчивым .

4. Провод солнечных панелей

Следующим шагом в процессе установки является установка электропроводки . В большинстве случаев используются разъемов MC4 , потому что они подходят для всех типов солнечных панелей. Убедитесь, что отключили электропитание домохозяйства во время монтажа электропроводки.

5. Установите солнечный инвертор

После этого к системе должен быть подключен солнечный инвертор .Обычно он устанавливается рядом с главной панелью и может быть как в помещении, так и на открытом воздухе . Инверторы более эффективны, если их хранить в кулере .

Если инвертор находится на открытом воздухе, он должен находиться в от дневного солнца . Если это установлено в закрытом помещении, гараж или подсобное помещение – обычно лучшие места, так как они остаются прохладными в течение большей части года и имеют вентиляцию.

6. Bond Solar Inverter и солнечная батарея

После этого солнечный инвертор должен быть подключен к солнечной батарее .Хранение солнечной батареи может избавить вас от беспокойства по поводу нехватки полезной энергии в пасмурную погоду , а также может снизить стоимость системы хранения солнечной батареи во время установки.

7. Подключите инвертор к блоку потребителя.

Инвертор должен быть подключен к блоку потребителя для выработки электроэнергии. Измеритель генерации также должен быть подключен к монитору , который на самом деле вырабатывает солнечные батареи. Вы можете использовать свой компьютер или другое устройство для проверки производительности вашей солнечной системы .Например, вы можете проверить, сколько электроэнергии вы производите в разное время, и решить, какое время подходит для использования вашей стиральной машины или других коммунальных услуг.

8. Запуск и проверка солнечных батарей

Последний шаг – включить питание и протестировать недавно установленную систему солнечных батарей. После этого процесс установки солнечной панели завершен.

Обслуживание панели солнечных батарей

Поскольку нет движущихся частей, солнечные панели требуют очень мало обслуживания .После того как вы покрыли стоимость установки солнечных панелей, их обслуживание не связано с большими расходами.

Сказав это, вы должны проверять их несколько раз в год на наличие грязи или каких-либо других вещей, которые могли бы навалиться сверху. Важно, чтобы панели были чистыми и ничто не мешало им эффективно поглощать солнце .

Перед чисткой панелей самостоятельно проконсультируйтесь с установщиком об условиях гарантии .Некоторые производители солнечных батарей могут прекратить действие гарантии, если будет произведена самоочистка.

Для общей чистки вы можете просто использовать обычный садовый шланг, чтобы вымыть поверхность панелей. Вы должны сделать это утром или вечером. Также избегайте распыления холодной воды , пока они горячие, потому что это может повредить их.

Кроме того, если панели нуждаются в дополнительной очистке, которую шланг не может обеспечить, вы можете использовать губку с мыльной водой, чтобы вычистить их. Вы также можете получить услуги клининговой компании .Это целесообразно, если панели слишком высокие или требуют более тщательной очистки.

Установщик должен проверять вашу систему каждые 4-6 лет . Также рекомендуется спросить вашего установщика о конкретных требованиях к обслуживанию вашей солнечной системы.

Если вы хотите сделать следующий шаг и приобрести солнечные батареи для своего дома, не смотрите дальше. Заполните контактную форму , чтобы сравнить до 4 предложений от ближайших к вам поставщиков. Услуга GreenMatch – , бесплатно и без дополнительных обязательств.

Написано Натали Кунц Content Manager Натали – менеджер контента в GreenMatch. Она имеет образование в области средств массовой информации и коммуникаций и имеет международный опыт работы в сфере маркетинга и создания контента в течение нескольких лет. Натали фокусируется на сферах финансов, устойчивого развития, деловых коммуникаций и многого другого. Она и ее команда по контенту были опубликованы на таких авторитетных сайтах, как EcoWatch, Sunday Post, Earth911 и других.,

Монтаж солнечных станций: Солнечная электростанция на дом 200 м2 своими руками / Хабр

С чего начать?

Типы солнечных электростанций

Что такое солнечный контроллер?

Как выбрать солнечные панели?

Мой выбор солнечной электростанции

Что даёт солнечная электростанция?

Начинаю собирать

Эксплуатация гибридной солнечной электростанции

Заключение

Оглавление:

Сборка солнечной электростанции своими руками

Электростанция на солнечных батареях своими руками

Схема сборки солнечной электростанции

Собрать солнечную электростанцию руками

Домашняя солнечная электростанция руками, особенность установки на крыше

Самодельная электростанция на солнечных батареях

Как собрать солнечную электростанцию для дома

Автономная солнечная электростанция для дома своими руками

Как рассчитать количество гелиопанелей

Как установить гелиопанель

Как подобрать контроллер заряда

Как выбрать аккумулятор

Как выбрать инвертор

Другие схемы солнечных электростанций своими руками

Что следует учесть на этапе проектирования?

Выбор солнечной батареи

Выбор места и способа установки

Этапы установки солнечных батарей

Видео по теме

Кому подойдет домашняя солнечная электростанция

Как устроена солнечная батарея

Как подключить, если на участке нет электричества

Как подключить, если на участке есть электричество

Реальная выработка солнечной электростанции для дома

Пример из практики

Угол наклона солнечной батареи

Как рассчитать мощность электростанции на солнечных батареях

Заключение

О чем нужно не забывать

Крепление

Проверка

Монтаж

Достоинства и недостатки устройств, использующих энергию солнечных лучей

Home Solar Установка и панель солнечных батарей

Подходит ли солнечная установка для того места, где вы живете?

Ваша крыша подходит для солнечной установки?

Направление крыши

Угол наклона крыши

Размер и форма вашей крыши

Затенение на вашей крыше

Срок службы вашей крыши

Материал вашей крыши

солнечных панелей | Solar.com

Условия установки солнечной панели и солнечной установки

Солнечная крыша, стойки и условия монтажа:

Условия использования выключателя

4 Условия контракта на солнечную энергию, которые необходимо знать

Темы

Лучшие солнечные панели

Как работают солнечные батареи?

Панель солнечных батарей Эффективность

Солнечный Инвертор

Солнечные провайдеры рядом со мной

Солнечные батареи для зарядки электромобиля

Tesla Solar Roof

Солнечный подогреватель бассейна

Сообщество Solar

Солнечная для владельцев кондо

Узнайте, сколько стоят солнечные батареи в вашем районе.

Статьи по Теме

Наши солнечные рекомендации COVID-19

УниверситетS. Установленная солнечная мощность: 2 миллиона Milestone

Установка солнечной панели

Сколько и какого типа солнечных батарей вам понадобится?

Начало процесса установки

Установка солнечных панелей

Техническое обслуживание, ремонт и стоимость

Заключение

Установка и обслуживание солнечных панелей
