U-образная скоба для любых монтажных работ + видео

Одним из самых популярных видов крепежной оснастки остается U-образная скоба. Этот крепеж отличает разнообразие видов, типов, размеров, что и обеспечило их широкое применение. Такая скоба используется в промышленности, строительстве, такелажных работах.

Из какого материала делается U-образная скоба

По материалу изготовления данные изделия можно разделить на три группы:

  • металлические;
  • полипропиленовые;
  • проволочные.

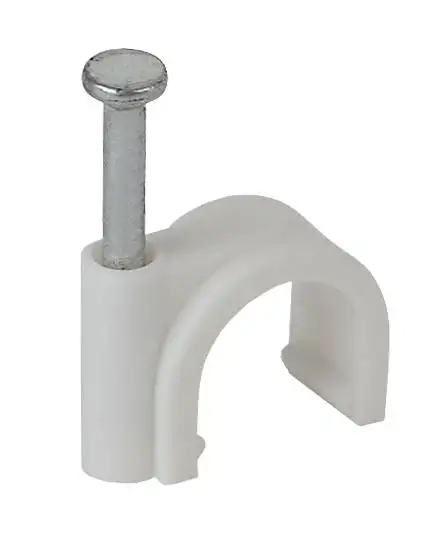

Полипропиленовые крепежи применяются для крепления кабелей, проводов. Основной их отличительной особенностью является наличие большого болта, встроенного с одной стороны крепежного элемента, посредством которого и выполняется крепление. Полипропиленовые конструкции устойчивы к негативному воздействию, надежны, обеспечивают долговечность крепления, но использовать их для крепления элементов, имеющих большой вес, нельзя. Этой цели служит U-образная болт-скоба.

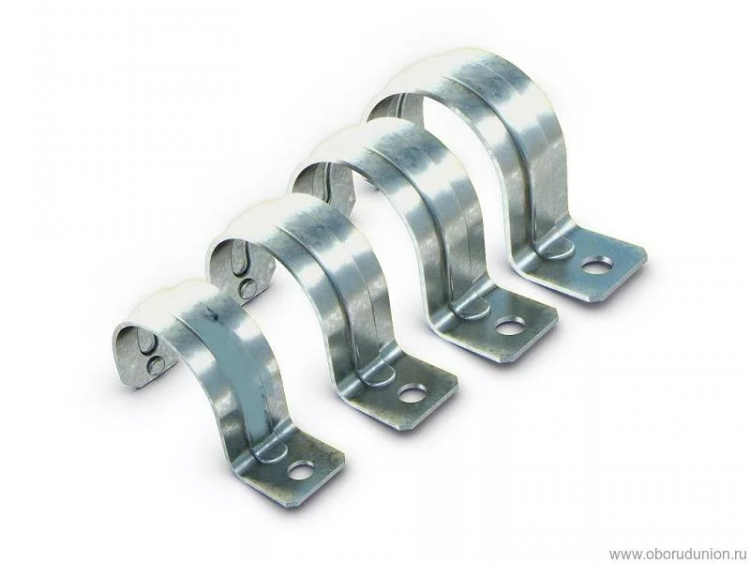

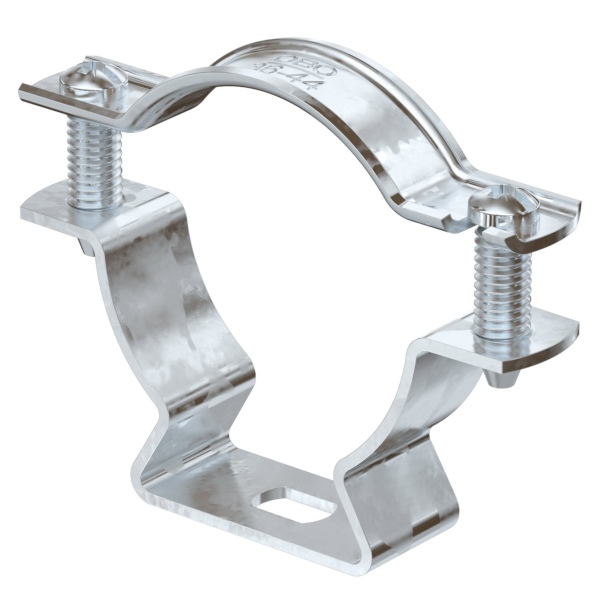

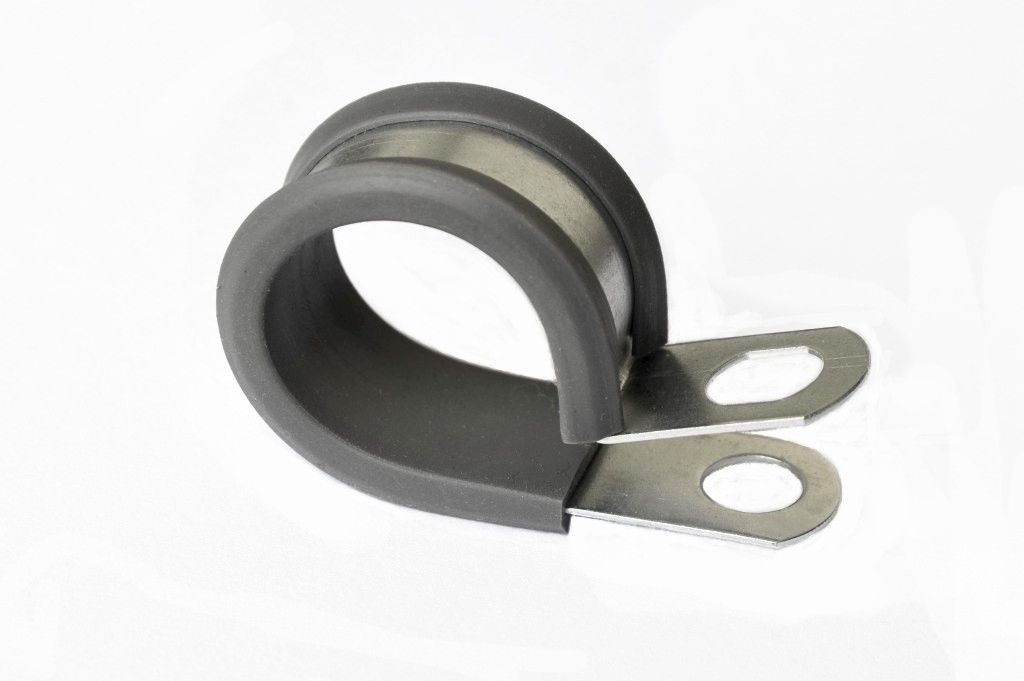

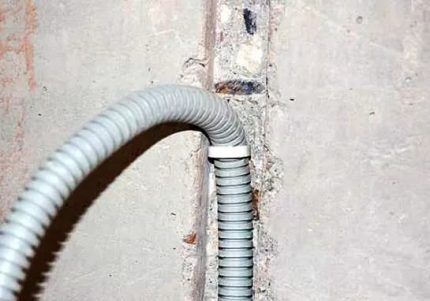

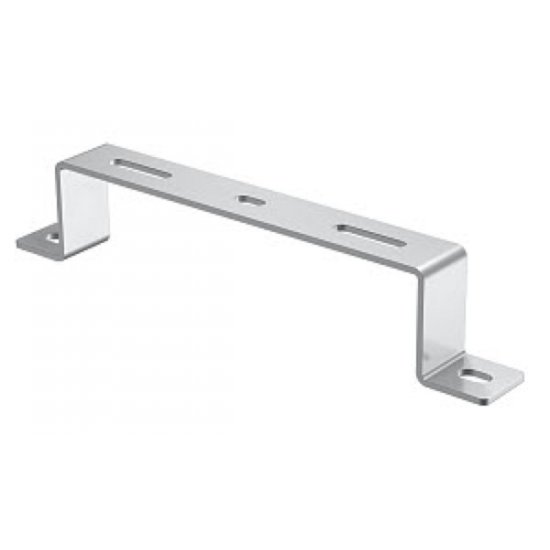

В машиностроении, при прокладке трубопроводов и кабелей применяются двухлапковые крепежные изделия. К основанию они крепятся болтами или саморезами. Такой способ обеспечивает надежность крепежа даже при сильном воздействии внешних факторов – вибрации или ветра. Однолапковые крепления применяют в тех случаях, когда необходимо проложить трассу с большим количеством изгибов. Их можно применять для крепления металлорукавов, кабелей к строительным конструкциям. Однолапковый хомут U-образный или болт-скоба должен иметь дополнительные ребра жесткости в месте изгиба, так как его крепление к несущей поверхности осуществляется только с одной стороны.

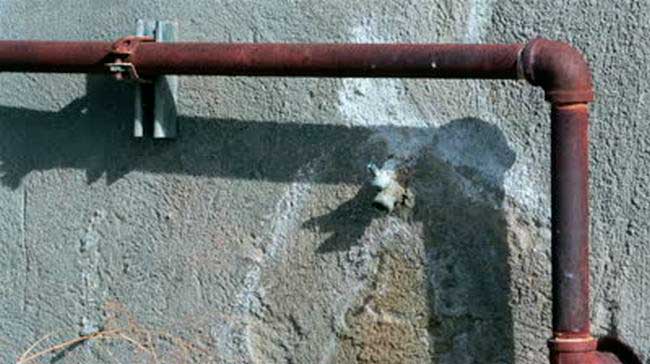

Применяются U-образные хомуты и в быту. Здесь основной областью их использования являются сантехнические работы, подвеска труб и балок круглого сечения. U-образные крепежи можно использовать по горизонтальным и вертикальным поверхностям. Крепление выполняется как к непосредственно несущей поверхности, так и с помощью специальных скользящих опор.

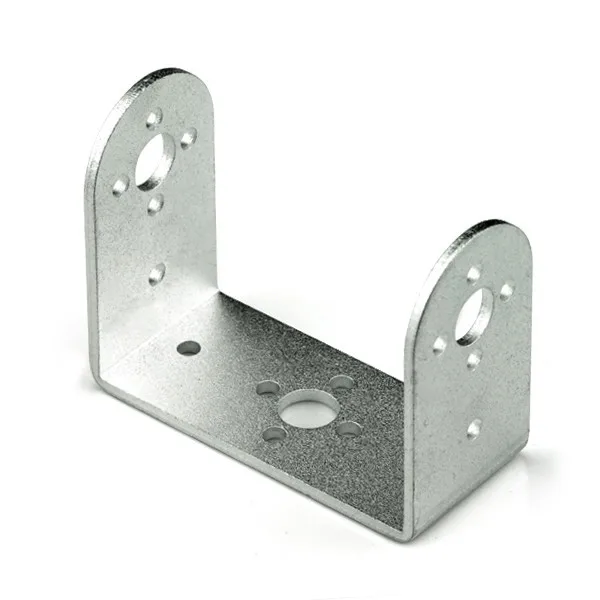

Металлические U-образные изделия производятся из нержавеющей стали марки А3, кислотоустойчивой стали марки А4, углеродистых сплавов с последующей гальванической оцинковкой поверхности.  Оцинковка обеспечивает устойчивость крепежных элементов к коррозии, негативному воздействию среды.

Проволочные изделия представляют собой строительные скобы, которые применяются в качестве крепежных элементов при возведении арматурных каркасов, в деревянном строительстве, мебельном производстве.

Какие U-образные скобы используются в такелажных работах

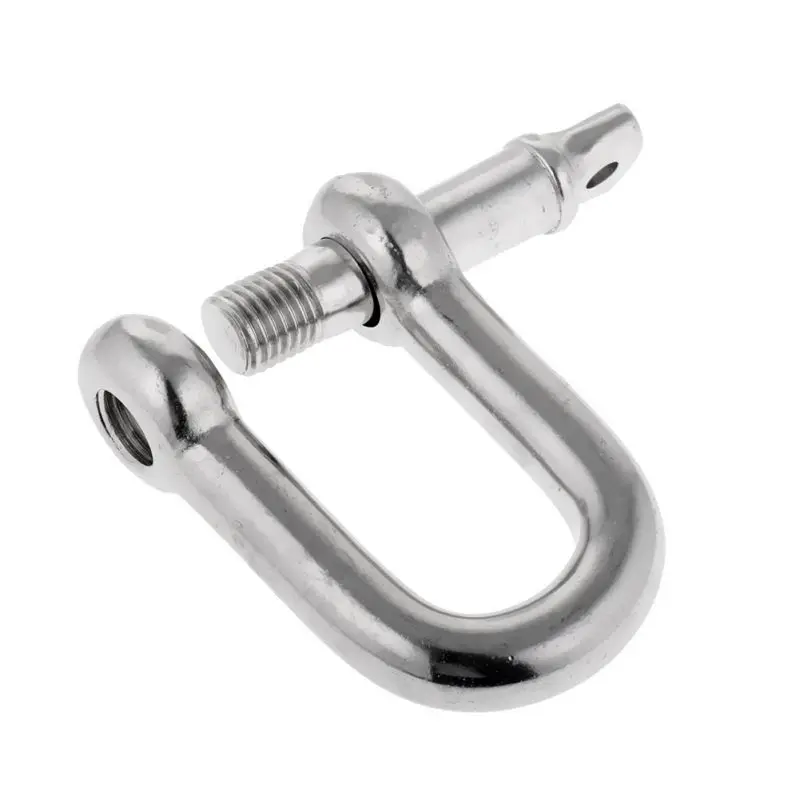

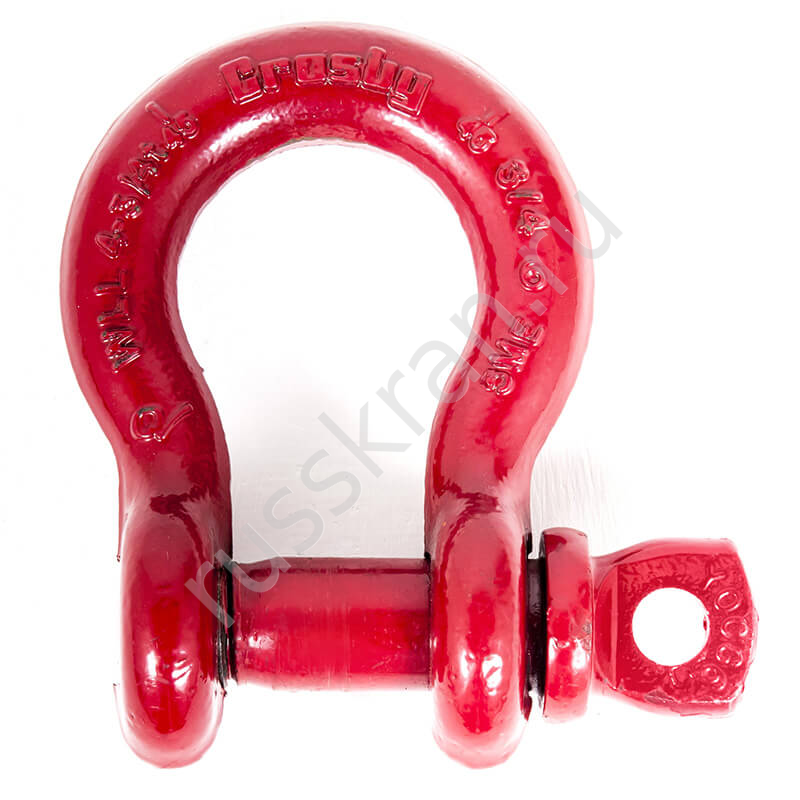

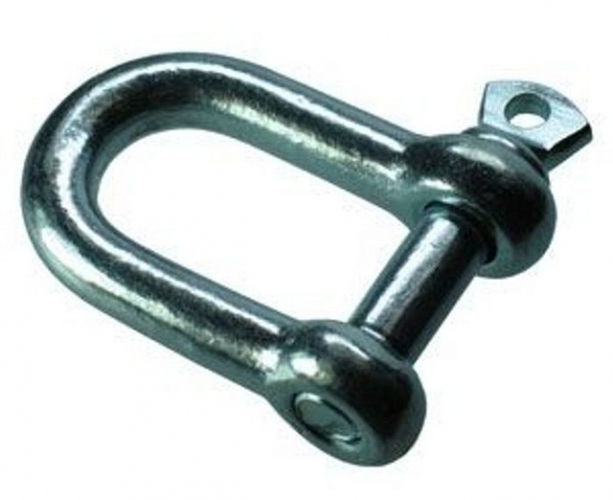

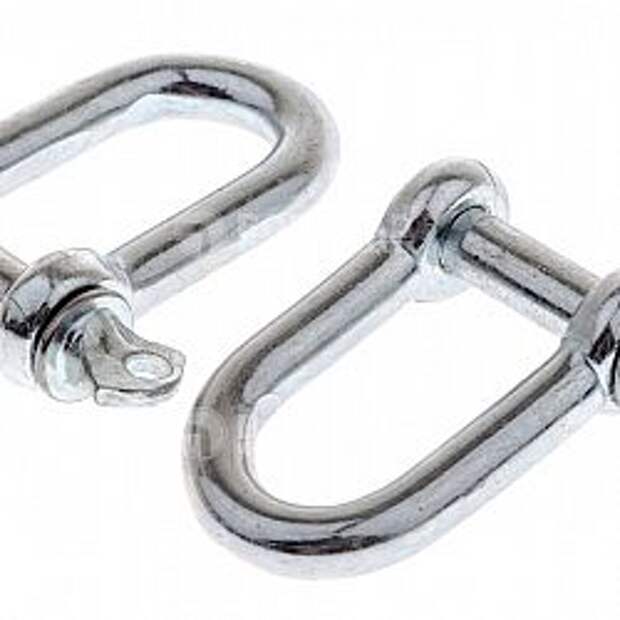

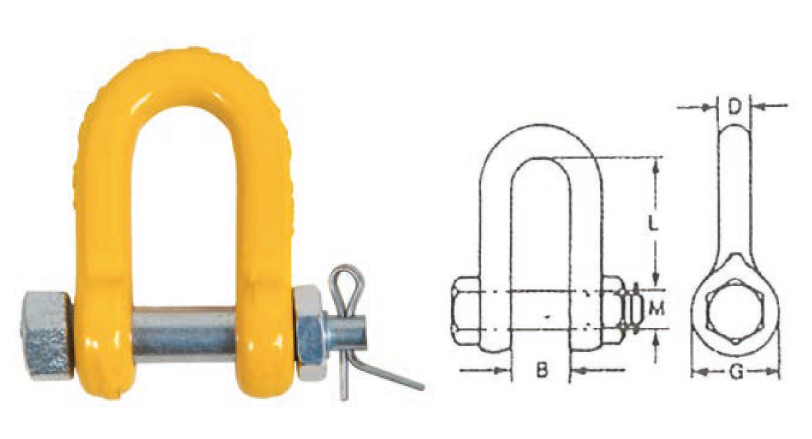

Такелажные U-образные скобы являются отдельной разновидностью крепежных элементов этого типа. Они применяются в составе подъемных систем, в качестве съемных связок. С их помощью подсоединяются тросы, проволочные цепи и т. д. Крепежи с винтовыми штифтами предназначены для нерегулярного использования. Для долгосрочного крепления применяют изделия  с предохранительными болтами. В отличие от штифтового соединения они надежно предохраняют закрепляемый груз от случайного сдвига. На поверхность такелажных деталей крепления  наносится защитное покрытие методом горячего или электролитического цинкования.

Такелажные скобы по области их применения и конструктивным особенностям делятся на несколько типов:

  • Тип СА используется для крепления цепей, тросов, канатов, в статичных и подъемных системах.
  • Тип СБ  применяется для крепления и натяжения такелажной оснастки, присоединения тросов, канатов, цепей, отверстия на концах изделий  соединяются с помощью дополнительного поперечного элемента.
  • Тип Р – петлеобразная скоба с отверстиями для штифта или пальца, изготавливается из высокопрочных стальных сплавов, применяется в основном на судах и транспортных средствах.

Такелажные U-образные скобы отличаются не только по размерам, но и по грузоподъемности. Они должны соответствовать требованиям ОСТ 5.2312-79, а также международным нормам DIN 82016 и DIN 82101. Для работы в экстремальных климатических условиях предназначены полярные скобы, сохраняющие свои эксплуатационные характеристики при температуре внешней среды до -40°. Скобы общего назначения не применяются в подъемных системах. Они предназначаются только для закрепления груза во время его транспортировки.

U-образная такелажная скоба должна отвечать ряду требований:

  • Штифт и корпус должны иметь одно исполнение и одинаковый типоразмер.
  • На поверхность крепежного элемента не должно быть повреждений.
  • Резьба на штифте должна быть целостной, без дефектов.
  • Предохранительный болт должен комплектоваться разводным шплинтом.

Как правильно пользоваться такелажными скобами

В процессе эксплуатации не допускается термообработка, использование сварки, дополнительное изгибание скобы. Это приводит к снижению грузоподъемных характеристик изделия.

При креплении груза такелажной скобой штифт ввинчивается в проушину и заворачивается до отказа. Заплечик штифта должен плотно прилегать к проушине. С этой целью крепеж затягивается с помощью инструментов. Штифт должен входить в проушину на всю глубину резьбы. Несоответствие типоразмера скобы и штифта приводит к тому, что нарушается посадка заплечика.

Нарушение правильной посадки заплечика может быть вызвано изогнутостью изделия, тугой резьбой, несоответствием осей отверстий. Наличие любого из этих факторов делает скобу непригодной к применению. При выборе скобы, подходящей для реализации конкретных целей, необходимо учитывать вероятность ударных нагрузок во время транспортировки.

Специалисты советуют выбирать скобы с максимальным для конкретных условий  значением грузоподъемности.

Чего нельзя допускать при работе с такелажными скобами

Не допускаются перегрузки крепежа. Нагрузки должны быть равномерно распределены вдоль оси крепежного элемента. Нагрузка, направленная перпендикулярно оси штифта крепежного изделия, является линейной. Отклонения от этого направления приводят к возникновению угловых нагрузок. Такелажные крепления можно применять с угловыми нагрузками, но они должны соответствовать нормативным требованиям. В месте присоединения скобы к многоплечим стропам существует вероятность увеличения нагрузки на плечо. Этот параметр зависит от угла присоединения – чем он больше, тем выше нагрузка.

Не разрешается нагружать крепежное изделие не по его оси. С этой целью на концах штифта устанавливаются свободные шайбы-прокладки, Шайбы нельзя приваривать к проушинам или каким-то другим способом уменьшать расстояние между щеками скобы.

При использовании такелажных скоб груз не должен двигаться, так как под его воздействием штифт может начать вращаться. Вращение штифта почти всегда приводит к отвинчиванию. Для обеспечения надежности соединения лучше использовать скобы с предохранительным болтом.

При применении скоб на производственных объектах нельзя допускать воздействия на изделие кислот, химически агрессивных сред. Химические вещества негативно воздействуют на стальные сплавы, из которых изготавливаются данные крепления. На показатели грузоподъемности влияет также температурный режим. При повышении температуры выше 200° показатели грузоподъемности начинают снижаться. Эксплуатировать U-образные такелажные крепежи при температуре более 400° категорически запрещается.

При применении скоб для выполнения работ в особо вредных условиях (с расплавленными металлами, химически агрессивными веществами) или работ повышенного риска (подъем людей), изделия должны проверяться на соответствие требованиям EN 13889.

В ходе эксплуатации скобы изнашиваются. Их поверхность может деформироваться, изменяется структура сплава. Проверки проводятся раз в полгода. При использовании скоб в особо тяжелых режимах эксплуатации проверки должны проводиться чаще.

  • Автор: Михаил Малофеев
