Что лучше выбрать: одноконтурный или двухконтурный котел?
Какой котел лучше выбрать для отопления коттеджа, дачи или капитального деревенского дома — одноконтурный или двухконтурный? Чем отличаются эти два похожих по названию и назначению прибора и насколько принципиальна разница между ними? Каковы плюсы и минусы, преимущества и недостатки одноконтурных и двухконтурных котлов? Именно эти вопросы мы и затронем в этой небольшой статье.
Чем отличается двухконтурный котел от одноконтурного?
Двухконтурный котел отличается от одноконтурного наличием встроенного проточного водонагревателя — он обеспечивает дом не только теплом, но и горячей водой. По сути, это два прибора в одном корпусе. Впрочем, справиться с задачей горячего водоснабжения может и одноконтурный котел, но об этом чуть позже.
Электрические двухконтурные котлы не получили большого распространения — они потребляют много энергии и создают сильные нагрузки на электросеть, требуя специальной проводки, а стоимость горячей воды и затраты на отопление оказываются крайне высокими.
В проточном водонагревателе, который является частью двухконтурного котла, необходимо автоматически управлять тепловой мощностью в соответствии с расходом горячей воды. Поэтому среди топливных двухконтурных котлов более всего распространены приборы, работающие на газе. Есть и дизельные двухконтурные котлы, в которых подача жидкого топлива в горелку также регулируется автоматически.
Интенсивность горения твердого топлива невозможно регулировать динамически, тем не менее, существуют и твердотопливные двухконтурные котлы. В них используется процесс пиролиза, при котором твердое топливо нагревается до высокой температуры без доступа кислорода, и из него выделяется горючий газ. В дальнейшем все происходит так же, как и в газовом котле. В местностях, где твердое топливо — дрова, уголь, торф — дешево и доступно, твердотопливные котлы, обеспечивающие дом теплом и горячей водой, могут оказаться очень рентабельными.
Одноконтурные котлы имеют более простую конструкцию — без встроенного проточного водонагревателя.
В зависимости от вида потребляемой энергии котлы с одним контуром разделяются на электрические, дизельные, твердотопливные и газовые. Наибольшей популярностью сейчас пользуются именно газовые котлы (как одноконтурные, так и двухконтурные), в силу своей экономичности, эффективности и удобства. Более того, дизельные и твердотопливные котлы часто переделывают под газовое топливо. Так что в дальнейшем речь пойдет преимущественно о газовых котлах, которые представлены на рынке в огромном ассортименте.

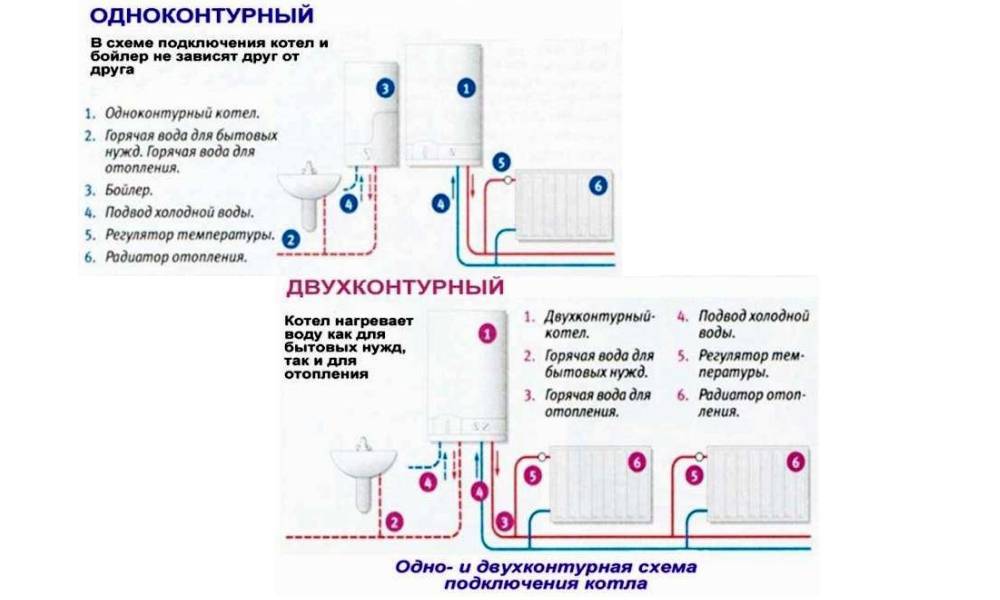

Горячее водоснабжение при помощи одноконтурного котла
Как уже говорилось, горячее водоснабжение можно организовать и при помощи одноконтурного котла. Для этого к нему подключают бойлер косвенного нагрева. В качестве теплоносителя обычно используют воду, но применяют и специальные жидкости, обладающие большей удельной теплоемкостью и меньшей коррозийной активностью, не образующие накипь и не замерзающие при отрицательных температурах. Теплоноситель, нагреваемый в котле, не только циркулирует по системе отопления, но и проходит через встроенный в накопительный бак внешнего бойлера теплообменник, нагревая в нем воду.
Кстати, бойлеры косвенного нагрева используются и в городских многоквартирных домах, только работают они не от автономного котла, а от централизованного теплоснабжения.
Типы двухконтурных котлов
Двухконтурные котлы можно разделить на две большие категории — это котлы с общим для обоих контуров теплообменником и котлы с двумя раздельными теплообменниками.
Двухконтурный котел с одним теплообменником
Главное преимущество двухконтурного котла с одним теплообменником — его компактность. Вода из обоих контуров (как для отопления, так и для горячего водоснабжения) проходит через один теплообменник, нагреваемый газовой горелкой. Теплообменник разделен на изолированные сегменты, поэтому вода из разных контуров в нем не смешивается. В отопительном контуре в качестве теплоносителя вместо воды может использоваться специальная жидкость — так же, как и в одноконтурном котле.
Двухконтурные котлы с одним общим теплообменником подразделяются на котлы с битермическим (или битермальным) и пластинчатым теплообменником.
-
-
Пластинчатый теплообменник — система из двух независимых контуров изогнутых трубок, объединенных металлическими пластинами. При той же производительности он обладает большими размерами и имеет чуть меньший КПД. Как и битермический, пластинчатый теплообменник подвержен внутренним напряжениям, хоть и в меньшей степени, но за счет простой конфигурации каналов и их большего сечения отложение солей происходит в нем менее интенсивно.
Двухконтурный котел с двумя теплообменниками
Двухконтурный котел с двумя раздельными теплообменниками занимает больше места, чем котел той же мощности с одним теплообменником. Однако он обладает и целым рядом преимуществ. Во-первых, в независимых теплообменниках оседает меньше накипи, поэтому их срок службы несколько больше. Во-вторых, оба контура работают независимо друг от друга и во многих моделях имеют свои собственные горелки, что позволяет не прерывать работу отопительной системы на время потребления горячей воды.
По сути, двухконтурный котел с двумя независимыми теплообменниками представляет собой котел отопления и газовую колонку в одном корпусе. Но по сравнению с двумя отдельными приборами такой котел более компактен и позволяет обойтись одной трубой для подачи газа и одним дымоходом.
Какой котел лучше выбрать?
Попробуем сравнить одноконтурный котел с двухконтурным и выяснить, какой из них лучше выбрать для вашего дома.
Двухконтурный котел с одним теплообменником, особенно битермическим, является отличным решением тогда, когда важно рационально использовать каждый сантиметр пространства. Там, где этот вопрос не стоит столь остро, лучше отдать предпочтение двухконтурному котлу с раздельными теплообменниками.
К одноконтурному котлу для организации горячего водоснабжения необходимо подключить бойлер косвенного нагрева, а это потребует дополнительного пространства, да и стоимость одноконтурного котла в совокупности с бойлером выше, чем стоимость двухконтурного котла с аналогичными параметрами. Но, как любой накопительный водонагреватель, бойлер косвенного нагрева, подключаемый к одноконтурному котлу, имеет и преимущества по сравнению с проточным водонагревателем, являющимся частью двухконтурного.
Температура горячей воды из бойлера не зависит от ее расхода, в то время как температура воды из проточного нагревателя может от этого меняться, особенно при одновременном включении нескольких потребителей.
Только следует иметь в виду, что когда горячая вода в бойлере закончится, потребуется время, чтобы она вновь нагрелась. Поэтому необходимо заранее подсчитать, какой объем бойлера будет оптимальным для бесперебойного горячего водоснабжения в конкретных условиях.
Двухконтурный котел — для небольшого загородного дома
Итак, главным преимуществом двухконтурных котлов является экономия пространства, главным недостатком — нестабильность температуры горячей воды при одновременном включении нескольких потребителей. Поэтому двухконтурный котел будет оптимальным решением для небольшого загородного дома.
Одноконтурный котел с бойлером — для крупного коттеджа
Одноконтурный котел вместе с подключенным к нему бойлером займет больше места, зато такая конструкция способна стабильно обеспечивать горячей водой несколько водоразборных точек. Поэтому в большом коттедже или капитальном доме, куда могут приехать друзья или родственники и где горячая вода может одновременно потребоваться на кухне и в душевой, а экономия одного-двух квадратных метров площади не является существенной, лучше использовать одноконтурный котел совместно с бойлером косвенного нагрева.
Обогреватель для детской комнаты: какой лучше выбрать? → ← Итальянские газовые котлы
Создание ГВС – одноконтурный или двухконтурный котел нужен
Один из главных вопросов при выборе котла — одноконтурный или двухконтурный нужен. Какой из них окажется более подходящим для создания ГВС? Выбор здесь довольно принципиальный…
Если с фирмой-производителем, мощностью газового котла, как правило, определяются легко, если не сами, то по рекомендациям специалистов, тех же продавцов, то с выбором количества контуров случаются промахи, которые влекут те последствия, которые очень не нравятся потребителям, наконец то разобравшимся в этом вопросе с помощью «собственной шкуры», буквально….
Два контура в котле – один для ГВС
Многие фирмы до сих пор делают двухконтурные котлы, которые содержат дополнительный пластинчатый теплообменник для подогрева воды на бытовые нужды (ГВС). Этот теплообменник забирает энергию у разогретого теплоносителя системы отопления.
Такой котел оборудован подключениями на подачу и обратку для отопления, и тоже самое — для ГВС.
Но подача холодной воды, как правило, должна осуществляться в котел извне под давлением, либо из магистрали центрального водоснабжения, либо от домашней сети.
На выходе получаем струю теплой (горячей) воды, которая тут же подается на кран, например.
Получается: достаточно установить газовый котел с двумя контурами, подключить подачу холодной воды, и развести на краны от котла горячую, получим горячее водоснабжение.
При этом двухконтурный котел лишь немного дороже аналогичного с одним контуром.
Особенности ГВС от двухконтурного котла
Двухконтурный котел по сути является проточным водогревателем, который, как известно, должен обладать большой мощностью, чтобы приготовить достаточно горячей воды.
Чтобы принять душ – от 10 кВт, для наполнения небольшой ванны за полчаса — от 15 кВт, чтобы набрать горячую ванную за вменяемое время – от 20 кВт, но желательно от 25…
На выходе из котла температура и напор горячей воды будут нестабильными.
Поэтому прямая подача на кран, как правило, то обжигает, то холодит….
При открытии крана происходит автоматическое включение котла, если он не работал, розжиг, и через некоторое время — подача воды.
Агрегат желательно располагать не далее, чем 3 метра от потребителей – чтобы не спускать холодную воду зря. Максимум – до 7 метров. При этом нужно учитывать, что котел изрядно шумит, и проектировать его установку в кухнях и других обитаемых местах, и рядом с ними, в целом неправильно.
Возникает вопрос, как совместить короткую подачу на кран и удаленное расположение котла? Вероятно, он должен быть за стеной и кухни и ванной одновременно…
Как улучшить ГВС с двухконтурным котлом
Чтобы получить устойчивую большую струю горячей воды, между краном и двухконтурным котлом должен быть тепловодоаккумулятор. На практике владельцы двухконтурных котлов устанавливают перед кранами дополнительно электрический бойлер 50 — 100 литров. С ним получают стабильную температуру, большой расход, возможность в короткий срок получить горячую ванну.
Также исчезает необходимость включения котла каждый раз при мелких расходах, выручает подогрев электричеством (ГВС в котле отключают вручную при замене воды в бойлере в больших объемах).
Как видим, пользование двухконтурным котлом сопряжено с рядом неудобств и ограничений.
Одноконтурный котел управляет бойлером
Чтобы приготовить горячую воду одноконтурным котлом необходимо дополнительное оборудование — бойлер косвенного нагрева с расширительным бачком, а также, возможно (по желанию) циркуляционный насос.
Бойлер — бочка со змеевиком внутри, по которому движется теплоноситель, нагревая воду.
Одноконтурный котел может уметь управлять бойлером. В таком случае он оборудован дополнительным штуцером для подключения змеевика бойлера и механизмами переключающими теплоноситель с системы отопления на бойлер (подключение может быть и 4 включая и обрату теплоносителя с бойлера).
Или может не уметь управлять, тогда автоматика переключения создается отдельно, а сам котел всегда работает в обычном режиме.
В любом случае все варианты рассчитаны на приоритет бойлера, как только в нем вода остыла, котел греет его, а отопление в очереди.
Особенности ГВС с бойлером косвенного нагрева
Бойлер косвенного нагрева чаще приобретается емкостью 90 — 180 литров, что обеспечивает всегда запас горячей воды для ванны. А если он подогревается котлом, то можно наполнить ванну больших размеров.
Один из вариантов системы — создание циркуляции воды по трубопроводам к крану и обратно в бойлер — для этого устанавливают насос. Тогда, при открытии крана сразу пойдет горячая вода, не нужно спускать холодную. Также это устраняет ограничения по расстоянию между краном и бойлером. Также и бойлер может быть на значительном расстоянии от самого котла.
По факту пользователи получают много горячей воды точно заказанной температуры, мощной струей, в любом месте дома, в любое время, даже при выключенном котле, который включается редко для полного разогрева бойлера. ГВС с полной автоматизацией без необходимости задаваться ежедневно вопросом «как нагреть воды».
Некоторые бойлеры снабжаются еще и электрическими тенами, что удобно с твердотопливными котлами в летнее время — не нужно расстапливать.

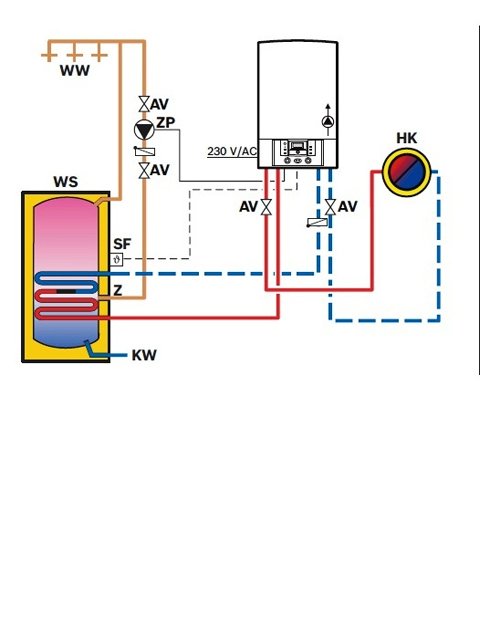

Схема ХВС и ГВС для дома с возможной циркуляцией горячей воды с помощью насоса, и с поддержанием стабильной температуры трехходовым клапаном. Роль компенсатора давления выполняет гидроаккумулятор на холодной ветви.
Какой выбрать котел — одноконтурный или двухконтурный
Одноконтурный котел с бойлером косвенного нагрева с дополнительным оборудованием окажется существенно дороже, чем просто двухконтурный. Иногда, даже если есть осведомленность о неудобствах простейшей двухконтурной схемы, это остается решающим фактором при выборе.
Но в домах, где строится водоснабжение по принципу «капитальное», чаще идут на большие первоначальные затраты ради комфортности.
Можно ли вторым контуром греть косвенный бойлер
Может показаться, что сначала можно сэкономить с двухконтурном, а позже к нему прикрепить косвенный бойлер на второй контур.
Второй контур нельзя подключить к змеевику бойлера, так как в нем должна быть проточная вода, подающаяся извне, а не циркулирует теплоноситель. Даже если умудриться это сделать, то ограничения по температуре во вторичном контуре (против ожогов) и недостаток мощности вторичного теплообменника не дадут возможность нормально разогревать бойлер… Поэтому придется ставить отдельно схему управления бойлером на первый контур и пользоваться как обычным…
Подключение бойлера к котлу без управления — структурная схема
