Можно ли использовать двухконтурный котел как одноконтурный: Можно ли двухконтурный котёл использовать как одноконтурный на горячую воду

особенности, плюсы и минусы, применение

Универсальные устройства для отопления частного дома или квартиры пользуются популярностью. 2 контурный газовый котел используется для обогрева помещения и для получения горячего водоснабжения. Для правильного выбора агрегатов нужно рассмотреть их характеристики.

Содержание

1. Принцип работы
2. Характеристики
3. Виды 2 контурных газовых котлов
4. Настенный
5. Напольный
6. Элементы котла
7. Достоинства и недостатки
8. Правила выбора
9. Инструкция по эксплуатации
10. Популярные производители
11. Аристон
12. Будерус
13. Гефест и другие

Принцип работы

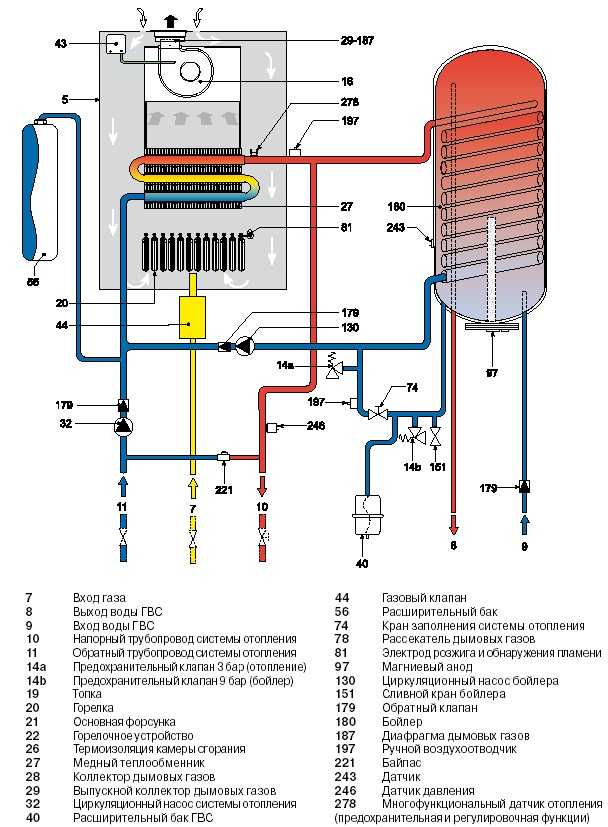

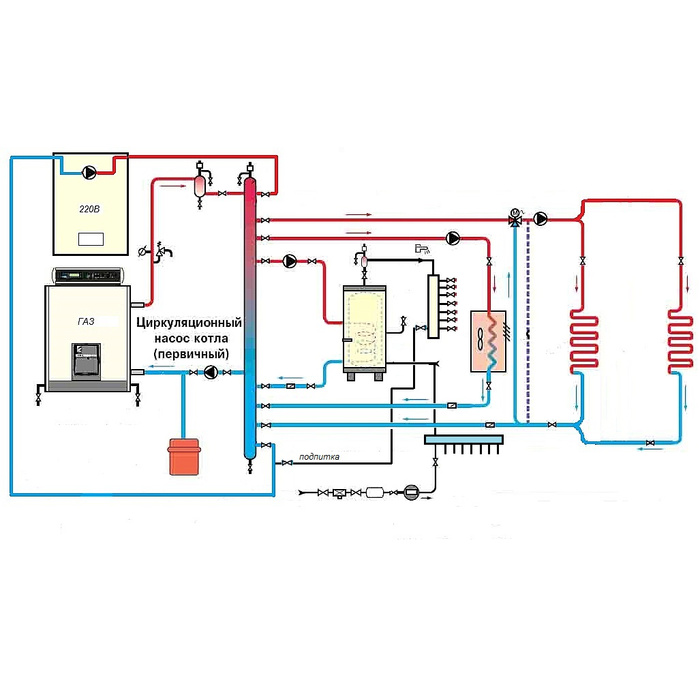

Схема работы котла для отопления и ГВС

Котел 2х контурный работает в 2-х режимах: отопление и нагрев воды. Однако выполнять эти функции одновременно устройство не может. Первое включение горелки в режиме отопления характеризуется длительным временем работы, так как температура теплоносителя в контуре должна подняться до заданных значений. Как только жидкость будет горячая, подача топлива прекращается. Если в помещении стоит датчик температур, горелка включается-выключается автоматически.

Движение теплоносителя обеспечивается естественным путем (за счет разницы давлений) или циркуляционным насосом. Продукты сгорания удаляются через дымоход или при помощи вентилятора. Чтобы включить нагрев воды, нужно повернуть вентиль водопроводного крана. Жидкость нагревается за 5 секунд. При этом отопительный контур не работает.

Регулировка системы в этом случае осуществляется трехходовым клапаном. Это приспособление перенаправляет определенный объем нагретой воды внутрь вторичного теплообменника. От нее повышается температура остальной жидкости.

Характеристики

Котлы 2х контурные газовые обладают такими характеристиками:

• мощность: от 10 до 280 кВт;
• площадь обогрева: от 100 кв.м.;
• КПД: от 90%;
• вид теплообменника: алюминиевый, медный, из нержавеющей стали;
• тип дымохода: естественный, коаксиальный.

Большинство моделей таких котлов требуют подключения к электросети.

Виды 2 контурных газовых котлов

Напольный двухконтурный газовый котел

Существует навесные и напольные котлы. Они отличаются по месту установки, а также по некоторым характеристикам.

Настенный

Настенный агрегат представляет собой готовую отопительную систему, которая не занимает много места. Его чаще всего устанавливают в квартире или в частном доме, если помещение небольшое, а оборудовать отдельную котельную нет возможности. Он не нуждается в дополнительном оборудовании для стабильной работы. Такие аппараты имеют привлекательный дизайн, но они неустойчивы к перепадам напряжения.

Напольный

Напольный вариант рассчитан на обогрев помещений площадью более 300 кв.м. При этом пользователь сам может выбрать систему отопления в зависимости от своих потребностей. Нередко для такого агрегата требуется отдельное помещение, но есть небольшие модели, которые монтируются на кухне. Такие котлы служат длительное время, автономны и не зависят от перепадов напряжения в электросети.

Элементы котла

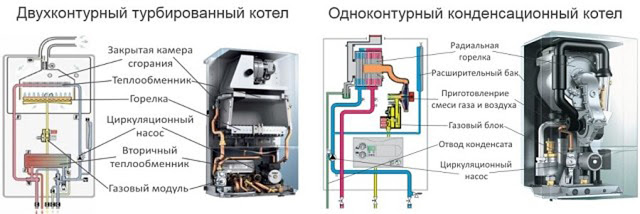

Конструктивные особенности двухконтурного котла

Прежде чем использовать агрегат, нужно рассмотреть его устройство. Котел состоит из таких элементов:

• Горелка. Она располагается в открытой ли закрытой камере сгорания. Эта деталь обеспечивает нагрев теплоносителя и является генератором тепла для горячего водоснабжения.
• Камера сгорания.
• Циркуляционный насос. Благодаря ему теплоноситель двигается в системе.
• Трехходовой клапан. Обеспечивает переключение режимов нагрева воды и отопления.
• Главный теплообменник. Место расположения – под горелкой. В нем нагревается жидкость.
• Вторичный теплообменник. Необходим для подготовки горячей воды.
• Автоматика. Благодаря ей регулируются параметры работы отопительной аппаратуры. Если в агрегате появляется неисправность, автоматика просто отключает его.

В нижней части устройства присутствуют патрубки для подключения труб системы отопления и водоснабжения, а также приспособление для вывода продуктов сгорания.

Турбированные котлы можно подключать там, где нет дымохода

Применение двухконтурных котлов обладает такими преимуществами:

• экономное потребление топлива;
• бесшумность;
• возможность установки на полу или на стене;
• небольшие габариты;
• автономность функционирования;
• простота управления;
• безопасность.

Однако есть и некоторые недостатки, например, существенный расход жидкости на этапе запуска. Количество горячей воды зависит от объема емкости внутри котла. Для мощных напольных моделей часто требуется сооружение дополнительного фундамента или оборудование отдельного помещения.

Правила выбора

Чтобы правильно выбрать устройство для дома или квартиры, нужно учитывать такие параметры:

• общую отапливаемую площадь;
• энергетические затраты и стоимость обслуживания;
• наличие дополнительных функций;
• мощность устройства;
• тип тяги.

При выборе учитывается материал теплообменника, так как от этого параметра зависит длительность и качество работы устройства. Лучше отдать предпочтение медному варианту, но он стоит дороже.

Инструкция по эксплуатации

Подключение к газовой магистрали выполняют сотрудники газового хозяйства

Газовые котлы применяются для обогрева и горячего водоснабжения квартир, частных жилых и загородных домов, общественных зданий. При этом совсем не важно, подключена ли система к магистральному газопроводу, так как агрегаты могут работать на сжиженном топливе, которое поставляется в баллонах.

Руководство по использованию газового оборудования — это свод требований и правил, соблюдение которых делает эксплуатацию устройства безопасной и эффективной. Изначально аппарат подключается к газовой магистрали, а также к трубам водоснабжения, отопительной системы, электросети. К магистрали устройство подсоединяется только квалифицированными специалистами, имеющими допуск к выполнению таких работ.

При возникновении потребности замены деталей аппарата выбираются только оригинальные запчасти. При появлении неисправностей агрегат сразу же отключается от подачи газа. Любые сервисные работы по устранению поломок самостоятельно производить запрещено. Перед началом отопительного сезона проверяется состояние дымоходов и воздуховодов. При отключении оборудования на длительное время газовый вентиль перекрывается.

Для мытья агрегата нельзя применять агрессивные химические вещества. Перед включением котла нужно убедиться в наличии теплоносителя в отопительной системе, исправности горелки, предохранительного клапана и автоматики. В процессе эксплуатации агрегата нужно следить за тем, чтобы в помещении не было запаха газа. Горелка периодически очищается от загрязнений.

Популярные производители

Аристон — самые популярные котлы, приспособленные к российским условиям

При выборе отопительного оборудования учитываются не только его характеристики, но и производитель. Лучше выбирать аппаратуру тех фирм, которые имеют хорошие отзывы и безупречную репутацию.

Аристон

Котлы газовые двухконтурные Аристон производятся в Италии. Фирма предлагает широкий ассортимент оборудования, характеризующегося современной автоматикой и функционалом. Указанная техника обладает такими достоинствами:

• низкое энергопотребление;
• экологическая чистота, безопасность;
• основной теплообменник изготовлен из меди;
• компактность;
• возможность регулировки силы пламени;
• автоматический розжиг;
• многоуровневая система защиты.

Среди недостатков выделяется потребность в периодической ручной регулировке котла. Кроме того, он издает шум при работе.

Будерус

Котлы настенные Будерус имеют стильный дизайн

Производитель предлагает настенные модели двухконтурных котлов, которые адаптированы к отечественным условиям эксплуатации: перепадам давления. Аппаратура работает на природном и сжиженном газе. Отопительная система быстро настраивается на оптимальное функционирование, котел обладает тепловой и звуковой изоляцией, надежной автоматикой. Устройства выделяются современным дизайном и приемлемой стоимостью. Однако агрегаты не имеют защиты от перепадов напряжения.

Гефест и другие

Газовый парапетный котел Гефест

Отечественный производитель, отличающийся высоко надежностью. Автоматика на агрегатах итальянская, функционирует без сбоев. Устройства просты по конструкции, поэтому управление интуитивно понятно. Риск поломок сводится к нулю, так как в аппарате минимум вспомогательных узлов. Котлы Гефест просты в обслуживании. Пользователи могут выбирать аппарат из напольных или настенных вариантов.

Среди других производителей популярностью пользуются:

1. Ваилант. Немецкая фирма, предлагающая настенные и напольные модели, турбированного и атмосферного типа. Мощность устройств колеблется в пределах 4-280 кВт. Оснащение аппаратуры высокотехнологичное. Преимущество агрегата – автодиагностика. КПД – от 92%. Котлы имеют эргономичный дизайн. Сервисное обслуживание этих устройств дорогое.
2. Baxi. Итальянская фирма предлагает устройства, защищенные от перепадов давления, замерзания теплоносителя, поломки 3-х ходового клапана. Регулировка аппаратуры осуществляется в ручном и автоматическом режиме. Эксплуатация и монтаж простые, автоматика реагирует на погодные изменения.

Газовые двухконтурные котлы – лучшие устройства для отопления домов или квартир любых площадей, обладающие дополнительной функцией нагрева воды. Правильный монтаж и соблюдение правил эксплуатации увеличит срок их службы.

Одноконтурная и двухконтурная система отопления: разница, сравнение и выбор

Содержание

1. В чем разница между двухконтурными и одноконтурными котлами
2. Одноконтурные котлы
3. Двухконтурные котлы
4. Слабое место двухконтурного котла
5. Недостатки двухконтурных котлов
6. Преимущества обоих видов
7. Конструктивные особенности
8. Какой котел лучше выбрать?
9. На что обращать внимание при покупке котлоагрегата

В чем разница между двухконтурными и одноконтурными котлами

Принципиальной разницей между одно- и двухконтурными котлами является функционал агрегатов.

Если первая группа оборудования предназначена только для питания теплоносителем отопительного контура, то вторая, помимо обогрева дома, выполняет дополнительную задачу — подготовку горячей воды для бытовых нужд.

Как следует из самого названия, в двухконтурных моделях имеется дополнительный контур, предназначенный для нагрева воды. При этом, основной (базовой) функцией для обеих групп котлов является нагрев теплоносителя для системы отопления.

Ее обеспечивают основные узлы конструкции — газовая горелка и первичный теплообменник, который встраивается в отопительный контур совместно с циркуляционным насосом.

ВАЖНО! Энергонезависимые котлы не имеют циркуляционного насоса и предназначены для эксплуатации в системах с естественной циркуляцией.

Функция нагрева горячей воды является дополнительной — она обеспечивается за счет частичной передачи тепловой энергии от горячего теплоносителя, который на выходе из основного теплообменника поступает во вторичный, пластинчатого типа.

Он выполняет нагрев воды в проточном режиме, что создает некоторые ограничения в потреблении — чем сильнее водоразбор, тем меньше успевает нагреваться поток воды.

Некоторые модели могут быть настроены на приоритет того или иного контура, когда при активном потреблении горячей воды снижается температура в отопительной системе или, наоборот, падает температура ГВС.

Для решения проблемы с эффективным распределением тепловой энергии между двумя контурами был создан совмещенный, или битермический теплообменник. Он представляет собой змеевик, свернутый из трубы коаксиального типа.

Наружный объем занимает теплоноситель, а внутренний — горячая вода. Нагрев происходит одновременно, потерь на передачу тепла не возникает. эффективность такого устройства намного выше.

Однако, специалисты отзываются о битермических теплообменниках сдержанно, поскольку они довольно быстро заполняются изнутри известковыми отложениями, которые чрезвычайно сложно удалить.

Промывка такого теплообменника представляет собой трудоемкую и малоэффективную процедуру, а замена обходится в слишком большие суммы.

Это заметно ограничивает спрос на модели с совмещенным теплообменником, хотя повышенную эффективность этих агрегатов никто не отрицает.

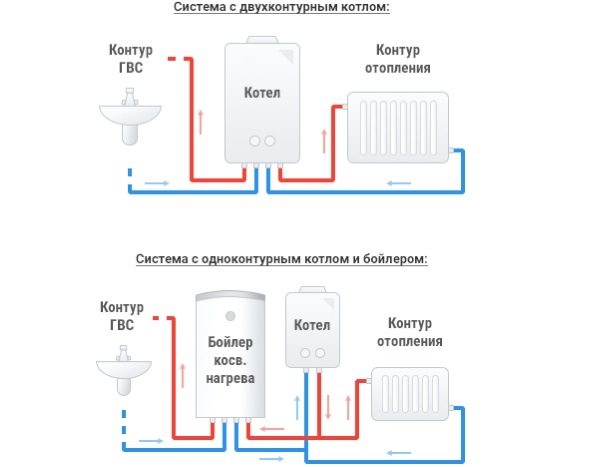

Для более наглядного отображения разницы между конструкцией одно- и двухконтурных котлов составим таблицу:

Функции и возможности	Одноконтурные	Двухконтурные
Нагрев теплоносителя	+	+
Подготовка ГВС	—	+
Количество теплообменников	1	2 или 1*
Возможность соединения в каскад	+	—
Ограничения мощности агрегата	—	+
Потери тепловой энергии	Незначительные	Средние

*для двухконтурных котлов с битермическим теплообменником

Одноконтурные котлы

Одноконтурный котел представляет собой установку, обеспечивающую нагрев и подготовку теплоносителя отопительного контура в соответствии с заданным режимом работы системы.

В состав конструкции входят:

• Газовая горелка, совмещенная с теплообменником.
• Циркуляционный насос.
• Турбовентилятор.
• Газовая аппаратура.
• Трехходовой кран.
• Электронная плата управления, оснащенная системой датчиков самодиагностики.
• Корпус, панель управления.
• Дымоход.

Существуют энергонезависимые модели, в которых отсутствуют устройства, питающиеся от электросети.

Они имеют упрощенную конструкцию, но способны обеспечивать обогрев дома в условиях отсутствия электропитания.

Одноконтурные котлы бывают:

1. Напольные. Устанавливаются прямо на полу (или на подставке). Могут обладать большим весом и, соответственно, высокой мощностью. Многие напольные котлы оснащены чугунным теплообменником повышенной эффективности и с большой массой. Некоторые модели соединяются в каскад, образуя мощные соединения для отопления зданий или сооружений большой площади и объема.
2. Настенные. Компактные газовые котлы, которые монтируются на прочные (желательно несущие) стены. Специфика установки требует ограничения веса, что автоматически сказывается на мощности котлов.

Кроме этого, одноконтурные котлы могут иметь разные варианты камеры сгорания:

1. Атмосферные (открытые). Воздух поступает прямо из помещения, а вывод дыма производится естественным способом под действием тяги печного типа.
2. Турбированные (закрытые). Забор воздуха производится снаружи, с помощью турбовентилятора. Он же создает давление, вытесняющее наружу дым и прочие газы, образованные при сжигании топлива.

Все одноконтурные котлы могут обладать дополнительными функциями — удаленным управлением, программированием режима работы и т.п.

Функционирование одноконтурного котла направлено на решение единственной задачи — нагреве теплоносителя для отопительного контура.

Агрегат подключается в разрыв системы, один патрубок присоединяется к прямой линии, второй — к обратной. Поток жидкости непрерывно перемещается через теплообменник, который располагается в зоне нагрева пламени газовой горелки.

На выходе из теплообменника поток поступает в трехходовой кран, где в заданной пропорции смешивается с более холодным потоком из обратки. Получив необходимую температуру, теплоноситель вновь выводится в отопительный контур.

Регулировка температуры производится настройкой работы трехходового клапана.

ОБРАТИТЕ ВНИМАНИЕ! Энергонезависимые модели работают на том же принципе, только циркуляция потока происходит естественным образом.

К достоинствам одноконтурных котлов следует отнести:

• Простота и надежность конструкции.
• Отсутствие потерь мощности при теплопередаче.
• Способность развивать большую мощность.
• Возможность подключения внешнего бойлера косвенного нагрева, позволяющего получать горячую воду.
• Стоимость одноконтурных котлов ниже, чем у более функциональных образцов.

Недостатками одноконтурных котлов следует считать:

• Отсутствие функции нагрева воды.
• Ограниченные возможности по сравнению с двухконтурными моделями.

ВАЖНО! Некоторые пользователи утверждают, что одноконтурные котлы в связке с внешним накопителем намного удобнее и эффективнее, чем двухконтурные конструкции.

Двухконтурные котлы

Двухконтурные котлы обладают дополнительной опцией — подготовкой ГВС.

При этом, базовая функция (нагрев теплоносителя) у них является основной, рабочие настройки устанавливают приоритет отопления перед ГВС.

Двухконтурные котлы по способу монтажа бывают:

• Напольные. Устанавливаются прямо на пол.
• Настенные. Навешиваются на несущую стену.

По способу теплопередачи:

1. Конвекционные. Обычный способ нагрева в пламени горелки.
2. Конденсационные. Двухступенчатый нагрев — сначала предварительный подогрев от тепловой энергии, полученной при конденсации влаги из дымовых газов. Затем производится обычный нагрев с помощью газовой горелки. Поскольку теплоноситель уже подготовлен, можно снизить расход газа и общий режим нагрева без снижения окончательного результата.

По типу теплообменника:

1. Раздельный. Работают два теплообменника — первичный (нагрев теплоносителя) и вторичный (нагрев ГВС от горячего теплоносителя).
2. Совмещенный (битермический). Используется коаксиальный тип теплообменника, в котором одновременно подготавливают и теплоноситель, и горячую воду.

По типу камеры сгорания:

• Атмосферные.
• Турбированные.

Конструкции одно- и двухконтурных котлов не имеют принципиальных различий, но предназначаются для работы в разных условиях.

Работа двухконтурного котла отличается от одноконтурных конструкций только наличием дополнительного теплообменника.

На выходе из первичного, теплоноситель поступает во вторичный теплообменник, где нагревает воду для ГВС. Остальная работа ничем не отличается и происходит по стандартной схеме.

К достоинствам двухконтурных котлов относятся:

• Возможность получать и тепло, и горячую воду из одного устройства.
• Эффективность, экономичность и компактность.
• Широкий набор функций и возможностей.
• Можно отключить нагрев ГВС за неиспользованием.

Недостатками можно считать:

• Ограниченное количество горячей воды.
• Зависимость температуры в отопительном контуре от интенсивности разбора ГВС.

Двухконтурные котлы считаются более привлекательными, способными решить все вопросы.

Слабое место двухконтурного котла

Газовые котлы делятся на одноконтурные (отопление) и двухконтурные (отопление и горячее водоснабжение). Это не значит, что одноконтурный котел не способен обеспечить дом горячей водой. Но изначально, в оригинальной комплектации, такую функцию имеет только аппарат, рассчитанный на два контура.

Как он работает? Двухконтурный котел имеет два теплообменника: основной отвечает за нагрев теплоносителя в системе отопления, а дополнительный, по сути, работает как проточный водонагреватель.

Когда кто-то включает воду в кране, клапан переключает теплоноситель на вторичный теплообменник и начинает греть проточную воду.

Действует приоритет системы ГВС: пока из крана льется вода, отопление не работает.

Двухконтурные газовые котлы часто бывают настенными, с закрытыми камерами сгорания и тонкими коаксиальными дымоходами. Выглядят аккуратно и стоят ненамного дороже одноконтурных. К тому же такой котел — практически мини-котельная, в нем уже есть вся необходимая начинка: циркуляционный насос, расширительный бачок, контроллер, системы безопасности.

Чем плох этот вариант? Схема ГВС с двухконтурным газовым котлом не может обеспечить комфортное и экономное пользование горячей водой в доме по следующим причинам.

Температура и напор воды в трубах очень сильно зависят от величины расхода воды. По этой причине при открывании еще одного крана значительно меняется температура воды и напор в системе ГВС. Одновременно пользоваться водой даже в двух местах очень некомфортно.

Для получения воды необходимой температуры часто приходится расходовать больше воды, чем это необходимо.

При каждом открытии водоразборного крана двухконтурный котел то включается, то выключается, что сокращает ресурс их работы.

В системах ГВС с двухконтурным котлом невозможно сделать рециркуляцию воды в трубах разводки по дому. Время ожидания горячей воды растет по мере увеличения длины труб от котла до места разбора воды. Часть воды в самом начале приходится бесполезно сливать в канализацию. Причем это вода, которая уже была нагрета, но успела остыть в трубах.

Итак, двухконтурный котел с проточным водонагревателем, не требующий бойлера, хорош для маленького дома или квартиры, поскольку существенно экономит место. Его есть смысл выбрать, если в семье два-три человека.

Двухконтурный котел со встроенным бойлером послойного нагрева — совсем другое дело. При всех преимуществах двух контуров он лишен многих недостатков модели без накопителя.

Благодаря встроенному «термосу» такой котел может сразу выдать воду заданной температуры на несколько точек водозабора. В бойлерах послойного нагрева нет теплообменника, а вода греется благодаря проточному нагревателю.

Пока вы расходуете запас, нагреется новая.

Конденсационный котел со встроенным бойлером послойного нагрева воды на кухне (белый с магнитиками)

Обычно бойлеры послойного нагрева помещаются в один корпус с двухконтурными котлами. Нагретая вода движется из теплообменника котла в бойлер. Вода, которая используется в системе горячего водоснабжения, берется из верхних слоев водонагревателя.

Бойлер находится в нижней части котла

Чаще всего подобные устройства применяются в случае отсутствия возможности установить большой бойлер косвенного нагрева, функционирующий с одноконтурным котлом. Встроенными накопителями оснащают и навесные, и напольные модели. Особенно хороши последние, поскольку баки у них покрупнее.

mynovostroika.ru

В среднем по производительности бойлер послойного нагрева в полтора раза эффективнее бойлера косвенного нагрева (со змеевиком), а на начальном этапе работы — еще больше. Вода поступает в верхний слой бака уже горячей, и оттуда же забирается в контур ГВС. Через пять минут можно принимать душ.

В бойлере косвенного нагрева вся вода нагревается одновременно, и времени на ожидание уйдет раза в четыре больше. При нечастом и нерегулярном использовании горячей воды бойлер послойного нагрева будет выгоднее косвенного: меньше потери тепла при остывании и подогреве.

Опять же — место: котел с бойлером послойного нагрева объемом в 20−30 литров не особо отличается по размерам от котла без бойлера. Ему не нужна котельная.

Какие минусы? Во-первых, цена: газовые котлы с интегрированными бойлерами стоят значительно дороже чисто двухконтурных аналогов.

Во-вторых, двухконтурные котлы при жесткой воде — плохой вариант и с бойлером, и без. Пластины вторичного теплообменника быстро зарастают накипью, происходит закипание. Чистка не панацея: чем чаще чистишь, тем быстрее оседает накипь.

Поэтому если вы уже купили такой аппарат, придется заняться подготовкой воды. Отдайте ее на анализ еще до монтажа системы. В лаборатории вам дадут рекомендации по смягчению и очистке воды.

Где-то хватит угольных фильтров, а где-то понадобится блок химической очистки.

Если вам постоянно нужна горячая вода комфортной температуры, есть резон выбрать одноконтурный котел и присоединить к нему бойлер косвенного нагрева.

В отличие от бойлера послойного нагрева, в нем имеется змеевик (спиральный теплообменник), по которому движется горячая вода или антифриз из системы отопления, отдавая часть тепла воде в баке.

Даже при выключенном отоплении она благодаря теплоизоляции из пенополиуретана за сутки остывает всего на несколько градусов.

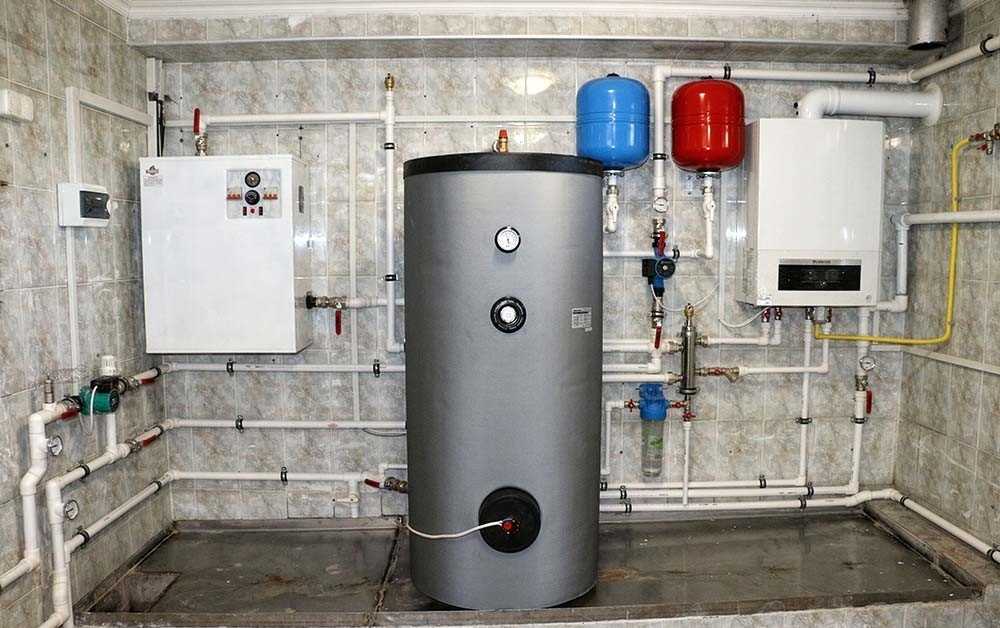

Одноконтурный газовый котел с бойлером косвенного нагрева

Бак у накопительного водонагревателя обычно делается из нержавеющей или эмалированной стали, иногда используется стеклокерамика. С коррозией в баке водонагревателя борется магниевый или титановый анод. Последний дороже, но лучше.

То, насколько выгоден окажется для вас бойлер — хоть электрический, с ТЭНом, хоть косвенного нагрева — зависит от теплоизоляции бака: хороший не бывает менее 4 см толщиной.

Если вы будете пользоваться прибором постоянно, не стоит экономить: чем лучше теплоизоляция, тем меньше вы потратите топлива.

Если бойлер позволяет организовать рециркуляцию в системе ГВС, будет совсем хорошо: из любого крана сразу пойдет горячая вода, поскольку насос будет ее все время гонять по кругу.

На контур с рециркуляцией можно «повесить» полотенцесушитель или водяной теплый пол, которые будут работать без включенного отопления.

Экономическая выгода рециркуляции — спорный вопрос (энергозатраты насоса и рассеивание тепла при циркуляции против водозатрат при сливе), но это удобно.

Основных минусов у комбинации одноконтурного котла и бойлера косвенного нагрева два: вместе они дороже двухконтурного котла и потребуют отдельного помещения под котельную. На кухне такую пару уже не поставишь.

Недостатки двухконтурных котлов

Возникает резонный вопрос: если мы в одном котле получили и отопление, и ГВС, что же в нем не так? Есть несколько интересных нюансов.

Дело в том, что в таком агрегате подключение холодной воды, как и выход горячей, производится с помощью трубы, диаметром 1/2 дюйма, а она достаточно тонкая. Несмотря на то, что резьба на входе в котел может быть 3/4, внутри котла труба остается все, то есть 1/2 дюйма. Значит, через такую трубу может пройти незначительное количество, как холодной, так и горячей воды. Если даже увеличить мощность котла, это не приведет к другому результату — все равно входной диаметр внутри остается неизменным.

Как правило, к смесителю на кухне или в ванной комнате подходит точно такая же труба. По законам физики — вода течет туда, куда ей легче. И это значит, что если кто-то принимает в ванне душ, а в это время открывается на кухне кран для того, чтобы помыть посуду, на человека, стоящего под душем, пойдет холодная вода. Дело здесь не в недостаточной мощности котла, а в его устройстве. Ввиду того, что труба в котле узкая, пройти большой объем воды по ней, к сожалению, не сможет. Владельцам частных домов не стоит слушать рассказы консультантов о том, что подобный прибор рассчитан на 2-3 или даже 4 точки ГВС. Помните, в реальности, двухконтурный газовый котел предназначен только для одной точки горячего водопотребления.

Кроме ограничений по объему ГВС, у 2-хконтурного котла есть еще серьезный минус — это необходимость ожидания, пока горячая вода дойдет от котла до крана. Как было сказано ранее, изначально котел работает на систему отопления, а в летний период времени он и вовсе простаивает. При открытии крана горячей воды, котел «видит», что вода начала двигаться и только в этот момент, он «понимает», что воду необходимо начать нагревать. Кроме того, делает некоторую паузу, подразумевая, что если потребитель случайно открыл кран, то его сейчас же закроют. Если на протяжении 2-3 секунд закрытия не произошло, тогда котел включается на подачу ГВС.

После включения, прибору необходимо около 3-4 секунд, чтобы разогреть вторичный теплообменник. Таким образом, теряется несколько секунд на ожидание и некоторое время на разогрев теплообменника.

После этого горячая вода начинает поступать в трубу, но ей необходимо время, чтобы проделать путь от котла до крана. Соответственно, чем больше расстояние от ванной комнаты либо душевой до котельной, тем дольше приходится ожидать поступления горячей воды. Значит, в реальных условиях при наличии двухконтурного газового котла, после открытия крана ГВС — горячую воду вы получите примерно через 15-20 секунд.

Подводя итог: в данном случае, потребитель вынужден ожидать поступления горячей воды, при этом, возможно в полной мере использовать только одну точку водопотребления. Причем мириться с этим придется не один день, а весь срок эксплуатации агрегата (в среднем 10-15 лет). Стоит задуматься, будет ли это комфортно?

Преимущества обоих видов

Каждый вариант котлов имеет ряд особенностей, как положительных, так и отрицательных. Их необходимо рассмотреть, чтобы можно было принять адекватное решение по установке определенной модели котла. Преимущества одноконтурных моделей:

1. Имеют автоматическую систему безопасности. Есть возможность настроить наиболее приемлемый режим расхода газа и работы котла.
2. На базе таких котлов можно создавать различные системы отопления с разводкой по всем помещениям.
3. Наличие специальных датчиков климатического регулирования. Они помогают увеличивать или уменьшать подачу газа и нагрев, в зависимости от температуры окружающей среды.
4. Надежность и легкость в эксплуатации.
5. Долгий срок службы.

Все эти достоинства позволяют многим сделать выбор именно в пользу одноконтурного варианта. К тому же он дешевле, чем большинство двухконтурных моделей.

Но не стоит забывать и о преимуществах двухконтурного котла:

• Он обойдется дешевле, чем одноконтурный котел и бойлер одновременно. Если вы хотите обеспечить свое жилье горячей водой, то по стоимости данный вариант выгоднее.
• Вода нагревается постоянно и не накапливается в бачке, как например, в бойлере. Нагревается именно то количество, которое вам необходимо, и нет потерь по теплу за счет остывания.
• Модель имеет небольшие размеры и удобно размещается в скромном помещении. При некоторых условиях можно установить прибор даже на нежилой территории.

Конечно, каждый выберет себе котел в зависимости от личных предпочтений, но лучше заранее рассчитать необходимую мощность, чтобы не переплачивать за слишком мощные варианты.

Этот показатель зависит от площади отапливаемых помещений, а также от необходимой постоянной температуры и количества человек, которые проживают в данном доме. Многие специалисты рекомендуют, при необходимости горячего водоснабжения, купить одноконтурный котел и накопительный бак для нагрева воды литров на 200. Кто-то советует совмещать одноконтурный котел с газовой колонкой для нагрева воды.

Конструктивные особенности

Строение одноконтурного котла весьма простое:

1. Газовая горелка.
2. Автоматика, которая управляет горелкой.
3. Специальное устройство зажигания газа.
4. Труба, которая размещается над горелкой, и через которую протекает теплоноситель.

Из-за такой конструкции одноконтурный газовый котел может нагревать воду только для системы отопления. Его можно использовать и для ГВС, однако для этого необходимо покупать бойлер косвенного нагрева.

Разница между конструкцией  двухконтурного котла и одноконтурного заключается в наличии:

• Трехходового клапана.
• Небольшого теплообменника.
• Расширительного бачка.
• Группы безопасности.
• Насоса.

Остальная часть является такой же. Главное значение среди этих дополнительных узлов имеют первые два элемента. Остальные необходимы для безопасной работы устройства и всей системы отопления.

Трехходовой клапан способен менять направление движения нагретого теплоносителя. Он пускает нагретую воду в теплосеть. Если кто-то из жителей дома открывает кран горячей воды, то срабатывает датчик протока, и по его команде клапан закрывает отверстие, которое подает воду к отопительной системе частного дома, и открывает отверстие, через которое теплоноситель попадает внутрь теплообменника с малыми размерами.

Теплообменник представляет собой емкость с трубой-спиралью. Внутри емкости находится проточная вода, а по спирали движется горячий теплоноситель, который нагревает проточное вещество для ГВС. Теплоноситель будет направляться в теплообменник до тех пор, пока открытым остается кран с горячей водой. Система отопления дома в это время остается без источника тепла.

Конструкция двухконтурного газового котла позволяет отапливать дом и иметь горячую воду на кухне. Это является одной из причин, почему люди хотят его выбрать.

Какой котел лучше выбрать?

Попробуем сравнить одноконтурный котел с двухконтурным и выяснить, какой из них лучше выбрать для вашего дома.

Двухконтурный котел с одним теплообменником, особенно битермическим, является отличным решением тогда, когда важно рационально использовать каждый сантиметр пространства. Там, где этот вопрос не стоит столь остро, лучше отдать предпочтение двухконтурному котлу с раздельными теплообменниками.

К одноконтурному котлу для организации горячего водоснабжения необходимо подключить бойлер косвенного нагрева, а это потребует дополнительного пространства, да и стоимость одноконтурного котла в совокупности с бойлером выше, чем стоимость двухконтурного котла с аналогичными параметрами. Но, как любой накопительный водонагреватель, бойлер косвенного нагрева, подключаемый к одноконтурному котлу, имеет и преимущества по сравнению с проточным водонагревателем, являющимся частью двухконтурного.

Температура горячей воды из бойлера не зависит от ее расхода, в то время как температура воды из проточного нагревателя может от этого меняться, особенно при одновременном включении нескольких потребителей. Только следует иметь в виду, что когда горячая вода в бойлере закончится, потребуется время, чтобы она вновь нагрелась. Поэтому необходимо заранее подсчитать, какой объем бойлера будет оптимальным для бесперебойного горячего водоснабжения в конкретных условиях.

Итак, главным преимуществом двухконтурных котлов является экономия пространства, главным недостатком — нестабильность температуры горячей воды при одновременном включении нескольких потребителей. Поэтому двухконтурный котел будет оптимальным решением для небольшого загородного дома.

Одноконтурный котел вместе с подключенным к нему бойлером займет больше места, зато такая конструкция способна стабильно обеспечивать горячей водой несколько водоразборных точек. Поэтому в большом коттедже или капитальном доме, куда могут приехать друзья или родственники и где горячая вода может одновременно потребоваться на кухне и в душевой, а экономия одного-двух квадратных метров площади не является существенной, лучше использовать одноконтурный котел совместно с бойлером косвенного нагрева.

На что обращать внимание при покупке котлоагрегата

1. Горелка. Именно от нее зависит экономичная работа котла. Важно чтобы конструкция горелки способствовала качественному смешению газа и воздуха, а значит и полному сгоранию топлива без химического недожога. Наиболее экономичными являются автоматические горелки со встроенным вентилятором. Перед подачей в топку, газ смешивается с воздухом, а затем подается в котел. Минусом такой горелки является дополнительный шум, создаваемый вентилятором.
2. Теплообменник. От материала теплообменника зависит качество передачи тепла от продуктов сгорания к среде. Оптимальным выбором будет теплообменник выполненный из стали или меди. Их отличает высокая теплопроводность и устойчивость к агрессивным влиянием среды. Кроме того следует учитывать, что под влиянием высоких температур и коррозии его элементы часто выходят со строя. Чем известнее марка котла тем легче будет подобрать деталь для замены.
3. Электроника и автоматика. Котел оснащенный датчиками и позволяющий регулировать работу лишь нажатием нескольких кнопок, прост и удобен в эксплуатации. Но стоит учесть, что при отключении электроэнергии сработает защита котла и прекратится подача топлива на него. Следует выбирать оборудование, на котором есть возможность ручного регулирования его работы в любых случаях.

Согласно отзывам покупателей лучшими считаются, по их мнению, котлы немецкого и отечественного производства. Их легко обслуживать. Ремонт также не представляет трудностей, так как действует множество сервисных центров, которые заказывают комплектующие и детали для ремонта прямо с завода-изготовителя. Котлы итальянских марок, наоборот, вызвали нарекания у потребителей из-за короткого гарантийного срока, трудностей в ремонте и подборе запасных частей. Важно отнестись к выбору котла внимательно. Ведь он прослужит не один десяток лет и будет создавать ощущение комфорта и уюта зимними вечерами.

Источники

• https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/dvuhkonturnyj-ili-odnokonturnyj.html
• https://istra-gaz.ru/bezopasnost/chto-luchshe-dvuhkonturnyj-ili-odnokonturnyj-gazovyj-kotel-sravnitelnyj-obzor-konstruktsii.html
• https://eurosantehnik.ru/odnokonturnye-i-dvuxkonturnye-kotly-otopleniya-sravnenie-i-vybor.html
• https://GazBlog.ru/kotly/chem-otlichaetsya-odnokonturnyj-gazovyj-kotel-ot-dvuhkonturnogo-gazovogo-kotla
• https://okno-pro.ru/kotel/odnokonturnyj-ili-dvuhkonturnyj.html
• https://poluchi-teplo.ru/kotlyi/gazovyie/odnokonturnyiy-ili-dvuhkonturnyiy-otopitelnyiy-gazovyiy-kotel.html
• https://mrklimat.ru/poleznaya-informatsiya/chto-luchshe-vybrat-odnokonturnyj-ili-dvuhkonturnyj-kotel.html
• https://kupisantehniky.ru/cem-otlicaetsa-odnokonturnyj-gazovyj-kotel-ot-dvuhkonturnogo-podrobnoe-sravnenie/
• https://remont-system. ru/kotly/chem-otlichaetsya-odnokonturnyy-gazovyy-kotel-ot-dvuhkonturnogo
• https://bigkotel.ru/vidy-kotlov/v-chem-zaklyuchaetsya-raznitsa-mezhdu-odnokonturnym-i-dvuhkonturnym-gazovymi-kotlami

Плюсы и минусы одноконтурного и двухконтурного газового котла

Содержание

• 1 Основные отличия
• 2 Преимущества обоих видов
• 3 Недостатки котлов обоих видов
• 4 Отзывы
• 5 В заключение

При выборе прибора для отопления частного дома или коттеджа важно понимать, что одноконтурный и двухконтурный котлы – это все же разные приспособления. Какой из них подходит конкретно в вашем случае, нужно решать, исходя из характеристики и преимуществ каждого котла.

Кому-то необходим прибор строго для отопления, а в некоторых домах еще и воду нагревать чем-то нужно. Поэтому и встает вопрос о типе газового котла. Что лучше: одноконтурный или двухконтурный газовый котел, каждый пользователь выбирает для себя сам. Но консультация специалиста лишней не будет.

Основные отличия

Основное отличие двухконтурного и одноконтурного газового котла друг от друга в том, что один предназначен строго для отопления, а второй имеет в своей структуре проточную систему водонагревания и, помимо отопления, еще и обеспечивает дом горячей водой.

По своему строению двухконтурный котел является двойным прибором. Он, при помощи нагрева воды, осуществляет горячее водоснабжение, в то время, как одноконтурный котел может нагреть воду только при дополнительном подключении бойлера.

Название этих приборов указывает на их основное отличие. В одноконтурном — один контур теплоносителя, а в двухконтурном — дополнительный источник нагрева воды. При этом двухконтурные котлы могут иметь один или два теплообменника. В первом варианте имеется переключатель, который отключает подачу газа на отопление и подает его на нагрев. Во втором случае есть отдельные теплообменники, которые нагревают воду на отопление и на водоснабжение.

После покупки дома, прежде чем покупать котёл, нужно составить газовый проект, который позволит размещение такого оборудования в доме. Затем обязательно изучить, что такое одноконтурный и двухконтурный газовый котел, проконсультироваться со специалистом, а также взвесить необходимость определенного варианта отопления.

Двухконтурный вариант также разделяется на несколько видов. Он может иметь теплообменник, который представляет собой несколько согнутых трубок с пластинчатыми элементами. Также есть битермический теплообменник, который выглядит, как ячеистое устройство. Последнюю модель лучше использовать там, где нет высокой жесткости воды.

Преимущества обоих видов

Каждый вариант котлов имеет ряд особенностей, как положительных, так и отрицательных. Их необходимо рассмотреть, чтобы можно было принять адекватное решение по установке определенной модели котла. Преимущества одноконтурных моделей:

1. Имеют автоматическую систему безопасности. Есть возможность настроить наиболее приемлемый режим расхода газа и работы котла.
2. На базе таких котлов можно создавать различные системы отопления с разводкой по всем помещениям.
3. Наличие специальных датчиков климатического регулирования. Они помогают увеличивать или уменьшать подачу газа и нагрев, в зависимости от температуры окружающей среды.
4. Надежность и легкость в эксплуатации.
5. Долгий срок службы.

Все эти достоинства позволяют многим сделать выбор именно в пользу одноконтурного варианта. К тому же он дешевле, чем большинство двухконтурных моделей.

Но не стоит забывать и о преимуществах двухконтурного котла:

• Он обойдется дешевле, чем одноконтурный котел и бойлер одновременно. Если вы хотите обеспечить свое жилье горячей водой, то по стоимости данный вариант выгоднее.
• Вода нагревается постоянно и не накапливается в бачке, как например, в бойлере. Нагревается именно то количество, которое вам необходимо, и нет потерь по теплу за счет остывания.
• Модель имеет небольшие размеры и удобно размещается в скромном помещении. При некоторых условиях можно установить прибор даже на нежилой территории.

Конечно, каждый выберет себе котел в зависимости от личных предпочтений, но лучше заранее рассчитать необходимую мощность, чтобы не переплачивать за слишком мощные варианты.

Этот показатель зависит от площади отапливаемых помещений, а также от необходимой постоянной температуры и количества человек, которые проживают в данном доме. Многие специалисты рекомендуют, при необходимости горячего водоснабжения, купить одноконтурный котел и накопительный бак для нагрева воды литров на 200. Кто-то советует совмещать одноконтурный котел с газовой колонкой для нагрева воды.

Недостатки котлов обоих видов

Тот вариант, что подойдёт одному покупателю, совсем неприемлем для другого. Поэтому прежде, чем подобрать себе лучший вариант отопления, нужно оценить не только плюсы, но и минусы всех котлов.

Минусы использования одноконтурного котла:

1. Для нагрева воды необходимо дополнительное устройство, которое может дорого стоить и занимать много пространства. Очень неудобно в маленьких домиках.
2. При использовании дополнительного прибора для нагрева одноконтурный котёл будет постоянно потреблять газ, чтобы поддерживать температуру воды в норме. В итоге будет сильнее тратиться газ, что ударит по кошельку потребителя.

Недостатки двухконтурного прибора:

• Необходимо соблюдать баланс между расходом воды и отоплением, иначе возникает нестабильная температура. Если несколько кранов сразу включены, то струя горячей воды может быть не удовлетворительной.
• При использовании воды с высокой степенью жесткости могут накопиться солевые отложения, что приведет к порче прибора.
• Неэкономный расход воды, поскольку после включения потребуется несколько минут на ее нагрев.

В итоге, при сравнении двух приборов, рекомендуется ориентироваться на площадь помещения. Например, для небольшого дачного домика лучше купить двухконтурную компактную модель, которая займет мало места и сможет обеспечить такую площадь и отоплением, и подогревом воды.

Важно: но если у вас большой коттедж в несколько этажей, то лучше иметь одноконтурный котел, а к нему – большой накопительный бойлер. Это гарантирует стабильную температуру воды и ее достаточное количество. По ссылке вы можете прочитать, какой котел лучше выбрать для отопления в частном доме.

Отзывы

При четком понимании, чем отличается одноконтурный газовый котел от двухконтурного, покупатели выбирают себе удобную модель и делятся отзывами в интернете. Голоса разделяются.

Некоторые строго за одноконтурный котел и наличие дополнительного бойлера, а кто-то отстаивает положительные качества двухконтурной модели. Все отзывы сводятся к тому, что для небольшого помещения с одним санузлом и кухней достаточно купить качественный котел с двумя контурами, который сможет работать и на нагрев воды, и на обогрев дома.

Отзывы тех, у кого такие модели стоят в огромных домах, не такие восторженные, поскольку горячая вода не может подаваться сразу на большое количество кранов.

Если стоит котел с двумя контурами, а одновременно работают больше двух точек воды и отапливается значительная площадь, качество работы сильно падает. Пользователи советуют в таких случаях все же использовать один контур с большим бойлером. С точки зрения экономии прибор о двух контурах считается более выгодным вариантом, поскольку он нагревает воду тогда, когда она нужна. Многие для двухконтурного котла советуют поставить стабилизаторы, чтобы у прибора не сгорела плата, и он как можно дольше выполнял свои функции.

В любом случае важно понимать, что при наличии одноконтурного котла бойлер лучше устанавливать не электрический, а косвенного нагрева. Это такой прибор, который использует основной теплоноситель для нагрева воды. Это выйдет экономичнее, чем дополнительно платить за электричество. Одноконтурные и двухконтурные газовые котлы отличия имеют по многим показателям. Поэтому лучше ориентироваться на общий комплекс показателей.

Также многие советуют выбирать настенный котел, поскольку он более удобен и компактен. Но здесь уже все зависит от личных предпочтений. Есть любители больших мощных моделей, которые устанавливаются на пол.

О том, какой котел лучше выбрать — настенный или напольный, читайте в этой статье.

В заключение

Прежде всего, нужно обратить внимание на документацию, в которой будет указано, разрешено ли в вашем доме устанавливать любой газовый котел. Только потом – размышлять на тему того, какой именно котел вам нужен.

Все зависит от количества людей, которые пользуются горячей водой, от площади вашего дома, а также от возможности выделить отдельную территорию для котельной.

При выборе лучше ориентироваться на немецких производителей, качество которых доказано временем. В любом случае, лучше проконсультироваться со специалистом, который поможет выбрать надежный вариант для обогрева.

electric — Используете сдвоенный автоматический выключатель на 30 А для цепи 120/240 В?

Спросил 8 лет, 4 месяца назад

Изменено 1 год, 1 месяц назад

Просмотрено 121 тыс. раз

Я унаследовал коробку главной панели от домовладельца, который не всегда любил соблюдать требуемые коды NEC. Таким образом, в панели есть некоторые странности. Одной из таких странностей является тот факт, что он установил пару тандемных автоматических выключателей для использования в цепях 120/240.

В частности, есть два 30-амперных выключателя Murray MH-T. Это тандемные выключатели, а не «узкие» или «тонкие» выключатели — два выключателя на каждом из них никак не связаны. Один из этих выключателей используется для сушилки для белья, а другой — для электрического водонагревателя.

В случае цепи осушителя имеется один провод 10/3 Нм, черный провод которого подключен к одной из сторон тандемного выключателя, а красный — к другой стороне. Нейтраль соединена с нейтральной шиной. В корпусе водонагревателя есть 10/2, причем белый и черный цвета прикреплены к соответствующим сторонам тандемного выключателя.

Хочу подчеркнуть, что это абсолютно работает. И сушилка, и водонагреватель были подключены таким образом задолго до того, как я въехал, и только сейчас, годы спустя, я заметил, что происходит. Все это время работало нормально.

Однако это кажется неправильным. Это по-прежнему однополюсный выключатель, даже если от него отходят две цепи 120 В. Кажется, если бы это было нормально, я бы услышал об использовании тандемного выключателя в качестве компактного тонкого выключателя на 220 В … но я ничего не слышал.

Что плохого в этом? Какие будут последствия, если я не заменю эти два на традиционные двухполюсные выключатели?

РЕДАКТИРОВАТЬ: Добавлено фото выключателей, о которых идет речь:

В самом верху находится двухполюсный 20-амперный выключатель, это нормально. Первый 30-амперный тандем — это выключатель сушилки, а второй — водонагреватель.

РЕДАКТИРОВАТЬ 2: Добавлено фото выключателя сушилки, выскочившего из панели:

Вы можете ясно видеть два автобуса и, похоже, нет никаких махинаций, соединяющих их два. Я удалил верхний двухполюсный выключатель для ясности. Выскочивший выключатель сушилки явно однополюсный, как вы можете видеть один входной слот . Очевидно, он подключен к левому автобусу и только к этому автобусу.

• электрический
• электрический щит
• автоматический выключатель
• 120-240В

3

Похоже, вы ошибаетесь в том, как это связано, или что я просто не понимаю вашего объяснения. Как уже упоминалось, невозможно получить 240 вольт от одного полюса в системе с расщепленной фазой 120/240 В. Каждый тандемный выключатель обеспечивает 2 цепи 120 В, это правда. Однако, если вы измерите между клеммами одного тандемного выключателя, вы получите 0 вольт. Это связано с тем, что обе клеммы питаются от одной и той же ветви и поэтому имеют одинаковый потенциал напряжения. Если вы измерите от клеммы на верхнем тандемном выключателе до клеммы на нижнем, то вы получите 240 вольт. Это связано с тем, что каждый выключатель подключен к разным ветвям, каждая из которых является половиной цепи на 240 вольт.

С учетом всего сказанного. Чтобы эта установка работала, одно устройство должно быть подключено к обоим выключателям. Что-то вроде этого…

Обратите внимание, что каждая цепь прибора имеет один провод, подключенный к каждому из тандемных выключателей. В этой ситуации вам понадобится устройство, как показывает Спиди Пити.

Связывает рукоятки выключателя вместе, обеспечивая общие характеристики срабатывания.

Обратите внимание, как внутренние ручки связаны вместе, и что внешние ручки также связаны друг с другом. Таким образом, в случае срабатывания (или отключения пользователем) отключается вся цепь.

---

Если это подключено так, как вы объяснили, где сушилка подключена к верхнему тандему, а нагреватель подключен к нижнему. Тогда в этих выключателях происходит какое-то волшебство.

3

То, что у вас есть, электрически будет работать нормально, но это не соответствует правилам и небезопасно для всех, кто работает с этими устройствами.

Вам необходимо заменить эти два близнеца одним из следующих:

Изменено в соответствии с новой предоставленной информацией. Ответ Спиди Пити содержит автоматический выключатель, который необходимо установить, чтобы исправить ситуацию. Как вы можете видеть из межсоединений выключателя, они в основном берут два таких выключателя и вручную заканчивают то, что пытался сделать установщик безопасным способом.

Murray MH-T MP3030 (это устройство получает питание от одной ветви для создания двух цепей 120 В)

Установка работает, потому что каждая пара выключателей питается от соответствующей ветви панельной шины (один подключается к L1, другой к L2) . Судя по добавленной вами информации, для этого каждая цепь 240 В разделена на два выключателя.

Что не так — Главной проблемой безопасности здесь является то, что при неисправности цепи может сработать только один из автоматических выключателей в наборе, оставив цепь 240 В частично под напряжением . Например, если нагревательный змеевик сушилки прогорает и один его конец касается земли, эта сторона сработает, оставив другую ногу горячей. Вы определенно хотите, чтобы неисправность цепи полностью обесточила обе ноги.

Также связан тот факт, что любой, кто не обращает внимания на настройку панели, может отключить цепь для работы с ней и не понять, что он отключил соседние пары вместо чередующихся пар каждой цепи 240 В, оставив горячую ветвь в цепи, которую они думаю выключен. Вы хотите, чтобы все было безотказно. Это не отказоустойчивость, а ловушка, поджидающая невнимательных или торопливых. NEC сильно осуждает такие вещи.

Объединительная плата шины Murray с перемежающимися пальцами, расположенными рядом друг с другом 9Полноразмерные выключатели 0072 находятся на противоположных ножках. Не верно для пары отбойных молотков MH-T MP3030, каждый отбойный молоток в наборе имеет половинную ширину, и комбинация питается только от лезвия одной ножки.

4

Я читал, что тандемные выключатели могут быть установлены либо для подачи питания от одной ветви шины , либо для от двух разных ветвей. Если это последнее в вашем случае, то вы все равно получите 240 В. Проверьте клеммы соответствующих выключателей (или проверьте розетки, к которым подключены ваши приборы) с помощью вольтметра, если вы еще этого не сделали, и подтвердите, что на самом деле подается на ваши приборы.

1

В бытовых электросетях США вы НЕ МОЖЕТЕ получить 240 В от одного полюса. Если у вас есть 240 В на них, выключатель охватывает обе шины. Вы просто не можете получить 240 В от одной шины.

Единственная проблема заключается в соединении двух рукояток переключателя. Очевидно, подойдет гвоздь или кусок проволоки, но выглядит это некачественно. На самом деле для этого существует реальный продукт, называемый стяжкой рукоятки автоматического выключателя. Я только что купил себе немного в местном большом оранжевом магазине товаров для дома, чтобы заменить кусок провода, застрявший в одном из моих.

http://www.platt.com/platt-electric-supply/Circuit-Breaker-Accessories-Handle-Ties/Eaton/THS1/product. aspx?zpid=6847

Выньте два автоматических выключателя и вставьте штифты в две ручки.

Есть и другие металлические зажимы, которые надеваются на две ручки и вокруг них.

1

Сегодня я наткнулся на панель с водонагревателем и сушилкой, соединенными с помощью тандемных выключателей. Они тоже не разделены. Эта панель настраивается на половину слота, что означает, что обычный выключатель на 110 В переменного тока будет зажат в 2 штыря действующей шины, а небольшая пластиковая стенка отделяет сторону B от стороны A, предотвращая замыкание двух цепей 110 В переменного тока вместе. Тем не менее, у тандемных выключателей есть прорезь, позволяющая подключать обе стороны. Каждая сторона тандемного выключателя получает собственное питание от собственного штыря на шинах, создающих 220 В переменного тока.

power — Использование половины двухфазной цепи 240 В в качестве однофазной цепи 120 В (США)

Заданный вопрос 7 лет, 7 месяцев назад

Изменено 3 года назад

Просмотрено 111k раз

Обычно, когда я вижу устройство на 240 В, оно подключено к собственному двухполюсному автомату защиты, причем каждый полюс подключен к отдельной фазе 120 В (чтобы обеспечить общее напряжение 240 В). Если в том же месте находится устройство на 120 В, оно подключается к отдельному однополюсному автомату защиты, который часто используется совместно с другими устройствами на 120 В.

Если бы нейтраль была подключена вместе с двумя фазами в цепи 240 В, описанной в моем первом абзаце, любая фаза могла бы использоваться вместе с нейтралью для питания устройства на 120 В. Если бы поблизости не было других цепей 120 В (и с достаточной мощностью), это потенциально могло бы стоить меньше, чем оставить цепь 240 В отдельно и добавить отдельный выключатель, горячий и нейтральный для устройства 120 В.

Почему сценарий, описанный во втором абзаце, редко встречается на практике? Есть ли проблемы безопасности или электрические нормы, о которых я не знаю?

Спасибо!

• питание
• безопасность
• проводка

1

Проблема с этим заключается в том, что у вас может быть, скажем, двухполюсный выключатель на 30 ампер на вашей линии 240 В, который может быть проводом 10 г, и вы отключите его на одной фазе с цепью 120 В с проводом 14 г, 30 А прерыватель слишком высок для 14-граммового провода, который тогда не защищен от плавления.

США перешли на 4-проводное питание 240 В, чтобы можно было использовать приборы с внутренней электроникой на 120 В.

6

Проблема с загрузкой

Как правило, когда вы видите 2-полюсный выключатель 240 В, предназначенный для устройства, устройство намеренно рассчитано на использование всей цепи .

Возьми водонагреватель. Его рейтинг 23А. Код требует снижения номинала на 125%, что означает 28,75 ампер, достаточно , чтобы проскользнуть под цифрой «30 ампер». Другими словами, устройство использует всю мощность цепи и предназначено для этого.

Итак, вы пытаетесь добавить нагрузку 3А. Допустим, это не требует снижения номинала на 125%, так что теперь вы помещаете 28,75 ампер на одну ногу и 31,75 ампер на другую ногу. Вупсидейзи . Для этого потребуется выключатель на 40 А, но теперь у вас есть проблема. Для водонагревателя требуется вилка на 30А. Вы не можете поставить вилку на 30А на выключатель на 40А.

Итак, подключите нагрузку. Теперь у вас другая проблема. Если проводные нагрузки обеспечивают более 50% пропускной способности цепи, у вас не может быть розеток в этой цепи.

Итак, подключите обе нагрузки и используйте выключатель на 40 А. Нет, согласно маркировке и инструкции водонагревателя требуется выключатель на 30А.

Никак не получается, кроме подпанели. Подпанель действительно сработает.

Если я правильно понял ваш вопрос, вы хотите, чтобы розетки 120 В и 240 В отходили от одного и того же тандемного выключателя. Для этого можно добавить дополнительную панель в конце линии питания 240 В, а затем установить отдельные выключатели, питающие розетки 240 В и 120 В.

Я считаю, что это противоречит нормам, если оба напряжения розеток питаются напрямую от одного и того же выключателя.

Из-за сечения выходящих проводов вы, вероятно, не сможете увеличить силу тока существующего выключателя. Если бы ваша текущая цепь была 240 В 30 А, вы бы подали ее на вспомогательную панель (60 ампер, вероятно, будет наименьшей из тех, что вы найдете). Внутри дополнительной панели у вас будет еще один тандемный выключатель на 30 ампер, питающий розетку 240 В, и выключатели на 15 или 20 ампер, питающие розетки 120 В.

Вам нужно быть осторожным, чтобы не перегрузить оригинальный 30-амперный выключатель, но если вы это сделаете, выключатель щелкнет, и никакого вреда не будет, проводка будет защищена.

1

Я прочитал ваш вопрос так: если существующий 240/120 не использовался, почему его не принято использовать для двух ответвлений 120 В?

Ну вообще-то это обычная практика.

В одном из распространенных сценариев в жилом доме имеется 3-проводная цепь 240/120 (два незаземленных горячего + 1 заземление) неиспользуемый диапазон, питающий две небольшие цепи 120-вольтовых приборов. Это описано в 2014 NEC 210.24 под термином ответвления и имеет очень специфические правила, которым необходимо следовать.

Другой сценарий заключается в том, чтобы взять неиспользуемый 4-проводный провод 240/120 30A #10 (два незаземленных контакта + нейтраль + заземление) и превратить его в многопроводную ответвленную цепь, сокращенно MWBC. Установщик удалит выключатель на 30 А, установит двухполюсный выключатель на 20 А и перемаркирует выключатель в соответствии с соответствующими нагрузками.

Имейте в виду, что существует множество требований Кодекса при добавлении новых цепей. вообще например

1. Для MWBC требуются двухполюсные выключатели. (3 полюса тоже, но редко жилая ситуация).
2. Для большей части всей новой проводки на 120 В требуется защита GFCI и/или AFCI, и хотя они делают двухполюсные выключатели GFCI/AFCI, они могут быть более дорогими.

То, что вы описываете, допустимо и должно соответствовать кодексу NEC.
В некоторых случаях для цепи 120 В требуется двухполюсный выключатель. Если 3-проводная ROMEX используется в качестве ответвления для питания двух цепей 120 В (черный, красный и белый провод), необходимо использовать двухполюсный выключатель, чтобы все незаземленные провода в многопроводной ответвленной цепи отключались одновременно.

Имейте в виду, что основным назначением автоматического выключателя в доме в США является защита электропроводки дома в случае перегрузки или короткого замыкания. Чаще всего домашняя панель автоматических выключателей будет иметь автоматические выключатели на 15 и 20 ампер для обычных розеток на 120 В. Провод № 14 AWG можно использовать для цепей на 15 ампер, а провод № 12 AWG используется для цепей на 20 ампер. Не используйте 14 AWG на автоматическом выключателе на 20 ампер.

2

1) Устройство на 120 В будет иметь общую нейтраль, как и устройство на 240 В, что нормально, если нейтраль и вторая фаза не зависят от устройства для непрерывности (проводники должны соединяться, не проходя через устройство). Схемы, зависящие от устройств за пределами их ответвления, для работы противоречат правилам 2011 года.

2) Фаза 240 требует прямого синусоидального колебания, чтобы обеспечить четные 60 Гц. Любая нагрузка на одну фазу цепи 240, не разделенная со вторичной фазой, вызовет несимметричный возврат на обратную фазу. Это не будет проблемой для катушки сопротивления или устройства с плавким предохранителем; Моторам и чувствительной электронике это совсем не понравится. Нет правил регулирования несбалансированных нагрузок 240/480/720 В или 2/3 фазы, просто плохая работа с электрикой. За ваши прегрешения вас будет ждать только суд древних электрических богов.

3) Правила GFCI/AFCI. Все выключатели, не рассчитанные на нагрузку электроприборов и рассчитанные на ток менее 30 А, должны иметь двойные функциональные выключатели AFCI/GFCI. (прерыватель цепи дугового замыкания/прерыватель цепи замыкания на землю) это устройство измеряет обратное напряжение обратной связи, полученное от источника питания (панели) от нейтрали, и сравнивает его с напряжением, выходящим из выключателя. Если когда-либо разница между горячим и нейтральным значением превышает 5 мА, устройства предполагают, что где-то есть короткое замыкание на землю, и устройство разрывает цепь. Запуск устройства 120 на канале 240 оставит его незащищенным, что противоречит коду 2014 года.0005

4) Выделенные цепи для любых электрических нагрузок; за исключением посудомоечной машины, мусоропровода и любой бытовой техники мощностью менее 600 Вт.

2

Использование и ограничения тандемных автоматических выключателей

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 23.03.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

БэнксФото / Getty Images

Автоматические выключатели бывают нескольких типов, включая стандартные однополюсные выключатели, которые обслуживают бытовые цепи на 120 вольт, и двухполюсные выключатели, которые занимают два слота в блоке выключателя и обслуживают приборы на 240 вольт. Особым типом автоматических выключателей являются тандемные выключатели, которые предназначены для установки двух 120-вольтовых цепей в один слот в коробке автоматического выключателя. Обычно они устанавливаются в ситуациях, когда коробка выключателя уже заполнена и нет свободных слотов для дополнительных автоматических выключателей.

Идентификация тандемного выключателя

Тандемный автоматический выключатель имеет единый пластиковый корпус, размер которого такой же, как у обычного 120-вольтового автоматического выключателя. Но у него также есть два рычага прерывателя на лицевой стороне, которые управляют отдельными цепями. Внутри устройство имеет отдельные механизмы для управления и защиты отдельных цепей, и в случае перегрузки одной из цепей только одна из ручек сработает в выключенном положении.

Тандемные автоматические выключатели не всегда допускаются в панелях автоматических выключателей. Сначала проконсультируйтесь со своим местным инспектором по электротехнике, чтобы определить, приемлемо ли использование тандемных выключателей, и если да, то сколько их разрешено. В большинстве случаев, когда в существующей панели закончилось полезное пространство, допускается ограниченное количество тандемных выключателей. Однако в новом строительстве тандемные выключатели вообще могут быть запрещены.

Тандемные выключатели — это не то же самое, что другое решение, которое иногда использовалось в ситуациях, когда в коробке выключателя недостаточно слотов, — узкий выключатель. Тонкие выключатели представляют собой узкие выключатели, которые можно вставлять рядом друг с другом в один паз в коробке выключателя. Эффект тот же — две цепи в одном слоте выключателя, но тандемные выключатели имеют единый корпус с двумя внутренними механизмами выключателя, а плоские выключатели — это просто очень узкие выключатели, которые можно установить в один слот рядом друг с другом.

Ограничения для тандемных выключателей

Поскольку тандемный автоматический выключатель использует только одно место в коробке выключателя, он подключается к одной из горячих шин и, следовательно, использует только одну фазу питания. Это ограничивает возможность использования одного трехжильного кабеля для питания обеих цепей, как это иногда делается для цепей кухонных столешниц и в других приложениях. В таких конфигурациях, где два провода под напряжением, питающие отдельные цепи, имеют общий нейтральный провод, провода под напряжением должны быть подключены к разным шинам под напряжением. Это невозможно сделать с тандемными выключателями. Это означает, что тандемные выключатели подходят только там, где обе цепи питаются отдельными кабелями, а не один кабель с общей нейтралью.

Еще одно ограничение тандемного автоматического выключателя заключается в том, что он не может потреблять столько же тепла, сколько стандартный одиночный автоматический выключатель. С двумя цепями, заключенными в один и тот же корпус, каждый провод может нагревать один и тот же автоматический выключатель, находясь под нагрузкой.

Без опции AFCI или GFCI

В то время как тандемные выключатели иногда встречаются в старых панелях выключателей, где нет места для всех необходимых стандартных автоматических выключателей, они редко, если вообще используются, в новом строительстве из-за требований, требующих, чтобы большинство бытовых цепей имели AFCI (дуговое замыкание). прерыватель цепи) защиты. Эта защита обычно обеспечивается специальными автоматическими выключателями AFCI, которые в настоящее время не предлагаются в тандемных исполнениях. В настоящее время тандемные выключатели не доступны в моделях GFCI, поэтому в ситуациях, когда для цепи требуется защита AFCI и/или GFCI, единственным вариантом является стандартный автоматический выключатель. Сдвоенные автоматические выключатели в таких случаях не подходят.

Кроме того, когда электрик выполняет ремонт или модернизацию существующей электрической системы, по закону он обязан установить любую защиту AFCI и GFCI, требуемую действующими нормами. Это означает, что от него может потребоваться снять тандемные выключатели и установить требуемые кодом автоматические выключатели AFCI. Если ваша панель уже заполнена, это может привести к некоторым довольно серьезным изменениям для соответствия всем цепям, возможно, даже потребует установки вспомогательной панели или совершенно новой основной сервисной панели.
