Несмотря на то, что газификация страны началась еще в прошлом веке, вопросы строительства газовых магистралей, а также замена труб на новые актуальны и сегодня. Газификация требует внимательного отношения и долговечного оборудования. На фоне несчастных случаев с бытовым газом ужесточаются нормы прокладки внутридомовых трубопроводов и, бесспорно, растут требования к качеству наружных сетей. Понять, как выбрать трубу для газа, можно только сравнив доступные варианты.
Виды газовых труб
Основа безопасности – газовая труба. Сегодня используются изделия из стали, меди, полиэтилена.
Стальные
Ставшая еще при советском союзе классикой стальная труба сегодня терпит конкуренцию со стороны полимеров. Однако этот тип трубопроводов по-прежнему применяется и не имеет альтернативы при наружной прокладке, а также при устройстве внутридомовых сетей. Они эксплуатируются в любом климате, включая зоны с большой разницей годовых температур.
Изготавливаются из низкоуглеродистой стали с пониженным содержанием серы и фтора. Разделяют два основных вида трубы для газопроводов из стали:
- сварные с продольным прямым или спиральным швом;
- цельнотянутые бесшовные.
Минусами стальных магистралей для газа являются большой вес и сопряженные с этим издержки на доставку и монтаж, подверженность коррозии, необходимость катодной защиты, сложность устранения порывов (необходимость сварки). Изделия имеют ограничения по методам монтажа: резьбовые стыки нельзя делать под землей, а фланцевые соединения допустимы только в пределах специальных колодцев.
Медные
Допущены к использованию в составе газовых трубопроводов низкого давления и могут монтироваться только с использованием пресс-фитингов. Компрессионные фитинги запрещены, трубы должны иметь маркировку желтого цвета и желтое же уплотнительное кольцо.
Их плюсами являются:
- высокая устойчивость к коррозии;
- довольно простой монтаж фитингами и его кроткие сроки;
- стойкость к механическим нагрузкам;
- долговечность;
- эстетичность – можно использовать без маскировки на открытых участках.
Главный минус – высокая стоимость и неприменимость для работы в сетях повышенного давления.
Газовые трубы из ПНД
Полиэтилен низкого давления (правильное название – полиэтилен высокой плотности) – продукт нового поколения для самых ответственных магистралей. Сразу стоит обратить внимание, что термин «низкое давление» касается способа производства материала и не имеет отношения к характеристикам трубопровода. Такие трубы для газопроводов пригодны для транспортировки газа под давлением до 1,2 МПа, безопасны, надежны и все шире применяются как на объектах федерального значения, так и в частном строительстве. Имеют много особенностей, поэтому рассмотрим их более подробно.
Свойства газовых труб ПНД
Трубы для газопроводов изготавливаются из полиэтилена двух типов – ПЭ 80 и ПЭ 100. Второй является материалом «нового поколения», имеет большую плотность по сравнению с ПЭ 80 и более высокие прочностные и эксплуатационные характеристики.
Трубы имеют маркировку, которая должна включать товарный знак производителя, наименование материала (ПЭ 63, ПЭ 80, ПЭ 100), SDR, диаметр, толщину стенки, дату изготовления и обозначение стандарта.
Цвет труб – черный или черный с продольными желтыми полосами.
Стоимость трубы для газопроводов выше, чем у систем из ПНД для канализации или водоснабжения. Это объясняется более высокими требованиями к сырью (недопустимость использования вторсырья в производстве), а также более долгим аттестационным циклом. При этом они стоят дешевле стальных труб как в товарном виде, так и при оценке совокупных затрат на монтаж и эксплуатацию в 50-летнем периоде.
Преимущества ПНД продукции для газопроводов
- Химическая стойкость. Невосприимчивы к транспортируемой среде, не вступают с ней в реакцию.
- Коррозионная стойкость.
- Невосприимчивость к блуждающим токам.
- Не нуждаются в катодной защите. Это проистекает из первых трех пунктов и значительно сокращает сроки монтажа и его стоимость.
- Постоянная пропускная способность. Просвет не зарастает по мере эксплуатации ввиду отсутствия коррозии и гарантирует стабильную производительность на протяжении всего срока службы.
- Гибкость. Расчетный допустимый радиус изгиба составляет 25 диаметров трубы. Это позволяет осуществлять монтаж с меньшим количеством соединений. Плюс повышает безопасность готовой магистрали в сложных, пучинистых, склонных к движению под воздействием природных явлений грунтах.
- Экологическая безопасность. Не оказывают влияния на окружающую среду.
- Небольшой вес. Заметно легче стали. Это сокращает издержки на транспортировку, хранение, при монтаже позволяет обходиться меньшим количеством грузоподъемной техники.
- Высокая прочность и эластичность. Подходят для бестраншейной прокладки.
- Совместимость с иными материалами. Специальные фасонные части (фитинги) делают возможным соединение ПЭВП с другими материалами, включая пластики, медь, сталь. Это удобно и при ремонте и обслуживании текущих магистралей, и при замене изношенных участков на более доступные и легкие в применении ПЭ трубы.
- Долговечность. Оцененный срок службы составляет 50 лет. Более долгие прогнозы ограничены лишь отсутствием опыта эксплуатации. Предположительный срок службы при соблюдении условий может достигать 100 лет.
Предположительный срок службы при соблюдении условий может достигать 100 лет.Недостатки газовых труб ПНД
Недостатки связаны именно с материалом изготовления. К ним относится запрет на эксплуатацию внутри квартир, поскольку полиэтилен является горючим материалом, а также невозможность прокладки на отрытых участках. К сожалению, вопрос температурной стойкости в отношении производных этилена не имеет рентабельного решения, поэтому эксплуатационные ограничения останутся.
Сфера применения
Трубы для газопроводов из ПНД применяются практически во всех сферах хозяйствования:
- малое строительство: для газификации отдельных строений и целых поселков под ключ, включая новые и существующие объекты;
- санация существующих магистралей;
- капитальное строительство: для подключения новых домов и социальных объектов;
- промышленность: для обеспечения нужд производства разного типа и масштаба;
- сельское хозяйство: для удовлетворения потребностей растениеводческих и животноводческих комплектов в отоплении;
- стратегические объекты: подержание функциональности хранилищ, создание вспомогательной инфраструктуры транспортных газопроводов.
Особенности монтажных работ
Монтаж производится посредством стыковой или электромуфтовой сварки с использованием соединительных деталей с закладными нагревателями. Выбор метода сварки определяется диаметром труб, наличием доступа к месту монтажа, требованиями бюджета. Сварочное оборудование может быть взято в аренду, что позволяет сократить себестоимость готового трубопровода в случае, если проект разовый.
Производителем предложен широкий перечень комплектной запорно-регулирующей арматуры и фасонных изделий для газопроводов любых диаметров, что позволяет без проблем смонтировать любой участок, в том числе с присоединением к существующим стальным трубам. При соблюдении технологии прочность соединений превосходит прочность самой трубы и гарантирует исключение порывов и иных дефектов стыка.
К монтажу допускается квалифицированный персонал, прошедший обучение и регулярную аттестацию для работы со сварочным оборудованием согласно закрепленному регламенту работ.
Какие пластиковые трубы можно использовать для газопроводов
Применение пластиковых труб для газопроводов
В этой статье мы поговорим о применении современных пластиковых и полиэтиленовых труб для прокладки газопроводов. В прошлые годы традиционно в газовом хозяйстве использовались стальные трубы, но с изобретением полимеров все чаще предпочтение стали отдавать изделиям из пластика. Современные пластиковые трубы имеют ряд преимуществ перед металлическими аналогами. В настоящее время большую популярность получают пластиковые трубы для транспортировки газа. Требования к качеству труб для пластиковых газопроводов определяют нормативные документы.
К преимуществам пластиковых труб, используемых в газопроводах, можно онести:
- высокую эластичность и гибкость;
- хорошую прочность;
- химическую нейтральность к различным средам;
- простоту укладки;
- снижение веса материалов;
- быстрый и простой монтаж;
- высокие изоляционные свойства,
- химическая устойчивость к газу,
- антикоррозийные свойства,
- низкую стоимость трубы;
- длительный срок службы.
Классификация пластиковых трубопроводов
При строительстве газопроводов сегодня используются 3 вида пластиковых труб:

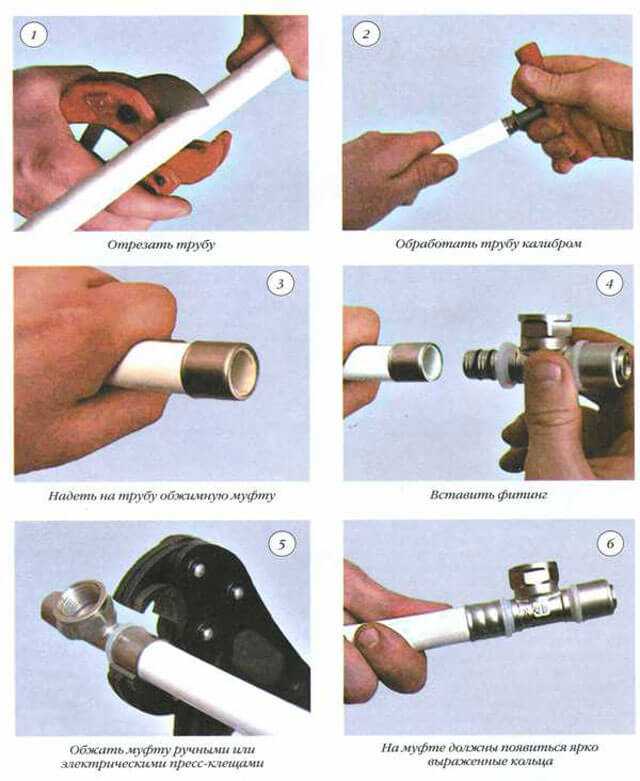

- металлополимерные трубы,
- полиэтиленовые трубы,
- полипропиленовые трубы.
Для изготовления трубопроводов чаще используется полипропилен или полиэтилен. Эти виды полимеров маркируются производителями зависимо от технических характеристик.
Полиэтиленовая труба для газа представляет собой полимерное изделие для транспортировки горючих газообразных веществ, изготовленное посредством непрерывной экструзии из ПНД – полиэтилена низкого давления.
Маркировка труб из полиэтилена:
- ПЭ-80 — обозначается желтой полосой;
- ПЭ-100 — маркируется оранжевой полосой.
Полиэтиленовая газовая труба применима для газов и летучих веществ. Удобна для организации газопроводов в рамках ЖК, кварталов, населенных пунктов и за городом.

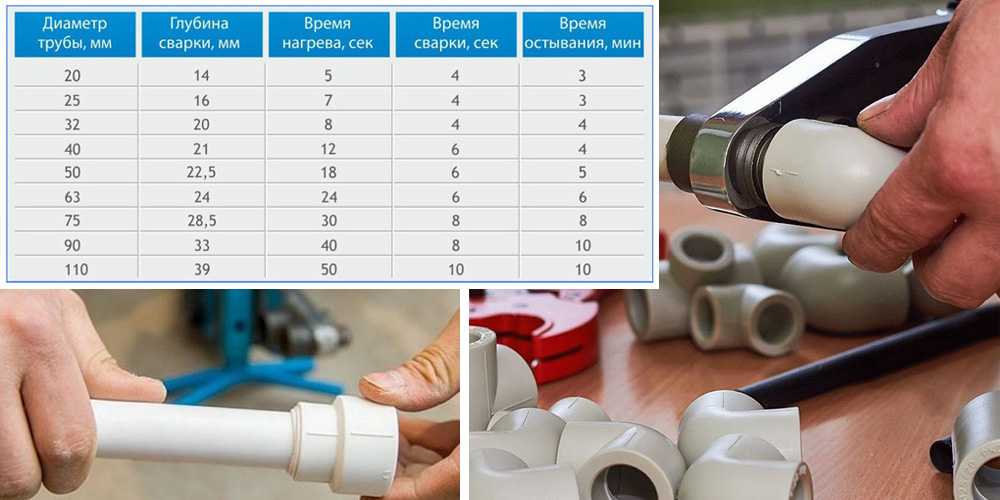

Маркировка труб из полипропилена:
- PN10 — выдерживают давление до 10 атмосфер;
- PN16 — максимально допустимое давление 16 атмосфер;
- PN20 — выдерживают давление до 20 атмосфер;
- PN25 — максимально допустимое давление 25 атмосфер.
Маркировка подземных газопроводов из пластика
- В настоящее время применяются следующие способы маркировки трасс полиэтиленовых распределительных газопроводов:
- наземные опознавательные знаки (таблички, реперные столбики)
- сигнальные ленты
- контрольные проводники-спутники
- электронные маркеры (электронные опознавательные знаки)
- нанесение трасс газопроводов на печатные и электронные карты.
Дополнительными методами приборного обнаружения трасс газопроводов являются:
- маркировка с помощью проводника-спутника,
- маркировка с помощью электронных маркеров.
Электронные маркеры для газопроводов позволяют:
- провести точное позиционирование газопроводов;
- записать дополнительную информацию
- повысить точность маркировки.
Вернуться на Главную
Можно ли использовать ПВХ и другие пластиковые шланги для топливного газа и керосина?
Предоставление информации о шлангах и соединениях промышленного назначения.
Если вы зарегистрируетесь, чтобы стать участником веб-сайта, мы вышлем вам последнюю информацию о шлангах и муфтах.
Регистрация нового члена
Регистрация бесплатна
Мы соболезнуем всем тем, кто пострадал от землетрясения и цунами в Сендай в 2011 году, а также их семьям. Молимся о скорейшем выздоровлении. После землетрясения было чрезвычайно сложно восстановить линии жизнеобеспечения, и, похоже, потребуется значительное время, прежде чем можно будет восстановить водо- и газоснабжение. Люди продолжают обращаться с обогревателями в убежищах, поскольку сильные морозы продолжаются.
Эта тема касается топливных и пластиковых шлангов. Хотя шланги для распыления воды, воздуха и химикатов изготавливаются из самых разных материалов, шланги для топливного газа и керосина почти все сделаны из резины.
Можно ли использовать шланги из ПВХ и других пластиков для топлива и газа?
Короче говоря, нет, не могут.
Японский промышленный стандарт JISK6347, однако, устанавливает каучук в качестве материала для сжиженного нефтяного газа (включая природный газ) для обычных домашних хозяйств и оборудования.
Закон о пожарной службе устанавливает условия для керосина, которые зависят от его объема.
Для крупномасштабного промышленного использования в основном разрешены только металлические трубы, хотя пожарные части имеют право разрешать использование в небольших количествах, например, в домашних условиях. Согласно стандарту, используемому пожарными службами, для этих определений требуется разрешение Ассоциации методов безопасности при работе с опасными материалами. Из-за требований по затратам и прослеживаемости для получения такого разрешения это нецелесообразно.
Из-за природы ПВХ и других пластиков они не очень подходят для использования в качестве топливного газа или керосина.
ПВХ и другие пластмассы легко деформируются в условиях высокой температуры и могут протечь или разорваться. Кроме того, пластификаторы, используемые для поддержания гибкости ПВХ, плавятся в присутствии масла, делая шланг жестким. Если это произойдет и шланг будет вынужден изгибаться, армирующие нити могут порваться или шланг треснет, что приведет к протечкам или разрыву.
С точки зрения безопасности, пластик имеет большее пространство между химическими веществами, чем резина, поэтому, когда газ с небольшими молекулами, такой как сжиженный нефтяной газ, транспортируется в пластиковом шланге, молекулы газа могут проникать через шланг. Такая утечка опасна, поэтому нельзя использовать пластиковые шланги для топливного газа. Всегда используйте для таких целей специальный шланг.
- Почему шланги протекают и отсоединяются?
- Как читать спецификации каталога, часть 4. Случайны ли размеры шлангов?
Бюллетени с информацией об опасностях OSHA Накопление статического электричества в пластиковых трубах
Бюллетени с информацией об опасностях OSHA
Накопление статического электричества в пластиковых трубах
30 сентября 1988 г.
МЕМОРАНДУМ ДЛЯ:
РЕГИОНАЛЬНЫХ АДМИНИСТРАТОРОВ
ЧЕРЕЗ:
- ЛЕО КЭРИ
- Директор
- Управление полевых программ
ОТ:
- ЭДВАРД ДЖ. БАЙЕР
- Директор
- Дирекция технической поддержки
ТЕМА:
- Безопасность Информационный бюллетень об опасностях о накоплении статического электричества в пластиковых трубах
Региональное отделение Далласа обратило наше внимание на потенциальную опасность, связанную с накоплением статического электричества в пластиковых трубах, используемых для транспортировки легковоспламеняющихся газов. Несчастные случаи, в том числе со смертельным исходом, были отмечены в ходе расследований, проведенных районными отделениями Лаббока, Техас, и Колумбуса, Огайо. Взрывы произошли из-за сочетания воспламеняющейся газовоздушной смеси и разряда статического электричества дуговым разрядом. Эти явления не следует путать с пожарами, вызванными выделением тепла выбросами легковоспламеняющихся газов под высоким давлением, вызванными небольшими утечками.
Статический заряд на пластиковой трубе может возникать из-за трения при физическом обращении с трубой при хранении, транспортировке, установке и ремонте. Кроме того, газ, протекающий по работающей пластиковой трубе, содержащий твердые частицы в виде накипи, ржавчины или грязи, может генерировать статическое электричество. К другим причинам статического заряда относятся устройства, нарушающие поток газа, такие как отводы труб, клапаны, сужения и утечки.
Американская газовая ассоциация (AGA) в своем Руководстве по пластиковым трубам для газоснабжения от февраля 1985 г. (каталожный номер XR0185, Американская газовая ассоциация, 1515 Wilson Blvd., Arlington, VA 22209) гласит: «При наличии условий, при которых может возникнуть воспламеняющаяся газовоздушная смесь и могут присутствовать статические заряды, например, при устранении утечки, сдавливании открытой трубы, продувке, выполнении соединения и т. необходимы». (Выдавливание включает зажим пластиковой трубы, чтобы остановить поток перед утечкой или разрывом.
Руководство AGA по пластиковым трубам в Главе VI, стр. 57, «Техническое обслуживание, эксплуатация и аварийное управление», также призывает к следующим рекомендуемым дополнительным мерам предосторожности:
Другие подобные методы, такие как рассеивание накопленного статического заряда мокрой тряпкой или оголенным медным проводом, используются, но могут быть не столь эффективными.
- Использование заземленного мокрого ленточного проводника, намотанного вокруг или уложенного в контакте со всем участком открытого трубопровода.
- Если газ уже присутствует, трубу следует смочить очень разбавленным водным раствором моющего средства для посудомоечных машин, начиная с нижнего конца. Лента должна быть наложена немедленно и оставлена на месте.
- Ленту следует периодически смачивать водой. При температуре окружающей среды ниже 0°С (32°F) в воду можно добавить гликоль для поддержания гибкости ленты. Лента должна быть заземлена металлическим штырем, вбитым в землю.
- Не выпускайте газ через незаземленную пластиковую трубу или шланг. Даже при заземленном металлическом трубопроводе выходящий газ с высоким содержанием накипи или пыли может создать заряд в самом газе и привести к возникновению дуги от облака запыленного газа обратно в трубу и воспламенению. Проветривание должно производиться с подветренной стороны, вдали от персонала или легковоспламеняющихся материалов.
- Заземлите инструменты, такие как пилы и т. д., которые вступают в непосредственный контакт с трубой.
- Во всех случаях следует использовать соответствующее защитное оборудование, такое как огнеупорная одежда, соответствующим образом обработанная для предотвращения накопления статического электричества, и средства защиты органов дыхания.
Лента должна быть заземлена металлическим штырем, вбитым в землю. Обратите внимание, что требования к эксплуатации и техническому обслуживанию трубопроводов, в том числе пластиковых трубопроводов, указаны в 49 CFR 192.
