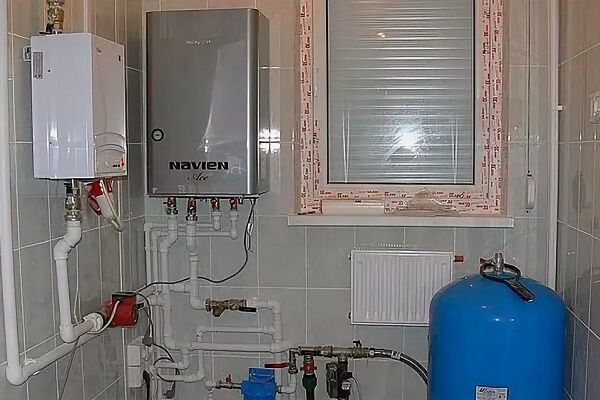

Дополнительный циркуляционный насос к двухконтурному котлу
Владельцы частных домов нередко сталкиваются с некоторыми проблемами, касающимися обогрева их жилищ. Установка дополнительного насоса в систему отопления поможет решить вопросы с неравномерным распределением тепла в трубопроводе.
Это устройство монтируют на отопительных конструкциях, которые функционируют на самых различных видах топлива (уголь, мазут, солярка, газ, электричество, дрова).
Преимущества
Использование насоса подобного типа имеет массу преимуществ:
- увеличение КПД системы;
- быстрое прогревание воздуха в комнатах и увеличение отапливаемой площади;
- выравнивание температурных показателей в трубопроводе;
- исключение завоздушенности труб;
- уменьшенный расход топлива;
- возможность установки полотенцесушителей, термостатов;
- применение труб малого диаметра;
- демократичная стоимость оборудования.
Циркуляционный насос – это возможность быстро повысить качество обогрева дома без демонтажа всей системы и больших финансовых трат.
Параметры
Установка этого оборудования требует учета его параметров, диаметра труб, силы напора и температуры воды, плотности теплоносителя.
Н — обозначение напора, способности прибора поднимать жидкость на определенный уровень. Параметр измеряется в метрах.
Q – расход жидкости в системе отопления за определенный промежуток времени, рассчитывается в м3.
Эта величина равна параметру мощности котла. От диаметра труб зависит расход теплоносителя.
Циркуляционное оборудование не предназначено для подъема воды, поэтому, приобретая его, нужно обращать внимание именно на параметр Q. Если котел не оборудован насосом, то расход жидкости необходимо рассчитать. В современные отопительные приборы уже встроен подобный агрегат.
Дополнительное насосное оборудование ставится в том случае, если котел старой модификации, конструкция обогрева была увеличена из-за расширения площади дома.
Покупать агрегат большой мощности не имеет никакого смысла: применять его в полную силу все равно не будут. К тому же такой аппарат слишком шумный. Длина трубопровода определяет мощность нагнетающего оборудования: на каждые 10 м трубопровода от него необходимо 0,6 м напора.
Кольцо длиной 100 м будет работать качественно и продуктивно при напоре насоса 6 м.
При покупке насосного оборудования нужно помнить, что его мощность должна быть на 10% больше той величины, которую рассчитали.
Виды насосов
Чтобы энергоноситель циркулировал продуктивно, используются сухие и мокрые насосы.
Сухие
В оборудовании первого вида контакт ротора с теплоносителем не предусмотрен. Уплотнитель, используемый в таком приборе, герметично отделяет сам насос от мотора. КПД этого оборудования – 80%, поэтому его целесообразно применять при постоянной перекачке большого количества жидкости.
Область применения сухих помп – торговые центры, фабрики, заводы. В частных домах такие конструкции не используются вследствие высокого уровня шумообразования.
Мокрые
Ротор мокрых насосов находится в теплоносителе, перекачкой которого они занимаются. Вода охлаждает движок. Входящий в конструкцию статор служит для подхода электричества.
У насосов с «мокрым» ротором масса плюсов: долгий срок эксплуатации, редкое техническое обслуживание, малое шумообразование, небольшие размеры, простота замены блоков.
Минусы — невысокий КПД (порядка 30-50%), ограниченная сфера применения (частные дома и городские квартиры), невозможность использования помп для питьевой воды и для всего, что имеет отношение к продуктам питания.
Технология монтажа
Установка циркуляционного агрегата – процесс, требующий соблюдения определенной последовательности работ.
Подготовка
Специалисты рекомендуют приобрести насос с резьбами разъемного типа. Если их нет, то нужно купить эти детали дополнительно. Также понадобится фильтр глубокой очистки.
Перед монтажом готовят обратный клапан: это нормализует работу системы отопления.
Также понадобятся специальные ключи, арматура, труба, небольшая по размеру, диаметром равным диаметру стояка.
Место
Современные циркулирующие насосы могут быть установлены как на трубе подачи воды, так и на обратном трубопроводе.
Монтаж, производимый на байпас (установленная между прямой и обратной проводкой отопительного радиатора перемычка, отрезок трубы), требует предварительной проверки способности прибора выдерживать сильный напор горячей воды.
В домах, оборудованных системой «теплый пол», нагнетающий прибор устанавливают в месте поставки горячей воды: это исключит завоздушенность трубопровода.

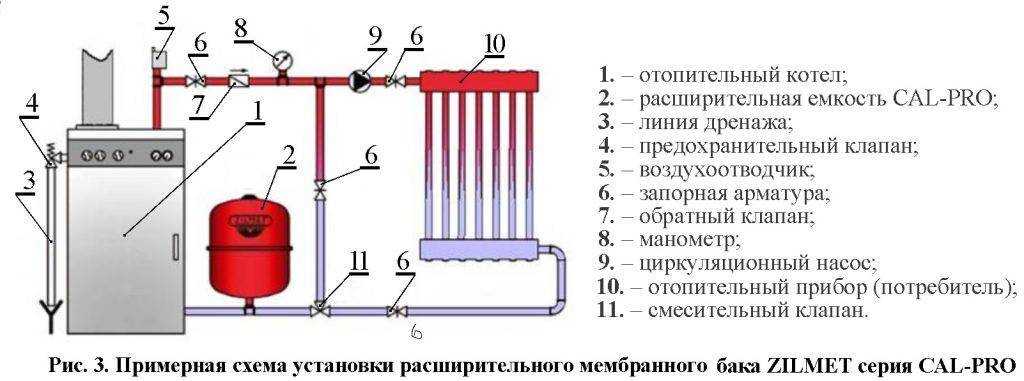

При наличии мембранного бака байпас с насосом ставят на обратный трубопровод, ближе к расширительному баку.

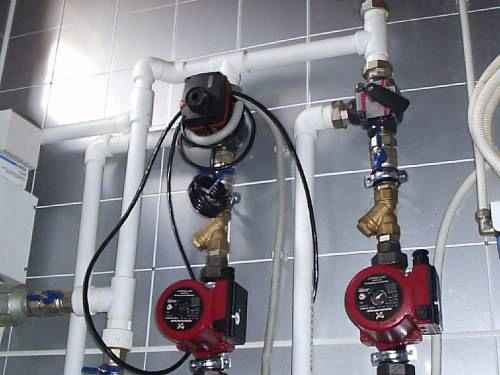

Установка
Отопительная система может быть сделана из металла или экопласта. Разницы нет никакой для монтажа насосного оборудования. Его вставляют путем обвода. Если трубопровод выполнен из металла, то можно приобрести готовую конструкцию для обвода главной магистрали.
Сначала нужно слить воду, прочистить отопительную конструкцию, промыв ее несколько раз.
Затем с боку основной трубы, согласно схеме, монтируют П-образный кусок трубы, в середину которого встроен насос.
С двух сторон от этого агрегата нужно установить шаровые краны. Для чего это нужно?
Во-первых, естественная циркуляция теплоносителя восстановится, если перекрыть один из них. Во-вторых, можно произвести ремонт или замену циркулирующего оборудования, если перекрыть оба крана, при этом сливать воду из системы не нужно.
При монтаже нужно обращать внимание на направление движения воды (отмечено стрелкой на корпусе насосного агрегата).
После этого заполняют систему теплоносителем и проверяют ее на работоспособность. Любые погрешности нужно исправить на данном этапе.
Затем из трубопровода с помощью центрального винта выводят ненужный воздух. Если все сделано правильно, из специального отверстия начнет проступать жидкость.
Насосное оборудование с управлением ручного типа требует выведения воздуха перед началом работы: его включают на несколько минут и открывают клапан, это неоднократно повторяют.
После наполнения труб водой включится насосный прибор.
Присутствие воздуха в трубопроводе исключено.
Особенности подключения
При подключении к электросети в системах с естественной циркуляцией применяют предохранитель-автомат (с флажком), с его помощью можно произвести отключение. Установить его нужно на расстоянии не менее 0,5 м от котла.
Насосный прибор в конструкциях с принудительной циркуляцией начинает функционировать при включении теплового реле. Чтобы дополнительный и встроенный агрегаты работали одновременно, нужно первый также подключить к реле или же ко второму параллельным способом.
В электрокотлах циркуляционное оборудование подключают сразу к котлу, что дает ему возможность срабатывать только в тот момент, когда происходит подогрев воды.
Очистительный фильтр устанавливают обычно перед насосом.
Специальный клапан (автоматический или ручной), установленный в верху байпаса, даст возможность удалить скопившийся в системе отопления воздух.
Монтаж оборудования «мокрого» типа производят горизонтально.
Его клеммы должны располагаться вверху.Все резьбы отопительной системы должны иметь прокладки, обработанные заранее герметиком.
Чтобы безопасно применять насосное оборудование, нужно использовать розетку с заземлением.
Монтаж насосного агрегата в систему отопления требует учета всех нюансов. Только тогда домовладельцы забудут о проблемах с распределением тепла и образованием воздушных пробок в трубопроводе.
Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.
Нужен ли, и в каких случаях
Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления.
К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.
Установка дополнительного насосного оборудования необходима в следующих случаях:
- При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
- Для равномерного перемещения теплоносителя в трубопроводах.
Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

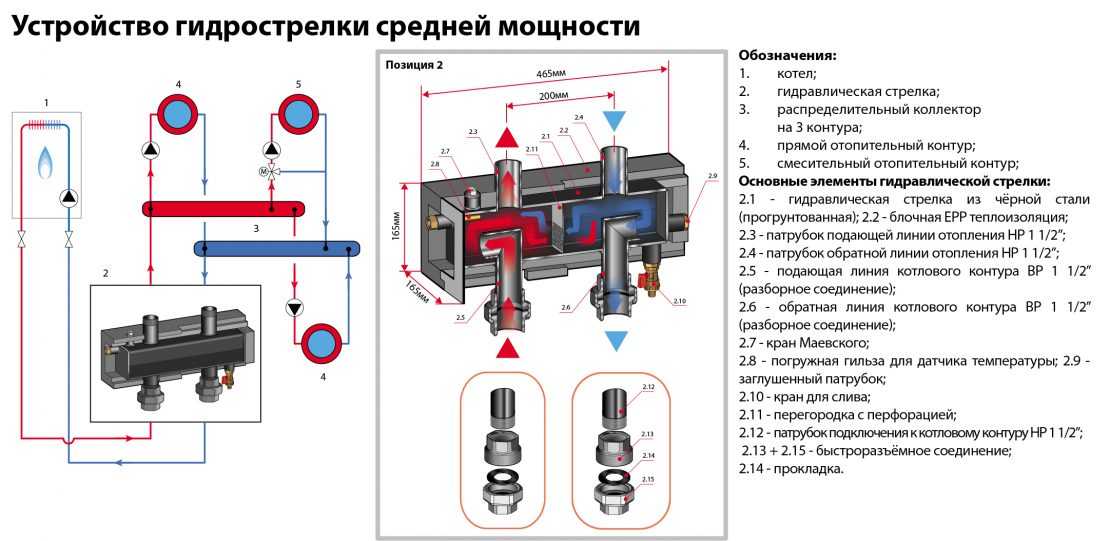

Гидравлический разделитель
Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель.
В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.
Читайте также: Если кротон сбросил листья что делать

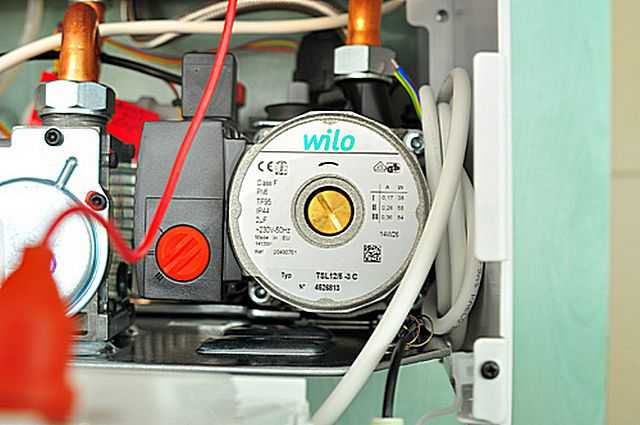

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

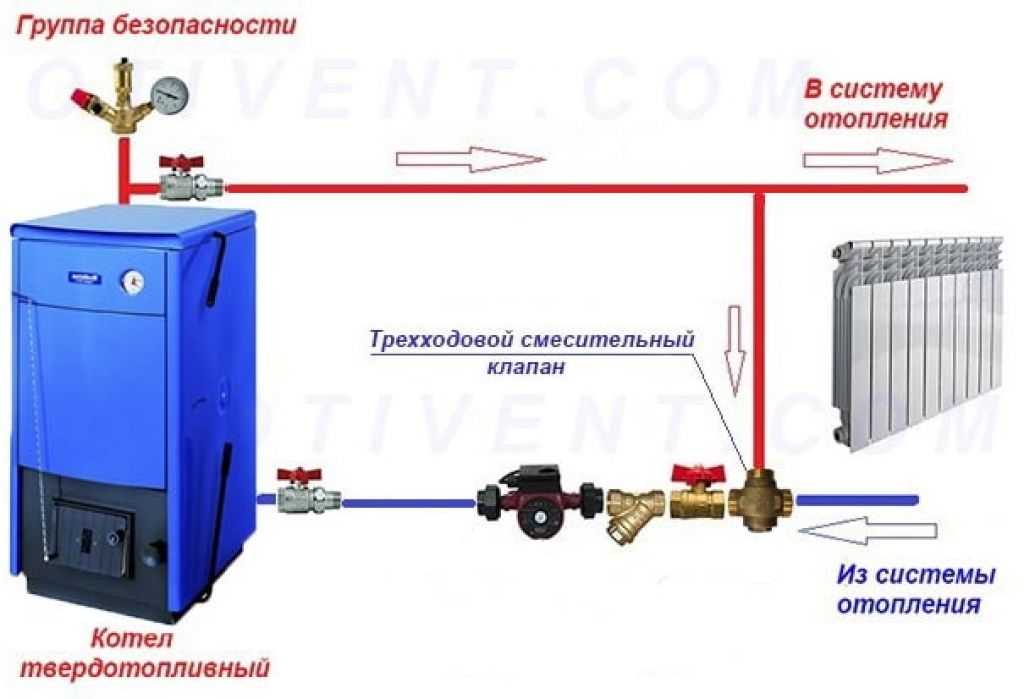

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

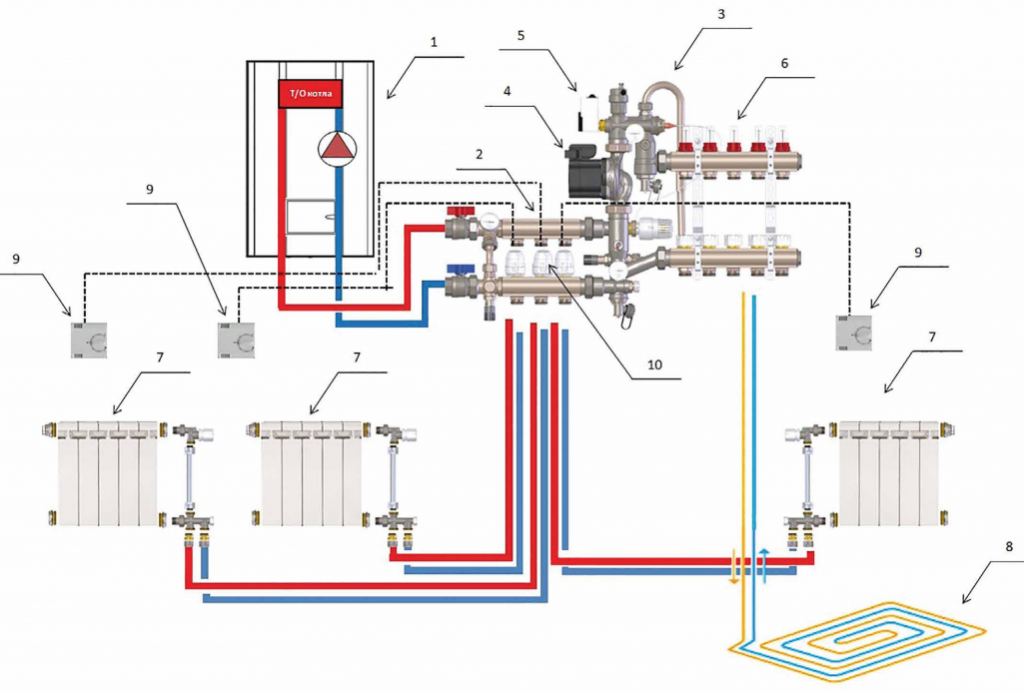

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию.
На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

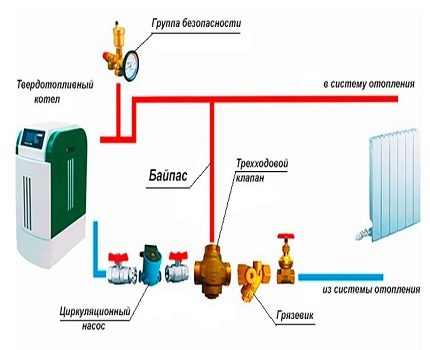

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.
На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.
Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха.
Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.
Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.
Если у владельцев загородных домов появляются проблемы с обогревом жилища, то установка дополнительного насоса в систему отопления поможет решить проблему.
Это универсальное устройство, которое работает на всех видах топлива и помогает теплу одинаково распространяться по всем трубам.
Владельцы частных домов получат множество преимуществ, если установят дополнительный насос в свою отопительную систему. Главные достоинства устройства:
Перед покупкой и установкой циркуляционного насоса нужно ознакомиться с его техническими характеристиками.
Сюда входит: сила напора, с которой он работает, уровень плотности теплоносителя, температура воды и диаметр труб, расположенных в доме.
Все технические характеристики указаны на упаковке насоса и в его паспорте. Условные обозначения:
Если в доме установлена старая модель котла и к нему делались дополнительные пристройки, то необходимо монтировать 2 насоса. Оборудование обладает повышенным уровнем шумности, и полными его возможностями не всегда пользуются, поэтому не стоит покупать слишком дорогое оборудование.
Какой мощностью должно обладать устройство, это зависит о длины трубы. На трубу в 10 метров необходим уровень напора в 0,5 метра. К примеру, если мощность напора будет составлять около 5 метров, то работа 100-метрового кольца будет качественная. Поэтому при расчете нужно учитывать, что мощность устройства должна быть на 10% больше полученных цифр.
Существует два вида дополнительных насосов, которые позволяют эффективно циркулировать носителю — это «мокрые» и «сухие» модели:
Для установки насоса требуется фильтр для глубокой очистки воды, обратный клапан, стабилизирующий всю систему, и резьба разъемного типа.
Из инструментов понадобится:
Современные модели можно устанавливать на трубу, подающую воду, или на обратный трубопровод. При установке оборудования в зоне между прямой проводкой и обратной его проверяют: сможет ли насос выдержать напор горячей воды или нет.
Насос устанавливают на обратном трубопроводе, если система отопления имеет мембранный бак. Процесс установки:
Чтобы обогрев был качественным, необходимо правильно подключить насос. Автоматический предохранитель поможет подключить оборудование систем естественной циркуляции к электросети. Его устанавливают недалеко от котла. Между предохранителем и котлом оставляют промежуток в 70 см.
Если система имеет принудительную циркуляцию, то насос включают с помощью теплового реле. Чтобы встроенное и дополнительное устройство работало вместе, дополнительное — подключают к реле.
Ограничения и преимущества последовательной работы двух насосов
Термин «последовательная перекачка» означает, что 1 насос действует как усилитель для питания другого насоса.
Назначение насосов, работающих последовательно, заключается в том, что при одинаковых расходах напор (перепад давления) обоих насосов является аддитивным. Таким образом, каждый из этих 2 насосов в серии имеет меньшую стоимость, меньшую мощность и потенциально более надежен как система, чем один насос большего размера, который производит такой же напор, как и два насоса меньшего ряда в сумме.
Работа двух одинаковых насосов в серии
Схема двух одинаковых насосов, соединенных последовательно, показана ниже:
Как видно из приведенной выше схемы, давление всасывания насоса B равно давлению нагнетания насоса. -А. Поэтому важно, чтобы насос Pump-B был рассчитан на более высокое давление всасывания и нагнетания. Несмотря на то, что Насос-В идентичен Насосу-А по перепаду давления и расходу, более высокое давление всасывания, которое он испытывает, означает, что необходимо соблюдать осторожность при выборе насоса, способного выдержать более высокое рабочее давление.
Механические уплотнения и упорные подшипники также должны быть проверены на насосе B при последовательной эксплуатации.
Правильная методика запуска после того, как Насос-А и Насос-В, а также соединенные трубопроводы заполнены перекачиваемой жидкостью, состоит в том, чтобы сначала запустить Насос-А, который является бустерным насосом, питающим Насос-В. Затем запустите Насос-В с его нагнетательным дроссельным клапаном, предварительно открытым примерно на 30-40%, который затем следует постепенно открывать, чтобы гарантировать, что Насос-А и Насос-В обеспечивают Номинальный расход.
На приведенной ниже схеме показаны кривые напора и подачи, построенные для насоса-A, и кривая серии, построенная путем суммирования напоров насосов-A и насосов-B при одинаковых расходах. Фактический номинальный расход насоса-A и насоса-B определяется там, где кривая сопротивления системы пересекает последовательную кривую, как показано ниже, а не там, где она пересекает кривые отдельных насосов:
Когда насосы работают последовательно, последствия отказа насоса более серьезны, чем для насосов, настроенных на параллельную работу.
Если неисправным насосом является насос-B, тогда у насоса-A внезапно возникнет серьезное системное сопротивление, в результате чего его расход станет очень низким или даже нулевым. Это сопротивление может быть вызвано системой или стационарным насосом B.
Но если выйдет из строя Насос-А, то это приведет к отключению всасывающего потока к Насосу-В, что приведет к кавитации или даже к потере заливки, если Насос-В не будет немедленно остановлен.
Средство защиты Насоса-А и Насоса-В от повреждения из-за отказа насоса состоит в том, чтобы соединить каждый привод двигателя с PCM (монитор управления мощностью). Это позволит определить, когда насос выйдет из строя, и остановит двигатель, если его мощность будет либо очень низкой, либо из-за заклинивания компенсационных колец в насосе станет очень высокой. Таким образом, сразу же, когда 1 двигатель был остановлен, другой PCM останавливал другой двигатель, чтобы предотвратить повреждение насоса, который все еще работал нормально.
Эксплуатация двух насосов разного размера в серии
При последовательной работе разница в размерах двух насосов означает, что насос B может быть более крупным насосом, производящим более высокий напор, или даже может быть многоступенчатым насосом, производящим гораздо более высокий напор. Но важно, чтобы расход насосов B и A был одинаковым.
Настройка серии показана ниже:
Еще раз, номинальный расход — это расход, при котором кривая сопротивления системы пересекает комбинированную кривую серии напор-расход, как показано ниже:
Для оценки общего КПД насосов серии необходимо выполнить следующие расчеты:
Теперь у вас есть общее представление о том, как эксплуатировать два последовательно соединенных насоса. Следите за нашими будущими обучающими блогами, в которых рассматриваются другие аспекты применения, конструкции и обслуживания насосов.
настенный. пол, устройство и принцип работы
Как устроен котел, обслуживающий сразу два контура
Основное отличие двухконтурного котла от аналогичного с одним контуром – возможность одновременно обеспечивать помещение отоплением и горячей вода.
Первичный теплообменник, благодаря своему расположению, нагревает теплоноситель, чтобы система отопления во всем помещении могла полноценно функционировать. Второстепенный отвечает за обеспечение помещения горячей водой в необходимом объеме.
Стабильность функционирования принципа работы двухконтурного котла может быть обеспечена только полной исправностью и слаженностью работы каждого компонента.
Конструктивно любой двухконтурный котел включает такие элементы, как:
- теплообменники в количестве двух;
- камера сгорания, к которой блок горелки обязателен;
- средства защиты;
- система управления.
Чтобы понять, как именно устроен газовый котел двухконтурного типа и принцип его работы, следует более подробно рассмотреть каждый значимый компонент такой конструкции в отдельности.
Как работает газовый котел?
Котел газовый двухконтурный способен работать в 2-х режимах:
- отопление – по контуру с модулем первичного теплообменника;
- ГВС – по контуру с модулем пластинчатого теплообменника.
Переключение между режимами происходит специальный трехходовой клапан .
Чаще всего
обогрев помещений происходит по следующей схеме:
- при снижении температуры в доме ниже заданного параметра автоматика дает сигнал циркулярному насосу на срабатывание системы;
- вода начинает свое движение в системе, создавая вакуум в обратке;
- одновременно с началом движения воды включается горелка;
- при прохождении через теплообменник вода нагревается, а затем начинает переносить тепло;
- “Проходя” через все радиаторы, теплоноситель остывает – это приводит к тому, что он возвращается на вход в котел с пониженной температурой;
- затем вода, проходящая через теплообменник, повторно нагревается.
Рекомендуем: Источник бесперебойного питания для газового котла отопления. Какой выбрать для котельной частного дома?
При достижении заданной температуры (которая регулируется температурой теплоносителя или воздуха) горелка выключается, а вода, приводимая в действие насосом, продолжает кратковременно циркулировать ( режим постциркуляции ) пока теплообменник не остынет.
После этого котел будет отключен до тех пор, пока температура не начнет снижаться. При снижении температуры на 1 °С котел снова начинает работать.
При нагреве воды работа агрегата почти такая же – единственное изменение рассматривается включение горелки в результате расхода воды … В этом режиме работы (открытие крана вызывает зажигание горелки) , трехходовой клапан закрывает воду внутри котла. Горячая вода нагревает модуль вторичного теплообменника, а от него нагревается проточная вода. Система отключается после закрытия крана.
примечание
Большинство двухконтурных моделей работают только в одном режиме – при включении воды обогрев помещения прекращается и продолжается только после закрытия крана.
Чаще всего прекращение отопления дома практически незаметно, так как трубы отопления не успевают сильно остыть за время пользования ГВС. Если такой вариант работы вас не устраивает, вы можете ознакомиться с теплообменником комбинированным .
Способ установки
Монтаж газовых котлов двухконтурного типа бывает:
- настенный;
- для улицы.
Настенные модели представляют собой компактный блок, размером с кухонный шкаф. Их не нужно устанавливать в отдельном помещении, поэтому устройство можно смело крепить к стене в любой комнате. Максимальная мощность настенной модели составляет 30-35 кВт, чего достаточно для обогрева площади 250-350 м².
Напольные котлы мощнее, а значит больше и тяжелее. Одни модели разрешено устанавливать в жилом помещении, другие требуют отдельного помещения – котельная .
Каждый производитель котла прописывает в инструкции требования к установке своего оборудования, при этом обязательно указывается объем требуемого помещения, наличие дымохода и вентиляции и расстояние от верха котла до потолок.
Внимание! При выборе котла необходимо учитывать его мощность. Если достаточно, то берите настенную модель.
Если требуется котел повышенной мощности, то оптимальным выбором станет напольный вариант.
Вне зависимости от модели котла и способа установки предварительно необходимо предоставить сертифицированный проект , одним из условий которого является газовый счетчик . Все работы по установке газового котла можно выполнить самостоятельно, с учетом обязательных условий, указанных в инструкции.
После завершения монтажных работ необходимо обратиться в газовую службу, имеющую лицензию на ввод газового котла в эксплуатацию. Работники предприятия должны подключить котел к системе газоснабжения и провести пробный пуск оборудования. Если все работы проводятся с соблюдением правил техники безопасности, то котлом можно пользоваться.
Пригодятся: Автономная газификация частного дома
Тип камеры сгорания
Газовая горелка в агрегате расположена в камере сгорания, которая бывает двух типов:
- атмосферная;
- форсированный (наделен турбиной).
Важно! Двухконтурный котел с атмосферной камерой можно устанавливать только в помещениях с хорошей вентиляцией.
Кислород, необходимый для горения, берется непосредственно из помещения, а пригоревшая пища выйти в дым и т.д.
В котлах с закрытой камерой сгорания выход представляет собой «трубу в трубе», в конструкции которой имеется вентилятор. Этот дымоход должен быть выведен на улицу или в стену, расположенную сзади котла. По одной трубе в котел проникают воздушные массы, а по другой из него удаляются продукты жизнедеятельности.
Рекомендуем: Газовое отопление в частном доме. Какой газ лучше?
Несмотря на то, что котел с закрытой камерой работает лучше всего, поскольку воздух поступает непосредственно в зону горения, он обладает примерно недостатки :
- при боковом ветре воздух может быть такой силы, что легко может задуть горелку – это приведет к отключению котла;
- замерзание и обледенение в холодное время года;
- работа возможна только при подаче питания.
Именно из-за этих отрицательных качеств часто устанавливают котлы с открытой камерой, главное чтобы был исправный вентиляционный канал.
Мощность котла
Основным критерием, который необходимо учитывать при выборе газового котла, является его мощность. Но перед приобретением оборудования стоит заранее рассчитать, какой мощности оно должно обладать . При этом обязательно учитывать следующие факторы:
- площадь помещений, необходимая для обогрева;
- высота стен;
- толщина стенки и материал;
- количество и площадь окон и дверей;
- качество изоляции;
- географическое положение;
- этажность;
- тип крыши;
- отделочный материал здания;
- наличие теплого или холодного чердака.
Требуется прибавить к результатам 20-30%, чтобы у котла был запас мощности.
Благодаря этому двухконтурный газовый котел зимой не будет работать на пределе своих возможностей, что благоприятно скажется на его долговечности.
Если нет возможности точно рассчитать требуемую мощность котла, нужно взять площади всех комнат и полученную цифру умножить на 100-150.
Получится мощность котла (выраженная в ваттах), необходимая для полноценного отопления и горячего водоснабжения.
Горелки газовые в составе двухконтурного котла
Горелка газового котла отвечает за получение необходимого количества тепла, которое может обеспечить правильную работу системы отопления в каждом помещении отапливаемого объекта. Также вода нагревается до необходимой температуры и подается уже горячей в должном объеме. Тепловая энергия может быть получена путем сжигания соответствующих объемов топлива. Для этого горелку помещают в камеру сгорания, куда кроме газа вдувают еще и воздух, помогающий поддерживать пламя.
В зависимости от выбранного режима горелки условно можно разделить на одноуровневые, многоуровневые и имитационные. В первом варианте оборудование работает только в двух режимах — «старт» и «стоп», отличается высокой экономичностью, недорогой и простой конструкцией.
Двухъярусные горелки могут работать на полной или частичной мощности. Его преимущества можно в полной мере оценить, начиная с весны, когда нет необходимости в отоплении, а потому нет смысла эксплуатировать устройство на полную мощность. Модулирующая горелка считается самой дорогой, с ее помощью можно регулировать и регулировать мощность котла. Последний экономичен и служит довольно долго.
Конструктивно горелки бывают открытыми и закрытыми. В первом случае воздух, без которого невозможно полное сгорание топлива, подается из помещения, где находится котел. Такая система оснащена дымоходом, с его помощью обеспечивается естественная тяга.
Котлы отопления атмосферные комплектуются обычной металлической трубой, а модели с турбонаддувом – коаксиальным дымоходом. Их можно устанавливать вертикально, но чаще располагают под углом – такой вариант подключается к общей шахте, по которой полностью удаляются дым и продукты горения.
Особое внимание следует уделить турбированным моделям газовых котлов, в которых установлены камеры сгорания закрытого типа.
Кислород в них поступает принудительно, в связи с чем они считаются более надежными и не представляют опасности в процессе работы, что делает их востребованными в жилых помещениях. Помимо дымохода им необходим специальный канал – именно по нему в камеру будет подаваться кислород.
Для турбокотлов коаксиальные трубы необходимы для отвода дыма и забора свежего воздуха с улицы. В некоторых моделях таких элементов два, дополнительно они снабжены патрубком для подачи воздуха.
Все вышеперечисленные модели обязательно оснащены вентиляторами, способствующими задымлению, а также автоматикой и многоуровневой системой защиты.
Дополнительные требования
Итак, принцип работы двухконтурного газового котла отопления и горячего водоснабжения нам ясен. И мы думаем, что на волнующий многих потребителей вопрос, как работает двухконтурный газовый котел, мы ответили полностью. Но есть несколько дополнительных параметров, которые мы не можем игнорировать.
Начнем с одного очень важного узла – дымохода.
Поскольку в нашем модельном ряду есть два типа: с открытой и закрытой камерой сгорания, для каждого из них можно использовать разные дымоходы. Для закрытой камеры хорошо подходят коаксиальные трубы, для открытой камеры – обычные. Важным моментом являются размеры дымохода для газового котла. В первую очередь вас должен интересовать его диаметр или сечение. Здесь очень важно точно соотнести мощность агрегата – диаметр и длину выходного патрубка. Обычно производитель указывает это соотношение в паспорте изделия, где указаны габаритные параметры самого газового котла.
Внимание! Диаметр выпускной трубы должен быть меньше внутреннего диаметра дымохода. Это основа правильно подобранного дизайна. Если его придерживаться, то ошибиться с подбором трубы будет сложно.
Характеристики расхода топлива
Расход топлива
Как правильно определить расход газа в газовом котле? Многие могут сказать, что это очень странный вопрос.
- Во-первых, такие показатели обычно указываются производителем в сопроводительной технической документации.
- Во-вторых, это можно определить чисто практическим путем, установив газовый счетчик на котел.
Но нас интересует совсем другой вопрос. Ведь не редкость в настоящее время газовое оборудование приобретают владельцы частных домов, где магистрального газа нет на виду. Они используют баллонный газ. И здесь наш вопрос будет очень актуальным. Скажем так, расход пропана у газового котла обычно меньше, чем у основного котла. Почему?
- Баллонный сжиженный газ всегда подается на горелку с одинаковым давлением. Без прыжков и падений.
- Максимально очищается на заводе, благодаря чему при сжигании количество негорючих частиц минимально. А это высокий КПД самого отопительного оборудования.
Пожалуй, достаточно, чтобы дать высокую оценку этому виду топлива. Кстати, тот, кто решил установить в своем доме газовое оборудование, которое будет работать на сжиженном газе, должен обязательно понимать, как работает газовый отопительный котел именно на этом топливе.
Принцип работы тот же, но обслуживание усложняется. Все дело в цилиндрах, которые придется менять вручную. И это самое сложное, все остальное делает автоматика.

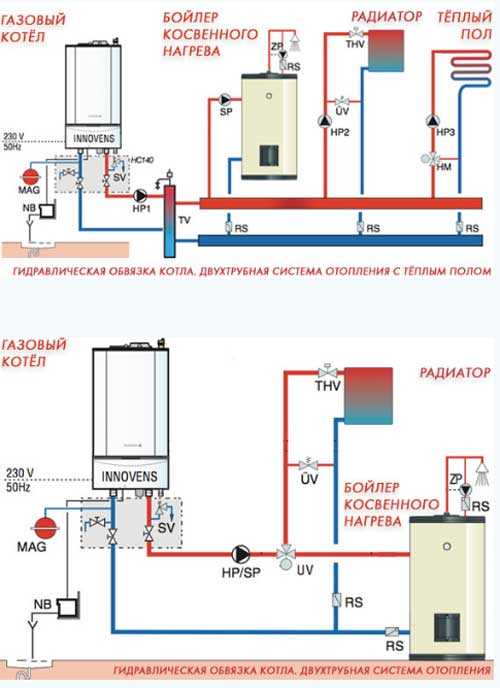

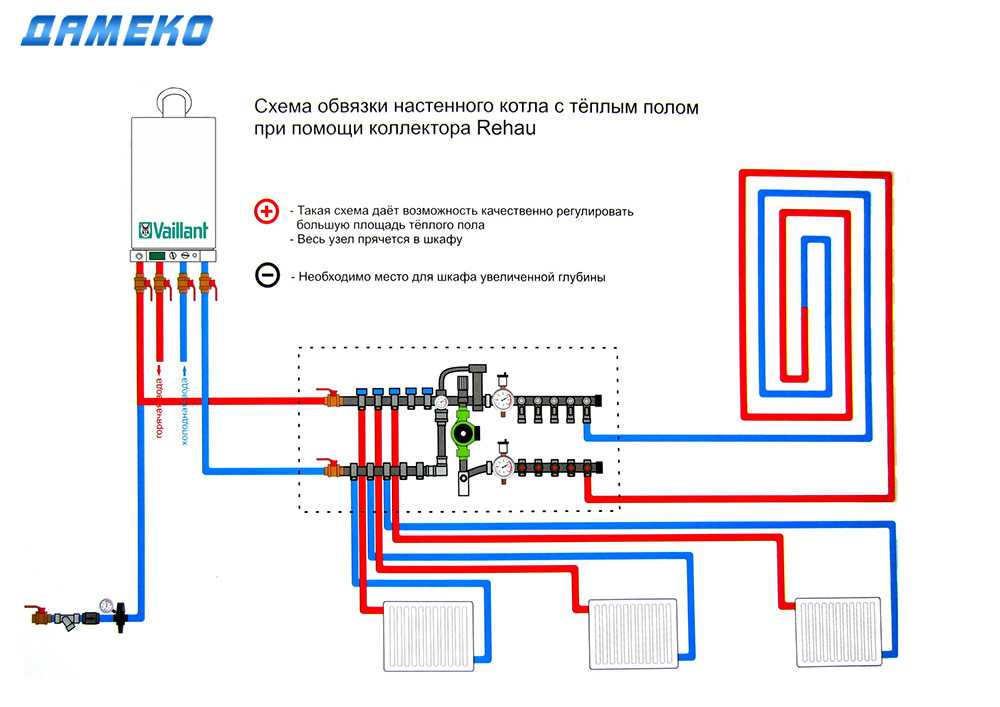

Схема соединения труб
Потребляемая мощность
В устройстве энергозависимых газовых котлов отопления двухконтурного типа применяется система автоматики. Об этом уже упоминалось выше. Очень многих интересует вопрос: сколько потребляет электроэнергии газовый котел, сильно ли это отразится на финансовом положении семьи?
Все будет зависеть от того, насколько сложна автоматика, и сколько дополнительных устройств и блоков, работающих от сети переменного тока, будет включено в тепловой узел. Конечно, циркуляционный насос значительно поднимет эту планку. Это самый энергоемкий элемент конструкции котла. Все остальные узлы маломощные, поэтому больших затрат не принесут.
Какие бывают теплообменники газовых котлов
Теплообменник в газовом котле отвечает за прием тепла, чтобы потом передать его воде.
Если мы говорим о двухконтурном котле и его принципе работы, то здесь есть первичный и вторичный теплообменник. Первый расположен над горелкой и представлен трубкой с ребрами, изогнутой змейкой. Нагретая до необходимой температуры в теплообменнике вода подается в трехходовой кран, после чего поступает в систему отопления. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они объединены в единый блок, на котором также расположены 4 отверстия. Через 2 из них осуществляется подача воды, еще 2 отвечают за движение теплоносителя, который подается в контур отопления.
Система из двух теплообменников называется двойной. На рынке есть отопительные приборы, в которых используется битермический теплообменник. Отличается сложной конфигурацией. Для его изготовления используется медь, сам элемент представлен трубками, расположенными друг в друге: по внешней движется теплоноситель, внутренняя служит для движения воды, с помощью из которых обеспечена подача горячей воды.
Газовые котлы, оснащенные такими теплообменниками, сложны в эксплуатации, последние трудно очищаются от накипи. Однако такие отопительные приборы пользуются спросом, так как имеют небольшие размеры и очень быстро нагревают воду.
Устройство двухконтурного газового котла

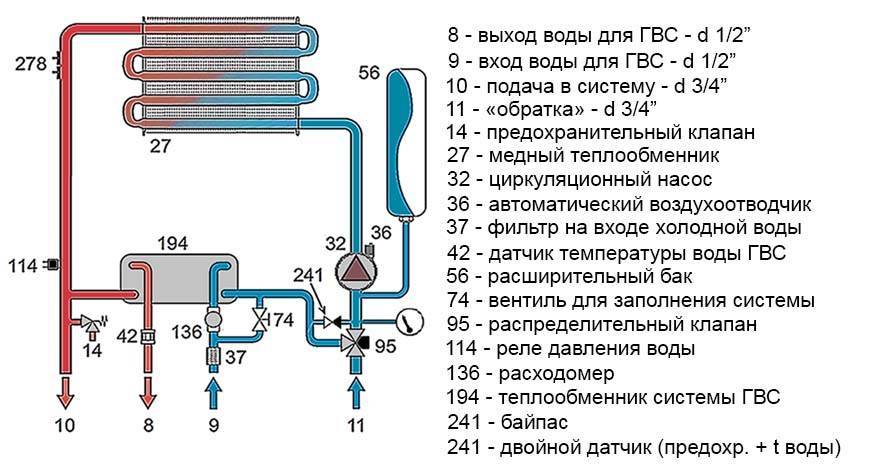

Устройство двухконтурного настенного газового котла показано на схеме:
1 – основной теплообменник; 2 – газовая горелка; 3 – расширительный бачок; 4 – циркуляционный насос; 5 – теплообменник нагрева воды; 6 – термостатический клапан.
На схеме видно, что двухконтурный котел имеет еще один теплообменник (5) – для нагрева воды. В этом теплообменнике два контура: контур водопроводной воды и контур теплоносителя системы отопления, но они движутся навстречу друг другу, но по разным трубам, разделены стенками труб и не смешиваются друг с другом. Но эти стенки настолько тонкие, что тепло от теплоносителя легко передается водопроводной воде.
Теплообменник выполнен в виде «гармошки» для улучшения теплообмена:
Вода (по трубе 2) и теплоноситель (по трубе 4) текут навстречу друг другу, в результате происходит теплообмен, и вода нагревается и выходит из котла по трубе 3.
Назначение отходящих труб следующее:
Как правило, концевые трубы для подключения к отоплению, вторая в конце – для подключения к холодному водоснабжению и горячий выход. Но проверьте и паспорт вашей модели котла.
Как осуществляется управление котлом
Чтобы обеспечить стабильную и безопасную работу такого отопительного оборудования, лучше выбрать автоматику. Он контролирует температуру воды в отдельных компонентах, поддерживает температуру теплоносителя на должном уровне и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически отключается – подобное проявление проявляется, если:
- снижение давления в газовой системе;
- максимальный нагрев охлаждающей жидкости;
- отсутствие тяги.
В тех газовых котлах, которые сегодня представлены на рынке, используется в основном «умное» управление, программное обеспечение которого позволяет выбрать один из доступных режимов работы.
Принцип работы котла: часть 2
Но на этом все не заканчивается. После включения котел начинает работать по нарастающей. Сначала на минимальной мощности, а со временем она достигает максимума. Когда настенный двухконтурный газовый котел на каком-то этапе нагревает носитель до заданной температуры, агрегат переходит в режим модуляции. Если при первом пуске мощность превышает допустимую, микропроцессор подает сигнал на отключение горелки. Повторная активация осуществляется через три минуты. Камера сгорания металлическая и имеет специальную термостойкую обмотку. Над ним находится теплообменник, под ним горелка. Последний загорается именно в тот момент, когда температура носителя в системе падает и требуется подогрев воды. Вместе с ним в работу включается и циркуляционный насос, предназначенный для прогона воды по замкнутой системе. При достижении заданной температуры двухконтурный газовый настенный котел переходит в режим ожидания. В одних моделях горелка горит, но на минимуме, в других гаснет и загорается при подаче газа.
Специфика работы котлов с двумя контурами
Те, кто думают, что оба контура в такой системе нагреваются сразу одновременно, ошибаются, на самом деле все работает совершенно по-другому. В обычной эксплуатации такое оборудование работает на на постоянной основе только для того, чтобы нагреть теплоноситель, циркулирующий в системе. Как часто он будет включаться и насколько интенсивным кажется пламя во время работы, зависит от датчика температуры, который следит за этими процессами. Вместе с горелкой запускается насос, но только в том случае, если циркуляция теплоносителя естественно не оказывает никакого влияния на работу системы отопления. После того, как температура последнего достигает нужного уровня, с датчика поступает сигнал о том, что активность горелки следует уменьшить. После этого котел работает только в пассивном режиме, пока показатель температуры не достигнет запрограммированного уровня. Далее датчик посылает сигнал автоматике, которая, в свою очередь, запускает клапан, отвечающий за подачу топлива.
Достаточно предварительно ознакомиться с некоторыми тонкостями функционирования газовых котлов, оборудованных двумя контурами, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, покупка таких систем отопления позволяет не приобретать дополнительное оборудование, которое может потребоваться в любом другом случае для обеспечения дома горячей водой. Даже при выходе из строя одного контура второй можно эксплуатировать дальше, замена одного контура все равно обойдется намного дешевле, чем ремонт всей отопительной установки.
Двухконтурный котел вполне может эксплуатироваться в летнее время, когда нет необходимости в отоплении и необходимо обеспечить только нагрев воды, предназначенной для хозяйственных нужд. Таким образом можно реально сэкономить, так как покупка одновременно двух агрегатов, каждый из которых функционирует автономно, обойдется намного дороже.
Устройство, конструкция и характеристики оборудования
Двухконтурный газовый котел – устройство, в котором тепловая энергия вырабатывается в результате сжигания газа.
Полученная энергия направляется на нагрев воды, используемой для отопления дома, а также подается в систему горячего водоснабжения.
Из чего состоит такой агрегат:
- горелка газовая;
- теплообменник;
- воспламенитель;
- отопительный контур;
- горячее водоснабжение;
- Расширительный бачок;
- циркуляционный насос жидкости;
- дымоход необходим для удаления продуктов сгорания;
- автоматика – позволяет управлять котлом, а также контролировать температуру.
При выборе газового агрегата двухконтурного типа важно точно знать, на что нужно обратить внимание в первую очередь. Именно поэтому стоит более подробно ознакомиться с его устройством.
Типы теплообменников
Основное отличие двухконтурного аппарата в том, что он способен нагревать воду для отопления помещения, а также для горячего водоснабжения.
Внимание! Обе функции не могут работать одновременно.
Поэтому устройство содержит специальные теплообменники следующих типов.
Сдвоенный
Включает в себя 2 модуля, каждый из которых представлен отдельно – основной и пластинчатый. В первичке нагревается вода, необходимая для отопления дома, а во вторичной – вода, предназначенная для хозяйственных нужд.
Если посмотреть на конструкцию двойного теплообменника, то первый тип модуля сравним с трубой с ребрами, а вторичный выглядит как набор пластин. Оба эти модуля соединены друг с другом, поэтому представляют собой единую часть, однако конструкции расположены в двух разных частях котла – сверху основной, и снизу плиты.
Битермальный
Внешне выглядит как 2 металлические трубки, вставленные одна в другую. Во внутренней части 1-й трубы нагревается вода, используемая для хозяйственных нужд, а 2-я труба (наружная) нужна для отопления.
Сдвоенная теплообменная система считается самой качественной и долговечной ..
. Дело в том, что при нагреве воды для бытовых нужд забирается проточная вода, что приводит к большому количеству накипи в трубах.
Такая ситуация способствует частому ремонту узла или требует его полной замены, что не всегда просто сделать.
И если в двойном теплообменнике можно заменить только некоторые детали ГВС, то в случае битермической сепарации потребуется установка нового устройства, что обойдется владельцу в два раза дороже.
Также стоит учитывать тот факт, что при выходе из строя системы горячего водоснабжения в двухконтурном газовом котле двойной теплообменник будет продолжать успешно обогревать помещение, тогда как битермический придется ремонтировать, так как он будет быть полностью непригодным.
Материал теплообменника
При выборе газового котла двухконтурного типа стоит обратить особое внимание на материал изготовления теплообменника:
- Cink Steel – самый дешевый и быстрый «вышедший из строя» материал;
- нержавеющая сталь – это более прочный материал, который отличается немалой ценой, однако КПД такого котла достаточно низкий;
- медь – этот прочный материал отличается хорошим КПД, поэтому высокая стоимость устройства с медным теплообменником не пугает многих людей, предпочитающих в будущем меньше платить за газ.
Рекомендуем: Где можно установить газовый котел в частном доме? Правила и требования к снаряжению
Медь считается лучшим вариантом, поэтому большинство современных и качественных котлов имеют теплообменники из этого материала.
Автоматика котла помогает предотвратить перегрев, а снизить чрезмерную химическую активность можно за счет использования химически нейтральных материалов, таких как полимерные трубы.
Типы горелок
В зависимости от типа контроля пламени горелки можно разделить на следующие типы:
- Одноступенчатые – нет промежуточных положений, горелка либо работает, либо в выключенном состоянии. Это не лучший режим работы, так как блок включается/выключается.
- Двухступенчатый – есть 2 режима работы устройства – 50-60% и 100% мощности. Требуемая мощность поддерживается автоматически. За счет уменьшения количества включений/выключений эти типы горелок работают в более экономичном режиме и хорошо поддерживают необходимую температуру.
- Модулированные – это самые дорогие, но и самые экономичные типы горелок. Они управляются автоматикой, и имеют возможность устанавливать именно ту мощность, которая требуется в определенное время – от 10 до 100%. Так как двухконтурный котел, оснащенный модулирующей горелкой, имеет минимальное количество циклов включения/выключения при работе, он обладает повышенной долговечностью. С положительной стороны такие котлы имеют значительно меньший расход топлива, чем другие модели.
Наиболее экономичным вариантом является котел с модулируемой горелкой. Он позволяет установить необходимую температуру в помещении, а также подогреть воду до необходимых значений.
Автоматика
Для обеспечения безопасной работы котла и облегчения его работы газовые котлы должны быть должны быть оборудованы автоматикой … Параметры, которые отслеживаются с ее помощью:
- контроль пламени;
- давление газа;
- наличие тяги в дымоходе.
Если один или несколько вышеперечисленных параметров не соответствуют норме, котел не включится.
Но для повышения комфортных условий проживания, а также для упрощения эксплуатации стоит выбирать модели, которые имеют широкие возможности настройки и . К дополнительным функциям газовых котлов относятся:
- Возможность установка стабильной температуры для отопления помещений и нагрева воды. Эта функция может быть достигнута благодаря двум типам автоматизации. В одном случае контролируется температура воды, а во втором температура воздуха.
- Возможность греющая жидкость для системы отопления с различным температурным режимом . Это может потребоваться, например, если делаются полы с подогревом. В трубах, проложенных под полом, можно давать более высокую температуру, а в радиаторах – пониженную.
- Контроль горения – модуляция пламени, электронное зажигание, плавный пуск.
- По таймеру подача горячей воды в заданное время. Эта функция позволит установить нагрев воды на определенное время, чтобы утром, перед выходом на работу, можно было принять душ, а не ждать, пока нагреется бойлер.
- Насос постциркуляции – после достижения жидкостью заданной температуры и отключения горелки насос продолжает работать определенное время, что позволит циркулирующей воде «снимать» энергию с охлаждающих теплообменников.
Также не стоит забывать об автоматических системах безопасности, которые предотвратят возникновение различных аварийных ситуаций и оповестят при выходе из строя оборудования.

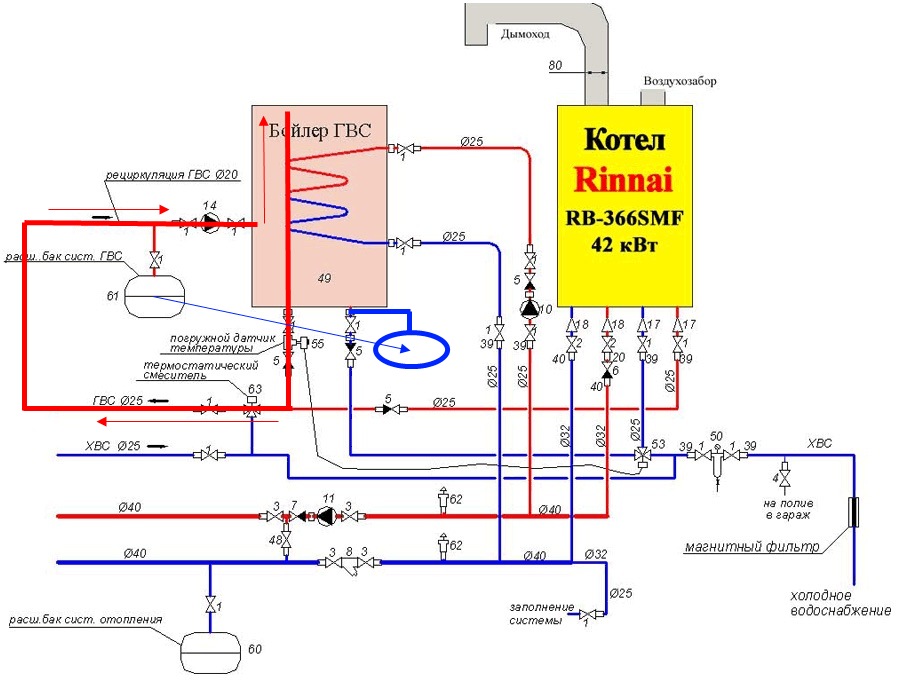

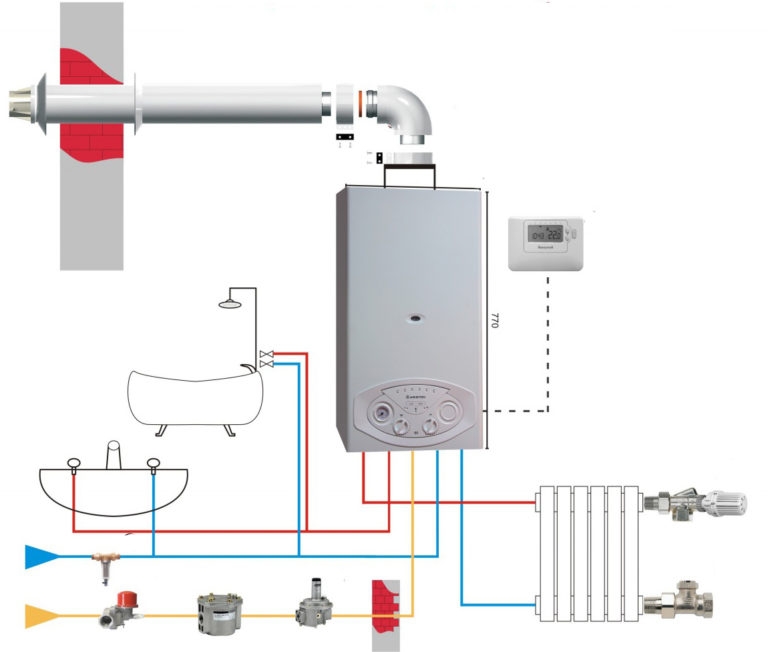

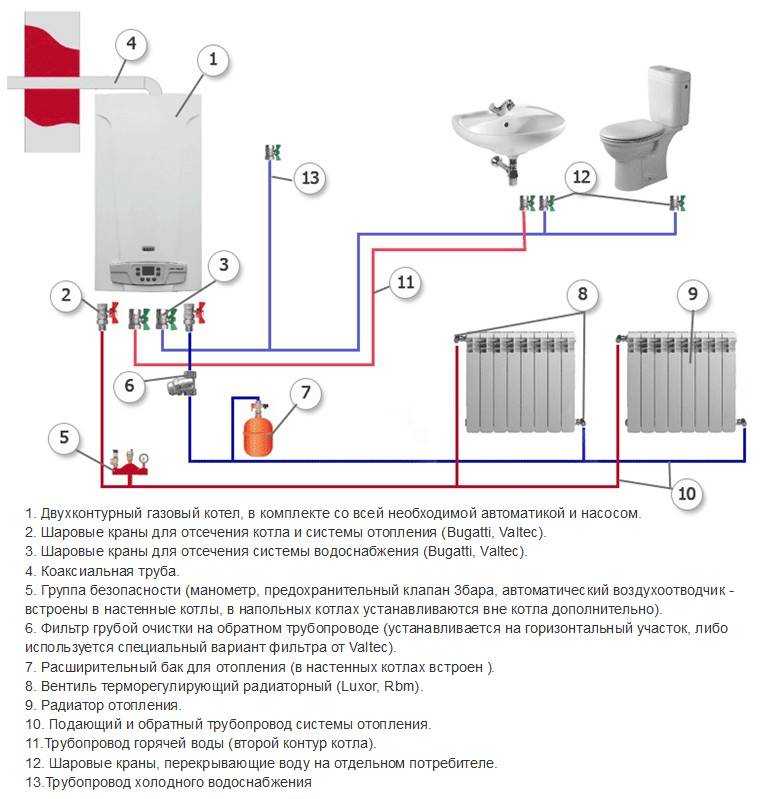

Схема двухконтурного котла
Поговорим о том, как правильно подключить устройство. Зачастую этим занимаются профессионалы, но если вы решили заняться этим самостоятельно, то без определенных знаний ничего не выйдет. Во-первых, двухконтурный газовый котел, принцип работы которого мы уже рассмотрели, должен предусматривать механический фильтр на входе.
