Статьи » Как установить расширительный бак и не погореть: советы начинающим

Подключить расширительный бак к системе отопления технически несложно; обычно хозяева справляются с монтажными работами самостоятельно. Куда сложнее выбрать подходящее место для сосуда и правильно подвести трубопровод – от этого зависит срок службы резервуара и эффективность отопления в целом. Прежде чем приступить к монтажу, убедитесь, что компенсаторный резервуар окажется в точности там, где ему полагается быть.

Размещение компенсаторного бака и способ подключения трубы к теплосети лучше всего продумать заранее, ещё на этапе проектирования – тогда останется больше пространства для манёвра.
Выбор места расположения бачка в открытых и закрытых отопительных системах продиктован конструктивными параметрами теплосети. Резервуар проектируется там, где возникает потребность в компенсации расширения воды, причем в некоторых системах требуется несколько баков.

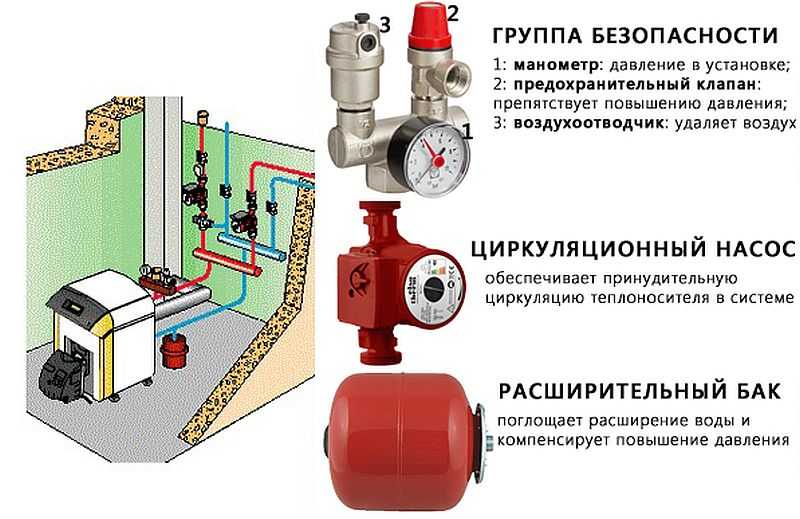

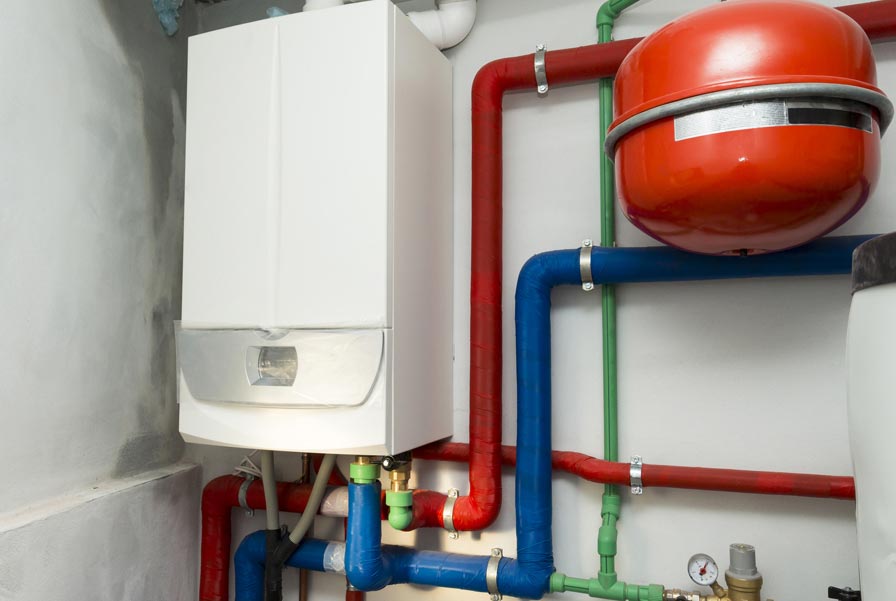

Многие производители котлового оборудования оснащают отопительные приборы встроенными бачками, но в ряде случаев объём штатного резервуара может оказаться недостаточным для стабилизации давления в сети. Потребность в дополнительном резервуаре для сбора воды часто возникает при переоборудовании открытой самотёчной системы в закрытую. Если не произведена замена коммуникаций, ёмкости встроенного бака нового котла не хватит, чтобы вместить излишки воды. Также второй бачок может понадобиться при обустройстве системы «тёплый пол» в придачу к радиаторной сети.

Без расширительного бака не обойтись и в системах ГВС, оснащённых бойлерами косвенного нагрева. Из-за больших потерь горячей воды нет смысла оснащать сбросными клапанами косвенные водонагреватели, как, впрочем, и крупногабаритные электронагреватели. Некоторые компании также выпускают буферные ёмкости с опцией установки компенсаторного сосуда.

В открытых отопительных системах старых зданий расширительные баки располагают в высшей точке теплосети – например, на чердаке. В небольших одноэтажных домах компактные бачки подвешивают под потолком на кухнях рядом с напольными теплогенераторами. Так удобнее приглядывать за давлением, хотя с точки зрения эстетики такое решение выглядит сомнительно.

В закрытых системах устанавливают герметичные диафрагменные баки, которые комфортно чувствуют себя в любой точке системы. Такой резервуар обычно располагают в котельной или на кухне по соседству с котлом. Единственное условие – избегать соседства с насосным оборудованием во избежание колебаний давления в теплосети.

Правила установки расширительных баков

Компенсаторный бак в открытой системе располагают над котлом; при этом агрегаты должны быть соединены вертикальным стояком подводящей трубы. Для упрощения регулировки подачи и уровня воды в бачке в котельную выводят две дополнительные магистрали.

Если резервуар планируется разместить на чердаке, корпус следует основательно утеплить. На случай прорыва трубопровода обустраивают аварийный перелив, который выводят либо в канализацию, либо прямо на улицу через крышу.

Герметичные резервуары в закрытых контурах отопления можно располагать в любом положении – хоть в горизонтальном, хоть в вертикальном. Небольшой сосуд подвешивают на стену на хомут или кронштейн; более объёмный – ставят на пол.

Рекомендации по монтажу диафрагменных баков продиктованы большей частью соображениями эргономики. Беспрепятственный доступ к воздушному отсеку, шильдику, запорной арматуре и сливному крану облегчает техническое обслуживание и ремонт агрегата. Между напольным резервуаром и стенкой должно оставаться свободное пространство, а настенные баки подвешивают на комфортной высоте, так чтобы золотник и отсекающий кран находились под рукой. Не проводите подающую трубу через пол в зоне прохода или по верху на уровне роста, иначе об неё будут постоянно запинаться, а краны и трубопроводы крепятся отдельно, чтобы было проще заменить бачок, когда придёт время. При этом нагрузка от элементов арматуры и подающих магистралей не должна переноситься на патрубок.

Резервуар прослужит намного дольше, если воздушный отсек будет находиться сверху. Когда на диафрагме начнут появляться трещины, внутрь не будет попадать воздух, и бачок продолжит функционировать даже с изношенной резиной до тех пор, пока количество дефектов не достигнет критической отметки, но это случится ещё нескоро.

Для успешного выполнения монтажных работ важно правильно подобрать инструмент. Помимо стандартного набора газовых ключей, понадобится специальный ключ для полимерных труб и ступенчатый ключ для разъёмных сочленений. Для уплотнения стыков используют только специальные герметики для систем отоплению – другие разновидности уплотнителей не выдержат жёсткого температурного режима.

Подключение бака: равнение по давлению

По правилам гидравлики наиболее оптимально подключение расширительного бака к теплосети перед источником тепла и циркуляционным насосом. Подсоединение к подающей магистрали сокращает срок службы резервуара. Если источником тепла служит твердотопливный котёл, подключать бак к подаче нежелательно, так как проникновение пара внутрь мембраны в случае аварии сводит на нет компенсаторные функции резервуара.

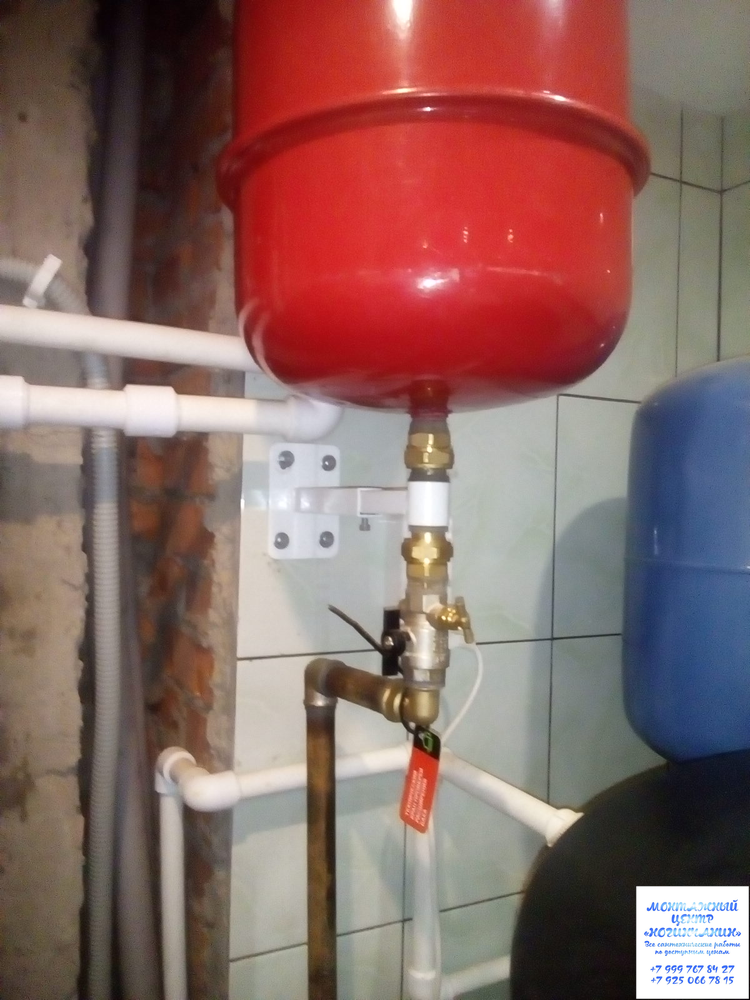

Присоединение бака производится через шаровой кран. Тогда резервуар можно отключить без предварительной подготовки и произвести замену агрегата в оперативном режиме, не дожидаясь, пока остынет теплоноситель. Установка тройника со вторым краном на подводящей магистрали даёт возможность опорожнить бачок перед отключением. Для предотвращения перепадов давления редукторное устройство располагают после водяного счётчика, а предохранительный клапан – перед проточной арматурой по течению воды.

Перед подключением и наполнением бака обязательно проверьте манометром давление внутри сосуда. Для этого нужно снять заглушку на воздушном отсеке, под которой обнаружится золотник, и подогнать давление под параметры системы – подкачать резервуар или спустить лишний воздух, нажав на шток.

Когда давление внутри бачка сравняется с давлением в теплосети, поступающая в резервуар вода поджимает мембрану изнутри и не затягивает в бачок воздух, сжимаясь при остывании. Покончив с настройкой, смело заполняйте систему и запускайте котёл. Многие производители теплотехники облегчают клиентам задачу, указывая заводское давление на упаковке бака. В таком случае достаточно подобрать сосуд с подходящими параметрами давления. Тем не менее, научиться проверять давление в резервуаре всё-таки не помешает, иначе придётся вызывать мастера всякий раз, когда автоматика отключает котёл, чтобы убедиться в отсутствии протечек.

Точно следуйте инструкциям производителей по установке и подсоединение расширительных баков. Ошибки при выполнении монтажных работ проявляются не сразу, но могут заявить о себе в самый неудачный момент и привести к срыву отопительного сезона. Не стесняйтесь обращаться за помощью к профессионалам, если что-то в инструкциях покажется непонятным – и с отоплением не будет проблем.

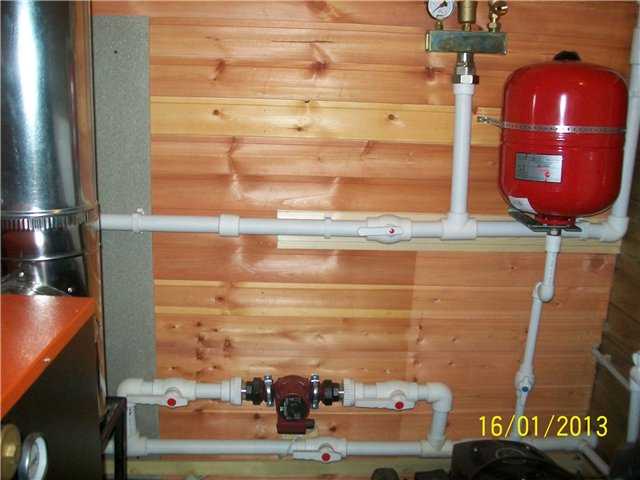

Как установить расширительный бак для отопления

Одним из главных элементов каждой автономной системы отопления является расширительный бак. Его роль попросту неоценима. Его наличие предотвращает разрыв труб, а также кранов, так как он берет на себя излишек теплоносителя в процессе расширения. Теперь рассмотрим некоторые подробности, как установить расширительный бак для отопления. При этом увидим принцип его действия, и какие разновидности расширительных бачков бывают.

Принцип работы расширительного бачка

Принцип его работы очень прост.

Зачем нужен расширительный бак

Увидеть это можно по работе водяной системы отопления. Как только температура теплоносителя поднимается на десять градусов, объем жидкости увеличивается на 0,3%. Соответственно, из-за этого в системе образовывается излишнее давление, которое необходимо компенсировать, ведь жидкость несжимаема. Именно для этого и устанавливается этот простой, но, в то же время, важный агрегат. Он позволяет сохранять всю систему отопления в целости и сохранности. Старые системы отопления, как правило, монтируют в самую верхнюю точку. Однако закрытые системы имеют конструктивные различия, поэтому устанавливать по такому принципу их невозможно. Вот по этой причине и был придуман расширительный бачок.

Принцип работы закрытого расширительного бачка

При его выборе крайне важно учитывать объем теплоносителя всей системы. Как правило, объем расширительного бачка должен составлять чуть больше 10% от общего объема теплоносителя. Высчитать это очень просто. Для этого следует подсчитать количество всех радиаторов. Например, одна секция алюминиевого радиатора имеет объем 300 мл или 0,3 литра. Если вся ваша отопительная система имеет 100 секций, тогда она будет содержать в себе 30 литров воды. Также приплюсовывается объем жидкости, которая располагается внутри труб и в котле. Итак, если общий объем внутренней системы отопления составляет 50 литров, тогда вам необходим будет расширительный бачок на 5 литров. Однако, как показывает практика лучше всего иметь небольшой запас.

Открытый и закрытый тип бачка

По-другому расширительный бак называют «экспансомат», что с английского означает расширение. Ранее в системах отопления использовались исключительно открытые расширительные баки, более того, не имели они и циркуляционного насоса. Однако такая технология имеет огромное количество недостатков, что сделало ее менее популярной. Например, повышенная опасность к коррозии по причине доступа в систему кислорода, потребность в постоянном пополнении жидкости, по причине ее испарения. Кроме того, такие баки устанавливаются исключительно в высшей точке, что делать достаточно проблематично. Но если изготавливается отопление с насосом, тогда можно монтировать расширительный бачок закрытого типа. Он представляет собой герметичный бачок, внутри которого располагается эластичная мембрана. Эта мембрана, в свою очередь, может быть двух видов: баллонная и диафрагменная. Ими бак разделяется на две части. В одну из них поступает закаченный воздух. В качестве альтернативы можно использовать инертный газ. В другую – поступает излишек теплоносителя. При поступлении жидкости эластичная мембрана уменьшается, тем самым увеличивается давление. Это компенсирует общее давление во всей системе. Как только температура падает, осуществляется обратный процесс.

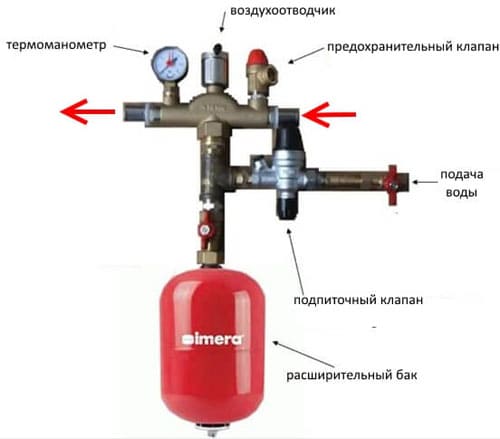

Работа предохранительного клапана

Также закрытые расширительные бачки бывают двух типов, а именно:

с несменной мембраной,
фланцевый со сменной мембраной.

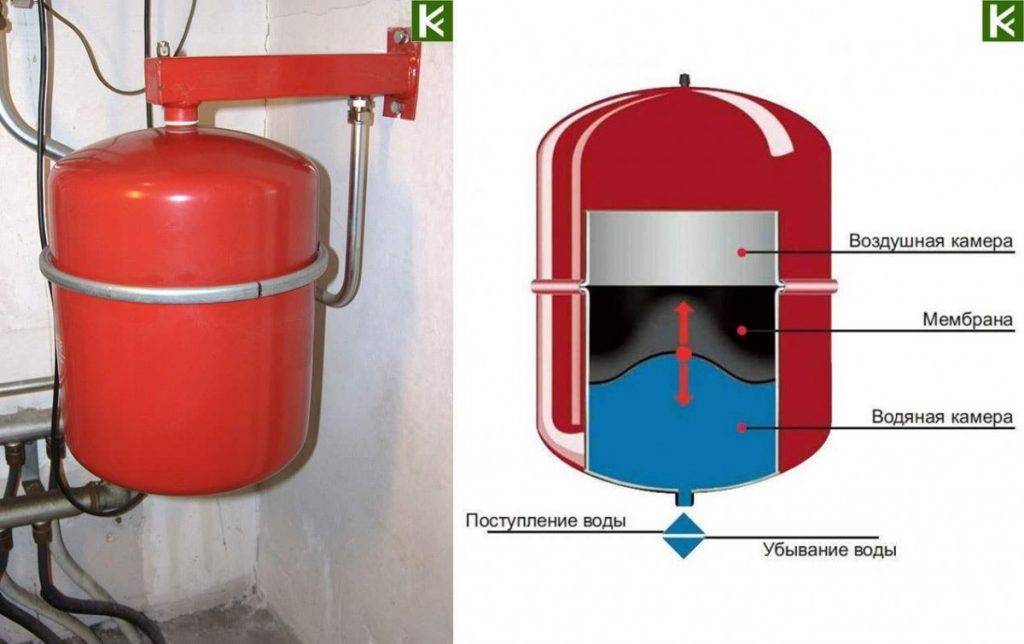

Устройство закрытого расширительного бачка

Что касается первой, то она пользуются большей популярностью, так как по цене значительно дешевле. Однако фланцевая мембрана имеет больше преимуществ, что и делает ее дороже. Во фланцевых расширительных баках жидкость не контактирует с металлической поверхностью. Вся жидкость попадает внутрь мембраны. Для замены мембраны используется фланец. Немного другая конструкция расширительного бака с несменной мембраной. Она прикреплена к бачку по всему периметру. В исходном состоянии, диафрагма прижата к внутренней поверхности, так как она заполнена газом. В момент повышения давления, жидкость попадает внутрь бака. Мембрана может повредиться только в случае спуска воды с системы. Если отопительная система имеет большой объем теплоносителя, тогда для контроля в ней давления используется манометр, который регулируется при помощи предохранительного клапана.

Особенности выбора и установки расширительных бачков

При выборе этого агрегата важно не только обращать внимание на его размер и тип. Важную роль играют их рабочие характеристики, например:

Устойчивость к диффузии.
Долговечность.
Диапазон рабочей температуры.
Полное соответствие санитарным нормам.

Более того, важно определить возможные границы диапазона давления в системе отопления и в баке. Что касается его монтажа, то вся работа должна проходить в четком соответствии с составленным проектом и инструкцией.

Бак открытого типа

Что касается открытого расширительного бака, то такой тип бачков имеет резьбовое соединение на дне. Его установка осуществляется в самой верхней точке. Закрытые же баки можно монтировать в любом месте. Важно правильно осуществить его крепление. Когда бак заполняется водой, то его масса значительно возрастает. Более того, его расположение должно быть удобным для его последующего обслуживания.

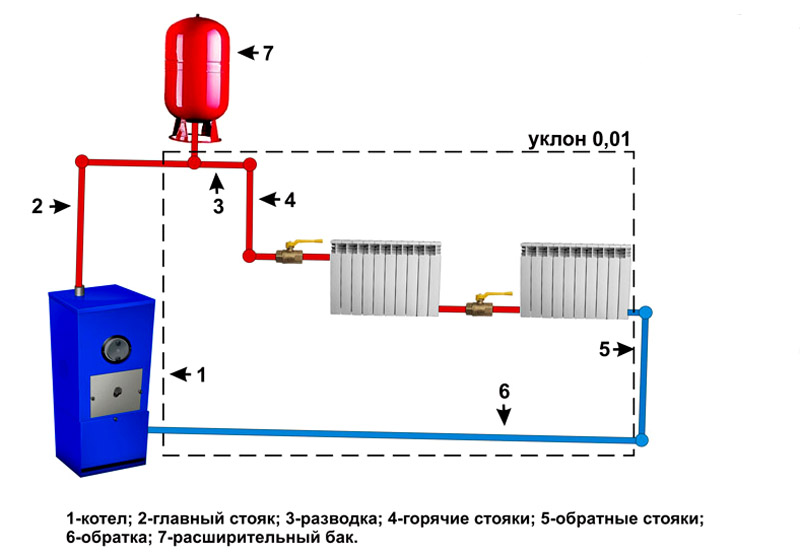

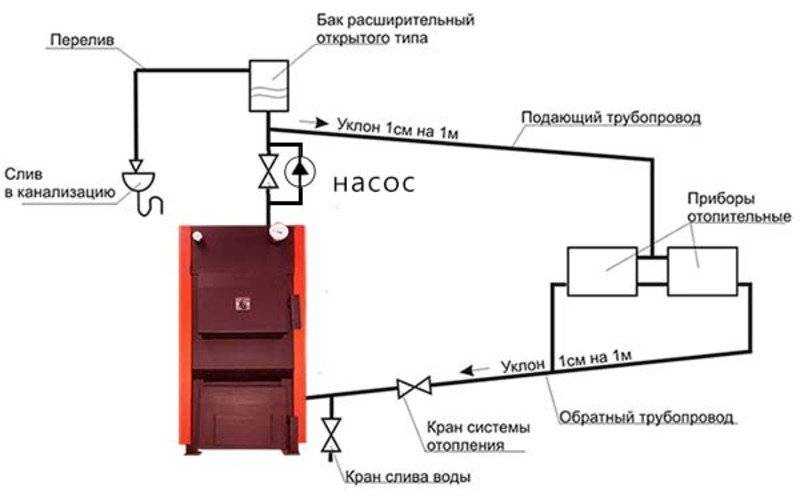

Схема установки бачка

При проведении монтажа, температура воздуха не должна быть ниже 0°С. Чтобы своевременно отрегулировать в воздушной камере давление, необходимо организовать к расширительному бачку свободный доступ. После монтажа у вас не должно быть затруднений к доступу сливного крана, запорной арматуры и шильдика. Чтобы стабильно поддерживать в баке давление, после водомера рекомендуется установить редуктор. Как только срабатывает предохранительный клапан, показатель давления не должен превышать максимально допустимого значение давления в баке. Более того, расширительный бак мембранного типа предполагает, что клапан предохранительный будет устанавливаться перед проточной арматурой, и только по ходу течения.

Обратите внимание! Расширительный бачок в любом случае должен устанавливаться со стороны подачи холодной воды. На выходе из системы его монтаж недопустим.

Дело только за вами!

Итак, мы рассмотрели некоторые особенности монтажа расширительного бака. В принципе его монтаж можно осуществить и самостоятельно, но не следует полагать, что это очень просто. В каждой работе, так как и в этой важно соблюдать последовательность. Если не соблюдать элементарных технологических требований, то могут возникнуть проблемы в процессе запуска отопительной системы. Например, не стоит использовать дешевый герметик. Лучше всего применять специализированный герметик, который способен выдерживать большое давление. Эти и другие нюансы следует учитывать при самостоятельной работе. Мы уверены в том, что эта статья будет полезной и приоткроет некоторые секреты принципа работы расширительного бачка, а также его установки. В конце этой статьи можете оставлять свои комментарии, что позволит вам делиться своим мнением с другими читателями.

Видео

Смотрите, как подключается расширительный бак к металлопластику:

А это вариант с полипропиленом:

ℹ️ Для чего нужно ставить расширительный бак на отопление — Armashop.

3 июня 2021

Для того чтобы улучшить изменяющийся показатель объёма жидкости и стабилизировать значение давления на стенки внутри частей отопительных систем в структуру монтируют специальный мембранный бак. В элементах расширения тепловой части, показатель, который превышает показатель объема пространства внутри систем, начинает переходить в расширитель. После этого при падении температуры способен возвратиться обратно. Монтаж бачка в конструкции по отоплению должен осуществляться при соблюдении нюансов монтажа и параметров конструкции устройства.

Процесс монтажа расширительной емкости в открытой отопительной конструкции

Расширительные резервуары открытой категории следует монтировать в наивысшем месте конструкции по отоплению. Например, чердак. Препятствие расширению теплового носителя не будет являться единственной функцией такого устройства, так как оно препятствует кипению жидкости в трубах и восполняет ее запасы, если происходит утечка. Именно поэтому монтаж такого типа бака на отопление становится важным моментом.

Подключение бака расширительного типа в системах по отоплению

Монтаж бака расширительного типа будет варьироваться от типа отопительной системы и от того, какое назначение имеет сам бак. То есть не в каком случае он требуется, а где он скомпенсирует водяное увеличение. Например, в теплосети помещения может быть монтировано несколько таких ёмкостей. На расширительный сосуд возлагают следующие опции:

нормализует показатель теплового расширения жидкости в закрытой системе по отоплению;
в открытой конструкции бак способен воспринимать излишки показателя теплоносителя и исключить из системы воздушные массы в атмосферу;
в некоторых моментах бак является дополнительным элементом к расширительному сосуду штатного типа;

способен поглощать излишне нагретую воду в сетях по горячему водоснабжению.

Правила установки и процесса монтажа

Многих интересует момент, как установить расширительный бак? Перед осуществлением подключения расширительного бачка к системе по отоплению, нужно учитывать определённые правила.

Монтаж бачка проводится при соблюдении ряда правил:

Надежная установка расширительного бака подразумевает то, что сосуд следует устанавливать над котлом. При этом он должен соединяться со стояком подающей конструкции вертикального типа.
Корпус резервуара максимально утепляется, чтобы не происходило потерь тепла.
Обязательная организация аварийного перелива, чтобы в сложный момент горячая вода не произвела залив помещения.
Для упрощения контроля уровня, необходимо осуществить проведение в котельную пару трубопроводов дополнительного вида.

Установка бака в закрытых системах

Установка мембранного бака проводится вертикальным или горизонтальным способом. Небольшие емкости закрепляют к стене при помощи хомутов или закрепляют кронштейном особого типа, большие баки монтируется на пол. Работа мембранного бака не будет варьироваться от его места положения, но повлияет на его срок эксплуатации. Закрытая ёмкость будет служить долго, если его установить вертикальным элементом кверху. Процесс горизонтального расположения бака даст возможность воздуху быстрее идти в тепловой носитель, а он займет его место. Если бак монтирован на кронштейне «вниз конструкцией», эффективность будет больше.

Процесс установки плоского расширительного бака

При монтаже следует выполнять определённые рекомендации. Бак необходимо размещать в котельной так, чтобы осуществлять его обслуживание было легко. Не нужно осуществлять закрепление расширительного бака близко к стенам.

На элемент бачка не должна осуществляться нагрузка от подводящего трубопровода и отсекающих частей арматуры. Трубы необходимо закрепить совместно с элементами кранов. Такой момент упростит смену резервуара при поломке.

На какой высоте устанавливать расширительный резервуар?

В процессе монтажа бака расширительного в системе по отоплению на стенах не следует его ставить высоко, так как во время обслуживания придется тянуться до крана золотника. Не стоит устанавливать трубу подходящего типа на проходах или монтировать над головой.

Если соблюдать все эти простые правила, то монтаж расширительной емкости пройдёт быстро и без лишних усилий.

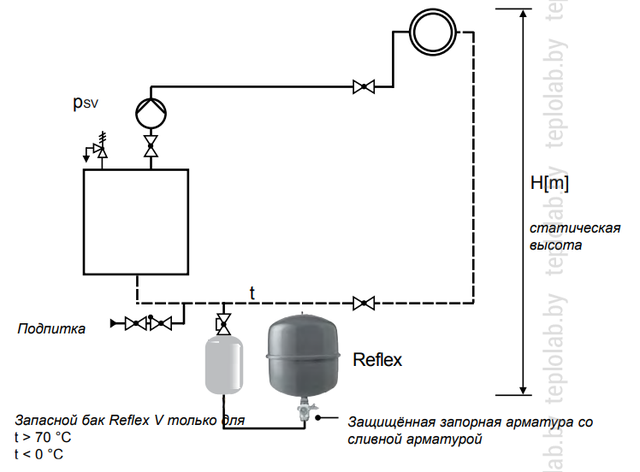

Можно ли монтировать расширительную емкость на обратке

Процесс такого монтажа даёт возможность динамическому показателю давления при подходе к баку быть близким к значению давления статического типа. В процессе установки расширительной ёмкости системы отопления на обратку картина станет несколько другой.

Следует представить, что конструкция может быть одинаковой, может иметь одинаковые габариты и размеры. Единственным отличием является то, что бак смонтирован там, где находится выход насосной конструкции. Такая ситуация позволяет давить насосу сначала внутрь емкости расширительного типа.

Система снова может быть наполнена водой, создающей давление 1 бар. Что происходит после того, как насос включится? Он создаст давление 1,5 бар. Затем давление отправится в расширительный бачок. В данном месте, как и в ситуации с монтажом бака на подачу, давление динамического характера сравнивается со статическим. Но, когда происходит прекращение нагнетания в пределах расширительной ёмкости можно увидеть, что давление системы динамического характера понизилось по отношению к статическому.

При некоторых недостатках второго варианта монтажа, если неправильно рассчитана длина системы по отоплению, давление может упасть и станет меньше, нежели атмосферное. Это может привести к тому, что жидкость вскипит при низких показателях температурного режима, а это может привести к очень быстрому износу насоса. Лопасти устройства разрушатся за короткое время. Для того чтобы система работала надежно необходимо выбрать качественный бак.

В нашей компании Армашоп Вы можете приобрести запорную арматуру и все необходимые элементы для того, чтобы осуществить такой процесс, как установка расширительного бака на отопление.

Твитнуть

Viber

Поделится

Установка расширительного бака в системе отопления: подключение и монтаж

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

расположение бачка – помещение топочной, недалеко от котла;
аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;

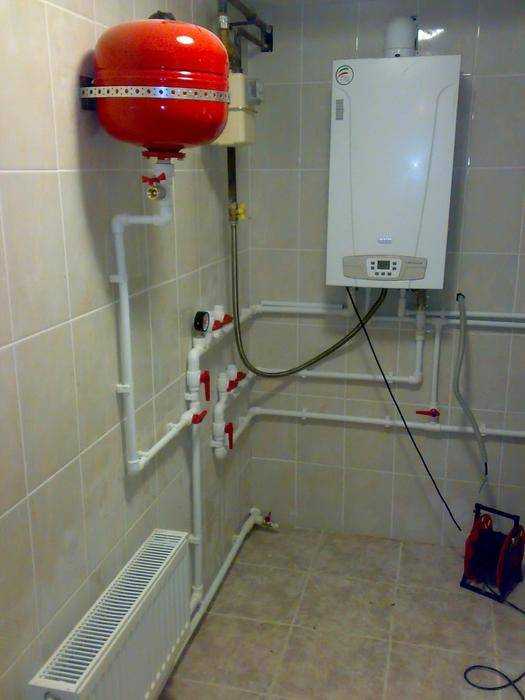

в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

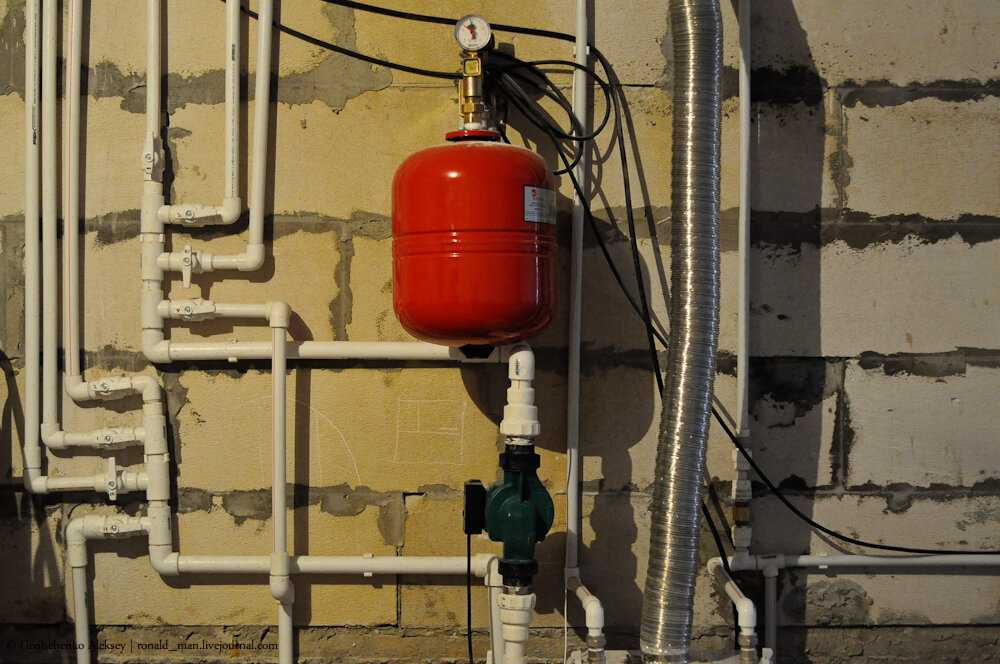

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
манометром измеряется давление в системе, а потом в воздушной камере бачка;
стравливанием или подкачиванием давление в камере устанавливается на 0. 2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

Установка и подключение расширительного бака в системе отопления закрытого и открытого типа

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Содержание статьи:

Виды и функции расширителей для отопления
Монтаж мембранного устройства
- Правильное положение емкости
- Особенности выбора места установки
- Настройка прибора перед использованием
- Бак как дополнительная емкость
Подключение расширительного бачка
Выводы и полезное видео по теме

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

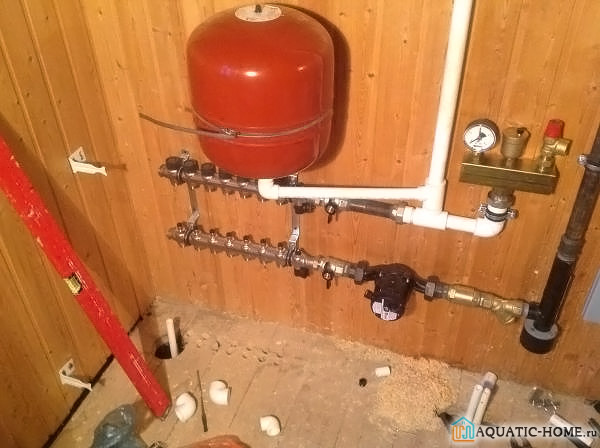

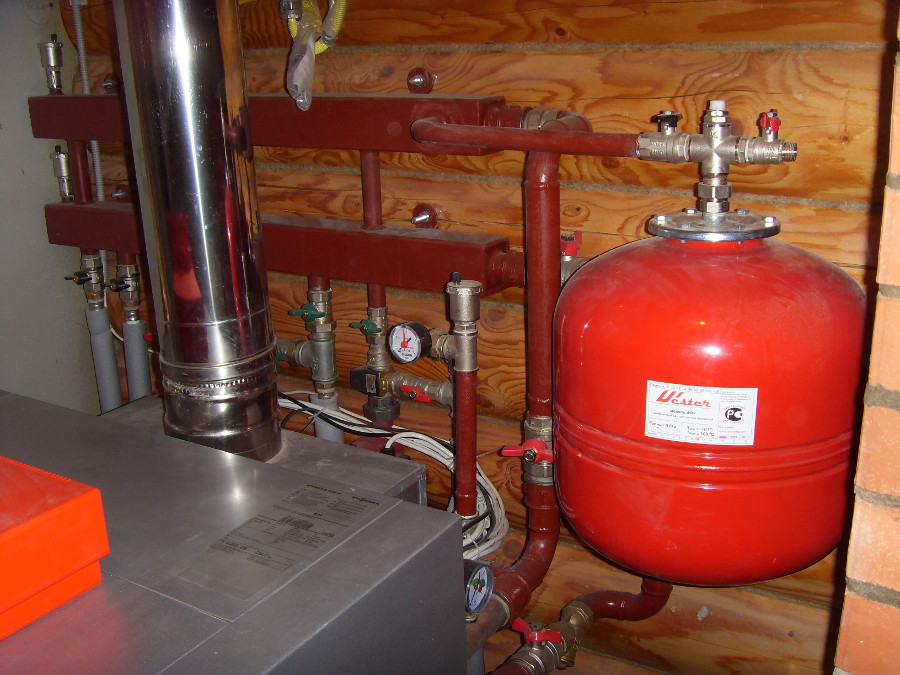

Мембранный бак для отопления обычно ставят в котельной. Подходящее место — на обратной магистрали между насосом и отопительным прибором

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых — подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

Его нельзя ставить вплотную к стене.
Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
Подвешенный на стене бак не должен располагаться слишком высоко.
Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

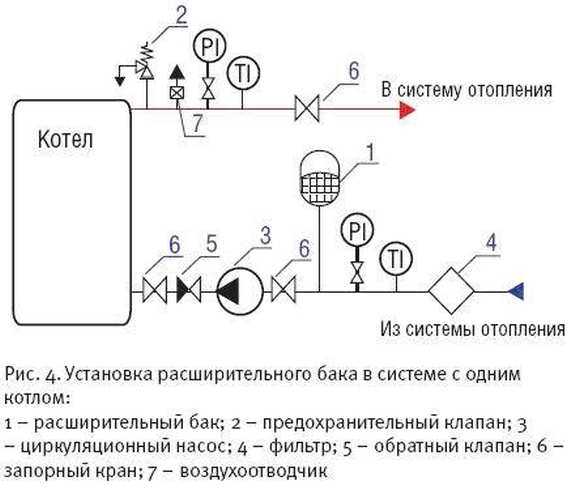

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

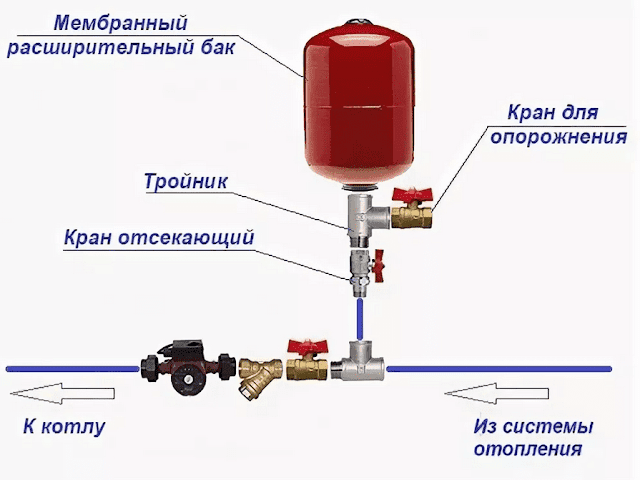

При установке расширительного бака необходимо предусмотреть запорные краны, которые позволят отключить устройство от системы и слить с него воду

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании . Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат — адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в , нужно обратить внимание на три важных момента:

выбрать самую высокую точку контура;
поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

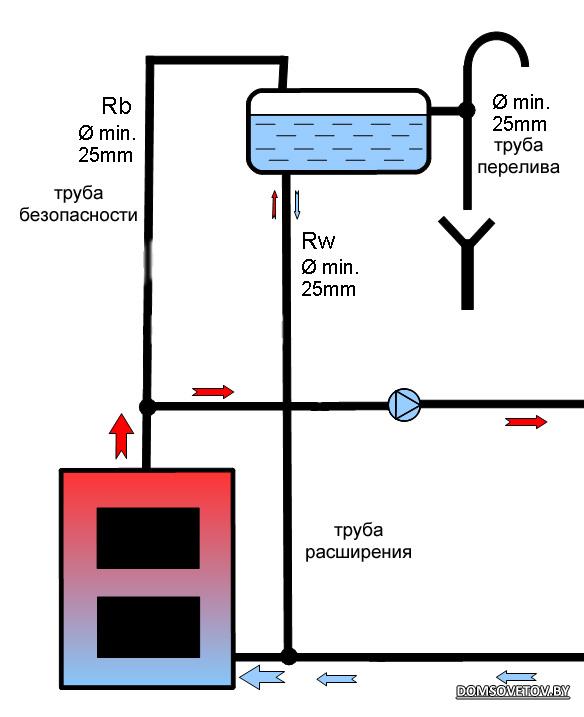

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность росто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

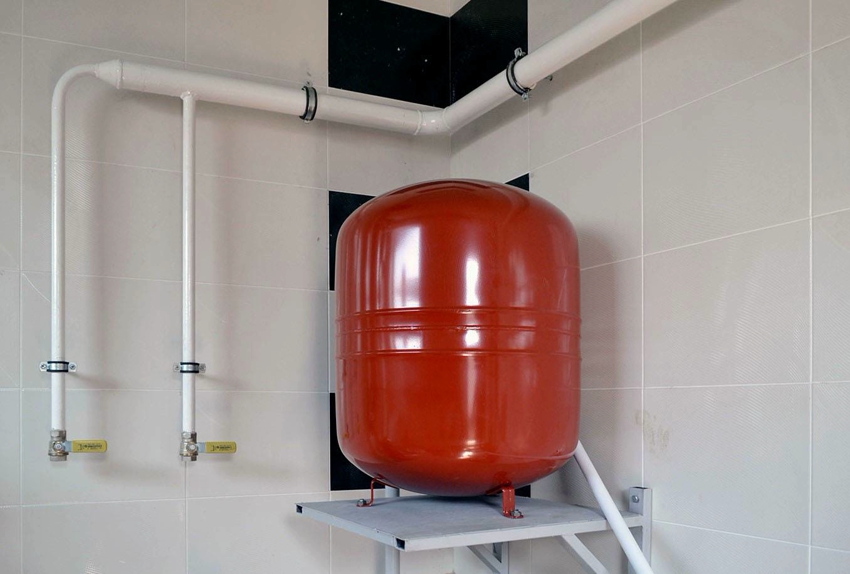

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

Как установить расширительный бак в системе отопления ☛ Советы Строителей На DomoStr0y.ru

Содержание

Где ставить расширительный бак в закрытой системе отопления
Как подключить расширительный бак
Указания по настройке
Что в итоге

Где ставить расширительный бак в закрытой системе отопления?

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

расположение бачка – помещение топочной, недалеко от котла,
аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания,
в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре,
труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно,
подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода,
емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

Обоснований такой врезке несколько:

в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны,
если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме,

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

когда монтаж бака закрытого типа завершен, система заполняется холодной водой,
с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки,
манометром измеряется давление в системе, а потом в воздушной камере бачка,
стравливанием или подкачиванием давление в камере устанавливается на 0. 2 Бар ниже, чем давление в системе.

Что в итоге?

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Как установить расширительный бак водонагревателя

Во многих частях страны расширительные баки не требуются, но они являются одним из наиболее полезных аксессуаров водонагревателя . Несмотря на это, домовладельцы и арендодатели часто предпочитают устанавливать эту функцию безопасности вместе со своими водонагревателями . Это не самая сложная работа своими руками, но тяжелая. Проще всего установить расширительный бак при установке водонагревателя, но это не всегда вариант. Прежде чем мы подробно расскажем о том, как установить расширительный бачок водонагревателя, давайте ответим на очень принципиальный вопрос:

Что такое расширительный бак водонагревателя?

При работе водонагревателей происходит тепловое расширение . В прошлом водонагреватели сливались обратно в городское водоснабжение. Теперь, из-за проблем с загрязнением, города используют обратный клапан, чтобы предотвратить обратный выброс воды. Домовладельцы, нуждающиеся в сбросе давления в своих водонагревателях, могут установить расширительный бак на линии подачи. Когда происходит тепловое расширение, расширяющаяся вода поступает в расширительный бак . Высокое давление может повредить вашу сантехнику различными способами, поэтому расширительные баки выполняют важную функцию. А если вам нужен расширительный бак, попробуйте этот 2-галлонный Watts PLT-5 .

Установка расширительного бака

Расширительный бак можно разместить на горячей или холодной стороне. По этому поводу ведутся споры, и ваш местный кодекс может указывать тот или иной вариант, поэтому обратитесь в свой строительный отдел. Вам нужно будет иметь под рукой пару трубных ключей или плоскогубцы с открытыми губками/замком для затягивания или ослабления фитингов по мере необходимости. Вы хотите, чтобы они были очень безопасными. Мы рекомендуем использовать оцинкованные* фитинги * , потому что они доступны по цене, просты в установке и прекрасно работают в этом качестве.

Подготовка

Если у вас уже есть водонагреватель и вы добавляете к нему расширительный бак, вам необходимо слить воду из водонагревателя . Прежде чем приступить к работе, убедитесь, что над водонагревателем достаточно места .0004 где может находиться расширительный бачок. Если это новостройка, то ничего сливать не нужно, и можно перейти к следующему разделу:

Перекрыть воду на магистрали, подающей воду на холодную сторону водонагревателя.
Подсоедините шланг к сливному клапану в нижней части нагревателя и проведите другой конец к ближайшему сливу.
Откройте слив водонагревателя и горячую сторону ближайшего крана, чтобы сбросить давление в баке водонагревателя. Не открывайте клапан слишком сильно или слишком быстро; в противном случае ваш шланг соскользнет со стока.
Через несколько минут слива слегка приоткройте клапан T&P (осторожно), чтобы проверить давление. Если его нет, перейдите к шагу пять. Если давление все еще есть, подождите еще несколько минут и повторите шаг 4.
После того, как давление в водонагревателе сброшено, перекройте сливной клапан и кран.

Расширительный бачок водонагревателя Установка в 7 шагов:

Снимите медную гибкую линию с ниппеля в верхней части водонагревателя на стороне холодного/впуска. Вы можете почувствовать рукой и холодное, и горячее; теплый – выход.
Установите тройник в месте подключения гибкой линии. Не забудьте использовать водопроводную ленту и/или герметик для соединения труб (жидкий тефлон) на присоединяемый ниппель водонагревателя. Это лучше обеспечит целостность соединения и предотвратит протечки. Затяните тройник так, чтобы одно выходное отверстие было направлено вверх, а другое — в том направлении, в котором вы хотите установить бак. Обычно вы можете немного сдвинуть его после подключения расширительного бачка, но никогда не поворачивайте его назад (против часовой стрелки). В противном случае вы настраиваете себя на неплотное соединение, а значит, большую вероятность утечек.
Наденьте сантехнику на оба конца длинного ниппеля (примерно 12 дюймов).
Затяните колено с одной стороны ниппеля, а другой конец ниппеля проденьте в сторону тройника. Затяните
Нанесите водопроводную ленту или герметик для соединения труб вокруг резьбы короткого ниппель (примерно 2 дюйма) для верхней части тройника. Это подключите к гибкой линии водонагревателя , которую вы удалили ранее на шаге № 1. Затяните ниппель вручную, а затем с помощью трубного ключа или плоскогубцев завершите закрепление соединения.
Снова подсоедините линию подачи воды к короткому ниппелю и затяните трубным ключом/губцами. Есть большая вероятность, что вы работаете в ограниченном пространстве, и, если вам нужно, вы можете установить более длинную гибкую линию и закольцевать ее вокруг себя. Вы также можете перенаправить его в сторону от расширительного бачка (будьте осторожны, чтобы не перекрутить его) без ущерба для установки.
Нанесите сантехнический скотч или герметик на резьбу расширительного бачка, затем ввинтите расширительный бачок в колено , которое вы установили на шаге №4. Направление, в котором в конечном итоге окажется танк, не имеет значения; вы хотите, чтобы убедиться, что соединение является плотным.

*Всегда, когда оцинкованный и медный или оцинкованный и латунный соответствует , требуется использование диэлектрических соединений/фитингов. Если место ограничено, фитинги из нержавеющей стали рекомендуется, а не оцинковка, потому что нержавеющая сталь и медь/латунь не имеют одинаковых проблем.

Эксперты по сантехнике и водонагревателям

Теперь, когда вы знаете, как установить расширительный бак водонагревателя, не забудьте сэкономить на всех ваших деталях водонагревателя здесь, на PlumbersStock. У нас есть ( Bradford White и другие известные бренды. Если у вас есть какие-либо вопросы о вашем проекте или водонагревателях в целом, свяжитесь с нами.

Связанные ресурсы:
Как установить газовый водонагреватель
Как установить электрический водонагреватель
Как паять трубы водонагревателя
Как подключить водонагреватель

Как установить расширительный бак водонагревателя

По

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 15.06.22

Рассмотрено
Ричард Эпштейн
Рассмотрено Ричард Эпштейн
Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших профсоюзных компаний Нью-Йорка, занимающихся строительством сантехнических систем.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джессика Врубель
Факт проверен Джессика Врубель
Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами.
В дополнение к своему журналистскому опыту, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Кевин Норрис
Расширительный бак водонагревателя — это защитное устройство, которое защищает трубы и арматуру в сантехнических системах, оснащенных клапаном ограничения давления или обратным клапаном. Установка расширительного бака может потребоваться в соответствии с вашими местными строительными нормами при установке нового водонагревателя, или это может быть проект модернизации, установленный для дополнительной защиты существующего водонагревателя.
Проект включает врезку в трубу подачи холодной воды над водонагревателем и установку небольшого резервуара, наполненного воздухом, который служит расширительной камерой для приема воды, объем которой увеличивается по мере ее нагревания. Это относительно сложный проект «сделай сам», за который не стоит браться, если у вас нет опыта работы с сантехникой. Начинающие домашние мастера могут захотеть, чтобы эту работу сделал профессиональный сантехник, но более опытные домашние мастера обычно могут выполнить эту работу за полдня.
Как работает расширительный бак
Расширительный бак может помочь вашему водонагревателю прослужить дольше, а в некоторых случаях он может даже потребоваться. Вода расширяется при нагревании, и без расширительного бака, прикрепленного к водонагревателю, закрытая водопроводная система может повредиться от этого теплового расширения. Например, когда вода нагревается от температуры 50 до 120 градусов по Фаренгейту, объем увеличивается примерно на 2 процента. Расширительный бак обеспечивает пространство для этой расширяющейся воды, тем самым снижая давление на бак водонагревателя, а также на трубы и арматуру.
Расширительный бак наиболее важен в закрытых водопроводных системах, где какой-либо клапан ограничения давления или обратный клапан предотвращает попадание расширяющейся воды в городской водопровод. Внутри расширительного бака находится гибкая резиновая диафрагма, которая делит бак на две секции, одна из которых принимает расширительную воду по мере ее нагрева, а другая обеспечивает воздушную камеру, в которой создается небольшое давление, когда в нее расширяется диафрагма.
Расширительный бак может быть обязательным
Поскольку для установки водонагревателя обычно требуется разрешение на водопровод, вы узнаете о любых требованиях к расширительному баку при подаче заявления на получение разрешения на установку водонагревателя. Расширительный бак обычно не требуется, если в системе нет клапана ограничения давления или обратного клапана, который держит систему закрытой. Но если в вашей системе есть какой-либо ограничительный клапан, рекомендуется установить расширительный бак, даже если это не требуется местными нормами.
Наконечник
В описанной здесь установке используются существующие медные трубки и придерживаются общих рекомендаций. Ваша установка может отличаться в зависимости от размера труб в вашей ситуации и других факторов; если вы не уверены, как действовать в любой момент, позвоните профессионалу.
Необходимые инструменты и материалы
Терморасширительный бак
Штуцер диэлектрического водонагревателя
Трубный ключ или плоскогубцы для блокировки канала
(2) 3/4-дюймовые медные штуцеры с внутренней резьбой
Лента для герметизации труб
Медный тройник 3/4 дюйма
Медная труба 3/4 дюйма
Дополнительные медные фитинги 3/4 дюйма (при необходимости)
Сантехническое оборудование для пайки (при необходимости)
Медные гибкие трубы (при необходимости)
Ель / Кевин Норрис
Инструкции (установка нового водонагревателя)
Расширительный бак, как правило, устанавливается непосредственно над водонагревателем с помощью тройника, вмонтированного в трубу подвода холодной воды. Расширительный бак обычно устанавливается вертикально, хотя допустима установка его и горизонтально, если это необходимо из-за нехватки места. Сантехнические фитинги, которые вам понадобятся, зависят от типа имеющихся у вас водопроводных труб и ориентации расширительного бака, но чаще всего соединения выполняются с помощью медных труб и фитингов. Сам расширительный бак обычно имеет резьбовой фитинг 1/2 дюйма или 3/4 дюйма, который соединяется с трубой холодной воды с помощью тройника и коротких отрезков или труб с резьбой или паянных труб.
Присоедините диэлектрический штуцер
После того, как водонагреватель будет правильно расположен, прикрепите диэлектрическую муфту к порту входа холодной воды. Оберните резьбу штуцера лентой для герметизации труб, затем ввинтите ее во входное отверстие холодной воды на водонагревателе с помощью трубного ключа или пассатижей.
Ель / Кевин Норрис
Подсоедините медный переходник
Оберните несколько петель лентой для герметизации труб вокруг верхней резьбы соединения, затем наденьте на соединение медный переходник с внутренней резьбой.
Ель / Кевин Норрис
Затяните адаптер
Надежно затяните медный переходник с помощью трубного ключа или пассатижей.
Ель / Кевин Норрис
Присоедините тройник
Установите короткий отрезок медной трубы и тройник на переходник на диэлектрическом штуцере водонагревателя. Обычно тройник должен быть примерно на один фут выше водонагревателя, чтобы обеспечить достаточный зазор для расширительного бака. Большинство сантехников выполняют эти соединения с помощью пайки, но их также можно выполнить с помощью вставных соединений (иногда называемых «укусом акулы»).
Ель / Кевин Норрис
Подсоединение трубы расширительного бака
Используя пайку или вставные соединения, прикрепите короткий отрезок горизонтальной медной трубы к боковому отверстию на тройнике. Длина этой медной трубы будет зависеть от доступного места, но лучше сделать ее как можно короче — не более 6 дюймов или около того. На конце горизонтальной трубы прикрепите переходник с внутренней резьбой, используя пайку методом пайки или запрессовку.
Наконечник
По возможности лучше работать с латунными фитингами и латунными ниппелями. Вес, переносимый расширительным бачком, лучше выдерживается латунью, чем медью. Всегда лучше обеспечить опору трубы с помощью подвески с вилкой из балки.
Ель / Кевин Норрис
Подсоедините расширительный бачок
Оберните уплотнительную ленту вокруг резьбового штуцера на расширительном бачке, затем накрутите ее на резьбовой переходник на горизонтальной трубе. Обычно достаточно затянуть вручную; старайтесь не затягивать слишком сильно, так как это может привести к повреждению труб или фитингов.
Совет
Рассмотрите возможность установки дополнительного клапана перед расширительным бачком, который позволит изолировать бачок от системы для легкой замены при необходимости.
Ель / Кевин Норрис
Завершить установку
Завершите установку, соединив верхний выход на тройнике с трубой подачи холодной воды, используя любые необходимые трубы и фитинги. Многие сантехники выполняют это соединение с помощью медной гибкой линии, а не жестких труб.
Также завершите соединения трубы горячей воды с водонагревателем, затем включите водонагреватель, откройте водяные клапаны и проверьте работу, ища утечки.
Ель / Кевин Норрис
Варианты существующего водонагревателя
При добавлении расширительного бака к существующему водонагревателю основная проблема заключается в том, чтобы найти для него место. Пространства может стать немного тесно, и вам, возможно, придется использовать различные трубы и фитинги, чтобы найти место для расширительного бака. Часто это будет означать замену медной гибкой линии на более короткую или длинную, а иногда и добавление дополнительных колен и труб к трубе холодной воды. При необходимости расширительный бак можно установить на расстоянии одного-двух футов от водонагревателя, при условии, что он правильно вставлен в линию холодной воды. Большинство профессиональных сантехников предпочитают заменять диэлектрический штуцер новым, когда к существующему водонагревателю добавляется расширительный бак.
Как установить расширительный бачок водонагревателя? (Пошаговое руководство)
Эмма (Специализированный персонал Sunrise)
Теперь, когда вы знаете правильный размер расширительного бака для воды для вашей системы, вы должны установить его в своем здании. К счастью, этот процесс не требует особых навыков. Вам понадобится только это руководство и несколько инструментов для выполнения этой задачи.
Но сначала вам нужно отправиться в магазин и купить бак. Вы можете купить устройство всего за 40 долларов, в то время как более крупные модели стоят несколько сотен долларов. Если вы хотите использовать изделие с нагревателем на 40–50 галлонов, выберите модель на 2 галлона.
Для крепления расширительного бачка можно использовать резьбовое соединение 3/4. Для идеальной подгонки вам придется разместить тройник над водонагревателем. Теперь вот шаги, необходимые для установки расширительного бака для воды.
Как установить расширительный бак водонагревателя

Шаг 1. Отключите воду и электропитание
Перекройте подачу воды к водонагревателю. Если ваш агрегат подключен к линии подачи с запорным клапаном, перекройте поток воды из линии подачи в ваше здание.
Если ваши устройства работают от электроэнергии, выключите выключатель. Для водонагревателя, работающего на газе, отключите подачу газа. Но если вы не знаете, как выполнить эту задачу, обратитесь за помощью к местному поставщику газа.
Шаг 2: Достаньте расширительный бачок и аксессуары
Найдите расширительный бачок, который подойдет для вашего агрегата. Вы можете сделать это, отметив размер нагревателя, прежде чем приобретать бак. Если вы доберетесь до строительного магазина, вы можете перепроверить размер.
Не забудьте взять сантехнический скотч и тройник. Вы также должны добавить несколько винтов (1,5 дюйма) и монтажные кронштейны.
Шаг 3: Подтвердите линию подачи холодной воды
Подойдите к линии подачи холодной воды и найдите ту, которая расположена горизонтально к водонагревателю. Эта линия понадобится вам для подключения к устройству.
Шаг 4: Установка расширительного бака
Поместите блок над трубой, подающей холодную воду, чтобы он находился рядом с нагревателем. Отметьте место на стене и просверлите несколько отверстий для монтажных труб. Вкрутите расширительный бачок и подсоедините линию подачи холодной воды.
Шаг 5: Присоедините бак отопителя
Головкой к нижней части разъема на расширительном баке, затем обмотайте это место сантехнической лентой и присоедините разъем к тройнику. Закрепите это соединение гаечным ключом. Не делайте это слишком туго.
Шаг 6: Восстановите подачу воды и электроэнергии к нагревателю
Включите подачу воды к нагревателю. Затем включите устройство, включив выключатели. Если ваш обогреватель работает на газе, закрепите трубу подачи газа и включите газ.
Шаг 7. Проверка расширительного бачка
Проверьте бачок, открыв кран. Затем подставьте руку под кран, чтобы проверить, горячая ли вода.
Как узнать, работает ли расширительный бачок?
Допустим, расширительный бак удерживает воду от воздуха с помощью диафрагмы. Если он размещен в конце водопроводной линии, обеспечивающей подачу холодной воды. Аккуратно ударьте по верхней и нижней части расширительного бачка.
Если бак звучит глухо, значит, он в идеальном состоянии. Но если вы слышите глухой удар, это означает, что вода попала в верхнюю камеру из-за поврежденной диафрагмы.
Коснитесь верхней и нижней части резервуара, чтобы проверить его температуру. Обычно нижняя часть должна быть теплой, поскольку в ней накапливается нагретая вода из бака. В верхней части вы должны чувствовать прохладу, так как она поддерживает холодный воздух.
Если в баке водонагревателя будет высокое давление при работе с неисправным расширительным баком, с клапана TPR будет капать вода.
Общие вопросы об установке расширительного бака водонагревателя
1. Обязательна ли по закону установка расширительного бака водонагревателя?
Да, особенно если вы используете закрытые системы водоснабжения. Однако его можно использовать в зданиях с открытыми системами водоснабжения. Не нужно беспокоиться о цене, так как она стоит менее 50 долларов.
2. Следует ли размещать расширительный бачок рядом с водонагревателем
?
Необходимо починить расширительный бачок возле водонагревателя. Вы можете разместить его в любом месте на линии подачи воды. В большинстве случаев он фиксируется буквой T на входе холодной воды, которая питает водонагреватель. Однако вы можете установить его со стороны линии подачи холодной воды.
3. Каков идеальный угол для моего расширительного бачка?
Расширительный бачок можно закрепить под любым углом. Но некоторые производители рекомендуют вешать его в вертикальном положении. Но любой другой вертикальный угол в порядке.
Просверлите отверстие в трубопроводе и закрепите хомуты. Таким образом, он совпадет с резьбовыми отверстиями бака. Но этот метод может быть разочаровывающим, так как позволяет разместить его в одном положении.
Если вы покупаете расширительный бак, он включает в себя седловидный фитинг. Этот фитинг используется для простой фиксации системы без нагревания или использования специальных инструментов. Он подходит к трубе, но имеет функции, которые могут подключаться к расширительному бачку.
Расширительный бак водонагревателя | Как работают расширительные баки
Что такое расширительный бак водонагревателя?
Вода расширяется при нагревании и, если ей некуда деваться, это может создать опасную ситуацию.
Представьте себе внутреннюю часть водонагревателя вашего дома со слишком высоким давлением внутри.
В прошлом накопившаяся под давлением вода просто сливалась обратно в городскую систему водоснабжения. Но это не всегда возможно. Если есть что-то, чтобы предотвратить этот выброс, вам понадобится еще одна защита, которая приводит нас к расширительному бачку водонагревателя.
Расширительный бачок водонагревателя – это дополнительная маленькая деталь, которая крепится к вашему водонагревателю. Он предназначен для обработки избыточной воды, которая накапливается. Таким образом, когда давление воды становится слишком высоким, она будет течь в ваш расширительный бак, а не повреждать водопроводные клапаны, арматуру и соединения вашего дома, что может привести к разрыву линии с неизмеримым ущербом и затратами.
При термическом расширении воды расширительный бак водонагревателя предотвращает нежелательное повышение давления. Вода расширяется примерно на 2% при нагревании с 50 ° F до 120 ° F.
Вы устанавливаете расширительный бак на линии от впускного клапана, который подает горячую воду в ваш дом. Бак состоит из двух секций, разделенных резиновым клапаном. Вода проходит через верхнюю часть, а в нижней находится сжатый воздух.
Именно это давление воздуха позволяет баку поглощать избыточное давление от вашего водонагревателя, что удерживает его от других систем вашего дома.
Поделитесь и сохраните этот рисунок, чтобы вернуться к нему снова!
Часто задаваемые вопросы о расширительных баках водонагревателя включают:
Что такое обратный клапан?
Обратный клапан — это механизм, предотвращающий обратный поток термически расширенной воды в неправильном направлении. Без расширительного бака повышенное давление может вызвать ненужную нагрузку на сантехнику, включая водонагреватель, и сократить срок их службы.
Обязательно ли устанавливать расширительный бачок на холодную сторону?
Хотя расширительные баки могут быть установлены на горячей стороне, мы настоятельно рекомендуем их устанавливать на холодной линии после запорного клапана.
Где должен быть установлен расширительный бак по отношению к водонагревателю?
Расширительный бак может находиться в любом месте вашей водопроводной системы, и его не нужно устанавливать в непосредственной близости от водонагревателя. Чаще всего он устанавливается с помощью «Т» на холодном входе в водонагреватель. Но функционально его можно установить в любом месте на линии холодного подвода.
Можно ли установить расширительный бачок под любым углом? Пт. 1
Расширительный бак можно установить под любым углом. Это будет противоречить информации, которая поставляется с любым расширительным баком, который вы покупаете в розничном магазине. В инструкциях по установке, которые поставляются с розничными расширительными баками, говорится, что бак должен быть установлен в подвесном вертикальном положении. Когда вы выбираете расширительный бак для розничной продажи, он поставляется с седельным фитингом. Это позволяет избежать пайки и упрощает монтаж расширительного бачка для обычного человека. Седловой фитинг просто зажимается на трубе и имеет резьбу, позволяющую прикрепить бак.
Можно ли установить расширительный бачок под любым углом? Пт. 2
Сначала вы просверливаете небольшое отверстие в существующей трубе. Далее крепится хомут так, чтобы отверстие совпадало с входным отверстием для расширительного бачка. Хотя это один из вариантов, мы не рекомендуем использовать эти фитинги по нескольким причинам. Они позволяют разместить бак только в одном положении (вертикально), и они ненадежны. Вместо этого мы рекомендуем впаивать в систему соответствующие фитинги или использовать оцинкованные фитинги.
Как узнать, нужна ли замена расширительного бачка водонагревателя
В то время как традиционный водонагреватель может прослужить 10-15 лет, расширительный бак может выйти из строя раньше этого срока. Во-первых, вы можете продлить срок службы вашего расширительного бака за счет правильной установки, обеспечивающей соответствие давления воздуха в баке давлению воды в вашем доме. Вы можете предотвратить дорогостоящую аварию, периодически осматривая расширительный бачок. Если вы видите, что под баком или рядом с фитингами капает вода, клапан может быть заблокирован. Это может произойти из-за мусора, например, месторождений полезных ископаемых. У вас также должен быть механизм для проверки давления, например, манометр для воды, который может сказать вам, правильно ли работает бак или повреждена ли диафрагма. Расширительный бак водонагревателя часто можно заменить без замены всей системы.
Кому нужен расширительный бачок водонагревателя?
Если у вас «закрытая система», то есть есть предохранитель обратного потока или другое устройство, которое не позволит вашей воде течь обратно в водопровод, тепловое расширение приведет к значительному увеличению давления в водопроводе вашего дома. система.
В этих условиях не только у вас должен быть расширительный бак, но и в некоторых муниципалитетах. Кроме того, производитель вашего водонагревателя может аннулировать вашу гарантию, если у вас закрытая система и вы не получите эту защиту.
Вам не нужен расширительный бачок водонагревателя, если у вас безбаковый водонагреватель, так как в нем нет бачка и нет повышения давления. Аналогичным образом, если ваш дом подключен к открытой системе водоснабжения, где избыток воды возвращается в городское водоснабжение, это не создаст никакой нагрузки на водопроводную систему вашего дома.
Позвоните (425) 636-7038

для быстрого обслуживания-
Нужен ли мне расширительный бак на мой водонагреватель?
Требуется ли для работы вашего водонагревателя расширительный бак бака горячей воды , зависит от типа вашей водопроводной системы. В домах есть открытая или закрытая водопроводная система водонагревателя, и если у вас последняя, то вам понадобится расширительный бак, чтобы ваш водонагреватель работал.
В большинстве новых домов используется закрытая водопроводная система, а не открытая, поэтому вполне возможно, что вашему водонагревателю нужен расширительный бак. Ниже мы ответим на другие вопросы, например, что такое расширительный бак, какую роль он играет и т. д.
Что такое расширительный бак?
Расширительные баки являются компонентом водонагревателя. Бытовые расширительные баки очень похожи на небольшие пропановые баллоны с воздушным клапаном наверху и резьбовым соединением на дне. Обычно они размером с баскетбольный мяч, но могут быть намного больше для больших водонагревателей.
Для чего нужен расширительный бак?
Для поддержания работоспособности системы водонагревателя часто требуется расширительный бак. Как мы уже упоминали, водопроводная система бывает открытой или закрытой. В открытой системе водонагревателя любая вода, которая увеличилась в объеме и давлении из-за нагрева, свободно проходит из накопительного бака в линию подачи холодной воды, в конечном итоге проходя через городскую систему водоснабжения, если давление достаточно высокое.
В открытых системах водоснабжения ничто не препятствует повышению давления воды, поэтому давление в открытых системах равно давлению подачи.
Однако в закрытой системе водонагревателя вода не может расширяться сверх того, что позволяют клапаны в системе. Эти значения обычно включают контрольное значение, редукционный клапан, предотвращение обратного потока, смесительный клапан и иногда другие. Закрытая водопроводная система препятствует обратному течению воды, то есть она не попадет обратно в городскую сеть после попадания в трубопровод вашего дома.
Итак, для чего нужен расширительный бачок водонагревателя? В замкнутой системе водоснабжения расширительный бак горячей воды содержит повышенное давление и расширенную воду.
Расширительный бак устанавливается на трубу подачи воды водонагревателя и предназначен для компенсации теплового расширения воды, возникающего при нагревании воды. Расширительный бак предотвращает слишком высокое давление воды, тем самым защищая вашу систему водоснабжения от перегрева, повреждения или даже взрыва.
Без расширительного бака бака для горячей воды в закрытой водопроводной системе давление воды может нарастать и нарастать, становясь достаточно высоким, чтобы повредить клапаны, сантехнические приборы, трубы подачи и даже сам водонагреватель, вызвав утечку воды из водонагревателя и другие серьезные вред. Правильно установленный расширительный бак поглощает избыточное давление и предотвращает подобные проблемы.
Как долго они служат?
Существует множество переменных, которые делают прогнозирование ожидаемого срока службы расширительного бака трудным или даже невозможным. Качество бака, навыки специалиста по установке, качество воды и правильная накачка — все это влияет на то, как долго прослужит ваш расширительный бак. Некоторые резервуары служат всего два года, а другие — целых восемь.
Всегда доверяйте установку расширительного бака квалифицированному специалисту и заменяйте его не позднее, чем через год после истечения гарантии на расширительный бак. В противном случае вы можете столкнуться с большим ущербом от воды и без гарантии, чтобы помочь вам.
Гарантия на большинство расширительных баков составляет от одного до пяти лет, поэтому рассчитывайте заменять свой каждые два-шесть лет и всякий раз, когда вам нужно заменить нагреватель горячей воды.
Расширительный бак какого размера мне нужен?
Вам может быть интересно, как установить расширительный бачок водонагревателя, но вы не сможете сделать это, не зная, какой размер вам нужен. Размер необходимого расширительного бака зависит от размера вашего водонагревателя. Чем больше водонагреватель, тем больше должен быть расширительный бак. Не существует варианта «один размер подходит всем».
Необходимо учитывать два фактора: мощность вашего водонагревателя (которая обычно указана на заводской этикетке водонагревателя) и давление воды в доме (которое измеряется в фунтах на квадратный дюйм и обычно определяется по счетчику воды в вашем доме). манометр).
После того, как вы определили мощность вашего водонагревателя и давление воды в доме, вы можете найти подходящий расширительный бак, используя графики размеров или проконсультировавшись с лицензированным сантехником. Обычно расширительный бак на 2 галлона работает с водонагревателем емкостью от 40 до 60 галлонов и давлением от 40 до 50 фунтов на квадратный дюйм. фунтов на квадратный дюйм
Если вам интересно , как установить расширительный бак водонагревателя, поговорите со своим сантехником, чтобы получить точную информацию для вашего конкретного водонагревателя.
Не ждите, пока обрушится вода
John C. Flood готов ответить на ваши вопросы, предложить вам качественные услуги и всегда предоставить лицензированных, обученных специалистов для всех ваших сантехнических проектов. Если вам нужен кто-то, кто продиагностирует вашу водопроводную систему, определит, какой расширительный бак вам нужен, или установит расширительный бак, не стесняйтесь обращаться к нам за дополнительной информацией.
Мы даже предлагаем скидку 75 долларов на любую установку водонагревателя.
Никогда не стоит ждать, пока произойдет повреждение водой, чтобы вызвать профессионала для осмотра вашей водопроводной системы.
Где установлены расширительные баки: Иллюстрированное руководство
Даже прежде чем мы посмотрим, где установлены расширительные баки и на горячей или холодной линии, нам нужно понять, что включает в себя бак. Расширительный бак — это защитное устройство, устанавливаемое в системе отопления для защиты арматуры и труб в водопроводной системе, не оснащенной обратным клапаном или обратным клапаном.
В большинстве случаев в соответствии с местными сантехническими нормами при установке нового водонагревателя в городском водопроводе необходимо установить расширительный бак.
Расширительные баки устанавливаются на трубу холодной воды над водонагревателем. Как правило, расширительные баки устанавливаются в вертикальном положении. Однако их можно установить перевернутыми или на боку, при условии, что они закреплены ремнями для поддержки. Расширительный бак водонагревателя представляет собой небольшой заполненный воздухом бак, который действует как расширительная камера для контроля увеличения объема воды, создаваемого при нагревании и расширении воды.
В этой статье рассказывается, где устанавливается расширительный бак и как самостоятельно управлять установкой.
Почему важен осмотр дома
Включите JavaScript
Почему важен осмотр дома
Как работает расширительный бачок
Расширительный бачок необходим при определенных обстоятельствах и может помочь водонагревателю прослужить дольше. Все мы знаем, что вода расширяется при нагревании. Без расширительного бака, подключенного к водонагревателю, любая закрытая водопроводная система может серьезно повредиться из-за теплового расширения.
Например, когда вы нагреваете воду с 50 до 120 градусов по Фаренгейту, ее объем увеличивается примерно на 2%. Если он у вас есть, он обеспечивает пространство для расширения горячей воды, снижая избыточное давление на трубы, арматуру и резервуар для воды.
Расширительные баки незаменимы в закрытых водопроводных системах. Обратные клапаны или предохранительные клапаны препятствуют обратному поступлению расширяющейся воды в центральный узел водоснабжения. Он состоит из двух разделов; первая имеет воздушную камеру, находящуюся под давлением при расширении диафрагмы, а другая секция принимает расширяющуюся воду при ее нагревании.
Расширительные баки могут быть обязательными
Для установки водонагревателя требуется разрешение на установку сантехники. Вы узнаете о требованиях к расширительному баку, когда подаете заявку на разрешение на сантехнику. Однако в большинстве случаев местные власти могут заставить вас установить резервуар для воды там, где у вас есть водонагреватель.
Однако в расширительном баке для воды нет необходимости, если в вашей системе нет обратных клапанов или клапанов ограничения давления. Если в вашей системе есть эти клапаны, было бы разумно установить бак, даже если ваш местный кодекс не делает это обязательным.
Где установить расширительный бак
Где установить новый расширительный бак? Сначала используйте тройник над водонагревателем на трубе подачи холодной воды. Резервуар обычно располагается горизонтально.
Однако в случаях ограниченного пространства бак можно установить вертикально. Сантехнические фитинги, которые вам потребуются для установки, будут зависеть от типов имеющихся у вас труб и ориентации резервуара.
Соединения при монтаже выполняются с использованием медных фитингов и труб. Расширительный бачок имеет 3/4-дюймовый фитинг, соединенный с трубой холодной воды с помощью тройника и резьбовых, припаянных или коротких труб.
https://youtu.be/yvV6tpZdqfIВидео не может быть загружено, так как отключен JavaScript: КАК УСТАНОВИТЬ РАСШИРИТЕЛЬНЫЙ БАК НА ВОДОНАГРЕВАТЕЛЕ (https://youtu.be/yvV6tpZdqfI)
Расходные материалы и инструменты, необходимые во время Установка
При установке расширительного бака необходимо иметь наготове различные расходные материалы и инструменты, указанные ниже:
Медный тройник ¾ дюйма
Лента для уплотнения труб
Терморасширительный бак
¾ дюйма медная труба
Медные гибкие трубы
Диэлектрический ниппель водонагревателя
Сантехническое оборудование для пайки
Плоскогубцы или трубный ключ
Не менее двух медных штуцеров с внутренней резьбой ¾ дюйма
Дополнительный медный фитинг
¾ дюйма 10
Подготовка к установке расширительного бачка
Если у вас уже есть расширительный бачок и вы хотите добавить еще один сверху, вам необходимо сначала слить воду из водонагревателя. Перед началом работы необходимо убедиться, что у вас достаточно места над водонагревателем для размещения расширительного бака.
Если вы делаете совершенно новую установку, ничего сливать не нужно. Поэтому лучше сразу перейти к процессам установки бака. Во-первых, давайте посмотрим, как можно подготовиться к установке, спустив бак:
Первым делом отключите магистральную подачу воды, которая подключается непосредственно к стороне холодной воды водонагревателя.
Затем вы можете подсоединить шланг к сливному клапану под обогревателем и провести его к другому концу ближайшего слива.
Сбросьте давление в баке водонагревателя, открыв слив на горячей стороне доводчика и водонагревателя. Не открывайте клапан слишком быстро или слишком сильно; это может привести к соскальзыванию со слива.
После слива в течение нескольких минут слегка приоткройте клапан T&P, чтобы проверить давление. Если давления нет, перейдите к шагу 5. Если вы заметите некоторое давление, подождите несколько минут, а затем повторите шаг 4.
Наконец, вы можете перекрыть кран и перекрыть сливной клапан, как только заметите, что давление отсутствует. большее давление от водонагревателя.
Этапы установки расширительного бака
После подготовки пришло время для установки. Однако сначала есть шаги, которые вы должны выполнить, если хотите добиться успеха. Давайте посмотрим на эти шаги:
Составьте план
Ничто успешное не начинается без плана. Даже самые успешные военные экспедиции начинаются с плана на бумаге. Для этого проекта вам нужен хороший план для прокладки ответвления к расширительному баку от системы подачи холодной воды бака горячей воды.
Пожалуйста, нарисуйте схему. Вы также можете приобрести подходящие фитинги, которые потребуются для работы линии от расширительного бака до тройника, вставленного в линию подачи холодной воды. Если вам повезет, вам может понадобиться только один тройник и один фитинг на конце расширительного бака.
Обычно требуется как минимум одно колено.
Выберите место
Установка может быть более простой, если в вашей квартире есть линии PEX. Если есть медные линии, то все по-прежнему выполнимо, но может быть как-то сложно. Первым шагом здесь является определение точного места, где вы хотели бы установить расширительный бак.
Расширительный бак должен быть установлен над водонагревателем на 18 дюймов. Он также должен быть ближе к водонагревателю.
Сомневаюсь, что вы видели некоторые из них, соединенные с медной трубой, торчащей прямо в воздухе. Хотя это все еще может работать, это не рекомендуется. Если медная труба порвется в любой точке, ваш подвал превратится в бассейн.
Вам стоит поберечь свои силы и приобрести универсальное крепление расширительного бачка. Эти крепления подходят почти к каждому танку и, скорее всего, защитят ваш.
Приобретение соответствующего оборудования
Помимо кронштейнов бака и расширительного бака, необходимо приобрести дополнительное оборудование. К ним относятся несколько фитингов, немного тефлоновой ленты для надежного соединения и фитинг, который соединяет расширительный бак с водопроводными линиями.
Можно использовать фитинги PEX push to link. Однако, если у вас есть медь, вы можете сделать одно из следующих действий: купить насадку PEX, которая подходит для фитингов, потому что они соединяют PEX и медные трубы, или приобрести медный фитинг и научиться паять его.
Возможно, вам придется отрезать небольшую часть медной трубы подачи холодной воды, прежде чем вставлять тройник PEX. Однако это несложная задача, которую вы можете выполнить самостоятельно.
Если у вас есть трубы из оцинкованной стали, пришло время их заменить.
Монтажный кронштейн и подготовка бака
Первое, что вы должны сделать, это прикрепить соединительный фитинг к концу расширительного бака с помощью тефлоновой ленты. Было бы лучше, если бы вы помнили, что фитинг, который вам нужен на стороне, соединяющейся с вашим расширительным баком, имеет внутреннюю резьбу ¾. С другой стороны, ваша медная труба или размер PEX составляет ½ дюйма.
Можно приступать к установке кронштейна расширительного бачка. Монтаж необходим перед тем, как прикрепить расширительный бачок.
СОВЕТ : Всегда проверяйте, доступен ли воздушный клапан на противоположной стороне водопровода и достаточно ли места для крепления велосипедного насоса. В какой-то момент он вам понадобится, если вам нужно отрегулировать давление. Например, если давление воды ниже или выше 50 фунтов на квадратный дюйм, вы должны сбросить давление или накачать бак, чтобы соответствовать давлению в системе водоснабжения. Добейтесь давления как можно ближе к 50 отметкам. Перед установкой бака необходимо проверить и отрегулировать давление.
Отключите подачу воды и установите резервуар
В этот момент отключите подачу воды в ваш дом. Лучше всего открыть самый нижний кран, чтобы сбросить давление воды из водопроводных линий. Далее можно отключить водонагреватель и установить расширительный бак на кронштейн бака.
Добавьте тройник
Держите или положите полотенце ниже точки, где вы будете вставлять тройник в линию холодной воды бака для горячей воды. Вы заметите остаточную воду, которая будет протекать. Затем вы можете отрезать линию подачи там, где вы хотели бы вставить тройник.
Используйте тройник, чтобы оценить, сколько вы должны отрезать линию, чтобы тройник подходил. Затем, в зависимости от того, как вы используете PEX, вы можете согнуть его, чтобы вам вообще не пришлось вырезать какую-либо часть.
Обратите внимание на направление расширительного бачка, и линия между тройником будет проходить. Вы должны вставить тройник таким образом, чтобы соединение, ведущее к вашему расширительному бачку, было обращено в этом направлении. Затем надавите и прижмите два других соединения к тройнику.
Подсоедините расширительный бачок к тройнику
Отрежьте кусок полиэтилена, который проходит между тройником и расширительным бачком. Если между этими двумя есть какие-либо другие фитинги, вам придется отрезать несколько кусков PEX, чтобы соединить их.
Тест контроля качества
После того, как вы подсоединили все фитинги и вся линия между подачей холодной воды и баком запущена, вы можете проверить герметичность. Краны, которые вы открыли для слива воды и давления, в этот момент должны оставаться открытыми.
После этого вы сможете открыть вентиль, соединяющий ваш дом с водопроводом. Закройте кран, как только увидите, что из него вытекает непрерывный поток воды. Убедитесь, что на всех установленных вами фитингах нет утечек.
При обнаружении протечек следует перекрыть подачу воды в дом, снова слить воду и давление, используя тот же кран, и проверить новые соединения фитингов. Протекающие потребуют большего нажатия или обжатия, чтобы получить лучшее соединение.
Убедившись, что соединение установлено, снова выполните процесс включения.
Горячая вода
Наконец, перезапустите бак горячей воды.
Нужна дополнительная информация о расширительных баках водонагревателя? Посмотрите это видео на YouTube ниже.
https://youtu.be/NGygvtP6SdkВидео не может быть загружено, так как отключен JavaScript: Что это за танк? Как заменить и обслуживать расширительный бачок водонагревателя (https://youtu.be/NGygvtP6Sdk)
Почему расширительный бачок находится на стороне холодной воды?
Как мы видели выше, расширительный бачок водонагревателя располагается на стороне холодной воды в системе водоснабжения. Это может быть связано с тем, что бак не утеплен.
Когда расширенные объемы воды попадут в бак, он будет охлаждаться из-за близости к холодной воде. Таким образом, расширенная вода проходит через холодную воду перед выходом из крана.
Должен ли мой расширительный бачок быть горячим?
Один из самых частых вопросов – должен ли быть горячим расширительный бачок водонагревателя. К сожалению, прямой ответ – нет. Верхняя часть емкости должна быть теплой, а нижняя – комнатной температуры.
