Владимир
Здравствуйте!
Хочу выбрать место расположения врезного в стену электрического щита в загородном доме. Выбора два: при входе в дом в коридоре, что не хочется делать, или же в котельной дома. Котельная совмещена с домом, имеет отдельный вход только с улицы, размеры 2м*3м, там будет находиться котел, система очистки воды, отопления и т.п. В следующем году планируется подключить газ, есть предварительная схема подключения газа, так вот по схеме от котла или от газовой трубы расстояние до электрического щита будет от 1,5 -2,0 метров. Возможен ли электромонтаж в котельной врезного в стену электрического щита с УЗО и автоматами без дополнительной защиты кабелей и щита? Все подводящие кабели к щиту также встроены в стену.

Читал пункт ПУЭ 2.1.56, но так и не понял ответ на данный вопрос.
Заранее спасибо.

Ответ:
Непонятно, что за силовой щит Вы хотите установить в котельной.

Если разговор идёт об электромонтаже ВРУ (вводно-распределительном устройстве), то его необходимо устанавливать вне помещения котельной.

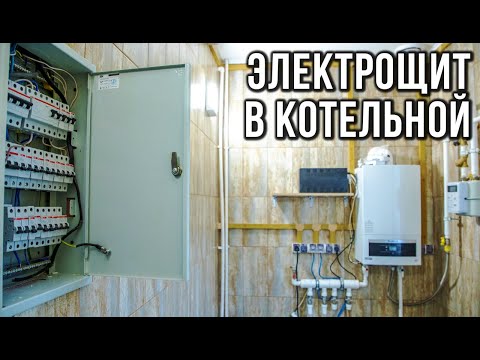

В помещении котельной допускается устанавливать силовой щит только во взрывозащищённом исполнении в соответствии с категорией и
группе взрывоопасной смеси.

ПУЭ-7
7.1.28

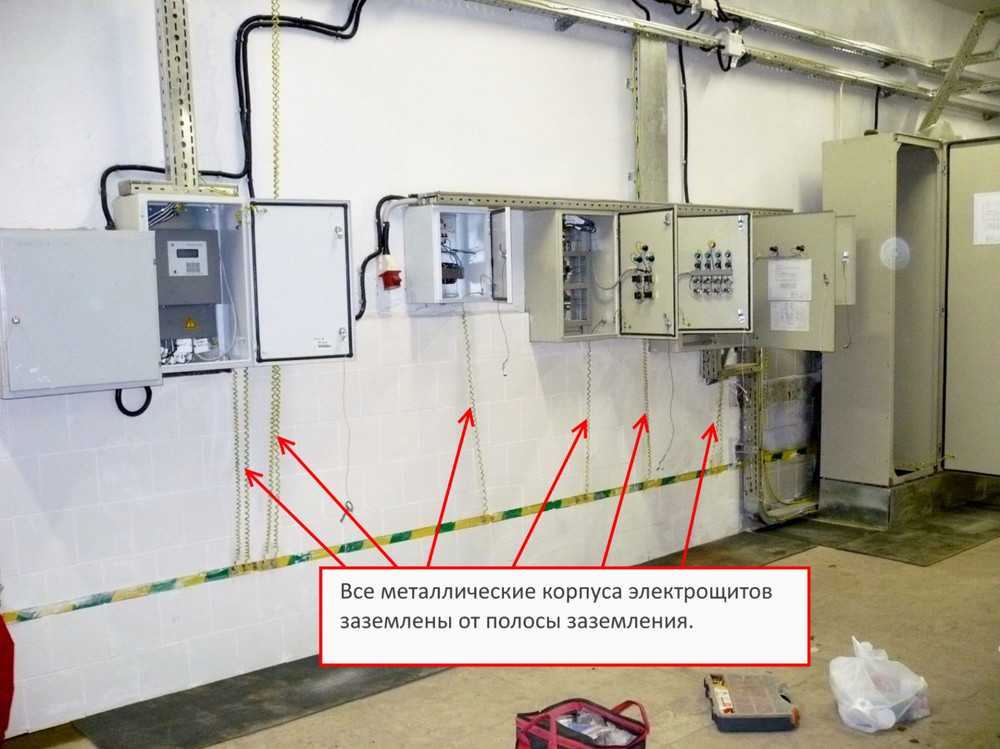

ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления. ВУ, ВРУ, ГРЩ могут размещаться в помещениях, выделенных в эксплуатируемых сухих подвалах, при условии, что эти помещения доступны для обслуживающего персонала и отделены от других помещении перегородками с пределом огнестойкости не менее 0,75 ч.

При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IР31.
Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

ПУЭ-6
ОТКРЫТЫЕ ЭЛЕКТРОПРОВОДКИ ВНУТРИ ПОМЕЩЕНИЙ
2.1.56
При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, — не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.

При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение.

2.1.57
При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм.
Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от воздействия высокой температуры либо должны иметь соответствующее исполнение.

7.3.38
Классификация взрывоопасных зон приведена в 7.3.40-7.3.46. Класс взрывоопасной зоны, в соответствии с которым производится выбор электрооборудования, определяется технологами совместно с электриками проектной или эксплуатирующей организации.

7.3.48
В помещениях отопительных котельных, встроенных в здания и предназначенных для работы на газообразном топливе или на жидком топливе с температурой вспышки 61 °С и ниже, требуется предусматривать необходимый минимум взрывозащищенных светильников, включаемых перед началом работы котельной установки. Выключатели для светильников устанавливаются вне помещения котельной.
Электродвигатели вентиляторов, включаемых перед началом работы котельной установки, и их пускатели, выключатели и др., если они размещены внутри помещений котельных установок, должны быть взрывозащищенными и соответствовать категории и группе взрывоопасной смеси. Проводка к вентиляционному электрооборудованию и светильникам должна соответствовать классу взрывоопасной зоны.

Прочая и полезная информация

Прочая и полезная информация

• Электромонтажные работы были проведены некачественно, куда и к кому обращаться с требованием на устранения неполадок?

  Аркадий Здравствуйте! Полгода назад произошел пожар в межэтажном щите (щиток на лестничной площадке). Авария была устранена аварийной службой. Видимо ремонтные электромонтажные работы были проведены не так как надо. Теперь, в часы …

• Какими нормативными документами регламентируется установка резервных автоматических выключателей в щитах 0,4 кВ?

  Денис Скажите, пожалуйста, каким нормативным документом в РФ регламентируется установка резервных автоматических выключателей в щитах 0,4 кВ? Заранее спасибо. Ответ: В соответствии с правилами устройства электроустановок при проектировании и реконструкции электроустановок должны быть .

  ..

• Мы обязаны провести электромонтажные работы по разделению электрических сетей в электроустановке?

  Игорь Владимирович Здравствуйте! У нас на предприятии проводили электроизмерения. Электролаборатория выписала дефектную ведомость, где записала, что в пищеблоке холодильное оборудование и технологическое оборудование запитано от одного силового щита и на одной …

• Модернизация электроснабжения электросети и ремонт электропроводки

  Модернизация силового щита Безупречное электроснабжение — важнейшая задача для бесперебойной работы нашего электрооборудования. Почти все сталкивались с такими неисправностями, когда при работе на компьютере отключается электроэнергия и пропадает вся информация, которая …

• Как убрать чужую электроустановку с моего частного дома?

  Анастасия Здравствуйте. У меня сложилась следующая ситуация. Я владела двумя соседними зданиями (одноэтажные дома). Был заключен договор с энергосбытом на мое имя на снабжение электричеством.

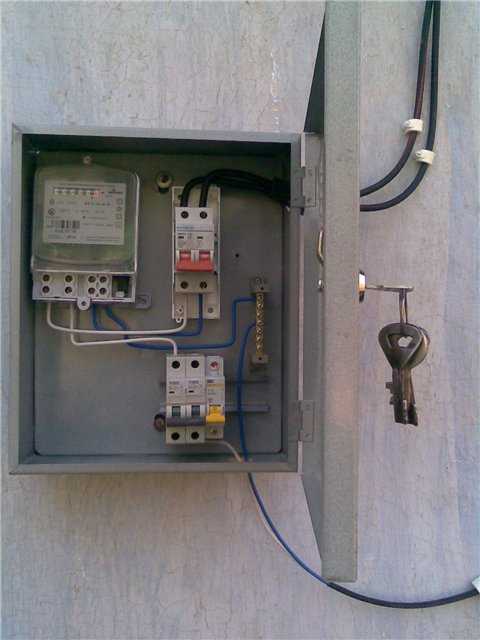

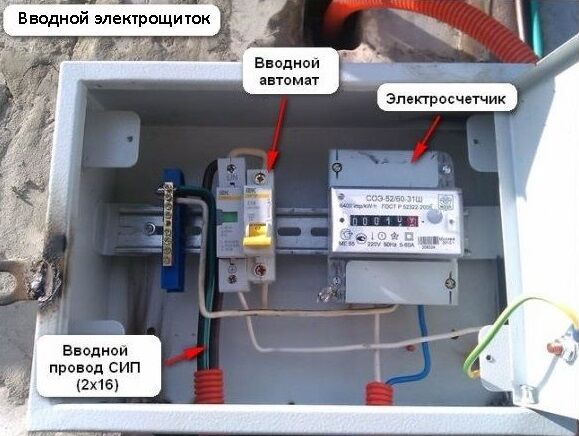

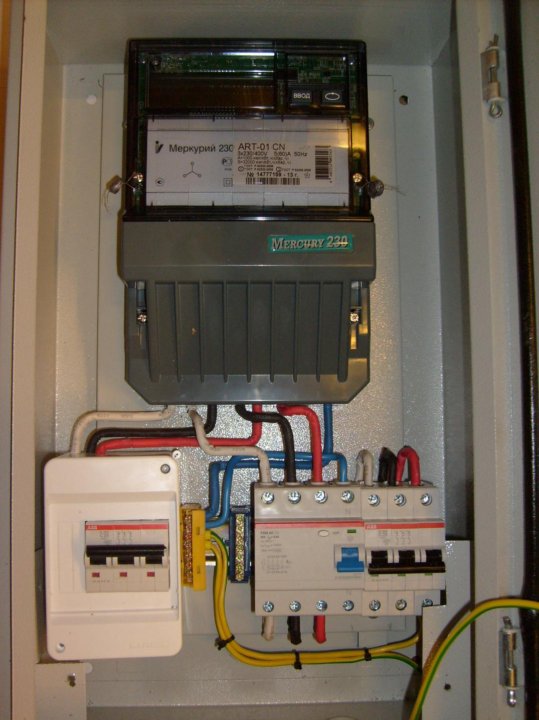

  Ввод (электрический щиток) электричества в здание …

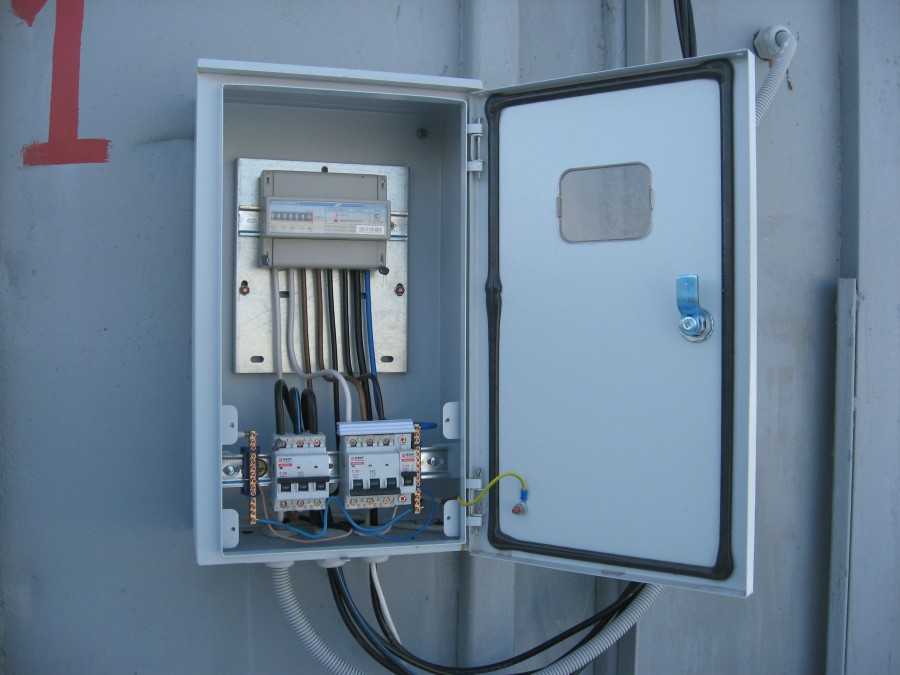

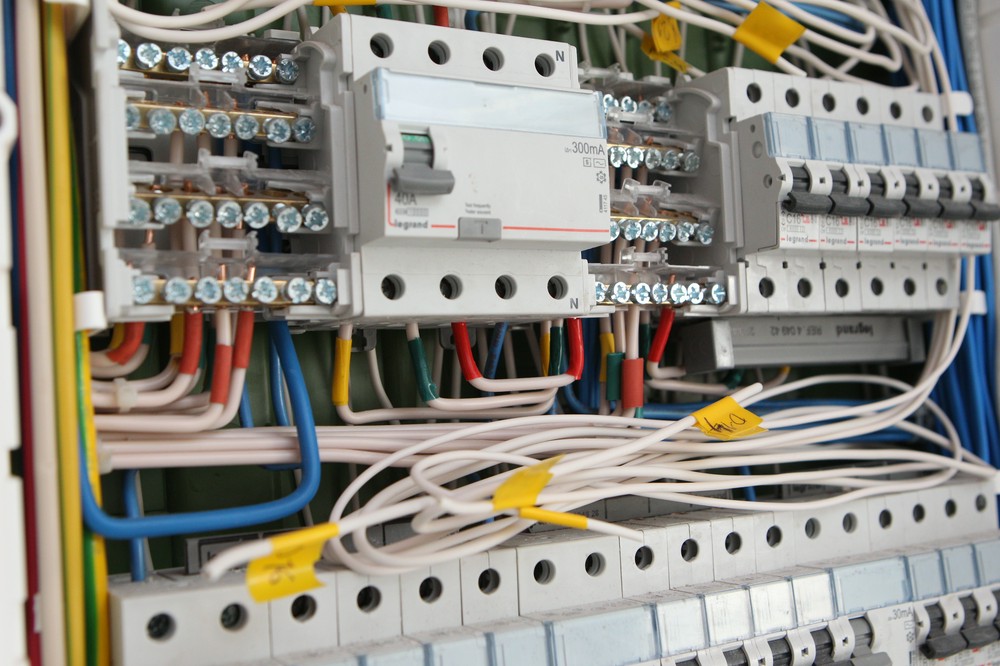

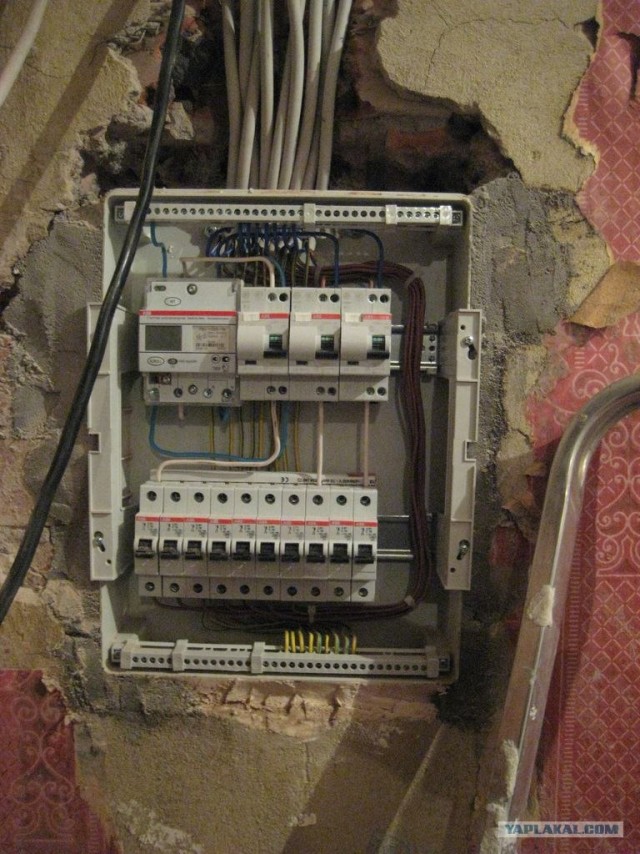

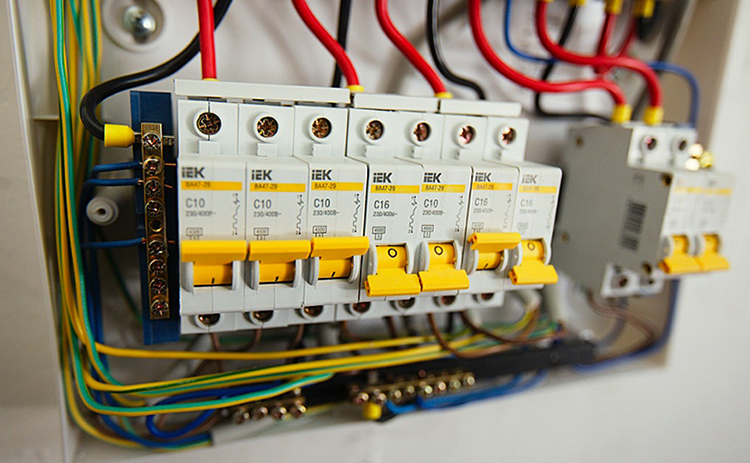

Где лучше установить распределительный щиток, и сколько их должно быть

Где и в каких местах оптимально установить распределительный щиток? Почему важность установки распределительного устройства первостепенна? В статье дана подробная информация касательно установки силовых щитов в конкретных зданиях: в домах, на дачах, в коттеджах.

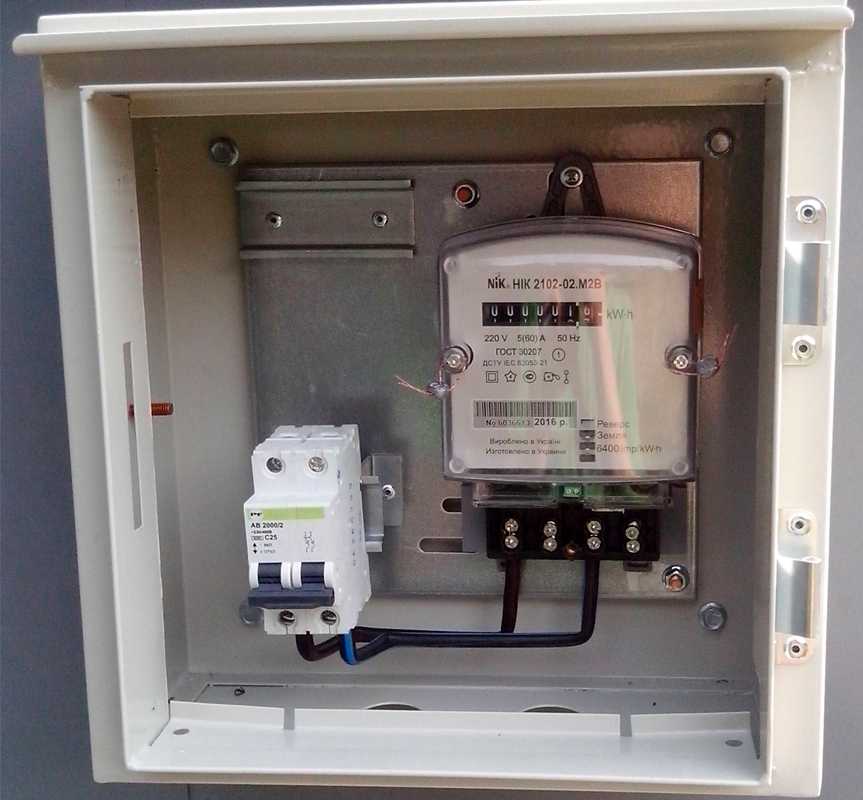

Распределительный щит — это коробка, внутри которой установлены счетчики электроэнергии и защитные устройства сети.





Важность установки распределительного устройства



Автоматический выключатель зачастую может не справиться со своими задачами. Обычно это происходит в случаях, когда сломавшийся прибор располагается на большом расстоянии (около ста метров) от защитного устройства сети, либо в случае неисправностей самого устройства защитного отключения [далее по тексту — УЗО].

 Изоляция проводов может воспламениться в любую секунду, а потому важно максимально быстро попасть к распределительному щитку.



Пока вы расчищаете путь к распределительному щитку, дом попросту может сгореть! — И это не шутки.





Существует целый ряд требований и рекомендаций касательно того, где должен быть установлен электрический шкаф и каким образом обустроен.



Где можно установить распределительный щиток?

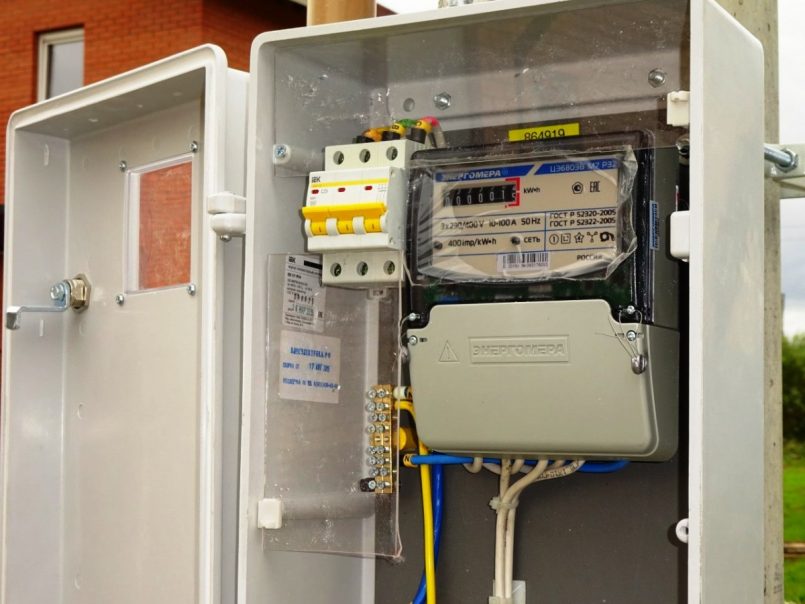

– На открытом воздухе.

Щиток должен находиться в отлично проветриваемом помещении. Естественная вентиляция предпочтительнее принудительной. Последняя в случае отключения электроэнергии в доме перестает работать, что может создать определенные проблемы.



– Подальше от горючих материалов.

Распределительный щиток запрещается устанавливать в пожароопасных местах. А именно: в котельных, в непосредственной близости от резервуаров с газом и в остальных местах, где есть в наличии легковоспламеняющиеся вещества.



– В легком доступе.

Помещение щитовой ни в коем случае не должно быть складом ненужных вещей. Постарайтесь обеспечить свободный доступ к щитку. Иначе вы не сможете оперативно обесточить сеть в случае возникновения аварии.



– На свету.

Если есть возможность, обеспечьте доступ естественного света в помещение, где установлен щиток, чтобы мастер смог устранить неисправности в распределительном устройстве, не прибегая к использованию фонариков.





В доме количество щитков зависит от его площади, а также от сложности разводки электропитания.



Разберем конкретные ситуации



На даче — 1 силовой щит



Для небольших дач, а также для домов, общей площадью не более двухсот квадратных метров достаточно одного распределительного щита, установленного на вводе электроэнергии. Составляющие электрического щитка — это мощный вводный автомат, который контролирует всю цепь домового электроснабжения, а также счетчик. Имеется и несколько автоматических выключателей, размером поменьше. Обычно один из выключателей контролирует розеточную сеть, а еще один — сеть освещения. Остальные выключатели имеют узкую специализацию, защищая конкретные приборы: стиральные машины, электрические каменки в саунах, электроплиты… Тут размещается и УЗО: одно общее и несколько дополнительных.





В большом доме – должно быть несколько



Для крупных домов и коттеджей одного щитка на вводе будет маловато. Поэтому их должно быть несколько. В таких домах большая протяженность электропроводки, поэтому автоматический выключатель может срабатывать со значительной задержкой. Бывают случаи, что он и вовсе не срабатывает.



Полезно знать: электрические щиты вовсе необязательно устанавливать на отдаленных участках, в «подземелье». Современные материалы позволят лаконично вписать вводно-распределительное устройство в интерьер квартиры.

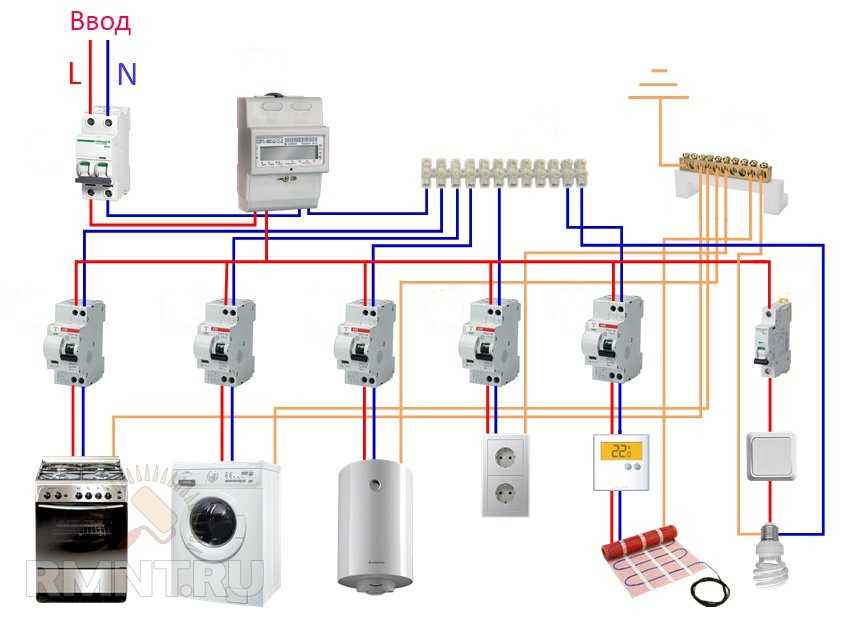

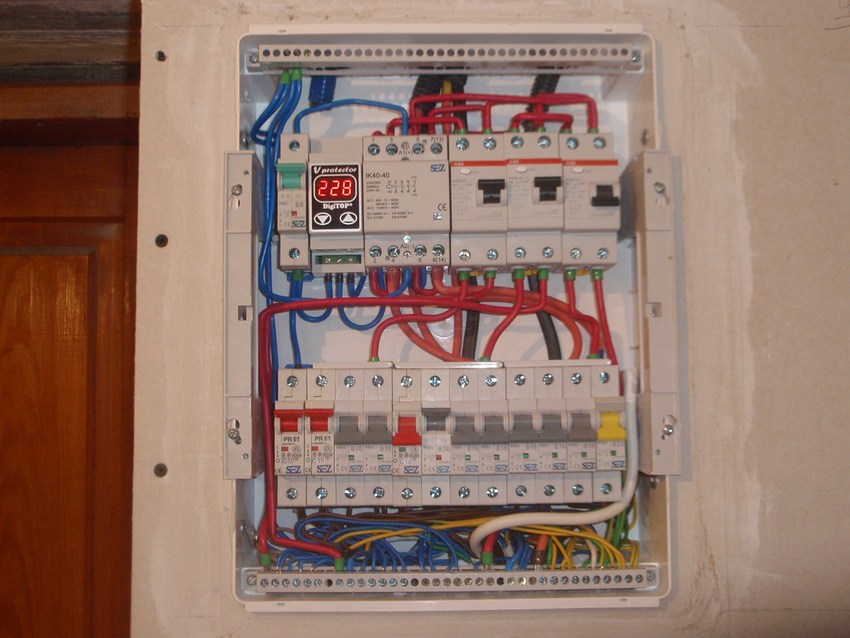

В доме желательна следующая схема: 1 общий шкаф распределительный на вводе электроэнергии в дом плюс  несколько дополнительных распределительных устройств на каждом этаже. Внутри первого распределительного шкафа монтируется счетчик, общее УЗО, вводный автомат. В прочих распределительных щитках располагаются автоматические выключатели розеточной сети и сети освещения данного этажа. Присутствует и группа УЗО, контролирующая те же участки. Подобная схема позволяет уменьшить расстояние от электроприборов до защитных устройств. В случае возникновения неисправностей обесточивается не весь дом, а лишь отдельный этаж или только комната. При этом упрощается и поиск причины срабатывания защитного устройства.



Итоги и выводы:



Подводя итоги вышесказанному, отметим, что владельцу непременно нужно знать, где  должен быть установлен щиток в квартире/доме/коттедже. И в каком количестве — тоже. Это ценная и полезная информация для обеспечения пожарной безопасности.

Котельная в частном доме — схема, устройство и монтаж котельной в частном доме

Оборудование для обогрева коттеджа при правильной его эксплуатации – источник тепловой энергии, создающий комфортный для проживания человека температурный режим. Однако котельная в частном доме может стать причиной пожаров, взрывов и других аварийных ситуаций при ненадлежащем соблюдении установленных требований и правил ее установки и эксплуатации.

Основные виды котельных в частных домах

Все котельные можно разделить:

1. По месту расположения

Существует несколько вариантов расположения котельной относительно коттеджа. Выбор происходит индивидуально и зависит от ряда факторов. Например, конструкции и мощности, заложенного бюджета, наличия свободного пространства. Котельная может быть:

• Встроенная

Это экономичный вариант – не требуется строительство нового здания. Помещением под размещение котла служит одна из комнат коттеджа. Она должна отвечать требованиям СНиП по пожарной безопасности и шумоизоляции.

• Пристроенная

Такая котельная размещается рядом с коттеджем, например, в гараже или может быть сделана в любом здании, которое имеет с ним общую стену. Ограничений по используемому оборудованию в данном случае нет. Однако, как и в предыдущем варианте, необходимо соблюдение всех противопожарных норм.

Желательно, чтобы котел не находился в смежной комнате с гостиной или спальней. Это необходимо предусмотреть из-за высокого уровня шума, который могут создавать отдельные типы дизельных или газовых котлов.

• Отдельно стоящая

Оборудование размещается в отдельном здании, которое удалено от частного дома. Это универсальный вариант.

Котельная вне коттеджа обладает своими плюсами и минусами. Основной плюс – в ней можно устанавливать любые котлы (при условии соблюдения норм пожарной безопасности).

Основной недостаток — высокая цена, связанная со строительством дополнительного здания. Также, необходимо купить теплотрассу. Теплотрасса от котельной до коттеджа увеличивает общую цену, но не рекомендуем Вам на ней экономить. Целесообразно купить теплотрассу заводского исполнения и минимизировать этим тепловые потери и риски, связанные с образованием утечек.

• Модульная

Они собираются в заводских условиях, и на Объект поставляются уже полностью готовые к работе.

В основном они бывают дизельные и газовые. Такие модульные мини системы ставятся рядом с коттеджем и используются, как временный, так и постоянный вариант.

Их стены представляют собой сэндвич-конструкцию. Между двумя стальными окрашенными листами находится слой утеплителя толщиной 4-7 см. Их содержимое такое же, как и в других вариантах. Они могут быть изготовлены в мобильном исполнении, и установлены на шасси грузовиков.

1. По типу используемого топлива

В зависимости от вида топлива они могут быть:

• Газовые

Обладают лучшими экономическими показателями в разрезе эксплуатационных расходов. Также отличаются высоким уровнем комфорта использования.

Но в части расходов на оборудование, согласование и подключение к магистральным газовым сетям они относятся к разряду самых затратных.

Если нет доступа к магистральному газу, то можно выполнить монтаж котельной на сжиженном газе. Основными трудностями в этом случае может стать – с размещение газгольдера и очень жесткими требованиями безопасности.

• Твердотопливные

Они имеют существенный недостаток. Котлы этого типа требуют загрузки топлива каждые несколько часов.

Исключение составляют появившиеся не так давно пеллетные котлы. Их главным достоинством выступает длительный цикл работы на одной закладке топлива и полная автоматизация работы

• Жидкотопливные

Котел на дизельном топливе ограничен главными недостатками — высокой ценой топлива, шумом горелки, выделением неприятного запаха во время работы, стоимостью и проблематикой размещения емкостей для хранения топлива

• Электрические

Электрические котлы относятся к разряду недорогих и экологически чистых. Но высокие расходы на электроэнергию в процессе эксплуатации перечеркивают все положительные стороны

Требования к котельной

Обустройство котельной в частном доме предполагает выполнение ряда нормативных требований, как к самому помещению, так и к особенностям установки оборудования. Основные правила изложены в СНиП 42.01.2002 и СНиП 41.01.2003.

Общими требованиями для всех видов котельных являются:

• Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича. Все материалы внутренней отделки должны обладать огнеупорными свойствами
• Размещение в одном помещении более двух котлов – запрещено
• В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива
• Дверь на входе в помещение бойлерной должна открываться наружу и быть огнеупорной
• Все оборудование, подключенное к электрической сети коттеджа, должно быть заземлено
• Единым требованием для котлов с дымоходом выступает создание в помещениях с ними систем принудительного или естественного воздухообмена
• Наличие водопровода и канализационного трапа
• Необходимо обеспечить свободный доступ к котлу для его эксплуатации, ремонта и сервиса. Размер свободного пространства указывается в паспорте котла
• Диаметр дымохода по всей длине не должен быть меньше диаметра выходного отверстия котла
• Проход дымовой трубы через чердак или стену выполняется с помощью негорючих узлов и элементов

Требования к котельной в деревянном коттедже

Исходя из того, что деревянные коттеджи являются Объектами повышенной пожарной опасности, то и к топочным в них предъявляются специальные требования.

• Стены, потолок, и пол помещения с оборудованием должны быть обработаны пропитками и обшиты материалами, которые не поддерживают горения
• Наличие средств тушения пожара, датчиков задымленности и сигнализации
• Отверстия в деревянных перекрытиях, через которые проходит дымоход, должны иметь диаметр достаточный для изолирования его поверхности от перекрытия по средствам базальта
• Навеска настенного котла выполняется на специальный сэндвич – металлический лист с подложкой из базальта

Дополнительные требования к котельной в подвале коттеджа

• Источник естественного освещения
• Прямой выход наружу
• Кратность воздухообмена – более 3 м3/час

Требования к вентиляции котельной

Для сгорания любого топлива необходимо поступления кислорода. Это определяет требования к воздухообмену помещений для котлов с открытой камерой сгорания.

Еще одна причина необходимости вентиляции связана с возможными микроутечками газа и присутствием в помещении котельной продуктов сгорания топлива.

Самым простым решением выступает естественный вид вентиляции. Основной параметр такой вентиляции – трехкратный обмен воздуха в час. Для притока воздуха с улицы используется вентиляционный канал, а для забора воздуха из соседних помещений – зазор под дверью или отверстие в самой двери.

Сечение вентиляционных каналов рассчитывается:

• Для отдельно стоящих топочных с наружным притоком воздуха – 80 мм² на 1 кВт мощности котла
• Для встроенных топочных с забором воздуха из соседних помещений — 300 мм² на 1 кВт мощности котла

Трудности с расчетами и измерением параметров естественной вентиляции часто определяют необходимость создания системы принудительного воздухообмена. Схема котельной в частном доме в таком случае проектируется с приточно-вытяжной установкой.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Правила и нормы установки котла в частном доме

При установке любого отопительного котла необходимо придерживаться требований, изложенных в регламентирующей документации. Правила и нормы для оборудования, функционирующего на различных видах топлива – рознятся.

Требование к установке газовых котлов

Минимальное расстояние от котла до ближайшей конструкции (стены, перегородки) – 70 см.

Помещение, предназначенное для установки газового котельного оборудования должно отвечать условиям:

• Минимальный объем – не менее 15 м3
• Минимальная площадь – не менее 6 м2
• Минимальная высота потолка – 2,5 м
• Размер минимально допустимой площади оконного проема подбирается, исходя из 0,03 м2 на каждый кубометр внутреннего пространства, но не менее 0,5 м2
• Наличие точки канализации
• Минимальная допустимая ширина дверного проема – 80 см
• Наличие эффективного заземления котла
• Отдельный вход с улицы в помещение топочной
• Напольные газовые котлы устанавливаются на минимальном расстоянии от пола, которое составляет 50 мм. В этих целях необходимо предусмотреть соответствующий бетонный, плиточный или металлический постамент-подиум
• Огнестойкость пола, стен и потолка – не менее 0,75 часа
• Наличие форточек в окнах
• Во входной двери должны быть предусмотрены отверстия или люки для естественного воздухообмена. Также эта задача может быть решена за счет зазора под дверью для забора воздуха с улицы
• Наличие приточно-вытяжной вентиляции и дымохода

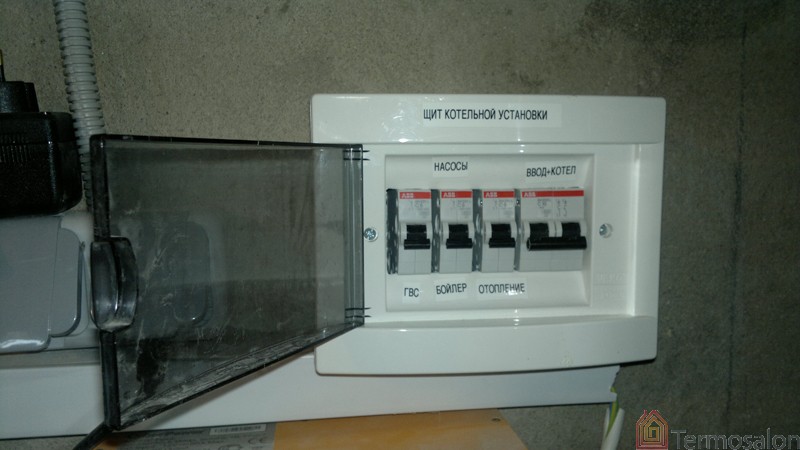

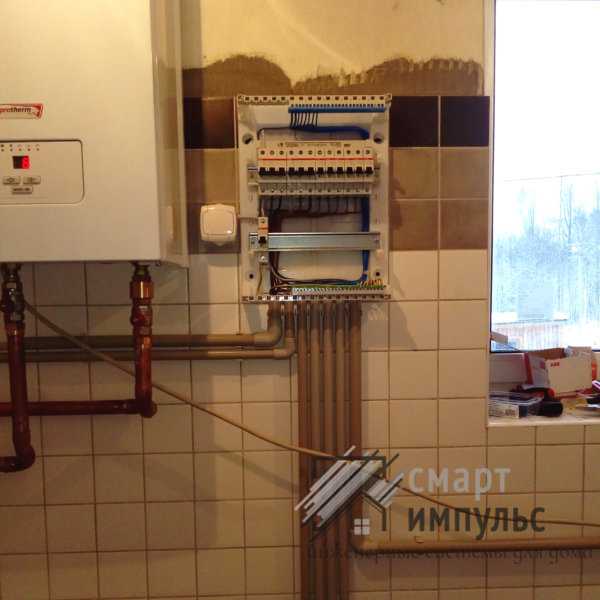

• Электрощит в котельной размещать не рекомендуется. Лучше сделать его в другом месте коттеджа. Газовики обращают на это внимание, так как щиток относится к образующему искры оборудованию
• Розетки можно использовать любой конструкции, но желательно влагозащищенного исполнения
• При установке газового котла мощностью более 60 кВт должна быть смонтирована система контроля концентрации вредных газов

Требования при размещении дизельного оборудования

Есть ряд специфических требований, касающихся установки дизельных котлов:

• Бак с топливом должен размещаться на удалении от 40 см до 120 см от котла. В этот бак топливо поступает из толстостенного металлического резервуара, находящегося вне помещения, как правило, под землей
• Минимальный размер внешнего резервуара – 1,5 м3
• Расстояние от резервуара до ближайшей стены коттеджа не должно превышать – 10 м

Требования к установке твердотопливных и электрических котлов

Устройство котельной в частном доме с твердотопливным и электрическим котельным оборудованием сопряжено с выполнением следующих требований.

1. Твердотопливные котлы

Несколько дополнительных требований к установке твердотопливных котлов определены спецификой его работы и конструкцией дымохода:

• Минимальное расстояние от котла до стены – более 0,1м
• Необходимо предусмотреть отверстие для ревизии дымохода. Ревизия должна быть расположена ниже на 0,3 м, чем отверстие входного в котел патрубка
• Под топкой котла должен быть лист из стали
• Минимальный размер площади твердотопливной топочной – 8м2

• В качестве основного материала для изготовления дымохода используется углеродистая или нержавеющая сталь
• Не допускается снижение сечения на любых участках дымохода. Число угловых переходов не должно превышать 3
• Опасность взрыва угольной пыли определяет для котельных на угле III класс электробезопасности. Такая норма предусматривает ограничения питающих напряжений на уровне – 42 вольта

1. Электрические котлы

Устройство котельной в частном доме с электрическим оборудованием является самым безопасным из рассматриваемых здесь вариантов. При его работе нет открытого огня, не выделяются продукты сгорания.

При его установке необходимо убедиться, что:

• Электрическая проводка коттеджа рассчитана на подсоединение к ней мощного потребителя
• Выделена достаточная электрическая мощность

Состав оборудования котельной

Типовая котельная в доме компонуется из следующих элементов.

Отопительный котел

Основной элемент любой топочной. Он нагревает теплоноситель для системы отопления. Работает на природном либо сжиженном газе, дизельном, твердом топливе или за счет электрической энергии.

Циркуляционный насос

Он необходим при принудительной циркуляции для перекачки теплоносителя по отопительной системе.

Группа безопасности

Предотвращает гидроудары в отопительной системе.

Бойлер для котельной в частном доме

Служит для приготовления горячей воды.

Двухконтурный отопительный котел со встроенным проточным теплообменником выступает самым экономичным решением, но инерционность и небольшая мощность такого теплообменника не всегда гарантирует достойный уровень комфорта.

Схема котельной в частном доме с одноконтурным котлом и бойлером косвенного нагрева дороже, чем двухконтурный котел, но параметры водоразбора в этом случае соответствуют самым высоким требованиям к системе ГВС. Конкретные расчеты емкости бойлера проводятся на этапе проектирования.

Схема котельной с бойлером косвенного нагрева имеет недостаток – необходимость дополнительного места, что может вызывать затруднения в помещениях малой площади.

Расширительные баки для котельной в частном доме

Расширительные баки служат для компенсации температурного расширения теплоносителя в контуре отопления или ГВС при резком изменении давления. Они могут быть двух видов – закрытые (мембранные) и открытые.

Коллектор

Он требуется для параллельной подачи теплоносителя на различные контуры отопительной сети.

Гидравлический разделитель

Служит для выравнивания давления в различных контурах отопительной сети.

Дымоход

Выводит токсичные продукты сгорания из котла. Высота дымохода с дефлектором должны быть выше на 1 или более метров конька ближайшего жилого здания. Сама конструкция дымовой трубы – сэндвич. Внутренний и внешний слои сделаны из нержавеющей стали, внутри находится слой утеплителя толщиной, как минимум, 2 см.

Система автоматики

Устанавливается опционально. Многие котлы по умолчанию укомплектованы собственной простейшей автоматикой. Для повышения комфорта эксплуатации может быть установлена дополнительная внешняя система автоматики с расширенным функционалом

Система удаленного мониторинга и контроля

Удаленно управляет котельным оборудованием, и отслеживает стабильность его работы.

Обвязка

Включает в себя трубопровод, измерительные приборы, ЗРА.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

Медь

Преимущества – высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки – критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб – долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить – высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали – очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

• Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
• Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
• Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
• При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
• Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
• При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
• Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий

Читайте другие статьи по данной тематике

Как выбрать котел для отопления дома	Как выбрать газовый котел для отопления частного дома
Газовая котельная в частном доме	Монтаж теплотрассы от отдельностоящей котельной до частного дома
Отдельно стоящая котельная для частного дома	Дизельные котлы отопления
Нормы проектирования котельной в частном доме	Дровяной котел для отопления дома – монтаж своими руками
Электрокотлы для отопления частного дома: особенности, как выбрать, применение	Модульная газовая котельная
Комбинированные котлы отопления: виды, особенности

Услуги по данной тематике

Монтаж котельной в частном доме	Проектирование котельных
Монтаж котельных под ключ	Монтаж газового котла отопления
Монтаж газовых котельных	Монтаж котлов отопления дома
Монтаж электрического котла отопления	Монтаж твердотопливного котла
Монтаж пеллетного котла	Монтаж дизельного котла
Монтаж настенных газовых котолов	Установка газового котла в частном доме
Стоимость монтажа газовых котлов	Монтаж напольных газовых котлов

Все правила обустройства котельной в частном доме

Котельная — это помещение для котла и другой техники. В ней можно установить бойлер, электрощиток, управление теплыми полами, вентиляцией. В зависимости от количества, размеров, вида и мощности оборудования котельная может быть разных размеров, а помещение под нее иметь разные требования. Поэтому расположение котельной в частной доме планируйте заранее, еще на стадии строительства.

Техника и оборудование, которое может быть в котельной

Система отопления

Газовый, электрический, твердотопливный или жидкотопливный котел, блок управления теплыми полами.

Горячее водоснабжение

Бойлер для нагрева воды, проточный водонагреватель, счетчики воды, газовая колонка, фильтр для воды, насос, другая автоматика.

Электричество в доме

Щиток, электрические счетчики.

Также в котельной могут храниться инструменты и другое оборудование. Там ставят стиральные и сушильные машины, дополнительный холодильник.

Иногда в доме нет котельной. Например, если для отопления используется печь или камин, для газового котла мощностью до 32 кВт. отдельная котельная также не нужна. Если котельная маленькая, что-то может находиться в других помещениях: газовая колонка — в ванной, бойлер — на кухне,  щиток в коридоре.

Какие документы нужны для оборудования котельной

Обустройство котельной регламентировано официальными документами.

• «Газораспределительные системы» СП 62.13330.2011;
• «Общие положения по проектированию» СП 42-101-2003;
• «Здания жилые. Правила проектирования систем газопотребления» СП 402.1325800.2018;
• «Отопление, вентиляция и кондиционирование» СП 60.13330.2012.

В документах содержится подробная информация, чтобы пользование газовым оборудованием, дымоходом, системой вентиляции, электричеством было безопасным. Для установки оборудования и за помощью с обустройством котельной можно обращаться к специалистам. Например, заказывать отопительное оборудование, дымоход и их монтаж у производителя.

Котельная нужна для правильной работы сложного электрического и газового оборудования. В первую очередь речь идет о котлах. В этом вопросе нельзя пренебрегать правилами безопасности, так как неправильная эксплуатация газового котла может стать причиной пожара или взрыва оборудования. Взорваться может неправильно установленный твердотопливный котел. Дымоход, монтаж которого выполнен с ошибками, может стать причиной пожара.

| Читайте также: Как установить газовый котел отопления в деревянном доме

Обустройство котельной в частном доме по всем правилам

Большинству отопительного оборудования нужна отдельная котельная. Исключения всегда делаются для дровяной печи и камина.

Современный газовый котел мощностью менее 32 кВт может быть установлен на кухне, в ванной, в холле, для этих целей подойдет практически любая нежилая комната. Но если в помещении ванной нет окна, газовый котел там ставить нельзя.

Электрический котел также можно установить не в котельной, а просто в нежилой комнате. Для установки такого отопительного оборудования также подходят подвал и цокольный этаж. Но будьте внимательны. Если котел работает на сжиженном газе, устанавливать такое оборудование на цокольном этаже нельзя.

Иногда котлы устанавливают в помещении летней кухни или пристройке, в гараже, если он примыкает к дому. Главное в этом вопросе — соблюдать требования производителя оборудования к вентиляции. Они должны быть указаны в паспорте отопительного оборудования.

Если отопительному оборудования из-за высокой мощности или по другим причинам нужно отдельное помещение, выбирайте такое по всем правилам. В котельной должна быть дверь, которая открывается наружу. Также необходимо окно как источник света и дополнительной вентиляции. Если отопительное оборудование имеет мощность не более 60 кВт, потолки котельной могут быть стандартными двухметровыми.

Как устроить вентиляцию в котельной

Вентиляция нужна отопительному оборудованию для притока свежего воздуха, который оборудование использует в своей работе. Данные о необходимом притоке воздуха в котельной должны содержаться в паспорте изделия.

Например, твердотопливному котлу необходимы однократный обмен воздуха и постоянный приток свежего во время работы котла. А для работы газового котла необходим троекратный обмен воздуха в час во время его работы.

Котел с закрытой камерой сгорания забирает воздух извне. Например, так может работать газовый котел с закрытой камерой сгорания и коаксиальным дымоходом, который будет выводить продукты горения и обеспечит приток кислорода в камеру сгорания котла.

Для безопасной и эффективной работы оборудования в котельной необходимо организовать вытяжку. Также дополнительную вентиляцию обеспечит окно, врезанное в самом низу двери, которая ведет в котельную.

Как разместить оборудование в котельной

Первое условие: ко всему оборудованию у вас должен быть свободный доступ. Это важно не только для безопасности его работы, но и для удобства пользования. Если случится поломка или надо будет быстро устранить аварию, свободный доступ ко всему обородаванию точно не усложнит задачу.

Котлы бывают напольными и настенными, при выборе оборудования можно учесть этот момент. Если котельная маленькая, настенное оборудование поможет сэкономить место. Обычно бойлер и котел можно повесить на высоту более полуметра. Но перед монтажом обязательно свертесь с паспортом на изделие, в нем должны быть указаны точные данные о размещении на стене.

Оставляйте перед котлом свободное пространство не менее одного метра. Также нельзя, чтобы котел примыкал к стене вплотную слева или справа. Сбоку зазор между стеной и оборудованием должен быть не менее 3-4 сантиметров.

Котлы или котел и бойлер также должны быть на расстоянии друг от друга не менее десяти сантиметров.

Другое оборудование (насос, трубы, счетчики, датчики) может распологаться в удобных местах котельной. К его монтажу нет особых требований.

Деревянный стены и пол необходимо защитить негорючими материалами. Самое простое — это использовать лист металла. Если котел навесной, зищитите металлическим листом стену, на которой он висит. Если оборудование напольное, пол должен быть отделан плиткой или закрыт листом металла.

| Читайте также: Все условия, чтобы устроить экономное отопление дома

Монтаж котлов и другого оборудования котельной

Есть два варианта монтажа. Можно заказать готовую котельную. Это удобно делать еще на этапе планирования дома. Для этого у вас должны быть расчеты для всего отопительного оборудования. То есть точный размер помещения, количество и мощность отопительного оборудования, топливо, которое подходит для вашей местности и для бюджета.

В зависимости от этих данных будет расчитан размер котельной, с определенной высотой потолка и запланирована система вентиляции. Например, в вашей местности есть магистральный газ, которым можно отапливать дом. Но также есть желание иногда греться у живого огня. Тогда для дома подойдет дровяная печь или камин, которая будет находиться в гостиной или на кухне, в другой жилой комнате. Такому отопительному обородованию не нужна котельная, но нужен надежный дымоход. Во все остальное время отопление в доме будет обеспечивать двухконтурный или одноконтурный газовый котел. Для одноконтурного можно приобрести отдельно бойлер, тогда в доме будет горячая вода. Если котел двухконтурный, он обеспечит и теплом, и водой. Такое оборудование проще всего установить в котельной.

Если нет желания или возможности заказать разработку котельной у инженера по отопительному оборудованию, можно сделать расчеты сомостоятельно. Важно внимательно ознакомиться с документами, регламентирующими устройство котельной в частном доме, и изучить паспорт отопительного оборудования.

Чтобы выбрать самый удобный для расположения оборудования вариант, сделайте два-три варианта плана на бумаге. Имейте в виду, что оборудование размещается вдоль стен, но между котлами и между стенами и котлами должно оставаться пространство. Также в котельной будет дверь и окно. Лучше, если они располагаются на противоположных или смежных стенах.

Если помещение котельное будет очень маленьким, сэкономить место поможет навесной котел. Двухконтурный будет нагревать воду и отапливать помещение, бойлер для него не понадобится, и это тоже поможет сэкономить место в котельной. Если есть желание поставить одноконтурный котел и бойлер отдельно, последний можно будет разместить в ванной, на кухне, в постирочной.

Пространство под навесным котлом можно использовать для размещения другого оборудования. Например, сделать внизу разводку для теплого пола.

| Читайте также: Отопление дачи зимой. Выбираем лучший способ

Котельная в частном доме: чек лист

Заранее выберите место для котельной в частном доме. У помещения должна быть вентиляция. Идеально, если это будет окно и вытяжка. Дверь котельной должна открываться наружу.

Для экономии места можно использовать навесное оборудование. Также часть оборудования можно вывести за пределы котельной, если помещение очень маленькое. Главное, чтобы ко всему оборудованию котельную у вас был свободный доступ.

Размеры помещения котельной и высота потолков помещения будут зависеть от мощности оборудования и его габаритов. Чтобы соблюсти все правила, вместе с планированием помещения под котельную выбирайте котел и другое оборудование и внимательно изучайте паспорт изделия, чтобы понимать, какие условия нужно будет еще соблюсти для его эффективной и безопасной работы.

Котельная в частном доме: оборудование и дымоход

Говоря об отопительном оборудовании, нельзя не упомянуть важную часть системы отпления — дымоход. Труба не размещается в котельной, но без нее не сможет работать печь, камин, газовый, твердотопливный и жидкотопливный котел. Если дымоход выбран правильно, а монтаж произведен без ошибок, труба будет служить много лет подряд.

Раньше трубы в основном ставили кирпичные. Они служат столько, сколько стоит дом. Но с такой трубой будет больше забот, а ремонт считается сложным и достаточно затратным. Поэтому стальной сэндвич-дымоход из нержавеющей стали сегодня более предпочтительный вариант.

| Читайте также: Система отопления частного дома

Перечислим главные плюсы дымохода из нержавеющей стали

Два варианта стальной трубы

Кроме сэндвич-дымохода, который имеет три слоя, есть стальные однослойные трубы. Труба из стали стоит очень немного, а ее стенки выдерживают значительную температуру — до 400 градусов по Цельсию.

Конечно, сэндвич-дымоход выигравает по многим показателям у однослойной трубы. Но ее можно использовать не только как самостоятельныый дымоход, а как вставку в кирпичную трубу.

Сэндвич-дымоход состоит из трех слоев. Стальная труба меньшего диаметра вставлена в стальную трубу большего диаметра, между ними находится слой утеплителя. Сталь для трубы может быть разных марок, слой утеплителя разной толщины. Это зависит от отопительного оборудования, которое будет использоваться. Марка стали, толщина стальных труб и толщина слоя утеплителя влияют на итоговую стоимость дымохода. И если делать трубу по индивидуальному заказу (для определенного оборудования определенной мощности), можно сэкономить, не переплачивая за сталь и количество утеплителя.

Еще один вариант трубы — двухслойна, когда стальные трубы не имеют между собой слоя утеплителя. Это вариант для котла с закрытой камерой сгорания. С таким дымоходом котел может забирать чистый воздух с улицы, который необходим для бесперебойной работы, а выводиться продукты горения будут по второй трубе.

Гладкие стенки и круглая внутри

Это идеальное решение для вывода дыма и сохранения нормального уровня тяги. Сажа не оседает на гладкой стальной поверхности. Круглое сечение трубы облегчает ее чистку, так как сажа не прячется в углах.

Еще один плюс сэндвич-дымоходов — это минимум швов и стыков, поэтому система получается герметичной, и это положительно влияет на тягу. Стальной дымоход не может треснуть, как это бывает с кирпичной трубой.

Простой монтаж

Дымоход из стали немного весит, поэтому его легко доставить до места стройки. Труба собирается из отдельных частей, они немного весят, их легко поднять на крышу.

Готовая конструкция получается легкой, поэтому для сэндвич-дымохода не надо делать отдельный фундамент. Такую трубу выдержат даже стропила без усиления.

Если дом уже построен, сэндвич-дымоход несложно установить. Для сравнения: кирпичный дымоход можно устанавливать только во время строительства дома.

Дымоход можно сделать на заказ по индивидуальным меркам. Также есть готовые части системы, которые можно купить и собрать трубу самостоятельно. Детали соединяются между собой хомутами. Трубу собирают снизу вверх, надевая части трубы друг на друга. Если все делать правильно, система будет герметичной, весь дым и вредные продукты горения будут попадать на улицу, а не в помещение.

Труба крепится через каждые два с половиной метра. В местах прохода перекрытий используются специальные хомуты в качестве крепления системы.

Стальной сэндвич-дымоход можно установить строго вертикально или с горизонтальными участками. Дымоход из стали может иметь до трех поворотов на 90 градусов.

Также трубу можно монтировать с выходом через стену. Так как труба утеплена, она сможет обеспечить нормальный уровень тяги, даже находясь на улице, то есть при холодной температуре.

Основные правила установки дымохода связаны с пожарной безопасностью. Поэтому стены и места прохода перекрытий защищают негорючими материалами. Самое простое — это использовать листы металла. В этом случае расстояние от дымохода до стены может быть 25 сантиметров. Но если стена не защищена от возгорания слоем негорючего материала, между ней и трубой соблюдается расстояние в полметра.

Сделайте расчеты, чтобы понять, как удобнее всего будет спланировать дымоход. Если делать дымоход на заказ, в этом помогут квалифицированные исполнители.

Весь монтаж занимает несколько часов, трубу можно устанавливать в любое время года.

Подходящая для вывода дыма и прочная сталь

Сталь для изготовления дымохода может быть оцинкованной, нержавеющей, эмалированной и кислотоустойчивой. В зависимости от оборудования можно подобрать наилучший вариант и не переплачивать за более дорогой материал.

Совместимость для разного оборудования

Дымоход из стали подходит для газовых и твердотопливных котлов, для дизельного оборудования, для печей и котлов, работающих на угле.

Важно учитывать, что газы нагреваются до экстремально высоких температур. И сталь, которая используется для производства сэндвич-дымоходов, подходит для этого.

Но есть и другая особенность современного отопительного оборудования. Например, газовый котел работает не все время на полную мощность. И тогда газы, которые выходят по трубе, будут холодными. Если дым остынет, не успев покинуть трубу, он осядет на стенке конденсатом. Для кирпичной трубы это губительный процесс. Стальной сэндвич-дымоход с утеплением хорошо прогревается даже во время недолгой топки, дым в нем не охлаждается за счет поддержания высокой температуры. Поэтому в стальной трубе не образуется излишнее количество конденсата.

Простая эксплуатация

Конечно, и стальной дымоход надо будет чистить. Но он не сравнится с кирпичным, если речь идет о загрязнении дымового канала. В стальной трубе сажа не остается с такой легкостью, как в шероховатой кирпичной. Чтобы труба прослужила много лет подряд, осматривайте дымоход после отопительного сезона. Если печью, камином, котлом пользоваться регулярно, чистить дымоход можно раз в три месяца. Если в доме печь или котел длительного горения, чистка может понадобиться чаще. Но стальной дымоход легко чистится механически, также для сбора лишней влаги можно установить конденсатосборник.

| Читайте также: Монтаж сэндвич-дымохода

Изображения: Pixabay

как выбрать и где установить?

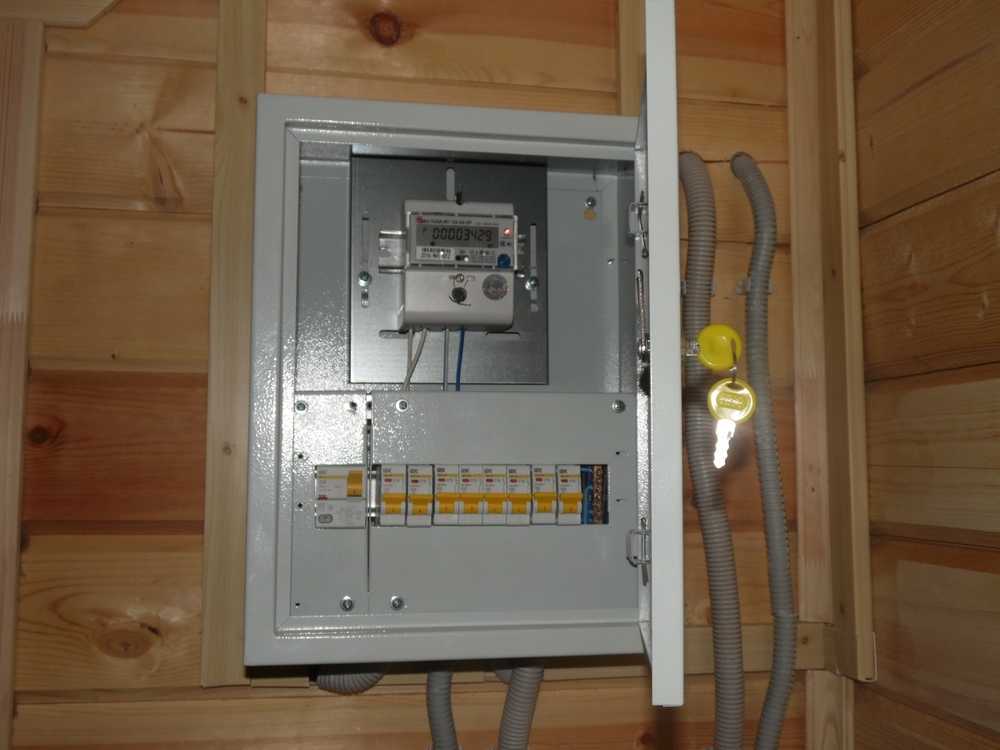

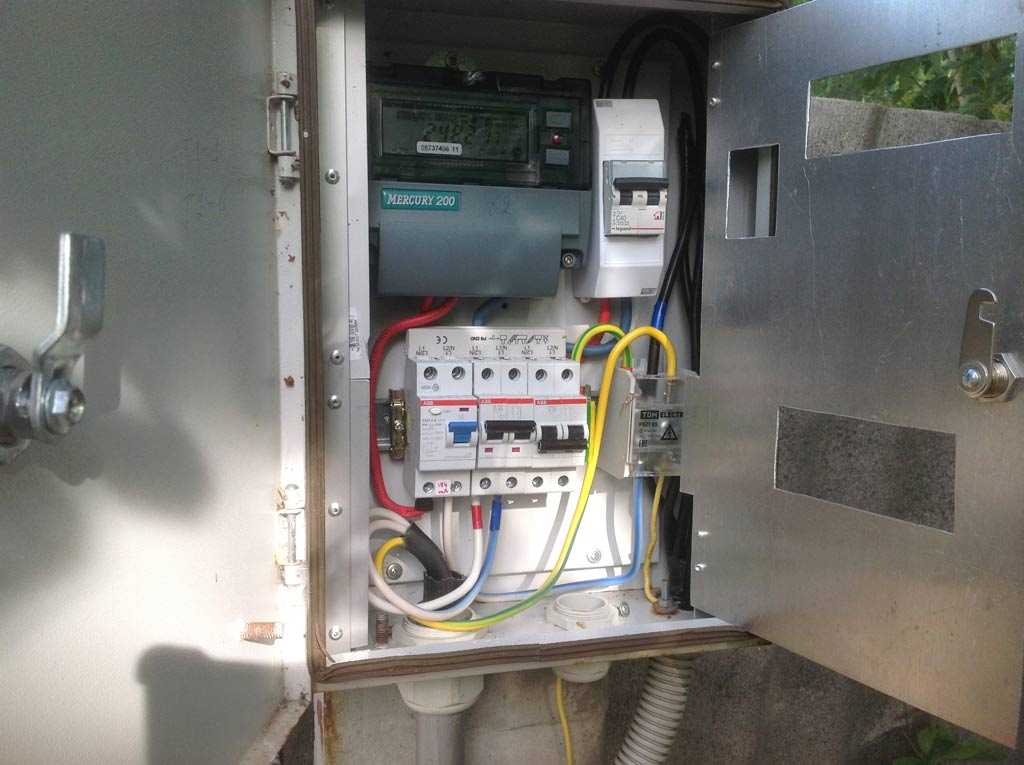

Распределительный щиток, называемый также электрическим шкафом, представляет из себя коробку, внутри которой установлены счетчики электроэнергии и устройства защиты сети. Что следует знать при его установке?

• 1 из 1

На фото:

Существует ряд требований и рекомендаций, касающихся места установки электрического шкафа и его обустройства.

Автоматический выключатель может не справиться со своей задачей. Чаще всего это происходит тогда, когда сломавшийся электроприбор находится на большом расстоянии, порядка 100&nbspм, от устройства защиты сети. Либо, когда неисправно само УЗО. Изоляция проводов может вспыхнуть в любую секунду, потому вы не должны тратить драгоценное время на то, чтобы расчистить себе путь к распределительному щитку.

На фото: дом может сгореть, пока вы «разбираете» себе путь к щитку.

Где установить распределительный щиток?

• Подальше от горючего. Разумеется, распределительный щиток запрещено устанавливать в пожароопасных помещениях (например, котельных) или в непосредственной близости от резервуаров с газом и прочими легковоспламеняющимися веществами.
• На «свежем» воздухе. Щиток должен располагаться в хорошо проветриваемом помещении. Естественная вентиляция предпочтительнее, чем принудительная (последняя в случае отключения электроэнергии в доме перестает функционировать).
• На свету По возможности обеспечьте доступ естественного света в то место, где находится щиток. Чтобы мастер-электрик мог устранить неисправность внутри распределительного устройства, не прибегая к использованию автономных осветительных приборов.
• В легком доступе! Не превращайте помещение щитовой в склад ненужных вещей — обеспечьте свободный доступ к щитку. Иначе вы попросту не сможете быстро обесточить сеть в доме при аварийной ситуации.

Количество распределительных щитков

В доме количество щитков зависит от его площади, а также от сложности разводки электропитания по зданию.

На даче — один. Для дачных домиков и небольших коттеджей площадью 150–200 кв. м; хватает одного электрического шкафа, установленного на вводе электроэнергии. Внутри ящика располагается счетчик, мощный вводный автомат, контролирующий всю цепь электроснабжения коттеджа, и несколько автоматических выключателей поменьше. Как правило, один из них контролирует розеточную сеть, еще один – сеть освещения, а остальные имеют узкую специализацию и защищают конкретные приборы: стиральную машину, электроплиту, электрическую каменку в сауне и т.д.

• 1 из 3

На фото:

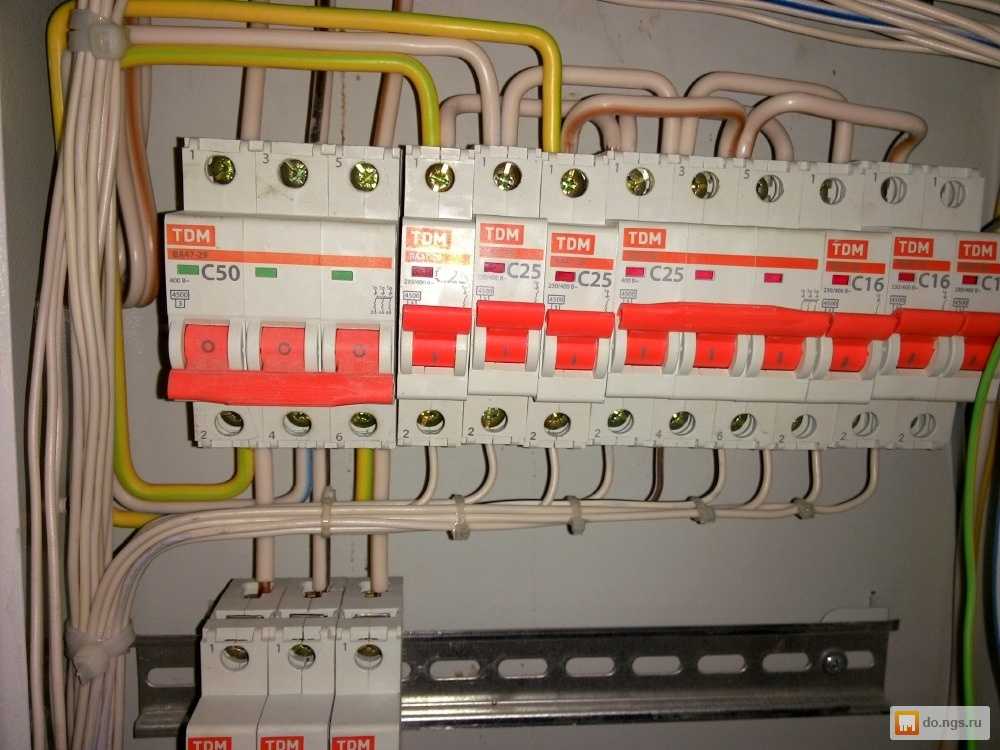

Распределительный щиток&nbsp- это, на самом деле, собирательное название для группы устройств.

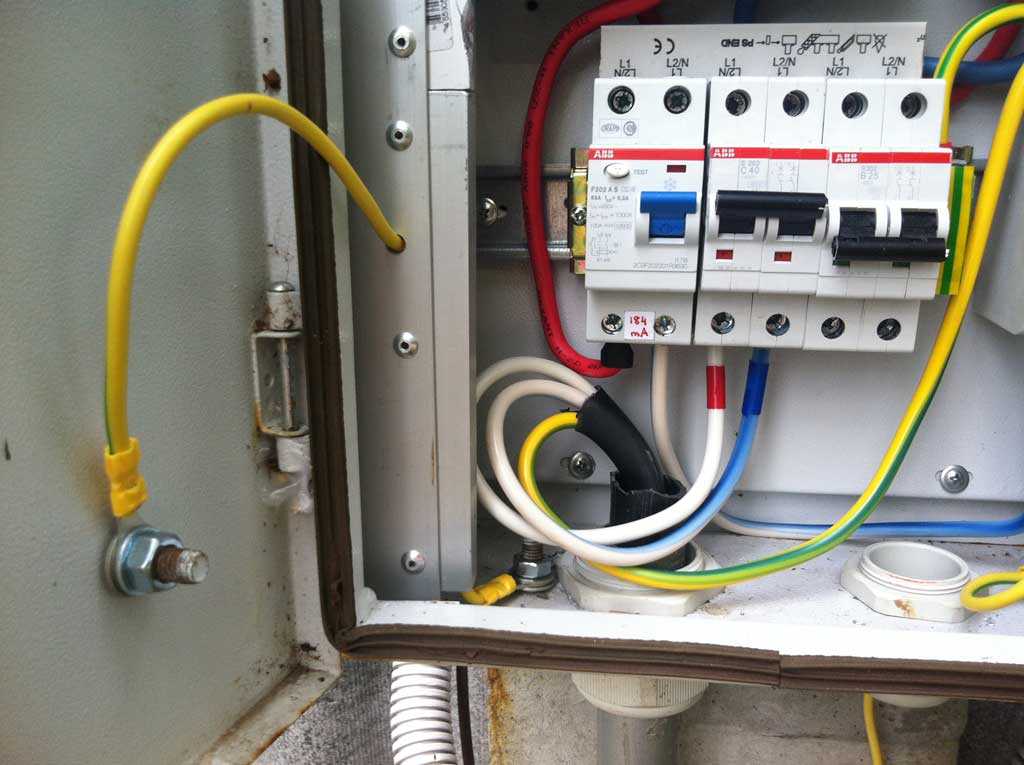

Здесь же размещается и группа устройств защитного отключения (УЗО): одно общее, работающее в паре с автоматом на вводе, и несколько дополнительных, применяемых для розеточной сети и цепей питания отдельных приборов. К слову, специалисты считают, что нет необходимости в защите сети освещения при помощи отдельного УЗО. Утечка тока на данном участке маловероятна, и поэтому для обеспечения его безопасности вполне достаточно одного устройства, смонтированного на вводе электроэнергии и контролирующего всю сеть в доме.

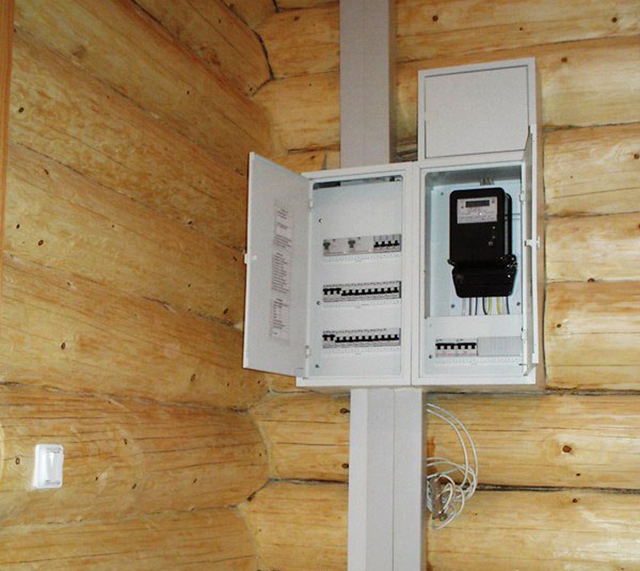

В доме — несколько. Для крупных коттеджей одного щитка на вводе будет мало. Из-за большой протяженности электропроводки автоматический выключатель на вводе электроэнергии в случае аварии может срабатывать со значительной задержкой либо не срабатывать вовсе.

• 1 из 3

На фото:

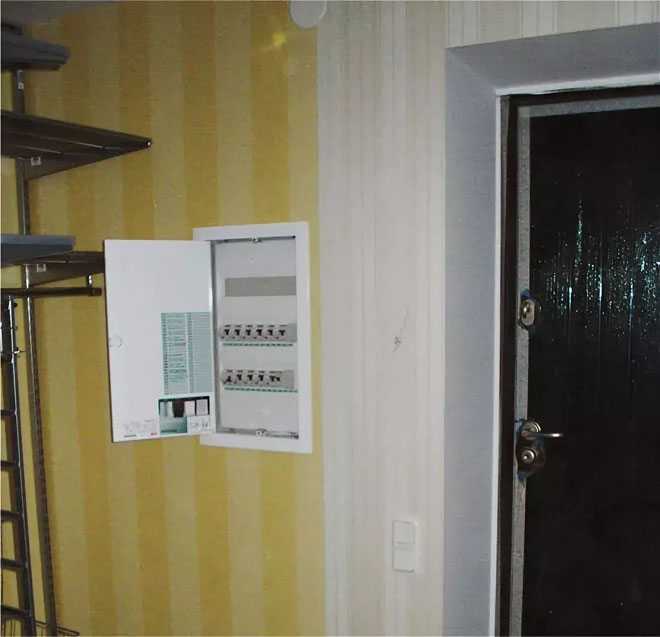

Распределительный щиток не обязательно устанавливать «в мрачном подземелье». Современные материалы позволяют вписать электрический шкаф даже в дизайн жилого помещения.

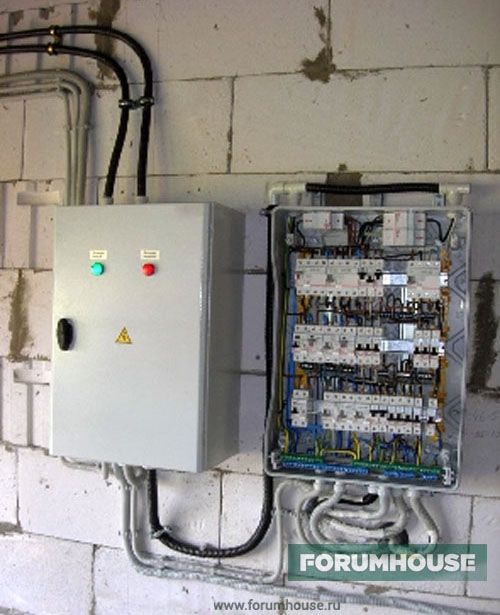

Применяется следующая схема: один общий распределительный щиток на вводе электроэнергии в дом плюс одно или несколько аналогичных устройств на каждом этаже.

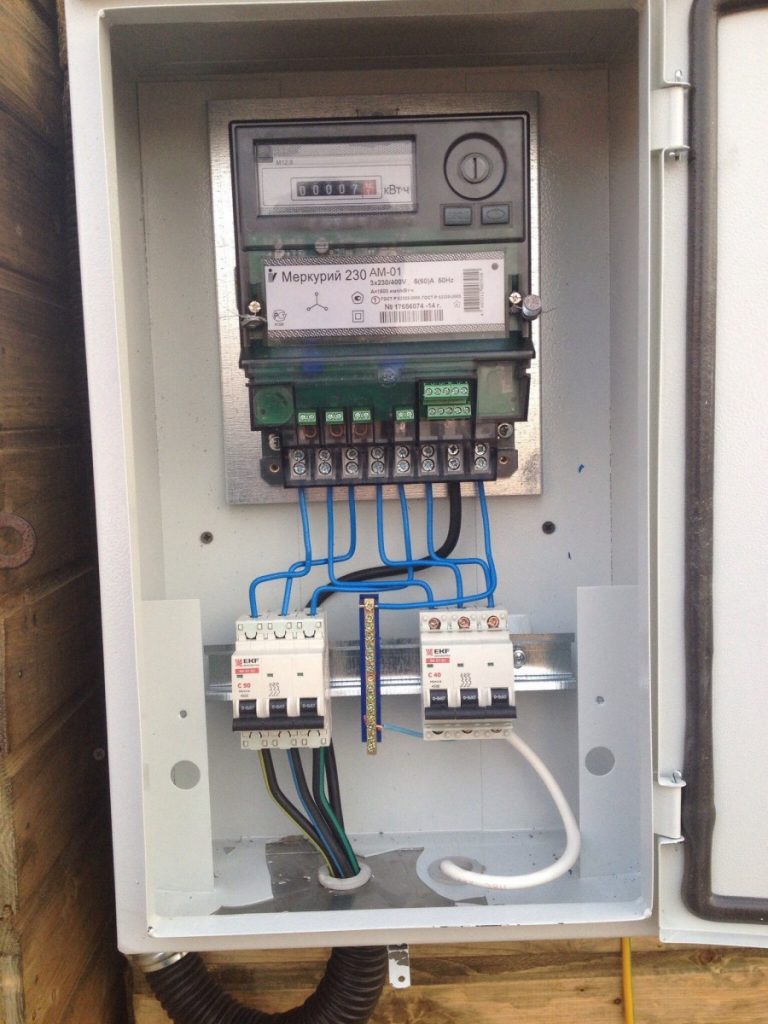

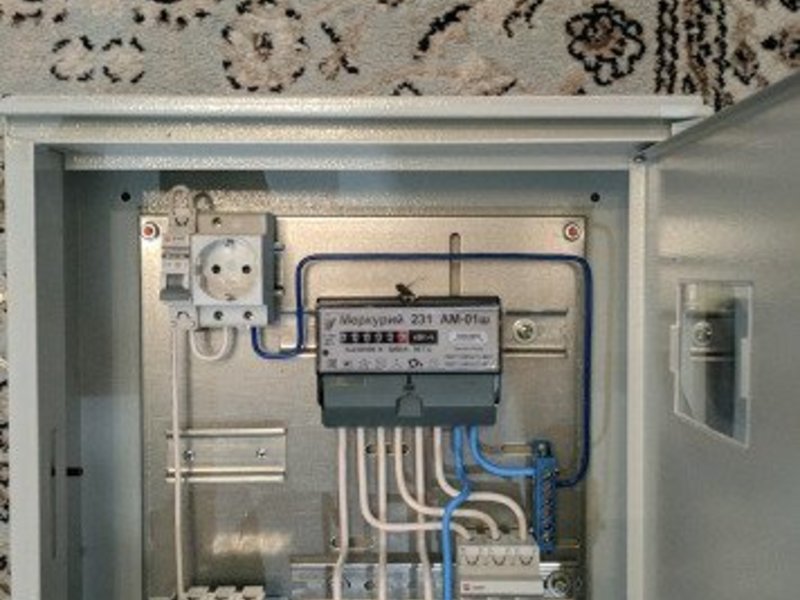

Внутри первого электрического шкафа монтируются счетчик, вводный автомат и общее УЗО. В прочих распределительных щитках располагаются автоматические выключатели розеточной сети и сети освещения данного этажа, а также группа УЗО, контролирующих те же участки.

Такая схема позволяет уменьшить расстояние от защитных устройств до электроприборов, а кроме того, в случае возникновения неисправности обесточивается не весь дом, а только один этаж или даже конкретная комната. Также упрощается и поиск причины срабатывания устройства защиты.

---

В статье использованы изображения abb.com, eaton.com, schneider-electric.com

---

Комментировать в FB

Комментировать в VK

Как собрать электрический щиток своими руками ⚡«Avielsy»

При выполнении строительных или ремонтных работ неизбежно встает проблема электропроводки, когда ее нужно смонтировать «с нуля» или заменить. Решать этот вопрос придется в любой ситуации, потому что электроснабжение необходимо в каждом жилище.

При выполнении строительных или ремонтных работ неизбежно встает проблема электропроводки, когда ее нужно смонтировать «с нуля» или заменить. Решать этот вопрос придется в любой ситуации, потому что электроснабжение необходимо в каждом жилище.

При этом нужно помнить, что кроме доставки в конкретное место заданного количества электроэнергии, ее необходимо правильно и безопасно распределить. Это приводит к необходимости установки электрического щита в доме или квартире в многоэтажке.

Электрические щиты: что это и для чего нужны

Электрощит кроме общего названия еще и именуют групповыми, распределительными или главными распределительными. Разберем подробнее предназначение электрического щита?

На распределительный щиток возложено выполнение следующих задач:

• прием электроэнергии от внешнего источника;
• распределение полученной энергии по отдельным группам потребителей;
• зашита электрической проводки от пиковых нагрузок, а также коротких замыканий;
• контроль качества поступающей электроэнергии. Современные щиты обладают такой функцией, более того, они могут также подключить другую вспомогательную аппаратуру;
• гарантия безопасности для людей и животных, их защита от поражения электротоком.

Хотя электрический щиток имеет небольшие габариты, он выполняет множество важных функций. И по этой причине относиться к этому устройству нужно серьезно и вдумчиво. Необходимо предварительно выполнить определенные расчеты. И хотя наука эта весьма трудная для понимания людьми, не имеющих соответствующего образования и опыта работы, есть несколько рекомендаций, позволяющих правильно выполнить монтаж.

Принципы распределения электричества по группам

Никто не будет оспаривать аксиому, что поступающее в жилье электричество следует правильно распределять. Выделяют ряд основных правил, которые следует соблюдать при самостоятельной сборке электрощитка.

Выделение всех мощных потребителей в отдельные группы: водонагревателей, стиральных машин, посудомоек, сплит-систем, электрических духовых шкафов, электрических плит и иных бытовых приборов, имеющих мощность более 2 киловатт. Для каждой линии нужно установить в электрощитке автомат с соответствующим номиналом. Недопустимо устройство ответвлений на любой из линий, от электрощитка к потребителю энергии должен вести цельный кабель.

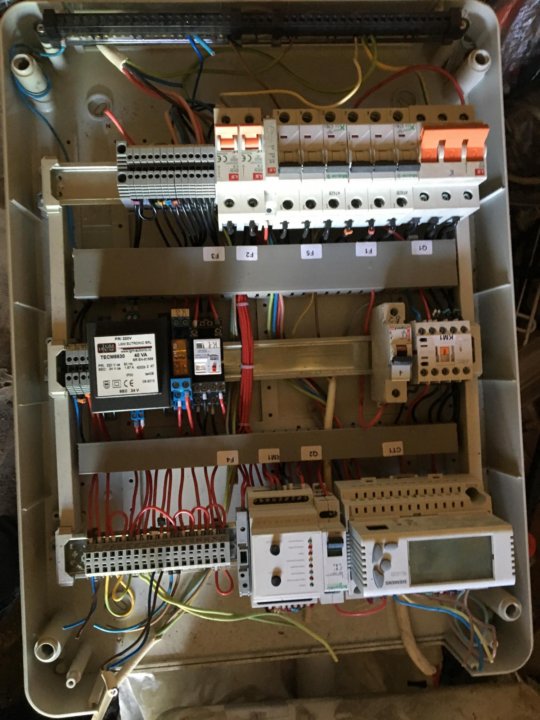

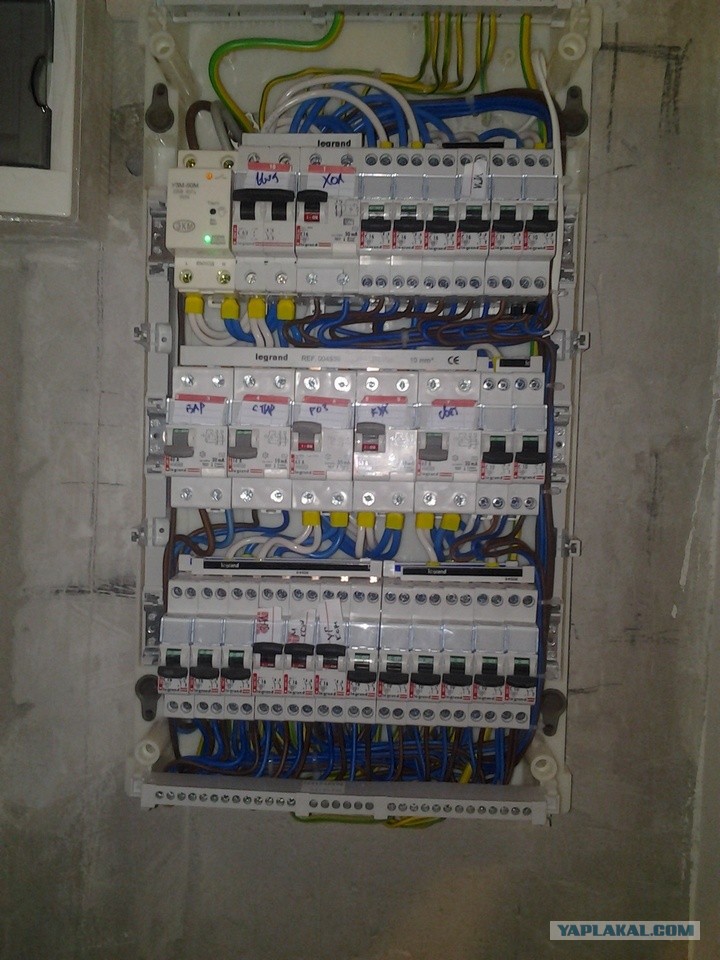

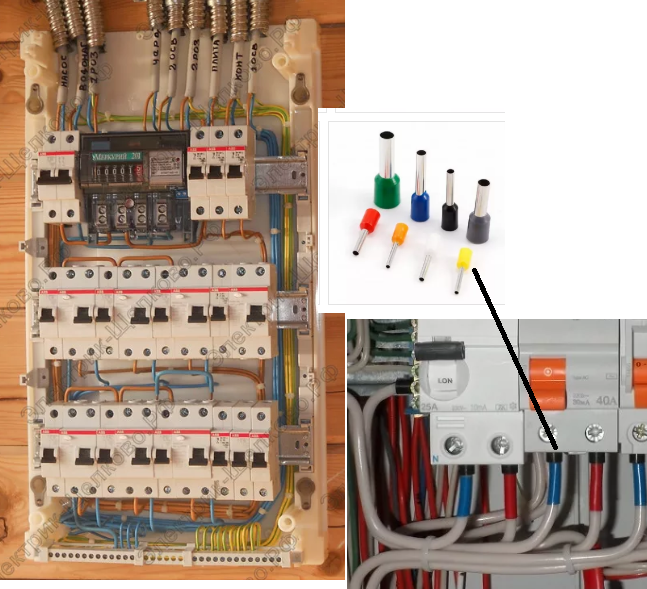

Собранный щиток

Для подключения стиральных машин, посудомоек, сплит-систем, накопительных водонагревателей, отдельных типов электрических духовок используется кабель ВВГнп сечением 2,5 кв. мм либо NYM 3*2.5 кв. мм. Для защиты линий в электрощитке устанавливается автомат номиналом 16 А.

Подключение некоторых типов духовых шкафов необходимо выполнять кабелем большего сечения — 4 кв. мм, в электрощитке выполняется установка автоматического выключателя номиналом 20 А. При подключении более мощных устройств (электрическая варочная поверхность, нагреватель воды проточного типа) необходим кабель сечением 6 кв. мм, выполняется установка автомата номиналом 32 А.

Для каждого помещения необходима отдельная линия розеток. Выполняют ее трехжильным кабелем, имеющим сечение 2,5 кв. мм (марок ВВГнг, NYM). В распредкоробках выполняется разветвление линии по количеству розеток. При возникновении любой нештатной ситуации отключается соответствующий автомат (вручную либо автоматически), отключать другие помещения при этом не надо.

Линии освещения также нужно делать отдельные для всех комнат. Берется кабель на 1,5 кв. мм. В электрощитке для защиты каждой линии монтируется автомат номиналом 10 А.

Человеку, не имеющему соответствующих познаний в электротехнике, такой подход кажется избыточным. Но на самом деле он является единственно правильным для обеспечения удобного проживания и безопасности людей, удобства в управлении.

Отдельные «специалисты», не имеющие даже элементарных познаний в области электротехники, выполняя монтаж электрощитков и проводки, руководствуются одним стремлением — сэкономить. Поэтому приобретают дешевые автоматы и УЗО непроверенных поставщиков, заменяют кабель на провод (ПУНП, ПВС) либо берут кабель меньшего сечения, но это совершенно недопустимо.

Рассмотрим один вариант в качестве примера. В электропроводке имеется линия освещения определенного помещения. Из щитка идет кабель ВВГнг 3*1,5 кв. мм, его защищает автомат номиналом 10 А.

Дойдя до разветвления в распредкоробке, «экономный» мастер решает, что далее нагрузка уменьшится, поэтому можно использовать провод меньшего сечения. Допустим, что это группа осветительных приборов, смонтированных в конструкции подвесного потолка. И из распредкоробки в потолок выходит уже ПВС 2 сечением 0,75 кв. мм.

По причинам, не зависящим от владельцев жилья, случилось короткое замыкание в результате затопления соседями с верхнего этажа. Токи в проводе достигают значения 10 А, это уже критичный показатель для ПВС 2*0,75 кв. мм, в то время как для сечения 1,5 кв. мм — нормальный. Происходит сильный нагрев провода, расплавление изоляции, но автомат номиналом 10 А этого попросту не «видит». Нередко именно такая замена вызывает возгорание. Поэтому правило о недопустимости снижения сечения на линии нужно строго соблюдать. Подключая светильники, надо применять провод ПВС такого же сечения.

Выбор хорошего электрического щита

Следующим шагом после определения числа мест станет выбор конструкции электрического щита. По каким критериям классифицируют устройства?

Существуют модели с разными вариантами установки, а именно:

• Навесные щиты. Устройство не требует отдельного участка для установки. Щит закрепляется на стене, столбах. В зависимости от материала используются разные крепёжные изделия: саморезы, дюбели, шурупы, анкеры. Для установки на открытых пространствах подойдут щиты только навесного типа. В других случаях дома должны иметь деревянное основание и открытую электрическую линию.

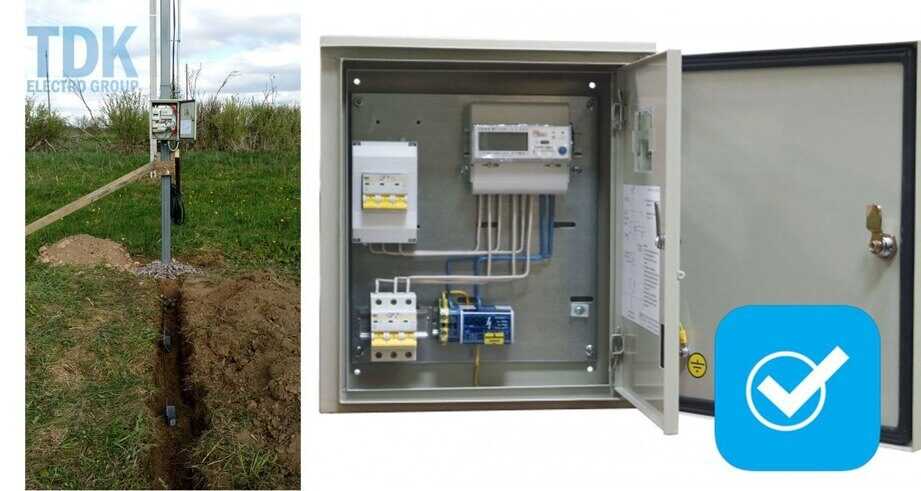

• Наружный электрический щит станет целесообразным решением для помещений из дерева.

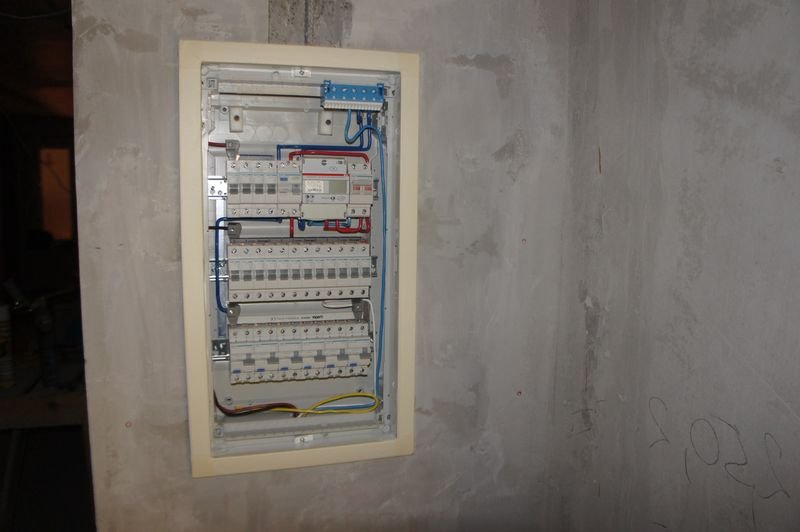

• Щиты встраиваемого типа. Для установки необходима ниша, проделанная в стене. Встраиваемые щиты устанавливают в закрытых пространствах с внутренней электролинией.
• Корпусное основание — ещё один критерий разновидности щитов.
• Корпус щита, изготовленный из металла. Металлическое основание имеют как навесные, так и встраиваемые модели. Благодаря прочному материалу, такие щиты наделены преимуществами.

Металлическое устройство меньше подвержено повреждениям. Установка замка на двери поможет защитить детей от несчастных случаев. Некоторые уличные шкафы оснащены прозрачной дверцей для удобства снятия показаний счётчиков.

Корпус, изготовленный из пластика. Производители выпускают множество вариаций. Пластиковое основание подходит для встраиваемых и навесных конструкций. Шкафы устанавливают в помещениях и на улице. Возможность выбрать дизайн — преимущество пластиковых моделей. В эстетическом плане пластиковые щиты во многом превосходят аналоги из металла. Однако цвет пластика со временем теряет свою белизну, и щит теряет привлекательность.

Необходимо ли УЗО в электрическом щите?

УЗО (устройство защитного отключения) — незаменимая часть в каждом электрическом щите. Устройство защитного отключения выполняет контролирующую функцию в шкафу. О каких особенностях УЗО нужно помнить при подборе?

УЗО различают по типам управления: электронному и электронно-механическому. Электронные устройства заметно уступают в цене второму типу. Тем не менее, в помещениях (закрытые площадки) следует устанавливать вариант с электронно-механическим управлением.

Независимо от количества заряда, электронно-механические УЗО продолжают нормально функционировать. Электронный тип требует регулярной подзарядки.

Для понимания приведём наглядный пример. Происходит устранение неполадок в электролинии. Вводный автомат отключён на время ремонта. Занимаясь проводкой, вы случайно повредили изоляцию. Даже при отключённой сети электронно-механическое устройство пошлёт сигнал. Вам сразу станет известно о поломке. Без подключённого питания электронное УЗО не способно нормально работать. Повреждённая изоляция может привести к непоправимым последствиям.

Наличие проводов и маленькой батарейки поможет определить тип устройства защитного отключения даже неопытному новичку.

Возьмите любые контакты устройства и направьте на них батарейное питание. Электронно-механическое устройство, в отличие от электронного, подаст сигнал.

• Модели, имеющие дифференциальный уровень контроля тока в 30 мА, оптимальны для розеточных и силовых линий. Желательно, чтобы рабочий ток превышал в количестве автоматный ток. Хотя бы на одну ступень.
• В пространствах с сантехникой — ванной, стиральной машиной, полами с функцией нагрева используют оборудование с дифференциальным током в 10 мА.
• Схема демонстрирует, что одно крыло защитного устройства способно вместить до 4 розеточных линий с автовыключателями. Подобные модели называются «групповыми». Обязательно, чтобы уровень рабочего тока устройства не уступал сумме автоматов силовых линий.
• Экономически невыгодно использование дифференциальных автоматов: систем, объединяющих функции автовыключателей и устройств защитного отключения. Рекомендуется приобрести оборудование по отдельности. Дифференциальный автомат подойдёт в том случае, если в электрощите не хватает свободного места.

Не стоит отказываться от консультации с профессионалом. Доскональное изучение электрощита не гарантирует правильность выбора. Неопытный человек может не учесть всех тонкостей.

Как рассчитать количество мест в электрощите?

Как правило, современные электрические щиты имеют единые параметры. На 35-миллиметровом профиле из металла монтируются главные детали устройства. Участок или модуль, в котором располагается автовыключатель, принимается за размерную единицу. Ширина автоматического выключателя — 17,5 миллиметров. Число участков, модулей — основной фактор для выбора электрощита.

Как выбрать модульное оборудование в электрический щит?

Перед тем как отправиться в магазин, необходимо составить схему электрощита и согласовать ее со специалистами. В схеме должны быть указаны все номинальные значения модульного оборудования. Оптимально, если в схеме указаны производители и другие, на первый взгляд, «несущественные» мелочи, но они очень пригодятся при выборе.

Что имеет значение?

Электрики с опытом, обычно, предпочитают продукцию определенных производителей, самые популярные фирмы: Schneider Electric, Merlin gerin, ABB, Hager, Legrand. Эти компании признаны во всем мире, так как производят высококлассное оборудование, они лучшие в своей области.

Оптимальное решение — приобрести требуемое модульное оборудование одной торговой марки и даже одной серии. Объясняется это тем, что ширина модуля у различных производителей может составлять 17, 17,5 и 18 мм. Если вам нужно два-три автоматических выключателя и УЗО, это заметить трудно, а если ряд состоит из 12 модулей, то разница достигает нескольких миллиметров и может вызвать проблемы во время стыковки гребенками. К тому же любому хозяину понравится вид щитка с выровненными аппаратами, выполненными в одном цвете.

Чтобы собрать щит, потребуется также монтажный провод марки ПВ1 либо ПВ3 (ПуГВ), причем его сечение должно быть не меньше сечения вводного кабеля. Как правило, достаточно взять 2-4 м кабеля сечением 4 либо 6 кв. мм. По цветам — для фазы лучше выбрать белый, черный либо красный, для рабочего нуля возьмите синий. Необходимо разделение по цвету проводников (как нулевых, так и фазных).

Чтобы соединить модульные устройства друг с другом, лучше приобрести специальные гребенки. Они могут быть одно-, двух- либо трехполюсные, это определяется числом фаз электроснабжения, а также компоновкой элементов в щитке. Поэтому лучше спросить совета у специалиста. В дополнение к гребенкам следует приобрести торцевые заглушки. Их количество обозначается заранее.

Если в схеме щита предусмотрено наличие групповых УЗО, то для каждого потребуется нулевая шина с креплением на DIN-рейку либо другие места.

У нулевых шин есть неплохая альтернатива — кросс-модули. Это фактически те же шины, только смонтированные в общем корпусе. При этом они надежно изолированы друг от друга. Вместо нескольких нулевых шин можно поставить один кросс-модуль. Таким способом не только экономится место в щите, но и подключение становится безопаснее и удобнее.

Стоит купить и ограничитель на DIN-рейку. Если на краях рейки имеются ограничители, а ряд заполнен не полностью, то возникнут трудности с удержанием устройств на своих местах, особенно если в работе будет использоваться довольно жесткий ПВ1 либо ПВ3.

Чтобы надежно закрыть в щитке все свободные места, потребуется приобрести заглушки.

Чтобы зафиксировать кабели и провода, потребуются также хомутики. Их лучше приобрести с запасом.

Покупка готового электрощитка или самостоятельная сборка

У обоих решений есть «плюсы» и «минусы». Приобретая готовый электрощиток вы существенно экономите время. Однако, оборудование должно быть проверенным и от известного изготовителя. При малейших сомнениях, лучше отказаться от приобретения.

Вариант самостоятельной сборки или на заказ позволяет учесть все запросы потребителя и будущие рабочие условия. Обращаясь в фирму для изготовления электрощитка, важно наличие сертификатов и мастеров с опытом. Не лишними будут и отзывы клиентов.

Расположение и установка электрощита

: зазоры, ванные комнаты, шкафы и код NEC

Если вы читаете эту статью, вы, вероятно, думаете о перемещении вашего текущего электрощита или установке нового блока выключателя. Коробки с электрическими панелями, также известные как коробки с выключателями, могут быть на стене в отдалении от вашего дома. Вы можете найти электрические панели внутри шкафов, за холодильниками или внутри шкафов для одежды в старых домах. Действующие национальные электротехнические нормы и правила (NEC) не разрешают ни одно из этих мест.

Электрические панели должны быть установлены на высоте 4 фута от земли, при этом высота центральной рукоятки самого высокого автоматического выключателя не должна превышать 6 футов 7 дюймов , чтобы соответствовать требованиям NEC. Свободное пространство вокруг электрической панели должно быть не менее 30 дюймов в ширину и 3 фута свободного пространства перед рабочим местом. Дверца электрощита должна открываться на угол 90 градусов. В идеале вы должны установить блок выключателя в недостроенном подвале или гараже, но вы можете разместить его в любом помещении, которое соответствует требованиям NEC и местным строительным нормам.

Почему важны осмотры домов

Пожалуйста, включите JavaScript

Почему важны осмотры домов

Вам нужен электрик?

Получите БЕСПЛАТНЫЕ предложения от лицензированных электриков в вашем районе уже сегодня. Если вам нужна розетка или потолочный вентилятор, новая электрическая панель или проводка, мы можем помочь! Все электрики проверены, лицензированы и застрахованы.

Получите БЕСПЛАТНУЮ цитату сегодня

У нас партнерское партнерство с Networx

Домашний инспектор или электрик мог порекомендовать вам переместить электрический щиток. По усмотрению инспектора, инспектор может указать местоположение электрического щита как недостаток в отчетах об инспекции дома для перемещения. Существующие установленные электрические панели не обязаны соответствовать действующим нормам NEC.

Тем не менее, жилищные инспекторы, в частности, должны ссылаться на проблемы безопасности домовладельцу или покупателю дома во время проверки.

Во время планового ремонта или модернизации электрической системы перемещение панели обслуживания электроснабжения потребует, чтобы весь блок электрических выключателей и его компоненты соответствовали действующим нормам NEC.

Когда дело доходит до расположения электрических панелей, существуют строительные нормы и правила, которым мы рекомендуем следовать. В вашем доме есть определенные места, где вы не должны размещать электрический щит. В этой статье мы обсудим, где размещается электрический щиток и почему.

Какие нормы NEC регулируют расположение электрических панелей?

Электрические панели должны быть установлены в зонах, соответствующих Национальному электротехническому кодексу и электротехническим правилам вашего штата. Для NEC это означает, что сервисная панель должна находиться в следующем месте:

• Accessible
• Reachable
• Available to occupants
• Safe from physical damage
• Away from flammable materials
• Not in a bathroom
• Not above any stairs

Идеальным расположением для электрического щита является безопасное, доступное и обеспечивающее необходимый зазор. В целом, самые распространенные места включают в себя:

• Приборы
• Гаражи
• Большие места для хранения
• коридоры
• Вторники

. или препятствия. Код NEC гласит, что панели должны иметь зазор 36 дюймов спереди, 30 дюймов по бокам и рабочую зону с зазором 6 футов 5 дюймов. Скорее всего, вам потребуется разрешение на перемещение электрощита.

Гараж или подвал идеальны, потому что они отвечают всем этим требованиям. Однако оба помещения потенциально могут содержать легковоспламеняющиеся материалы. Если вы строите полки или хранилища в таких зонах, обязательно соблюдайте эти требования, чтобы предотвратить пожар.

Ежегодно в США происходит около 24 000 пожаров, связанных с электричеством. Панели предназначены для сдерживания пожара, и обеспечение достаточного зазора может предотвратить возникновение худших сценариев.

Электрические панели должны быть доступны

В разделе (A) норм NEC 240.24 указано, что панель должна быть доступна.  Чтобы быть доступным, это означает, что он не может находиться в местах, заблокированных крупными приборами, такими как стиральная машина или сушилка. Это также означает, что он не может находиться в месте, слишком маленьком, чтобы туда можно было войти и получить к нему доступ.

При планировании установки электрического щита обязательно предусмотрите доступные зоны, такие как гараж, подвал или коридор. Если вы переделываете или продаете свой дом, убедитесь, что ничто не мешает доступу к сервисной панели, и при необходимости снимите ее.

Электрические панели должны быть доступны

В разделе (B) поясняется, что они должны быть доступны для среднего взрослого человека.  Это означает, что высота самого высокого гидромолота не может превышать 2 метра или 6 футов 7 дюймов. Есть исключения для промышленных зон, но вы должны придерживаться этого стандарта для жилых зон.

Жильцы должны иметь свободный доступ

В разделе (C) поясняется, что панель должна быть доступна жильцам, как определено в разделе (C), что в первую очередь относится к многоквартирным домам, таким как квартиры. Жильцы, проживающие в доме, должны иметь доступ к панели автоматического выключателя или вспомогательной панели, которая управляет их жилой площадью.

Исключением из этого правила могут быть квартиры, где администрация имеет полный доступ и контроль, часто за пределами квартиры или внутри центрального помещения. Но это, скорее всего, не будет применяться к квартире свекрови или эффективности, добавленной к вашему дому.

Коробки электрических панелей не должны подвергаться физическому повреждению

В разделе (D) поясняется, что панель не может подвергаться физическому повреждению.  Обычно это означает, что он не может находиться в месте, где он может подвергаться воздействию агрессивных сил, таких как вода или высокая влажность. Пока панель находится внутри вашего дома, в большинстве случаев вы должны быть в порядке, поскольку это относится в первую очередь к коммерческим и промышленным приложениям.

Электрические панели должны быть очищены от легковоспламеняющихся материалов

В разделе (E) прямо упоминаются шкафы для одежды и указывается, что вы должны устанавливать панель вдали от легковоспламеняющихся материалов.  В другом разделе кода говорится, что панель выключателя должна иметь зазор 3 фута (36 дюймов) и должна находиться на пространстве не менее 6 футов 5 дюймов в высоту.

Некоторые люди оспаривали первый код, касающийся туалетов, указывая на то, что его следует разрешить для больших туалетов, таких как гардеробные, где теоретически возможен зазор в 3 фута. Однако NEC вынесла решение против этого и сохранила общее заявление о том, что панели «не должны устанавливаться в шкафах для одежды».

Причина этого в том, что одежда действительно легко воспламеняется. Кроме того, это закрытое помещение, а также одежда и полки затруднят доступ к панели в случае необходимости.

Где не допускаются электрические панели в жилых помещениях?

Электрические панели не допускаются в этих номерах в соответствии с электрическим кодом:

• ванные комнаты
• Шкафы для одежды
• Небольшие залы для хранения
• Кубей или под новыми зала просвет в дюймах
• Кладовые
• Теплицы
• За крупными приборами или оборудованием
• Любое труднодоступное место

Хотя приведенный выше список невелик, иногда это означает, что найти место для панели в небольшой квартире или индивидуальном доме может быть сложно. Эти места не подходят либо потому, что они содержат горючие материалы, либо подвергают коробку выключателя физическому повреждению, либо потому, что они недостаточно велики для требуемого зазора.

Если вам необходимо разместить панель в месте, подверженном высокой влажности или влаге, например, рядом с бассейном или в теплице, вы можете использовать наружную панель. Такие панели устойчивы к воде и коррозии, но стоят намного дороже, чем стандартная коробка выключателя.

Проверьте местные ограничения, возможно ли это. Несмотря на то, что наружные коробки могут быть дороже, это, вероятно, дешевле, чем перемещение всей панели.

Какое минимальное расстояние требуется вокруг электрических панелей?

Минимальный зазор снижает риск и облегчает электрикам работу с электрическими панелями, гарантируя, что рядом с коробкой выключателя нет предметов, которые могут привести к возникновению опасной ситуации.

NEC требует минимум 36 дюймов спереди и 30 дюймов ширины с обеих сторон электрической панели, чтобы обеспечить безопасное рабочее место электрика.

Также может быть полезно ознакомиться с любыми местными нормами, которые могут существовать в отношении минимального зазора, необходимого для электрических панелей. Тем не менее, три фута — достаточный зазор для электрических панелей, расположенных в соответствующих местах, если у вас возникнут какие-либо проблемы. Мы рекомендуем соблюдать этот кодекс.

Может ли электрический щит находиться в ванной?

Специальные правила созданы для обеспечения максимальной безопасности при работе с бытовым электричеством. Национальный электротехнический кодекс включает в себя множество правил электропроводки, а также содержит рекомендации относительно электрических панелей.

Согласно Национальному электротехническому кодексу, электрический щит не может быть размещен в ванной комнате.

NEC не разрешает размещать электрические панели внутри ванных комнат. В NEC 240.24 (E) указано

«Не размещать в ванных комнатах — в жилых помещениях, общежитиях и гостевых комнатах или гостевых апартаментах устройства сверхтока, за исключением дополнительной защиты от перегрузки по току, не должны располагаться в ванных комнатах».

Таким образом, в приведенном выше коде указано, что установка электрических панелей в ванной комнате запрещена. Тем не менее, многие жилищные инспекторы сообщают, что все еще видят электрические панели в ванной комнате.

Большинство жилищных инспекторов утверждают, что обычно это происходит, когда домовладелец переделал дом и уделил мало внимания электрощиту или понятия не имел, где его разместить. Следовательно, он оказывается в ванной.

Вы можете найти электрический щиток в ванной комнате дома, построенного до того, как NEC создал код. Электрический щит не может быть расположен в ванных комнатах и ​​​​нарушает нормы современных правил по электротехнике.

Основной причиной этого является угроза безопасности. Наличие электрического щитка в ванной может быть чрезвычайно рискованным, так как он находится близко к воде. Известно, что электрические компоненты следует хранить вдали от влаги или воды любого рода. Попадание влаги на электрический щит может привести к ржавчине коробки выключателя и даже повреждению проводки.

Автоматические выключатели также могут со временем ржаветь и подвергаться коррозии, что делает всю панель неэффективной. Контакт воды с автоматическими выключателями ответвлений приведет к их неисправности, а протекание через цепь быстро возрастет. Эта неисправность может привести к зарядке панели или проводки, и, таким образом, даже открытие электрической панели может привести к поражению электрическим током.

Кроме того, незначительный контакт с водой может привести к очень опасным ситуациям, таким как короткое замыкание, которое в конечном итоге может привести к пожару, если нет предохранителя, а при наличии предохранителя вам придется заменить предохранитель.

Таким образом, электрические панели не допускаются в ванных комнатах по вышеуказанным причинам. Было бы лучше, если бы вы избегали этих рискованных ситуаций любой ценой. Я призываю вас переместить и обновить панель электрического выключателя, если она находится в ванной комнате.

Может ли электрический щит находиться в шкафу?

Еще один распространенный вопрос, который возникает у многих людей, заключается в том, разрешены ли электрические панели в шкафах. На первый взгляд может показаться, что это безопасное место для электрического выключателя. Однако, это не так.

Согласно NEC запрещается устанавливать электрические панели в шкафах. NEC 240.24(D) гласит:

«Устройства перегрузки по току не должны располагаться вблизи легко воспламеняющихся материалов, таких как шкаф для одежды».

В приведенном выше коде четко указано, что электрические щиты с перегрузкой по току не могут располагаться в местах с горючими материалами и подвержены риску возгорания, поскольку внутри часто хранится одежда, ящики и другие горючие материалы.

В соответствии с разделом 240.24D Национального электротехнического кодекса нельзя установить электрический щиток в шкафу для одежды. Стандарты кодекса гласят, что электрические панели «не должны находиться рядом с легковоспламеняющимися материалами», такими как одежда. Таким образом, вам придется либо переместить электрический щит, либо выделить этот шкаф только для коммунальных нужд, а не для хранения одежды.

Электрические провода в электрощите настолько сложны, что невозможно определить, есть ли свободный провод. Простой незакрепленный провод может вызвать мельчайшие искры, и эти искры могут быстро поджечь одежду, висящую в вашем шкафу. Огонь может быстро распространяться, поэтому запрещается размещать электрический щиток в шкафу.

Часто при ремонте дома домовладельцы, которые мало внимания уделяют размещению электрических панелей, могут оказаться в чулане. В этом случае блок выключателя необходимо переместить в более безопасное место в доме.

Тем не менее, нет никаких сомнений в том, что перемещение электрических щитов с одного места на другое является довольно сложной задачей и требует точности и опыта. Большинство домовладельцев не хотят возиться с перемещением панели, поэтому часто задаются вопросом, нужно ли ее перемещать.

Поэтому они обычно консультируются с домашними инспекторами и квалифицированными электриками, чтобы решить проблему. Этот кодекс также является широко обсуждаемой темой в сообществе домашних инспекторов и электриков. Многие электрики утверждают, что наличие панели рядом с одеждой является спорным вопросом, потому что вы можете избежать риска искр и пожаров, убедившись, что коробка выключателя находится вдали от одежды.

Некоторые также утверждают, что, поскольку в кодексе конкретно упоминается «шкаф для одежды», можно решить проблему, убрав одежду, висящую в шкафу, и устранив все риски.

Несмотря на это, основная причина, по которой NEC и правила размещения панелей заключаются в том, чтобы обеспечить вашу безопасность на максимально возможном уровне. Не рекомендуется экономить на хлопотах и ​​деньгах, связанных с перемещением коробки выключателя, потому что в конце дня это угроза безопасности, которой следует избегать любой ценой.

Таким образом, как правило, если вы продаете или покупаете дом с электрическим щитком в чулане, он может подпадать под пункт об отчуждении, и вам не придется его переезжать. Однако иногда инспектор по строительству может решить, что его необходимо переместить, прежде чем вы сможете продать дом.

Хотя вы можете попробовать спорить о дедушкиной оговорке, если она будет сочтена небезопасной, вы не сможете получить ее по контракту, не переместив ее.

Перемещение панели может быть дорогостоящим: в 2022 году средние цены на запчасти и работу составят от 1500 до 2500 долларов США. Это также займет время и замедлит процесс продажи.

Если стоимость слишком высока или у вас нет другого подходящего места для электрощита, вы можете попробовать переназначить шкаф. Вместо того, чтобы хранить там одежду, вытащите вешалку и используйте это место как кладовую.

В некоторых случаях это может помочь вам сэкономить время и деньги на перемещение коробки выключателя, если жилищный инспектор одобрит изменение.

Если вы строите или ремонтируете свой дом, обязательно спланируйте и найдите хорошее место для электрического щита, чтобы вообще избежать этой проблемы.

Может ли электрический щит быть в спальне?

Теперь, когда мы знаем о двух местах в наших домах, где электрические панели не могут быть, можно задаться вопросом, разрешает ли Национальный электротехнический кодекс устанавливать электрические панели в спальнях.

NEC разрешает установку электрического щита внутри спальни. Спальни соответствуют требованиям NEC к рабочему пространству для установки электрических панелей. Вы можете найти электрические панели внутри спален в квартирах или небольших домах, где в противном случае пространство может быть ограничено.

Однако размещение электрического щитка в спальне многим кажется странным выбором. Расположение панели чаще встречается в новых квартирах и квартирах, в то время как в старых квартирах электрические панели обычно находятся в гостиной.

Электрические панели часто используются в спальнях для поддержания эстетики жилого пространства. Многие люди согласны с тем, что панель — не самый привлекательный объект для размещения на стене, и поэтому, чтобы решить эту проблему, в новых квартирах вместо этого в спальнях установлены выключатели. Многие люди чувствуют себя небезопасно и сомневаются в риске безопасности панели, находясь в спальне, поэтому многие люди перемещают коробку выключателя.

Хотя NEC разрешает использовать панели внутри спален, домовладельцам рекомендуется размещать кровати на разумном расстоянии от самого выключателя. Семьям с новорожденными особенно рекомендуется, чтобы детская кроватка находилась как можно дальше от панели, чтобы снизить потенциальный риск проблем со здоровьем, вызванных нахождением в непосредственной близости от выключателя.

Хотя NEC не запрещает установку панели выключателя в спальне, лучше этого не делать из-за растущих опасений по поводу воздействия ЭМП и связанного с ним воздействия на здоровье человека.

Панели автоматических выключателей испускают ЭДС величиной около 100 В/м, которая падает, когда вы отходите на пару футов от коробки выключателя.

При этом ставить кровать рядом с панелью все же не рекомендуется, особенно если там спит ребенок или младенец.

Воздействие электромагнитного излучения может быть опасным и, как было доказано, вызывает;

• Sleep issues
• Memory problems
• Fatigue
• Headaches
• Mood disturbances
• Breathing issues like asthma
• Fertility issues
• Digestive problems

Исследование, проведенное на кафедре электротехники и электроники Мельбурнского университета, показало, что регулярное воздействие электромагнитного излучения значительно снижает нашу способность вырабатывать мелатонин.

Мелатонин является гормоном, регулирующим сон, и имеет решающее значение для правильного функционирования организма. Наши тела ошибочно воспринимают ЭМП как дневной свет, что приводит к снижению выработки мелатонина.

Итак, хотя технически вы можете установить щиток выключателя в спальне, делать это не рекомендуется по состоянию здоровья.

Кроме того, спальни не являются идеальным местом для доступа электрика и обслуживания панели выключателя.

Панели выключателей могут располагаться в спальне, поскольку они считаются непривлекательными для центральной жилой зоны. Повесив произведение искусства над панелью выключателя, проблема решается.

Этот раствор избавит от рези в глазах и не вызовет проблем с работой панели выключателя.

Можете ли вы уменьшить излучение ЭМП от панели выключателя?

Панели электрических выключателей являются одним из основных источников электромагнитных частот в наших домах. Энергия, поступающая в наши панели выключателей, является статической, то есть имеет низкую частоту и (к счастью) легко блокируется.

Если вас беспокоит ЭДС, исходящая от панели выключателя, вы можете попробовать покрыть панель MCL61.

MCL61 — это легкая ткань, которую вы используете для блокировки электромагнитного излучения. Чтобы выровнять панель выключателя, нарежьте полоски материала, соответствующие размерам коробки панели, и прикрепите их к внутренней части с помощью клея. MCL61 продается по цене около 200 долларов за штуку размером 6 × 2 фута.

Важно помнить, что вы должны отключить питание панели выключателя   , прежде чем пытаться выполнить этот проект. Если у вас есть какие-либо вопросы или опасения, всегда заранее консультируйтесь с лицензированным электриком.

Может ли электрический щит находиться в кладовой?

В отличие от шкафов для одежды, в NEC нет специальной формулировки, запрещающей размещать электрический щит в кладовой. Это часто может быть удобным местом для размещения электрического щита, поскольку он доступен и его легко найти. Кроме того, это скрывает их от глаз, в отличие от прихожей.

Чтобы разместить электрический щит в кладовой, вы должны убедиться, что он соответствует остальным кодам, в частности:

1. Складское помещение не должно использоваться в первую очередь для хранения легковоспламеняющихся материалов, таких как одежда, топливо, тряпки, бумага и т. д. Подойдет кладовая или кладовка для метел, так как ни в том, ни в другом случае не содержится большого количества горючих материалов.
2. Помещение должно быть достаточно большим, чтобы соответствовать всем требованиям к зазорам. Он должен быть не менее 6 футов и 5 дюймов в высоту и оставлять 30 дюймов по обе стороны от панели и 36 дюймов спереди.
3. Наконец, в нем не должно быть агрессивных веществ, а жильцы должны иметь постоянный доступ к кладовой.

Если вы можете выполнить эти требования, складское помещение — отличное место для размещения электрического щита.

Нужно ли запирать электрические панели?

Внутренние дверцы электрических панелей имеют защелку на дверце крышки панели для фиксации панели в закрытом состоянии.

Внешние электрические панели имеют дверцу с защелкой внизу. Часто домовладельцы запирают эти панели закрытыми, чтобы злоумышленники не могли получить доступ к выключателям или главному отключению и отключению электричества в доме. Электрическая панель с навесным замком — это проблема безопасности, которая может предотвратить доступ к электрическим выключателям в чрезвычайной ситуации.

Поставщики электроэнергии обычно размещают на счетчиках тонкую защелку для предотвращения несанкционированного доступа. Однако запирание электрического распределительного щита может быть опасным для жизни, если аварийному персоналу требуется быстрый доступ, чтобы отключить электричество в доме, например пожарным, для выполнения своей работы.

Согласно NEC, электрические панели должны быть легкодоступны в любое время, главным образом потому, что в случае возникновения такой ситуации, как пожар или неисправность электрооборудования, электрик может получить доступ к выключателям и отключить подачу тока. Поэтому мы рекомендуем вам проконсультироваться с местным электриком, прежде чем решить, следует ли блокировать электрический щит.

Требуется ли маркировка электрических панелей?

Важно знать, что выключатели имеют соответствующую маркировку при работе с электрическими компонентами. При работе с электричеством нужно знать, что отключение прерывателя отключает питание в намеченной цепи.

Этикетки должны содержать информацию, которая поможет идентифицировать панель и ее тип, а также информацию о безопасности. Маркировка включает в себя написание идентификационного имени выключателя, например, «Кухня», «Столовая», «Главная спальня», «Гараж» и т. д. Электрические панели в каждом доме будут разными, поэтому необходима правильная маркировка.

Однако, если вы переехали в дом и обнаружили, что электрическая панель не имеет маркировки, это легко исправить. Может показаться, что маркировка коробки выключателя будет запутанной и очень сложной, но вы можете очень быстро промаркировать выключатели самостоятельно, выполнив несколько простых шагов идентификации.

Вот несколько очень простых шагов, которые вы должны знать и которые помогут вам маркировать вашу электрическую панель:

Шаг 1: Попробуйте найти индекс электрической панели в вашем новом доме. Указатель поможет вам лучше понять панель выключателя и облегчит дальнейший процесс.

Шаг 2 : Теперь назначьте номера каждому из отдельных автоматических выключателей внутри панели на электрической панели. Вы можете написать номер выключателя на небольшом листе бумаги и прикрепить его к назначенному выключателю. Вы можете распределять числа, считая по горизонтали или по вертикали на панели.

Шаг 3: После того, как вы присвоили номер каждому из автоматических выключателей на панели, возьмите страницу и нарисуйте на ней схему панели. Запишите номера точно в том же порядке, что и автоматические выключатели. Этот шаг позволит вам относительно легко запомнить положение каждого выключателя на панели.

Шаг 4: Затем выключите все автоматические выключатели, чтобы теперь вы могли определить, какой автоматический выключатель подает питание на какую конкретную цепь в вашем доме. Вы можете сделать это, включив один из автоматических выключателей, а затем проверив дом и найдя, какой светильник или розетка сейчас включены. В старых домах электрические цепи обычно управляют несколькими комнатами.

Шаг 5: Как только вы узнаете, какой именно выключатель подает питание к какой розетке, будет полезно записать номер этого выключателя на листе бумаги и прикрепить его рядом с розеткой, на которую он подает питание. Повторите этот процесс для всех розеток и автоматических выключателей.

Шаг 6: Обязательно проверьте наружное освещение и подобные розетки и повторяйте шаг 5, пока не перечислите все обычные автоматические выключатели и соответствующие им области.

Шаг 7: Пока вы идентифицируете автоматические выключатели и розетки, вы также узнаете, какие выключатели соединены вместе. Обычно выключатели соединены в пару для подачи питания на крупные бытовые приборы, такие как кондиционеры и холодильники. Обязательно запишите, какие выключатели соединены в пару, чтобы их можно было легко идентифицировать в будущем.

Можно ли устанавливать электрические панели снаружи?

Хотя для многих, живущих в городе, это может быть шоком, в сельской местности часто бывает так, что электрический щит находится за пределами дома. Это сделано для того, чтобы не пришлось жертвовать какой-либо домашней зоной или делать ее менее привлекательной для размещения панели.

Еще одним преимуществом вызывной панели является то, что она позволяет службам экстренной помощи отключать питание перед входом в дом. Эта доступность может быть выгодна, если в вашем доме используется природный газ, так как, когда вы чувствуете запах утечки, вы можете выйти на улицу и отключить все электричество, прежде чем звонить в службу 9.11.

Ни один из кодов не запрещает установку электрических панелей вне дома, если они защищены от непогоды с помощью соответствующего защищенного от непогоды распределительного ящика.

В густонаселенных районах могут возникнуть проблемы с безопасностью, и в этом случае вы можете добавить на панель замок. Это защитит вас от нежелательных людей и затруднит вам доступ к панели.

Вы можете приобрести кодовый замок и убедиться, что все в вашем доме знают код к нему на случай, если им в любой момент понадобится щелкнуть выключателем.

Другим недостатком наружной панели является неудобный доступ к ней во время дождя или сильной метели. Выбирая место, постарайтесь найти место, покрытое тентом или крышей, или установите его, чтобы защитить себя от непогоды, если вам придется получить к нему доступ во время шторма.

Люди предпочитают располагать панель управления вне дома, чтобы обеспечить легкий доступ к ней в случае чрезвычайной ситуации.

Например, предположим, что произошла неисправность. Розетки в доме оказались под напряжением; вместо того, чтобы рисковать получить удар током, можно легко попросить электрика, который может решить проблему, даже не заходя в дом.

Однако, хотя NEC разрешает это, многие люди сомневаются, безопасно ли это. Если электрическая панель размещена за пределами вашего дома, погодные условия, такие как дождь и снег, могут быстро попасть на панель и вызвать ржавчину или неисправности, если панель находится снаружи. Крайне важно убедиться, что панель снаружи дома устойчива к атмосферным воздействиям и обладает высокой устойчивостью к пыли, воде и т. д. получить доступ к выключателям. Внешние электрические панели могут создавать проблемы в местах, где наблюдается сильный дождь или метель, поскольку никто не хочет выходить в шторм, чтобы отключить выключатель. Как мы обсуждали выше, существуют также проблемы с безопасностью, связанные с электрическими панелями, установленными снаружи,

Установка панели снаружи также означает, что вам, возможно, придется установить на нее замок. Этот замок поможет убедиться, что люди на улице не смогут получить доступ к электрической системе вашего дома и потенциально могут нанести ущерб.

Можно ли устанавливать электрические панели вверх дном?

В соответствии с требованиями Национального электротехнического кодекса в коде NEC 240.81 вы можете установить коробку электрического щита вертикально или горизонтально при условии, что «Вкл.» и «Выкл.» четко обозначены. Требование состоит в том, что там, где рукоятки автоматического выключателя установлены вертикально, а не горизонтально, положение рукоятки «Вверху» должно быть положением «Включено».

Некоторые называют панели с главным разъединителем внизу перевернутыми; однако это обычное дело для подземных коммуникаций. Пока вертикальные рукоятки автоматического выключателя находятся в положении «Вверху» на панели, она соответствует требованиям NEC. Автоматические выключатели с горизонтальными рукоятками должны иметь маркировку «Вкл.» и «Выкл.».

В некоторых случаях с эстетической или логистической точки зрения может быть более целесообразным установить панель вверх дном или боком. Установка таким образом разрешена NEC, если соблюдаются все остальные правила.

Основная проблема заключается в том, что переключатели «Вкл.» и «Выкл.» четко обозначены. Должно быть очень очевидно, в каком направлении необходимо переместить главный выключатель, чтобы отключить питание.

Вы можете установить панель вверх дном или боком, если вы отметили главный выключатель и направления, в которых он должен двигаться.

Можно ли размещать электрические панели за дверями?

Многие люди рассматривают возможность размещения электрического щита за дверями, потому что это избавляет их от необходимости искать место с небольшим количеством материала, окружающего щит. Таким образом, если в области панели достаточно места, электрические панели могут быть расположены за дверями.

Национальные электротехнические нормы разрешают размещать коробки выключателей за дверями. Однако в коде указано, что должно быть достаточно рабочего пространства, и ничто не должно блокировать панель. В соответствии с кодом:

« рабочее пространство вокруг панели выключателя должно быть не менее 30 дюймов в ширину и 3 фута переднего зазора».

Закрытая дверь не считается препятствием для рабочего пространства.

Разрешены ли электрические панели над лестницей?

Глядя на лестницу, мы иногда видим электрические панели на лестницах в подвале или там, где домовладелец добавил пристройку, как правило, до написания NEC.

Нельзя устанавливать электрические панели над ступенями лестницы. В соответствии со стандартом NEC 240.24(F)

«Не размещать над ступенями: Устройства максимального тока не должны располагаться над ступенями лестницы».

Заключение

Чрезвычайно важно понять, как лучше всего разместить распределительный щит в вашем доме, потому что он регулирует подачу электроэнергии во всем доме.

Знание того, где установить сервисную панель, помогает предотвратить возможные опасные ситуации и гарантирует, что вы не нарушите какие-либо правила штата. Правила расположения и размещения электрических щитов существуют, прежде всего, для обеспечения вашей безопасности.

В этой статье рассматриваются возможные разрешенные зоны и установка электрических панелей. Вы можете быстро определить, где вам следует разместить коробку выключателя и как именно вы должны ее установить. Помните, безопасность превыше всего.

Если вы не можете сделать это самостоятельно или запутались и сомневаетесь, правильно ли вы поступаете, мы настоятельно рекомендуем нанять профессионального электрика, который знает, что делать, и знает правила Национального электротехнического кодекса.

Вам нужен электрик?

Получите БЕСПЛАТНЫЕ предложения от лицензированных электриков в вашем районе уже сегодня. Если вам нужна розетка или потолочный вентилятор, новая электрическая панель или проводка, мы можем помочь! Все электрики проверены, лицензированы и застрахованы.

Получите БЕСПЛАТНУЮ цитату сегодня

Мы сотрудничаем с Networx

Нужно ли мне заменить электрическую панель моего дома? – HVAC Services Lorton

Электрическая панель представляет собой металлический ящик, полный предохранителей или выключателей, обычно расположенный в подвале дома или в гараже. Он берет электричество из вашей электросети и распределяет его по свету, бытовой технике и электронным устройствам в вашем доме. Электрические панели также называют главным выключателем, блоком выключателя или блоком предохранителей, хотя в большинстве домов предохранители больше не используются.

Вы должны сделать проверку своей электрической панели регулярной привычкой, даже если вы не подозреваете проблемы.

Электрическая панель, вероятно, не является одной из тех вещей, о которых вы думаете каждый день, но она является ключом к электричеству в вашем доме, поэтому важно убедиться, что она работает правильно.

Вот десять признаков того, что ваша электрическая панель нуждается в замене.

1. Ваша электрическая панель старше 25 лет

Хотя вы не хотите заменять панель, которая все еще находится в хорошем рабочем состоянии, если вашей панели больше 25 лет, вы должны проверить ее сертифицированный электрик. Даже если электрическая панель вашего дома не имеет признаков износа, сегодня в домах больше потребностей в электричестве, чем в прошлые годы, поэтому, даже если ваша панель не нуждается в замене, может потребоваться ее обновление.

Ваш электрический щит не имеет достаточной силы тока

Одним из признаков того, что ваш электрический щиток устарел, является то, что он имеет ток менее 150 ампер. Многие старые дома были подключены только к 60 амперам, что обычно недостаточно для современного дома. Новые дома обычно имеют рейтинг 150–200. Если ваша сила тока слишком низкая, свяжитесь с AirPlus, чтобы обновить электрическую панель.

У вас все еще есть предохранители

В электрических панелях вместо автоматических выключателей использовались предохранители. В то время как выключатели просто перевернутся, если они не смогут справиться с количеством электричества, протекающего через них, предохранители буквально сгорят. Это означает, что вместо того, чтобы просто включить их обратно, их нужно будет заменить.

Если в вашем доме работают плавкие предохранители, возможно, пришло время их обновить. Мало того, что замена предохранителей сложнее, чем работа с выключателями, некоторые предохранители на самом деле могут быть пожароопасными. Наличие блока предохранителей также может сделать вашу страховку дома более дорогой или стать причиной того, что они не выплатят страховку в случае пожара.

2. Ваш электрический щит нагрелся или пахнет горелым

Ваш электрический щит должен контролировать, насколько сильно нагревается ваша электрическая система, поэтому перегрев должен привести к срабатыванию выключателя, защищая ваш дом от пожара. Однако, если вы заметили, что ваша электрическая панель горячая на ощупь или пахнет горелым, это может указывать на серьезную проблему.

Запах гари может исходить либо от пластиковой оболочки электропроводки, либо от обожженной древесины и изоляции в ваших стенах. В случае теплой электрической панели или запаха гари вызовите специалиста для немедленной проверки вашей электрической панели.

3. Ваши автоматические выключатели срабатывают все время

Хотя автоматические выключатели защищают вас от цепей, потребляющих слишком много энергии, если они срабатывают слишком часто, это может быть признаком того, что ваш электрический щит нуждается в обновлении. Ваши выключатели регулярно отключаются, скорее всего, это означает, что на вашей электрической панели недостаточно силы тока для вашего потребления электроэнергии. Чтобы решить эту проблему, вам необходимо обновить панель.

4. Вы никогда не найдете розетку

Если у вас старый дом, скорее всего, он не был приспособлен для современных нужд электричества. Если вы обнаружите, что не можете найти достаточное количество розеток для своего телефона, компьютера и смарт-концентратора, или вы прибегаете к разветвителям питания, чтобы подключить все свои приборы, это признак того, что ваш выключатель может быть не настроен для удовлетворения ваших потребностей в электричестве. К счастью, вы можете легко решить проблему, обновив электрическую панель.

5. Вы расширяете свой дом

При надстройке дома необходимо добавить электрощит. Вам может понадобиться обновление, новая панель или дополнительная панель. Это верно не только для надстроек, но и для реконструкций, таких как отделка вашего подвала, поскольку ваше потребление электроэнергии в этой области может не соответствовать его новому использованию.

Переделка вашей электрической панели во время надстройки или реконструкции выгодна с финансовой точки зрения, поскольку работа по замене вашей панели часто может быть объединена с другими работами по вашему проекту реконструкции.

6. Вы только что купили крупную бытовую технику

Одной из наиболее распространенных причин замены электрических панелей в вашем доме является то, что старые панели не могут питать современные приборы. Всякий раз, когда вы планируете приобрести новый прибор, такой как посудомоечная машина, стиральная машина или кондиционер, рекомендуется проверить электрическую панель. Вашему новому устройству может потребоваться отдельная цепь только для него, довольно простая установка, если на вашей панели есть место для него.

7. Вы видите ржавчину на электрической панели

Ржавчина очень опасна, когда дело доходит до вашей электрической панели, так как это признак повреждения водой. Если у вас есть основания подозревать, что ваша панель повреждена водой, или вы видите ржавчину или коррозию на панели, вам необходимо немедленно вызвать электрика для ее проверки.

8. Ваш электрический щит издает странные звуки

Электрические щиты должны быть тихими, поэтому, если вы слышите жужжание или шипение, исходящие от вашего, возможно, плохой провод или плохое соединение. Это ремонт, который вы захотите сделать как можно раньше, так как неисправная проводка представляет опасность пожара, и чем дольше вы ждете, тем больше повреждений может быть нанесено.

9. Мерцание или приглушение света

Свет не должен гаснуть только потому, что вы хотите включить пылесос или приготовить ужин в микроволновой печи. Если они это сделают, это признак того, что у вас недостаточно силы тока для использования электроэнергии.

Вы также можете заметить, что ваши бытовые приборы не работают на полной скорости, например, микроволновая печь, которая едва нагревает пищу, или пылесос, который недостаточно всасывает. Чтобы решить эту проблему, лучше всего обновить электрическую панель.

10. В вашу электрическую панель кто-то ударил

Если что-то упадет или врежется в вашу электрическую панель, вам необходимо проверить ее и, возможно, заменить. Поврежденные электрические панели представляют опасность пожара.

11. Неисправная проводка

Существует множество признаков неисправной проводки, на которые следует обращать внимание, так как это одна из основных причин пожара. Старая проводка, скорее всего, будет неисправна, поэтому, если у вас старый дом, вам следует проверить электрическую панель, чтобы выявить любые проблемы.

Если вы заметите мерцание света, почувствуете шок при прикосновении к электроприбору, почувствуете запах гари, увидите следы пригара или искры в розетках или электрическая панель нагрелась, вам следует немедленно проверить ее.

12. Защита на будущее

Каждый раз, когда вы выполняете какие-либо работы в своем доме, стоит проверить или обновить электрическую панель, чтобы она прослужила как можно дольше. Модернизация вашей электрической панели перед продажей дома или вскоре после покупки нового дома также является разумным шагом, поскольку это может повысить стоимость вашего дома и предотвратить будущие проблемы с вашей электрической системой.

NFPA 1: Хранение горючих материалов, #FireCodefridays

NFPA Today — 04 мая 2018 г.

Назад на целевую страницу блогов

Прошедшая неделя была насыщенной для NFPA 1.  Я закончил некоторые из заключительных частей издания Справочника по правилам пожарной безопасности 2018 года (дата хранения – июнь 2018 г.) и в то же время начал подготовку к предстоящему циклу пересмотра 2021 года (следите за будущим постом, в котором освещаются многие проблемы, которые мы будем решать в этом цикле!). Даже после того, как Кодекс был недавно опубликован, работа сотрудников NFPA по связям с персоналом никогда не заканчивается. Есть текущие задачи, которые необходимо выполнять круглый год, чтобы завершить разработку одного Кодекса, а затем подготовиться к следующему. Захватывающие вещи ждут вас в NFPA 1!

На этой неделе я также провел часть двухдневного практического курса NFPA для менеджеров предприятий. Мы охватываем положения NFPA 25, 72, 101, 80, 96, 3 и 4… всего в течение 2 дней, а также предлагаем руководителям предприятий возможность поработать в лаборатории пожарной безопасности с оборудованием, с которым они работают ежедневно. Я был рад увидеть большой энтузиазм по поводу безопасности противопожарных дверей, а также ответить на несколько вопросов по NFPA 1.

Руководители объектов не могут знать Кодексы от корки до корки, но должны быть в состоянии управлять потребностями систем в их здании вместе с с общими вопросами быта и пожарной безопасности. Один вопрос, который я получил, касался хранения в котельной и разрешено ли это. Просматривая главу 10 NFPA 1, которая охватывает общие требования безопасности (глава, важная для пожарных инспекторов, но также и для руководителей объектов), мы наткнулись на раздел 10.18, посвященный хранению горючих материалов. В частности, раздел 10.18.5 касается аппаратных следующим образом:

10.18.5 Аппаратные.

10.18.5.1 Горючие материалы не должны храниться в котельных, механических и электротехнических помещениях.

10.18.5.2 Материалы и принадлежности для эксплуатации и технического обслуживания оборудования в помещении должны быть разрешены.

Использование аппаратных для хранения предметов, например тех, которые необходимы для оборудования в помещении, является нормальным явлением. Хранение материалов и принадлежностей, связанных с эксплуатацией оборудования, допускается в соответствии с 10.18.5.2. Оборудование должно храниться в шкафах или других защищенных местах, чтобы ограничить опасность. Такие помещения, как котельные, механические помещения или электрические помещения, предназначены для определенной цели и не должны рассматриваться как возможность свободного хранения внутри здания. Хранение горючих материалов в одном из этих помещений увеличивает риск, а также количество топлива в помещении в случае возникновения пожара. Контроль хранения горючих материалов в этих помещениях может помочь снизить риск возникновения пожара и/или нарушения работы котельного, механического или электрического оборудования. Материалы, не связанные с оборудованием, не разрешается хранить в аппаратных.

В разделе 10.18 также рассматриваются другие общие условия хранения. Хранение горючих материалов, независимо от места их расположения, должно быть упорядоченным и не должно мешать расположению оросителей. Хранение также не допускается в выходах. Чердаки, под полом и скрытые помещения, используемые для хранения горючих материалов, должны соответствовать требованиям защиты от опасностей для складских помещений в NFPA 101. храниться, эксплуатироваться или ремонтироваться внутри здания, если только здание не было построено для этой цели с использованием строительных норм или разрешено другим положением NFPA 1.9.0003

Вы нашли хранилище в этих аппаратных на вашем объекте? Как вы предотвратили нарушение этого Кодекса?

Как всегда спасибо за прочтение! С пятницей, берегите себя!

(Следите за разработкой редакции NFPA 2021 года 1 здесь . Вы также можете бесплатно просмотреть редакцию Кодекса 2018 года здесь .)

90 Вы можете подписаться на меня в Твиттере для получения дополнительных обновлений и новостей о пожарной безопасности @KristinB_NFPA.

Важное примечание: Любое мнение, выраженное в этой колонке (блог, статья), является мнением автора и не обязательно отражает официальную позицию NFPA или ее технических комитетов. Кроме того, эта статья не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

ТЕМЫ:

• Безопасность строительства и жизни,
• Промышленные опасности,
• Системы противопожарной защиты

Подпишитесь на информационный бюллетень сети NFPA

Зарегистрироваться

Кристин Бигда

Технический руководитель и главный инженер по противопожарной защите с акцентом на материалы, связанные со строительством и безопасностью жизнедеятельности.

Подробнее Кристин Бигда

Связанные статьи

31 МАРТА 2022 ГОДА

NFPA LiNK позволяет пользователям быстро и легко ориентироваться в цифровых кодах и стандартах

03 ДЕКАБРЯ 2021 ГОДА

Запрос информации об источниках воспламенения на складах для проекта Фонда исследований в области противопожарной защиты.

17 МАРТА 2021 ГОДА

Считаете ли вы, что требования по обнаружению угарного газа (CO) адекватны в вашем городе?

13 ЯНВАРЯ 2021

Представлена ​​серия конференций, посвященная 125-летию NFPA, которая заменяет традиционно запланированные планы на конференцию и выставку 2021 года.

10 ДЕКАБРЯ 2020 ГОДА

Вы в курсе пожарной безопасности склада? Загрузите новый информационный бюллетень и узнайте

17 НОЯБРЯ 2020 ГОДА

NFPA предлагает цифровые значки, чтобы помочь учащимся подчеркнуть свою профессиональную надежность

10 наиболее распространенных нарушений национальных электротехнических норм и правил

Многие проблемы возникают из-за новых дополнений к Национальным электротехническим нормам (NEC), в то время как некоторые распространенные ошибки нарушают нормы, которые соблюдаются годами.

1 / 10

Предоставлено Structure Tech Home Inspections

Выполнение электромонтажных работ для друзей и семьи

Многие юрисдикции по всей Северной Америке позволяют вам самостоятельно выполнять электромонтажные работы у себя дома. Пока он проходит проверку, у домашних мастеров, работающих с собственной проводкой, нет проблем с нарушением правил. Проблема в том, что как только друзья и семья узнают, что вы хорошо разбираетесь в электромонтажных работах, могут начать поступать просьбы о помощи. Это нарушение кодекса в большинстве мест. Работать с собственной электрической системой можно, но только лицензированные электрики могут работать с чужой. Тем не менее, обязательно проконсультируйтесь с местным муниципалитетом, прежде чем выполнять какие-либо электромонтажные работы самостоятельно.

2 / 10

Семейный мастер на все руки

Неправильный выбор автоматического выключателя

Чтобы помочь вам понять, какая электрическая защита нужна, рассмотрите, для чего предназначен каждый тип автоматического выключателя, и обязательно соблюдайте национальные электротехнические нормы и правила.

Стандартный автоматический выключатель

Автоматические выключатели защищают домашнюю электропроводку и оборудование, такое как печи, кондиционеры, сушилки и кухонные плиты. Стандартные автоматические выключатели лучше защищают проводку и оборудование, чем предотвращают пожары и защищают людей. Вот почему они в значительной степени были заменены GFCI и AFCI. Осталось всего несколько мест, где можно использовать стандартные автоматические выключатели, как правило, для крупных бытовых электроприборов.

Прерыватель цепи замыкания на землю

Прерыватель цепи замыкания на землю (GFCI) защищает людей в местах, где они могут использовать небольшие бытовые приборы и где присутствует вода. Выключатели и розетки GFCI существуют уже некоторое время, и большинство людей знают, что они необходимы в ванных комнатах, на кухнях и на открытом воздухе. Но наши эксперты по-прежнему обнаруживают нарушения электропроводки в домах, особенно в гаражах, подвальных помещениях, складских/рабочих помещениях в недостроенных подвалах, барах (в пределах шести футов от раковины) и водоотливных насосах.

И не забывайте, что GFCI должен быть легко доступен для сброса. Это означает, что их нельзя устанавливать на потолке или закапывать под гидромассажную ванну без панели доступа.

Прерыватель цепи дугового замыкания

Прерыватель цепи дугового замыкания (AFCI) предотвращает возгорание в жилых помещениях, где шнуры электроприборов могут быть пережаты, перекручены или жеваны домашними животными. Раньше они требовались только в цепях спален, но теперь Национальный электротехнический кодекс требует защиты AFCI во всех жилых помещениях. Они оснащены сложной электроникой, которая может обнаруживать состояние дуги (например, в изношенном шнуре лампы), которое не может быть обнаружено стандартным автоматическим выключателем до тех пор, пока не начнется пожар.

Защита AFCI требуется не только для нового строительства. Он также необходим при изменении, замене или расширении ответвленной проводки в существующих домах. Важно знать разницу между GFCI и AFCI.

3 / 10

Посмотрите это видео, чтобы узнать больше о распространенных ошибках в электротехнике, чтобы их не совершать:

4 / 10

Семейный мастер на все руки

Электромонтажные выключатели без нулевого провода

Для всех выключателей требуется нейтральный провод. Этот национальный электротехнический кодекс был в основном реализован для возможного использования в будущем. Электронные переключатели требуют небольшого количества постоянного электричества и, следовательно, нуждаются в нейтральном проводе.

Есть исключения из этого кода NEC, но если стены в данный момент все равно открыты, не заставляйте следующего человека ловить проволоку. Сделайте это правильно и убедитесь, что в коробке есть нейтральный провод.

5 / 10

Семейный мастер на все руки

Незабываемые емкости с защитой от несанкционированного доступа

Сосуды с защитой от несанкционированного доступа предназначены для того, чтобы ребенок не мог вставить какой-либо предмет, например скрепку для бумаги. Они необходимы для всех мест, внутри и снаружи. Розетки с защитой от несанкционированного доступа — отличное изобретение, поэтому используйте их — это национальный электрический кодекс.

6 / 10

Семейный мастер на все руки

Использование заземляющего электрода при наличии лучшей системы

В течение долгого времени металлические подземные водопроводные трубы считались лучшими доступными заземляющими электродами, но сегодня практически все подземные водопроводные трубы сделаны из пластика. И оказывается, что арматура в бетонных фундаментах или фундаменте дома на самом деле является более эффективной системой заземления, чем заземляющие стержни, которые мы использовали десятилетиями. Поэтому, если в новых опорах есть арматура, эту арматуру необходимо использовать в качестве основного заземляющего электрода.

В двух словах, если новый дом имеет фундамент высотой не менее 20 футов из 1/2 дюйма. арматура, арматура, встроенная в эти фундаменты, должна использоваться в качестве основного заземляющего электрода. Это новое положение национального электротехнического кодекса требует значительной координации между продавцами и руководителями проектов. Электрики обычно появляются спустя много времени после того, как бетонщики ушли, но хорошее общение — это гораздо более легкая работа, чем разрушение бетона.

7 / 10

Семейный мастер на все руки

Установка неправильной крышки на наружную розетку

На наружных розетках плоские крышки обеспечивают защиту только тогда, когда розетка не используется. Но нередко удлинители подключаются к сети на длительное время — например, для праздничного освещения. Используемые или «пузырьковые чехлы» обеспечивают постоянную защиту.

Национальные электротехнические нормы и правила определяют «влажное место» как место, подверженное воздействию воды или других жидкостей, а также незащищенное место, подвергающееся воздействию погодных условий. В национальном электрическом кодексе есть другое определение «влажных мест», которое является более субъективным, но если вы думаете, что розетка может намокнуть, используйте крышку во время использования.

И не забудьте про погодостойкий контейнер. Национальный электротехнический кодекс требует, чтобы все 15- и 20-амперные розетки были классифицированы как устойчивые к атмосферным воздействиям и взлому при установке в и влажных и влажных местах.

8 / 10

Семейный мастер на все руки

Переполнение сервисной панели

Сервисная панель требует рабочего зазора в 30 дюймов. в ширину, три фута в глубину и шесть футов восемь дюймов в высоту в соответствии с национальными электрическими нормами.

Вот хорошее практическое правило: если вы не можете припарковать холодильник перед панелью, у вас недостаточно места для работы. Эти зазоры предназначены для защиты человека, работающего на панели. Трудно безопасно работать, когда ваши руки прижаты к бокам. Панель также должна быть легко доступна, то есть область не должна использоваться в качестве места для хранения или требовать лестницы для доступа.

9 / 10

Семейный мастер на все руки

Установка слишком малого количества розеток

Целью этого национального электротехнического кодекса является сокращение использования удлинителей. Из любой точки вдоль линии стены розетка должна находиться в пределах досягаемости шестифутового шнура прибора, и шесть футов не могут быть измерены через проход. Суть в том, что удлинители вызывают пожар и создают опасность споткнуться — чем меньше удлинителей, тем лучше.

10 / 10

Семейный мастер на все руки

Недостаточное электрическое соединение

Заземление — это не то же самое, что соединение. Сантехника, телефонные линии, коаксиальные кабели и газопроводы должны быть не только заземлены , но также соединены друг с другом.

Соединение выравнивает потенциал напряжения между проводящими системами. Это значительно снижает риск того, что человек станет путем прохождения тока между двумя проводящими системами в случае, если одна из систем окажется под напряжением. Кроме того, при ударе молнии уравновешенный потенциал напряжения сводит к минимуму риск скачков чрезвычайно высокого тока (дугового разряда) между двумя системами, которые могут вызвать пожар.

Первоначально опубликовано: 29 декабря 2020 г.

Как отключить питание на щитке электроснабжения

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 30.07.21

Ель / Кэндис Мадонна

В этой статье

• Прежде чем начать: автоматические выключатели и предохранители

• Вопросы безопасности

• Как отключить главный выключатель

• Автоматический выключатель ответвления

• Главный выключатель в панели предохранителей

• Удаление предохранителей

Обзор проекта

Во всех домах есть главная электрическая панель обслуживания, также известная как панель автоматического выключателя или блок предохранителей. Панель получает поступающую мощность от электросети и распределяет ее по различным ответвлениям дома. Отключение питания на электрощите — это самый безопасный способ отключить цепь перед началом работы с ней. Сервисная панель также позволяет отключать питание всех цепей одновременно с помощью главного автоматического выключателя или главного размыкающего блока предохранителей.

Прежде чем начать: автоматические выключатели и предохранители

Если электроснабжение вашего дома не очень старое, в нем, вероятно, есть сервисная панель, в которой используются автоматические выключатели для защиты от перегрузки. Каждый отдельный автоматический выключатель автоматически отключается, если возникает проблема с цепью, например, короткое замыкание или перегрузка, когда цепь перегружена и потребляет слишком много энергии для безопасного управления. Выключатели и цепи, которые они защищают, также можно отключить вручную, переведя тумблер в положение OFF.

Рекомендуется потратить некоторое время на ознакомление с панелью автоматического выключателя и ее компонентами. Начните с открытия дверцы на крышке сервисной панели. Внутри вы увидите главный автоматический выключатель, рассчитанный на 100, 150 или 200 ампер, а возможно, и больше, в очень большом современном доме. Число, напечатанное на тумблере главного выключателя, представляет собой номинальную силу тока и указывает, сколько энергии доступно для распределения между различными отдельными цепями. Переключение тумблера на этом главном выключателе отключит питание всех отдельных цепей одновременно, но не отключит все питание, присутствующее внутри самой панели.

Под главным выключателем вы увидите несколько автоматических выключателей, каждый из которых управляет питанием отдельной цепи в вашем доме. Эти выключатели обычно рассчитаны на 15 ампер или 20 ампер, если они представляют собой цепи на 120 вольт. Если это цепи на 240 вольт, они управляются двухполюсным автоматическим выключателем, который обычно занимает то же место, что и два 120-вольтовых выключателя, с тумблерами, которые соединены вместе. Двухполюсные выключатели обычно обеспечивают питание выделенных цепей приборов, таких как сушилки для белья, электрические плиты, водонагреватели или кондиционеры. Щелчок переключателя на любом из этих 120-вольтовых или 240-вольтовых автоматических выключателей останавливает подачу тока к отдельным ответвленным цепям. Это дает возможность отключить любую цепь в доме, чтобы произвести ремонт или переделку.

Хотя большинство сервисных панелей имеют индекс или этикетки, приклеенные скотчем или приклеенные к внутренней поверхности дверцы панели, лучше не доверять этому индексу автоматически, так как очень часто цепи неправильно маркируются. Как только вы решите, что отключили цепь, всегда проверяйте провода с помощью тестера цепи, чтобы убедиться, что питание действительно отключено.

В доме со старым электроснабжением может быть панель предохранителей, а не панель автоматического выключателя. Здесь также панель может быть использована для отключения питания всего дома или отдельных ответвлений. Открыв дверцу панели, вы увидите несколько ввинчиваемых предохранителей с небольшими стеклянными окошками. Это предохранители, которые контролируют отдельные ответвленные цепи на 120 вольт.

Вы также, вероятно, увидите один или несколько блоков предохранителей на 240 вольт, каждый из которых содержит пару цилиндрических патронных предохранителей. Небольшая металлическая ручка позволяет извлекать эти блоки предохранителей при необходимости. Один из этих блоков служит главным предохранителем (главным разъединителем) для всего сервисного щитка. Если есть другие блоки предохранителей, они, вероятно, обслуживают 240-вольтовые приборы, такие как электрическая плита или сушилка для белья.

В отличие от автоматических выключателей, предохранители необходимо заменять, когда они «перегорают» из-за перегрузки или короткого замыкания. Хотя бывают случаи, когда вы снимаете основной блок предохранителей, чтобы отключить питание всего дома, более вероятно, что вы сделаете это, чтобы заменить перегоревший предохранитель.

Вопросы безопасности

Любая работа на главной сервисной панели сопряжена с неотъемлемыми рисками, поскольку существует вероятность прикосновения к частям, на которые подается полная сила тока, поставляемая коммунальной компанией. Профессиональных электриков учат быть предельно осторожными рядом с основной сервисной панелью, например, стараясь не прикасаться к панели, если пол вокруг панели влажный.

Очень важно знать, что главный выключатель или главный предохранитель не отключают питание входящих служебных линий от коммунального предприятия или соединений, где эти линии соединяются с служебной панелью. Эти основные линии служебных проводов остаются под напряжением, если коммунальная компания не отключит их. Таким образом, вы должны быть предельно осторожны, чтобы случайно не коснуться этих проводов или наконечников, где они подключаются к сервисной панели.

Опасность минимальна, если все, что вы делаете, это отключаете автоматический выключатель, так как вы не будете снимать всю крышку панели, чтобы открыть соединения служебных проводов или горячие шины внутри. Тем не менее, разумно быть начеку всякий раз, когда вы приближаетесь к главной сервисной панели по любой причине, даже если это просто для отключения автоматического выключателя или сброса сработавшего выключателя.

Но если вы понимаете внутреннюю работу сервисной панели, любой домовладелец может безопасно отключить питание в цепи или во всем доме.

Смотреть сейчас: все, что вам нужно знать о вашей коробке выключателя

Оборудование/инструменты

• Фонарик
• Бесконтактный тестер цепей

Материалы

• Сменный предохранитель (опционально)

Как отключить главный выключатель

Отключение главного выключателя и прекращение подачи питания на весь дом иногда необходимо, если вам трудно определить правильный выключатель ответвления для выполнения конкретного ремонта. Это также необходимо всякий раз, когда в сервисной панели устанавливается новый автоматический выключатель. Тем не менее, установка автоматического выключателя почти всегда выполняется профессиональным электриком, поскольку такая работа требует снятия всей крышки панели выключателя, обнажая основные сервисные провода.

1. Откройте дверцу панели

   Найдите панель главного автоматического выключателя и убедитесь, что пол вокруг панели сухой. Откройте металлическую дверцу на крышке панели. Если ваша панель главного автоматического выключателя находится в подвале или другом помещении без окон, убедитесь, что у вас под рукой есть фонарик, так как следующие шаги приведут к тому, что весь свет в доме погаснет.

   Совет

   Возможно, в вашем доме будет две панели автоматических выключателей. Только одна из них является главной панелью; другой – это субпанель, которая обслуживает группу выделенных ответвлений. Подпанель обычно устанавливается во время модернизации, если на главной панели недостаточно места для всех цепей, необходимых для дома, например, если вы добавляете домашнюю мастерскую с большими потребностями в электричестве. Подпанель также будет иметь свой собственный главный выключатель, который отключает все ее цепи, но вы не отключите питание всего дома, если не отключите главный выключатель на главном сервисном щите.

   Ель / Кевин Норрис

2. Идентификация главного автоматического выключателя

   Осмотрите автоматические выключатели внутри панели и определите главный выключатель. Обычно это большой 240-вольтовый выключатель с маркировкой 100 ампер или более, расположенный вверху (или иногда внизу) двух вертикальных столбцов ответвленных автоматических выключателей. В некоторых случаях панель может быть установлена ​​сбоку, чтобы главный выключатель располагался на одном конце двух горизонтальных рядов автоматических выключателей ответвления.

   Ель / Кевин Норрис

3. Выключите главный автоматический выключатель

   Осторожно переведите тумблер на главном выключателе в положение ВЫКЛ. Это должно отключить всю мощность, поступающую на отдельные автоматические выключатели, и вы заметите, что все лампы и приборы в доме одновременно отключаются.

   Ель / Кевин Норрис

4. Проверка мощности

   Используя бесконтактный тестер цепи, проверьте несколько розеток в доме, чтобы убедиться, что все электричество в доме отключено. Домовладельцы нередко неправильно идентифицируют главный автоматический выключатель, поэтому очень важно проверить питание, чтобы убедиться.

   Теперь вы можете приступить к любой работе со схемой или ремонту, который вам нужен.

   Ель / Кевин Норрис

5. Восстановление питания

   После завершения работы с цепями для повторного включения питания достаточно перевести тумблер главного автоматического выключателя обратно в положение ВКЛ. Поскольку это действие может привести к значительному скачку напряжения во всех цепях одновременно, профессиональные электрики обычно делают это, сначала переводя все автоматические выключатели ответвлений в положение «ВЫКЛ», затем снова включая главный автоматический выключатель, а затем снова выключая каждую отдельную цепь. на, по одному.

   В случае некоторых автоматических выключателей для повторного включения выключателя необходимо сначала полностью передвинуть рычажок переключения после положения «ВЫКЛ.», чтобы задействовать его пружинное действие и вернуться в положение «ВКЛ.».

   Ель / Кевин Норрис

Как отключить автоматический выключатель ответвления

Перед работой с какой-либо цепью, например, при замене переключателя или замене старой розетки на розетку GFCI, необходимо отключить питание цепи. Это лучший выбор, чем отключение главного автоматического выключателя, поскольку он позволяет другим цепям оставаться активными.

1. Найдите сервисную панель и автоматический выключатель ответвления

   Откройте металлическую дверцу на панели главного автоматического выключателя и найдите автоматический выключатель, управляющий цепью, которую вы хотите отключить. Цепи можно идентифицировать по индексу, приклеенному или приклеенному к внутренней стороне дверцы панели, или по этикеткам, прикрепленным рядом с каждым выключателем, но не думайте, что индекс правильный, пока не проверите питание.

   Ель / Кевин Норрис

2. Отключить цепь

   Отключите цепь, переведя тумблер на выключателе в положение ВЫКЛ. В большинстве случаев при отключении выключателя будет слышен щелчок, а для многих выключателей в маленьком окне появляется красная или оранжевая вкладка, указывающая на срабатывание выключателя.

   Ель / Кевин Норрис

3. Проверка мощности

   Используйте бесконтактный тестер цепи на нескольких выходах цепи, чтобы убедиться, что питание цепи отключено выключателем. Если тестер цепи указывает на наличие питания, вернитесь к панели и найдите правильный прерыватель цепи ответвления.

   Убедившись в том, что питание отключено, вы можете приступить к работе с цепями или ремонту, которые вам необходимо выполнить.

   Ель / Кевин Норрис

4. Восстановление питания

   Когда работа с вашей цепью завершена, восстановление питания осуществляется простым переключением тумблерного выключателя ответвленной цепи обратно в положение ВКЛ. Некоторые выключатели могут потребовать, чтобы вы сначала полностью переместили рычаг после положения «ВЫКЛ.», чтобы нагрузить внутреннюю пружину, прежде чем перевести его обратно в положение «ВКЛ.».

   Ель / Кевин Норрис

Как отключить главный выключатель на панели предохранителей

1. Определите главный предохранитель

   Главным разъединителем будет блок предохранителей с наибольшим номиналом силы тока или тот, который помечен как «ГЛАВНЫЙ» на лицевой стороне блока. В зависимости от возраста вашего дома сила тока этого блока предохранителей может достигать 100 ампер, хотя в старых электрических службах чаще всего выдается только 60 ампер, а иногда и всего 30 ампер.

2. Извлечение основного блока предохранителей

   Чтобы отключить питание во всем доме или заменить перегоревшую сеть, осторожно возьмитесь за ручку на главном блоке предохранителей только одной рукой и потяните наружу с постоянным усилием. (Использование одной руки является мерой предосторожности, чтобы предотвратить легкое прохождение электрического тока через ваше тело в случае короткого замыкания).

   Блок предохранителей выскочит из сервисной панели. Внутри блока предохранителей вы должны увидеть два предохранителя цилиндрической формы, которые можно заменить точными копиями, если один из них перегорел из-за перегрузки.

3. Восстановление питания

   Чтобы снова включить питание, достаточно просто вставить основной размыкающий блок предохранителей, содержащий функциональные картриджные предохранители, обратно в гнездо на панели. Опять же, используйте одну руку, чтобы вставить блок предохранителей на место, и будьте осторожны, чтобы не коснуться других частей панели.

   Проверьте освещение и розетки в доме, чтобы убедиться, что электричество восстановлено.

Как снять предохранители параллельных цепей

1. Определите правильный предохранитель

   Если вы извлекаете предохранитель для работы с электрической цепью, прочтите указатель панели, чтобы определить, какой предохранитель нужно удалить. Если вы просто заменяете перегоревший предохранитель, неисправные предохранители должны быть видны по подпалинам или помутнению в маленьком окошке на лицевой стороне предохранителя. Возможно, вы увидите, что металлическая нить внутри предохранителя расплавилась.

2. Отвинтить предохранитель

   Вывинтите предохранитель ответвленной цепи, касаясь только керамического обода или поверхности предохранителя. Открутите его до упора и полностью извлеките из гнезда. Не прикасайтесь к металлическому резьбовому основанию предохранителя, вынимая его из гнезда.

3. Проверка мощности

   Если вы удалили предохранитель, чтобы отключить цепь для работы, проверьте цепь с помощью бесконтактного тестера цепи, чтобы убедиться, что питание отключено. Если тестер по-прежнему обнаруживает питание, вернитесь к панели предохранителей и найдите правильный предохранитель.

4. Восстановление питания

   После завершения работы с цепью восстановите питание цепи, осторожно ввернув предохранитель обратно в гнездо, используя только одну руку.

   Если вы заменяете неисправный предохранитель, обязательно используйте точную замену. Винтовые предохранители бывают двух основных типов: Предохранители Edison имеют большие резьбовые гнезда, которые выглядят точно так же, как патроны для лампочек. Предохранители Type-S или «Отбракованные» аналогичны предохранителям Эдисона, но имеют меньшие резьбовые основания. В старой панели предохранителей могут быть розетки типа Эдисона с адаптерами для предохранителей типа S. Это предотвращает установку предохранителей неправильного типа и создание потенциальной опасности возгорания.

Как работают предохранители и блоки предохранителей?

Готова ли ваша электрическая панель к обновлению?



По мере того, как мы все больше полагаемся на технологии, нам требуется больше энергии, чем когда-либо прежде. Электрическая панель дома, также известная как панель выключателя, является важным центром электрической деятельности в вашем доме. Электрические панели соединяют основную линию электропередач с вашим домом через серию цепей и предохранителей или автоматических выключателей, которые контролируют и распределяют электричество по всему дому для питания приборов.

Однако, как и большинство частей вашего дома, ваша электрическая панель со временем станет небезопасной и неэффективной. В какой-то момент вам придется обновить свою панель до более современной и продвинутой системы, чтобы не отставать от ваших потребностей в энергии.

Модернизация электрической панели — это когда вы обновляете блок выключателя существующей панели до блока с новыми автоматическими выключателями. Автоматические выключатели — это автоматические выключатели, которые предотвращают возгорание, за счет создания промежутков в потоке электрического тока, и обеспечивают важную функцию безопасности для вашего дома. По сравнению с прошлыми поколениями вашей электрической системе может потребоваться больше энергии для питания всех ваших приборов и устройств.

Если у вас есть цепи, которые часто перегружаются, или выключатели в вашем доме устарели, возможно, вашей электрической панели недостаточно, чтобы выдерживать достаточную электрическую нагрузку. Неисправная электрическая панель может поставить под угрозу всю систему вашего дома. Модернизация электрического щита может устранить срабатывание автоматических выключателей, повысить безопасность вашего дома и помочь вам избежать больших счетов за электроэнергию из-за неэффективного использования электроэнергии.

7 признаков того, что пора обновить электрическую панель

Неисправная проводка и срабатывание автоматических выключателей представляют значительную опасность для домовладельцев и являются одной из основных причин пожаров в жилых домах. Если вы наблюдаете какой-либо из следующих признаков, лучше всего обновить электрическую панель вашего дома.

1. Мерцающие огни

Если ваши огни тускнеют или мерцают, когда вы что-то подключаете, это может указывать на то, что вы слишком сильно нагружаете электрическую систему вашего дома. Мигающие огни означают, что ваша электрическая панель не может справиться с требуемой мощностью, что может привести к опасным последствиям. Розетки и выключатели света, которые не работают, также могут быть признаком того, что электрическая панель нуждается в обновлении.

2. Запах гари

Запах гари является поводом для немедленного беспокойства, так как это может означать проблемы с проводкой или перегрузкой. Запах гари или гари вокруг электрощита может быть вызван тем, что пластик электрического провода плавит древесину или изоляцию ваших стен. Расплавление или горение проводов может привести к сильному пожару в доме и значительному ущербу как вашему имуществу, так и имуществу ваших соседей.

3. Удары электрическим током

Статические разряды – обычное явление при пересечении ковровых покрытий, особенно зимой. Однако небольшие удары электрическим током или покалывание при прикосновении к приборам или розеткам являются важным признаком неисправности проводки, замыкания на землю или слишком большого количества приборов, перегружающих вашу электрическую систему. Если вы испытываете удары электрическим током вблизи электрических розеток или вашей панели, вам следует обратиться к электрику по поводу ремонта или замены.

4. Тепло от панели или розеток

Если ваша электрическая панель или розетки горячие на ощупь или на них есть следы ожогов, это может означать серьезную проблему с вашей панелью, которая требует немедленной замены. Одной из важнейших функций вашей электрической панели является ее способность регулировать температуру вашей электрической системы. Перегрев может вызвать срабатывание автоматических выключателей, что может привести к пожару в доме.

5. Странные звуки

Электрические панели работают бесшумно, поэтому, если вы слышите жужжание или шипение, исходящие от вашей панели, что-то не так. Эти звуки являются критическим индикатором плохого провода, плохого электрического соединения или поврежденных автоматических выключателей, которые могут привести к еще большему повреждению вашей электрической панели. Для устранения проблемы необходимо заменить поврежденную проводку и панель.

6. Возраст

Если вашему электрическому щиту более 25 лет, он может подвергаться повышенному риску скачков напряжения, износа или производственного брака. Эти проблемы также чаще возникают в старых домах, поскольку изоляция проводки и другие материалы со временем разрушаются и устареют. Во многих старых домах используются одноразовые предохранители, которые могут представлять опасность возгорания, тогда как в новых домах используются автоматические выключатели, которые гораздо более безопасны и эффективны.

Чтобы убедиться, что ваш дом соответствует современным нормам безопасности, электрик может осмотреть вашу панель на наличие проблем. Мы рекомендуем проводить регулярные проверки вашей электрической панели каждые два-три года. Если ваша панель также получила какое-либо прямое повреждение, это может увеличить риск возникновения проблем с электричеством.

7. Ржавчина

Ржавчина является еще одним признаком внутреннего повреждения панели. Любая ржавчина на панели указывает на повреждение водой, что является серьезной проблемой для электрической системы вашего дома. Вам нужно будет заменить ржавую панель, и вы должны определить причину и источник повреждения водой, чтобы защитить вашу новую электрическую панель от той же проблемы.

Если вам интересно, как обновить электрический щит, вы можете выбрать один из нескольких вариантов оптимизации электрических характеристик вашего дома.

• Замена автоматического выключателя:  Замена автоматического выключателя может помочь вашему дому справиться с большей электрической нагрузкой и обеспечить безопасное обновление панели.
• Модернизация панелей:  В старых домах могут возникать проблемы с электричеством, поскольку в них используется больше электроприборов. Модернизация вашей панели обеспечит достаточную мощность для работы с новыми устройствами и предотвратит перегрузку при запуске новой электроники.
• Установка дополнительной цепи: Установка и модернизация цепи могут помочь улучшить функциональность и эффективность вашей электрической панели и снизить вероятность срабатывания автоматического выключателя.
• Перемещение панели: Если вы переделываете свой дом или ваша существующая панель находится в зоне, подверженной воздействию воды, перемещение вашей панели — это отличная возможность привести ее в соответствие с нормами.
• Замена шинопровода: Шинопровод вашей панели представляет собой металлическую полосу или стержень, собирающий электроэнергию. Замена шинопровода улучшит распределение мощности вашей панели и улучшит общую систему электроснабжения вашего дома.
• Замена электропроводки:  Обновление электропроводки и замена электрощита могут повысить безопасность вашего дома и надежность электрической системы. Замена проводки вашей панели может снизить риск поражения электрическим током, срабатывания выключателей и пожаров в жилых помещениях.

Если вам нужно обновить электрическую панель, обратитесь к лицензированному электрику, чтобы избежать несчастных случаев и травм.

Стоимость обновления электрического щита может составлять от 800 до 4000 долларов США, но общая стоимость будет зависеть от типа дома, количества цепей и уровня силы тока. В среднем стоимость установки дополнительной панели варьируется от 500 до 1000 долларов США, в то время как модернизация сервисной панели на 200 ампер может быть дороже. Стоимость модернизации электрической панели до 200 ампер составляет от 1300 до 1600 долларов или от 1800 до 2500 долларов за новую сервисную панель.

Замена блока предохранителей панелью выключателя стоит от 1100 до 4000 долларов, в зависимости от мощности, которую может выдержать новый выключатель.
