Соединение металлопластиковых труб обжимными и напрессовочными пресс-фитингами

Содержание статьи:

• Описание пресс-фитингов для металлопластиковых труб

• Виды пресс-фитингов

  • Конструктивные элементы прессового соединения, материалы изготовления

  • Надвижные или обжимные фитинги

  • Прессовые фитинги

• Отличия от других видов фитингов

• Необходимые инструменты

• Плюсы и минус технологии

Описание пресс-фитингов для металлопластиковых труб

Обжимной пресс-фитинг — неразборный элемент трубопровода. Представляет собой надежное соединение, равнозначное по прочности монолитной структуре. Используется для монтажа водопровода ХВС и ГВС, низко- и высокотемпературного отопления: радиаторов и теплого пола, для труб, скрытых под стяжкой. Опрессовка исключает повреждения и протечки.

Виды пресс-фитингов

Соединения опрессовкой обладают высокой пропускной способностью.

Компания STOUT производит два типа прессовых соединений:

1. Аксиальный (осевой) фитинг прессового типа с надвижной гильзой для труб PE-Xa/EVOH и труб PE-XС/AL/PE-XС
2. Обжимной пресс-фитинг для металлополимерной трубы: PE-Xb/Al/PE-Xb

Конструктивные элементы прессового соединения, материалы изготовления

Корпус фитинга изготовлен из латуни марки CW617N. Для обжимной гильзы применяют нержавеющую высокоуглеродистую сталь AISI 304. На конце гильзы — смотровое окно. Перед обжимом гильзы трубу вставляют до упора в буртик, ее должно быть видно.

Герметичность соединения обеспечивает специальное уплотнительное кольцо из резины EPOM70p, которая не дает контактировать алюминиевой прослойке металлопластика с латунным корпусом фитинга.

Предотвращает электрохимическую коррозию в процессе эксплуатации.

Для производства фиксатора (шайбы) используют анаэробный полипропилен (PE).

Пресс-фитинги характеризуются следующими рабочими параметрами:


• рабочая температура — до 125С;
• давление — 16 атм;
• рабочая среда — антифриз с основой из этиленгликоля, до 30% — вода и воздух;
• расчетный средний срок службы — 50 лет;
• резьба — DIN ISO 7/1

Надвижные или обжимные фитинги

Благодаря прочности соединения с надвижными гильзами, согласно DIN 18380 (VOB), трубопровод прокладывают в стяжке, а также под штукатуркой без ревизионных отверстий.

Прессовая конструкция состоит из:

1. корпуса со штуцером, с кольцевыми фиксирующими выступами, необходимыми для плотной герметизации соединения с металлопропиленом;
2. надвижной гильзы, которая заходит на соединение сверху и предназначена для опрессовки.

При монтаже важную роль играют фиксирующие детали. Это упорный буртик — он не дает трубе сместиться при опрессовке и воротник, который фиксирует конечное положение надвижной гильзы. Посмотрите на сайте товары, которые относятся к системе полиэтиленового трубопровода и аксиальных фитингов.


“Аксиальный фитинг с надвижной гильзой, предназначенный для монтажа трубопроводной системы STOUT из труб,

из сшитого полиэтилена PE-Ха/EVOH, серии SPX-0001 и стабильных труб PE-Xс/Al/PE-Xс”

Прессовые фитинги

Деталь используется для металлопластиковой трубы PE-Xb/Al/PE-Xb и работает по принципу обжимного соединения. Способ заключается в обжатии и деформации уплотнительного кольца внутри металлической гильзы. Разобрать соединение нельзя, так как изменяется геометрия материала.

“Обжимной пресс-фитинг для металлополимерной трубы белого цвета STOUT PE-Xb/AL/PE-Xb”

Соединительный элемент — составной, включающий:
1. Корпус фитинга со штуцером — изготовлен из латуни марки CW617N.
2. Уплотнительное кольцо на хвостовике корпуса — резина EPOM70p
3. Фиксатор (шайба) — PE (анаэробный полипропилен).
4. Пресс-гильза обжимная — нержавеющая высокоуглеродистая сталь AISI 304

Соединение — необслуживаемое, его применяют при монтаже скрытых трубопроводов, которые замуровывают в полу или в стенах, убирают за стяжку, прячут за гипсокартон или под штукатурку внутри стены.

На сайте можно подробно ознакомиться со всеми элементами трубопроводов из металлопластика.

Если допущены ошибки, требуется исправить дефект. Для ремонта компания STOUT предлагает монтажную гильзу (зажимную втулку) отдельно. На сайте компании в наличии втулки диаметром 20, 26, 32 мм.

Отличия от других видов фитингов

Особенность внутреннего канала обжимной конструкции — в форме, обеспечивающей беспрепятственное протекание теплоносителя, и в отсутствии зон турбулентности. За счет этого уменьшается гидравлическое сопротивление и достигается максимальная пропускная способность соединения.

Конструктивная особенность канала штуцера и расположение уплотнительных колец вровень с его поверхностью дает возможность добиться максимального углубления пресс-гильзы по плоскости кольцевого углубления. Монолитное соединение невозможно с применением обычных компрессионных пресс-фитингов, в которых используется обжим накидной гайкой.

В компрессионных и в прессовых соединениях присутствуют штуцер с гильзой. Если прессовые детали опрессовывают инструментом, то компрессионные — обжимают накидной гайкой. Компрессионный монтаж — разборный. Прессовой — нет, его можно только срезать.

В прессовых узлах — вероятность протечки равна нулю, а компрессионные из-за разрушения прокладки могут потечь.

Необходимые инструменты

Специалисты компании STOUT рекомендуют монтажный электрический пресс NOVOPRESS. Он легко справится с механическим усилием большой мощности, прилагаемой при монтаже крупных соединений для трубопроводов диаметром 25 и 32 мм.

Для монтажа с использованием надвижной гильзы нужны следующие инструменты:

Труборез или гильотинный нож с упором для установки трубы под 90. Инструмент применяют для резки пластика. Трубы с большим диаметром режутся резаком.

Калибратор, разверстка или фаскосниматель. Название инструмента, которым калибруют прямой угол среза трубы под фаску в виде равномерного скоса внутренних и внешних поверхностей. Правильная калибровка — это когда труба центрована, скошена и выровнена так, чтобы фаску было видно изнутри и снаружи. Снятие фаски убирает заусенцы по краю среза для сохранения целостности уплотнительных прокладок.

Эспандер: ручной или гидравлический расширитель входного отверстия.

Фаскосниматели в виде насадки на шуруповерт зачастую применяются вместо ручных калибраторов.

Обжимная машина, ручные или электрические пресс-клещи. Для инструмента нужны сменные вкладыши с профилем типа TH, H, B или U с размерами, соответствующими диаметру трубы. Электрический пресс работает от аккумулятора или от сети 220В.

Трубогиб. В прокладке трубопровода неизбежно встречаются прямые углы.

При сгибании металлопластика руками невозможно сделать прямой угол без риска получить залом. Благодаря инструменту, угол получается ровный, без повреждений.


“Таблица с профилями вкладышей и их соответствие различным диаметрам”

Плюсы и минус технологии

Металлопластик — универсальный материал, который используется как в системах водоснабжения (ГВС и ХВС), так и в системах отопления.

Преимущество монтажа с помощью металлопластиковой трубы — в возможности сохранять ее форму. С ней удобно работать в узких пространствах. В этом она лучше полиэтилена.

Металлопластик многофункционален, используется для водоснабжения, теплого пола, а также в системах радиаторного отопления. Материал приравнен к пятому классу эксплуатации, что позволяет применять его в высокотемпературных системах. Он держит форму и требует минимум креплений.

Коэффициент теплопередачи у трубопровода, выше, чем у труб из сшитого полиэтилена.

Используя металлопластик, монтажник закрывает все задачи по водоснабжению и отоплению. Подобное условие способствует минимизации остатков и снижению затрат на материал.

Надежность трубопроводов из металлопластика достигается из-за использования пресс-фитингов: трубопровод превращается в единую неразборную конструкцию, в которой невозможны протечки и аварии.

Поделиться:

Фитинг обжимной, как соединить с МП трубой. — Добродушный Сантехник

Фитинг обжимной, как соединить с МП трубой.

Фитинг обжимной, как соединить с МП трубой.

Вставка-о-обжиме

Для того, чтобы соединить металлическую трубу с МП, надо найти фитинг, подходящего размера и резьбой. Что такое фитинг и какие они бывают, смотрите раздел  о фитингах. Теперь же стоит вопрос о монтаже…

Рассмотрим на примере. У нас имеется подходящая металлопластиковая труба и подходящий фитинг. Первым делом, металлоплпстиковую трубу необходимо откалибровать. Что енто такое?

Подготовка МП трубя для соединения с фитингом.

подготовка трубы

На первом снимке, хорошо видно, что после резки трубы, она немного помялась. Мнется труба потому, что режущий нож в ножницах по М.П. уже затупился или же сами ножницы дерьмовые. Но то что она так деформировалась, то не проблема вообще. ее можно выравнять, или другими словами — отколибровать/сделать круглой, а для этого есть специальный инструмент — калибратор. Сравнив снимки №1 и №2, мы видим результат калибровки, а на фото ниже —имеются два калибратора: Один синий, другой с черной ручкой…

Мысли в слух:       Загадка: летят два крокодила, один зеленый, другой направо.                                                         Сколько пьяному ежику лет?

Так вот, тот калибратор который с черной ручкой, он только калибрует трубу.  А синий, еще и фаску снимает. По этому в работе я предпочитаю использовать «синий » Многие считают что фаску можно и не снимать. Я не могу не согласиться с этим, но все же я предпочитаю снять. Это надо для того, чтобы не  повредить резиновые прокладки, кода на фитинг будет вставляться М. П. труба.

Вернемся к нашим картинкам, а конкретно  к номерам 2 и 3. На втором труба откалибрована, на третьем откалибрована и снята фаска. Присмотритесь, поближе снять не смог, цифромыльница не позволяет. На четвертом изображен сам калибратор «синенький», который в процессе калибровки снимает фаску. Фаска снимается резцами, один из которых, я указал стрелочкой на снимке №4.

Монтаж

Трубу подготовили, начинаем собирать. На снимках показана последовательность монтажа, от момента как вы ее отрезали: 1 — отрезали, 2— откалибровали, 3 — показано направление. 4 — снимаем с фитинга гайку и кольцо. Одеваем на трубу гайку потом кольцо, в том порядке как показано на снимке. Теперь важно правильно и до конца вставить трубу в фитинг. Для это, внутреннюю часть трубы лучше чем-то смазать. Можно плюнуть, но я обычно окунаю край трубы в воду. Мочу ее! 🙂

Прочитав или хот бы просмотрев тему о фитингах, вы должны были запомнить, что на фитинге две резинки, соответственно труба заходит в фитинг, как бы в два захода. Сперва на одну резинку, а за тем на другую. Очень важно вставить трубу до конца. Иногда вставить до конца трубу легко, иногда очень трудно. Если же она не лезет, проверьте калибровку и намажьте кончик внутренней части трубы — немного мылом. Иначе есть риск их раздраконить прокладки, и соединение будет течь.

На пятом снимке, вы видите как должно получиться. Осталось только затянуть ключами. Как сильно тянуть? Не сильно и не слабо. Примерно до тех пор пока не начнет скрипеть. Но может и не заскрипеть,  по этому не перетяните. Если перетяните, то у вас может вылезти кольцо из под гайки (в говно-фитингах), лопнуть/треснуть гайка или слететь резьба.

Преимущество обжимных фитингов в том, что вам не понадобится специальный инструмент, и конструкция получается разборной. Недостаток же в том, что примерно раз в год или раз в два года, их лучше немного подтягивать. Можно конечно же и не подтягивать, но рекомендация появилась не на пустом месте, я так полагаю. Подтянуть раз в год, я считаю, что это проблема.

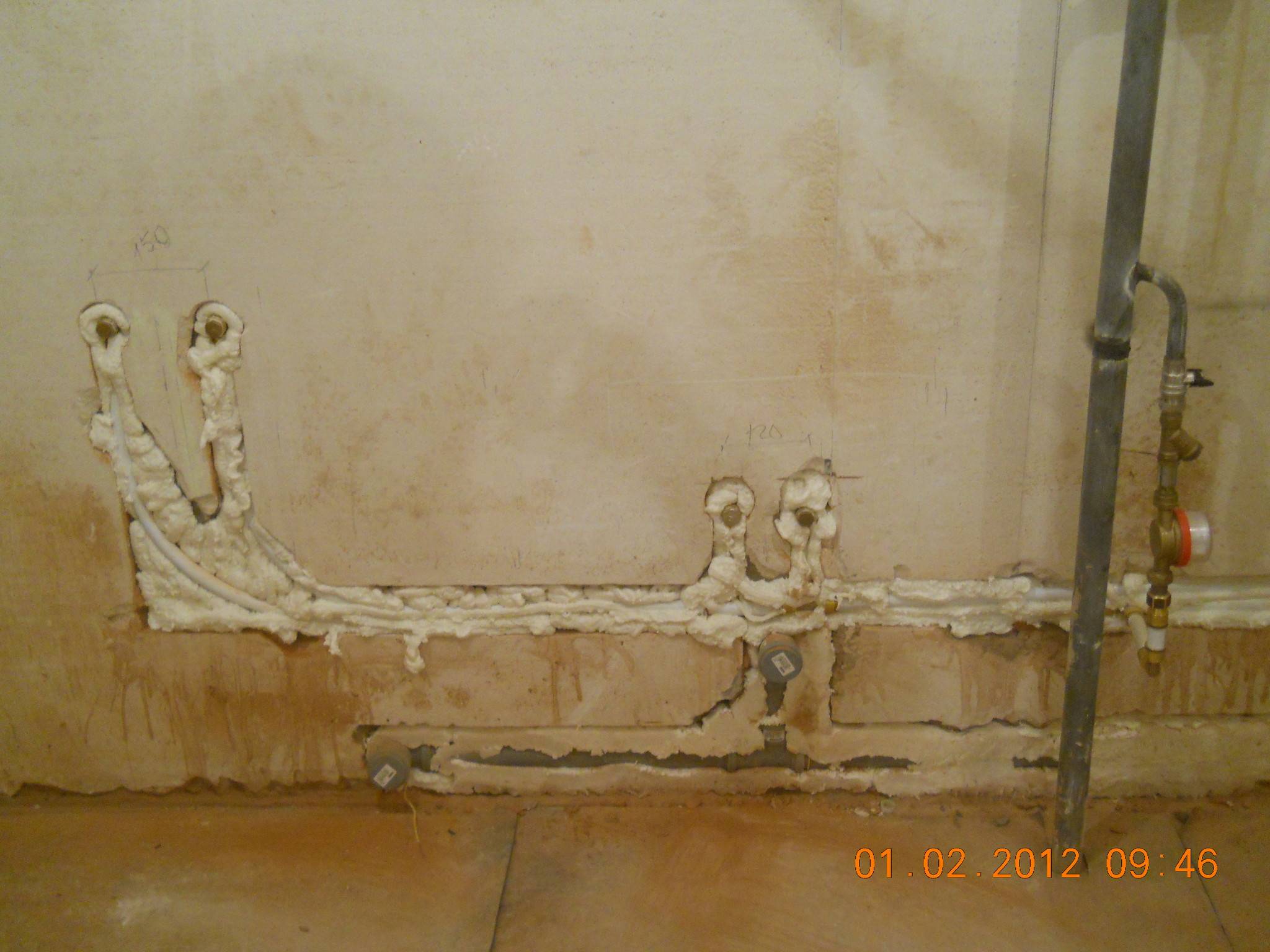

Обжимные фитинги, ни в коем случае нельзя замуровывать в капитальную стенку. Трубопровод собранный на пресс-фитингах, я бы тоже не рекомендовал замуровывать в стену, но если очень хочется, то можно. В стену смело можно прятать, на веки вечные водопровод из качественной армированной полипропиленовой трубы.

О пресс-фитингах читайте в другом моём рассказе.

И еще одна меленькая хитрость, Если у вас нет ножниц по металлопластиковой трубе, а отрезать надо, то трубу можно отрезать ножовкой/полотном  по металлу. 🙂

Для общей полноты картины, я рекомендую просмотреть темы о металлопластиковой трубе, о обжимных фитингах, и немного о прессовых фитингах.

стен – Есть ли детектор пластиковой трубы?

спросил 12 лет, 11 месяцев назад

Изменено 2 года, 1 месяц назад

Просмотрено 37 тысяч раз

Я знаю металлоискатели для стен, но в моем доме есть места, где у него пластиковая труба.

Интересно, можно ли купить хороший детектор.
• стены
• трубы

Обычно для этого в земле используют дорогие датчики и георадар. Если вы можете найти детектор шпилек, который может обнаружить воду в трубах (нужно что-то проводить), то вы должны быть в деле.

Эта компания производит детектор пластиковых труб. Я предполагаю, что для этого используется радар или звуковые волны.

1

Я использовал термографическую камеру для обнаружения труб в моем доме. Пусть горячая или холодная вода течет 2-3 минуты, и трубы очень слабо нагревают/охлаждают стену. Это хорошо видно даже на самых дешевых термографических камерах.

1

Это распространенная проблема: найти водопроводную пластиковую трубу в стене, чтобы починить трубу или не пробить ее.

В моем случае мне удавалось обнаружить такие трубы несколько раз, ориентируясь на звук бегущей по ним воды. есть много способов сделать это.

Просто пустите воду по трубе и используйте большую длинную отвертку в качестве звукового зонда. Плотно прижмите кончик отвертки к стене, а также плотно прижмите ручку к уху, наилучшие результаты достигаются, если инструмент держать перпендикулярно голове. Просто попробуйте, и вы обнаружите, какое положение обеспечивает наилучшую чувствительность. Теперь просто исследуйте стену в разных местах, пока не найдете трубу. Другой вариант — использовать микрофон и аудиоусилитель, а еще лучше стетоскоп.

Стоит отметить, что существуют очень недорогие бороскопы или камеры-змеи, которые подключаются к мобильному телефону или компьютеру через USB и могут быть легко вставлены в стену или другое место, чтобы увидеть, что внутри.

Их преимущество состоит в том, что вы можете напрямую видеть, что находится внутри, включая другие вещи, которые вы не искали и которые могут иметь значение, особенно засоры и т. д. стене (например, отверстие внутри электрической коробки), но если вам нужно сделать отверстие, оно довольно маленькое.

Дополнительным преимуществом является то, что эти камеры полезны для самых разных целей, одна задача может оправдать скромные затраты, а затем у вас есть это для других целей.

Тем не менее, если вам нужно выполнить очень широкий поиск, это, вероятно, не самый эффективный подход.

1

Цифровой мультисканер Bosch GMS120 утверждает, что может обнаруживать пластиковые трубы, заполненные водой, поэтому, вероятно, не работает для обнаружения дренажных труб или вентиляционных отверстий. Я не использовал его, и отзывы о нем на Home Depot и Amazon неоднозначны.

Если вы пытаетесь закрепить что-то на стене с гипсокартоном, лучше всего использовать анкеры EZ Anchor со штопором для гипсокартона, но вместо того, чтобы сверлить отверстие или использовать анкер для сверления в гипсокартоне (например, предназначен для), я использую отвертку Philips # 2 и вращаю ее вперед и назад, медленно вдавливая ее в гипсокартон. Если за гипсокартоном находится труба или провод, вы почувствуете сопротивление отвертке, как только пройдете через гипсокартон, и отвертка не проткнет трубу или провод, как сверление. ЕСЛИ там что-то есть, заделайте маленькое отверстие и переместите его в другое место, если нет, то у вас есть отверстие идеального размера для конца анкера EZ, в которое можно вставить конец анкера, а затем завершите установку анкера, ввернув его в гипсокартон. пути.

Старый вопрос, но bosch d-tect 120 может обнаруживать заполненные водой ПВХ/пластиковые трубы, но это немного дорого.

Если это трубы центрального отопления в стене, включите отопление и приложите тыльную сторону ладони к стене, чтобы нащупать нагретые участки вокруг труб.

1

Зарегистрируйтесь или войдите

Зарегистрироваться через Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Нужна ли поддержка подвесных труб? (Вам лучше поверить!)

ByDino Pelle 4 октября 2022 г. 24 июня 2023 г.

пространство для обхода.

К сожалению, на длинные трубы влияет вес воды и сила тяжести. Без надлежащей поддержки эти провисшие трубы могут сломаться в местах соединения, лопнуть или треснуть. А это может стоить вам терпения и денег.

Вот что вам нужно знать, чтобы поддерживать подвесную трубу в вашем доме.

Содержание

Как поддерживать подвесные трубы: советы для дома

Суть в следующем: длинные участки труб необходимо поддерживать, чтобы снять вес с резьбовых, паяных или цементных соединений.

Хорошей новостью является то, что вы можете легко сделать это с помощью вешалок для труб, обрезков дерева или даже проволочных вешалок. Кроме того, существует множество различных типов вешалок на любой случай. Вы можете легко найти их в Интернете или в строительном магазине. Если у вас нестандартная ситуация, попробуйте купить сантехнику.

Это видео познакомит вас с длинным списком подвесок и опор для труб.
Пластиковые и медные трубы

Хотя пластиковые и медные трубы не перегибаются, они провисают при наполнении водой. Вес может сломать соединения (или соединения) и вызвать серьезную утечку. Следовательно, это может привести к дорогостоящему ущербу от воды и большому разочарованию.

Разместите и установите подвески через каждые три фута для пластиковых и медных труб.

СОВЕТ ПРОФЕССИОНАЛА: Если вы подвешиваете металлическую трубу, убедитесь, что подвесы изготовлены из того же металла, что и труба. Для пластика можно использовать металлические или пластиковые подвесы и опоры.

Эти подвесы привинчиваются к потолку, что позволяет разместить трубу внутри подвеса. Супер простая установка.
Трубы из оцинкованной стали

Пластмассовые и медные трубы обычно требуют большей поддержки, чем трубы из оцинкованной стали. Таким образом, вы можете сделать надежную опорную систему для оцинкованной стали, разместив вешалки через каждые 4 фута.

Конечно, вы можете придерживаться приведенного выше правила каждые 3 фута, если хотите.

Простой кронштейн из оцинкованной стали для использования в качестве подвески на оцинкованной стальной трубе. Всегда помните, что наилучшая практика требует, чтобы металлические трубы поддерживались подвесом, изготовленным из того же металлического материала.
Трубы на 90-градусных поворотах

Там, где труба делает 90-градусный поворот, вы не сможете ее повесить, независимо от типа материала трубы.

Вместо этого поддержите изгиб трубы, поместив под него деревянную скобу. Другой вариант — использовать вешалку в виде ремешка.

В этой ситуации использовалась деревянная распорка для поддержки изгиба трубы под углом 90 градусов.
Трубы на каменной кладке

Если труба извивается вдоль каменной стены, часто можно установить подвесы с бетонными гвоздями.

Для этого забейте гвозди заподлицо с подвесками, затем прекратите забивать. Слишком много ударов молотком ослабит гвозди.

Пример кронштейна, используемого для крепления трубы к кирпичу или каменной кладке.

Проверьте свои местные коды

Прежде чем применять какие-либо из вышеперечисленных действий, обязательно проконсультируйтесь с местными органами власти.

Более того, вполне возможно, что в вашем районе действуют нормы сантехники, которые требуют различных материалов, опор и расстояния для правильной подвески неподдерживаемых водопроводных труб.

Заключительные мысли: Подвесные трубы

В общем, легко понять, почему длинный участок трубы нуждается в поддержке. Я имею в виду, просто протяни руки на несколько минут. Они начнут провисать очень быстро, верно?

Несомненно, поддерживать длинную трубу с помощью трубных подвесок невероятно просто. Если вы можете закрепить рамку для картины на стене, вы можете повесить или поддержать трубу.

Просто запомните приведенные выше советы, отправляйтесь в хозяйственный магазин или на склад за материалами и возьмите дрель и отвертки.
