kamstrupspb.ru – MULTICAL 602
Тепловычислитель MULTICAL 602 предназначен для работы в составе теплосчетчиков, например MULTICAL UF c одним или двумя расходомерами Ultraflow. Возможна работа с другими расходомерами, имеющими импульсный выход. В комплект тепловычислителя входят два или три термометра сопротивления Pt500.
MULTICAL 602 предназначен для работы в Российских закрытых и открытых системах теплоснабжения, в стандартных Европейских закрытых системах теплоснабжения, вычисляет энергию теплопотребления и энергию охлаждения в системах тепло- и холодоснабжения. В закрытой схеме вычисляет тепловую энергию по одному каналу и имеет возможность подключения второго расходомера для контроля утечек в системе. Два канала измерения энергии позволяют вести учет в открытой схеме по подающему и обратному трубопроводам относительно температуры холодной воды, которая может быть запрограммирована либо измерена третьим термометром сопротивления, а так же в системах с тупиковой ГВС и других.
Может использоваться в качестве регулятора расхода теплоносителя, управляя приводом моторной задвижки.
Тепловычислитель питается от литиевой батареи 3,6 В или от сети ~220В или ~24В. Срок службы литиевой батареи в максимальной комплектации теплосчетчика составляет не менее 5 лет.
Память тепловычислителя энергонезависимая типа EEPROM, что исключает потерю данных при сбоях питания. Система самодиагностики тепловычислителя определяет и архивирует сбои в работе теплосчетчика и время возникновения сбоя. Модульная конструкция (верхний и нижний модули) позволяет расширять возможности прибора без перепрограммирования и поверки. MULTICAL 602 имеет встроенный календарь и часы. Информация о теплопотреблении системы выводится на дисплей и архивируется. Имеются архивы: почасовой за 1392 часа, посуточный за 460 суток, помесячный за 36 месяцев, годовой за 15 лет и архив сбойных ситуаций.

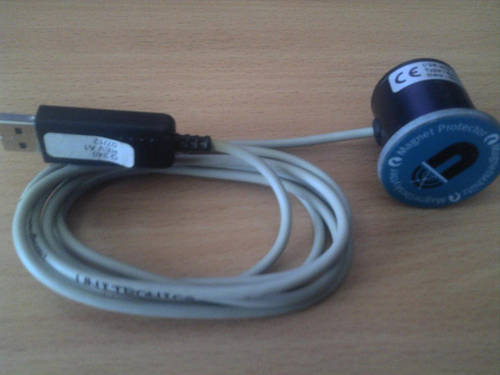

Архивы и текущие параметры теплопотребления системы можно считывать через оптопорт на передней панели тепловычислителя или через коммуникационные модули – RS232, M-Bus, LonWorks и Радиомодуль (ссылка на стр.
автоматизированный сбор данных теплосчетчиков).
К теплосчетчику можно подключить следующие дополнительные приборы: один термометр сопротивления Pt500, 2 крыльчатых расходомера холодной или горячей воды с импульсным выходом или электросчетчика с импульсным выходом, два преобразователя давления с выходом 4-20 мА. Данные, получаемые с этих приборов, выводятся на дисплей и архивируются.
Межповерочный интервал – 4 года.
Спецификация в формате PDF
Техописание Multical 602
Инструкция по монтажу в формате PDF
Датчики температуры pt500
Сертификат утверждения типа – тепловычислитель MULTICAL 602 – Номер в Государственном реестре средств измерений РФ 49806-12.
Теплосчетчик MULTICAL UF – Номер в Государственном реестре средств измерений РФ 14503-14. Свидетельство об утверждении типа.
Ультразвуковий теплолічильник MULTICAL® 602 DN25 x 260 mm, фланець, Qном =6,0 м3/год, KAMSTRUP
Лічильник тепла KAMSTRUP A/S (Данія) Multical 602 Dn25 фланцеве з’єднання, монтажна довжина 260 мм, Qном = 6,0 м3/год – компактний сучасний ультразвуковий теплолічильник від провідного європейського виробника, що володіє чудовою точністю вимірювань, призначений для комерційного обліку спожитої теплової енергії в системах теплопостачання та гарячого водопостачання відповідно до діючих правил обліку, відпуску і використання теплової енергії на промислових об’єктах і об’єктах комунального господарства, є загальнобудинковими теплолічильниками з витратомірами ULTRAFLOW® 54.
Програмуються на опалення, охолодження або на комбіновану систему (тепло/холод). Універсальний лічильник тепла і охолодження з багатофункціональним обчислювачем з неограничеными можливостями. Тривалий термін служби автономної теплолічильника обмежений лише терміном працездатності батареї – до 16 років. Відсутність необхідності поточного обслуговування зводять до нуля експлуатаційні витрати.Лічильники теплоти Kamstrup розроблені спільно з провідними європейськими постачальниками енергії і враховують думку абонентів теплових компаній. Сучасний високотехнологічний обчислювач MULTICAL® 602 працює в комплекті з ультразвуковими витратомірами ULTRAFLOW® 54 і спеціально підібраною парою температурних датчиків. Дані споживання зберігаються в глибоких архівах теплолічильника. Вважати
показання можна з дисплея приладу або віддалено з використанням дротової або бездротової технології зв’язку.
- Підключаються основні витратоміри: ULTRAFLOW®;
- Харчування: літієвий D-елемент 3,6 В (термін служби до 13 років), мережеве 24В або 230В змінного струму;
- Вбудований архіватор: регістри за останні 1392 години, 460 доби, 24 місяці, 50 останніх помилок, 15 років;
- Модулі розширення: LON, SIOX, M-Bus, RS232, BACnet MS/TP, Metasys N2 і Ethernet/IP, бездротовий M-Bus,ZigBee або модулі GSM/GPRS, 3G GSM/GPRS, імпульсні входи і виходи;
- Інтервал повірки : 4 роки
MULTICAL® 602 – багатофункціональний обчислювач енергії тепла і охолодження.
Експлуатується з витратомірами, оснащені імпульсним виходом, і 2-х і 4-х дротовими парами датчиків температури. Просунуті функції обчислювача доступні при експлуатації з витратомірами ULTRAFLOW®. Лічильник володіє чудовою точністю протягом усього терміну служби. Не вимагає сервісного обслуговування, що зводить витрати на його експлуатацію до мінімуму. MULTIСAL® 602 використовується для вимірювання енергії у водяних системах опалення, охолодження і комбінованих системах опалення/охолодження з температурами від 2°C до 150°C при опаленні і від 2°C до 50°C при охолодженні.
Тепломер MULTICAL® 602 використовується для обліку тепла з витратомірами ULTRAFLOW® 54 і парою датчиків температури. Діапазон номінальних витрат від qp 0.6 м3/год до 1,000 м3/год. Для обліку охолодження MULTICAL® 602 застосовується в комплекті з парою датчиків температури і витратомірами ULTRAFLOW®14 (номінальною витратою до qp 100 м3/год) або витратомірами ULTRAFLOW® 54 (з номинальнымирасходами від qp 150 м3/год до qp 1,000 м3/год).
Обчислювач може працювати з витратомірами з номінальною витратою до qp 3,000 м3/ч. MULTICAL 602 має величезний вибір комунікаційних модулів і вбудовані годинник реального часу (RTC), що дозволяє легко вбудовувати його в існуючі системи незалежно від способу передачі інформації. Якщо лічильник необхідно інтегрувати в систему телеметрії, то його можна оснастити як модулями забезпечують дротовий і бездротовий зв’язок. Система самотестування обчислювача та архіватори надають широкі можливості для виявлення несправностей і помилок в роботі приладу обліку та системи, а також аналізу енергоспоживання. Лічильник виробляє постійний моніторинг ключових робочих параметрів власних елементів і системи – правильність роботи приладу, наявність живлення, витоку і розриви в трубопроводі або неправильне напрям потоку теплоносія. У разі виявлення нештатної ситуації миготливий символ «INFO» з’являється на дисплеї. MULTICAL®602 зберігає параметри споживання у річній, помісячний, подобовий і погодинної архіви.
Це забезпечує можливість повністю контролювати і аналізувати експлуатацію системи.
У разі відключення живлення лічильника дані споживання будуть збережені. Це забезпечує надійні комерційні розрахунки за спожиті ресурси. Літієва батарея, якою оснащуються лічильники, має тривалий термін служби – більше 13 років з модулем бездротового M-Bus або Радіо. MULTICAL® 602 з ULTRAFLOW® і спеціально підібраною парою датчиків температури гарантує точність вимірювань навіть при мінімальних різницях температур. Довготривала стабільність і точність вимірювань датчиків витрат не піддається впливам швидкості потоку, турбулентності потоку або зносу. Цим досягається оптимізація робочих процесів і зниження витрат на експлуатацію теплолічильника.
Купити теплолічильник MULTICAL® 602 в Україні: Миколаїв, Харків, Київ, Мелітополь, Дніпро, Кременчук – інтернет-магазин «ЭлМисто»
Склад теплолічильника MULTICAL 602:Теплолічильники MULTICAL® 602 складаються з трьох функціональних частин: перетворювача витрати (витратоміра муфтового або фланцевого) ультразвукового ULTRAFLOW, виробляє сигнал про обсяг проходить через нього теплоносія; підібраної пари термометрів опору Pt100 або Pt500, що виробляють сигнал про температурах теплоносія на вході і виході теплообмінної системи і теплолічильника MULTICAL 602, призначеного для обробки і обчислень кількості тепла і об’єму теплоносія за повідомленнями, що надходять на його вхід сигналів від датчиків температури і витратоміра.
Витратомір встановлюється в подавальному або зворотному трубопроводі. Перетворювачі температури і витратомір пов’язані з обчислювачем кабелями довжиною до 10 м При відстанях від 10 до 50 метрів між обчислювачем і витратоміром ставиться імпульсний передавач.
Обчислювач має дисплей, на якому відображається кількість тепла і додатково, шляхом натискання кнопок, накопичений обсяг, час роботи, температура в подавальному і зворотному трубопроводі. Результати вимірювань записуються в енергонезалежну пам’ять (EEPROM). Доступ до пам’яті можливий через інфрачервоний оптичний порт, розташований на лицьовій панелі обчислювача з використанням оптичної голівки і ручного терміналу (персонального комп’ютера). Для підключення до систем дистанційного збору даних обчислювач комплектується інтерфейсним модулем відповідного типу. Модулі встановлюються поза опломбованого відсіку обчислювача і не вимагають позачергової повірки.
Обчислювач MULTICAL 602 – втілення передових технологій в області обліку теплової енергії.
У поєднанні з ультразвуковим витратоміром ULTRAFLOW®54, обчислювач забезпечує безпрецедентно точне вимірювання теплоенергії та енергії охолодження навіть при мінімальній різниці температур в подачею і обратку.
Неперевершена надійність і точність ультразвукового принципу вимірювання доведена двадцятирічним досвідом експлуатації витратомірів ULTRAFLOW у складі приладів комерційного обліку Kamstrup. В ультразвукових витратомірах ULTRAFLOW®54 використовується транзитно-часовий принцип вимірювання об’єму: два приймача генерують ультразвуковий сигнал назустріч один одному – за напрямком потоку і проти, обчислювач фіксує різницю у часі проходження сигналів.
У тепловычислителях Multical 602 всі архіви вбудовані і не вимагають додаткових модулів. У разі комплектування теплолічильника блоком технологічного обліку, конфігурації теплолічильників не зміняться. Всі лічильники тепла залишаться на автономному живленні. Також в блок технологічного обліку входить GSM карта оператора Київстар для передачі даних, яку необхідно переоформити на замовника.
У складі теплолічильника MULTICAL 602 використовуються витратоміри ULTRAFLOW номінальною витратою від 0,6 до 100 м. куб./ч. MULTICAL 602 застосовується для обліку тепла, охолодження і комбінованого обліку енергії тепла/охолодження у водяних системах з температурою теплоносія від 2 до 130 градусів Цельсія. Діапазон робочих температур в системах теплопостачання: 15…130 градусів Цельсія, в комбінованих системах тепло/холодопостачання: 2…130 градусів Цельсія.
Даний товар також шукають як лічильник теплоенергії MULTICAL 602 фланцеве приєднання Qном = 6,0 м3/год, купити лічильник MULTICAL 602 Ду25 Qn 6.0, ціна лічильника MULTICAL 602 в Одесі, вартість MULTICAL 602 DN 25 фланець, лічильник тепла MULTICAL 602 Ду25 6,0.
Увага! Всі товари, представлені в магазині ЭлМисто, сертифіковані в Україні, проходять технічну перевірку на працездатність та забезпечуються гарантійним і післягарантійним обслуговуванням відповідно до чинної редакції Закону України «Про захист прав споживачів».
З моменту покупки у нас товару ми надаємо всебічну технічну, інформаційну та сервісну підтримку.
Доставка товару здійснюється у всі міста України транспортними компаніями.
ЭлМисто – найвигідніший інтернет-магазин теплолічильників за оптовою ціною.
Замовляйте теплолічильник MULTICAL® 602 Dn 25 Qn6,0 фланець за вигідною ціною в Харкові.Доставка здійснюється міста:
Бориспіль, Олександрія, Алчевськ, Артемівськ, Охтирка, Біла Церква, Білгород-Дністровський, Бердичів, Бердянськ, Боярка, Бровари, Василівка, Вінниця, Виноградів, Вишневе, Володимир-Волинський, Вознесенськ, Генічеськ, Глобине, Глухів, Горлівка, Дніпродзержинськ, Дніпропетровськ, Дніпрорудний, Донецьк, Дрогобич, Дружківка, Дубно, Дунаївці, Єнакієве, Жовті Води, Житомир, Запоріжжя, Знам’янка, Золотоноша, Івано-Франківськ, Ізмаїл, Ізюм, Іллічівськ, Калуш, Кам’янець-Подільський, Кам’янка-Дніпровська, Карлівка, Каховка, Київ, Кіровоград, Ковель, Коломия, Комсомольськ, Конотоп, Костянтинівка, Коростень, Коростишів, Котовськ, Краматорськ, Красноармійськ, Красноград, Краснодон, Красноперекопськ, Кременчук, Кривий Ріг, Кролевець, Кузнецовськ, Лисичанськ, Лозова, Лубни, Луганськ, Луцьк, Львів, Макіївка, Марганець, Маріуполь, Мелітополь, Мена, Миргород, Могилів – Подільський, Мукачеве, Надвірна, Ніжин, Миколаїв, Нікополь, Нова Каховка, Нововолинськ, Новоград-Волинський, Обухів, Одеса, Павлоград, Первомайськ, Тиврів, Полтава, Пирятин, Прилуки, Рава-Руська, Роздільна, Рівне, Ромни, Свердловськ, Світловодськ, Сєвєродонецьк, Славута, Слов’янськ, Сміла, Стаханов, Сторожинець, Стрий, Суми, Тернопіль, Токмак, Торез, Ужгород, Умань, Фастів, Харцизьк, Харків, Херсон, Хмельницький, Хуст, Червоноград, Черкаси, Чернігів, Чернівці, Енергодар, Южноукраїнськ.

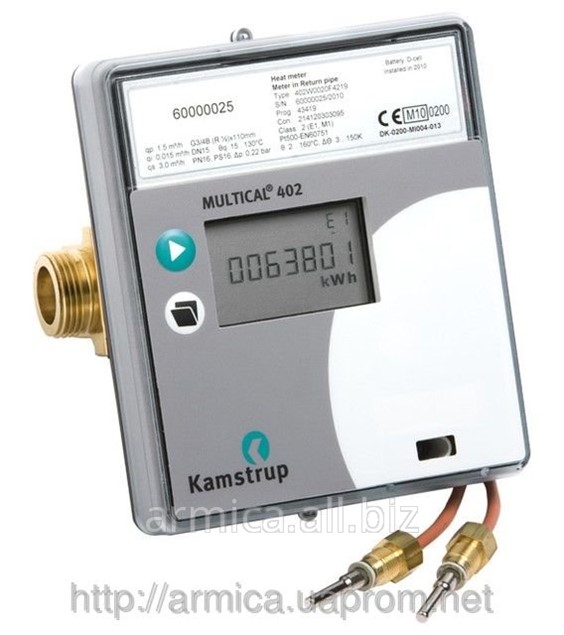

Вы можете посмотреть технические характеристики теплосчетчика Kamstrup MULTICAL 602 перед оформлением заказа. Также на сайте представлены описание и фото счетчика тепла MULTICAL® 402.
Если Вы желаете купить фланцевый тепломер MULTICAL 602 Kamstrup (Дания) или задать вопросы о товаре, то Вы можете позвонить нам по телефонам: (057) 712-03-91, (097) 319-09-29, (050) 788-388-6, написать на email : [email protected]
Kamstrup Ultrasonic Flow Meter – Ultraflow 54
Kamstrup Heat Metres Kamstrup Ultraflow 54 Clote Meter для отопления и охлаждения. основан на ультразвуковом принципе измерения и может использоваться в качестве расходомера для теплосчетчиков, таких как Multical 402, Multical 602 и Multical 801, подключаемых трехжильным сигнальным кабелем. Ultraflow 54 был разработан для систем отопления и охлаждения, где теплоносителем является вода.
Все схемы расчета и измерения расхода собраны на одной плате, что обеспечивает компактность и рациональность конструкции и, кроме того, исключительно высокую точность и надежность измерения.
Объем измеряется с помощью двунаправленного ультразвукового метода, основанного на времени прохождения или методе «времени пролета», с доказанной долговременной стабильностью и точностью.
Четыре ультразвуковых преобразователя используются для подачи звуковых сигналов как против течения, так и по ходу его течения. Ультразвуковой сигнал, распространяющийся вместе с потоком, сначала достигает противоположного преобразователя.
Разница во времени между двумя сигналами может быть преобразована в скорость потока и, следовательно, в объем.
Kamstrup Ultraflow 54 доступен с внутренним питанием, если расстояние между теплосчетчиком Multical и расходомером Kamstrup Ultraflow 54 составляет 10 м и более.
Kamstrup Ultraflow 54 подходит для возобновляемых источников тепла при использовании с такими счетчиками тепла Multical, как Multical 402, Multical 602 и Multical 801.
2ºC до 150ºC – Счетчики тепла и тепла/охлаждения
2ºC до 50ºC – Счетчики охлаждения
Ассортимент теплосчетчиков Kamstrup соответствует требованиям EN 1434 и MID класса 2.
Эти изделия гарантируют соответствие требованиям по установке, контролю эксплуатации и техническому обслуживанию, а также позволяют использовать их для схемы RHI.
Kamstrup Ultrasonic Flow Meter – Ultraflow 54 DN 15-125 Spectelow
Kamstrup Ultrasonic Meter – Ultraflow 54 DN 150 – 250 Спецификация
