Мультизональные кондиционеры что это и как работает

Мультизональная сплит-система используется в различных случаях, но особенно там, где с задачей кондиционирования воздуха не может справиться бытовая, или обычная сплит-система.

Такое оборудование зачастую называют сокращенно VRF- или VRV-кондиционерами. По сути, так обозначают системы кондиционирования воздуха для промышленных нужд. Эти системы представляют собой связки-кластеры из нескольких модулей.

Купить мультизональный кондиционер выгодно для компании или производства. Такое оборудование схоже с так называемыми мульти-сплит-системами бытового или промышленного типа, но очевидно превосходят их по многим показателям. Они специально создавались для возможности охватить всю площадь здания, состоящего из нескольких этажей или уровней. Рассмотрим подробнее данный тип оборудования. Ну а сами мультизональные кондиционеры (Новороссийск) можно приобрести в нашем магазине по самой выгодной цене уже сейчас!

Краткий обзор

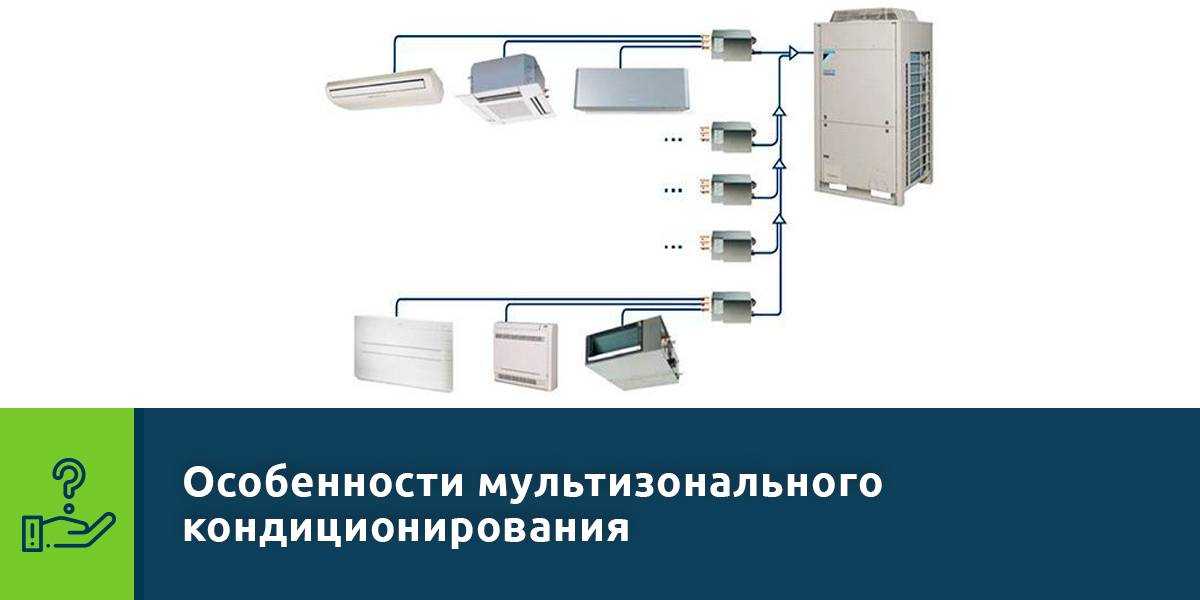

Мультизональная сплит-система — это специальная система кондиционирования, которая предназначается для изменения свойств воздуха одновременно в нескольких местах (этажах, помещениях и т. д.) при помощи одного мощного наружного блока. Также к этим устройствам применяют и иные названия, а именно аббревиатуры VRF и VRV. Различие этих сокращенных названий произошло вслед за тем, как один из создателей данной системы запатентовал собственную разработку под своим именем (VRF). Однако, каждое из трех обозначений имеет в виду одну и ту же систему мульти-, или многозонального кондиционирования.

Если рассматривать систему с конструктивной точки зрения, то она представляет достаточно сложный кластер блоков, состоящих из одного главного, или внешнего модуля и нескольких модулей идущих внутри помещения. Приставка “мульти” в названии и призвана объяснить комплексность такой системы. Свойства данных систем позволяет в разы снизить применение внешних модулей, а это только лучше сказывается на внешнем виде зданий. Также мультизональный кондиционер (в Новороссийске наша компания занимается данным оборудованием уже более 10 лет) не требует излишних затрат на монтаж, использование, а  наконец облегчает проектирование схемы установки и дальнейшую сервисную поддержку системы.

Согласитесь, куда разумнее и оптимально поддерживать техническое функционирование одного или двух внешних блоков, чем держать в работе десятки кондиционеров, и плюс к этому, мирится с их нагромождением на фасаде здания.

VRF-кондиционеры (Новороссийск давно доверяет только нам), представленные в нашем магазине, это продукты от различных мировых производителями. Здесь вы найдете как бюджетные российские варианты, так и японские системы топового класса. Наиболее популярные торговые бренд в этом отношении это продукты компании Mitsubishi, которая навострились выпускать не только мотоциклы, а также Daikin (собственно, системы VRF названы благодаря им, так как им и принадлежит авторство технологии), также Sanyo, Ballu и некоторые другие. Конструктивно, это аналогичные сплит-системы, с небольшими различиями в деталях и принципах сборки.

Мультизональная-сплит система от компании Daikin

Принцип работы и конструкция

Мультизональный кондиционер

Принцип функционирования которым обладает мультизональный кондиционер, напоминает принцип работы мульти-сплит-системы. Впрочем, VRV-системы отличаются все же повышенной производительностью, и одновременно с этим, более комплексным устройством.

Каждая описываемая система конструируется по принципу блоков: чем помещений больше количественно, тем, соответственно, и больше модулей устанавливаемых внутри. Все части (т.е. блоки) коммутируются между друг другом унифицированной фреоновой магистралью (т.е. трубками по которыми протекает охлаждающий фреон). В точках распределения и разветвления воздуха, также монтируются дополнительные рефнеты или коллекторы.

Двухтрубная система была разработана для т.н. попеременного охлаждения и соответственно, нагрева, когда магистраль состоящая из 3 труб позволяет одновременно кондиционировать воздух в разных комнатах.

В целях надежной работоспособности и независимости от исправности всего одного компрессора, в мультизональных системах устанавливают до 3 единиц наружных модулей. Это предоставляет возможность применять каждый отдельный блок в роли запасного и даже возможность сделать систему в будущем еще больше и сложнее. Конструкция выгодно отличается тем, что уже непосредственно после проведения запуска, существует возможность изменения конструкции системы кондиционирования. Так, можно оборудовать дополнительные магистрали или ремонтировать участки, вышедшие из строя.

Протяженность трассы сплит-системы в среднем насчитывает около 150 метров, когда в вертикальном положении это все 50 метров. Это позволяет настроить систему для кондиционирования на одном отдельно взятом этаже, во всем здании или только в его отдельном крыле.

VRV-кондиционеры (в Новороссийске мы предлагаем лучшие цены!)
  • автоматизированное управление компьютером, использующим специальное программное обеспечение;
  • при помощи пульта дистанционного управления, предусмотренного для каждого отдельно взятого внутреннего блока;
  • управление централизованным пультом управления, который представляет специальную панель.

Следует также учесть, что мультизональный кондиционер будет отличаться в зависимости от того или иного производителя. Разница заключается предельно допустимом количестве используемых внутренних модулей, длины трасс и в составе холодильного агента (выпускается на основе фреона).

Виды модулей

Мультизональные многомодульные комплексы, ровно как и штатные системы кондиционирования воздуха, состоят из блоков двух типов: собственно внутренний, которые монтируются внутри помещений, и соответственно, внешний модуль, который устанавливают на уличной стене здания — с фасада или с торца. Как вариант внешнего модуля зачастую прибегают к выбору т.н. “крышных модификаций”.

Данный тип модулей отличается тем, что они выгоднее по цене и гораздо проще в обслуживании. Так, нет нужды использовать услуги промышленных альпинистов. Ну и конечно, фасад здания также остается нетронутым, что весьма немаловажно.

Внутренние модуль по своей конструкции совершенно не отличаются от своих  бытовых аналогов. В доступе есть как кассетного типа, настенного, так настенно-потолочного и канального.

Ассортимент подходящих модулей весьма разнообразен и выбор проводиться здесь основываясь на особенностях архитектуры здания или интерьера помещения. VRF кондиционеры Новороссийск — у нас есть что вам предложить!

Преимущества мультизональных кондиционеров

Данные системы кондиционирования воздуха не предназначены для чисто бытового использования, и чаще всего они устанавливаются в офисных учреждениях, банках, магазинах, ресторанах и административных заведениях. У VRF-систем есть много плюсов, что вполне оправдывает их высокую цену на покупку и монтаж оборудования.

Данные системы также выгодно выделяются и явной гибкостью при  эксплуатации. Каждый отдельно взятый внутренний блок применяется в зависимости от необходимости и настраивается самостоятельно.

Установка мультизональной системы в целом, отличается простотой, и во многом, это благодаря незначительному весу внутренних модулей. Для того чтобы организовать мультизональную систему что называется «с нуля», будет достаточно прибегнуть к услугам нескольких профессиональных монтажников.

Внутренние блоки сегодня доступны в большом выборе и способны отличаться как с точки зрения внешнего дизайна, так и того что касается параметров производительности. оборудование можно выбрать на основе особенностей и предназначения помещения ( жилое, офисное, склад и т.д.). Хотя цена монтажа и может быть относительно высокой, VRV-кондиционеры (Новороссийск давно выбрал нашу компании) весьма экономичны в использовании.

Вентили отличаются наличием автоматической регулировки которые вовремя обеспечат точную дозировку хладагента. Таким образом, установленная температура будет поддерживаться с максимальной точностью до 1 градуса.

Вентиляционные блоки без труда совмещаются  с любой модификацией мультизональной сплит-системы. С этой целью, к самой системе коммутируется приточно-вытяжная вентиляционная установка, которая функционирует в 3 доступных режимах: полный теплообмен, перепуск системы и наконец, режим автоматической работы.

Также возможна интеграция в полноценную интеллектуальную систему здания (умный дом), на основе специально разработанного По который и осуществляет весь контроль, а также планирование и запуск всех доступных модулей. Эксплуатационная оптимизация в значительной мере способна сэкономить электрическую энергию и полностью исключает работу системы что называется, «вхолостую».

Эти характеристики позволяют применять мультизональные сплит-системы не только для производственных и промышленных помещений, но и для кондиционирования, например, жилого помещения.

Безопасность и бесперебойная работа

Бытовые типы сплит-систем в случае поломки внешнего модуля, полностью выходят из строя и перестают кондиционировать воздух. В VRF-системах допустим монтаж одновременно нескольких внешних блоков. В случае, если из строя выйдет один из них, то нагрузка в автоматическом порядке будет перераспределена на другие блоки, ну а функциональность всего комплекса будет соответственно, сохранена.

Если конструкция системы отличается простотой, это выгодно только с одной лишь стороны — трубопровод представлен унифицированной магистралью, которая снабжает фреоном любое количество доступных в помещениях блоков. Однако, если трасса повреждена, существует вероятность утечки хладагента, что в итоге просто парализует полностью всю систему. Помимо этого, невзирая на обещания производителей, химический состав применяемого хладагента может также быть вредным для человеческого здоровья.

Другие альтернативы

Купить мультизональный кондиционер — то что мы вам настоятельно рекомендуем. Хотя такие системы и более сложны по конструкции, все же надежнее работают чем свои конкуренты, однако в качестве альтернативы может выступить еще одно устройство, так называемый чиллер-фанкойл. Невзирая на сходство системами типа VRF/VRV, чиллеры все же уступают  им в нескольких моментах, а именно:

  • хотя чиллеры и обойдутся дешевле, однако потребление электроэнергии приблизительно вдвое больше. Таким образом, и эксплуатация обходиться куда дороже, а в перспективе это вообще не выгодно;
  • нужда в перманентном плановом обслуживании;
  • у данного типа оборудования нет возможности установки насосов, баков, теплообменников и иных аксессуарах. Это выражено в больших трудозатратах во время монтажа и проектирования;
  • отсутствие возможности коммутации к HRV.

Принцип устройства чиллер-фанкойл системы

Принцип функционирования чиллера аналогичен тому, что представляет каждый мультизональный кондиционер, а управление производиться посредством централизованных панелей, пультов управления или через ПО на персональном компьютере. При сравнении выявлено, что VRF-системы надежнее и куда практичнее чиллеров или сплит-систем аналогичной мощности.

Мультизональные системы кондиционирования, по своим характеристикам вполне подойдут для монтажа в коттедже, однако это не совсем рационально с практической точки зрения, так как стоимость установки “влетит в копеечку”, да и процедура эта не из легких.

В результате, отметим крайне высокую производительность мультизональных систем, высокую гибкость и наряду с надежностью конструкции, ну и конечно простоту в обслуживании. В настоящее время, системы данного типа широко применяются для в административных, промышленных, складских, архивных и офисных зданиях, но также и в выставочных залах и даже ночных клубах.

Принцип работы мультизональной системы | Принцип работы vrf системы кондиционирования

Одна из самых новых систем кондиционирования воздуха – это VRF (Variable Refrigerant Flow, что означает «изменяющийся поток холодильного агента»), есть другое название – VRV (Variable Refrigerant Volum, что означает «изменяющийся объем холодильного агента») или просто – мультизональная система. При разработке мультизональной системы за основу, конечно, был взят обычный кондиционер типа сплит-система. Внешне VRF система так и выглядит. Имеется наружный блок, который соединяется фреоновыми трубопроводами с несколькими внутренними блоками. На этом заканчивается их сходство. В работу мультизональной системы заложены 3 основополагающих принципа, которые в корне отличают ее от других систем кондиционирования. В первую очередь – это применение разветвителей, которые позволяют более равномерно распределять холодильный агент по внутренним блокам. Типоразмер разветвителя подбирается по суммарной производительности внутренних блоков, перед которыми он устанавливается. Разветвители, предназначенные для газообразного холодильного агента, устанавливаются на линию низкого давления, для жидкого – на линию высокого давления, они отличаются габаритными размерами и их нельзя путать.

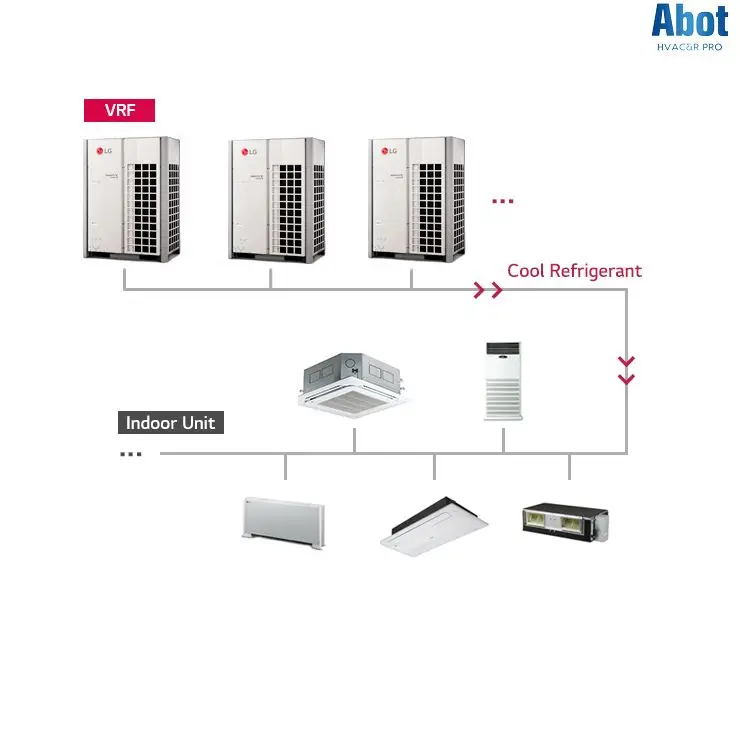

Схема мультизональной системы VRF

Вторым явным отличием в работе мультизональной системы является то, что всей ее работой управляет микропроцессорная система автоматики, построенная на основе сложной программы управления, обеспечивающей поддержание большого количества параметров, и управление любым элементом системы с целью оптимального и эффективного функционирования всех ее элементов.

И последним отличием служит использование в качестве дросселирующего устройства только ЭРВ (электронный расширительный вентиль). Такой ЭРВ встроен или устанавливается в непосредственной близости перед каждым внутренним блоком, его работой управляет микропроцессорный контроллер внутреннего блока. Все эти три особенности позволяют к одному внешнему блоку подключить одновременно до 64 внутренних блоков, а в VRF Dantex последнего поколения – до 88 внутренних блоков; обеспечить общую длину трубопроводов до 1000 м; максимальная длина труб между внешним и внутренним блоком – до 175 м, а в VRF Dantex – до 200 м; перепад высот между внутренними блоками составляет до 15 м, а в VRF Dantex – до 30 м. Однако, к сожалению, обычно максимальная производительность одной группы внешних блоков не превышает 180 кВт, а в VRF Dantex – не более 246 кВт. Причем, при расчете и подборе производительности внешних блоков, можно их производительность принять меньше на 30%, чем суммарная производительность всех внутренних блоков, подключенных к ним, с учетом малой вероятности одновременной работы на 100% загрузки всех внутренних блоков.

Конструкция и схема наружного блока мультизональной системы VRF



1) Электродвигатель вентилятора. 2) Вентилятор. 3) Теплообменник конденсатора 4) Компрессоры. 5) Порты для подключения межблочных фреоновых коммуникаций, соединяющих наружный и внутренние блоки. 6) Автоматика наружного блока. 7) Корпус. 8)Защитная решетка вентиляторов

Это лишь несколько преимуществ из всего множества положительных моментов VRF систем. Последовательность работы холодильного цикла мультизональной системы остается традиционной. Один или несколько компрессоров, расположенных во внешнем блоке, сжимают холодильный агент и в парообразной фазе, с температурой +60…+100 ℃, подают по системе фреоновых трубопроводов в теплообменник конденсатора. Чаще всего применяется конденсатор воздушного охлаждения (намного реже – водяного охлаждения). Теплообменник воздушного охлаждения находится во внешнем блоке и обдувается мощными осевыми вентиляторами. По мере движения холодильного агента по трубопроводам теплообменника он охлаждается, потом конденсируется и немного переохлаждается (на +5…+8С). После конденсатора жидкий холодильный агент, но все еще не холодный (+30…+40 ℃), по трубопроводам выходит за пределы наружного блока и далее по ним же через разветвители подается на каждый внутренний блок. На входе в блок холодильный агент дросселируется в ЭРВ и с определенным расходом поступает в теплообменник внутреннего блока. Агрегатное состояние холодильного агента на входе во внутренний блок, примерно: 85% жидкий и 15% парообразный.

Оно сильно зависит от температурного режима воздуха, который необходимо поддерживать в помещении, где установлен данный блок. Температура холодильного агента может составлять 0…+15 ℃, причем это не граничные значения возможной температуры. Теплообменник внутреннего блока обдувается воздухом, который находится в помещении и холодильный агент, находящийся внутри трубок теплообменника, кипит, превращаясь в парообразный, и немного перегревается на 5-8 ℃. Далее холодильный агент поступает в компрессор на всасывание, и цикл повторяется.

В схему холодильного контура дополнительно устанавливаются и множество других элементов, обеспечивающих надежную, эффективную работу VRF системы. Следует упомянуть, что мультизональные системы бывают двухтрубные – внутренние блоки которых одновременно работают только на охлаждение или на тепло, и трехтрубные – часть внутренних блоков работают на охлаждение, а другая, в это же время, работает на тепло. Последние VRF системы менее востребованы из-за стоимости и более сложной системы работы.

Каждый год мультизональные системы совершенствуются и все больше и больше завоевывают рынок кондиционирования воздуха.

Все, что вам нужно знать о многозонных системах ОВКВ

Для большинства людей домашняя система ОВК обогревает и охлаждает весь дом, когда она работает. Конечно, вы можете закрыть вентиляционные отверстия в неиспользуемых помещениях, чтобы перенаправить часть потока, но на их отопление и охлаждение тратится много энергии. Другой тип домашней системы отопления и охлаждения , называемой Multi-Zone HVAC, является отличной альтернативой, экономя ваши деньги и снижая потребление энергии. Вот все, что вам нужно знать о том, как работают многозонные системы ОВКВ :



Что такое многозонная система?

Вместо системы домашнего комфорта, нагревающей и охлаждающей весь дом каждый раз, когда она включается, многозональная система HVAC позволяет контролировать индивидуальную температуру в каждой комнате. Это позволяет вам выбирать, какие помещения комфортны в любое время, а обогревать или охлаждать редко используемые помещения можно только при необходимости.



Как работает многозонная система?

Мультизональная система HVAC делит ваш дом на зоны с разной температурой, каждая из которых контролируется собственным термостатом. Эти системы могут точно контролировать температуру всего в двух зонах и в шести или семи! Вы можете обозначить каждый этаж отдельной зоной или даже отдельными комнатами. Специалист по HVAC может помочь вам определить, сколько зон вам нужно.



Зачем использовать многозонную систему?

Идеально подходит для новых или старых домов с воздуховодами, а также для тех, кто использует мини-сплит-системы для обогрева и охлаждения. Многозональные системы ОВКВ являются отличной идеей по целому ряду причин. Если в вашем доме есть области, которые трудно нагреть или охладить, многозонная система может уделить этим областям дополнительное внимание без перегрева или переохлаждения остальной части дома. Это также отличный способ порадовать членов вашей семьи, которые предпочитают более прохладную или более теплую температуру, создав в вашем доме отдельные температурные зоны, каждая из которых оснащена отдельным термостатом. Для тех, кто хочет тратить меньше энергии и сокращать счета за электроэнергию, многозонная система позволит сосредоточиться на регулировании температуры наиболее часто используемых помещений, а не на обогреве и/или охлаждении всего дома.



Как система с несколькими зонами сэкономит энергопотребление?

Установка многозонной системы для вашего дома означает, что вам больше не нужно платить за отопление или охлаждение помещений, которые вы не используете. Зональные системы обеспечивают точный контроль температуры , год за годом экономя ваши деньги. Благодаря возможности устанавливать более высокую температуру в неиспользуемых помещениях летом и более низкую температуру зимой, ваша система может работать более эффективно, снижая потребление энергии и связанные с этим расходы. Энергоэффективность достигается в зонированной системе за счет снижения производительности системы HVAC. Было сказано, что 9Зональная система 0003 может сэкономить до 30% на счетах за отопление и охлаждение .



Где бы я хотел использовать многозонную систему?

Вы можете использовать многозонную систему в определенных зонах вашего дома или использовать ее для обогрева и/или охлаждения всего помещения. Возможно, у вас сделан ремонт и есть дополнительная жилая площадь или квартира в законе без воздуховодов. Возможно, ваш дом слишком велик для ваших нужд, и вы редко заходите в комнаты для гостей. Вам трудно охлаждать верхние этажи или обогревать помещение над гаражом? Мультизональная система может помочь в любой из этих ситуаций или в многоэтажных домах, с готовыми мансардами или подвалами, дополнительными крыльями или в местах с исключительно высокими потолками.



Одна зона или несколько зон

Каждый тип системы предлагает множество преимуществ. Однозональные воздушные системы представляют собой простое решение, также доступны энергоэффективные модели. Поскольку для этих систем требуется меньше оборудования, вам придется реже ремонтировать и обслуживать их. Одна сплит-система уменьшит ваш углеродный след за счет низких счетов за электроэнергию и меньшего количества производимого оборудования.

С другой стороны, после установки многозонной системы ваши эксплуатационные расходы, как правило, снижаются, поскольку нагревается или охлаждается меньшее количество зон. Вам понравится полный контроль над обогревом и охлаждением вашего дома с помощью удаленного центрального управления или индивидуальной панели управления в каждой комнате. Для больших домов, в которых в противном случае использовалось бы несколько отдельных сплит-систем, многозонная система требует меньшего количества наружных блоков.



Мультизональные системы улучшат как домашний комфорт, так и экономию энергии, и могут быть установлены в большинстве домов. Как правило, они дешевле при установке в строящемся новом доме, но профессионал в области вентиляции и кондиционирования может без особых проблем интегрировать их в существующий дом. Если пришло время заменить систему отопления, вентиляции и кондиционирования в вашем доме, стоит спросить о многозонном варианте без воздуховодов.

Однозонные и многозонные системы ОВКВ
