Мультизональная система кондиционирования что это: Мультизональные кондиционеры что это и как работает

Мультизональные кондиционеры что это и как работает

Мультизональная сплит-система используется в различных случаях, но особенно там, где с задачей кондиционирования воздуха не может справиться бытовая, или обычная сплит-система.

Такое оборудование зачастую называют сокращенно VRF- или VRV-кондиционерами. По сути, так обозначают системы кондиционирования воздуха для промышленных нужд. Эти системы представляют собой связки-кластеры из нескольких модулей.

Купить мультизональный кондиционер выгодно для компании или производства. Такое оборудование схоже с так называемыми мульти-сплит-системами бытового или промышленного типа, но очевидно превосходят их по многим показателям. Они специально создавались для возможности охватить всю площадь здания, состоящего из нескольких этажей или уровней. Рассмотрим подробнее данный тип оборудования. Ну а сами мультизональные кондиционеры (Новороссийск) можно приобрести в нашем магазине по самой выгодной цене уже сейчас!

Краткий обзор

Мультизональная сплит-система — это специальная система кондиционирования, которая предназначается для изменения свойств воздуха одновременно в нескольких местах (этажах, помещениях и т. д.) при помощи одного мощного наружного блока. Также к этим устройствам применяют и иные названия, а именно аббревиатуры VRF и VRV. Различие этих сокращенных названий произошло вслед за тем, как один из создателей данной системы запатентовал собственную разработку под своим именем (VRF). Однако, каждое из трех обозначений имеет в виду одну и ту же систему мульти-, или многозонального кондиционирования.

Если рассматривать систему с конструктивной точки зрения, то она представляет достаточно сложный кластер блоков, состоящих из одного главного, или внешнего модуля и нескольких модулей идущих внутри помещения. Приставка “мульти” в названии и призвана объяснить комплексность такой системы. Свойства данных систем позволяет в разы снизить применение внешних модулей, а это только лучше сказывается на внешнем виде зданий. Также мультизональный кондиционер (в Новороссийске наша компания занимается данным оборудованием уже более 10 лет) не требует излишних затрат на монтаж, использование, а  наконец облегчает проектирование схемы установки и дальнейшую сервисную поддержку системы.

Согласитесь, куда разумнее и оптимально поддерживать техническое функционирование одного или двух внешних блоков, чем держать в работе десятки кондиционеров, и плюс к этому, мирится с их нагромождением на фасаде здания.

VRF-кондиционеры (Новороссийск давно доверяет только нам), представленные в нашем магазине, это продукты от различных мировых производителями. Здесь вы найдете как бюджетные российские варианты, так и японские системы топового класса. Наиболее популярные торговые бренд в этом отношении это продукты компании Mitsubishi, которая навострились выпускать не только мотоциклы, а также Daikin (собственно, системы VRF названы благодаря им, так как им и принадлежит авторство технологии), также Sanyo, Ballu и некоторые другие. Конструктивно, это аналогичные сплит-системы, с небольшими различиями в деталях и принципах сборки.

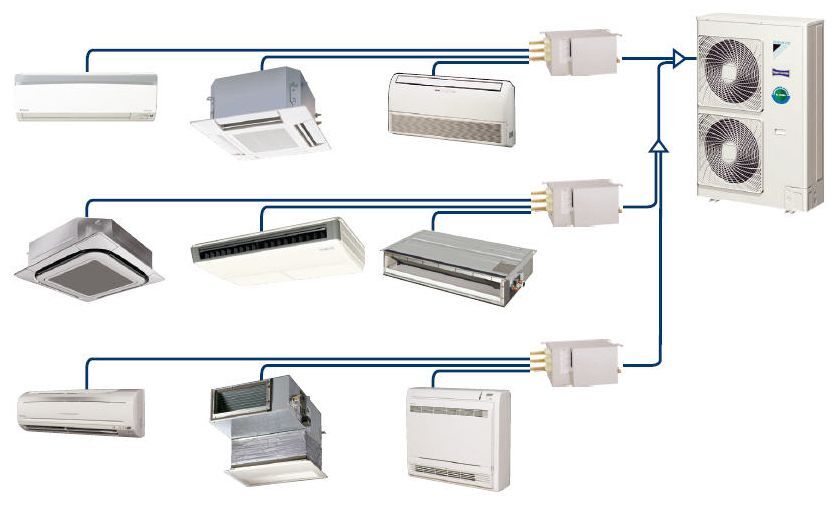

Мультизональная-сплит система от компании Daikin

Принцип работы и конструкция

Мультизональный кондиционер

Принцип функционирования которым обладает мультизональный кондиционер, напоминает принцип работы мульти-сплит-системы. Впрочем, VRV-системы отличаются все же повышенной производительностью, и одновременно с этим, более комплексным устройством.

Каждая описываемая система конструируется по принципу блоков: чем помещений больше количественно, тем, соответственно, и больше модулей устанавливаемых внутри. Все части (т.е. блоки) коммутируются между друг другом унифицированной фреоновой магистралью (т.е. трубками по которыми протекает охлаждающий фреон). В точках распределения и разветвления воздуха, также монтируются дополнительные рефнеты или коллекторы.

Двухтрубная система была разработана для т.н. попеременного охлаждения и соответственно, нагрева, когда магистраль состоящая из 3 труб позволяет одновременно кондиционировать воздух в разных комнатах.

В целях надежной работоспособности и независимости от исправности всего одного компрессора, в мультизональных системах устанавливают до 3 единиц наружных модулей. Это предоставляет возможность применять каждый отдельный блок в роли запасного и даже возможность сделать систему в будущем еще больше и сложнее. Конструкция выгодно отличается тем, что уже непосредственно после проведения запуска, существует возможность изменения конструкции системы кондиционирования. Так, можно оборудовать дополнительные магистрали или ремонтировать участки, вышедшие из строя.

Протяженность трассы сплит-системы в среднем насчитывает около 150 метров, когда в вертикальном положении это все 50 метров. Это позволяет настроить систему для кондиционирования на одном отдельно взятом этаже, во всем здании или только в его отдельном крыле.

VRV-кондиционеры (в Новороссийске мы предлагаем лучшие цены!)

• автоматизированное управление компьютером, использующим специальное программное обеспечение;
• при помощи пульта дистанционного управления, предусмотренного для каждого отдельно взятого внутреннего блока;
• управление централизованным пультом управления, который представляет специальную панель.

Следует также учесть, что мультизональный кондиционер будет отличаться в зависимости от того или иного производителя. Разница заключается предельно допустимом количестве используемых внутренних модулей, длины трасс и в составе холодильного агента (выпускается на основе фреона).

Виды модулей

Мультизональные многомодульные комплексы, ровно как и штатные системы кондиционирования воздуха, состоят из блоков двух типов: собственно внутренний, которые монтируются внутри помещений, и соответственно, внешний модуль, который устанавливают на уличной стене здания — с фасада или с торца. Как вариант внешнего модуля зачастую прибегают к выбору т.н. “крышных модификаций”.

Данный тип модулей отличается тем, что они выгоднее по цене и гораздо проще в обслуживании. Так, нет нужды использовать услуги промышленных альпинистов. Ну и конечно, фасад здания также остается нетронутым, что весьма немаловажно.

Внутренние модуль по своей конструкции совершенно не отличаются от своих  бытовых аналогов. В доступе есть как кассетного типа, настенного, так настенно-потолочного и канального.

Ассортимент подходящих модулей весьма разнообразен и выбор проводиться здесь основываясь на особенностях архитектуры здания или интерьера помещения. VRF кондиционеры Новороссийск — у нас есть что вам предложить!

Преимущества мультизональных кондиционеров

Данные системы кондиционирования воздуха не предназначены для чисто бытового использования, и чаще всего они устанавливаются в офисных учреждениях, банках, магазинах, ресторанах и административных заведениях. У VRF-систем есть много плюсов, что вполне оправдывает их высокую цену на покупку и монтаж оборудования.

Данные системы также выгодно выделяются и явной гибкостью при  эксплуатации. Каждый отдельно взятый внутренний блок применяется в зависимости от необходимости и настраивается самостоятельно.

Установка мультизональной системы в целом, отличается простотой, и во многом, это благодаря незначительному весу внутренних модулей. Для того чтобы организовать мультизональную систему что называется «с нуля», будет достаточно прибегнуть к услугам нескольких профессиональных монтажников.

Внутренние блоки сегодня доступны в большом выборе и способны отличаться как с точки зрения внешнего дизайна, так и того что касается параметров производительности. оборудование можно выбрать на основе особенностей и предназначения помещения ( жилое, офисное, склад и т.д.). Хотя цена монтажа и может быть относительно высокой, VRV-кондиционеры (Новороссийск давно выбрал нашу компании) весьма экономичны в использовании.

Вентили отличаются наличием автоматической регулировки которые вовремя обеспечат точную дозировку хладагента. Таким образом, установленная температура будет поддерживаться с максимальной точностью до 1 градуса.

Вентиляционные блоки без труда совмещаются  с любой модификацией мультизональной сплит-системы. С этой целью, к самой системе коммутируется приточно-вытяжная вентиляционная установка, которая функционирует в 3 доступных режимах: полный теплообмен, перепуск системы и наконец, режим автоматической работы.

Также возможна интеграция в полноценную интеллектуальную систему здания (умный дом), на основе специально разработанного По который и осуществляет весь контроль, а также планирование и запуск всех доступных модулей. Эксплуатационная оптимизация в значительной мере способна сэкономить электрическую энергию и полностью исключает работу системы что называется, «вхолостую».

Эти характеристики позволяют применять мультизональные сплит-системы не только для производственных и промышленных помещений, но и для кондиционирования, например, жилого помещения.

Безопасность и бесперебойная работа

Бытовые типы сплит-систем в случае поломки внешнего модуля, полностью выходят из строя и перестают кондиционировать воздух. В VRF-системах допустим монтаж одновременно нескольких внешних блоков. В случае, если из строя выйдет один из них, то нагрузка в автоматическом порядке будет перераспределена на другие блоки, ну а функциональность всего комплекса будет соответственно, сохранена.

Если конструкция системы отличается простотой, это выгодно только с одной лишь стороны — трубопровод представлен унифицированной магистралью, которая снабжает фреоном любое количество доступных в помещениях блоков. Однако, если трасса повреждена, существует вероятность утечки хладагента, что в итоге просто парализует полностью всю систему. Помимо этого, невзирая на обещания производителей, химический состав применяемого хладагента может также быть вредным для человеческого здоровья.

Другие альтернативы

Купить мультизональный кондиционер — то что мы вам настоятельно рекомендуем. Хотя такие системы и более сложны по конструкции, все же надежнее работают чем свои конкуренты, однако в качестве альтернативы может выступить еще одно устройство, так называемый чиллер-фанкойл. Невзирая на сходство системами типа VRF/VRV, чиллеры все же уступают  им в нескольких моментах, а именно:

• хотя чиллеры и обойдутся дешевле, однако потребление электроэнергии приблизительно вдвое больше. Таким образом, и эксплуатация обходиться куда дороже, а в перспективе это вообще не выгодно;
• нужда в перманентном плановом обслуживании;
• у данного типа оборудования нет возможности установки насосов, баков, теплообменников и иных аксессуарах. Это выражено в больших трудозатратах во время монтажа и проектирования;
• отсутствие возможности коммутации к HRV.

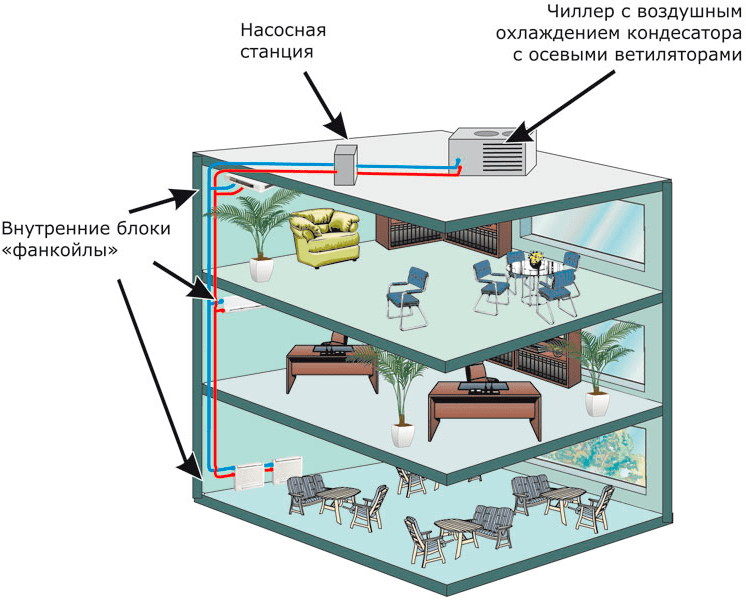

Принцип устройства чиллер-фанкойл системы

Принцип функционирования чиллера аналогичен тому, что представляет каждый мультизональный кондиционер, а управление производиться посредством централизованных панелей, пультов управления или через ПО на персональном компьютере. При сравнении выявлено, что VRF-системы надежнее и куда практичнее чиллеров или сплит-систем аналогичной мощности.

Мультизональные системы кондиционирования, по своим характеристикам вполне подойдут для монтажа в коттедже, однако это не совсем рационально с практической точки зрения, так как стоимость установки “влетит в копеечку”, да и процедура эта не из легких.

В результате, отметим крайне высокую производительность мультизональных систем, высокую гибкость и наряду с надежностью конструкции, ну и конечно простоту в обслуживании. В настоящее время, системы данного типа широко применяются для в административных, промышленных, складских, архивных и офисных зданиях, но также и в выставочных залах и даже ночных клубах.

Принцип работы мультизональной системы | Принцип работы vrf системы кондиционирования

Одна из самых новых систем кондиционирования воздуха – это VRF (Variable Refrigerant Flow, что означает «изменяющийся поток холодильного агента»), есть другое название – VRV (Variable Refrigerant Volum, что означает «изменяющийся объем холодильного агента») или просто – мультизональная система. При разработке мультизональной системы за основу, конечно, был взят обычный кондиционер типа сплит-система. Внешне VRF система так и выглядит. Имеется наружный блок, который соединяется фреоновыми трубопроводами с несколькими внутренними блоками. На этом заканчивается их сходство. В работу мультизональной системы заложены 3 основополагающих принципа, которые в корне отличают ее от других систем кондиционирования. В первую очередь – это применение разветвителей, которые позволяют более равномерно распределять холодильный агент по внутренним блокам. Типоразмер разветвителя подбирается по суммарной производительности внутренних блоков, перед которыми он устанавливается. Разветвители, предназначенные для газообразного холодильного агента, устанавливаются на линию низкого давления, для жидкого – на линию высокого давления, они отличаются габаритными размерами и их нельзя путать.

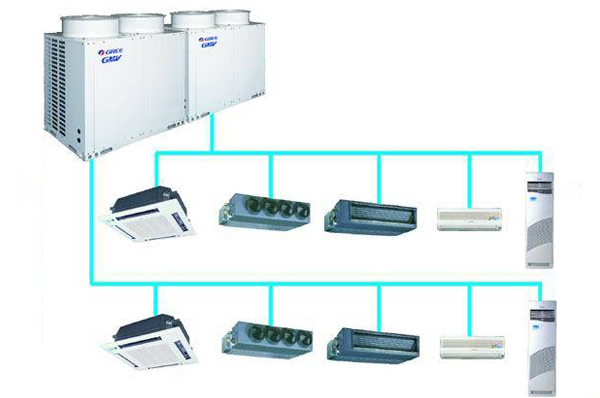

Схема мультизональной системы VRF

Вторым явным отличием в работе мультизональной системы является то, что всей ее работой управляет микропроцессорная система автоматики, построенная на основе сложной программы управления, обеспечивающей поддержание большого количества параметров, и управление любым элементом системы с целью оптимального и эффективного функционирования всех ее элементов.

И последним отличием служит использование в качестве дросселирующего устройства только ЭРВ (электронный расширительный вентиль). Такой ЭРВ встроен или устанавливается в непосредственной близости перед каждым внутренним блоком, его работой управляет микропроцессорный контроллер внутреннего блока. Все эти три особенности позволяют к одному внешнему блоку подключить одновременно до 64 внутренних блоков, а в VRF Dantex последнего поколения – до 88 внутренних блоков; обеспечить общую длину трубопроводов до 1000 м; максимальная длина труб между внешним и внутренним блоком – до 175 м, а в VRF Dantex – до 200 м; перепад высот между внутренними блоками составляет до 15 м, а в VRF Dantex – до 30 м. Однако, к сожалению, обычно максимальная производительность одной группы внешних блоков не превышает 180 кВт, а в VRF Dantex – не более 246 кВт. Причем, при расчете и подборе производительности внешних блоков, можно их производительность принять меньше на 30%, чем суммарная производительность всех внутренних блоков, подключенных к ним, с учетом малой вероятности одновременной работы на 100% загрузки всех внутренних блоков.

Конструкция и схема наружного блока мультизональной системы VRF



1) Электродвигатель вентилятора. 2) Вентилятор. 3) Теплообменник конденсатора 4) Компрессоры. 5) Порты для подключения межблочных фреоновых коммуникаций, соединяющих наружный и внутренние блоки. 6) Автоматика наружного блока. 7) Корпус. 8)Защитная решетка вентиляторов

Это лишь несколько преимуществ из всего множества положительных моментов VRF систем. Последовательность работы холодильного цикла мультизональной системы остается традиционной. Один или несколько компрессоров, расположенных во внешнем блоке, сжимают холодильный агент и в парообразной фазе, с температурой +60…+100 ℃, подают по системе фреоновых трубопроводов в теплообменник конденсатора. Чаще всего применяется конденсатор воздушного охлаждения (намного реже – водяного охлаждения). Теплообменник воздушного охлаждения находится во внешнем блоке и обдувается мощными осевыми вентиляторами. По мере движения холодильного агента по трубопроводам теплообменника он охлаждается, потом конденсируется и немного переохлаждается (на +5…+8С). После конденсатора жидкий холодильный агент, но все еще не холодный (+30…+40 ℃), по трубопроводам выходит за пределы наружного блока и далее по ним же через разветвители подается на каждый внутренний блок. На входе в блок холодильный агент дросселируется в ЭРВ и с определенным расходом поступает в теплообменник внутреннего блока. Агрегатное состояние холодильного агента на входе во внутренний блок, примерно: 85% жидкий и 15% парообразный.

Оно сильно зависит от температурного режима воздуха, который необходимо поддерживать в помещении, где установлен данный блок. Температура холодильного агента может составлять 0…+15 ℃, причем это не граничные значения возможной температуры. Теплообменник внутреннего блока обдувается воздухом, который находится в помещении и холодильный агент, находящийся внутри трубок теплообменника, кипит, превращаясь в парообразный, и немного перегревается на 5-8 ℃. Далее холодильный агент поступает в компрессор на всасывание, и цикл повторяется.

В схему холодильного контура дополнительно устанавливаются и множество других элементов, обеспечивающих надежную, эффективную работу VRF системы. Следует упомянуть, что мультизональные системы бывают двухтрубные – внутренние блоки которых одновременно работают только на охлаждение или на тепло, и трехтрубные – часть внутренних блоков работают на охлаждение, а другая, в это же время, работает на тепло. Последние VRF системы менее востребованы из-за стоимости и более сложной системы работы. Каждый год мультизональные системы совершенствуются и все больше и больше завоевывают рынок кондиционирования воздуха.

особенности, преимущества и принцип работы

Энергоэффективность – один из основных параметров современных зданий. При этом важно не только снижать потребление ресурсов, но и получать максимальную отдачу от каждого использованного киловатта электроэнергии. Чтобы решить эти задачи при кондиционировании зданий, нужно установить мультизональную систему.

Содержание:

Что такое мультизональные системы кондиционирования

Особенности мультизональных систем

Принцип работы мультизональных систем

Достоинства и недостатки мультизональных систем кондиционирования

Пределы работы мультизональных систем

Отличия мультизональных систем от мульти-сплит-систем

Где используют мультизональные системы

Что такое мультизональные системы кондиционирования

Мультизональные системы кондиционирования, которые выпускают Mitsubishi Electric и Electrolux, обозначаются аббревиатурой VRF (Variable Refrigerant Flow).

Мультизональные системы строят по блочному принципу: к одному внешнему блоку через единую систему трубопроводов подключают несколько внутренних. Количество внешних модулей для повышения производительности и надежности системы увеличивают до 3, а внутренних – до 30.

Наружные блоки можно устанавливать на крыше, в подвале или на техническом этаже. Внутренние модули могут быть любыми: настенными, подвесными, потолочными, канальными или кассетными. При этом их мощность подбирается индивидуально для каждого помещения.

Все блоки мультизональных систем соединены между собой фреоновой магистралью –двух- или трехтрубной. В двухтрубной все внутренние модули могут работать одновременно только на охлаждение (хладагент поступает в них в жидком состоянии) или на отопление (фреон поступает в газообразном состоянии).

Трехтрубные системы устроены сложнее. К внутренним блокам подводят две трубы: по одной поступает жидкий хладагент, по второй – газообразный. Благодаря такой особенности внутренние модули одной системы независимо друг от друга одновременно работают на охлаждение и нагрев.

VRF-системы от Mitsubishi Electric являются исключением: это единственные мультизональные системы, которые работают на охлаждение и на обогрев по двухтрубному принципу.

Особенности мультизональных систем

Можно определить три основные особенности мультизональных систем кондиционирования:

1. Использование разветвителей, чтобы разделить потоки жидкого хладагента при его подаче во внутренние блоки или объединить потоки газообразного фреона при его отводе от внутренних модулей (в этом случае предполагается, что мультизональная система работает на охлаждение). Если трубопровод разветвлен на две магистрали, используют Y-образный или Т-образный разветвитель, который по-другому называется «рефнет». При разделении трубопровода на три или четыре магистрали применяют коллектор.

Разветвители для жидкого и газообразного хладагента отличаются по размеру.

2. Использование электронных расширительных вентилей (ЭРВ) в качестве дросселирующего устройства.
   Другое известное их название – электронные терморегулирующие вентили (ТРВ). Задача ЭРВ – понизить давление фреона, чтобы создать оптимальные условия для его перехода в газообразное состояние. Электронными расширительными вентилями комплектуются все внутренние блоки системы. В редких исключениях они устанавливаются отдельно перед внутренними блоками. По сути, электронные вентили регулируют объем поступающего из общей сети фреона в зависимости от тепловой нагрузки на модуль.
3. Использование микропроцессорной автоматики для управления работой системы в целом. Именно микропроцессор рассчитывает нужное количество хладагента для каждого внутреннего блока и поддерживает требуемую температуру в помещениях.

Принцип работы мультизональных систем

Охлаждение или нагревание воздуха кондиционерами происходит благодаря фазовым переходам хладагента. Когда фреон переходит из жидкого состояния в газообразное (испаряется), он поглощает тепловую энергию и охлаждает помещение. При переходе хладагента из газообразного в жидкое состояние он выделяет тепловую энергию и нагревает помещение.

Упрощенно мультизональная система работает таким образом.

Газообразный хладагент, поступивший от внутренних блоков, всасывает один или несколько компрессоров наружного блока (его устройство представлено на рисунке ниже).

Они сжимают фреон до 15–25 атмосфер, и из-за этого его температура повышается до +70 ÷ 100 °С. Далее хладагент попадает в теплообменник конденсатора наружного блока. Здесь он с помощью мощного осевого вентилятора охлаждается воздухом (у некоторых моделей внешних модулей встречается водяное охлаждение) до показателей на 10 ÷ 20 °С выше температуры атмосферного воздуха, конденсируется и превращается в жидкость.

Затем фреон двигается по магистрали и через разветвители попадает в электронные расширительные вентили внутренних блоков, которые по действию напоминают горлышко бутылки. В ЭРВ из-за резкого увеличения сечения падают давление и температура хладагента. После этого он попадает в испаритель внутреннего блока, нагревается, закипает, опять переходит в газообразное состояние и возвращается в наружный блок. Далее процесс повторяется.

Таким образом, в мультизональной системе можно четко выделить две области: высокого давления (до электронных расширительных вентилей внутренних блоков) и низкого давления (после ЭРВ).

Тепловая нагрузка в помещениях может меняться в течение дня, а значит, и количество холода, которое им необходимо, тоже меняется. Для регулировки количества хладагента, попадающего в испаритель, внутренние блоки комплектуются автоматикой, которая при необходимости уменьшает или увеличивает пропускное сечение терморегулирующего вентиля.

Наружный блок тоже оснащается автоматикой. Его контроллер получает информацию о загрузке от систем автоматизированного управления всех внутренних блоков, анализирует параметры работы системы и регулирует производительность компрессора.

Достоинства и недостатки мультизональных систем кондиционирования

Мы можем выделить следующие достоинства мультизональных систем кондиционирования:

• Экономия при подборе наружного блока. Теоретически его производительность должна быть не меньше суммарной производительности всех внутренних блоков. На практике вероятность того, что все внутренние блоки одновременно будут загружены на 100 %, очень низкая. По этой причине производительность наружного блока может быть ниже теоретической до 30 % без ущерба для работы всей системы. Соответственно, он будет дешевле, легче и компактней.
• Экономия в процессе эксплуатации. Мультизональные системы управляются централизованно и работают как единый организм, регулируя количество холода или тепла для разных помещений. Так, солнечную сторону здания по сравнению с теневой летом нужно сильнее охлаждать, а зимой меньше нагревать. Мультизональные системы отслеживают такие тонкости и экономят электроэнергию.
• Удобство эксплуатации. Мультизональные системы регулируют не только количество тепла или холода для каждого помещения, но и контролируют собственное состояние. Они предоставляют данные об основных параметрах работы, сообщают о необходимости замены загрязненных фильтров и даже могут рассчитывать плату за электроэнергию для каждого помещения.
• Легкость проектирования и использования в зданиях с неравномерной тепловой нагрузкой в разных помещениях. Это характерно, например, для пищевых производств. Тепловая нагрузка может меняться и в одних и тех же помещениях, например в залах для совещаний. В этом случае требуемое количество тепла или холода зависит не только от времени суток, но и от количества людей, находящихся в помещении.
• Универсальность. В одной мультизональной системе можно использовать внутренние блоки разных типов: кассетные, подвесные, канальные, настенные или напольные. А также разные по производительности в соответствии с особенностями помещений: складские, рабочие, жилые, архивные. Трехтрубные системы могут одновременно нагревать и охлаждать воздух в разных помещениях и подходят практически для любых зданий.
• Высокая точность работы. Расширительные вентили с электронной регулировкой точно дозируют количество фреона, поступающего во внутренние блоки, заданная температура поддерживается в помещениях с точностью до ±0,5 °С.
• Автономность работы. Мультизональные системы кондиционирования полностью автоматизированы, поэтому для них не нужен обслуживающий персонал.
• Не портят внешний вид зданий. Наружные блоки можно установить на крыше или в подвальном помещении.

Есть у мультизональных систем и недостатки:

• Единая фреоновая магистраль. Это значит, что при ее повреждении выйдет из строя вся система.
• Дорогой монтаж.

Пределы работы мультизональных систем

Мультизональные системы кондиционирования выделяются своими возможностями и по протяженности магистрали. Так, между наружным и внутренним блоком может быть расстояние до 1 000 м, а максимальный перепад высот достигать 90 м. Эта характеристика позволяет располагать наружный блок в недоступном для глаз месте: на крыше, в подвале или в стороне от здания.

Отличия мультизональных систем от мульти-сплит-систем

Мультизональные системы по ряду параметров существенно отличаются от мульти-сплит-систем:

Мультизональная система	Мульти-сплит-система
Единая фреоновая магистраль, соединяющая наружный и внутренние блоки	Отдельная фреоновая магистраль от наружного блока к каждому внутреннему блоку
Система может состоять из 3 наружных блоков и 30 внутренних	В системе только один наружный блок и не более 9 внутренних
Максимальное расстояние между наружным и внутренним блоком – до 1 000 м, перепад высот – до 90 м	Максимальное расстояние между наружным и внутренним блоком не более 25 м, перепад высот – до 20 м
Централизованная автоматизированная система контроля работы системы	Для управления внутренними блоками используют беспроводные пульты
Высокую точность требуемой температуры обеспечивают расширительные вентили с электронной регулировкой	Низкая точность требуемой температуры из-за нескольких запусков и остановок работы компрессора
Возможность использования в зданиях с неравномерной тепловой нагрузкой в помещениях, включая одновременную работу разных внутренних блоков в режимах охлаждения и обогрева	Системы не предназначены для зданий с выраженной неравномерной тепловой нагрузкой в помещениях. Одновременная работа внутренних блоков в режимах охлаждения и обогрева невозможна

Где используют мультизональные системы

Мультизональная система в силу своей универсальности, экономичности и возможности индивидуального подхода к регулировке температурного режима в разных помещениях одного здания оптимальна для административных, складских и производственных зданий, гостиниц, банков и ресторанов, торговых, развлекательных, бизнес-центров.

Чем отличаются мультизональные кондиционеры от сплит систем и мульти-сплит систем?

Типы систем кондиционирования › Мультизональные системы (VRV и VRF) ›

Мультизональную систему отличает большое количество внутренних блоков и большая длина межблочных коммуникаций. Система состоит из одного наружного блока и подключаемых к нему большого количества внутренних блоков различного типа (настенные, канальные, кассетные и др.). При этом, для каждого внутреннего блока могут быть заданы свои параметры режимов работы. Все внутренние блоки подключаются к общей системе трубопроводов. Длина трубопровода или максимальное расстояние между внутренними и наружным блоками достигает 100 метров, а перепад высот между ними или расстояние по вертикали – 50 метров.

Где применяется?

• Офисы класса А, административные здания, бизнес-центры
• Элитные квартиры, коттеджи, загородные дома, пентхаусы и таунхаусы
• Промышленные, производственные и складские помещения (заводы, логистические центры, цеха) Торговые и спортивные помещения (торговые центры, гипермаркеты, магазины, фитнес-центры)
• Предприятия индустрии питания (кафе, рестораны и др.)
• Общественные учреждения, гостиницы

Чем отличается от сплит систем и мульти-сплит систем

• Существенным преимуществом перед обычными сплит и мульти-сплит системами является большая длина межблочных коммуникаций и отсутствие потерь производимой мощности.
• В отличие от мульти-сплит систем, где количество внутренних блоков ограничено (как правило, до 4-х штук) мультизональная система позволяет подключать несколько десятков внутренних блоков разного типа к одному наружному. Благодаря этому, фасад здания не «украшают» бесчисленные внешние блоки.
• Мультизональная (“много зон”) система удобна для кондиционирования зданий с большим количеством комнат, где необходимо зональное регулирование температуры, т.к. для каждого внутреннего блока могут быть заданы свои параметры режимов работы. К примеру, в одном помещении – охлаждение, а в другом – обогрев. В мультисплит системах это невозможно.
• При выходе из строя одного из наружных блоков мультизональная система, в отличие от мултисплит системы, продолжает функционировать.
• VRF и VRV-системы более устойчивы к аварийным ситуациям, т.к. при поломке одно внешнего блока нагрузка в автоматическом режиме перераспределяется на все остальные.
• Кроме того, наличие функции самодиагностики помогает быстро найти возможные неисправности кондиционера, а также сократить время и расходы на их устранение.
• В отличие от обычных кондиционеров, внутренние блоки мультизональных систем обладают самой высокой точностью поддержания заданной температуры – до ±0,5 °С.

Помимо вышеперечисленных достоинств мультизональной системы кондиционирования перед обычными сплит-и мультисплит системами, она обладает также следующими преимуществами:

• Позволяет создать комплексное решение, объединив кондиционирование, вентиляцию и обогрев. Создает комфортные условия для отдыха и работы круглый год в любых помещениях с индивидуальными параметрами температуры.
• Допускает размещение наружных блоков в любом удобном месте (на крыше, в подвальном помещении, на техническом этаже и в удалении от здания). Это возможно благодаря большой длине и перепаду высот межблочных коммуникаций. Кроме того, наружные блоки занимают немного места, что позволяет экономить площади.
• Огромный выбор по мощности наружных блоков и самых разных по типу внутренних позволяет сохранить дизайн любого помещения.
• Это высокоэффективная экономичная система с низким потреблением электроэнергии.
• Все блоки (до 30 внутренних и 3 внешних) подключаются к единой системе трубопроводов. Благодаря этому упрощаются монтажные работы, и в будущем можно легко расширить систему.
• Низкий уровень шума системы сделает ее практически незаметной.

​Управление

Управление внутренними блоками может производиться с помощью:

• индивидуальных проводных пультов
• инфракрасных пультов
• централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояние системы в целом
• персонального компьютера (для VRV системы)

Управление через компьютер

Система вентиляции HRV + система кондиционирования VRV Plus + персональный компьютер = интеллектуальная система управления климатом Hi-VRV. «Умный» дом позволяет через компьютер контролировать состояние работы всех блоков, задавать необходимые климатические параметры, оптимизировать работу системы с помощью таймеров, оптимизировать и подсчитать затраты на электроэнергию, и многое другое.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

VRF и VRV системы кондиционирования: устройство, работа, обслуживание

Для создания комфортного микроклимата в больших зданиях, состоящих из большого количества комнат и коридоров, применяются централизованные системы кондиционирования воздуха промышленного класса – VRF и VRV, включающие целый комплекс модулей. Они хорошо охлаждают воздух там, где не справляются даже самые мощные сплит-системы.

В статье мы рассмотрим информацию о мультизональных VRF и VRV системах кондиционирования, в чем их различия, особенности устройства и работы, достоинства и недостатки, где применяются, как правильно обслуживать.

 

Оглавление:

Особенности мультизональных систем кондиционирования

Мультизональные системы кондиционирования VRF и VRV состоят из одного мощного внешнего и нескольких десятков внутренних блоков разного типа: кассетные, канальные, настенные и т. д. Для каждого внутреннего блока можно задавать конкретные параметры рабочего режима. Блоки подключаются к общей системе трубопроводов. Расстояние между модулями может достигать 100 м, а перепад высоты – до 50 м.

Чем отличаются VRF и VRV от мульти-сплит-систем:

• большая длина межблочных коммуникаций;
• отсутствуют потери производимой мощности;
• к наружному блоку можно подключать несколько десятков внутренних модулей;
• можно задавать разные режимы работы в каждом помещении, в то время как в мульти-сплит устанавливается единый температурный режим;
• при выходе из строя одного блока остальные модули продолжат функционировать в нормальном режиме;
• VRF и VRV более устойчивы к аварийным ситуациям;
• обладают самой высокой точностью поддержания установленных температурных значений;
• допускается размещение блоков в любом удобном месте.

VRF и VRV – высокоэффективная система кондиционирования с низким уровнем энергопотребления, подключаемая к единой системе трубопроводов, что значительно упрощает монтажные работы и позволяет в будущем при необходимости увеличить количество блоков для создания комфортного микроклимата в других помещениях здания.

Какая разница между VRV и VRF кондиционерами

VRF и VRV – мультизональные системы кондиционирования инверторного типа, изготавливаемые разными производителями.

Расшифровка:

1. VRV – переменный объем хладагента. Зарегистрированный товарный знак, принадлежащий корпорации Daikin, которая занимает лидирующие позиции по производству мультизональных систем.
2. VRF – переменный поток хладагента. Данное название имеет общеупотребительное значение и используется другими производительными компаниями, применяющими технологию переменного расхода хладагента в промышленных системах кондиционирования.

Между системами VRF и VRV нет принципиальной разницы.

Принцип работы мультизональных систем

Мультизональные системы работают по принципу фазового перехода хладагента из жидкого состояния в газообразное с поглощением тепловой энергии и охлаждением воздуха в помещении.

Поэтапно:

1. В компрессоры наружного модуля от внутренних блоков поступает газообразный хладагент.
2. Происходит сжатие фреона, при этом его температура повышается до 70-100⁰.
3. Далее хладагент переходит в теплообменник конденсатора, где под действием мощного вентилятора происходит его охлаждение до 10-20⁰, вследствие чего он преобразуется в жидкую форму.
4. Жидкий фреон движется по магистралям к внутренним модулям, где он попадает в испаритель, нагревается, закипает и вновь переходит в газообразное состояние и возвращается в наружный блок. При этом с внутренних блоков выходит поток охлажденного воздуха.

Область использования мультизональных систем

Мультизональные системы кондиционирования относятся к промышленному типу оборудования, поэтому применяются преимущественно в крупных многоэтажных зданиях разного назначения.

Где эффективно используются системы VRF и VRV:

• административные здания;
• общественные и медицинские учреждения;
• бизнес-центры;
• банки;
• гипермаркеты, торговые центры;
• крупные фитнес-клубы;
• гостиницы, санатории;
• промышленные и производственные помещения;
• большие склады;
• предприятия общественного питания;
• большие загородные дома, пентхаусы, элитные многоуровневые квартиры и т. д.

Полный каталог VRV/VRF систем ведущих мировых производителей

Преимущества и недостатки VRF/VRV систем кондиционирования

Высокая стоимость мультизональной системы кондиционирования компенсируется массой преимуществ.

Плюсы эксплуатации VRF и VRV:

• малый вес внутренних блоков;
• подключать к наружному модулю можно внутренние блоки разных модификаций, подбирая с учетом особенностей помещения;
• экономичны в эксплуатации;
• высокая точность поддержания заданной температуры с погрешностью не более +/-1⁰С;
• систему кондиционирования можно совмещать с вентиляционным блоком;
• интеграция в интеллектуальную систему на базе специального программного обеспечения;
• работоспособность всего комплекса поддерживается при выходе из строя одного или нескольких внутренних модулей;
• высокая производительность приборов;
• простое обслуживание;
• низкий уровень шума при работе;
• удобство монтажа и невысокая стоимость;
• длительный срок эксплуатации.

Обслуживание VRV/VRF кондиционеров

Мультизональная система кондиционирования, как и обычные сплит-системы, нуждается в систематическом профилактическом обслуживании. Эту работу выполняют профессионалы из сервисного центра.

Что включает техническое обслуживание VRF и VRV:

1. Чистка внешнего и внутреннего блока от пыли и других загрязнений.
2. Проверка работы щита и электрических соединений.
3. Чистка и проверка дренажной системы, помпы.
4. Замеры давления хладагента в системе.
5. Диагностика рабочего режима.
6. Консультирование по повышению эффективности эксплуатации оборудования.

Проводить техническое обслуживание VRF и VRV систем рекомендуется поквартально или не менее 2-х раз в год перед началом жаркого сезона года и после зимней эксплуатации или простоя оборудования. Своевременное ТО мультизональных систем кондиционирования повысит эффективность работы и снизит риски внезапных поломок, которые могут повлечь большие затраты на ремонт климатического оборудования.

Мультизональні системи кондиціювання VRV VRF та їх переваги.

Зміст

Мультизональні системи кондиціювання VRV та VRF. Призначення та переваги

Поділитись

Поділитись

Мультизональні системи кондиціювання VRV та VRF. Призначення та переваги

Переваги VRV/VRF систем

• Можливість підключення великої кількості (до декількох десятків) внутрішніх блоків до зовнішнього, які за потужністю та типом можуть бути різними: касетними, канальними, настінними, підстелевими та універсальними. До того ж, внутрішні блоки можна комбінувати, це залежить від конструкції будівлі.
• Управління внутрішніми блоками може здійснюватися як централізованим (за допомогою центрального пульта управління), так і роздільним (за допомогою бездротових індивідуальних пультів).
• Підтримка необхідного рівня температури у приміщенні завдяки електронному терморегулювальному вентилю.
• Низький рівень шуму. Тиха робота системи охолодження не порушує комфортної атмосфери всередині приміщенні, де знаходяться люди.
• Можливість підключення всіх внутрішніх блоків до однієї загальної траси (системи трубопроводів). Це не тільки дозволяє надалі розширити систему, а й полегшує монтажні роботи.
• Можливість працювати на охолодження та обігрів приміщення.
• Збільшене значення перепаду висот (відстань між зовнішнім та внутрішніми блоками може досягати 100 метрів по вертикалі)
• Зберігаючи високу продуктивність, VRV/VRF системи використовують мінімальну витрату повітря, на відміну від фанкойлів.
За підбором або конультацією необхідного Вам обладнання Ви можете звернутися до нас за телефоном:

(044) 500 00 53

ГАРАНТУЄМО:

• Швидку та зрозумілу консультацію!

• Здійснити розрахунок обладнання різного цінового діапазону в рамках єдиного рішення!

• Миттєву знижку!

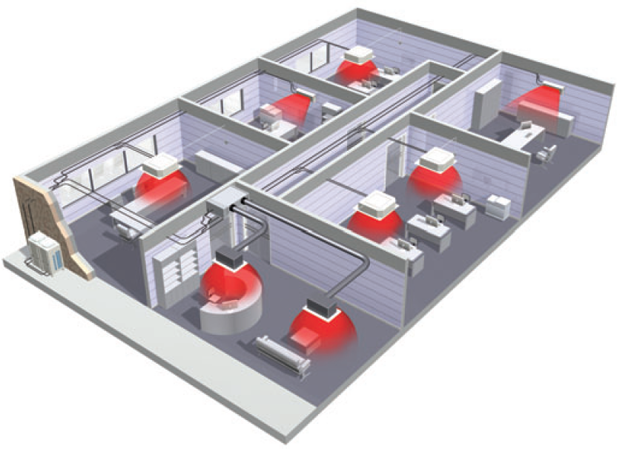

Мультизональна система VRV/VRF є найбільш вдосконаленою моделлю мульти-спліт системи, створення якої дозволяє підключати до зовнішнього блоку до декількох десятків внутрішніх, тим самим розширюючи межі роботи кондиціювання. Мультизональні VRV та VRF системи мають високу енергоефективність та призначені для одночасної роботи у великій кількості приміщень, такі як: готелі, торгові та розважальні центри, виробництва та інші будівлі з великою площею.

Система VRV розроблена і запатентована відомою компанією Daikin з метою вирішення технічних питань, оскільки звичайна мульти-спліт система мала обмежені можливості в кондиціонуванні – мала кількість внутрішніх блоків, що підключаються, і невелика довжина трас.

VRV розшифровується як (Variable Refrigerant Volume) і в перекладі означає «змінний обсяг холодоагенту», показує основну відмінність даної системи кондиціювання від інших – можливість використовувати загальну систему трубопроводів. Кожен внутрішній блок у системі VRV оснащений електронним терморегулюючим вентилем, який контролює обсяг холодильного речовини, що надходить. Тим самим система VRV більш точно підтримує задану температуру в приміщенні.

VRF системи (Variable Refrigerant Flow) що в перекладі означає «змінний потік холодильного агента», по суті мало чим відрізняється з VRV системами. Їхні основні відмінності це різна кількість блоків, енергоефективність, максимальна довжина міжблочних з’єднань, термін служби та керування.

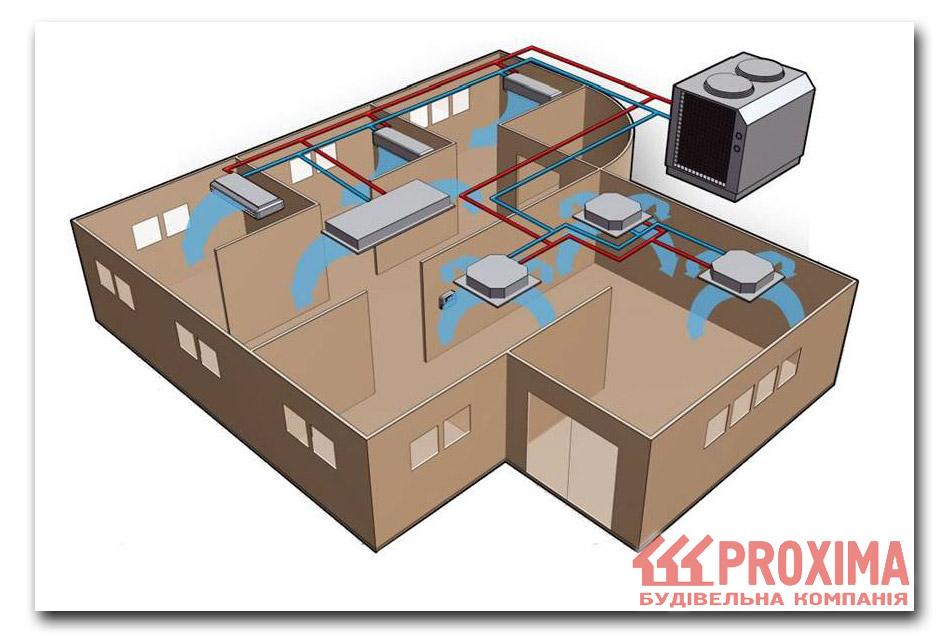

VRV/VRF складаються з двох блоків

Зовнішні блоки Внутрішні блоки

Типи мультизональних VRV та VRF систем:

• 2х трубні. Працюють одночасно на охолодження і нагрівання, оскільки у внутрішній блок одночасно подається або нагрітий, або охолоджений холодоагент.
• 3х трубні. Режим охолодження та нагрівання регулюються окремо. Один блок може охолоджувати, тоді як інший працюватиме на обігрів.


Підібрати необхідну модель мультизональної системи можна у нашому каталозі: «Мультизональні (VRV/VRF)»

Інші подібні матеріали:


Квартира 196 м/2. Монтаж VRV Мульти-спліт системи та витяжної вентиляції з підбором обладнання

Правильний розрахунок системи кондиціювання повітря

Системи керування кондиціюванням – керування комфортом

Чому ми?

9 років досвіду в сфері ОВіК

Працаємо на принципах «win-win»

Регулярно проходимо тренінги і вкладаємо переймаючий досвід у кожен проект

З нами вибір обладнання – зручний, вигідний, швидкий

Більш 400 реалізованих об’єктів

Ми створюємо мікроклімат, який подобається людям

Сертифікати і ліцензії

Вам була корисна ця стаття?

Потрібна консультація спеціаліста?

Зв’яжіться з нами, наш спеціаліст відповість на ваші запитання

Замовити дзвінок

Однозонные и многозонные системы ОВКВ

Главная Блог Советы по ОВКВ Однозонные и многозонные системы ОВКВ

Опубликовано 1 декабря 2020 г.

Содержание

• Что такое однозонная система HVAC?
• Что такое многозонная система ОВКВ?
• Сравнение однозонных и многозонных систем ОВКВ

В одной комнате слишком холодно, а в другой слишком жарко — вам нужен лучший контроль температуры в вашем доме. Системы HVAC дают вам комфорт и контроль, которые вы хотите. Но когда вы задумаетесь о том, чтобы добавить его в свой дом, вы обнаружите, что задаетесь вопросом, стоит ли вам выбирать однозонный или многозонный кондиционер. Оба варианта имеют свои преимущества, но в конечном итоге тот, который вы должны выбрать, будет зависеть от вашей конкретной ситуации.

Если вы не уверены, какая система HVAC вам нужна, мы здесь, чтобы помочь. Рассмотрите свой дом и потребности и сравните однозонные и многозонные системы HVAC с помощью приведенного ниже руководства.





Что такое однозонная система ОВКВ?

Однозонная система HVAC обслуживает одну зону или комнату вашего дома. Как работает однозонная система вентиляции и кондиционирования? С помощью одного блока эта система обеспечивает одинаковое охлаждение или обогрев по всей площади для регулировки температуры. Вы можете использовать однозонный HVAC, если:

• У вас есть дополнение:  Когда вы пристроите свой дом, новая зона не будет подключена к остальной части ОВК вашего дома. Однозонная система помогает охлаждать, обогревать и вентилировать новое помещение.
• У вас есть область, которая требует дополнительного контроля:  Ваша текущая система HVAC может недостаточно обслуживать некоторые области вашего дома. На чердаках и в других помещениях может быть жарче или холоднее, чем вам нравится. Однозонная система поможет вам лучше контролировать эти точки.
• У вас есть гараж или мастерская:  Некоторые домовладельцы кондиционируют воздух в гараже или мастерской с помощью однозонной системы ОВКВ вместо оконного блока. Затем вы все еще можете использовать свои окна для притока воздуха, сохраняя при этом температуру и вентиляцию.
• У вас небольшой дом:  Небольшим домикам или другим небольшим домам может потребоваться только однозонная система для обеспечения комфорта. Это будет зависеть от емкости системы, которую вы рассматриваете. Просто убедитесь, что у вас есть достаточный поток воздуха с вентиляторами для распределения воздуха по всему дому.





Что такое многозонная система ОВКВ?

Многозональная система HVAC позволяет охлаждать, обогревать или вентилировать несколько комнат в вашем доме. Но как работает многозонная система HVAC? Несколько блоков проходят по всему дому, чтобы обслуживать разные комнаты или зоны. С помощью этой системы вы получаете независимый контроль над помещениями в вашем доме, потому что она создает разные зоны. Вам может понадобиться многозонная система HVAC, если:

• • У вас большой или многоуровневый дом:  В доме с несколькими уровнями или большой площадью требуется более одного кондиционера. Многозонная система может вместить большую часть или все комнаты и помещения большого дома.
  • У вас есть комнаты с разными потребностями:  Если часть вашего дома нуждается в большем охлаждении, например, кухня, а другие комнаты нуждаются в обогреве, например спальни, многозонная система поможет вам сделать эти настройки.



• Вы живете в старом доме:  В старом доме сложно установить новые воздуховоды. Многозонная система HVAC требует установки, но она не будет такой инвазивной, как прокладка воздуховодов через стены, поскольку в каждой комнате есть свой блок.



Однозонные и многозонные системы отопления, вентиляции и кондиционирования воздуха

Чтобы решить, какая система лучше всего подходит для вас, вам нужно прежде всего обратить внимание на свои потребности и дом. Если в вашем доме можно использовать либо однозонную, либо многозональную систему, или вы не уверены, что вам подходит, сравните два решения — от их преимуществ до процесса установки.



Преимущества однозонных и многозонных систем ОВКВ

Независимо от того, какую систему вы выберете, вы получите преимущества универсального применения и точного контроля температуры. Оттуда вы можете оценить преимущества однозонных и многозонных систем HVAC, поскольку они имеют разные преимущества. Преимущества однозональной системы ОВКВ включают:

• Более низкую стоимость:  Поскольку в однозонной системе используется меньше компонентов, чем в многозонной, логично, что вариант с одной зоной дешевле. Это не означает, что вы должны выбрать более дешевый маршрут и приобрести однозонную систему, особенно если у вас большой дом. Но это дополнительное преимущество, когда вам нужна однозонная система.
• Повышенный комфорт:  Независимо от того, есть ли у вас пристройка или недостаточно обслуживаемая домашняя зона, система HVAC с одной зоной поможет вам контролировать ее температуру. У вас не будет комнаты наверху, где слишком жарко, или комнаты внизу, где слишком холодно. Вместо этого вы можете улучшить комфорт комнаты или пространства в вашем доме в соответствии с вашими потребностями.
• Эффективный размер:  Если помещение или дом меньше, лучше использовать однозонную систему. Более крупный блок или традиционная система будут чаще включаться и выключаться, так как установка нужной температуры в помещении не займет много времени. Это приводит к ненужному износу машины, а это означает, что вам придется чаще проводить техническое обслуживание и ремонт.



В то время как плюсы однозонной установки привлекательны, варианты с несколькими зонами также имеют свои преимущества. К преимуществам многозонного ОВКВ относятся:

• Энергоэффективность:  Будьте более эффективны в расходах энергии при наличии многозонной системы. Вы можете отрегулировать температуру, чтобы она была более эффективной, или полностью отключить HVAC в зонах, которые покрывают неиспользуемые части вашего дома.
• Лучшее управление: Традиционные системы точно регулируют температуру в помещении только с помощью термостата. Многозонная система помогает контролировать температуру в любой комнате или зоне с помощью собственного блока. Это дает вам лучший контроль температуры и точность во всем доме.
• Персонализация:  Улучшенный контроль означает, что вы можете настроить температуру в каждой комнате. Этот нестандартный комфорт особенно полезен для спален. Всем нравится спать в комнате с разной температурой, и многозонная система позволяет это сделать. Это означает, что все в вашем доме будут спать комфортно с многозонным HVAC.



Установка ОВКВ с одной и несколькими зонами

Процесс установки различается в зависимости от этих систем ОВКВ. Опять же, вы не должны идти на компромисс и выбирать что-то одно, основываясь только на этих факторах. Вам придется выбрать, что лучше для вашего дома, но понимание однозонной и многозонной установки HVAC поможет вам увидеть разницу между двумя вариантами:

• Однозонный:  Для однозонной системы у вас есть наружный и внутренний блоки. Эта установка известна как конфигурация «один к одному», и она также включает дренажную линию, кабель и набор линий.
• Многозонный:  В многозонном ОВиК используется один наружный блок и несколько внутренних блоков. Необходимое количество внутренних блоков зависит от того, сколько комнат или зон вы хотите контролировать.



Свяжитесь с подрядчиками по кондиционерам для новой системы ОВКВ на северо-востоке Техаса

Если вы знаете, какая система вам нужна, или вы не уверены и хотите получить профессиональный совет, рассчитывайте на нашу команду в A/C Contractors. У нас долгая история предоставления качественных услуг, установки и ремонта ОВКВ в Лонгвью и Тайлере, штат Техас. Наша опытная команда предложит вам подходящую систему вентиляции и кондиционирования, а наши высококвалифицированные специалисты обеспечат профессиональную установку.

Свяжитесь с A/C Contractors, вашим королем комфорта, по телефону +1 (903) 759.-4250 за бесплатную оценку. Поможем создать уют в доме.

Категория: Наконечники HVAC

Ищи:

Нужна помощь? Получите услугу прямо сейчас!

Зонирование переменного тока: подходит ли зонированная система ОВКВ для моего дома?

HVAC Tips & Tricks9min read

Узнайте, как работает зональное HVAC и как оно может повысить экономию энергии и комфорт.

Опубликовано:
Октябрь 29, 2021

Люди в вашем доме ведут непрекращающуюся битву за «правильную» температуру, которую нужно установить на термостате? Вам постоянно кажется, что в вашем доме разная температура в каждой комнате? Если это похоже на ваше домашнее хозяйство, зонированная система HVAC может стать ответом на ваши проблемы с температурой.

Зональная система HVAC делит ваш дом на несколько зон, каждая из которых контролируется собственным термостатом. Это позволяет вам установить идеальную для вас температуру в каждой комнате, вместо того, чтобы нагревать или охлаждать весь дом только до одной температуры. Зонированная система HVAC может дать вам больше контроля над вашим комфортом, обеспечить экономию энергии и, возможно, самое главное, устранить ежедневные споры из-за термостата!

Как работает система зонирования HVAC?

Первым шагом в настройке системы зонирования HVAC является фактическое разделение вашего дома на зоны. Как только ваш дом будет разделен на две или более зон (подробнее о том, что это за зоны и как их создать позже), в каждой из них будет установлен термостат. Хотя каждый термостат управляет своей зоной, все они подключены к одной центральной панели управления в вашем доме.

Оттуда в воздуховодах вашего дома будут установлены заслонки, представляющие собой клапаны или пластины, которые регулируют поток воздуха внутри воздуховода. Если вы используете многозонную бесканальную систему охлаждения вместо центрального кондиционирования воздуха, заслонки будут установлены на выходе воздуха непосредственно в каждой системе. Заслонки открываются и закрываются. Когда в определенной зоне требуется поток воздуха, заслонки открываются и пропускают холодный или горячий воздух. Когда зона достигнет желаемой температуры, заслонки закроются и прекратят подачу воздуха. Несколько заслонок можно запрограммировать на совместное управление, если все они обслуживают одну и ту же зону в доме.

При изменении температуры на термостате в одной зоне вашего дома на центральную панель управления отправляется сообщение. Если вы повысите температуру, центральная панель управления сообщит вашему нагревательному устройству, что пора приступать к работе. Если вы понизите температуру, центральная панель управления подаст сигнал на включение вашего кондиционера. Как только нагревательное или охлаждающее устройство включается, центральная панель управления открывает все воздуховоды, связанные с зоной, требующей изменения температуры, но оставляет воздуховоды других зон закрытыми. Это позволяет каждой зоне иметь свою собственную температуру в зависимости от ваших потребностей.

Сколько зон вам нужно?

Лучший способ определить, сколько зон вам нужно в вашем доме, это поговорить со специалистом по HVAC. Если вы обнаружите, что в вашем доме очень разные температуры наверху и внизу, вам может подойти одна зона на каждом этаже. В качестве альтернативы вы можете установить зону для разных частей вашего дома или даже зону для каждой комнаты в вашем доме. Нет ограничений на количество зон в вашем доме!

Как контролировать и контролировать температуру в каждой зоне

Когда речь идет о зональной системе отопления, вентиляции и кондиционирования воздуха, все, что вам нужно сделать, это управлять термостатом в каждой зоне вашего дома. Кроме того, пусть ваша система HVAC сделает всю тяжелую работу. Температурный режим зависит от ваших индивидуальных предпочтений. Если вам нравится снижать температуру, когда вы ложитесь спать ночью, но утром пьете кофе в теплой кухне, вы можете запрограммировать температуру наверху ниже, чем внизу. Как только вы измените температуру на термостате, ваша система HVAC позаботится обо всем остальном. Кроме того, вы можете изменить температуру в каждой зоне в любое время, в зависимости от того, когда вам может быть слишком жарко или холодно. Зонирование не требует дополнительного обслуживания кондиционера, а это означает, что с вашей стороны не требуется дополнительной работы по мониторингу и контролю температуры с помощью зонирования 9.0007

Когда имеет смысл зонирование кондиционера?

Теперь, когда вы знаете, что такое зонированная система отопления, вентиляции и кондиционирования воздуха, следующим шагом будет определение целесообразности ее использования в вашем доме.

Если у вас многоуровневый дом

Поскольку тепло поднимается вверх, в многоэтажном доме наверху часто может быть жарче, чем внизу. Мало кому нравится спать в жару, но еще хуже вставать с постели, когда в доме холодно. Если у вас есть многоуровневый дом, в котором наблюдаются перепады температуры, инвестиции в зонированную систему — это решение для устранения неполадок, которое позволит вам устанавливать разные температуры для верхней и нижней частей вашего дома, вместо того, чтобы пытаться контролировать оба уровня с помощью одного термостата. .

Если у вас дом с высокими потолками

Если в вашем доме высокие потолки, часто тепло поднимается вверх и задерживается на самом верху, оставляя вас дрожать на уровне земли. Зональная система HVAC позволяет решить эту проблему, повышая температуру в помещении чаще, поэтому тепло может циркулировать больше, делая комнату в целом теплее. Создание отдельной зоны в комнате с высокими потолками означает, что температура в ней может быть комфортной, не делая ее слишком теплой в других местах вашего дома.

Если в вашем доме есть панорамные окна, эркеры или большие стеклянные окна

Солнечный свет может играть огромную роль в формировании температуры в помещении. Если у вас есть какое-либо большое окно, например, панорамные окна, эркеры или окна от пола до потолка, вероятно, в комнату попадает повышенное количество солнечного света и повышается температура. Зонирование кондиционера позволяет сделать комнаты с большим количеством окон отдельной зоной, чтобы можно было понизить температуру в этом помещении, не меняя температуру во всем доме.

Если в комнатах вашего дома всегда разная температура

Если ни одно из этих условий не обязательно применимо к вашему дому, но температура в каждой комнате по-прежнему различна, вам может подойти зональная система ОВКВ. Существуют сотни причин, по которым в вашем доме может быть разная температура, и управление каждой комнатой только одним термостатом не решит проблему. Инвестирование в зонированную систему HVAC позволит вам поддерживать постоянную температуру во всем доме или изменять температуру в каждой комнате по вашему желанию.

Преимущества зонирования переменного тока

Увеличение энергосбережения

Когда у вас есть один центральный термостат, управляющий всем вашим домом, каждый раз, когда вы чувствуете, что слишком жарко или холодно только в одной комнате, вам нужно изменить температуру во всем доме. Отопление и охлаждение всего вашего дома требует больше энергии и времени (даже если вы инвестировали в продукты SEER с высоким рейтингом), что может означать для вас больший счет за электроэнергию.

Если вы хотите изменить температуру только в одной комнате или на этаже, с помощью зонированной системы HVAC вы можете это сделать. Система не выпускает нагретый или охлажденный воздух куда-либо, кроме этой одной зоны, а это означает, что она потребляет меньше энергии и помогает сэкономить деньги, доводя дом до желаемой температуры.

Наличие нескольких термостатов означает больший контроль температуры и общего комфорта в вашем доме. Зонированная система HVAC обеспечивает идеальную температуру в каждой комнате в зависимости от ваших индивидуальных предпочтений, поэтому вам не нужно довольствоваться одной температурой во всем доме. Если в одном доме проживает несколько человек, зонированное ОВКВ даже позволит каждому человеку контролировать температуру в своей спальне или жилом помещении, чтобы все остались довольны.

Лучшее качество воздуха

Хотя воздух, проходящий через систему HVAC, фильтруется, иногда такие частицы, как пух, пыль, пыльца или шерсть домашних животных, могут просачиваться через фильтры и возвращаться в ваш дом. Демпферы, которые контролируют зональную систему ОВКВ, гарантируют, что воздух направляется только в ту зону, для которой он предназначен, поэтому они помогают предотвратить циркуляцию нежелательной грязи и мусора, вышедших из системы фильтрации, по всему дому каждый раз, когда система ОВКВ включается.

Сколько стоит система зонирования HVAC?

Если вы считаете, что зонирование HVAC может подойти для вашего дома, вам, вероятно, интересно узнать цены на HVAC для этой системы. Согласно данным Pick HVAC, первоначальная стоимость оборудования для зонирования и установки зонированной системы ОВКВ может составлять от 2000 до 3330 долларов. Первоначальная стоимость зависит от количества зон, которые вы хотите установить. Если вы хотите отремонтировать существующую систему HVAC с помощью зонированной, стоимость увеличится, поэтому технический специалист может удалить вашу старую систему или модернизировать ее с помощью заслонок и новой электропроводки. Установка зонированной системы HVAC во время нового строительства, как правило, является более недорогим вариантом.

Подходит ли вам зонирование кондиционера?

Несмотря на то, что зональная система HVAC может обеспечить множество преимуществ, она подходит не всем. Зонирование ОВКВ обычно сопряжено с более высокими затратами на установку, потому что это больше работы для специалиста по ОВКВ, чем традиционное устройство центрального отопления или охлаждения. Для этого типа системы требуется несколько термостатов, что требует дополнительных электромонтажных работ и затрат, а также установки заслонок в каждой зоне. Кроме того, когда в системе HVAC задействовано больше частей, вероятность того, что одна из них сломается, выше, что означает увеличение затрат на ремонт.

Если вы не чувствуете, что в вашем доме постоянно разная температура, или у вас нет каких-либо домашних функций, о которых мы упоминали ранее (например, большие окна), зонированная система ОВКВ может вам не подойти. Вот как работают различные системы кондиционирования без зонирования:

• Центральное кондиционирование: Центральный кондиционер обеспечивает прохладным воздухом весь дом через систему воздуховодов. Если вы довольны тем, что во всем доме всегда одинаковая температура, центральная система кондиционирования воздуха будет поддерживать прохладу в течение весенних и летних месяцев. Центральное кондиционирование обычно работает в паре с нагревательным устройством, таким как печь или тепловой насос.
• Тепловой насос. Тепловые насосы могут как обогревать, так и охлаждать ваш дом, но лучше всего они работают в паре с вентиляционной системой или печью. Тепловые насосы отлично подходят для умеренного и жаркого климата, поэтому, если вы живете в месте с постоянно теплыми или жаркими погодными условиями, тепловой насос может идеально подойти для вашего дома. Эта комбинация HVAC также работает, подавая теплый или холодный воздух через систему воздуховодов, чтобы обеспечить постоянную температуру во всем доме.
• Бесканальные системы: бесканальные кондиционеры не используют зоны или воздуховоды для циркуляции и управления воздухом. Вместо этого они подают холодный или теплый воздух прямо в одно единственное помещение. Бесканальные системы отлично подходят для людей, которые хотят контролировать температуру только в одной комнате, а не во всем доме.

Подходит ли зональное ОВКВ для вашего дома? Назначить встречу.

Обратитесь к дилеру

От поиска подходящей системы HVAC до ее обслуживания дилер — ваш лучший помощник.
Получайте ответы на свои вопросы на каждом этапе пути.

Найти местного дилера

Устранение неполадок6 мин чтения

Помогите! Почему в моем доме жарко наверху и холодно внизу?

июль 2021

Умный дом3мин чтение

Интеллектуальное отопление и охлаждение: технология Trane ComfortLink™ обеспечивает контроль

Сентябрь 2018

Устранение неполадок3 мин чтения

Почему мой обогреватель не работает? Ответы на ваши распространенные проблемы с отоплением

октябрь 2018

В чем разница между одной и несколькими зонами в Брадентоне, Флорида?

24 октября 2020 г.

Многозонное отопление и охлаждение работает для комфортного управления различными помещениями. В однозонных системах HVAC используется один наружный конденсатор и одна внутренняя головка для одной зоны дома. Прочтите информацию, которая поможет вам решить, какой дизайн лучше всего подходит для вашей ситуации как домовладельца в Брадентоне, Флорида.

Что такое зональное отопление и охлаждение?

Зональные системы HVAC, также известные как бесканальные мини-сплит-системы, обеспечивают функциональность, позволяющую регулировать температуру в определенных зонах дома. Определяющим фактором при выборе системы будет количество мест, требующих покрытия.

Почему стоит выбрать зонированную систему ОВКВ?

Зональная система обеспечивает индивидуальный комфорт и больший контроль над качеством воздуха. Могут быть области, которые требуют меньшего нагрева или охлаждения, чем другие. Члены семьи могут регулировать температуру по своему вкусу. Представьте себе сценарий, в котором вы можете установить предпочтения и потребности по вкусу, и вы поймете второе самое большое преимущество этих систем.

Температура в ваших руках. Эти системы позволяют нагревать или охлаждать помещения с помощью термостата. Новейшие технологии позволяют менять элементы управления с помощью планшета или смартфона.

Эти устройства имеют универсальную и компактную конструкцию. Прошли времена больших, непривлекательных подразделений. Это оборудование будет менее навязчивым. Последние модели имеют привлекательный внешний вид.

Самым большим преимуществом является экономичность. Даже при полной мощности зональные системы потребляют меньше энергии, чем централизованные установки. Зонированные установки имеют высокие рейтинги SEER, EER и HSPF.

Однозонный кондиционер

Однозонный мини-сплит включает в себя один блок обработки воздуха и один конденсатор. Этот мини-сплит эффективен, сводит к минимуму потребление энергии и обещает лучшую производительность. Это экологично и экономит деньги.

Если вы добавляете комнату, идеальны отдельные зоны. Это не обязательно должен быть проект реконструкции. Если вы переделываете чердак или подвал, вам не нужно будет перепроектировать существующие системы, чтобы приспособить их к новому пространству.

Бесканальные системы идеально подходят, когда может быть сложно разместить воздуховод. Даже если бы вы могли разместить воздуховоды, они создали бы дополнительные расходы. Однозональные системы в сочетании с текущими системами центрального отопления и охлаждения устраняют необходимость модернизации.

Однозональные профи

Однозональная система без воздуховодов может обеспечить простое решение HVAC. Преимущества однозонной системы:

• Возможность покупки эффективных моделей для каждой зоны.
• Меньше оборудования и меньше потребностей в ремонте и техническом обслуживании.
• Уменьшение счетов за электроэнергию.
• Меньший углеродный след.

Multi-Zone HVAC

В многозонной установке один конденсатор управляет несколькими внутренними манипуляторами. Один конденсатор может обслуживать до восьми внутренних блоков. Это хороший вариант для многоэтажного дома в Брадентоне, Флорида.

Центральное отопление может нагревать и охлаждать. Наличие нескольких установок облегчит нагрузку и повысит комфорт. Как и одиночный блок, это может быть выбор, когда воздуховод может быть слишком сложным или слишком дорогим.

Члены семьи, предпочитающие тепло и прохладу, сами регулируют температуру. Наличие собственного термостата повышает домашний комфорт для всех сторон. Кроме того, пустые комнаты не будут тратить энергию и увеличивать счета.

Multi-Zone Pros

Многозонная система может быть хорошим выбором для определенных типов домов. К преимуществам многозонных систем относятся:

• После установки обычно дешевле, чем однозонные системы.
• Полный контроль над обогревом и охлаждением по всему дому.
• Удаленное управление системой.
• Меньше наружных блоков.

В чем разница?

Мы уже рассмотрели особенности каждой системы. Вот детали, которые подчеркивают их различия:

• Цена: Однозонные системы имеют меньшую стоимость установки из-за необходимого количества внутренних кондиционеров.
• Количество компонентов: В отдельных системах используются наружный и внутренний блоки, а также комплект трубопроводов, кабель и дренажная линия. Для мультизоны требуется один наружный блок вместе с количеством внутренних блоков, необходимых для управления выделенными зонами, а также аксессуарами для каждого.
• Установки: Это довольно просто, но многозонное решение требует больше времени и внимания.

Какая система лучше?

Ответ сводится к ситуации, требованиям, тепловым нагрузкам, личным потребностям, практичности и многому другому. Лучший способ принять решение — обратиться в компанию All American Heating & Cooling и оценить вашу ситуацию. У нас есть опыт, чтобы помочь принять взвешенное решение. В результате вы будете наслаждаться охлаждением и обогревом, которых вы заслуживаете.

Если вы хотите узнать больше о наших услугах в области ОВКВ, включая одно- и многозонное бесканальное отопление и охлаждение, позвоните в All American Heating & Cooling. У нас есть лицензированные специалисты по обслуживанию, новейшие инструменты и лучшие доступные ресурсы.

Изображение предоставлено iStock. Возможно, вы не часто об этом думаете, но… Продолжить чтение Как высокие уровни влажности влияют на вашу систему ОВКВ в Мьякке, Флорида…

Подробнее…

Что такое система зонирования HVAC? Создание зон для центральных систем и систем без воздуховодов

Cielo

Обновлено 3 января 2022 г.

12 минут чтения

В доме предпочтения членов семьи в отношении отопления или охлаждения всегда различаются. Точно так же разные помещения в здании имеют разные требования к температуре. Вы можете захотеть, чтобы он был немного прохладнее, а ваши родители могли бы захотеть, чтобы он был немного поджаренным. У вас в подвале всегда холоднее, чем вам хотелось бы, а на чердаке просто идеально. Это примеры проблем с обогревом и охлаждением, с которыми не всегда может справиться стандартный HVAC, что требует систем зонирования HVAC.

Система зонирования HVAC, как для воздуховодов, так и для систем без воздуховодов, обеспечивает индивидуальный обогрев и охлаждение, которые удовлетворяют потребности каждого человека в домашнем хозяйстве, поэтому у каждого есть идеальная комнатная температура.

Применение системы зонирования не ограничивается только жилыми районами. Коммерческие учреждения также могут извлечь выгоду из систем зонирования ОВКВ, обеспечивающих комфорт, удобство и экономию энергии при минимальных затратах на систему зонирования переменного тока.

Что такое система зонирования HVAC?

Канальная или бесканальная многозональная система отопления и охлаждения разделит ваш дом на кластеры. Каждый кластер имеет свою уставку температуры и режим работы. Специальный термостат для зоны или, в случае бесканальных кондиционеров, интеллектуальный контроллер переменного тока обеспечивает управление зоной. Это дает вам больший контроль над каждой конкретной частью вашего дома, повышая ваш комфорт и снижая счета за электроэнергию.

Например, двухэтажный дом; гостиная, кухня и прихожая расположены на первом этаже, а 3 спальни и небольшая гостиная расположены наверху. Верхняя часть дома в основном занята только ночью. В такой ситуации имеет смысл устанавливать зоны.

При таком раскладе гостиную, кухню и прихожую можно превратить в одну зону; верхняя часть сама по себе может быть совершенно другой зоной. Первая зона постоянно используется в течение дня, поэтому пользователь может установить желаемую температуру, в то время как две другие зоны могут быть отключены на большую часть дня, поскольку они не используются. Они включаются только вечером, когда время подходит ко сну.

Таким образом, вы используете кондиционер только тогда, когда вам это нужно, а не в течение всего дня. Это предотвращает ненужное использование и в конечном итоге экономит энергию!

Преимущества системы зонирования HVAC

• Экономия энергии, связанная с зонированием HVAC

Основным преимуществом многозонной системы отопления и охлаждения является энергосбережение, которое она обеспечивает. По данным Министерства энергетики США, системы зонирования HVAC могут снизить затраты на кондиционирование воздуха до 30%.

Это достигается за счет использования кондиционера в соответствии с вашими потребностями, а также за счет того, что он не работает без необходимости в местах, где в этом нет необходимости.

• Зоны кондиционирования обеспечивают больший комфорт для жильцов

Система зонирования HVAC дает вам беспрецедентный контроль над режимами работы и температурой вашего кондиционера. Для каждой зоны можно установить желаемую температуру и режим кондиционирования.

Если в какой-то части дома слишком холодно и вам нужно увеличить тепло только в этой конкретной комнате, вы можете быстро добиться этого с помощью зонирования HVAC. Таким образом, другие помещения дома не получают лишнего тепла, избегая неравномерности температуры.

• Селективная вентиляция

С помощью зонированной системы вентиляции и кондиционирования вы можете контролировать, какие части вашего дома вентилируются, а какие нет. Если у вас есть пожилые люди или люди с респираторными проблемами в одной части дома, вы можете отключить ее, чтобы аллергены и другие подобные частицы не попадали в чувствительные комнаты. Это держит всех в безопасности и в их предпочтительной среде.

Вам нужно зонирование?

Зональная система вентиляции и кондиционирования кажется довольно привлекательной, и на ее преимущества стоит обратить внимание. Но действительно ли вам нужна зонированная система вентиляции и кондиционирования для вашего дома? Оправдывают ли затраты конечный результат? Давайте посмотрим, кто может извлечь выгоду из зонирования HVAC и извлечь из этого максимальную пользу. Если вы отметите любую из категорий ниже, то эта система подходит именно вам!

• Ваш дом имеет несколько уровней
• У вас есть отдельные жилая и общая части
• В доме проживают пожилые люди
• У вас есть место для домашних животных в тени, под прямыми солнечными лучами)
• Использование чердака в качестве жилого помещения
• В вашем доме есть большие неиспользуемые внутренние помещения
• Члены вашей семьи часто спорят о температурных параметрах своих комнат

Этот список ни в коем случае не является исчерпывающим, и есть несколько других случаев, когда может применяться зональная система HVAC. Вы можете провести подробный энергетический аудит ОВК, чтобы получить подробный обзор ваших требований к зонированию.

Сколько зон вам нужно?

Решили, что зонирование ОВК является лучшим вариантом для вас? Давайте определим, сколько зон вам нужно. Точное количество зависит от обустройства вашего дома, жизненных предпочтений, количества жильцов и других факторов, таких как домашние животные и внешняя среда.

В наиболее распространенной системе зонирования верхний и нижний этажи представляют собой отдельные зоны, так как температура на двух этажах сильно различается. Другие варианты включают разделение дома на жилую и общую зоны. Кроме того, каждую комнату можно сделать отдельной зоной, обеспечивая полностью персонализированное управление HVAC.

Зонирование для канальных систем ОВКВ

Центральная система ОВКВ является основным претендентом на зонирование ОВКВ. Причин тому несколько:

1. Центральные системы HVAC имеют один термостат для всего дома

В обычных канальных системах используется один термостат для контроля температуры во всем доме. Его нельзя использовать выборочно для конкретной комнаты, что может привести к проблемам с потреблением энергии, особенно в то время, когда ваш дом не полностью занят. Не говоря уже о том, что это невероятно неудобно для жильцов. Зональная система устраняет эту проблему и позволяет вам индивидуально управлять помещением, чтобы можно было обогревать или охлаждать только желаемую область.

2. Разделите жилую и рабочую зоны

Если в вашем доме есть комнаты, предназначенные для специальных занятий, например, столярная мастерская или домашний спортзал, то вам следует отделить воздух от остальной части помещения. дома. С обычной системой вентиляции и кондиционирования это невозможно.

Здесь может пригодиться зонированный кондиционер. Выделив эти специальные комнаты в отдельную зону, вы можете гарантировать, что воздух из этих комнат не будет дрейфовать в другие помещения вашего дома.

Как сделать канальную систему отопления, вентиляции и кондиционирования воздуха зональной?

Чтобы центральную систему кондиционирования воздуха сделать зонированной, необходимо установить заслонки и жалюзи напротив каждого воздуховода ОВиК в каждой комнате. Эти заслонки функционируют как ворота, которые могут либо блокировать поступающий воздух, либо пропускать его.

Возьмем, к примеру, двухэтажный дом. Когда вы создали зону только для верхнего этажа дома, заслонки нижнего этажа закроются, не давая воздуху охлаждать или нагревать эту часть. Теперь обогрев/охлаждение осуществляется только на верхнем этаже. Кроме того, ваша система HVAC потребляет меньше энергии.

Другими компонентами канальной зональной системы HVAC являются термостаты и датчики. Наиболее распространенным подходом является установка термостата в каждой зоне. Более современный и инновационный подход заключается в установке многозонного термостата либо в каждой зоне, либо в центральном месте дома.

Многозонный термостат может управлять всеми зонами из одного места. Датчики, размещенные в каждой зоне, передают информацию обратно на термостат, позволяя пользователю точно знать температуру в каждой зоне. С многозонным термостатом единая панель управления дает вам полный контроль над домом. С другой стороны, вы можете контролировать только одну зону с помощью простого термостата.

Наводка на размышление: Зонирование с помощью одноступенчатых центральных систем отопления, вентиляции и кондиционирования воздуха

В конце концов, целью зонирования является снижение расхода электроэнергии в вашем доме. Но так ли это повсеместно? Давайте посмотрим.

Одноступенчатая система HVAC будет работать на 100% мощности все время, пока она находится во включенном состоянии. С другой стороны, двухступенчатая система HVAC имеет два режима мощности. Он может работать на полной мощности и на пониженной мощности, обычно около 65%.

В одноступенчатой ​​системе воздуходувка работает на 100 % и подает воздух только в одну зону, поэтому будет избыточный нагрев или охлаждение. Теперь система HVAC будет работать с коротким циклом, т. е. работать на полной мощности в течение более короткого времени, но часто. Это приводит к повышенному энергопотреблению, а также диким колебаниям температуры между циклами.

Если у вас одноступенчатая система HVAC, заранее проконсультируйтесь со специалистом по HVAC и тщательно спланируйте ее.

Зонирование для бесканальных систем ОВКВ

Для сравнения, бесканальную систему ОВКВ легче преобразовать в зональную систему ОВКВ. С зональной системой HVAC без воздуховодов все ваши бесканальные устройства (мини-сплиты, окна, переносные кондиционеры) в одной зоне можно контролировать нажатием одной кнопки, а не включать и выключать каждый блок по отдельности. Если в зоне есть пять разных кондиционеров, вам нужно нажать одну кнопку, чтобы включить все пять одновременно. Как это легко!

Чтобы преобразовать бесканальную систему ОВКВ в зональную систему ОВКВ, вам не потребуется дополнительное оборудование, такое как жалюзи или заслонки. Все, что вам нужно, это интеллектуальные контроллеры переменного тока. Интеллектуальные контроллеры переменного тока помогают соединить каждый блок с другим и создать зону. С помощью интеллектуальных контроллеров переменного тока Cielo Breez вы можете добиться максимального комфорта зонированной системы ОВКВ, используя удобный смартфон или настольное устройство.

Система зонирования Cielo Breez HVAC для систем без воздуховодов

Продукция Cielo предоставляет комплексное решение для зонирования с интеллектуальными возможностями. Зонирование в экосистеме Cielo может быть выполнено либо из самого мобильного приложения Cielo Home, либо через веб-приложение Cielo World, доступ к которому можно получить из браузера вашего настольного компьютера.

Как создать зоны без воздуховодов с помощью мобильного приложения Cielo Home?

С помощью приложения Cielo добавление зон к системе ОВКВ вашего дома или рабочего места становится удобным. Несколько устройств в вашем доме можно сгруппировать в несколько простых шагов, как показано ниже:

Выберите устройство, которое вы хотите переместить в зону, и нажмите значок «Настройки», как на шаге 2. Нажмите «Настройки устройства». а затем «Переместить в зону»

Щелкните значок «Добавить» в правом верхнем углу экрана и создайте новую зону. Вы можете присвоить ему значок, соответствующий расположению зоны. Это может быть ваш дом, офис, кухня, гостиная, спальня или большое здание.

После создания зона отобразится на экране. Нажмите на него, и рядом с ним появится галочка. Нажмите «Готово», и ваше устройство успешно добавлено в зону.

После добавления зоны экран вашего приложения будет выглядеть примерно так. Нажмите на «Зону», в которую вы хотите переместить свое устройство, и все готово. Так просто, как, что!

Вы можете нажать на зону, чтобы просмотреть настройки каждого кондиционера. Расширенные функции, такие как удобный режим, расписания, геолокация и многое другое, также можно установить здесь для каждого кондиционера, нажав значок «Настройки». Кроме того, вы можете включать и выключать зону HVAC простым нажатием кнопки, как показано в черном круге. Вы также можете включать и выключать устройства по отдельности, если это необходимо.

Веб-приложение Cielo World Enterprise для настольных компьютеров

Веб-приложение Cielo World предоставляет еще больше функциональных возможностей для вашей системы зонирования ОВК, чем мобильное приложение. Расширенные функции, такие как планирование, контроль температуры зоны, контроль диапазона температуры и контроль режима зоны, могут быть легко доступны с панели управления Cielo World.

Зоны HVAC перечислены в левом окне, а соответствующий активный режим указан в правой части. Элементы управления зонами HVAC, такие как температуры для всех кондиционеров в зоне, режим работы и настройки включения/выключения, можно изменить всего одним щелчком мыши.

Кроме того, вы можете установить расписания для всей системы зонирования HVAC с заданными пользователем режимами работы.

При нажатии на стрелку рядом с зонами (как показано в красном кружке) будут перечислены отдельные кондиционеры в пределах зоны. Нажав на любой АС, вы можете просмотреть индивидуальные настройки АС и изменить условия работы. Вы также можете установить контроль диапазона температуры в разделе «eSaver».

Приложение Cielo World предоставляет полный пакет для удобства одним щелчком мыши. Это особенно полезно для владельцев зданий, у которых есть более нескольких десятков кондиционеров, которыми необходимо управлять одновременно.

Для получения дополнительной информации об управлении зонами посетите наш раздел поддержки мобильных приложений и Cielo World!

В Зону!

Зональные системы HVAC делают внутреннюю среду комфортной и персонализированной. Кроме того, экономия энергии, достигаемая за счет зонированной системы HVAC, дает вам душевное спокойствие, в котором вы нуждаетесь. Учитывая все эти факторы, если у вас большой или многоуровневый дом с отдельными жилыми помещениями, то определенно стоит обратить внимание на зонированную систему ОВКВ, которая выведет вас на новый уровень кондиционирования воздуха!

Рекомендуется для вас

Сделайте свой мини-сплит, оконный или портативный кондиционер умным.

Управляйте своим кондиционером из любого места и в любое время с помощью интеллектуальных контроллеров переменного тока Cielo Breez.

Shop Now

Recomered для вас

Компания

Получить последнюю

и NBSP Twitter

& NBSP Facebook

и NBSP Linkedin

и NBSP Facebook

и NBSP LinkedIn

и NBSP -Facebook. 0584

+1 425 529 5775

Редмонд, Вашингтон 98052

© 2022 Cielo WiGle Inc.

Сэкономьте 5% сейчас

Подпишитесь сейчас и получите дополнительную скидку 5% на все продукты Cielo.

Отправить код скидки

Многозональные системы Daikin с тепловым насосом | Daikin

• Жилой
• Легкий коммерческий
• Коммерческий
• Главная >
• Легкий коммерческий >
• Многозонный

Разработанная для магазинов, ресторанов и небольших офисов система SkyAir с инверторным тепловым насосом Single Zone обеспечивает комфортную среду в дополнение к существенной экономии энергии по сравнению с обычным кондиционированием воздуха.

Мультизональные системы Daikin обеспечивают комфорт до 8 отдельных зон с использованием одного компактного наружного блока. Более 1000 комбинаций наружных и внутренних блоков доступны для нового строительства и проектов модернизации.

VRV использует последние достижения в области технологий кондиционирования воздуха для обслуживания до 62 внутренних фанкойлов из одной модульной системы (расширяемой до 28 тонн) с функциями вентиляции и BMS, никогда ранее не встречавшимися в системах DX.

В кондиционерах и тепловых насосах марки Daikin используется не содержащий хлора хладагент R-410A, а их уровень шума при работе является одним из лучших в отрасли. Эти системы идеально подходят для небольших коммерческих приложений.

Моноблочные системы Daikin оснащены высокопроизводительными компрессорами, которые работают в сочетании с нашей высокоэффективной конструкцией змеевика. Эта исключительная конструкция предлагает один из лучших уровней надежности, долговечности и эффективности.

Блоки серии M обеспечивают энергоэффективное охлаждение и обогрев в одном автономном блоке. Это устройство подходит для установки на уровне земли или на крыше, а также для горизонтального или нисходящего потока.

На ваш выбор доступны 3 системы.
Найдите то, что подходит именно вам.

Эти системы лучше всего использовать в небольших коммерческих помещениях с несколькими зонами комфорта, таких как офисы недвижимости, салоны и кабинеты врачей, где уровень комфорта в каждой комнате можно контролировать независимо.

	Эффективность До 20,2 SEER До 12,5 HSPF	Характеристики Обслуживание от 2 до 5 зон Настройки приоритетного помещения и режима работы Тихий режим Использование с настенным креплением без воздуховодов, кассетными или скрытыми внутренними блоками в воздуховодах		Покрытие 250 – 2000 кв. футов	Посмотреть
	Эффективность До 21,7 SEER До 12,5 HSPF	Характеристики Обслуживание от 2 до 4 зон Настройки приоритетного помещения и режима работы Тихий режим Использование с настенным креплением без воздуховодов, кассетными или скрытыми внутренними блоками в воздуховодах		Покрытие 250 – 2000 кв. футов	Посмотреть
	Эффективность До 18,8 SEER До 11,3 HSPF	Характеристики Обслуживание от 2 до 8 зон Использование с настенным креплением без воздуховодов, кассетными или скрытыми внутренними блоками в воздуховодах		Покрытие 500 – 3000 кв. футов	Посмотреть

следующийпредыдущий

Нужна ли мне зонированная система вентиляции и кондиционирования? Плюсы, минусы и стоимость системы зонирования HVAC

Зональное отопление и кондиционирование воздуха должны снизить общее потребление энергии и затраты при точном контроле температуры в каждой комнате или зоне.

Это аргументы в пользу зонированного ОВиК.

Недостатком является начальная стоимость, обычно варьирующаяся от 2000 до 3300 долларов в зависимости от количества зон. Это только стоимость оборудования для зонирования и установки. Если вы замените компоненты HVAC, стоимость будет намного выше.

Полная стоимость зонирования HVAC ниже.

Помимо расходов, есть еще одна потенциальная проблема: плохо спроектированная система зонирования может растратить всю потенциальную энергоэффективность, которую она призвана создать. Подробнее об этом в разделе Хороший и плохой дизайн .

Теперь, когда недостатки зонального отопления и охлаждения устранены, мы рады сообщить, что правильно спроектированная система окупится за счет экономии энергии. А чувствовать себя более комфортно в различных зонах своего дома всегда приятно.

Навигация по содержимому

• Что такое зонированная система ОВКВ?
• Хороший и плохой дизайн зонированной системы
  • Хороший дизайн зонированной системы
  • Плохой дизайн зонированной системы
• Подходит ли вам зонированная система?
• Стоимость системы зонирования ОВКВ
• ОВКВ для двухэтажных домов: Зонирование ОВКВ по сравнению с двумя системами
  • Когда зонирование ОВКВ лучше
  • Когда лучше использовать две системы
6 90 Система ОВКВ Что такое зонирование?

Зонированная система представляет собой единую систему ОВКВ, обслуживающую две или более зон, а не две отдельные системы ОВКВ. Его компоненты:

1 Система HVAC:  Двумя наиболее распространенными являются печь в сочетании с кондиционером, а также тепловой насос и система обработки воздуха.

От 1 до 20+ заслонок с электроприводом для управления потоком воздуха в каждую зону:  В зависимости от конструкции воздуховода системе может потребоваться заслонка для каждой основной или меньшей ветви ствола. Одним из преимуществ установки зонированной системы при строительстве дома является то, что он может быть спроектирован с меньшим количеством демпферов, чем часто требуется при модернизации.

Информацию о воздуховодах и их функционировании в системе HVAC см. в нашем Руководстве по покупке воздуховодов.

Заслонки могут полностью открываться или закрываться, либо за дополнительную плату можно установить модулирующий контроллер для частичного открытия заслонок для удовлетворения потребности в нагреве и кондиционировании воздуха в каждой зоне.

Контроль и контроль температуры в каждой зоне:  Существует несколько способов контроля и контроля температуры в зонах.

Вариант 1:  Термостаты. Самый простой способ — установить термостат в каждой зоне, который контролирует и регулирует температуру.

Вариант 2:  Многозонный термостат и датчики в каждой зоне также могут контролировать и контролировать температуру в каждой зоне. Датчики передают информацию термостату, а термостат контролирует, получает ли каждая зона обогрев или кондиционирование воздуха.

Преимущество многозонного термостата заключается в том, что вы можете управлять всей системой из одного места, а не переходить в каждую зону для регулировки термостата. Конечно, любым однозонным или многозонным термостатом WiFi можно управлять из любого места с помощью приложения и смарт-устройства.

Специалист по ОВиК с большим опытом установки зонированных систем даст дельный совет по оптимальному сочетанию датчиков и термостатов.

Панель управления заслонкой: На эту панель поступает информация о желаемой температуре в каждой зоне. Затем он управляет заслонками для создания потока воздуха, который удовлетворяет потребности в обогреве и охлаждении в каждой зоне.

Проводное/беспроводное соединение:  Заслонки обычно подключаются обратно к панели управления. Датчики и термостаты могут быть проводными или беспроводными.

Мы не рекламируем Trane по сравнению с другими брендами, но на этой странице объясняются типы оборудования, используемого в зонированной системе.

Хорошая и плохая конструкция системы с зонированием

Незонированная система ОВК обогревает и охлаждает каждую зону вашего дома, когда она работает. Это похоже на то, как когда вы включаете любой свет, в вашем доме загораются все огни. Электричество, используемое для освещения в незанятых комнатах, тратится впустую.

Ключом к экономии энергии при использовании зональной системы является сокращение или прекращение подачи нагретого или охлажденного воздуха в незанятые помещения. Например, обогрев спальной зоны может быть установлен на 60°F днем ​​и 72°F ночью, когда в жилых помещениях понижен до 60°F. Как вы понимаете, программируемые термостаты удобны в зональной системе.

При правильном выполнении зонирование обычно снижает потребление энергии на 20-40%. Средний показатель для большинства домов составляет 30%. Чем экстремальнее температура вашего климата, тем быстрее зональная система окупится и начнет реально экономить ваши деньги каждый месяц.

Хорошая конструкция зонированной системы

Экономия энергии достигается в зональной системе за счет снижения производительности системы HVAC. Таким образом, хороший дизайн начинается с двухступенчатой ​​или переменной производительности системы ОВКВ.

Системы с двумя ступенями работают на 65 % мощности при низком уровне и 100 % мощности при высоком уровне. Поэтому подумайте, что произойдет, если вы уменьшите потребность в отоплении или охлаждении в различных зонах на одну треть, так что вашему дому потребуется около двух третей (66,7%) мощности системы. Это близко к 65%. Большую часть времени система будет работать на низкой ступени, эффективно снижая потребление энергии и затраты примерно на треть.

Этот pdf-файл можно использовать для иллюстрации. Воздуховод разделен на три части дома. Без зонирования каждая секция будет постоянно получать около 33,3% воздушного потока, что в сумме составит 100%. Энергосбережения там нет.

В зональной системе, как показано, либо многозональный термостат, либо термостаты для каждой зоны могут быть установлены таким образом, чтобы некоторые зоны получали непропорциональный поток нагревающего или охлаждающего воздуха при снижении общей производительности. Например, верхний этаж может получить 20% мощности системы. Кухня/гостиная может получить 30%, а гостиная/столовая – 15%.

В сумме это 65 %, а не 100 %, что идеально подходит для двухступенчатой ​​системы или системы с переменной производительностью.

Опять же, вам может помочь опытный проектировщик систем HVAC. Они определят, какие диапазоны температурных настроек следует использовать для различных зон, чтобы система работала с меньшей мощностью, чтобы снизить потребление энергии, но при этом сохранить комфорт в занятых местах вашего дома.

Плохой дизайн системы с зонированием

Зонирование имеет два основных системных недостатка.

1. Одноступенчатые системы не следует зонировать  , поскольку они нагревают или охлаждают на 100 % мощности, а вентилятор работает на полную мощность, когда включен. Во-первых, вы не можете сократить потребление энергии, когда система работает на полную мощность.

Во-вторых, когда воздуходувка работает на 100 % мощности, этот воздух должен куда-то уходить. Если одна или несколько зон закрыты, избыточный воздух будет проходить через те, которые открыты.

В результате в открытые зоны будет поступать слишком много нагретого или охлажденного воздуха. Это приведет к тому, что система будет работать короткими, но частыми циклами, что может привести к колебаниям температуры и механическим повреждениям. В комнатах будет слишком жарко или слишком холодно. Наконец, весь этот воздушный поток вызовет бурление или свист в воздуховодах и может повредить воздуховоды или вызвать утечки.

2. Обводные каналы и заслонки использовать нельзя.

Если вы знакомы с зональными системами, возможно, вы слышали об обводном канале и заслонке, как показано на изображении выше. Обводной воздуховод соединяется одним концом со стволом, подающим подогретый или охлажденный воздух к зональным ответвлениям.

На другом конце он соединяется с камерой возвратного воздуха, откуда воздух возвращается в печь для повторного нагрева или охлаждения. Посередине воздуховода находится заслонка. Когда все зоны открыты, заслонка закрыта, по крайней мере, так и должно быть, чтобы через нее не проходил воздух. Заслонка открывается частично или полностью открывается, когда одна или несколько зон закрыты и в системе создается давление воздуха.

В этом видео от This Old House показана установка зонированной системы с байпасным воздуховодом и заслонкой. Видео полезно для изучения того, как работает зональная система. На нем показана установка демпфера и причины его использования. Однако мы выступали против обхода, поэтому в видео показана «другая сторона истории».

В одноступенчатой ​​зонированной системе необходимо использовать байпас, иначе возникнут серьезные проблемы с воздушным потоком и воздуховодом. Избыточный воздух, нагнетаемый вентилятором при частичном или полном закрытии некоторых заслонок, направляется обратно в камеру рециркуляционного воздуха через байпас. Это устраняет нагнетание воздуха через открытые зоны.

Проблема решена?

№  Вот четыре причины, по которым обходные каналы не следует использовать ни в одной системе:

1. Они не могут уменьшить нагрев или охлаждение в одноступенчатой ​​системе, которая по определению работает на 100 %. мощности, поэтому экономии энергии НЕТ.
2. Когда кондиционер работает, нагнетание холодного воздуха в устройство обработки воздуха может привести к замерзанию катушки переменного тока и очень неэффективной работе или полной блокировке потока воздуха.
3. Большинство байпасных заслонок имеют утяжеление, а не электропроводку. Это так называемые барометрические демпферы. Чем больше давление воздуха, вызванное закрытыми заслонками, тем больше воздуха проталкивается через них, и тем шире они открываются. Даже когда все зоны открыты, воздух будет поступать в обходной канал, и нагрев или охлаждение этого воздуха будут потрачены впустую. Электронные байпасные заслонки частично решают эту проблему.
4. Байпасные заслонки могут собирать влагу, что неизбежно приводит к образованию плесени.

Это наше профессиональное мнение, поддержанное ведущими специалистами в области ОВКВ. Если вы хотите подробнее изучить этот вопрос, эта статья от Energy Vanguard содержит отличную информацию.

Мы поднимаем этот вопрос, потому что он вызывает горячие споры среди установщиков HVAC. Если ваш установщик предлагает собрать систему с обходом, найдите нового установщика, который им противостоит. Или, как минимум, попросите установщика решить проблемы, которые мы подняли. И обязательно прочитайте статью Energy Vanguard.

Подходит ли вам зонированная система?

Мы выступаем за зональные системы для домов, если система ОВКВ двухступенчатая или с переменной производительностью, а вентилятор имеет переменную скорость.

Кроме того, они полезны, когда у вас есть:

Незанятые помещения:  Области дома пустуют в течение длительного времени каждый день или дольше.

Температурный дисбаланс:  В некоторых местах вашего дома слишком тепло или слишком холодно. Например, летом, если на первом этаже двухэтажного дома стоит одинокий термостат, на первом этаже будет комфортно, а наверху будет слишком тепло. Вы также можете захотеть, чтобы летом на кухню поступало больше переменного тока, когда включена духовка. Зимой вам может понадобиться дополнительное тепло для других частей дома, если термостат расположен рядом с камином с ревущим огнем. Зонирование позволяет целенаправленно нагревать и охлаждать помещение, а также сократить общее использование.

Стоимость системы зонирования ОВКВ

Установка оборудования для зонирования во время строительства дома намного проще, чем его модернизация, поэтому она дешевле. Вот разбивка стоимости:

• Термостаты Multizone: От 130 до 600 долларов США в зависимости от таких характеристик, как базовый дизайн или наличие полноцветного ЖК-экрана, сенсорного экрана или возможности WiFi.
• Зональная панель управления: От 115 до 200 долларов в зависимости от возможностей.
• Зональные датчики: от 28 до 45 долларов.
• Силовые заслонки: от 85 до 175 долларов США за заслонки для круглых ответвлений воздуховодов; От 150 до 325 долларов за большие прямоугольные амортизаторы для больших багажников.
• Проводка: От 50 до 150 долларов за систему в зависимости от количества зон.
• Крепеж, мастика и лента для герметизации воздуховодов: От 35 до 100 долларов США за всю работу в зависимости от количества зон.
• Инструменты и защитное снаряжение: От 60 до 225 долларов за работу в зависимости от качества приобретенных инструментов.

Общая стоимость оборудования составляет от 485 до 725 долларов США для двухзонной системы и увеличивается на 150-300 долларов США за каждую дополнительную зону.

Мы не рекомендуем зонирование своими руками, потому что требуется опыт, чтобы знать, какие размеры воздуховодов необходимы для надлежащей пропускной способности воздушного потока, сколько зон совместимо с вашей системой HVAC и какие типы заслонок лучше всего соответствуют вашим потребностям.

В этой таблице показаны типичные затраты на установку популярных зональных систем.

Количество зон	Новое строительство	Существующий дом
Две зоны	от 1500 до 1850 долларов	от 2000 до 2500 долларов
Три зоны	от 1850 до 2100 долларов	от 2200 до 2850 долларов
Четыре зоны	от 2000 до 2500 долларов	от 2650 до 3300 долларов
Дополнительные зоны	от 225 до 350 долларов за зону	от 335 до 500 долларов за зону

ОВКВ для двухэтажных домов: Зонирование ОВКВ по сравнению с двумя системами

Простой двухзонный дизайн эффективен для многих двухэтажных домов, где спальни находятся наверху, а кухня и жилые помещения — внизу.

Ваши варианты: единая система HVAC, разделенная на две зоны, как мы обсуждали или две отдельные системы ОВКВ, по одной на каждый уровень дома. #1 Вы строите дом.  Одна система ОВК плюс оборудование для зонирования стоит меньше, чем две системы ОВК. См. наше основное руководство по системе HVAC, чтобы узнать цены для каждого типа системы для сравнения.

#2 Ваша текущая система ОВКВ имеет большую мощность:  Если ваш дом уже построен и система ОВКВ производит достаточно теплого и холодного воздуха для него, вам не нужна вторая система. Просто добавьте оборудование для зонирования.

Когда лучше две системы

#1 Ваша текущая система HVAC не имеет достаточной мощности.  Ваша система работает большую часть времени, но не может адекватно охлаждать летом или обогревать зимой? Первое, что нужно сделать, это попросить специалиста по HVAC проверить наличие распространенных проблем. Причиной могут быть грязные фильтры, и это легко решить. Грязная печь или змеевики переменного тока/теплового насоса также неадекватно нагревают и охлаждают. Очистка их — еще одно простое решение. Далее необходимо проверить воздуховод. Если он протекает, он должен быть загерметизирован для пикового потока воздуха. Некоторые из них могут иметь неправильный размер, и слишком мало воздуха поступает в некоторые части вашего дома. Такой ремонт стоит меньше, чем полная система.

Если у вас нет этих проблем, вторая система HVAC может быть идеальным решением. Мы рекомендуем создать две зоны, постоянно блокируя воздуховоды, которые станут второй зоной. Затем установите мини-сплит-систему без воздуховодов для обслуживания второй зоны. Подробную информацию о типах, преимуществах и недостатках, а также стоимости см. в нашем Руководстве по мини-сплит-системам ОВКВ.

Даже в этом случае добавление зонирования в систему может сработать. Например, если техник HVAC определяет, что ваша текущая система на 30% меньше (3-тонный кондиционер вместо 4-тонного, например, или печь на 60 000 БТЕ вместо 80K), вот Решение для зонирования: используйте зональные заслонки, чтобы снизить общую потребность в отоплении и охлаждении на 30 %.
