«Если вы выходите из спальни на день или ваши дети идут в колледж, почему вы должны поддерживать в этих комнатах такую ​​же температуру, как когда они заняты? он спрашивает. «Давайте обогревать и охладить только занятые места, а остальную часть дома отодвинуть».

Если все спальни и другие жилые помещения дома подключены к одному наружному блоку, комфорт можно контролировать в каждой зоне независимо от другой. Вкратце, это и есть преимущество mini VRF: управление несколькими жилыми или рабочими зонами при разных температурах и в разное время дня без использования дополнительного устройства для зонирования воздуховодов.

«И каждый раз, когда я добавляю еще один внутренний блок и разбиваю свой дом на меньшие зоны, я могу еще больше снизить ежемесячные эксплуатационные расходы», – говорит Персо. «Система с инверторным приводом, которая самомодулируется в зависимости от нагрузки, дает вам дополнительное измерение экономии энергии».

Персо говорит, что мини-системы VRF обеспечивают три «измерения экономии».

«Первое измерение экономии достигается за счет контролируемого зонирования, при котором вы снижаете температуру в пустых комнатах», – говорит он.

«Второе измерение достигается за счет использования инверторной системы, которая регулирует мощность охлаждения или обогрева в зависимости от нагрузки или« согласования нагрузки ». Это как церковь в Рождество или магазин в выходные дни, когда посещаемость максимальна, а система комфорта работает на полную мощность. Когда заполняемость меньше, система работает с частичной нагрузкой ».

Наконец, Персо говорит, что третье измерение экономии энергии достигается за счет протекания хладагента внутри змеевика.

«Змеевик не испытывает сильного перегрева или сильного переохлаждения. Как правило, это цифровые элементы управления, которые контролируют количество потока хладагента в этих условиях. Для конкретных условий соблюдаются определенные параметры », – поясняет Персо.

Haier America значительно увеличила свое присутствие на рынке систем отопления, вентиляции и кондиционирования США, начав с сильного выступления на выставке AHR Expo 2015 года. Его ведущим мини-продуктом VRF является мульти-зонное решение FlexFit .

Ассортимент продукции FlexFit позволяет смешивать и согласовывать одни и те же внутренние блоки как с однозонными, так и с многозонными наружными блоками, эффективно сокращая время и затраты на управление запасами.Модульная система FlexFit позволяет создавать оптимальные пары без воздуховодов между внутренним и наружным блоками, работающими от одного роторного компрессора постоянного тока с инверторным приводом.

Шестнадцать единиц могут быть объединены для создания более 1000 энергоэффективных решений HVAC, разработанных с учетом экономической эффективности.

«С помощью FlexFit внутренние блоки можно комбинировать и согласовывать с любыми одно- или многозонными наружными блоками Haier, обеспечивая решение практически для любой потребности в бесканальном кондиционировании. Эта встроенная гибкость позволяет дистрибьюторам и подрядчикам сокращать запасы до 50% за счет комбинирования бесканальных продуктов Haier.Они подходят практически для каждого дома, – говорит Джина Коупленд, старший вице-президент Haier American по качеству воздуха.

Метод FlexFit также упрощает инвентаризацию продукции.

«Дистрибьютор или подрядчик может подобрать любой внутренний блок, используя наш наружный блок FlexFit, – говорит Коупленд. – Дистрибьюторам не нужно хранить конкретный внутренний блок. Они могут подобрать любой из наших внутренних блоков к этому наружному блоку в зависимости от мощности. Если они прибывают на рабочую площадку и имеют приложение, которое призывает их перейти на другой размер емкости внутреннего или внешнего блока, им не нужно менять систему.Все, что им нужно сделать, это заменить его другим внутренним или наружным блоком. Это экономит время и деньги на установку », – поясняет она.

FlexFit включает в себя высокий стеновой блок, тонкий внутренний воздуховод высотой всего семь дюймов или потолочную кассету. У каждого из них есть свои преимущества, в зависимости от того, где они расположены в доме или здании.

Haier обращается к подрядчикам через открытые презентации в новом офисе компании в Уэйне, штат Нью-Джерси, а также через дистрибьюторов.

«Мы приглашаем подрядчиков поговорить с экспертами Haier о бренде, его конкурентных преимуществах, а также о продуктах и ​​услугах, которые мы предлагаем», – говорит Коупленд.
Требуется обязательное обучение работе с продуктом – оно включает выездное видео-обучение для подрядчиков, которые не могут найти время на поездку, – с последующим тестированием, прежде чем стать сертифицированным дилером Haier.

СВЯЗАННАЯ СТАТЬЯ: Полевые примечания к коммерческому VRF

В «мульти» зоне
Компания Mitsubishi называет свои предложения в категории мини-VRF «легкими коммерческими, многозонными решениями», – говорит Кевин Мискевич, старший менеджер по коммерческому маркетингу, Mitsubishi Electric US, Inc. Подразделение охлаждения и обогрева .

«Они предлагают возможность иметь несколько головок на наружном блоке и выходить в большое индивидуальное домашнее пространство, где однофазность является ключевой особенностью», – говорит Мискевич.

По словам Мискевича, такой продукт, как многозонное решение Mitsubishi, может помочь подрядчикам адаптироваться к множеству различных сценариев проекта, с которыми они сталкиваются, и к потребностям различных типов клиентов.

«Одно из самых больших преимуществ не только мини-сплит или большого коммерческого VRF, но и этого промежуточного продукта – это индивидуальный аспект комфорта, который они все обеспечивают», – говорит Мискевич.«В небольшом офисном здании теперь вы можете разместить одну из этих систем снаружи и иметь отдельные зоны внутри этого здания, которые дают человеку в офисе A или конференц-зале B возможность управлять A Mitsubishi VRF кондиционирует кампус Сент-Чарльза. Колледж. Фотография любезно предоставлена ​​компанией Mitsubishi. собственный комфорт. Вы теряете это с традиционной системой принудительной подачи воздуха. Система VRF предлагает индивидуальный комфорт благодаря очень энергоэффективной работе. Вы не нагнетаете воздух через воздуховоды, а, скорее, доставляете кондиционированный хладагент прямо в это пространство, чтобы обеспечить комфорт по запросу.
«В этом большое преимущество этих систем как в офисе, так и в других местах, например, в отделении банка или большом индивидуальном доме. Индивидуальный комфорт и энергоэффективность идут рука об руку », – говорит Мискевич.

Продукция Mitsubishi в этой категории также имеет пониженный контроль для экономии энергии за счет отключения кондиционирования незанятых помещений.

Мы выявили группы потребителей, которые готовы потратить время на изучение VRF до того, как подрядчик посетит их дома или в офисе.- Кевин Мискевич, Mitsubishi

«И, используя централизованный контроллер, они могут связать другие аспекты эксплуатации здания, будь то освещение или другие механические системы, а также включить их таймеры и откат, чтобы сэкономить дополнительную энергию и деньги», – сказал он. говорит.

Использование многозонных систем для устранения практики, связанной с воздуховодом, например установки заслонок, определенно дает экономию времени и рабочей силы, – продолжает Мискевич.«Если подрядчик сможет осознать это, он сможет извлечь из этого больше выгоды, чем при использовании традиционной системы принудительной подачи воздуха. Они приносят прибыль предприятиям подрядчиков, как только они определяют оптимальную бизнес-модель, которой следует придерживаться при их установке ».

Две динамики: подрядчики и заказчики
Мискевич говорит, что исследование потребителей, проведенное Mitsubishi, выявило два типа потребителей VRF.

«Один из них – это потребитель, который хочет получить образование, когда ему предлагают продукт, которого он раньше не видел.С другой стороны, есть группы потребителей, которые мы выявили в ходе нашего исследования, которые готовы потратить время на изучение VRF до того, как подрядчик посетит их дома или в офисе », – поясняет он.

«Вместо того, чтобы войти подрядчика и предложить решение, как они делали на протяжении десятилетий, все больше домовладельцев звонят подрядчикам и задают ряд вопросов, таких как:« Скажите мне, как VRF повысит эффективность, и дайте мне больше устойчивый дом »».

Таким образом, по словам Мискевича, мудрый подрядчик по ОВК должен подходить к предложениям VRF-мини как к консультативным встречам в форме вопросов и ответов, а не к односторонним сценариям «Я эксперт, вот решение». .

Конкурентоспособная стоимость
VRF дает значительные преимущества по стоимости для дома или небольшого здания.

«Если вы примете во внимание все, что входит в систему HVAC, включая материалы и время, необходимое для ее установки, до ее фактической эксплуатации, вы обнаружите, что VFR является очень конкурентоспособным, если не более конкурентоспособным решением для дома или дома. офис, по сравнению с традиционными системами », – говорит Мискевич.

Для модернизации существующей системы воздуховодов от предыдущей системы Mitsubishi выпустила многопозиционный кондиционер воздуха или MVZ . Это позволяет подрядчику, использующему VRF mini, использовать существующие воздуховоды без потерь тепла.

«Это пример выхода за пределы однозонной категории. Этот многопозиционный воздухообрабатывающий агрегат заменяет традиционный воздухообрабатывающий агрегат с унитарной системой и позволяет подключаться к существующим воздуховодам и обеспечивать эффективность системы Mitsubishi, а также возможности зон в доме », – говорит Мискевич. . В его состав входит инверторный компрессор, который в зависимости от требований наращивает или понижает мощность.

Компания Mitsubishi представила МВЗ на последней выставке Американского института архитекторов.

Подрядчики должны пройти обучение перед установкой этих продуктов.

«Они должны пройти курс обучения, который проводится нами или нашими дистрибьюторами», – объясняет он. «Это сложно и отличается от того, к чему они привыкли. Мы хотим заранее устранить проблемы и предоставить информацию, относящуюся к наиболее распространенным сценариям устранения неполадок. Как «Diamond Contractors» они должны знать, что они делают, прежде чем пытаться произвести настоящую установку ».

Информированные клиенты
Предложение LG в категории mini VRF – это Multi-V Mini, , и оно также становится популярным, поскольку LG демонстрирует свои преимущества в жилых и легких коммерческих приложениях. Как и в случае с Mitsubushi, LG также представила архитекторам презентации конкретных примеров во время недавней конференции AIA.
Источники в LG говорят, что mini VRF – важный игрок в новой строительной игре.

«В нашей отрасли инженер-проектировщик – это человек, который решает нанести VRF на чертежи, но он часто руководствуется архитектором», – говорит Эдуард Феррье, инженер по приложениям LG Electronics.

В некоторой степени мы видим, что все больше архитекторов озабочены более экологичными методами строительства, в которых энергоэффективность является приоритетом.
—Эдуард Ферье

«Итак, насколько мы можем информировать архитекторов, кажется, им действительно нравятся наши продукты. Архитекторы не так разбираются в технических вопросах, как инженеры, и больше озабочены внешним видом, площадью пола или потолком, которые для этого требуются; и, в некоторой степени, мы видим, что все больше архитекторов озабочены более экологичными методами строительства, в которых энергоэффективность является приоритетом.Это темы, о которых мы обычно говорим с архитекторами, потому что они это понимают », – говорит Феррье.

Ферриер говорит, что архитекторы и строители также озабочены соблюдением все более строгих норм в области энергетики.

СВЯЗАННАЯ СТАТЬЯ: VRF Revolution

Ферриер добавляет, что на сегодняшний день аудитория mini VRF LG впечатлена преимуществами использования нескольких зон, которые даются с блоком без воздуховода / с одним компрессором.

«Домовладельцу или владельцу здания выгодно разрешить до девяти зон, подключенных к одному наружному блоку.Меньшее количество оборудования означает меньше вещей, требующих внимания. Позиционировать один наружный блок проще, чем несколько », – объясняет Ферриер.

СВЯЗАННАЯ АРТИКУЛ: Гордый зеленый дом в Серенбе

LG предложила программу «Обед и учиться» для архитекторов, присутствующих на конференции AIA, с зачетными баллами за курс, который дает архитекторам обзор VRF. Кроме того, членство LG в Совете по экологическому строительству США в сочетании с участием в GreenBuild и таких организациях, как EnergyStar, помогает распространять информацию о многих преимуществах VRF.

Полезно знать, что сегодняшние конечные потребители лучше информированы, – говорит Лори Куиллин-Белл, директор подразделения LG по выпуску коммерческих систем кондиционирования воздуха на рынок. Это большое преимущество при поиске.

«Интернет произвел революцию в способах выбора продуктов потребителями», – говорит Куиллин-Белл. «Они участвуют в процессе принятия решений, и потребители и подрядчики должны работать вместе, чтобы выбрать для себя подходящий продукт. Наш контакт с потребителями свидетельствует о том, что они задают более точные вопросы и лучше осведомлены о технологии и ее преимуществах ».

Обязательное обучение подрядчиков LG включает программу онлайн-обучения – LG Learning Management System (LMS).Однако также требуется обучение на месте.

«Последний этап нашего обучения, прежде чем они станут« подрядчиками LG Excellence », требует обучения на месте», – добавляет Квиллин-Белл. «Мы считаем, что для подрядчика очень важно прикасаться к продукту, чувствовать его и взаимодействовать с ним напрямую. Мы предлагаем дистанционное обучение в наших основных учебных центрах, а также в ряде партнерских академий при наших дистрибьюторских и представительских партнерах по всей территории США. Мы также предлагаем обучение нашим партнерам-дистрибьюторам через программу консультантов по техническим услугам.Мы предлагаем интенсивное обучение с дистрибьюторами, чтобы они могли поддержать подрядчика », – говорит она.

Компания Daikin разработала первую в мире систему VRV (регулируемый объем хладагента) в 1982 году для использования на европейском коммерческом рынке. Его концепция заключалась в циркуляции хладагента в здании, а не в охлажденной воде. Авторские права на номенклатуру VRV принадлежат Daikin, а компании, которые позже разработали аналогичные продукты, приняли название «переменный поток хладагента» (VRF). Daikin представила VRV во всем мире в 1987 году, и с тех пор подрядчики стали чаще выбирать ее для использования в жилых и легких коммерческих помещениях более высокого уровня.

Крис Беллшоу, директор по маркетингу VRV компании Daikin, говорит, что мини-продукт Daikin VRV – VRV III-S – первоначально был разработан для розничной торговли с ограниченным пространством и небольших офисных приложений, работающих от однофазного источника питания. Фактически, буква «S» в VRV III-S означает «экономия места».

«После того, как он был запущен во всем мире, мы начали видеть его использование в домах более высокого уровня, нестандартных домах или приложениях для городских домов, где они могли бы использовать несколько систем или механизированную систему зонирования», – говорит Беллшоу.

«Если бы мы разбили рынок (все бренды компаний), включая мультисистемы меньшей емкости и продукты mini VRF, мы увидим, что эта категория выросла примерно на 22% в период с 2013 по 2014 год», – говорит он. «Если разбить это на размеры емкости, которые используются для категории мини-VRF, это больше похоже на рост на 25-26%. Вы можете видеть, что большие размеры начинают расти более быстрыми темпами, поскольку люди начинают внедрять эту технологию в некоторые из более дорогих, более нестандартных жилых и легких коммерческих помещений.”

Рост в этой категории частично вызван выходом на рынок производителей изделий с традиционными воздуховодами в сочетании с возросшим признанием подрядчиков, инженеров и владельцев зданий. Дилерам нужны новые решения для комфорта.

«Дилеры начали уделять больше внимания, чем первоначальная стоимость, с дополнительными преимуществами предоставления энергоэффективного решения для зонирования. Они обращают внимание на окупаемость, влияние на строительство и комфорт. Это способствует росту ».

СВЯЗАННАЯ СТАТЬЯ: Проверенная технология, специализированные решения

Конструкционные преимущества мини-продуктов VRV / VRF привлекательны для всех заинтересованных сторон в строительстве.

«Вам не нужны большие воздуховоды, которые позволяют увеличить высоту потолка или уменьшить общую высоту здания. К тому же требования к однофазному электричеству привлекательны », – говорит он. «В одном здании, – вспоминает он, – мы сэкономили 17 000 кв. Футов механического пространства. В элитном доме то, что было бы механической частью, стало кладовой для семьи.Независимо от размера здания, VRV может сэкономить на строительных расходах и освободить место для жильцов ».

Компания Samsung произвела большое впечатление на последней выставке AHR Expo, отчасти благодаря тому, что она представила в этой «мини» категории и DVM-S Eco .

«DVM-S Eco – это универсальная система отопления, вентиляции и кондиционирования воздуха, которая позволяет превратить отдельный наружный блок в систему комфорта для всего дома. Позволяя использовать несколько типов и количество кондиционеров воздуха, Eco может решить проблемы комфорта в нескольких комнатах или во всем доме », – объясняет Брайан Зайдерман, директор по маркетингу.Однофазный наружный блок DVM-S Eco может поддерживать до девяти внутренних блоков и описывается как идеальное решение для жилых и полукоммерческих помещений.

«Возможность использования многопозиционного воздухоподготовителя в одно- или многозонной конфигурации обеспечивает гибкость. Возможность добавления до восьми дополнительных воздухообрабатывающих устройств к одному и тому же наружному блоку позволяет домовладельцу использовать одну систему с регулируемой скоростью с инверторным приводом вместо нескольких систем стандартной эффективности 13- или 14-SEER.Использование нескольких кондиционеров позволяет домовладельцу кондиционировать только комнаты, которые они используют, а не весь дом, что позволяет сэкономить на счетах за электроэнергию », – говорит Сейдерман.

Для нужд отопления тепловая мощность DVM-S Eco обеспечивает максимальную экономию на счетах за электроэнергию в зимний период и 90 +% тепловой мощности при плохих условиях окружающей среды.
Компания Samsung предлагает обучение по серии DVM-S в офисах Quietside и онлайн-курс из 16 модулей.

Преимущества во многих приложениях
Trane и Американский стандарт признает, что VRF mini «устраняет разрыв» между самыми большими и самыми маленькими предложениями без воздуховодов для использования в индивидуальных домах и небольших коммерческих зданиях.

«Однофазный VRF mini хорошо расположен между мультиразветвителями и трехфазными продуктами VRF. Большинство приложений варьируются от больших домов до легких коммерческих », – говорит Ник Шин, менеджер портфеля продуктов для воздуховодов American Standard.

Традиционные производители товаров для комфортного использования с воздуховодами могут догонять предложение VRF, но им не потребовалось много времени, чтобы стать конкурентоспособными.

Trane и American Standard обеспечивают явные преимущества зонирования: до девяти внутренних блоков могут очень эффективно нагреваться до -4F при низких температурах окружающей среды при 80% мощности нагрева.”- Ник Шин

«Агрегаты Trane и American Standard обеспечивают явные преимущества зонирования: до девяти внутренних блоков могут очень эффективно нагреваться до -4F при низких температурах окружающей среды с 80% теплопроизводительностью и мощностью до 18 SEER», – объясняет Шин.

«Их можно использовать в качестве переоборудования в зданиях и домах, в которых нет воздуховодов, или в исторических зданиях, которые не позволяют использовать воздуховоды», – добавляет он. «Старые правительственные и школьные здания также являются хорошими кандидатами, так же как и городские здания, которые требуют тихих и тонких наружных блоков для объектов с нулевым рядом участков».

Компании Trane и American Standard проводят обучение VRF в нескольких местах.

«У нас есть учебные центры в нашей компании, мы построили региональные учебные центры с нашими независимыми дистрибьюторами и сертифицировали их для обучения местных монтажников.Мы также предлагаем вводное онлайн-обучение », – говорит он.

Lennox в течение года активно продвигает на рынок свои мини-продукты VRF.

Крис Друри, вице-президент по продажам Lennox VRF, говорит, что подрядчики ценят предложение Lennox в этой категории.

«Я думаю, что подрядчики осознают строгие требования, которые мы уделяем обеспечению качества и надежности. Чтобы знать, что наш продукт VRF прошел те же процессы квалификации, они знают, что им можно доверять », – говорит он.

Но как насчет закоренелых профессионалов, построивших свой бизнес на традиционных продуктах с воздуховодом?

«Мы видим, как подрядчики понимают, что будущее за VRF», – говорит Друри. «Они хотят принять участие и разнообразить свой портфель предложений по комфорту. Наличие VRF дает им более уникальные возможности, такие как большие, нестандартные дома. Когда вы сталкиваетесь с проблемой управления зонированием, например, в большом доме с множеством комнат, VRF является оптимальным решением для такого типа приложений. Подрядчики знают, что это грядет, и хотят диверсифицироваться и быть лидерами на своих рынках.

Как утверждали другие опрошенные для этой статьи, Друри видит большее признание VRF mini среди специалистов по спецификациям продуктов в коммерческих категориях. Например, он говорит, что архитекторы и инженеры-консультанты «понимают».

«У меня была отличная встреча с очень крупным инженером в районе Далласа / Форт-Уэрта, который выполняет много муниципальных работ. При любой возможности они говорят с конечным пользователем о VRF. Инженерное сообщество и архитекторы понимают, какие преимущества VRF может предложить клиентам », – говорит он.

«Когда вы разбиваете его, с экономией энергии (особенно если вы проектируете в соответствии со спецификациями LEED), вы не можете игнорировать ценность, которую VRF предлагает для некоторых зданий».
Брендан Кейси, менеджер по коммерческим продуктам компании Fujitsu, , говорит, что VRF для всего дома пользуется популярностью среди всех возрастных групп, а не только среди миллениалов. Продукт, предлагаемый Fujitsu в этой категории, называется Hybrid Flex Inverter System – восьмизонный комфортный продукт 48 000 британских тепловых единиц.

«Блок HFI позволяет подключить до восьми внутренних блоков к одному наружному блоку.Это делается с помощью ответвления. Расширительный клапан, который регулирует количество тепла и холода, подаваемого на каждый внутренний блок, расположен внутри ответвительных коробок. Таким образом, в одной системе может быть до трех таких распределительных коробок. У вас может быть один наверху, кормит три комнаты наверху, другой – три комнаты внизу и, возможно, еще две в подвале », – объясняет он. «Вам нужно всего лишь провести две трубы от наружного блока к центральному месту на первом этаже, с отходящими от него ответвлениями.

Кейси говорит, что переход от трехзонной к восьмизонной системе был большим шагом для Fujitsu. Это было реализовано в 2010 году, когда бесканальные системы для всего дома стали все более распространенными в отрасли HVAC.

«Все сошлось», – вспоминает он. «У нас была хорошая база подрядчиков, которые уже устанавливали наши системы, и клиентская база, которые использовали VRF для одной комнаты и хотели установить восемь зон во всех своих домах».

Дилеры Fujitsu также пришли к выводу, что преимущества VRF в эффективности являются отличным ледоколом для потребителей.

«Это очень популярно среди людей, которые хотят контролировать температуру в каждой отдельной комнате. В одной комнате может быть 70, в другой – 72. Ночью нижние этажи могут быть закрыты, а в спальнях комфортные 70 », – говорит Кейси.

Fujitsu требуется два полных дня обучения в штаб-квартире компании в Фэрфилде, штат Нью-Джерси.

Количество вариантов комфорта, доступных предприимчивым подрядным фирмам по ОВК, продолжает расти. Рост только в этой категории мини-VRF является захватывающим и сложным событием для подрядчиков, стремящихся найти альтернативный ответ на все потребности жилых или легких коммерческих помещений в комфорте.

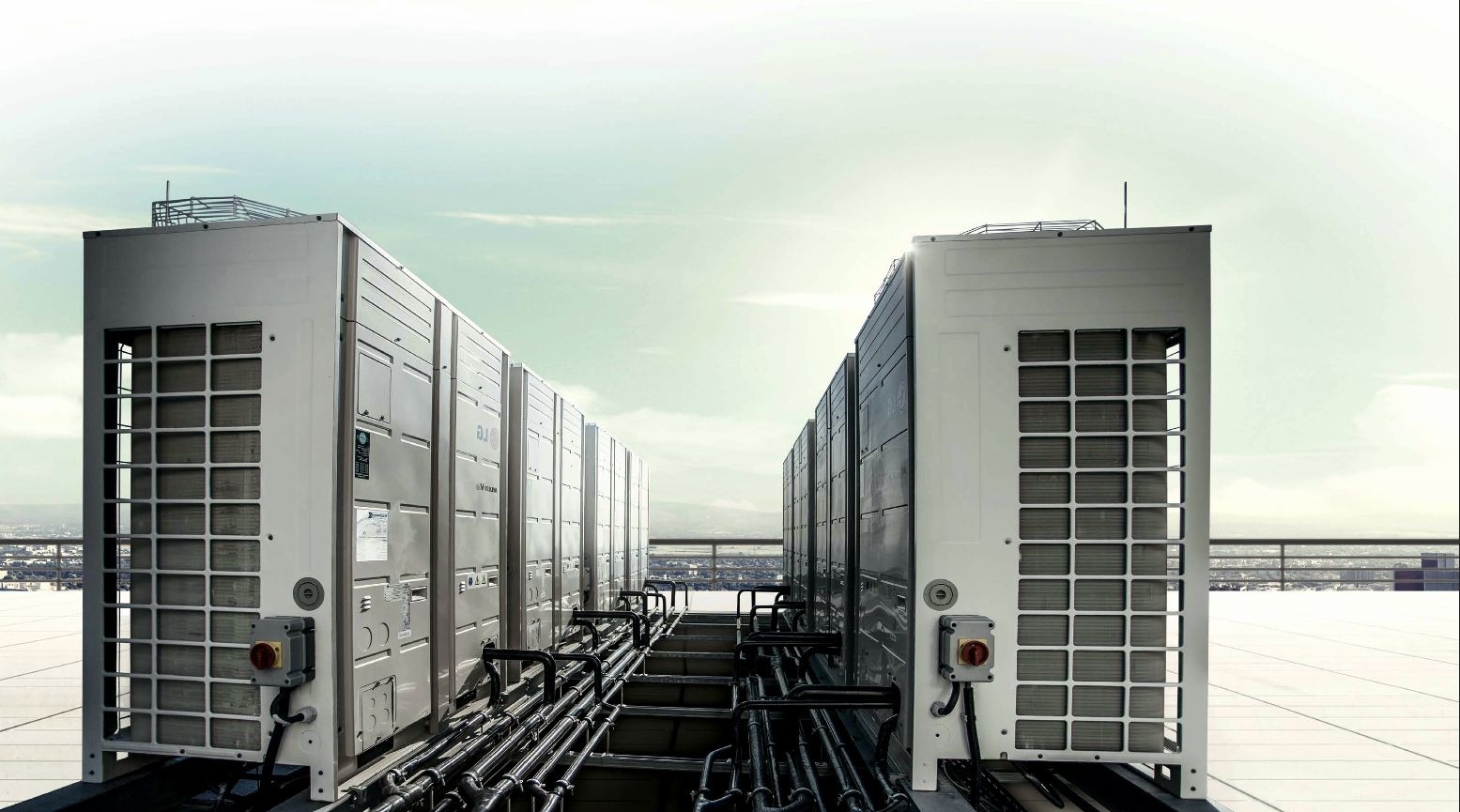

Системы с переменным расходом хладагента (VRF)

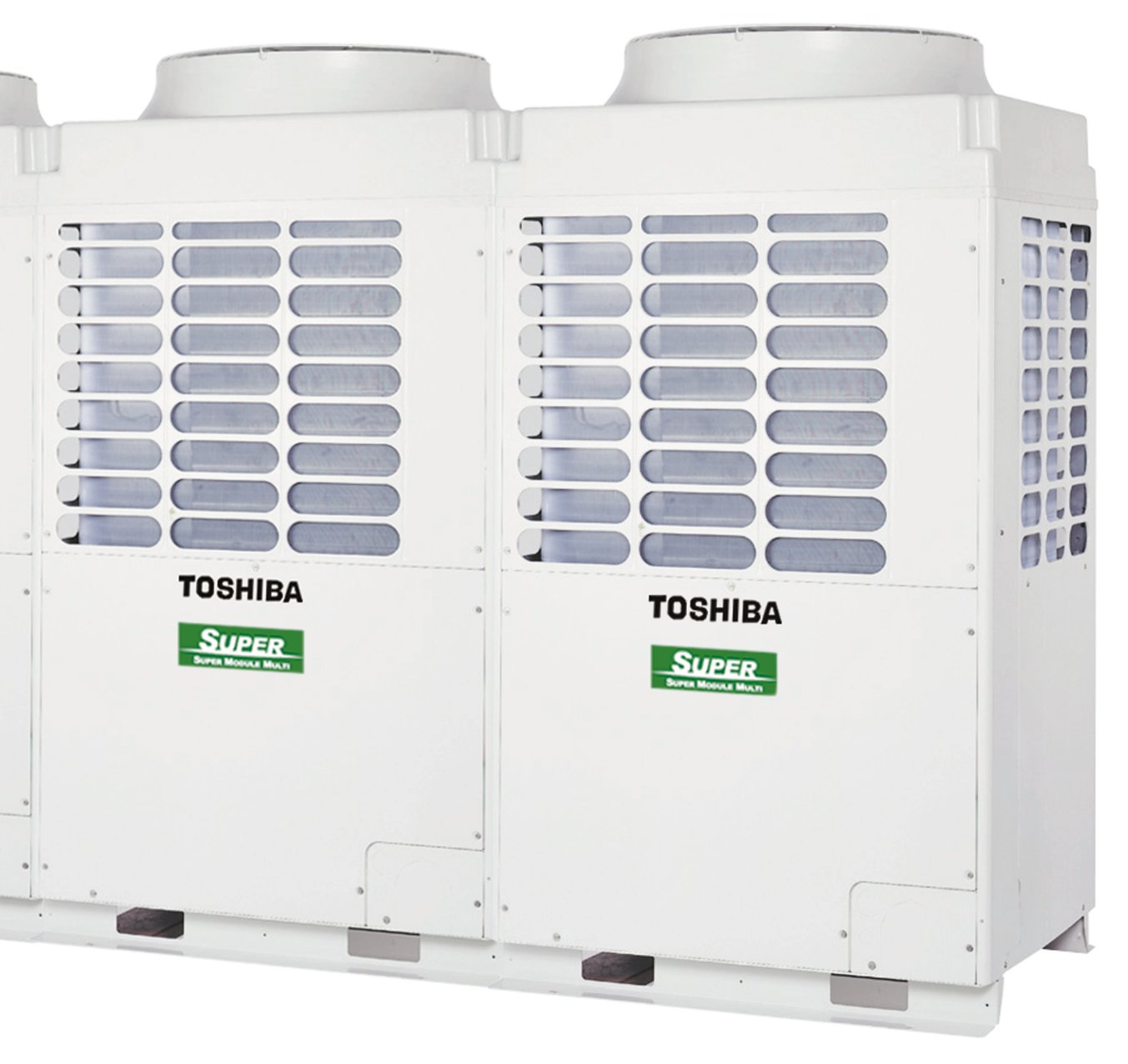

В системах с переменным потоком хладагента (VRF) используется комбинация внутреннего и внешнего блоков для обеспечения охлаждения и обогрева кондиционируемых помещений внутри здания. Вместо того, чтобы распределять воздух по зданию, системы VRF транспортируют хладагент между наружным и внутренним блоками, где они передают энергию воздуху в зоне или рядом с ней. В типичной системе VRF каждая комната обслуживается внутренним блоком, расположенным в кондиционируемом помещении или рядом с ним.Внутренние блоки могут быть неуклонными (прикрепленными к потолку или стене комнаты) или канальными (располагаться в потолочной камере, шкафу или механическом пространстве рядом с кондиционируемым помещением). Каждый внутренний блок содержит теплообменник хладагент-воздух, фильтр и вентилятор (постоянного объема, многоскоростной или регулируемой скорости). Все внутренние блоки подключаются к источнику воздуха или конденсаторному блоку источника воды, расположенному на улице, с помощью общего набора труб для хладагента. Наружные блоки содержат один или несколько компрессоров и конденсатор источника воздуха или воды.

Рассмотрение заявки:

Типичный диапазон мощности для внутренних блоков составляет от 0,4 до 10 тонн, а для наружных блоков – от 1,5 до 63 тонн.

В некоторых приложениях внутренние блоки могут выдерживать часть нагрузки наружного воздуха; однако специализированные системы наружного воздуха обычно комбинируются с системами VRF для кондиционирования вентиляционного воздуха.

Доступны несколько конфигураций для внутреннего и внешнего блоков, включая только охлаждение, тепловой насос и рекуперацию тепла.Использование наружного блока с тепловым насосом позволяет системе работать либо в режиме охлаждения, либо в режиме обогрева. Использование системы рекуперации тепла позволяет некоторым зонам работать в режиме охлаждения, в то время как другие зоны работают в режиме обогрева. Эти смешанные режимы работы иногда называют режимом с преобладанием охлаждения или режимом с преобладанием нагрева.

Рассмотрение заявки :

Каждая тепловая зона представляет собой комнату или серию комнат, которые имеют один регулирующий термостат HVAC и / или гигростат.Это позволит каждой зоне реагировать на изменения их конкретных нагрузок на отопление или охлаждение. В идеале, комнаты, которые были зонированы вместе, должны иметь одинаковые или близкие тепловые характеристики.

Пример сценария

Система VRF используется для кондиционирования нескольких пространств в многоэтажном здании. Вентиляция осуществляется специальной системой наружного воздуха. Будет проиллюстрировано определение теплового насоса VRF и системы рекуперации тепла.

Примечание. В этом примере предполагается, что здание уже создано в модели.Кроме того, он использует стандартные библиотеки оборудования VRF TRACE 3D Plus. В этом руководстве не рассматривается создание пользовательских библиотек оборудования VRF с помощью мастера кривых.

Следующая процедура демонстрирует, как моделировать внутренние оконечные устройства воздушной зоны VRF и наружные конденсаторные блоки, включая назначение внутренних оконечных катушек наружным блокам.

Начните с определения внутренних блоков VRF. Как и в TRACE ™ 700, характеристики и управление внутренними блоками определяются в разделе «Системы» приложения.

1. Выберите параметр Variable Air Volume (VAV) из категорий системы, расположенных под основной панелью навигации.

2. Выберите опцию VRF из группы папок VRF

3. Нажмите синюю кнопку Добавить систему внизу экрана, чтобы добавить систему VRF в свой проект.

4. На этом этапе было бы лучше изменить имя системы по умолчанию на более конкретное и легко узнаваемое для проекта.Щелкните правой кнопкой мыши систему VRF в дереве в левой части экрана и выберите параметр Переименовать , чтобы переименовать систему.

Примечание. Внутренние блоки VRF являются оконечными устройствами на уровне зоны и могут быть определены только в разделе программы «Настройка оборудования зоны ». Это означает, что отсутствуют параметры системного уровня VRF, которые можно редактировать в подменю навигации Configure Systems системы Systems для систем VRF.

5. Поскольку специальные блоки наружного воздуха (DOA) обычно используются для подачи наружного воздуха для систем VRF, следующим шагом будет создание нового специального блока наружного воздуха, который будет кондиционировать наружный воздух и подавать его в смесительную камеру для каждого VRF. внутреннее оконечное устройство.В TRACE специализированные блоки наружного воздуха можно настроить различными способами, в том числе:
   1. Одиночный блок DOA, подсоединенный к оконечным устройствам систем с несколькими зонами, таким как фанкойлы, тепловые насосы с водяным источником, комплектные оконечные кондиционеры или тепловые насосы и системы с регулируемым потоком хладагента.
   2. Одиночный блок DOA, подключенный к смесительной камере одной крыши или системе обработки воздуха, такой как VAV с системой повторного нагрева.
   3. Одиночный блок DOA, подключенный непосредственно к каждой зоне для одной системы на уровне зоны
   4. Блоки DOA на уровне зоны, подключенные к смесительной камере для каждой зоны в системе на уровне зоны, такой как однозонная система с постоянным объемом или однозонная система VAV.

Для этого примера сценария будет создан специальный блок наружного воздуха, который направляется непосредственно в каждую зону системы VRF.

Щелкните подменю Configure Systems раздела Systems , а затем нажмите кнопку «Блок наружного воздуха» в левой части экрана.

Примечание. Этот параметр отображается только в том случае, если выбрана допустимая система или выделена в дереве систем в левой части экрана.

Это откроет папки выбора DOA на уровне зоны. Щелкните стрелку раскрывающегося списка в папке Zone DOA , чтобы выбрать нужную конфигурацию DOA на уровне зоны. Обратите внимание, что если в библиотеке были созданы пользовательские конфигурации DOA, они также будут отображаться как параметры отдельной папки. Выберите конфигурацию Zone Cool / Heat .

6. Чтобы добавить выбранную конфигурацию в проект, нажмите кнопку Добавить DOA внизу схемы.

Дерево систем слева будет выглядеть примерно так, как показано на рисунке ниже. Чтобы настроить компоненты и элементы управления блока DOA, нажмите кнопку карандаша или редактирования справа от блока Zone Cool / Heat DOA. В этом примере мы оставим размеры, компоненты и элементы управления по умолчанию в том виде, в каком они существуют, и сосредоточимся на деталях системы VRF.

7. Затем щелкните подменю Assign Zones раздела Systems и назначьте зоны соответствующим системам.Это можно сделать либо через Manager в дереве System Zoning в левой части экрана, либо выбрав систему в дереве System Zoning , а затем нажав кнопку на холсте чертежа для каждой зоны, которая будет присвоено системе. Зоны, назначенные системе, будут окрашены в соответствии с цветом, назначенным системам в дереве зонирования системы. Если для выполнения этого шага используется холст для рисования, не забывайте перемещаться по каждому этажу, чтобы назначить все зоны соответствующим системам.

Если все зоны в здании подключены к одному и тому же наружному блоку, процесс добавления зон в системы можно выполнить быстро, выбрав опцию Auto Assign в нижней части дерева System Zoning .

Примечание. Все зоны, подключенные к системе, будут находиться в одном контуре хладагента VRF.

Затем настройте элементы управления внутренним терминалом и другие свойства в соответствии с проектными параметрами конкретного проекта.

8. Щелкните Configure Zone Equipment из подменю навигации раздела Systems .

Обратите внимание, что все зоны, подключенные к одной системе VRF, подпадают под одну группу зон. Это означает, что все оборудование зоны VRF для этой системы имеет одинаковые свойства и элементы управления. TRACE ™ 3D Plus интеллектуально комбинирует зональное оборудование с одинаковыми элементами управления и другими свойствами. Программа автоматически определяет, существуют ли различия в оборудовании на уровне зоны, и создает, удаляет или объединяет группы зон, чтобы всегда отображалось наиболее простое представление модели.Несмотря на то, что они отображаются как один сгруппированный объект в пользовательском интерфейсе, механизм моделирования будет моделировать каждую зону с ее собственным внутренним блоком.

9. Щелкните группу зон в дереве Оборудование уровня зоны , затем нажмите кнопку редактирования.

Появится следующий экран свойств.

Библиотеку, используемую для определения каждого внутреннего блока, присоединенного к этой группе зон, можно просматривать и редактировать на этом экране.Щелкните расширитель слева от имени компонента, чтобы просмотреть или отредактировать подробную информацию о выбранной библиотеке внутренних блоков.

Выберите соответствующее внутреннее оконечное устройство из библиотеки. Обратите внимание, что библиотеки внутренних терминалов имеют отдельную группу для канальных терминалов, и на каждой этикетке стандартной библиотеки терминалов указано место подачи наружного воздуха.

Рассмотрение заявки:

Место доставки вне помещения имеет решающее значение при определении работы блока VRF.Если выделенный блок наружного воздуха подает кондиционированный наружный воздух непосредственно в кондиционируемую зону, тогда оконечные вентиляторы внутреннего блока и наружный компрессор могут циклически включаться и выключаться (часто называемый режимом «Автоматический вентилятор») независимо от требований внешнего воздуха к помещению. С другой стороны, если наружный воздух направляется непосредственно к внутренним оконечным устройствам, тогда режим цикла должен быть установлен на «Непрерывный вентилятор» (часто называемый режимом «Вентилятор включен»). При этом внутренний вентилятор будет работать непрерывно, а компрессор наружного блока будет работать.Это позволит избежать попадания наружного воздуха ниже необходимого места во время работы.

Вкладка Zone Equipment Availability Manager может использоваться для настройки конкретных элементов управления вентиляторами внутреннего блока, включая циклическое переключение вентиляторов в зависимости от занятости и / или нагрузки, оптимального запуска и ночной продувки. Управление вентилятором по умолчанию позволяет вентилятору терминала циклически переключаться с присутствием людей на основе всех подключенных зон и переключаться с нагрузками, когда они не заняты. Оптимальный запуск включен по умолчанию.

Вкладка Размер зоны может использоваться для ручной настройки размеров оконечного устройства для условий, которые трудно учесть при моделировании идеального расчета нагрузки.

Любое из вышеупомянутых изменений оборудования зоны может быть применено к определенной зоне или нескольким зонам в группе. Изменения в отдельных зонах приведут к созданию новой группы зон для любой зоны, которая была изменена.

Теперь, когда внутренние терминалы полностью определены, следующим шагом будет создание и определение наружного блока / блоков.

10. Щелкните опцию Plants в главном меню навигации. Появится уведомление, предлагающее пользователю добавить предварительно созданный завод (автоматизированный) или вручную выбрать контуры для создания нового завода.Нажмите кнопку Automated . Автоматически будет создана установка VRF с воздушным источником. Для каждого наружного блока, имеющего собственный контур хладагента
, необходимо будет создать отдельную установку VRF.

Примечание. Создание наружного блока VRF с водным источником требует ручного создания объекта с помощью процесса добавления контура (, кнопка Select Plant ).

11. Чтобы изменить параметры и элементы управления по умолчанию для наружного блока, щелкните подменю «Настроить установки».

Затем нажмите кнопку карандаша справа от цикла автоматизированного VRF в дереве растений в левой части экрана. Теперь было бы неплохо переименовать цикл растений, щелкнув правой кнопкой мыши имя цикла в дереве растений.

Нажмите кнопку расширителя, чтобы просмотреть параметры, которые можно изменить в проекте для наружного конденсаторного блока VRF. Выбор элемента библиотеки определяет, есть ли в системе возможность рекуперации тепла или система работает как тепловой насос. Кроме того, на этом экране необходимо ввести значение , эквивалентное длине трубопровода для самых дальних внутренних оконечных устройств для охлаждения и обогрева, а также наибольшую высоту по вертикали.

Для этого примера выберите из библиотеки для наружного блока VRF с тепловым насосом 6–16 тонн. Кроме того, установите эквивалентную длину трубы для режима охлаждения и обогрева на самый дальний терминал на 50 футов и максимальную вертикальную высоту для оконечных устройств на 25 футов.В остальных полях будут оставлены значения по умолчанию, как показано на изображении выше.

Рассмотрение заявки:

Перепад высот по вертикали измеряется от наружного конденсаторного блока до самого верхнего или нижнего оконечного блока, или, в случае клемм выше и ниже наружного конденсаторного блока, сумма расстояний от наружного конденсаторного блока.

Например, если наружный блок находится на уровне земли в одноэтажном здании, а все терминалы расположены на акустической потолочной плитке на высоте 8 футов для одних зон и 9 футов для других, то значение, введенное для высоты по вертикали, будет следующим: 9 футов.Если, с другой стороны, конденсаторный блок был расположен на крыше на высоте 12 футов, а не на земле из предыдущего примера, то вертикальное расстояние будет введено как -4 фута.

Если одни клеммы находятся выше, а другие ниже, используйте этот пример. Предположим, что самое нижнее оконечное устройство находится на -20 футов ниже наружного конденсаторного блока, а самое высокое – на 15 футов выше.
