На подаче и обратке одинаковое давление: Давление в системе отопления – какое считается рабочим, его перепады и регулировка

Нормы, ГОСТ, причины перепадов между подачей и обраткой, регулировка, образцы жалоб

Отопительная система многоэтажного дома представлена сложным устройством для обогрева квартир. Незначительные колебания ее параметров отражаются холодными батареями централизованной подачи горячего теплоносителя. Одним из условий постоянства является рабочее давление в системе отопления здания. Несоблюдение правила может вызвать серьезные проблемы, вплоть до разрушения целостности и работоспособности конструкции.

БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ С ЮРИСТОМ Тел. +7 (800) 302-65-54 Бесплатно по России

Признаки и причины неполадок в подаче тепла.

СодержимоеПоказать

• 1 Нормативная база, регулирующая рабочее давление в системе отопления
• 2 Функция напора в отопительной системе
• 3 Норма давления
  • 3.1 Различия между статическим и динамическим давлением
• 4 Перепад между подачей и отводом
  • 4.1 Пиковое значение
• 5 Факторы неустойчивого напора
• 6 Влияющие на давление факторы
  • 6. 1 Утечка
  • 6.2 Выход воздуха
  • 6.3 Алюминиевые радиаторы
• 7 Регулировка напора в отоплении
• 8 Адаптация процесса давления в отоплении
• 9 Профилактика перепадов в системе отопления
• 10 Подача жалоб, образцы претензий по вопросам отопления

Нормативная база, регулирующая рабочее давление в системе отопления

Абсолютно все многоэтажные дома страны, независимо от их ввода в эксплуатацию, имеют принудительную подачу теплоносителя. Благодаря рабочему напору обогревательной системы гарантируется попадание горячей воды в трубы, радиаторы каждой квартиры, чем добивается высокая производительность отопления. Действие помогает избежать лишних теплопотерь, доставляя во все квартиры воду с одинаковой температурой, которая получается при нагреве котельной.

Работоспособность структуры оговаривается стандартом номер 12.1.00588, 565012015, СНиП 41-01-2003, СП 60.13330.2012, СП 60.13330.2016 , гл. VI приложения 1 Постановления Правительства №354. Документы указывают, что при нормальном давлении, комнатная температура будет составлять от 20 до 22°C, при существующей влажности не более 45%.

Разная этажность строения обусловливается различными показателями давления:

• 5-эт. дом – 2-4,0 атмосферы;
• 10 – 4-7,0;
• свыше 10 эт. – 8,0-12,0 атм.

Задача системы – равномерный обогрев квартир, которые располагаются на разных ярусах. Приемлемым считается фактор, когда различие между рабочим давлением на первом этаже высотного дома и последнем выражается не более 10%.

Летом в системе устанавливаются минимальные показатели. Напор высчитывается так:

0,1(H×3 + 5 + 3),

где H равно количеству этажей.

Кроме высоты строения, коэффициент зависит от показателя температуры входящего в дом носителя.

Закон устанавливает минимальные функции:

• при нагреве 130°C, давление составляет 1,70-1,90 атм;
• 140° – 2,60-2,70;
• 150°C – 3,80 атмосферы.

Систематическая проверка необходимых показателей осуществляется во время проведения отопительных сезонов и между ними. Зимой контроль происходит по манометрам, которые установлены в доме на подаче и обрате.

Вход должен соответствовать законодательным нормам, а перепад в первом узле и на выходе колебаться в пределах 0,10-0,20 единицы. Если последний показатель не выявляется, это говорит об отсутствии движения горячего носителя на верхних этажах. Увеличение же разницы указывает на существующие утечки теплоэлемента.

Летом тестирование системы проводится посредством гидравлической опрессовки батарей с помощью холодной воды, подаваемой насосом. При падении значения более 0,070 мПа в ближайшие полчаса, фиксируется разгерметизация отопительной конфигурации. Приемлемым считается снижение давления за 90-120 мин. на 0,020 мПа.

Посмотрите видео: “Почему падает давление в системе отопления и что нужно делать.”

Функция напора в отопительной системе

Рабочее давление в системе отопления служит для поддержания высокого КПД контура искусственного обогрева. Условие обеспечивает доставку горячей воды с котельной к конструкции жилого дома, пока радиаторы не возьмут на себя некоторое количество тепловой энергии.

Напор отопительных сетей насчитывает несколько видов:

• статический – определяющий давление на внутренние стенки трубопроводов в зависимости от этажности строения, причем жидкость остается неподвижной;
• динамический – формируется вследствие запуска центробежного насоса и подаваемого носителя;
• рабочий, представляется суммой первых двух давлений, обеспечивающий беспрерывное функционирование всех элементов отопительной системы.

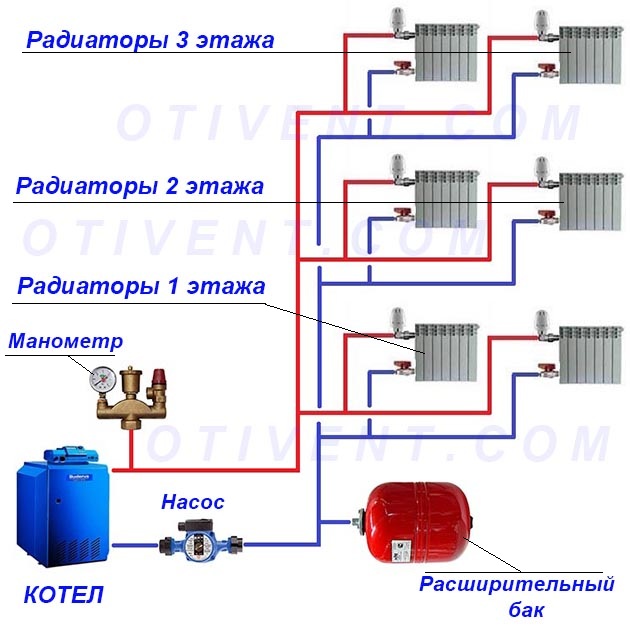

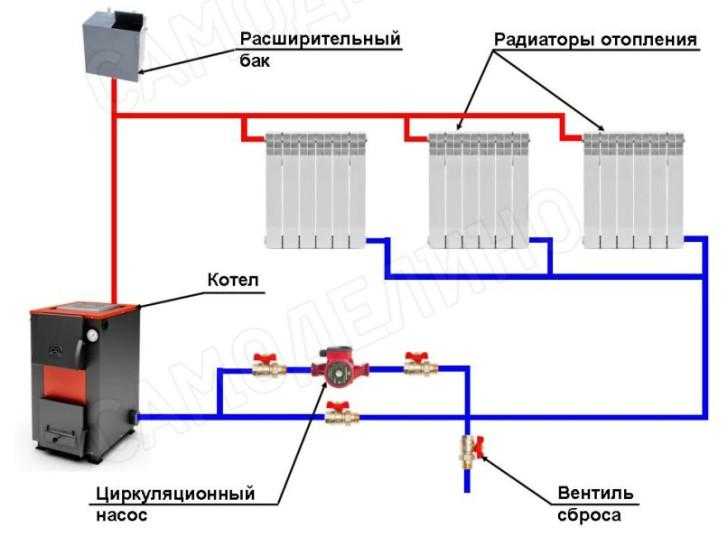

Последняя включает циркуляционный насос, генератор тепла, расширительный бак и трубы.

Норма давления

По сравнению с теплотрассой, где напор воды составляет 12 атм, давление в отопительной системе здания несколько меньше – около 10 единиц. Плохо отрегулированная конфигурация, потери снижают до 5,5 атмосферы.

Между отопительными периодами в трубах поддерживается индекс, превышающий статический показатель. Это предохраняет разводку от попадания кислорода и процесса коррозии. Минимальное значение приведенного условия зависит от высоты жилого строения с запасом 3-5 метров.

Различия между статическим и динамическим давлением

Напор искусственного обогрева МКД насчитывает несколько основных типов.

Таковыми представлены:

1. Статическое давление. Указывает усилие, с которым столб воды надавливает на внутренние стенки труб, радиаторов, в зависимости от их высоты расположения. При расчетах за ноль (0) принимается поверхностный напор жидкости.
2. Динамический показатель возникает вследствие движения горячего носителя внутри трубопроводов, батарей.
3. Рабочее состояние состоит из двух предыдущих показателей, которые обеспечивают безаварийную деятельность всех элементов отопительной конструкции.

Последняя характеристика имеет свои условия, которые выражаются коэффициентами:

• малоэтажные постройки с закрытым типом циркуляции – 0,20-0,40 mPA;
• одноэтажные строения с естественным обращением горячего носителя и открытой моделью – 0,10 mPa на каждые 10,0 м столба воды;
• высотные здания – приблизительно 1,0 мПа.

Роль статического натиска выражается давлением жидкости в закрытой схеме отопления на батареи квартиры и ее разводку в зависимости от количества этажей. Если принять эту формулу за основу, то на каждые 10 метров высоты приходится по одной дополнительной атмосфере.

Откуда берется тепло в батареях.

Добавочным давлением является динамическое. Последнее обусловливается натиском воды на трубопроводы, батареи при движении горячего носителя. Монтируя закрытую схему искусственного обогрева здания с центробежным насосом, необходимо учитывать совместный – статический и динамический напор, особенность оборудования. Например, чугунный радиатор рассчитан на рабочее использование 0,6 mPa.

Перепад между подачей и отводом

Работоспособность любой отопительной коммуникации выражается стабильной и определенной величиной разницей напора. Перепад давления в системе отопления между подачей и обраткой не должен быть меньше 0,20 МПа. Если же подобное снижение существует, это объясняется проходом горячей воды через радиаторы без их нагрева до необходимой степени.

Если же показатель превышен, указывает на завоздушивание схемы отопления. Резкие изменения давления отрицательно сказываются на оборудовании искусственного обогрева квартиры, вплоть, до его поломки.

Пиковое значение

Схема отопления закрытой формы обусловливается прохождением жидкости по замкнутому циклу, без сообщения с внешней атмосферной средой. Герметичность первой обеспечивается оборудованной мембранной расширительной емкостью. Она может устанавливаться на произвольном участке схемы, в противоположность обычному бачку. Мембранными расширителями оборудовано большинство настенных отопительных котельных устройств.

Циркулируя по замкнутому пространству, жидкость создает определенный натиск. Для частных домов нормальным считается давление до 2 атм, у более высоких коттеджей оно сильнее. Предел работоспособности вычисляется по самому слабому элементу схемы. Таким обычно является отопительный котел.

Наиболее устойчивые к нагрузкам выдерживают не больше 3 атм. Однако, в небольших по размеру домах устанавливаются бюджетные модели, где показатель уменьшен вдвое. Высотные строения допускают пиковые характеристики до 20 и более единиц. Но не рассчитанные на такое давление старые батареи и трубы разрушаются под влиянием гидроударов. Поэтому многоэтажные строения принято оборудовать трубопроводами и радиаторами выдерживающих напор до сотни атмосфер.

Факторы неустойчивого напора

Показатели стабильного натиска высотных зданий зависят как от этажности, так и других условий.

Отклонение от законодательно установленных норм происходит по таким причинам:

• засорение внутренних стен трубопроводов и радиаторов мусором, накипью, известковыми отложениями, приводит к тому, что давление в системе отопления в многоквартирном доме становится неустойчивым;
• непредусмотренное отсутствие электрического тока в котельной, оборудованной центробежными насосами, либо их выход из строя, что приводит к снижению напора;
• разгерметизация схемы и последующая утечка теплоносителя;
• низкая температура помещения элеваторного узла может повлиять на повышение натиска;
• самовольная установка жителями дополнительных секций отопительных устройств, теплообменного оборудования высокой тепловой отдачи, труб ненормированного диаметра, вывод их на балкон;
• воздушные пробки, формирующиеся вследствие несвоевременной проверки батарей перед началом сезона;
• несоответствующее качество теплоносителя, поступающего из котельной, приводит к неустойчивости напора;
• гидроудары – мгновенное непредусмотренное повышение натиска, на который не рассчитаны образцы радиаторов прошлого века, предназначенные для котельных низкого давления.

Производя замену старых батарей новыми, нужно обратить внимание на запас прочности последних, они должны иметь не менее 13 атмосфер.

Во время подготовительных работ перед началом зимы либо после ремонта, схема искусственного обогрева проходит опрессовка. При этом давление в системе отопления многоэтажного дома увеличивается почти в полтора раза. Этот период характеризуется частыми перепадами напора горячего носителя.

Влияющие на давление факторы

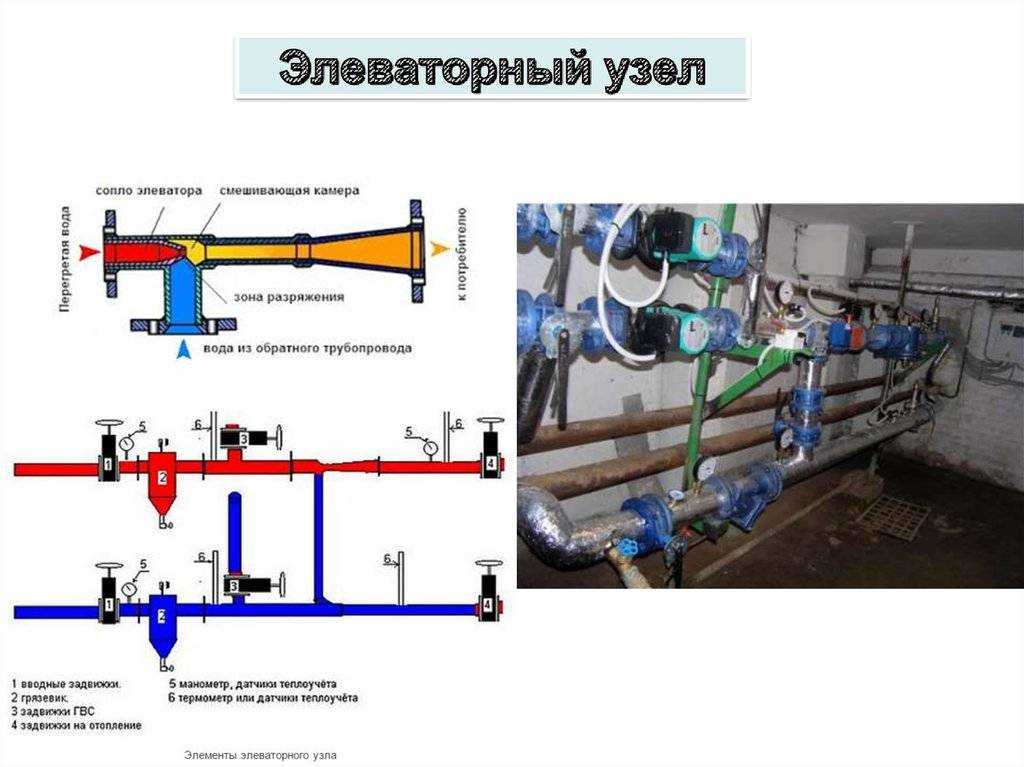

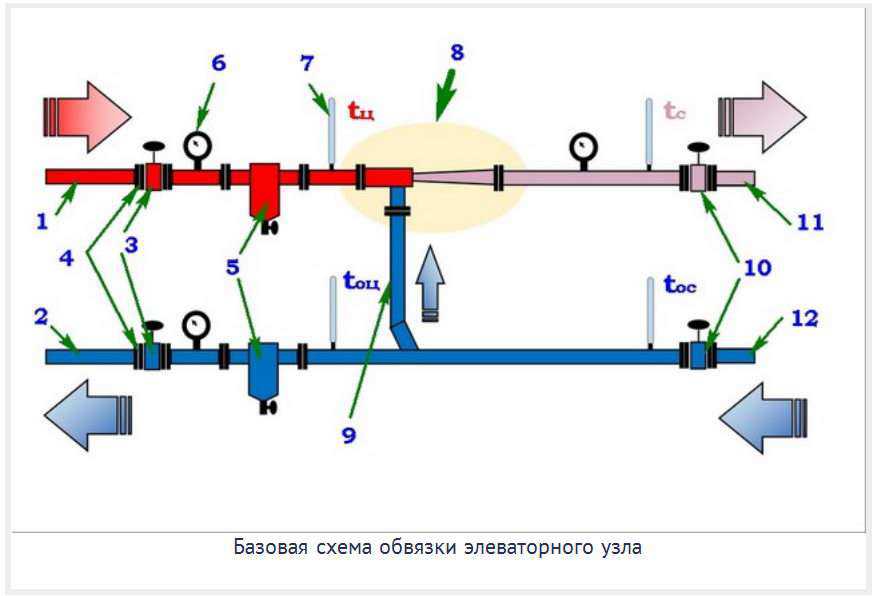

Измерительные приборы помещения элеваторного узла отмечают любое нарушение подачи или отвода воды из строения.

Повышенное давление в отопительных батареях многоквартирного дома могут создавать такие факторы:

• температура горячего ресурса завышена против установленной нормы;
• диаметр трубной разводки уменьшен из-за самовольной реконструкции жильцами схемы квартирного обогрева;
• формирование воздушных пробок в концевых радиаторах этажей;
• использование центробежных насосов большей мощности, чем предусмотрено планом;
• часть системы не работает или перекрыта.

Снижение напора агента также указывает на неполадки в схеме обогрева.

При падении натиска необходимо обратить внимание на такие возможные аспекты:

• аварийные ситуации, когда происходит разрыв подающих трубопроводов;
• неисправность или неудовлетворительная работа циркуляционного насоса;
• выход из строя блока безопасности;
• разрыв резонатора расширительного бака.

Виды систем теплоснабжения.

Заиливание или засорение фильтра перед элеваторным узлом также способствует падению напора.

Утечка

Вытекание воды из отопительной схемы является наиболее распространенным фактором снижения натиска теплоносителя. Чаще всего разрывы происходят на участке стыкования труб с котлом и отопительным оборудованием.

Возможен порыв и в других произвольных местах, если владелец квартиры или дома не провел визуальный осмотр перед началом сезона, либо установил бракованные элементы.

Утечка горячего агента может проходить несколькими способами:

1. Через разрыв диффузора бачка расширения. Подобную аварию невозможно визуально определить из-за нахождения воды внутри емкости. Для проверки необходимо нажать пальцем на клапан, производящий подкачку воздуха в бачок. При вытекании из золотника воды можно говорить о мембранной трещине.
2. При закипании ресурса в теплообменнике – через сбросной клапан.
3. Микротрещины, коррозийные участки измерительных приборов, неплотные соединения также могут способствовать падению напора и вытеканию воды.

Верный метод определения возможной утечки – отключение циркуляционного насоса. Показатель статического напора при этом будет отличаться от расчетных характеристик.

Выход воздуха

После наполнения системы искусственного обогрева водой её натиск уменьшается при выходе из схемы воздуха. Избежать подобной проблемы поможет докотельная подготовка – деаэрация воды химическими реагентами.

Последние уменьшают количество углекислоты и кислорода в теплоносителе до расчетного уровня. Заполняется отопительная схема медленной подачей снизу – через сбросной вентиль, холодной водой.

Алюминиевые радиаторы

Установка батарей облегченного типа – алюминиевых, приводит к реакции кислорода с металлом, формируя при этом окислительную пленку. Выделившийся водород уходит через автоматический воздухоотвод.

Подобный процесс наблюдается часто в только что установленных алюминиевых батареях, и реакция прекращается после покрытия пленкой всей внутренней поверхности радиатора. Поэтому проведя установку нового отопительного оборудования, следует обратить внимание на то, что давление в центральном отоплении, возможно, упадет и придется дополнить объем теплового агента.

Регулировка напора в отоплении

Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

Циферблат манометра насчитывает несколько измерительных зон:

• белая – говорит о падении натиска воды;
• зеленая, о том, что напор нормальный;
• красная – увеличенное количество атмосфер.

Для уравновешивания больших скачков давления теплового агента, необходимо прибегнуть к помощи нагнетающего и стравливающего клапанов. Они расположены в зоне измерительного прибора.

Путь тепла.

При низкой подаче горячего носителя нужно открыть вентиль, и после уравновешивания – закрыть. Если напор увеличен, открывается сбросной клапан. Под него нужно подставить пустую емкость для сброса воды. Однако приведенные меры не являются полными при частых перепадах, последние необходимо искать в конструкции самого отопительного контура.

Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:

• перед началом сезона проверяется магистраль холодной водой на герметичность;
• если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
• при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.

Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.

Адаптация процесса давления в отоплении

После реконструкции старого или установки нового отопительного контура, первые несколько дней будут обусловливаться устойчивым снижением напора носителя. Это считается нормальным из-за выхода из радиаторов и труб воздуха. После принудительного обезвоздушивания схемы давление стабилизируется.

Если же последнее будет в течение 30 суток постоянно снижаться, нужно обратить внимание на расширительный бачок, неправильный расчет его вместимости. Аварийный клапан емкости может постоянно срабатывать и вызывать тем самым сброс агента и его остывание, что приводит к уменьшению натиска.

При исправном состоянии мембранного расширительного бака и падении атмосфер, необходимо проверить герметичность системы.

Профилактика перепадов в системе отопления

Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.

Комплекс мероприятий заключается в следующем:

• установке предохранительного клапана на оборудовании, для сброса лишнего напора;
• проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
• промывка фильтров, удерживающих загрязнения, ржавчину, накипь.

Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.

Подача жалоб, образцы претензий по вопросам отопления

Жители многоквартирного здания вправе подать жалобу за несоответствие рабочего давления в контуре отопления. Первоначально ходатайство направляется управляющей организации, где излагается суть проблемы. Письмо составляется в произвольном виде, однако, без ошибок, исправлений и подчисток. Жалоба не должна содержать оскорблений, ругательств, непонятных сокращений слов. Реквизиты жилищного предприятия можно найти на бланке организации.

Обратиться к жилищной инспекции гражданин вправе после отрицательного ответа управляющей структуры или ее бездействия. ГЖИ контролирует работу хозяйственных организаций.

Местные исполнительные структуры власти могут рассмотреть обращение жителей по поводу несоблюдения температурного режима жилого строения. Подача заявления в исполком обусловливается отсутствием полномочий у компании для проведения крупных работ по ремонту отопительной схемы. Образцы жалоб можно скачать на портале муниципалитета.

Служба защиты потребителей вправе обратить внимание на претензию жильцов, если местные институты власти бездействуют, либо ограничиваются отписками.

Судебная инстанция представляется последней, где жители могут обжаловать бездействие теплосети и подать иск для выплаты моральной или материальной неустойки. Последняя может образоваться из-за отсутствия напора теплового агента и причинения убытка.

Рабочее давление в системе отопления многоквартирного дома должно соответствовать установленным законодательством нормативам. Его несоблюдение приводит к выходу оборудования из строя, порыву трубопроводов и радиаторов. При обращении к управляющей организации или ее бездействии, жители вправе обратиться к государственным институтам власти.

Посмотрите видео: “Какое давление в системе отопления многоэтажного дома должно быть.”

Блог инженера теплоэнергетика | Запуск системы отопления

Опубликовано 15.09.2014 Автор: Денис

        Здраствуйте, друзья! Эта статья про то, как проводить запуск внутренней системы отопления. Обычно эта процедура производится после выхода приказа, постановления или распоряжения местной администрации о начале отопительного сезона. Итак, в какой же последовательности происходит пуск водяной сети отопления?

       Пуск отопления лучше проводить бригадой из двух, трех человек. Запуск отопления производится в тепловом пункте (ИТП) с открытия задвижки на обратном трубопроводе.

Заполнение системы именно через обратку делают для того, чтобы предотвратить разрушение радиаторов высоким давлением в подаче. Открытие задвижек следует производить плавно, без резких движений.При этом надо посматривать на манометр, чтобы не было слишком резкого падения давления. Одновременно нужно открыть воздушники в верхних точках системы отопления. После появления в них воды и выхода воздуха, воздушники закрываются.

        Затем также плавно открывается задвижка на подаче. После того как установилась циркуляция, необходимо проверить работу стояков отопления. А именно наличие циркуляции воды. Если циркуляции нет, значит сбрасываем воздух из верхних точек внутренней системы отопления (на верхних этажах здания). По опыту могу сказать, что проблемы с завоздушиванием возникают в однотрубных системах, там где есть перемычки (замыкающие участки) на подводках стояков к радиаторам.В этом случае в радиаторах верхних этажей воздух как бы «запирается» из за этих самых перемычек, и приходиться немного повозиться, чтобы его выгнать оттуда.

        Но обычно, если зданий много, работа стояков сразу не проверяется, так как нет времени, а производится уже потом, по мере поступления жалоб на плохую работу стояков. Если есть время и возможность, то лучше все таки сразу проверить работу стояков отопления.

       Затем необходимо проверить показания манометров в тепловом пункте. Показания должны соответствовать режимным, то есть тем давления в подаче и обратке, которые обеспечивает теплоснабжающая организация.

       В завершение статьи несколько советов про запуск отопления при низких температурах наружного воздуха, то есть проще говоря, зимой.

Во избежание размораживания систему отопления следует заполнять по группам стояков (5-6 стояков), начиная от самых удаленных от теплоузла.

Наполнение и пуск стояков лестничных клеток следует производить после пуска после наполнения и пуска основных стояков системы отопления здания.

Стояки и радиаторы, которые находятся в комнатах, сообщающихся с наружным воздухом (тамбуры, проходы и т.д.) должны быть отключены при запуске отопления, и пуск отопления через них должен производиться в последнюю очередь, после того как будут подключены все остальные стояки отопления.

Буду рад комментариям к статье.

Рубрика: Теплоснабжение. Добавьте постоянную ссылку в закладки.

Что такое статическое давление в HVAC?

Что такое статическое давление?

Статическое давление – это сопротивление воздушному потоку в воздуховоде. Вам нужен правильный баланс статического давления в вашей системе, потому что слишком большое или слишком малое может вызвать проблемы, включая преждевременный отказ системы и неэффективность использования энергии.

Самый простой способ изобразить статическое давление — это рассмотреть шланг, когда вода беспрепятственно движется. Если вы частично наденете большой палец на его кончик и начнете изменять диаметр отверстия, это увеличит давление, и вода ускорится.

Воздух и вода похожи. Если вы уменьшите размер отверстия в воздуховодах, это увеличит скорость воздуха. Например, вы можете сузить восьмидюймовый возвратный воздуховод до шести дюймов, если у вас низкое статическое давление. Это увеличит статическое давление. Идеальное статическое давление составляет 0,5 дюйма для минимального шума и правильного ухода за оборудованием.

Мы в Fire & Ice довольно часто используем термин «статическое давление», когда говорим о воздуховодах, фильтрах и других элементах ОВиК. Неправильное статическое давление может нагрузить вашу систему и даже отключить ее. Статическое давление также влияет на эффективность работы вашей системы, влияя на то, сколько вы тратите на счета за электроэнергию.

Более подробная информация о вашей системе также позволит вам задать более точные вопросы нам или любой другой компании или подрядчику, работающему с системами отопления, вентиляции и кондиционирования воздуха.

Как статическое давление влияет на мою систему?

Плохое статическое давление, слишком высокое или слишком низкое, может вызвать следующие проблемы:

• Более шумная работа
• Установки HVAC могут работать дольше
• Детали могут изнашиваться быстрее
• Негерметичные каналы

Неправильное статическое давление может привести к более шумной работе вентилятора , поскольку двигатель работает с большей нагрузкой. Многие клиенты, которых мы обслуживаем здесь, в Fire & Ice, описывают этот шум как звук взлетающего реактивного двигателя.

Кроме того, при недостаточном притоке воздуха в вашем доме могут возникнуть горячие и холодные точки. Из вентиляционных отверстий выдувается недостаточно тепла или холода, поэтому вашей системе придется работать дольше. Он не может адекватно обогреть или охладить ваш дом.

Вы также будете страдать от проблем с качеством воздуха. Ваш кондиционер или тепловой насос охлаждает воздух, удаляя влажность. Если поток воздуха не может достичь определенных комнат, эти участки дома могут быть липкими во влажные летние дни.

Эти области дома также не смогут получить полную выгоду, если вы используете кондиционер, например увлажнитель или осушитель. В некоторых помещениях всегда будет слишком влажно или слишком сухо,

Если на обратной стороне воздуховодов слишком большое статическое давление, вентилятор будет работать с большей нагрузкой и, вероятно, быстрее изнашивается. Если система нагревается и не может рассеивать это тепло достаточно быстро, вы получите другие внутренние проблемы, такие как преждевременные трещины в теплообменнике.

Как устранить проблемы со статическим давлением?

Неправильное статическое давление возникает по одной из двух причин. Во-первых, либо недостаточно воздуховодов на стороне подачи для выхода воздуха, либо недостаточно возврата, поступающего в печь.

Вы можете построить пристройку , открывающую часть вашего дома. Поток воздуха в эту новую комнату может быть слабым, потому что поток воздуха в эту часть дома будет слишком мал. Этот дополнительный воздуховод, идущий в эту комнату, также уменьшит воздух, поступающий в другие комнаты.

Ограничительный фильтр обычно вызывает недостаточное количество возвратного воздуха. Если у вас недостаточно возвратного воздуха, это похоже на марафонскую пробежку в маске. Это может быть сделано. Дышать можно через маску. Это просто намного более ограничительно и намного сложнее. Вот что происходит с печкой. Мотор вентилятора должен работать намного больше, чтобы перемещать этот воздух.

Грязный фильтр сильно ограничивает поток воздуха . Однодюймовый фильтр, который предполагается менять каждые 90 дней, следует заменять каждые 30. Фильтр, который настолько грязный, что блокирует поток воздуха, вызывает удушье машины (а также создает проблемы с дыханием для вашей семьи).

Другая проблема связана с неправильным размером воздуховода . Возвратные воздушные капли могут быть слишком маленькими, что создает высокое статическое давление и недостаточное количество воздуха для печи. Многие оценки, которые мы предоставляем здесь, в Колумбусе, включают замену обратных аирдропов, потому что прежние системы HVAC были недостаточно большими. У вас также может быть слишком большой возврат, если он слишком велик, что создает низкое статическое давление.

Живете в Колумбусе или его ближайших окрестностях? Поговорите со специалистом сегодня!

Запланировать оценкуСвяжитесь с нами

Высокое и низкое статическое давление

Слишком высокое или низкое давление обычно вызывается оборудованием неподходящего размера. Слишком большая печь может быть слишком мощной и вызывать высокое статическое давление внутри воздуховода. Печь меньшего размера не сможет прокачивать достаточно воздуха через систему, чтобы вам было комфортно. Воздух, выходящий из ваших вентиляционных отверстий, не будет иметь большой силы. Неправильное статическое давление также может быть вызвано

• Изменения в доме, например пристройка
• Засорен или засорен воздушный фильтр
• Плохая конструкция воздуховода

Почти половина всех систем HVAC имеет неправильный размер. Это означает, что 50% домов и квартир имеют несбалансированное статическое давление и не в полной мере используют преимущества своего ОВКВ.

У вас в доме двухтонная система, а воздуховод рассчитан на две тонны. Специалист по ОВиК может сделать расчет нагрузки, и получается, что нужно две с половиной, три тонны. Воздуховод не может справиться с большим размером, потому что он не предназначен для этого. В результате давление будет слишком высоким, если что-то не сделать. Это заставляет вашу печь работать тяжелее, двигатель вентилятора работает тяжелее, а другие части могут выйти из строя раньше, чем ожидалось.

A Ручной расчет D аналогичен, за исключением того, что он предназначен для воздуховодов. Основываясь на кубических футах в минуту (CFM), перемещаемых вашей системой через воздуховод, ее размере, скорости воздушного потока и некоторых других факторах, расчет вручную D позволит подрядчику HVAC узнать, какой размер воздуховода должен быть.

Как предотвратить проблемы со статическим давлением?

Первым шагом в предотвращении проблем со статическим давлением является выбор компании HVAC, которая проведет полную оценку всей вашей системы HVAC, включая все узлы, входящие в вашу систему HVAC: печь, кондиционер или тепловой насос, а также воздуховоды.

Регулировать статическое давление – значит выяснить, каким оно должно быть в первую очередь. Подрядчик HVAC может сделать правильный расчет нагрузки, чтобы убедиться, что ваши воздуховоды соответствуют требованиям. Они также могут выполнить расчет воздуховода с помощью устройства, называемого воздуховодом, которое рассчитывает расход воздуха.

Уход за воздуховодами

•  Заменяйте и очищайте воздушный фильтр в соответствии с рекомендованным графиком
• Осмотрите центральный воздуховод на наличие трещин или отверстий, которые могут указывать на утечку.
• Следите за вентиляцией. Возникает проблема, если поток воздуха останавливается или резко замедляется из одного или нескольких вентиляционных отверстий. Не загораживайте вентиляционные отверстия мебелью. Ищите пыль и грязь внутри вентиляционных отверстий или на выходе из них. Это может указывать на нездоровый воздух и забитые воздуховоды.
• Запланируйте плановое техническое обслуживание вашего оборудования HVAC. Обычно это означает два раза в год, один раз для печи и один раз для кондиционера или теплового насоса. Если вы заметили какие-либо проблемы, упомянутые выше, обратитесь к специалисту по техническому обслуживанию.
  Они смогут диагностировать проблему.

Стандартным решением проблем статического давления является замена воздуховодов. Компания Fire & Ice провела множество модификаций воздуховодов. Он не должен быть супердорогим. Это может быть так же просто, как просто заменить часть воздуховода. Вместо того, чтобы тратить тысячи долларов на перепроектирование воздуховодов, вы можете потратить несколько сотен на переделку небольшого участка, которого может быть достаточно для внесения необходимых изменений.

Допустим, ваш приточный воздуховод имеет размеры 16 дюймов на 8 дюймов, а статическое давление воздуха ограничено. Было бы возможно увеличить его до 18 дюймов на 8 дюймов или 20 дюймов на 8 дюймов, чтобы через него проходило больше воздуха.

Или, если приточный воздуховод слишком большой, вы можете заменить первые четыре или восемь футов, а затем сузить его. По мере того, как он сужается, он получает большую скорость и дает вам больший поток воздуха.

Другим возможным решением является увеличение обратного аирдропа или увеличение магистрального возвратного воздуха. Наконец, вы можете добавить возвратный воздуховод, если это возможно.

Также может помочь скорость вашего вентилятора в системе HVAC и обеспечение связи с вашей системой.

Замена фильтра — простой шаг и творит чудеса. Ваша печь будет вам благодарна.

Ваша система HVAC зависит от хорошего воздуховода

Без надлежащего воздуховода ничто не сможет обогревать или охлаждать ваш дом должным образом. В результате ваш уровень комфорта может резко возрасти с некоторыми изменениями. Потенциальные риски включают в себя проблемы со здоровьем, а это означает, что вы можете занести загрязняющие вещества в легкие, неправильно подогнав воздуховод к системе HVAC.

Достаточное количество воздуховодов обеспечит постоянную и равномерную температуру во всем доме. Чем лучше циркулирует воздух, тем больше ваша система может делать то, для чего она была разработана: обеспечивать чистым и комфортным воздухом все помещения вашего дома. Правильное статическое давление также позволит вашему фильтру работать лучше и выполнять свою работу, в результате чего в воздухе будет меньше частиц пыли, аллергенов и микробов.

Конечно, общий комфорт также является частью уравнения. Вы можете потратить десятки тысяч долларов на свою систему HVAC. Но даже самый дорогой тепловой насос использует воздуховоды для циркуляции кондиционированного воздуха.

Статическое давление может показаться сложной проблемой для вашей системы HVAC, но мы можем сказать вам, что это не обязательно. Поговорите со своим партнером по HVAC, когда придет время посетить техобслуживание или заменить основной компонент системы по вопросам, упомянутым выше. Если вы живете в районе Большого Центрального Огайо, позвоните нам и назначьте встречу. Мы всегда здесь, чтобы ваша система HVAC работала должным образом, чтобы вы чувствовали себя комфортно в своем доме.

Плановое обслуживание

Определение размеров воздуховодов – метод равного трения

Метод равного трения для определения размеров воздуховодов часто предпочтительнее, потому что он довольно прост в использовании. Метод можно обобщить следующим образом:

1. Вычислить необходимый объемный расход воздуха (м ³ /с, куб.фут/мин) в каждом помещении и ответвлении системы
2. Использовать ¹⁾ для расчета общего объема воздуха ( м ³ /с, куб.фут/мин) в основной системе
3. Определить максимально допустимую скорость воздушного потока в основном воздуховоде
4. Определите основное падение давления в главном воздуховоде
5. Используйте основное падение давления в главном воздуховоде в качестве константы для определения размеров воздуховодов по всей распределительной системе
6. Определите общее сопротивление в системе воздуховодов, умножив статическое сопротивление на эквивалентная длина самого длинного участка
7. Расчет балансировочных клапанов

1. Расчет объема воздуха в каждом помещении и ответвлении

Использование фактических требований к теплу, охлаждению или качеству воздуха для помещений и расчет требуемого расхода воздуха – q .

2. Рассчитайте общий объемный расход в системе

Составьте упрощенную схему системы, как показано выше.

Используйте ¹⁾ для суммирования и накопления общего объемного расхода воздуха – q _всего – в системе.

Внимание! Имейте в виду, что условия максимальной нагрузки почти никогда не возникают во всех помещениях одновременно. Избегайте слишком больших размеров основной системы, умножая накопленный объем на коэффициент, меньший единицы (это, вероятно, сложная часть, а для более крупных систем часто требуются сложные компьютерные расчеты климата в помещении).

3. Определить максимально допустимую скорость воздушного потока в основных воздуховодах

Определить максимальную скорость в основных воздуховодах в зависимости от условий применения. Во избежание неприемлемых уровней шума – держите максимальную скорость в определенных пределах

• комфортные системы – скорость воздуха от 4 до 7 м/с (от 13 до 23 фут/с)
• промышленные системы – скорость воздуха от 8 до 12 м/с ( от 26 до 40 футов/с)
• высокоскоростные системы – скорость воздуха от 10 до 18 м/с (от 33 до 60 футов/с)

Используйте предел максимальной скорости при выборе размера главных воздуховодов.

4. Определите перепад статического давления в главном воздуховоде

Используйте таблицу перепадов давления или аналогичную для определения перепада статического давления в главном воздуховоде.

5. Определите размеры воздуховодов по всей системе

Используйте падение статического давления из ⁴⁾ в качестве константы для определения размеров воздуховодов по всей системе. Используйте для расчета объемы воздуха, рассчитанные в ¹⁾ . Выберите размеры воздуховодов с падением давления для фактических воздуховодов как можно ближе к падению давления основного воздуховода.

6. Определите общее сопротивление в системе

Используйте статическое давление из ⁴⁾ для расчета перепада давления в самой длинной части системы воздуховодов. Добавьте незначительные потери, используя эквивалентные длины или коэффициенты незначительных потерь, как показано в таблице ниже.

7. Расчет балансировочных демпферов

Используйте общее сопротивление в ⁶⁾ и объемный расход в системе для расчета демпферов и их теоретических потерь давления.

Примечание о методе равного трения

Метод равного трения прост и удобен в использовании и обеспечивает автоматическое уменьшение скорости воздушного потока в системе. Пониженные скорости обычно находятся в пределах шума среды приложения.

Типичные значения, используемые для потерь на трение: 0,1 дюйма водяного столба/100 футов (0,85 Па/м) для подающих воздуховодов и 0,08 дюйма водяного столба/100 футов (0,65 Па/м) для возвратных воздуховодов.

Этот метод может увеличить количество редукций по сравнению с другими методами, и часто более плохой баланс давления в системе требует большего количества регулировочных демпферов. Это может увеличить стоимость системы по сравнению с другими методами.

Образец шаблона — метод равного трения

Метод равного трения может выполняться вручную или в более или менее полуавтоматическом режиме с помощью приведенного ниже шаблона электронной таблицы.

• Открытая таблица размеров воздуховодов!

Этот шаблон основан на рисунке выше.
