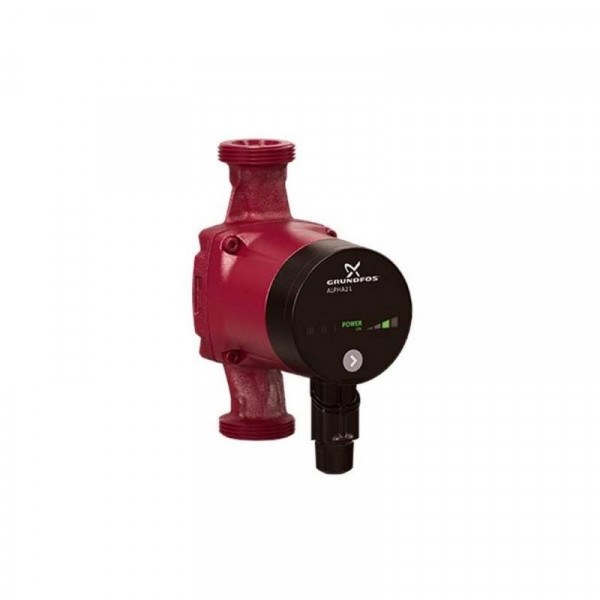

Насос альфа 2 инструкция: Циркуляционный насос ALPHA2 25-60

Циркуляционный насос для отопления.



Компания  Grundfos  является мировым лидером насосного оборудования.Мы широко используем продукцию данного производителя и основываясь на наш опыт, хотим помочь разобраться вам  в принципиальных отличиях насосов  UPS и линейки  ALPHA. В чем их преимущества и недостатки с нашей точки зрения.

Во всем мире идет настоящая борьба за эффективность и экономию. Не остается в стороне и компания Grundfos, постоянно совершенствуя свою продукцию.

Grundfos UPS –  насос с мокрым ротором, асинхронным двигателем, на корпусе имеется клеммная коробка для электро подключения, гайка – заглушка для возможности выпустить воздух из насоса и провернуть ротор в ручную при «закисании». Насос имеет 3 скорости, 3 фиксированных режима и все.

 Основное преимущество «мокрого ротора» – это безупречная тихая работа насоса при постоянной нагрузке. Очень надежный, долговечный



Устройство насоса модели  UPS





На рынке предлагается очень много подделок, поэтому просим обращать особое внимание на это и не купить некачественный насос.

Основные отличия подделки и оригинала.

1. коробка. У оригинала она простая, с наклейкой с указанием конкретной модели. У не оригинального – красочная, моделей указано много с выбором и отметкой галочкой.

2. Комплектация. Оригинальный насос должен иметь комплект гаек нужного размера, 2 прокладки и черно-белую инструкцию. У неоригинального –  красивая, яркая инструкция с картинками  и все.

3. Гарантия. У оригинала –  есть гарантийный талон, гарантия 5 лет. У не оригинала –  нет гарантийного талона, срок гарантии полгода.



          Китайская ПОДДЕЛКА                                                         ОРИГИНАЛ





Насосы линейки Alpha – технологии эффективности будущего



►Данные насосы отвечают высочайшим требованиям Европейского стандарта EuP для устройств, использующих электроэнергию, который действует с 1 января 2013 г. За счет усовершенствования двигателя на постоянных магнитах , улучшенной гидравлики  достигнуто лучшее значение коэффициента энергоэффективности EEI , что составляет 0,15.

Вывод. Насосы Grundfos Alpha2 в разы сокращают затраты на электроэнергию.

►Новый, элегантный дизайн с защитным кожухом для удобства монтажа. Компактные размеры насосов позволяют монтировать их в труднодоступных местах.

►Антикоррозийное покрытие обеспечит высокую степень защиты от коррозии.

►Встроенная защита от «сухого хода» с автоматическим перезапуском убережет от безвременного выхода из строя.

►Керамические подшипники помогают избежать образования окалины в зазорах между деталями.

►Увеличен пусковой момент для запуска насоса в работу без каких-либо вмешательств из вне даже после длительного простоя.

►Alpha-штекер  обеспечит легкое и быстрое подключение к сети одним нажатием.

►3 режима регулирования пропорционального давления

►3 режима регулирования постоянного давления

►3 режима трехскоростного регулирования



Насосы  Grundfos Alpha – это новое поколение по энергоэффективности  с  большей надежностью  и эффективностью.

                            ALPHA 2                                              ALPHA 2 L









Особенности и преимущества Alpha2 L (с ограниченными функциями)

Энергопотребление от 5 до 45 Вт

7 режимов можно выбрать с помощью одной кнопки

Высокий пусковой момент обеспечит быстрый и легкий запуск насоса в работу

Нет гайки заглушки на корпусе, не требуется удаление воздуха из насоса.

Легкое подключение с помощью Alpha штекера.



Особенности и преимущества Alpha2

Еще больше режимов работы. Удобный  и  понятный дисплей для настройки режимов.

Функция ночного режима автоматически снижет напор насоса при переходе котла в режим экономии.

Функция летнего режима. Используется  когда система отопления не нужна и насос не работает, но активировав данную функцию будет включаться 1 раз в сутки.

 Нужно Вам, чтобы за весь летний период насос работал, в общей сложности, около 5 ч решайте сами. Думаю, что не обязательно, так как насос имеет высокий пусковой момент и без труда запустит его в работу в любое время, даже после длительного простоя.

Функция AUTU adapt – запатентованная технология  Grundfos, автоматически настраивает рабочие характеристики насоса с учетом расхода теплоносителя и имеет



Особенности и преимущества Alpha3



Циркуляционный насос  Alpha3  имеет те же функции, что и Alpha2.

Основное отличие – это возможность сбалансировать систему отопления, не подходя к насосу, а вернее, подойдя 1 раз, настроить устройство «Alpha Reader», связав насос с вашим гаджетом (планшетом или смартфоном).







Давайте разбираться в этом по шагам.



1. Скачать и установить на телефон специальное, бесплатное, мобильное приложение «Grundfos GO Balance» . Изучить его для дальнейшей работы.

2. Подойти к насосу и установить дополнительное устройство Alpha Reader, которое приобретается отдельно.

3. Связаться с системой. Зайти в нужную комнату и задать данные: площадь помещения, тип радиаторов, температуру.

4. Через некоторое время вам придет отчет о балансировке вашей отопительной системы.



Чтобы это все сделать грамотно нужно в этом разбираться! А на это можно потратить уйму времени и не добиться поставленной цели.



Знающие, разбирающиеся инженеры без насоса, в ручную могут закончить балансировку в течении 10-15 минут без дополнительного оборудования.



Таким образом, компания Grundfos оставляет за нами выбор циркуляционного насоса.

Если Вы закоренелый консерватор, противник новых идей, прогресса и не желаете думать об экономии, то выбирайте проверенный временем, надежный насос линии UPS без электроники, который никогда не подведет.

Кто хочет экономить и умеет считать свои деньги, те найдут решение вопроса в модели Alpha 2 L. В нем есть все, чтобы регулировать и гибко адаптировать насос к системе и при этом не переплачивать за электроэнергию. Корректно работает в системе теплых полов.

Для тех, кто хочет не только экономить, но и наблюдать за режимами подойдет Alpha2. На дисплее отражены расход и мощность насоса. Многим это нравится.

Для самых «продвинутых» пользователей и больших любителей всяких «наворотов» рекомендуем модель Alpha3. Устанавливаете программу, устройство и балансируйте систему как настоящий профессионал.





Этот блог читают успешные люди

пока  их дом строят профессионалы

Читайте и Вы!

Подпишитесь! Будьте в курсе всех новостей первым!

E-mail адрес: *



Подписывайтесь на наши группы в соцсетях!





Насосы циркуляционные Grundfos UPS (Грандфус) для отопления

Описание

Эффективная организация отопления помещений неразрывно связана с постоянной циркуляцией теплоносителя в системе.

Это обеспечивается использованием циркуляционных насосов, включая линейку Grundfos UPS, которые поддерживают заданную скорость движения воды или разбавленного антифриза по трубам и своевременную отдачу тепла в обогреваемые помещения.

Особенности grundfos ups

Насос циркуляционный grundfos энергоэффективен и потребляет минимум энергии, что позволяет организовать эффективную автономную систему отопления дома. Основными достоинствами этого оборудования является не только удобство эксплуатации, но и отсутствие необходимости в дополнительной покупке датчика давления, приборов и систем защиты электродвигателя при его использовании.

Предлагаются несколько типов исполнения:

• со ступенчатым регулированием;
• с электронным регулированием скорости.

Модель grundfos ups 100, 200

Конструктивно циркуляционный насос grundfos в исполнении usp 100,200 – это 3-скоростные устройства с «мокрым» ротором. Их особенностями являются:

• Движок имеет тепловую защиту от перегрева.
• Надежные керамические подшипники и вал.
• Пластина подшипниковая и гильза ротора выполнены из нержавеющей стали.
• Рабочее колесо не подвержено коррозии.
• Можно заказать вариант исполнения с корпусом из нержавейки.

Серия uspd 100, 200 – сдвоенные насосы, используемые в системах отопления или кондиционирования.

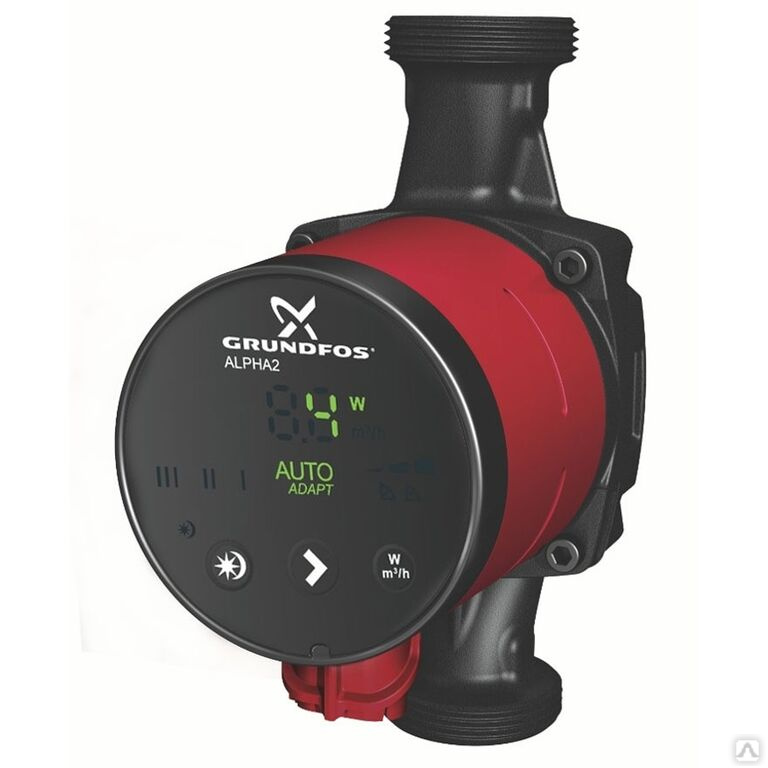

Модификация grundfos Alpha 2

Представляют собой небольшие насосы, предназначенные для принудительной циркуляции теплоносителя в системах отопления с переменным расходом или в регулируемых. Соответствуют первой группе энергоэффективности («А»). На текущий момент циркуляционные насосы grundfos– единственные приборы, оснащенные AutoAdapt или автоматической системой регулировки.

Технически – насос, где ротор изолирован от статора специальной гильзой, а само насосное устройство и электрический двигатель совмещены, образуя один узел с двумя прокладками уплотнения. Во время эксплуатации подшипники смазываются теплоносителем.

Особенности этого насоса циркуляционного grundfos сводятся к следующим:

• Подшипники и вал керамические.
• Защитная гильза ротора, подшипниковая платина изготовлена из нержстали.
• Автоматическая регулировка давления.
• Электродвижок находится под защитой автоматики, не требует установки дополнительных средств.
• Функция экономичной работы – «ночной режим».

Возможно приобретение облегченной модели Grundfos Alpha 2L без функции авторегулирования Auto Adapt.

Модель grundfos Magna 3D

Этот вариант оснащен интуитивно понятной системой управления. Среди технических особенностей выделяются:

• Низкий уровень потребления энергии, благодаря функциям Flowlimit и Autoadapt.
• Датчики температуры и давления.
• С помощью модулей расширения возможен внешнее управление и контроль.
• Ночной режим работы с пониженной производительностью.
• Теплоизоляционные кожухи.

Датский производитель также предлагает и другие модификации насосов grundfos ups. Более полную информацию об ассортименте, ценах на циркуляционные насосы можно получить у технических специалистов ООО ГК «Ханке». Звоните!

Ассортимент

Циркуляционный насос UPS 25-40

Электрическая мощность (1/2/3 скорость)	30/45/60 Вт
Максимальное рабочее давление	10 бар
Температура	от -25 до +110 °С
Присоединение	G 1 1/2″
Рекомендуемый подъем	2.45 м
Рекомендуемый расход	1.55 м3/ч
Подача воды	до 12.0 м3/час
Напор	до 4.0 м
Диаметр патрубков	25 мм
Монтажная длина	180 мм
Вес	2. 6 кг

Циркуляционный насос UPS 25-60

Технические характеристики	UPS 25-60
Электрическая мощность (1/2/3 скорость)	45/65/90 Вт
Максимальное рабочее давление	10 бар
Температура	от -25 до +110 °С
Присоединение	G 1 1/2″
Рекомендуемый подъем	3.7 м
Рекомендуемый расход	2 м3/ч
Подача воды	до 12.0 м3/ч
Напор	до 6.0 м
Диаметр патрубков	25 мм
Монтажная длина	180 мм
Вес	2. 6 кг

Циркуляционный насос UPS 25-80

Технические характеристики	UPS 25-80
Электрическая мощность (1/2/3 скорость)	140/210/245 Вт
Максимальное рабочее давление	10 бар
Температура	от -25 до +110 °С
Присоединение	G 1 1/2″
Рекомендуемый подъем	5.26 м
Рекомендуемый расход	3.93 м3/ч
Подача воды	до 12.0 м3/ч
Напор	до 8.0 м
Диаметр патрубков	25 мм
Монтажная длина	180 мм
Вес	2. 6 кг

Циркуляционный насос UPS 32-40

Технические характеристики	UPS 32-40
Электрическая мощность (1/2/3 скорость)	30/45/60 Вт
Максимальное рабочее давление	10 бар
Температура	от -25 до +110 °С
Присоединение	G 2″
Рекомендуемый подъем	2.45 м
Рекомендуемый расход	1.55 м3/ч
Подача воды	до 12.0 м3/ч
Напор	до 4.0 м
Диаметр патрубков	32 мм
Монтажная длина	180 мм
Вес	2. 6 кг

Циркуляционный насос UPS 32-60

Технические характеристики	UPS 32-60
Электрическая мощность (1/2/3 скорость)	45/65/90 Вт
Максимальное рабочее давление	10 бар
Температура	от -25 до +110 °С
Присоединение	G 2″
Рекомендуемый подъем	3.7 м
Рекомендуемый расход	2 м3/ч
Подача воды	до 12.0 м3/ч
Напор	до 6.0 м
Диаметр патрубков	32 мм
Монтажная длина	180 мм
Вес	2. 6 кг

Циркуляционный насос UPS 32-80

Технические характеристики	UPS 32-80
Электрическая мощность (1/2/3 скорость)	140/210/245 Вт
Максимальное рабочее давление	10 бар
Температура	от -25 до +110 °С
Присоединение	G 2″
Рекомендуемый подъем	4.58 м
Рекомендуемый расход	5.47 м3/ч
Подача воды	до 12.0м3/ч
Напор	до 8.0 м
Диаметр патрубков	32 мм
Монтажная длина	180 мм
Вес	4. 8 кг
