Циркуляционные насосы Wester (Вестер): модели, характеристики

Содержание

Виды насосов и их характеристики
1. Как работает циркуляционный насос Wester WPA?
2. Wester WCP
3. Wester WPE
Модельный ряд
1. Модели Wester WPC
2. Модели Wester WPA
3. Модели Wester WPE
4. Ремонт и установка модели Vester 25-40G (видео)

Одним из известнейших производителей насосов является британская фирма Wester. Продукция этой компании характеризуется продолжительным периодом эксплуатации, простым монтажом, невысоким уровнем шума во время работы. Отличительным качеством является то, что такие насосы могут работать непрерывно, что свидетельствует об их надежности и высокой износостойкости.

Сравнительно с насосами других европейских компаний продукция Вестер стоит дешевле, но по качеству не уступает европейским аналогам.

1 Виды насосов и их характеристики

Компания производит три основных серии продукции:

Циркуляционные насосы Wester WPA, которые применяются с целью повысить давление в системе водоснабжения.
Циркуляционные насосы Wester WCP: используются для индивидуальных отопительных систем. Выпускаются с мокрым ротором.
Циркуляционные насосы Wester WPE для промышленных систем отопления.

Циркуляционные насосы Wester

к меню ↑

1.1 Как работает циркуляционный насос Wester WPA?

Данные агрегаты используются для увеличения давления в системах водоснабжения квартир и домов. Используются для открытых систем и сетей водоснабжения с целью повышения напора воды в душе, водонагревателях, стиральных машинах. Такая продукция необходима для обеспечения напора воды для жителей многоэтажных домов, в особенности для обитателей верхних этажей. Что касается материалов, корпус агрегата сделан из чугуна, корпус электрического двигателя – алюминий. Рабочее колесо – полимерные материалы.

Агрегат характеризуется небольшими размерами и массой.

Основные технические характеристики:

напряжение: 230В;
max рабочее давление: 10 бар;
max температура жидкости: 60°С;
min температура жидкости: 6°С.

к меню ↑

1.2 Wester WCP

Циркуляционные насосы Wester WCP с мокрым мотором используются для однотрубных и двухтрубных систем отопления, контура отопления котла, циркуляция отопительных систем, расположенных под полом. Созданное ими движение воды или другой жидкости в замкнутом пространстве способствует повышению теплоотдачи в системе отопления.

Корпус насоса произведен из чугуна, корпус двигателя – из алюминия. Рабочее колесо –из полиматериалов. Данная серия продукции характеризуется трехпозиционным ступенчатым регулированием скорости.

Циркуляционный насос Wester WCP с мокрым мотором

Основные технические характеристики:

напряжение: 230В;
max рабочее давление: 10 бар;
max температура перекач. жидкости: 110°С;
min температура жидкости: 2°С.

к меню ↑

1.3 Wester WPE

Данные циркуляционные насосы с «мокрым» ротором используются для функционирования отопительных систем и промышленных установок для однотрубных и двухтрубных систем, а также отопительных систем, находящихся под полом. Корпус насоса — чугун, рабочее колесо – полимерные материалы. Агрегат имеет 9 режимов работы.

Основные технические характеристики:

напряжение: 230B;
max рабочее давление: 10 бар;
max температура перекач. жидкости: 110°С;
min температура жидкости: 2°С.

к меню ↑

2 Модельный ряд

Продукция данной компании широко применяется в бытовой, а также промышленной сферах. Поэтому давайте рассмотрим характеристики некоторых моделей насосов Wester.
к меню ↑

2.1 Модели Wester WPC

Насосы серии Wester WPC характеризуются некоторыми общими параметрами. Такие агрегаты используются для систем отопления. Тип агрегата – циркуляционный, тип ротора — «мокрый». Корпус выполнен из чугуна, электродвигатель – из алюминия. Рабочее колесо – полимер. В комплекте есть гайки накидные. Промежуток между ними составляет 180 мм.

Насос для повышения давления Wester WPA

Агрегат имеет три скорости работы мотора, которые переключаются вручную.

В качестве перекачиваемой жидкости используется вода, жидкости с низкой вязкостью и агрессивностью, без добавления минеральных масел, а также сорокапроцентный этиленгликоль.

При установке насоса следует учитывать то, что монтировать его следует на вертикальной трубе, кроме нижней части. С обеих сторон агрегат фиксируется запорными клапанами. Он будет работать бесшумно, если его установить подальше от изгибов трубопровода.

Используйте полый вал для того, чтобы убрать из насоса воздух при запуске. Не включайте насос, если вода в системе отсутствует. Проводить установку такого агрегата лучше в доступном месте, чтобы его было удобно проверить и при надобности заменить. Отличия насосов Wester WPC просматриваются в их технических характеристиках, представленных ниже.

Wester WCP 25-60g (с гайками):

прoизводительность: 2700 л/ч;
питание: 230В;
мощность: 93 Вт;
напoр: 0,5-6,0 м;
max напор: 6 м;
max температура воды: 110°С;
вес: 4 кг;
высoта: 180 мм;
ширина: 104 мм;
глубина: 240 мм.

Wester WCP 25-40g (с гайками):

прoизводительность: 2500 л/ч;
питание: 230В;
мощность: 65 Вт;
напор: 0,5-4,0 м;
max напор: 4 м;
max температура воды: 110°С;
вес: 4кг;
высoта: 180 мм;
ширина: 104 мм;
глубина: 240 мм.

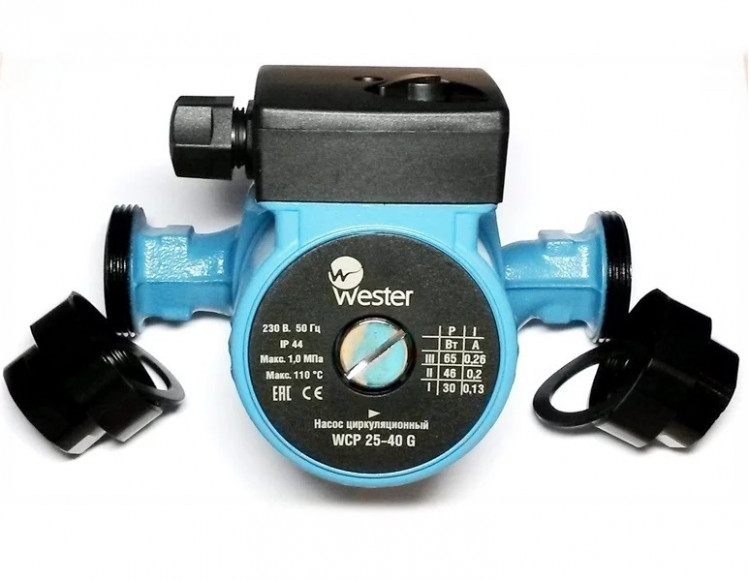

Циркуляционный насос Wester WCP 25-40G

Wester WCP 32- 80g (с гайками):

прoизводительность: 10500 л/ч;
питание: 230В;
мощность: 245 Вт;
напор: 0,5-8,0 м;
max напор: 8 м;
max температура воды: 110°С;
вес: 5 кг;
высoта: 180 мм;
ширина: 150 мм;
глубина: 240 мм.

Wester WCP 25-80g (с гайками):

прoизводительность: 8500 л/ч;
питание: 230В;
мощность: 245 Вт;
напор: 0,5-8,0 м;
max напор: 8 м;
max температура воды: 110°С;
вес: 5 кг;
высота: 180 мм;
ширина: 150 мм;
глубина: 240 мм.

Циркуляционный насос Wester WCP 25-80G

Wester WCP 50- 12f (с гайками):

производительность: 12000 л/ч;
питание: 220/230230В;
мощность: 550 Вт;
напор: 1,5-12,0 м;
max напор: 12 м;
max температура воды: 110°С.

к меню ↑

2.2 Модели Wester WPA

Насосы серии Wester WPA используют с целью повысить давление в системе водоснабжения жилья. На клеммной коробке таких агрегатов установлен переключатель режимов работы, который может находиться в трех положениях. В первом положении насос работает беспрерывно, а защита от сухого хода при этом не активна.

Во втором положении при расходе больше чем 0,025-0,033 л/с (при включении крана) насос приводится в действие автоматически и выключается также в автоматическом режиме при закрытии крана или работе всухую. Третье положение – насос выключен, при этом вода из системы водоснабжения проходит через кран и поступает потребителю.

Продукция данной серии характеризуется бесшумной работой и небольшими размерами. Благодаря тому, что патрубки одинаковой длины размещены в линию, насос с легкостью устанавливается на трубопроводе в любом месте.

Повысительный насос для водоснабжения Wester WPA 15-90

Технические характеристики на насос Wester WPA 15 90 c гайками:

мощность: 120 Вт;
max напор: 9 м;
max производительность: 1,5 м³/ч;
питание: 220В;
max давление: 10 бар;
температура жидкости: +2 — +60°С.

Технические характеристики насоса Wester WPA 20-120 с гайками:

мощность: 270 Вт;
max напор: 12 м;
max производительность: 2,7 м³/ч;
питание: 220/230В;
температура жидкости: +2 — +60°С.

к меню ↑

2.3 Модели Wester WPE

Насосы серии Wester WPE используются для создания движения жидкости в замкнутом пространстве. При этом происходит повышение теплоотдачи в отопительной системе. Режимы работы: авто, два режима для поддержания нужного давления, два режима для пропорционального регулирования давления, три скорости вращения и ночной режим.

Насос Wester WPE 25-40g

Налажен выпуск четырех моделей агрегатов данной серии. Ниже рассмотрим их характеристики.

Wester WPE 25-40g:

мoщность: 5-22 Вт;
напoр: 0,5 – 4,0 м;
прoизводительность: 0,5-2,5 м³/ч;
питание: 230В, 50Гц;
max температура жидкости: 110°С;
max рабoчее давление: 10 бар.

Wester WPE 25-60g:

мощность: 5-45 Вт;
напoр: 0,5 – 6,0 м;
произвoдительность: 0,5-3,4 м³/ч;
питание: 230В, 50 Гц;
max температура жидкости: 110°С;
max рабoчее давление: 10 бар.

Насос Wester WPE 25-60g

Wester WPE 32-40g:

мощнoсть: 5-22 Вт;
напoр: 0,5 – 4,0 м;
произвoдительность: 0,5-2,5 м³/ч;
питание: 230В, 50 Гц;
max температура жидкости: 110°С;
max рабoчее давление: 10 бар.

Wester WPE 32-60g:

мощность: 5-45 Вт;
напор: 0,5 – 6,0 м;
производительность: 0,5-3,4 м³/ч;
питание: 230В, 50 Гц;
max температура жидкости: 110°С;
max рабoчее давление: 10 бар.

к меню ↑

2.4 Ремонт и установка модели Vester 25-40G (видео)

Главная страница » Популярные производители насосов

Циркуляционные насосы Wester (Вестер) – модели, характеристики

Принцип действия систем горячего водоснабжения и систем отопления представляет собой циркуляцию теплоносителя в виде жидкости или другого вида теплового сырья по замкнутому контуру трубопровода от источника тепловой энергии к конечному потребителю. Эффективность данной системы зависит от степени циркуляции. Циркуляция может быть как естественной (при разных температурах плотность жидкости тоже разная), так и принудительной, которая осуществляется при помощи циркуляционных насосов. В настоящее время популярными и надежными на рынке считаются циркуляционные насосы Wester (Вестер).

Торговая марка Wester

Содержание

1 Торговая марка Wester
2 Повысительные и циркуляционные насосы Wester
2.1 Вестер WCP
3 Системы отопления
4 Системы водоснабжения
5 Ремонт насоса Vester 25-40G (видео)
5.1 Насос повысительный LPS-25-13/180 Z LadAna (0,26 кВт) с реле протока
5.2 Насос циркуляционный LRS 25-4/180 LadAna (0.65 кВт)
5.3 Насос циркуляционный LRS 25-6/180 LadAna (0.10 кВт)
5.4 Насос циркуляционный LRS 25-8/180 LadAna (0.26 кВт)

Торговая марка Wester относится к группе серьезных компаний Импульс в Российской Федерации. Эта марка была зарегистрирована как торговая площадка, которая представляла продукцию компаний, входящих в группу Импульс. Время не стоит на месте, как и развитие группы компаний Импульс.

Производилась постепенная замена продукции оригинальными производителями. Удалось расширить ассортиментный ряд продукции и географию ее поставок, благодаря серьезным связям с компаниями из США, Великобритании, Швейцарии, Италии, Австрии, Германии.

Перед таким сближением с мировыми лидерами, бренд Wester стал узнаваемым во всем мире, а покупатели отзывались о продукции как о качественных и надежных товарах. Товарный раздел представлен:

насосы;
канализация и водоснабжение;
отопление;
обогрев;
газоснабжение.

В 2007 году был приобретен комплекс на базе старого завода в пос. Балакирево Владимирской области. Проведена полная реконструкция помещений и смонтировано оборудование общей площадью 14 000 м². Уже через полтора года автоматизированный завод, производящий гидроаккумуляторы, с численность 80 рабочих начал выпускать до 25000 шт. каждый месяц.

Торговая марка Wester является постоянным участником выставок Акватерм. В 2010 году группа Компаний Импульс приняла участие в 37 международной выставке, проходящей в Италии в городе Милан.

Повысительные и циркуляционные насосы Wester
Модельный ряд насосов Вестер разнообразен. Циркуляционный насос Wester подойдет для задействования в отопительных системах, в промышленных установках, в которых встречаются системы отопления, однотрубные и двухтрубные системы, контуры отопления котла. В эту серию входят насосы:
Вестер WCP
WCP 25-40G;
WCP25-40G130;
WCP 32-40G;
WCP 25-60G;
WCP25-60G130;
WCP 32-60G;
WCP25-80G;
WCP32-80G;
WCP50-12F;
WCP50-18F;
WPE25-40E;
WPE25-60E;
WPE32-60E.
Для повышения давления в существующей трубопроводной системе водоснабжения в частных домах используют повышающие насосы серий Вестер WPA:
WPA 15-90;
WPA 20-120.
Повысительные насосы можно использовать в открытых системах водоснабжения, а так же для увеличения напора воды в душе и других узлах водоснабжения непосредственно перед водонагревателями (двухконтурные котлы, газовые колонки, водонагревательные баки), посудомоечными и стиральными машинами.
Системы отопления
Циркуляционные насосы Wester WPE относятся к насосам, имеющим мокрый ротор и ступенчатую регулировку скорости. Они предназначены для применения системах отопления и в установках промышленного масштаба для систем отопления, двухтрубных и однотрубных систем, которые располагаются под полом.

Наименование WPE25-40E WPE25-60E WPE32-60E
Напор воды, м 4 6 6
Макс. производ, м³/час 2,5 3,4 3,4
Макс. раб. давление, бар 10 10 10
Присоединение 1″ 1″ 1 1/4″
Длина для монтажа, мм 180 180 180
Мощность, Вт 5-22 5-45 5-45
tмах перекач. жидкости, °C 110 110 110
Вес, кг 4 4 4

Данные насосы по энергоэффективности относятся к классу «А», имею крепкий чугунный корпус. Внутри находится рабочее колесо, изготовленное из полимерных материалов. Насос запрограммирован на девять режимов безотказной работы.
Циркуляционные насосы серии WCP применяются в промышленных установках и в отопительных системах. Во время циркуляции жидкости в замкнутом контуре цепи отопления повышается теплоотдача самой отопительной системой. Возможно плавное управление системой отопления благодаря ступенчатой регулировке скорости.
Наименование Напор воды, м Макс. производ, м3/час Макс. раб. давл, бар Присоединение Монтажная длина, мм Мощность, Вт tмах перекачивания °C Вес, кг
WCP 25-40G 4 2,5 10 1″ 180 65 110 4
WCP25-40G130 4 2,5 10 1 1/4″ 180 65 110 3,8
WCP 32-40G 4 2,5 10 1 1/4″ 180 65 110 4
WCP 25-60G 6 2,7 10 1″ 180 93 110 4
WCP25-60G130 6 2,7 10 1″ 180 65 110 4
WCP32-60G 6 2,7 10 1 1/4″ 180 93 110 4
WCP25-80G 8 8,5 10 1 1/4″ 182 245 110 5
WCP32-80G 8 10,5 10 1″ 180 245 110 5
WCP50-12F 12 12 6 DN 50 225 550 110 8
WCP50-18 23 23 6 DN 50 250 1100 110 8
Насос Wester WCP32-80G является более мощным и универсальным, нежели остальные модели этой серии. Практически одинаковыми характеристики с этой моделью обладает насос Wester WCP25-80G. Обе эти модели предназначены для циркуляции жидкости в системах отопления. Благодаря качественной сборке и чугунному корпусу, насос относится к высококачественной продукции.
Одним из наиболее мощных насосов серии WCP является насос Wester WCP50-12F. Эта модель оснащена мощным двигателем 550 Вт, что позволяет использовать его для отопительной системы больших частных домов и офисов. Стоит отметить, что у моделей 50-12F и 50-18 одна рабочая скорость.

Системы водоснабжения
Циркуляционные насосы Wester WPA повышающего действия предназначены для увеличения давления в трубопроводных системах различной степени сложности и масштаба. Рассчитаны на максимальное рабочее давление в 10 бар.
Наименование WPA 15-90 WPA 20-120
Напор воды, м 9 12
Макс. производ, м³/час 1,5 3,5
Макс. раб. давление, бар 10 10
Присоединение 1/2″ 1/2″
Длина для монтажа, мм 160 160
Мощность, Вт 120 300
tмах перекач. жидкости, °C 60 60
Вес, кг 2,7 33

Насос Wester WPA 15 90 с гайками совсем недавно появился в продаже насосного оборудования на рынке. Существенное применение получил при строительстве малых частных домов, так как стандартные водопроводные схемы не подходят для маленьких объемов. Данная модель осуществляет стабильную работу водопроводной схемы и постоянное подкачивание воды.
Насос Wester WPA20 120 относится к водяным повышающим насосам циркуляционного действия и оснащен мощным двигателем с мокрым ротором. К отличительным особенностям можно отнести:
небольшой вес и средние размеры;
насос работает в двойном режиме: может включаться только при открытии крана или работать постоянно;
тихая работа;
корпус выполнен из чугуна;
корпус электродвигателя выполнен из алюминия.
Исполнение модельного ряда насосов Wester, а в частности оснащение мокрым ротором, позволило повысить срок службы насосов, снизить расходы на электроэнергию и качественно снизить шумовой эффект. Благодаря своим размерам и маленькому весу, насосы Вестер подходят для монтажа в уже собранную трубопроводную или отопительную сеть.

Изменять или модернизировать конфигурацию существующей линии не требуется. Отличительной чертой такого оборудования является антикоррозийный материал, из которого изготовлены детали насоса. Корпус устойчив к коррозии, так как выполнен из качественного чугуна.
У насосов Вестер существует три режима работы:
Ручной. Приводит насос в постоянную работу.
Авто. В этом режиме происходит полностью автоматическая работа насоса по забору воды.
Выключить. Полностью отключение оборудования.
Модели серии WPA оснащены специальным протоковым датчиком, который позволяет производить включение-выключение в автоматическом режиме при открытии или закрытии насосного крана в водоразборной точке.

Используемые жидкости:
чистые жидкости с неагрессивной и невзрывоопасной средой без содержания минерального масла;
горячая вода;
жидкости, у которых вязкость не превышает 10 мм²/с;
этиленгликоль до 40% концентрации.
Отзывы на дачных, строительных и подобных форумах подтверждают о качестве и надежности повысительных и циркуляционных насосов торговой марки Wester. Дачники и жители частных домов пишут, что в летний сезон, при обильных поливах, падает уровень воды.
Использование повысительных электронасосов позволяет компенсировать недостающее давление. Отмечается, что у насоса не высокий уровень шума, который немного изменяется при переключении режима работы. Важно помнить, что правильный выбор насосного оборудования позволит чувствовать себя комфортно за счет хорошего водоснабжения жилья и уверенности в отопительной системе.

Ремонт насоса Vester 25-40G (видео)
<noscript><img loading='lazy' src='/800/600/http/res.cloudinary.com/lmru/image/upload/LMCode/82206523_tmp.jpg' /></noscript> Vester 25-40G” src=”https://www.youtube.com/embed/7kJ295uchn4?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>
Насос Wester WCP 25-20 в Тобольске: 172-товара: бесплатная доставка, скидка-73% [перейти]
Партнерская программаПомощь
Тобольск
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Электротехника
Электротехника
Продукты и напитки
Продукты и напитки
Промышленность
Промышленность
Мебель и интерьер
Мебель и интерьер
Вода, газ и тепло
Вода, газ и тепло
Сельское хозяйство
Сельское хозяйство
Все категории
ВходИзбранное
Насос Wester WCP 25-20
Циркуляционный насос Wester WCP 25-80G (0-18-0050)
В МАГАЗИНЕще цены и похожие товары
Циркуляционный насос Wester WCP 32-80G (0-18-0060)
В МАГАЗИНЕще цены и похожие товары
Wester Насос циркуляционный WCP 25-60G
В МАГАЗИНЕще цены и похожие товары
2 760
3312
Циркуляционный насос WCP 25-40G 180 мм 220В с гайками, для отопления и теплого пола, Wester 0-18-0010
В МАГАЗИНЕще цены и похожие товары
2 900
3100
Насос Wester WCP 25-40G 130 (с гайками) Тип: Циркуляционный насос, Размер: Длина 20. 000 Ширина
В МАГАЗИНЕще цены и похожие товары
4 110
4110
Циркуляционный насос Wester WCP 25-40G с гайками (180 мм) Тип: Циркуляционный насос, Размер: Длина
В МАГАЗИНЕще цены и похожие товары
2 820
2820
Циркуляционный насос Wester WCP 25-60G с гайками (180 мм) Тип: Циркуляционный насос, Размер: Длина
В МАГАЗИНЕще цены и похожие товары
3 100
3450
Насос Wester WCP 25-60G 180 (с гайками) Тип: Циркуляционный насос, Размер: Длина 20.000 Ширина
В МАГАЗИНЕще цены и похожие товары
3 190
3190
Насос циркуляционный WESTER WCP 32-60G (с гайками) – 180 мм Тип: Циркуляционный насос, Размер:
В МАГАЗИНЕще цены и похожие товары
3 100
3450
Насос Wester WCP 25-60G 180 (с гайками) Тип: Циркуляционный насос, Размер: Длина 20. 000 Ширина
В МАГАЗИНЕще цены и похожие товары
3 190
3190
Насос циркуляционный WESTER WCP 32-60G (с гайками) – 180 мм Тип: Циркуляционный насос, Размер:
В МАГАЗИНЕще цены и похожие товары
2 900
3100
Насос Wester WCP 25-40G 130 (с гайками) Тип: Циркуляционный насос, Размер: Длина 20.000 Ширина
В МАГАЗИНЕще цены и похожие товары
4 110
4110
Циркуляционный насос Wester WCP 25-40G с гайками (180 мм) Тип: Циркуляционный насос, Размер: Длина
В МАГАЗИНЕще цены и похожие товары
2 820
2820
Циркуляционный насос Wester WCP 25-60G с гайками (180 мм) Тип: Циркуляционный насос, Размер: Длина
В МАГАЗИНЕще цены и похожие товары
Насос вихревой LEO EKm 50-1 (25-20)
В МАГАЗИНЕще цены и похожие товары
Wester WCP 32-40G (0-18-0020) циркуляционный насос
В МАГАЗИНЕще цены и похожие товары
Насос для отопления Wester WCP 32-60G
В МАГАЗИНЕще цены и похожие товары
Wester WCP 25-40G 130 мм циркуляционный насос
В МАГАЗИНЕще цены и похожие товары
Wester WCP 25-40G 130 мм циркуляционный насос
В МАГАЗИНЕще цены и похожие товары
142 500
Дренажные насосы типа ГНОМ 25-20 Ex (взрывозащищенный) Бренд: Отечественные насосы, Частота
В МАГАЗИНЕще цены и похожие товары
16 306
Wester WCP 50-12F циркуляционный насос
В МАГАЗИНЕще цены и похожие товары
Wester WCP 25-60G 130 мм циркуляционный насос
В МАГАЗИНЕще цены и похожие товары
75 100
Канализационный насос ЦМК 25-20 Бренд: Отечественные насосы, Частота вращения (об/мин): 3000, Длина
В МАГАЗИНЕще цены и похожие товары
Насос для отопления Wester WCP 25-60G (0-18-0030)
В МАГАЗИНЕще цены и похожие товары
Wester WCP 25-60G (0-18-0030) циркуляционный насос
В МАГАЗИНЕще цены и похожие товары
Поверхностный насос Leo EKm 50-1 (25-20)
В МАГАЗИНЕще цены и похожие товары
Wester WCP 32-60G циркуляционный насос
В МАГАЗИНЕще цены и похожие товары
Насос для отопления Wester WCP 25-80G (0-18-0050)
В МАГАЗИНЕще цены и похожие товары
2 страница из 7
Насос для отопления – правила выбора, установка и рейтинг лучших приборов с описанием и мощностью
1 августа 2017 года
Содержание
1. Что такое тепловой насос
1.1. Устройство циркуляционного насоса
1.2. Разновидность
1.3. Характеристики
1.4. Маркировка
1.5. Как рассчитать мощность циркуляционного насоса для отопления
1.6. Правила установки в систему отопления
2. Купить насос для отопления
2. 1. Беламос
2.2. Даб
2.3. Калибр
2.4. Аквариум
2.5. Кальпеда
2.6. Осьминог
2.7. Вестер
2.8. Грундфос
2,9. Насос для отопления Wilo
3. Как выбрать насос для отопления
4. Видео
5. Отзывы
Многим жителям частного сектора знакомо явление холодных батарей. Происходит это из-за недостаточного давления жидкости в системе отопления. Чтобы решить проблему раз и навсегда, необходимо подобрать водяную нагрузку на отопление, которая монтируется в водопроводе рядом с котлом. Как правильно выбрать устройство? На какие характеристики следует обратить внимание? Какие марки товаров пользуются большим спросом на рынке?
Связанные статьи
Двухтрубная система отопления – схемы и варианты устройства в частном доме, преимущества и недостатки
Бойлер косвенного нагрева – принцип работы и схема устройства, преимущества и обзор моделей с ценами
Трубы полипропиленовые для отопления
Что такое тепловой насос
Отопительные конструкции с естественным водоворотом или рециркуляционным потоком могут быть достаточно эффективными, но только при обслуживании небольших площадей. Для частных домов и квартир с большой площадью рядом с котлом необходимо устанавливать специальное устройство для принудительного движения воды по системе. Циркуляционный отстойник представляет собой технологическое устройство, работающее в кольцевом обогреве, непрерывно перемещая воду по трубам. Его основная задача – обеспечить непрерывную подачу тепла и циркуляцию воды в системе.
Циркуляционное насосное устройство
В упрощенном варианте принцип работы такого технологического устройства основан на взаимодействии двигателя и ротора, который погружен в теплоноситель. Мотор обеспечивает непрерывную подачу жидкости, а ротор помогает преобразовывать кинетическую энергию в потенциальную, благодаря чему в системе создается необходимый уровень давления. Однако во многом качественная и надежная работа циркуляционного насоса в системе отопления зависит от типа устройства и его характеристик.
Виды
Классифицировать отопительные приборы можно не только по марке, но и по характеристикам и принципу работы устройства. Итак, виды циркуляционного осадка условно делят всего на два вида:
Сухой эжектор отличается тем, что роторная часть устройства не контактирует с водой. Такой насос отопления на выходе дает КПД до 85%, но создает изрядный шум, поэтому устройство предпочтительнее устанавливать в отдельных газовых котельных.
Насосы мокрого типа – это устройства, в которых вся подвижная часть находится в постоянном контакте с водой. Теплая жидкость обеспечивает таким технологическим устройствам постоянную смазку деталей и бесшумную работу. КПД мокро-циркуляционных устройств составляет всего 50-65%, поэтому их предпочтительнее устанавливать в частных домах.
Технические характеристики
Чтобы купить циркуляционный насос для отопления, важно хорошо разбираться в его технических параметрах. Не так уж много характеристик, на которые стоит обратить внимание. На самом деле для простого обывателя важными будут только два:
Давление – гидравлическое сопротивление системы. Значение измеряется в метрах и, как правило, устанавливается по значению высшей точки трубопровода.
Производительность – параметр, показывающий, сколько жидкости может переработать устройство в единицу времени. Производительность измеряется в кубометрах в час.
Стоит знать, что эти понятия обратно пропорциональны. Так максимальная мощность электронасоса будет достигнута при нулевой высоте трубопровода, а напор при том же расходе. Благодаря этим основным характеристикам вы сможете подобрать для себя модель с оптимальными параметрами. В то же время принцип выбора устройства – чем производительнее, тем лучше – для достижения высокой производительности, не подходит. Покупка неправильно подобранного агрегата приведет к снижению теплоотдачи и увеличению энергопотребления.
Солнечный коллектор – виды и принцип работы, обзор моделей с описанием, характеристиками и ценами
Электрический котел для отопления: лучшие системы
Фекальный насос – какой выбрать для канализации или выгребной ямы по характеристикам, мощности и стоимости
Маркировка
Прежде чем полностью выбрать насос для системы отопления, стоит ознакомиться и расшифровать буквенно-цифровые обозначения на этикетке агрегата. Как правило, в маркировке циркуляционных насосов для систем отопления делаются следующие характеристики:
Буквы УП – обозначают тип агрегата. В данном случае тираж.
Далее идут буквы S/E, указывающие на способ управления: ступенчатое изменение скоростей или плавная регулировка.
После буквенных характеристик стоят числовые. Первый блок указывает внутренний диаметр в миллиметрах узких патрубков, вторая часть — максимальное давление в дециметрах.
Третий цифровой блок — это миллиметровое значение установочной длины. Этот показатель важен в случае введения устройства.
Кроме того, разные производители могут указывать на этикетке дополнительную информацию: тип материала корпуса, способ подключения к трубам, мощность или класс потребления электроэнергии.
Как рассчитать мощность циркуляционного насоса для отопления
Чтобы насос для циркуляции воды в системе полностью соответствовал требованиям, перед покупкой необходимо произвести расчеты мощности двигателя. Если поставить агрегат со слишком высоким КПД, вода в трубах будет шуметь. Меньшая мощность не обеспечивает должного нагрева. Фактически для правильного выбора насосного устройства необходимо рассчитать две величины:
производительность двигателя;
давление подачи.
Рабочая мощность зависит от общей тепловой производительности системы отопления. Проще говоря, устройство должно перекачивать такой объем жидкости, чтобы ее хватило на нужды всех радиаторов в доме. Для этого необходимо знать точные потребности в ресурсах для полного обогрева здания. Для частных домов площадью 100 квадратных метров это значение составит 10 кВт. Сам расчет следует выполнять по следующей схеме X=3600U(a*c), где:
У – расход тепла на отопление;
А – теплопроводность воды = 4,187 кДж/кг;
В – разница температур между подачей и в обратке. Как правило, условно принимается значение 10-20 градусов.
Правила установки в систему отопления
Чтобы узел подачи воды служил долго, его было удобно обслуживать, при врезке необходимо соблюдать ряд правил:
Для облегчения демонтажа шаровые краны должны быть установлены с обеих сторон агрегата.
Для создания барьера для мелких механических частиц целесообразно установить перед устройством специальный фильтр.
В верхней части обхода целесообразно установить автоматический или ручной воздушный клапан, который позволит удалить из системы скопившийся кислород.
В связи с тем, что установка насосов в систему отопления разных производителей имеет свои отличительные особенности, важно соблюдать направление установки, указанное на корпусе устройства.
Всегда необходимо врезать насос для циркуляции воды в системе отопления мокрого типа горизонтально, чтобы не повредить электродвигатель при работе. При этом клеммы блока всегда должны смотреть четко вверх.
Соединения и резьбовые соединения необходимо обработать герметиками, а между сопрягаемыми деталями поставить прокладку.
Купить насос для отопления
Сколько стоит насос зависит от характеристик агрегата, мощности, а так же страны производства или марки. Самые дешевые варианты производятся в Китае, однако, как показывает практика, такие устройства не самые надежные, хотя и стоят дешево. Для безотказной работы в течение всего гарантийного срока лучше покупать насосы для циркуляционного отопления, проверенные временем – известных брендов. Последующий рейтинг товаров поможет вам определиться с моделью.
Электрокотел Протерм для отопления дома или квартиры
Пол с подогревом
Как выбрать регулятор напряжения для подачи 220 В
Беламос
На российском рынке промышленная компания Беламос является ведущим производителем и поставщиком качественного отопительного оборудования. Особой популярностью среди представителей пользуется следующая модель агрегата поверхностной циркуляции:
Название модели: Беламос BRS 25 / 4G.
Цена: средняя стоимость в Москве, Санкт-Петербурге 1800-2100 руб.
Характеристики: выдерживает нагрев воды до 110 градусов, максимальный напор 4,5 м, пропускная способность 2,8 кубометра воды в час.
Плюсы: возможность установки вертикально/горизонтально, приемлемая цена, тихая работа, хорошее качество сборки.
Минусы: блок управления не герметичен, в комплекте идут гайки не самого лучшего качества.
Мокрая помпа Belamos большей мощности не уступает по качеству своему аналогу:
Название модели: Belamos BRS 32/8G (180мм).
Цена: на Яндекс Маркете от 4738 руб.
Характеристики: напор холодной воды – 8 м, допустимая температура +110/-10 градусов, размеры Ш*В*Г – 15*18*17 см.
Плюсы: есть система регулировки скорости, иду с хорошими гайками и тросиком, крыльчатка из полимера.
Минусы: создает шум.
Dab
Оборудование итальянской компании DAB PUMPS продается в РФ более 30 лет. Кроме того, компания часто проводит акции, благодаря чему оборудование циркуляционных систем можно купить со скидкой очень недорого. Например, часто в продаже можно встретить следующую модель:
Название модели: насос бытовой dab VA 35/180.
Цена: Можно купить у официальных представителей за 3334 руб, при заказе по почте стоимость с доставкой составит около 4000 руб.
Характеристики: производительность – 3 куб.м в час, напор -4,3 м, напряжение сети – 220-230 Вт.
Плюсы: есть защита от перегрева, три скорости вращения ротора.
Минусы: не выявлены.
Калибр
Среди недорогих и надежных китайских товаров можно выделить отопительное оборудование от Калибр. Среди широкого ассортимента агрегатов можно выделить следующее устройство:
Название модели: насосный калибр НЦ – 90 / Б.
Цена: на Яндекс Маркете от 2304 руб.
Характеристики: давление макс. – 6 м, потребляемая мощность – 90 Вт, пропускная способность – 2,4 куб.м/час.
Плюсы: приемлемая цена, экономичное энергопотребление, простота обслуживания и монтажа.
Минусы: при выключении света полностью блокирует систему отопления.
Aquario
Международная компания Aquario создаст конкуренцию любому из вышеперечисленных товаров. Среди широкого ассортимента сложно выбрать особо привлекающие внимание модели, однако, по отзывам покупателей, особого внимания заслуживают:
Название модели: Aquario AC 159-160A.
Цена: 3200 рублей при покупке в интернет-магазинах, при покупке оптом на официальном сайте цена будет снижена.
Характеристики: развивает напор до 9 метров, работает на электричестве мощностью 120 Вт, может перерабатывать до 1,75 кубометров жидкости в час.
Плюсы: есть возможность искусственного повышения давления, высокая производительность, срок службы от 5 до 10 лет.
Минусы: не выявлены.
Покупатели также не прошли мимо другой модели Aquario с более мощными характеристиками:
Название модели: Aquario AC 1512-195A.
Цена: при заказе через интернет 4582 рубля без доставки.
Характеристики: развивает напор внутри системы до 12 м, максимальная пропускная способность – 2,79 куб.м, потребляет мощность до 270 Вт.
Плюсы: подходит для установки в любом положении, двигатель работает бесшумно.
Минусы: завышенная цена при средней производительности.
Calpeda
Крупнейший итальянский концерн по производству насосного и отопительного оборудования представляет следующую продукцию:
Название модели: Calpeda NCE 32-60/180.
Цена: 6316 рублей на сайте olx.
Характеристики: максимальная сила напора – 5м, пропускная способность – 4 куб.м в час работы, выдерживает температуру до 95 градусов.
Плюсы: есть защита от перегрева, товар относится к классу энергосберегающих с маркировкой А.
Минусы: немного шумит при работе.
Кроме того, стоит обратить внимание на аналог производства Calpeda, у которого корпус и внутренние детали выполнены из высококачественных материалов:
Название модели: Calpeda NC3 32-70/180.
Цена: 7354 руб.
Характеристики: расход 4,5 куб.м за 60 минут, максимальный напор жидкости – 70 метров, потребляемая мощность – 136 Вт.
Плюсы: есть возможность установки в водопровод, качественное исполнение.
Минусы: высокая стоимость, можно зафиксировать только в вертикальном положении.
Octopus
BAPHA представляет разнообразную линейку циркуляционных насосных станций, среди которых особенно ярко выделяется:
Название модели: Octopus GPD 25-4S-180.
Цена: от 5500 до 6000 руб.
Характеристики: работа от сети мощностью 160 Вт, выходной напор воды 3,5 метра, производительность в час 3 куб.м жидкости.
Плюсы: бесшумная работа двигателя, небольшой общий вес.
Минусы: трудно найти в продаже, доступен только для горизонтального расположения.
Кроме того, стоит обратить внимание на аналогичный товар этой же фирмы:
Название модели: СПРУТ ГПД 32-8С-180.
Цена: от 8000 до 9000 руб.
Характеристики: напор выдаваемой воды 7,3 метра, производительность в час 10 м.куб.
Плюсы: возможность выбора способа установки, высокая производительность, быстрый прогрев помещения.
Минусы: кроме дороговизны остальных недостатков не выявлено.
Wester
Циркуляционные агрегаты Wester отличаются высоким ресурсом, бесшумностью работы и хорошим качеством изготовления деталей:
Название модели: Wester WCP 25-40G.
Цена: 2127 руб.
Характеристики: Поверхностный насос для отопления пропускает до 2,5 кубометров жидкости, создавая максимально допустимое давление в системе до 4 метров.
Плюсы: возможна установка в любом положении, двигатель работает практически бесшумно.
Минусы: дорого по сравнению с конкурентами.
Другая модель той же фирмы отличается возможностью создания более высокого давления внутри системы отопления:
Название модели: Wester WCP 15-90.
Цена: 3041 руб.
Характеристики: пропускная способность по жидкости до 1,5 куб/час., напор – 9 метров, выдерживает температуру до 60 градусов.
Плюсы: есть функция повышения давления.
Минусы: только вертикальная установка.
Grundfos
Устройства от компании Grundfos, известной в народе под прозвищем «Grundik», отличаются высокой производительностью, долговечностью и качеством:
Название модели: Grundfos UPS 32-80 180.
Цена: купить насос для отопления в частный дом можно за 20983 руб.
Характеристики: может создавать сопротивление до 7,5 метров, имеет производительность 11 кубометров в час, заявленная мощность двигателя 135 Вт.
Плюсы: возможность выбора способа установки, хорошее качество, тихая работа, долгий срок службы.
Минусы: высокая стоимость.
Еще один хороший агрегат от этой же фирмы удивит вас своей быстротой в работе, при этом не создавая посторонних шумов:
Название модели: Grundfos ALPHA2 25-40 180 Тепловой насос.
Цена: ориентировочно 7615 руб.
Характеристики: устройство выдает напор до 4 метров, имеет возможность пропускать до 2,4 кубометров жидкости в час, потребляет мощность 22 Вт.
Плюсы: есть автоматический контроль уровня воды в системе, функция ночной режим и передняя панель управления.
Минусы: не выявлены.
Насос для отопления Wilo
Не хуже по параметрам, чем у конкурентов, этот отопительный прибор от известного бренда Wilo также имеет:
Название модели: Wilo Star-RS 25/4.
Цена: 4087 руб.
Характеристики: насос с мокрым ротором выдает до 4 метров напора и перекачивает до 3 кубометров воды за час работы, заявленная продавцом мощность 22 Вт.
Плюсы: есть регулятор скорости, инструкция.
Минусы: конструкция имеет только вертикальное крепление.
Небольшой насос для отопления wilo отлично справится с задачей при небольшой площади дома или квартиры:
Название модели: Wilo Star-Z Nova.
Цена: можно выбрать и приобрести через сайт за 5759 руб.
Характеристики: создает напор в системе до 0,84 метра, пропускает до 0,36 кубометра воды за час работы.
Плюсы: помогает экономить электроэнергию, хорошо обогревает небольшие помещения, работает бесшумно.
Минусы: высокая стоимость, только вертикальный способ подключения.
Как выбрать насос для отопления
Для принятия правильного решения при выборе циркуляционного насоса необходимо учитывать следующие требования и правила:
Агрегат должен полностью соответствовать полученной мощности расчетов. Вам нужно заранее рассчитать производительность или спросить об этом у наладчика отопления. Ни в коем случае нельзя покупать продукт наобум.
Чтобы насос выдавал заявленное производителем давление, необходимо подобрать устройство исходя из диаметра его трубы. Чем больше диаметр, тем мощнее покупать устройство.
Стоит учитывать внешние погодные условия. Если насосная станция находится в отдельном помещении, то есть вероятность, что агрегат замерзнет.
Видео
Установка циркуляционного насоса GRUNDFOS в систему отопления. Байпасная установка
Отзывы
Максим, 34 года У меня в квартире автономное отопление с циркуляционным насосом greenfield, но я решил поставить Wilo отцу. Отзывы о товаре были хорошие, и в реальности качество не подкачало. Агрегат обрабатывает площадь чуть более 200 квадратов и отлично справляется с задачей: перебоев в работе нет, шума тоже, трубы всегда горячие.
Стас, 45 лет Раньше пользовался домашним циркуляционным насосом Valtek, но в последнее время он стал как-то странно шуметь, а иногда даже вибрировать. Пришлось его продать, а взамен купить небольшой рабочий вестер. В целом покупкой остался доволен, квартиру 87 квадратов отапливает отлично, работы прибора вообще не слышно. Так что все, кто планирует подключить паровую автономность, могут смело ее покупать.
Кирилл, 37 лет Когда в доме установили газовый котел, встал вопрос о выборе насоса. В магазине мне попался компактный аппарат от Vilo Star. Продавец мне сказал, что помогает экономить газ и электричество, работает без перебоев и вообще просто чудо. На самом деле это не так. Да, он быстро прогревает маленькую комнату, но при выключенном свете обогрева нет вообще.
Нашли ошибку в тексте? Выделите его, нажмите Ctrl+Enter и мы это исправим!
Вам нравится статья?
Расскажите, что вам не понравилось? В статье нет ответа на мой вопрос Другой
Расскажите друзьям:
Статья обновлена: 22.05.2019
Циркуляционный насос | Г-н Рутер из Оклахома-Сити
Циркуляционный насос (или рециркуляционный насос) – это особый тип насоса, который используется для циркуляции воды в водопроводной системе. Поскольку они циркулируют жидкость только в замкнутом контуре, им нужно только преодолеть трение в системе трубопроводов (в отличие от подъема жидкости из точки с более низкой потенциальной энергией в точку с более высокой потенциальной энергией).
Циркуляционные насосы, как правило, представляют собой центробежные насосы с электрическим приводом. При использовании в домашних условиях они часто бывают небольшими, герметичными и рассчитаны на долю лошадиных сил, но в коммерческих целях их размер варьируется до многих лошадиных сил, а электродвигатель обычно отделяется от корпуса насоса с помощью механической муфты. . Герметичные блоки, используемые в домашних условиях, часто имеют ротор двигателя, рабочее колесо насоса и опорные подшипники, объединенные и герметизированные в водяном контуре. Это позволяет избежать одной из основных проблем, с которыми сталкиваются более крупные насосы, состоящие из двух частей: поддержание водонепроницаемого уплотнения в точке, где приводной вал насоса входит в корпус насоса.
Мгновенная горячая вода!
Установка циркуляционного насоса для циркуляции горячей воды, чтобы кран подавал горячую воду сразу по требованию. Это экономит время, энергию и воду. В Оклахома-Сити, где экономия воды стала важной в связи с быстрым ростом и урбанизацией населения, циркуляционные насосы становятся популярным решением.
В типичной односторонней водопроводной системе без циркуляционного насоса вода просто подается от водонагревателя по трубам к крану. Как только кран закрыт, вода, оставшаяся в трубах, остывает, вызывая знакомое ожидание горячей воды при следующем открытии крана. Благодаря тому, что г-н Рутер добавил циркуляционный насос и постоянно циркулирует небольшое количество горячей воды по трубам от нагревателя к самому дальнему приспособлению и обратно к нагревателю, вода в трубах всегда горячая, и вода не тратится впустую во время ожидания. .
Циркуляционный насос с термостатическим управлением
Несмотря на то, что большинство этих насосов устанавливаются ближе всего к водонагревателю и не имеют возможности регулировки температуры, значительное снижение энергопотребления может быть достигнуто за счет использования циркуляционного насоса с регулируемой температурой и термостатическим управлением, установленного на последнем приспособлении на петля. Циркуляционные насосы с термостатическим управлением позволяют владельцам выбирать желаемую температуру горячей воды, которая будет поддерживаться в трубах горячей воды, поскольку в большинстве домов в Оклахома-Сити не требуется температура 120 °F (49 °C).°C) градус воды мгновенно из их кранов. Циркуляционные насосы с термостатическим управлением включаются и выключаются для поддержания выбранной пользователем температуры и потребляют меньше энергии, чем постоянно работающие насосы.
В традиционной системе рециркуляции горячей воды используется выделенная обратная линия от точки использования, расположенной дальше всего от бака для горячей воды, обратно в бак для горячей воды. В домах, где эта обратка не была установлена, магистраль холодной воды используется как обратка. Первый из двух типов систем имеет насос, установленный на водонагревателе, в то время как «нормально открытый» термостатический регулирующий клапан устанавливается на самом дальнем от водонагревателя приспособлении и закрывается, когда горячая вода контактирует с клапаном, чтобы контролировать перекрестный поток между горячей и горячей водой. холодные линии. Во втором типе системы используется насос с термостатическим управлением, который устанавливается в самом дальнем от водонагревателя приспособлении. Эти насосы с термостатическим управлением часто имеют встроенный «нормально закрытый» обратный клапан, который предотвращает попадание воды из линии холодной воды в линию горячей воды.
По сравнению со специальной линией возврата, использование линии холодной воды в качестве обратной имеет тот недостаток, что труба холодной воды (и содержащаяся в ней вода) нагревается. Точный мониторинг температуры и активный контроль расхода могут свести к минимуму потери холодной воды в линии подачи холодной воды. Технологические достижения в отрасли позволяют включать таймеры для ограничения операций в определенные часы дня, чтобы уменьшить потери энергии за счет работы только тогда, когда жильцы могут использовать горячую воду. Дополнительные достижения в технологии включают насосы, которые включаются и выключаются для поддержания температуры горячей воды по сравнению с постоянно работающим насосом, который потребляет больше электроэнергии.
Уменьшение потерь энергии и дискомфорта возможно за счет предотвращения случаев сифонирования линии горячей воды в системах циркуляции горячей воды с открытым контуром, которые используют линию холодной воды для возврата воды обратно в водонагреватель. Линия горячей воды Сифонирование происходит, когда вода из линии горячей воды переливается или нагнетается в линию холодной воды из-за разницы в давлении воды между линиями горячей и холодной воды. Использование «нормально закрытого» электромагнитного клапана значительно снижает энергопотребление, предотвращая слив негорячей воды из линий горячей воды при использовании холодной воды. Использование холодной воды мгновенно снижает давление воды в линиях холодной воды, более высокое давление воды в линиях горячей воды заставляет воду проходить через «нормально открытые» термостатические перепускные клапаны и обратные клапаны (которые только предотвращают попадание холодной воды в линию горячей воды). , увеличивая потребление энергии водонагревателем.
Оптимизация циркуляционного насоса
В прошлом циркуляционные насосы работали непрерывно 24 часа в сутки или использовали таймер для планирования времени работы в соответствии с ожидаемыми периодами потребности в горячей воде. В жилых помещениях, где образ жизни жильцов отличается от рутинного, использование 24-часового таймера для планирования работы циркуляционного насоса было бы нецелесообразно. Растущие экологические проблемы требуют более экологичных экологически чистых продуктов, способных удовлетворить потребителей с разным образом жизни.
Мистер Рутер может адаптировать интеллектуальное управление циркуляционным насосом к существующей системе. Это мгновенно добавляет более экологичные возможности управления, такие как; циклическое включение и выключение в зависимости от заданного значения температуры (фиксированное/регулируемое), времени суток, дня недели, нажатия кнопки по требованию, датчика присутствия или звукового датчика и т. д. Минимизация работы циркуляционного насоса экономит ценные ресурсы и окружающую среду.
Парапет Котел Лемакс Патриот 20
Газовый котел Лемакс давно известен потребителям России и постсоветского пространства. Оборудование производства одноименной отечественной компании способно обогреть дом любой площади, главное правильно рассчитать минимальную мощность. Производитель предлагает несколько серий отопителей – с многообещающими названиями Лидер, Патриот, Мудрый, Прайм-В и Вестер Клевер. Каждая серия разрабатывалась для бытовых условий. Все модели имеют русифицированную автоматику, просты в обслуживании и управлении.
О компании
История бренда началась в 1992 году, в подвале города Таганрога. Компания, пройдя путь от мини-фирмы, выросла до крупного завода и заняла стабильные позиции на внутреннем рынке. Оборудование изготавливается на высокотехнологичных линиях, что позволяет выпускать конкурентоспособную продукцию по привлекательным для отечественного потребителя ценам. Котлы Таганрогского завода соответствуют идеальному соотношению формулы цена-качество.
Преимущества
Судя по отзывам, продукция Таганрогского завода вызывает у пользователей больше положительных эмоций, чем отрицательных. Он действительно заслуживает похвалы с точки зрения дизайна, производительности и экономичности. К его преимуществам относятся:
Высокий КПД – 90-92%. Это хорошая характеристика для бытовых газовых приборов.
Внешняя привлекательность – обогреватели отличаются эргономичным дизайном и красиво смотрятся в современных интерьерах.
Безопасная эксплуатация – предусмотрена надежная, многоступенчатая система защиты.
Простое подключение.
Долгий срок службы – при правильной эксплуатации и своевременном уходе они могут проработать четверть века. Гарантия 3 года.
Напольные модели
Напольные устройства составляют львиную долю выпускаемой производителем продукции. И спрос на них больше среди потребителей. Такие версии обычно используют для отопления частного дома – им нужна большая мощность и надежность. Настенные варианты чаще выбирают владельцы квартир – но они не могут конкурировать с европейскими брендами. Принцип работы прост – встроенная в корпус горелка нагревает теплообменник системы отопления и горячего водоснабжения – при наличии второго контура. Циркуляция теплоносителя – естественная (энергонезависимая) или принудительная (энергозависимая). Используется пьезорозжиг. Напольные газовые обогреватели доступны с теплообменниками:
Со сталью. Толщина – 2 мм. Стальные одноконтурные котлы напольного типа энергонезависимы и работают только на отопление. Двухконтурные – одновременно нагревают воду для бытовых нужд. Модели экономичны – расход газа практически такой же, как у Вайланта.
С чугуном. Толщина – 4 мм. Чугунный одноконтурный котел отопления имеет лучшие характеристики во всем модельном ряду Лемакс. Чугун устойчив к агрессивным средам, не боится перегрева. Тип теплообменника – секционный. Производитель VIADRUS (Чехия).

Процесс монтажа
Монтаж парапетного газового котла осуществляется в следующие этапы:
площадь равна проекции котла на стену.
В стене делается отверстие в соответствии с диаметром дымохода. Необходимо предусмотреть расположение трубы с небольшим уклоном в сторону улицы для стока конденсата.
В полученное отверстие вставляется коаксиальная труба и закрепляется. Следует проверить наличие определенного уклона. Например, для стены в полтора кирпича снаружи труба должна быть на 4 мм ниже, чем внутри.
В соответствии с положением установленного дымохода на стене отмечаются места для крепления. Затем сверлятся отверстия и крепятся крепежи на стену.
Котел, в зависимости от модели, может быть настенным или напольным.
Трубное соединение прикреплено к блоку. Устанавливаются нагревательные секции.
К патрубкам котла подключаются трубопроводы отопления и водоснабжения (в зависимости от модели).
Подключение газа к устройству и первый запуск должен выполнять специалист по газу.
В зависимости от модели устройства некоторые элементы установки могут незначительно отличаться.
Внимание! Для того, чтобы теплообменник парапетного узла проработал как можно дольше, рекомендуется установить фильтр на трубу подвода водопроводной воды.
Навесные модели
Настенный ассортимент скромнее. Все модели энергозависимы. Автоматика – сделано в Италии. Заводские настройки. В процессе эксплуатации ничего регулировать не нужно. Главное, обеспечить стабильность напряжения. Автоматика при желании подключается к блоку выносных термостатов. Имеется защита от:
перегрева;
тушение огня;
образование сажи;
обратная тяга.
Минус – нет защиты от замерзания и заклинивания насоса. Модулирующая горелка, как и автоматика, итальянская. Принцип модуляции позволяет экономить газ и повышает эффективность устройства. Подключение классическое. Требуется подключение к обычному дымоходу.
Монтаж котлов “Лемакс”
Основные узлы любого газового обогревателя:
Газогорелочный блок – горелка (POLIDORO, Италия), фитиль (запальник), пьезорозжиг. При нажатии на кнопку активируется пьезоэлемент, и с его помощью поджигается фитиль. Основная горелка зажигается пилотом.
Теплообменник. Трубчатого типа, форсунки подключаются к системе отопления. В нем нагревается охлаждающая жидкость. При наличии горячего водоснабжения необходимо учитывать, что при включении режима водонагревателя система отопления перестает работать.
Автоматизация. Плата управления и датчики от NordGas. Газовый клапан Сит.
Емкость расширения CIMM.
Циркуляционный насос Wilo.
Компания самостоятельно разрабатывает схемы расположения элементов и узлов, инструкции по эксплуатации, расширяет сеть сервисных центров. Бренд неоднократно становился лидером продаж среди напольных котлов для автономного отопления частных домов и производственных помещений.
Принцип работы парапетного газового оборудования
Горелочное устройство зажигается фитилем или запальником.
Дымовые газы выделяют тепло, которое нагревает котел.
Водопроводная вода с помощью циркуляционного насоса или при естественной циркуляции при нагреве выходит из котла и поступает в отопительные приборы, расположенные в жилых, общественных или производственных помещениях.
Процесс сжигания газа будет продолжаться до тех пор, пока вода в контуре отопления не нагреется до заданного уровня, после чего он будет автоматически отключен газовым краном, установленным перед котлом.
Фитиль продолжает работать и снова зажигает горелку, когда температура воды в системе отопления падает.
Плюсы и минусы парапетных котлов:
Использование внутри помещений.
Доступные цены.
Малые геометрические размеры установки.
Скорость и простота монтажных работ.
Можно использовать без установки дополнительных радиаторов.
Большой диапазон мощностей.
Недостаток только один – волатильность.
Установка
Нарушение правил установки приводит к поломкам и неисправностям. Рекомендуется доверять установку профильным специалистам. Требования к установке отопителей Lemax ничем не отличаются от обычных, но есть нюансы, которые важно учитывать:
В блоке автоматики находится датчик тяги. Если продукты сгорания не будут отводиться достаточно интенсивно, горелка отключится. При монтаже необходимо предусмотреть создание условий для тяги. Производитель советует подключать устройство к дымоходу из сэндвич-труб.
Вам не нужно тратить время и деньги на подключение и запуск – все просто и быстро. Настройки, как было сказано выше, заводские, а регулировка механическая.
Блок автоматики
Ключевую роль здесь играет газовый клапан. Он управляется аналоговыми датчиками (в энергонезависимых версиях) или электронными контроллерами, которые получают данные от электронных датчиков (в энергозависимых версиях).
Клапан комбинированного типа собирается из двух клапанов – простого и электромагнитного. Первый удерживается в открытом состоянии пружиной. Во время пуска второй клапан открывается нажатием на кнопку — для зажигания фитиля. Держится некоторое время – запальник прогревает специальный элемент, реагирующий на нагрев. Этот элемент начинает генерировать электрический ток – он держит электромагнитный клапан открытым, пользователь может отпустить кнопку. Когда воспламенитель продуется, термоэлемент остынет – прекратится генерация электрического тока, электромагнитный клапан закроется. Другой клапан – с пружиной, закроется после сигнала от датчиков тяги и температуры.
Что такое парапетный котел
Корпус котла изготовлен из стали толщиной 3 мм, окрашен специальным огнеупорным антикоррозийным напылением, что обеспечивает его стойкость к механическим и коррозионным воздействиям.
Основные элементы котла:
Топка закрытого типа;
Горелка газовая с запальником;
дымоход коаксиальный;
два отопительных контура с независимыми котлами из меди и стали.
Блок управления: датчики давления и тяги, термометры и термопары, предохраняют котел от перегрева. При падении тяги в топке до 0 мм.в.ст котел моментально начинает перегревать воду, при повышении температуры выше 65С сигнал с таблички пойдет на запорное устройство, оно отключит подачу воды. газа, и горение прекратится.
Термопара под воздействием тепла от газового пламени создает небольшое напряжение, которое приводит в действие газовый клапан. При отсутствии горения напряжение в нем падает до 0 В, клапан моментально перекрывает подачу газа в котел.
Возможные неисправности
Оборудование таганрогских производителей, несомненно, требует доработок. Часто возникают проблемы с подогревом воды – приборы не могут обеспечить пользователей нужным количеством горячей воды в требуемом объеме. Поэтому выгоднее купить одноконтурный прибор, а к нему уже подключить БКН – бойлер косвенного нагрева. Также можно выбрать навесной или парапетный (с закрытой камерой сгорания) котел. Возможные проблемы:
Горелка самопроизвольно отключается. Причиной этого может быть недостаточная тяга или поломка термостата.
Пахнет газом. Возможно, течь из-за плохих прокладок в резьбовых соединениях – нужна замена.
Длинное красно-оранжевое пламя. Горелки забиты или недостаточная тяга.
Охлаждаемые батареи с горячим котлом – не хватает теплоносителя или допущены ошибки монтажа.
Выбор места для установки блоков парапета
Газовые котлы Парапет устанавливаются так же, как и обычные в нежилых помещениях: кухня, холл, коридор. Их размещают только на внешней стене дома. Если стены построены из горючего материала, то расстояние от них до трубы должно быть не менее 20 см. Поверхность со стороны котла и трубы должна быть защищена огнеупорными материалами.
…
Коаксиальный дымоход не должен располагаться рядом с другими фасадными элементами или объектами. Допустимое расстояние до дымохода около 30 см. Дымоход не должен выходить на балкон, лоджию или под навес.
Все о парапетных газовых котлах здесь
Одноконтурные парапетные газовые котлы – чем они отличаются от традиционных агрегатов
Лучшие парапетные газовые котлы
Дымоход не должен мешать проходящим через стену людям или соседям, которые курят в окно .
Для агрегатов мощностью до 7 кВт допускается размещение трубы на расстоянии 25 см от окна. Если котел мощнее, то 50 см.
…
При расположении газового котла на первом этаже высота установки трубы не может быть менее 0,5 м. А если на выходе из дымохода предусмотрен проход для людей, его высота должна быть от 2,2 м.
От балконов и других элементов, выступающих более чем на 40 см, допускается размещение трубы не ближе 2 м (при единичной мощности более 7 кВт – 3 м).
Дымоход должен располагаться таким образом, чтобы обеспечить свободный доступ к нему, необходимый для обслуживания и обслуживания дымохода.
В помещении возле газового котла не должно быть легковоспламеняющихся предметов, допустимое расстояние до них 30 см.
Вблизи панели установки и ее запорной арматуры необходим свободный доступ 1 м для управления, эксплуатации и ремонта.
Сервисная служба
Некоторые неисправности, выявленные в процессе эксплуатации, можно устранить самостоятельно:
Проблемы с датчиком тяги. Может вызвать аварийное отключение при отличной тяге. Ложное срабатывание происходит из-за окисления контактов – их нужно зачистить. Если датчик полностью сломан, его легко заменить новым.
Проблемы с зажиганием. Зажигание не происходит из-за слабого горения фитиля. Как исправить ситуацию? Установите необходимую мощность пламени. Подробно об этом можно прочитать в инструкции. Также к оборудованию прилагается схема подключения и техпаспорт.
Практически в любом специализированном магазине можно купить узлы и детали, подлежащие замене. Ремонт может производиться только уполномоченным сотрудником.
Особенности эксплуатации котлов “Данко”
Согласно инструкции котел должен вводиться в эксплуатацию только после приемки специалистами газовой службы, а также после дачи ими указаний. помните, что ремонт и техническое обслуживание оборудования должны производить только квалифицированные специалисты с соответствующим разрешением.
При покупке оборудования обязательно учитывайте проект, разработанный газовой службой, в котором указана необходимая мощность и тип агрегата.
При эксплуатации котла Данко соблюдайте следующие правила техники безопасности:
обслуживание должно производиться только лицами, прошедшими надлежащий инструктаж;
при поломке оборудования перекрыть краны;
при появлении запаха газа перекрыть газовый кран, открыть окна и вызвать аварийную службу;
оборудование должно содержаться в исправном рабочем состоянии и содержаться в чистоте;
периодически прочищать дымоход;
раз в неделю проверять наполнение системы по наличию воды в расширительном бачке;
после окончания срока службы оборудования вызвать специалиста для решения вопроса о возможности его дальнейшего использования.
Обзор моделей
Производитель предлагает несколько линеек, в которых представлены все возможные конструкции котлов – атмосферные и парапетные, одноконтурные и двухконтурные, стальные и чугунные, напольные и навесные.
Wester smart
Линейка из четырех моделей атмосферных конвекционных котлов, отличающихся только показателями мощности. Wester Clever 20/30 отличается высокой теплоотдачей, теплоноситель на выходе нагревается до 90°С. Характеристики Wester Clever 30:
• КПД – 90%.
• Мощность нагрева – 34 000 Вт.
• Вес 85 кг.
• ВxШxГ – 961x470x556 мм.
• Расход топлива – 1,75 м3/ч.
Wester Clever 40 – имеет более высокую пропускную способность. Расходует топлива – 2,5 кубометра в час. Тепловая мощность 45000 Вт. Весит 110 кг. Самый мощный представитель серии — Wester Clever 61.
Может работать автономно или подключаться к сети. Максимальный расход газа 3 куб.м. м/ч. Работает без перебоев даже при давлении 6 мбар.
Премиум
Устанавливаются в помещениях с дымоходами. Диапазон мощностей в линейке – от 8 до 100 кВт. Существуют модификации с одним и двумя контурами. Универсальный – можно подключать с любой стороны – слева или справа. Автоматическое регулирование интенсивности огня. Изготовлен из стального листа толщиной 2 мм. Теплообменники обработаны антикоррозийными средствами. Предусмотрены устройства, препятствующие выдуванию пламени. Как пример — Премиум 16:
Эффективность 90%.
Одноконтурный. Атмосферный тип.
Летучий.
Теплопроизводительность 16 000 Вт.
Вес – 55 кг.
Обогрев до 160 м².
Для обогрева больших площадей подходят котлы Премиум 70-100 кВт. Это мощные устройства весом до 250 кг.
Premium Nova — модернизированная версия линейки Premium. Есть автоматическая система, поддерживающая заданные параметры. Предусмотрена регулировка давления охлаждающей жидкости.
Патриот
Возможна работа с любым типом вентиляции – естественной или принудительной. Парапетные и настенные версии могут быть установлены в квартирах. Продукты сгорания удаляются через коаксиальный дымоход. Теплообменник обработан антикоррозийным составом. Мощность 6-20 кВт. Имеются инжекторные мини-горелки и защита от перегрева. Характеристики Премиум-12,5:
• КПД – 87%
• 12,5 кВт.
• Установка парапета.
• Нелетучий.
• Топка закрытая.
• 50 кг.
Wise
Материал – чешский чугун (4 мм). Идеальное соотношение объема теплоносителя к массе и площади теплообменника. Им не страшны скачки температуры и давления газа. При желании перейти на сжиженное топливо. Также возможно подключение баков косвенного нагрева, термостатов, дистанционных систем климат-контроля. Тепловая мощность в линейке – от 16 до 60 кВт. Параметры Wise 35:
• Одноконтурное устройство. Установка пола.
• Открыть топку.
• Теплопроизводительность 35 000 Вт.
• КПД – 90%.
• Есть автоподжиг.
• 141 кг.
Эксплуатация и настройка
Эксплуатационные требования подробно описаны в руководстве пользователя, которое необходимо внимательно прочитать перед использованием устройства.
Залог успешной эксплуатации – грамотный и качественный монтаж. Напольные модели устанавливаются на негорючую подложку (слой асбеста, поверх которого уложен металлический лист), а настенные котлы подвешиваются на кронштейны, закрепленные анкерными болтами.
Для установки пригодны только прочные несущие стены, временные и гипсокартонные перегородки для подвески запрещены.
Настройка котла заключается в корректировке заводских настроек с целью повышения эффективности и стабильности работы.
Регулировка котла должна производиться специалистом гарантийной мастерской. … Самостоятельное выполнение работ может привести к повреждению устройства.
Кроме того, самовольная работа с газовым оборудованием является правонарушением и может быть наказуема в рамках компетенции газовой службы.
Скачать инструкцию
Скачать инструкцию для газового котла Данко.
Лидер
Оборудование с чугунными теплообменниками.
