Желание перемонтировать систему отопления из естественной циркуляции в принудительную, всегда сопровождается необходимостью установки насосного оборудования. В этом случае возникает вопрос «как подключить насос Грундфос к электричеству». Что выполнить монтаж качественно, необходимо применить один из распространенных способов.

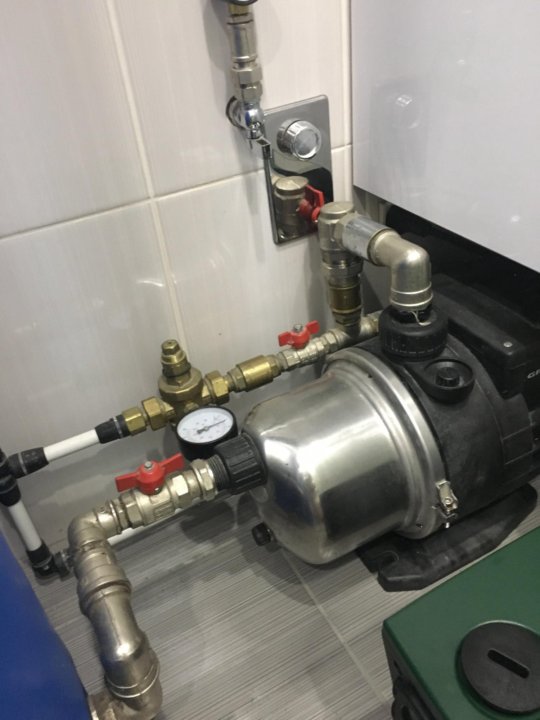

Насос в системе

Способы подключения насоса Grundfos

Подключение насоса Грундфос к электричеству может выполняться различными способами. Выбирают его с учетом того, в каком месте размещено устройство и каковы особенности обогреваемого помещения.

Чтобы выполнить подключение насоса Грундфос к электросети на 220 В, нужно использовать один из предложенных способов:

• Подключение насоса Grundfos производится напрямую к источнику электрического питания (розетке или напрямую к проводке).
• Прибор можно подключить к источнику бесперебойного питания. ИБП в свою очередь имеет постоянное подключение к электрической сети.

Первая схема подключения насоса Grundfos наиболее распространена среди пользователей из-за своей простоты и экономичности использования. Однако при неожиданном отключении электроэнергии явное преимущество имеет второй вариант, так как ИБП способно поддерживать работу электрических приборов еще некоторое время.

Купить циркуляционный насос и другое необходимое оборудование для системы отопления можно в нашем интернет-магазине.

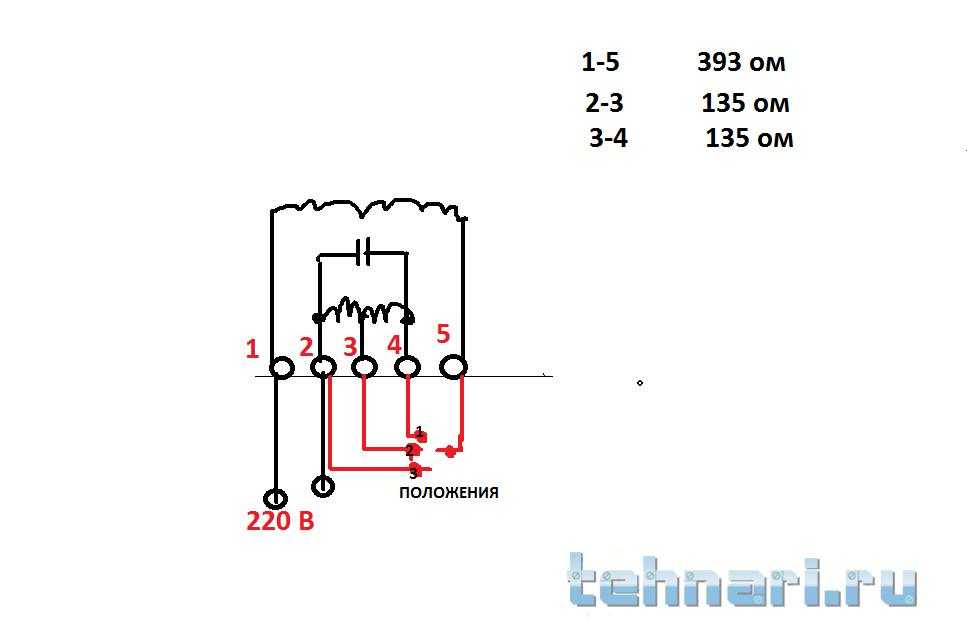

Схема насоса Grundfos

Внимание! В случае если отключение электричества в районе является большой редкостью и, как правило, сопровождается оповещениями, то схема подключения насоса Грундфос с ИБП не актуальна.

Это же правило относится, если в частном доме имеется дополнительный источник питания, на случай отключения электричества (например, генератор).

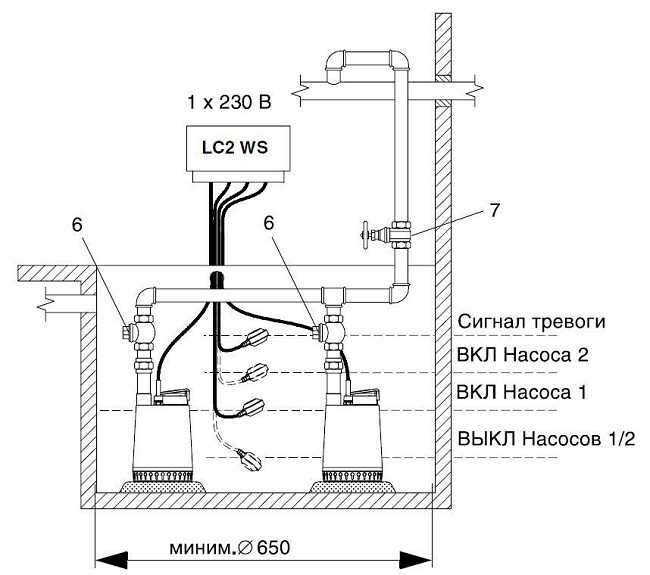

Сдвоенная модель

Как подключить насос Grundfos к электричеству при помощи кабеля и вилки

Для работы потребуется установка электрической розетки недалеко от устройства. Выбирается одинарная, чтобы подключение сторонних приборов не мешало нормальной работе прибора.

Некоторые модели насосов комплектуются производителем электрическим кабелем с вилкой, что является явным преимуществом. В противном случае придется доукомплектовывать прибор необходимыми элементами.

Так как в комплектацию с прибором входит трехжильный провод, то это говорит о необходимости проведения заземления, если такого нет в частном владении. Заземление необходимо для обеспечения безопасности при использовании прибора.

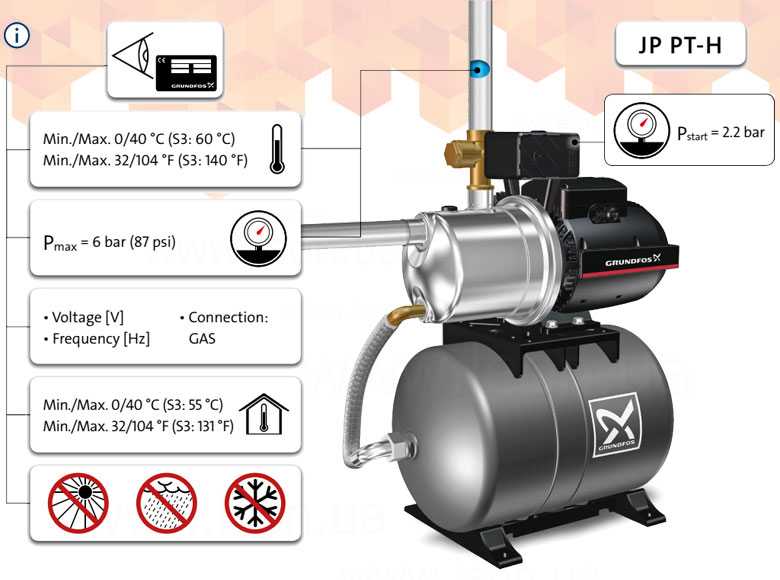

Насос с проводом в комплектации

Внимание! Контакт корпуса насоса с оголенным участком провода под напряжением 220 В способствует переносу напряжения на внешнюю обшивку. Случайное прикосновение к такому оборудованию может привести к летальному исходу.

Схема подключения циркуляционного насоса Grundfos трехфазного к заземлению:

• Если в частном доме или квартире уже имеется заземляющая жила, то процесс подключения очень прост. Достаточно отыскать нужный провод и выполнить подключение зеленого провода от устройства к проводу с помощью клемм быстро-контакт.
• Если в квартире нет заземляющего кабеля, осмотрите щиток на площадке и произведите подключение через него.
• В случае если первые два варианта не подошли, то можно подключиться к молниеотводу, расположенному на крыше дома. Он имеет самостоятельное подключение к заземляющему контуру.
• На крайний случай, если установка прибора проводится в частном доме, то возникнет необходимость в самостоятельном обустройстве заземляющего контура. Для этого на земле монтируется треугольник из металлической проволоки на северной стороне здания. Контур вкапывается в землю и подключается к дому через металлическую полоску.

Заземляющий контур

Стационарное подсоединение

Отличие от предыдущего варианта лишь в том, что подключение осуществляется без использования вспомогательных средств – в данном случае это были электрические вилка и розетка. Но при стационарном подключении необходим монтаж устройства защитного отключения. Прибор можно заменить однополюсным автоматом, пустив через него жилу с фазой. Даже при таком способе установки насоса не нужно игнорировать подключения к заземлению.

Подключение через ИБП

Предпочтительнее всего использовать именно этот способ, но в некоторых случаях он не целесообразен. Независимая работа системы в случае отключения электричества, всегда лучше, чем ее остановка. Исходя из мощности циркуляционного насоса подбирается устройство ИБП.

В видео рассказывают, как подключить циркуляционный насос Grundfos

Коротко о главном

Ознакомившись со всеми возможными методами подключения к электрической сети, необходимо самостоятельно остановить выбор на наиболее подходящем из них исходя из индивидуальных условий эксплуатации прибора. Если на первом месте стоит функциональность и качество обслуживания, то лучше выбрать подключение через ИБП. При нецелесообразности использования ИБП стоит остановить выбор на прямом подключении в сеть или через розетку.

Какой способ подключения насоса Grundfos выбрали вы?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Наш сайт использует файлы cookie, чтобы улучшить работу сайта, повысить его эффективность и удобство. Продолжая использовать сайт akvahit.ru, вы соглашаетесь на использование файлов cookie.

Как подключить циркуляционный насос к электросети

Для правильной работы любому циркуляционному насосу требуется фаза, рабочий ноль и заземление (защитный ноль), соответственно схема подключения насоса к электросети выглядит следующим образом:

Довольно подробно стандартную схему подключения циркуляционного насоса, а также схемы подключения насоса через термостат и источник бесперебойного питания (ИБП), мы рассматривали в статье «Схема подключения циркуляционного насоса».

Обычно применяется два основных способа подключения насоса к электросети:

1. Подключение через вилку, включаемую в розетку

Выполняется электропроводка до насоса и на конце устанавливается стандартная розетка, неважно наружная или внутренняя.

При этом к насосу подключается кабель с вилкой, например типа SHUCKO или другой, обязательно с защитными контактами зазелмения.

 Затем вилка включается в розетку и тем самым обеспечивается питание циркуляционного насоса.

2. Подключение напрямую

Выполняется электропроводка до места установки циркуляционного насоса и этим же кабелем, без каких-либо лишних соединений, производится подключение.

Каждый из этих способов имеет свои недостатки и преимущества и выбирается один из них в зависимости от конкретных обстоятельств. В качестве примера установки, будет использован вариант подключения циркуляционного насоса к электросети напрямую.

Итак, у нас имеется:

1. Установленный в отопительную систему дома циркуляционный насос GRUNDFOS UPS 25-40

2. Выполнена скрытая электропроводка до насоса, по следующей схеме:

Питающий кабель, в защитной ПВХ гофре, выходит из стены, в месте подключения.

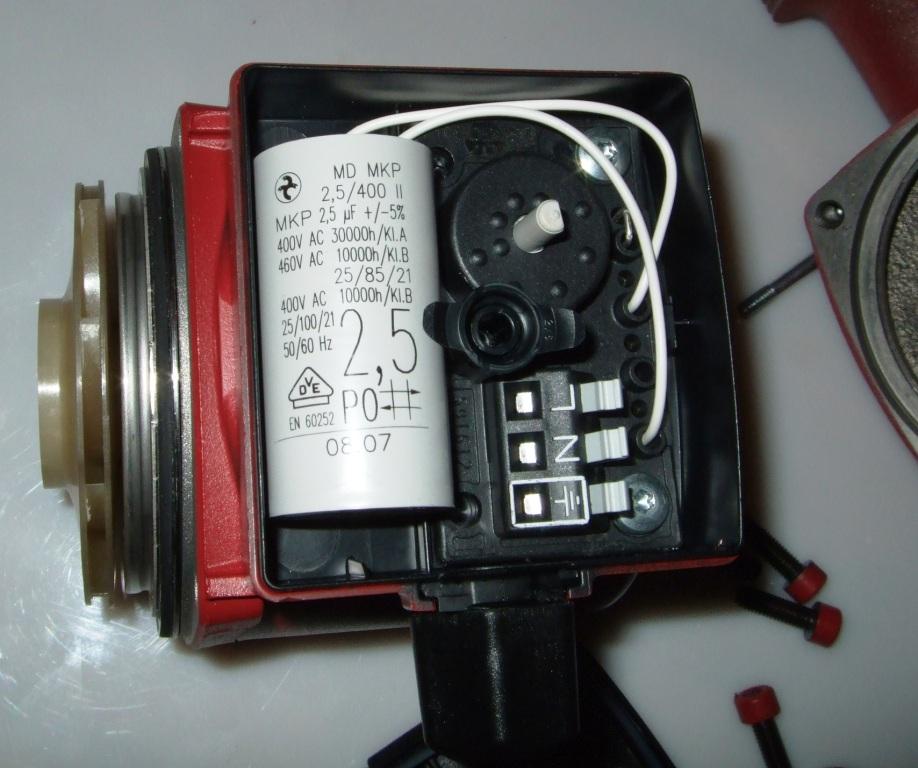

В первую очередь снимаем пластиковую крышку с клеммной коробки насоса. Для этого необходимо открутить один винт, расположенный в её центре.

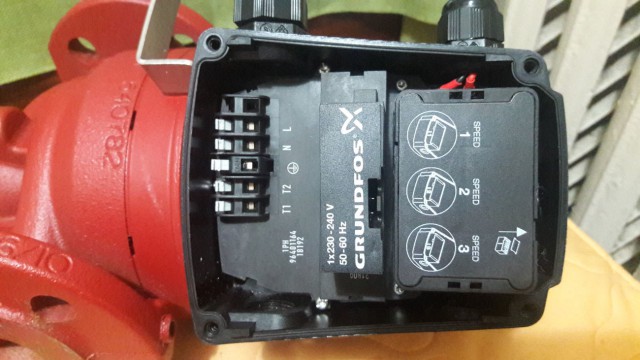

В результате мы получаем доступ к клеммам для подключения насоса к сети, а также к кабельному вводу, через который питающий кабель попадает в клеммную коробку.

Скручиваем с кабельного ввода насоса пластиковую накидную гайку – колпачок и одеваем её на питающий кабель, как показано на изображении ниже

После этого, просовываем конец питающего кабеля через кабельный ввод клеммной коробки насоса и затягиваем гайку-колпачок. Не стоит натягивать питающий кабель, лучше всего сделать из него небольшую петлю вниз, чтобы в случае какой-либо протечки, вода, побежав по кабелю, не попадала в клеммную колодку, а стекала вниз.

Подготавливаем питающий кабель к подключению к клеммам циркуляционного насоса. Для этого обрезаем кабель по длине, снимаем его поясную изоляцию и зачищаем концы жил на 5-7мм, как показано на изображении ниже.

В циркуляционном насосе GRUNDFOS UPS 25-40 установлены пружинные клеммы, поэтому для того, чтобы подключить жилы питающего кабеля, необходимо просто надавить на рычаги под каждой из них.

Еще раз напомню, что порядок подключения проводов указан в схеме, в начале статьи. Если вы запутались с маркировкой клемм, обязательно ознакомьтесь с моей статьей «Обозначения N и L в электрике»

Теперь, когда подключение выполнено, осталось установить обратно защитную крышку клеммной коробки и затянуть крепежный винт.

На этом подключение циркуляционного насоса к электросети завершено. Проверять работу насоса рекомендуется в полностью готовой, заполненной теплоносителем отопительной системе.

Если же у вас остались вопросы по подключению циркуляционного насоса к электросети, есть какие-то дополнения или замечания к материалу, обязательно пишите в комментариях к статье, будем разбираться вместе!

Установка погружного насоса Grundfos SQFlex

Загрузка… Пожалуйста, подождите… Погружной насос v3.pdf

Одна из причин, по которой солнечный водяной насос Grundfos SQFlex идеально подходит для автономной работы , заключается в том, что его легко установить, если выполнить несколько основных шагов.

Предметы, которые вам понадобятся в дополнение к погружному насосу:

• Черная полипропиленовая труба, соединители и хомуты. Используйте 1 дюйм для 3 SQF или 6 SQF. Используйте 1¼ дюйма для 11 SQF и 25SF. Используйте 2 дюйма для 40 кв. футов и 75 кв. футов. Не обязательно использовать жесткую стальную трубу.
• Канат, 1/2”. Полиэтиленовая веревка работает хорошо, не используйте манильскую веревку, она через некоторое время развалится. Купите больше веревки, чем глубина вашего колодца. Используйте хороший крепкий узел, если вам нужно связать куски веревки вместе.
• Рулон черной ленты.
• Прочный крюк с проушиной на устье колодца или рядом с ним, чтобы привязать к нему веревку.
• Кабель для погружного насоса, калибр 10, 2-жильный с заземляющим проводом.
• Соединители подводных кабелей и термоусадочная трубка для крепления кабеля насоса к подводному кабелю. См. «Как использовать специи для подводного кабеля».

Процедура:

1. Положите насос рядом с устьем скважины.
2. Раскатайте трубу, канат и кабель рядом друг с другом, начиная с устья скважины. Измерьте их, чтобы убедиться, что у вас достаточно воды, чтобы добраться до уровня воды в колодце.
3. Присоедините трубу, веревку и кабель к насосу. Используйте подводные кабельные специи для кабельных соединений.
4. Обмотайте трубу, веревку и кабель черной лентой.
5. Создайте место для закрепления веревки возле устья колодца. Подойдет прочный крюк на устье колодца или на крышке колодца.
6. Для неглубоких колодцев опустите насос и узел троса/трубы/кабеля в колодец. Это может занять два или более человека, потому что это тяжело. Один человек у устья скважины, а другой человек в качестве страховщика на конце каната. Наденьте кожаные перчатки, чтобы не обжечься веревкой.
7. Если вам нужно опустить насос более чем на пару сотен футов, вы должны использовать лебедку или прочный шкив, прикрепленный к грузовику, для управления тросом. Положите стальную бочку боком на устье колодца и пропустите по ней узел трос/труба/кабель, чтобы уменьшить защемление и истирание, когда трос/труба/кабель входит в колодец. Для этой техники вам понадобится больше веревки.
8. Когда насос окажется на нужной глубине, привяжите веревку к крюку.

Черную полипропиленовую трубу можно использовать для выходной трубы погружного насоса Grundfos SQFlex.	Используйте четыре хомута, чтобы соединить два куска полиэтиленовой трубы.	Используйте бочку на устье скважины, чтобы уменьшить перекручивание трубы.
