Куда правильно устанавливать циркуляционный насос
Чаще всего насос устанавливают, исходя из соображений удобства монтажа и обслуживания при эксплуатации. При этом не учитывается место установки расширительного бачка, хотя это важно для надежной и экономичной работы системы отопления частного дома.
Доводы в пользу установки насоса на обратку
Сторонники установки насоса на обратке называют следующие преимущества:
- Поскольку температура воды в обратке ниже, то ресурс работы насоса больше.
- КПД выше, т. к. производительность насоса выше из-за увеличения плотности воды.
- Вероятность возникновения кавитации низкая.
Разбор и обоснования выбора места для установки циркуляционного насоса
Первый довод не состоятелен, т. к. современные насосы рассчитаны на температуру рабочей жидкости до 110 градусов Цельсия, а в системах отопления частных домов она не поднимается выше 70 градусов Цельсия.
КПД не изменяется при разнице температур подачи и обратки в 20 градусов Цельсия и увеличении плотности воды всего на 0,5%.
Да, при установке насоса на обратке, т. е. ниже по высоте, на него действует большее гидростатическое давление и вероятность кавитации снижается. Но в современных отопительных системах с их постоянным избыточным давлением при правильном выборе насоса кавитация исключается в принципе.
Те же, кто за установку насоса на подаче, ссылаются на производителей, которые на схемах монтажа указывают расположение насоса на линии подачи без объяснения причин.
Циркулярные насосы на Али Экспресс со скидкой – http://alii.pub/67usux
Мы уже отмечали, что место установки насоса не принципиально. Но в некоторых случаях это становится очень важным. Посмотрим горизонтальный отопительный контур, в котором давление 1 кг/ кв.см. Если насос выключен, то давлением в нем везде будет одинаковым.
Включение насоса изменит эпюру давления: на выходе оно увеличится (Р2), на входе – уменьшится (Р1). Разница (Р2 – Р1) есть напор, создаваемый насосом, для организации циркуляции в системе.
В точке подключения расширительного бака давление не меняется и остается равным независимо от включения или выключения насоса.
Эту точку называют точкой постоянного давления или нейтральной точкой.
Во всех остальных точках давление при циркуляции воды изменяется. Оно уменьшается от Р2 до точки постоянного давления из-за гидро-сопротивления, но все равно остается выше 1 кг/ кв.см. За нулевой точкой и до Р1 оно будет меньше 1 кг/кв.см.
Значит, в нейтральной точке давление, которое создает насос в системе, изменяется по знаку. До нее насос создает сжатие и перекачивает воду, за ней – разряжение и всасывает воду.
Т. к. расстояние между расширительным бачком и входом в насос небольшое, то падение напора в сравнении с исходным оказывается незначительным.
Если поменять местами насос и бачок, то картина изменится. Зона повышения давления будет только на малом участке от выхода насоса Р2 до бачка. На всех остальных участках оно будет ниже исходного давления 1 кг/ кв.см.
Если дом в два этажа, то в дальних батареях второго этажа из-за падения напора в зоне всасывания будет происходить газовыделение.
Когда давление опустится еще ниже, начнется подсасывание воздуха по воздухоотводчику и соединениям.
Устранить эти проблемы можно, если повысить общее давление в контуре, но при этом расширительный бак потеряет эффективность. Второй путь – перенос бака туда, где давление наименьшее, т. е. на верхний этаж, что многим не понравится.
Итак, наиболее верно устанавливать насос сразу после расширительного бака по ходу течения воды. Тогда вся система будет иметь избыточное давление в зоне нагнетания, исключается парообразование и подсос воздуха извне.
Итог
Нет никакой разницы, где ставить насос – на подаче или на обратке, но есть разница – до или после расширительного бака.
Смотрите видео

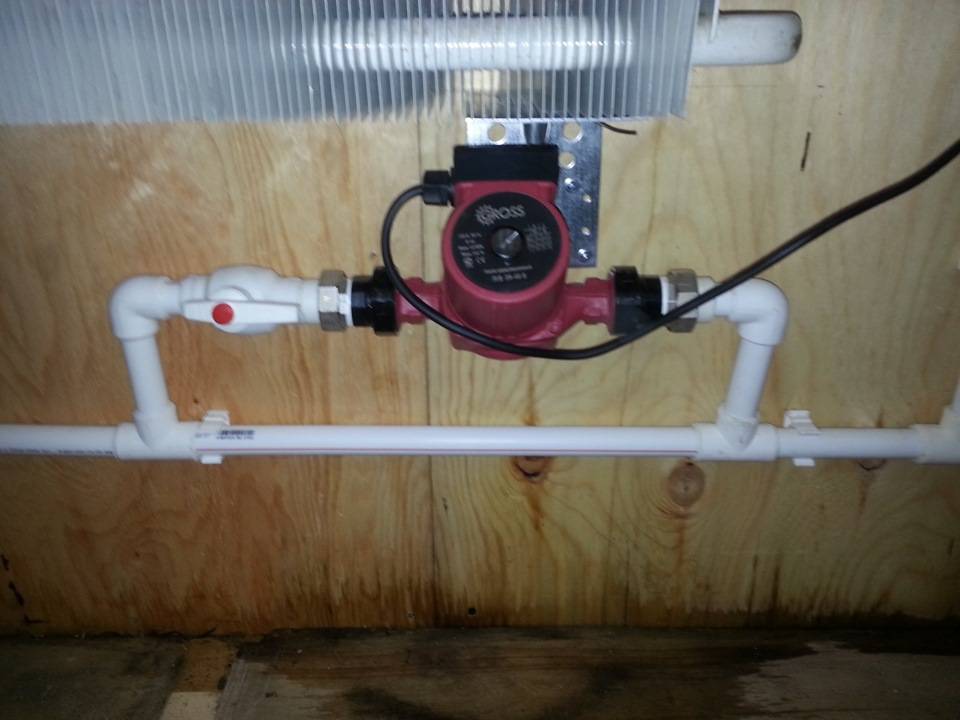

Установка циркуляционного насоса в систему отопления с помощью байпаса – https://sdelaysam-svoimirukami.ru/4883-ustanovka-cirkuljacionnogo-nasosa-v-sistemu-otoplenija-s-pomoschju-bajpasa.html
Циркуляционный насос. На подачу или обратку
Споров о том, куда ставить циркуляционный насос, на обратку или подачу, счесть, не перечесть.
Однако не все монтажники систем отопления приходят к единому мнению в этом вопросе.
Одни наотрез отказываются устанавливать насосы на подачу, из-за того, что там все время присутствуют большие температуры. Другие же, наоборот, говорят, что нынешним насосам все равно, и они способны нормально выдержать температуру свыше 100 градусов.
- Требуется установка котла
- Замена твердотопливного котла
- Автономная газификация
- Отопление для дома
- Дачное отопление
Так и есть, но не обойтись без некоторых моментов. Почему опытные мастера предпочитают устанавливать насосы именно на обратке отопления, а не на подаче?
Циркуляционный насос. На подачу или обраткуСодержание
Куда лучше ставить циркуляционный насос
В принципе большой разницы нет, главное чтобы насос не воздушился в процессе работы и был установлен правильно. Однако это за одним небольшим исключением, если насос устанавливается для газового или электрического котла.
При установке циркуляционного насоса для работы твердотопливного котла, ставить его нужно именно на обратке. Почему так? Всё очень просто, и если по какой-то причине твердотопливный котел закипит, насос, установленный на обратке, продолжит свою работу после возобновления электричества.
Закипеть котел на дровах может по одной простой причине, когда пропадёт электричество. При этом если насос будет установлен на подаче, то вероятнее всего в него попадёт пар, а сам насос выйдет из строя. Поэтому при монтаже твердотопливного котла отопления, насос нужно ставить всегда на обратке, а не на подаче.
Разница температур на обратке и подаче
Кто бы что ни говорил, но на обратке температура воды всегда ниже, минимум на 20 градусов. Вроде бы и не существенный перепад, но для насоса это важно, будет он работать при 80 или при целых 100 градусах.
Циркуляционный насос. На подачу или обратку
Поэтому многие мастера склоняются всё-таки к установке насосов на обратке, именно по этой причине.
Нужно оговориться и сказать, что насос выдержит температуру в 100 градусов, но вот вопрос, сколько он проработает, и через какое время выйдет из строя.
Какое положение насоса считается правильным
Циркуляционный насос может быть установлен в любом положении, главное соблюсти два основных условия: вал насоса размещается только горизонтально, к насосу должен быть свободный подход для обслуживания. То же самое касается и клеммной колодки насоса, её можно разместить вверх и сбоку, но никак не внизу.
Всё дело в том, что даже маломальская протечка или скопление конденсата, может привести в таком случае к короткому замыканию. Поэтому от установки насоса клеммной коробкой вниз, лучше всего отказаться.
Ну и последнее, насос нужно устанавливать по направлению потока теплоносителя в системе отопления. Для этого на корпусе насоса имеется стрелочка, которая указывает, куда именно циркуляционный насос будет толкать воду или антифриз.
Если в системе отопления установлено два отопительных котла, и каждый из них со своим насосом, то обязательно нужно разделять насосы обратными клапанами.
Как нельзя устанавливать насос в отопление
Увеличить эффективность системы отопления поможет циркуляционный насос, который позволит, ускорить перемещение теплоносителя в трубах. При этом высокая производительность насоса зависит от правильности его установки. Если насос для отопления будет установлен неправильно, то, возможно, возникновение шумов, снижение мощности, завоздушивание и, неравномерное распределение тепла.
Что даёт установка циркуляционного насоса в систему отопления
Полвека назад наибольшее распространение получило так называемое «паровое отопление». Принцип работы такого отопления основан на разнице температур, а теплоноситель по трубам циркулирует самотёком. Циркуляционные насосы в то время использовались только в централизованных сетях отопления. Они имели большую мощность и такие же габариты.
Во многом ситуация изменилась с появлением небольших и компактных насосов, размеры которых позволили их использовать в бытовых системах отопления.
Установка циркуляционного насоса даёт существенный прирост мощности и увеличивает эффективность отопительной системы.
Циркуляционные насосы на отопление ставят для того, чтобы:
- Увеличить скорость перемещения теплоносителя. В данном случае обогрев помещений будет производиться гораздо быстрей;
- Повысить пропускную способность труб, и нагреть тем самым, дальние радиаторы в доме;
- Для принудительной перекачки теплоносителя в закрытых системах отопления;
- При обустройстве систем теплых полов;
- Чтобы, в общем, улучшить эффективность отопления в доме.
При этом единственным недостатком циркуляционного насоса, является зависимость от электричества.

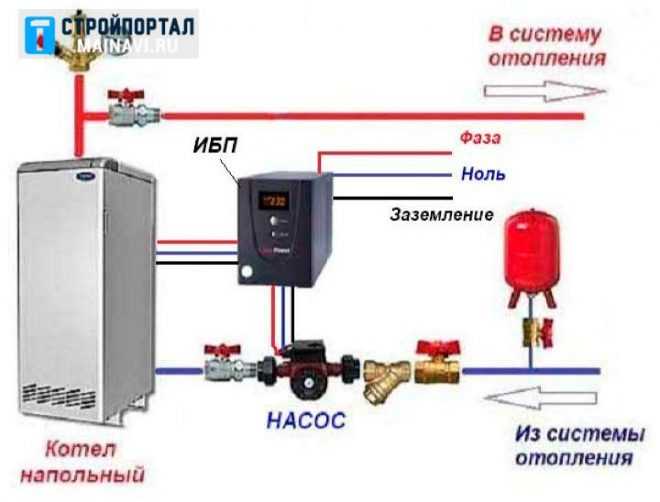

Если его нет, то и насос, работать не будет. Частично проблема решается установкой источников бесперебойного питания и монтажом байпаса, который даёт возможность задействовать систему отопления, когда циркуляционный насос, по каким-то причинам, работать не будет.
Как нельзя устанавливать циркуляционный насос в отопление
Выше было сказано, что от правильности установки циркуляционного насоса в системе отопления, зависит эффективность работы оборудования.
Рассмотрим основные ошибки при установке циркуляционного насоса, что поможет в дальнейшем их избежать.
На обратку или подачу? Учитывая достаточно большую разницу температур, на обратной и подающей магистралях отопления, ставить насос лучше всё-таки на обратку. В таком случае, насос будет меньше перегреваться и не закипит при возникновении критических температур.
Фильтр-грязевик. Обязательное условие для нормального функционирования циркуляционного насоса, это наличие фильтра грубой очистки (с металлической сеткой внутри). В противном случае, насос может быстро засориться, и выйти из строя. Также, чтобы можно было бы отремонтировать или заменить существующий циркуляционный насос, должны быть установлены две крана, для быстрой замены.
На каком участке ставить? Насос в отоплении можно ставить практически на любых участках трубопровода: вертикальных, горизонтальных и, даже наклонных. Единственный момент, который нужно будет учесть, связан с тем, чтобы ротор циркуляционного насоса находился только в горизонтальной плоскости.
Простыми словами, насос нельзя устанавливать ротором вверх и вниз.
Как правильно ставить? При установке, коробка на насосе с клеммами должна находиться вверху или на крайний случай, сбоку. Не допускается устанавливать циркуляционный насос, таким образом, чтобы пластиковая коробка была расположена внизу. В противном случае, может произойти замыкание, что повлечёт за собой выход насоса из строя.
Куда должна смотреть стрелка на насосе? Ну и, конечно же, при установке насоса нужно учитывать направление потока теплоносителя в системе отопления. Если насос устанавливается на обратке, то его стрелка должна смотреть в сторону отопительного котла. Если наоборот, то, соответственно, стрелка должна быть направлена в другую сторону.
Грамотный монтаж циркуляционного насоса в отоплении, поможет избежать ряда проблем связанных с эксплуатацией дорогостоящего оборудования.
Циркуляционный насос. На подачу или обратку
