Циркуляционный (рециркуляционный) насос для горячей воды

Содержание

  1. Назначение насосов
    1. Область применения устройств
    2. Какие особенности насосов для горячей воды?
  2. Виды и отличия
    1. Технология монтажа
    2. Обзор циркуляционного насоса с сухим ротором (видео)

Циркуляционные насосы для горячего водоснабжения и отопления применяются для выполнения чрезвычайно полезных задач. Они обеспечивают рециркуляционный поток жидкости и работают на повышения давления в системе. Без циркуляционных насосов современные системы ГВС и отопления не смогли бы похвастаться столь впечатляющими характеристиками.

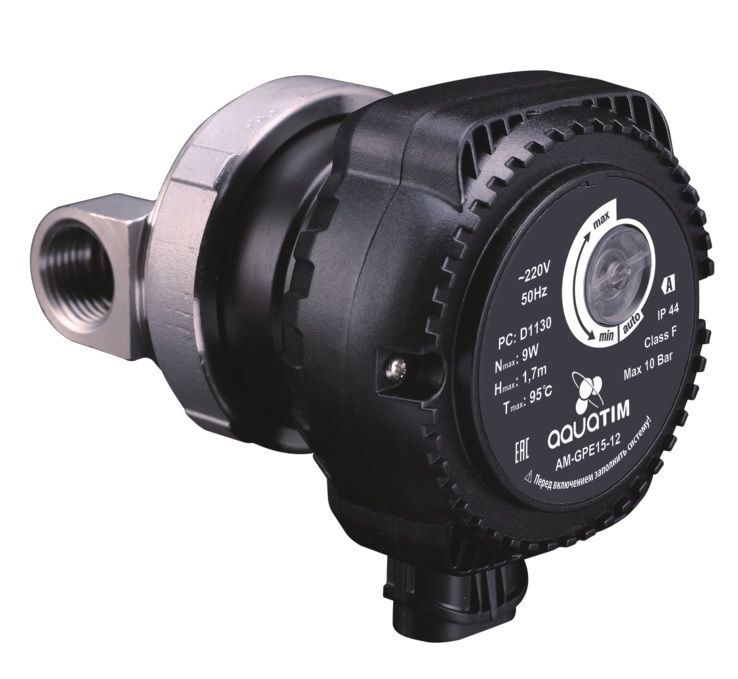

Обычный циркуляционный насос для горячего водоснабжения

Более того, в некоторых ситуациях только циркуляционный насос способен полностью обеспечить их работоспособность.

1 Назначение насосов

Циркуляционные насосы для горячей жидкости выполняют чрезвычайно важную функцию. Они способствуют нормальной эксплуатации всей системы и в некоторых случаях, является едва ли не главным стимулирующим фактором для ее нормальной работы.

Для работы они используют рециркуляционный принцип действия, когда жидкость в трубе нагнетается за счет вращения специальных элементов, тем самым увеличивая напор и скорость перемещения носителя по всей системе.

Рециркуляционный принцип в первую очередь необходим для систем отопления, так как там необходимо создавать нормальные условия для эффективной перекачки теплового носителя по трубам.

Как мы все знаем, большинство современных систем водяного отопления работает за счет теплового носителя, что отдает свое тепло в помещение. Нагревается он непосредственно в водонагревателе, бойлере или котле. Оттуда водяной тепловой носитель выходить по трубам отопительного контура и расходится по всему дому.

Проблема в том, что часто для нормального функционирования всей системы необходимо создать условия для рециркуляции и повышения давления в трубах.

В противном случае носитель будет перемещаться слишком медленно либо вообще практически встанет. Подобное часто случается, если существует серьезная необходимость повышения давления и рециркуляции, но она не удовлетворяется.

В итоге носитель встречает слишком серьезное сопротивление в трубах и постоянно гасит свою энергию. Без качественной рециркуляции он будет прогревать трубы неравномерно, и терять тепло быстрее, чем это необходимо. А ваш дом или квартира не будут обогреты должным образом.

Мощный циркуляционный насос для отопления с сухим ротором, от компании Wilo

А все из-за того, что в трубопроводе отопления попросту не удалось обеспечить нормальные условия для перекачки и рециркуляции жидкости.
к меню ↑

1.1 Область применения устройств

Впрочем, решить эту проблему можно очень просто. Достаточно всего лишь установить рециркуляционный водяной насос повышения давления. Даже один такой агрегат способен существенно улучшить ситуативные функции отопительного контура.

Касается это как стандартных радиаторных систем, так и водяных теплых полов. Причем в последнем случае рециркуляционный насос необходим даже больше, так как для откачки и перекачки жидкости в контуре теплого пола необходимо прилагать больше усилий. Ведь в них трубопроводы очень протяжны и имеют малое сечение.

Если говорить конкретно о системах ГВС (горячего водоснабжения), то здесь от повышения давления и качественной рециркуляции тоже есть большая польза. Особенно если рассматриваются трубопроводы в крупном здании, где есть протяжные ветки, что тянутся на многие десятки метров.

В таких условиях вода от нагревателя, пусть и очень мощного, быстро остывает и теряет свою энергию. В естественном состоянии она может израсходовать ее так быстро, что до потребителя, нагретый до 50-60 градусов по Цельсию носитель придет с температурой минимум на 15 градусов ниже. И это в лучшем случае.

Совершенно очевидно, что такое развитие событий неприемлемо и его надо исправлять. К счастью обычный рециркуляционный насос с такими задачами справляется без проблем.

Вторая распространенная проблема в трубопроводах ГВС – это непосредственно недостаток давления на горячем контуре. Проявляется она очень тривиально, и наверняка вы хоть раз, но сталкивались с подобными вещами. Проследить недостаток давления достаточно легко.

Если в вашем доме есть несколько кранов, но при открытии одного из них, другие уже не могут подавать горячую воду в таких же количествах за одну единицу времени, значит рециркуляционный процесс в трубах проходит плохо.

Модели промышленных циркуляционных насосов

Нагреватель, скорее всего, подает достаточное количество жидкости, но само сопротивление труб и их протяжность распределяет ее так, что на выходе вы получаете слишком мало горячей воды.

Если же вмонтировать на одной из выходных веток насос для рециркуляции, повышения давления и откачки жидкости, то бойлер сможет подавать воду в прежнем режиме, а за счет повышения давления и общих характеристик трубопровода она будет доходить до всех конечных потребителей в полной мере.

Причем в большинстве случаев достаточно просто ускорить темпы откачки воды из бойлера. Сам по себе циркуляционный насос работает по простейшему принципу. Небольшой двигатель вращает ротор, на котором установлена крыльчатка. Она же, в свою очередь, нагнетает жидкость в рабочей камере, что стимулирует движение носителя.

Встречаются и промышленные образцы такого оборудования. Промышленные системы рециркуляции имеют увеличенные габариты и высокую мощность, но в остальном практически ничем не отличаются от своих бытовых собратьев. Разве что задачи промышленные модели выполняют более специфические.

Читайте также: преимущества обезжелезивания воды аэрацией.

к меню ↑

1.2 Какие особенности насосов для горячей воды?

Теперь остановимся на нюансах непосредственно насосов для горячей воды. Многие люди не совсем понимают, чем насос для ГВС или отопления отличается от стандартного, и почему его стоимость может в несколько раз превышать цену аналогичных моделей для холодного водоснабжения.

Заранее заметим, что для горячей жидкости чаще всего используют дренажный погружной или циркуляционный насосы. Иногда встречается еще дренажный поверхностный и обычный поверхностный агрегат, но такое бывает редко.

Все остальные модели в большинстве случае предназначаются для применения с носителями, у которых высший температурный порог равняется +40 градусам по Цельсию.

Особенность таких устройств в их повышенной прочности и устойчивости. Они применяются для откачки горячей жидкости. Причем откачки постоянной и бесперебойной, что надо учитывать.

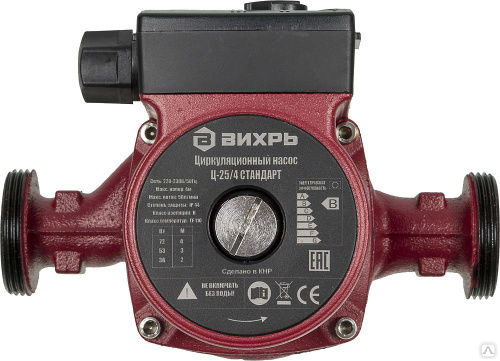

Многоскоростной циркуляционный насос для горячего водоснабжения

При постоянном контакте с такой водой материалы, из которых собирали дренажный или циркуляционный насос подвергаются постоянному негативному воздействию. Это же касается его рабочих внутренностей. Слабые полимеры, и дешевые металлы попросту не выдержат длительного функционирования в подобных условиях.

Если говорить про погружной дренажный насос, то тут все усугубляется еще и тем, что он обеспечивает процесс откачки жидкости, находясь непосредственно в ней. Также дренажный насос может серьезно перегреваться даже в холодной воде. Что уже и говорить о моделях, которые применяются для откачки горячих стоков.

Именно поэтому любой дренажный или циркуляционный насос, что предназначается для работы в подобных условиях, будет намного дороже своих собратьев по классу. Это объясняется их качеством сборки, используемыми материалами и принципами охлаждения.
к меню ↑

2 Виды и отличия

В первую очередь насосы для рециркуляции и повышения давления делят на:

  • Образцы с мокрым ротором;
  • Образцы с сухим ротором.

В первом случае мы рассматриваем насосы для откачки жидкости с малой мощностью. Они способны поднять давление в системе на 1,5-3 атмосферы. Такие устройства довольно удобны, почти не потребляют энергии и отличаются практичностью. Мокрый ротор постоянно омывается, что способствует водяной смазке всех его составляющих.

Модели с сухим ротором имеют мощный двигатель, что практически не контактирует с жидкостью. Он размещен в отдельной камере и имеет куда более внушительные характеристики.

Такое оборудование может обеспечивать уровень повышения давления в 5-10 атмосфер. Из его недостатков отличают повышенное звуковое давление и высокую цену. Практически все промышленные модели циркуляционников, так или иначе, относятся к этому классу.

По возможности переключения скоростей их делят на:

Односкоростные насосы для рециркуляции применяются в быту и отличаются пониженной производительностью. Их достаточно просто врезать в систему и оставить для самостоятельной работы.

Многоскоростные модели можно настраивать на те или иные показатели за счет переключения алгоритмов работы. Они стоят дороже, но в быту применяются только при обустройстве систем ГВС и отопления в крупных коттеджах.

Также насосы для рециркуляции по своей конструкции делятся на:

  • Одиночные;
  • Спаренные.

Эти две разновидности скорее относятся к водяной схеме откачки с мокрым ротором, так как часто мощности единственного мокрого циркуляционника просто не хватает.

Одиночные насосы имеют единственный двигатель и крыльчатку. Спаренные модели для повышения давления, соответственно, имеют два двигателя.

Они мощнее, надежнее и могут заменять друг друга, в случае поломки парного механизма. Очень часто встречаются промышленные циркуляционные насосы спаренного типа. Для откачки воды в бытовых системах они используются намного реже.
к меню ↑

2.1 Технология монтажа

Пример подключения циркуляционного насоса к системе отопления

Водяной циркуляционный насос для ГВС монтируют по простой схеме. Его врезают в трубопровод на определенном участке и подключают к электричеству.

Врезать устройство можно на трубе прямой или обратной подачи. Здесь уже надо ориентироваться по вашей конкретной схеме водоснабжения.

Так, в системах теплых полов лучше подключать устройство на трубах обратки, чтобы стимулировать ее дальнейшее движение. Если же рассматривается протяжный трубопровод ГВС, то здесь уже лучше устанавливать насос на ветке прямой подачи, чтобы вода доходила до потребителя горячей и в достаточном количестве.

Непосредственно врезка выполняется в несколько этапов:

  1. Собираем насос, знакомимся с инструкцией. Выбираем правильное место и положение для его установки.
  2. Отключаем воду в системе. Вырезаем либо удаляем часть трубы.
  3. Подключаем насос с помощью резьбовых или фланцевых соединений.
  4. Герметизируем стыки.
  5. Подключаем электричество.
  6. Тестируем и настраиваем работу устройства.

Рекомендуется устанавливать циркуляционный насос в так называемом кармане (коротком отводе трубы, что отрезан запорными арматурами). В таком случае ваша система будет более функциональной, так как в любой момент циркуляционник можно будет отключить и снять, а движение носителя переориентировать на центральную ветку.
к меню ↑

2.2 Обзор циркуляционного насоса с сухим ротором (видео)

 Главная страница » Насосы

Циркуляционные насосы для горячей воды гвс Челябинск

Циркуляционные насосы для рециркуляции горячей воды

Циркуляционные насосы ГВС применяются для повышения давления в системе горячего водоснабжения и обеспечивают рециркуляцию горячей воды в непрерывном режиме, создавая условия для комфортного и экономного пользование. Рециркуляция горячей воды предотвращает ее остывание в подводящих трубах, благодаря чему потребитель сразу получает воду необходимой температуры и не тратит время на ее сливание.

Рециркуляционные насосы для ГВС отличаются от насосов для отопления конструкцией и применяемыми материалами, что обусловлено особенностями их эксплуатации.  Подробнее…

Сортировать по:

Популярные выше

Показать еще 12 товаров

Назначение рециркуляционных насосов гвс

Горячая вода нужна каждому человеку в повседневной жизни, она используется для поддержания личной гигиены, мытья посуды, стирки, в санитарных целях. Благодаря функционированию централизованной системы горячего водоснабжения и существованию разнообразных автономных индивидуальных водонагревательных приборов горячая вода сегодня присутствует практически в каждом доме и квартире.

Каким должно быть горячее водоснабжение в загородном доме? В плане комфорта, очевидно: открыл кран – побежала вода нужной температуры. Однако так бывает не всегда, на практике бывает так, что открываешь кран с горячей водой, а льётся холодная. Она просто остыла в трубе, и приходится ждать несколько минут, пока сольётся вся остывшая вода на участке от точки водоразбора до источника нагрева. Кроме того, при открытии сразу некоторых кранов в водозаборных точках напор воды в них падает, потому что давление жидкости, перемещающейся по трубопроводу самотеком, ничем дополнительно не поддерживается. Особенно эти проблемы актуальны для частных домов площадью более 200 м2, в которых имеется несколько точек водозабора, а бойлер установлен в отдельном помещении или в подвале.

Даже если у вас нет счётчиков воды, то расходы всё равно есть. На подъем воды из скважины, нагрев до высокой температуры была потрачена электроэнергия и/или топливо, за которые придётся заплатить. Потрачено время на ожидание горячей воды. Лишний объём воды ушёл в септик или локальную очистную станцию, создав там дополнительную и совершенно ненужную нагрузку. Как видите, расходов не так уж и мало. Конечно в день это копейки, но за год может набежать существенная сумма.

Для решения именно таких проблем, с которыми сталкиваются владельцы частных и жители многоквартирных домов, предназначены насосы ГВС, обеспечивающие принудительное перемещение, а также создание стабильного напора и давления воды в системе горячего водоснабжения. Использование циркуляционного насоса позволяет экономить на затратах на энергоносители. Поскольку в системах с рециркуляцией вода от котла перемещается по трубам принудительно и значительно быстрее достигает всех точек водозабора, ее температура при такой транспортировке снижается незначительно. Котлу требуется меньше времени, чтобы нагреть ее, соответственно, расход энергоносителей, используемых для работы нагревательного оборудования, снижается.

Схема с рециркуляцией обойдётся немного дороже «тупиковой» (вдвое больше расход труб, чуть дороже работы по монтажу, плюс стоимость циркуляционного насоса). Именно желание сэкономить является главным аргументом в пользу выбора упрощённого варианта. Но это кажущаяся экономия. Даже в самом простом варианте, когда циркуляционный насос работает постоянно, его энергопотребление пренебрежимо мало. Да, в системе ГВС с рециркуляцией горячая вода подогревается, постоянно или по мере необходимости (это зависит от функционала насоса и режима его работы). Но при простой схеме вы всё равно вхолостую нагреваете воду, после чего она остывает в трубах – потери тепловой энергии в этом случае явно больше. При схеме с использованием рециркуляционного насоса вы расходуете горячую воду только по назначению и только в том объёме, который вам необходим

Отсюда вывод: система горячего водоснабжения с рециркуляцией как минимум обеспечивает гораздо более высокий уровень комфорта. Более высокая стоимость быстро окупается за счёт экономии воды и энергии, затрачиваемой на её нагрев и перекачивание

Принцип работы и особенности конструкции насосов гвс

Принцип работы циркуляционного насоса в системе ГВС абсолютно несложен и заключается в обустройстве замкнутого контура, по которому будет циркулировать горячая вода. Для автономной системы горячего водоснабжения вся схема будет выглядеть так:

  • К накопительному водонагревателю подсоединен замкнутый трубопровод с ответвлениями к водозаборным точкам;
  • Насос создает требуемое давление для постоянной циркуляции нагретой воды по трубопроводу;
  • После прохождения всего контура неизрасходованная вода возвращается обратно к водонагревателю, где ей снова придается требуемая температура.
  • При открытии крана потребитель моментально получает горячую воду, а водонагреватель автоматически пополняется холодной водой из внешней сети.

Для циркуляции ГВС используются преимущественно центробежные насосы с «мокрым» ротором. У такого циркуляционного насоса принцип работы довольно прост:

  • Двигатель приводит в движение роторный вал с лопастным колесом.
  • Вода, поступающая в камеру рециркуляционного насоса через входной патрубок, захватывается лопатками рабочего колеса, вращение которому сообщается от вала приводного электродвигателя.
  • На воду начинает воздействовать центробежная сила, которая отбрасывает ее к стенкам рабочей камеры, где создается повышенное давление.
  • Под воздействием давления, сформированного центробежной силой, жидкость выталкивается в напорную магистраль рециркуляционного насоса.
  • Всасывание в рабочую камеру очередной порции горячей воды происходит за счет того, что в центральной части такой камеры при протекании вышеописанных процессов создается разрежение воздуха.
  • Современные насосы способны сами подстраиваться под текущую ситуацию, автоматически включаться и выключаться, а также изменять свою мощность.

Следует иметь в виду, что для ГВС не подойдет обычный центробежный насос для воды, так как условия эксплуатации такого оборудования не предусматривают высокой температуры перекачиваемой жидкости. Для изготовления насосов, при помощи которых осуществляется рециркуляция горячей воды, используются материалы, отличающиеся устойчивостью к повышенным нагрузкам и воздействию высоких температур. Кроме того, такие электронасосы, работающие преимущественно внутри помещений, должны отличаться малой шумностью, чтобы не делать условия проживания в частном или в многоквартирном доме дискомфортными. Не менее важными характеристиками электронасосов для рециркуляции ГВС являются компактность и экономичность в плане потребления электроэнергии.

Характеристики для подбора насоса ГВС

Для подбора насоса гвс обратитесь к профессионалам – только они смогут адекватно рассчитать характеристики, которыми должен обладать циркуляционный насос. И тогда именно они будут нести ответственность, если из-за ошибки в вычислениях возникнут проблемы с работой системы.

Необходимо учесть множество факторов, влияющих на работу устройства: протяженность и высоту трубопровода, его гидравлическое сопротивление, характеристики точек водоразбора, подключенных к данному участку системы, и т.д.

Подбирая насосное оборудование, которое должно будет работать с горячей водой, также следует иметь в виду, что насосы для рециркуляции ГВС по условиям эксплуатации отличаются от устройств, используемых для оснащения отопительной системы. Так, модели насосов для котельной рассчитаны на перекачивание воды, температура которой доходит до 90°, в то время как устройства, обеспечивающие циркуляцию ГВС, могут работать с жидкой средой, нагретой до 65°. Таким образом, они не взаимозаменяемы, хотя при необходимости электронасос для отопления можно использовать для обеспечения циркуляции горячей воды в системах ГВС. Однако производить замену таких устройств в обратном порядке нельзя.

Выбирая циркуляционный насос для ГВС, следует обращать внимание на следующие характеристики:

  • Производительность – количество жидкости, которое рециркуляционный электронасос способен перекачать в единицу времени. Поскольку рециркуляционными насосами перекачиваются небольшие объемы жидкости, которая перемещается с небольшой скоростью, то высокие мощность и производительность таким устройствам не требуются. Так, для поддержания температуры воды в системах гвс, длина которых не превышает 40–50 метров, будет вполне достаточно рециркуляционного насоса с производительностью 0,2–0,6 м3/час.
  • Напор или создаваемое насосом давление жидкой среды. Максимально допустимое значение составляет 4,5 бара, ну а минимальное не регламентируется ни одним нормативным документом, кроме, возможно, местных инструкций и рекомендаций.
  • Мощность, потребляемая рециркуляционным насосом (Вт). Насосы для ГВС крайне экономичны, их мощность в зависимости от модели составляет от 5 до 20 Вт. Этого вполне достаточно для того, чтобы водяной электронасос был в состоянии обеспечивать эффективную циркуляцию по трубам горячей воды в частном доме.
  • Способ управления устройством (посредством таймера или датчика температуры).

При подборе рециркуляционного оборудования для систем гвс можно руководствоваться следующими рекомендациями:

  • Если трубы, по которым насос должен обеспечивать циркуляцию жидкой среды, расположены на одном уровне, то подбираем оборудование со значением напора 0,5–0,8 метров водяного столба.
  • Если в доме несколько этажей, рециркуляция ГВС должна обеспечиваться на нескольких уровнях трубопровода, а значит, следует учитывать высоту, на которую необходимо поднимать жидкость.

Чтобы в системах отопления и ГВС рециркуляцию жидкой среды сделать более эффективной, насосы следует выбирать с некоторым запасом по создаваемому напору.

Способы управления рециркуляционным насосом

Поскольку расход горячей воды жильцами дома осуществляется периодически, по мере надобности, то нет никакого смысла в том, чтобы насос рециркуляции ГВС функционировал в постоянном режиме. Работа рециркуляционного насоса для воды в режиме периодического включения и отключения снижает нагрузку как на само оборудования, так и на трубопровод в целом. Обеспечить функционирование рециркуляционных насосов в периодическом режиме можно двумя способами:

  • с использованием датчиков температуры;
  • с применением таймера (включение и отключение электронасоса по расписанию).

Управление при помощи датчика температуры

Данный способ управления работой рециркуляционного насоса предполагает использование температурного датчика, рабочая часть которого находится в постоянном контакте с транспортируемой по трубопроводу жидкостью. Когда температура воды в системе ГВС или в отопительной системе снижается до критического значения, датчик автоматически включает рециркуляционный электронасос, а когда температура жидкости поднимается до требуемого уровня, отключает его. Применение температурного датчика для управления работой рециркуляционного насоса позволяет поддерживать стабильную температуру жидкости в обслуживаемом трубопроводе. Удобным при использовании температурного датчика является и то, что его можно отрегулировать на любые значения температуры, при которых он будет срабатывать.

Управление посредством таймера

Бытовые рециркуляционные насосы могут оснащаться таймерами, которые будут включать и отключать оборудование по определенному расписанию. Время срабатывания таймера и продолжительность работы оборудования рассчитываются в зависимости от протяженности трубопровода и объема жидкости в нем, при расчете также учитываются тепловые потери в трубах и производительность помпы.

Используя таймер, можно увеличить период между отключением рециркуляционного насоса и его последующим включением вплоть до недели. Данная опция особенно актуальна в тех случаях, когда в горячей воде в определенный период нет необходимости, соответственно, включать насос и нагружать его вхолостую также нет смысла.
