Обратный клапан для скважинного насоса – это устройство, которое позволяет двигаться потоку воды лишь в одном направлении. В данном случае, от скважинного насоса к точкам водоразбора. Для того, чтобы понять необходимость установки обратного клапана в скважине на воду, рассмотрим, что происходит в ней при включении и выключении насоса.

1.      Насос включен. Вода, под действием давления, создаваемого насосом, поднимается из скважины и поступает в мембранный гидроаккумулятор и дальше к точкам водоразбора. Если вода не потребляется, она накапливается в гидроаккумуляторе до достижения в нем верхнего порога давления, при котором реле давления выключает насос. Обратного тока воды в скважину нет, так как этому мешает давление, которое создает насос.

2.      Насос выключен. Давление, которое создавал насос, исчезает и теперь, в принципе, ничто не мешает воде стечь обратно в скважину под действием силы тяжести. Вот чтобы этого не происходило и существует обратный клапан. Без него при выключенном скважинном насосе в системе отсутствовало бы давление. И при каждом включении насоса ее вновь и вновь приходилось бы заполнять водой.  Даже, если на входе в мембранный гидроаккумулятор (со стороны насоса) установить обратный клапан, все трубы, которые находятся до него, приходилось бы за каждым разом заполнять водой, тратя на это электроэнергию.

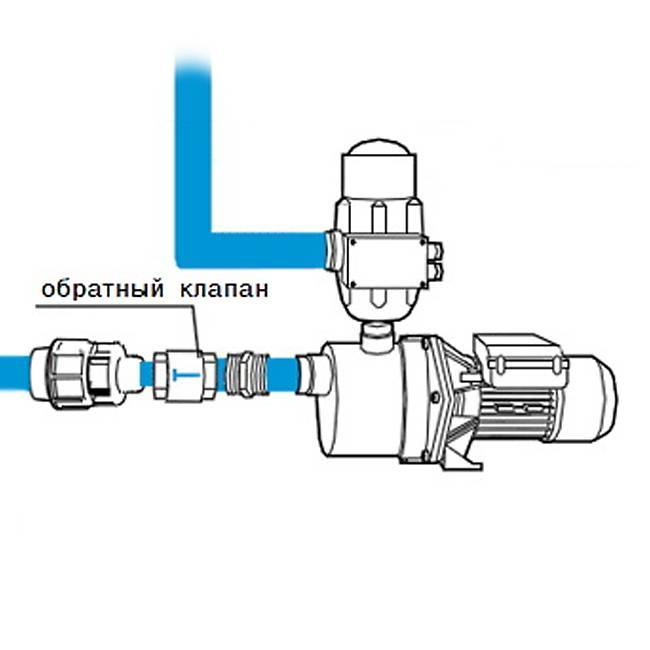

Где устанавливать обратный клапан для скважинного насоса

Вот мы плавно и подошли к вопросу о местонахождении этого узла. Ясно, что он должен стоять между насосом и мембранным гидроаккумулятором, иначе установка последнего теряет всякий смысл. Но где точнее? Наиболее предпочтительным представляется вариант расположения клапана в районе скважинного насоса на трубе ПНД. В этом случае:

1.      При выключении насоса в скважину обратно сливается минимальное количество воды, то есть требуется минимальное количество электроэнергии для восполнения этой потери при включении скважинного насоса.

2.      Через скважинный насос в обратном направлении пройдет минимальное количество воды, раскручивая в обратную сторону его рабочее колесо (крайне нежелательный режим работы насоса).

3.      Чем больше пустого, не заполненного водой пространства между мембранным гидроаккумулятором и насосом, тем сильнее разгонится вода при включении последнего и, следовательно, тем сильнее будет гидроудар.

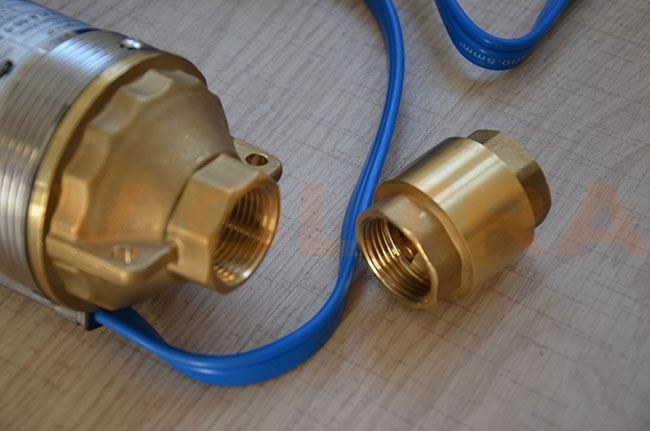

На практике обратный клапан для скважинного насоса устанавливают непосредственно на выходе из самого насоса. Если насос неглубоко загружен в скважину  и скважина недалеко от дома, то можно ограничиться одним клапаном. Если же насос опущен глубоко и артезианская скважина находится на почтительном расстоянии от автоматики, то следует поставить минимум еще один клапан. Обычно его ставят рядом с гидроаккумулятором и автоматикой.

Виды обратных клапанов для насоса в скважине

Конструктивно, все обратные клапана для скважинного насоса идентичны – корпус из нержавеющей стали или латуни, внутри которого имеется подпружиненная тарелка из пластика или металла с резиновым уплотнителем.

В заключении следует сказать, что многие модели скважинных насосов имеют в своей конструкции обратный клапан – Grundfos, Pedrollo, Lowara и др. А вот, например, насосы Водомет встроенного обратного клапана не имеют.

Обратный клапан для насоса в категории “Строительство”

Войди и получай выгодные условия доставки

поиск в товарах / по продавцам

  • Клапаны

  • Бытовые фильтры обратного осмоса

  • Детали промышленных насосов, помп

  • Ремкомплекты автомобильные

  • Комплектующие к бытовым фильтрам

  • Комплектующие для компрессоров

  • Аксессуары и комплектующие для водонагревателей

  • Лодки

  • Запчасти и аксессуары для насосов

  • Бытовые насосы

  • Комплектующие для систем вентиляции

  • Запчасти для кофемашин и кофемолок

  • Коллекторы

  • Комплектующие к запорной арматуре

  • Сифоны, сантехнические трапы

  • Комплектующие и запчасти для инструмента

  • Комплектующие для отопительного оборудования

  • Товары, общее

  • Велосипедные насосы

  • Воздуховоды и комплектующие

Обратный клапан для рециркуляционного насоса – 1/2

Готово к отправке

35 грн

Купить

Софиевская Борщаговка

Aquaviva Обратный клапан для мембранных дозирующих насосов Aquaviva TPG/TPR/APG 800 и DPT/AML/AMM/DRP 200 (для

В наличии

по 1 123 грн

от 7 продавцов

1 123 грн

Купить

Обратный клапан для мембранных дозирующих насосов Aquaviva TPG/TPR/APG 803 (для трубки 8/12)

В наличии

972 грн

Купить

Обратный клапан TAIFU 3STM (пластиковый)

В наличии

по 176 грн

от 2 продавцов

176 грн

Купить

Обратный клапан TAIFU 4QGD (резиновый)

В наличии

по 70 грн

от 2 продавцов

70 грн

Купить

Обратный клапан для вибрационного насоса Ручеёк Малыш Родничек Струмок и др.

В наличии

30 грн

Купить

Харьков

Клапан обратный KP Czech 1 дюйм (25 мм) ГШ (для насосов)

В наличии

257.89 грн

Купить

Aquaviva Зворотній клапан для мембранних дозуючіх насосів Aquaviva TPG/TPR/APG 800 і DPT/AML/AMM/DRP 200 (для

В наличии

по 1 123 грн

от 3 продавцов

1 123 грн

Купить

Aquaviva Обратный клапан дозирующего насоса Aquaviva (9900106639), для трубки 4/6

В наличии

по 951 грн

от 6 продавцов

951 грн

Купить

Aquaviva Обратный клапан дозирующего насоса Aquaviva для Kompact, для трубки 4/6

В наличии

по 1 214 грн

от 6 продавцов

1 214 грн

Купить

2

3

Вперед

Показано 1 – 29 товаров из 5000+

Смотрите также

Обратный клапан для скважины

Обратный клапан 1 дюйм

Обратный клапан для насосной станции

Фильтр обратного осмоса

Обратный клапан

Предохранительный обратный клапан

Двойной обратный клапан

Обратный клапан лепестковый

Комплектуючі для компресорів

Обратный клапан 1 1 4

Gestra

Клапана обратные ZETKAMA

Лепестковый обратный клапан отопления

Обратный клапан 1/2

Обратный клапан для насоса со скидкой

Обратный клапан для насоса оптом

Популярные категории

Строительство

Водо-, газо-, теплообеспечение

Запорная арматура

Клапаны

Промышленное оборудование и станки

Промышленные насосы

Детали промышленных насосов, помп

Материалы для ремонта

Бытовое водоснабжение

Бытовая очистка воды

Бытовые фильтры обратного осмоса

Авто – мото

Автозапчасти

Ремкомплекты автомобильные

Комплектующие к бытовым фильтрам

Насколько вам
удобно на проме?

Добро пожаловать – А.

Ю. Макдональдс

У ВАС ЕСТЬ ИДЕЯ?
Наша команда по инновациям разрабатывает решения, которые
облегчите себе работу!
Нажмите здесь!

А.Ю. Компания McDonald отличается гордыми традициями качества и надежности с момента своего основания в 1856 году.

Узнайте больше о нашей истории

Ли, 2 года выслуги

Менеджер по работе с клиентами

Поговорите с представителем
1.800.292.2737

Иордания, 1 год работы

Национальный менеджер по продажам сантехники

Узнайте об истории ручных насосов

8 мая 2023 г.
Насос

«Нет воды, нет жизни. Ни синего, ни зеленого». – Сильвия Эрл Из-за того значения, которое вода имеет в нашей повседневной жизни, поиск, извлечение и транспортировка воды… Продолжить чтение

Коллекторы PEX и патрубки

24 апр. 2023 г.
Сантехника

Трубки PEX (сшитый полиэтилен) были изобретены в 1968 году немецким ученым Томасом Энглом и представлены в США примерно в 1980 году. Благодаря множеству преимуществ трубы PEX… Продолжить чтение

А.Ю. Информационный бюллетень McDonald Connection

14 апр. 2023 г.
Информационные бюллетени

А.Ю. Информационный бюллетень McDonald Connection Newsletter распространяется раз в полгода и освещает отраслевые новости, основные продукты и последние обновления компании.

Если вы хотите, чтобы вас добавили в… Продолжить чтение

А.Ю. Выставки McDonald

10 апр. 2023 г.
Выставки/Мероприятия

А.Ю. McDonald может приехать в город рядом с вами. Ниже приведен список предстоящих конференций, в которых примут участие наши эксперты со всей страны (и не только). Ассоциация Теннесси… Продолжить чтение

Почему важны обратные клапаны для дренажных насосов?

Водоотливной насос устанавливается для откачки воды, скопившейся в резервуаре водоотливного насоса под цокольным этажом, до того, как уровень воды поднимется и переполнится. Обратный клапан дренажного насоса установлен для защиты насоса и повышения эффективности откачки, снижения энергопотребления и продления срока службы насоса.

В этом блоге мы рассмотрим работу обратного клапана погружного насоса и важность его установки для устранения коротких циклов погружного насоса, которые могут привести к преждевременному отказу насоса. Давайте взглянем.

Что такое обратный клапан дренажного насоса?

Обратный клапан дренажного насоса представляет собой одноходовой клапан откидного/поворотного типа. Их устанавливают в напорную трубу от водоотливной помпы. Заслонка открывается под действием воды, когда насос запускается, и закрывается под действием силы тяжести воды, которая давит на заслонку, когда насос останавливается.

Существует два основных типа обратных клапанов поворотных насосов; закрытие под действием силы тяжести и закрытие с помощью пружины, также называемое «тихой» или «бесшумной» проверкой.

Закрытие под действием силы тяжести (плоское седло)

Клапаны с плоским седлом имеют тенденцию издавать громкий лязгающий звук, вызванный гидравлическим ударом. Заслонка проходит наибольшее расстояние до полностью закрытого положения, в результате чего вода набирает силу до того, как заслонка полностью закроется. Воздействие заслонки на седло клапана вызывает гидравлический удар.

Закрытие под действием силы тяжести (угловое сиденье)

Поворотные клапаны с угловым седлом в некоторой степени снижают шум гидравлического удара. Угловое сиденье уменьшает расстояние, которое должна пройти заслонка до полностью закрытого положения, в результате чего вода набирает меньший импульс до того, как заслонка полностью закроется. Воздействие заслонки на седло клапана уменьшается, а последствия гидравлического удара не так заметны.

Пружинное закрытие (тихое или бесшумное)

Как уже упоминалось, эти клапаны называются «тихими» или «бесшумными» обратными клапанами, поскольку они устраняют лязг. Пружина оказывает небольшое усилие на заслонку против воды, протекающей через клапан. По мере того, как вода замедляется, насос отключается, и пружина мягко прижимает клапан к седлу. Поскольку реверс потока отсутствует, заслонка не воздействует на седло клапана, что устраняет любые последствия гидравлического удара.

Зачем устанавливать обратный клапан дренажного насоса?

Эффективность насоса

Когда поплавковый выключатель сигнализирует насосу о запуске, он заставляет насос проталкивать воду через клапан и выводить ее через выпускную трубу. Когда уровень воды падает, поплавковый выключатель сигнализирует об остановке насоса, останавливая подачу воды. Затем сила тяжести заставляет воду, которая находится в выпускной трубе, стекать обратно в яму.

Обратный клапан предназначен для предотвращения повторной перекачки насосом этого объема воды. Устранение этой проблемы позволит сэкономить на оплате электроэнергии.

Защита насоса

Короткий цикл работы отстойника означает, что насос включается и выключается слишком быстро или слишком часто. Короткий цикл приводит к перегреву двигателя насоса. Тепло — враг электродвигателей, оно может значительно сократить срок службы погружного насоса. Установка обратного клапана снизит риск коротких циклов, особенно в отстойниках меньшего размера. Обратный клапан продлит срок службы дренажного насоса и сэкономит ваши деньги.

Местоположение

Наиболее подходящее место для обратного клапана дренажного насоса находится на высоте от 8 дюймов от выпускного отверстия насоса до примерно 12 дюймов над уровнем пола. Установка выше уровня пола удобна для легкого осмотра, обслуживания или замены клапана. Вы хотите установить обратный клапан на 6 дюймов выше выпускного отверстия насоса, если он установлен внутри отстойника, чтобы можно было просверлить отверстия для выпуска воздуха или дренажные отверстия для защиты от воздушной пробки для дренажных насосов, которые не имеют встроенного предотвращения воздушной пробки. система.

Всегда обращайтесь к инструкциям по установке производителей дренажных насосов.

Установка обратного клапана отстойника в отстойник под крышкой может уменьшить шум, вызванный гидравлическим ударом, если установлен стандартный гравитационный запорный клапан, однако проведение проверок и обслуживания не так удобно.

Неправильная установка или отсутствие установки вообще

Отсутствие обратного клапана водоотливного насоса приводит к тому, что вода из выпускной трубы сливается обратно в приямок водоотливного насоса. Это приводит к повышению уровня воды в выгребной яме, а высокий уровень воды может привести к более частому включению насоса, что увеличивает ваши затраты на электроэнергию.

Если обратный клапан установлен в неправильном месте, например, слишком высоко на выпускной трубе, насос будет опорожнять приямок во время рабочего цикла, но когда он отключится, вода под обратным клапаном будет стекать обратно в резервуар, вызывая уровень воды поднимался очень быстро. Когда это произойдет, поплавковый выключатель сразу же снова запустит помпу, что в конечном итоге приведет к преждевременному износу помпы.

Обратные клапаны для погружных насосов

доступны в трех основных типах, показанных на рисунках ниже. Каждый тип доступен в различных размерах и типах соединения.

Эта статья поможет вам в процессе выбора, помогая определить, какой клапан лучше всего подходит для вашего применения.

Обратный клапан дренажного насоса ABS

Этот тип обратного клапана для погружного насоса имеет седло под углом 15°, что снижает любой шум, вызванный гидравлическим ударом. Он создан с цельным клапаном, который обеспечивает надежное уплотнение. Этот тип обратного клапана является очень универсальным обратным клапаном для дренажных насосов. Его можно установить несколькими способами:

  • С полиэтиленовой трубой 1-1/4″, зажимая трубу над зазубренным концом клапана.
  • С трубой из ПВХ 1-1/2″ Sch 40 путем приклеивания муфты непосредственно к клапану сразу после зазубренной части обратного клапана.
  • С гофрированным шлангом 1-1/4″, зажимая шланг над зазубренной частью обратного клапана.
  • С трубой ПВХ 1-14″ Sch 40 с использованием любой переходной втулки 1-1/2″ x 1-1/4″ и глубокой муфты 1-1/2″.



Отверстие для выпуска воздуха

Отверстие для выпуска воздуха также называют дренажным отверстием или вентиляционным отверстием. Это отверстие обычно просверливается установщиком в напорной трубе примерно на 5 дюймов выше нагнетательного патрубка насоса и ниже обратного клапана. Назначение отверстия для выпуска воздуха состоит в том, чтобы обеспечить проход для выхода воздуха, который обычно задерживается в корпус водоотливного насоса, препятствующий откачке насосом воды из приямка.

Любые обратные клапаны с соединением MPT (наружная трубная резьба), предназначенные для непосредственного ввинчивания в напорный корпус дренажного насоса, должны иметь отверстие для выпуска воздуха, просверленное в корпусе обратного клапана непосредственно над соединением MPT и ниже заслонки.
