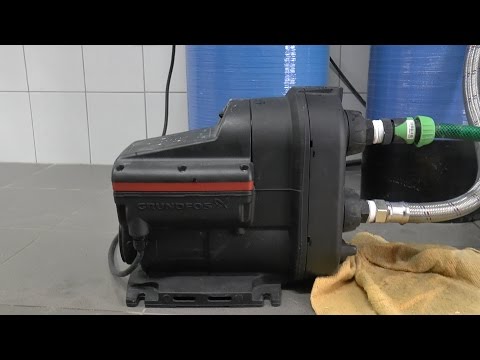

Тестирование насосной станции Scala1 на реальном стенде
Для того чтобы максимально подробно рассказать о работе новинки насосной станции scala1, ее функционале и преимуществах, мы подготовили специальный стенд.
Всасывающий патрубок, мы опустили на дно одного из двух резервуаров имитирующий колодец с водой, а на выходе установили два водоразборных вентиля, с манометром.
Зачем, вы увидите позже.
Немного о насосных станциях. Основное преимущество любой насосной станции — это комфорт. Вы открываете кран и тут же получаете воду. Вам не надо думать о том, что нужно включить и выключить насос. Классическая насосная станция выглядит вот так.
Включает в себя непосредственно сам насос, гидропневмобак, посредствам которого, демпфируются резкие закрытия смесителей и снижается кол-во включений отключений насоса его еще называют гидроаккумулятором, так как он накапливает порядка 35% воды от своего объема.
Ну и конечно автоматику, в данном случае это примитивное реле давления, которое включает и выключает насос в при достижении заданного давления.
То есть вы открываете смеситель, давление в системе падает, реле замыкает контакт, насос нагнетает воду, поднимает давление до определенного значения, как правило 2-3 бара, и реле отключает насос, и таким образом насос включается и выключается и вы получаете воду.
Сам же насос представляет из себя электродвигатель с воздушным охлаждением соединенный с гидравлической частью. На насосе два патрубка с внутренней резьбой: в один вода всасывается, а из второго выталкивается под давлением к потребителю.
Теперь переведем наше внимание на станцию scala1. Первое что бросается в глаза, это отсутствие большого гидропневмобака.
На самом деле бак встроен во внутреннюю часть установки
Такой малый объем достаточен благодаря прогрессивной с двоенной системы включения отключения насоса, которая состоит из датчика давления и датчика протока.
И если сравнивать со стандартной насосной станцией с одним датчиком давления в виде реле давления в момент водоразбора или принятия душа вы видите, как напор постоянно скачет, что указывает на включения и отключения насоса.
В случае со Скалой1 благодаря двум датчикам, вы получаете достаточно ровный напор, насос не отключается если датчик протока фиксирует водоразбор и работает до тех пор, пока Вы не закроете кран.
Еще одно из отличий сразу же бросается в глаза, это расположение патрубков всасывания воды и подачи, они расположены в одной плоскости. Это новая для грундфоса расположение, которое они используют пока только на насосах серии SCALA,
к слову сказать на легендарных насосах grundfos серии MQ, которые производились до недавнего времени, для которых scala1 является прямым наследником, патрубки находились в классических местах, всасывающий сбоку и напорный сверху
И новое расположение имеет свои преимущества.
Во-первых, эти насосы можно использовать в каскаде и за счет таких патрубков их легко подключать. Для этого есть специальное устройство, которое мы можем увидеть на инструкции.
Во-вторых, насосную станцию с таким расположением патрубков очень легко подключать к централизованным магистралям водоснабжения в качестве установки повышения давления.
А еще эти патрубки шарнирные и могут нивелировать небольшие отклонения подключаемых труб, что невероятно удобно при монтаже.
Вообщем класс.
Еще одно отличие. мы не видим электродвигатель. Он спрятан в кожухе и охлаждается омывается водой при работе. И за счет такой конструкции мы получаем массу преимуществ. Основные: насос работает намного тише, нежели в классическом открытом исполнение, и двигатель охлаждается с помощью проточной воды, что уменьшает вероятность перегрева и позволяет устанавливать насос в шумоизолирующие рукотворные короба и ниши.
Ну а вместо торчащего реле мы видим панель управления на верхней части насоса. Где находится кнопка включения , кнопка сброса аварийных сигналов, кнопка подключения bluetooth индикаторы аварий и остановки насоса и Индикатор Grundfos Eye, с помощью которого мы можем узнать в каком состоянии находится насос? работает, покоится, в режиме аварии и т.д.
Ну я думаю его пора включать, чтобы разобраться со всем набором функций этого насоса.
Перед началом работы нужно залить 1.7 литра в корпус насоса, для этого надо открутить пробку заливочного отверстия. Заполнить нужно только камеру насоса, так как “скала” самовсасывающий насос.
В обычной насосной станции нам бы пришлось залить водой всю систему до конца всасывающей трубы. Теперь нажимаем клавишу насос включен, повторное нажатие включит функцию Стоп. С помощью нажатия на клавишу Стоп мы можем остановить работу насоса в любой момент.
Резервуар с водой, это наш колодец, а для того чтобы вода быстро не закончилась пусть насос и возвращает ее обратно, для этого откроем правый вентиль.
А на манометре мы посмотрим какое давление будет на выходе. Поехали. Открываем вентиль и слышим , что насос включается. Сейчас ему нужно время при первом запуске вытеснить воздух и начать втягивать воду из импровизированного колодца. Мы с вами видим, Индикатор Grundfos Eye вращается, значит насос качает.
А на манометре мы видим постоянное давление без пульсаций. Закроем вентиль. Как видите насос выключился сам и на манометре 4 бара. Снова открываем вентиль на полную и на манометре 2,5 бара, сейчас откроем второй вентиль и на манометре 2 бара! Отлично! Насос с уверенностью справляется с двумя точками водоразбора. И обратите внимание, открыв второй вентиль мы забираем воду во вторую емкость и наш колодец осушается.
Таким образом мы сейчас проверим как Скала справиться с тестом сухого хода.
Теперь переливаем воду из второй емкости в наш колодец, где находиться всасывающий водозаборный патрубок насоса и ожидаем, как насос сам, через пять минут, посредствам прогрессивной автоматики сделает пробный пуск на предмет обнаружения воды в колодце.
Как мы видим по истечении 5 минут насос сам включился, и полноценно возобновил свою работу.
Если бы в нашем колодце не оказалось бы сейчас воды он сам будет делать пробные пуски в течении 24 часов. Ну или вы можете после устранения причин перезапустить насос с помощью клавиши Reset. Если сравнивать с стандартной олдскульный насосной станцией: во-первых, она не оснащается защитой сухого хода и отключилась бы в лучшем случае от перегрева. Да ее можно до оснастить вот такими вот примитивными защитами сухого хода, но при их срабатывании Вам нужно было бы перевзводить их вручную, вплоть до полного перезапуска и залития всасывающего патрубка до обратного клапана.
А у Скалы обратный клапан встроен в корпус и для запуска достаточно 2 литра воды в корпусе.
А еще Скала умеет распознавать протечки и защищать Ваш дом от залитий.
Перейдем к имитации течи в системе – закроем вентиль, но не до конца, представим, что это маленькая течь на гибкой подводке. Обратите внимание, насосная станция начинает включаться и выключаться с определенным интервалом и после 40 циклов, заподозрив неладное, уйдет в аварийный режим, чтобы защитить от залития и в том числе защитить пусковые механизмы от поломок от частого включения двигателя.
Так же есть принудительная настройка “максимальное время работы”. Данная функция представляет собой таймер, который выключает насосную станцию после ее непрерывной работы в течении определенного времени. Это период времени можно настроить с помощью grundfos go remote. а ЧТО ЭТО? это приложение для смартфона. Устанавливаем его, нажимаем клавишу на панели.
В приложении можно увидеть всю информацию о насосе. Можно управлять включением и выключением насоса, видеть, когда были аварии, строить графики и многое другое.
И еще несколько нововведений.
если мы откроем крышку корпуса насоса , то под ней мы обнаружим регулировочный винт режимов работы. Режимы следующие:
1.Самовсасывание- Положение по умолчанию. Самовсасывающий клапан полностью открыт. Предусматривает наилучшие характеристики (максимальная производительность, самый низкий уровень шума и т. д.) и подходит для любой области применения.
2.Удаление воздуха. Если в установке есть воздух, он может скапливаться в проточной части, это может повлиять на способность SCALA1 самовсасывать.
Режим 2 позволяет улучшить способность насоса удалять воздух из воды, что, однако, повлияет на его производительность.
3.Положительное давление на входе. В этом режиме самовсасывающий клапан полностью закрыт.
Режим предназначен для работы в условиях положительного давления в качестве насоса повышения давления, при этом на входе отсутствует звук, связанный с открытием / закрытием клапана.
А в задней части насоса есть цифровой выход на 24 вольта, к которому можно подключить, например, поплавковый выключатель в крышном баке для
управления его заполнения /реле давления на входе для останова насоса при
Это, пожалуй, основное, что мы хотели рассказать Вам об этом насосе. А если подытожить, то это отличное изделие. Подойдет для водоснабжения дачи или дома, если у вас колодец, неглубокая скважина или накопитель. А также насос отлично подходит для поливочных систем.
У насоса множество преимуществ:
Комфортный водоразбор. Насос поддерживает постоянное заданное давление в системе.
-Низкий уровень шума (всего 47 ДБа)
-Встроенные защиты от перегрева, перегрузки
-Встроенная защита от сухого хода с автоматическим перезапуском
-Защита насоса от выхода из строя при протечках
-Влагозащищенный корпус Возможна установка насоса на улице под козырьком от прямого дождя
-Возможность ограничения работы по длительности (максимум 30 минут)
-Защита от гидроудара, которую обеспечивает Встроенный расширительный бак небольшого размера
-Возможность управления через телефон.
Спасибо, что дочитали эту статью до конца. Выбирайте сантехнику с умом и ПОКА.
Насосная установка Grundfos SCALA2: преимущества и особенности | Насосы
Насосная установка – очень важный агрегат – об этом не понаслышке знают владельцы частных домов. Прибор обеспечивает стабильный напор в системах водоснабжения для комфорта пользователя. Сегодня мы поговорим о «новом слове» в мире насосных установок – Grundfos SCALA2.
Выбирая собственный насос в систему водоснабжения частного дома, ориентируйтесь на качество и надежность. Иначе проблема перебоев в системе подачи воды не будет решена. Отличная новость в том, что на рынке сейчас представлено огромное множество первоклассных аппаратов, и Scala2 – великолепный пример передовой и современной насосной установки.
Современные насосные установки рассчитаны на работу с несколькими источниками подачи воды, в частности, это предусмотрено в установке Scala2. На современном рынке в странах СНГ именно Grundfos Scala2 обеспечивает максимально комфортную эксплуатацию, установку и обслуживание.
Общие характеристики и особенности
Grundfos Scala2 – это современная модель частной насосной установки. Компания«Grundfos», уже хорошо известная и отлично себя зарекомендовавшая на рынке насосного оборудования, выпустила новинку в 2016 году. Устройство Scala2 простое и понятное: мотор для всасывания воды, насос, емкость (650 мл), штекер с кабелем для подключения, простая панель управления со светодиодной индикацией для настройки режимов работы устройства.
Встроенные элементы позволяют насосной установке SCALA2 автоматически регулировать свою работу, адаптируясь к параметрам расхода в системе подачи воды.
Важно отметить, что прибор работает очень тихо – с одним из самых низких уровней шума среди насосов для систем водоснабжения. Это достигается тем, что электродвигатель SCALA2 охлаждается перекачиваемой жидкостью. В результате вы не слышите никаких громких раздражающих шумов.
Интеллектуальное управление
Важным отличием SCALA2 от других насосных станций является встроенный датчик-измеритель давления. Этот датчик определяет уровень выходящего давления, и если оно становится критически низким, производительность SCALA2 тут же увеличивается. Таким образом, компенсируется спад давления.
Эта полезнейшая функция носит название «интеллектуальное управление насоса». Благодаря этому, вы и получите постоянное давление воды в трубопроводе.
Преимущества
- Поддержание постоянного давления нагнетания (напора воды): Благодаря интеллектуальному блоку насосная установка автоматически регулирует свою работу, поддерживая заданный уровень напора воды.
- Надёжная конструкция и защита от “сухого” хода: Изготовленная из износостойких композитных материалов, SCALA2 оснащена встроенной защитой от “сухого” хода и цикличности
- Низкий уровень шума: В штатных условиях работы уровень производимого SCALA2 шума составляет всего 47 дБ(А), что делает её одной из самых бесшумных установок для водоснабжения в своём классе.
- Функция самовсасывания: Благодаря встроенному эжектору насос поднимает воду с глубины до 8 метров
- Возможен монтаж на открытом воздухе: Класс изоляции X4D позволяет монтировать установку на открытом воздухе при температуре окружающей среды выше 0°С. Встроенный фильтр защищает от попадания внутрь загрязнения и насекомых
- Понятное и удобное управление: В верхней части установки расположена панель управления со светодиодной индикацией, с помощью которой в считанные секунды можно установить необходимое давление нагнетания, а также получить сведения о режиме работы и ошибках.
- Высокая энергоэффективность: Высокий уровень энергоэффективности достигается, благодаря двигателю на постоянных магнитах и преобразователю частоты.
Монтаж
Еще одним преимуществом Grundfos Scala2 является простота её монтажа. Вам не потребуется помощь профессионалов, ведь в комплект поставки насосной установки входит все необходимое для ее присоединения. Благодаря особенностям конструкции, насосная установка может монтироваться как на улице, так и в помещении. В первом случае следует позаботиться о дополнительной изоляции от мороза.
Выбор места установки Grundfos Scala2 зависит от габаритов помещения и особенностей работы. Лучше всего предусмотреть наличие поддона или специального дренажа для отвода конденсата, который может возникать в процессе активной работы установки. Для уменьшения уровня шума при внутренней установке необходимо проложить специальную защитную прокладку.
Grundfos Scala2 – весьма компактный агрегат. Масса прибора составляет всего 10 кг, а габариты позволяют разместить насос даже под обычной мойкой на кухне частного дома. Благодаря этому, установка оказывается простой и удобной.
Инструкция по установке, входящая в комплект поставки, позволит даже домашнему мастеру легко и быстро установить Grundfos Scala2 в собственном доме. Обратите внимание: если глубина всасывания превышает показатели в 5-6 метров, то перед началом работы лучше несколько раз наполнить емкость.
Технические характеристики
Температура окружающей среды | до 55 °С |
Температура перекачиваемой жидкости | до 45 °С |
Рабочее давление | 10 бар |
Класс изоляции | X4D (монтаж на открытом воздухе) |
Этажность здания | Макс. 3 |
Количество точек водоразбора | Макс. 8 |
Габариты | Высота: 304мм, длина: 403мм, ширина: 193мм |
Вес (нетто) | 10 кг |
