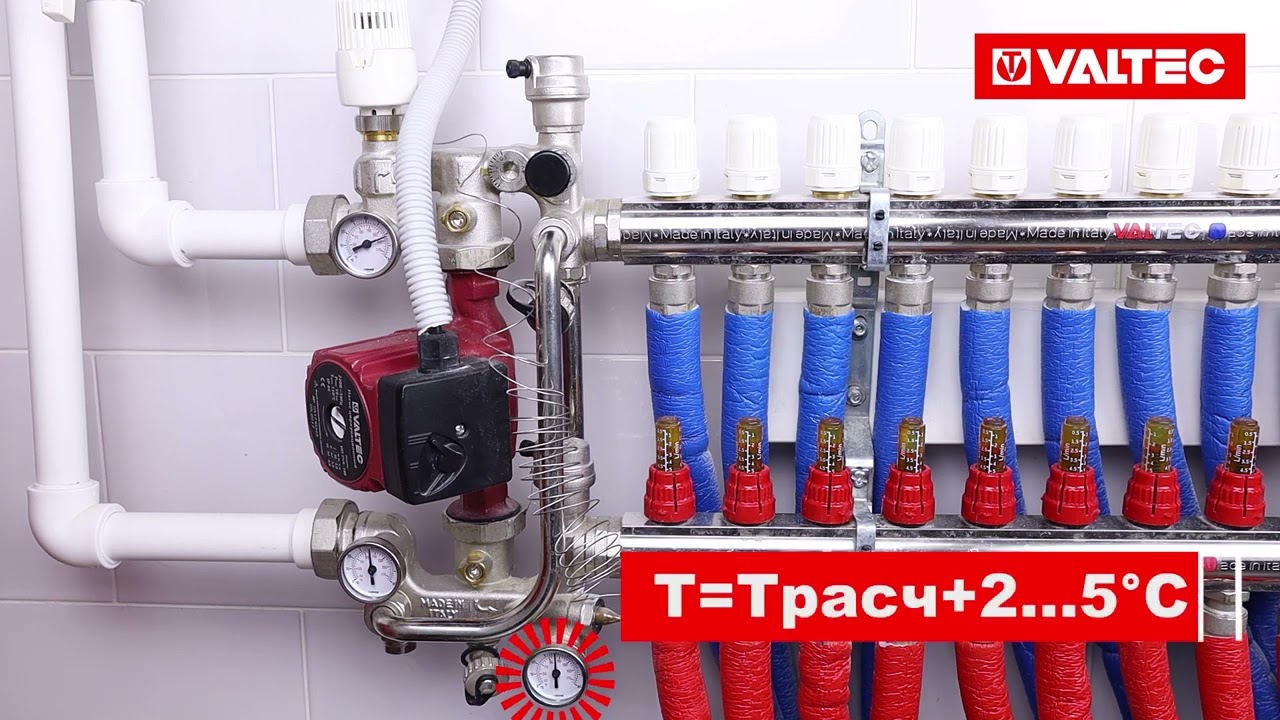

Насосно смесительный узел combi valtec: Насосно-смесительный узел VALTEC COMBIMIX. Идеология основных регулировок

Коллектор теплого пола Valtec с расходомерами и без, балансировка

Плюсы системы Valtec

Спецификация смесительного узла Valtec для теплого пола

Перед началом монтажа и выбора смесительного узла для теплого пола Valtec необходимо проанализировать Преимущества этого типа водяного контура.

• Благодаря качественным материалам, прочным креплениям обеспечивается надежная работа.
• Компоненты модульной конструкции точно подогнаны друг к другу, что исключает риск утечек.
• Изготовитель предусмотрел производство сопутствующих материалов, необходимых для теплового и гидроизоляционного оборудования.

Инструкция по расчету

Чтобы правильно разработать проект укладки теплого пола, потребуется предварительный расчет основных показателей, ориентируясь на их средние значения.

Монтаж водяного теплого пола своими руками

Необходимо учитывать различные факторы, в том числе роль водяного пола как основного вида отопления или его использование в качестве дополнительного источника тепла. Поскольку детальный расчет для самостоятельного выполнения — сложный процесс, на практике используются усредненные параметры.

Схема подключения смесительного узла Valtec

После определения основных параметров может быть разработана схема, по которой в точном масштабе определяется наиболее рациональная укладка труб. После этого рассчитывается их общая длина. При этом продумывается, где будут располагаться насосно-смесительный узел и элементы управления.

Как собрать коллектор?

Распределительный блок Valtec в сборе. На горячей трубе уже установлены расходомеры. На холодной линии есть термоголовки, но на изделии могут быть только выводы для подключения устройств контроля температуры. Они защищены пластиковыми заглушками. Производитель дает возможность выбрать, какую автоматику ставить: термоголовку, сервопривод.

К коллекторной группе необходимо подключить несколько мелких элементов:

1. Справа к трубкам подсоединяется запорная арматура. В комплект входят 2 шт.
2. Поплавковое устройство соединено с клапанами для выпуска воздуха.
3. Дренажные клапаны подсоединяются напротив вентиляционных отверстий на нижней стороне труб.
4. Концы гребенки закрыты заглушками.

Рекомендуем: Как выбрать материал для водяного теплого пола?

Циркуляционный насос и трехходовой или двухходовой клапан отдельно подключаются к коллектору. Эти устройства продаются отдельно. Они подключаются слева от трубки, в которую поступает холодный теплоноситель. Используйте латунные резьбовые соединения.

Холодный и горячий контуры снимаются с металлических труб, которые подсоединяются к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами установлен циркуляционный насос с датчиком температуры.

Регулировка ротаметра осуществляется при тестировании системы отопления. Защитную гильзу необходимо снять с устройства. Используя красное кольцо, верхнюю втулку, установите ротаметр на ноль.

Затем с помощью той же втулки устанавливается клапан на о для больших помещений, на о для маленьких помещений. Для фиксации параметров ротаметра нижнее кольцо поворачивают вправо до упора.

Верните защитный колпачок на место. Расходомер с переменным сечением может не иметь стопорного кольца. При этом скорость заполнения трубопровода устанавливается без фиксации. Работу клапана следует регулярно проверять.

Коллекторы “Валтек” для теплого пола устанавливаются с системой жидкостного отопления. Теплоносителем может быть вода, антифриз, гликолевые наполнители, которые не замерзают при низких температурах. Если система отопления не используется, то сливать теплоноситель не нужно.

Количество цепей на распределительном блоке 3-12 шт. При необходимости к ним можно подключить дополнительное оборудование, чтобы увеличить пропускную способность теплоносителя во все помещения дома.

Гребень крепится на стене или размещается в распределительном шкафу. Производитель дает 10-летнюю гарантию на оборудование. Сервисные центры расположены в Санкт-Петербурге, Москве. Устройство прослужит более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого термостата работа блока управления теплым полом может осуществляться через электронные гаджеты.

Рекомендуем: Как выбрать пластификатор для теплого пола?

YouTube ответил с ошибкой: доступ не настроен. YouTube Data API ранее не использовался в проекте 268921522881 или отключен. Включите его, посетив https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881, а затем повторите попытку. Если вы недавно включили этот API, подождите несколько минут, пока действие распространится на наши системы, и повторите попытку.

Похожие сообщения
• Как работает автоматика теплого пола?
• Как положить пенополистирол для теплого пола?
• Как подсоединяются трубы PEX для теплого пола?
• Как собрать коллектор для теплого пола?
• Как подключить смесительный клапан для теплого пола?
• Каковы характеристики напольного отопления Aura?

Основные характеристики смесительного узла

Для эффективного функционирования установленного водяного контура необходимо правильно рассчитать всю систему и правильно установить смесительный узел напольного отопления Valtec в соответствии с положениями, которые отражены в инструкция прилагается к комплекту.

Схема подключения смесительного узла к разным видам отопления

Параметры насосно-смесительного узла:

Трубы имеют наружную резьбу с соединением евроконус.

Насосно-смесительный узел для теплого пола

Функциональные возможности

Основное назначение насосно-смесительного узла – стабилизация температуры теплоносителя при его поступлении в водяной контур путем использования его для подмешивания воды из обратки. Таким образом, оптимальное функционирование теплого пола происходит без перегрева.

В состав узла Combi входят следующие сервисные элементы:

Для регулировки узла используются следующие органы:

К узлу VALTEC COMBIMIX допускается подключение неограниченного количества ответвлений теплого пола суммарной мощностью не более 20 кВт

• клапан балансировочный на втором контуре, обеспечивающий смешивание в необходимой пропорции теплоносителей из подающего и обратного трубопроводов для обеспечения заданной температуры;
• вентиль балансировочно-запорный на первом контуре, отвечающий за подачу в агрегат необходимого количества горячей воды. Позволяет полностью перекрыть поток при необходимости;
• байпасный клапан для открытия дополнительного байпаса для обеспечения работы насоса при закрытых регулирующих клапанах.

Схема подключения разработана с учетом возможности подключения необходимого количества ответвлений теплого пола к насосно-смесительному узлу с общим расходом воды не более 1,7 м3/ч. Расчет показывает, что аналогичное значение расхода теплоносителя при разности температур 5°С соответствует мощности 10 кВт.

Если к смесительному узлу подключено несколько ответвлений, целесообразно выбирать коллекторные блоки из линейки Valtec с обозначением VTc.594, а также VTc.596.

Коллекторный шкаф

Одним из важных моментов при проектировании системы водяного теплого пола является определение места расположения коллекторного шкафа. Для его размещения в стене нужно сделать отверстие 60 см на 40 см, глубиной 12 см. В эту нишу устанавливаем тумбу, в которой обязательно разместим смесительный узел Valtec для теплого пола. Смесительный узел – это основной элемент теплого пола, в котором смешивается горячая вода из котла и холодная вода из системы обратной циркуляции.

Регулирует температуру и расход горячей воды, соединяет контуры. В этом агрегате установлены все необходимые контрольно-измерительные приборы, с его помощью вы всегда сможете поддерживать заданную температуру и хранить тепло своего дома. При установке шкафа мы первыми закрепим концы тех труб, которые подают горячую воду и направляют воду в котел на отопление. Труба для теплого пола должна быть изготовлена ​​из надежных и экологически чистых материалов, для Valtec она может быть многослойной, полиэтиленовой или металлопластиковой (стандартный размер 1,6 см в диаметре). Эти материалы отличаются прочностью и эластичностью, они достаточно прочные, с гладкой поверхностью. По своим характеристикам они теплопроводны, не подвержены коррозии. Выбор трубы для теплого пола – непростая задача. Сейчас этим занимается достаточное количество производителей, но трубы Valtek зарекомендовали себя положительно. Они прослужат долго – около 50 лет.

Алгоритм монтажа

После выполнения предварительного расчета всех составляющих начинается непосредственно монтаж теплого пола, предполагающий прохождение нескольких этапов.

Схема теплого пола

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме необходимо произвести предварительный расчет. Вы можете сделать приблизительный расчет самостоятельно, выполнив следующие шаги:

1. Определите расположение коллектора. Чаще всего его монтируют по центру пола.
2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы расходуется 6,5 метра трубы, длина трубы не должна превышать 100 метров, контуры должны быть все примерно одинаковыми.
3. Определяемся с метражом всех контуров и в общем можно приступать к установке.

Также не забудьте сделать тепловые расчеты здания. В интернете есть много готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на квадратный метр, то теплый пол не потребует дополнительных отопительных приборов.

Индивидуальная настройка

Для подсоединения труб к коллекторам используйте труборез для обрезки до нужной длины, калибратор для снятия фаски и компрессионный фитинг. Детальный расчет в домашних условиях провести сложно, поэтому необходимо изучить инструкцию, в которой подробно расписана настройка насосно-смесительного узла в определенной последовательности.

kνb = kνt {[(t1 – t12) / (t11 – t12)] – 1},

где kνt – коэффициент = 0,9 пропускная способность клапана;

t1 – температура воды первого контура на подаче, °С;

t11 – температура второго контура на подаче теплоносителя, °С;

t12 – температура воды обратного трубопровода, °С.

Расчетное значение kνb должно быть установлено на клапане.

Расход G2 (кг/с) определяется по формуле:

G2 = Q/[4187•(t11 – t12)],

где Q – суммарная тепловая мощность водяного контура, подключенного к смесительному узлу, Дж/с;

4187 [Дж/(кг•°С)] – теплоемкость воды.

Для расчета потери давления используется специальная программа гидравлического расчета. Для определения скорости насоса, которая устанавливается с помощью переключателя, по расчетным показателям используется номограмма, которая есть в инструкции, прилагаемой к конструкции теплого пола.

Схема подключения контуров теплого пола

• Выполняются операции по регулировке балансировочного клапана на первом контуре.
• Терморегулятор настроен на температуру, необходимую для комфортного обогрева.
• Выполняется пробный запуск системы.

При отсутствии протечек остается выполнить бетонную стяжку, а после ее полного застывания уложить напольное покрытие.

Разновидности

Механизмы регулировки температуры водяного теплого пола бывают следующих видов:

• Нормально открытый. Клапан находится в открытом состоянии по умолчанию, если нет напряжения. В этой модели теплоноситель может свободно проходить через клапан;
• Нормально закрытый. В этом варианте клапан по умолчанию закрыт. При отсутствии напряжения теплоноситель в систему не поступает;
• Универсальный. Эти модели могут переключаться в один из режимов, где клапан будет находиться в закрытом или открытом состоянии.

Нормально открытый сервопривод

Сервопривод Watts 22CX нормально закрытый 220В

Universal

Как смесительный клапан может получить больше от вашего водонагревателя — Блог о водонагревании

19 марта 2021 г.

Сообщение в блоге Майка Генри, технического тренера Rheem Plumber Support и мастера-сантехника

Если вы Если у вас есть стандартный электрический или газовый бак, есть ряд вещей, которые мы можем сделать, чтобы увеличить количество подаваемой горячей воды от простого до сложного. Один из способов сделать это — просто увеличить уставку термостата, чтобы вода, хранящаяся в баке, была более горячей и, следовательно, шла дальше. Например, предположим, вы подняли температуру в аквариуме со 120° до 140°. Это, безусловно, даст вам больше горячей воды, но давайте подробнее рассмотрим, что происходит, когда вы это делаете.

Несколько причин не повышать температуру

1. Чем выше температура воды в баке, тем выше скорость коррозии самого бака. Это соответствует:

• Более частая проверка и замена расходуемого анодного стержня
• Более частая промывка накопившихся отложений полезных ископаемых
• В электрических моделях более частый выход из строя ТЭНов
• В итоге сокращается срок службы танка

2. Чем выше температура воды в баке, тем менее эффективным становится водонагреватель из-за:

• Более высоких потерь тепла в режиме ожидания
• Более длительное время восстановления
• Опять же, эти залежи полезных ископаемых создают барьер между источником тепла и водой
• Более высокие температуры, которые необходимо поддерживать в течение продолжительных периодов неиспользования (т. е. выходные, отпуска)

3. Чем выше температура воды в баке, тем выше вероятность обжечься. Время, необходимое для получения серьезного ожога:

• 120° = более 5 минут
• 125° = от 1-1/2 до 2 минут
• 130° = около 30 секунд
• 140° = менее 5 секунд
• 150° = около 1-1/2 секунды
• 160° = 1/2 секунды

Почему смесительный клапан является отличным вариантом

Что касается последнего пункта, мы можем защитить от потенциально опасных условий, просто установив смесительный клапан. Смесительный клапан — это механическое устройство, которое смешивает холодную воду с горячей водой для подачи смешанной или смягченной воды вниз по течению (подумайте о вашем душевом клапане). Эти устройства можно поставить прямо на выход водонагревателя, чтобы подогретая вода поступала куда угодно. В качестве другого варианта в определенных точках использования могут быть установлены отдельные смесительные клапаны, чтобы обеспечить доставку обработанной воды в это конкретное место. Взглянув конкретно на смесительные клапаны, которые устанавливаются на выходе водонагревателя, они относительно просты в установке, регулируются и относительно недороги.

Как это работает

Термостат водонагревателя повернут на 140°, что обеспечивает бак, полный воды с температурой 140°. Затем, когда вода набирается, смесительный клапан смешивает холодную воду с этой очень горячей водой, чтобы обеспечить температуру, которую домовладелец выбирает в качестве уставки, которая обычно составляет 120 °. Этот процесс дает домовладельцу больше подаваемой горячей воды, поскольку для ее производства требуется меньше хранимой воды. Они требуют обслуживания (очистки), чтобы поддерживать их правильную работу. Нормальный срок службы таких устройств составляет 5-6 лет.

Недостатком является то, что они обычно выходят из строя постепенно и при этом пропускают через себя больше горячей воды. Поскольку это происходит постепенно, конечный пользователь может не распознать изменение и подвергать себя воздействию температуры воды, превышающей безопасную. Поэтому обязательно следите за этим и периодически проверяйте температуру воды.

В заключение

В целом, повышение заданной температуры и добавление смесительного клапана — неплохой вариант для тех, кто хочет получать больше горячей воды от своего бакового водонагревателя (не переходя на более крупный бак или с использованием более дорогой техники).
