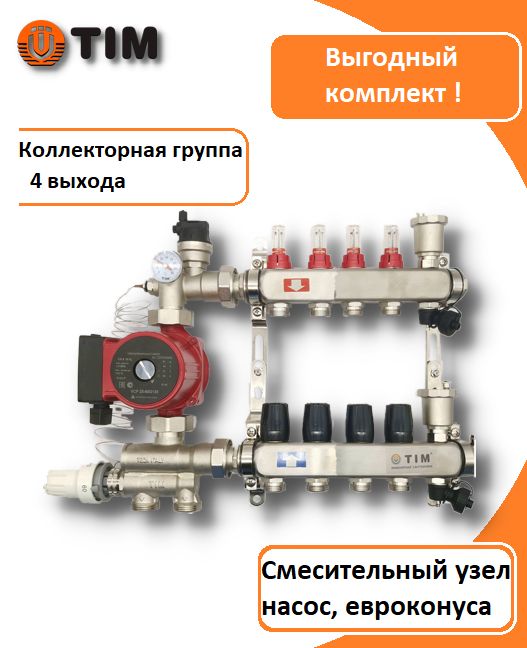

Комплектация полная. На фото в сборе с коллекторной группой.
Вам помог этот отзыв?
Ю
Юрий Ш.
изменен 19 Декабря 2022
Товар куплен на OZON
Макс. мощность, Вт: 12
Достоинства
Покаместь не ставил , но выглядит все красиво
Недостатки
Не нашел
Комментарий
Год отработал -все отлично , советую
Вам помог этот отзыв?
п
павел п.
20 Октября 2021
Товар куплен на OZON
Макс. мощность, Вт: 12
Достоинства
Внушает доверие.
Недостатки
Пока нет
Комментарий

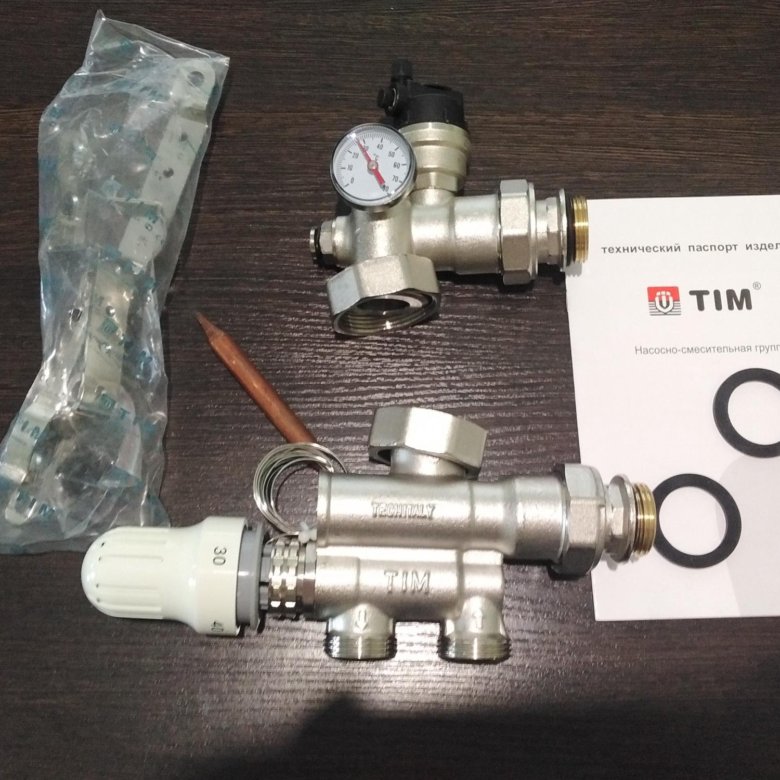

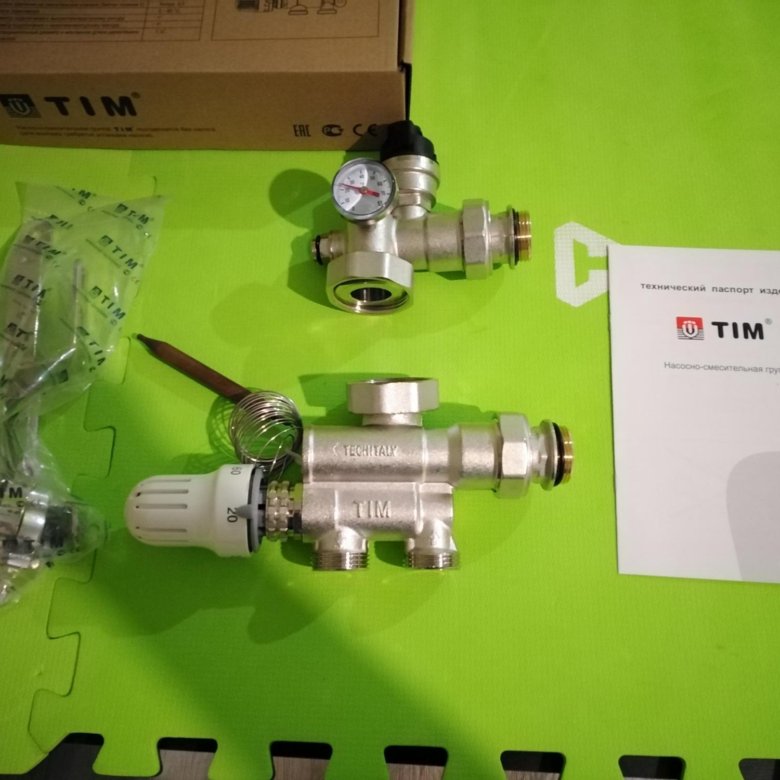

Все упаковано в отдельные пакетики, на вид прям норм, посмотрим как покажет себя в работе.
Вам помог этот отзыв?
В
Виктор К.
1 Октября 2021
Товар куплен на OZON
Макс. мощность, Вт: 12
Достоинства
Цена.
Недостатки
Не обнаружено.
Комментарий
Надеюсь со своей задачей справится.
Вам помог этот отзыв?
А
Андрей К.
изменен 25 Мая 2022
Товар куплен на OZON
Макс. мощность, Вт: 12
Достоинства
Качество сборки/цена
Недостатки
Не обнаружил
Комментарий
Отличное решение за свои деньги. Полностью удовлетворяет потребностям.
Вам помог этот отзыв?
В
Владимир М.
22 Декабря 2020
Товар куплен на OZON
Макс. мощность, Вт: 12
Достоинства
Работает нормально уже 3 месяца. Установил сам.
Вам помог этот отзыв?

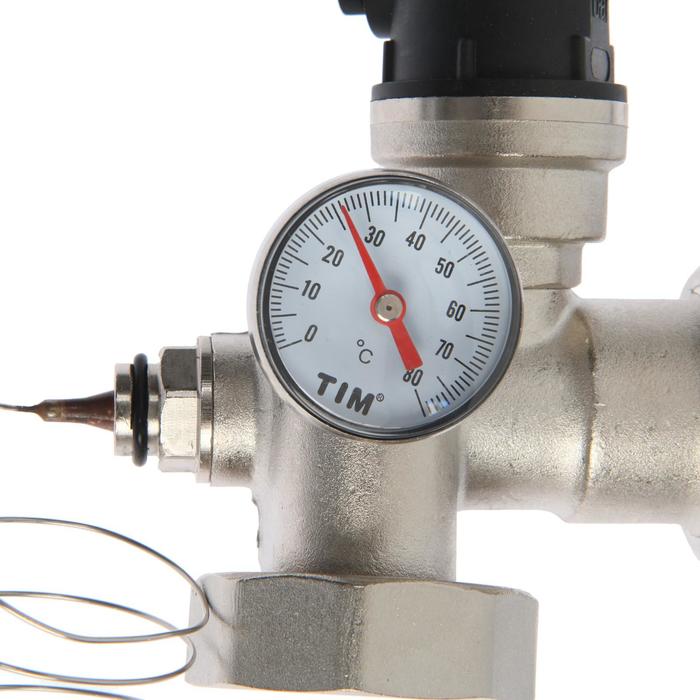

Как настроить байпас смесительного узла TIM JH-1036

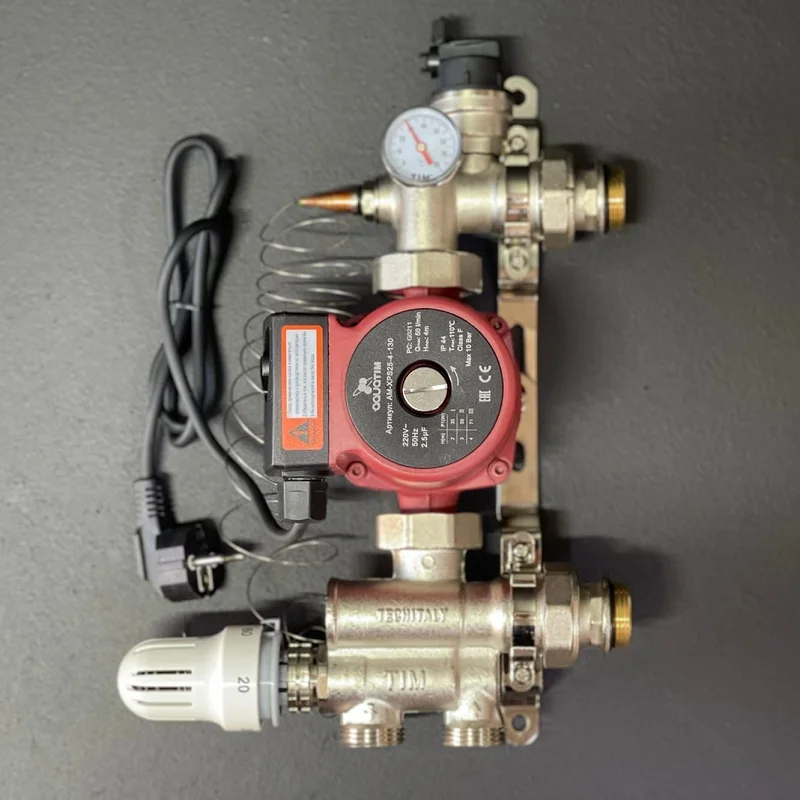

Насосно-смесительная группа TIM JH-1036 имеет регулируемый байпас.
Есть шкала с градацией от 0 до 5, но что означают эти цифры уже невозможно узнать после установки байпаса. Сложно понять и зачем он нужен, ведь в других смесительных узлах для теплого пола нет подобного приспособления.
Мне же пришлось очень подробно изучить работу байпаса смесительного узла в результате неправильного подключения его ввода и вывода к системе отопления.
После предыдущей установки смесительного узла TIM JH-1036 настроить байпас не было возможности, поскольку нет инструкции по его настройке, а конструкцию перед установкой не изучил – не снимать же его. Теперь перед установкой изучил и сфоткал внутреннее устройство смесительного узла.
Что регулирует байпас смесительного узла TIM JH-1036.
Смесительный узел имеет условную камеру смешивания, через которую проходит контур отопления теплых полов и контур отопления котла.
Обычно смесительный узел теплого пола имеет один параметр регулировки – температура воды в контуре теплых полов. У смесительного узла TIM JH-1036 есть еще какой-то байпас, да еще и с возможностью регулировки.
И это не тот перепускной балансировочный байпас, который срабатывает по излишнему напору, развиваемому насосом.
балансировочный байпас по давлению можно увидеть на фото – самая правая причиндаль.
Он мне нужен, поскольку возможно перекрытие всех направлений отопления теплого пола в результате автоматического регулирования. Кстати, как регулировать балансировочный байпас TIM M307-4 я так и не выяснил – может кто подскажет.

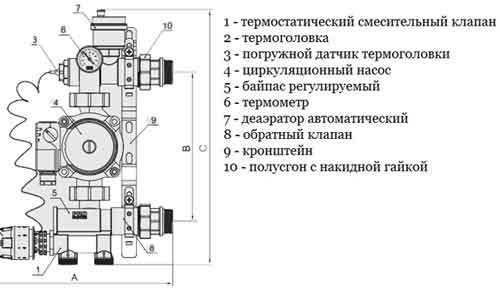

Что же касается байпаса камеры смешивания, то можно найти такое графическое пояснение работы байпаса смесительного узла:
Мало что понятно из этих схем.
Тем более не понятно что означают цифры на шкале и к чему привязано текущее значение. Все это можно выяснить только держа смесительный узел TIM JH-1036 в руках:
Оказывается, регулировочный винт крутит цилиндр, в котором есть прорезь, перекрываемая при повороте. Через эту прорезь вода может прокачиваться циркуляционным насосом, минуя условную камеру смешивания.
Нужно учитывать, что наклейка со шкалой от 0 до 5, может быть наклеена произвольно.

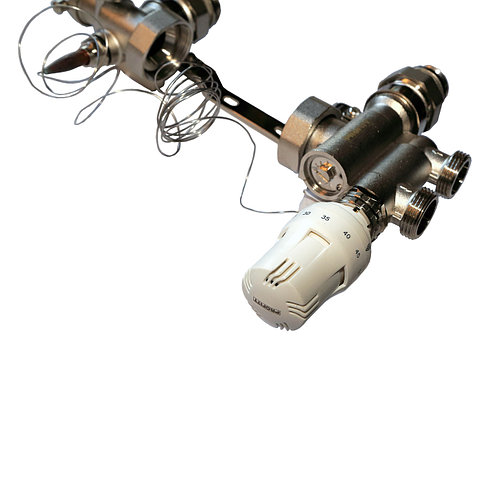

Максимальному открытию прорези (на фото выше) соответствует установка регулировочного винта в положение 5 (на фото ниже).
За условную точку считывания значения шкалы можно принять технологический уступ на корпусе камеры смешивания. При значении шкалы 0 щель максимально закрыта. В этом положении вся вода, прокачиваемая циркуляционным насосом по контурам теплого пола, проходит через камеру смешивания.
При полностью закрытом байпасе тепловая мощность отбора энергии смесительным узлом из системы отопления максимальна.
Если байпас полностью открыт, то часть воды циркулирует по контурам отопления, не попадая в камеру смешивания – и тепловая мощность отбора минимальна.
Но на практике выяснилось, что байпасом регулируется не только тепловая мощность.
Экспериментальное выяснение значения, установленное байпасом.
Перед установкой байпаса не мешало бы убедится какому значению соответствует полное открытие и закрытие байпаса.
Только осторожно – края щели острые, как лезвия.
Если смесительный узел уже установлен, а наклейка со шкалой 0-5 наклеена иначе – можно произвести эксперимент.
Вращая регулировочный винт ключом на 10 выяснить в каком положении шкалы максимальный и минимальный расход воды на расходомерах коллектора теплого пола.
Если нет коллектора или расходомеров, что очень зря, можно найти максимальную и минимальные температуры при ограниченной температуре теплоносителя в основной системе (на входе в смесительный узел) и максимально возможной установке термостатической головки смесителя.
Температуру теплоносителя на котле ограничивается так, чтобы смеситель не справлялся с установленной температурой.
Как работает байпас смесительного узла TIM JH-1036.
Казалось бы: устанавливаем тепловую мощность смесительного узла на максимум, полностью закрывая прорезь байпаса – и все.
Но расходомеры коллектора теплого пола позволяют узнать, что байпасом регулируется не только тепловая мощность. При закрытии байпаса полностью поплавки расходомеров резко всплывают.
Оказывается, что расход воды через контура отопления при полностью открытом байпасе более чем в два раза больше, чем при полностью закрытом.
Это не удивительно – прокачивание воды сквозь камеру смешения требует затрат мощности насоса, что сказывается на скорости потока воды.
При максимальной тепловой мощности смесительного узла скорость потока воды по контурам теплого пола минимальна. Для равномерного прогрева всего контура теплого пола может быть потребуется включение насоса на вторую скорость,что увеличит шум системы отопления.
Выяснилось, что в моей системе достаточно минимальной тепловой мощности смесительного узла, чтобы обеспечить на подающем коллекторе температуры теплоносителя 32 градуса при открытых всех направлениях отопления теплым полом даже при старте холодного теплого пола.
Но в других случаях может оказаться что потребуется увеличение мощности отбора.
Как влияет на систему отопления установка байпаса смесительного узла TIM JH-1036.
Внимательно изучить работу смесительного узла пришлось в результате неправильного подключения смесительного узла к системе отопления.
Разное положение регулировки байпаса приводило к тому, что теплым был разный из патрубков присоединения смесительного узла к контуру отопления.
То-есть подача и обратка смесительного узла менялась местами при изменении положения регулировки байпаса. Мистика.
Так я выяснил что подключение осуществил не правильно, перепутав подачу и обратку в смесительный узел.
Теоретически, циркуляционный насос смесительного узла теплого пола никак не должен был влиять на контур котла отопления – насос смесительного узла отдает воду в той же точке, откуда и берет. Цркуляционный насос смесительного узла качает воду по контурам теплого пола, а циркуляционный насос котла прокачивает воду через камеру смешивания смесительного узла.
Но невольные эксперименты позволили выяснить, что даже минимальной мощности насоса смесительного узла при закрытом байпасе достаточно, чтобы осуществлять дополнительную циркуляцию еще и в основном контуре отопления.
Это возможно, если предположить что эквивалентная схема (по аналогии с задачами по электротехнике) системы отопления со смесительным узлом TIM JH-1036 получается такая:
Где “R1” и “R2” – сопротивления в камере смешивания, регулируемые байпасом.
“Контур котла” – старая система отопления с батареями и котлом.
Не зря на смесительном узле четко указано – какой патрубок должен быть подающим. На фото уже правильно подключенный смесительный узел.
Тут я решил, что все-таки не мешало бы ознакомиться с теоретическими основами работы водяных теплых полов в результате чего завел страницу со ссылками на теорию.
В качестве шутки.
Материала еще много, поэтому предлагаю отдохнуть и развлечься – узел, подобный TIM JH-1036, на AliExpress по цене намного дороже, чем в местных магазинах.
| Thermostatic pump mixer blender for Water Underfloor Heating Manifold mixing valve water mixing center water mixing system DN25 | DN25 Thermostatic pump mixer blender for Water Underfloor Heating Manifold mixing valve water mixing center water mixing system |
Два насосно-смесительных узла теплого пола в одной системе отопления.
У меня получилось в одной системе отопления два смесителя теплого пола.
Один я сделал сразу на первом этапе ремонта и установил его временно.
Пока это смеситель управлял одной веткой теплого пола. Потом предполагал перенести его по окончанию ремонта в других комнатах. Заложил трубы в пол, чтобы к смесителю в новом месте подключить эту ветку.
Но ничего не бывает более постоянного, чем временное.
И в новом месте установил еще один такой же смеситель.
Когда нибудь первый смесительный узел уберу – у коллектора второго смесительного узла присутствуют штуцера для подключения этой ветки и уже проложены трубы.
Обратите внимание на то, что смеситель на первом фото не способен обеспечить температуру подачи теплоносителя больше 25 градусов при температуре, установленной на котле, 50 градусов.
На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов.
Это как раз понятно при таком то подключении.
Парадокс заключается в том, что этого (25 градусов) хватает, чтобы относительно быстро нагревать помещение на пару градусов, поддерживая установленную температуру.
Выбор значения 0-5 ргулировки байпаса в зависимости от ситуации.
На примере этих двух смесителей теперь можно показать в чем разница между разными регулировками байпаса смесительного узла TIM JH-1036.
Значение установки байпаса 0.
Первый смеситель работает в условиях, когда узким местом системы является подача тепла из системы.
Он подключен, как радиатор в однотрубную систему.
На всякий случай на участке подключения сделал утолщение с 25 до 32 диаметра и поставил кран, поскольку сомневался в затекании достаточного кол-ва воды и обеспечения достаточной мощности.
Эта локальная подсистема отопления построена, понятно, на одном смесительном узле без коллекторной группы.
Проблем же с циркуляцией по одному контуру быть не должно.
Поэтому значение болта регулировки байпаса устанавливаем в 0.
Мы циркуляцию сквозь контур теплого пола делаем минимальной, а циркуляцию сквозь камеру смешивания максимальной.
Выше было показано, что тут насос смесителя будет еще немного помогать циркуляции по системе отопления.
