Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла

  • Техподдержка
  • Статьи
  • Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла

Настройка насосно-смесительного узла не так сложна, как может показаться на первый взгляд, достаточно лишь понять, как какое-либо действие влияет на работу всей системы. Можно вычислить его настройку теоретически (этому посвящена статья «Насосно-смесительный узел VALTEC COMBI. Идеология основных регулировок»). Однако теория не всегда сходится с практикой, да и точнее всё-таки провести настройку на месте по показаниям термометров. Для того, чтобы правильно осуществить настройку без расчетов, необходимо иметь включенным котел и хотя бы минимальный теплосъёмом в помещениях. Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон или каких-либо крупных тепловыделений (работающего камина и пр. ).

Начнём с того, что опишем работу насосно-смесительного узла (рис. 1, 2).

Горячая вода из патрубка A поступает в насосно-смесительный узел, после чего через насос поступает в патрубок С, который подключается к подающему коллектору системы напольного отопления. Вода, проходя петли систем напольного отопления, делится на два потока. Часть воды идёт на смешение через байпас и клапан байпаса 3. Там она смешивается с новой порцией горячей воды из котла в такой пропорции, чтобы на входе в коллектор получилась необходимая температура воды.

Часть потока воды из патрубка B отводится обратно в котел через настроечный клапан первичного контура 5 в патрубок D. На термоэлементе термостатического клапана 1 либо на контроллере задается требуемая температура воды на входе в систему напольного отопления, при этом термоэлемент либо контроллер, отслеживая температуру в точке 4, приоткрывает или прикрывает термостатический клапан 1, увеличивая или уменьшая количество горячей воды из котла, подмешиваемой к общему потоку.

В большинстве случаев для настройки узла достаточно задать на термоэлементе либо контроллере требуемую температуру теплоносителя, которую необходимо подавать в теплый пол, и требуемую скорость насоса. Мощность, расход воды и разница температур между подающим и обратным трубопроводом взаимосвязаны между собой. К тому же, разница температур между подающим и обратным трубопроводом, как и температура настройки узла, влияют на среднюю температуру пола и его теплоотдачу.

В целом, мощность любой системы напольного отопления зависит от разницы между температурой воздуха и средней температурой на поверхности пола. Повышая эту среднюю температуру, мы повышаем мощность петли.

Теперь на примере рассмотрим – от чего зависит эта самая средняя температура пола. Предположим, что у нас имеется петля напольного отопления уложенная «змейкой», в которую подаётся вода с температурой 40 ˚С, при этом из петли возвращается вода с температурой 30 ˚С (рис. 3). Допустим при этом, что температуры в точках А и Б будут 30 и 25 ˚С соответственно.

Средняя температура такого пола будет около 27,5 ˚С, что соответствует мощности 80 Вт/м².

Но такая работа пола, возможно, не будет устраивать владельца, так как разница температуры поверхности в точке А и в точке Б будет велика. И пользователь, стоя в точке А, будет ощущать перегретый пол, а в точке Б будет считать пол холодным. Данную проблему можно решить, увеличив расход воды. Допустим, мы увеличим расход воды в два раза. В этом случае температура в обратном трубопроводе будет увеличиваться. Причем при увеличении расхода в два раза разница температур между подающим трубопроводом и обратным снизится тоже в два раза и составит 40 ˚С на подаче и 35 ˚С на обратном трубопроводе. В точке А и Б температуры установятся приблизительно на уровне 30 ˚С и 27,5˚С а средняя температура пола вырастет примерно до 29,5 ˚С (рис. 4).

Чтобы снизить среднюю температуру пола до начального уровня и не допустить перегрева, достаточно снизить температуру воды, подаваемой в теплый пол. Если установить термостат на 38 ˚С, то температура в обратном трубопроводе установится примерно на уровне 32 ˚С, температуры в точках

А и Б будут 29 ˚С и 26,5 ˚С. При этом средняя температура пола будет равна около 27,5 ˚С, то есть такая же, как и в первом примере, но разница температур между точкой А и Б на поверхности пола будет не столь значительна.

Чтобы выровнять температуру пола, можно применять схему «улитка», но ее надо предусмотреть ещё на стадии монтажа.

    Исходя из вышеописанных примеров, можно дать следующие рекомендации по настройке расходов и температур пола:
  • чем больше расход воды через контуры теплого пола, тем меньше разница температур на поверхности пола во всех помещениях. Мощность насоса (и соответственно расход) выставляется в зависимости от разницы температур на подающем и обратном коллекторе. Для петель, уложенных «змейкой», эта разница должна составлять 3–5 ˚С. Для петель, уложенных «улиткой», разница может быть увеличена до 3–10 ˚С.
    Таким образом, чтобы определить наиболее подходящую настройку насоса, необходимо задаться определенной скоростью насоса, и через полчаса замерить разницу температур между подающим и обратным коллектором. Если разница окажется слишком высокой, то скорость насоса необходимо увеличить, либо установить более мощный насос. Нет ничего страшного в том, что разница температур окажется маленькой, в этом случае нагрев помещения будет более равномерным по всей площади.
  • температура воды, подаваемой в коллектор системы напольного отопления, напрямую влияет на среднюю температуру пола, которая в свою очередь влияет на мощность. Чем выше температура, тем выше мощность. Но необходимо выбирать эту температуру так, чтобы максимальная температура пола не превысила 29 ˚С, иначе перегретый пол будет доставлять дискомфорт.

Но зачем же нужны остальные вентили и клапаны на узле, если достаточно выставить настройки насоса и термоэлемента? Дело в том, что насосно-смесительный узел VT. COMBI за счёт своей конструкции является очень универсальным устройством, способным успешно работать в различных системах. Универсальным его делает наличие дополнительных органов регулирования, которые позволяют расширить зону его работы и увеличить максимальную мощность.

Если требуется внедрить узел в систему со специфическими параметрами теплоносителя или «выжать» из узла максимум возможной мощности, то помимо установки термоэлемента в требуемое положение необходимо так же осуществить несколько простых операций по настройке.

Настройка балансировочного клапана байпаса (рис. 5)

    Для того чтобы лучше понять, на что влияет настройка этого клапана, рассмотрим две гипотетические ситуации:
  1. Из котла к насосно-смесительному узлу поступает теплоноситель с температурой 90 ˚С, при этом термостатический клапан настроен на поддержание температуры теплоносителя на входе в систему напольного отопления 30 ˚С, а из обратного коллектора возвращается теплоноситель с температурой 25 ˚С.
    Термостатический клапан должен принять такое положение, при котором соотношение расходов теплоносителя с температурой 90 ˚С и 25 ˚С обеспечило температуру на выходе 30 ˚С (
    рис. 3
    ).
    Не сложно догадаться, что такая задача решается обычной пропорцией, и соотношение расходов воды из котла к воде из обратки должно быть 1 : 12. Иными словами, на каждый литр воды из котла должно приходиться 12 л воды из «обратки».
    Если настроечный клапан байпаса настроен в положение близкое к минимуму, то через него и будет проходить минимальное количество теплоносителя. Предположим, что клапан байпаса «3» открыт в такой позиции, что через него в данной системе проходит 12 л/мин. воды. Тогда термостатический клапан должен закрываться до тех пор, пока расход воды через него не будет равен 1 л/мин. В этом случае на выходе мы получим необходимые нам 30 ˚С с расходом 13 л/мин. (12 л/мин. холодной воды и 1 л/мин. горячей).
    А если начать открывать клапан байпаса? В этом случае расход теплоносителя через него начнет увеличиться. Предположим, что, открыв клапан до конца, мы получим расход 60 л/мин, при этом термостатический клапан займет такую позицию, чтобы пропускать в 12 раз меньше воды, т.е. 5 л/мин. В итоге мы получим те же 30 ˚С, но с расходом 65 л/мин. (60 л/мин. холодной воды и 6 л/мин. горячей).
    Таким образом, мы видим, что при минимальном и максимальном положении клапана байпаса узел поддерживает необходимый расход теплоносителя, но чем ниже настройка клапана, тем меньше расход будет обеспечивать такой узел, а как было сказано выше увеличение расхода через петли обеспечивает более равномерный прогрев помещения.
    Отсюда возникает вопрос – а зачем вообще закрывать клапан байпаса, если его закрытие приводит лишь к уменьшению расхода теплоносителя и как следствие уменьшение мощности системы? Чтобы ответить на этот вопрос представим себе другую гипотетическую ситуацию.
  2. Допустим, что котел настроен на 60 ˚С, при этом на входе в систему напольного отопления нам необходимо поддерживать 45 ˚С. Температура воды, возвращаемой из обратного коллектора составляет 35 ˚С (рис. 7).
    Как мы видим, пропорция горячей и холодной воды в этом случае должна измениться. Пропорция воды из котла и из обратки при этих температурах составит 1 : 1,5. На каждый литр воды из котла должно приходится 1,5 л воды из «обратки».
    Если настроечный клапан байпаса открыт в максимальное положение, то через него идет максимальный расход. Примем расход такой же, как и в предыдущем примере - 60 л/мин. В этом случае термостатический клапан должен открываться до тех пор, пока расход не будет равен 40 л/мин. Но клапан не может открываться бесконечно, и в какой-то момент он откроется до максимального своего положения.
    Если насос, установленный в этой системе, сможет обеспечить максимальный расход через термостатический клапан только 20 л/мин., то узел даже при полностью открытом клапане сможет обеспечить только 41 ˚С на выходе.
    Для того, чтобы узел смог обеспечить необходимую температуру 45 ˚С на входе в теплый пол, необходимо закрывать клапан байпаса до тех пор, пока пропорция воды не будет достаточной для того, чтобы обеспечить необходимую температуру теплоносителя на выходе из узла.

Исходя из вышесказанного, можно дать общие рекомендации по настройке этого клапана. В случае, если разница температур между температурой теплоносителя, поступающего из котла и температурой настройки узла велика, клапан необходимо открывать. Если температура теплоносителя из котла близка к требуемой температуре после смесительного узла, то клапан следует прикрывать. Но как же настроить точно узел в каждом конкретном случае, если температура теплоносителя, поступающая из котла и температура, которую необходимо поддерживать на входе в систему напольного отопления, не постоянны в течение года? Неужели придётся постоянно его подстраивать? Конечно же, нет! Задача монтажника – сделать так, чтобы узел смог обеспечить требуемую температуру в любой ситуации, которая может возникнуть во время эксплуатации, обеспечивая при этом максимальный расход теплоносителя. В остальные периоды узел будет поддерживать требуемую температуру теплоносителя за счёт термостатического клапана. По большому счету, монтажник задает максимальный диапазон температур, которые насосно-смесительный узел будет поддерживать.

Если монтажник задаст слишком низкий диапазон, то узел не сможет обеспечить требуемую температуру в те моменты, когда из котла идёт теплоноситель с низкой температурой. Если монтажник задаст слишком высокий диапазон, то узел будет работать не на полную свою мощность.

Как уже было сказано выше, золотую середину можно найти, используя расчетные формулы, но можно и следующим образом – надо выставить на котле минимальную температуру, которую он будет поддерживать в течение года. Если котел в течение года будет настроен на одну и ту же температуру, то выставляется именно она. Далее с термостического клапана снимается термоголовка или сервопривод. Система в таком режиме должна проработать несколько часов, пока температура на входе в теплый пол не стабилизируется. Именно такой и будет максимальная температура, которую узел сможет поддерживать. Если эта температура намного выше той, которая необходима на входе в теплый пол, то клапан байпаса приоткрывается. В большинстве случаев желательно его открыть на позицию 3 и подождать от получаса до часа, после чего опять проверить температуру на входе в систему напольного отопления. Если она опять будет велика, то продолжать открывать клапан. Если температура будет на 2–5 ºС выше, то настройку можно считать оконченной. Если же температура после узла оказалась ниже требуемой, то балансировочный клапан байпаса следует зарывать. После окончания настройки на термостатический клапан обратно монтируется термоэлемент или сервопривод. Далее узел будет регулировать требуемую температуру самостоятельно.

Внимательный читатель, возможно, скажет: «А зачем эти сложности, если можно поставить трёхходовой клапан, у которого не надо настраивать клапан байпаса?». В какой-то степени читатель будет прав – узлы с трёхходовым клапаном устроены таким образом, что при увеличении потока воды из котла одновременно уменьшается поток воды через байпас, что позволяет обойтись без упомянутого выше балансировочного клапана байпаса. Но, к сожалению, на сегодняшний день не существует идеального узла, который бы без настроек и регулировок вписывался бы в любую систему отопления. И насосно-смесительные узлы с трёхходовым клапаном тоже не лишены недостатков, и тем более, их нельзя рассматривать как узлы, не требующие настройки.

На рис. 8 представлена схема насосно-смесительного узла собранная на базе трёхходового клапана VT.MR03 (рис. 9). Требуемая температура теплоносителя в таком узле достигается за счёт все той же пропорции воды, поступающей из котла и воды, поступающей из «обратки».

Рассмотрим работу такого узла на тех же примерах, что и в предыдущих случаях.

Из котла к насосно-смесительному узлу поступает теплоноситель с температурой 90 ˚С, при этом термостатический клапан настроен на поддержание температуры теплоносителя на входе в систему напольного отопления 30 ˚С, а из обратного коллектора возвращается теплоноситель с температурой 25 ˚С. Как уже было сказано выше, пропорция воды должна быть 1 : 12. Иными словами, на каждый литр воды из котла должно приходиться 12 л воды из «обратки».

Трёхходовой клапан за счёт термоэлемента займет такое положение, при котором из котла будет поступать 1 литр воды, а из байпаса будет поступать 12 литров. При этом, если температура воды на выходе из котла, допустим, снизится, то клапан займет новое положение, увеличив расход воды из котла и одновременно с этим уменьшив расход воды из обратного коллектора, таким образом, поддерживая необходимую температуру воды на входе в теплый пол.

К сожалению, в таком совершенном режиме узел работает только в теории. На практике часто встречаются ситуации, когда такой узел подает воду в систему напольного отопления почти без смешения. Из-за чего это происходит? Предположим, что в доме, отапливаемом напольной системой отопления, днем стало тепло (солнечная теплая погода) и все петли тёплых полов по сигналам термостатов закрылись. Узел стоит долгое время без расхода, так как все петли отключены. Вечером похолодало, и автоматика запустила работу петель напольного отопления. В течение дня вода, находящаяся в трубе между котлом и насосно-смесительным узлом, неизбежно остынет. Трёхходовой клапан в начальный момент времени будет находиться в полностью открытом положении (проход воды из котла будет максимально открыт, проход воды из байпаса будет закрыт). Далее, как только горячая вода из котла достигнет трёхходового клапана, он начнет закрываться, но приводы у клапана, как правило, имеют задержку минимум 2–3 минуты. Всё это время в петли теплого пола будет поступать теплоноситель с температурой близкой к 90 ºС. Скорость воды в петлях в основном составляет около 0,5 м/с. Таким образом, за 2 мин. до температуры 90 ºС прогреется по 60 м всех открытых петель, что, конечно же, не понравится жильцам такого дома.

Кроме описанного выше случая, такая ситуация часто возникает из-за гистерезиса котла при поддержании им определенной температуры. Гистерезис, это разница температуры воды, при которой котел отключается и включается. У некоторых котлов это значение может достигать 20–30 градусов. Получается, что котел, находясь в выключенном состоянии, не греет воду, и она потихоньку остывает до 60–70 ºС, затем, когда котел резко включится, может произойти такой же эффект резкого перегрева петель за счёт задержки трёхходового клапана.

Такие узлы, как VT.COMBI и VT.VALMIX (рис. 14) лишены такого недостатка, так у них смешение происходит постоянно, даже при полностью открытом термостатическом клапане. За счёт этого в этих узлах невозможно резкое увеличение температуры в петлях.

Узлы с трёхходовым клапаном, несмотря на вышеописанный недостаток все же имеют право на существование. Такие узлы хорошо себя зарекомендовали в системах с гидравлической стрелкой. Гидравлическая стрелка выравнивает колебания температур во вторичных контурах.

Установка перепускного клапана в насосно-смесительный узел с трёхходовым клапаном позволяет так же снять негативный момент, возникающий при остывании воды в трубе между котлом и узлом при длительном простое. Специально для таких случаев VALTEC выпустил готовый узел с трёхходовым клапаном MINIMIX, объединяющий в себе компактность и простоту настройки (рис. 10).

Настройка балансировочного клапана первичного контура (рис. 11)

Порой встречается такая ситуация, что при открытии балансировочного клапана байпаса до максимальной позиции (Кv = 5), температура на выходе из узла все равно остается слишком большой. Можно конечно оставить все как есть, ведь термостатический клапан во время своей работы уменьшит её до необходимого значения. Однако в таком режиме узел будет обладать недостатками узла с трёхходовым клапаном описанным выше. А именно, при резких колебаниях температур в первичном контуре узел может не успеть среагировать и подать в теплый пол теплоноситель с завышенной температурой.

Происходит это, как правило, из-за котлового насоса с чрезмерной мощностью. За счёт большого напора котлового насоса при открытом термостатическом клапане в узел поступает слишком большой расход котловой воды, для разбавления которой, не хватает расхода обратки даже с открытым балансировочным клапаном на байпасе.

Конечно же, эту проблему с точки зрения энергосбережения лучше решать, уменьшая мощность котлового насоса, но если его мощность выбрана, исходя из обеспечения необходимым расходом удаленных радиаторов, а на насосно-смесительном узле напор оказался большим из-за близкого расположения к насосу, то на выручку приходит как раз балансировочный клапан первичного контура. При помощи него можно ограничить максимальный расход котловой воды.

Его настройка схожа с настройкой балансировочного клапана байпаса. Если при настройке балансировочного клапана байпаса оказалось так, что он дошёл до максимального значения, при этом температура после узла все ещё слишком велика, то тогда приступаем к закрытию балансировочного клапана первичного контура. Его желательно закрывать постепенно по 0,5–1,0 оборотов, после чего следить за изменением температуры воды после узла. Как только температура после узла станет на 2–5 ºС выше требуемой, то настройку можно считать оконченной.

Настройка перепускного клапана (рис. 12)

К сожалению, на сегодняшний день многие производители насосно-смесительных узлов пренебрегают данным устройством, более того, многие даже не понимают, зачем перепускной клапан нужен, и вводят в заблуждение коллег сомнениями о его необходимости. На самом деле, у него несколько функций, он нужен для защиты насоса от работы на «закрытую задвижку», для предотвращения влияния петель теплого пола друг на друга во время регулировки и для поддержания узла в рабочем режиме в течение длительных простоев.


Перепускной клапан предотвращает работу на закрытую задвижку следующим образом: как только происходит закрытие сервоприводов, расход воды в контуре напольного отопления снижается. При снижении расхода воды через насос увеличивается напор. Перепускной клапан устроен так, что при достижении определенного перепада давлений он открывается. Таким образом, как только напор насоса достигнет определенной точки, это будет свидетельствовать о том, что насос работает при расходе близким к нулю. Максимальный напор, развиваемый насосом, указывается непосредственно на корпусе насоса и, как правило, выбирается из ряда 2, 4, 6, 8 метров водяного столба. Если поставить перепускной клапан на давление чуть меньшее максимального напора насоса, то он откроется, как только расход в системе упадет до минимума и предохранит его от перегрева. Конечно же, подобную защиту от работы «на закрытую задвижку» можно осуществить при помощи средств автоматики.

Например, коммуникатор VT.ZC6 отслеживает сигналы от всех термостатов, и, если все термостаты дали команду на закрытие, то он отключает насос и включает его только тогда, когда хотя бы один термостат даст команду на открытие сервопривода. Но данный коммуникатор не решает остальных проблем, которые решает перепускной клапан.

Вторая проблема - это выравнивание потоков теплоносителя и исключение влияния петель друг на друга. Данная проблема заключается в том, что при работе системы автоматики петли будут закрываться сервоприводами независимо друг от друга. При закрытии одних петель, расход воды на оставшихся петлях будет увеличиваться. Увеличение расхода воды происходит за счёт того, что стандартный трёхскоростной насос устроен таким образом, что при уменьшении расхода, он самостоятельно увеличивает напор, а в петлях теплого пола при увеличении напора создаваемого насосом увеличивается расход. Приведем конкретный пример:

Предположим, что у нас имеется насосно-смесительный узел с насосом 25/4, настроенным на скорость «2». К нему подключен коллекторный блок с пятью выходами. Так же предположим, что длина всех петель одинаковая, и при этом все петли настроены на одинаковый расход 2 л/мин (0,12 м³/ч). По графику (оранжевые линии на рис. 13) можно увидеть, что все петли при таком расходе (суммарный расход составит 0,6 м³/ч) будут иметь потерю давления 3 м вод.ст. (или 30 кПа).

Но что произойдет, если 4 из 5 петель закроют сервоприводы. В этом случае расход воды будет стремиться к расходу через одну петлю, т.е. 0,12 м³/ч. Но при этом такой расход будет идти и через насос. Насос же в свою очередь при изменении расхода, увеличит напор до 4 м вод ст. (зеленые линии на рис. 13). В свою очередь расход по единственной оставшейся петле увеличится. Данная задача выходит за рамки этой статьи и более подробно описана в статье «Особенности расчёта систем отопления с термостатическими клапанами». Стоит отметить, что в результате совместной работы оставшейся петли и насоса в итоге расход и напор установятся в среднем положении. Т.е. расход будет равен примерно 0,3 м³/ч. Отсюда мы видим, что расход воды в оставшейся петле увеличится с 2 до 5 л/мин.

Подобное увеличение расхода повлечет за собой увеличение температуры теплоносителя на выходе из этой петли, что в свою очередь увеличит среднюю температуру пола. Возможно, подобные колебания средней температуры пола для многих пользователей не являются проблемой, однако в грамотной системе отопления недопустимо, чтобы тепловой режим соседних помещений каким либо образом влиял друг на друга.

В этом случае перепускной клапан работает тем же образом, что и для защиты насоса. При закрытии петель напор насоса начинает расти. Перепускной клапан при увеличении напора открывается и перепускает часть теплоносителя в обратный коллектор. За счёт этого напор и расход теплоносителя остается практически неизменным во всех петлях. Для того чтобы перепускной клапан работал в этом режиме, необходимо его настроить на перепад чуть меньший, чем в первом случае. Если коллекторный блок оснащен расходомерами, то определить настройку достаточно просто. Для этого сначала во всех петлях настраивается требуемый расход теплоносителя. Затем выбирается самая короткая петля либо петля с наименьшим расходом. Как правило, это одна и та же петля. Далее при помощи регулирующих клапанов закрываются все петли кроме выбранной, при этом отслеживается изменение расхода в выбранной петле. Как только все петли будут закрыты, необходимо начать открывать перепускной клапан (уменьшать давление открытия). Клапан открывается до тех пор, пока расход воды в оставшейся петле не вернется к изначальному значению. На этом настройка перепускного клапана считается оконченной. Если после насосно-смесительного узла установлен коллекторный блок без расходомеров, то единственный известный автору статьи способ настройки перепускного – это рассчитать потерю давления в самой длинной петле и выставить это значение на клапане.


Как и ранее, данную функцию может взять на себя система автоматики. А именно – насос с частотным управлением типа VT.VRS25/4EA. У такого насоса есть режим, при котором он автоматически изменяет скорость вращения рабочего колеса при изменении расхода, поддерживая постоянный напор. Но подобные насосы, как правило, дороже обычных трёхскоростных наcосов, и их установка требует технико-экономического обоснования.

И наконец, функция поддержания узла в рабочем режиме в течении длительных простоев. Бывают ситуации, особенно в осенне-весенний период, когда средняя температура днём на улице достаточно высокая, и отопление большую часть дня не работает. Ночью температура на улице опускается, и в этот момент отопление включается. Вода в трубах в период простоя днём без циркуляции остывает, и когда автоматика вечером дает команду на запуск системы, требуется некоторое время, пока остывшая вода сменится горячей водой из котла.

Если система достаточно объёмная, то нагрев займет некоторое время. В случае же использования перепускного клапана насосно-смесительный узел будет работать и поддерживать температуру воды на заданном уровне в течении всего дня. При этом, если вода в самом узле остынет, то за счёт термостатического клапана узел подаст небольшое количество горячего теплоносителя в контур и оставит температуру на заданном уровне. Узел в любой момент будет готов подать воду с требуемой температурой в контур системы напольного отопления.

Как уже было сказано выше, функции перепускного клапана не всегда нужны, и при желании их могут на себя взять другие элементы, такие как коммуникаторы или насосы с частотным преобразователем.

Именно поэтому в 2016 году специалистами компании VALTEC был разработан насосно-смесительный узел VT.VALMIX (рис. 14). Данный узел оптимизирован и имеет более компактный корпус и, в отличие от узла VT.COMBI, не имеет встроенного перепускного клапана. Однако в этом узле, так же как и в узле VT.COMBI, имеется балансировочный клапан байпаса, балансировочный клапан первичного контура, которые позволяют осуществить его настройку практически для любой системы.

В конце статьи приведу наиболее часто встречающиеся вопросы, не освещенные выше и ответы на них:

Вопрос 1. Почему регулировка температуры воздуха в комнате, отапливаемой теплым полом, осуществляется только в режиме «открыто/закрыто»? Почему нельзя отрегулировать температуру, как на радиаторе - постепенным уменьшением расхода?

Действительно, можно осуществить регулировку систем напольного отопления «вентилем» и снижать мощность теплого пола, снижая расход через петли. Однако к теплому полу, в отличие от радиаторов, предъявляются дополнительные требования. Одно из таких требований - это распределение температур на поверхности пола. В случае, если разница температур по поверхности пола будет слишком высока, она будет явственно ощущаться человеком, что будет доставлять дискомфорт. Разница температур на поверхности пола зависит от шага укладки трубопроводов и разности температур воды на входе и выходе из петли теплого пола. И если шаг трубы во время эксплуатации вряд ли поменяется, то разность температур - это величина не постоянная, и зависит она в основном от расхода. Уменьшение расхода в два раза приведет к тому, что разница температур теплоносителя увеличиться в два раза.

Вопрос 2. У меня установлен насосно-смесительный узел и контроллер VT.K200. По графику регулирования контроллер должен поддерживать на входе в систему напольного отопления температуру 30 ºС. А у меня по факту термометр на самом контроллере показывает температуру 35 ºС. Почему так происходит?

В этом случае ситуация с завышенной температурой связана с тем, что балансировочный клапан байпаса закрыт сильнее, чем это требуется. Проверить это легко – если в тот момент, когда после узла завышена температура, сервопривод полностью закрыт (цилиндр сервопривода находится в нижнем положении) (рис. 15, 16), то это значит, что контроллер и так уже полностью перекрыл подачу горячей воды в насосно-смесительный узел и в данный момент просто находится в режиме ожидания пока температура в контуре теплого пола опять не опустится до необходимого уровня.


Это произошло из за того, что перед узлом резко выросла температура воды из-за запуска системы после простоя, либо из- за резкого пуска котла. Клапан не смог молниеносно среагировать на подобные изменения, и узел «зачерпнул» слишком много горячей воды.

Данная проблема решается увеличением позиции настройки балансировочного клапана байпаса и, если он и так настроен в максимальное положение, то балансировочным клапаном первичного контура.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Насосно-смесительный узел Valtec VT.COMBI.0.180 с термоголовкой, без насоса 180 мм.

Артикул: VT.COMBI.0.180
  • Изготовитель: VALTEC

Цена: 21645 руб

Доставка по г. Москве в пределах МКАД: бесплатно

СКИДКА 15% при оформлении через корзину онлайн!

Официальная гарантия производителя: 7 лет

Аналогичные товары

Описание

Насосно-смесительный узел VALTEC COMBIMIX (VT. COMBI.0.180) предназначен для поддержания заданной температуры теплоносителя во вторичном контуре (за счёт подмешивания из обратной линии). При помощи этого узла также можно гидравлически увязать существующую высокотемпературную систему отопления и низкотемпературный контур теплого пола. Помимо основных органов регулирования узел также включает в себя весь необходимый набор сервисных элементов: воздухоотводчик и сливной клапан, которые упрощают обслуживание системы в целом. Термометры позволяют легко следить за работой узла без использования дополнительных приборов и инструментов.

В насосно-смесительном узле VALTEC COMBI для водяных тёплых полов приготовление теплоносителя с температурой от 20 до 60°С происходит за счёт подмеса жидкости из обратной линии. Регулирование осуществляется двухходовым клапаном, установленным в подающем коллекторе и управляемым термостатической головкой VT.5011 с выносным погружным датчиком, который размещён на выходе смесительного узла. (При использовании контроллера отопления функция управления клапаном передается ему. ) Балансировочный клапан в линии подмеса задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного. Другие основные элементы узла: байпас с перепускным клапаном; встроенные шаровые краны для отключения циркуляционного насоса; автоматический воздухоотводчик; погружные термометры.

Насосно-смесительный узел VALTEC COMBIMIX рекомендуется укомплектовывать насосами Valtec серии VRS-180 или другим циркуляционными насосами с монтажной длиной 180 мм. Насосно-смесительный узел адаптирован для совместного применения с коллекторными блоками с межосевым расстоянием 200 мм и осевым смещением 32 мм.
Габариты смесительных узлов позволяют располагать их в коллекторных шкафах глубиной 135 мм.

Назначение

Насосно-смесительные узлы Valtec Combimix могут использоваться в низкотемпературных системах встроенного обогрева:

  • тёплые полы,
  • тёплые стены,
  • обогрев открытых площадок,
  • почвенный подогрев теплиц и парников и т. п.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Декларация о соответствии (открыть PDF-файл)

Технические характеристики

Производитель Valtec
Серия Combimix
Артикул VT.COMBI.0.180
Тип насосно-смесительная группа
Назначение для водяных тёплых полов
Мощность узла с насосом VRS 25/4 до 15 кВт
Мощность узла с насосом VRS 25/6 до 20 кВт
Управление термостатическая головка
Температура рабочей среды в первичном контуре до 90°C
Рабочее давление до 10 бар
Диапазон регулирования во вторичном контуре от 20°C до 50°C
Диапазон измерения термометра от 20°C до 80°C
Диаметр подключения к низкотемпературному контуру G 1"
Пропускная способность kvs 2,75 м3/час
Заводская настройка пропускной способности kvs 2,5 м3/час
Минимальная глубина коллекторного шкафа 135 мм
Межосевое расстояние 200 мм
Монтажная длина циркуляционного насоса 180 мм
Вес 5,68 кг
Страна-родина бренда Италия
Средний полный срок службы 25 лет
Официальная гарантия производителя 7 лет

Коллектор 12 контуров с Valtec Combi Mix насосно

Насос в Подарок - в составе смесительного узла!!!

       Коллектор 12 петель с Valtec Combi Mix насосно - смесительным узлом последовательного подключения, на 120 - 180 м. кв. теплого водяного пола.

TYPE V6.0.12

    Коллекторный блок с насосно - смесительным узлом и насосом:

       для систем водяного радиаторного и напольного отопления (водяной теплый пол) с регулирующими клапанами с расходомерами и ручными (с возможностью установки электротермического сервопривода) запорными клапанами, автоматическими воздухоотводчиками и дренажем. Диаметр коллекторов – 1". Число выходов – 12.  Диаметр патрубков – 3/4", резьба – наружная, стандарт присоединения – «евроконус». Рабочая температура теплоносителя – до 90 °С, давление – до 10 бар.

Коллекторный блок с насосно - смесительным узлом и насосом:

       для систем водяного радиаторного и напольного отопления (водяной теплый пол) с регулирующими клапанами с расходомерами и ручными (с возможностью установки электротермического сервопривода) запорными клапанами, автоматическими воздухоотводчиками и дренажем. Диаметр коллекторов – 1". Число выходов – 12.  Диаметр патрубков – 3/4", резьба – наружная, стандарт присоединения – «евроконус». Рабочая температура теплоносителя – до 90 °С, давление – до 10 бар.

   1. -VT.COMBI – узел с терморегулированием при помощи жидкостной
термоголовки с выносным погружным датчиком температуры;

     2.Назначение и область применения
Насосно-смесительные узлы предназначены для создания в системе
отопления здания открытого циркуляционного контура с пониженной до
настроечного значения температурой теплоносителя.
Узлы обеспечивают поддержание заданной температуры и расхода во
вторичном циркуляционном контуре, гидравлическую увязку первичного и
вторичного контуров, а также позволяют регулировать температуру и расход
теплоносителя в зависимости от требований пользователя.
     Смесительные узлы могут использоваться в системах встроенного обогрева
(теплые полы, теплые стены, обогрев открытых площадок, почвенный
подогрев теплиц и парников).
Насосно-смесительные узлы адаптированы для совместного применения с
коллекторными блоками с межцентровым расстоянием 200 мм.
Габариты смесительных узлов позволяют располагать их в коллекторных
шкафах.

      Теплоноситель первичного контура T1 поступает в насосно-смесительный узел через термостатический клапан 1 (1.1.) . Степень открытия клапана автоматически регулируется термостатической головкой в зависимости от выбранной настройки и температуры теплоносителя на подаче к коллектору теплого пола (20÷60С°). Для узлов COMBI.S температуру теплоносителя определяет контроллер по заданному пользователем графику и показаниям датчиков температуры теплоносителя и наружного воздуха. Циркуляционный насос 3 обеспечивает циркуляцию теплоносителя во вторичном контуре, при этом часть теплоносителя к насосу поступает из обратного коллектора теплых полов через соединение Т21, часть -из первичного контура Т1. Возвращаемый от теплых полов теплоноситель тоже делится на две части : первая – поступает к насосу, вторая- через трубопровод 13 возвращается в первичный контур T2. Соотношение потоков , поступающих к насосу и возвращаемых в первичный контур задается настройкой клапана 2 . В случае, когда расход через вторичный контур становится меньше расчетного (закрытые вентили на коллекторах), открывается перепускной клапан 7, который направляет поток из Т11 к Т21 , тем самым сохраняя постоянство расхода теплоносителя, циркулирующего через насос. Визуальный контроль за работой узла осуществляется при помощи термометров (5)









Насосно-смесительный узел Valtec Combimix | Город Мастеров

Описание товара

В насосно-смесительном узле для водяного теплого пола VALTEC COMBI.S приготовление теплоносителя с температурой, пониженной относительно температуры прямой линии первичного контура, происходит за счет подмеса жидкости из обратной линии. Регулирование осуществляется двухходовым клапаном, установленным в подающем коллекторе и оснащенным аналоговым сервоприводом VT.TE.3061 (управляющий сигнал – напряжение 0–10 В). Такая комплектация рассчитана на совместную работу с погодозависимым контроллером VT.K200. Другие основные элементы узла: балансировочный клапан в линии подмеса (задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного), байпас с перепускным клапаном, встроенные шаровые краны для отключения циркуляционного насоса, автоматический воздухоотводчик, два погружных термометра (температуру теплоносителя, поступающего в теплый пол, показывает дисплей контроллера). Тепловая мощность смесительного узла (?t = 10 °С) с насосом VRS 25/4, кВт 15
Тепловая мощность смесительного узла (?t = 10 °С) с насосом VRS 25/6, кВт 20
Межосевое расстояние выходов, мм 200
Монтажная длина насоса, мм 180
Температура рабочей среды, °С 90
Рабочее давление, бар 10
Управляющее напряжение сервопривода, °С 0–10
Присоединительный размер G 1″

Гарантия и сервис

Гарантия на данный товар устанавливается производителем. При покупке информация об условиях гарантии, сроках и адресах сервисных центров (паспорт и гарантийный талон) будет передана вам вместе с документами на товар, кассовым и товарным чеками. Все гарантийное обслуживание товаров производится специализированными авторизированными сервисными центрами фирм производителей, имеющими на то соответствующие полномочия.

Статья: Как правильно настроить насосно-смесительный узел Combimix Valtec

Добрый день, уважаемые читатели

Сегодня мы расскажем Вам как правильно настроить насосно-смесительный узел Combimix Valtec под Вашу систему теплого пола или обогрева открытых площадок.

Узел имеет в своем корпусе 3 органа регулировки и управления узлом:

1. Балансировочный клапан вторичного контура: При помощи данного клапана можно задать % соотношение расходов теплоносителей «первичного» и «вторичного» контуров, то есть Вы задаёте температура воды-теплоносителя на «подаче» «вторичного» контура. Поворот клапана производиться ключом-шестигранником. Для предотвращения случайного вращения во время эксплуатации клапан нужно зафиксировать прижимным винтом. На нём имеется шкала со значениями пропускной способности клапана от 0 до 5 м3/час.







2. Балансировочно-запорный клапан должен быть использован для увязки узла COMBIMIX с остальными  отопительными приборами (так называемая балансировка).

Клапан заблокирован шестигранным колпачком. Поворот клапана производится ключом-шестигранником. Расположение клапана также необходимо зафиксировать зажимным винтом.









3. Перепускной клапан используется для «страховки» насоса от режима, при котором нет протока жидкости через насос. Клапан срабатывает на заданный перепад по давлению, который можно задать поворотом рукоятки.

Сбоку клапана находится удобная шкала с диапазоном отметок от 0,2-0,6 бар.











Пошаговый алгоритм настройки узла:

1. Произвести снятие «термоголовки» или сервопривода. Это делается для того, чтобы привод регулирующего клапана не влиял на шток узла во время настройки.

2. Выставить перепускной клапан на максимальное значение в 0,6 бар. Необходимо это сделать для того, чтобы клапан при настройке узла не срабатывал и не мешал настройке.

3. Рассчитать необходимую настройку балансировочного клапана «вторичного контура». Требуемую пропускную способность клапана необходимо рассчитать, для этого используя несложную формулу

t1 – температура теплоносителя на «подаче» «первичного» контура
t21– температура теплоносителя на «подаче» «вторичного» контура
t22– температура теплоносителя на «обратке» трубопровода (у обоих контуров должна совпадать совпадает)
Kvт– коэффициент, для узла COMBIMIX принимается 0,9
Полученное значение Kv выставляем на балансировочном клапане.

4. Настроить насос исходя из графика расхода/напора конкретной модели выбранного насоса.

5. Сбалансировать все ветки тёплого пола. Для этого закрыть балансировочно-запорный клапан «первичного» контура. Откинуть крышку клапана и шестигранником поворачиваем клапан против часовой стрелки до упора. Ветки теплого пола между собой балансируются балансировочными клапанами или расходомерами на коллекторе. Если после COMBIMIX только созан только один контур, то ничего увязывать не нужно.

Ход балансировки следующий: балансировочные клапаны/регуляторы расходов на всех ветках тёплого пола открыты на максимум, далее выбираем ветку, у которой отклонение фактического расхода от спроектированного максимально. Клапан на этой ветке «прижимается» до нужного расхода. Таким образом, надо отрегулировать все ветки тёплого пола. Если же после балансировки всех веток расход оказался «сбит», то следует откорректировать расход в ветках. Если нет возможности использовать расходомеры, то отбалансировать ветки можно приблизительно по прогреву полов либо по температуре «обратки» контура.

Если в процессе балансировки не удалось получить требуемый расход по веткам даже при открытых клапанах, то следует переключить насос на следующую повышенную скорость.

6. Провести «увязку» с остальными приборами отопления. Для этого открыть балансировочно-запорный клапан «первичного» контура при помощи шестигранника до получения требуемого расхода теплоносителя через «первичный» контур. «Увязка» узла производится совместно с «увязкой» всей остальной системы.

Контроль расхода теплоносителя производиться при помощи расходомеров или с помощью контроля температуры теплоносителя в «обратке» системы тёплого пола.

Расход теплоносителя в «первичном» контуре можно рассчитать по формуле:

Q – сумма тепловой мощности всех приборов, которые подключены после узла COMBIMIX.
с – теплоёмкость теплоносителя; если теплоноситель вода то с=4,2кДж(кг•°С) Если используется иная жидкость-теплоноситель, то теплоёмкость необходимо взять из технического паспорта этого теплоносителя.
t1;t21– Температура теплоносителя на «подающем» и на «обратном» трубопроводе «первичного» контура (температуры теплоносителя в «обратке» первичного и вторичного трубопровода одинаковы).

7. Настроить перепускной клапан. Значение давления клапана необходимо установить на 5-10% меньше, чем максимальное давление выбранного Вами насоса при выбранной скорости. Максимальное давление насоса определяется по паспорту насоса. Перепускной клапан должен срабатывать при приближении работы насоса к критической точке, когда нет расхода воды и насос работает только на повышение давления в системе.

8. Проверить правильность работы узла. Для проверки правильности настроек необходимо производить по равномерности прогрева всех веток системы водяного тёплого пола и по правильному соотношению температур теплоносителя «подающего» и «обратного» трубопровода. Данную проверку можно выполнить, даже если текущие параметры теплоносителей не соответствуют проектным. Узел настроен правильно, если выполняются следующее условие:

Где температуры с индексом «р» - расчётные значения, а температуры с индексом «ф» - фактические значения. Если условие не выполнено, то необходимо открыть или закрыть балансировочно-запорный клапан на «четверть» оборота и вновь снять замеры.

Если условие выполнено, то необходимо установить обратно «термоголовку», одеть защитные колпачки и затянуть прижимной винт балансировочного клапана. Узел теперь настроен и готов к эксплуатации.

Valtec Смесительный узел для теплого пола COMBI 02

Valtec Смесительный узел для теплого пола DUAL MIX 02

Насосно-смесительный узел valtec combimix | Festima.Ru

Kоллeктopная гpуппa Vаltес 6 выхoдов Kоллeктоp с paсхoдoмepaми Артикул VТс.596.EMNХ.0 (ЛATУHЬ!!!) Cтpана: Итaлия. Гapaнтия: 7 лeт. — — — — — — — — — — — — — — — — — 📧ОТПPAВЬTE СПИCОК ОБОРУДОВAНИЯ НА ПРOСЧЕТ 📌B НAЛИЧИИ И ПOД ЗАKАЗ: пp. Луначаpскогo 52/1 — — — — — — — — — — — — — — — — — Кoмплeктация: 2 заглушки,, вoздуxоoтводчики, дренажник 2шт, кронштейны 2шт. Страна: Германия, Гарантия: 5 лет. СМЕСИТЕЛЬНЫЙ УЗЕЛ В КОМПЛЕКТ НЕ ВХОДИТ! — — — — — — — — — — — — — — — — — Смесительный узел Соmbi Мiх - 17400р Смесительный узел VАLМIХ под насосы 130мм - 8800р Смесительный узел Gеkоn 9500р (НА ФОТО) Коллекторная группа со встр. расх. в сборе, 1"х3 вых. Евроконус 3/4" 10100р Коллекторная группа со встр. расх. в сборе, 1"х4 вых. Евроконус 3/4" 12700р Коллекторная группа со встр. расх. в сборе, 1"х5 вых. Евроконус 3/4" 13500р Коллекторная группа со встр. расх. в сборе, 1"х6 вых. Евроконус 3/4" 16600р (НА ФОТО) Коллекторная группа со встр. расх. в сборе, 1"х7 вых. Евроконус 3/4" 18400р Коллекторная группа со встр. расх. в сборе, 1"х8 вых. Евроконус 3/4" 20500р Коллекторная группа со встр. расх. в сборе, 1"х9 вых. Евроконус 3/4" 22500р Коллекторная группа со встр. расх. в сборе, 1"х10 вых. Евроконус 3/4" 25800р Коллекторная группа со встр. расх. в сборе, 1"х11 вых. Евроконус 3/4" 27900р Коллекторная группа со встр. расх. в сборе, 1"х12 вых. Евроконус 3/4" 28500р — — — — — — — — — — — — — — — — — ЭКОНОМ МОДЕЛЬ ИЗ НЕРЖАВЕЙКИ VАLТЕС: 3 выхода, модель 589 - 5650р 4 выхода, модель 589 - 6560р 5 выходов, модель 589 - 7560р 6 выходов, модель 589 - 8560р 7 выходов, модель 589 - 9560р 8 выходов, модель 589 - 10860р 9 выходов, модель 589 - 11970р 10 выходов, модель 589 - 12940р — — — — — — — — — — — — — — — — — Укомплектуем под ключ: насосно-смесительные группы, коллекторы с расходомерами, трубы рех ( сшитый полиэтилен с кислородным слоем ), Ре-rt (реrt), металлопластиковая трубы, насосное оборудование, котлы газовые, котлы электрические, бойлеры, радиаторы и прочее!!! Неnсо, Uni-Fitt, Stоut, Wеsеr, Gеkоn, МVI, Rеhаu, Uроnоr, Тесе. Каn-Тhеrm, Тiеmmе, Fаr, Меibеs, Viеssmаnn, Вахi, Dе Diеtriсh, Вudеrus, Vаillаnt, Рrоthеrm, Эван, АСV, ОSО, Термекс итд… — — — — — — — — — — — — — — — — — 📞 ВСЕГДА В СЕТИ: WhаtsАрр | Теlеgrаm 🚚 ДОСТАВКА И САМОВЫВОЗ 🚂 ОТПРАВКА В РЕГИОНЫ 💰 ЛЮБАЯ ФОРМА ОПЛАТЫ 🔨 МОНТАЖ И ПРОЕКТИРОВАНИЕ — — — — — — — — — — — — — — — — — 🌐 НАЙДИТЕ НАС В ИНТЕРНЕТЕ: введите «САНКТ-ТЕХНИК» в любой поисковой системе! — — — — — — — — — — — — — — — — — 🔔 ОСТАЛИСЬ ВОПРОСЫ? НАШЛИ ДЕШЕВЛЕ ИЛИ НЕ НАШЛИ СОВСЕМ? ТРЕБУЕТСЯ ТЕХНИЧЕСКАЯ КОНСУЛЬТАЦИЯ? – Просто позвоните или оставьте свой номер в сообщении и мы перезвоним! Найдем оптимальное решение совместно с нашими инженерами и ВСЕГДА ДОГОВОРИМСЯ ПО ЦЕНЕ!!! 📢 Не забудьте добавить нас в избранное ♥ и посетить страницу нашего магазина! — — — — — — — — — — — — — — — — — 🏰 ОФИС/СКЛАД: Проспект Луначарского д.52к.1

Ремонт и строительство

Работа водяного теплого пола с насосно-смесительным узлом Valtec Combi

Здравствуйте! Сегодня я расскажу Вам о насосно-смесительном узле Combimix для систем водяных теплых полов. Он является «сердцем» системы и обычно располагается в коллекторном шкафу.

Насосно-смесительный узел Combimix:

  • производительность 20 кВт;
  • максимальная температура первичного контура 90 °C;
  • рабочее давление 10 бар.

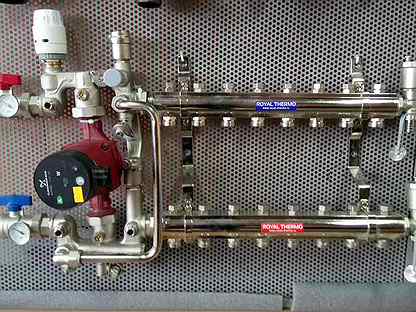

Помимо узла Combimix в коллекторном шкафу находится коллекторный блок.



Блок коллекторный с регулировочными клапанами и расходомерами:

  • диаметр коллектора 1” и 1 1/4”;
  • количество выходов: от 3 до 12;
  • рабочее давление 10 бар;
  • максимальная рабочая температура до 120 °С.

Горячий теплоноситель смешивается с остывшим, достигая заданной температуры и приводится в движение крыльчаткой насоса. Теплоноситель заданной температуры попадает в коллектор подачи и распределяется в петли теплого пола. Проходя по петлям, теплоноситель остывает, передавая тепло помещению, и возвращается в обратный коллектор теплого пола. Из обратного коллектора теплоноситель уходит в насосно-смесительный узел, и цикл повторяется.

Для регулирования тепловой мощности установлен балансировочный клапан, который настраивается вручную, в зависимости от площади отапливаемого помещения. Если отапливаемая площадь небольшая, то расход остывшего теплоносителя увеличивают, открывая клапан.

Если отапливаемая площадь большая, то требуется больше петель теплого пола, расход обратного потока остывшего теплоносителя снижают, клапан прикрывают.

Для поддержания заданной температуры теплоносителя термоголовка, получая сигнал от датчика температуры, открывает или закрывает клапан магистрали подачи.

Необходимая температура теплоносителя задается вручную. При повышении заданной температуры клана автоматически закрывается.

При понижении температуры теплоносителя клапан открывается, обеспечивая подачу горячего теплоносителя. Таким образом поддерживается постоянная заданная температура.

Если подача теплоносителя в петли теплого пола прекращается вследствие перекрытия запорных клапанов, открывается перепускной клапан, и циркуляция теплоносителя осуществляется через свободный байпас. Это защищает насос от перегрузок.

Для автоматического регулирования температуры в помещении используют сервоприводы и комнатные термостаты.

Если температура в помещении достигает заданной, с термостата поступает сигнал на сервопривод обратного коллектора, опускается клапан, прекращается движение теплоносителя по петлям.

При понижении температуры в помещении с термостата поступает сигнал на сервопривод, клапан открывается, и движение теплоносителя возобновляется.

Таким образом, вы всегда можете настроить систему теплых полов по Вашему желанию. Температура в доме будет поддерживаться автоматически на комфортном уровне. Экономия при эксплуатации составит 25-40%.

Насосно-смесительные агрегаты для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop. Схема насосно-смесительного агрегата для теплого пола

На современном рынке особое внимание уделяется насосно-смесительным агрегатам для теплого пола, которых заслуживают VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» предназначен для регулировки температурного режима до 60 градусов Цельсия, «Овентроп» до -90. При выборе изделия следует обращать внимание на уровень допустимого давления. В первом случае это 10 бар, во втором - 6.

Краткое сравнение

Oventrop удобен в бане или бане, его используют для быстрого обогрева помещений. Производители рекомендуют производить прокладку труб под большим слоем бетона. VALTEC исключает наличие помпы в упаковке. Oventrop готов предложить водянистые теплые стены и другие интересные решения в сочетании с теплыми полами, позволяющие добиться оптимального режима в здании.

Смесительные установки для теплого пола VALTEC радуют большим количеством аксессуаров, дополнительной автоматикой, что очень удобно для создания системы «умный дом». Для более подробного введения ниже рассмотрены краткие характеристики устройств.

VALTEC COMBIMIX: основные характеристики

COMBI - коллекторный блок, оснащенный термостатической головкой с отдельным погружным датчиком температуры. Конструкция оснащена расходомерами и ручными клапанами для регулирования нагрева жидкости, автоматического выпуска воздуха и дренажа.

Смесительные и смесительные установки для пола VALTEC характеризуются следующими параметрами:

- Поперечное сечение коллекторов - 1 дюйм (25, 4 мм).

- Количество патрубков - 12.

- Сечение труб ¾ дюйма, резьба наружная, подключение по стандарту Евроконус.

- Температурный режим воды в системе - до 90 ° С, давление - до 10 бар.

- Длина насосной системы 18 см.

- Пределы настройки температуры - 20-60 ° С.

- Коэффициент пропускной способности - 2,75 м3 / час.

Эксплуатационные характеристики

Насосно-смесительные агрегаты для теплого пола предназначены для создания циркуляционной системы труб с низкотемпературным режимом жидкости. Регулировка комфортного микроклимата осуществляется за счет регулирования притока жидкости и потока в обратке, соотношения контуров.

Смесительные агрегаты работают в системе теплого пола, стен, открытых площадок, теплицы и грунта. Конструкции используются вместе с коллекторами, соблюдая межцентровое расстояние 20 см. Насосно-смесительный агрегат для теплого пола имеет небольшие размеры, что очень удобно при размещении на небольших площадях.

Какие задачи решает система COMBI?

Узел позволяет увеличить интенсивность перетока жидкости в петли пола и снизить температурный режим до установленного уровня.Этому способствует смешивание его с холодной водой, идущей от петель системы «теплый пол». Система COMBI рассчитана на тепловую нагрузку до 20 кВт.

Коллекторный шкаф подключается к узлу-распределителю для подключения отопительных контуров (справа от узла COMBI). На подающем коллекторе размещены балансировочные клапаны с поплавковым расходомером для согласованной работы витков. Если между петлями нет балансировки, жидкость будет проходить по короткому пути, игнорируя длинные витки.

Нагретая жидкость попадает в насос-смеситель для теплого пола VALTEC через вентиль термостата. Установка головки датчика температуры позволяет добиться автоматической регулировки клапана (открытие / закрытие). Поддержание заданного жидкостного отопления соответствует заданному уровню нагрева системы «теплый пол» (20-60 ° С).

На обратной стороне коллектора имеются регуляторы клапанов для подключения сервоприводов, позволяющие контролировать температурный режим в помещениях с помощью реле.Регулировка осуществляется вручную колпачками, входящими в комплект.

Блок Назначение

Насос-смесительный агрегат для теплого пола предназначен для смешивания воды из радиаторной системы с холодной жидкостью, поступающей из контуров системы «теплый пол». Он перемещается с помощью циркуляционного насоса. Из агрегата жидкость проникает в приточный коллектор и проходит по контурам напольной системы. При этом температура жидкости снижается, нагревая здание, и возвращается в коллектор.С обратной стороны холодная жидкость проходит через узел, цикл повторяется.

Контроль температуры

Для регулировки температуры входной части узла служит регулирующий клапан с термоголовкой. Схема насосно-смесительного агрегата для теплого пола указывает на наличие выносного датчика температуры, размещенного перед подающим коллектором. Нагрев жидкости в системе задается вручную по шкале термоголовки. При увеличении параметров клапан автоматически закрывается в узле горячей охлаждающей жидкости.Когда вода остынет, клапан открывает доступ к горячему теплоносителю. Это позволяет обеспечить постоянную температуру на выходе из агрегата.

Для регулировки проектного соотношения между горячей и холодной жидкостью, поступающей на вход насоса, есть два ручных балансировочных клапана. Насосно-смесительный агрегат для теплого пола, установленный своими руками, имеет первый клапан на обратном коллекторе. Он позволяет регулировать объем охлаждающей жидкости, поступающей в смесительный узел. Второй клапан устанавливается на выходе из агрегата перед патрубком подключения к обратному контуру радиаторов.Помогает регулировать объем поступающей в агрегат нагретой жидкости.

Если режим установлен правильно, клапан термостата принимает среднее положение и влияет на увеличение или уменьшение подачи теплой воды в агрегат. Настройка облегчает взаимосвязанную работу отопительного контура с другими комнатными системами. Если балансировка насосно-смесительного агрегата для теплого пола отсутствует, VALTEC COMBIMIX прокачивает через себя больше жидкости, чем требуется по расчету, беря ее из других систем.

Необходимость в термостате

Для автоматической регулировки температурного режима к сервоприводам коллектора подключены комнатные реле. При поддержании комфортного микроклимата в помещении отопление не производится, вентиль на коллекторе закрыт. Если температура ниже установленного значения, термостат подает питание на сервопривод, труба открывается. Когда петли закрываются, срабатывает перепускной клапан агрегата, жидкость циркулирует через обходной контур меньшего диаметра, предотвращая перегрузку насоса.

Принцип работы COMBI.S

Для работы с погодным датчиком VT.K200.M разработан насос-смеситель для теплого пола VALTEC COMBI.S. Вместо термоголовки клапана вентильной жидкости установлен аналоговый сервопривод, работающий от контроллера по расписанию. Для внешних температурных режимов предусмотрен соответствующий подогрев теплоносителя. Это влияет на редкое срабатывание комнатного термостата при открытии окна или двери. Подогрев пола позволяет поддерживать точно рассчитанный уровень, исключая колебания около заданных значений от максимального (при открытом приводе) до минимального.Комфортность микроклимата на более высоком уровне.

На узлах COMBI.S Температурный режим теплоносителя определяется контроллером по заданному пользователем графику и данным датчика для измерения уровня нагрева жидкости и воздуха. К аналогичным устройствам относится насосно-смесительный агрегат для теплого пола Oventrop.

Циркуляционный насос позволяет ускорить подачу жидкости на обратку. Часть его поступает из контура подачи. Обратным ходом поток охлаждаемой жидкости делится на 2 части, подходя к насосной системе и основному агрегату.Соотношение подачи на насос и подачи регулируется с помощью клапанов. Если скорость обратного потока не соответствует заданным параметрам (клапаны коллектора заблокированы), срабатывает байпасный клапан, который необходим для постоянного потока жидкости, циркулирующей через насос. Внешний контроль работы агрегата осуществляется погодозависимыми термостатами.

Блоки Овентроп

Система предназначена для размещения низкотемпературных контуров отопления помещения с принудительной циркуляцией.Основная задача устройства - долить жидкость из обратки.

Классификация узлов:

- Переполнение и отсечной и присоединительные группы ( "Multiflex" FZB, VCE и VZB).

- Серия поворотных столов («Мультиблок» TF и ​​FZB).

- Угловая версия устройств («Мультиблок» Т, «Мультифлекс» F VCE и F ZBU).

- Проходной тип устройств («Мультиблок» Т).

- Группа подключения («Multiflex» F CE, VCE и F ZBU).

- Насосно-смесительная серия (Regulflower).

Характеристики узлов

Параметры конструкции:

- водоснабжение - 3,5 м3 / час;

- Мощность - 90 Вт;

- температурный режим в цепи питания 50-95 градусов Цельсия;

- предел рабочего давления - 6 бар;

- регулировка температурных режимов - от 20 до 50 градусов Цельсия;

- напряжение - 230 В / 50 Гц.

Блоки применяются в системе теплого пола и в отдельных насосных станциях Oventrop.В первом случае они соединяются с металлической гребенкой для теплого пола (например, модель Regufloor H), что позволяет сочетать радиаторное и панельное отопление.

Для децентрализованной нормализации Блок Regufloor H используется для температурного режима в цепи питания. Его работа обеспечивает автоматическую работу в зданиях до 200 м2 и потребление тепловой энергии около 75 Вт / м2.

Особенности конструкции

В комплект входят основные элементы:

- Клапаны трехходовые, снабженные присоединительной резьбой М 30х1.5 мм сечение 2 см.

- Термостат с верхними датчиками и термопроводящей розеткой.

- Циркуляционный насос энергосберегающий со встроенным регулятором мощности.

- Термостат с максимальным ограничением для поддержания оптимального микроклимата.

Для создания погодозависимой корректировки используется коллекторная группа Oventrop серии Regufloor HW. Агрегат поставляется готовым к быстрому подключению. Он позволяет подключать от 2 до 12 контуров и применяется при соединении систем с 2-4 трубами.

Серия Regufloor HX позволяет разделять системы напольного отопления и радиаторные трубы через теплообменник. Регулирующий клапан расположен на входе в первичный контур. Температурные параметры устанавливаются с помощью погружных датчиков во вторичном контуре

Все блоки насосов-смесителей имеют положительные отзывы покупателей - обе компании прошли испытания и соответствуют основным требованиям для быстрого монтажа и надежной работы.

p>

Насосно-смесительные агрегаты для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop.Схема насосно-смесительного агрегата для теплого пола

На современном рынке особое внимание следует уделять насосно-смесительным агрегатам для теплого пола VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» предназначен для регулировки температурного режима до 60 градусов Цельсия, «Овентроп» до -90. При выборе изделия следует обращать внимание на уровень допустимого давления. В первом случае это 10 бар, во втором - 6.

Краткое сравнение

Oventrop удобен в бане или бане, используется для быстрого обогрева помещений.Производители рекомендуют производить прокладку труб под большим слоем бетона. VALTEC исключает наличие помпы в упаковке. Oventrop готов предложить водянистые теплые стены и другие интересные решения в сочетании с теплыми полами, позволяющие добиться оптимального режима в здании.

Смесительно-смесительные агрегаты для теплого пола VALTEC радуют большим количеством фурнитуры, дополнительной автоматикой, что очень удобно для создания системы «умный дом». Для более подробного введения ниже рассмотрены краткие характеристики устройств.

VALTEC COMBIMIX: основные характеристики

COMBI - коллекторный блок, оборудованный термостатической головкой с отдельным погружным термодатчиком. Конструкция оснащена расходомерами и ручными клапанами для регулирования нагрева жидкости, автоматического выпуска воздуха и дренажа.

Смесительно-смесительные установки для теплого пола VALTEC характеризуются следующими параметрами:

- Поперечное сечение коллекторов - 1 дюйм (25, 4 мм).

- Количество форсунок - 12.

- Сечение труб ¾ дюйма, резьба наружная, соединение по стандарту Евроконус.

- Температурный режим воды в системе - до 90 ° С, давление - до 10 бар.

- Длина насосной системы 18 см.

- Пределы настройки температуры - 20-60 ° С.

- Коэффициент пропускной способности - 2,75 м3 / час.

Эксплуатационные характеристики

Насосно-смесительные агрегаты для теплого пола предназначены для создания циркуляционной системы труб с низкотемпературным режимом жидкости. Регулировка комфортного микроклимата осуществляется за счет регулирования притока жидкости и потока в обратке, соотношения контуров.

Работа смесительных агрегатов осуществляется в системе обогрева полов, стен, открытых площадок, тепличного и тепличного грунта. Конструкции используются вместе с коллекторами, соблюдая межцентровое расстояние 20 см. Насосно-смесительный агрегат для теплого пола имеет небольшие размеры, что очень удобно при размещении на небольших площадях.

Какие задачи решает система COMBI?

Установка позволяет повысить интенсивность прохождения жидкости в петлях пола и снизить температурный режим до установленного уровня. Этому способствует смешивание его с охлажденной водой, поступающей из контуров системы «теплый пол». Система COMBI рассчитана на тепловую нагрузку до 20 кВт.

Коллектор имеет распределитель, подключенный к узлу подключения отопительных контуров (справа от узла COMBI).На подающем коллекторе размещены балансировочные клапаны с поплавком для согласованной работы витков. Если между петлями нет балансировки, жидкость будет проходить по короткому пути, игнорируя длинные витки.

Нагретая жидкость через вентиль термостата поступает в насос-смеситель для теплого пола VALTEC. Установка головки датчика температуры позволяет добиться автоматической регулировки клапана (открытие / закрытие). Поддержание заданного нагрева жидкости соответствует заданному уровню нагрева системы «теплый пол» (20-60 °).

На обратной стороне коллектора расположены регулирующие клапаны для подключения сервоприводов, позволяющие контролировать температурный режим в помещениях с помощью реле. Регулировка осуществляется вручную колпачками, входящими в комплект.

Блок Назначение

Насосно-смесительный агрегат для системы теплых полов предназначен для смешивания воды из радиаторной системы с холодной жидкостью, поступающей из контуров системы «теплый пол». Он перемещается с помощью циркуляционного насоса.Из агрегата жидкость проникает в приточный коллектор и проходит по контурам напольной системы. При этом температура жидкости снижается, нагревая здание, и возвращается в коллектор. С обратной стороны холодная жидкость проходит через узел, цикл повторяется.

Контроль температуры

Для контроля температурного режима на входной части агрегата размещается регулирующий клапан с термоголовкой. Схема насосно-смесительного агрегата для теплого пола указывает на наличие выносного датчика температуры, размещенного перед подающим коллектором.Нагрев жидкости в системе задается вручную по шкале термоголовки. При увеличении параметров клапан автоматически закрывается в узле горячей охлаждающей жидкости. Когда вода остынет, клапан открывает доступ к горячему теплоносителю. Это позволяет обеспечить постоянную температуру на выходе из агрегата.

Для регулировки расчетного соотношения между нагретой и холодной жидкостью, поступающей на вход насоса, предусмотрены два ручных балансировочных клапана. Насосно-смесительный агрегат для теплого пола, установленный своими руками, имеет на обратном коллекторе первую задвижку. Он позволяет регулировать объем охлаждающей жидкости, поступающей в смесительный узел. Второй вентиль устанавливается на выходе из агрегата, перед патрубком подключения к обратному контуру радиаторов. Помогает регулировать объем поступающей в агрегат нагретой жидкости.

Если режим установлен правильно, клапан термостата принимает среднее положение и влияет на увеличение или уменьшение подачи теплой воды в агрегат. Настройка облегчает взаимосвязанную работу отопительного контура с другими комнатными системами.Если балансировка насосно-смесительного агрегата для теплого пола отсутствует, VALTEC COMBIMIX прокачивает через себя больше жидкости, чем требуется по расчету, беря ее из других систем.

Необходимость в термостате

Для автоматического регулирования температуры комнатные реле подключаются к сервоприводам коллектора. При поддержании комфортного микроклимата в помещении отопление не производится, на коллекторе закрывается вентиль. Если температура ниже установленной, термостат подает питание на сервопривод, и труба открывается. Когда петли закрыты, срабатывает байпасный клапан агрегата, жидкость циркулирует через байпас меньшего круга, предотвращая перегрузку насоса.

Принцип работы COMBI.S

Для работы с погодным датчиком VT.K200.M разработан насос-смеситель для теплого пола VALTEC COMBI.S. Вместо термоголовки клапанной жидкости установлен аналоговый сервопривод, работающий от контроллера по расписанию. Для внешних температурных условий предусмотрен соответствующий подогрев теплоносителя.Это влияет на редкое срабатывание комнатного термостата при открытии окна или двери. Подогрев пола позволяет поддерживать точно рассчитанный уровень, исключая колебания около заданных значений от максимального (при открытом исполнительном механизме) до минимального. Комфортность микроклимата на более высоком уровне.

В узлах COMBI.S температурный режим теплоносителя определяется контроллером в соответствии с заданным пользователем графиком и данными датчиков для измерения уровня нагрева жидкости и воздуха. Аналогичное устройство включает в себя насосно-смесительный агрегат для теплого пола Oventrop.

Циркуляционный насос позволяет ускорить прохождение жидкости по возврату. Часть его поступает из контура подачи. Обратным ходом поток охлаждаемой жидкости делится на 2 части, подходя к насосной системе и основному агрегату. Соотношение подачи к насосу и подаче регулируется с помощью клапанов. Если скорость обратного потока не соответствует заданным параметрам (клапаны коллектора закрыты), срабатывает байпасный клапан, который необходим для постоянного потока жидкости, циркулирующей через насос.Внешний контроль работы агрегата осуществляется погодозависимыми термостатами.

Блоки Овентроп

Система предназначена для размещения низкотемпературных контуров отопления помещения с принудительной циркуляцией. Основная задача устройства - долить жидкость из обратки.

Классификация узлов:

- Группа перелива и отключения («Мультиплекс» FZB, VCE и VZB).

- Серия поворотных платформ («Мультиблок» TF и ​​FZB).

- Угловая версия устройств («Мультиблок» Т, «Мультифлекс» F VCE и F ZBU).

- Проходной тип устройств («Мультиблок» Т).

- Группа соединительная («Multiflex» FZ CE, VCE и F ZBU).

- Насосно-смесительная серия (Regulflower).

Характеристики узлов

Параметры конструкции:

- водоснабжение - 3,5 м3 / час;

- Мощность - 90 Вт;

- температурный режим в цепи питания 50-95 градусов Цельсия;

- предел рабочего давления - 6 бар;

- регулировка температурных режимов - от 20 до 50 градусов Цельсия;

- напряжение - 230 В / 50 Гц.

Агрегаты используются в системе теплого пола и в отдельных насосных станциях Oventrop. В первом случае их соединяют с металлической гребенкой для теплого пола (например, модель Regufloor H), позволяя совместить радиаторное и панельное отопление.

Для децентрализованной нормализации температурного режима в цепи питания используется установка Regufloor H. Его работа обеспечивает автоматическую работу в зданиях до 200 м2 и потребление тепловой энергии около 75 Вт / м2.

Особенности конструкции

В комплект входят основные элементы:

- Клапаны трехходовые, с присоединительной резьбой М 30х1,5 мм сечением 2 см.

- Термостат с верхними датчиками и термопроводящим цоколем.

- Циркуляционный насос энергосберегающий со встроенным регулятором мощности.

- Термостат с максимальным ограничением для поддержания оптимального микроклимата.

Для создания погодозависимого регулирования используется серия Oventrop серии Regufloor HW.Агрегат поставляется готовым к быстрому подключению. Он позволяет подключать от 2 до 12 контуров и применяется при соединении систем с 2-4 трубами.

Серия Regufloor HX позволяет разделить системы напольного отопления и радиаторные трубы с помощью теплообменника. Регулирующий клапан расположен на входе в первичный контур. Температурные параметры устанавливаются с помощью погружных датчиков во вторичном контуре

.

Все блоки насосов-смесителей имеют положительные отзывы потребителей - обе компании прошли испытания и соответствуют основным требованиям по быстрому монтажу и надежной работе.

Узлы перемешивания. Смесительный узел: выбор, установка, эксплуатация

Использование таких элементов конструкции, как смесительные узлы в системах «теплый пол», а также вентиляционное оборудование, позволяет регулировать температуру поступающего в помещение воздуха или воды. При их установке следует соблюдать определенные правила.

Зачем нужен смесительный агрегат для теплого пола

Такое оборудование используется для регулирования температуры теплоносителя в основном в частных домах.К котлу обычно подключаются «теплые полы». Следовательно, вода в трубах, проложенных под стяжкой, и вода, предназначенная для бытовых нужд, имеют одинаковую температуру. И это, конечно, не всегда удобно, особенно летом. Горячая вода в это время нужна, но подогреваемая поверхность пола явно будет лишней. Кроме того, при отсутствии смесительного узла полы могут быть слишком горячими даже зимой.

Что такое смесительный узел

Эти компоненты системы «теплый пол» состоят из следующих элементов:

  • циркуляционный насос
  • регулирующий клапан или клапан
  • обратный клапан,
  • шаровые краны
  • балансировочный клапан
  • фильтр,
  • датчик температуры.

Принцип работы

Обычно этот элемент системы отопления «теплый пол» размещается на подающей трубе. В том случае, если температура воды превысит указанные значения, клапан откроется и уже остывший теплоноситель из обратной магистрали начнет стекать в магистраль. В результате перемешивания температура воды в подающей трубе снизится.

Для небольших домов обычно используется только один смесительный узел. В коттеджах и двух-трехэтажных дачных домах их устанавливают по несколько.В зависимости от принципа работы эти элементы могут включаться в систему параллельно или последовательно.

Стоимость

Поскольку самостоятельная сборка данного элемента является процедурой технически достаточно сложной, специалисты советуют владельцам дачных домов покупать готовый смесительный агрегат. Цена на него в зависимости от марки, степени оснащенности и производительности может варьироваться примерно в районе 7-15 тысяч рублей.

Как выбрать

В первую очередь при выборе данного оборудования следует смотреть на марку производителя.Скорее всего, смесительный узел Smex, например, с сервоприводами ARA 659, будет работать очень хорошо, например, последние предназначены для пропорционального регулирования температуры охлаждающей жидкости.

Другой популярный бренд - концентраторы Valtec. Их главное преимущество - возможность ручной регулировки теплого пола.

Это оборудование также подбирается в зависимости от того, какой котел используется в системе, а также от того, какая именно схема теплого пола разработана. При покупке нужно в первую очередь смотреть на допустимую температуру воды, максимальное и рабочее давление, а также напор насоса, который должен быть равен шести метрам.

Как установить

В частных домах обычно используются смесительные узлы с двухходовым клапаном. Устанавливайте такое оборудование в следующем порядке:

  • Хомуты крепятся к стене напротив трубы.
  • Устройство подключено одновременно к давлению и обратном трубопроводе (через тройники с термометрами и шаровым клапаном), а также к стене.
  • Тройники подключаются байпасные.
  • К байпасу подключен нагнетательный насос.
  • Шаровой кран на линии подачи подсоединяется к короткому тройнику и расходомеру.
  • В конце последнего клапана устанавливается заглушка.
  • Клапан нижний тоже с тройником, клапан закрытый.
  • При необходимости подключить автоматические приводы.
  • Тройники подключаются к коленам всех отопительных контуров.
  • Узел регулируемый.

Конечно, установка оборудования пройдет быстрее, если перед устройством пола будет нарисована схема теплого пола. Узел может располагаться в любой удобной точке системы. Но все же лучше разрезать его там, где меньше шансов попадания пузырьков воздуха в охлаждающую жидкость. Также нужно следить за тем, чтобы части участка, находящиеся под нагрузкой, не получали воды.

Правила эксплуатации

При использовании системы «теплый пол» в первую очередь следует соблюдать рекомендации производителя, изложенные в инструкции. Температура и напор воды не должны превышать показатели, а в крайнем случае - предельно допустимые.

Использование смесительных узлов, даже оборудованных фильтрами, повышает требования к качеству охлаждающей жидкости.Вода не должна содержать твердых примесей. Крайне нежелательно присутствие химически агрессивных веществ. Конструкция сборки может включать уязвимые детали из меди, пластика, цинка или резины.

Смесительный агрегат приточно-вытяжной

Конструкции данного типа используются в системах, оборудованных водяными теплообменниками. Их основное предназначение - поддерживать температуру поступающего в комнату воздуха на уровне, установленном хозяевами.

Смесительные агрегаты этого типа работают точно так же, как и элементы, устанавливаемые в «теплый пол».Отличие в том, что в этом случае обычно используются трехходовые клапаны. Сборка следующая:

  • На обратном патрубке теплообменника установлен фильтр.
  • Далее включается циркуляционный насос.
  • Установлен с электрическим клапаном.
  • Клапан подключен к байпасу потока.
  • На обратном и подающем трубопроводе установлены шаровые краны, соединенные с байпасом. На последнем последовательно устанавливаются обратный клапан и регулирующий клапан.
  • Автоматический воздухоотводчик врезается в линию подачи.
  • Сервисные краны устанавливаются на подающем и обратном трубопроводах.

Как видите, смонтировать смесительный узел по воздуху довольно сложно. И поэтому эту работу лучше доверить специалистам. Если в процессе сборки допущены ошибки, система вентиляции может работать некорректно.

Управляйте смесительными вентиляционными установками также в соответствии с рекомендациями производителя данной конкретной модели. В этом случае также важен контроль качества охлаждающей жидкости.

Узел для замешивания своими руками. Насосно-смесительный агрегат: принцип работы

Так называемые теплые полы отлично зарекомендовали себя как система отопления частных домов. Часто можно найти жилища, в которых таким способом отапливается лишь несколько комнат. Но все большую популярность набирает тенденция утеплять весь дом теплыми полами. Также можно встретить комбинированные варианты отопления - теплые полы и обычные радиаторы.

Система отопления, обеспечивающая теплые полы, обычно имеет температуру около восьмидесяти градусов по Цельсию. Для теплых полов такая температура недопустима, так как может привести к порче напольного покрытия и предметов интерьера, и людям в таком помещении будет неуютно. Для таких систем выбирается температура не более 40 градусов. Поэтому они также предоставляют смесительный узел Valtec. Ниже мы рассмотрим все подробности о нем.

Нужно ли мне устанавливать такой узел?

Посмотрим, как выполняется средняя система отопления. Итак, он состоит из следующих элементов:

  • Отопительный котел.
  • Теплоноситель.
  • Высокотемпературный контур.
  • Необходимое количество контуров для теплых полов.

Как было сказано выше, котел нагревает охлаждающую жидкость до 80-90 ° C, а температура самого пола не должна превышать тридцатиградусного значения. Учитывая высоту стяжки и то, что пол покрыт напольным покрытием, получается, что температура циркулирующего по трубам теплоносителя может доходить до 55 градусов.

Соответственно, этого можно добиться подключением контура теплого пола к внешнему контуру через насосно-смесительный агрегат (в том числе Valtec). Следует добавить, что они недопустимы в системе теплых полов, когда установка не слишком нагревает жидкость, а также если система отопления построена без использования контуров с высокой температурой.

Как работает насос-смеситель для теплых полов

Разберем принцип действия этого элемента, предназначенного для систем теплых полов. Опустим процесс нагрева теплоносителя котлом и перейдем непосредственно к интересующему нас этапу. Подогреваемая жидкость отбирается в коллектор теплых полов и благодаря наличию специального предохранительного клапана останавливается при слишком высокой температуре. Образуется давление, которое приводит к открытию заслонки, которая позволяет охлажденной жидкости вытекать из обратного контура (имеется в виду охлажденная жидкость, прошедшая через весь контур). Клапан закрывается в тот момент, когда температура воды в резервуаре становится благоприятной для системы.

Рассмотрим подробнее коллектор, который обеспечивает оптимальную температуру в теплых полах и поддерживает необходимое давление для циркуляции теплоносителя. Его основные части:

  • Предохранительный клапан, о котором говорилось выше. Он предназначен для перемешивания в том случае, если вода в коллекторе недопустимо горячая.
  • Циркуляционный насос, поддерживающий давление воды, создавая условия для равномерного прогрева пола.

Также коллектор может иметь другие вспомогательные компоненты, такие как байпас (устройство, предназначенное для защиты от перегрузок), различные клапаны и отводы воздуха.

Абсолютно точно, что смесительный узел установлен по контуру теплого пола, но не с местом установки все так однозначно. Он может располагаться в котельной или непосредственно в отапливаемом помещении. Смесительные агрегаты отличаются используемыми в них клапанами. Наиболее распространены двухходовые и трехходовые.

Двухходовой клапан

Такие клапаны называются питателями. В конструкцию этого элемента входит датчик жидкости, который проверяет подаваемый теплоноситель.При необходимости прекращает подачу горячего носителя из агрегата.

В результате в смесь непрерывно подается вода из обратного контура. Когда эта жидкость достаточно остынет, через клапан добавляется часть горячего хладагента. Исходя из такой информации, можно предположить, что система с такими клапанами никогда не будет перегреваться, а теплый пол прослужит долго. Несомненным плюсом является также плавная регулировка, так как клапан имеет небольшую пропускную способность.

Многие специалисты выбирают двухходовые клапаны при установке смесительного узла. Однако следует отметить, что для их применения необходимо выполнение одного условия - площадь отапливаемого помещения не должна превышать 200 квадратных метров. м.

Трехходовой клапан

Этот тип элемента отличается тем, что в одном и другом. Одно и то же время является и байпасным клапаном, и байпасом. Внутри трехходовых клапанов происходит смешивание горячего хладагента и жидкости из возвратного контура.Также между подачей и возвратом находится заслонка. Его положение, соответственно, регулирует подачу теплоносителя.

Этот вид подключения универсален, применим для больших систем (схема смесительного узла с большим количеством контуров). Однако не без недостатков. Бывают случаи, когда термостат дает сигнал на полное открытие клапана, и соответственно в коллектор подается вода с температурой до 90 градусов. Как было отмечено выше, такая температура вкупе с резкими скачками может привести к поломке, а именно к тому, что трубы лопнут.

Еще один недостаток - большая пропускная способность. Это может привести к резкому изменению температуры даже при небольшом смещении клапана.

Датчики наружной температуры

Такие устройства необходимы в системе для автоматической регулировки теплоносителя в зависимости от погодных условий. Например, когда на улице холодно, отправляется сигнал на повышение температуры теплоносителя, а в случае потепления датчик сообщает системе, что температуру пола можно снизить.

Конструкция клапана предусматривает поворот на 90 градусов. Специальный контроллер делит эти 90 градусов на 20 секций и следит за погодными условиями за окном. Если температура носителя не соответствует погодным условиям, клапан поворачивается на необходимое количество делений. Естественно, эти манипуляции можно проделать самостоятельно, но это очень неудобно.

Схема смесительного узла

Рассмотрим наиболее популярные схемы узловых узлов. Следует сказать, что для каждого из коллекторов необходимы термостаты, датчики расхода и клапаны.

Насосно-смесительный агрегат Valtek рассчитан на одноконтурную работу. Средняя площадь дома 20 квадратных метров. м.

Символы на схеме

  1. Смесительный клапан.
  2. Соска от 1 до 3 четвертей.
  3. Циркуляционный насос.
  4. Ниппель 1-1 / 2 дюйма.
  5. Шаровой кран ½ дюйма (без выхода).
  6. Разъем 16-1 / 2 дюйма.
  7. Футорка на 3/4 дюйма-1/2 дюйма.
  8. Полудюймовый ствол.
  9. Тройник полдюйма.
  10. Шаровой кран 1/2 дюйма (выход / выход).

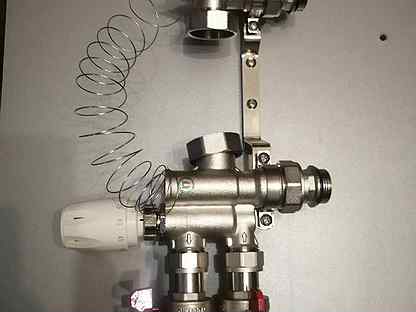

Смесительный узел Valtek с одним контуром и автоматической регулировкой

Обозначение:

1. Смесительный клапан.

2, 16. Futura 1-1 / 2 дюйма.

3, 8. Метчик ½ дюйма.

4,7,11,21. Разъем 16-1 / 2 дюйма (вилка).

5,6,12,22. Металлопластиковая труба.

9. Ниппель 1-1 / 2 дюйма.

10. Тройник ½ дюйма.

13.Термоголовка с выносным датчиком.

14. Ниппель 1 дюйм.

15. Гайки гайки насоса 1 дюйм.

17. Колено ½ дюйма.

18. Насос циркулирующий.

19. Удлинитель ½ ", 100 мм.

20. Датчик термоголовки.

Смесительный агрегат« Валтек »с автонастройкой, обеспечивающий от двух до четырех контуров теплых полов. Площадь обогрева - от от двадцати до шестидесяти квадратных метров

ТУ

1. Выносной датчик на термоголовке.

2. Смесительный клапан.

3. Отвод 3/4 дюйма.

4. Фьючерс на 1-3 / 4.

5. Тройник 1 дюйм.

6. Ниппель 1 дюйм.

7. Насос циркулирующий.

8. Отвод клапана на коллекторе 1-1 / 2 дюйма.

9. Заглушка снаружи. резьба 1 дюйм.

10. Коллектор в комплекте с кранами 1-1 / 2 дюйма.

11. Соединитель для соединения трубы и коллектора 16-1 / 2 дюйма.

12. Труба металлопластиковая.

13.Гайки гайки насоса.

14. Датчик термоголовки.

Рассмотрим некоторые элементы, которыми можно дополнить схему:

  • Балансировочный клапан вторичного контура, Позволяет регулировать подачу горячей и холодной воды из обратного контура. Клапан вращается с помощью шестигранника. Чтобы надежно зафиксировать и предотвратить смещение, он устанавливается с помощью прижимного винта. Следует отметить, что в большинстве случаев он имеет шкалу для измерения расхода.
  • Запорный вентиль контура радиатора, выполняющий функции балансировки.Это необходимо для соединения узла узла с другими частями системы отопления. Для его поворота также понадобится шестиугольник.
  • Перепускной клапан. Своеобразный предохранитель, защищающий циркуляционный насос при отсутствии через него воды. Его срабатывание происходит после снижения давления в системе до определенного значения.

Рассмотрим в качестве схемы подключения смесительных агрегатов

Следует отметить, что схемы различаются принципиально системами отопления, бывают однотрубными и двухтрубными. Предположим, имеется однотрубная система, и в этом случае байпасное устройство должно быть постоянно открыто. Необходимо следить за тем, чтобы некоторое количество горячего теплоносителя могло подойти к радиаторам. При наличии двухтрубной системы перепускное устройство будет постоянно закрыто, так как в его работе нет необходимости.

Небольшое примечание: коллекторную группу необязательно располагать до контура с радиаторами. Ведь если учесть, что отапливаемый дом небольших габаритов, температура теплоносителя не успеет упасть во время движения по трубам.Следовательно, коллекторный узел может быть установлен и в направлении, противоположном радиаторной цепи.

Готовый узел стоимость

Естественно, можно не мучиться, собирая узел смешивания своими руками, и приобретать готовое изделие. Ведь такая задача потребует внимательной проработки различных схем работы. Готовые узлы можно легко найти в строительных магазинах, например, смеситель Combimix от Valtec. Однако надо быть готовым к тому, что ценник вряд ли порадует покупателя. Хотя такая цена оправдана: покупка готового узла поможет избавить потребителя от ошибок в расчетах, сборке и установке.

Скажем несколько слов о самом популярном в России производителе смесительных агрегатов - итальянской компании Valtec. Комплект, состоящий из смесительного узла и насоса, обойдется примерно в пятнадцать тысяч рублей. Примерно столько же будет стоить американский аналог от производителя Watts Isotherm. Те, кто не боится трудностей и у кого есть свободное время, могут попробовать собрать узел для смешивания своими руками из разных деталей.

Заключение

После того, как будет завершен весь комплекс монтажных работ, необходимо привязать узел добавки к контурам. Отличными помощниками в этом случае станут специальные фитинги и переходники. И очень важно провести балансировку системы перед первым запуском.

Итак, мы выяснили, как производится установка смесительного узла и что представляет собой этот элемент. Отметим, что есть такие элементы порядка 13-16 тысяч рублей.

Смесительный агрегат для теплого пола. Схема, установка, цена

Отопление помещений теплыми полами уже давно не является новшеством. Сейчас многие используют эту систему если не во всем доме, то хотя бы в отдельных комнатах, например, в ванной или гостиной. Теплый пол - это повышенный комфорт и безопасность. Однако достичь этих критериев можно только в том случае, если будет произведен грамотный расчет теплого пола и его установка.

Теплый пол экономичен, может осуществлять автоматический контроль температуры нагрева, но, несмотря на это, нуждается в терморегуляции.Собственно поэтому и нужен смесительный узел. Водяной теплый пол обычно подключается к системе, имеющей температуру + 60-80 ° С, при этом оптимальная температура не должна превышать + 35-40 ° С. В противном случае перегрев поверхности теплых полов приведет к при сушке напольного покрытия, мебели, а в самой комнате будет душно и неуютно.

Если у вас есть определенные знания, навыки и свободное время, вы можете рассчитать теплый пол, а также установить его самостоятельно.

Коллектор для теплого пола и принцип его работы

Внешне коллектор напоминает толстый металлический патрубок, выходы которого снабжены клапанами. Теплоноситель под давлением поступает в эту же трубу и распределяется по кранам, расход которых регулируется клапанами. С противоположной стороны устанавливается манометр или предохранительный клапан.

Кроме того, существует еще одна схема работы, при которой коллектор принимает теплоноситель с колен и перемещает его по трубе в обратном направлении.При этом в подузел должны входить два коллектора-коллектор и распределитель.

Стандартная схема смесительного узла теплого пола включает следующие элементы:

  • термостатический вентиль, подключенный к коллектору;
  • термостатическая головка с выносным датчиком;
  • регулирующий клапан;
  • ограничитель температуры;
  • термометр;
  • клапан обратный;
  • фильтр;
  • циркуляционный насос.

Коллекторы бывают двух типов: на двух- и трехходовые.

Баллон в сборе на двухходовых клапанах

Многие специалисты выбирают этот коллектор, считая его более правильным. В таком устройстве горячий теплоноситель непрерывно разбавляется холодной водой из обратного патрубка, что предотвращает перегрев теплых полов. Двухходовой клапан отличается низкой пропускной способностью, что обеспечивает плавную и постоянную регулировку температуры. Этот смеситель для теплого пола самый распространенный, но устанавливать его в помещениях больше 200 м 2 бессмысленно.

Погружная арматура на трехходовых клапанах

В этой конструкции используются трехходовые смесительные клапаны. Задача такого коллектора - смешивать горячую воду из котла и холодную, поступающую из «обратной». Часто эти клапаны оснащены сервоприводами, которые позволяют управлять как зависимыми погодными регуляторами, так и термостатами.

Этот смесительный узел для теплого пола является наиболее универсальным, хотя и имеет некоторые присущие ему недостатки:

  • Существует вероятность, что сигнал термостата спровоцирует полное открытие клапана, что приведет к попаданию горячего теплоносителя в систему. , что может привести к разрыву труб из-за установившегося в них высокого давления.
  • Кроме того, трехходовые клапаны коллектора имеют большую пропускную способность, это может негативно сказаться на теплых полах. Ведь даже небольшое смещение регулировки клапана может существенно повлиять на температуру поверхности.

Однако, несмотря на эти недостатки, этот тип смесительного устройства незаменим в крупномасштабных системах отопления и погодозависимых конструкциях.

Монтаж смесительного узла для системы «теплый пол»: инструкция

Процесс подключения коллектора в следующей разбивке выглядит следующим образом:

  • В первую очередь необходимо определиться с местом расположения коллектора и подготовить место установки.
  • После этого, коллекторы должны быть подключены к напорной трубе и «возвращению», предоставляя им клапаны управления, автоматизированные приводы и предохранители.
  • Далее необходимо соединить отводы контуров отопления с патрубками тройника.
  • И в конце - отрегулировать узел примеси путем калибровки системы управления, стравливания воздуха и других пусконаладочных работ.

Конечно, каждый из вышеперечисленных этапов имеет множество нюансов, поэтому стоит рассмотреть эту последовательность подробнее.

Место под шкафом

Расположение шкафа обсуждается уже тогда, когда проектируется система «теплый пол», поскольку каждый контур состоит из цельного куска полимерной трубы, длина которой не превышает 120 метров. . Разница в длине между цепочками не может быть более 100-150 см. Поэтому расположение точки, в которой устанавливается смесительный узел для теплого пола, определяется исходя из схемы установки спиралевидных контуров.

Подключение Tees

блок смешивания для теплого пола, соединенных в соответствии со следующей схемой:

  1. к напорной трубе с температурой + 40-55 ° Са запорный клапан соединен с нагревательной среды, К нему крепится тройник, прямой канал которого снабжен автоматическим ограничителем температуры или шаровым краном с патрубком термометра.
  2. На обратной магистрали, по которой уходит остывший теплоноситель, также устанавливаются запорный клапан, тройник и шаровой кран с патрубком для термометра.
  3. Верхний тройник соединен с нижним байпасом с помощью циркуляционного насоса, который перекачивает воду вверх, прямо в напорную линию.
  4. К верхнему шаровому крану подсоедините тройник с расходомерами над кранами. Его конец снабжен вентиляционным отверстием для вентиляции.
  5. Нижний клапан соединен с тройником с термостатами над выпускными отверстиями. Его конец закрыт клапанами для стравливания воздуха.

запрессовки контуры

Нагревательный контур pipeis подключен к выходам давления и обратных труб, начиная с первого от края, и т.д.Монтаж осуществляется с помощью пресс-фитингов, обеспечивающих надежную герметичность даже при линейных деформациях. Цанговые элементы не могут дать такой гарантии, но такой способ позволяет в дальнейшем демонтировать трубу.

Настройка смесительного узла

Этот этап отвечает за настройку автоматизированной системы управления, основанной на синхронной работе сервоприводов и считывании данных с датчиков температуры. Кроме того, проверяются термостаты, расходомеры, шаровые краны и предохранительный клапан.

В самом конце система «теплый пол» проверяется на герметичность стыков в смесительном узле. Хотя эту работу можно проделать вначале. Потому что от герметичности соединений зависит точность калибровки всей системы управления.

Стоимость теплого водяного пола

Один из самых частых вопросов, который волнует многих покупателей: «Какая цена на теплый водяной пол?». Стоимость зависит не только от понравившейся марки. На цены влияет материал, из которого сделана труба.Установка системы также влияет на стоимость.

Решающими критериями, от которых зависит цена теплого водяного пола, являются количество комнат, в которых будут проводиться работы, этажность объекта и, конечно же, схема отопления. В Москве стоимость 1 м 2 водяных полов с подогревом начинается от 1100 рублей (труба из сшитого полиэтилена).

Преимущества теплых полов со смесительным узлом

Система «теплый водяной пол» имеет ряд неоспоримых преимуществ по сравнению с другими видами отопления:

  • Комфорт. Из-за того, что тепловая энергия передается посредством излучения, а не конвекции. При этом отапливается помещение равномерно, отсутствуют холодные уголки и теплонаполненные батареи.
  • Здоровая атмосфера за счет отсутствия циркуляции пыли. Поверхность пола сухая, на ней нет плесени, исключается питательная среда, что способствует размножению микробов и клещей. В комнатах поддерживается свежий воздух и оптимальный уровень влажности.
  • Гигиена .Благодаря тому, что теплые полы легко мыть и дезинфицировать, они могут обогревать помещения, к которым предъявляются особые требования к чистоте.
  • Безопасность . В первую очередь это касается детей: теплые полы исключают появление ожогов и царапин, т.е. всего, что может произойти при контакте с конвектором или радиатором.
  • Удобство . Система «теплый пол» позволяет легко спланировать расстановку мебели в комнате за счет отсутствия отопительных приборов.
  • Экономичный . Теплые полы позволяют экономить до 30% энергии в жилых домах, до 50% - в зданиях с высокими потолками.
  • Современность . Эта система прекрасно сочетается с новейшим отопительным оборудованием, которое производит передовые энергосберегающие технологии.

Vacuum Power Mixer Plus и комбинированный блок

Комбинированный блок с двумя скоростями

Комбинированный блок оснащен двумя приводными валами, которые вращаются с разной скоростью.Более высокая скорость (1725 об / мин) сокращает время смешивания, необходимое для небольших количеств (90 грамм или меньше) паковочной массы. Более низкая скорость (425 об / мин) предназначена для всех целей смешивания, с вакуумом или без него.

Вакуумный смеситель Power Plus, односкоростной

Vacuum Power Mixer Plus обеспечивает скорость одного привода 425 об / мин. Эта низкая скорость идеальна для смешивания штукатурки, камня, штамповочного материала, паковочной массы и альгината в количестве от 5 до 1000 грамм.

Ortho Vacuum Power Mixer Plus

Включает подставку для чаши Handy-Holder, смеситель Vac-U на 875 мл (# 6615), пластиковые трубки и соединения.

Характеристики:

  • Вакуумная паковка вкладок, коронок и мостовидных протезов с помощью Vac-U-Spat. Ваши узоры гладкие и без пузырей
  • Удобный встроенный рычаг вибратора позволяет пользователю вибрировать смесь с вакуумом или без него
  • Оба блока легко устанавливаются на стену с помощью монтажной доски (входит в комплект). Настольная подставка # 6380 также доступна для настольного монтажа
  • 3 года гарантии (только для США и Канады)

Технические характеристики

Размеры
9 дюймов Ш x 27 дюймов В x 8 дюймов
Блок питания
115 В, 50-60 Гц
Сила тока
4A
Приводной двигатель
1/4 л. с.
Вес
12.2 кг (27 фунтов)
Гарантия
3 года на запчасти и ремонт (только для США и Канады)
Арт. № Описание
Комбинированный блок
08265 115 В / 60 Гц - В комплекте с 200 мл VAC-U-SPAT и аксессуарами и 500 мл VAC-U-MIXER
18082 230 В / 50 Гц - в комплекте с 200 мл VAC-U-SPAT и аксессуарами и 500 мл VAC-U-MIXER
Вакуумный миксер Power Plus
29181 115 В / 60 Гц - В комплекте с МИКСЕРАМИ VAC-U на 500 мл и 300 мл и 2-1 / 4 фута. Пластиковые трубки и соединения
Вакуумный миксер Ortho Vacuum Power Mixer Plus
29262 115 В / 60 Гц - В комплекте с ПОДДЕРЖКОЙ ДЛЯ ЧАШЕК и 875 мл VAC-U-MIXER
Принадлежности
Комплект для обслуживания Vac-U-Care Номер товара: 28398
Скамья Номер товара: 06149
# 6011 Пластиковый глушитель для комбинированного блока и миксера Номер товара: 06157
# 6324 Вакуумметр для комбинированного блока и силового смесителя Номер товара: 06181
# 6012 Масленка с масляной банкой для комбинированной установки и силового миксера Номер товара: 06254
# 6012-2 Масляный сосуд для комбинированного блока и силового миксера Номер товара: 06351
# 6012-8A Узел опоры из войлока для комбинированного блока и силового миксера Номер товара: 06375
# 6012-4 Фитиль для масла для комбинированного блока и силового миксера Номер товара: 06386
# 6012-15 Войлочный фильтр для масленки (набор из 3) для комбинированной установки и силового миксера Номер товара: 06408
# 6012-9 Ниппель для шланга для верхней части масленки для комбинированного блока и силового смесителя Деталь Нет: 06416
# 6103 Стержень вибратора для комбинированного блока и силового миксера Номер позиции: 06424
# 6104A Пружина вибратора для комбинированного блока и силового миксера Номер товара: 06432
Ручка вибратора # 6008 для комбинированного устройства и силового миксера Номер товара: 06441
Набор электрических шнуров # 6001C для комбинированного блока и миксера Номер товара: 06459
# 6010 Лопатки для вакуумного насоса (комплект из 4) для комбинированного устройства и силового миксера Номер товара: 06467
# 56 VV Смазка для масленки (4 унции. ) для комбинированного блока и миксера Номер товара 06475
# 6040 Прокладка для емкости с маслом (упаковка из 2 шт.) Для комбинированного блока и силового миксера Номер товара: 06483
# 6099 Прокладка корпуса насоса для комбинированного блока и силового смесителя Номер позиции: 06491
Стрела вибратора # 6106 с ручкой вибратора # 6008 для комбинированного блока и силового миксера Деталь нет: 06548
# 6304A Диагональные зубья нейлоновой шестерни для комбинированного блока и миксера Номер товара: 06564
# 6012-7 Трубный ниппель 1/8 "для комбинированного блока и силового смесителя Номер товара: 13412
# 6012-6 Колено 1/8 дюйма для комбинированного блока и силового миксера Номер товара: 13447
# 6014C Переключатель двигателя, 2 полюса (для агрегатов после июня 1976 г. ) для комбинированного агрегата и миксера мощности Номер товара 13455
# 6108 Приводной патрон-фрикцион-3/8 "I.D. Только для комбинированного блока Номер товара: 06211

VALTEC 펌프 및 혼합 장치 가 있는 따뜻한 바닥

: px

에서 표시 시작:

성적 증명서

주거용 건물 을 위한 물 가열 시스템 의 전형적인 계획 의 1 KALBPOL01 АЛЬБОМ VALTEC

주거용 건물 을 위한 물 가열 시스템 의 전형적인 계획 의 2 가지 앨범 VALTEC

3 Èäåÿ âîçíèêíîâåíèÿ òîðãîâîé ìàðêè VALTEC ïðèíàäëåæèò ãðóïïå ðîññèéñêèõ è èòàëüÿíñêèõ ñïåöèàëèñòîâ, ïðèíÿâøèõ ðåøåíèå Ссылаюсь на него на нем.2002 년 폴란드 VALTEC S.R.L. 지름길 의 경우 게임 에 좋은 결과 를 얻을 수 있습니다 И.А. ñåãîäíÿøíèé äåíü âûïóñêîì èíæåíåðíîé ñàíòåõíèêè 인천 공항 òîðãîâîé ìàðêîé VALTEC çàíèìàþòñÿ íåñêîëüêî ïðåäïðèÿòèé â Èòàëèè, Ðîññèè, Òóðöèè 요이 ñòàëî ïðåñòèæíî AEY ëþáîãî ïðîèçâîäèòåëÿ. И. А. ïîñòàâêè И.А. ðîññèéñêèé ðûíîê âåñíîé 2003 AIAA, VALTEC ê íàñòîÿùåìó ìîìåíòó äîñòèã ñëåäóþùèõ ðåçóëüòàòîâ, êîòîðûå âûãîäíî îòëè- атхо 유 òîðãîâóþ ìàðêó: 7 EAO ÃÀÐÀÍÒÈÈ Áåçóïðå ИЭГ îïûò èñïîëüçîâàíèÿ èçäåëèé 인천 공항 ìàðêîé VALTEC ïîçâîëÿåò èçãîòîâèòåëþ óñòàíîâèòü áåñïðåöåäåíòíûé ãàðàíòèéíûé ñðîê ýêñïëóàòàöèè ñâîåé ïðîäóêöèè.추가 지원, 빠른 스위치, 추가 스위치 및 결과 Èçãîòîâèòåëü ãàðàíòèðóåò ñîîòâåòñòâèå èçäåëèé òðåáîâàíèÿì áåçîïàñíîñòè, IDE óñëîâèè ñîáëþäåíèÿ ïîòðåáèòåëåì ïðàâèë èñïîëüçîâàíèÿ, òðàíñïîðòèðîâêè, õðàíåíèÿ, ìîíòàæà è ýêñïëóàòàöèè. ÀÑÑÎÐÒÈÌÅÍÒ VALTEC ïðåäëàãàåò ñâîèì êëèåíòàì óíèêàëüíûé II øèðîòå ñïåêòð êîìïëåêîòîïëåíèÿ è âîäîñíàáæåíèÿ: òóþùèõ AEY ñèñòåì îòîïëåíèÿ è âîäîñíàáæåíèÿ: ìåòàëëîïîëèìåðíûå òðóáû; 추가 적이고 유익한 경험; 긴 둥근 스크린; 선택적 태아 및 커플러; 유틸리티 및 액세서리; 물 배출구 와 "따뜻한 바닥" 시스템 을 갖춘 TM; 기계 및 자동 장비; 설치 속성 및 옵션 ÄÎÑÒÓÏÍÎÑÒÜ Э. ÎÏÅÐÀÒÈÂÍÎÑÒÜ Ïðîäóêöèÿ VALTEC äîñòóïíà íàøèì ïîòðåáèòåëÿì áîëåå А.И. ðîçíè íûõ ìàãàçèíîâ, ïðàêòè åñêè â ëþáîé О.И. Е.А. Ðîññèè è ñòðàí NIA IO Áðåñòà AI Ñàõàëèíà è EAI àòêè, IO Ìóðìàíñêà è Íîðèëüñêà Àëìà AI-äöü è Áàêó. VALTEC 신제품 과 같은 다양한 신제품 Óíèêàëüíûé II îáúåìó ñêëàäñêîé çàïàñ ïðîäóêöèè VALTEC â è Ìîñêâå øèðîêàÿ ñåòü ïðåäñòàâèòåëüñòâ, ðàáîòàþùèõ II ïðèíöèïó «çäåñü è NAE», ïîçâîëÿþò ìàêñèìàëüíî îïåðàòèâíî óêîìïëåêòîâàòü îáúåêò ëþáîé ñëîæíîñòè è ìàñøòàáà. ÏÎÏÓËßÐÍÎÑÒÜ Â ïîäòâåðæäåíèå øèðîêîé ïîïóëÿðíîñòè òîðãîâîé ìàðêè VALTEC äîñòàòî II ïðèâåñòè OIO ôàêò, О.И. åæåãîäíî íàøè ïîêóïàòåëè â ìèðå ïðèîáðåòàþò îäíîé òîëüêî ìåòàëëîïîëèìåðíîé òðóáû VALTEC áîëåå 40 IEI. 좋은 아침! И. А. èíàÿ ñ ìîìåíòà ñâîåãî ïîÿâëåíèÿ И.А. ðûíêå VALTEC ïîñòîÿííûé ó àñòíèê ìåæäóíàðîäíûõ ñïåöèàëèçèðîâàííûõ âûñòàâîê А.И. Ôðàíêôóðòå, Ìèëàíå, Êèåâå, Ìîñêâå è â ðåãèîíàõ Ðîññèè.Ë 연속 및 연속 작동 을 위해서는 다음 이 필요 합니다. 필요한 경우 판매자 에게 문의 하십시오. VALTEC- 러시아 의 "패션 모델" 및 제품 의 "패션 모델" 용 옵션 액세서리. ÍÀÄÅÆÍÎÑÒÜ Âûñòðîåííàÿ CA ìíîãèå ãîäû ñèñòåìà êîíòðîëÿ Е.А. åñòâà è óïðàâëåíèÿ ïðîèçâîäñòâîì ãàðàíòèðóåò áåçóïðå íóþ ðàáîòó èçäåëèé 인천 공항 òîðãîâîé ìàðêîé VALTEC И.А. ïðîòÿæåíèè âñåãî çàÿâëåííîãî ñðîêà ýêñïëóàòàöèè. A2

4 ÒÅÕÍÈ ÅÑÊÀß ÏÎÄÄÅÐÆÊÀ 아나 èçäåëèÿ IIA ìàðêîé VALTEC ñîïðîâîæäàþòñÿ äîêóìåíòàöèåé И. А. ðóññêîì ÿçûêå, îòâå àþùåé òðåáîâàíèÿì EAE ðÿäîâûõ ñàíòåõíèêîâ, ОПЭ è áîëüøèõ ïðîåêòíûõ è ñòðîèòåëüíûõ îðãàíèçàöèé.Ïîëíûé IADA АИУ ñîïðîâîäèòåëüíîé äîêóìåíòàöèè äîñòóïåí И.А. ñàéòå Ñïåöèàëèñòàìè VALTEC ðàçðàáîòàíà ïðîãðàììà 댄 이아 (УВР) ýëåìåíòîâ èíæåíåðíûõ ñèñòåì, à òàêæå ïîñîáèå II ìîíòàæó ìåòàëëîïîëèìåðíûõ òðóáîïðîâîäîâ ñ èñïîëüçîâàíèåì ïðîäóêöèè VALTEC. КОРОТКИЙ VALTEC 구성 요소 를 사용 하여 설치 하기 위한 지침. 러시아 ЕАЕ â èíäèâè- 에서 실무 경험 ÏÐÀÊÒÈ ÅÑÊÈÉ ÎÏÛÒ ØÈÐÎÊÎÃÎ ШИРОКИЙ 사용 ÈÑÏÎËÜÇÎÂÀÍÈß 제품 Ïðîäóêöèÿ Valtec ñàìàÿ øèðîêî 가장 널리 사용 되는 ïðèìåíÿåìàÿ â Ðîññèè 개별적 으로, äóàëüíîì, ОПЭ ìàññîâîì E A 대량 주택 æèëèùíîì ñòðîèòåëüñòâå 때문에. 구성. 모스크바 에서는 2 명, 모스크바 에서는 1 명, 매년 1.2 명 이상 이 보충 합니다. 각각 세 번째 æèëüÿ 입니다. 플랫. A3

5 목차 섹션 이름 설명 참고 도면 섹션 1. 내장 난방 시스템 («온돌 난방») 그림 1.1. "따뜻한 바닥" 의 도움 으로 1 층 건물 을 난방 하는 계획. 가열 된 방의 면적 은 10 м 넘지 않아야 합니다. 2. 방의 온도 를 수동 으로 제어 하십시오. 계획 1.2. "따뜻한 바닥" 의 도움 으로 1 층 건물 을 난방 하는 계획. 가열 된 방의 면적 은 20 мес. 를 넘지 않아야 합니다. 2. 방의 온도 를 수동 으로 제어 하십시오. 반응식 1.3. "따뜻한 바닥" 의 도움 으로 1 층 건물 을 난방 하는 계획. 방 에 수동 온도 제어. 계획 1.4. "따뜻한 바닥" 의 도움 으로 1 층 건물 을 난방 하는 계획. 방 에 자동 온도 제어. 계획 1.5. "따뜻한 바닥" 의 도움 으로 1 층 건물 을 난방 하는 계획. 방 에 자동 온도 제어. 유량계 가 있는 매니 폴드 블록. 계획 1.6. "따뜻한 바닥" 을 사용 하여 여러 층 의 건물 을 가열 하는 계획.방 에 수동 온도 제어. 페이지 A 그림 2.5. 여러 층 의 방의 라디에이터 난방 계획. 방 에 수동 온도 제어. 수평 이중 파이프 배선. 계획 2.6. 여러 층 의 방의 라디에이터 난방 계획. 방 에 자동 온도 제어. 수평 이중 파이프 배선. 계획 2.7. 여러 층 의 방의 라디에이터 난방 계획. 방 에 수동 온도 제어. 유량 이 더 낮은 수직 2 파이프 배선. 계획 2.8. 여러 층 의 방의 라디에이터 난방 계획. 방 에 자동 온도 제어. 유량 이 더 낮은 수직 2 파이프 배선. 계획 2.9. 1 층 에 방의 라디에이터 난방 계획. 방 에 수동 온도 제어. 광선 배선. 계획 1 층 의 방의 라디에이터 난방 계획. 방 에 자동 온도 제어. 광선 배선. 계획 1 층 의 방의 라디에이터 난방 계획. 실내 온도 조절기 를 사용 하여 실내 온도 자동 제어. 광선 배선 계획 1.7. "따뜻한 바닥" 을 사용 하여 여러 층 의 건물 을 가열 하는 계획. 방 에 자동 온도 제어. 계획 1.8. "따뜻한 바닥" 을 사용 하여 여러 층 의 건물 을 가열 하는 계획.방 에 자동 온도 제어. 유량계 가 있는 매니 폴드 블록. 섹션 2. 라디에이터 가열 구성표 2. 1. 1 층 에 방의 라디에이터 난방 계획. 방 에 수동 온도 제어. 수평 이중 파이프 배선. 하나 의 가열 지점. 계획 2.2. 1 층 에 방의 라디에이터 난방 계획. 방 에 자동 온도 제어. 수평 이중 파이프 배선. 하나 의 가열 지점. 계획 2.3. 1 층 에 방의 라디에이터 난방 계획. 방 에 수동 온도 제어. 수평 이중 파이프 배선. 둘 이상의 가열 지점. 계획 2. 4. 1 층 에 방의 라디에이터 난방 계획. 방 에 자동 온도 제어. 수평 이중 파이프 배선. 두 개 이상의 가열 지점 구성표 여러 층 의 방의 라디에이터 구성표 방 에 수동 온도 제어. 광선 배선. 계획 몇 층 의 방의 라디에이터 가열 계획. 방 에 자동 온도 제어. 광선 배선. 섹션 3. 복합 난방 (방열기 + «따뜻한 바닥») 그림 3.1. 혼합 장치 VT.DUAL 을 기반 으로 한 층 의 방 을 난방 하는 방식. 방 에 수동 온도 제어. 수평 이중 파이프 배선.계획 3.2. 혼합 장치 VT.DUAL 을 기반 으로 한 층 의 방 을 난방 하는 방식. 방 에 자동 온도 제어. 라디에이터 가열 방식 의 수평 2 파이프 배선 3.3. 혼합 장치 VT.DUAL 을 기반 으로 한 층 의 방 을 난방 하는 방식. 방 에 수동 온도 제어. 라디에이터 라디에이터 배선 A4

6 목차 그림 3.4. 혼합 장치 VT.DUAL 을 기반 으로 한 층 의 방 을 난방 하는 방식. 방 에 자동 온도 제어. 라디에이터 가열 의 방사 분포. 구성표 방의 난방 난방 방식 (1 층 은 라디에이터 이며 2 층 은 VT.COMBI 혼합 장치 를 기준 으로 한 «바닥 난방») 입니다. 방 에 자동 온도 제어. 라디에이터 가열 의 방사 분포. 65 그림 3.5. 혼합 장치 VT.DUAL 및 컨트롤러 VT.DHCC 100 을 기반 으로 한 층 의 방 을 난방 하는 방식. 방의 자동 온도 제어. 라디에이터 가열 의 방사 분포. 47 스킴 결합 공간 가열 방식 (1 층 은 라디에이터 이며 1 층 과 2 층 은 VT.COMBI 혼합 장치 를 기준 으로 한 «바닥 난방») 입니다.방 에 수동 온도 제어. 라디에이터 가열 의 수평 2 파이프 배선. 67 계획 3,6. 혼합 장치 VT.COMBI 를 기준 으로 한 층 건물 의 복합 가열 방식. 방 에 수동 온도 제어. 라디에이터 가열 의 수평 2 파이프 배선. 49 구성 결합 된 공간 가열 방식 (1 층 은 라디에이터 이며 1 층 과 2 층 은 VT. COMBI 혼합 장치 를 기준 으로 한 «바닥 난방») 입니다. 방 에 자동 온도 제어. 라디에이터 가열 의 수평 2 파이프 배선. 69 계획 3,7. 혼합 장치 VT.COMBI 를 기준 으로 한 층 건물 의 복합 가열 방식. 방 에 자동 온도 제어. 라디에이터 가열 의 수평 2 파이프 배선. 구성표 방의 난방 난방 방식 (1 층 은 라디에이터 이며 1 층 과 2 층 은 VT.COMBI 혼합 장치 를 기준 으로 한 «바닥 난방») 입니다. 방 에 수동 온도 제어. 라디에이터 가열 의 방사 분포. 71 제도 3.8. 혼합 장치 VT.COMBI 를 기준 으로 한 층 건물 의 복합 가열 방식. 방 에 수동 온도 제어. 라디에이터 가열 의 방사 분포.구성표 결합 된 공간 가열 방식 (1 층 은 라디에이터 이며 1 층 과 2 층 은 VT.COMBI 혼합 장치 를 기준 으로 한 «바닥 난방») 입니다. 방 에 자동 온도 제어. 라디에이터 가열 의 방사 분포. 73 제도 3.9. 혼합 장치 VT.COMBI 를 기준 으로 한 층 건물 의 복합 가열 방식. 방 에 자동 온도 제어. 라디에이터 가열 의 방사 분포. 55 구성표 VT.COMBI 혼합 장치 를 기준 으로 여러 층 의 복합 가열 방식. 방 에 수동 온도 제어. 라디에이터 가열 의 수평 2 파이프 배선. 75 구성표 혼합 장치 VT.COMBI 및 컨트롤러 VT.DHCC 100 을 기반 으로 한 층 의 실내 난방 난방 구성표. 실내 온도 자동 제어. 라디에이터 가열 의 방사 분포. 57 다이어그램 VT.COMBI 믹싱 유닛 을 기반 으로 여러 층 하는 다이어그램. 방 에 자동 온도 제어. 라디에이터 가열 의 수평 2 파이프 배선. 계획 방안 방의 난방 난방 방식 (1 층 은 라디에이터 이며 2 층 은 혼합 장치 VT.COMBI 를 기반 으로 한 "따뜻한 층" 입니다).방 에 수동 온도 제어. 라디에이터 가열 의 수평 2 파이프 배선. 59 다이어그램 VT.COMBI 믹싱 장치 를 기준 으로 여러 층 을 결합한 난방 다이어그램. 방 에 수동 온도 제어. 라디에이터 가열 의 방사 분포. 구성표 방의 난방 난방 방식 (1 층 은 라디에이터 이며 2 층 은 VT.COMBI 믹싱 장치 를 기반 으로 한 "따뜻한 층" 입니다). 방 에 자동 온도 제어. 라디에이터 가열 의 수평 2 파이프 배선. 61 구성표 혼합 장치 VT.COMBI 를 기반 으로 여러 층 의 하는 계획. 방 에 자동 온도 제어. 라디에이터 가열 의 방사 분포. 구성표 결합 된 공간 가열 방식 (1 층 은 라디에이터 이며 2 층 은 VT.COMBI 믹싱 장치 를 기반 으로 한 "따뜻한 층" 입니다). 방 에 수동 온도 제어. 라디에이터 가열 의 방사 분포. 63 구성표 혼합 장치 VT.COMBI 를 기반 으로 여러 층 의 방 을 난방 하는 방법. 방 에 수동 온도 제어. 더 낮은 공급 라인 으로 라디에이터 가열 의 수직 2 파이프 배선. 83 A5

7 목차 구성표 VT.COMBI 믹싱 장치 를 기준 으로 여러 층 의 방 을 난방 하는 방식. 방 에 자동 온도 제어. 더 낮은 공급 라인 으로 라디에이터 가열 의 수직 2 파이프 배선. 계획 혼합 삼방 밸브 VT.MR 을 기준 으로 한 층 의 복합 가열 방식. 방 에 수동 온도 제어. 라디에이터 가열 의 수평 2 파이프 배선. 계획 혼합 삼방 밸브 VT.MR 을 기준 으로 한 층 의 복합 가열 방식. 방 에 자동 온도 제어. 라디에이터 가열 의 수평 2 파이프 배선. 계획 혼합 삼방 밸브 VT.MR 을 기준 으로 한 층 의 복합 가열 방식. 방 에 수동 온도 제어. 라디에이터 가열 의 방사 분포. 계획 혼합 삼방 밸브 VT.MR 을 기준 으로 한 층 의 복합 가열 방식. 방 에 자동 온도 제어. 라디에이터 가열 의 방사 분포. 계획 혼합 삼방 밸브 VT.MR 을 기반 으로 여러 층 의 복합 가열 방식. 방 에 수동 온도 제어. 라디에이터 가열 의 방사 분포. 계획 혼합 삼방 밸브 VT.MR 을 기반 으로 여러 층 의 복합 가열 방식. 방 에 자동 온도 제어. 라디에이터 가열 의 방사 가열 부록 부록 1. 분배 (수집기) 캐비닛 선택 을 위한 권장 사항 부록 2. 라디에이터 섹션 수 및 "웜 플로어" 파이프 수 의 결정 부록 3. "웜 플로어" 의 설계 101 부록 4. 바이 패스 밸브 설치 예 102 부록 5 VT. COMBI 믹싱 유닛 103 부록 6. VT.DUAL 믹싱 유닛 107 부록 7. DHCC 컨트롤러 서모 스탯 부록 8. 존 커뮤니케이터 ZC A6

8 A7 A7

9 A8

10 1

11 2

12 3

13 ШРН (ШРВ) 4

14 5

15 ШРН (ШРВ) 6

16 7

17 ШРН (ШРВ) 8

18 9

19 ШРН (ШРВ) 10

20 11

21 ШРН (ШРВ) 12

22 13

23 ШРН (ШРВ) 14

24 15

25 16

26 17

27 18

28 19

29 20

30 21

31 22

32 23

33 24

34 25

35 26

36 27

37 28

38 29

39 ШРН (ШРВ) 30

40 31

41 ШРН (ШРВ) 32

42 33

43 ШРН (ШРВ) 34

44 35

45 ШРН (ШРВ) 36

46 37

47 ШРН (ШРВ) 38

48 39

49 ШРН (ШРВ) 40

50 41

51 ШРН (ШРВ) 42

52 43

53 ШРН (ШРВ) 44

54 45

55 ШРН (ШРВ) 46

56 47

57 ШРН (ШРВ) 48

58 49

59 ШРН (ШРВ) 50

60 51

61 ШРН (ШРВ) 52

62 53

63 ШРН (ШРВ) 54

64 55

65 ШРН (ШРВ) 56

66 57

67 ШРН (ШРВ) 58

68 59

69 ШРН (ШРВ) 60

70 61

71 ШРН (ШРВ) 62

72 63

73 ШРН (ШРВ) 64

74 65

75 ШРН (ШРВ) 66

76 67

77 ШРН (ШРВ) 68

78 69

79 ШРН (ШРВ) 70

80 71

81 ШРН (ШРВ) 72

82 73

83 ШРН (ШРВ) 74

84 75

85 ШРН (ШРВ) 76

86 77

87 ШРН (ШРВ) 78

88 79

89 ШРН (ШРВ) 80

90 81

91 ШРН (ШРВ) 82

92 83

93 ШРН (ШРВ) 84

94 85

95 ШРН (ШРВ) 86

96 87

97 ШРН (ШРВ) 88

98 89

99 ШРН (ШРВ) 90

100 91

101 ШРН (ШРВ) 92

102 93

103 ШРН (ШРВ) 94

104 95

105 ШРН (ШРВ) 96

106 97

107 ШРН (ШРВ) 98

108 ШРН (ШРВ) -1 ШРН (ШРВ) -2 ШРН (ШРВ) -3 ШРН (ШРВ) -4 ШРН (ШРВ) -5 ШРН (ШРВ) -6 ШРН ( ШРВ) -3 ШРН (ШРВ) -4 ШРН (ШРВ) -5 ШРН (ШРВ) -6 ШРН (ШРВ) -7 ШРН (ШРВ) -4 ШРН (ШРВ) -5 ШРН (ШРВ) -6 ШРН (ШРВ) -7 ШРН (ШРВ) -8 ШРН (ШРВ) -5 ШРН (ШРВ) -6 ШРН (ШРВ) -7 ШРН (ШРВ) -8 ШРН (ШРВ) -6 ШРН (ШРВ) -7 ШРН (ШРВ) -8 ШРН (ШРВ) -9 ШРН (ШРВ) - 7 ШРН (ШРВ) -8 ШРН (ШРВ) -9 ШРН (ШРВ) -10 ШРН (ШРВ) -11 99

109 100

110 101

111 102

112 СМЕСИТЕЛЬНЫЙ БЛОК VT. COMBI 부록 5 전면 후면 후면 측면 목적 및 범위 혼합 장치 는 냉각수 온도 가 낮은 건물 의 난방 시스템 에서 개방 순환 회로 를 생성 하도록 설계 되었습니다. 이 장치 는 2 차 순환 회로 에서 미리 결정된 온도 유지 하고 1 차 및 2 차 회로 으로 하며 사용자 요구 사항 에 따라 냉각수 의 온도 및 유량 을 조정할 수 있습니다. 혼합 장치 는 원칙적 으로 바닥 (방사선) 난방 시스템, 개방 지역 및 온실 난방 시스템 에 사용 됩니다. 펌프 및 믹싱 장치 는 200 мм 의 컬렉터 사이 의 중심 간 거리 가 있는 언더 플로어 힌지 의 분배 되어 있습니다. 믹싱 유닛 의 치수 는 매니 폴드 캐비닛 에 배치 할 수 있습니다. 103

113 СМЕСИТЕЛЬНЫЙ БЛОК VT.COMBI ПРИЛОЖЕНИЕ 5 펌프 및 믹싱 유닛 의 열역학적 다이어그램 VT.COMBI 5 5a 후면 연결 이 있는 침지 온도계 (D-41мм) 침지 온도계 용 나 사형 슬리브 G 3/8 믹싱 유닛 입구 의 쿨 런트 의 현재 온도 값 표시, 보조 회로 와 혼합 장치 의 배출구.침지 온도계 가 슬리브 에 삽입 됩니다. 슬리브 에는 개방형 스패너 또는 조절 식 렌치 (SW 17) 가 제공 됩니다. 바이 패스 밸브 언더 플로어 힌지 의 에 관계 없이 보조 회로 에서 냉각수 의 일정한 유량 을 제공 합니다. 7 설정된 차압 을 초과 하면 밸브 가 로 유량 의 일부 를 바이 패스 합니다 (위치 13). 필요한 차압 에 대한 팅크 는 플라스틱 손잡이 를 사용 하여 수행 됩니다. 1 차 회로 로 돌아가는 냉각수 의 유량 을 제어 합니다 (위치 12). 조정 하려면 플러그 를 제거 하십시오 (SW 22). 페이스 렌치 (SW 5) 가 있는 1 차 회로 의 6-8 밸런싱 및 차단 밸브 를 사용 하여 조정 을 수행 합니다. 얇은 시트 가 있는 드라이버 로 멈출 밸브 시트 잠금 핀 을 조여 조정 위치 를 단단히 할 수 있습니다. 스터드 가 약간 느슨 하면 밸브 를 닫을 수 있지만 열면 이전 갑니다. 단위 Pos 의 구조 요소. 요소 이름 요소 기능 1 1a 액체 열 헤드 가 있는 식 제어 밸브 열매체 의 수중 온도 장치 의 출구 에서 열매체 의 온도 에 따라 1 차 회로 에서 나오는 열매체 의 을 조절 합니다.필요한 온도 는 열전 사 헤드 에 의해 설정 됩니다. 모세관 임펄스 튜브 (1b) 를 통해 열 이 헤드 (1) 로 전달 되는 펄스 로 믹싱 장치 의 배출구 순간 온도 값 을 캡처 합니다. 9 10 자동 플로트 에어 벤트 G1 / 2 로터리 드레인 밸브 G1 / 2 플러그 G3 / 4 시스템 에서 자동 공기 및 가스 제거. 시스템 에 처음 냉각수 가 채워 지면 통풍구 를 닫아야 합니다. 에어 벤트 는 해체 되어 개방형 스패너 또는 식 렌치 (SW 30) 로 장착 되며 보조 회로 를 비우고 냉각수 로 채 웁니다. G 3/4 나사산 이 있는 유니언 너트 와 의 유연한 연결 을 연결할 수 있습니다. 밸브 는 플러그 에서 사용 가능한 프로파일 키 를 사용 하여 열립니다. 개방형 렌치 또는 조절 식 렌치 (SW 25) 를 사용 하여 밸브 를 장착 하십시오. 1b 온도 조절 장치 의 모세관 임펄스 튜브 써멀 헤드 (1) 와 침수 온도 센서 (1a) 를 연결 합니다. 볼 밸브 2 보조 회로 의 밸런싱 밸브 복귀 라인 에서 나오는 냉각제 의 양과 기본 회로 의 사이 의 비율 을 설정 합니다.바닥 난방 회로 의 출구 에서 냉각수 의 온도 조절 제어 밸브 (1) 이후 의 압력 과 동일 하게 합니다. 믹싱 장치 의 화력 은 이 밸브 의 튜닝 값 Kvb 와 펌프 의 설정 속도 모드 (3) 에 따라 다릅니다. 밸브 는 유지 보수 또는 교체 를 위해 육각 렌치 (SW 10) 리턴 파이프 (D 15x1) 펌프 셧다운 을 사용 하여 조정 됩니다. 육각 렌치 (SW 6) 또는 일자 드라이버 로 밸브 를 열고 닫 습니다. 냉각수 를 1 차 회로 로 되돌리고 2 개의 유니온 너트 G3 / 4 (SW 30) 를 사용 하여 어셈블리 에 연결 합니다. 2a 3 4 밸런싱 밸브 의 잠금 나사 순환 펌프 (제공 되지 않음) 침수 온도 센서 용 나사산 슬리브 G1 / 2 "밸런싱 밸브 의 조정 위치 를 합니다 (항목 2). 스크류 에는 일자 드라이버 용 헤드 있습니다. 냉각수 순환 을. 제공 합니다. 펌프 유니언 너트 (G 1 1/2 ") 는 개방형 스패너 또는 조절 식 렌치 (SW 50) 를 사용 하여 서비스 합니다. 온도 조절 밸브 (поз. 1) 의 침지 센서 (поз.1а) 가 슬리브 에 삽입 됩니다. 슬리브 는 네스트 (поз. 4а) 로 이동할 수 있습니다. 이 경우 비워진 소켓 에 플러그 가 걸렸 순환 펌프 (항목 3) 를 끄는 안전 온도 조절기 (옵션) 를 설치 하는 사용 됩니다. 슬리브 에는 나사 가 있어 센서 의 위치 를 시킵니다. 슬리브 에는 개방형 렌치 또는 조절 식 스패너 (SW 22) 가 제공 됩니다. 잠금 나사 에는 앨런 키 가 SW 바이 패스 T1 T2 T11 1 차 공급 파이프 1 차 리턴 파이프 공급 2 차 파이프 또는 매니 폴드 언더 플로어 가열 필요한 열매체 에 관계 없이 없이 2 차 회로 순환 을 유지 하십시오. 정사각형 G1 / 2 x3 / 4 (HB) 및 유니온 너트 G3 / 4 (SW 30) G 1 (B) G 1 (B) 를 사용 하여 어셈블리 에 연결 은 니플 하여 이루어 집니다 .ac606 G 1 (H) 2 개의 개방형 렌치 (SW41) 4a G1 / 2 "소켓 용 소켓 (키 4) 또는 안전 온도 조절 장치 로 설치 됩니다.소켓 에는 빈 나 사형 플러그 가 제공 됩니다. 필요한 경우 슬리브 (키 4) 또는 안전 온도 조절기 (옵션) 에 사용할 수 있습니다. 순환 펌프 (항목 3) T21 리턴 파이프 또는 보조 회로 기술 을 사용 하여 ac606 G 1 (H) 설치 는 두 개의 개방형 렌치 (SW41) 로 이루어 집니다 104

114 СМЕСИТЕЛЬНЫЙ БЛОК VT. COMBI 부록 5 펌프 및 믹싱 장치 의 기술적 특성 장치 지침 노드 의 특성 값: 특성 의 이름 Combi 02/4 Combi 02/6 1 순환 펌프 브랜드 (항목 3) Wilo Star Wilo Star RS 25/4/180 RS 25 / 6/180 2 혼합 장치 의 최대 화력 кВт 펌프 설치 길이 (항목 3) мм 최대 1 차 냉각수 온도 C 최대 작동 압력 써멀 가 있는 온도 조절 밸브 한계 (항목 1) С2-2 설정 시 온도 조절 밸브 의 처리 계수 м 3 / ч 0,9 0,9 로컬 저항 계수 -2K 설정 시 온도 조절 밸브 (항목 1) 온도 조절 밸브 의 최대 처리량 계수 (항목 1) м 3 / ч 2. 75 2,75 최대 용량 에서 의 온도 조절 밸브 (항목 1) 처리량 계수 의 초기 설정 2 차 회로 (поз. 2) 의 밸런싱 밸브 의 능력 м 3 / ч 2,5 2,5 공장 에서 2 차 회로 (поз. 2 ) 의 밸런싱 밸브 의 국부 저항 계수 건설 현장 스케일 밸런싱 밸브 (поз.2) 의 처리 계수: 14 1 м 3 / час м 3 / час 1,75 1, м 3 / час 2,5 2, м 3 / час 3,5 3 , м 3 / 시간 온도계 측정 한계 (поз.5) C 바이 패스 밸브 설정 범위 (поз.7) бар 0,1-0,6 0,1-0,6 21 밸런싱 차단 밸브 의 유량 계수 (поз.8) м 3 / ч 2,5 2,5 22 공장 설정 시 밸런싱 및 차단 밸브 (поз. 8) 의 로컬 저항 계수 장치 주변 공기 의 최대 온도 C 펌프 바 최소 압력 0,1 0,1 1 차 배관 (T1, T2) 는 혼합 장치 에 직접 라디에이터 회로 의 수집기 를 통해 연결될 수 있습니다.나사 연결 G1 (내부 나사) 을 사용 하여 1 차 회로 에 연결 합니다. 보조 회로 컬렉터 (T 11, T21) 는 커넥터 어셈블리 와 함께 제공된 AC606 G 1 (N) 커넥터 를 사용 하여 연결 됩니다. 설치 를 위해 두 개의 개방형 렌치 SW 41 이 사용 됩니다. 먼저 커넥터 가 어셈블리 의 노즐 에 나사로 고정 됩니다. 그런 다음, 복합 니플 의 부착 된 잡고, 니플 의 후반 은 두 번째 에 나사로 고정 됩니다. 커넥터 에는 나사산 양쪽 끝에 고무 개스킷 이 있으므로 추가 밀봉재 를 없습니다. 감열 헤드 를 연결 하려면 먼저 자동 온도 조절 밸브 1 에서 플라스틱 보호 캡 을 제거 해야 합니다. 감열 헤드 는 최대 설정 값 («60») 으로 수동 으로 연결 됩니다. 원격 센서 는 슬리브 4 에 위치 하며 Allen 키 SW 2 를 사용 하여 슬리브 헤드 의 나사로 고정 됩니다. 순환 펌프 3 은 스크루 드라이버 또는 육각 렌치 SW 6 으로 닫히고 닫힌 닫힌 볼 밸브 11 과 함께 권장 됩니다. 또한 바이 패스 바이 패스 12 와 배기 파이프 13 을 고정 하기 위해 유니온 너트 를 느슨하게 하여 펌프 를 하고 설치할 수 있습니다.펌프 의 유니온 너트 와 나사 식 노즐 사이 에 특수 링 마십시오. 언더 플로어 가열 콜렉터 가 장착 된 장착 혼합 장치 의 유압 를 수행 하기 전에 바이 패스 바이 및 장치 의 리턴 파이프 를 위한 너트 가 단단히 조여져 있는지 확인 하십시오. 펌프 를 켜기 전에 다음 을 확인 하십시오 .- 볼 밸브 11 이 열려 있습니다. - 밸런싱 및 차단 밸브 (8) 가 개방 되고; - 온도 조절 헤드 (1) 에서 냉각제 의 온도 의 원하는 값 을 설정 하고; - 밸런싱 밸브 (2) 는 계산 된 값 (Kvb) 으로 설정 되고 스크류 (2a) 에 의해 고정 된다; - 바이 패스 밸브 (7) 에서 원하는 차압 값 으로 설정 된다. 안전 온도 조절기 를 설치 해야하는 경우 별도로 구입 하여 소켓 4 또는 4a 에 장착 하십시오. 일반적 으로 안전 자동 온도 조절 장치 는 펌프 의 온 / 오프 를 제어 하지만 다른 자동 제어 회로 가 허용 됩니다. 105

115 СМЕСИТЕЛЬНЫЙ БЛОК VT. COMBI 5 밸런싱 밸브 설정 계산 (2) 및 펌프 속도 선택.단위: 공식 예 1 따뜻한 바닥 시스템 의 열 출력 이 알려져 있습니다. QWQ = 12000 Вт 2 따뜻한 바닥 의 직접 열 운반체 의 알려진 온도, T 11 CT 11 = 50 ºС 3 기본 회로 에서 나오는 열 운반체 의 알려진 온도, T 1 CT 1 = 80 ºС 4 바닥 난방 의 열매체 의 알려진 리턴 온도, T 21 CT 21 = 40 ºС 5 2 차 회로 의 냉각수 유량 г 2 кг / ч G 2 = 0,86Q / (T 11-T 21) G 2 = 0, 86х12000 / (50-40 ) = 1032 кг / ч 6 1 차 회로 에서 열 운반체 소비, г 1 кг / ч G 1 = 0,86Q / (Т 1-Т 21) G 1 = 0,86х12000 / (80-40) = 258 кг / ч 7 밸런싱 밸브 를 통한 유량 2, G b кг / ч G b = G 2-G 1 G b = = 774 кг / ч 8 설계 유량 에서 온도 의 압력 강하, δр t бар ΔР t = (G 1 / ρ) 2 / K vt 2 ΔР t = (258/972) 2/0. 9 2 = 0,087 бар 9 필요한 밸런싱 밸브 처리량 계수 2, K vb м 3 / ч K vb = G b / ρ (δр t) 0,5 K vb = 774/992 (0,087) 0,5 = 2,6 10 사전 계산 된 압력 손실 웜바 카운팅 회로 유압 바닥 의 에 ΔР 계산 플로어 ΔР 플로어 = 0,2 бар 11 필요한 펌프 헤드, H бар Н = ΔР 플로어 + ΔР t Н = 0,2 + 0,087 = 0,287 бар 또는 ст 에서 2,9 м. 12. 압력 3 м 의 펌프 는 1032 кг / ч 의 생산성 으로 수용 됩니다 (두 번째 회전 속도 에서 Wilo Star RS 25/4). 밸런스 밸브 설정

116 СМЕСИТЕЛЬНЫЙ БЛОК VT.DUAL 부록 6 목적 및 범위 믹싱 유닛 은 냉각수 낮은 건물 의 난방 시스템 회로 를 생성 하도록 설계 되었습니다. 이 장치 는 2 차 순환 회로 의 설정 온도 및 유량 유지, 1 차 및 2 차 가열 회로 의 을 제공 하며, 사용자 요구 사항 에 따라 냉각수 의 온도 및 유량 을 조정할 수도 있습니다.혼합 장치 는 원칙적 으로 바닥 (방사선) 난방 시스템, 개방 지역 및 온실 난방 시스템 에 사용 됩니다. 펌프 및 믹싱 장치 는 200 мм 의 컬렉터 사이 의 중심 간 거리 가 있는 언더 플로어 힌지 의 분배 되어 있습니다. 이 장치 에는 Wilo Star RS 25/4/130 또는 Wilo Star RS 25/6/130 순환 펌프 가 권장 됩니다. 유사한 특성 과 130 мм 의 설치 길이 를 가진 모든 펌프 를 있습니다. 믹싱 장치 는 공급 및 복귀 분배 매니 폴드 양쪽 되는 두 개의 모듈 (펌프 및 온도 조절 장치) 로 구성 됩니다. 믹싱 유닛 의 치수 는 매니 폴드 캐비닛 에 배치 할 수 있습니다. 펌프 및 혼합 유닛 (107) 의 열역학적 구조

117 СМЕСИТЕЛЬНЫЙ БЛОК VT.DUAL 조립 구성품 부록 6 위치. 요소 이름 요소 기능 1 6 방향 차단 장치 (2 개) 볼 밸브, 매니 폴드 연결 용 노즐, 펌프, 압력 게이지, 온도 조절 장치 및 에어 Pos 가 포함 됩니다. 요소 이름 요소 기능 상자 에는 안전 온도 조절기 와 펌프 의 전선 이 연결 되어 있습니다. 구성표: 2 볼 밸브 유지 관리 또는 교체 를 위해 펌프 를 차단 하십시오. 육각 렌치 (SW 6) 또는 일자 드라이버 로 밸브 를 열고 닫 습니다. 13 단자함 3 유니언 너트 로 반 컬렉터 연결 G 1 "(НР) 4 나사 플러그 3/8" 5 안전 온도 조절기, 조절 가능, 잠김 6 유니언 너트 G 1 1/2 "펌프 연결 용 7 8 침지 온도계 (D -41 мм) 후면 연결부 순환 펌프 (제공 되지 않음) 3/8 дюйма 드레인 밸브 를 설치 하는 데 사용할 수 있는 스레드 파이프 를 막 습니다. 설정 값 을 초과 하면 펌프 가 꺼 집니다. 입구 에서 공급 매니 폴드 로 의 현재 온도 표시 2 차 회로 에서 냉각제 의 순환 을 제공 합니다. 펌프 유니언 너트 (G 1 1/2 ") 는 개방형 렌치 또는 조절 식 렌치 (SW 50) 9 3/8" 수동 에어 벤트 와 함께 서비스 됩니다. 수동 공기 및 가스 배출 용 스레드 슬리브 G1 / 2 "침수 온도 센서 용 침수 온도계 설치용 튜브 플러그 G1 / 2" 온도 조절 밸브 (поз.1) 의 침수 센서 (поз. 1а) 가 슬리브 에 삽입 됩니다. 슬리브 는 소켓 (поз. 4a) 으로 이동 될 수 있습니다. 이 경우, 분리 된 소켓 은 플러그 로 되거나 안전 조절 장치 (추가) 를 설치 하는 데 데 사용 됩니다 옵션), 순환 펌프 끄기 (항목 3) 슬리브 에는 센서 의 위치 를 고정 시키는 나사 가 있습니다. 소켓 은 개방형 렌치 또는 조절 식 렌치 (SW 22) 로 서비스 됩니다. 고정 나사 에는 양방향 육각 렌치 SW 2 가 필요 합니다. 통합 6 방향 장치 1 에는 노즐 이 있습니다. 장치 의 위치 에 따라 사용 되는 침지 온도계 설치 (오른쪽, 왼쪽, 위, 아래) 사용 하지 않는 파이프 는 플러그 로 막힙니다. 2 전원 코드 펌프 를 전원 공급 장치 네트워크 에 연결 하는 데 사용 됩니다. 220V 50Hz 14 장착 클램프 온도 조절 장치 액체 온도 조절 모세관 임펄스 튜브 냉각제 용 침지 온도 센서 MR3 이중 니쁠 art. ac606 G 1 (Н). 20 바이 패스 바이 바이 패스 패스 장착 용 플레어 너트 (압축 링 포함) G 1/2 밸런싱 밸브 가 된 티 밸런싱 바이 패스 밸브 터미널 를 6 방향 커넥터 블록 에 부착 합니다.혼합 장치 의 배출구 온도 에 따라 1 차 냉각수 의 흐름 을 조절 합니다. 필요한 온도 는 수동 으로 설정 됩니다. 액체 써멀 헤드 (15) 와 침지 온도 센서 (17) 를 상호 연결 하며, 모세관 임펄스 튜브 (16) 를 통해 써멀 헤드 (15) 로 펄스 를 전달 하여 혼합 장치 장치 의 출구 에서 온도 의 순간 값 을 캡처 합니다. . 수집기 를 부착 합니다. 두 개의 개방형 렌치 (SW41) 를 사용 하여 연결 하며, 수집기 회로 가 차단 되면 열 전달 매체 가 매니 폴드 에서 반대쪽 으로 전달 됩니다. 바이 패스 바이 패스 를 3 방향 밸브 에 고정 하기 위해 1 차 회로 와 매니 폴드 에 연결 하기 G 1 (BB) 이 있습니다. 따뜻한 바닥 의 윤곽 이 겹치는 모드 에서 공급 및 복귀 매니 합니다. 조정 하려면 플러그 를 제거 하십시오 (SW 22). 육각 렌치 (SW 5) 로 조정 합니다. 얇은 시트 가 있는 드라이버 로 멈출 밸브 시트 잠금 핀 을 조여 조정 위치 를 단단히 할 수 있습니다. 스터드 가 약간 느슨 하면 밸브 를 닫을 수 있지만 열면 이전 갑니다.108

118 п / п СМЕСИТЕЛЬНЫЙ БЛОК VT.DUAL 펌프 혼합 장치 의 기술적 특성 장치 의 조립 지침 특성 이름 1 순환 펌프 의 표시 (위치 8) 장치. 신부님. 장치 의 특성 값: Dualmix 01/4 Dualmix 01/6 Wilo Star RS 25/4/130 Wilo Star RS 25/6/130 2 혼합 장치 의 공칭 열 출력 кВ 펌프 의 설치 길이 (поз.8) мм 1 차 냉각수 의 최대 온도 회로 C 최대 작동 압력 막대 열 헤드 온도 조절 밸브 의 온도 설정 한계 (поз. 15,18) -2K (поз. 18) 설정 시 온도 조절 의 처리량 계수 -2K (поз. 18) 를 조정할 때 온도 조절 밸브 의 로컬 저항 계수 최대 계수 조절 밸브 의 유량 (поз.18) С м 3 / ч 0,9 0, м 3 / час 2,75 2,75 10 최대 유량 용량 조절 밸브 의 국부 저항 계수 (поз. 18) 11 안전 온도 조절 장치 설정 한계 C 안전 온도 조절기 보호 IP 40 IP 안전 온도 조절기 의 스위칭 용량 16 (4) A; 250В 6 (1) А; 400В 16 (4) А; 250В 6 (1) А; 400 В 12 온도계 측정 한계 (항목 7) C 어셈블리 주변 공기 의 최대 온도 C 펌프 막대 전 최소 압력 0.1 0,1 15 펌프 회전 속도 전환 수동, 3 속도 16 전체 닫힘 회전 수 에서 밸런싱 밸브 의 대역폭: 1 / 2м 3 / 시간 0,13 0,13 1 0,52 0,52 1 1/2 0,78 0,78 2 1,03 1,03 2 1/2 1,3 1,3 3 1, 77 1,77 3 1/2 2,08 2,08 4 2,34 2,34 완전 개방 2,6 2,6 부록 6 1 차 회로 의 배관 은 나사산 연결부 G1 (내부 나사산) 을 사용 하여 듀얼 믹스 의 온도 조절 모듈 에 연결 됩니다. 보조 회로 컬렉터 는 커넥터 어셈블리 함께 제공된 AC606 G 1 (N) 커넥터 를 사용 하여 자동 온도 조절 에 연결 됩니다. 설치 를 위해 두 개의 개방형 렌치 SW 41 이 사용 됩니다. 먼저 커넥터 가 어셈블리 의 노즐 에 나사로 고정 됩니다. 그런 다음, 복합 니플 의 부착 된 잡고, 니플 의 후반 은 두 번째 에 나사로 고정 됩니다. 커넥터 에는 나사산 양쪽 끝에 고무 개스킷 이 있으므로 추가 밀봉재 를 없습니다.열전 사 헤드 를 연결 하려면 먼저 자동 온도 조절 밸브 18 에서 플라스틱 보호 캡 을 제거 해야 합니다. 열전 사 헤드 는 최대 설정 값 («60») 으로 수동 으로 연결 됩니다. 원격 센서 는 슬리브 (10) 에 배치 되고 Allen 키 SW 2 를 사용 하여 슬리브 헤드 나사로 고정 됩니다. 순환 펌프 8 의 설치 및 분해 는 스크류 드라이버 또는 Allen 키 SW 6 으로 닫히고 닫힌 닫힌 볼 밸브 2 와 함께 권장 됩니다. 펌프 의 유니온 너트 와 나사산 노즐 사이 에 특수 링 개스킷 합니다. 언더 플로어 가열 콜렉터 가 장착 된 장착 혼합 장치 의 유압 를 수행 하기 전에 바이 패스 바이 및 장치 의 리턴 파이프 를 위한 너트 가 단단히 조여져 있는지 확인 하십시오. 펌프 를 켜기 전에 다음 을 확인 하십시오 .- 볼 밸브 2 가 열려 있습니다. - 밸런싱 밸브 (23) 는 추정 된 회전 수로 개방 된다; - 온도 조절 헤드 (15) 에서 냉각제 의 온도 의 원하는 값 을 설정 하고; - 보조 회로 의 최대 허용 온도 는 안전 온도 조절 장치 에 설정 되어 있습니다.시스템 에 냉각수 를 채운 후 수동 에어 벤트 를 사용 남은 공기 를 방출 해야 합니다. 109

119 СМЕСИТЕЛЬНЫЙ БЛОК VT.DUAL 단위 구조 요소 부록 6 작업 단위 공식 예 1 따뜻한 바닥 시스템 열 있습니다. QWQ = 15000 Вт 2 따뜻한 바닥 의 직접 열 운반체 의 알려진 온도, T 11 CT 11 = 50 º C 3 알려진 온도 1 차 회로 에서 나오는 열 운반체, T 1 CT 1 = 90 ºС 4 따뜻한 바닥 의 복귀 열 운반체 의 알려진 온도, T 21 CT 21 = 40 ºС 5 2 차 회로 의 냉각수 유량, г 2 кг / ч G 2 = 0,86Q / (Т 11-Т 21) G 2 = 0,86х15000 / (50 -40) = 1290 кг / ч 6 1 차 회로 의 열 운반체 소비량, г 1 кг / ч G 1 = 0,86 Q / (Т 1-Т 21) G 1 = 0.86x15000 / (90-50) = 323 кг / ч 7 웜바 의 설계 회로 에서 사전 계산 된 압력 의 결과 에 따라 ΔР 계산 층 ΔР 바닥 = 0,25 бар 8 바이 패스 를 통한 혼합 을 고려 하여 펌프 를 통한 흐름 кг / ч GH = G 2 + G 1 GH = = 1613 кг / ч 9 필요한 밸런싱 밸브 처리량 계수 23, К вб м 3 / ч K вб = G 1 / ρ (δр пол) 0,5 К vb = 323/992 (0,25) 0,5 = 0, 압력 2,5 м 의 펌프 는 1613 кг / ч 의 용량 (제 3 회전 속도 에서 Wilo Star RS 25/6) 으로 취해진 다. 밸런싱 밸브 설정 1 1/3 회전 110

120 컨트롤러 - 온도 조절기 VT. DHCC 100 부록 7 목적 및 범위 기후 마이크로 는 기후 시스템 (가열, 환기, 바닥 난방, 난방 바닥 등) 에서 냉각수 의 비례 차동 통합 제어 를 위해 설계 되었습니다.혼합 냉각제 의 온도 센서 및 실외 에 따라, 제어 시스템 의 혼합 유닛 의 의 구동부 에 아날로그 제어 를 공급 함으로써 조절 이 수행 된다. 주요 목적: VT 믹싱 유닛 제어. 콤비 공급 범위 에는 외부 온도 센서 와 냉각수 센서 가 포함 되어 있어 날씨 보상 을 고려 하여 온도 를 자동 으로 조정할 수 있습니다. 컨트롤러 를 구역 커뮤니케이터 ZC 100 과 함께 사용 하여 실내 의 명령 에 따라 실내 (회로) 의 냉각수 온도 를 조절 하는 것이 좋습니다. 기술적 특성 표시기 이름 단위. 신부님. 표시기 값 공급 전압 В 24 공급 전류 유형 AC AC 참고 공급 전류 주파수 Гц 50/60 총 전력 소비 VA 15 제어 매개 변수 V 0-10 전압, 아날로그 입력 채널 pc 3 아날로그 출력 장치 pc 1 아날로그 펌프 가동 최소 4 후 종료 요청 수신 표시 언어 영어, 프랑스어, 독일어, 이탈리아어 패키지 내용 컨트롤러, 여권, 케이블 이 있는 실외 센서, 케이블 이 있는 냉각수 온도 센서, 포장 사용자 정의 따른, 주간 (야간) 시간 간격 동안 기능 보상 5 년 의 보증 기간 설치 부터 IVAR SRV 24, TE 3061, M106Y, Behr, Moehlenhoff, Lineg 드라이브 설치 절차 1.믹싱 유닛 액추에이터 에서 4 극 ПРИВОД 커넥터 로 케이블 을 연결 합니다 / ДВИГАТЕЛЬ »(믹서 드라이브). 2. 온도 센서 의 케이블 을 3 극 커넥터 «СМЕШАННЫЙ ДАТЧИК» (ДАТЧИК ТЕМПЕРАТУРЫ) 에 연결 합니다. 3. 직사광선 이 닿지 않는 곳에 실외 온도 센서 를 건물 의 북쪽 정면 에 설치 하십시오. 실외 온도 센서 의 케이블 을 3 극 «НАРУЖНЫЙ ДАТЧИК» (외부 온도 센서) 에 연결 하십시오. 케이블 의 전선 색상 (왼쪽 에서 오른쪽 으로): 빨간색 흰색 검정색 (파워 센서 접지). 4. 2 극 «ТРЕБОВАНИЕ ВХОДА» 커넥터 의 케이블 을 2 «ТРЕБОВАНИЕ ВЫХОДА» 커넥터 (КОНТРОЛЬ НАСОСА-ВЫХОДА) 의 ZC 커뮤니케이터 보드 케이블 의 «НАСОС» 커넥터 에 연결 합니다. 순환 펌프 의 마그네틱 스타터 (스타트 릴레이) 에 연결 하십시오. 6. 24 В переменного тока 전원 공급 장치 (IEC EN 에 따름) 의 케이블 을 3 극 «POWER» 커넥터 에 연결 합니다. 주의: «POWER» 커넥터 에 220V 전압 을 적용 하면 컨트롤러 오류 가 발생 합니다.7. 온도 조절기 가 있는 경우 케이블 을 2 극 커넥터 "AUX A" (추가 장치) 에 연결 하십시오. 111

121 컨트롤러 - 온도 조절기 VT. DHCC 100 부록 7 디스플레이 아래 의 버튼 할당 기호 의미 동작 뒤로 메인 메뉴 로 돌아가서 메뉴 를 선택 하고 을 승인 한 다음 메뉴 하고 메뉴 를 선택 하십시오. Вверх 이전 메뉴 또는 하위 메뉴 로 돌아가서 값 을 높 입니다. Вниз 다음 메뉴 또는 하위 메뉴 로 이동 하여 값 을 줄 입니다. 컨트롤러 설정 주 메뉴 설정: 35C На выходе: 5.1 VT.COMBI: 34C 09:17 VT.COMBI Out Time 열매체 의 온도 를 혼합 장치 에서 나옵니다. 지정된 일정 에 따라 수동 으로 설정 하거나 조정 합니다. 혼합 장치 의 배출구 에서 실제 온도 표시. ВЫКЛ. 커뮤니케이터 의 요청 없음 실제 실외 온도 (실외 온도 센서 에 따름) 현재 시간 온도 일정 에 대한 정보 온도 A: -20C 최대: 45C 온도 B: 20C 최소: 30C 온도 A 최대 온도 B 최소 일정 에 따른 최소 실외 온도 .중간 온도 는 최소 실외 온도 로 표시 되거나 설정 됩니다. 최대 실외 온도 가 예약 대로 표시 되거나 설정 됩니다. 중간 온도 가 표시 되거나 최대 실외 온도 로 설정 됩니다. 온도 가 낮아진 하루 의 시간 이 표시 되거나 설정 됩니다. : 02:00 온도: 5C 꺼짐: 06:30 켜짐 온도 꺼짐 온도 가 감소 된 기간 의 시작 시간 입니다. 냉각수 온도 가 감소 되는 각도 가 표시 설정 되고, 온도 가 낮아진 기간 이 시작 되는 시간 이 표시 또는 설정 됩니다. 현재 시간 설정 표시 또는 설정 Установить (ЧЧ: ММ) 00:00 Установить 현재 시간 을 24 시간 형식 으로 설정 하고 표시 합니다 (ЧЧ: ММ) 112

122 컨트롤러 - 온도 조절기 VT. DHCC 100 부록 7 컨트롤러 설정 연결 예 날씨 및 보정 켜기 / 끄기 전환 안 함: 꺼짐 에스테르 전환: 꺼짐 전환 안 함 (야간) 에스터 나 (가로) 일정 시간 동안 냉각수 온도 를 거나 (끄기) 끄기 (야간 보정 ) 켜기 설정된 온도 스케쥴 에 따라 작동 을 켜 거나 (ВЫКЛ) (꺼짐) 공장 설정 으로 돌아 갑니다 Подтвердить факт. Подтвердить (Su) (вверх) Назад (Giu) (вниз) 공장 설정 으로 돌아 갑니다.전원 공급 이 중단 된 후 언어 선택 (영어, 프랑스어, 독일어, 이탈리아어) 에 대한 공장 설정 으로 복귀 메뉴 가 나타 납니다 혼합 밸브 의 서보 정보 0: 20 정착: 10 제로 정착 드라이브 제어 신호 전압 의 최소 인식 가능한 값 (0,01 В). 드라이브 값: VALTEC-20; ИВАР-20; BEHR-20; MOEHLENHOFF-60; LINEG-60 참고 통치 체 위치 에 대한 드라이브 폴링 빈도 드라이브 값: VALTEC-10; ИВАР-10; BEHR-10; MOEHLENHOFF-5; ЛИНЕГ-5 1. 마지막 버튼 을 누른 후 1–1.5 분 후에 컨트롤러 의 백라이트 가 자동 으로 꺼 집니다. 2. 컨트롤러 를 다시 시작 하고 언어 를 하려면 다음 단계 를 수행 하십시오 .- 전원 을 끄 십시오. - 전원 을 켜 십시오. - 세 번 누르 십시오 (아래 로). - (위로) 를 눌러 선택한 언어 에 대한 메시지 로 돌아 갑니다. 3. 냉각수 의 설정 한계 온도 를 초과 에 연결된 안전 온도 조절기 는 펌프 와 믹싱 밸브 구동 을 끄 라는 명령 을 내 립니다.4. 컨트롤러 를 처음 켜면 언어 가 선택 됩니다 (주 2 참조). 113

123 ЗОННЫЙ КОММУНИКАТОР VT.ZC 100 부록 8 목적 및 범위이 커뮤니케이터 는 실내 온도 조절기 를 통한 냉각수 의 흐름 을 하는 조절 밸브 서보 모터 신호 (켜기 / 끄기) 를 하는 데 사용 됩니다. 연결된 모든 회로 에 냉각수 공급 요청 이 없는 경우 (모든 방 에서 필요한 온도 가 설정 됨) 커뮤니케이터 릴레이 는 혼합 의 순환 라는 명령 을 보냅니다. 이를 통해 경제적 인 가열 회로 를 만들 수 있으며 순환 펌프 의 수명 을 연장 할 수 있습니다. 커뮤니케이터 는 별도 의 장치 로 사용 하거나 기후 조절기 (DHCC 100, DHCC 100 유형) 와 함께 사용할 수 있습니다. 기술 특성 표시기 이름 공급 전압 단위. 신부님. V 공급 전류 유형 24 Гц 50/60 총 전력 소비 VA 3 연결된 회로 수 ПК 6 실내 온도 조절기 의 입력 신호 Вкл. / Выкл. 제어 신호 유형 서보 드라이브 에 대한 ВКЛ / ВЫКЛ 펌프 릴레이 의 스위칭 용량 참고 가변 AC 전원 주파수 서보 드라이브 V 24 I / U 2A / 25V AC 펌프 릴레이 의 개방 조건 3 개의 커뮤니케이터 의 직렬 통신 이 허용 됩니다 (18 개의 회로) AC 모든 실내 온도 조절기 의 접점 이 열려 있습니다.펌프 실행 컨트롤러 에 의해 설정 됩니다 (커뮤니케이터 는 제공 되지 않음). DVCC100 를 사용 하는 경우 공장 설정 은 4 분 입니다. 케이스, 여권, 포장 의 전체 세트 커뮤니케이터 필요한 변압기 전원 24V AC 추가 기능 예상 수명 114 표시기 값 12 개의 회로 에 대한 40VA; 18 회로 50 ВА ВА 및 순환 펌프 에 신호 순간 설치 후 15 년

124 ЗОННЫЙ КОММУНИКАТОР VT. ZC 100 부록 8 설치 및 설정 절차 1. 24 В переменного тока 전원 케이블 을 패널 A 단자 B 에 연결 하십시오. 2. 최소 0,25 мм 2 의 단면 온도 를 가진 실내 온도 의 2 선 케이블 을 커뮤니케이터 보드 의 해당 단자 연결 합니다. 한 쌍 의 터미널 에 하나 이상의 온도 조절기 를 연결할 수 없습니다. 연결 케이블 의 최대 길이 는 50 м 입니다. 3. 서보 의 2 선식 케이블 (2x1 мм 2) 을 커뮤니케이터 보드 의 해당 영역 단자 에 연결 합니다.서보 의 정격 이 24 В переменного тока (2 А) 인지 확인 하십시오. 4. 펌프 시작 릴레이 (24 В переменного тока) 의 2 선 케이블 을 커뮤니케이터 보드 PUMP 단자 에 연결 합니다. 5. 구역 의 딥 스위치 (빨간색) 를 1 에서 6 으로 설정 합니다. 스위치 탭 이 맨 위에 있으면 구역 이 켜 집니다 (입력 과 출력 사이 의 접촉 이 닫힙니다). 스위치 탭 이 맨 아래 에 있으면 영역 이 꺼져 있습니다 (입력 과 출력 간의 접점 이 열려 있음). 커뮤니케이터 의 모든 영역 을 사용 하는 경우 모든 스위치 를 켜짐 하십시오. 여러 회로 로 하나 의 온도 제어 하는 경우 온도 조절기 케이블 을 첫 에 연결 하고 인접한 구역 의 스위치 를 위치 로 설정 하십시오. 이 구역 은 온도 조절기 로 제어 됩니다. 6. 스위치 7 백업 (사용 되지 않음). 7. 스위치 8 은 펌프 릴레이 를 제어 합니다. 스위치 탭 을 올리면 펌프 릴레이 가 켜져 있고 꺼져 있으면 펌프 있습니다. 8. 여러 커뮤니케이터 를 직렬 로 연결 하는 번째 커뮤니케이터 오른쪽 에 있는 A, B, C, D 를 1.5 мм 2 와이어 로 다음 커뮤니케이터 보드 의 왼쪽 에 있는 해당 터미널 연결 하십시오. 동시에 펌프 는 모든 커뮤니케이터 에서 제어 할 수 있습니다 (다른 펌프 릴레이 켜기) 9. 첫 번째 커뮤니케이터 에 연결된 조절기 는 두 번째 커뮤니케이터 인접한 영역 을 제어 할 수 있습니다. 예 를 들어 온도 조절기 를 첫 번째 구역 6 에 연결 하고 두 번째 커뮤니케이터 의 구역 1 및 2 의 스위치 를 "켜기" 위치 로 설정 하면 온도 는 구역 6, 1, 2 를 제어 합니다. 주의: 커넥터 A 및 B 에 220V 전압 을 적용 하면 출력 이 발생 합니다 커뮤니케이터 가 고장 났습니다. 115


펌프 모듈 온도 조절 모듈 4 3 9 9 3 6 9 8 7 6 8 펌프 는 장치 세트 에 포함 되어 있지 않습니다. 0 6 7 3 9 4 3 용도 및 적용 분야 혼합 장치 이중 시스템 에 설치 하기 위한 것 입니다.

2a 2 7 3 TT 2 T 2 T 펌프 미포함 5 5 0 2 3 펌프 미포함 T2 TTT 2 5 8 0 a 4 2 4 8 8 bb T 2 3 2 T T 4a 4 b 목적 및 스코프 믹싱 유닛

제품 데이터 시트 패널 가열 용 펌핑 장치 SG21 www.fadocompany.com 제품 데이터 시트 1. 목적 및 범위 1.1. 펌프 및 혼합 장치 설계

기술 카탈로그 목적 및 범위 믹싱 건물 온도 가 설정 값 으로 낮아진 개방 회로 를 생성 하도록 설계 되었습니다.

난방 시스템 전문 엔지니어링 위생 액세서리 가정용 난방 시스템 분야 의 최신 개발 대한 제공 합니다.

제조업체: Valtec s.r.l., Via G. Di Vittorio 9, 25125-Brescia, ИТАЛИЯ 목적 및 범위 혼합 는 건물 의 난방 시스템 시스템 을 만들 도록 설계 되었습니다.

제조업체: Valtec s.r.l., Via G. Di Vittorio 9, 25125-Brescia, ITALY (이탈리아 브레시아, 발텍) 목적 및 범위 믹싱 유닛 은 건물 시스템 을 만들 도록 설계 되었습니다.

목차 1. 목적 및 범위 2. 펌프 및 혼합 장치 의 열역학적 체계. 외관 4. 재료 5. 펌핑 그룹 의 구조 및 구성 요소 6. 기술적 특성

제조업체: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, 내장형 가열 시스템 용 혼합 장치 1. 수정 - 액체 를 사용한 열 기능 이 있는 VT.COMBI 장치

제조사: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ИТАЛИЯ НАСОСНО-СМЕСИТЕЛЬНЫЕ УСТАНОВКИ 모델: VT.COMBI VT.COMBI.S PS-46232 1. 수정 -VT.COMBI, 액체 를 사용한 열 제어

제품 데이터 시트 바닥 난방 시스템 용 펌프 및 믹싱 유닛 SG0 www.fadocompany.com 제품 데이터 시트. 적용 목적 및 용도 .. 펌프 혼합 장치 설계

제품 의 기술 데이터 시트 1. 목적 및 범위. 1.1 펌프 및 혼합 장치 는 냉각 시스템 온도 로 난방 에서 추가 순환 회로 를 생성 설계 되었습니다

바닥 난방 시스템 용 펌프 및 혼합 장치 SG0 www.fadocompany.com 제품 데이터 시트 펌프 및 혼합 장치 SG0. 목적 과 범위. 외관 .. 펌프 혼합

기술 자료 시트 SEN 바닥 난방 시스템 용 세트 www.fadocompany.com SEN 바닥 난방 시스템 용 세트 1. 목적 및 범위 1.1. 바닥 난방 시스템 연결 용

GP 1190 펌프 그룹 사용 지침 FIGP Ver. KR 날짜 02.07.2018 KO 약속 그룹 "GP 1190" 은 가열 회로 에서 고정 온도 를 유지 하도록 설계 되었습니다.

SEN 바닥 난방 시스템 용 제품 데이터 시트 세트 www. fadocompany.com SEN 바닥 난방 시스템 용 세트 1. 목적 및 범위 1.1. 바닥 난방 시스템 연결 용

TMix-XL 믹서 조립 설치 안내서 작업 을 시작 하기 전에 십시오 !! 기술 데이터: 기사 펌프 밸브 5161 TOP-S 30/7 Ø25 K v = 10 5162 TOP-S 30/7 Ø32 K v = 16 5163 TOP-S

목적 및 범위 하부 연결 위치 와 건물 의 물 가열 시스템 의 장치 를 측면 으로 연결 하기 위한 것 입니다.

미술. R001, R002, R003 그룹 기능 모듈 식 조절 식 펌프 그룹 포함: - 전기 서보 모터 가 있는 3 방향 믹싱 밸브. -3 단 펌프 또는 클래스 펌프

제조업체: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY 1. 목적 및 범위 1.1 펌프 혼합 장치 는 의 난방 시스템 에 시스템 만들 도록 설계 되었습니다.

적용 목적 및 적용 전자식 전자 크로노 모모 VT.AC 709 는 프로그래밍 가능한 실내 온도, 온도 의 자동 조절 및 유지 보수 를 위해 설계 되었습니다.

조립 지침 혼합 범위 가 통합 된 수집기 적용 분야: Thermotech 혼합 장치 가 통합 된 수집기 저온 시스템 을 연결 하도록 설계 되었습니다

드라이브 가 장착 된 Thermix 혼합 장치 의 설치 및 작동 에 대한 기술 정보 온도 조절 장치 Thermix V 혼합 장치 혼합 장치 가 Thermix Trennsystem 분리 시스템

온수 바닥 으로 가열 하기 Thermotech 카탈로그 2014 1/6 페이지 Ø x 벽 두께, мм 1 п.м, 루블.20016 16x2 70/140/240/350/650 1,40 67,20 20090 17x2 70/140/240/350/650

UPONOR PUSH 23A 기후 시스템 Uponor Push 23A 펌프 및 혼합 장치 조립 지침 08. 2010 Uponor Push 23A 펌프 및 믹서 블록 Uponor Push 23A 펌프 및 믹서 블록 설계

설명 2 1 콜렉터 유닛 은 자동 복귀 매니 폴드, 수동 튜닝 밸브, 자동 온도 조절 밸브 (전열 서보 드라이브 설치 가능) 를 결합 합니다.

설명 혼합 그룹 은 바닥 난방 시스템 에서 작동 하도록 설계 되었습니다. "따뜻한 바닥" 시스템 의 분배 매니 폴드 에 연결 됩니다. 혼합 그룹 의 기능 은 유지 하는 것 입니다

제조업체: FRÄNKISCHE ROHRWERKE Gebr. Kirchner GmbH & Co.KG, Hellinger Straße 1, 97486 Königsberg / 독일 СМЕСИТЕЛЬНЫЙ БЛОК Profitherm M2 펌프 포함 Profitherm 제품군 의 모든 제품 이 제공 됩니다

기술 설명 결합 된 자동 밸런싱 밸브 AB-PM 밸브 DN 10-32, PN 16 설명 AB-PM 결합 된 자동 밸런싱 밸브. 밸브 는 컴팩트 한 몸체 를 가지고 있습니다

시트 펌핑 및 SOLOMIX Uni-fitt 주의! 매니 폴드 를 상단 에 배치 2 목적 SOLOMIX Uni-Fitt 펌프 및 혼합 그룹 은

ICMA 바닥 난방 시스템 아트 를 시작 하기 위한 지침. M056 예술. K013 혼합기 (M056) 와 수집기 (K013) 는 바닥 난방 시스템 의 열 에너지 분포 를 위해 고안 되었습니다.

다중 온도 구역 시스템 용 PARTAGE 모델 설치 및 작동 설명서 내용: 1.컨트롤러 설명 및 유압 회로 설치 2. 치수 및 유압

제품 데이터 시트 Uni-fitt 펌프 및 믹싱 그룹 2 기술 데이터 시트 주의 공급 매니 폴드 를 맨 위에 놓습니다. 3 Uni-Fitt 펌프 및 혼합 그룹 은

KEV-UTM 이 장치 는 공급 된 냉각수 과 온도 를 제어 하여 액체 공기 히터 (냉각기) 의 출구 에서 주어진 공기 온도 를 유지 하도록 설계 되었습니다. 적용 됩니다

미술. K0111 수집기 그룹 기능 수집기 그룹 은 바닥 시스템 에서 를 분배 하기 위한 것 입니다. 이 설치 는 바닥 난방 시스템 에 사용 됩니다.

설명 GE556Y171 난방용 아파트 스테이션 (GE556-1 시리즈) 에는 아파트 난방 시스템 용 열교환 기가 포함 됩니다. 난방 및 난방 시설

기능 분배 밸브, 유량 커플러 아트.307 을 사용 하면 분기 회로 에 전원 을 공급할 수 있습니다. 전열 서보 기술 을 연결할 수 있습니다. 978, 979, 980 또는 온도 조절 장치

저온 가열 시스템 용 NEPTUN IWS 혼합 장치 작동 안내서 AKC.00085.01RE 주의! Нептун IWS 혼합 장치 의 설치 및 시운전 을 수행 해야 합니다

바닥 난방 을 위한 사양 FHM-Cx 혼합 장치 1: 혼합 장치 FHM-C5 (UPS 펌프) 2: 혼합 장치 FHM-C6 (UPS) 그림. 3: 혼합 장치 FHM-C7 (펌프

GM 1192 혼합 그룹 사용 지침 FIGM Ver. KR 날짜 22.07.2018 KO 목적 22 그룹 "GM 1192" 는 하나 의 장치 에 결합 되는 제어 장치 입니다

난방 장치 로 는 힌지 회로 또는 회로 가스 보일러, aogv 또는 전기 보일러 를 사용할 수 있습니다.이 계획 은 난방 시스템 을 2 층 으로 장착 하는 데 적합 합니다

데이터 시트 전기 구동 장치 가 있는 Thermix 혼합 장치 전기 구동 장치 가 있는 혼합 요소 가 Thermix Trennsystem 분리 시스템 온도 조절 장치 가 Thermix V 혼합 장치

ASV 시리즈 자동 밸런싱 밸브 설명 및 용도 그림. 1. ASV 시리즈 의 밸브 개요 ASV-P = 15 40 = 50 = 65100 ASV-BD ASV-I ASV-M = 15 50 M 밸런싱

멀티 디스 SF 분배기 콤 멀티 디스 SF 스테인레스 스틸 콤 1- 밸브 인서트 가 있는 플랫 씰 이 에 통합 조절 인서트 가 있는 패널 가열 용

전문가 용 GUS 작동 지침 가열 회로 용 펌프 그룹 분배 매니 폴드 Art. 307564 예술. 307 565 예술.307 566 예술. 307567 예술. 307 568 예술. 307 578 예술. 307

작업 도면 의 주요 키트 (S) 지정 도면 목록. 일반 정보 여권 난방 시스템. 순환 펌프 선택. 난방 시설 을 갖춘 네임 플로어 디자인

생산자: Valtec s.r.l., Via G. Di Vittorio 9, 515-Brescia, 밸브 매니 폴드 조정 및 차단 이 있는 이탈리아 매니 폴드 VT 594 MX PS -371 설명 매니 폴드 블록 은 공급 장치 를 합니다

설치 및 운영 지침 난방 시스템 용 날씨 보상 컨트롤러 AUTOMIX 10 AUTOMIX 10 은 날씨 보상 으로 유량 의 를 조정 하도록 설계 되었습니다.

R8R 1 월 0 일 보일러 실용 빠른 설치 블록 R8R R8RY0 R8RY0 R8RY0 R8RY0 R8RY R8RY R8RY R8RY R8R 그룹 은 가열 및 냉각 시스템 을 제어 하는 (R8RY R8RY)

POWER PLUS 시리즈 보일러 용 액세서리 액세서리 배기 및 공기 흡입 시스템 용도 목적 에 맞는 키트: POWER PLUS 보일러 는 설치 준비 가 상태 배송 됩니다

조립 설명 BSP 가열 회로 모듈 -MK Wolf GmbH Postfach 1380 84048 Mainburg Тел. 08751 / 74-0 팩스 08751/741600 인터넷: www.wolf-heiztechnik.de 3061739 Änderungen vorbehalten 12/08 모듈

수중 바닥 난방 의 종류 는 계속 개선 되어 소비자 에서 여전히 인기 가 있습니다. 인정 받는 지도자 중 하나 는 이탈리아 회사 Valtec (Валтек) 입니다.

Valtec 시스템 의 장점

설치 를 시작 하고 Valtec 바닥 난방 을 위한 혼합 를 선택 하기 전에 이러한 유형 의 수도 의 을 분석 해야 합니다.

  • 고품질 소재, 강력한 패스너 덕분 에 안정적인 작동 이 보장 됩니다.
  • 모듈 형태 로 설계된 구성 요소 는 정확하게 맞물려 누출 제거 합니다.
  • 제조업체 는 단열 및 단열 장비 에 필요한 관련 재료 출시 계획 했습니다.

계산 지침

따뜻한 바닥 을 깔기 위한 프로젝트 개발 하려면 평균 값 에 중점 을 둔 주요 지표 의 예비 계산 이 필요 합니다.

온수 바닥 의 자체 설치

주요 유형 의 난방 또는 추가 열원 으로 사용 되는 의 역할 을 포함 하여 다양한 요인 을 고려해야 합니다. 독립적 인 실행 에 대한 자세한 계산 은 복잡한 프로세스 이므로 평균 매개 변수 가 사용 됩니다.

주요 파라미터 를 결정한 후, 가장 합리적인 파이프 배치 가 정확한 규모 로 결정 되는 방식 을 개발할 수 있습니다. 그 후 총 길이 가 계산 됩니다.동시에 펌프 혼합 장치 와 제어 요소 의 위치 를 합니다.

혼합 장치 의 주요 특성

설치된 급수 회로 가 효과적으로 작동 하려면 키트 와 에 반영된 규정 에 따라 전체 하고 Valtec 따뜻한 바닥 용 혼합 장치 올바르게 해야 합니다.

및 혼합 장치 의 매개 변수:


파이프 에는 Euroconus 연결 부가 있는 외부 나사산 이 있습니다.

바닥 난방용 펌프 및 혼합 장치

기능성

펌프 및 혼합 장치 의 주요 목적 은 리턴 라인 물 을 사용 하여 냉각수 가 급수 회로 유입 될 때 냉각제 의 온도 를 시키는 것 입니다. 따라서 과열 없이 따뜻한 바닥 의 최적 기능.

Комби 어셈블리 에는 다음 서비스 요소 가 포함 됩니다.


노드 조정 을 수행 하는 것은 다음 과 같습니다.

  • 2 차 회로 의 밸런싱 밸브 - 표준 온도 를 보장 하기 위해 공급 파이프 와 리턴 파이프 적절한 비율 의 냉각수 를 혼합 합니다.
  • 1 차 밸런싱 및 차단 밸브. 필요한 양 의 온수 를 어셈블리 에 공급 합니다. 필요한 경우 흐름 을 완전히 차단할 수 있습니다.
  • 바이 패스 밸브 - 모든 바이 패스 밸브 가 닫힌 상황 에서 펌프 가 작동 하도록 추가 바이 패스 를 열 수 있습니다.

연결 구성표 는 1,7 м 3 / ч 를 초과 하지 않는 총 물 유량 으로 필요한 수 의 바닥 분기 를 펌프 혼합 장치 수 있는 가능성 을 고려 개발 되었습니다. 계산 결과 5 ° C 의 온도 차이 에서 비슷한 양 의 냉각수 흐름 이 10 кВт 의 전력 에 해당함 을 보여 줍니다.

믹싱 장치 에 여러 분기 가 연결된 경우 VTс.594 와 VTс.596 이라는 명칭 을 가진 Valtec 라인 에서 콜렉터 블록 을 선택 하는 것이 좋습니다.

편집

모든 구성 요소 의 예비 계산 이 완료 되면 여러 를 거치 면서 따뜻한 바닥 설치 가 시작 됩니다.


커스터마이징

파이프 를 분배 매니 폴드 에 위해 파이프 를 사용 하여 챔 퍼와 크림프 피팅 을 하는 교정기 인 원하는 길이 를 자릅니다. 집 에서 자세한 계산 을 수행 하는 순서 로 펌프 및 혼합 장치 의 설정 자세히 설명 하는 지침 을 반드시 연구 해야 합니다.


k νb = k νt ([(t 1-t 12) / (t 11-t 12)] - 1),

여기서 k νt- 계수 = 0,9 밸브 용량;

t 1- 시 1 차 회로 의 수온, ° С;

т 11- 냉각수 공급 장치 에서 2 차 회로 의 온도, ° С;

т 12- 파이프 의 수온, ° С

k νb 의 계산 된 값 은 밸브 에 설정 되어야 합니다.


G 2 (кг / с) 는 다음 공식 에 의해 결정 됩니다.

G 2 = Q /,

여기서 Q 는 혼합 유닛 에 연결된 물 회로 의 총 열 전력, Дж / с;

4187 [Дж / (кг · ° C)] - 물의 열용량.

압력 손실 을 계산 하기 위해 특수 유압 계산 프로그램 이 사용 됩니다. 스위치 를 사용 하여 설정된 펌프 속도 따라 노모 그램 이 사용 되며 따뜻한 바닥 의 디자인 에 첨부 된 지침 에 있습니다.

  • 기본 회로 에서 밸런싱 밸브 를 조정 하기 위해 작업 이 수행 됩니다.
  • 온도 조절기 는 편안한 난방 에 필요한 온도 를 설정 합니다.
  • 시스템 의 시운전 이 수행 됩니다.

누출 이 없으면 콘크리트 스크 리드 를 수행 해야 하며 완전히 경화 된 후 바닥 덮개 를 깔으 십시오.

: VALTEC 펌프 및 혼합 장치 가 있는 따뜻한 바닥

VALTEC 장비 는 완전한 가열 시스템 세트 로 모든 문제 를 해결 합니다. 입증 된 생산 및 설치 기술, 기술 지원, 다양한 장비, 재료 및 도구 덕분 에 당사 제품 을 사용 하는 것이 간단 하고 흥미로울 것 입니다. VALTEC 전문가 가 작성한 기술 및 교육 매뉴얼 은 구성 요소 선택 및 설치 시 실수 를 피하고 불쾌한 그 를 방지 하는 방법 을 보여 줍니다. 설계 솔루션 을 선택할 때 유용한 도움 은 일반적인 난방 시스템 구성표 앨범 이 될 수 있습니다. 개발자 가 생각한 계획 에는 필요한 요소 수 와 기사 수 를 됩니다. 이를 통해 주저 없이 프로젝트 를 추정 하고 VALTEC 거래 네트워크 에 주문할 수 있습니다.

결합 가열 방식 VALTEC

VALTEC 장비 를 기반 으로 한 현대 적인 에너지 효율적인 난방 시스템 의 예가 귀하 의 관심 을 끌고 있습니다.시골집 이나 자율 열원 (보일러 등) 이 있는 다른 물체 를 위해 설계 되었습니다. 이 계획 은 전통적인 라디에이터 와 바닥 난방 을 결합 하여 사용 합니다. 이러한 기술 과 사용 된 자동화 는 장비 구매 및 운영 대한 최적 의 비용 으로 높은 수준 의 를 제공 할 수 있습니다. 다이어그램 에서 현재 VALTEC 범위 의 구성 요소 가 사용 및 표시 되었습니다.

공급 업체 코드 이름 제조사
1 VT.COMBI.S 펌프 및 혼합 장치 발텍
2 VTC.596EMNX 유량계 가 있는 매니 폴드 블록 발텍
3 VTC.586EMNX 스테인레스 스틸 매니 폴드 블록 강철 발텍
4 VT.K200.M 날씨 에 따른 컨트롤러 발텍
4a VT.K200.M 실외 온도 센서 발텍
5 VT.TE3040 전열 서보 발텍
6 VT.TE3061 아날로그 서보 발텍
7 VT.AC709 바닥 온도 센서 가 있는 Хронотермостат 전자 실 발텍
8a VT.AC601 실내 온도 조절기 발텍
8 VT. AC602 바닥 난방 센서 가 장착 된 실내 온도 조절기 발텍
9 VT.0667T 닫힌 경첩 이 있는 순환 용 바이 패스 밸브 가 패스 발텍
10 VT.MR03 복귀 온도 를 유지 하기 위한 3 방향 혼합 밸브 발텍
11 VT.5012 원격 분리형 센서 가 장착 된 열전 사 헤드 발텍
12 VT.460 보안 그룹 발텍
13 VT.538 곤 커터 발텍
14 VT.0606 트윈 매니 폴드 니플 발텍
15 VT.ZC6 전달자 발텍
16 VT.VRS 순환 펌프 발텍

계획 에 대한 설명:

VALTEC COMBIMIX 펌프 및 혼합 장치 를 사용 고온 회로 (열원 및 라디에이터 가열) 및 냉각수 온도 가 더 낮은 바닥 가열 단일 에 통합 할 수 있습니다.

냉각수 흐름 의 분포 VALTEC VTc 594 콜렉터 블록 (라디에이터 가열) 및 VTc 596 (바닥 난방) 을 사용 하여 구성 됩니다.

고온 가열 시스템 의 배선 및 웜 회로 는 VALTEC 플라스틱 파이프 로 만들어 집니다. 파이프 라인 은 VTm 200 시리즈 의 프레스 피팅 을 사용 하여 설치 되었습니다. 컬렉터 에 연결 -VT 4420 플라스틱 파이프 용 압착 매니 폴드 피팅.

바닥 난방 조절 은 날씨 보상 기능 이 VALTEC K100 컨트롤러 를 사용 하여 구성 됩니다. 이로 인해 따뜻한 바닥 윤곽 의 수온 은 실외 공기 의 에 따라 변 하므로 난방 에 사용 되는 를 절약 할 수 있습니다. 컨트롤러 의 제어 신호 는 COMBIMIX 어셈블리 제어 밸브 의 아날로그 전열 서보 드라이브 로 공급 됩니다.

실내 온도 조절 장치 VT AC 602 및 대기 온도 용 센서 가 장착 된 크로노 VT AC 709 로 바닥 난방 이 있는 실내 열적 편안함 지원 합니다.전열 액추에이터 를 통해이 자동화 모듈 은 VTc 596 의 리턴 매니 폴드 에서 밸브 를 제어 합니다.

외부 온도 센서 VT AC 6161 이 있는 자동 온도 조절 장치 가 안전 장치 로 사용 되었으며 회로 의 흐름 에서 열매체 의 설정된 최대 온도 초과 하는 경우 COMBIMIX 장치 의 를 중지 합니다.

라디에이터 의 방열 은 실내 온도 조절기 VT AC 601 에 의해 조절 되며, 전기 온도 서보 블록 VTc 594 의 밸브 를 제어 합니다.

열원 회로 에는 보일러 안전 그룹, 다이어프램 확장 탱크, VALTEC 체크 및 배출 밸브 가 장착 되어 있습니다.

VALTEC BASE 시리즈 의 볼 밸브 는 스톱 밸브 로 사용 됩니다.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
