Насосные станции Wilo (Вило): модели, характеристики

Содержание

  1. В чём особенности насосных станций Wilo?
    1. Принцип действия оборудования
    2. Какие преимущества насосных станций Wilo?
  2. Модельный ряд
    1. Тип#1-Wilo Comfort-COR
    2. Тип#2-Wilo-Economy CO-MHI/ER
    3. Тип#3-Wilo-Jet WJ
    4. Как устроена насосная станция Wilo HWJ 301 EM 60L? (видео)

Насосное оборудование Wilo признано во всем мире качественной, долговечной продукцией. Поэтому большинство владельцев насосов иных производителей предпочли перейти на насосные станции Вило.

Такое решение обусловлено тем, что насосные станции немецкой компании – это целая установка, включающая не только сам насос, но и гидробак, реле давления. Комплектация подобных установок имеет лучшие характеристики, следовательно, их пользователи получают больше возможностей.

1 В чём особенности насосных станций Wilo?

Бытовая насосная станция Wilo – это автоматизированная установка для забора и подъема воды из колодца, скважины и другого резервуара, поддержания давления в водоснабжении на требуемом уровне в автоматическом режиме. В конструкции устройства помимо Wilo повысительного насоса имеются:

  • расширительная герметическая емкость с мембраной или гидроаккумулятор. Накопительный бак обеспечивает владельца запасом воды даже в случаях аварийного отключения электропитания. Его стандартный размер позволяет вместить 20 литров жидкости;
  • манометр давления;
  • автоматика, поддерживающая давление (реле). Реле давления отвечает за включение и отключение насосного агрегата;
  • трубки, служащие соединительными элементами;
  • приспособления для автоматической защиты от перегрева обмоток насоса, скачков напряжения в электросети.

Самовсасывающая станция Wilo HWJ 201 25L

Кроме выполнения основных задач насосные станции используются с целью полива садовых и огородных насаждений из рек, прудов, неглубоких скважин, отвода воды из затопленных подвалов, осуществления по хозяйству других операций технического характера.

Все модели Wilo функционируют с холодной водой без твердых включений. Они применяются в частных домах, коттеджах, гостиничных комплексах, медицинских клиниках и других учреждениях. Их рекомендуют на высоко размещенных водозаборных точках для подготовки воды и в частном секторе.
к меню ↑

1.1 Принцип действия оборудования

Принцип работы заключается в следующем: одна часть установок подключается к трубе, ведущей к источнику воды, например, в скважину. На выходе гидроаппаратов присоединены элементы, которые обеспечивают распределение воды в помещении – смесители ванны, раковин, душевых кабин. В гидроаккумуляторях насосных станций за счет насосов Wilo повысительных создается определенный уровень давления, как правило, до 2 атм.

Когда кран открывается, вода под давлением поступает к нему, при падении давления ниже нормы реле запускает гидравлическую машину, закачивающую в накопительный бак жидкость, после чего вода из него начинает течь по трубам к сантехническим приборам. Когда кран закрывается, насос продолжает еще в течение 5 минут работать, забирая воду. Давление начинает достигать требуемого предела, реле отключает гидравлическую машину, станция завершает работу.

Данная система, включающая и отключающая агрегат, способствует экономии электроэнергии. Благодаря этому продлевается срок службы основных узлов механизма. Функция электронного управления, которой оснащаются насосные станции, играет важное значение для длительности эксплуатации. Так, она предотвращает насос в случае падения в скважине уровня воды от работы в режиме «сухого хода», вырабатывает реакцию насоса на состояние точек забора путем включения-выключения, совершает индикацию функционирования агрегата, защищает от частого запуска.

Насосная станция Wilo COR 1MVIE

Электронный преобразователь скорости постепенно изменяет обороты электродвигателя, подстраивается под водопроводную систему, предотвращая ее от гидравлических ударов, экономит расходы на электроэнергию. Стоит отметить, что изделия с электронным управлением стоят на порядок выше обычных моделей.
к меню ↑

1.

2 Какие преимущества насосных станций Wilo?

Более полувека назад немецкая компания вышла на рынок насосного оборудования и за эти годы освоила его производство. Ее продукция по своим параметрам превосходит аналогичные товары прочих известных фирм благодаря:

  • безупречному качеству сборки, подбору комплектующих, работающих в тяжелых условиях эксплуатации;
  • удобству в обслуживании и ремонте;
  • низкому уровню энергопотребления;
  • бесшумности;
  • длительному сроку эксплуатации;
  • прочности корпуса;
  • надежности.

Высокая эффективность и лояльная стоимость стали главными критериями выбора насосных станций Wilo. Устройства сертифицированы европейскими организациями, поскольку соответствуют мировым стандартам качества. Они отличаются легким монтажом, компактностью. Станции не прихотливы, а подача воды равномерная. Систематически компания совершенствует продукцию, чтобы предлагаемые товары отвечали требованиям покупателей.

Попадание бракованных изделий в дилерские магазины Wilo исключается, так как оборудование тщательно тестируется на заводе. Также производитель заботится и о безопасности владельца. Таким образом, купить насосную станцию Wilo – разумно вложить средства в необходимое и полезное приобретение.
к меню ↑

2 Модельный ряд

Насосные станции производятся в четырех основных линейках: Comfort, Economy, WJ, FFS. Предназначением первой является перекачивание большого объема воды с повышенным давлением. Рекомендуется к использованию как в быту, так и на производстве. Установки второй серии применяются, в основном, в системах локального водоснабжения. WJ-станции эксплуатируются с целью автоматического водоснабжения из резервуаров и источников 8-метровой глубины и менее.

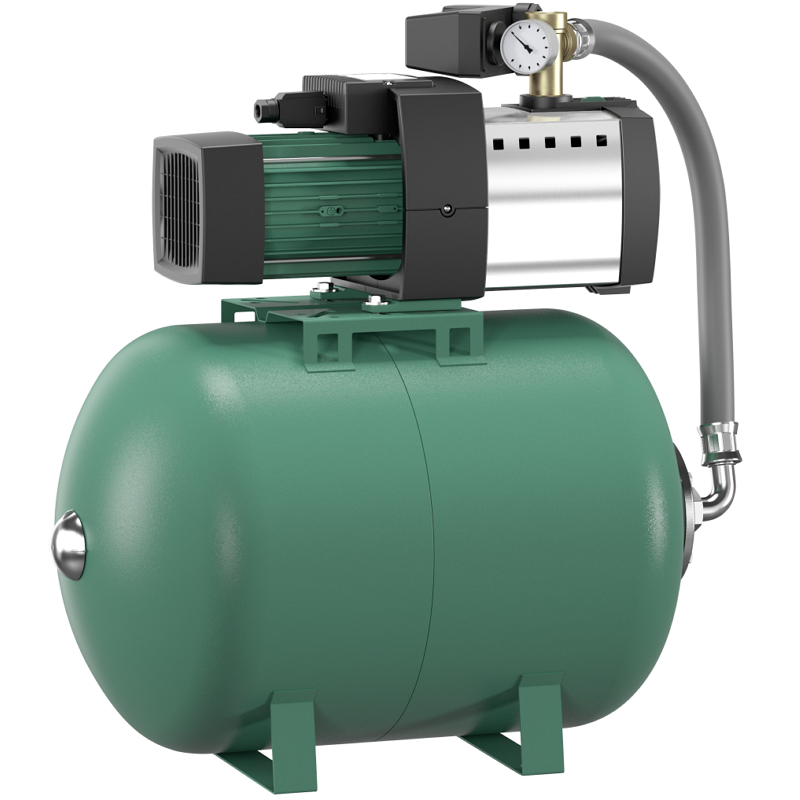

Насосная станция Wilo HiMulti

Серия FFS – это насосные моноблочные станции для противопожарного водоснабжения установок пожаротушения, а также внутреннего противопожарного водопровода, подачи воды для тушения пожаров в офисных, жилых и административных зданиях, коммерческих и промышленных помещениях.
к меню ↑

2.1 Тип#1-Wilo Comfort-COR

Это устройства повышения давления, оснащенные 2-6 параллельно включенными центробежными высоконапорными нормальновсасывающими насосами из нержавеющей стали. Они необходимы для автоматического водоснабжения и повышения давления в офисных, коммунальных помещениях, частном секторе. Перекачивают хозяйственную и питьевую воду, охлаждающую жидкость, не содержащую длинноволокнистые, абразивные включения.

Комфортабельные системы укомплектованы:

  • стандартными моторами IEC;
  • СС-контроллерами, выполняющими автоматическое управление;
  • виброгасителями для звукоизоляции;
  • мембранными напорными баками объемом 8 л;
  • манометром;
  • фундаментными оцинкованными рамами, регулируемыми по высоте;
  • предохранителями, приводящимися в действие при недостатке воды;
  • коррозионными частями, которые контактируют с водой;
  • шаровыми запорными кранами, клапанами обратного течения;
  • разводкой трубопровода;
  • датчиками давления;
  • комплектом запорной арматуры.

Данная линейка включает около 300 наименований. Максимальная подача – 475 куб. м/ч (без учета резервного агрегата). С резервным насосом максимальная подача воды составит 570 куб. м/ч. Напор достигает 150 м. Частота вращения – 2850 об./мин. Станции рассчитаны на работу при давлении до 16 бар. Флагманом серии является компактная установка COR-4 MVI 210/ CC  для опосредованного или прямого подключения. Она состоит из 4 вертикальных центробежных насосов, расположенных параллельно, с сухим ротором.

Напорные характеристики Wilo-Comfort COR-2

Готовая к подключению, станция установлена на фундаментной раме. Электронный прибор СС имеет микропроцессорную систему управления, расширенные функции, программируемую память, графический сенсорный дисплей. Запорная арматура находится на всасывающей и напорной сторонах каждого агрегата. Есть возможность выбора режима, подразумевающего работу резервного насоса. Отображается счетчик коммутационных операций и рабочих часов каждой машины и системы в целом, суточный таймер. Два варианта режима функционирования насоса – автоматический или ручной.
к меню ↑

2.

2 Тип#2-Wilo-Economy CO-MHI/ER

Насчитывает свыше 50 моделей. Представляют собой многонасосные станции (нормальновсасывающие) различных вариаций сборки с регулируемой частотой вращения. Гидроконструкции повышают и поддерживают необходимое давление воды в сельском хозяйстве, жилых домах, на предприятиях. Они состоят из 1-6 насосов, системы электронного управления, трубной обвязки, узлов управления давлением, гидравлической арматуры.

Гидроаккумулятор вмещает 8 л. На каждом агрегате находятся запорные краны с никелевым покрытием и клапаны обратного течения. С напорной стороны располагается датчик давления (4-20 мА). Индикация давления происходит по манометру.

Подача воды без резервного насоса до 95 куб.м/ч. При резервном насосе вода за час подается в объеме 130 куб.м. Напор достигает 60 м. Допустимое рабочее давление – 10 бар.
к меню ↑

2.3 Тип#3-Wilo-Jet WJ

Описание насосов этого модельного ряда свидетельствует о том, что установки могут работать в режиме самовсасывания или режиме забора воды из открытых источников. Аппаратура не предназначена для подключения к центральному водоснабжению. Части изделий контактируют с перекачиваемой средой, поэтому выполнены из стали, коррозионно-стойких материалов. Моторы (однофазные) обладают встроенной защитой от перегрева, автоматически включаются после охлаждения.

При эксплуатации станции данной линейки следите, чтобы насос был защищен от работы «в сухую». Осуществляя монтаж, предусмотрите наличие устройств, автоматически отключающих агрегат, если вероятно отсутствие воды в трубопроводе или полное опустошение колодца.

Модели серии WJ оснащены ручкой для удобства переноса, сетевым кабелем с выключателем и штекером. Насосы – самовсасывающие центробежные, выкачивают воду с резервуаров глубиной не более 8 м. Конструкция исполнена из нержавеющей стали. Расход – 4,5 куб.м/ч. Рабочее давление – 6 бар. Максимальный напор составляет 34 м, а мощность 1,3 кВт.

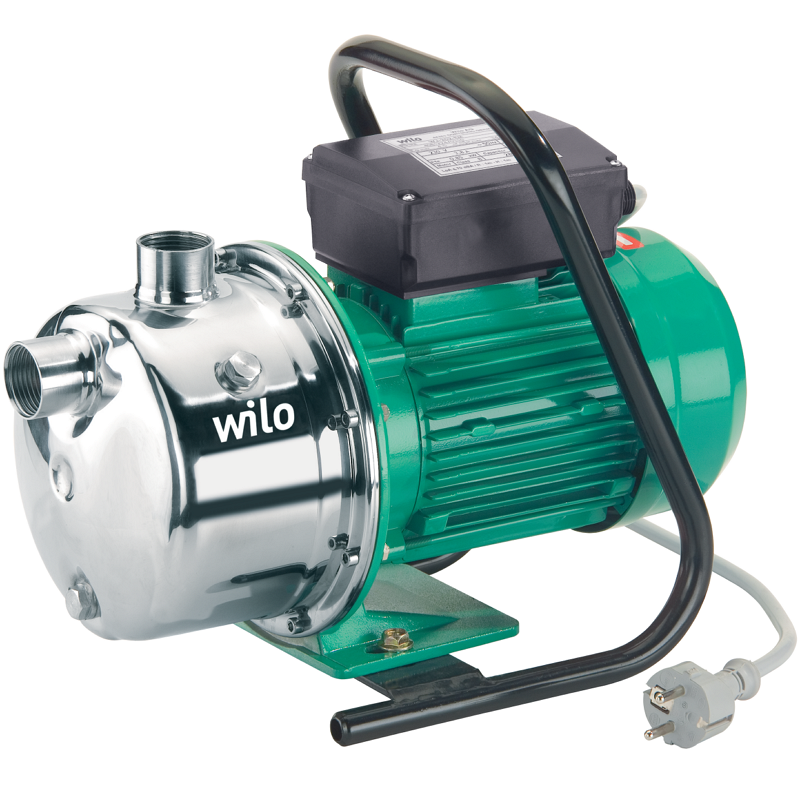

Поверхностный насос WILO WJ 202 EM

Для покупки станции пожаротушения Wilo следует обращать внимание на серию моноблочных устройств FFS. В зависимости от требуемых параметров и назначения станции поставляются с различными типами центробежных гидравлических машин. Управление осуществляет прибор SK-FFS, комплектация и состав которого зависит от мощности насосов, подключаемых к нему, обычно производятся в навесном исполнении, крепление – на консольных стойках к раме.

Принадлежности, к которым относятся: различной емкости мембранные баки, виброкомпенсаторы, соединительные шланги, насос подпитки, фланцы и заглушки поставляются отдельно по индивидуальному заказу.

Наибольшее распространение получила самовсасывающая повысительная насосная станция Wilo PW-175EA с глубиной всасывания 9 м и напором 35 м. Производительность равна 2,1 куб.м/ч. Мощность составляет 125 Вт. Двигатель бесшумный с защитой от перегрева. Установка горизонтальная.
к меню ↑

2.4 Как устроена насосная станция Wilo HWJ 301 EM 60L? (видео)

Повысительный насос Wilo: модели и параметры

Для транспортировки больших объемов жидкости используют повысительные насосы Wilo. Такая насосная станция Wilo обладает высокой производительностью и может перекачивать охлаждающую воду, питьевую воду, техническую воду из накопительной емкости или системы централизованного водоснабжения в автоматическом режиме.

Повысительные насосы Wilo несколько моделей в данной категории:

  • Вило-Economy CO-2 MHI/ER-CO-4 MHI/ER;
  • Вило-Comfort COR-2 MHI/CR-COR-4 MHI/CR;
  • Вило-Comfort COR-2 MVI/CR-EB;
  • Вило-Comfort COR-2 MVI/CC-COR-6 MVI/CC.

Краткие характеристики и описание повысительных насосных станций:

Модель Максимальная производительность, м³/ч Максимальный напор, м Номинальное давление, бар
Вило-Economy CO-2 MHI/ER-CO-4 MHI/ER 100 70 16
Вило-Comfort COR-2 MHI/CR-COR-4 MHI/CR 130 83 16
Вило-Comfort COR-2 MVI/CR-EB 800 160 16
Вило-Comfort COR-2 MVI/CC-COR-6 MVI/CC 800 160 16

Насосные установки, которые предназначены для увеличения давления линейки Вило-Economy CO-2 MHI/ER-CO-4MHI/ER работают в комплектации, исходя из серии и модели, с 2 или 4 центробежными насосами повышающих давление марки Wilo MHI, которые включаются параллельно в сеть 380 В.

Насосные установки повышающие давление линейки Вило-Comfort COR-2 MHI/CR-COR-4 MHI/CR оборудуются частотным регулированием, что позволяет упростить использование самой установки. На эти установки монтируются 2 и 4 центробежных насоса повышающих давление марки Wilo MHI.

Насосные установки повышающие давление линейки Вило-Comfort COR-2 MVI/CR-EB обладают большой производительностью и сильным напором благодаря двум мощным высоконапорным насосам марки Wilo MVI, которые сделаны из нержавейки и включаются параллельно.

Насосные установки повышающие давление линейки Вило-Comfort COR-2 MVI/CC-COR-6 MVI/CC обладают вмонтированным регулятором частоты, которое позволяет контролировать количество оборотов двигателя насоса. На такие установки монтируются от 2 до 6 насосов высокого давления, которые включаются параллельно и сделаны из нержавеющей стали. Такие насосы могут качать жидкости с большей производительностью, нежели их аналоги.

Станции пожаротушения Wilo

Такие станции используются для подачи и перекачивания жидкости в системы пожаротушения, которые расположены в административных зданиях, офисных и жилых помещениях, торговых центрах, больницах и гостиницах в автоматическом режиме.

Эти установки выполняют множество функций, основными из которых являются:

  1. Выбор режима работы — автоматика или ручное управление.
  2. Выбор основного питания.
  3. Автоматическое срабатывание АВР (Автоматический ввод резерва).
  4. Автоматическое управление подпитывающим насосом.
  5. Сигнализация о неисправности оборудования установки.
  6. Автоматический пробный запуск основных насосов перед работой.

К основным насосным станциям пожаротушения Wilo можно отнести следующие модели установок для тушения пожаров:

  • Вило CO 2 BL /Sk-FFS;
  • Вило CO 2 MVI /Sk-FFS;
  • Вило CO-1 MVI J-R;
  • Вило CO-2 Helix SK-FFS.

Компания Wilo является надежным поставщиком качественной продукции насосного оборудования на протяжении долгого времени. Ассортимент этой компании разнообразен и каждый сможет подобрать для себя интересующее его оборудование.

Устройство

, модельный ряд и технические характеристики

Содержание статьи:

  • Принцип работы и устройство насосных станций
  • Модельный ряд и характеристики
  • Особенности эксплуатации и использования
  • Преимущества и недостатки насосных станций Vilo

Насосные станции представляют собой напорное оборудование для принудительного перекачивания жидкостей. Технические характеристики насосных станций Vilo позволяют обеспечить подачу воды к домам и участкам, не подключенным к централизованной сети водоснабжения.

Принцип работы и устройство насосных станций

Популярностью пользуется оборудование немецкой фирмы Wilo. Самовсасывающие агрегаты снабжают водой частный дом, инженерные коммуникации. Жидкость берут из колодцев и скважин, а дождевую и речную воду можно использовать для хозяйственных нужд. Устройства используются в качестве аварийных установок.

В конструкцию насосной станции бытовой входят следующие обязательные элементы:

  • насос обычный или самовсасывающий;
  • расширительный бачок;
  • Манометр
  • и автоматическое реле для поддержания давления;
  • трубки и соединители;
  • защита от перегрева и скачков напряжения в электрической сети.

Насосы изготовлены из качественных материалов. Современные технологии позволяют снизить уровень шума, поэтому устройство можно с успехом использовать в жилых помещениях. Накопительная герметичная емкость обеспечивает пользователя запасом воды во время отключения электричества.

Труба, идущая к источнику жидкости, соединена с входом в систему. На выходе элементы для распределения воды. Насос создает давление около 2 атмосфер. Вода начинает течь по трубам после открытия крана. При закрытии клапана реле отключает гидронасос через 5 минут для заполнения объема жидкости в расширительном бачке.

Модельный ряд и характеристики

Чтобы правильно выбрать агрегат, необходимо ознакомиться с техническими характеристиками насосного агрегата, оценить преимущества и учесть недостатки. Каждая серия модельного ряда предназначена для определенных целей.

Серия Willo Область применения Особенности вида
Эконом

В каталоге более 50 моделей.

Для любых зданий, в промышленности и пожаротушения. Возможна установка 4 насосов одновременно.
Willo Comfort-COR

В линейке около 300 наименований.

Офисы, коммунальные услуги, частные строения.

Перекачка питьевой и хозяйственно-питьевой воды.

Оснащен 2-6 центробежными насосами высокого давления.
Вилло-Джет Бытовое использование, а также в качестве аварийного насоса. Режим самовсасывания. Имеют объемный бак, снабженный защитой от перегрева. Изготовлен из нержавеющей стали.
Мультигруз Ирригация, аэрация, колодцы, пруды. Можно регулировать давление. Устройства занимают небольшую площадь, не создают сильного шума.

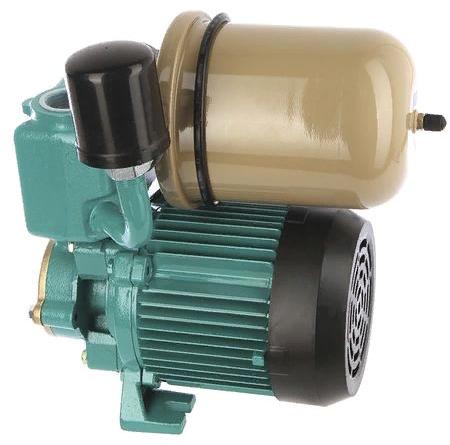

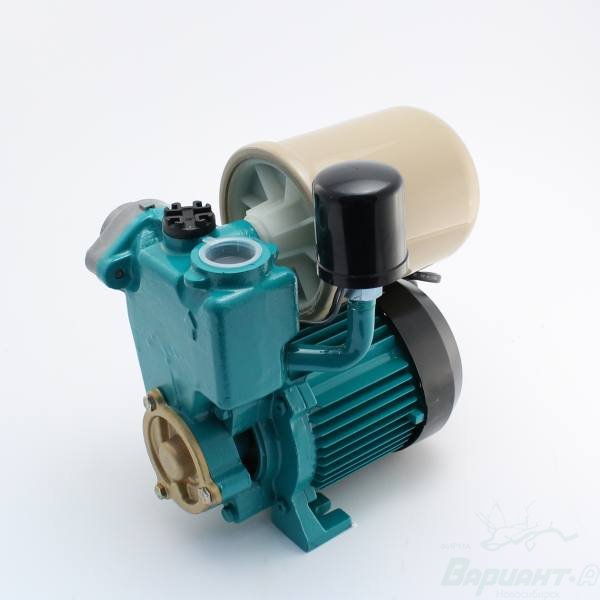

PW 175 шт. Водоснабжение зданий. Впрыск жидкости в машины и устройства. Мощные, компактные системы. Простая установка. Функция автоматического включения/выключения
Тихий мастер Частные дома, дачи, водопои. Конструкции высокого давления оснащены самовсасывающим клапаном. Управление по электронике.

Все модели насосных станций Vilo работают с холодной водой, не имеющей твердых включений. Каждый представитель модельного ряда имеет свои характеристики: габариты, потребляемую мощность, давление в системе, степень защиты.

Особенности эксплуатации и применения

При покупке насосной станции следует обратить внимание на такие характеристики:

  • Определить тип необходимого насоса. Устройство с функцией самовсасывания подходит, если оно находится не более чем в 8 метрах от верхнего слоя воды. В противном случае ищите погружные системы.
  • При выборе емкости следует учитывать, что средний расход воды через кран составляет 4 литра, душ – от 10 до 12. При расчете всех точек минимальная пропускная способность должна быть 2,7 м3 в час, а максимальная – 8 м3.
  • Напор воды зависит от высоты, на которую необходимо поднять жидкость с учетом потери горизонтального пути. При этом каждые 10 метров равны метру водяного столба. Для высоко расположенных коммуникаций подходят напорные станции.

Для бесперебойной работы недостаточно правильно установить насосную станцию. Необходимо эксплуатировать систему согласно инструкции, своевременно проводить профилактические работы специалистом.

Достоинства и недостатки насосных станций Vilo

Среди достоинств отмечают экономичность, надежность и плавность работы, а также прочность корпуса и качественные материалы комплектующих. Установить насос можно самостоятельно. Система не сложна в эксплуатации, есть выбор ручных или автоматических настроек. Некоторые модели оснащены защитой от замерзания.

Из недостатков можно отметить низкий КПД циркуляционных станций с мокрым ротором. При использовании центробежного насоса воду необходимо заливать вручную перед запуском. Если установлен обратный клапан, это необходимо сделать только перед первым пуском.

Не все модели оснащены устройством отключения при отсутствии воды. Поэтому потребуется защита от работы в «сухой» среде. Насосы с сухим ротором издают шум во время работы.

Поделись с друзьями:

Устройство

, модельный ряд и технические характеристики

Главная » Водоснабжение

Насосные станции – напорное оборудование для принудительного перекачивания жидкости. Технические характеристики насосных станций Vilo позволяют обеспечить транспортировку воды к домам и участкам, не подключенным к централизованной сети водоснабжения.

Содержание

  1. Принцип работы и устройство насосных станций
  2. Модельный ряд и технические характеристики
  3. Особенности эксплуатации и применения
  4. Преимущества и недостатки насосных станций Vilo

Принцип работы и устройство насосных станций

Популярностью пользуется оборудование немецкой фирмы Vilo. Самовсасывающие агрегаты подают воду в частный дом, коммунальные услуги. Берут жидкость из колодцев и колодцев, позволяют использовать дождевую и речную воду для хозяйственных нужд. Устройства используются в качестве аварийных установок.

В конструкцию насосной станции бытовой входят следующие обязательные элементы:

  • насос обычный или самовсасывающий;
  • расширительный бачок;
  • манометр и автоматическое реле поддержания давления;
  • трубы и фитинги;
  • защита от перегрева и скачков напряжения в электрической сети.

Насосы изготовлены из качественных материалов. Современные технологии позволяют снизить уровень шума, поэтому устройство с успехом можно использовать в жилых помещениях. Герметичный накопительный бак обеспечивает пользователя запасом воды в случае отключения электричества.

Трубка, идущая к источнику жидкости, соединяется с входом системы. На выходе есть элементы для разводки воды. Насос создает давление около 2 атмосфер. Вода начинает течь по трубам после открытия крана. При закрытии клапана реле отключает гидронасос через 5 минут для пополнения объема жидкости в расширительном бачке.

Модельный ряд и технические характеристики

Для правильного выбора агрегата необходимо ознакомиться с техническими характеристиками насосного агрегата, оценить преимущества и учесть недостатки. Каждая серия модельного ряда предназначена для определенной цели.

Серия Willo Область применения Особенности вида
В каталоге Economy более 900 моделей.

Для всех зданий, в промышленности и пожаротушения. Одновременно можно установить 4 насоса.
Willo Comfort-COR

В линейке около 300 наименований.

Офисы, коммунальные услуги, частные строения.

Перекачивают питьевую и хозяйственно-питьевую воду.

Оснащен 2-6 центробежными насосами высокого давления.
Willo-jet Для домашнего использования и в качестве аварийного насоса. Режим самовсасывания. Они имеют объемный резервуар и оснащены защитой от перегрева. Изготовлен из нержавеющей стали.
Мультигруз Ирригация, аэрация, колодцы, водоемы. Есть возможность регулировки давления. Устройства занимают небольшую площадь и не создают много шума.
PW 175 EA Водоснабжение зданий. Впрыск жидкости в машины и устройства. Мощные и компактные системы. Простая установка. Функция автоматического включения/выключения.
Сайлент Мастер Частные дома, дачи, полив земель. Конструкции высокого давления оснащены самовсасывающим клапаном. Электронное управление.

Все модели насосных станций Vilo работают с холодной водой, не имеющей твердых примесей. У каждого представителя модельного ряда есть свои характеристики: габариты, потребляемая мощность, давление в системе, степень защиты.

Особенности эксплуатации и использования

При покупке насосной станции следует обратить внимание на следующие характеристики:

  • Определить необходимый тип насоса. Устройство с функцией самовсасывания подойдет, если верхний слой воды не более 8 метров. В противном случае нужно искать погружные системы.
  • При выборе емкости следует учитывать, что средний расход воды через кран 4 литра, душ от 10 до 12. При подсчете всех точек минимальная пропускная способность должна быть 2,7 м3 в час, максимальная – 8 м3.
  • Давление воды зависит от высоты, на которую необходимо поднять жидкость с учетом потери горизонтального пути. При этом каждые 10 метров равны метру водяного столба. Для высокогорных коммуникаций подходят станции высокого давления.

Для бесперебойной работы недостаточно правильно установить насосную станцию. Необходимо эксплуатировать систему согласно инструкции, своевременно проводить профилактические работы специалистом.
