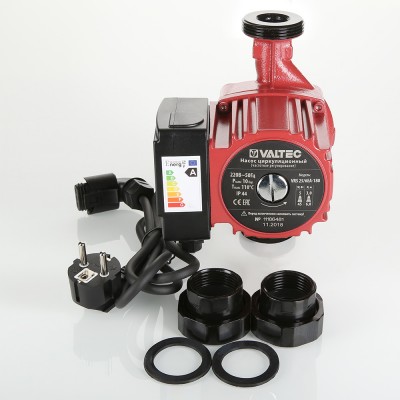

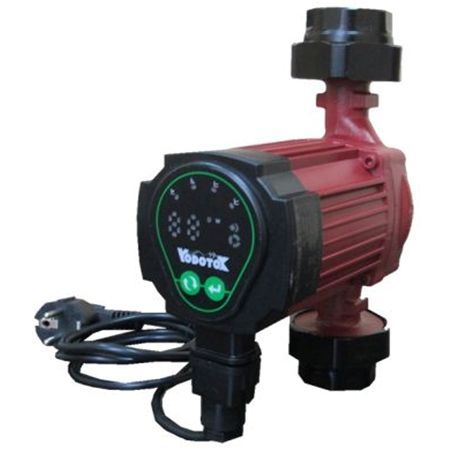

Насосы циркуляционные с частотным регулированием: Циркуляционный насос TIM AM-APE25-6-180 с частотным регулированием купить

Защитный класс

:

IP 44

Изоляция

:

Класс F

Индекс эффективности

:

EEI

* Интеллектуальная насос с интегрированным конвертером New Generation Converter

.0072 * ИЭЭ≤0,23
* ПОДХОДИТ ДЛЯ АВТОМАТИЗАЦИИ ЗДАНИЯ
* MODBUS, СВЯЗЬ RS 485 С АВТОМАТИКОЙ ЗДАНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ДВИГАТЕЛЬ							НАСОС
ТИП	Вт	В	Гц	А	об/мин	ВХОД ВЫХОД	А мм	С мм	Н мм	кг
ССП ИНВ 65/8	60	230	50	3. 1	1000	Ду 65	340	185	412	25
	680				3300
ССП ИНВ 65/10	60	230	50	3,7	1000	Ду 65	340	185	412	25
	820				3300
ССП ИНВ 65/12	80	230	50	4,2	1000	Ду 65	340	185	412	25
	920				3300

Циркуляционные насосы и циркуляционные насосы. представляет собой высокоэффективный циркуляционный насос с магнитным двигателем, который может работать при переменном давлении, постоянном давлении или, при необходимости, вручную. Турецкий производитель циркуляционных водяных насосов.

ОБЛАСТИ ПРИМЕНЕНИЯ

Циркуляционные насосы могут безопасно использоваться в замкнутых системах водяного отопления, системах охлаждения с фанкойлами, системах центрального отопления и охлаждения, таких как больницы, школы, интеллектуальные здания, теплицы, фермы, бизнес-центры. Турецкий производитель циркуляционный водяной насос.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

КОРПУС НАСОСА

:

PİK GG25

РАБОЧЕЕ КОЛЕСО

:

90 NORYL 0 00025

:

AISI 420

Температура давления в жидкости

:

-10 ° C – 110 ° C

Класс защиты

:

IP 44

Изоляция

:

Class F

.

:

EEI

* ИНТЕЛЛЕКТУАЛЬНЫЙ ЦИРКУЛЯЦИОННЫЙ НАСОС СО ВСТРОЕННЫМ ПРЕОБРАЗОВАТЕЛЕМ ЧАСТОТЫ НОВОГО ПОКОЛЕНИЯ
* ИЭЭ≤0,23
* ПОДХОДИТ ДЛЯ АВТОМАТИЗАЦИИ ЗДАНИЯ
* MODBUS, СВЯЗЬ RS 485 С АВТОМАТИКОЙ ЗДАНИЯ
* ТЕХНОЛОГИЯ ДВИГАТЕЛЯ ЕСМ
* НОЧНОЙ РЕЖИМ
* МАКСИМАЛЬНАЯ БЕЗОПАСНОСТЬ
* ПРОСТОТА УСТАНОВКИ И ЭКСПЛУАТАЦИИ
* НИЗКИЕ ЭКСПЛУАТАЦИОННЫЕ СТОИМОСТИ
* ДОПОЛНИТЕЛЬНАЯ РАБОТА С КОНТРОЛЕМ ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОБЛАСТИ ПРИМЕНЕНИЯ

Циркуляционные насосы могут безопасно использоваться в замкнутых системах водяного отопления, системах охлаждения с фанкойлами, системах центрального отопления и охлаждения, таких как больницы, школы, интеллектуальные здания, теплицы, фермы, бизнес-центры. Турецкий производитель циркуляционный водяной насос.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

КОРПУС НАСОСА

:

PİK GG25

РАБОЧЕЕ КОЛЕСО

:

90 NORYL 0 00025

:

AISI 420

Температура давления в жидкости

:

-10 ° C – 110 ° C

Класс защиты

:

IP 44

Изоляция

:

Class F

.

:

EEI

* ИНТЕЛЛЕКТУАЛЬНЫЙ ЦИРКУЛЯЦИОННЫЙ НАСОС СО ВСТРОЕННЫМ ПРЕОБРАЗОВАТЕЛЕМ ЧАСТОТЫ НОВОГО ПОКОЛЕНИЯ
* ИЭЭ≤0,23
* ПОДХОДИТ ДЛЯ АВТОМАТИЗАЦИИ ЗДАНИЯ
* MODBUS, СВЯЗЬ RS 485 С АВТОМАТИКОЙ ЗДАНИЯ
* ТЕХНОЛОГИЯ ДВИГАТЕЛЯ ЕСМ
* НОЧНОЙ РЕЖИМ
* МАКСИМАЛЬНАЯ БЕЗОПАСНОСТЬ
* ПРОСТОТА УСТАНОВКИ И ЭКСПЛУАТАЦИИ
* НИЗКИЕ ЭКСПЛУАТАЦИОННЫЕ СТОИМОСТИ
* ДОПОЛНИТЕЛЬНАЯ РАБОТА С КОНТРОЛЕМ ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЧРП для насосов в системе переменного расхода воды

Система переменного расхода воды сыграла важную роль в области энергосбережения, поскольку ЧРП широко используется в практических проектах. Как правильно управлять частотно-регулируемым приводом, является важным вопросом, который мы должны сначала решительно решить. Технология управления частотно-регулируемым приводом тесно связана с характеристиками насосов. На основе математической модели насосов с частотно-регулируемым приводом или без него в статье подробно обсуждаются некоторые вопросы, такие как конфигурация частотно-регулируемых приводов, регулирование расхода и перегрузки. Это ключевые вопросы технологии управления системой переменного расхода воды. Для этих водяных систем с несколькими насосами инженеры могут выбрать технологию управления синхронным преобразованием частоты или технологию управления насосами Add-Sub для достижения максимальных преимуществ энергосбережения.

Введение
В последние годы в системах отопления и кондиционирования воздуха стали использовать технологию переменного расхода. Двигатели циркуляционных насосов приводятся в действие частотно-регулируемыми приводами для снижения энергопотребления, и преимущества, которые дает технология переменного расхода, очевидны.

Многочисленные исследования, проведенные многими исследователями, выявили значительный потенциал экономии энергии за счет регулирования скорости потока в соответствии с технологическими требованиями. Но характеристики насосов с частотно-регулируемым приводом сильно отличаются от характеристик насосов без частотно-регулируемых приводов, а параллельное подключение насосов к системе из нескольких насосов может усложнить эту ситуацию. С другой стороны, есть еще много вопросов, заслуживающих обсуждения, например, как настроить частотные преобразователи для водяных насосов, как правильно изменить расход системы и как избежать перегрузки насосов? В данной статье эти вопросы будут рассмотрены на основе моделей насосов.

Математическая модель насоса

1. Модель насоса без частотно-регулируемого привода
Основные параметры водяного насоса включают подачу насоса и напор насоса. В нормальных условиях мы можем использовать кривую характеристик насоса, чтобы выразить модель водяного насоса. На Рисунке 1 показана взаимосвязь между напором насоса и расходом насоса, кривая характеристик одного насоса показана кривой 1, а кривая 2 иллюстрирует кривую характеристик двух параллельных насосов на Рисунке 1. Кривая 3 на Рисунке 1 иллюстрирует кривую напора системы трубопроводов.

Рабочей точкой штуцера водяного насоса является точка A при расчетных рабочих условиях, а рабочей точкой одиночного насоса является точка C. На рис. 1 ниже схематично показаны эти взаимосвязи. Когда все два насоса включены в работу, общий расход составляет 2Q ₀ (Q ₀ – номинальный расход одного насоса), а расход, обеспечиваемый каждым насосом, равен Q ₀ . Мы также можем использовать формулу для выражения математической модели без частотно-регулируемого привода водяного насоса:

1) Н = А + В + Q + С + Q ²
2) H _n = A + B + Q/n + C x (Q/n) ²

В приведенной выше формуле (1) и (2) переменная – это напор одного насоса, переменная – напор параллельных насосов, – расход водной системы, а переменная – количество параллельных насосов, а также постоянные коэффициенты.

2. Модель насоса с частотно-регулируемым приводом
Для реализации технологии переменного расхода двигатели водяных насосов приводятся в действие частотно-регулируемыми приводами. По этой причине математическая модель насоса с новыми характеристиками будет более сложной.

Подобно рисунку 1, кривая характеристик одного насоса показана кривой 1, а кривая 2 иллюстрирует кривую характеристик двух параллельных насосов на рисунке 2, и насосы работают на частоте сети. В соответствии с законом гидравлического подобия насоса мы можем получить различные кривые характеристик насоса при различной частоте, а приведенная ниже формула (3) иллюстрирует закон гидравлического подобия насоса.

3) F ₁ /F ₂ = N ₁ /N ₂ = Q ₁ /Q ₂ = (H ₁ /H ₂ ) 1. 2.907.907.907.

.

.907.

.907.907.907.907.907.907.908 1.2.907.907.907.908 1.2.907.907.907.907.908 1.2. /H .

Математическая формула водяного насоса с частотно-регулируемым приводом по-прежнему представляет собой уравнение (1), но постоянные коэффициенты А, В и С не являются исходными значениями. Кроме того, имеется аналогичное уравнение с другими коэффициентами, соответствующее насосу, работающему на любой рабочей частоте.

На рисунке 2 кривая 4 может быть получена на основе кривой 1, а кривая 5 может быть получена на основе кривой 2. Кривая 4 иллюстрирует кривую характеристик одиночного насоса, кривая 5 иллюстрирует кривую характеристик параллельного насоса, все рабочие частоты которых 25 Гц, управляемый частотно-регулируемым приводом.

Анализ перегрузки насоса

1. Кривая напора трубопроводной системы
Перегрузка насоса является распространенной неисправностью, которая может быть вызвана многими причинами. Основной причиной является неразумный дизайн и неразумное регулирование эксплуатации. Прежде чем приступить к дальнейшему изучению вопроса, узнаем о характеристиках трубопроводной системы. Обычно мы используем формулу (4), которая ниже иллюстрирует модель трубопроводной системы:

4) △P = S x Q ²

В формуле (4) △P – потери напора трубопроводной системы, S – числа сопротивления трубопровода, переменная Q – расход трубопроводной системы. Мы знаем, что переменная S является константой, когда структура сети трубопроводов не меняется. Графическое представление характеристик показано кривой 3 на рисунке 1.

2. Анализ перегрузки насоса
Как упоминалось выше, одной из основных причин, вызывающих перегрузку насоса, является необоснованное регулирование работы, система отопления или кондиционирования воздуха использует технологию переменного расхода. Скорость потока необходимо регулировать путем изменения количества работающих насосов или рабочей частоты насосов при изменении нагрузки на отопление или охлаждение здания, особенно для таких систем с несколькими насосами.

Принимая рисунок 2 выше (насос с частотно-регулируемым приводом) в качестве объекта обсуждения, номинальный расход водяной системы составляет 2Q ₀ при расчетных рабочих условиях, когда все два параллельных насоса включены в работу. Рабочая точка объединения двух параллельных насосов — это точка A, а единственная рабочая точка каждого насоса — это точка C, очевидно, что каждый насос работает нормально со своим номинальным расходом Q ₀ . Точка B является рабочей точкой одиночного насоса, когда работает только один насос. На Рисунке 2 видно, что фактический расход водяного насоса намного превышает его номинальный расход, насос был перегружен. Напор насоса превышает сопротивление трубопроводной системы, когда расход системы уменьшается, и это основная причина, вызывающая перегрузку насоса.

Технология управления системой водоснабжения с переменным расходом

1. Конфигурация преобразователя частоты
Для системы с одним насосом конфигурация частотно-регулируемого привода проста: один ЧРП – только один двигатель насоса. Но как настроить частотно-регулируемые приводы для системы с несколькими насосами? Какой метод является правильным выбором: один ЧРП с одним двигателем насоса или один ЧРП с несколькими двигателями насоса? Правильный метод заключается в том, что один ЧРП имеет один двигатель насоса, поэтому количество насосов равно количеству частотно-регулируемых приводов. На Рисунке 3 ниже показан этот принцип. На рисунке 3 кривые 1, 2 и 3 представляют собой кривые характеристик одного насоса при различной частоте. Существует три различных ситуации для водяных насосов, работающих параллельно на разной частоте. Кривая 4 представляет собой объединенную кривую рабочих характеристик двух насосов, работающих на одной частоте, и это идеальный полный параллельный режим. Теперь мы уменьшаем частоту одного насоса до более низкой частоты, которая соответствует кривой 2. Кривая рабочих характеристик объединения двух насосов, работающих на разных частотах, меняется на кривую 5, и это частичный параллельный режим. Если продолжить снижение частоты до частоты, соответствующей кривой 3, мы увидим, что два насоса не могут работать параллельно, насос, работающий на более низкой частоте, не будет работать эффективно. Так что может быть неразумно, чтобы один ЧРП качал больше двигателей.

Рис. 3 Конфигурация ЧРП

2. Технология преобразования частоты синхронизации
Теперь мы можем предположить, что скорость потока системного требования изменена на 50% от номинального потока, как мы можем достичь этой цели? Самый простой способ — использовать технологию синхронного преобразования частоты, при которой все насосы работают на одной частоте. Как показано на рис. 2, рабочая частота всех насосов снижается до 25 Гц за счет частотно-регулируемого привода, а характеристики параллельных насосов изменяются с кривой 2 на кривую 5, в то же время рабочая точка объединения параллельных насосов изменяется с точки А на точка B. Все насосы включены параллельно путем одновременного изменения рабочей частоты, как один насос.

3. Технология защиты от перегрузки
Синхронный преобразователь частотно-регулируемого привода является хорошей технологией для удовлетворения потребностей системы водоснабжения с переменным расходом; он также может эффективно избежать перегрузки водяного насоса и частотно-регулируемого привода. Этот метод подходит для системы водоснабжения с небольшим количеством насосов. Однако, когда система водоснабжения с большим количеством насосов нуждается в меньшем потоке, лучшим выбором будет технология управления насосами Add-Sub. Тогда жизнеспособной технологией является изменение количества работающих насосов, но ненадлежащее применение этого подхода приведет к перегрузке водяных насосов и частотно-регулируемых приводов. Как мы можем этого избежать? Возьмем рисунок 4 в качестве примера для анализа.

Рис. 4 Анализ перегрузок насоса

Теперь мы можем предположить, что расход системы изменяется на 50% от номинального расхода, как мы можем достичь этой цели? Самый простой способ — использовать технологию синхронного преобразования частоты, при которой все насосы работают на одной частоте. Как показано на рис. 2, рабочая частота всех насосов снижается до 25 Гц с помощью частотно-регулируемого привода, а характеристики параллельных насосов изменяются с кривой 2 на кривую 5, в то же время рабочая точка объединения параллельных насосов изменяется с точки A на точку B. , Все насосы параллельно, одновременно изменяя рабочую частоту, как один насос.

На рис. 4 кривая характеристик одиночного насоса представлена ​​кривой 1 и насосом, работающим на частоте сети. Кривая 2 иллюстрирует кривую характеристик двух параллельных насосов, а также всех двух параллельных насосов, работающих на частоте сети. Кривая 3 иллюстрирует кривую напора трубопроводной системы. Мы по-прежнему предполагаем, что расход воды в системе изменяется на 50% от номинального расхода. Прежде всего, что произойдет, если будет запущен только один насос? Рабочей точкой насоса является точка B, а фактический расход водяного насоса намного превышает его номинальный расход, насос и частотно-регулируемый привод перегружаются или даже перестают работать. Мы можем изменить кривую характеристики отдельного насоса с кривой 1 на кривую 4, изменив рабочую частоту, а затем рабочая точка насоса изменится с точки B на точку D. Фактический расход насоса точно равен его номинальному расходу, что хорошо видно. из рисунка 4. Теперь остается вопрос, как решить значение частоты, соответствующее кривой 4. Следующий пример иллюстрирует метод расчета.

В приведенной ниже таблице 1 показаны параметры насоса, данные слева — это процент от номинального расхода (%), а данные справа — напор насоса (кПа).

Таблица 1. Рабочие параметры насоса

Список	Процент номинального расхода (%)	Головка насоса (кПа)
1	0	380
2	70	350
3	100	330
4	120	310

Производительность насоса может быть выражена формулой (1) выше, все коэффициенты A,B,C могут быть рассчитаны путем подгонки кривой данных в таблице. Расчетный результат: A = 380 B = -0,2619.и С = -0,00238. Затем полная формула для выражения списка характеристик насоса выглядит следующим образом:

5) Н = 380 – 0,2619 х Q – 0,00238 х Q ²

Для этой системы водоснабжения, когда расход системы является номинальным расходом, сопротивление системы трубопровода составляет 330 кПа, поэтому характеристики напора системы трубопровода перечислены в формуле (6) ниже.

6) △P = S x Q ² = (330/200 ² ) x Q ² = 0,00825x Q ²

Фактически формула (5) является выражением кривой 1, а формула (6) является выражением кривой 3. Точка D является точкой пересечения кривой 1 и кривой 3. Значение точки D можно получить, решив формулу ( 5) и формула (6).

7) 380 – 0,2619 х Q – 0,00238 х Q ² = 0,00825 х Q ²

Ответ Q _B = 177,15.

Переменная f ₁ – рабочая частота соответствует кривой 1, а Переменная f ₄ – рабочая частота соответствует кривой 4. Таким образом, по закону гидравлического подобия насоса можно получить:

8) ф ₁ / ф ₄ = Q _Б / Q _Д
9) 50/ф ₄ = 177,15/100

Решая уравнение (9), мы можем получить f ₄ = 28,2. Можно сделать вывод, что при работе насоса на частоте 28,2 Гц подача насоса достигла своего номинального расхода. Если рабочая частота насоса превышает это значение, это обязательно вызовет перегрузку водяного насоса и преобразователя частоты.

4. Контроллер переменного расхода
Автор разработал интеллектуальный контроллер на основе одноплатного компьютера, как показано на рис. 5 ниже, в котором используется технология переменного расхода. Основной ЧРП включает в себя модуль ЦП, часы реального времени, аналого-цифровой преобразователь (АЦП), цифро-аналоговый преобразователь (ЦАП), модуль цифрового ввода с оптической изоляцией, цифровой выход с оптической изоляцией, а также интерфейсы RS232 и Коммуникационный модуль RS485. ЧРП завершает сбор данных через каналы цифрового ввода и аналогового ввода и выполняет анализ данных, а затем управляет насосами и ЧРП для правильной работы через каналы цифрового вывода и аналогового вывода.

Рис. 5 Контроллер для технологии переменного расхода

Для частотно-регулируемого привода разработаны специальные алгоритмы управления и стратегии управления для систем переменного расхода воды. Алгоритмы управления включают обычный алгоритм ПИД-регулирования и алгоритм нечеткого управления для различных целей управления. Практика показала, что нечеткий алгоритм более приемлем, чем ПИД-алгоритм, для управления большинством переменных потоков. Специализированные стратегии управления включают технологию синхронного преобразования частоты, технологию управления насосами Add-Sub и технологию защиты от перегрузки. Многие проекты достигли очевидных экономических результатов при минимальных затратах.

Заключение
Насосы являются наиболее распространенными инженерными сооружениями в сфере строительства, но нам еще предстоит выяснить, как заставить их работать правильно. Что наиболее важно, частотно-регулируемые приводы стали широко использоваться в настоящее время с развитием технологии переменного расхода. Совместное применение частотно-регулируемых приводов и водяных насосов дает нам не только хорошие преимущества в плане энергосбережения, но и некоторые новые проблемы, такие как конфигурация частотно-регулируемых приводов, перегрузка и т. д. В данной статье представлено теоретическое исследование для решения этих проблем.

Чтобы понять характеристики насоса, создание математической модели водяного насоса является предпосылкой. Формула (1) и формула (2) иллюстрируют производительность насоса и являются основными уравнениями для насоса без инверсии. Мы можем вывести математическую модель водяного насоса с частотно-регулируемым приводом, объединив основную формулу насоса с законом гидравлического подобия.

Очевидно, что для таких систем с несколькими насосами количество частотно-регулируемых приводов должно быть равно количеству насосов.
