Насосы для котельных и теплоснабжения
– –
Крупные отопительные системы монтируются с применением обязательных составляющих. Одной из них выступают насосы для котельных, без которых теплоноситель не смог бы двигаться по магистралям, или его движение было бы очень медленным.
Котельная установка (или котельная) — это сооружение, в котором происходит нагрев рабочей среды (теплоносителя), в качестве которой выступает вода, для системы отопления и последующее направление теплоносителя в трубопроводы потребителям.
Содержание статьи
- Характеристики насосов
- Основные типы насосов
- Подбор и расчет насоса котельной
- Где купить насосы для котельной
- Видео ремонт или замена насоса котельной
Тепловой насос – это оборудование, которое обеспечивает перенос тепловой энергии от источника к потребителю.
Тепловые насосы используются для обеспечения нормального функционирования отопительных систем микрорайонов в городах и поселках.
1. Объем, который конкретный насос способен перекачать за единицу времени. Измеряется в метрах кубических в час.
2. Максимальная температура перекачиваемой жидкости. Речь идет о температуре теплоносителя. Есть верхний лимит, при превышении которого насос может выйти из строя. Измеряется в градусах по шкале Цельсия.
3. Напор, который агрегат способен создать. Он отображает ту разницу давления воды, которая имеется между отключенным и включенным работающим насосом. Измеряется в метрах водяного столба.
Важно! Для того, чтобы увеличить степень надежности системы по перекачке теплоносителя по магистралям, рекомендовано применять сразу два насоса, которые будут идентичны по своей функциональности. Их следует подключить к системе параллельно. При этом, один насос будет выступать в роли основного, а другой – в роли резервного.
В общем случае способ установки насосов влияет и на характеристики всей систему. Если насосы установлены последовательно друг за другом, то общий напор создаваемый агрегатами будет складываться из напора создаваемого каждым насосом. Т.е. если напор одного насоса 20 метров и второго 20 метров, то при их совместном включении напор в системе будет равен 40 метрам.
При параллельном способе монтажа насосов, если они расположены на разных ветках, которые потом сходятся в одну, то аналогично увеличивается расход создаваемый их совместным включением.
Регулирование подачи и напора в системе осуществляется с помощью задвижек, которые ставятся на напорный участок трубопровода.
Обратите на это внимание при выборе
В процессе выбора подходящего насоса, необходимо учитывать следующие факторы:
количество этажей тех строений, которые подключены к системе;
особенности рельефа той местности, по которой проложены тепломагистрали, и так далее.
Какой насос можно считать «подходящим»? Тот, технические характеристики и реальные возможности которого оптимально соответствуют тем реальным требованиям, что к нему выдвигаются:
с теплоносителем какой температуры ему придется работать;
какое давление в системе он должен быть способен создать;
какой объем жидкости за единицу времени ему предстоит перекачивать?
Это – минимальные требования, под которые насосы для котельных должны подходить.
Зачем учитывать все эти факторы? Все просто: это поможет существенно снизить аварийность системы, минимизировать риски выхода ее из строя, существенно продлит время ее активной эксплуатации и повысит ее эффективность!
Основные типы насосов
Они классифицируются на следующие типы: первый – сетевой насос для котельной; второй – насосы для котельной циркуляционные; третий – водяные насосы для котельной (насос сырой воды). Далее – по каждому из них отдельно!

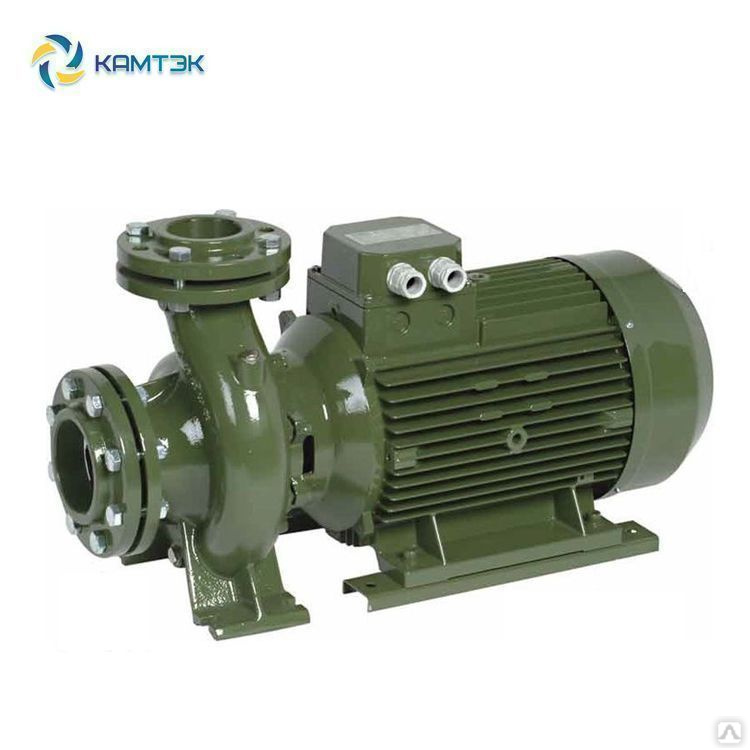

Сетевой насос для котельной
Для обеспечения оптимальной скорости движения и напора горячей воды внутри систем тепловых сетей применяются устройства такого типа. Их задача – работа с теплоносителем, максимальная температура которого не выше 180 градусов по шкале Цельсия.
Их устанавливают в котельных. Таким образом, они становятся частью мощной централизованной сети теплоснабжения. Если говорить об особенностях этих агрегатов, то можно выделить одну из них: близость системы водяного охлаждения к узлам уплотнения.
Такое оборудование отличается своей продуктивностью и высокой надежностью. Прочность устройства обеспечивается при помощи использования для производства его деталей (в частности – кожуха и рабочего колеса) износоустойчивого чугунного сплава.
Насосы неприхотливы, не нуждаются в частом и трудоемком техническом обслуживании. Легко подключаются к системе, имеют простую конструкцию и служат длительный период времени.
Максимально допустимая температура – не единственное ограничение, которое применимо к данного типа устройствам. Качество рабочей жидкости тоже стоит учитывать. Так, они предназначены для чистой воды, концентрация механических примесей разного типа в которой не превышает 5-5,5 миллиграммов на 1 литр. А максимальный диаметр частиц примесей не должен быть больше 0,2 миллиметра. Теоретически, устройство может работать и в том случае, если эти требования не соблюдены. Но срок его полноценной эксплуатации будет, в таком случае, существенно уменьшен.
Такой сетевой насос для котельной может применяться:
в крупных отопительных системах;
в небольших системах отопления;
в централизованных теплоснабжающих системах.

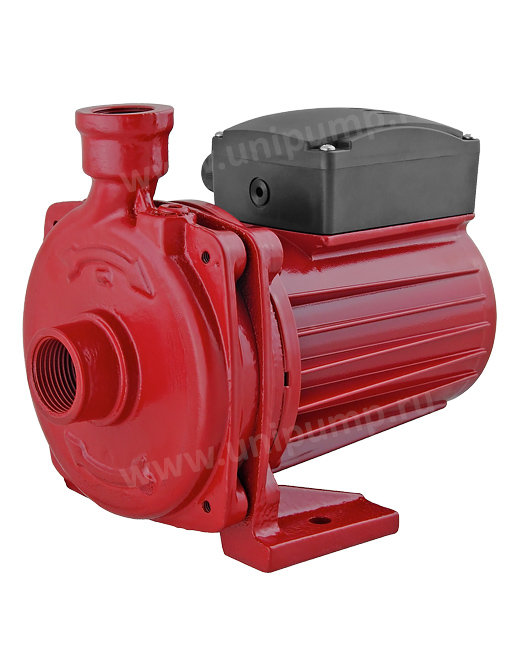

Циркуляционные насосы для котельной
За оптимальную скорость, с которой движется теплоноситель по трубам тепловой сети, отвечают насосы для котельной циркуляционные разной мощности. Их нередко применяют и в качестве подпиточных устройств в системах кондиционирования и холодного водоснабжения. Эти устройства монтируют в теплообменных системах промышленного назначения.
Отличительная особенность такого типа насосов – конструктивное исполнение их прямо с патрубками в одну из линий. Крепить их следует на саму магистраль, ведь это – бесфундаментные агрегаты.
Работают они с чистыми жидкостями, которые механических частиц в своем составе содержат минимальное количество. Их можно устанавливать как на крупные системы, так и на частные. Естественная циркуляция теплоносителей по магистралям уже уходит в прошлое. Ускорить его движение по трубам призван именно циркуляционный насос. Таким образом, процесс теплообмена между средой помещения и тепловым радиатором ускоряется, и комнаты быстрее обогреваются.
Водяные насосы
Служат водяные насосы для котельной для бесперебойного обеспечения оптимального напора сырой воды непосредственно перед ХВО и для подачи химически очищенной воды в емкость с горячей водой (бак горячей воды), а также – в деаэратор.
Этот насос способствует поддержанию необходимого уровня жидкости в баке горячей воды. Выбирать его нужно тоже с учетом реальных условий, в которых он должен работать. Способность перекачивания определенного объема жидкости за единицу времени – один из основных критериев.
Подбор и расчет насоса котельной
Определившись с типом необходимого Вам агрегата, необходимо определиться с техническими характеристиками, которым он должен соответствовать.
Напор, который должен создавать насос определяется по формуле:
H=(Lcум*Rуд*Zсум)/( ρ *g), где
Lсум – суммарная длина трубопровода, учитывая участок подачи и трубы обратного хода. В случае с теплым полом, необходимо рассчитать длину труб, проложенных под полом;
Rуд – потери на трение в прямом трубопроводе. Учитывая запас, принимают на 1 погонный метр 150 Па;
ρ – удельная плотность теплоносителя. Для воды Pt=1000 кг/м3 ;
g – скорость свободного падения. Равна 9,8 м/с2.
Zсум – коэффициент запаса для элементов трубопровода;
Zсум = 1,3 для арматуры и фитингов
Zсум = 1,2 для смесителей и кранов, предотвращающих циркуляцию
Где купить насосы для котельной
На сегодняшний день на рынке представлено огромное количество насосов для удовлетворения практически любого Вашего запроса. Предлагаем Вам познакомиться с насосными агрегатами производителей с мировыми именами.
nasos_catalog
Расчет и подбор насоса необходимо производить с учетом самых холодных температур и климатической зоны, в которой живет потребитель.
Расчет и подбор мощности, которыми обладают насосы СЭ, производится с анализа потребности дома или помещения в тепле. Расчет данного показателя осуществляется с учетом самых холодных температур климатической зоны, в которой проживает потребитель.
Видео: Ремонт и замена насоса котельной
Ремонт насосов котельной в первую очередь будет зависеть от качества монтажных работ и своевременного обслуживания оборудования.
Самыми частыми дефектами, которые устраняются при ремонте, являются:
Окисления вала в результате длительного простоя оборудования;
Попадание постороннего предмета в рабочую полость;
Проблемы с электропитанием, выход из строя предохранителей;
Износ подшипников.
Вместе со статьей “Насосы для котельных и теплоснабжения” читают:
Насосы для котельной – сетевой, подпиточный (питательный)
Для работы в котельных часто используются сетевые насосы для котельной. Такие изделия выполняют функцию перекачивания в тепло-сетевой системе горячей воды. Температура сетевой воды, которую способен гонять по трубам такой насос для котельной, достигает +180 градусов. При этом устройство и конструкция сетевых насосов отличается относительной простотой, и в то же время, аппараты показывают высокий уровень производительности на ряду с надежностью.
Область применения и характеристики
Содержание
- 1 Область применения и характеристики
- 2 Какие насосы для котельной используются
- 3 Выбор устройства и расчет требуемого напора
- 3.1 Монтаж котельной частного дома (видео)
Характерными чертами сетевых насосных устройств являются простота монтажа и неприхотливость в обслуживании. Такие материалы, как качественная сталь и серый чугун, из которых изготавливается подобная техника, способствуют повышению запаса прочности и долговечности насоса. Технические характеристики сетевых насосов позволяют им работать с преимущественно чистой водой, которая не должна содержать твердые части диаметром больше 0,2 мм, а также, более 5 мг/л механических примесей.
Чаще всего применяются сетевые насосные аппараты с целью создания циркуляции воды в теплофикационных сетях, а также для обслуживания бойлерной (подогревательной) сетевой установки. Изготавливаются такие агрегаты как с одной передачей, так и в 2-ступенчатом варианте. Привод функционирует за счет электрических силовых агрегатов (двигателей). Имеют вид горизонтальных насосов.
Агрегаты также включают в свое устройство:
- корпус с горизонтальным разъемом;
- рабочее колесо с двусторонним входом воды;
- подшипники, вал и концевые уплотнительные элементы;
- камеры для концевых уплотнений и фланцы для крепления подшипников, установленные в корпус;
- подшипники качения, которые служат опорой для ротора;
- роликовый или шариковый опорный подшипник для привода;
- подшипник для радиальной оси.
Средняя подача воды аппаратов для котельных составляет 450-500 кубометров в час, напор в районе 50-70 м, а такой параметр, как давление на входе, варьируется в пределах 16 килограммов на один квадратный сантиметр.
Сфера применения сетевых изделий не ограничивается только системами отопления, в частности, котельными. Это оборудование с успехом используют для подачи ГСМ на базы, склады и промышленные предприятия, для подкачки реагентов в водоочистные сооружения, а также в водоподготовительных системах, предназначенных для подкачки воды в системы водяного снабжения при падении уровня давления в трубах. Вместе с тем, применение такому оборудованию находится и при очистке резервуаров, загрязненных шламом, а также хранилищ для такого вещества, как мазут.
Какие насосы для котельной используются
Сетевые насосы для котельной наиболее часто бывают центробежными, оснащенными электродвигателем. По типу их можно поделить на: конденсатные, сетевые, подпиточные, предназначенные для сырой воды. Также можно встретить такой тип насосов, как питательный.
В котельных системах водопровода принято устанавливать сразу несколько устройств, имеющих одинаковые характеристики. Насосы соединяют параллельно, при этом один из них является основным, а второй является резервным и запускается по мере необходимости, когда выходит из строя первый. Однако возможна и работа сразу двух аппаратов. В таком случае, давление воды в трубах остается таким же, как и при работе одной установки, но зато увеличивается подача воды, уровень которой становится равным сумме подаче каждого из устройств.
Для котельных наиболее оптимальным вариантом будет установка центробежного 1-ступенчатого насоса типа КМ, 1-ступенчатого агрегата типа Д с 2-сторонним всасыванием, либо многоступенчатого изделия типа ЦНСГ. Кроме того, многие профессионалы рекомендуют устанавливать в котельной установки типа КС, являющиеся конденсатными. При этом конечный выбор зависит от конкретных требований покупателя, которые, как правило, обуславливаются условиями эксплуатации будущего оборудования.
Выбор устройства и расчет требуемого напора
Насосы для котельной выбираются, строго исходя из требований системы отопления, а точнее, из требуемого напора. Чтобы понять, какой напор необходим для оптимальной работы вашей системы, можно обратиться к созданной для этих целей формуле.
Расчет уровня напора, который необходим для правильно функционирования системы отопления, можно рассчитать по такой формуле: H=(Lcум*Rуд+r)/(Pt*g).
Формула на первый взгляд выглядит не самой простой, однако при изучении каждого значения расчет требуемого напора произвести не составит большого труда. Символы в формуле, по которой можно сделать расчет нужного напора, означают:
- H – нужная величина напора в метрах водяного столба;
- Lсум – общая длина контуров, учитывая трубы обратного хода и подачи. Если вы используете теплый пол, нужно учитывать в расчете длину проложенных под полом труб;
- Rуд – удельный уровень сопротивления труб системы. Учитывая запас, принимают на 1 погонный метр 150 Па;
- Pt – удельная плотность носителя тепла;
- G – постоянная, которая равна 9,8 метрам на квадратный сантиметр, или единица ускорения свободного падения.
Нередко возникает сложность подсчета суммарного сопротивления системных элементов. Однако в таком случае можно упростить общую формулу, заменив вместо данной суммы коэффициент k, являющийся поправочным. Так, поправочный коэффициент системы, в которой установлены какие-либо терморегуляторы, будет равен 1,7.
У обычной системы, предусматривающей фитинги стандартного вида и краны, не имеющие элементов для термостатической регулировки, поправочный коэффициент равняется 1,3. Система же, имеющая множество разветвлений и запорно-регулирующую арматуру с большой насыщенностью, имеет этот коэффициент на уровне 2,2. Расчет по конечной формуле, в случае с поправочным коэффициентом, будет иметь такой вид: H=(Lcум*Rуд*k)/(Pt*g).
Произведя расчет по данной формуле, вы сможете понять, какими параметрами и характеристиками владеет насос, который нужно приобрести. Подчеркнем, что насос для котельных рекомендуется выбирать такой, мощность которого не будет превышать необходимую для создания нужно напора. Купив насос с мощностью, превышающей нужную для обеспечения желаемого напора, вы попросту потратите средства впустую.
Монтаж котельной частного дома (видео)
Насосы для котельных и принадлежности для насосов
Мокрый ротор ECM-циркулятора
Типы: Корпус CI с катафорезным покрытием или корпус из нержавеющей стали Сертифицировано NSF
Типичные области применения: Системы нагрева и охлаждения горячей воды, солнечные, геотермальные, промышленные технологическая циркуляция, закрытые контуры охлаждения, рециркуляция горячей воды для бытового потребления (только модель SS)
Диапазон размеров: До 480 галлонов в минуту, до 43 футов напора
ECM, встроенный в линию
Типы: Катафорезное покрытие корпуса CI
Типичные области применения/применения: Системы водяного отопления и охлаждения, солнечные, геотермальные, промышленные технологические циркуляции, замкнутые контуры охлаждения
Диапазон размеров: До 275 галлонов в минуту, до 167 Головка
Вертикальная многоступенчатая ECM
Типы: Корпус из нержавеющей стали Сертифицировано NSF
Типичные области применения/применения: Водоснабжение и повышение давления, техническая вода, моечные системы, промышленные циркуляционные системы, охлаждающая вода, орошение
Диапазон размеров: До 250 галлонов в минуту, напор до 720 футов

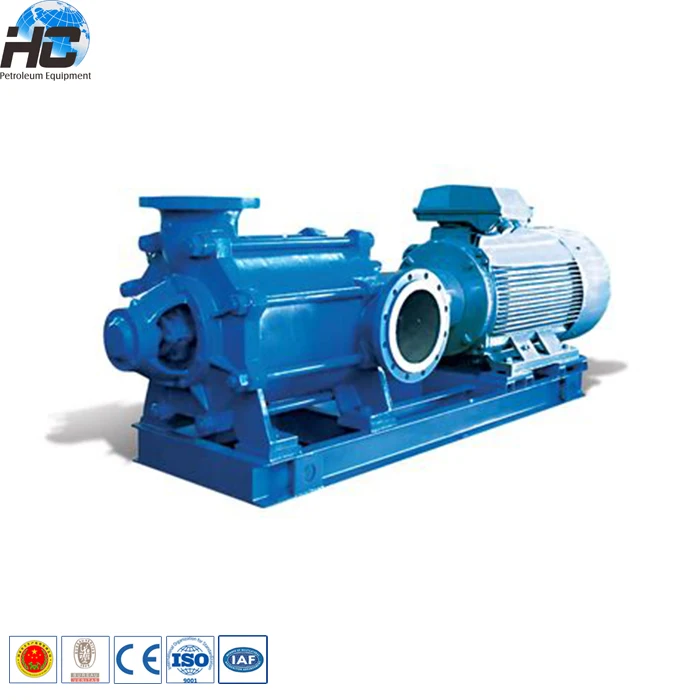

Горизонтальный многоступенчатый
