Grundfos TPE – ООО “Флюмтэк”
- Подача до 569м3/ч;
- Напор до 90м;
- Темп-ра перекач. жидкости от -25 С до +140С;
Описание
Область применения
Насосы Grundfos TPE — одноступенчатые, моноблочные, центробежные насосы с торцевым уплотнением вала. Данные насосы снабжены короткой муфтой, т.е. насос и двигатель являются отдельными блоками. Насосы TPE комплектуются электродвигателями Grundfos MGE со встроенным частотным преобразователем.
Насосы ТРE со встроенным преобразователем частоты делятся на несколько типов:
- Насосы TPE2- без встроенного датчика перепада давления и датчика температуры;
- Насосы TPE3 — со встроенным датчиком перепада давления и датчиком температуры;
- Насосы TPE серии 1000 без установленного датчика перепада давления;
- Насосы TPE серии 2000 с установленным датчиком перепада давления.
Все насосы с 2-полюсными электродвигателями менее 15,0кВт и 4-полюсными электродвигателями менее 11,0кВт оборудованы электродвигателями с постоянным магнитом. КПД 2-полюсных электродвигателей до 11кВт и 4-полюсных электродвигателей до 1,1кВт превышает требования IE4, включая энергопотребление встроенного преобразователя частоты.
Насосы TP предназначены для следующих областей применения:
- системы централизованного теплоснабжения;
- отопительные системы;
- систем кондиционирования воздуха;
- системы централизованного холодоснабжения;
- водоснабжение;
- промышленные процессы;
- промышленное охлаждение.
Рабочие характеристики насосов Grundfos TPE
TPE 2 и TPE 3
TPE 1000 и TPE 2000 | 2-полюсные
TPE 1000 и TPE 2000 | 4-полюсные
TPE 2 и TPE 3
TPE 1000 и TPE 2000 | 2-полюсные
TPE 1000 и TPE 2000 | 4-полюсные
Материалы насосов Grundfos TPE
TPE 2 и TPE 3
TPE 1000 и TPE 2000
TPE 2 и TPE 3
TPE 1000 и TPE 2000
Условное типовое обозначение Grundfos TPE
TPE 2 и TPE 3
Типовое обозначение TPE 1000 и TPE 2000
TPE 2 и TPE 3
Типовое обозначение TPE 1000 и TPE 2000
Документация
Каталог Инструкция Опросный лист Сертификат соответствия ТС ТРСкачать
Деталировка насосов Grundfos TPE
TPE 2 и TPE 3
TPE 1000 и TPE 2000
TPE 2 и TPE 3
TPE 1000 и TPE 2000
Торцевые уплотнения для Grundfos TPE
Для насосов Grundfos TPE в стандартном исполнении доступны два типа несбалансированных механических торцевых уплотнений вала:
BQBE — резиновое сильфонное уплотнение Grundfos с контактными поверхностями из карбида кремния/графита и вторичными уплотнениями из EPDM
BQQE — резиновое сильфонное уплотнение Grundfos с контактными поверхностями из карбида кремния/карбида кремния и вторичными уплотнениями из EPDM
BAQE -резиновое сильфонное уплотнение Grundfos с контактными поверхностями из графита/карбида кремния и вторичными уплотнениями из EPDM
BQQE — резиновое сильфонное уплотнение Grundfos с контактными поверхностями из карбида кремния/карбида кремния и вторичными уплотнениями из EPDM
*Выпускаются специальные торцевые уплотнения вала для воды и других жидкостей, содержащих абразивы или кристаллизирующиеся частицы.
Торцевое уплотнение BAQE/BQQE/BQBEНаиболее популярные торцевые уплотнения для насосов Grundfos TPE
Тип уплотнения | Диаметр, мм | Артикул | Цена, прайс лист с НДС | Среда |
BQBE | 16 | 99345191 | 110€ | Вода |
BAQE | 28 | 96488302 | 155€ | Вода |
BAQE | 38 | 96537605 | 225€ | Вода |
BQQE | 12 | 96488632 | 240€ | Гликоли |
BQQE | 16 | 98313337 | 195€ | Гликоли |
BQQE | 28 | 98434904 | 190€ | Гликоли |
BQQE | 38 | 98434906 | 295€ | Гликоли |
GQQE | 28 | 250€ | Гликоли | |
GQQE | 38 | 96537606 | 400€ | Гликоли |
Сервисные видео насосов Grundfos TPE2 и TPE3*
TPE 3 полное видео
TPE 3 датчик
TPE 2
TPE 3 полное видео
youtube.com/embed/R6l1aoOSmPU?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>TPE 3 датчик
TPE 2
*Для насосов TPE 1000 и TPE 2000 см. видео в разделе насосы TP. Насосы TPE1000/2000 — основаны на гидравлике насосов TP серии 300
Модели и подробные характеристики
Всего найденно 887 моделей
Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Пожалуйста, уточняйте интересующую Вас информацию у специалистов отдела продаж +7 (495) 542-61-73.
Отправьте запрос используя форму ниже:

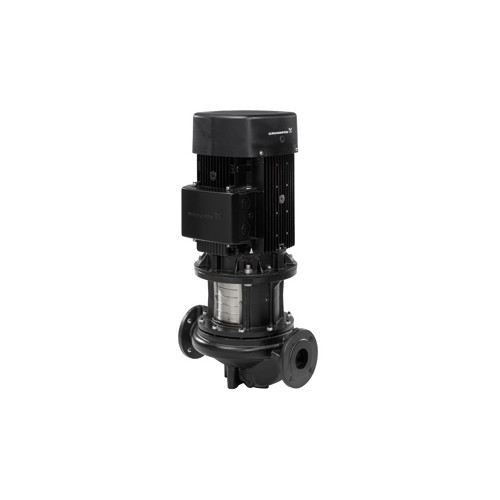

Насос Grundfos TPE 50-540\2 A-F-A GQQE
- Холодильное оборудование
- Насосы
616 000,00 P / шт
с НДС актуально на 26.03.23
цена не является публичной офертой.
Артикул | TPE 50-5402 A-F-A GQQE |
id товара | 18546 |
Страна | Дания |
Минимальный заказ | 1 шт |
В наличии на складах | 2 шт |
Выберите город доставки: Москва
Выберите способ доставки:
Деловые линии
Склад | В наличии на складе | Цена за ед. без доставки | Цена доставки | Срок доставки, дней | Сколько нужно, шт | Стоимость с доставкой | ||
---|---|---|---|---|---|---|---|---|
Ростов-на-Дону5 | 2 шт | 616000,00 |
Общее описание
Насос Grundfos TP 50-540/2 A-F-A-GQQE. Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Технические
характеристикиЧертежи
и схемыДополнительная
информация
Характеристика
Производитель | Grundfos |
Модель | TP |
Тип оборудования | Насос |
Скорость насоса, об/м | 3530 |
Номинальный расход м3/ч | 42.1 |
Номинальный напор, м | 46. 7 |
Диаметр рабочего колеса, мм | 177 |
Материал исполнения корпуса | Чугун |
Максимальная рабочая температура | 60 °C |
Максимальное рабочее давление, бар | 16 |
Количество полюсов | 2 |
Диаметр трубного присоединения | 50 DN |
Монтажная длина, мм | 440 |
Рабочая жидкость | Вода |
Диапазон температур жидкости | -25 .. 90 °C |
Номинальная мощность – P2, кВт | 11 |
Номинальное напряжение | 3 x 380-420D/660-725Y В |
Вес, кг | 193 |
Чертежи
Габаритный чертёж насоса Grundfos TP 50-540/2 A-F-A-GQQEСхема подключения насоса Grundfos TP 50-540/2 A-F-A-GQQEДополнительная информация
Руководство по монтажу и эксплуатации насосов Grundfos NB, NBG, TP, TPD (0.71Mb)
Grundfos TP/TPE | Насосы ТВА
Искать:
Grundfos TP/TPE
Вертикальные линейные спиральные насосы Grundfos TP и TPE используются в различных областях. Все насосы представляют собой одноступенчатые центробежные насосы со спиральным корпусом, расположенные в линию, со стандартными двигателями и механическими уплотнениями вала. Насосы моноблочного типа, т.е. насос и двигатель являются отдельными узлами. Следовательно, насосы менее чувствительны к примесям в перекачиваемой жидкости, чем аналогичные насосы с герметизированным ротором.
Максимальный расход
4374 м³/ч
Максимальный напор
139 м
Темп.
-40 .. 150 °C
Максимальное давление
25 бар
Особенности и преимущества
- Оптимизированная гидравлика для повышения эффективности
- Пониженное энергопотребление
- Высокоэффективные двигатели
- Насосы TP оснащены высокоэффективными двигателями
- Высокоэффективные двигатели обеспечивают пониженное энергопотребление
- 2-полюсные и 4-полюсные насосы TP от 0,75 кВт до 375 кВт с двигателями IE3 (по состоянию на март 2012 г.
) - Исполнение с верхним выдвижением
- Легкий демонтаж для обслуживания
- Линейное исполнение
- В отличие от насосов с односторонним всасыванием, линейные насосы позволяют использовать прямые трубопроводы, что часто приводит к снижению затрат на установку и занимаемой площади
- Гидравлически и механически сбалансированное рабочее колесо (серии 300 и 400)
- Рабочее колесо гидравлически и механически сбалансировано для увеличения срока службы подшипников двигателя и уплотнений вала
- Корпус насоса и головка насоса/стакан двигателя с гальваническим покрытием
- Повышенная коррозионная стойкость
- TPE, TPED – насосы со встроенным преобразователем частоты
- Пониженное энергопотребление Двигатели
- TPE и TPED основаны на двигателях IE3 (кроме 18.5, 4-полюсных).
Области применения
Насосы подходят для:
- Эти вертикальные линейные спиральные насосы используются в коммерческих зданиях для кондиционирования воздуха и отопления.
- Все насосы представляют собой одноступенчатые центробежные насосы с улиткой, расположенные в линию, со стандартными двигателями и механическими уплотнениями вала. Насосы моноблочного типа, т.е. насос и двигатель являются отдельными узлами. Следовательно, насосы менее чувствительны к примесям в перекачиваемой жидкости, чем аналогичные насосы с герметизированным ротором.
Брошюры и технические данные
